Грузовой магистральный двухсекционный тепловоз 2ТЭ25К М Тема 6 – Вспомогательное оборудование тепловоза Комплект презентаций для проведения лекционных занятий
Охлаждающее устройство
Верхние жалюзи Крыша Боковые жалюзи Кузов охлаждающего устройства Переходная площадка 2ТЭ25КМ Охлаждающее устройство

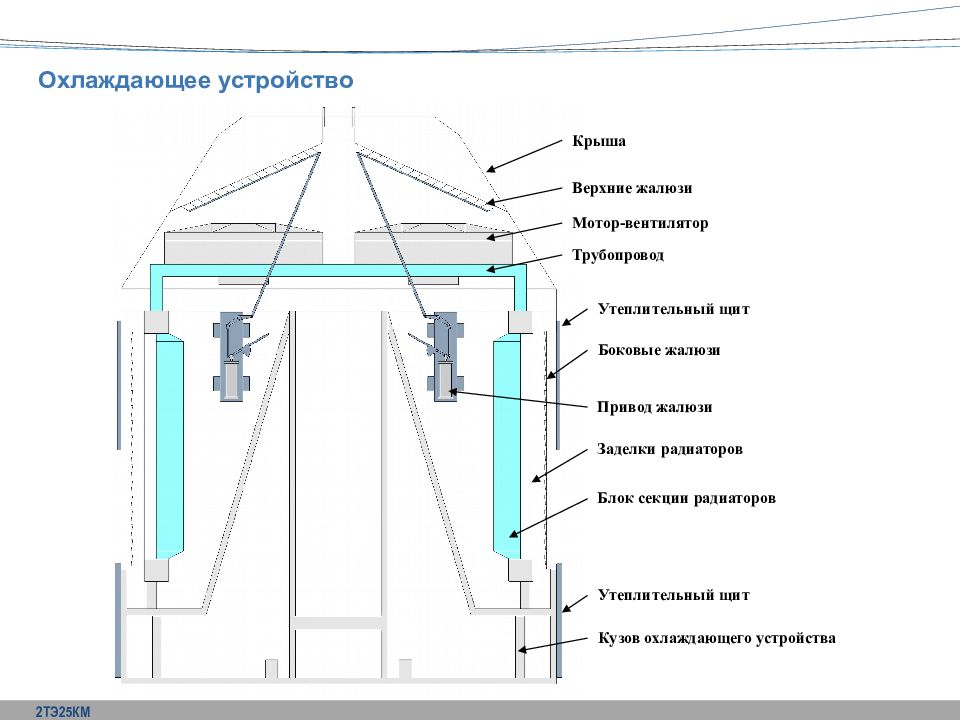

2ТЭ25КМ Охлаждающее устройство Крыша Верхние жалюзи Мотор-вентилятор Трубопровод Утеплительный щит Утеплительный щит Боковые жалюзи Заделки радиаторов Блок секции радиаторов Привод жалюзи Кузов охлаждающего устройства

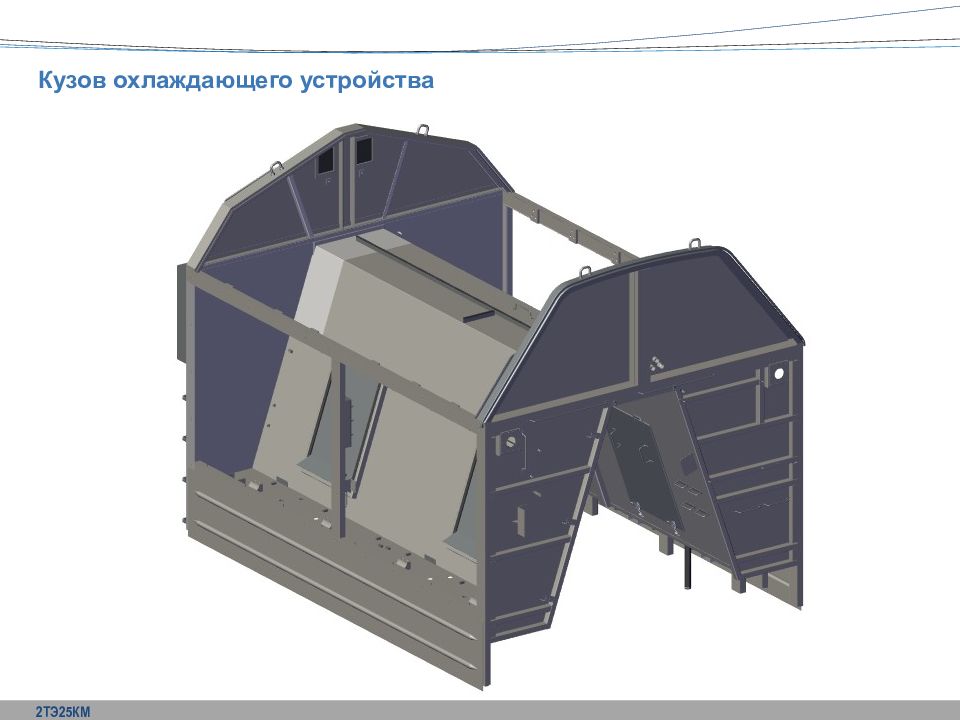

2ТЭ25КМ Кузов охлаждающего устройства

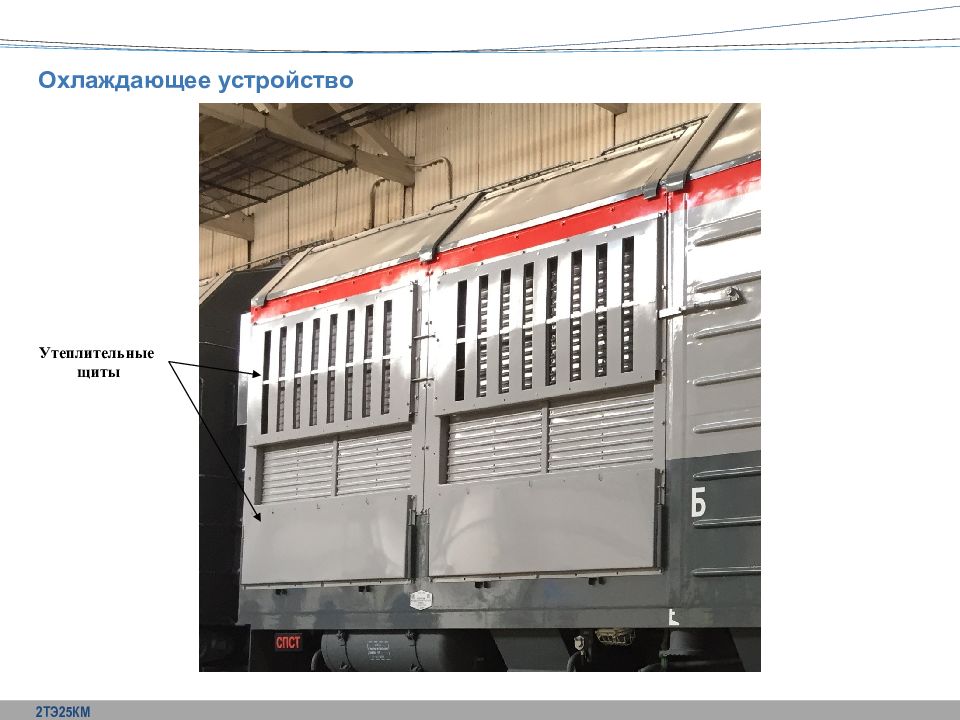

Утеплительные щиты 2ТЭ25КМ Охлаждающее устройство

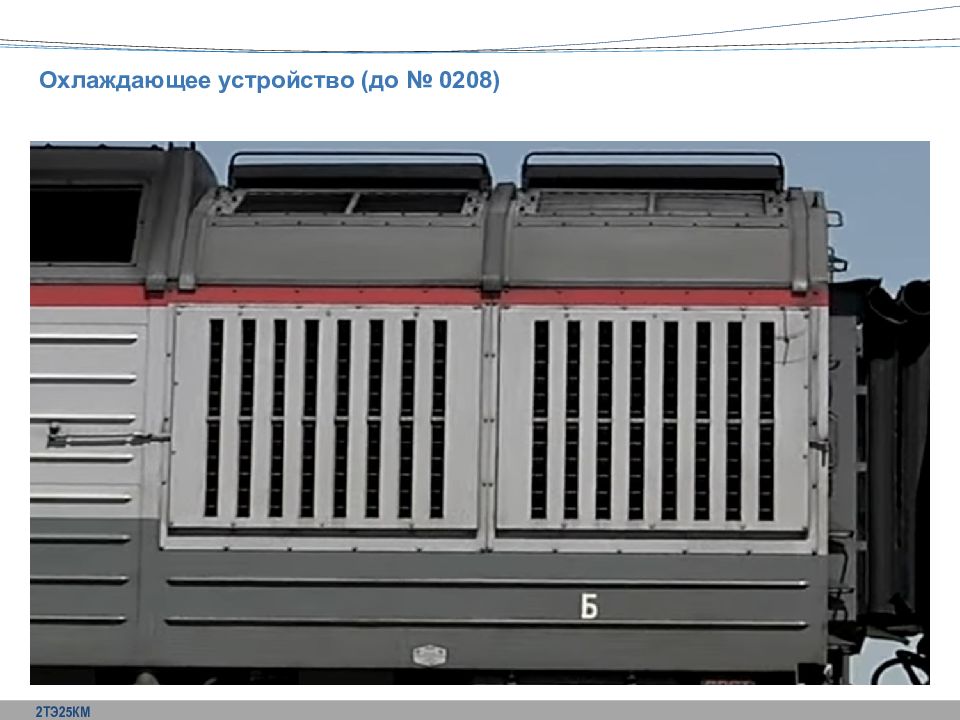

2ТЭ25КМ Охлаждающее устройство (до № 0208)

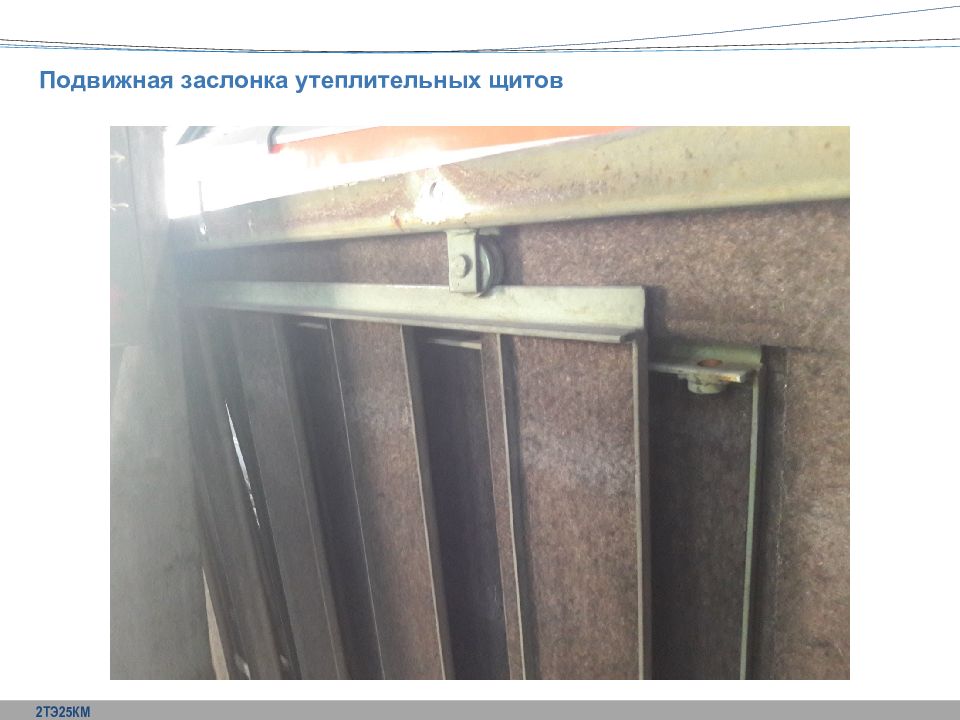

2ТЭ25КМ Подвижная заслонка утеплительных щитов

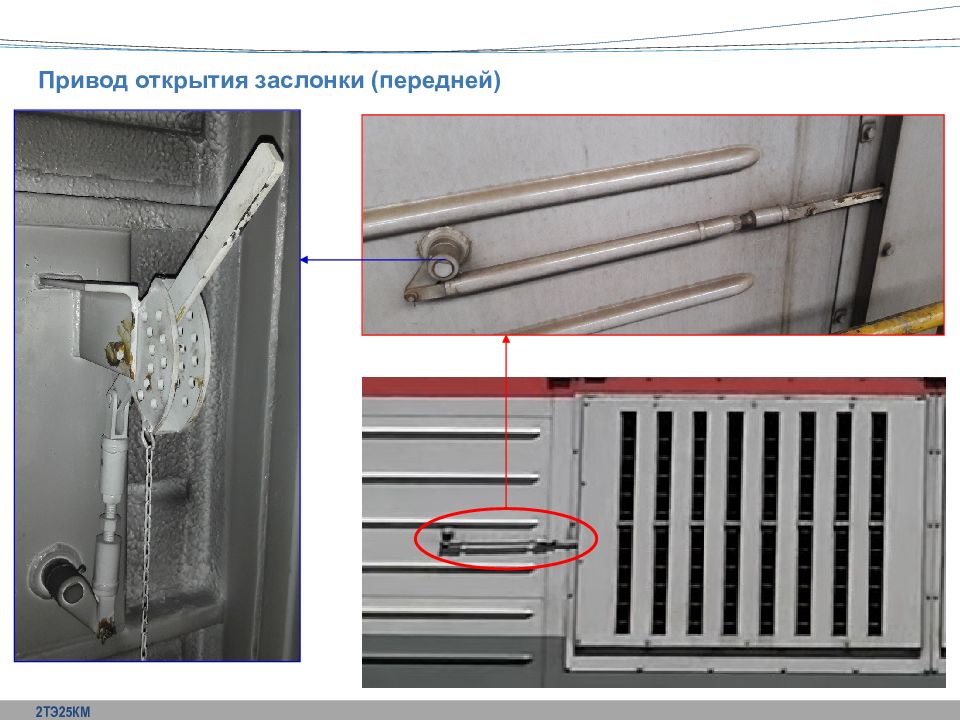

2ТЭ25КМ Привод открытия заслонки (передней)
2ТЭ25КМ Привод открытия заслонки (задней)
Заделка боковая Заделка верхняя Заделка нижняя Фланцы Кабина машиниста Блок секций 2ТЭ25КМ Установка секций охлаждения

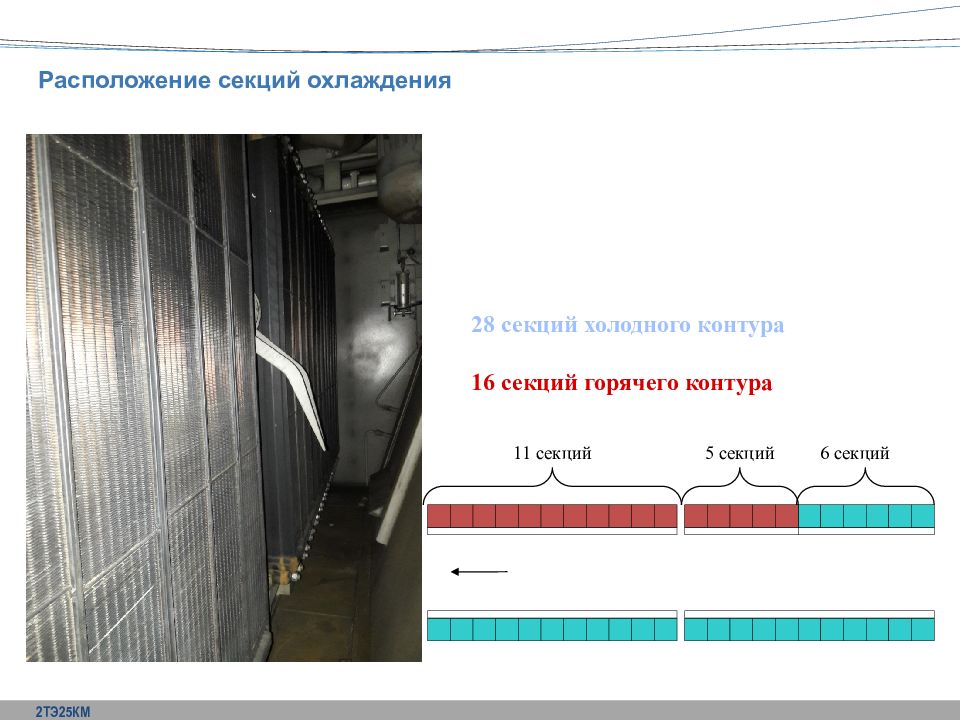

28 секций холодного контура 16 секций горячего контура 11 секций 5 секций 6 секций 2ТЭ25КМ Расположение секций охлаждения

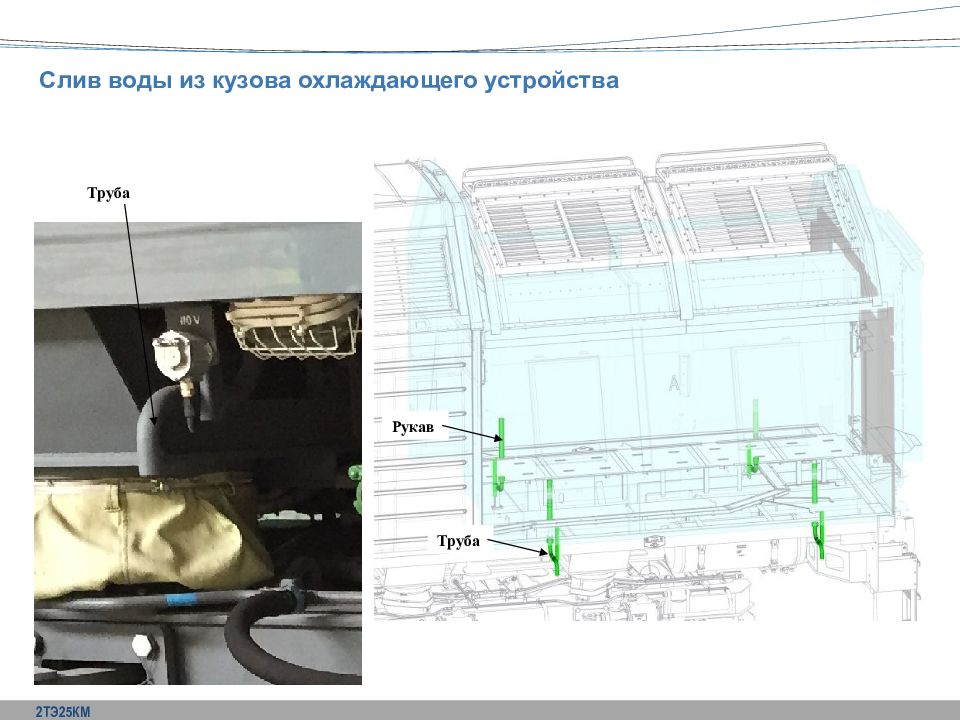

Рукав Труба Труба 2ТЭ25КМ Слив воды из кузова охлаждающего устройства

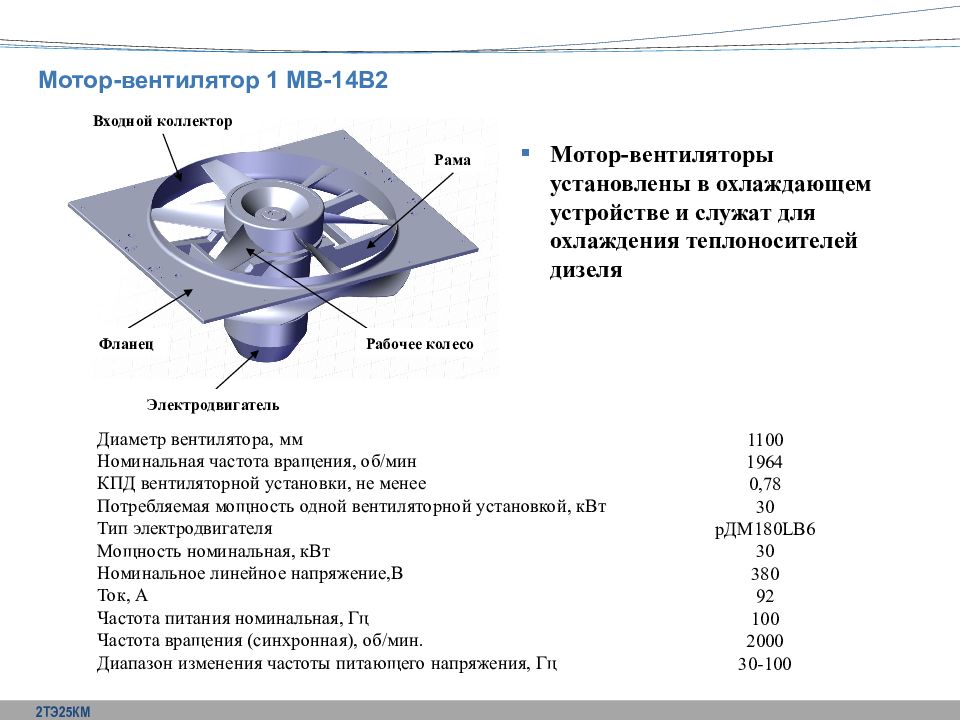

Диаметр вентилятора, мм 1100 Номинальная частота вращения, об/мин 1964 КПД вентиляторной установки, не менее 0,78 Потребляемая мощность одной вентиляторной установкой, кВт 30 Тип электродвигателя рДМ180LВ6 Мощность номинальная, кВт 30 Номинальное линейное напряжение,В 380 Ток, А 92 Частота питания номинальная, Гц 100 Частота вращения (синхронная), об/мин. 2000 Диапазон изменения частоты питающего напряжения, Гц 30-100 Мотор-вентиляторы установлены в охлаждающем устройстве и служат для охлаждения теплоносителей дизеля Электродвигатель Рабочее колесо Рама Входной коллектор Фланец 2ТЭ25КМ Мотор-вентилятор 1 МВ-14В2

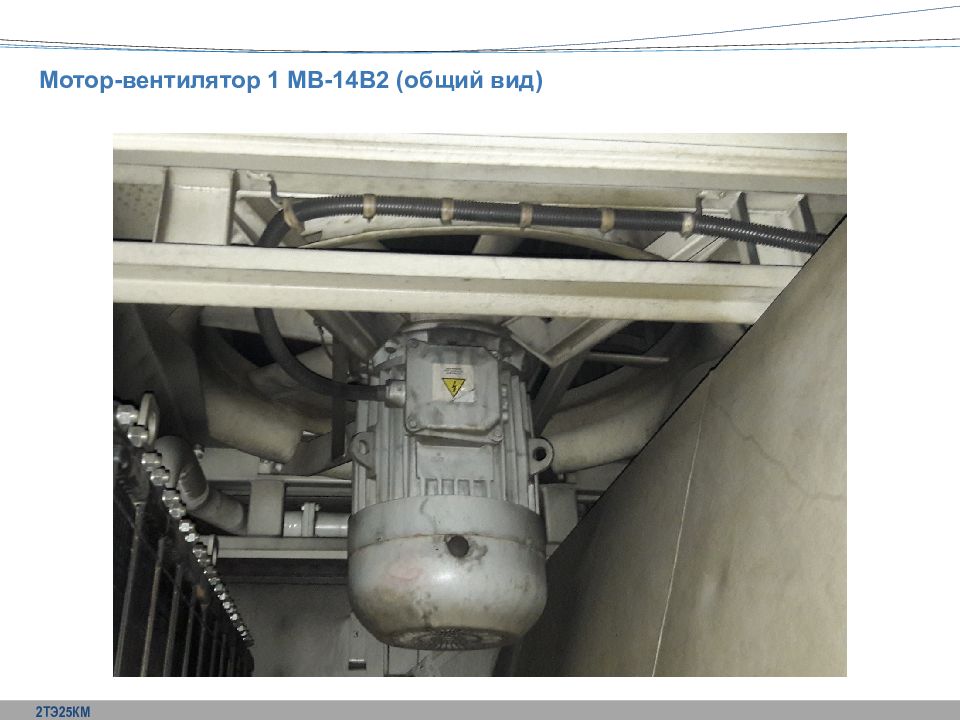

2ТЭ25КМ Мотор-вентилятор 1 МВ-14В2 (общий вид)

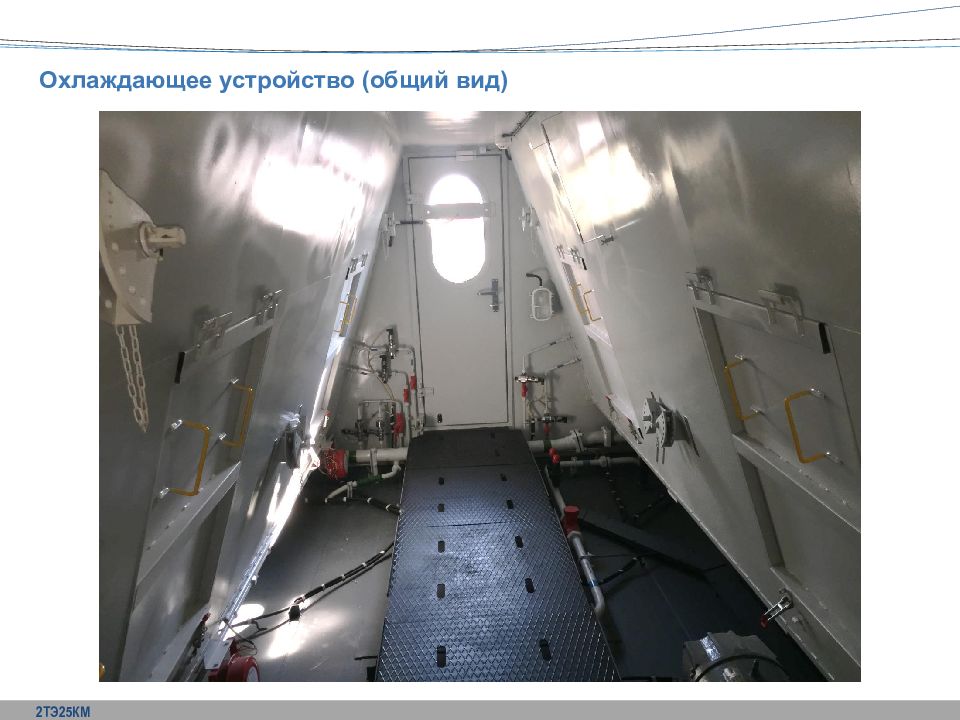

2ТЭ25КМ Охлаждающее устройство (общий вид)
Охлаждение электрического оборудования

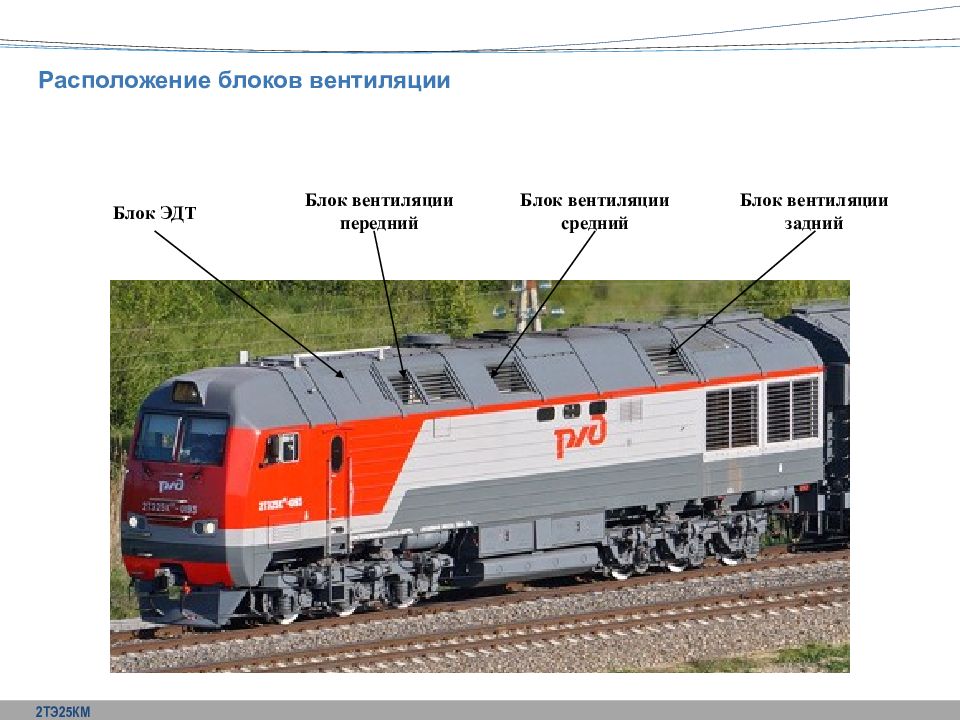

Блок вентиляции задний Блок вентиляции передний Блок вентиляции средний Блок ЭДТ 2ТЭ25КМ Расположение блоков вентиляции

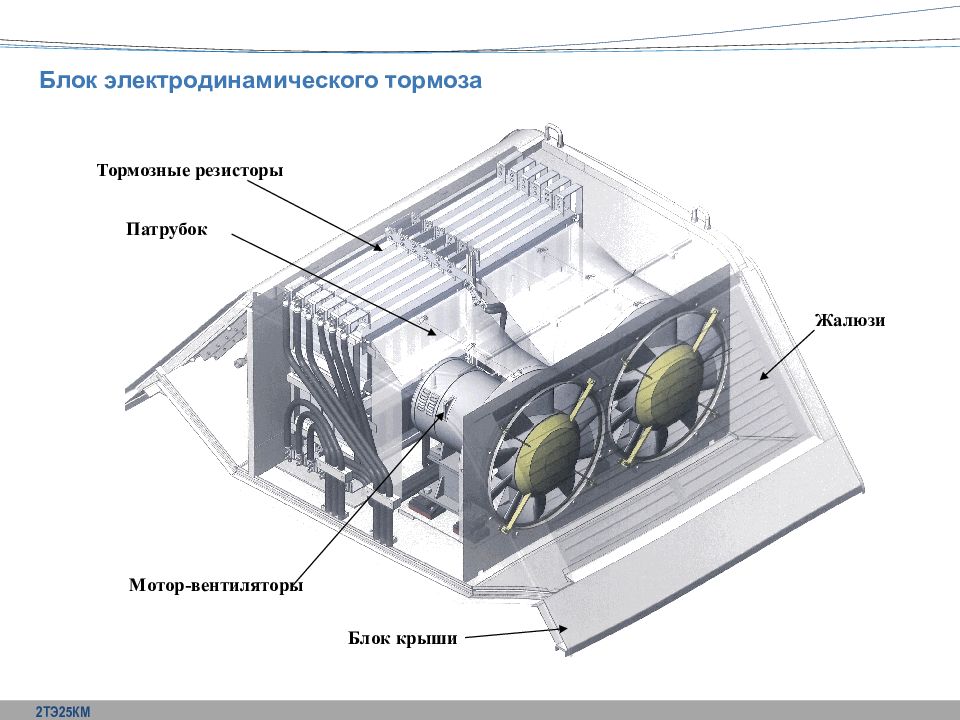

Тормозные резисторы Мотор-вентиляторы Патрубок Блок крыши Жалюзи 2ТЭ25КМ Блок электродинамического тормоза

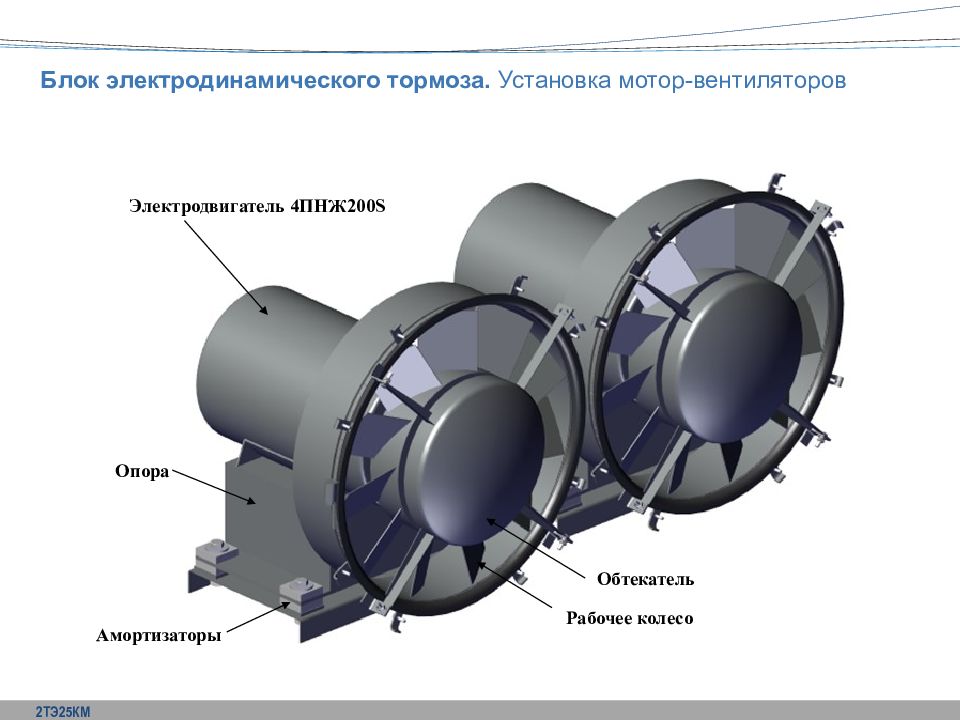

Электродвигатель 4ПНЖ200 S Опора Амортизаторы Рабочее колесо Обтекатель 2ТЭ25КМ Блок электродинамического тормоза. Установка мотор-вентиляторов
Мотор-вентилятор охлаждения передней тележки Мотор-вентилятор отсоса пыли Патрубок Мотор-вентилятор охлаждения тягового преобразователя Блок мультициклонный 2ТЭ25КМ Блок вентиляции передний
Патрубок охлаждения тягового преобразователя Патрубок обдува высоковольтной камеры 2ТЭ25КМ

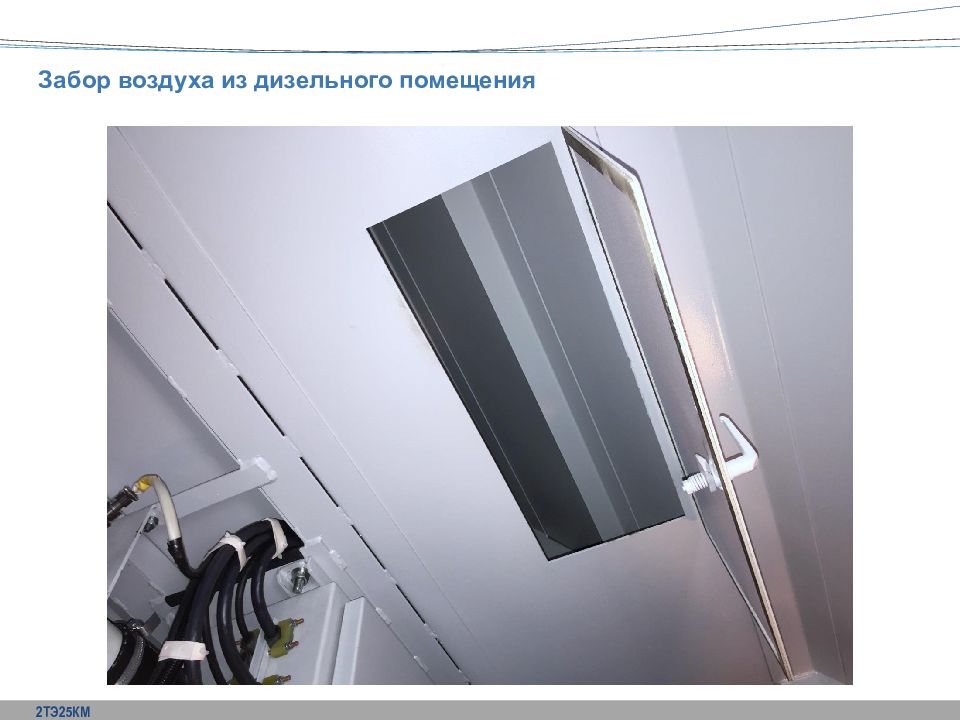

2ТЭ25КМ Забор воздуха из дизельного помещения

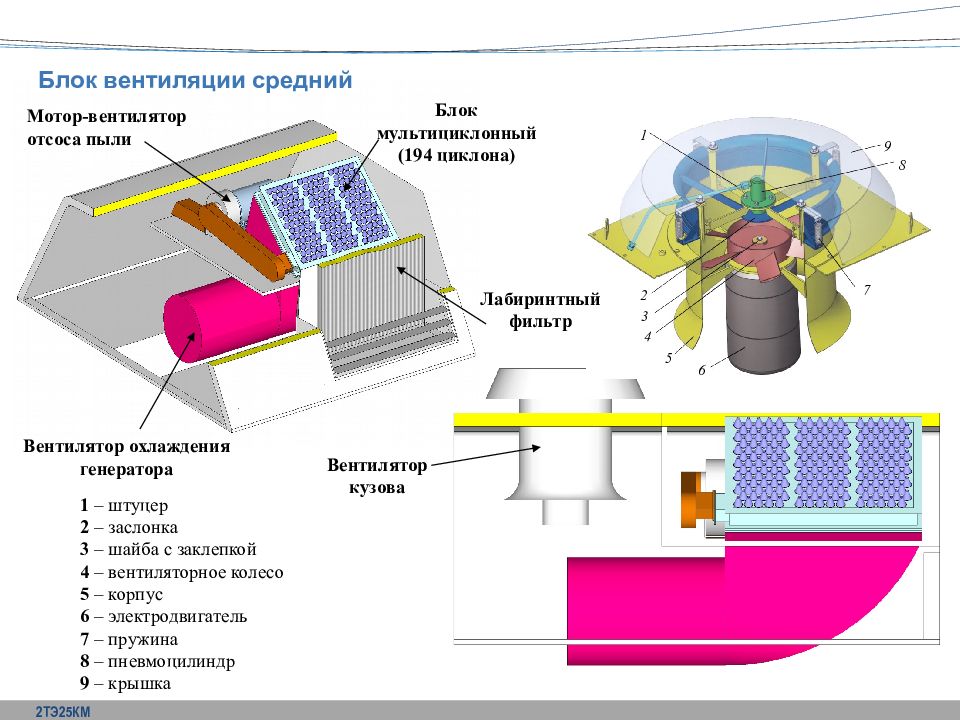

1 2 3 4 5 6 7 8 9 1 – штуцер 2 – заслонка 3 – шайба с заклепкой 4 – вентиляторное колесо 5 – корпус 6 – электродвигатель 7 – пружина 8 – пневмоцилиндр 9 – крышка Мотор-вентилятор отсоса пыли Блок мультициклонный (194 циклона) Вентилятор кузова Вентилятор охлаждения генератора Лабиринтный фильтр 2ТЭ25КМ Блок вентиляции средний

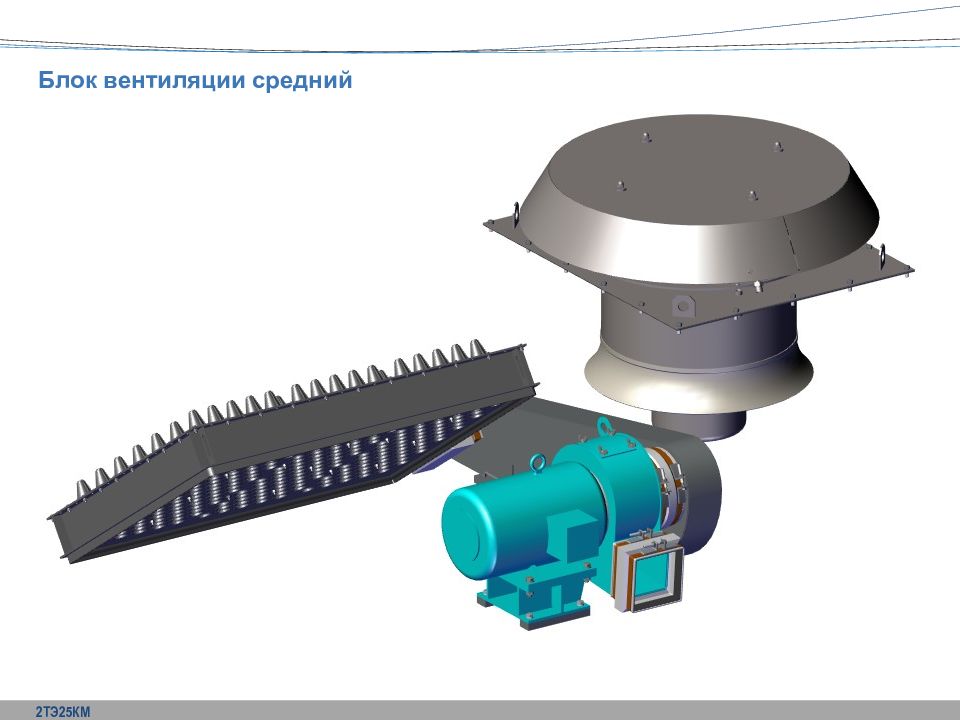

2ТЭ25КМ Блок вентиляции средний

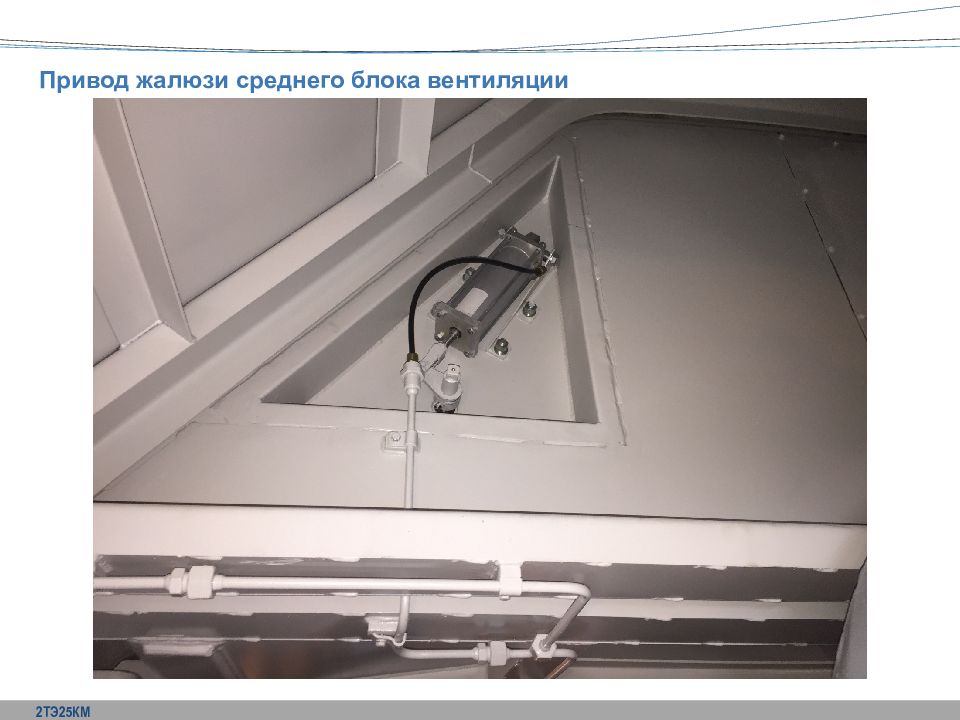

2ТЭ25КМ Привод жалюзи среднего блока вентиляции

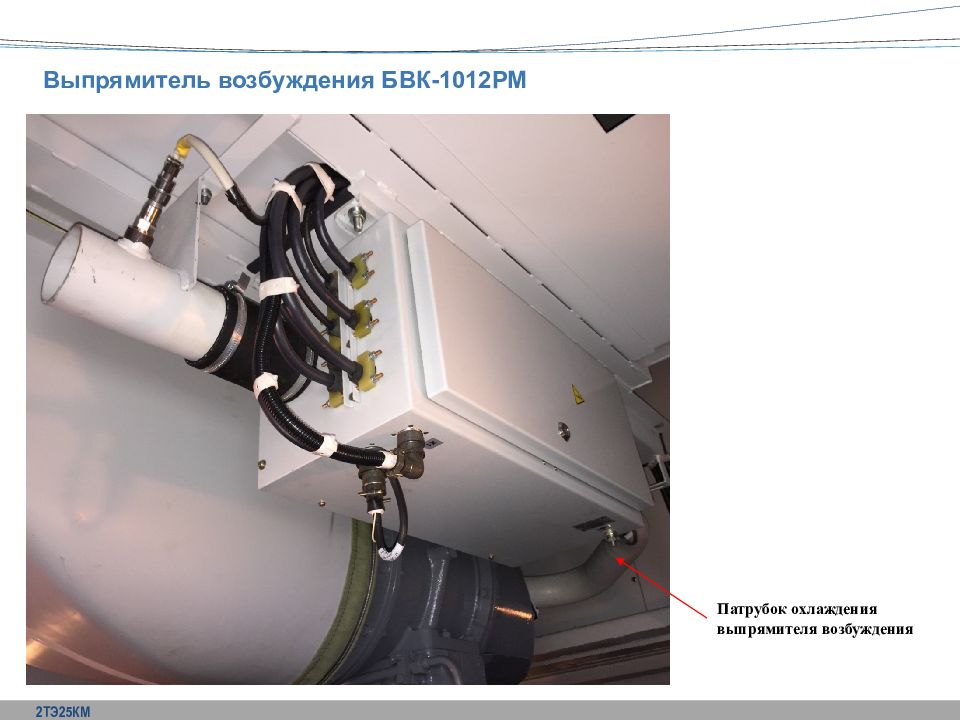

2ТЭ25КМ Выпрямитель возбуждения БВК-1012РМ Патрубок охлаждения выпрямителя возбуждения
Мотор-вентилятор охлаждения задней тележки Мотор-вентилятор отсоса пыли Патрубок Блок мультициклонный 2ТЭ25КМ Блок вентиляции задний

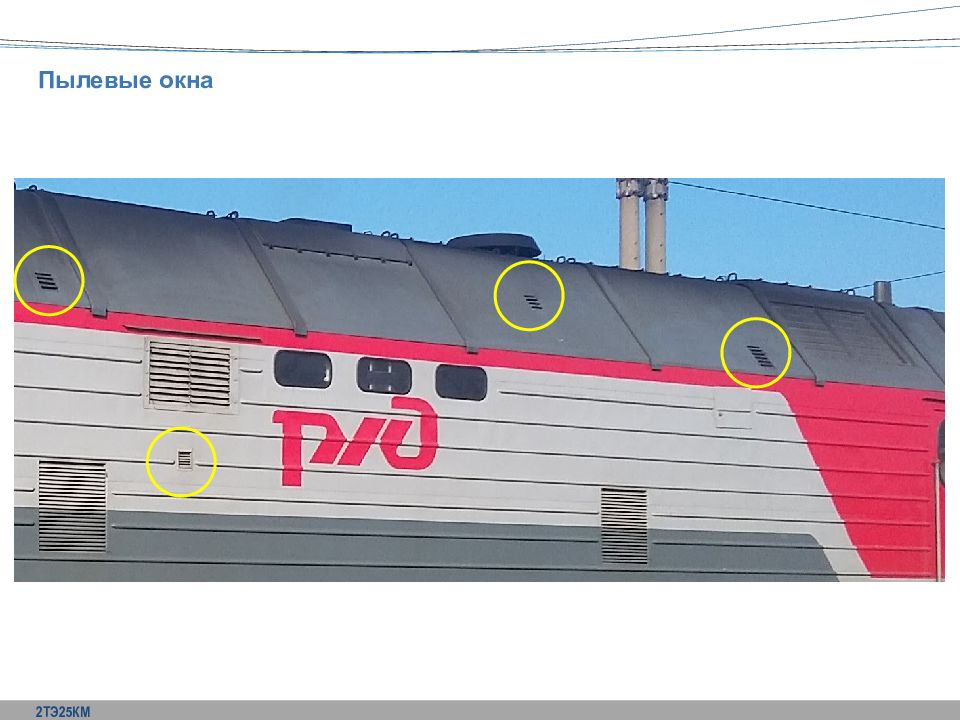

2ТЭ25КМ Пылевые окна
Система кондиционирования воздуха СКВ-4,5-БТ25

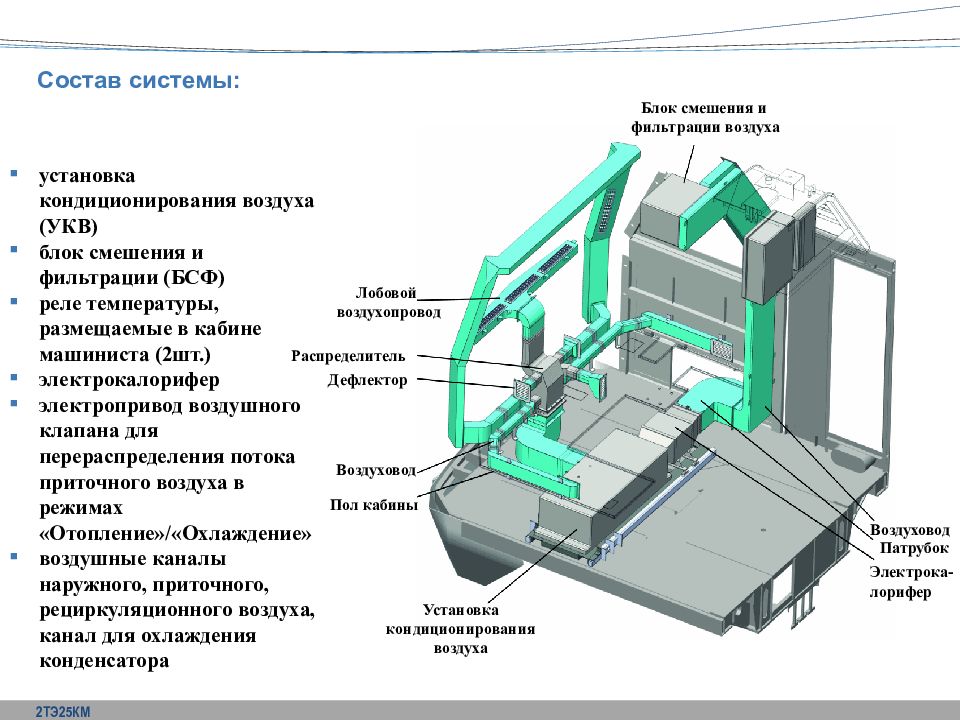

установка кондиционирования воздуха (УКВ) блок смешения и фильтрации (БСФ) реле температуры, размещаемые в кабине машиниста (2шт.) электрокалорифер электропривод воздушного клапана для перераспределения потока приточного воздуха в режимах «Отопление»/«Охлаждение» воздушные каналы наружного, приточного, рециркуляционного воздуха, канал для охлаждения конденсатора Блок смешения и фильтрации воздуха Лобовой воздухопровод Распределитель Дефлектор Воздуховод Воздуховод Пол кабины Установка кондиционирования воздуха Электрока- лорифер Патрубок 2ТЭ25КМ Состав системы:

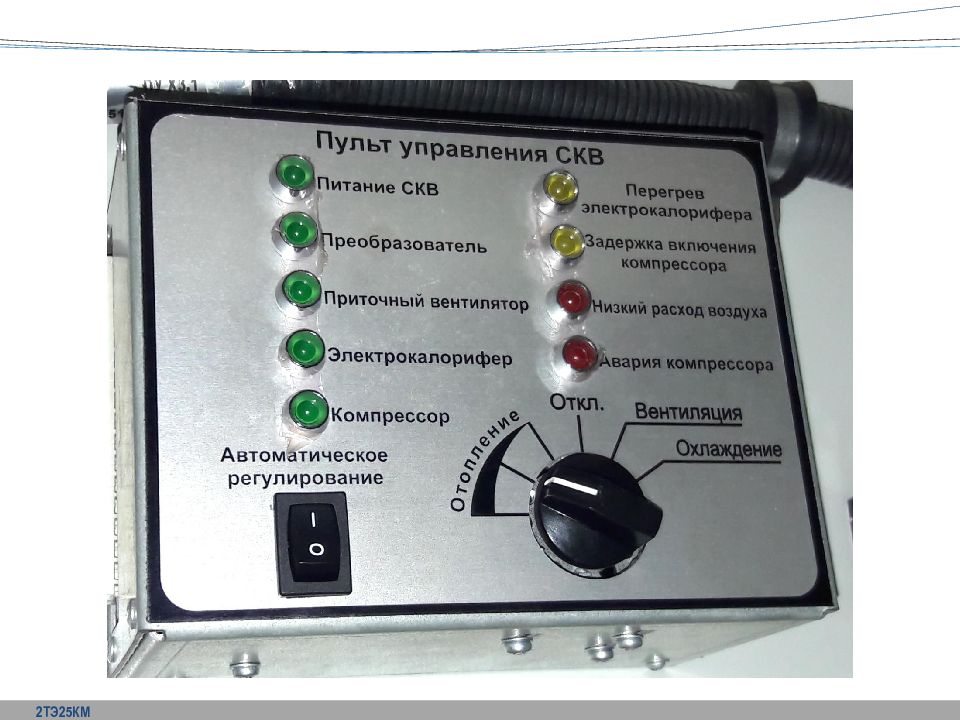

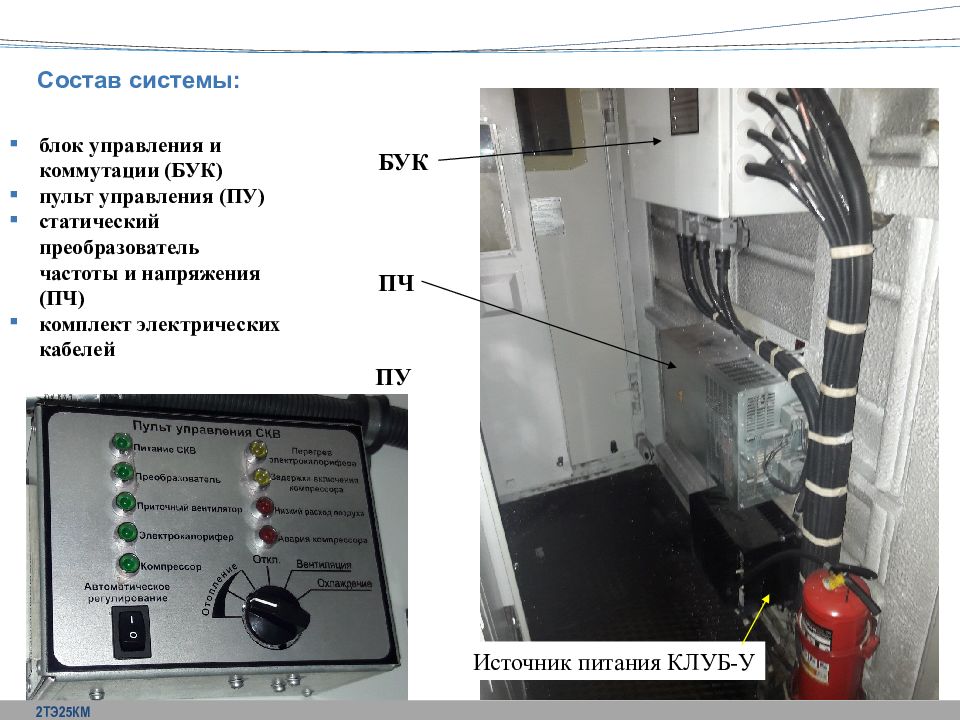

блок управления и коммутации (БУК) пульт управления (ПУ) статический преобразователь частоты и напряжения (ПЧ) комплект электрических кабелей БУК ПЧ ПУ Источник питания КЛУБ-У 2ТЭ25КМ Состав системы:
2ТЭ25КМ
Система обнаружения и тушения пожара

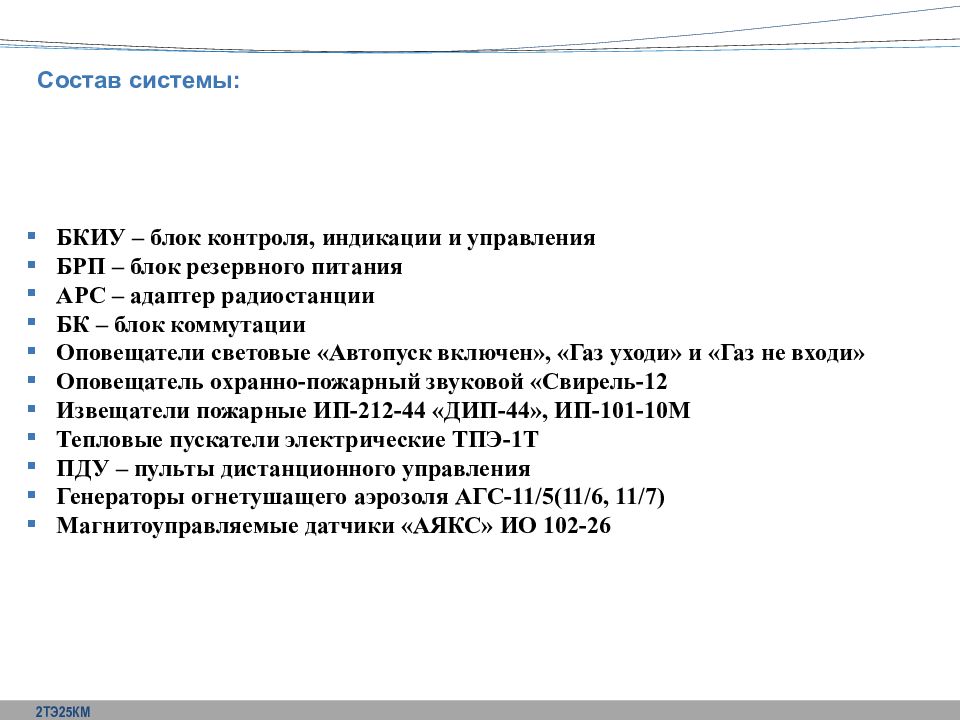

БКИУ – блок контроля, индикации и управления БРП – блок резервного питания АРС – адаптер радиостанции БК – блок коммутации Оповещатели световые «Автопуск включен», «Газ уходи» и «Газ не входи» Оповещатель охранно-пожарный звуковой «Свирель-12 Извещатели пожарные ИП-212-44 «ДИП-44», ИП-101-10М Тепловые пускатели электрические ТПЭ-1Т ПДУ – пульты дистанционного управления Генераторы огнетушащего аэрозоля АГС-11/5(11/6, 11/7) Магнитоуправляемые датчики «АЯКС» ИО 102-26 2ТЭ25КМ Состав системы:
БКИУ БРП Регистратор пожарных состояний АРС БК 2ТЭ25КМ Состав системы:

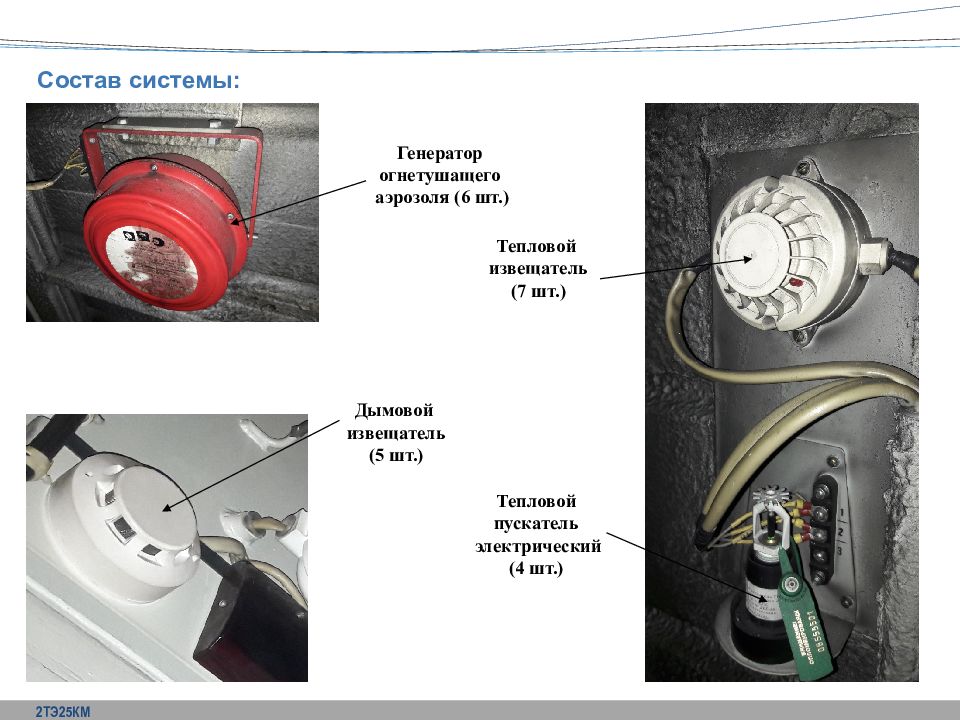

Генератор огнетушащего аэрозоля (6 шт.) Тепловой извещатель (7 шт.) Тепловой пускатель электрический (4 шт.) Дымовой извещатель (5 шт.) 2ТЭ25КМ Состав системы:

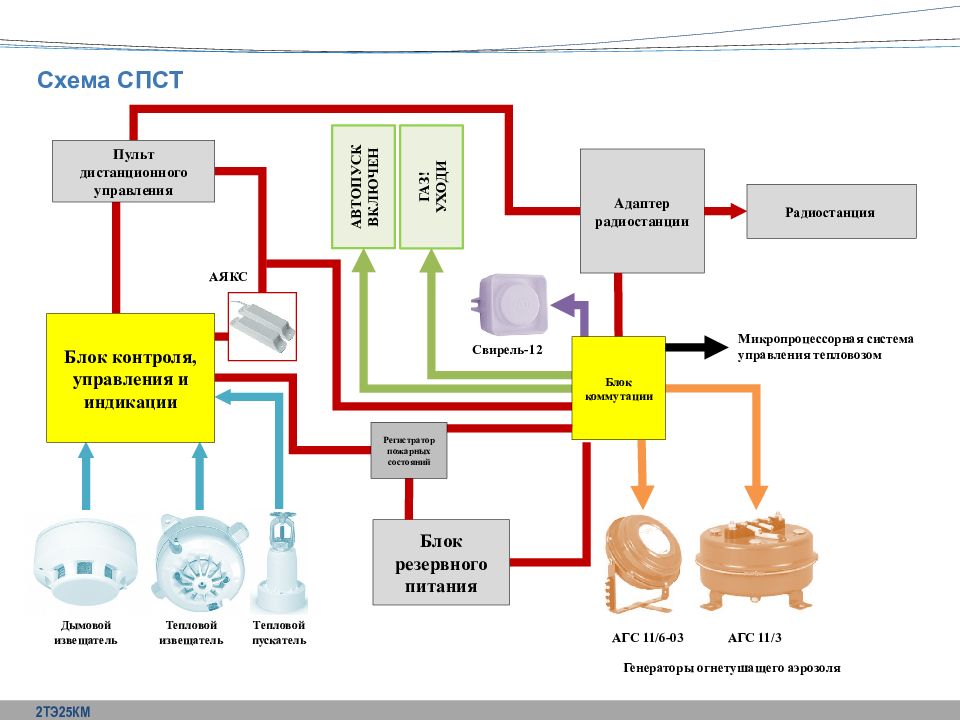

АВТОПУСК ВКЛЮЧЕН Адаптер радиостанции ГАЗ! УХОДИ Радиостанция Микропроцессорная система управления тепловозом Блок резервного питания Пульт дистанционного управления Блок коммутации Блок контроля, управления и индикации Регистратор пожарных состояний АГС 11/3 АГС 11/6-03 Свирель-12 АЯКС Дымовой извещатель Тепловой извещатель Тепловой пускатель Генераторы огнетушащего аэрозоля 2ТЭ25КМ Схема СПСТ

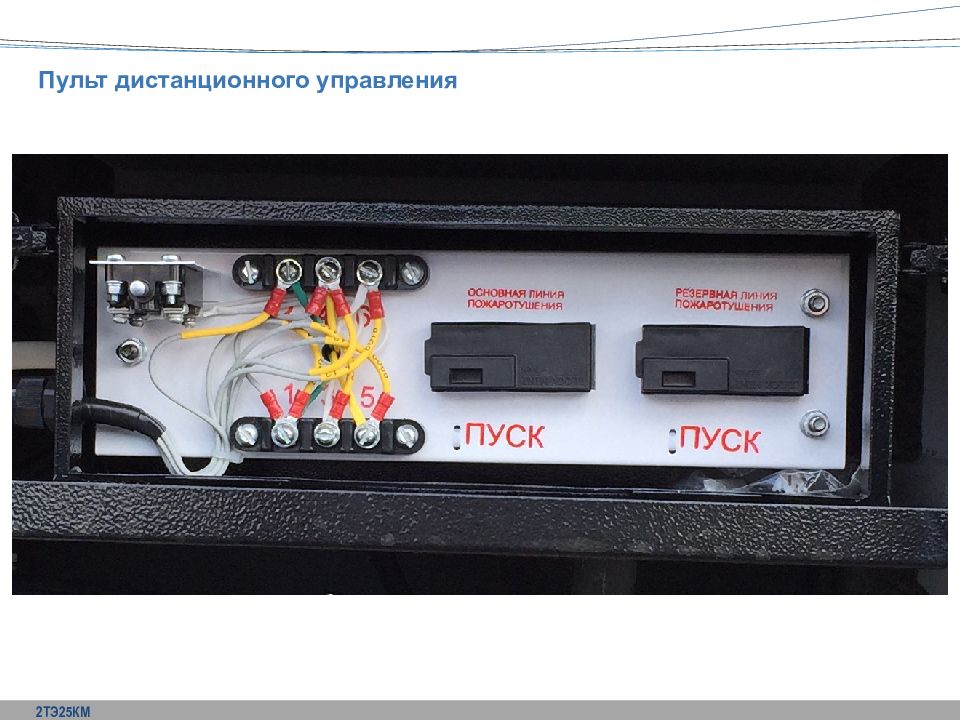

2ТЭ25КМ Пульт дистанционного управления

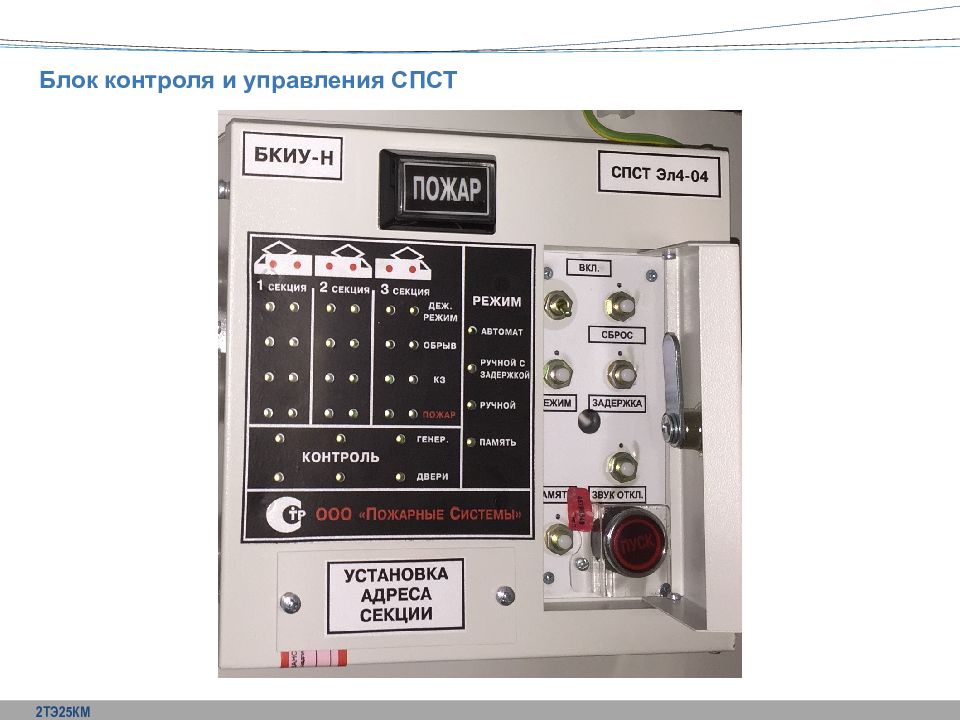

2ТЭ25КМ Блок контроля и управления СПСТ
Установка устройств безопасности
2ТЭ25КМ Задняя стенка кабины машиниста Антенна гектометрового диапазона Совмещенная антенна со спутниковой навигацией КЛУБ-У Антенна системы АСК Модуль тормозного оборудования Устройство обработки информации Радиостанция «МОСТ-ММ1» Фильтр дуплексный Модуль компенсации и согласования МКС-1 БЭЛ-УМ Блок радиооборудования ТСКБМ-К Шлюз- CAN БС-ДПС Блок согласования интерфейсов Модуль накопителя системы АСК Источник питания КВАРЦ-М2
2ТЭ25КМ Радиостанция «МОСТ ММ-1» Фильтр дуплексный Модуль компенсации и согласования МКС-1 БЭЛ-УМ ТСКБМ-К Блок согласования интерфейсов Задняя стенка кабины машиниста (общий вид)
2ТЭ25КМ Шлюз- CAN Блок радиооборудования БС-ДПС Задняя стенка кабины машиниста (общий вид)
2ТЭ25КМ Модуль накопительный системы АСК Источник питания КВАРЦ М2 Задняя стенка кабины машиниста (общий вид)

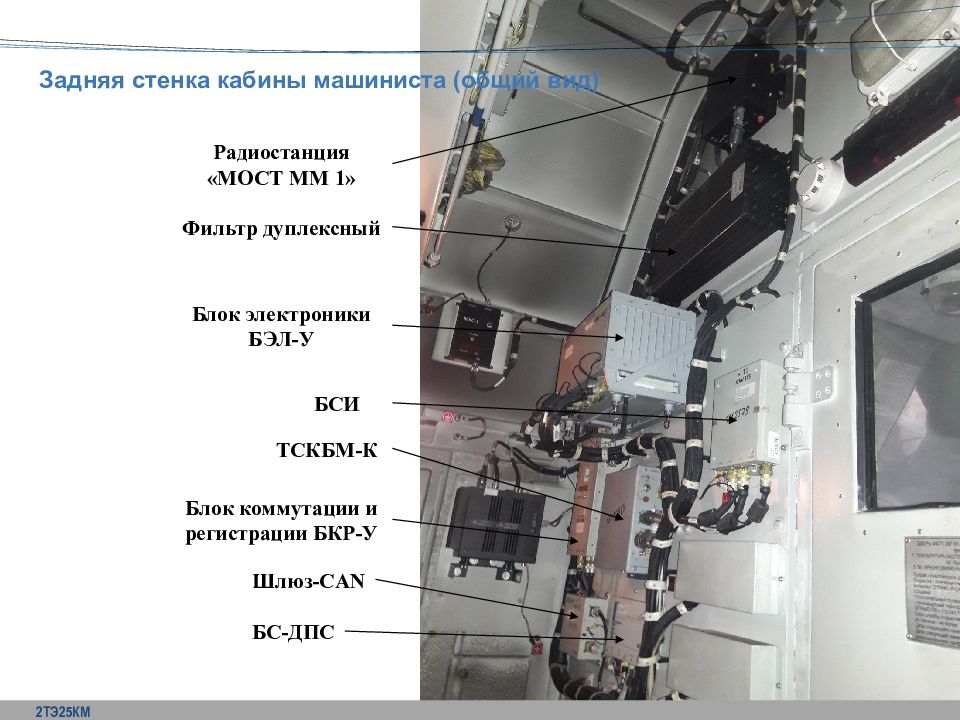

Шлюз- CAN Блок коммутации и регистрации БКР-У БС-ДПС ТСКБМ-К Блок электроники БЭЛ-У Фильтр дуплексный Радиостанция «МОСТ ММ 1» БСИ 2ТЭ25КМ Задняя стенка кабины машиниста (общий вид)

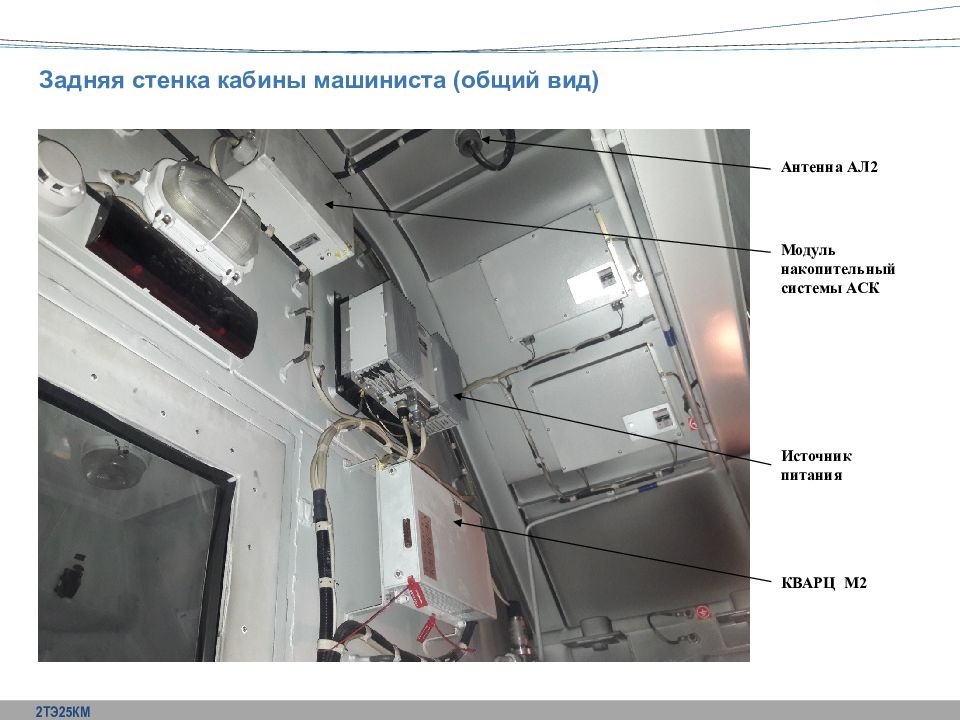

2ТЭ25КМ Антенна АЛ2 КВАРЦ М2 Источник питания Модуль накопительный системы АСК Задняя стенка кабины машиниста (общий вид)

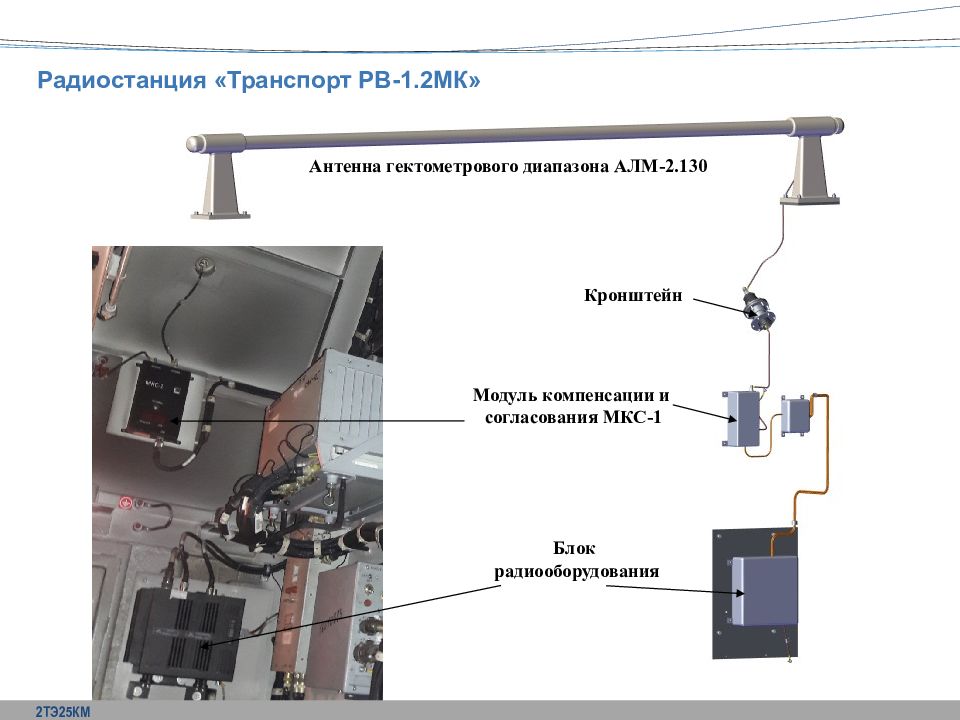

Модуль компенсации и согласования МКС-1 Кронштейн Антенна гектометрового диапазона АЛМ-2.130 Блок радиооборудования 2ТЭ25КМ Радиостанция «Транспорт РВ-1.2МК»
