Информатика и ИКТ 1 курс МСК им. Момота Алгебра логики Информатика и ИКТ 1 курс 1
Логика Способность к развитому абстрактному мышлению, которая, формируется логикой, и есть то, что отделяет нас от животных. Термин “ логика ” происходит от греческого слова logos – то есть “мысль”, “разум”, “слово”. Логика – это наука о формах и способах мышления. Основными формами мышления являются понятие, высказывание и умозаключение. Информатика и ИКТ 1 курс 2 Информатика и ИКТ 1 курс
Логика Клод Шеннон (1916-2001). Его исследования позволили применить алгебру логики в вычислительной технике Аристотель (384-322 до н.э.). Основоположник формальной логики (понятие, суждение, умозаключение). Джордж Буль (1815-1864). Создал новую область науки - Математическую логику (Булеву алгебру или Алгебру высказываний). 3 Информатика и ИКТ 1 курс
Высказывание Высказывание может быть истинным или ложным Высказывание Истинное (1) Ложное (0) Высказывание – п редложение на любом языке, содержание которого можно однозначно определить как истинное или ложное. Информатика и ИКТ 1 курс 4
Высказывание В русском языке высказывания выражаются повествовательными предложениями: Земля вращается вокруг Солнца. Москва - столица. Но не всякое повествовательное предложение является высказыванием Побудительные и вопросительные предложения высказываниями не являются. Без стука не входить! Откройте учебники. Ты выучил стихотворение? Информатика и ИКТ 1 курс 5
Примеры высказываний Москва больше Санкт-Петербурга Все мальчики любят играть в футбол “Лед - твердое состояние воды” (истинное высказывание) “Париж - столица Англии” (ложное высказывание) “Все рыбы умеют плавать” (общее) “Некоторые медведи - бурые” (частное) “Буква А - гласная” (единичное) “ Кошка является домашним животным.” (?) “ Некоторые ученики нашего класса двоечники.” (?) “ Сейчас идет урок рисования ” (?) Информатика и ИКТ 1 курс 6

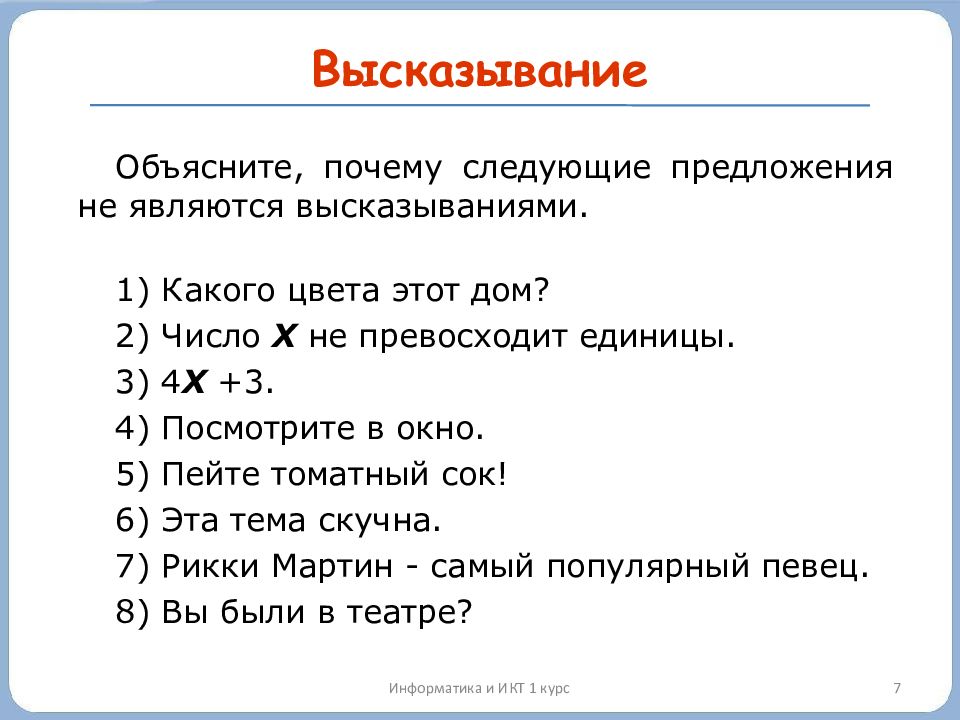

Высказывание Объясните, почему следующие предложения не являются высказываниями. 1) Какого цвета этот дом? 2) Число Х не превосходит единицы. 3) 4 Х +3. 4) Посмотрите в окно. 5) Пейте томатный сок! 6) Эта тема скучна. 7) Рикки Мартин - самый популярный певец. 8) Вы были в театре? Информатика и ИКТ 1 курс 7

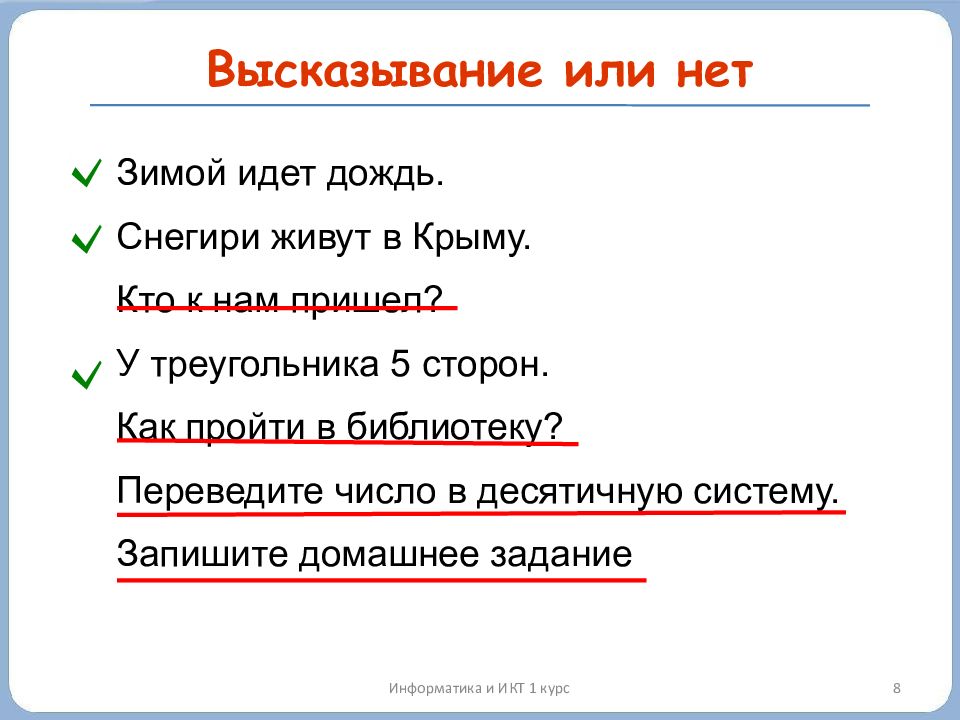

Высказывание или нет Зимой идет дождь. Снегири живут в Крыму. Кто к нам пришел? У треугольника 5 сторон. Как пройти в библиотеку? Переведите число в десятичную систему. Запишите домашнее задание Информатика и ИКТ 1 курс 8

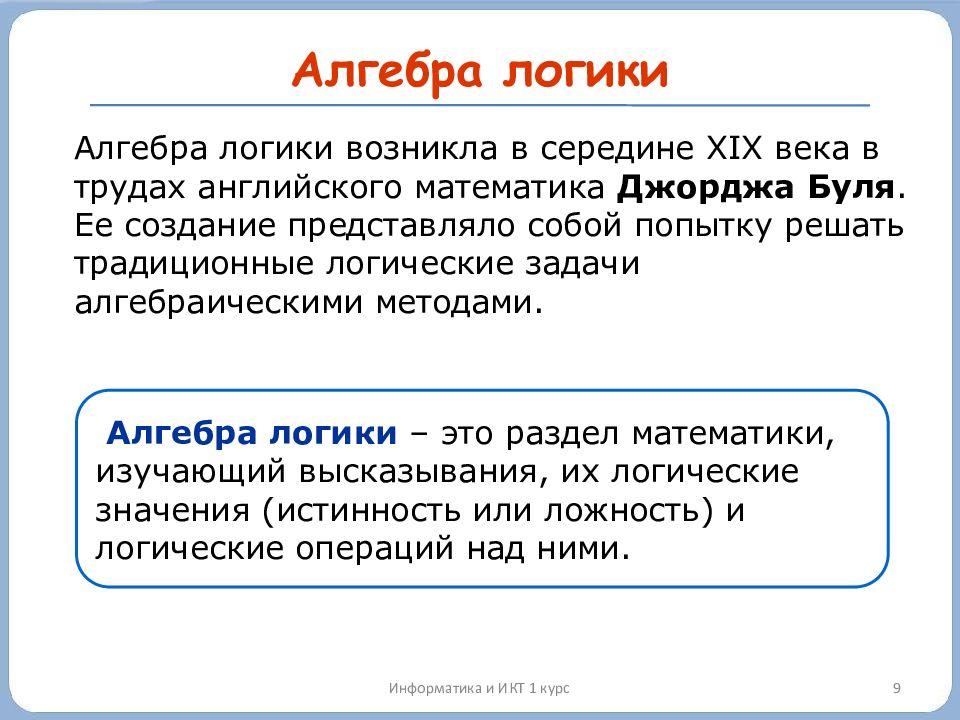

Алгебра логики Алгебра логики возникла в середине XIX века в трудах английского математика Джорджа Буля. Ее создание представляло собой попытку решать традиционные логические задачи алгебраическими методами. Алгебра логики – это раздел математики, изучающий высказывания, их логические значения (истинность или ложность) и логические операций над ними. Информатика и ИКТ 1 курс 9
Алгебра логики Алгебра логики позволяет определять истинность или ложность составных высказываний, не вникая в их содержание. Любое простое высказывание может принимать значение 0 (ложь) или 1 (истина). Простое высказывание называют логическими переменными и обозначают заглавной латинской буквой – А, В, С и т.д. Информатика и ИКТ 1 курс 10
Простые и сложные высказывания Высказывания могут быть простыми или сложными. Сложные высказывания состоят из простых высказываний, соединенных логическими связками: и или Неверно, что… Если…, то… Информатика и ИКТ 1 курс 11

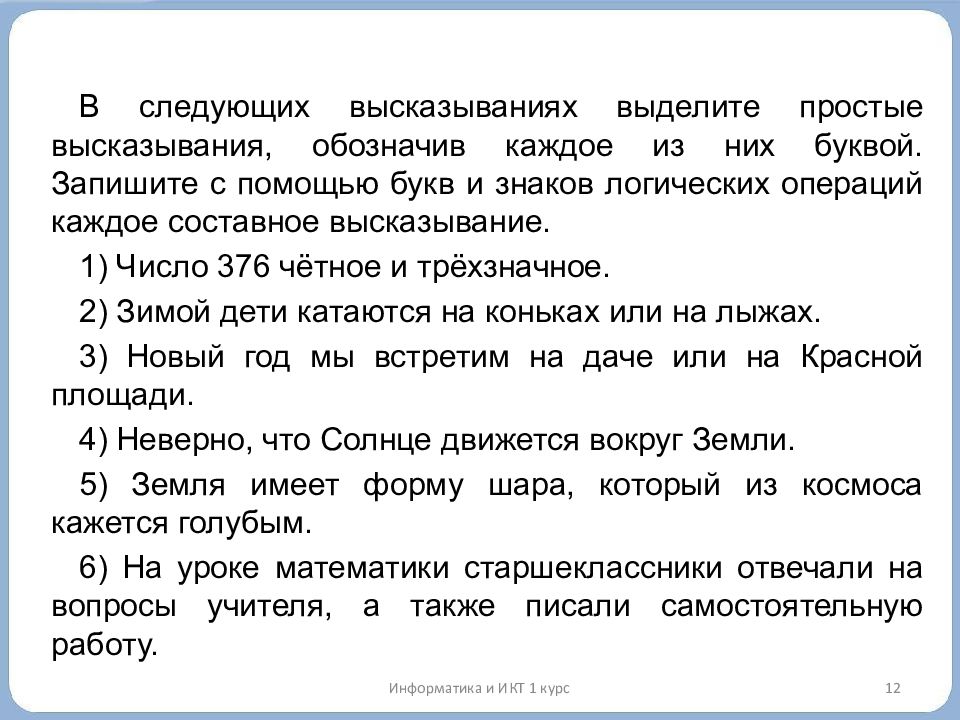

В следующих высказываниях выделите простые высказывания, обозначив каждое из них буквой. Запишите с помощью букв и знаков логических операций каждое составное высказывание. 1) Число 376 чётное и трёхзначное. 2) Зимой дети катаются на коньках или на лыжах. 3) Новый год мы встретим на даче или на Красной площади. 4) Неверно, что Солнце движется вокруг Земли. 5) Земля имеет форму шара, который из космоса кажется голубым. 6) На уроке математики старшеклассники отвечали на вопросы учителя, а также писали самостоятельную работу. Информатика и ИКТ 1 курс 12
Конъюнкция Конъюнкция - логическое умножение (союз и ), при котором составное высказывание истинно тогда и только тогда, когда истинны все входящие в него простые высказывания. А В А Λ B 0 0 0 0 1 0 1 0 0 1 1 1 Таблица истинности Обозначение Графическое представление A B А & В 13 Информатика и ИКТ 1 курс
Дизъюнкция Дизъюнкция - логическое сложение (союз или ), при котором составное высказывание ложно тогда, когда ложны все входящие в него простые высказывания. А В А V B 0 0 0 0 1 1 1 0 1 1 1 1 Таблица истинности Обозначение Графическое представление A B А V В 14 Информатика и ИКТ 1 курс
Отрицание Инверсия- (отрицание) делает истинное высказывание ложным, а ложное истинным. А А 0 1 1 0 Таблица истинности Обозначение Графическое представление A Ā Информатика и ИКТ 1 курс 15
Импликация Импликация - (логическое следование - если…, то…). Ложно тогда и только тогда, когда из истинного высказывания следует ложное. А В А → B 0 0 1 0 1 1 1 0 0 1 1 1 Таблица истинности 16 Информатика и ИКТ 1 курс

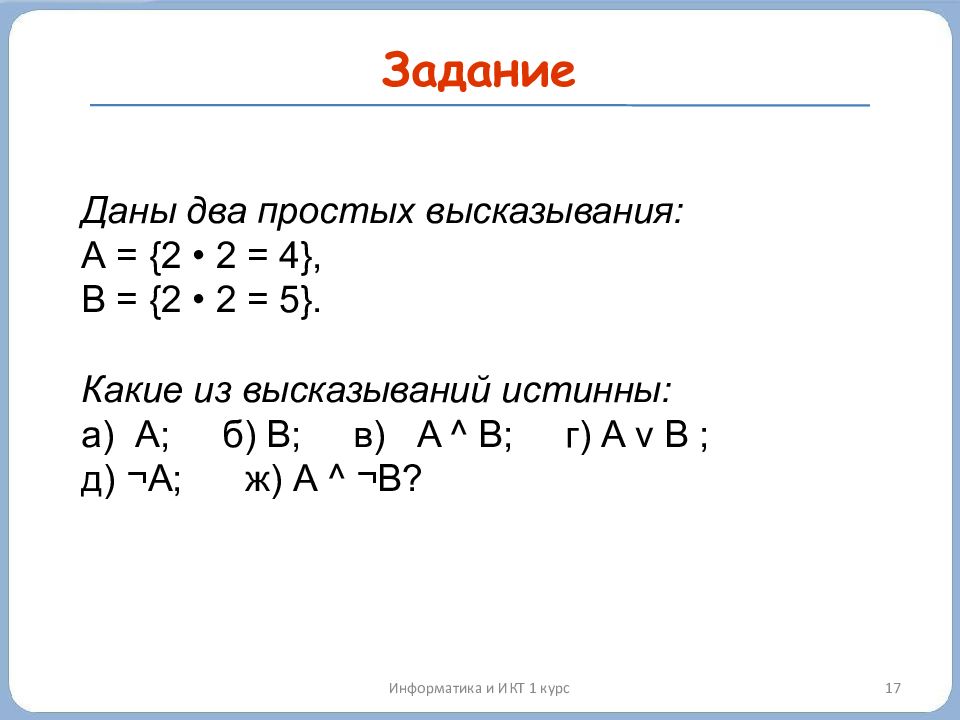

Даны два простых высказывания: А = {2 • 2 = 4}, В = {2 • 2 = 5}. Какие из высказываний истинны: а) А; б) В; в) A ^ В; г) A v B ; д) ¬ A ; ж) А ^ ¬В? Задание Информатика и ИКТ 1 курс 17
Задания А = «Сейчас нет дождя» В = «Форточка закрыта» Составить сложные высказывания A Λ B A V B A V B A Λ B A V B Пусть А = «Мне нравятся уроки математики», а В = «Мне нравятся уроки химии». Выразите следующие формулы на словесном языке: 18 Информатика и ИКТ 1 курс
Решение задач А В F 0 0 1 0 0 0 1 1 1 1 1 0 1 1 Составить таблицу истинности для формулы Информатика и ИКТ 1 курс 19

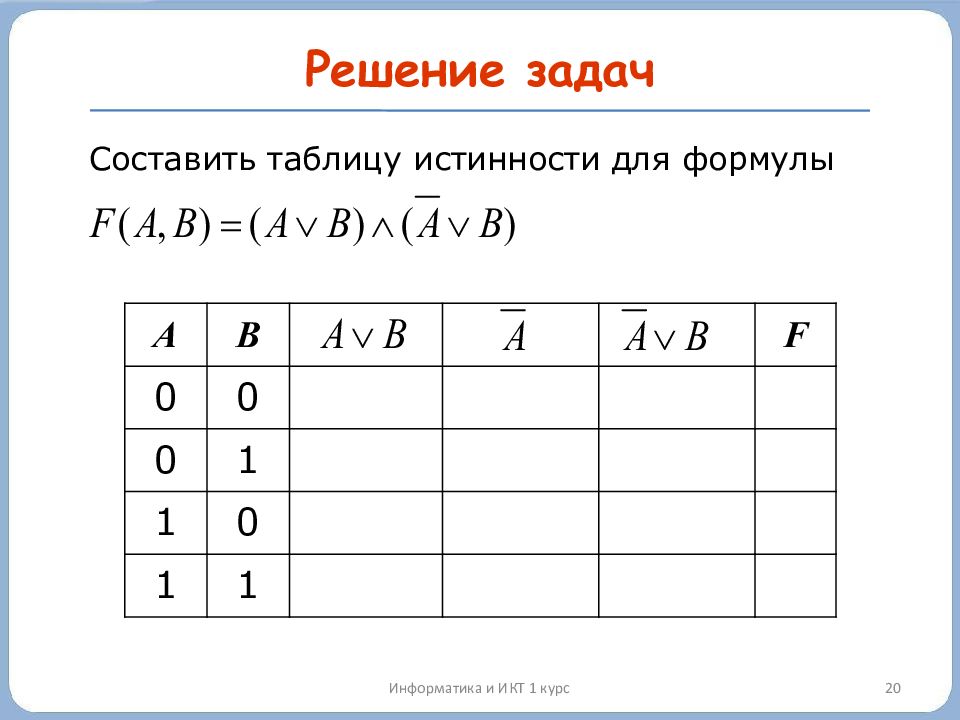

Решение задач Составить таблицу истинности для формулы А В F 0 0 0 0 1 1 1 0 1 1 20 Информатика и ИКТ 1 курс
