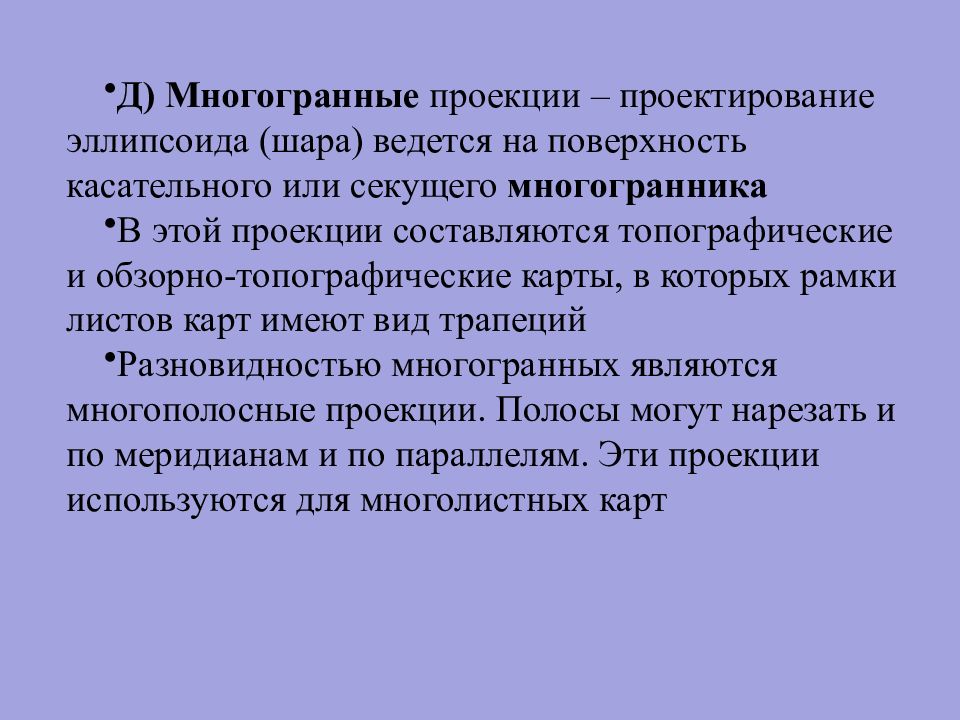

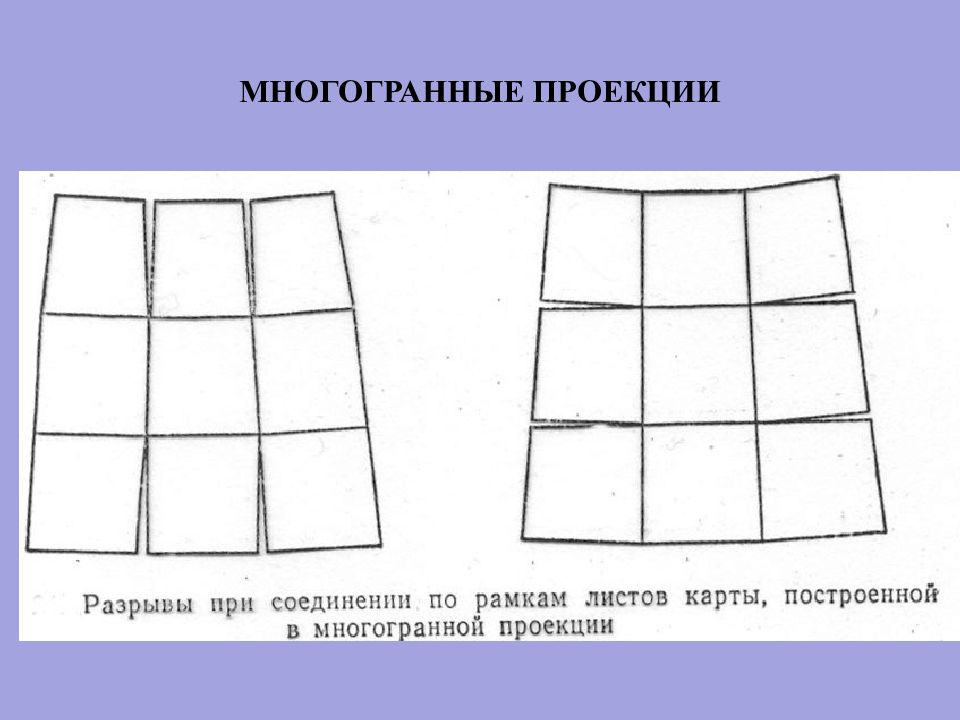

  • МНОГОГРАННЫЕ ПРОЕКЦИИ
  • МНОГОГРАННЫЕ ПРОЕКЦИИ
  • Картографические проекции
  • Картографические проекции
  • Классификация проекций по виду нормальной картографической сетки : цилиндрические, конические, азимутальные
  • Картографические проекции
  • СЕТКИ МЕРИДИАНОВ И ПАРАЛЛЕЛЕЙ
  • Классификация картографических проекций и их использование
  • ВЫБОР И РАСПОЗНАВАНИЕ КАРТОГРАФИЧЕСКИХ ПРОЕКЦИЙ
  • ВЛИЯНИЕ НАЗНАЧЕНИЯ КАРТЫ
  • КОСАЯ ПЕРСПЕКТИВНО-ЦИЛИНДРИЧЕСКАЯ ПРОИЗВОЛЬНАЯ ПРОЕКЦИЯ СОЛОВЬЕВА
  • ВЛИЯНИЕ ГЕОГРАФИЧЕСКОГО ПОЛОЖЕНИЯ КАРТОГРАФИРУЕМОЙ ТЕРРИТОРИИ

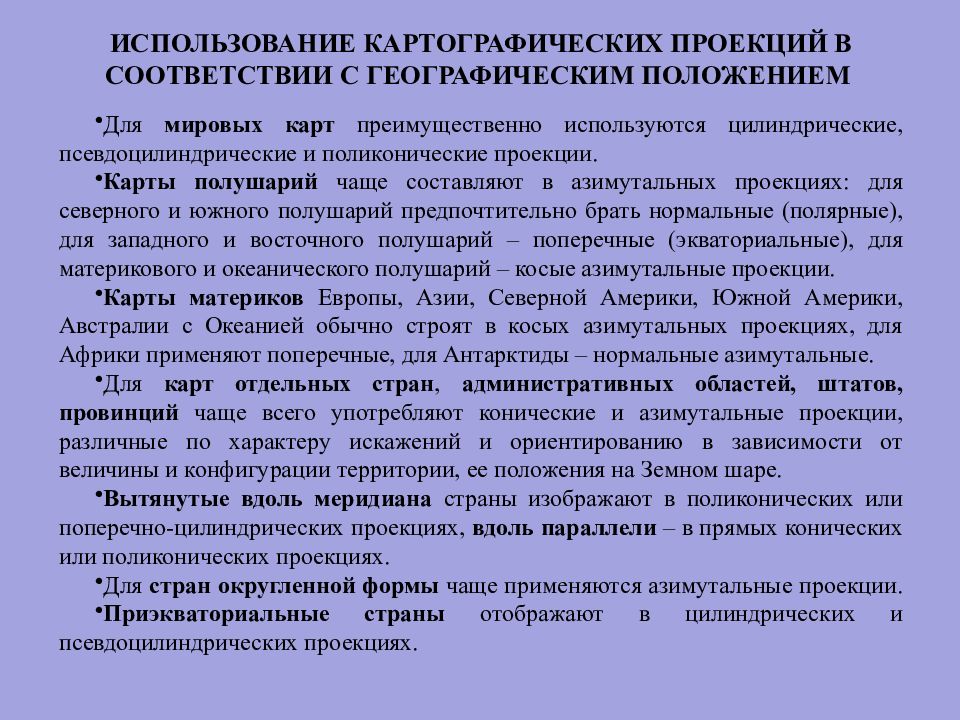

  • ИСПОЛЬЗОВАНИЕ КАРТОГРАФИЧЕСКИХ ПРОЕКЦИЙ В СООТВЕТСТВИИ С ГЕОГРАФИЧЕСКИМ ПОЛОЖЕНИЕМ
  • Картографические проекции
  • Картографические проекции
1/106

Первый слайд презентации: Картографические проекции

Изображение слайда

При переходе от физической поверхности Земли к ее отображению на плоскости (карте) выполняют две операции: проектирование физической поверхности отвесными линиями на поверхность эллипсоида изображение поверхности эллипсоида на плоскости посредством картографической проекции

Изображение слайда

Слайд 3

Координаты точек пространственных объектов используют для указания местоположения объектов на земной поверхности. Поверхность Земли имеет сложную форму. При составлении карт пространственное положение точек отображается в плоском (двухмерном) представлении. Картографической проекцией называется математически определенный способ отображения поверхности земного эллипсоида на плоскости. Картографические проекции классифицируют по различным признакам, например в зависимости от характера и размера искажений.

Изображение слайда

Слайд 4

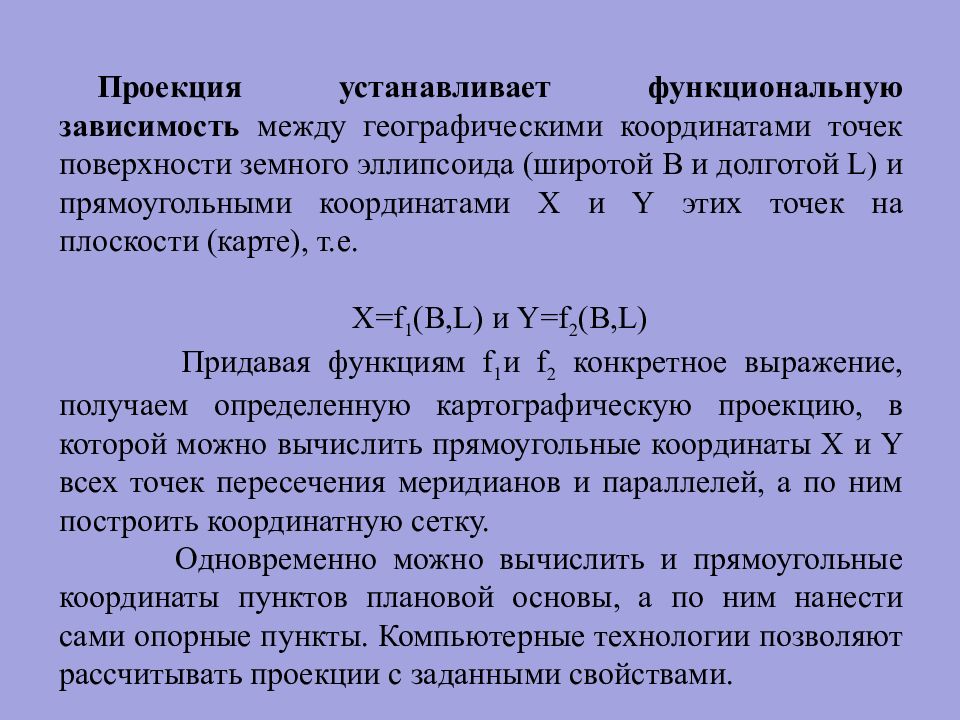

Проекция устанавливает функциональную зависимость между географическими координатами точек поверхности земного эллипсоида (широтой B и долготой L ) и прямоугольными координатами X и Y этих точек на плоскости (карте), т.е. X = f 1 ( B, L ) и Y = f 2 (B,L) Придавая функциям f 1 и f 2 конкретное выражение, получаем определенную картографическую проекцию, в которой можно вычислить прямоугольные координаты X и Y всех точек пересечения меридианов и параллелей, а по ним построить координатную сетку. Одновременно можно вычислить и прямоугольные координаты пунктов плановой основы, а по ним нанести сами опорные пункты. Компьютерные технологии позволяют рассчитывать проекции с заданными свойствами.

Изображение слайда

Наличие искажений в картографических проекциях, применяемых для географических карт, неизбежно, так как земная поверхность, имеющая форму геоида, не может быть развернута в плоскость без деформаций: в одних местах возникают разрывы, для устранения которых необходимо равномерное растяжение, в других – перекрытия, требующие равномерного сжатия

Изображение слайда

Слайд 6: ИСКАЖЕНИЯ НА КАРТАХ

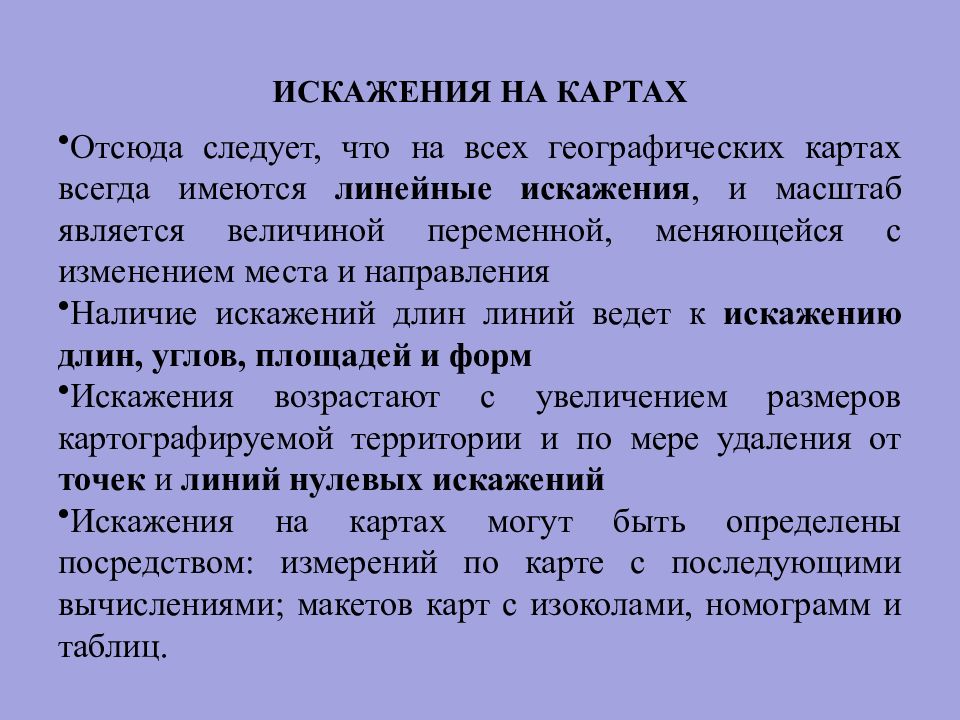

Отсюда следует, что на всех географических картах всегда имеются линейные искажения, и масштаб является величиной переменной, меняющейся с изменением места и направления Наличие искажений длин линий ведет к искажению длин, углов, площадей и форм Искажения возрастают с увеличением размеров картографируемой территории и по мере удаления от точек и линий нулевых искажений Искажения на картах могут быть определены посредством: измерений по карте с последующими вычислениями; макетов карт с изоколами, номограмм и таблиц.

Изображение слайда

Слайд 7: ЭЛЛИПС ИСКАЖЕНИЙ

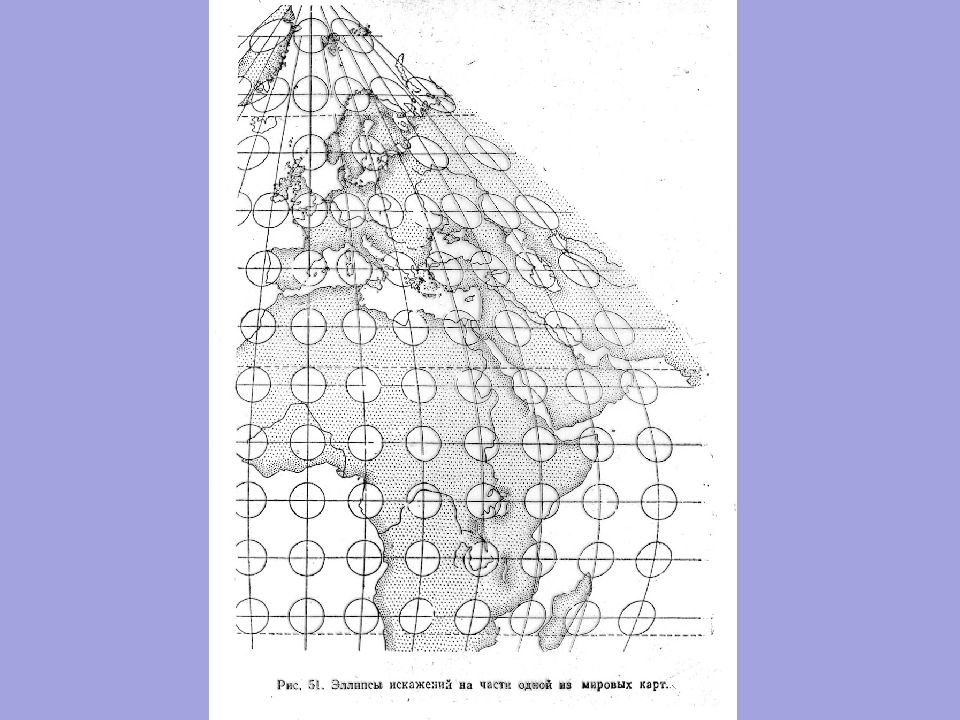

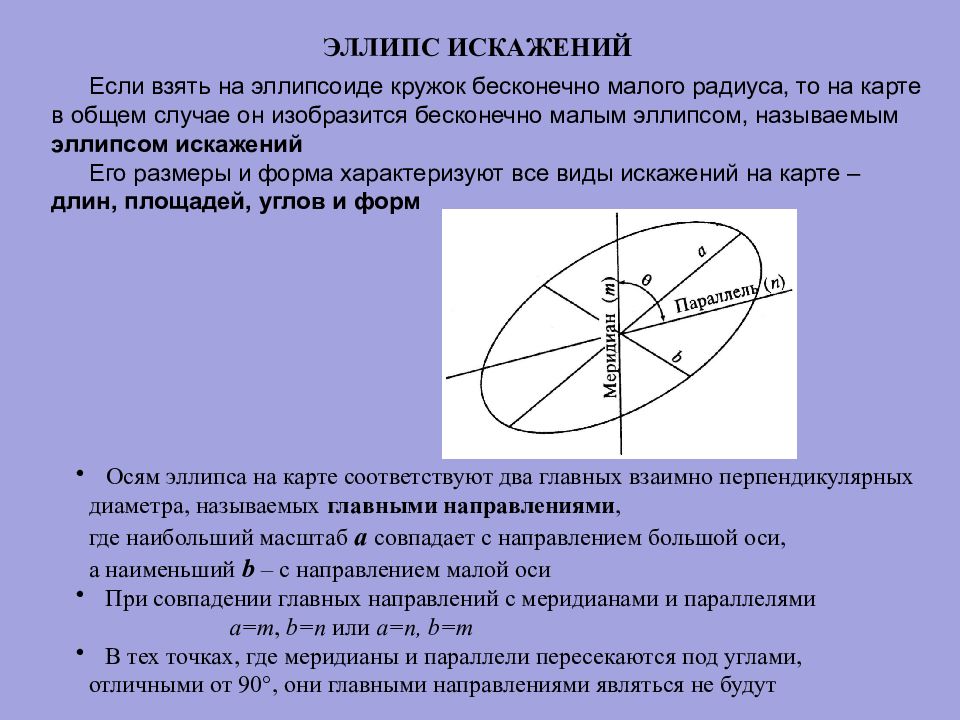

Если взять на эллипсоиде кружок бесконечно малого радиуса, то на карте в общем случае он изобразится бесконечно малым эллипсом, называемым эллипсом искажений Его размеры и форма характеризуют все виды искажений на карте – длин, площадей, углов и форм Осям эллипса на карте соответствуют два главных взаимно перпендикулярных диаметра, называемых главными направлениями, где наибольший масштаб а совпадает с направлением большой оси, а наименьший b – с направлением малой оси При совпадении главных направлений с меридианами и параллелями a = m, b = n или a = n, b = m B тех точках, где меридианы и параллели пересекаются под углами, отличными от 90°, они главными направлениями являться не будут

Изображение слайда

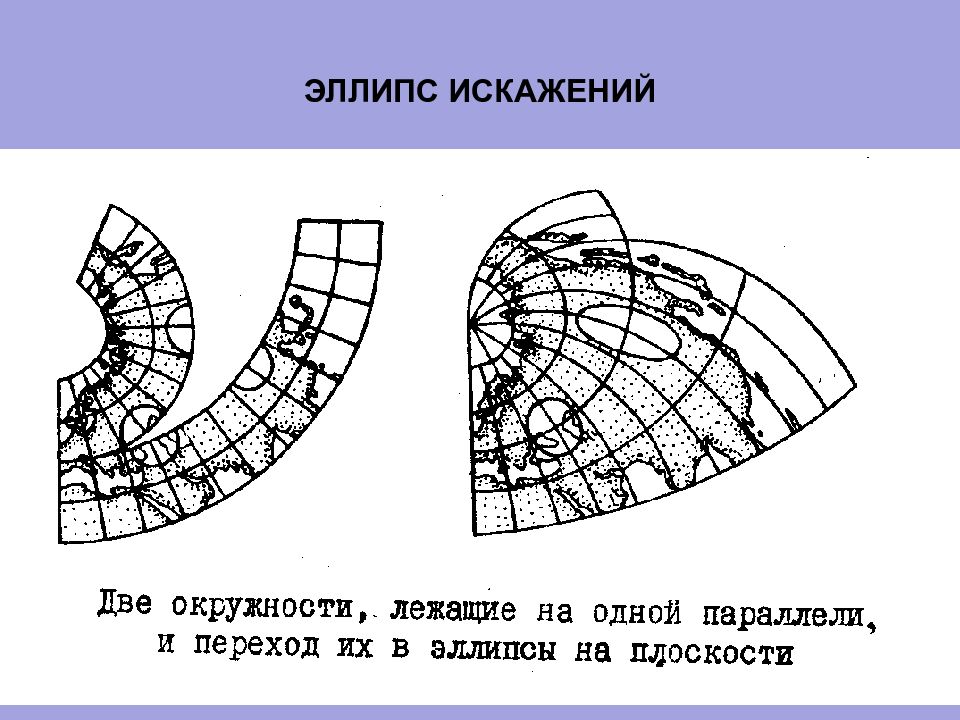

Слайд 8: ЭЛЛИПС ИСКАЖЕНИЙ

Изображение слайда

Слайд 9: ИСКАЖЕНИЕ ДЛИН ЛИНИЙ

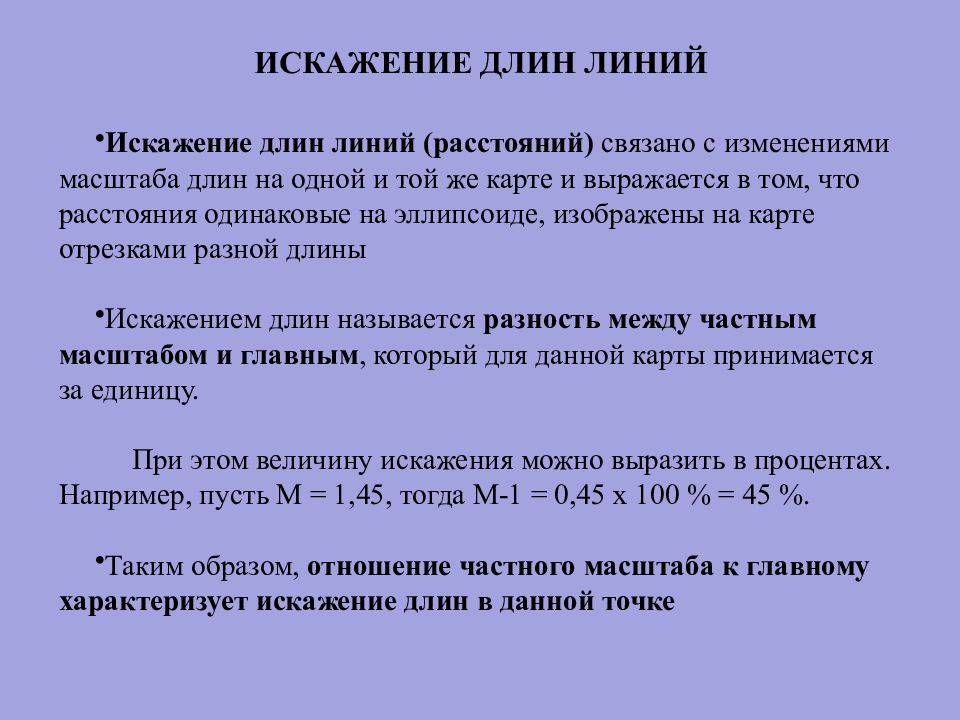

Искажение длин линий (расстояний) связано с изменениями масштаба длин на одной и той же карте и выражается в том, что расстояния одинаковые на эллипсоиде, изображены на карте отрезками разной длины Искажением длин называется разность между частным масштабом и главным, который для данной карты принимается за единицу. При этом величину искажения можно выразить в процентах. Например, пусть М =   1,45, тогда М-1 = 0,45 х 100 % = 45 %. Таким образом, отношение частного масштаба к главному характеризует искажение длин в данной точке

Изображение слайда

Слайд 10: ИСКАЖЕНИЕ УГЛОВ

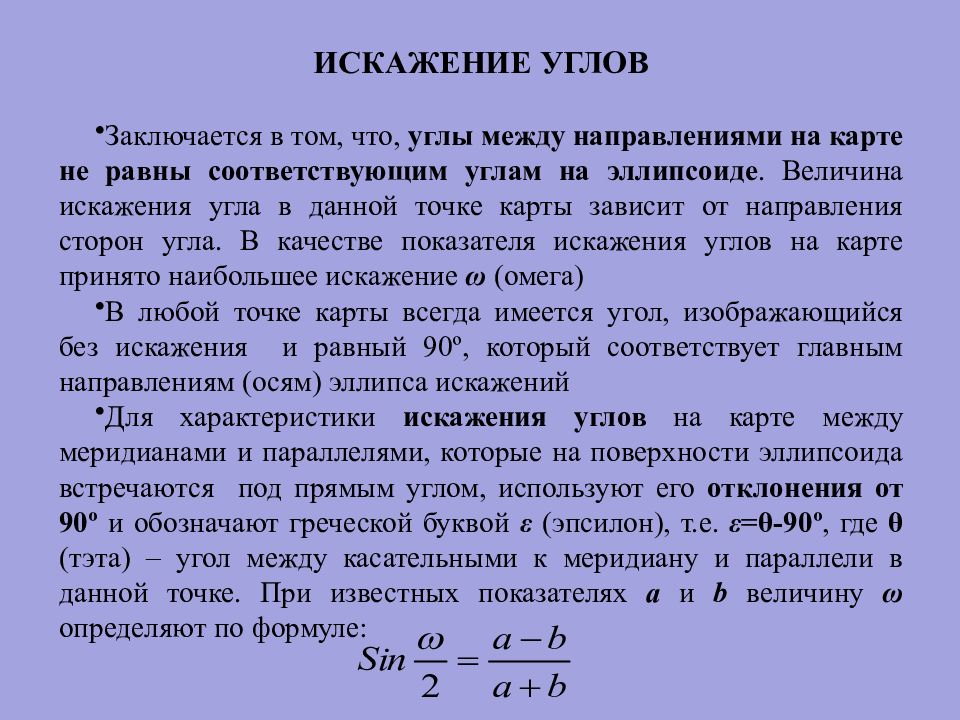

Заключается в том, что, углы между направлениями на карте не равны соответствующим углам на эллипсоиде. Величина искажения угла в данной точке карты зависит от направления сторон угла. В качестве показателя искажения углов на карте принято наибольшее искажение ω (омега) В любой точке карты всегда имеется угол, изображающийся без искажения и равный 90º, который соответствует главным направлениям (осям) эллипса искажений Для характеристики искажения углов на карте между меридианами и параллелями, которые на поверхности эллипсоида встречаются под прямым углом, используют его отклонения от 90º и обозначают греческой буквой ε (эпсилон), т.е. ε =θ-90º, где θ (тэта) – угол между касательными к меридиану и параллели в данной точке. При известных показателях a и b величину ω определяют по формуле:

Изображение слайда

Слайд 11: ИСКАЖЕНИЕ ФОРМ

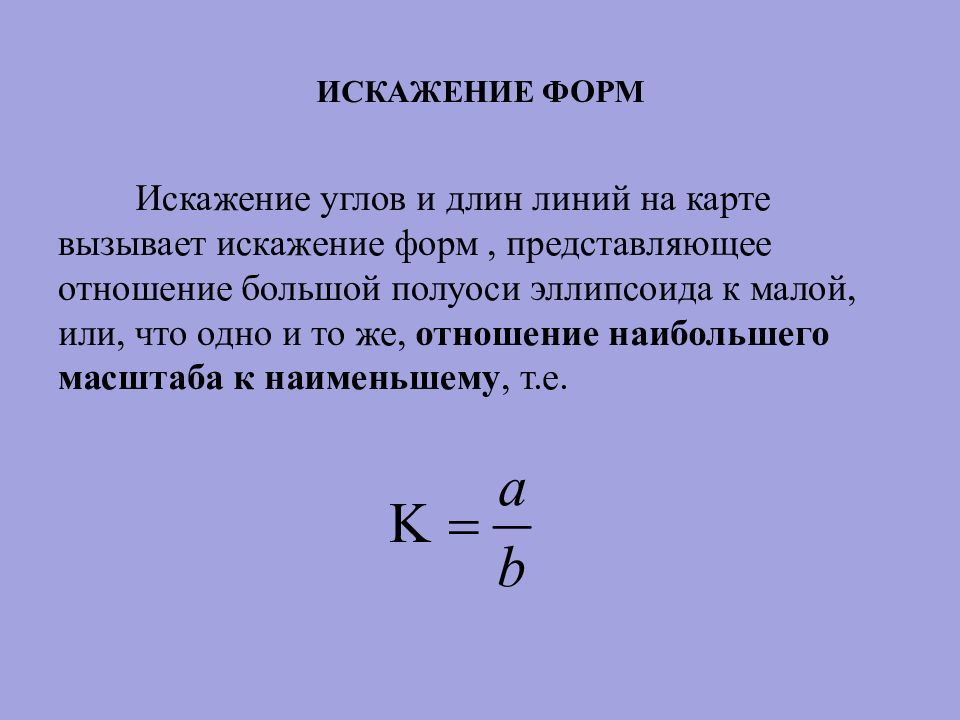

Искажение углов и длин линий на карте вызывает искажение форм, представляющее отношение большой полуоси эллипсоида к малой, или, что одно и то же, отношение наибольшего масштаба к наименьшему, т.е.

Изображение слайда

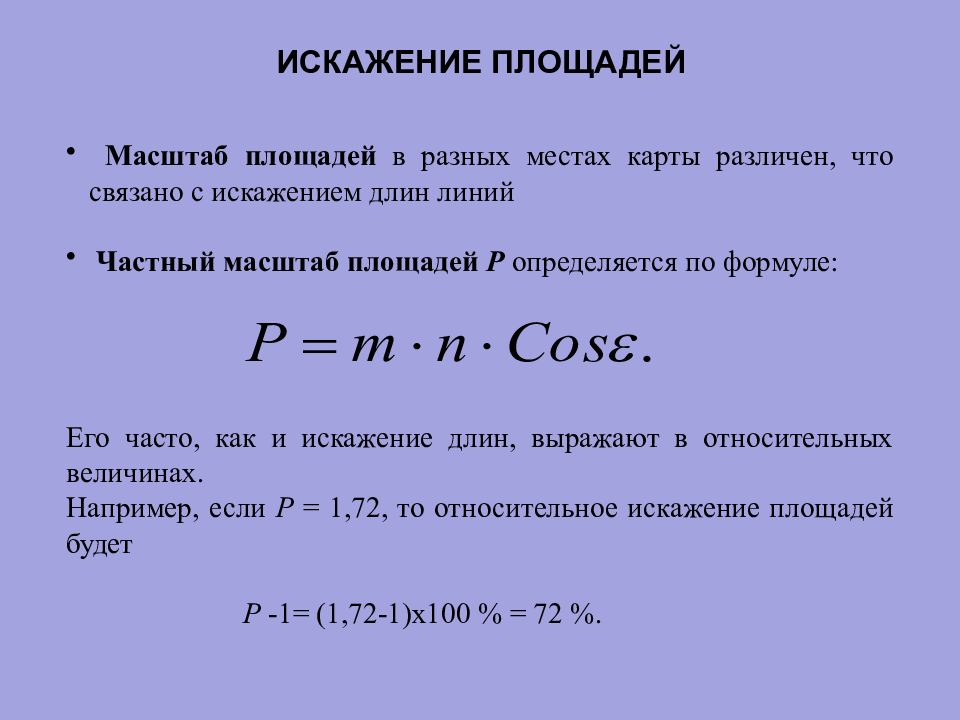

Слайд 12: ИСКАЖЕНИЕ ПЛОЩАДЕЙ

Масштаб площадей в разных местах карты различен, что связано с искажением длин линий Частный масштаб площадей P определяется по формуле: Его часто, как и искажение длин, выражают в относительных величинах. Например, если P = 1,72, то относительное искажение площадей будет P -1= (1,72-1)х100 % = 72 %. ИСКАЖЕНИЕ ПЛОЩАДЕЙ

Изображение слайда

Слайд 13

Изображение слайда

Слайд 14: ЭЛЛИПС ИСКАЖЕНИЙ

Параллель ( n ) Меридиан ( m ) a b Эллипс искажений или индикатриса Тиссо – характеризует искажения масштабов в данной точке (в центре эллипса) а – направление наибольшего растяжения масштаба b – направление наибольшего сжатия масштаба m – масштаб по меридиану n – масштаб по параллели Виды искажений в проекциях : Искажения длин ( a и b ) Искажения площадей ( р= m n Sin θ ) Искажения углов и форм ( ω ) Искажения определяют: аналитически по номограммам по картам с изоколами – изолиниями искажений

Изображение слайда

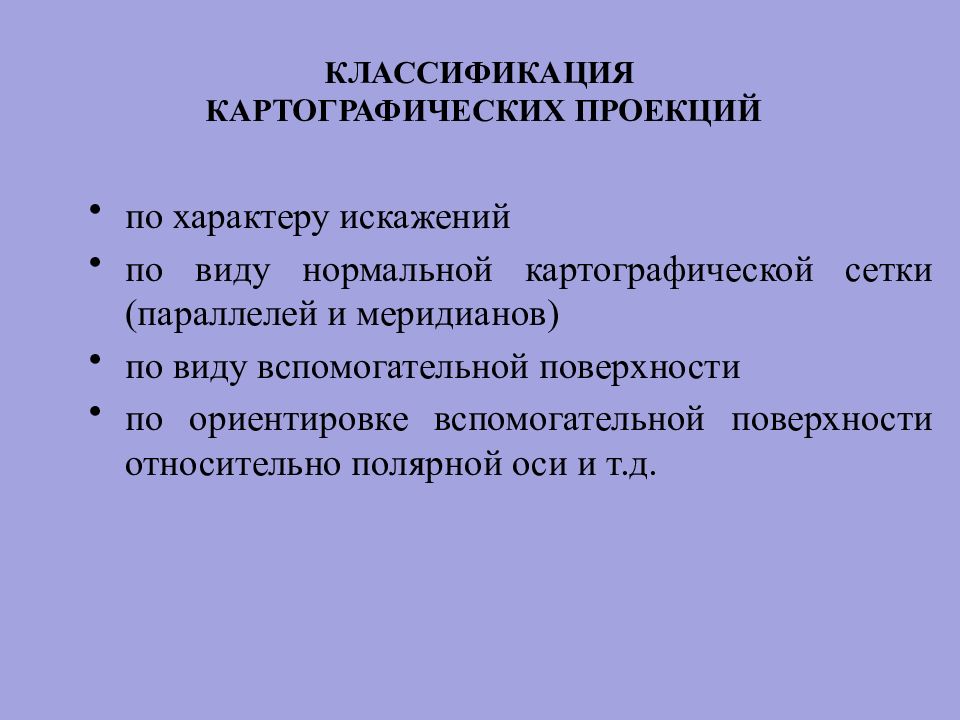

по характеру искажений по виду нормальной картографической сетки (параллелей и меридианов) по виду вспомогательной поверхности по ориентировке вспомогательной поверхности относительно полярной оси и т.д.

Изображение слайда

Слайд 16

Классификация проекций по характеру искажений

Изображение слайда

Слайд 17

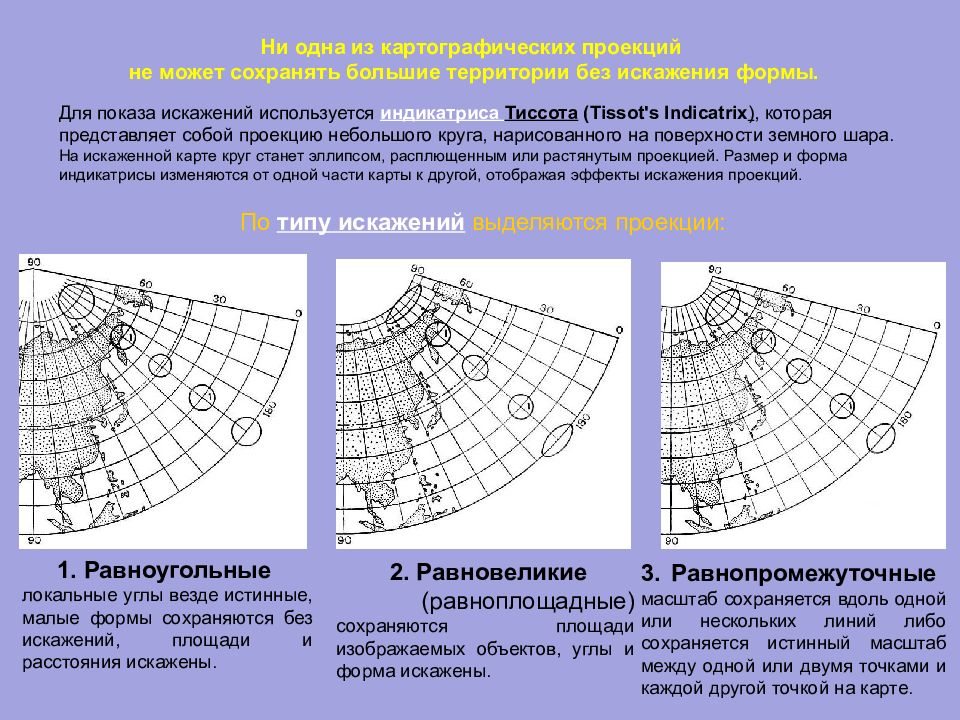

Ни одна из картографических проекций не может сохранять большие территории без искажения формы. Для показа искажений используется индикатриса Тиссота (Tissot's Indicatrix ), которая представляет собой проекцию небольшого круга, нарисованного на поверхности земного шара. На искаженной карте круг станет эллипсом, расплющенным или растянутым проекцией. Размер и форма индикатрисы изменяются от одной части карты к другой, отображая эффекты искажения проекций. По типу искажений выделяются проекции: 1. Равноугольные локальные углы везде истинные, малые формы сохраняются без искажений, площади и расстояния искажены. 2. Равновеликие (равноплощадные) сохраняются площади изображаемых объектов, углы и форма искажены. 3. Равнопромежуточные масштаб сохраняется вдоль одной или нескольких линий либо сохраняется истинный масштаб между одной или двумя точками и каждой другой точкой на карте.

Изображение слайда

Слайд 18

на равновеликой проекции Искажения на равноугольной проекции на равнопромежуточной проекции

Изображение слайда

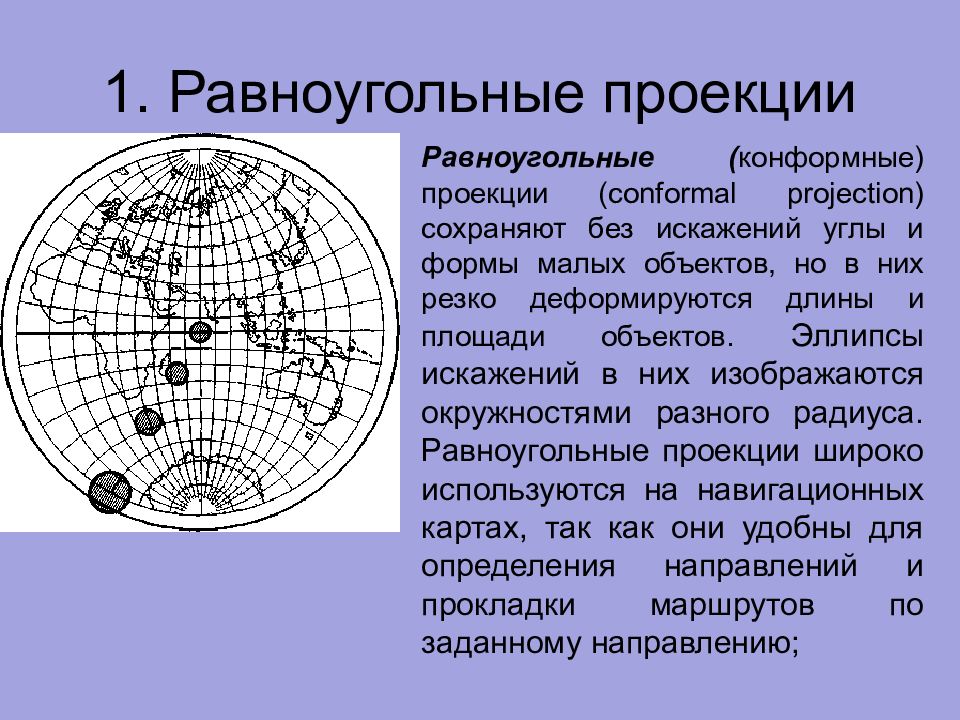

Слайд 19: 1. Равноугольные проекции

Равноугольные ( конформные) проекции ( conformal projection ) сохраняют без искажений углы и формы малых объектов, но в них резко деформируются длины и площади объектов. Эллипсы искажений в них изображаются окружностями разного радиуса. Равноугольные проекции широко используются на навигационных картах, так как они удобны для определения направлений и прокладки маршрутов по заданному направлению;

Изображение слайда

Слайд 20

Изображение слайда

Слайд 21: 2. Равновеликие проекции

Равновеликие проекции ( equivalente projection ) не искажают площадей, но в них искажены углы и формы объектов. Применим для определения площадей и землепользования.

Изображение слайда

Слайд 22

Изображение слайда

Слайд 23: 3. Равнопромежуточная проекция

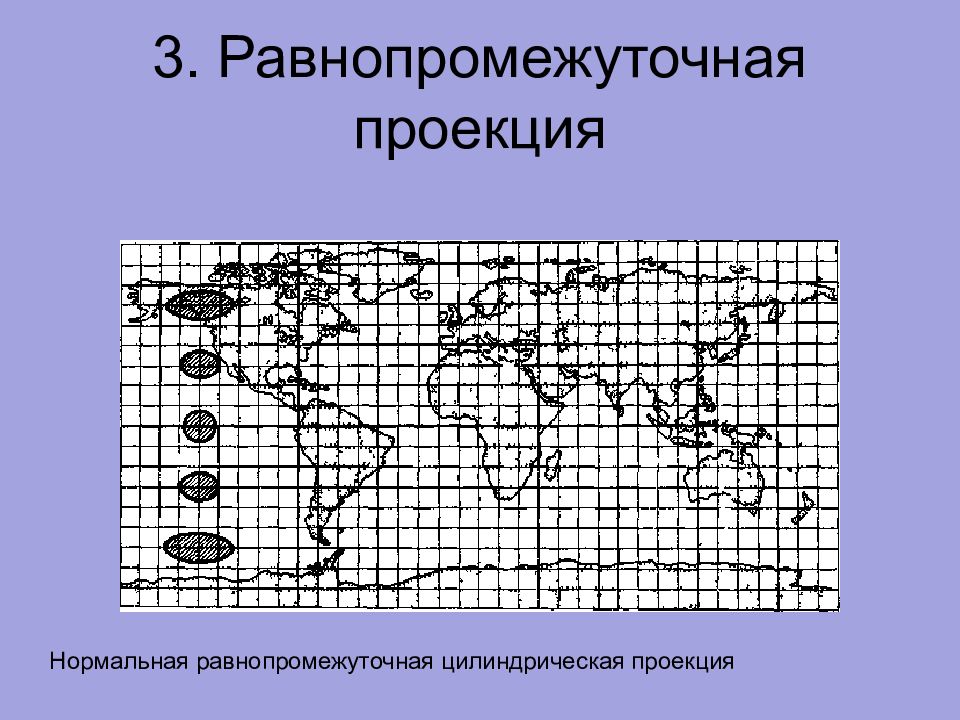

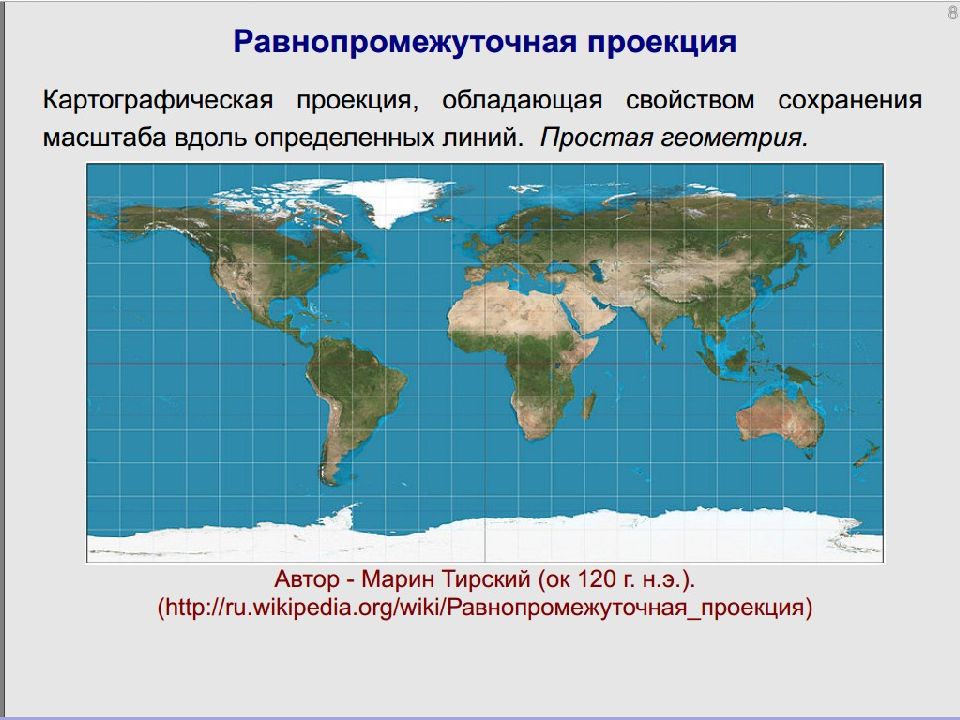

Нормальная равнопромежуточная цилиндрическая проекция

Изображение слайда

Слайд 24

Равнопромежуточные (эквидистантные), в которых в равной степени искажаются и углы и площади. Масштаб длин по одному из главных направлений (меридианам или параллелям) остается постоянным, т.е. сохраняется длина одной из осей эллипса

Изображение слайда

Слайд 25

Изображение слайда

Слайд 26: 4. Произвольные проекции

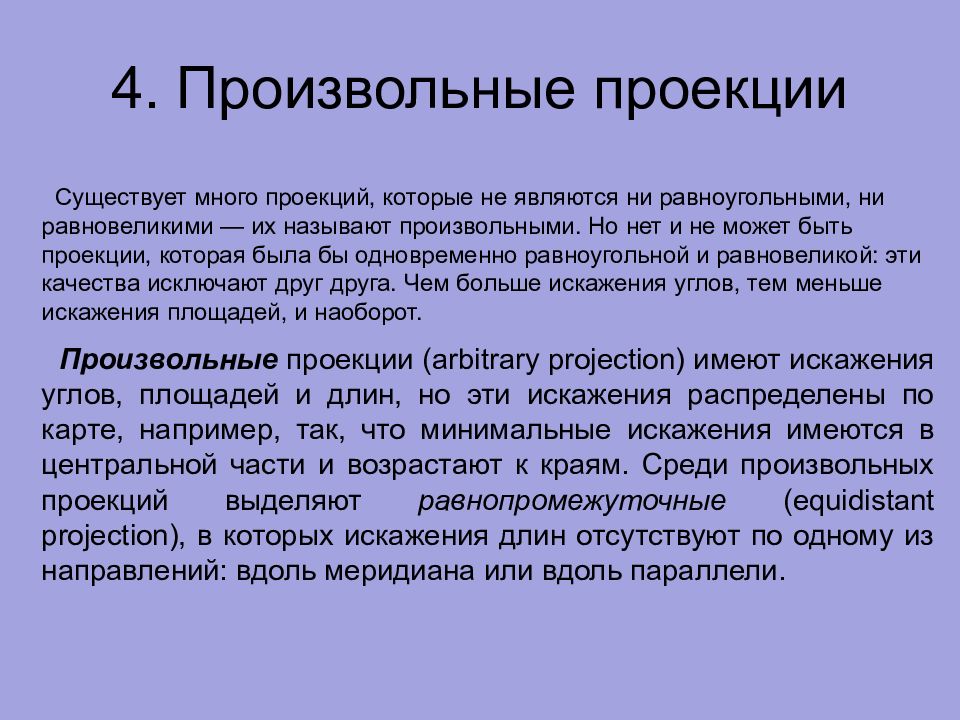

Существует много проекций, которые не являются ни рав н оугольными, ни равновеликими — их называют произвольными. Но нет и не может быть проекции, которая была бы одновременно равноугольной и равновеликой: эти качества исключают друг друга. Чем больше искажения углов, тем меньше искажения площадей, и наоборот. Произвольные проекции ( arbitrary projection ) имеют искажения углов, площадей и длин, но эти искажения распределены по карте, например, так, что минимальные искажения имеются в центральной части и возрастают к краям. Среди произвольных проекций выделяют равнопромежуточные ( equidistant projection ), в которых искажения длин отсутствуют по одному из направлений: вдоль меридиана или вдоль параллели.

Изображение слайда

Слайд 27: ИСКАЖЕНИЯ В ЦИЛИНДРИЧЕСКИХ ПРОЕКЦИЯХ

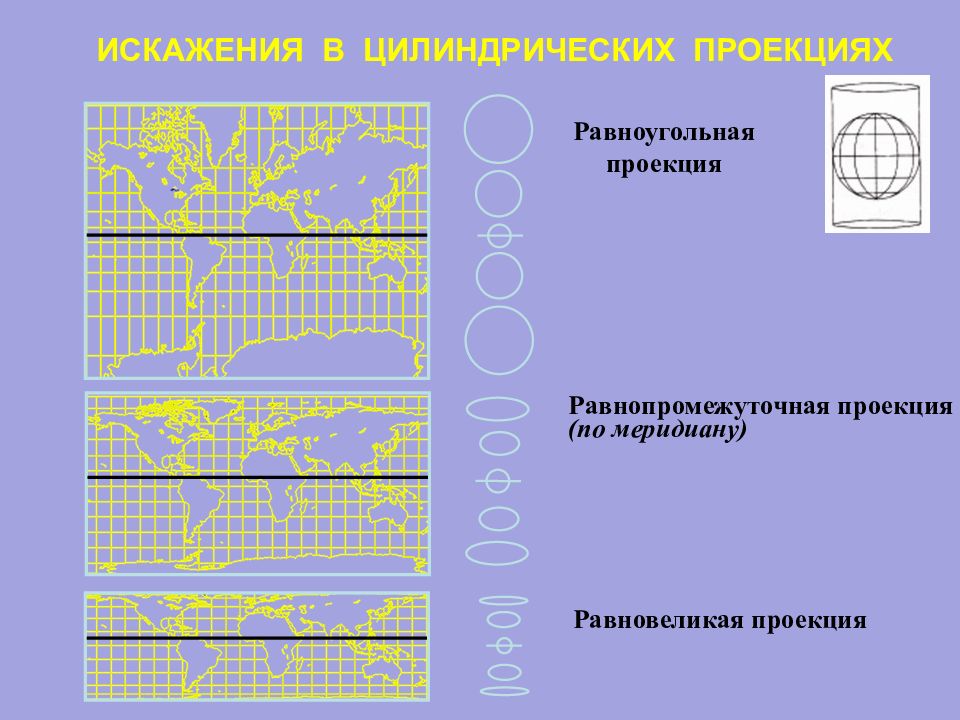

Равноугольная проекция Равнопромежуточная проекция (по меридиану) Равновеликая проекция

Изображение слайда

Слайд 28: ВИД ЭЛЛИПСА ИСКАЖЕНИЙ В ПРОЕКЦИЯХ

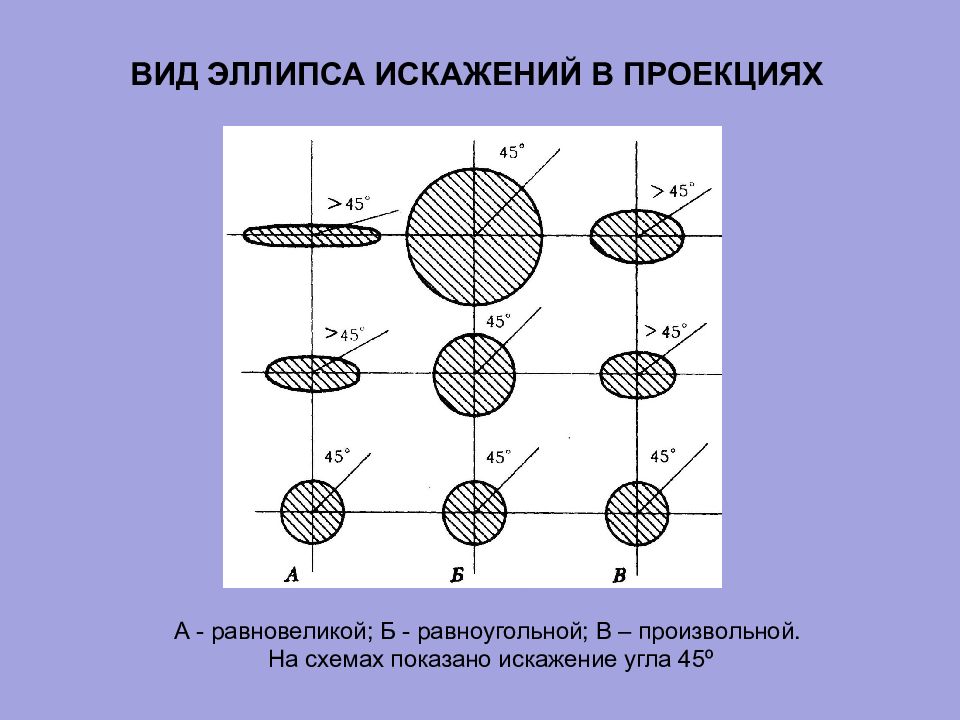

А - равновеликой; Б - равноугольной; В – произвольной. На схемах показано искажение угла 45º

Изображение слайда

Слайд 29: ИЗОКОЛЫ – ЛИНИИ РАВНЫХ ИСКАЖЕНИЙ

Псевдоцилиндрические проекции для карт Мира с изоколами, отражающими искажения углов, форм и площадей

Изображение слайда

Слайд 30: ИСКАЖЕНИЯ В КОНИЧЕСКИХ ПРОЕКЦИЯХ

Нормальная коническая секущая проекция Искажения минимальны в полосе между 40 и 60 о с.ш.

Изображение слайда

Слайд 31: ИСКАЖЕНИЯ В АЗИМУАЛЬНЫХ ПРОЕКЦИЯХ

Нормальная (полярная) проекция Постеля. Искажения в пределах всей Антарктиды не превышают 3 – 4 %

Изображение слайда

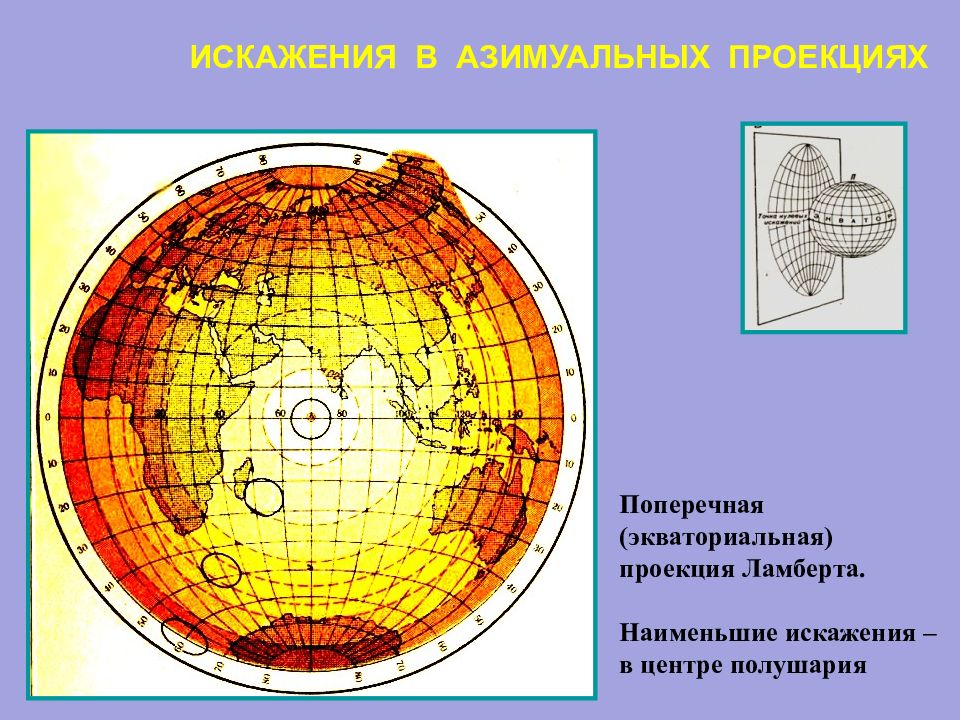

Слайд 32: ИСКАЖЕНИЯ В АЗИМУАЛЬНЫХ ПРОЕКЦИЯХ

Поперечная (экваториальная) проекция Ламберта. Наименьшие искажения – в центре полушария

Изображение слайда

Слайд 33: ИСКАЖЕНИЯ В АЗИМУАЛЬНЫХ ПРОЕКЦИЯХ

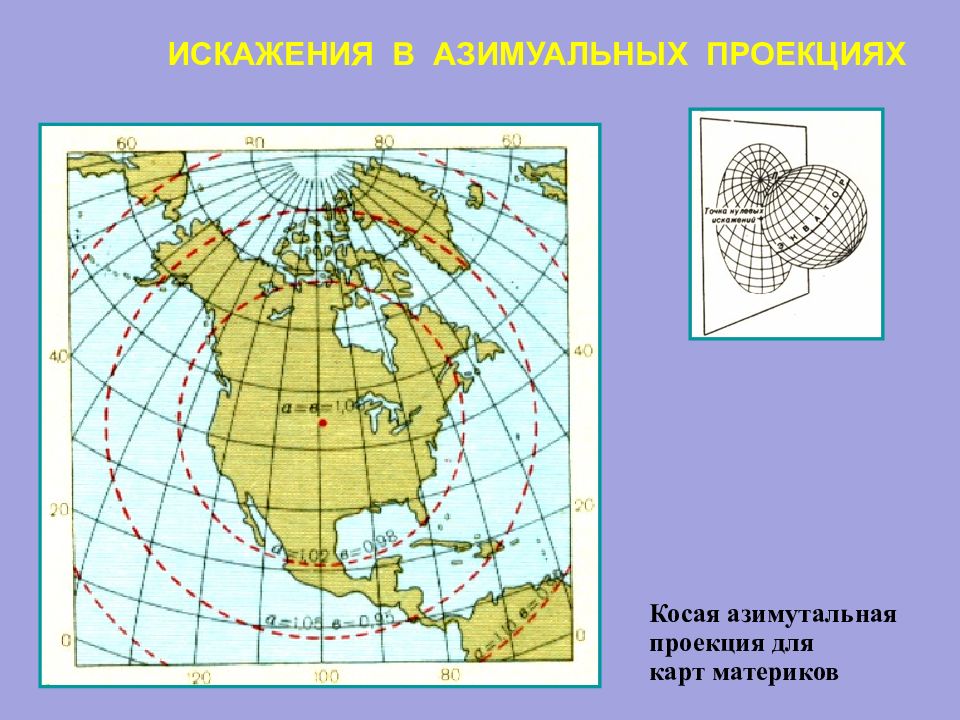

Косая азимутальная проекция для карт материков

Изображение слайда

Слайд 34: ВЫБОР ПРОЕКЦИЙ

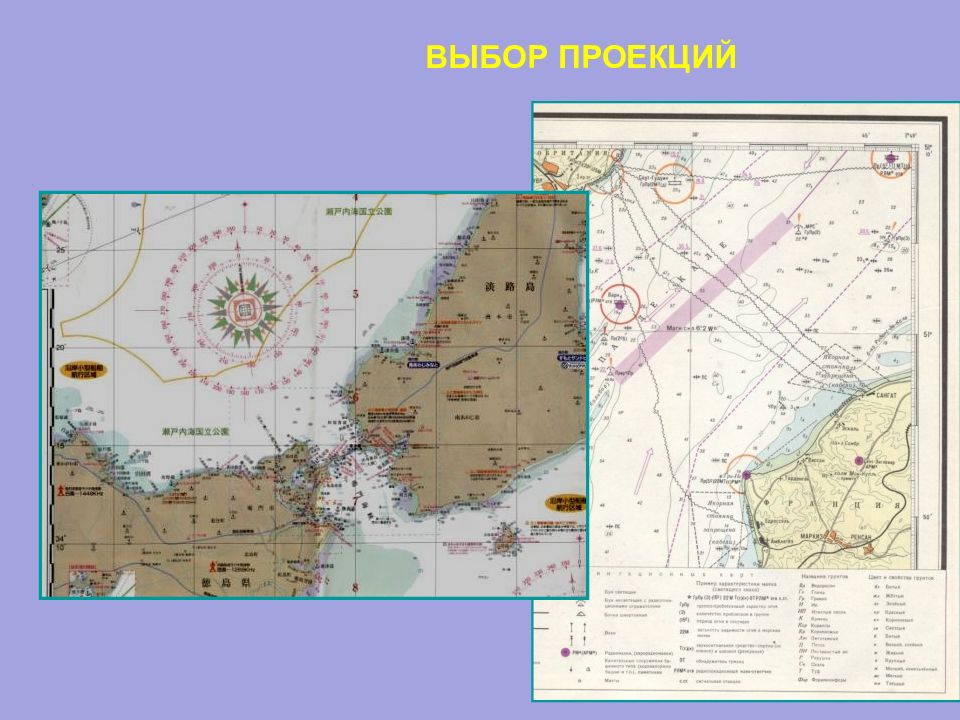

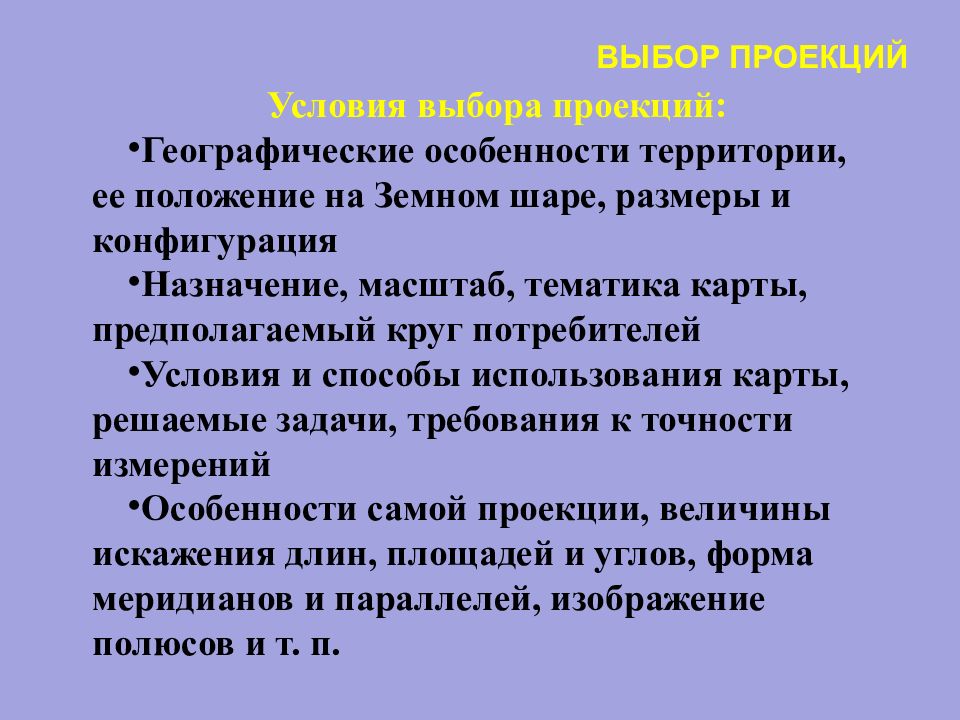

Условия выбора проекций: Географические особенности территории, ее положение на Земном шаре, размеры и конфигурация Назначение, масштаб, тематика карты, предполагаемый круг потребителей Условия и способы использования карты, решаемые задачи, требования к точности измерений Особенности самой проекции, величины искажения длин, площадей и углов, форма меридианов и параллелей, изображение полюсов и т. п.

Изображение слайда

Слайд 35: ВЫБОР ПРОЕКЦИЙ

Цилиндрическая равноугольная проекция Меркатора Псевдоцилиндрическая ЦНИИГАиК Косая с овальными изоколами

Изображение слайда

Слайд 36: ВЫБОР ПРОЕКЦИЙ

Изображение слайда

Слайд 37: ВЫБОР ПРОЕКЦИЙ

Коническая равнопромежуточная проекция Каврайского Косая цилиндрическая проекция Соловьева Контуры России в разных проекциях

Изображение слайда

Слайд 38: В ЦЕНТРЕ МИРА

Атлас «Погляд на Укра i ну – Look at Ukraine », 1998

Изображение слайда

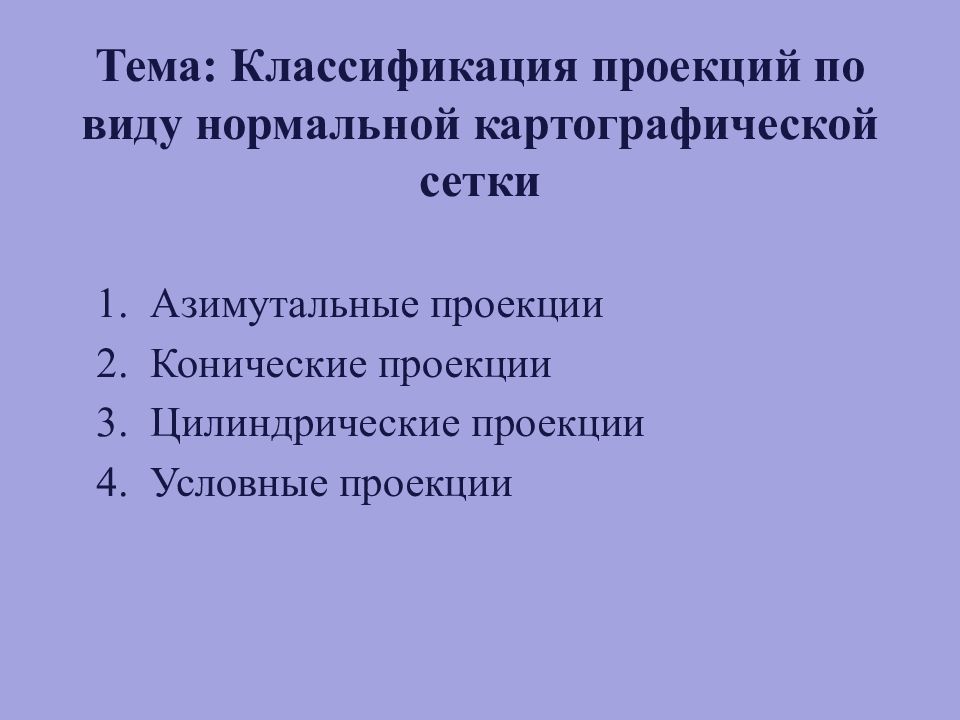

Слайд 39: Тема: Классификация проекций по виду нормальной картографической сетки

Азимутальные проекции Конические проекции Цилиндрические проекции Условные проекции

Изображение слайда

Слайд 40

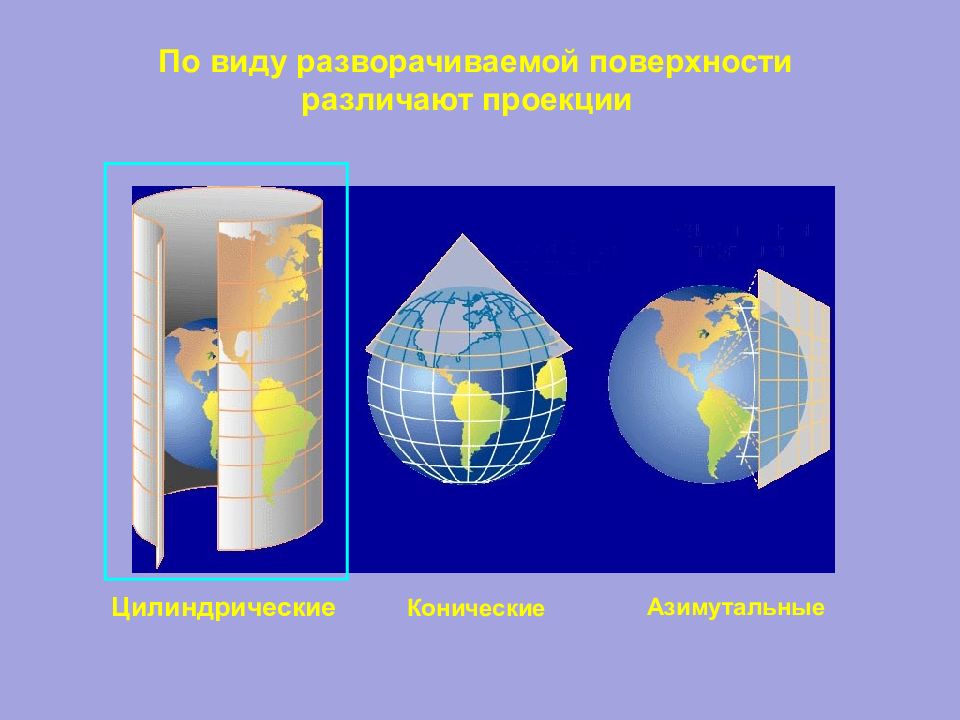

По виду разворачиваемой поверхности различают проекции Цилиндрические Конические Азимутальные

Изображение слайда

Слайд 41

Коническая Цилиндрическая Азимутальная

Изображение слайда

Слайд 42: КЛАССИФИКАЦИЯ ПРОЕКЦИЙ ПО ВИДУ ВСПОМОГАТЕЛЬНОЙ ПОВЕРХНОСТИ ДЛЯ ПРОЕКТИРОВАНИЯ

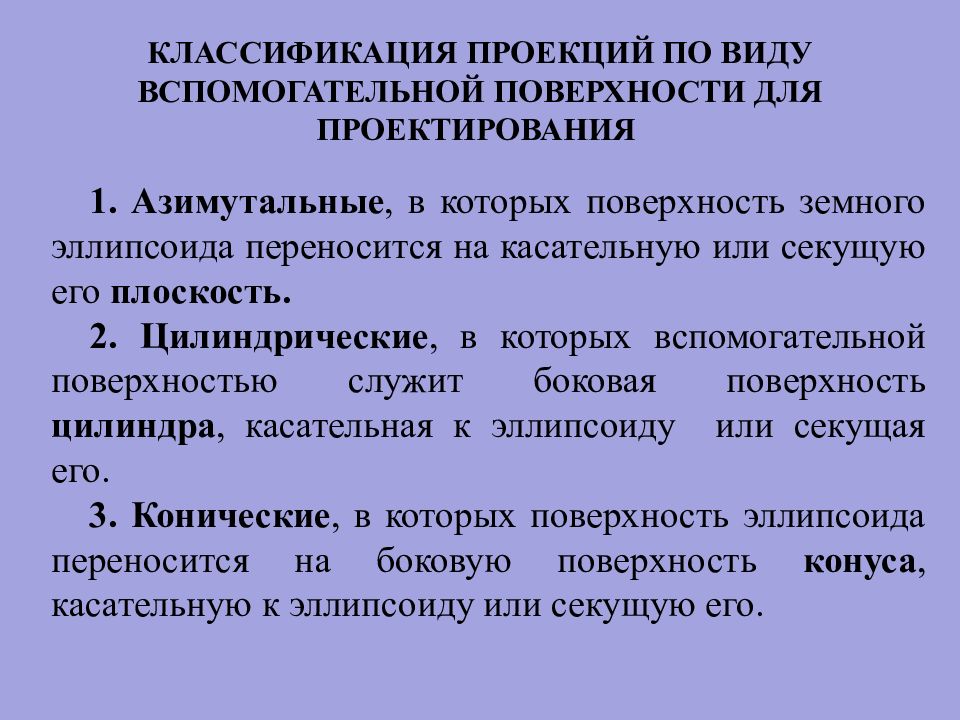

1. Азимутальные, в которых поверхность земного эллипсоида переносится на касательную или секущую его плоскость. 2. Цилиндрические, в которых вспомогательной поверхностью служит боковая поверхность цилиндра, касательная к эллипсоиду или секущая его. 3. Конические, в которых поверхность эллипсоида переносится на боковую поверхность конуса, касательную к эллипсоиду или секущую его.

Изображение слайда

Слайд 43

Проекция карты – процесс трансформации географических координат (широта, долгота) в плановые ( x, y ). разворачиваемая поверхность (плоскость, конус, цилиндр) – поверхность, которая может быть сделана плоской без растяжения, посредством разрезания вдоль определённых линий и разворачивания. В создании проекций участвуют 2 элемента: фигура Земли (плоскость, сфера, сфероид)

Изображение слайда

Слайд 44

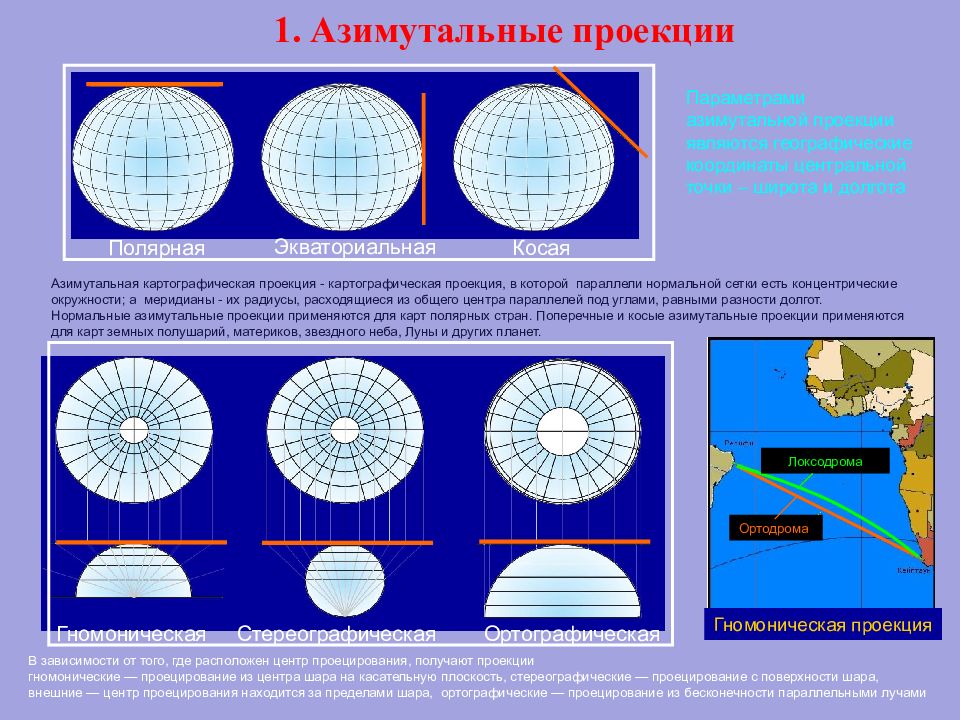

Азимутальная картографическая проекция - картографическая проекция, в которой параллели нормальной сетки есть концентрические окружности; а меридианы - их радиусы, расходящиеся из общего центра параллелей под углами, равными разности долгот. Нормальные азимутальные проекции применяются для карт полярных стран. Поперечные и косые азимутальные проекции применяются для карт земных полушарий, материков, звездного неба, Луны и других планет. Полярная Экваториальная Косая Гномоническая Стереографическая Ортографическая 1. Азимутальные проекции Параметрами азимутальной проекции являются географические координаты центральной точки – широта и долгота В зависимости от того, где расположен центр проецирования, получают проекции гномонические — проецирование из центра шара на касательную плоскость, стереографические — проецирование с поверхности шара, внешние — центр проецирования находится за пределами шара, ортографические — проецирование из бесконечности параллельными лучами Гномоническая проекция Ортодрома Локсодрома

Изображение слайда

Слайд 45: АЗИМУТАЛЬНЫЕ ПРОЕКЦИИ

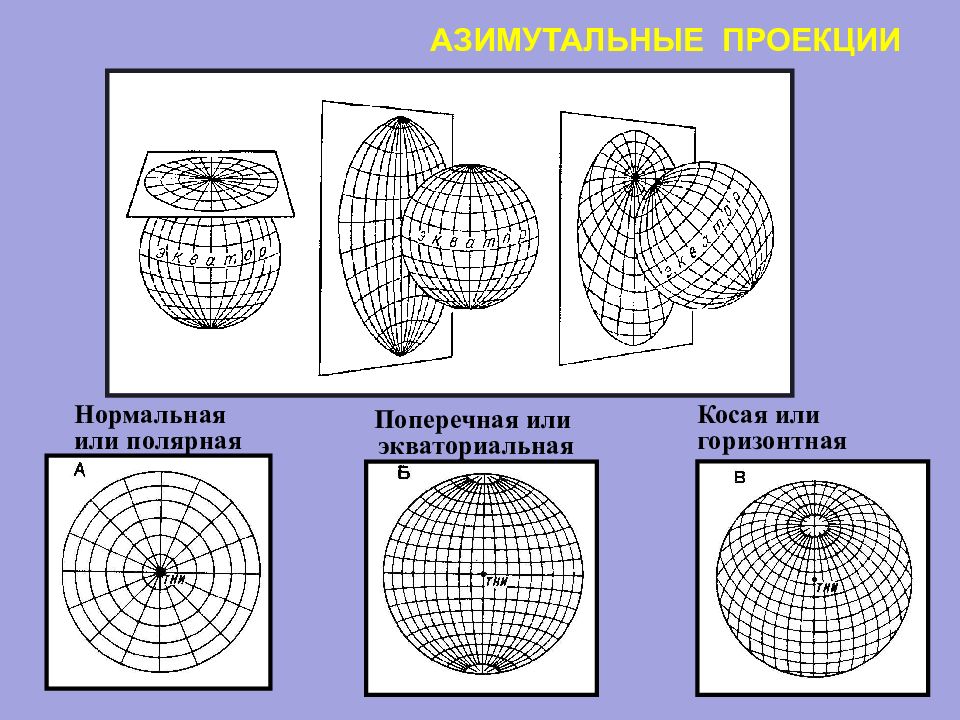

Нормальная или полярная Поперечная или экваториальная Косая или горизонтная

Изображение слайда

Слайд 46: АЗИМУТАЛЬНЫЕ ПРОЕКЦИИ ПОЛУШАРИЙ

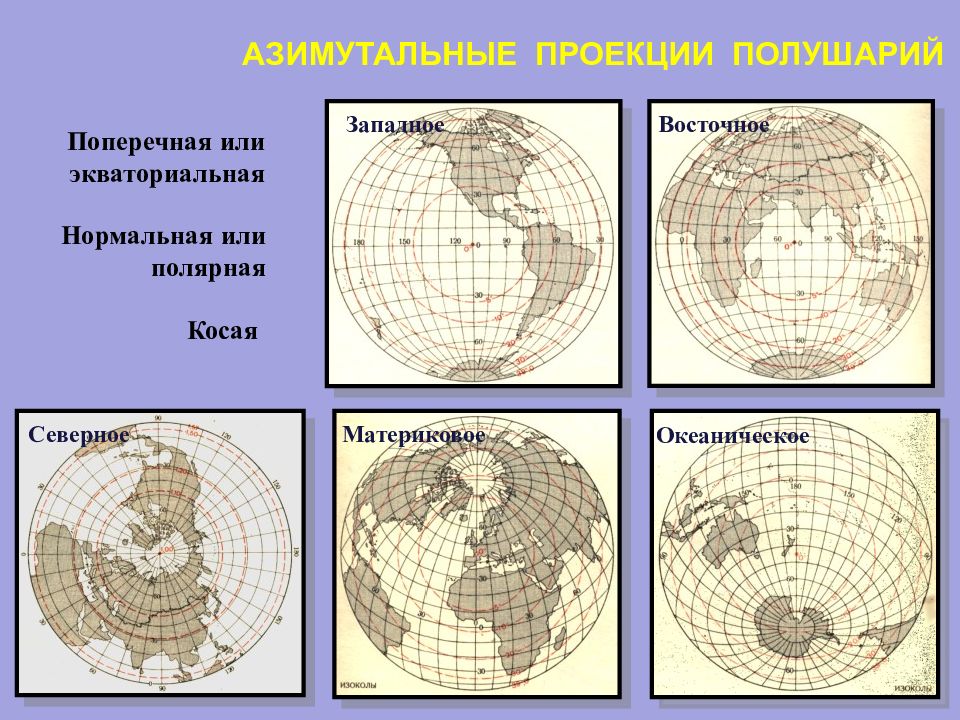

Западное Восточное Северное Материковое Океаническое АЗИМУТАЛЬНЫЕ ПРОЕКЦИИ ПОЛУШАРИЙ Поперечная или экваториальная Нормальная или полярная Косая

Изображение слайда

Слайд 47

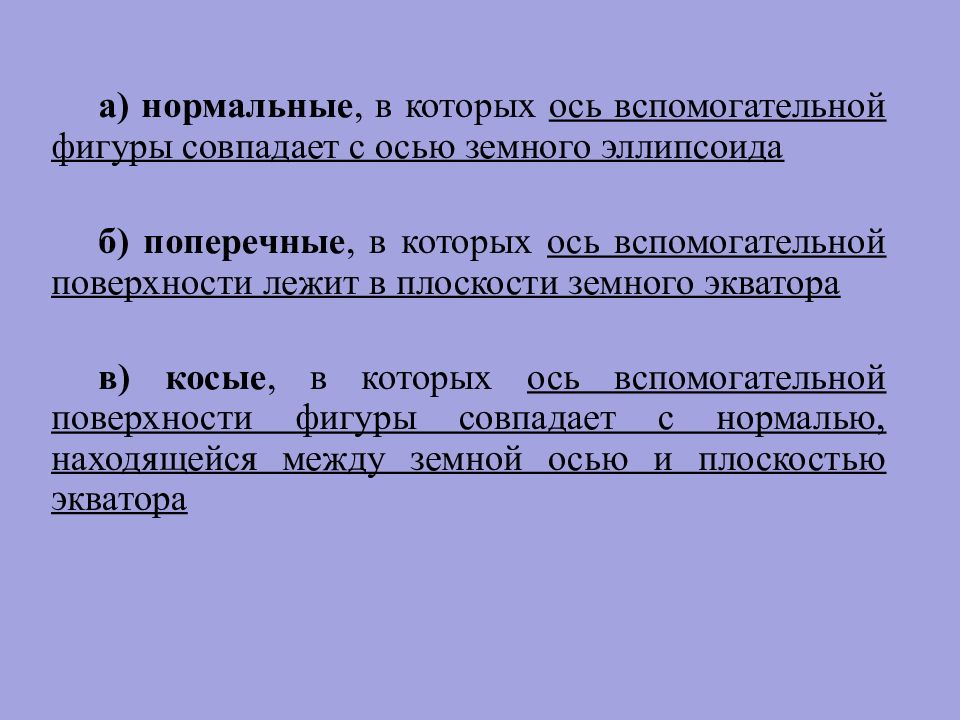

а) нормальные, в которых ось вспомогательной фигуры совпадает с осью земного эллипсоида б) поперечные, в которых ось вспомогательной поверхности лежит в плоскости земного экватора в) косые, в которых ось вспомогательной поверхности фигуры совпадает с нормалью, находящейся между земной осью и плоскостью экватора

Изображение слайда

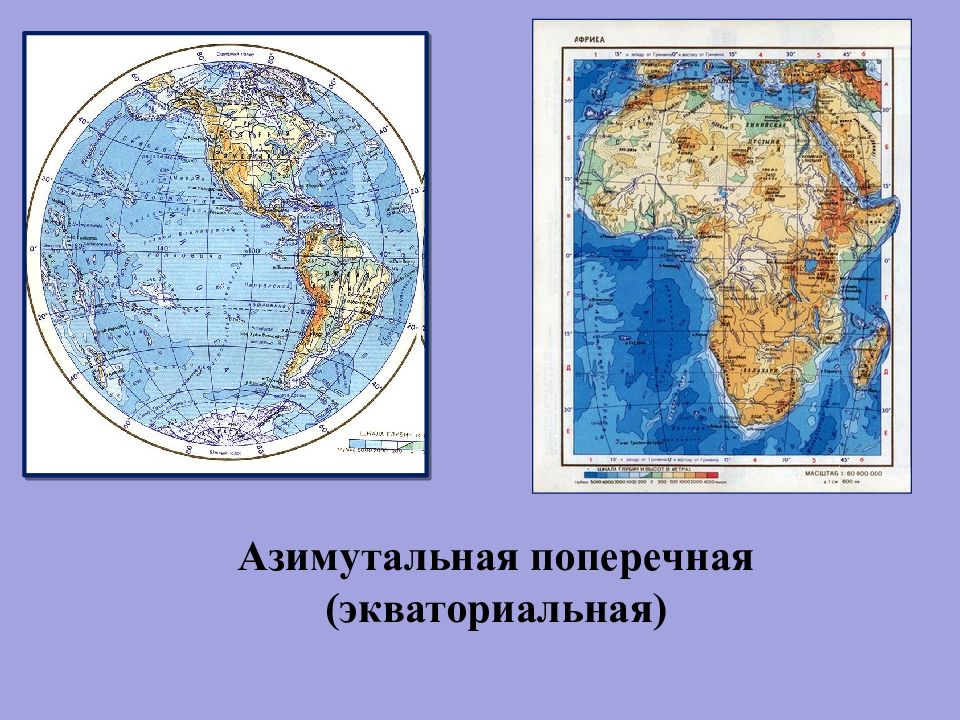

Слайд 48: Азимутальная поперечная (экваториальная)

Изображение слайда

Слайд 49: Азимутальная косая

Изображение слайда

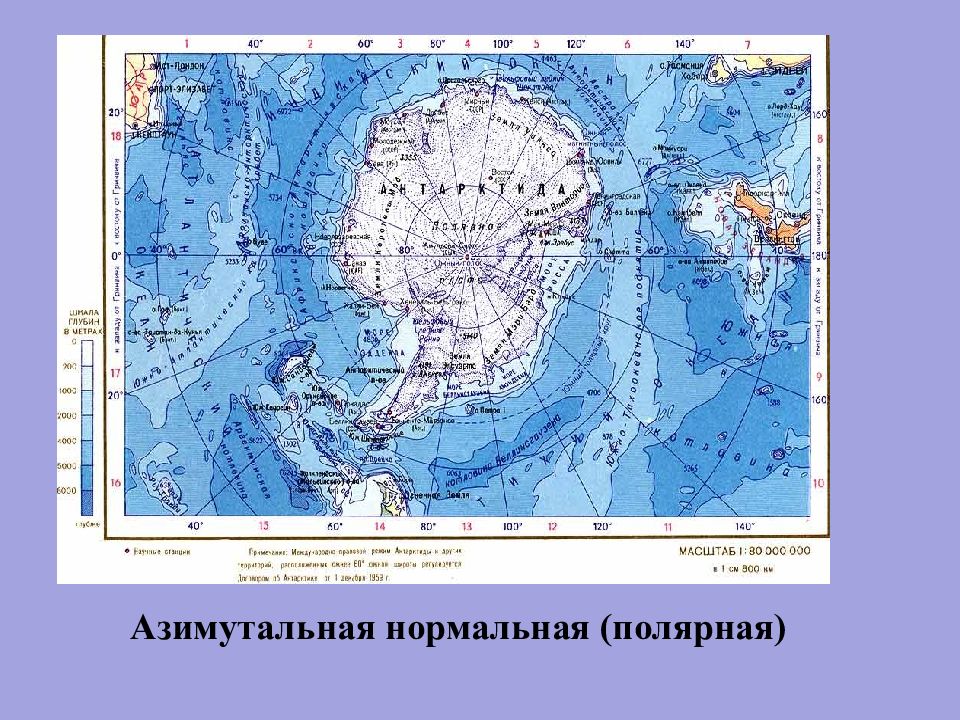

Слайд 50: Азимутальная нормальная (полярная)

Изображение слайда

Слайд 51: АЗИМУТАЛЬНЫЕ ПРОЕКЦИИ

Проекции различаются по положению точки, из которой ведется проектирование Гномоническая Стереографическая Внешняя Ортографическая ПЛОСКОСТЬ ПРОЕЦИРОВАНИЯ

Изображение слайда

Слайд 52: КАК ВЫБИРАЮТ ПРОЕКЦИЮ

Карты Северного Ледовитого океана или Антарктиды лучше всего составлять в азимутальной проекции, расположив воображаемую вспомогательную плоскость так, чтобы она касалась полюса. Тогда растяжения в полярных областях Земли окажутся минимальными.

Изображение слайда

Слайд 53

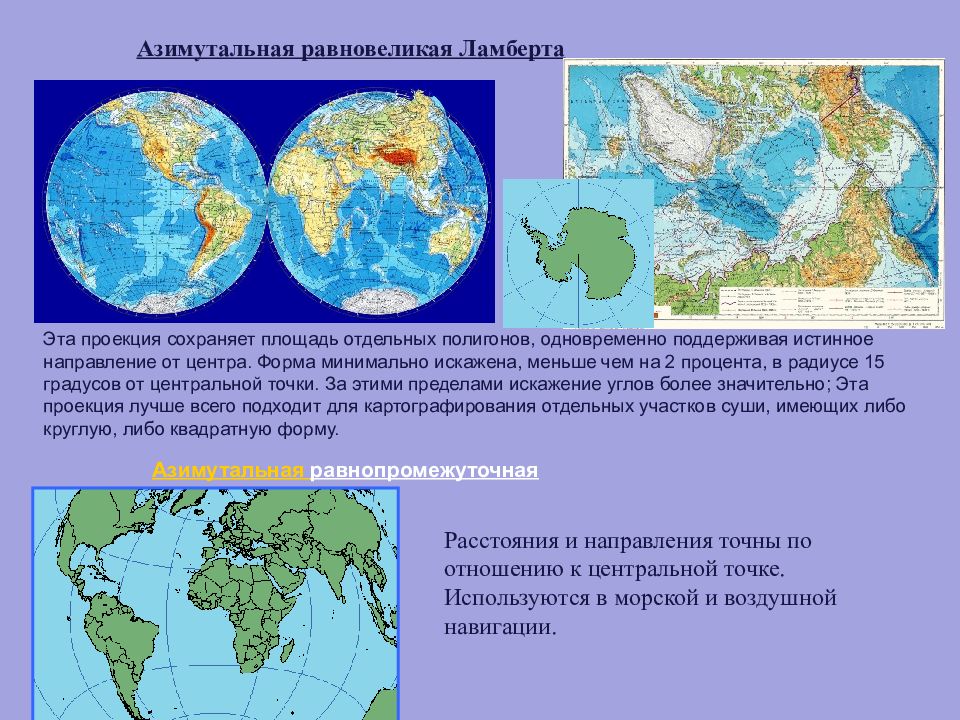

Азимутальная равнопромежуточная Расстояния и направления точны по отношению к центральной точке. Используются в морской и воздушной навигации. Азимутальная равновеликая Ламберта Эта проекция сохраняет площадь отдельных полигонов, одновременно поддерживая истинное направление от центра. Форма минимально искажена, меньше чем на 2 процента, в радиусе 15 градусов от центральной точки. За этими пределами искажение углов более значительно; Эта проекция лучше всего подходит для картографирования отдельных участков суши, имеющих либо круглую, либо квадратную форму.

Изображение слайда

Слайд 54

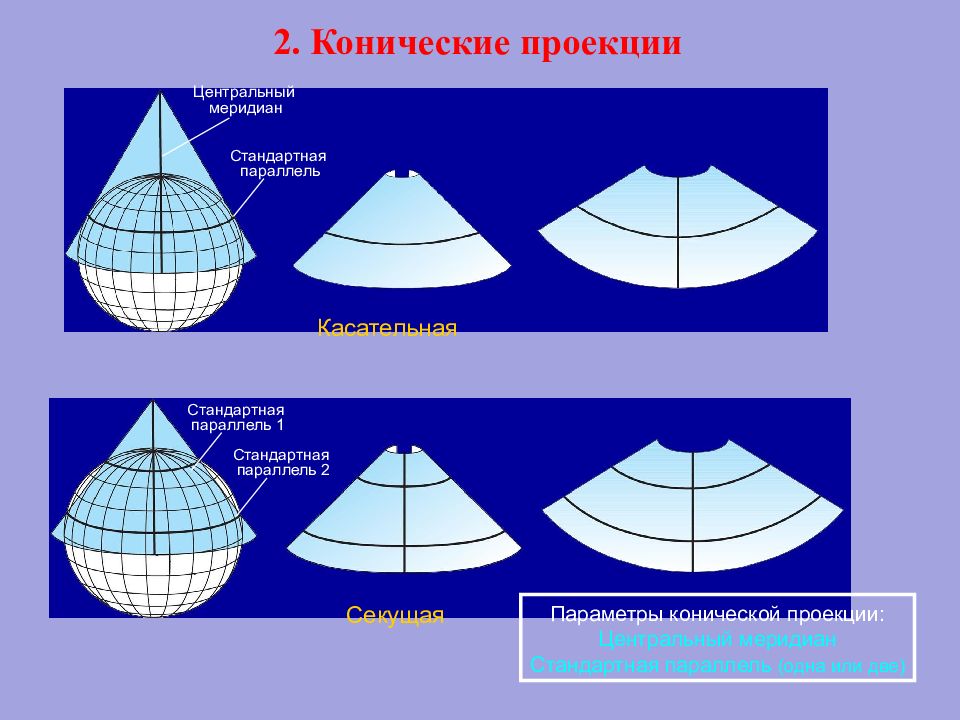

2. Конические проекции Касательная Секущая Стандартная параллель Центральный меридиан Стандартная параллель 1 Стандартная параллель 2 Параметры конической проекции: Центральный меридиан Стандартная параллель (одна или две)

Изображение слайда

Слайд 55

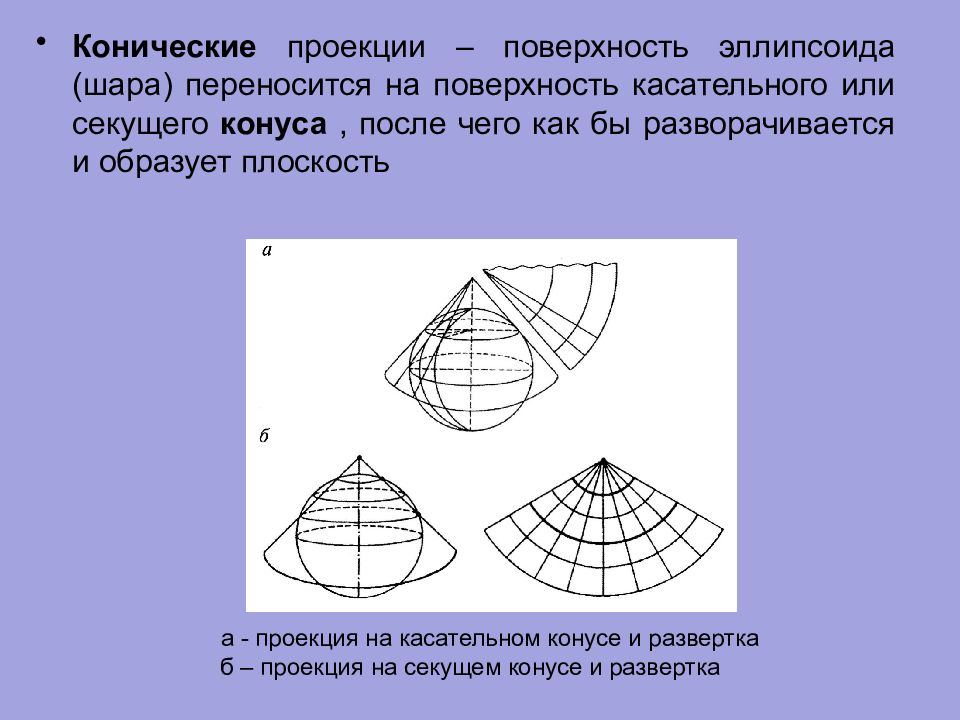

Конические проекции – поверхность эллипсоида (шара) переносится на поверхность касательного или секущего конуса, после чего как бы разворачивается и образует плоскость а - проекция на касательном конусе и развертка б – проекция на секущем конусе и развертка

Изображение слайда

Слайд 56: КОНИЧЕСКИЕ ПРОЕКЦИИ

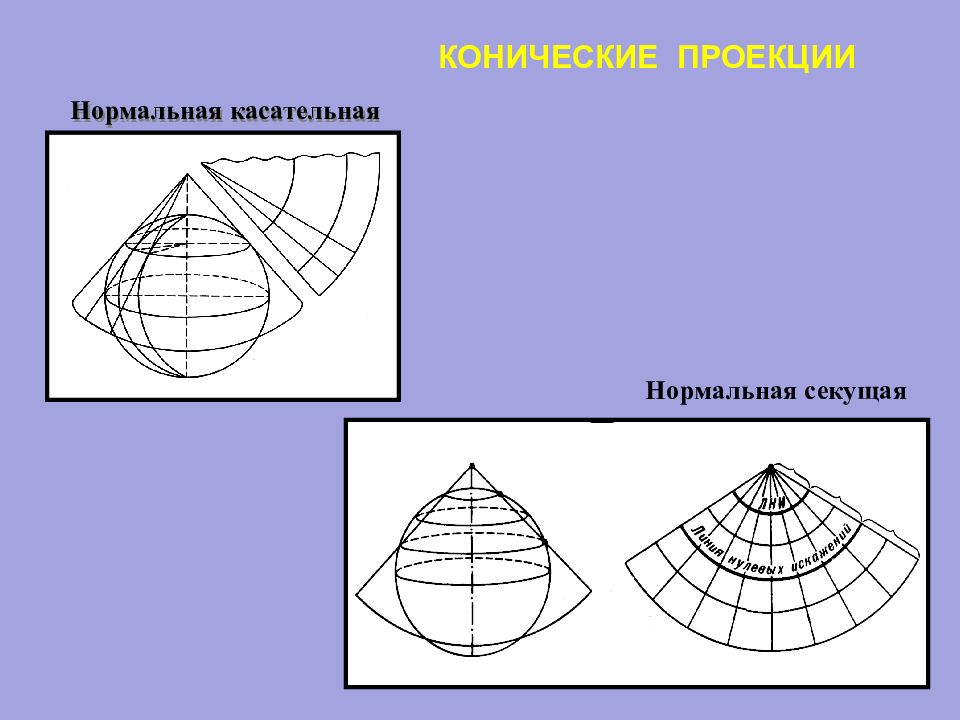

Нормальная касательная Нормальная секущая

Изображение слайда

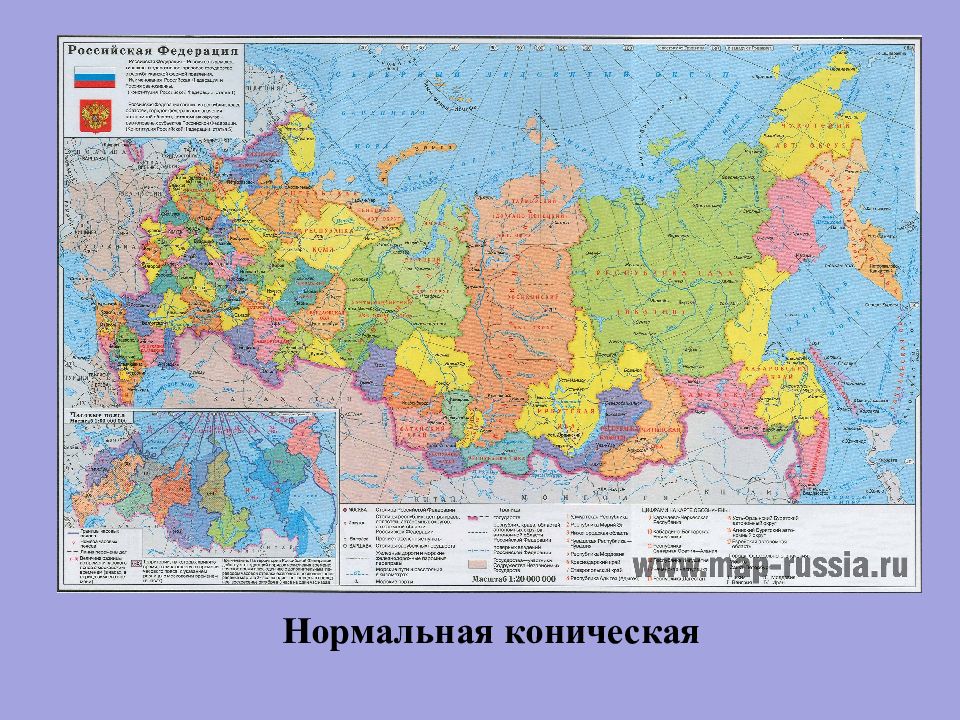

Слайд 57: Нормальная коническая

Изображение слайда

Слайд 58: КОНИЧЕСКИЕ ПРОЕКЦИИ

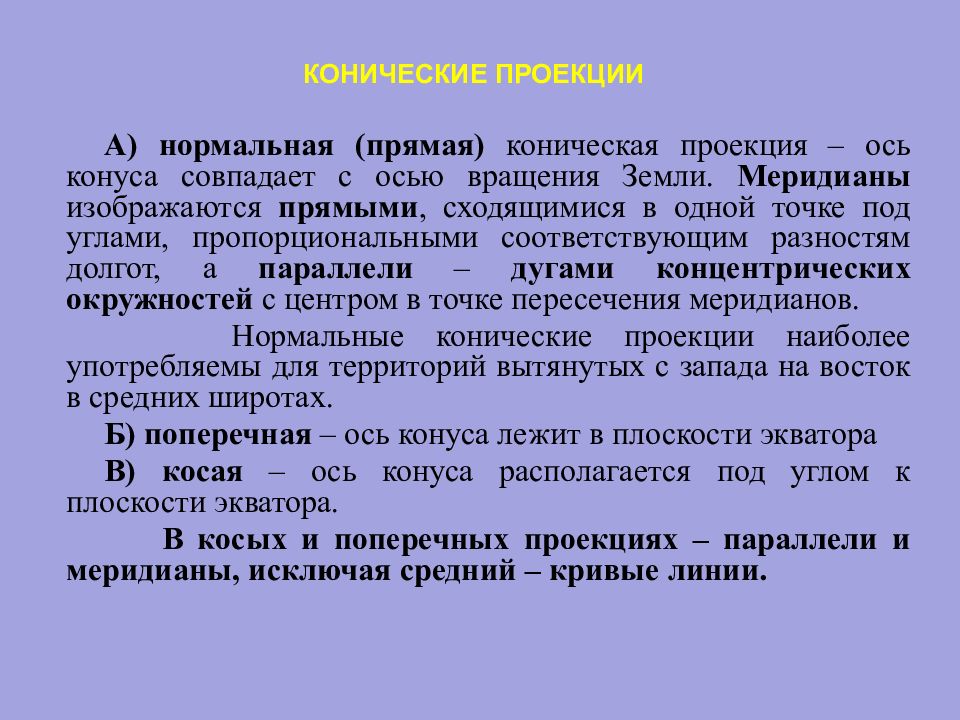

А) нормальная (прямая) коническая проекция – ось конуса совпадает с осью вращения Земли. Меридианы изображаются прямыми, сходящимися в одной точке под углами, пропорциональными соответствующим разностям долгот, а параллели – дугами концентрических окружностей с центром в точке пересечения меридианов. Нормальные конические проекции наиболее употребляемы для территорий вытянутых с запада на восток в средних широтах. Б) поперечная – ось конуса лежит в плоскости экватора В) косая – ось конуса располагается под углом к плоскости экватора. В косых и поперечных проекциях – параллели и меридианы, исключая средний – кривые линии.

Изображение слайда

Слайд 59

Параметры: стандартная параллель 1 - 47 °, стандартная параллель 2 - 62 °, центральный меридиан 100 ° Коническая равнопромежуточная. Конические проекции Используются для регионального картографирования территорий, расположенных в средних широтах и вытянутых, главным образом, в субширотном направлении. Использовалась в бывшем Советском Союзе для картографирования всей страны. Диапазон широт должен быть ограничен 30 градусами. Рекомендуемый выбор стандартных параллелей можно рассчитать, определив диапазон долгот в градусах с севера на юг и разделив этот диапазон на шесть. Использование “Правила одной шестой” для определения стандартных параллелей означает, что первая стандартная параллель равна южной границе плюс 1/6 диапазона, а вторая стандартная параллель – северной границе минус 1/6 диапазона. Изоколы масштаба длин и площадей Изоколы углов Изоколы – линии равных искажений

Изображение слайда

Слайд 60

Изображение слайда

Слайд 61: Конические проекции

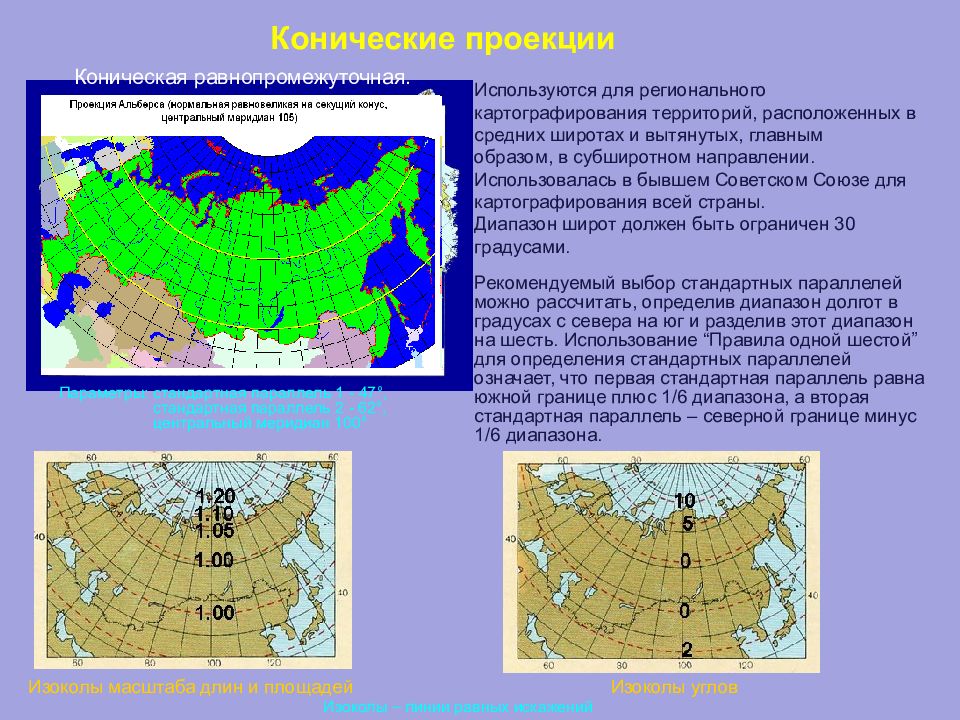

используются для изображения Евразии, Азии и мира. Меридианами в такой проекции являются прямые линии, выходящие из одной точки (полюса), а параллелями — дуги концентрических кругов.

Изображение слайда

Слайд 62: КАК ВЫБИРАЮТ ПРОЕКЦИЮ

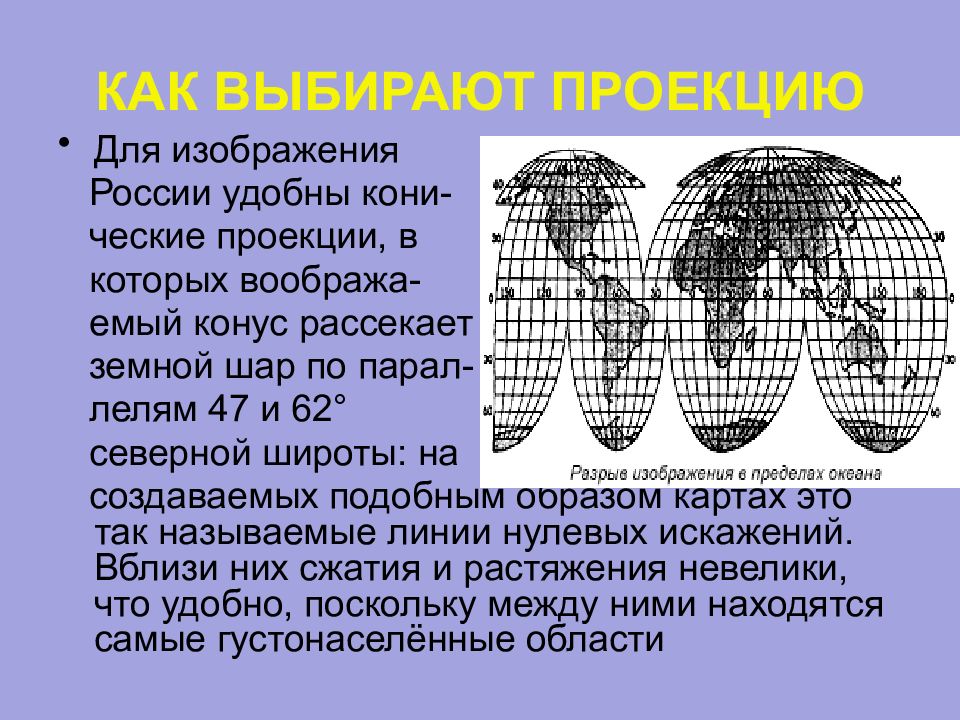

Для изображения России удобны кони - ческие проекции, в которых вообража - емый конус рассекает земной шар по парал - лелям 47 и 62° северной широты: на создаваемых подобным образом картах это так называемые линии нулевых искажений. Вблизи них сжатия и растяжения невелики, что удобно, поскольку между ними находятся самые густонаселённые области

Изображение слайда

Слайд 63

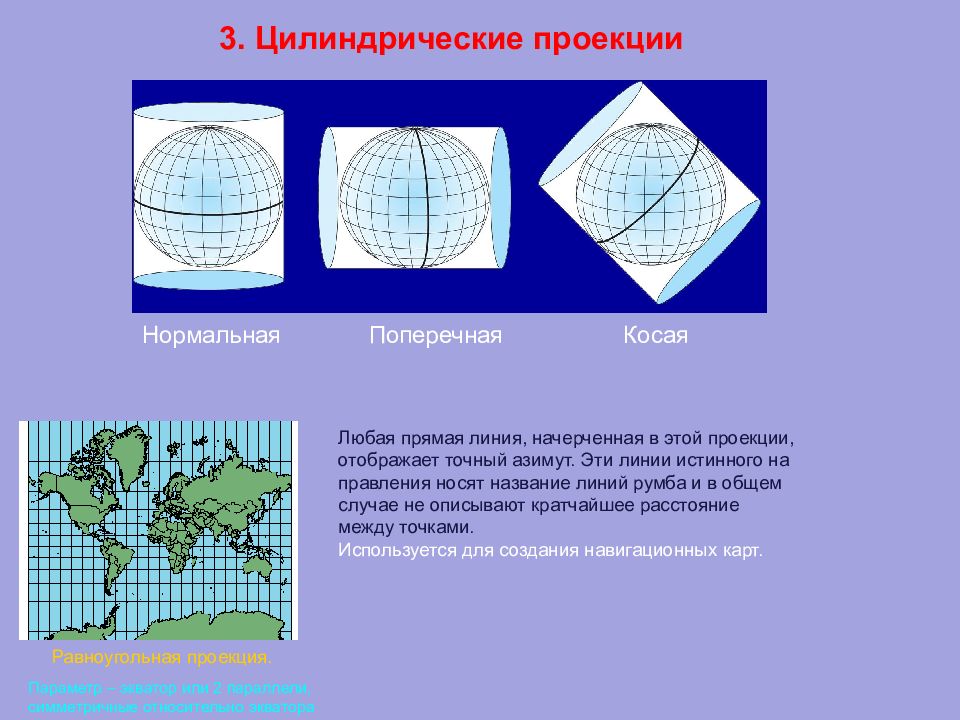

3. Цилиндрические проекции Нормальная Поперечная Косая Параметр – экватор или 2 параллели, симметричные относительно экватора Равноугольная проекция. Любая прямая линия, начерченная в этой проекции, отображает точный азимут. Эти линии истинного на правления носят название линий румба и в общем случае не описывают кратчайшее расстояние между точками. Используется для создания навигационных карт.

Изображение слайда

Слайд 64

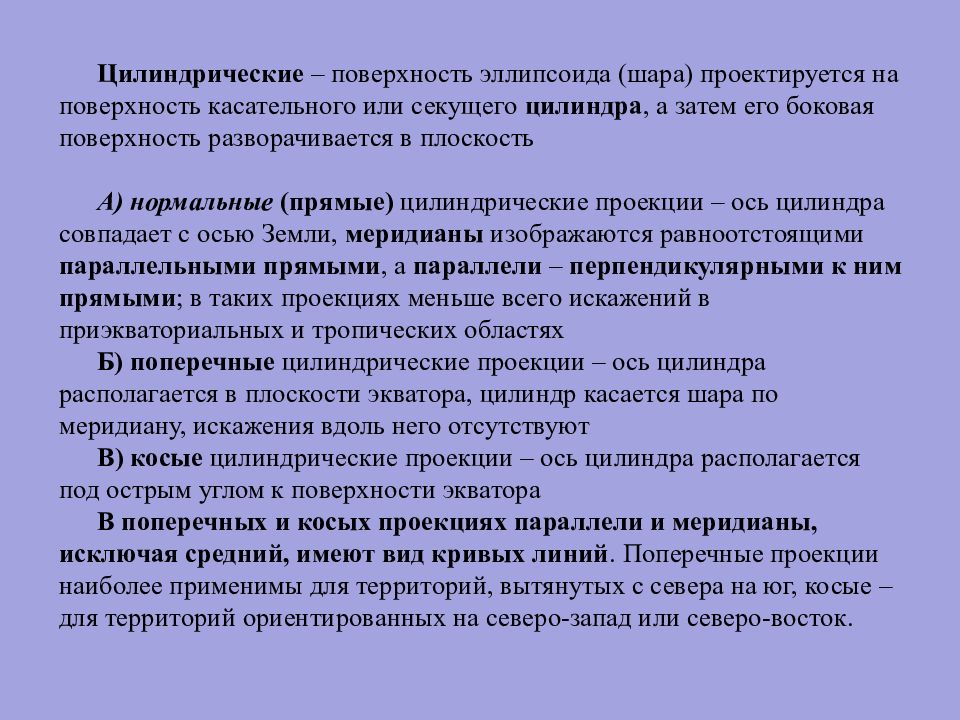

Цилиндрические – поверхность эллипсоида (шара) проектируется на поверхность касательного или секущего цилиндра, а затем его боковая поверхность разворачивается в плоскость А) нормальные (прямые) цилиндрические проекции – ось цилиндра совпадает с осью Земли, меридианы изображаются равноотстоящими параллельными прямыми, а параллели – перпендикулярными к ним прямыми ; в таких проекциях меньше всего искажений в приэкваториальных и тропических областях Б) поперечные цилиндрические проекции – ось цилиндра располагается в плоскости экватора, цилиндр касается шара по меридиану, искажения вдоль него отсутствуют В) косые цилиндрические проекции – ось цилиндра располагается под острым углом к поверхности экватора В поперечных и косых проекциях параллели и меридианы, исключая средний, имеют вид кривых линий. Поперечные проекции наиболее применимы для территорий, вытянутых с севера на юг, косые – для территорий ориентированных на северо-запад или северо-восток.

Изображение слайда

Слайд 65: ЦИЛИНДРИЧЕСКИЕ ПРОЕКЦИИ

а – нормальная цилиндрическая проекция на касательном цилиндре; б – нормальная цилиндрическая проекция на секущем цилиндре; в – косая цилиндрическая проекция на секущем цилиндре; г – поперечная цилиндрическая проекция на касательном цилиндре. Примером поперечной цилиндрической проекции является проекция Гаусса-Крюгера, удобная для проектирования геодезических зон. Используется на топографических картах.

Изображение слайда

Слайд 66: ЦИЛИНДРИЧЕСКИЕ ПРОЕКЦИИ

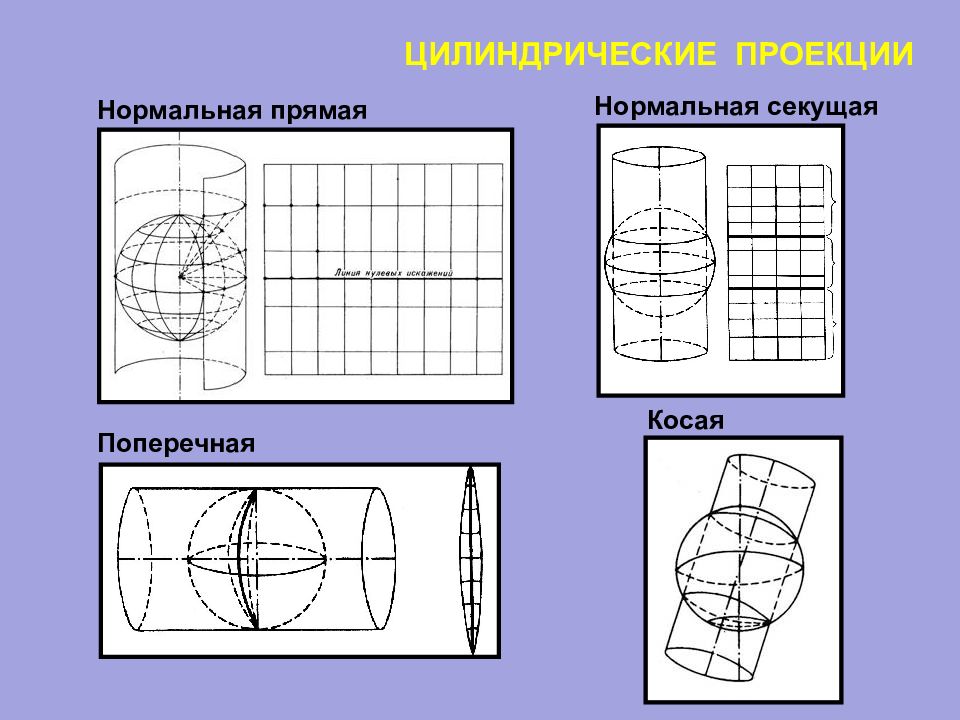

Нормальная прямая Поперечная Косая Нормальная секущая

Изображение слайда

Слайд 67: Нормальная цилиндрическая

Изображение слайда

Слайд 68: Цилиндрические проекции

используются для карт мира (линией наименьших искажений является экватор)

Изображение слайда

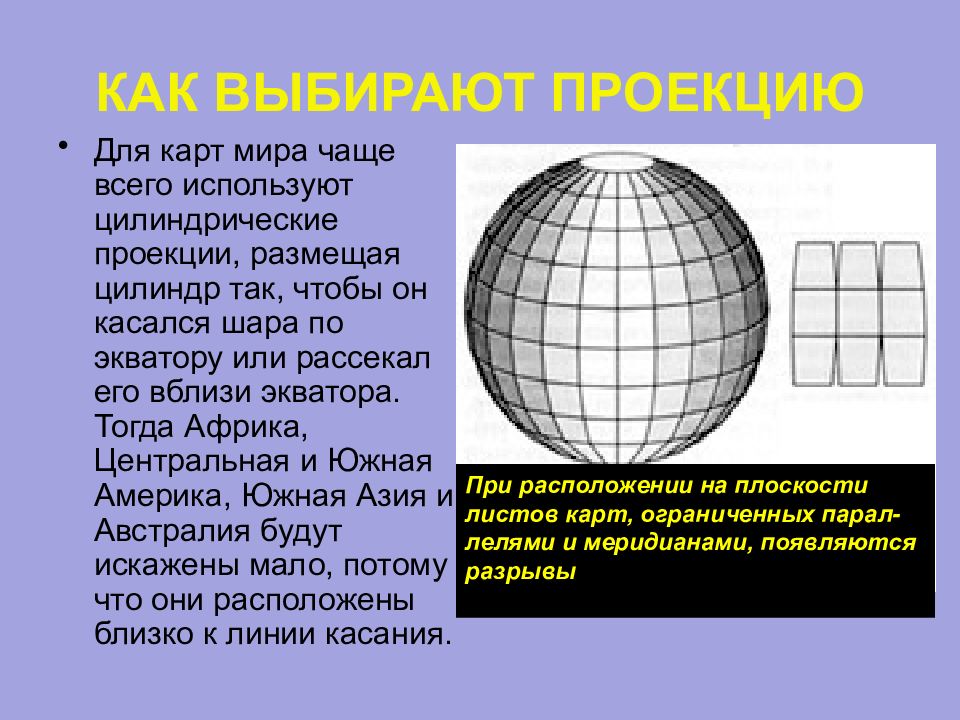

Слайд 69: КАК ВЫБИРАЮТ ПРОЕКЦИЮ

Для карт мира чаще всего используют цилиндрические проекции, размещая цилиндр так, чтобы он касался шара по экватору или рассекал его вблизи экватора. Тогда Африка, Центральная и Южная Америка, Южная Азия и Австралия будут искажены мало, потому что они расположены близко к линии касания. При расположении на плоскости листов карт, ограниченных парал-лелями и меридианами, появляются разрывы

Изображение слайда

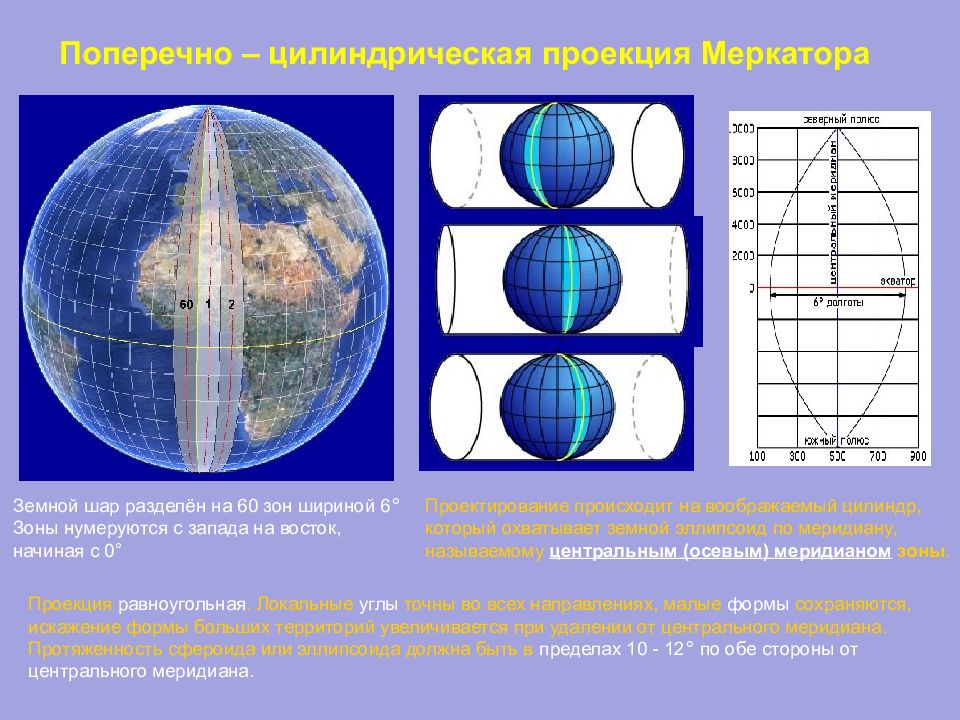

Слайд 70

Поперечно – цилиндрическая проекция Меркатора Земной шар разделён на 60 зон шириной 6 ° Зоны нумеруются с запада на восток, начиная с 0° Проектирование происходит на воображаемый цилиндр, который охватывает земной эллипсоид по меридиану, называемому центральным (осевым) меридианом зоны. Проекция равноугольная. Локальные углы точны во всех направлениях, малые формы сохраняются, искажение формы больших территорий увеличивается при удалении от центрального меридиана. Протяженность сфероида или эллипсоида должна быть в пределах 10 - 12 ° по обе стороны от центрального меридиана.

Изображение слайда

Слайд 71

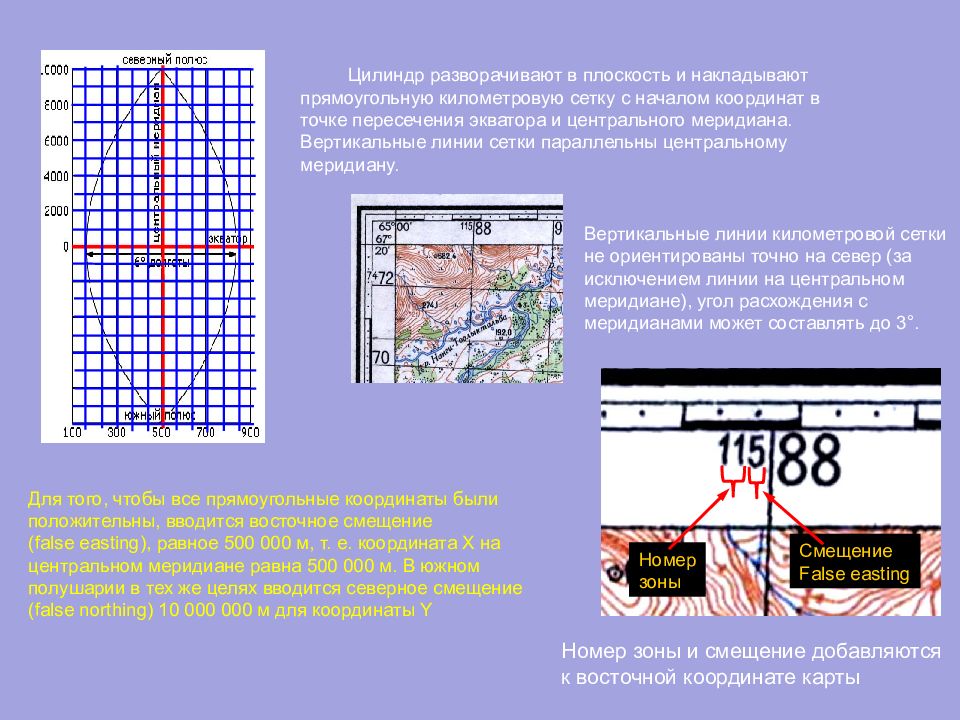

Цилиндр разворачивают в плоскость и накладывают прямоугольную километровую сетку с началом координат в точке пересечения экватора и центрального меридиана. Вертикальные линии сетки параллельны центральному меридиану. Для того, чтобы все прямоугольные координаты были положительны, вводится восточное смещение (false easting), равное 500 000 м, т. е. координата X на центральном меридиане равна 500 000 м. В южном полушарии в тех же целях вводится северное смещение (false northing) 10 000 000 м для координаты Y Вертикальные линии километровой сетки не ориентированы точно на север (за исключением линии на центральном меридиане), угол расхождения с меридианами может составлять до 3°. Номер зоны Смещение False easting Номер зоны и смещение добавляются к восточной координате карты

Изображение слайда

Слайд 72: 4. Условные проекции:

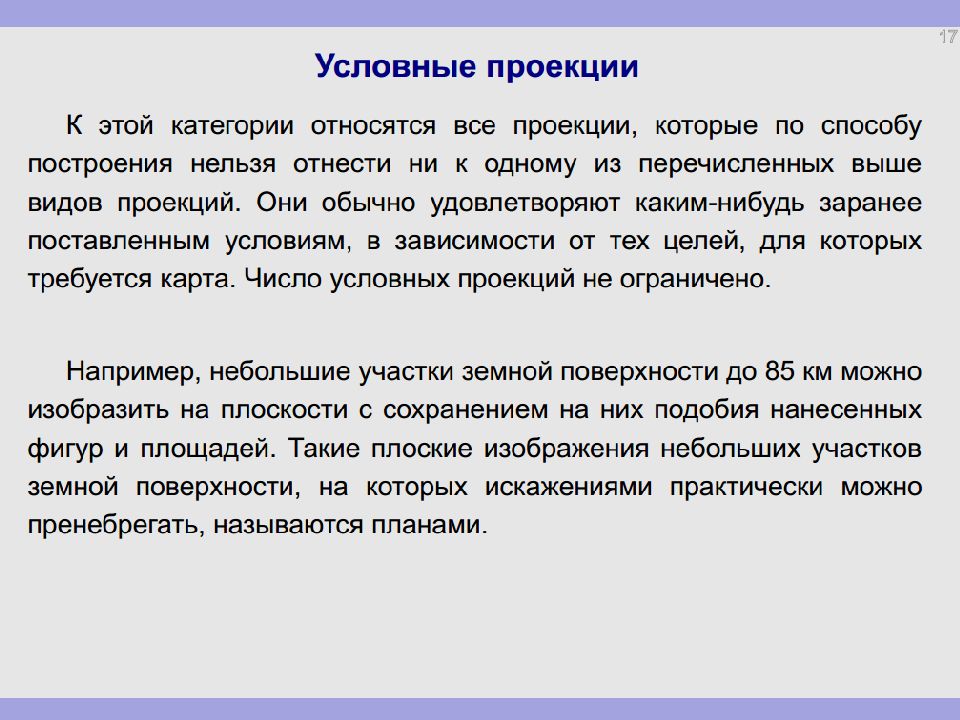

Условные проекции – проекции, которые строят по заданным условиям, например, для получения определенного вида географической сетки, заданного характера искажений и др. К ним относятся псевдоцилиндрические, псевдоконические, псевдоазимутальные и другие проекции, строящиеся посредством преобразования исходных проекций

Изображение слайда

Слайд 73

Изображение слайда

Слайд 74

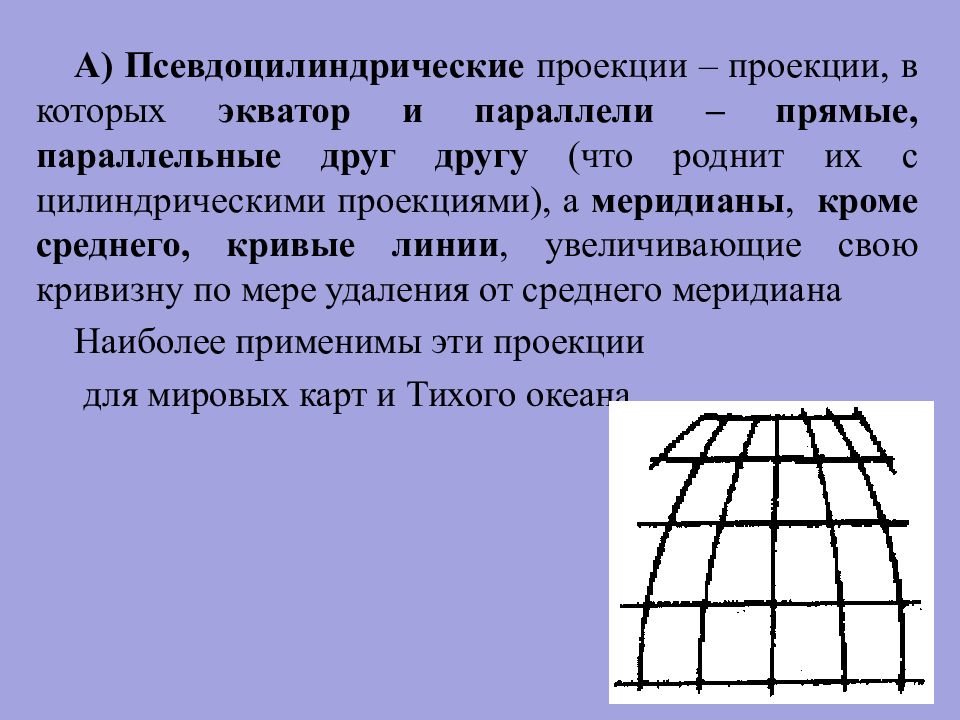

А) Псевдоцилиндрические проекции – проекции, в которых экватор и параллели – прямые, параллельные друг другу (что роднит их с цилиндрическими проекциями), а меридианы, кроме среднего, кривые линии, увеличивающие свою кривизну по мере удаления от среднего меридиана Наиболее применимы эти проекции для мировых карт и Тихого океана

Изображение слайда

Слайд 75

ПСЕВДОЦИЛИНДРИЧЕСКИЕ ПРОЕКЦИИ Параллели – прямые, параллельные экватору, как в цилиндрической проекции. Меридианы – кривые, кривизна которых увеличивается с удалением от среднего прямого меридиана Проекции Каврайского, Сансона, Мольвейде

Изображение слайда

Слайд 76: Псевдоцилиндрическая

Изображение слайда

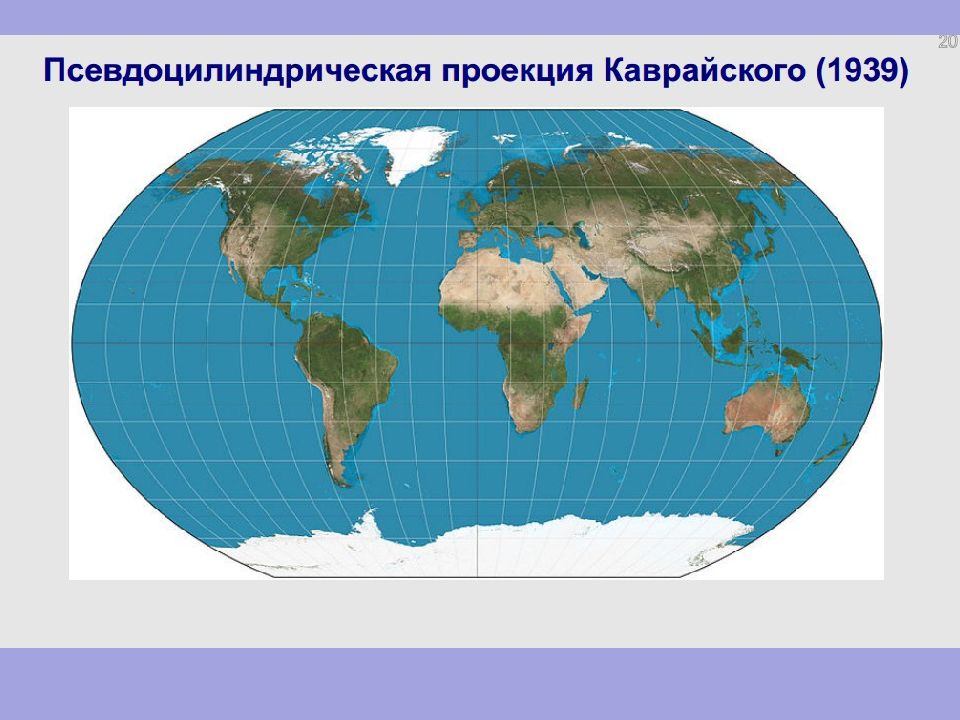

Слайд 77

Изображение слайда

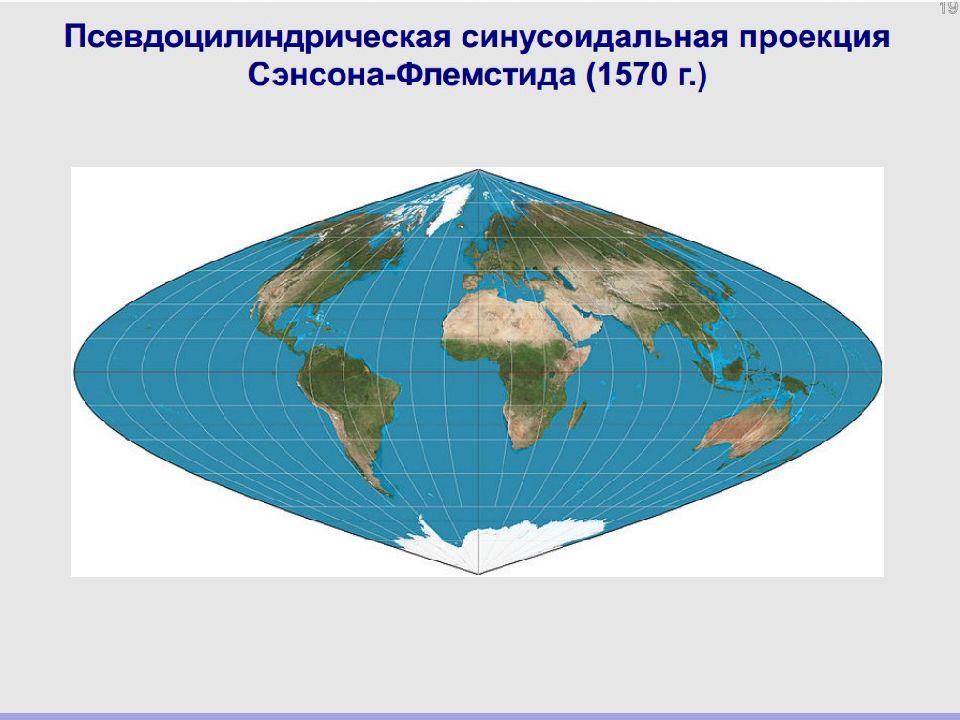

Слайд 78

Изображение слайда

Слайд 79

Изображение слайда

Слайд 80

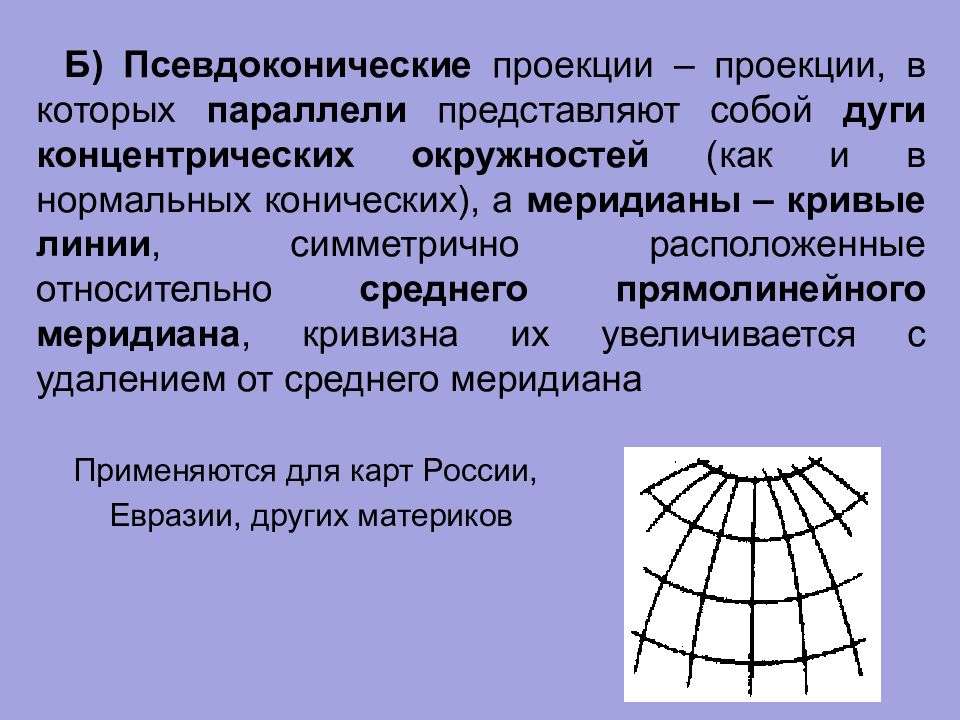

Б) Псевдоконические проекции – проекции, в которых параллели представляют собой дуги концентрических окружностей (как и в нормальных конических), а меридианы – кривые линии, симметрично расположенные относительно среднего прямолинейного меридиана, кривизна их увеличивается с удалением от среднего меридиана Применяются для карт России, Евразии, других материков

Изображение слайда

Слайд 81

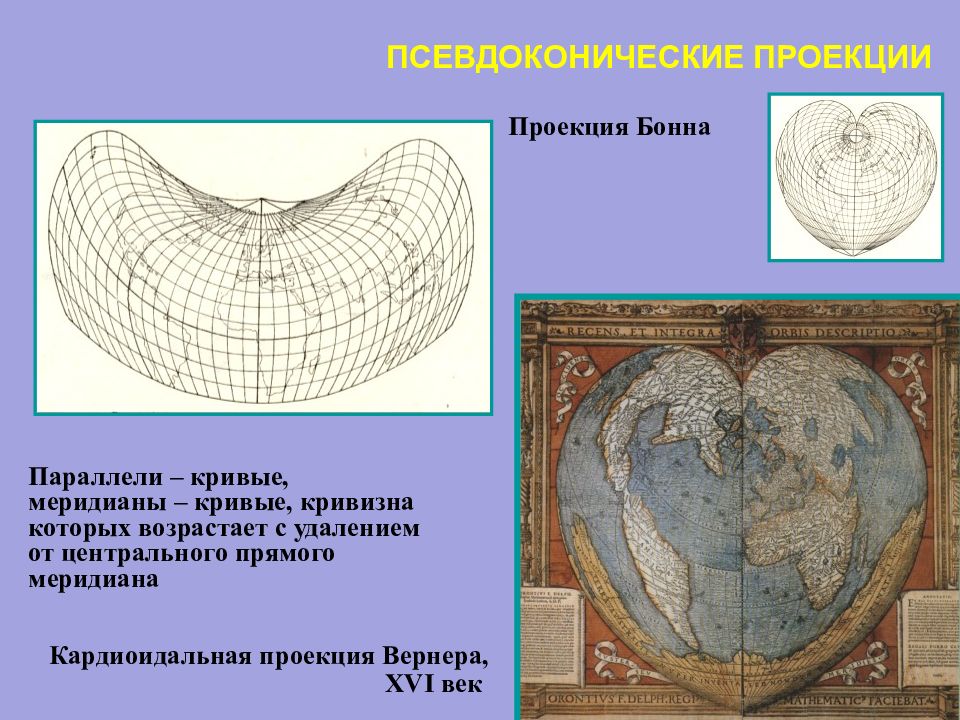

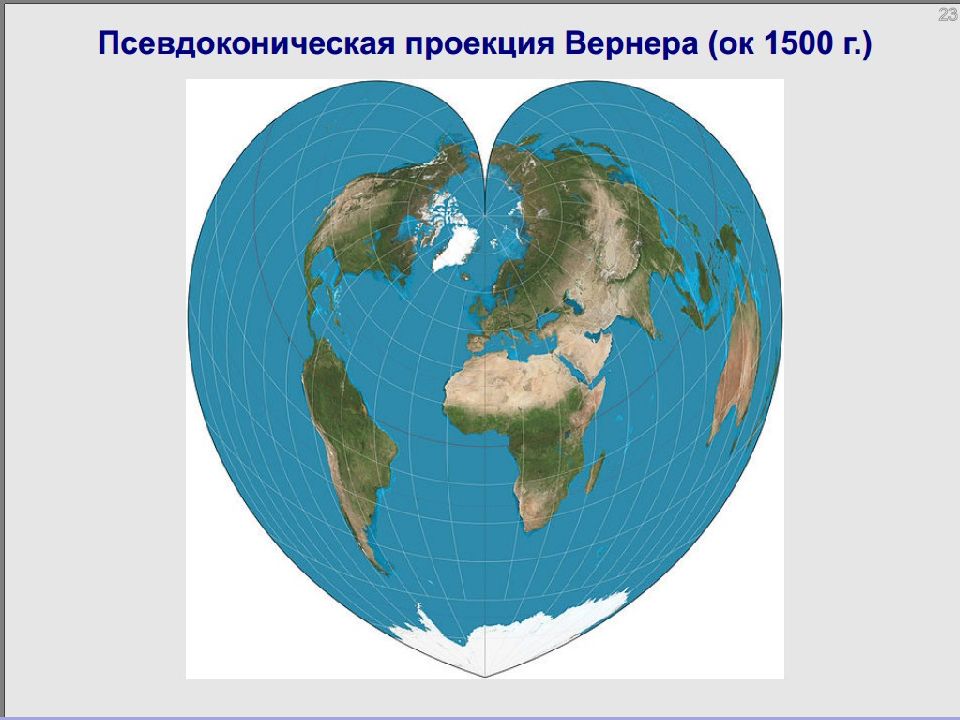

ПСЕВДОКОНИЧЕСКИЕ ПРОЕКЦИИ Параллели – кривые, меридианы – кривые, кривизна которых возрастает с удалением от центрального прямого меридиана Кардиоидальная проекция Вернера, XVI век Проекция Бонна

Изображение слайда

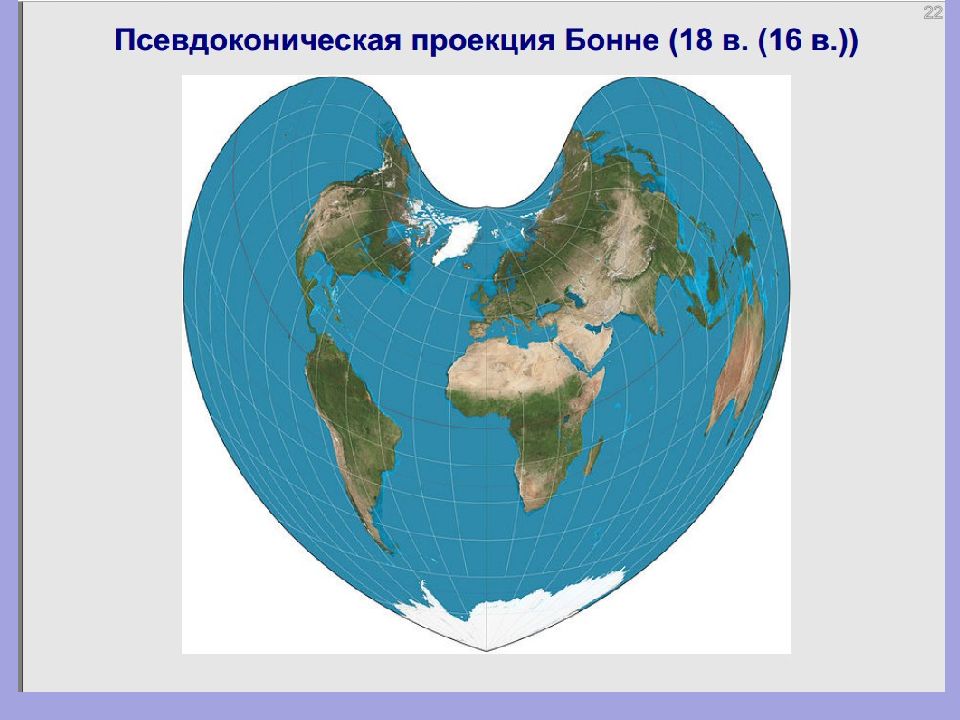

Слайд 82

Изображение слайда

Слайд 83

Изображение слайда

Слайд 84

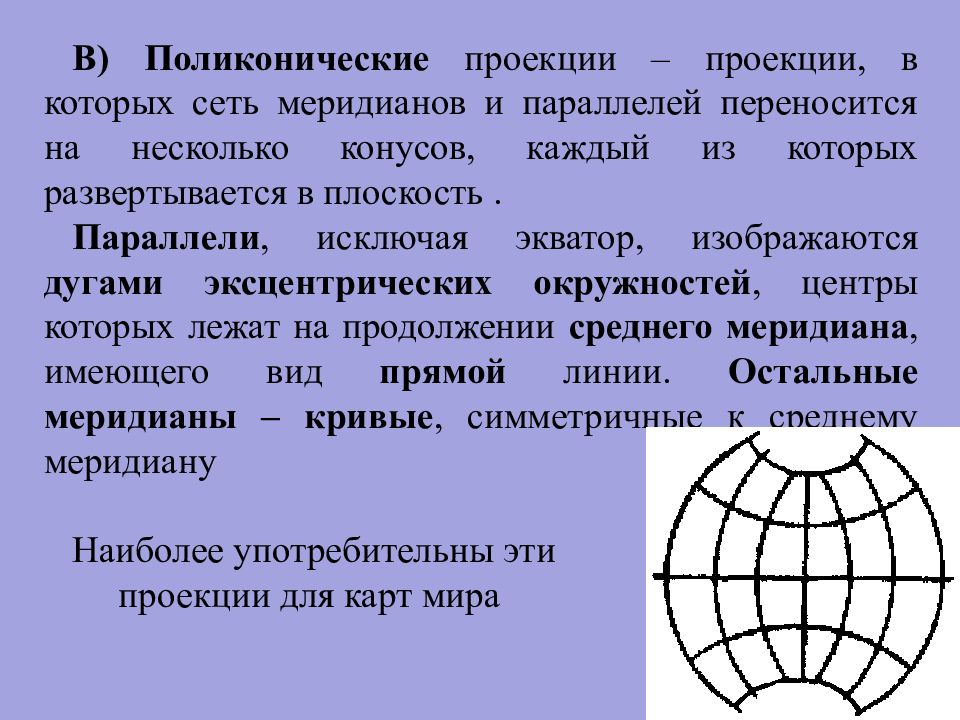

В) Поликонические проекции – проекции, в которых сеть меридианов и параллелей переносится на несколько конусов, каждый из которых развертывается в плоскость. Параллели, исключая экватор, изображаются дугами эксцентрических окружностей, центры которых лежат на продолжении среднего меридиана, имеющего вид прямой линии. Остальные меридианы – кривые, симметричные к среднему меридиану Наиболее употребительны эти проекции для карт мира

Изображение слайда

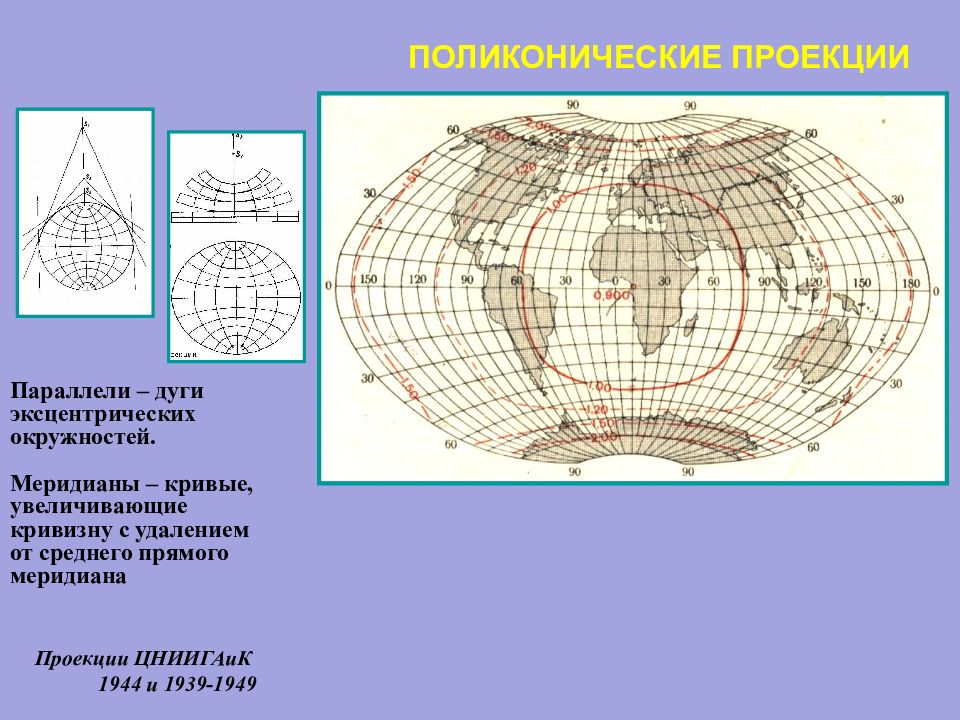

Слайд 85: ПОЛИКОНИЧЕСКИЕ ПРОЕКЦИИ

Параллели – дуги эксцентрических окружностей. Меридианы – кривые, увеличивающие кривизну с удалением от среднего прямого меридиана Проекции ЦНИИГАиК 1944 и 1939-1949

Изображение слайда

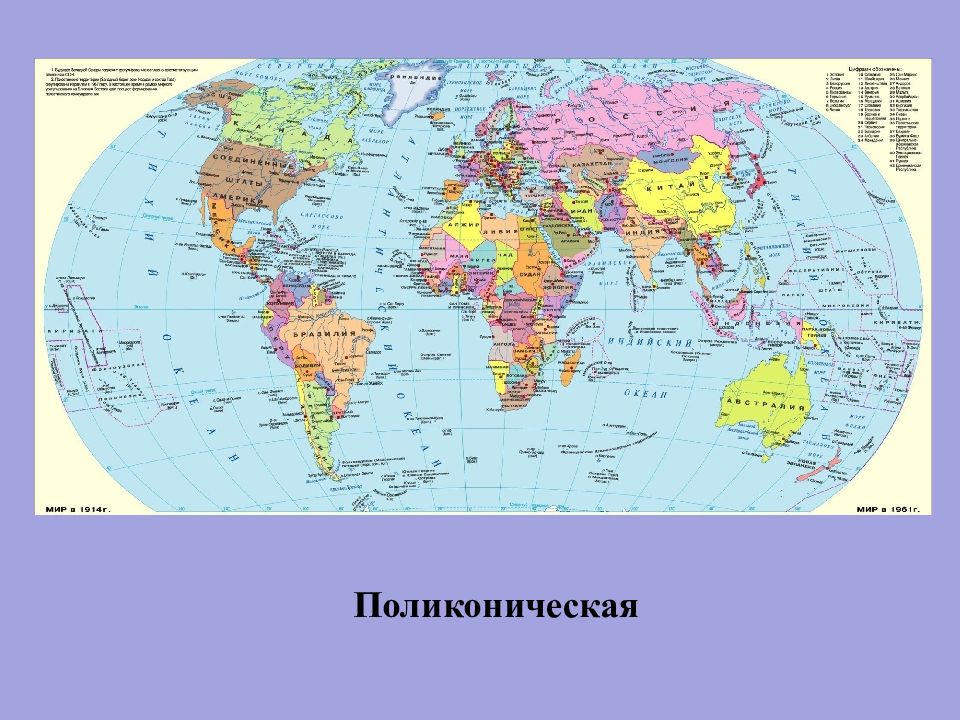

Слайд 86: Поликоническая

Изображение слайда

Слайд 87

Изображение слайда

Слайд 88

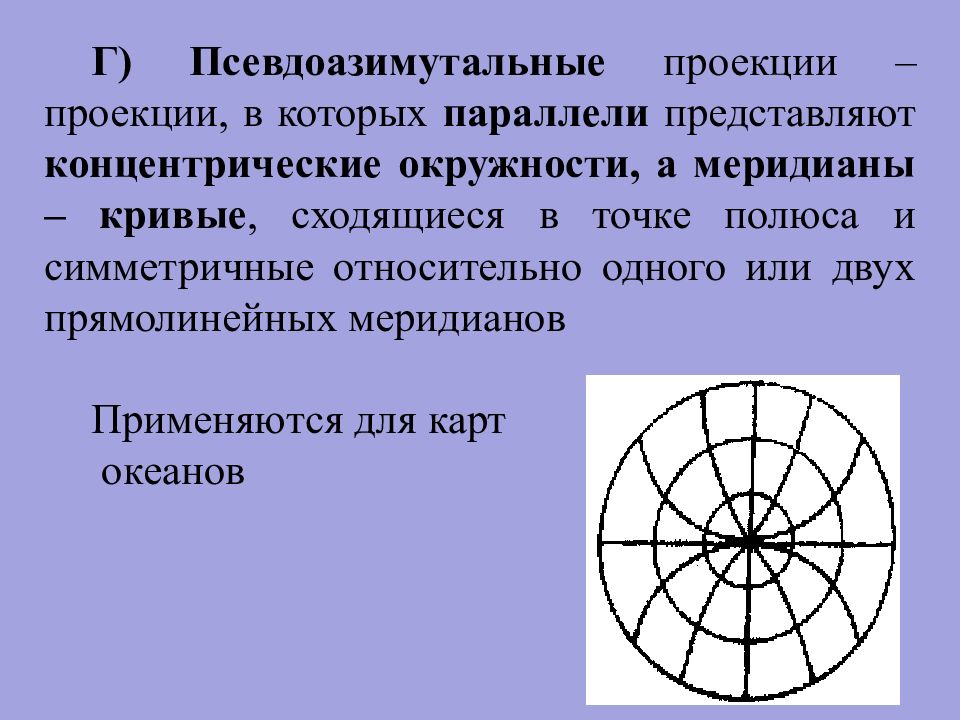

Г) Псевдоазимутальные проекции – проекции, в которых параллели представляют концентрические окружности, а меридианы – кривые, сходящиеся в точке полюса и симметричные относительно одного или двух прямолинейных меридианов Применяются для карт океанов

Изображение слайда

Слайд 89

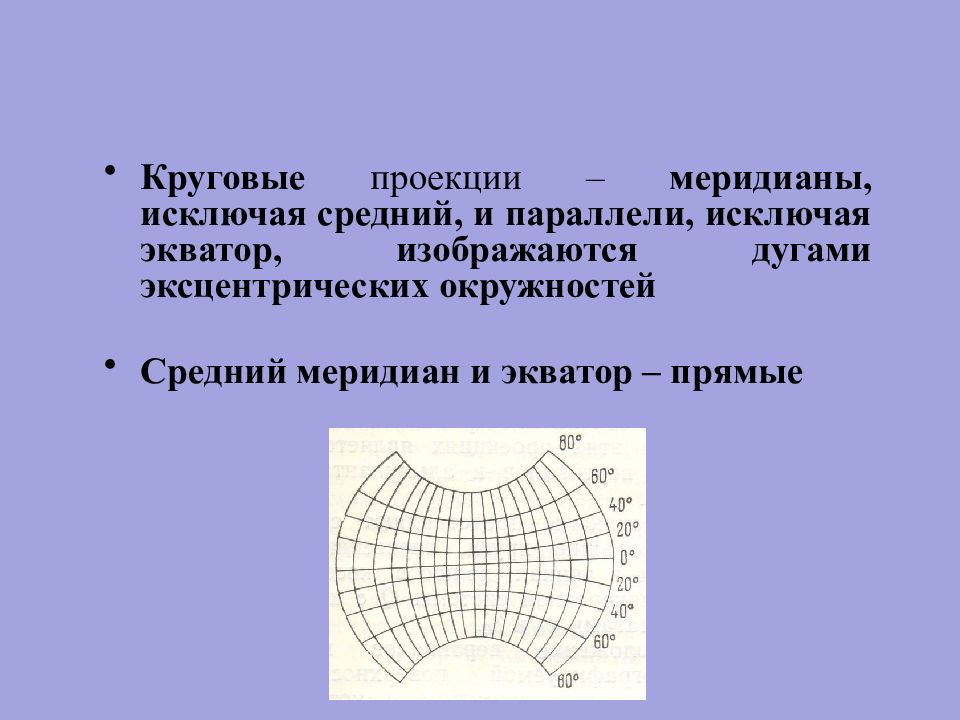

Круговые проекции – меридианы, исключая средний, и параллели, исключая экватор, изображаются дугами эксцентрических окружностей Средний меридиан и экватор – прямые

Изображение слайда

Слайд 90

Изображение слайда

Слайд 91

Д) Многогранные проекции – проектирование эллипсоида (шара) ведется на поверхность касательного или секущего многогранника В этой проекции составляются топографические и обзорно-топографические карты, в которых рамки листов карт имеют вид трапеций Разновидностью многогранных являются многополосные проекции. Полосы могут нарезать и по меридианам и по параллелям. Эти проекции используются для многолистных карт

Изображение слайда

Слайд 92: МНОГОГРАННЫЕ ПРОЕКЦИИ

Проекция карт масштаба 1:1 000 000 Проекция международной карты масштаба 1:2 50 000 Проекция Фаллера, 1970 Гексаэдрическая Икосаэдрическая Додекаэдрическая Октаэдрическая Кубическая Экспериментальные проекции на правильные многогранники

Изображение слайда

Слайд 93: МНОГОГРАННЫЕ ПРОЕКЦИИ

Изображение слайда

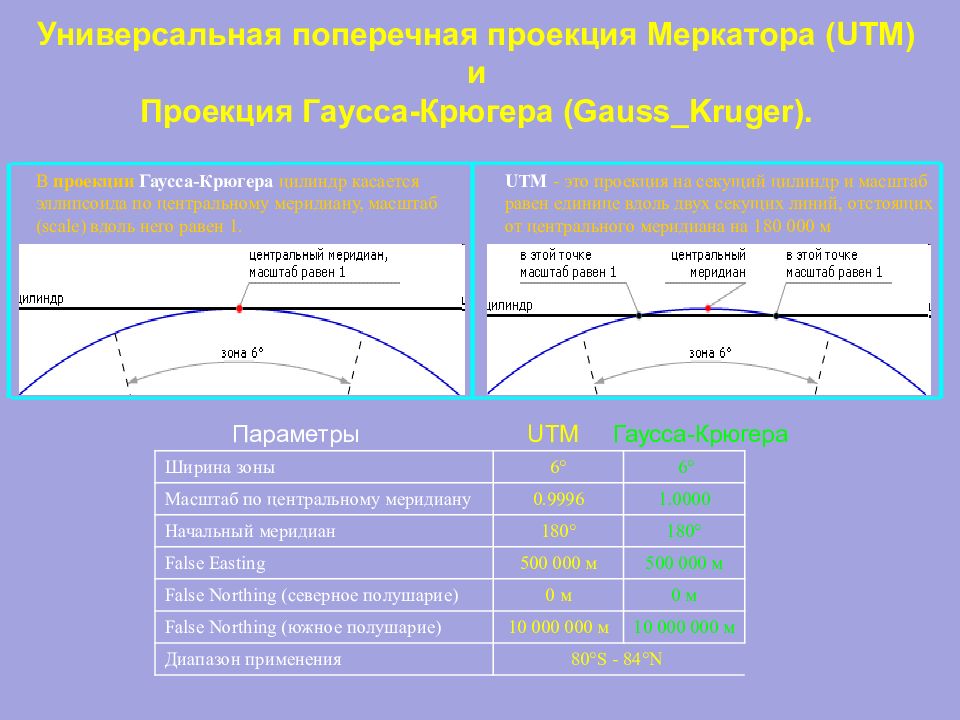

Слайд 94

Универсальная поперечная проекция Меркатора ( UTM ) и Проекция Гаусса-Крюгера ( Gauss _ Kruger ). В проекции Гаусса-Крюгера цилиндр касается эллипсоида по центральному меридиану, масштаб (scale) вдоль него равен 1. UTM - это проекция на секущий цилиндр и масштаб равен единице вдоль двух секущих линий, отстоящих от центрального меридиана на 180 000 м Ширина зоны 6° 6° Масштаб по центральному меридиану 0.9996 1.0000 Начальный меридиан 180° 180° False Easting 500 000 м 500 000 м False Northing (северное полушарие) 0 м 0 м False Northing (южное полушарие) 10 000 000 м 10 000 000 м Диапазон применения 80°S - 84°N Параметры UTM Гаусса-Крюгера

Изображение слайда

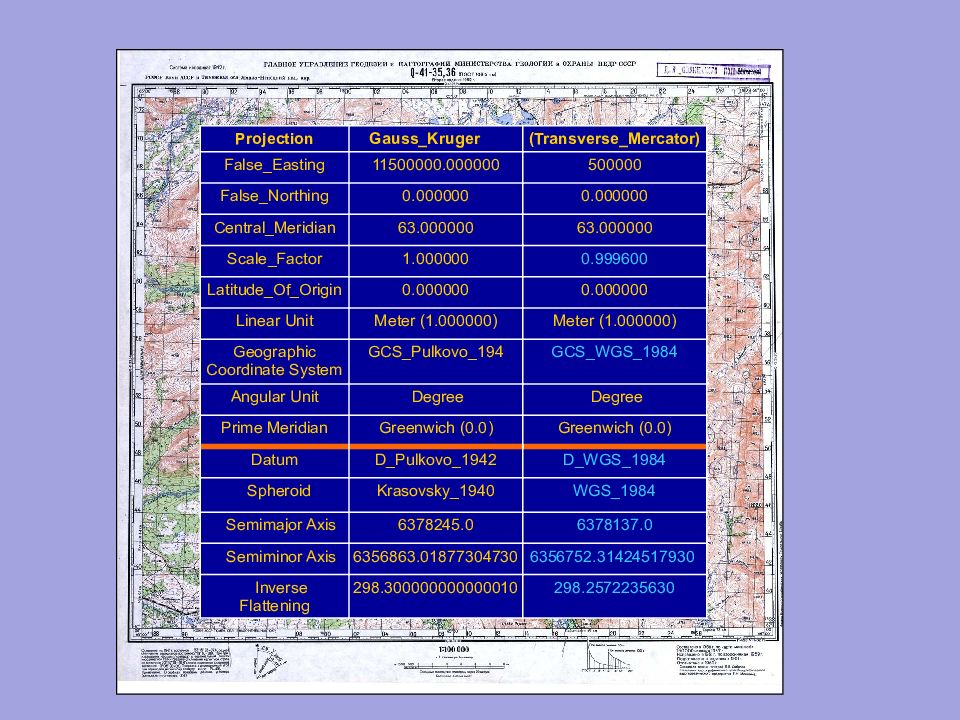

Слайд 95

Projection Gauss_Kruger (Transverse_Mercator) False_Easting 11500000.000000 500000 False_Northing 0.000000 0.000000 Central_Meridian 63.000000 63.000000 Scale_Factor 1.000000 0.999600 Latitude_Of_Origin 0.000000 0.000000 Linear Unit Meter (1.000000) Meter (1.000000) Geographic Coordinate System GCS_Pulkovo_194 GCS_WGS_1984 Angular Unit Degree Degree Prime Meridian Greenwich (0.0) Greenwich (0.0) Datum D_Pulkovo_1942 D_WGS_1984 Spheroid Krasovsky_1940 WGS_1984 Semimajor Axis 6378245.0 6378137.0 Semiminor Axis 6356863.01877304730 6356752.31424517930 Inverse Flattening 298.300000000000010 298.2572235630

Изображение слайда

Слайд 96: Классификация проекций по виду нормальной картографической сетки : цилиндрические, конические, азимутальные

Нормальная цилиндрическая Нормальная коническая Азимутальная нормальная поперечная косая Особенности картографической сетки Меридианы – параллельные равноотстоящие прямые, параллели – прямые, перпендикулярные к ним. Меридианы – прямые, расходящиеся из точки полюса, параллели – дуги концентрических окружностей Меридианы – прямые, расходящиеся из точки полюса, параллели –концентрические окружности Параллели и меридианы – кривые линии, экватор прямой. Параллели и меридианы – кривые линии. Особенности использования и Часто используется для тропических и экваториальных областей. Примеры карт: карты мира Удобны для территорий, вытянутых с запада на восток в средних широтах. Примеры карт: карты России и др. отдельных карт Картографирование полярных областей Примеры карт: к арты северного и южного полушария. Примеры карт: к арты полушарий и материков (Африка) Примеры карт: к арты полушарий и материков, отдельных стран.

Изображение слайда

Слайд 97

Псевдоцилиндрические Поликонические Псевдоконическая Псевдоазимутальная Особенности картографической сетки Параллели – параллельные равноотстоящие прямые, средний м еридианы – перпендикулярная к ним прямая, остальные – кривые, симметричные относительно среднего меридиана. Параллели – дуги эксцентрических окружностей, м еридианы – кривые, симметричные относительно среднего рпямолинейного меридиана. Параллели –дуги концентрических окружностей, средний меридиан - прямая линия, остальные кривые. Параллели - концентрические окружности, меридианы - кривые линии, симметричные относительно одного или двух прямых меридианов. Особенности использования и Часто используется для тропических и экваториальных областей. Примеры карт: карты мира и Тихого океана Удобны для территорий, вытянутых с запада на восток в средних широтах. Примеры карт: карты мира. Картографирование полярных областей Примеры карт: к арты России, Евразии и др. материков. Примеры карт: карты Атлантического океана или Атлантического океана с Северным Ледовитом. Классификация проекций по виду нормальной картографической сетки: условные

Изображение слайда

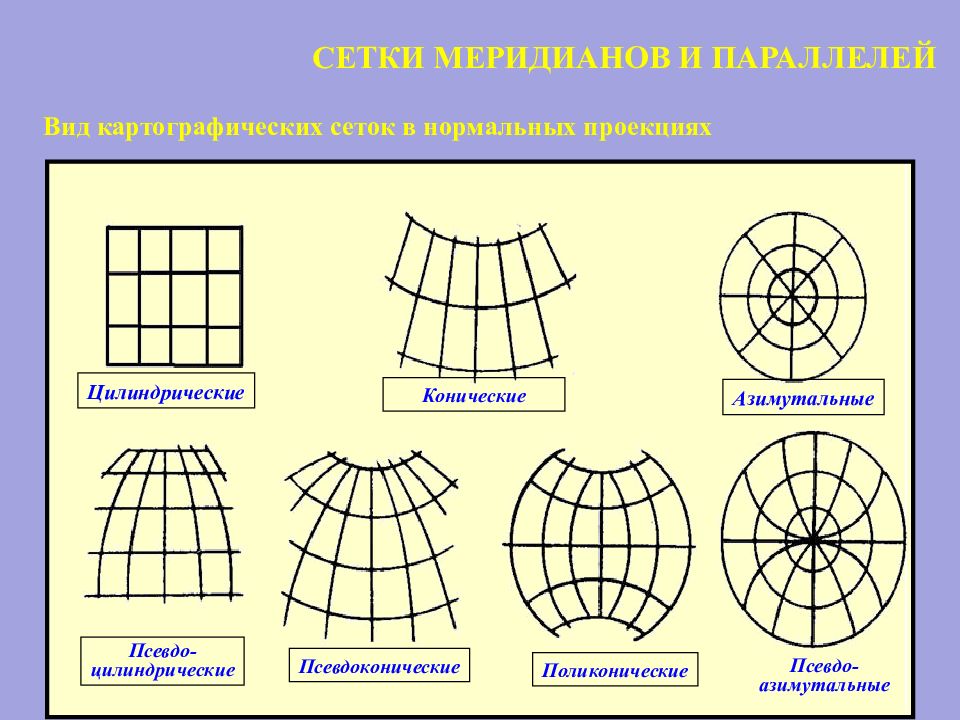

Слайд 98: СЕТКИ МЕРИДИАНОВ И ПАРАЛЛЕЛЕЙ

Цилиндрические Конические Азимутальные Псевдо- цилиндрические Поликонические Псевдоконические Псевдо- азимутальные Вид картографических сеток в нормальных проекциях

Изображение слайда

Слайд 99: Классификация картографических проекций и их использование

Классификация проекций по Изображение (вид) Изображаемая территория на картах виду меридианов и параллелей ориентировке вспомогательной поверхности меридианов параллелей цилиндрические нормальные прямые прямые Карты мира. Экваториальные государства поперечные кривые кривые Топографические карты, отдельные государства косые кривые кривые Карты СНГ (СССР) для начальной школы конические нормальные прямые дуги концентрических окружностей Карты СНГ (СССР) и других государств, Западная Европа, Австралия поперечные кривые кривые Не используются косые кривые кривые Отдельные государства, мало используются азимутальные нормальные прямые концентрические окружности Карты Арктики и Антарктиды поперечные * кривые кривые Западное и восточное полушария, Африка, экваториальные государства косые кривые кривые Карты материков, материковое и океаническое полушария, отдельные государства поликонические кривые дуги эксцентрических окружностей Карты мира, СССР (для карт вузов 1953-1959гг.), океанов псевдоцилиндрические кривые прямые Карты мира, океанов, Африка псевдоконические кривые дуги концентрических окружностей Карты Евразии и других материков

Изображение слайда

Слайд 100: ВЫБОР И РАСПОЗНАВАНИЕ КАРТОГРАФИЧЕСКИХ ПРОЕКЦИЙ

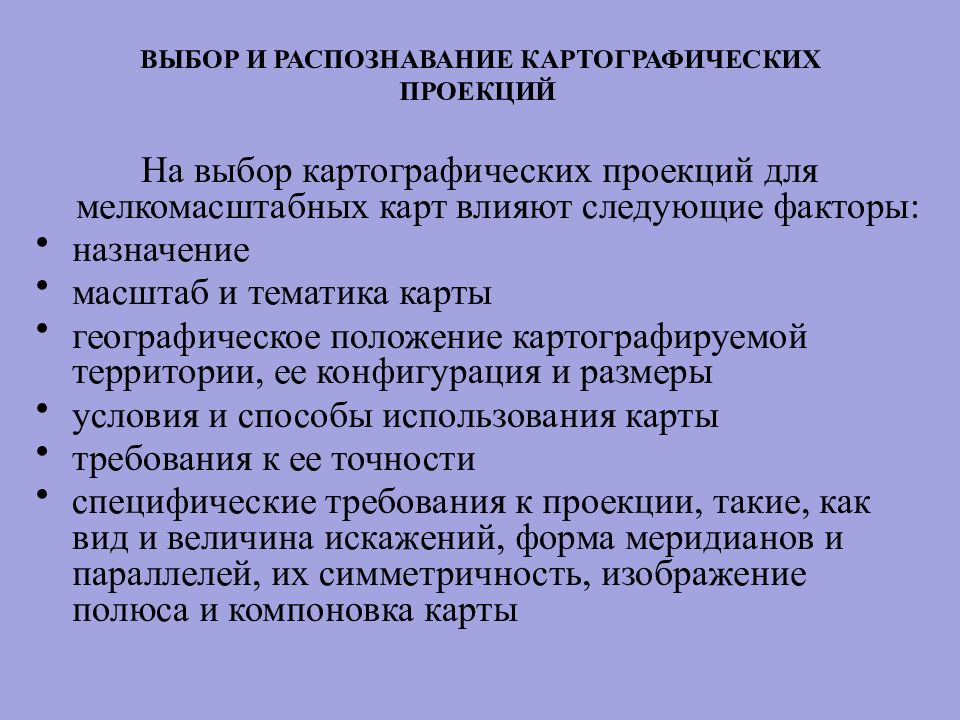

На выбор картографических проекций для мелкомасштабных карт влияют следующие факторы: назначение масштаб и тематика карты географическое положение картографируемой территории, ее конфигурация и размеры условия и способы использования карты требования к ее точности специфические требования к проекции, такие, как вид и величина искажений, форма меридианов и параллелей, их симметричность, изображение полюса и компоновка карты

Изображение слайда

Слайд 101: ВЛИЯНИЕ НАЗНАЧЕНИЯ КАРТЫ

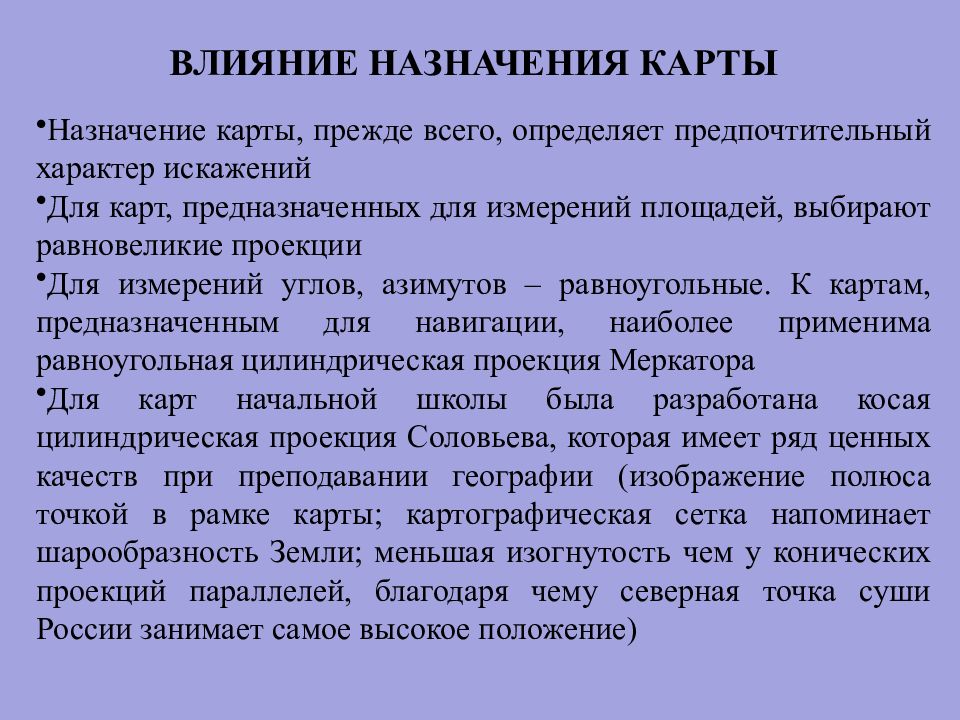

Назначение карты, прежде всего, определяет предпочтительный характер искажений Для карт, предназначенных для измерений площадей, выбирают равновеликие проекции Для измерений углов, азимутов – равноугольные. К картам, предназначенным для навигации, наиболее применима равноугольная цилиндрическая проекция Меркатора Для карт начальной школы была разработана косая цилиндрическая проекция Соловьева, которая имеет ряд ценных качеств при преподавании географии (изображение полюса точкой в рамке карты; картографическая сетка напоминает шарообразность Земли; меньшая изогнутость чем у конических проекций параллелей, благодаря чему северная точка суши России занимает самое высокое положение)

Изображение слайда

Слайд 102: КОСАЯ ПЕРСПЕКТИВНО-ЦИЛИНДРИЧЕСКАЯ ПРОИЗВОЛЬНАЯ ПРОЕКЦИЯ СОЛОВЬЕВА

Параллели и меридианы - кривые изображение полюса точкой в рамке карты; картографическая сетка зрительно передает шарообразность Земли; меньшая изогнутость чем у конических проекций параллелей, благодаря чему северная точка суши России занимает самое высокое положение

Изображение слайда

Слайд 103: ВЛИЯНИЕ ГЕОГРАФИЧЕСКОГО ПОЛОЖЕНИЯ КАРТОГРАФИРУЕМОЙ ТЕРРИТОРИИ

Географические факторы, т.е. форма, размеры и положение картографируемой территории позволяют найти в отобранной группе проекций такую, которая имела бы наименьшие искажения, их определенное распределение по территории или другие ценные для карты свойства (показ полюса, шарообразности и т.п.).

Изображение слайда

Слайд 104: ИСПОЛЬЗОВАНИЕ КАРТОГРАФИЧЕСКИХ ПРОЕКЦИЙ В СООТВЕТСТВИИ С ГЕОГРАФИЧЕСКИМ ПОЛОЖЕНИЕМ

Для мировых карт преимущественно используются цилиндрические, псевдоцилиндрические и поликонические проекции. Карты полушарий чаще составляют в азимутальных проекциях: для северного и южного полушарий предпочтительно брать нормальные (полярные), для западного и восточного полушарий – поперечные (экваториальные), для материкового и океанического полушарий – косые азимутальные проекции. Карты материков Европы, Азии, Северной Америки, Южной Америки, Австралии с Океанией обычно строят в косых азимутальных проекциях, для Африки применяют поперечные, для Антарктиды – нормальные азимутальные. Для карт отдельных стран, административных областей, штатов, провинций чаще всего употребляют конические и азимутальные проекции, различные по характеру искажений и ориентированию в зависимости от величины и конфигурации территории, ее положения на Земном шаре. Вытянутые вдоль меридиана страны изображают в поликонических или поперечно-цилиндрических проекциях, вдоль параллели – в прямых конических или поликонических проекциях. Для стран округленной формы чаще применяются азимутальные проекции. Приэкваториальные страны отображают в цилиндрических и псевдоцилиндрических проекциях.

Изображение слайда

Слайд 105

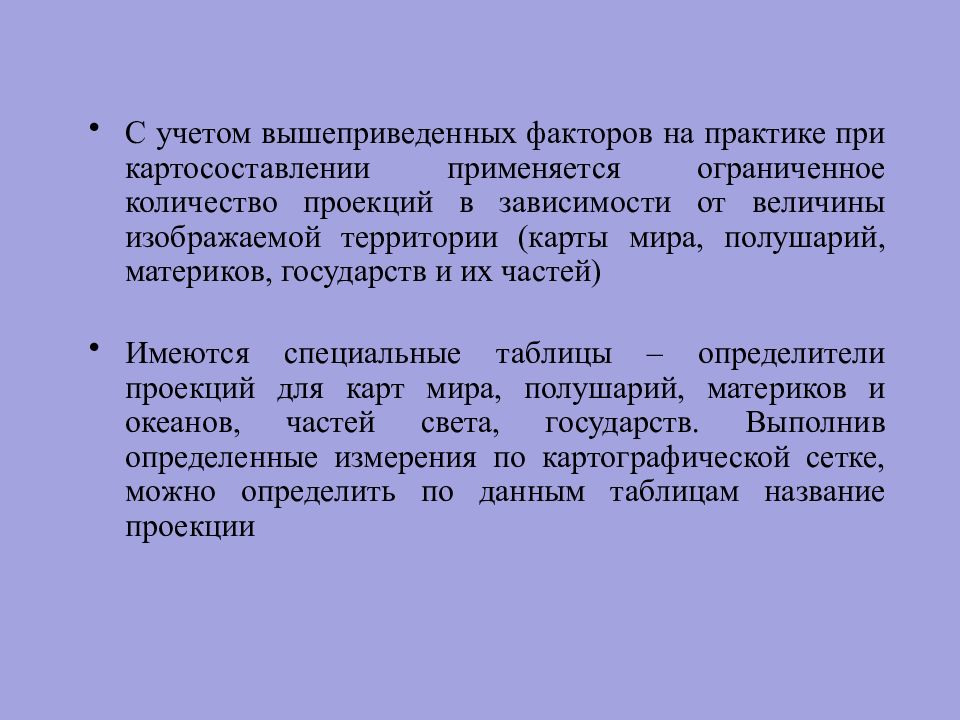

С учетом вышеприведенных факторов на практике при картосоставлении применяется ограниченное количество проекций в зависимости от величины изображаемой территории (карты мира, полушарий, материков, государств и их частей) Имеются специальные таблицы – определители проекций для карт мира, полушарий, материков и океанов, частей света, государств. Выполнив определенные измерения по картографической сетке, можно определить по данным таблицам название проекции

Изображение слайда

Последний слайд презентации: Картографические проекции

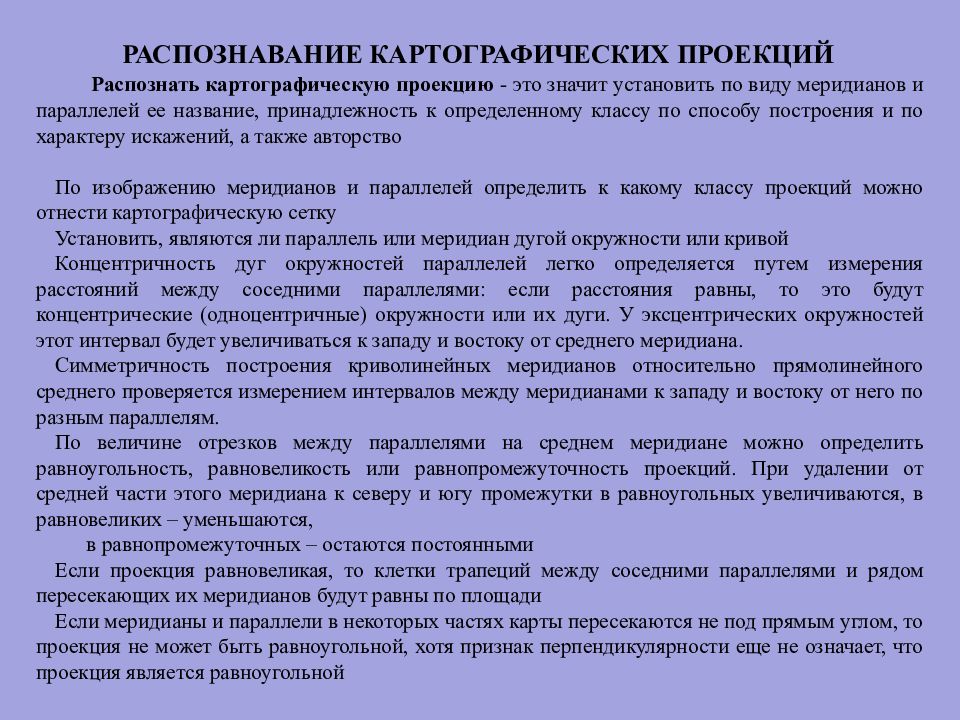

Распознать картографическую проекцию - это значит установить по виду меридианов и параллелей ее название, принадлежность к определенному классу по способу построения и по характеру искажений, а также авторство По изображению меридианов и параллелей определить к какому классу проекций можно отнести картографическую сетку Установить, являются ли параллель или меридиан дугой окружности или кривой Концентричность дуг окружностей параллелей легко определяется путем измерения расстояний между соседними параллелями: если расстояния равны, то это будут концентрические ( одноцентричные ) окружности или их дуги. У эксцентрических окружностей этот интервал будет увеличиваться к западу и востоку от среднего меридиана. Симметричность построения криволинейных меридианов относительно прямолинейного среднего проверяется измерением интервалов между меридианами к западу и востоку от него по разным параллелям. По величине отрезков между параллелями на среднем меридиане можно определить равноугольность, равновеликость или равнопромежуточность проекций. При удалении от средней части этого меридиана к северу и югу промежутки в равноугольных увеличиваются, в равновеликих – уменьшаются, в равнопромежуточных – остаются постоянными Если проекция равновеликая, то клетки трапеций между соседними параллелями и рядом пересекающих их меридианов будут равны по площади Если меридианы и параллели в некоторых частях карты пересекаются не под прямым углом, то проекция не может быть равноугольной, хотя признак перпендикулярности еще не означает, что проекция является равноугольной РАСПОЗНАВАНИЕ КАРТОГРАФИЧЕСКИХ ПРОЕКЦИЙ

Изображение слайда

Похожие презентации
