КЛАССИФИКАЦИЯ СИСТЕМ КОНДИЦИОНИРОВАНИЯ ВОЗДУХА 1.В зависимости от функции все кондиционеры можно разделить: охлаждающие ; охладительно -обогревающие; полной климатизации 2. По основному назначению: комфортные и технологические. 3. По принципу расположения кондиционера по отношению к обслуживаемому помещению : центральные и местные 4. По наличию собственного источника тепла и холода: автономные и неавто-номные. 5. По принципу действия: прямоточные, рециркуляционные и комбинированные. 6. По степени обеспечения метеорологических условий в помещении : первого, второго и третьего класса. 7. По количеству обслуживаемых помещений (локальных зон) 8. По давлению, развиваемому вентиляторами кондиционеров: низкого давления (до1 кПа), среднего давления(от1 до3 кПа) и высокого давления ( выше3 кПа). 9. По способу регулирования выходных параметров воздуха: с качественным и количественным регулированием.

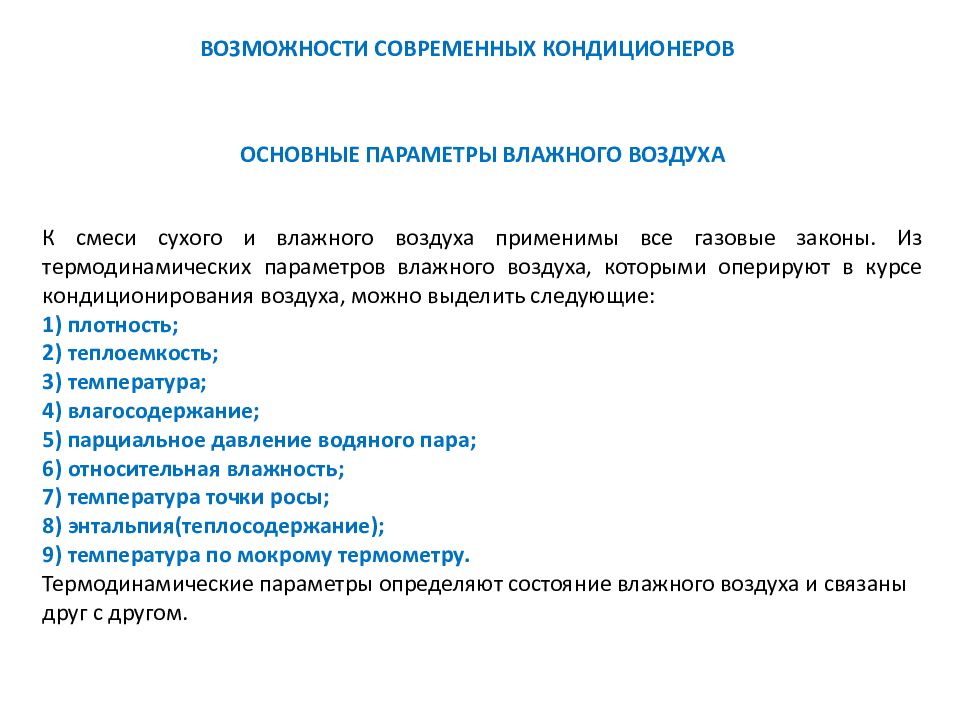

ВОЗМОЖНОСТИ СОВРЕМЕННЫХ КОНДИЦИОНЕРОВ ОСНОВНЫЕ ПАРАМЕТРЫ ВЛАЖНОГО ВОЗДУХА К смеси сухого и влажного воздуха применимы все газовые законы. Из термодинамических параметров влажного воздуха, которыми оперируют в курсе кондиционирования воздуха, можно выделить следующие: 1) плотность; 2) теплоемкость; 3) температура; 4) влагосодержание; 5) парциальное давление водяного пара; 6) относительная влажность; 7) температура точки росы; 8) энтальпия(теплосодержание); 9) температура по мокрому термометру. Термодинамические параметры определяют состояние влажного воздуха и связаны друг с другом.

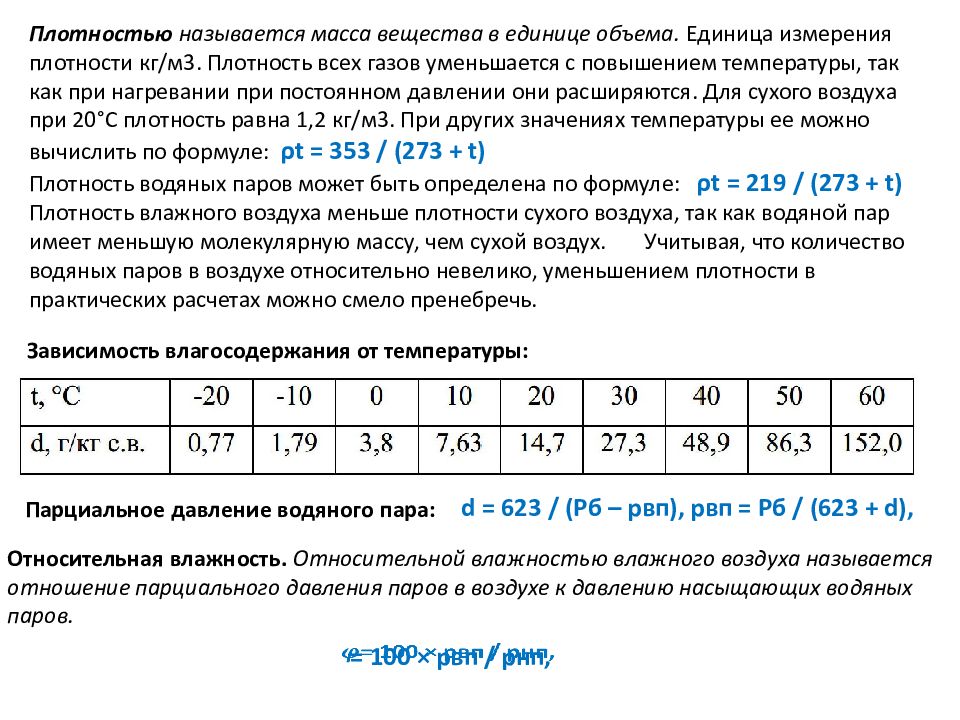

Плотностью называется масса вещества в единице объема. Единица измерения плотности кг/м3. Плотность всех газов уменьшается с повышением температуры, так как при нагревании при постоянном давлении они расширяются. Для сухого воздуха при 20°С плотность равна 1,2 кг/м3. При других значениях температуры ее можно вычислить по формуле : ρ t = 353 / (273 + t) Плотность водяных паров может быть определена по формуле : ρ t = 219 / (273 + t) Плотность влажного воздуха меньше плотности сухого воздуха, так как водяной пар имеет меньшую молекулярную массу, чем сухой воздух. Учитывая, что количество водяных паров в воздухе относительно невелико, уменьшением плотности в практических расчетах можно смело пренебречь. Зависимость влагосодержания от температуры: Парциальное давление водяного пара: d = 623 / ( Рб – рвп ), рвп = Рб / (623 + d), Относительная влажность. Относительной влажностью влажного воздуха называется отношение парциального давления паров в воздухе к давлению насыщающих водяных паров. = 100 × рвп / рнп,
Определения параметров влажного воздуха на I-d диаграмме I-d диаграмма влажного воздуха

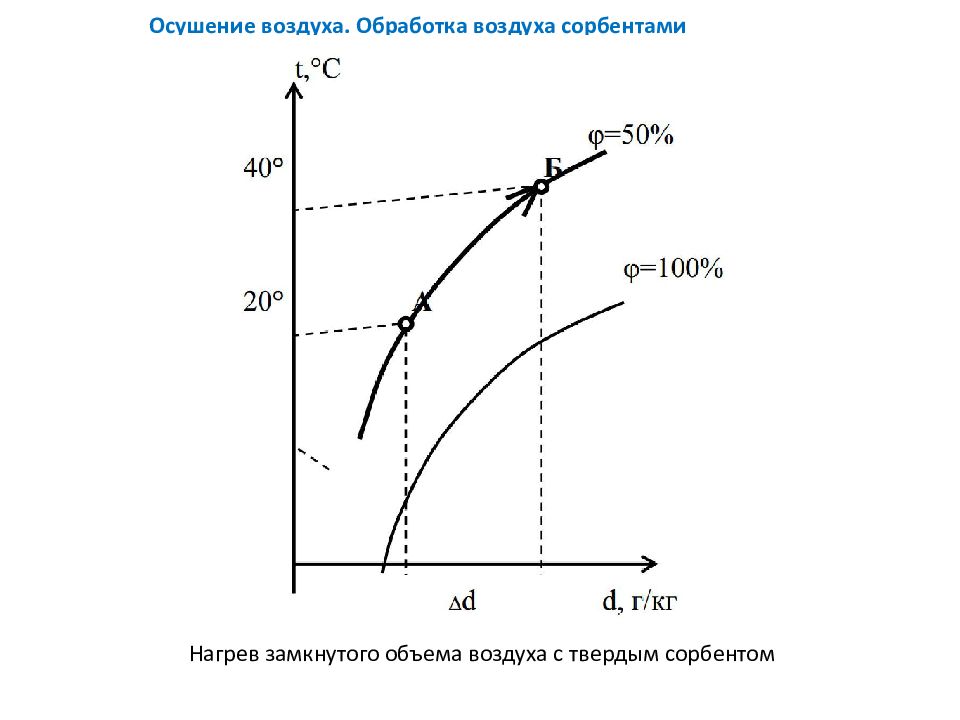

Осушение воздуха. Обработка воздуха сорбентами Нагрев замкнутого объема воздуха с твердым сорбентом

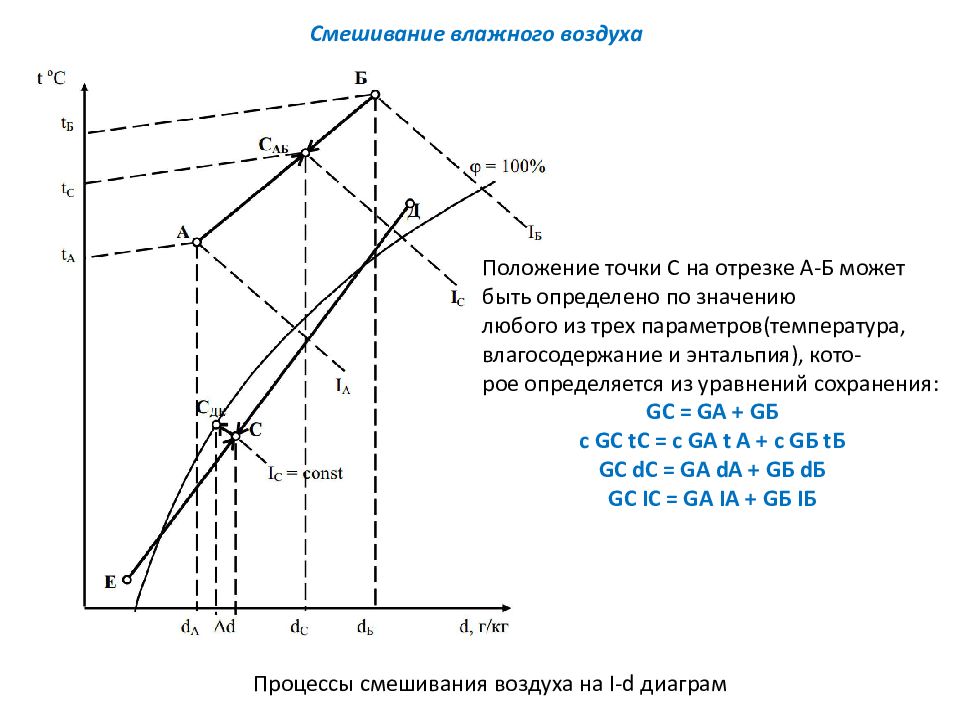

Процессы смешивания воздуха на I-d диаграм Положение точки С на отрезке А-Б может быть определено по значению любого из трех параметров(температура, влагосодержание и энтальпия), кото- рое определяется из уравнений сохранения: G С = GA + G Б c GС tС = c GA t A + c GБ tБ G С d С = GA dA + G Б d Б GС IС = GA IA + GБ IБ Смешивание влажного воздуха
Принципиальный вид и смысл уравнений для любого параметра одинаков : количество вещества или теплоты в смеси равно сумме вкладов двух составляющих. Выбор, какой именно параметр использовать для определения положения точки смеси, основывается на принципе достижения максимальной точности построения. Если смешиваемые количества имеют примерно равные влагосодержания, то нет смысла определять параметр dС, так как это даст большую погрешность, а следует определить параметр tС, при котором точность построения будет максимальна. Таким образом, следует соблюдать простое правило : а) для примерно вертикальных линий смешивания лучше определять параметр I С ; б) для примерно горизонтальных линий смешивания лучше определять параметр d С ; в) для линий смешивания, наклоненных примерно под углом 45°, лучше определять I С. В некоторых случаях точка смеси при построении может попасть ниже кривой = 100%. такого состояния воздуха не может быть, поэтому при смешивании часть влаги конденсируется в виде тумана. При этом из воздуха с влагой уходит часть скрытого тепла, однако почти такое же количество теплоты конденсации поступает в воздух в явном виде. Поэтому общее теплосодержание воздуха не меняется, и реальная точка смеси будет расположена на пересечении кривой φ= 100% и линии, проведенной по I = const из предварительной точки смеси C.

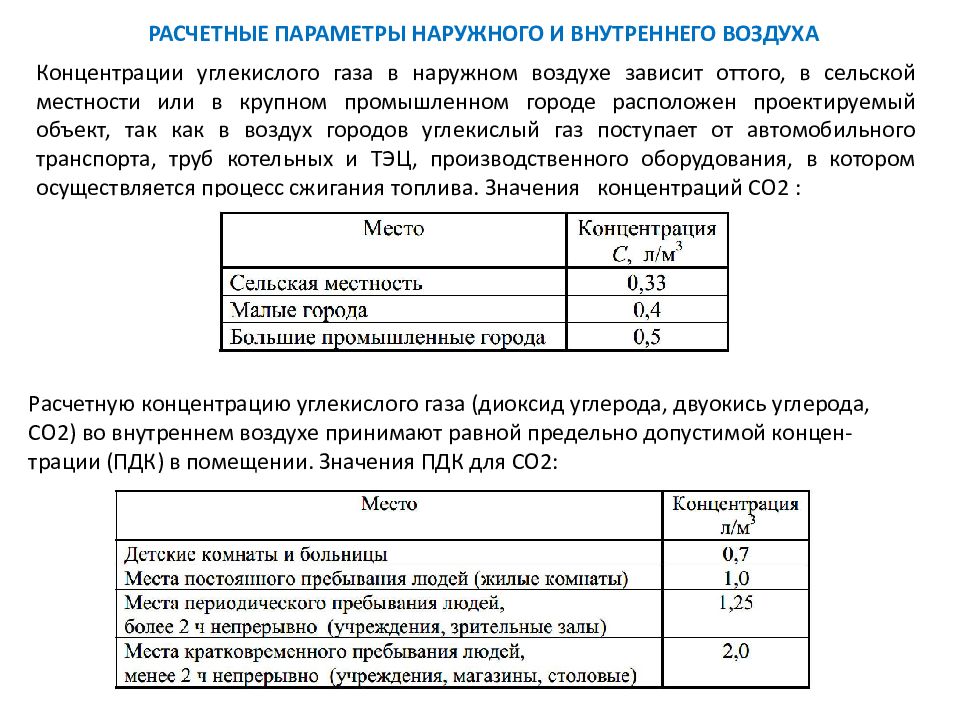

РАСЧЕТНЫЕ ПАРАМЕТРЫ НАРУЖНОГО И ВНУТРЕННЕГО ВОЗДУХА Концентрации углекислого газа в наружном воздухе зависит оттого, в сельской местности или в крупном промышленном городе расположен проектируемый объект, так как в воздух городов углекислый газ поступает от автомобильного транспорта, труб котельных и ТЭЦ, производственного оборудования, в котором осуществляется процесс сжигания топлива. Значения концентраций СО2 : Расчетную концентрацию углекислого газа (диоксид углерода, двуокись углерода, СО2) во внутреннем воздухе принимают равной предельно допустимой концен-трации (ПДК) в помещении. Значения ПДК для СО2:
СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ ВОЗДУХА Системы прямоточные и рециркуляционные

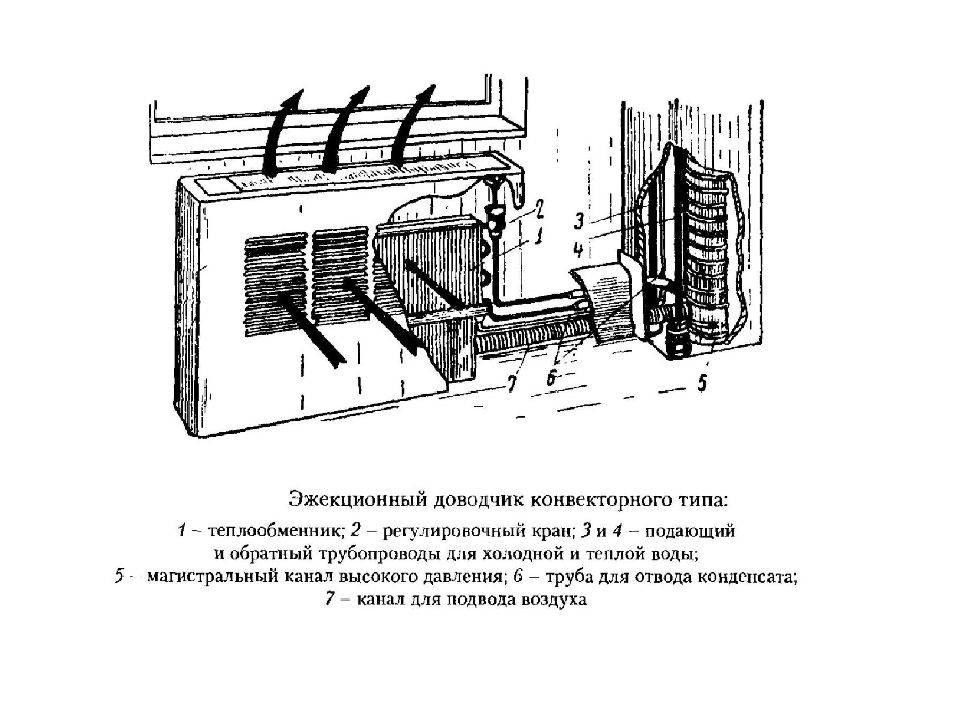

Системы центральные и местные

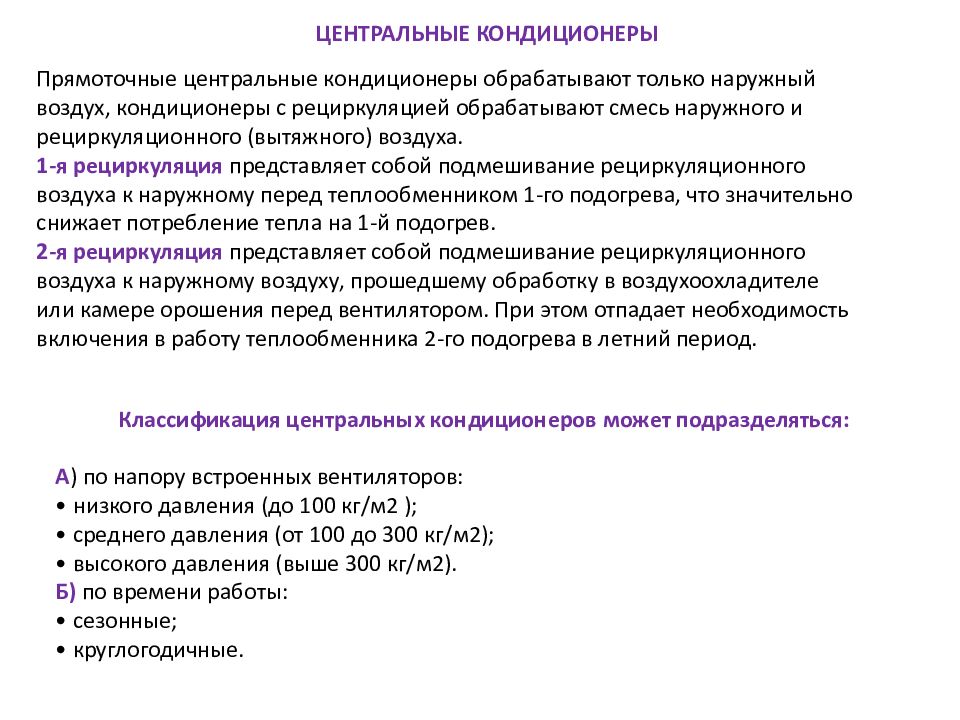

ЦЕНТРАЛЬНЫЕ КОНДИЦИОНЕРЫ Прямоточные центральные кондиционеры обрабатывают только наружный воздух, кондиционеры с рециркуляцией обрабатывают смесь наружного и рециркуляционного (вытяжного) воздуха. 1-я рециркуляция представляет собой подмешивание рециркуляционного воздуха к наружному перед теплообменником 1-го подогрева, что значительно снижает потребление тепла на 1-й подогрев. 2-я рециркуляция представляет собой подмешивание рециркуляционного воздуха к наружному воздуху, прошедшему обработку в воздухоохладителе или камере орошения перед вентилятором. При этом отпадает необходимость включения в работу теплообменника 2-го подогрева в летний период. Классификация центральных кондиционеров может подразделяться : А ) по напору встроенных вентиляторов: • низкого давления (до 100 кг/м2 ); • среднего давления (от 100 до 300 кг/м2); • высокого давления (выше 300 кг/м2). Б) по времени работы: • сезонные; • круглогодичные.

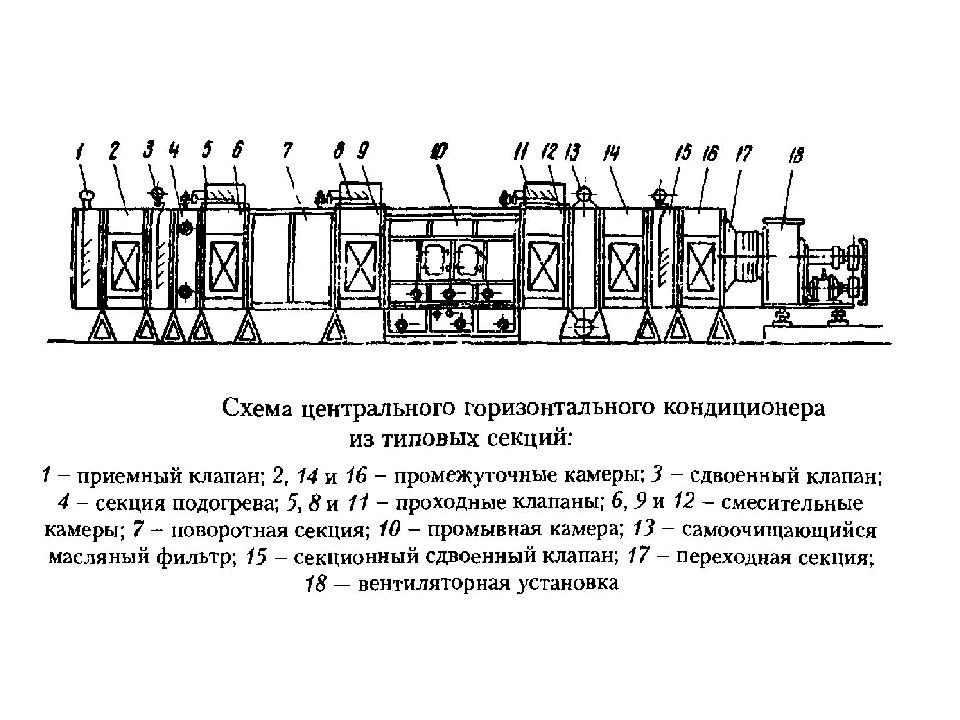

Конструкция и режимы работы центрального кондиционера Внешний вид центрального кондиционера из типовых секций 1 – приемный утепленный клапан; 2 – промежуточная секция; 3 – сдвоенный клапан с пневматическим приводом; 4 – секции первого подогрева; 5 – смесительная секция; 6 – камера орошения; 7 – секция самоочищающихся фильтров; 8 – секция второго подогрева воздуха ; 9 – подставки под секции; 10 – виброамортизационная рама; 11 – переходная секция к вентилятору; 12 – вентиляторная установка; 13 – клапан вентилятора; 14 – воздуховод, подающий воздух в кондиционируемое помещение; 15 – воздуховод второй рециркуляции ; 16 – проходной клапан с пневматическим приводом; 17 – воздуховод первой рециркуляции

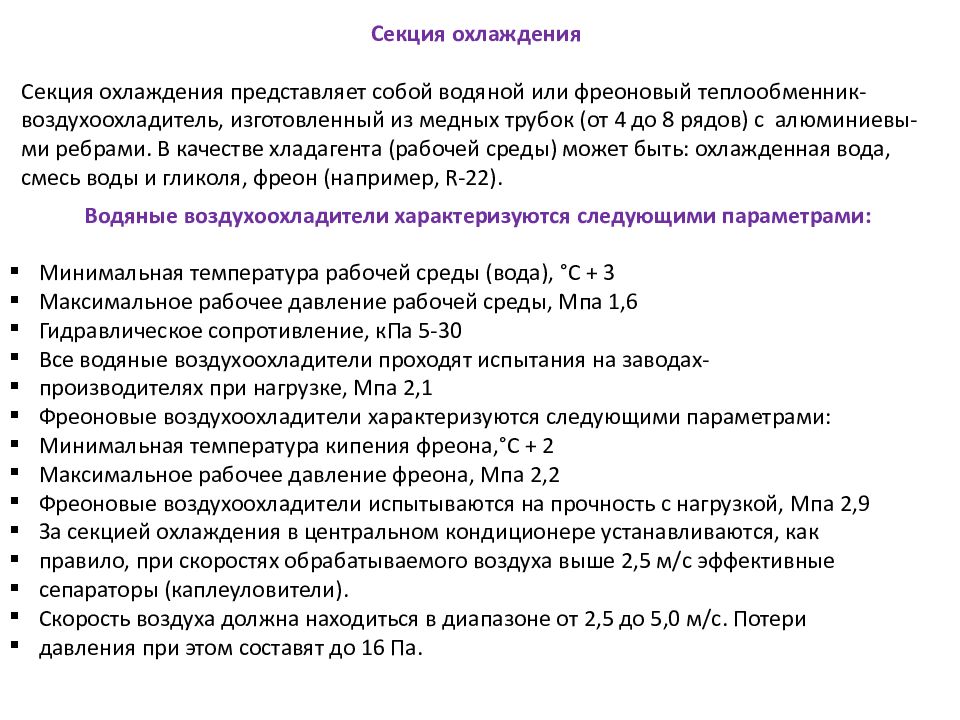

Водяные воздухоохладители характеризуются следующими параметрами : Минимальная температура рабочей среды (вода), °С + 3 Максимальное рабочее давление рабочей среды, Мпа 1,6 Гидравлическое сопротивление, кПа 5-30 Все водяные воздухоохладители проходят испытания на заводах- производителях при нагрузке, Мпа 2,1 Фреоновые воздухоохладители характеризуются следующими параметрами: Минимальная температура кипения фреона,°С + 2 Максимальное рабочее давление фреона, Мпа 2,2 Фреоновые воздухоохладители испытываются на прочность с нагрузкой, Мпа 2,9 За секцией охлаждения в центральном кондиционере устанавливаются, как правило, при скоростях обрабатываемого воздуха выше 2,5 м/с эффективные сепараторы ( каплеуловители ). Скорость воздуха должна находиться в диапазоне от 2,5 до 5,0 м/с. Потери давления при этом составят до 16 Па. Секция охлаждения Секция охлаждения представляет собой водяной или фреоновый теплообменник-воздухоохладитель, изготовленный из медных трубок (от 4 до 8 рядов ) с алюминиевы -ми ребрами. В качестве хладагента (рабочей среды) может быть : охлажденная вода, смесь воды и гликоля, фреон (например, R-22).
