1 Требования отраслевых стандартов к качеству газа и конденсата

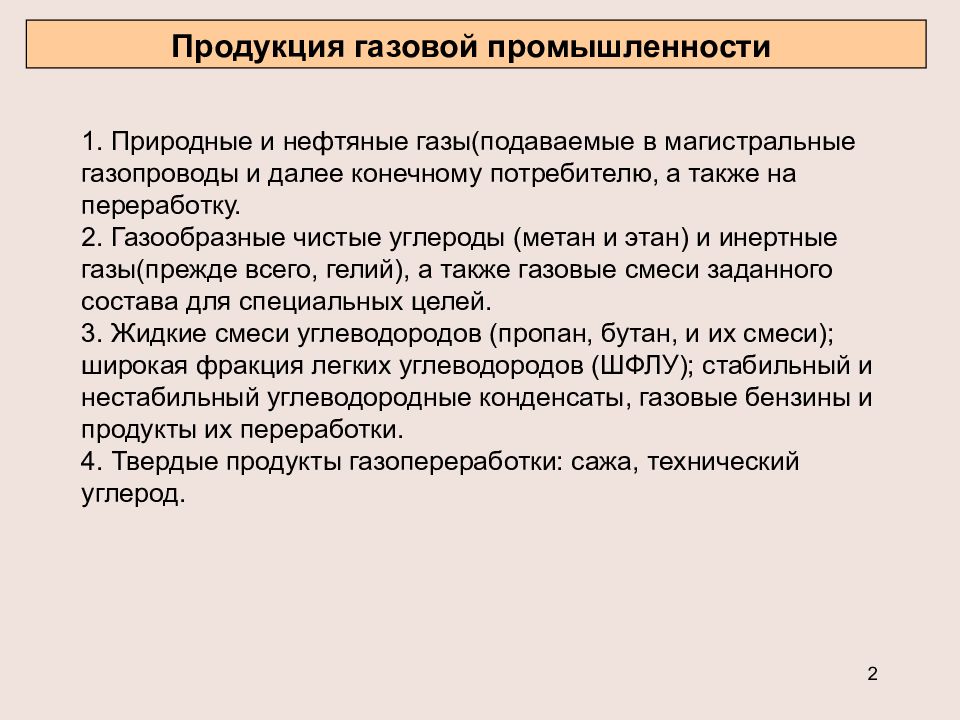

2 1. Природные и нефтяные газы(подаваемые в магистральные газопроводы и далее конечному потребителю, а также на переработку. 2. Газообразные чистые углероды (метан и этан) и инертные газы(прежде всего, гелий), а также газовые смеси заданного состава для специальных целей. 3. Жидкие смеси углеводородов (пропан, бутан, и их смеси); широкая фракция легких углеводородов (ШФЛУ); стабильный и нестабильный углеводородные конденсаты, газовые бензины и продукты их переработки. 4. Твердые продукты газопереработки: сажа, технический углерод. Продукция газовой промышленности

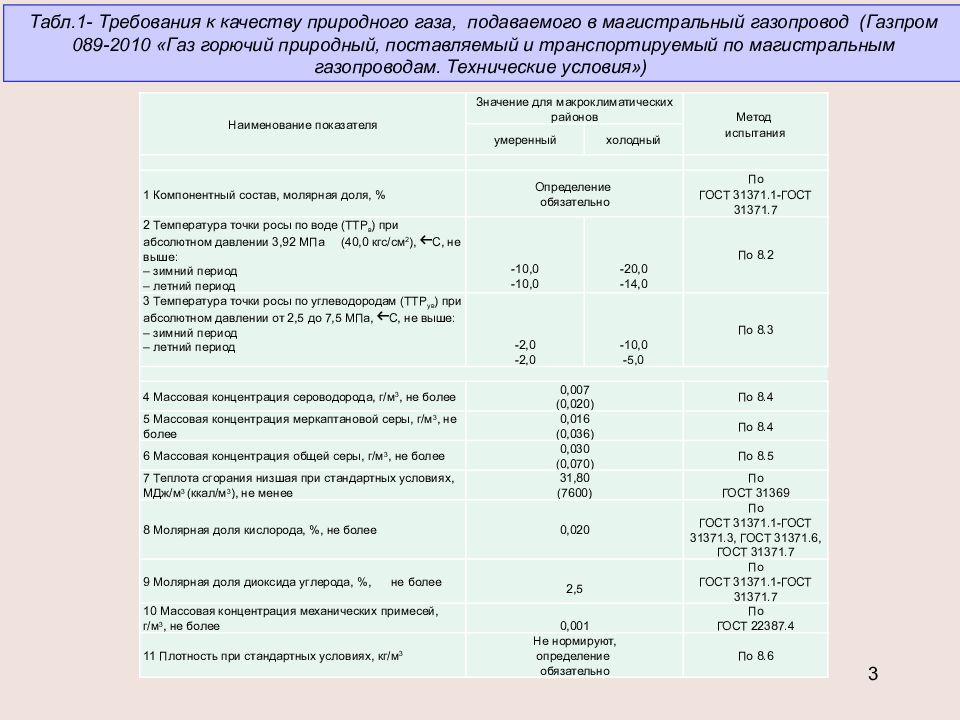

3 Наименование показателя Значение для макроклиматических районов Метод испытания умеренный холодный 1 Компонентный состав, молярная доля, % Определение обязательно По ГОСТ 31371.1-ГОСТ 31371.7 2 Температура точки росы по воде (ТТР в ) при абсолютном давлении 3,92 МПа (40,0 кгс/см 2 ), С, не выше: – зимний период – летний период -10,0 -10,0 -20,0 -14,0 По 8.2 3 Температура точки росы по углеводородам (ТТР ув ) при абсолютном давлении от 2,5 до 7,5 МПа, С, не выше: – зимний период – летний период -2,0 -2,0 -10,0 -5,0 По 8.3 4 Массовая концентрация сероводорода, г/м 3, не более 0,007 (0,020) По 8.4 5 Массовая концентрация меркаптановой серы, г/м 3, не более 0,016 (0,036) По 8.4 6 Массовая концентрация общей серы, г/м 3, не более 0,030 (0,070) По 8.5 7 Теплота сгорания низшая при стандартных условиях, МДж/м 3 (ккал/м 3 ), не менее 31,80 (7600) По ГОСТ 31369 8 Молярная доля кислорода, %, не более 0,020 По ГОСТ 31371.1-ГОСТ 31371.3, ГОСТ 31371.6, ГОСТ 31371.7 9 Молярная доля диоксида углерода, %, не более 2,5 По ГОСТ 31371.1-ГОСТ 31371.7 10 Массовая концентрация механических примесей, г/м 3, не более 0,001 По ГОСТ 22387.4 11 Плотность при стандартных условиях, кг/м 3 Не нормируют, определение обязательно По 8.6 Табл.1- Требования к качеству природного газа, подаваемого в магистральный газопровод (Газпром 089-2010 «Газ горючий природный, поставляемый и транспортируемый по магистральным газопроводам. Технические условия»)

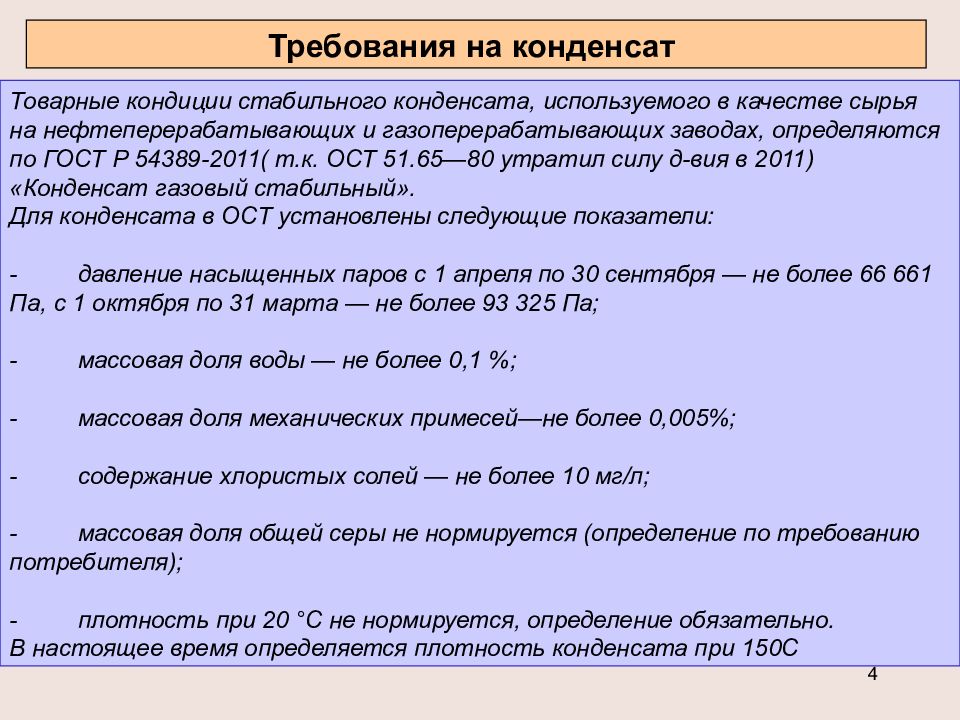

4 Требования на конденсат Товарные кондиции стабильного конденсата, используемого в качестве сырья на нефтеперерабатывающих и газоперерабатывающих заводах, определяются по ГОСТ Р 54389-2011( т.к. ОСТ 51.65—80 утратил силу д-вия в 2011) «Конденсат газовый стабильный». Для конденсата в ОСТ установлены следующие показатели: - давление насыщенных паров с 1 апреля по 30 сентября — не более 66 661 Па, с 1 октября по 31 марта — не более 93 325 Па; - массовая доля воды — не более 0,1 %; - массовая доля механических примесей—не более 0,005%; - содержание хлористых солей — не более 10 мг/л; - массовая доля общей серы не нормируется (определение по требованию потребителя); - плотность при 20 °С не нормируется, определение обязательно. В настоящее время определяется плотность конденсата при 150С

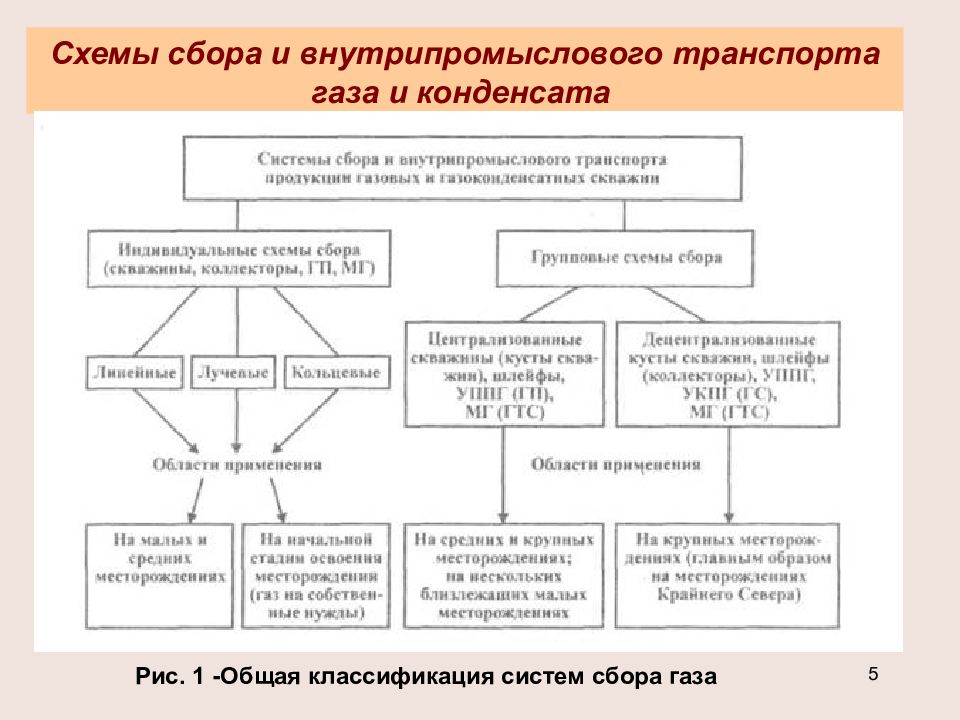

5 Схемы сбора и внутрипромыслового транспорта газа и конденсата Рис. 1 -Общая классификация систем сбора газа

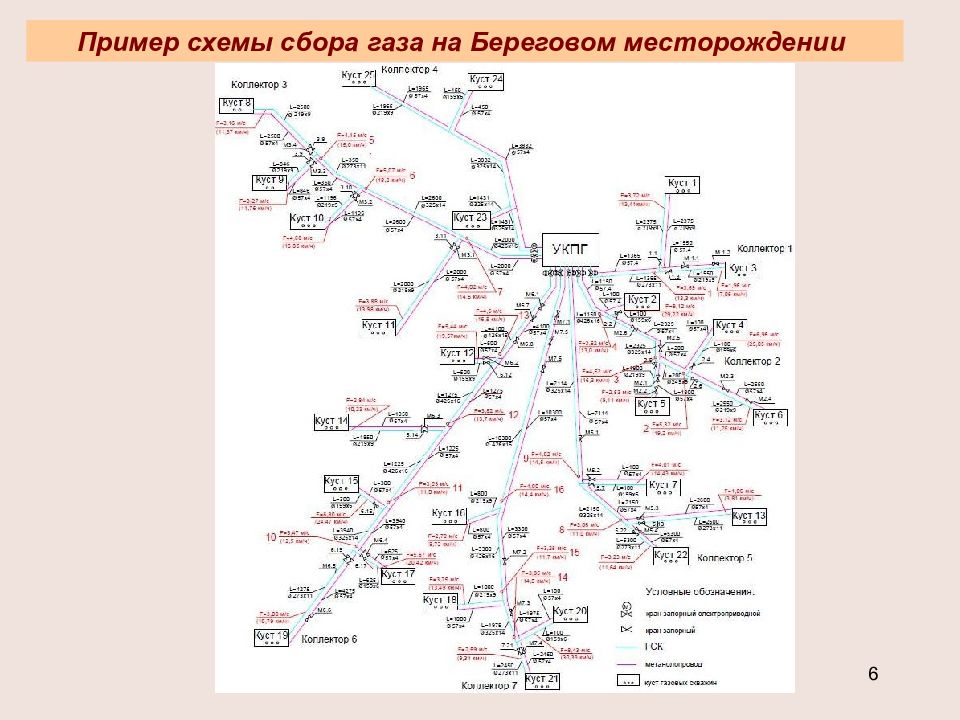

6 Пример схемы сбора газа на Береговом месторождении
7 Процессы подготовки газа к транспорту
8 Состав природных газов углеводороды неуглеводороды инертные газы алканы C n H 2n+2 цикланы C n H 2n азот N 2 угл. газ СО 2 сероводород Н 2 S ртуть меркаптаны RSH Гелий аргон криптон ксенон

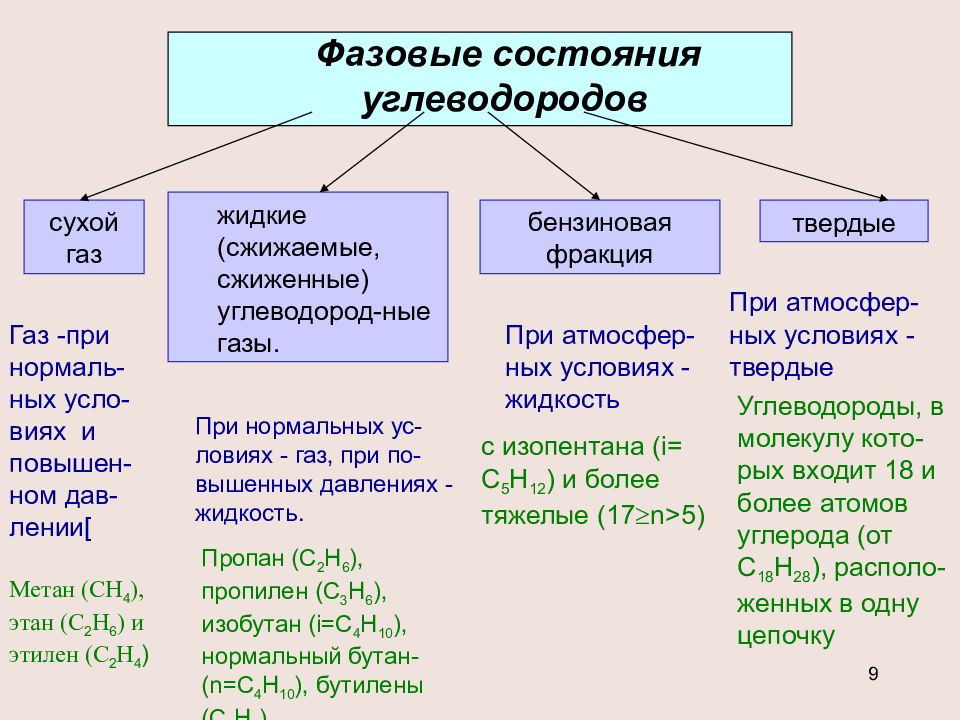

9 Фазовые состояния углеводородов сухой газ жидкие (сжижаемые, сжиженные) углеводород-ные газы. бензиновая фракция твердые Метан (СН 4 ), этан (С 2 Н 6 ) и этилен (С 2 Н 4 ) Газ -при нормаль-ных усло-виях и повышен-ном дав-лении[ При нормальных ус-ловиях - газ, при по-вышенных давлениях - жидкость. Пропан (С 2 Н 6 ), пропилен (С 3 Н 6 ), изобутан ( i =С 4 Н 10 ), нормальный бутан-( n =С 4 Н 10 ), бутилены (С 4 Н 8 ) При атмосфер-ных условиях - жидкость с изопентана ( i = С 5 Н 12 ) и более тяжелые (17 n >5) Углеводороды, в молекулу кото-рых входит 18 и более атомов углерода (от С 18 Н 28 ), располо-женных в одну цепочку При атмосфер-ных условиях - твердые

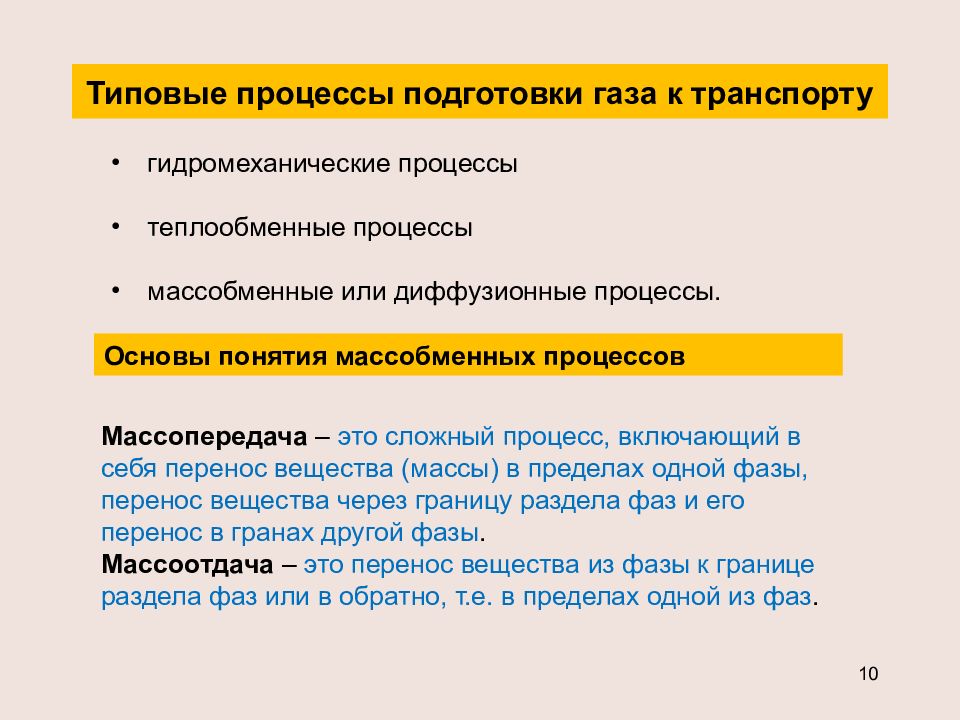

10 гидромеханические процессы теплообменные процессы массобменные или диффузионные процессы. Массопередача – это сложный процесс, включающий в себя перенос вещества (массы) в пределах одной фазы, перенос вещества через границу раздела фаз и его перенос в гранах другой фазы. Массоотдача – это перенос вещества из фазы к границе раздела фаз или в обратно, т.е. в пределах одной из фаз. Основы понятия массобменных процессов
11 Они применяются для разделения смесей. В любом процессе участвуют как минимум две фазы: жидкая и паровая (сепарация), жидкая и газовая (абсорбция) и твердая и жидкая (адсорбция). Переход вещества из одной фазы в другую осуществляется за счет диффузии. Движущей силой массобменных процессов является разность или градиент концентраций между фактической концентрацией компонента в данной фазе и равновесной с другой фазой. Перенос вещества происходит через границу раздела фаз. Диффузионные процессы обратимы, их направление определяется законами фазового равновесия, фактическими концентрациями компонентов в обоих фазах и термобарическими условиями. Переход вещества из одной фазы в другую заканчивается при достижении фазового равновесия.

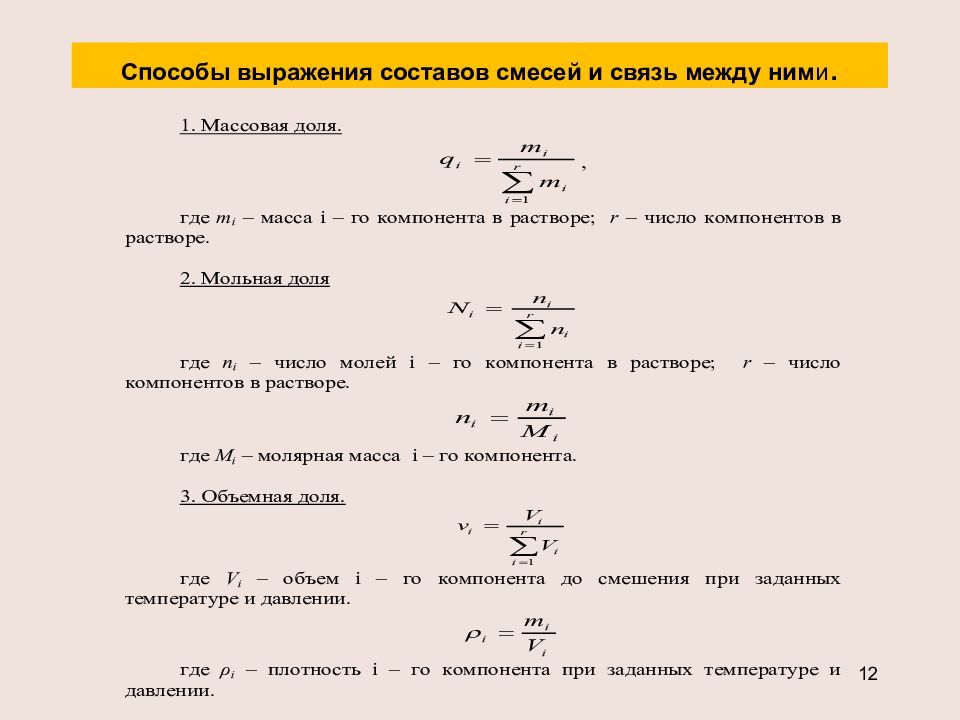

12

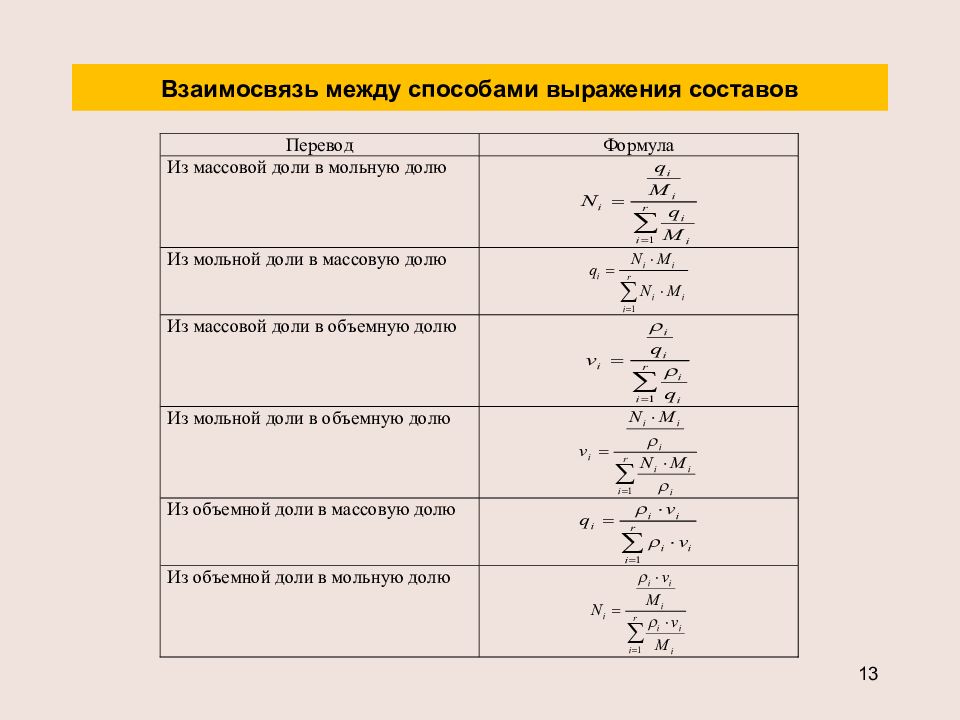

13

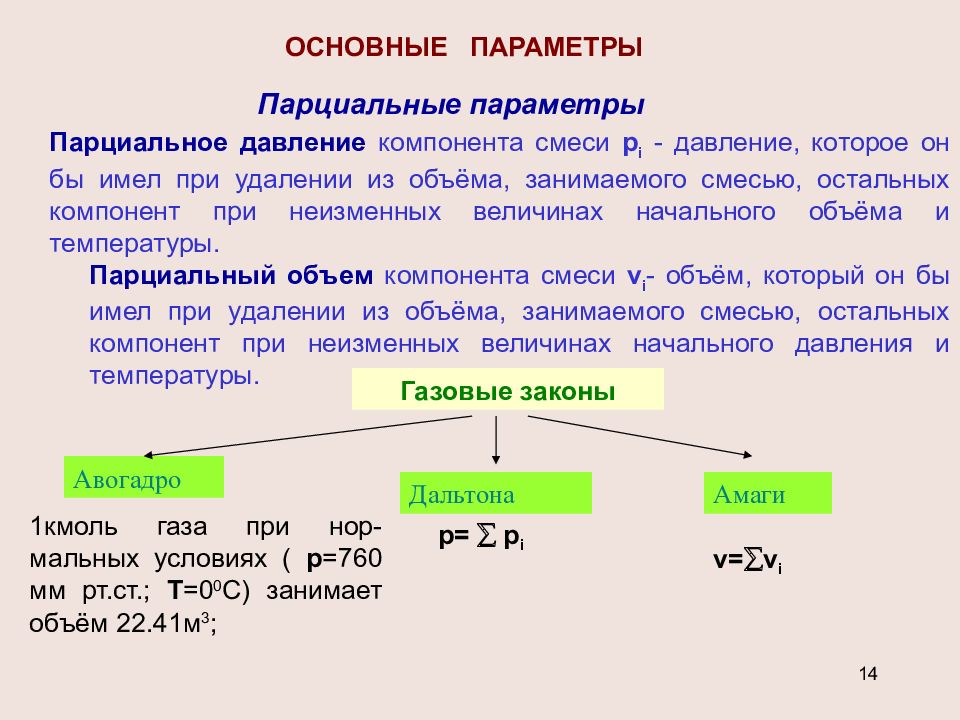

14 ОСНОВНЫЕ ПАРАМЕТРЫ Парциальные параметры Парциальное давление компонента смеси p i - давление, которое он бы имел при удалении из объёма, занимаемого смесью, остальных компонент при неизменных величинах начального объёма и температуры. Парциальный объем компонента смеси v i - объём, который он бы имел при удалении из объёма, занимаемого смесью, остальных компонент при неизменных величинах начального давления и температуры. Газовые законы Авогадро Дальтона Амаги р= р i v = v i 1кмоль газа при нор-мальных условиях ( р =760 мм рт.ст.; Т =0 0 С) занимает объём 22.41м 3 ;

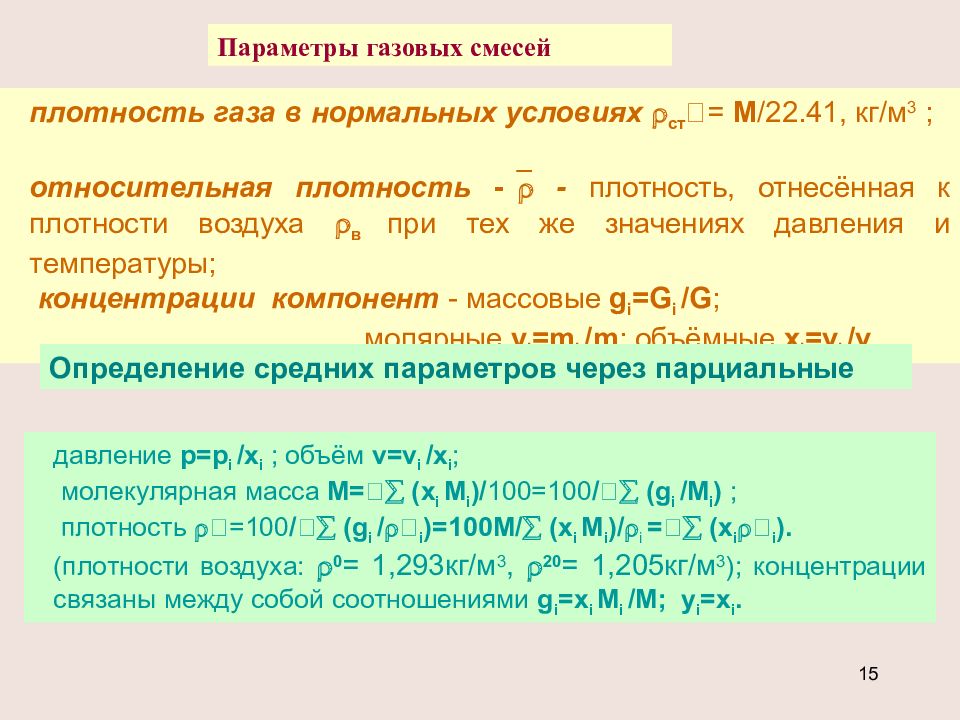

15 Параметры газовых смесей плотность газа в нормальных условиях ст = М /22.41, кг/м 3 ; относительная плотность - - плотность, отнесённая к плотности воздуха в при тех же значениях давления и температуры; концентрации компонент - массовые g i = G i / G ; молярные y i = m i / m ; объёмные x i = v i / v Определение средних параметров через парциальные давление р= p i / x i ; объём v = v i / x i ; молекулярная масса M = ( x i М i )/ 100=100 / ( g i / M i ) ; плотность =100 / ( g i / i )=100 M / ( x i M i )/ i = ( x i i ). (плотности воздуха: 0 = 1,293кг/м 3, 20 = 1,205кг/м 3 ); концентрации связаны между собой соотношениями g i = x i M i / M ; y i = x i.

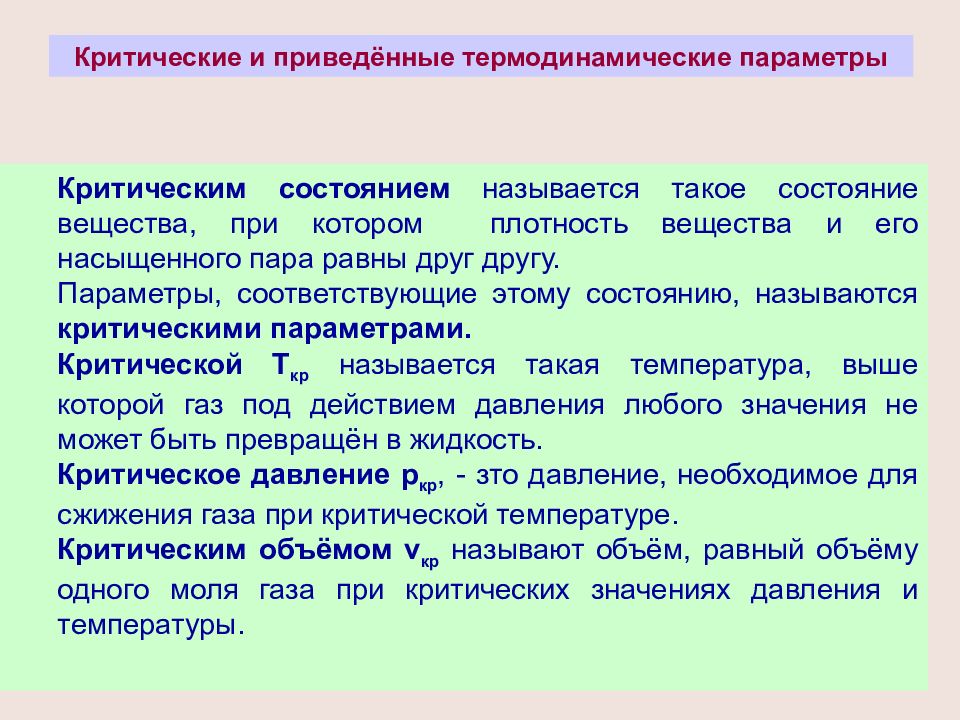

16 Критические и приведённые термодинамические параметры Критическим состоянием называется такое состояние вещества, при котором плотность вещества и его насыщенного пара равны друг другу. Параметры, соответствующие этому состоянию, называются критическими параметрами. Критической Т кр называется такая температура, выше которой газ под действием давления любого значения не может быть превращён в жидкость. Критическое давление р кр, - зто давление, необходимое для сжижения газа при критической температуре. Критическим объёмом v кр называют объём, равный объёму одного моля газа при критических значениях давления и температуры.

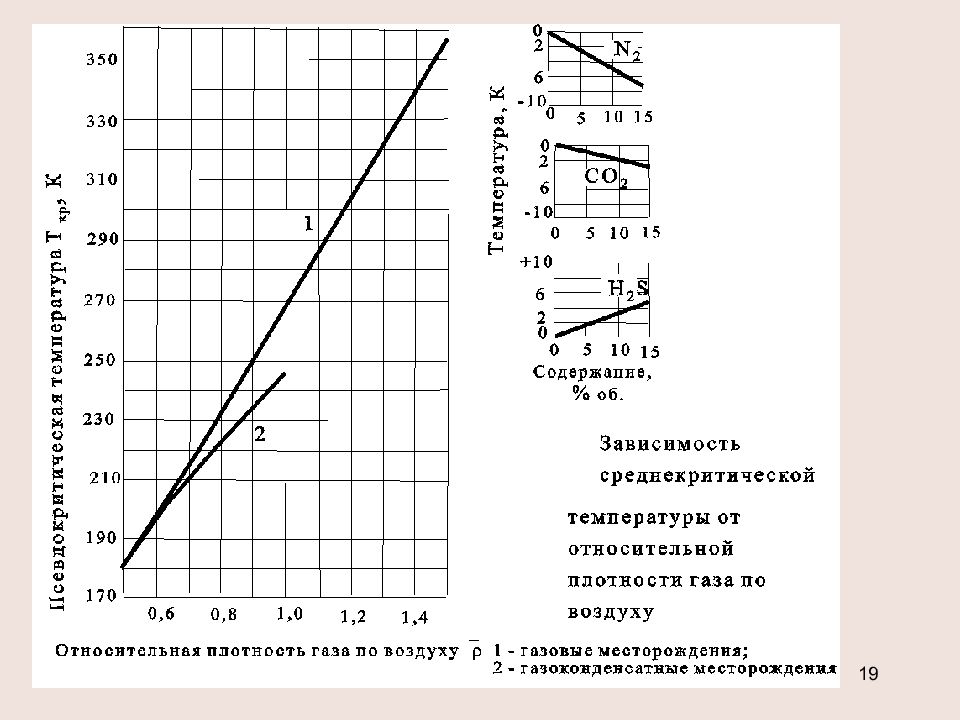

17 Определение критических параметров смеси p кр = ( P кр i x i ), Т кр = ( T кр i x i ) давление в кгс/см 2 - температура в К - от 0,5 до 0,9 (газовые месторождения) Определение критических параметров смеси Приведённые параметры Приведенным давлением р пр называется отношение давления газа р к его критическому давлению р кр : p пр = p / p кр. Приведенной температурой Т пр называется отношение абсо-лютной температуры газа Т к его критическому значению Т кр : Т пр =Т / Т кр.
18
19

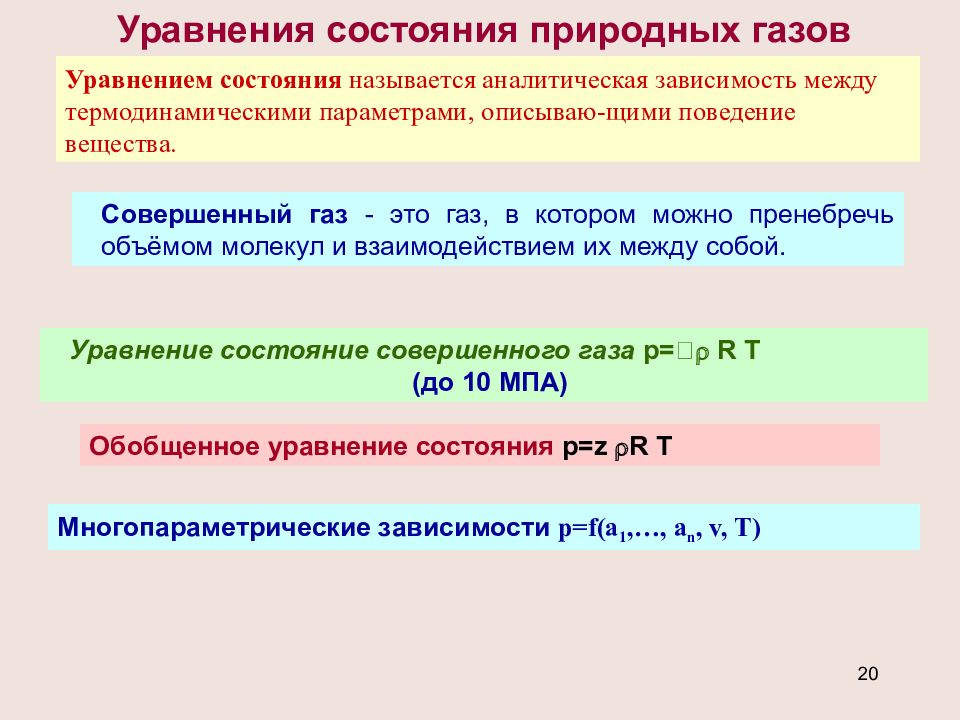

20 Уравнения состояния природных газов Уравнением состояния называется аналитическая зависимость между термодинамическими параметрами, описываю-щими поведение вещества. Совершенный газ - это газ, в котором можно пренебречь объёмом молекул и взаимодействием их между собой. Уравнение состояние совершенного газа р= R T (до 10 МПА) Обобщенное уравнение состояния р= z R T Многопараметрические зависимости p=f(a 1,…, a n, v, T)

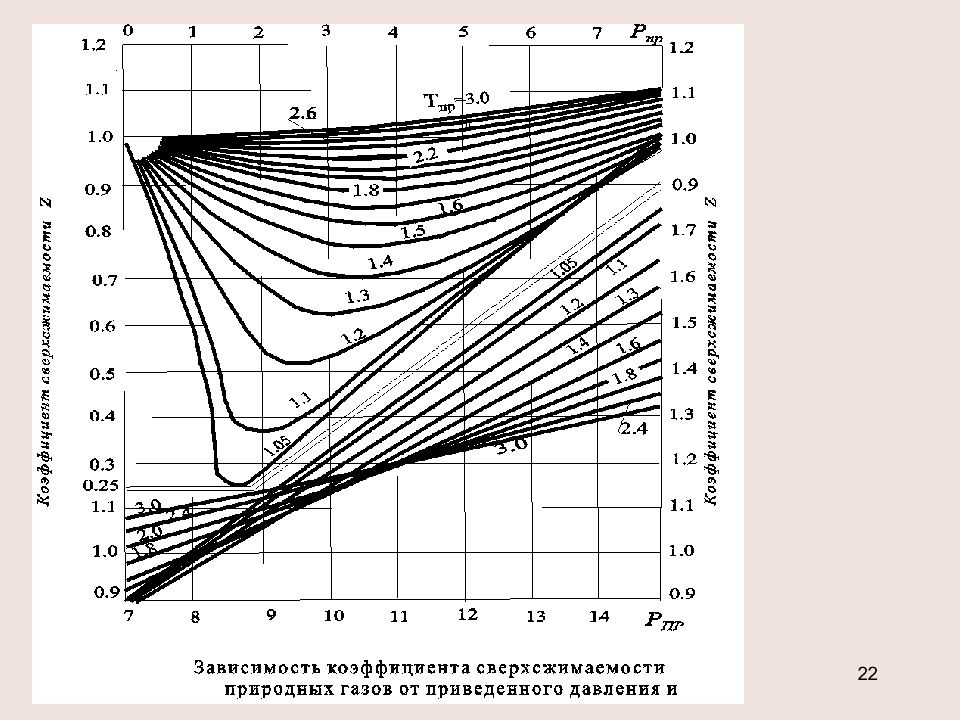

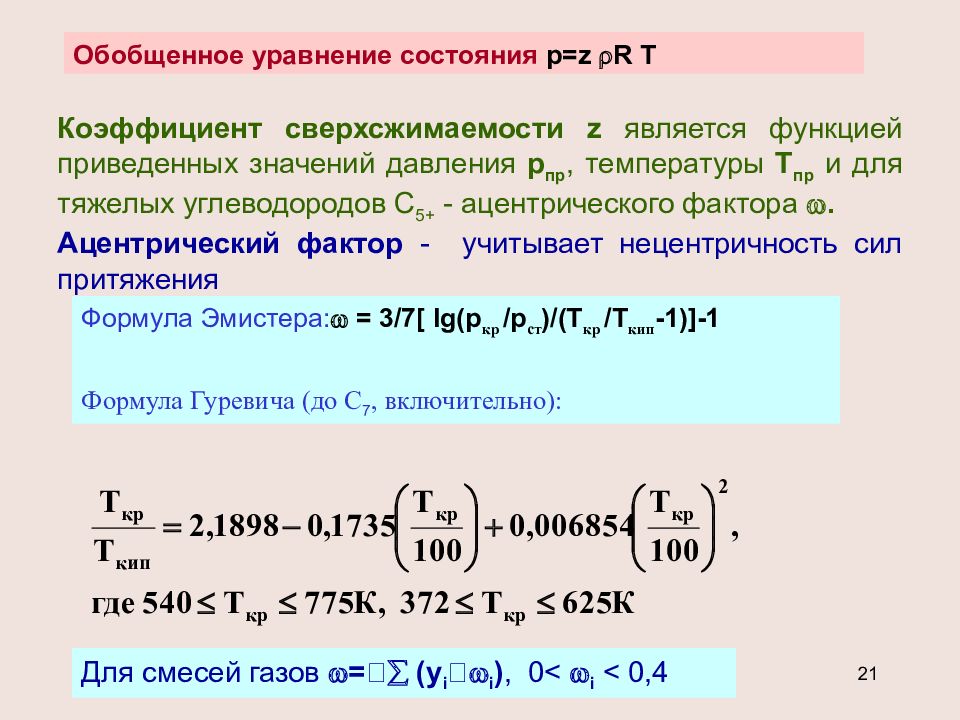

21 Обобщенное уравнение состояния р= z R T Коэффициент сверхсжимаемости z является функцией приведенных значений давления р пр, температуры Т пр и для тяжелых углеводородов С 5+ - ацентрического фактора . Ацентрический фактор - учитывает нецентричность сил притяжения Формула Эмистера: = 3/7[ lg ( p кр / p ст )/( T кр / T кип -1)]-1 Формула Гуревича (до С 7, включительно): Для смесей газов = ( y i i ), 0< i < 0,4
22
23 Аппроксимация Платонова-Гуревича Формулы Хенкинсона, Томаса и Филлипса Область использования - р<40МПа; х С 5 + <10моль%. Погрешность формулы : меньше 1% при p < 25МПа; 3% при p = 25- 35МПа и 5% - от 35 до 40МПа.
24 Абсорбционная осушка газа

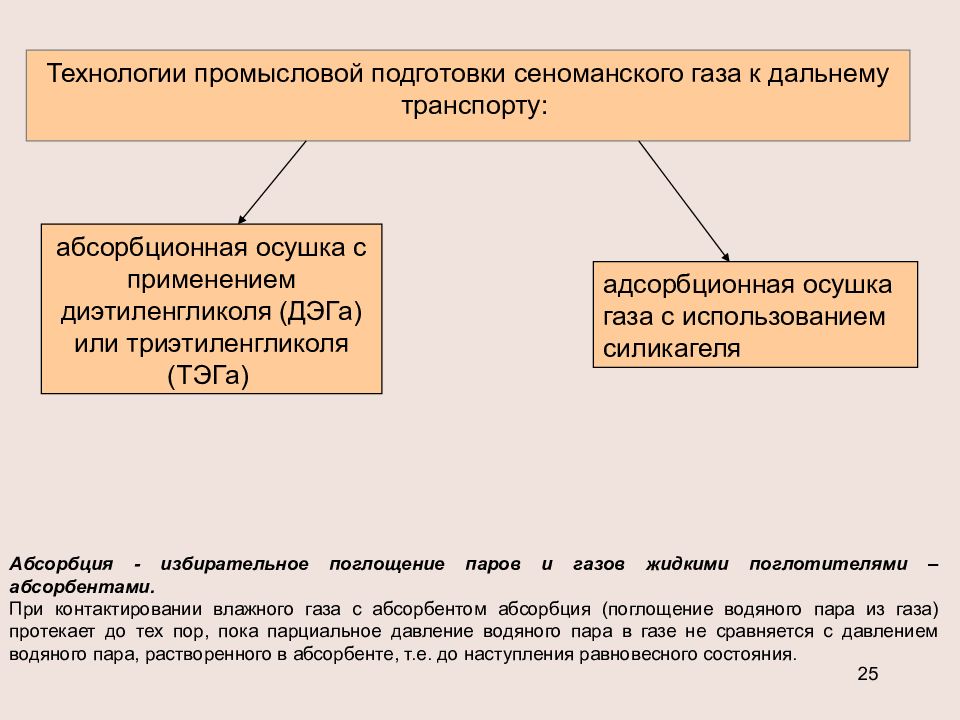

25 Технологии промысловой подготовки сеноманского газа к дальнему транспорту: абсорбционная осушка с применением диэтиленгликоля (ДЭГа) или триэтиленгликоля (ТЭГа) адсорбционная осушка газа с использованием силикагеля Абсорбция - избирательное поглощение паров и газов жидкими поглотителями – абсорбентами. При контактировании влажного газа с абсорбентом абсорбция (поглощение водяного пара из газа) протекает до тех пор, пока парциальное давление водяного пара в газе не сравняется с давлением водяного пара, растворенного в абсорбенте, т.е. до наступления равновесного состояния.
26 Физико-химические свойства гликолей

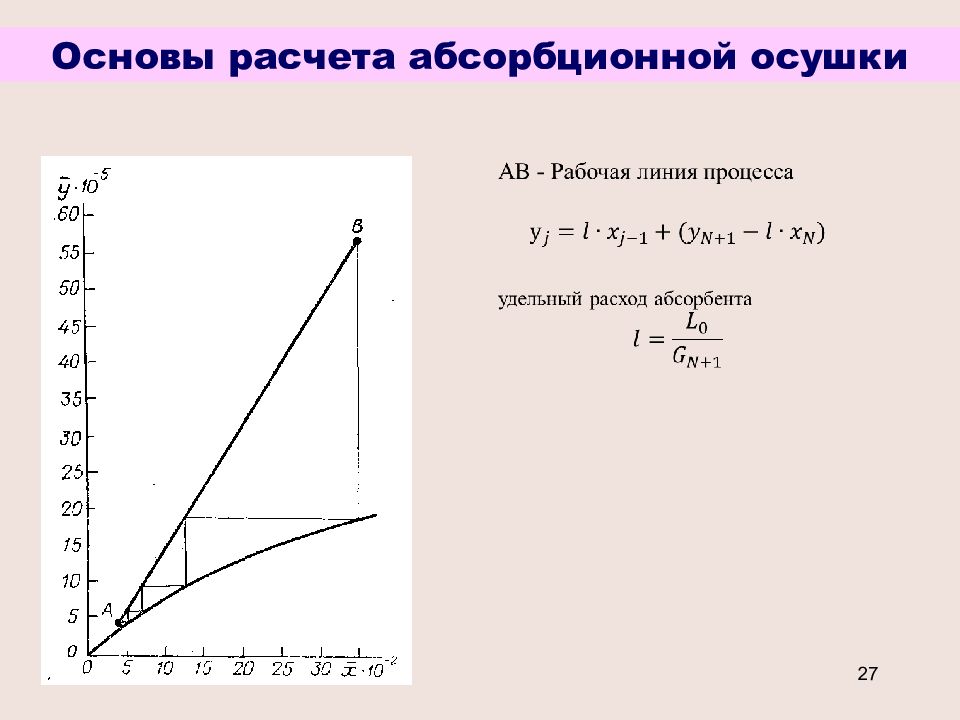

27 Основы расчета абсорбционной осушки
28 Первичные факторы - давление,температура, состав сырьевого газа на входе в УКПГ и концентрация осушителя в регенерированном растворе. ВЫБОР РЕЖИМА РАБОТЫ УСТАНОВОК ОСУШКИ ГАЗА Вторичные факторы - степень насыщения абсорбента, эффективность работы оборудования, наличие в газе загрязняющих примесей (пыли, мех.примесей, минеральных солей и т.д. )
29 Влияние давления

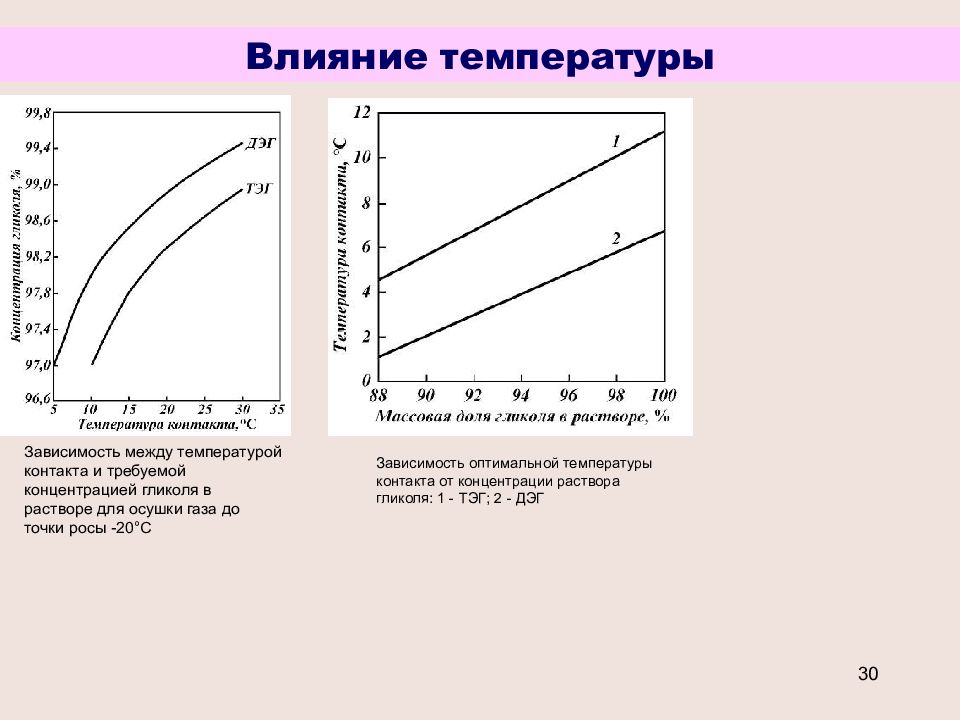

30 Влияние температуры Зависимость между температурой контакта и требуемой концентрацией гликоля в растворе для осушки газа до точки росы -20°С Зависимость оптимальной температуры контакта от концентрации раствора гликоля: 1 - ТЭГ; 2 - ДЭГ
31 Влияние температуры на показатели установки осушки газа
32 Рис. 1. Принципиальная технологическая схема абсорбционной осушки газа для северных месторождений: С-1 — сепаратор; А-1 — абсорбер; Р-1 — колонна регенерации; Ф-1 — фильтр; Т-1 — теплообменник ДЭГ-ДЭГ; Х-1 —холодильник; И-1 — подогреватель;Е-1, Е-2, Е-3 — емкости; Н-1, Н-2, Н-3 – насосы.

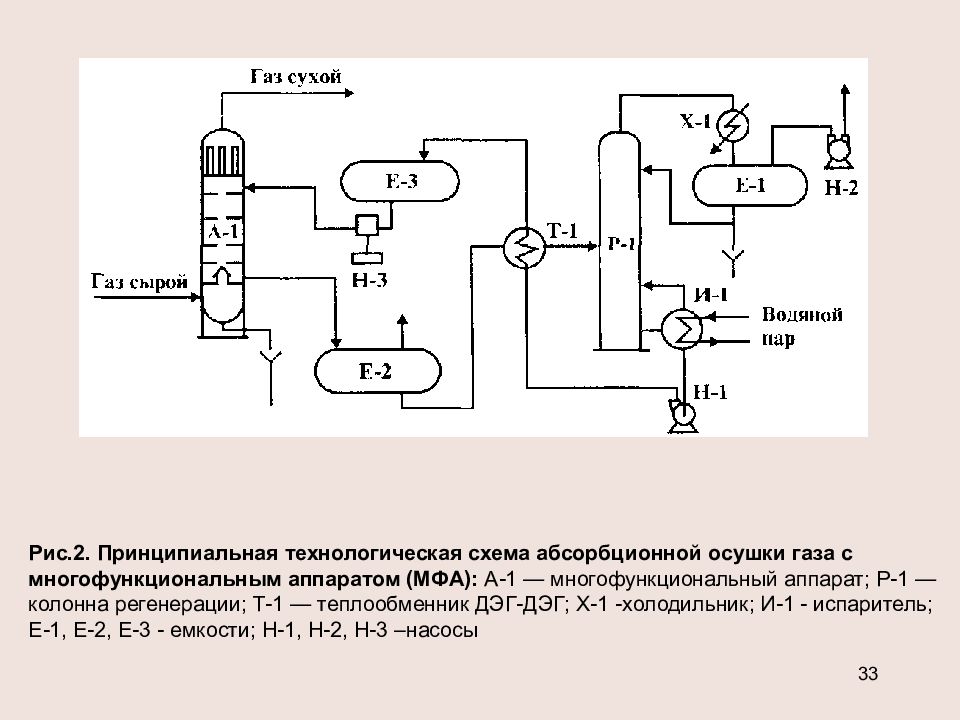

33 Рис.2. Принципиальная технологическая схема абсорбционной осушки газа с многофункциональным аппаратом (МФА): А-1 — многофункциональный аппарат; Р-1 — колонна регенерации; Т-1 — теплообменник ДЭГ-ДЭГ; Х-1 -холодильник; И-1 - испаритель; Е-1, Е-2, Е-3 - емкости; Н-1, Н-2, Н-3 –насосы
34 Рис. 3 Схема абсорбера ГП-252
35 Рис. 4 Схема абсорбера ГП-365

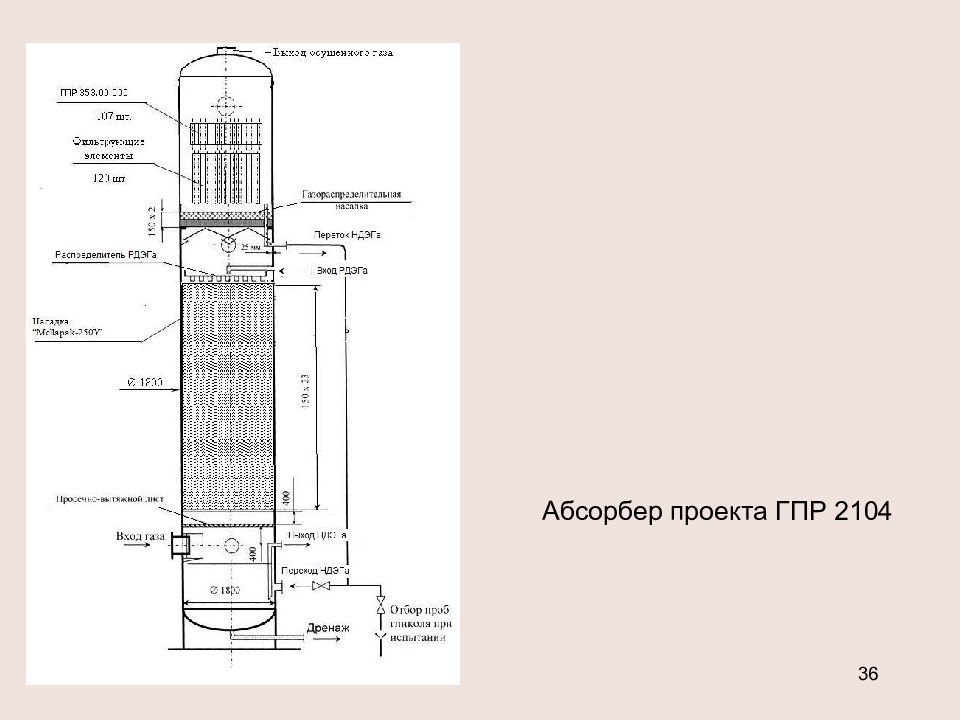

36 Абсорбер проекта ГПР 2104

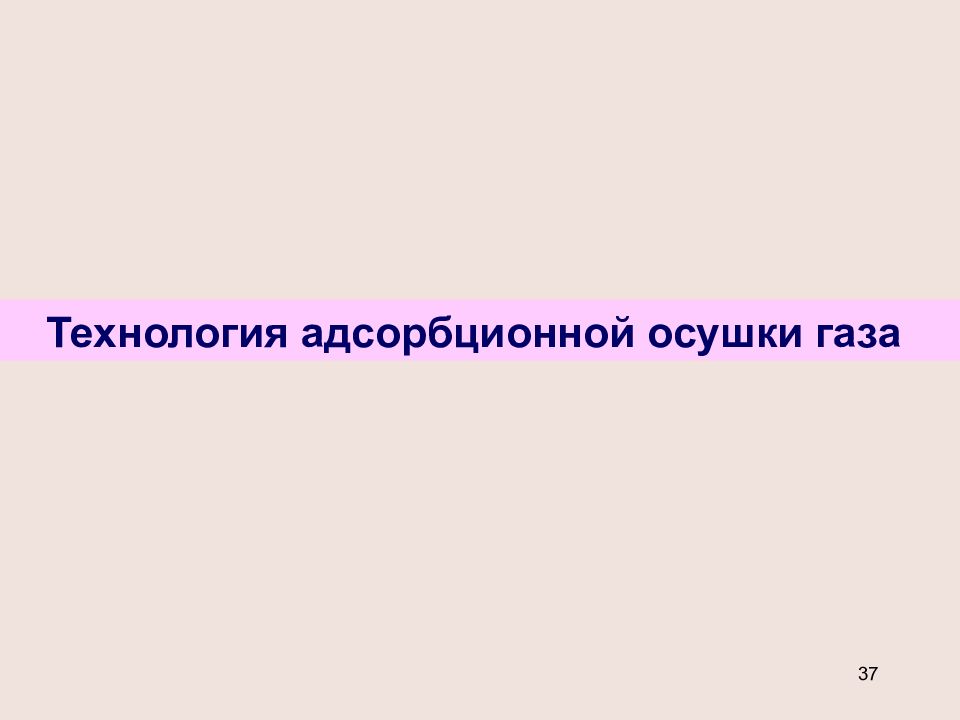

37 Технология адсорбционной осушки газа

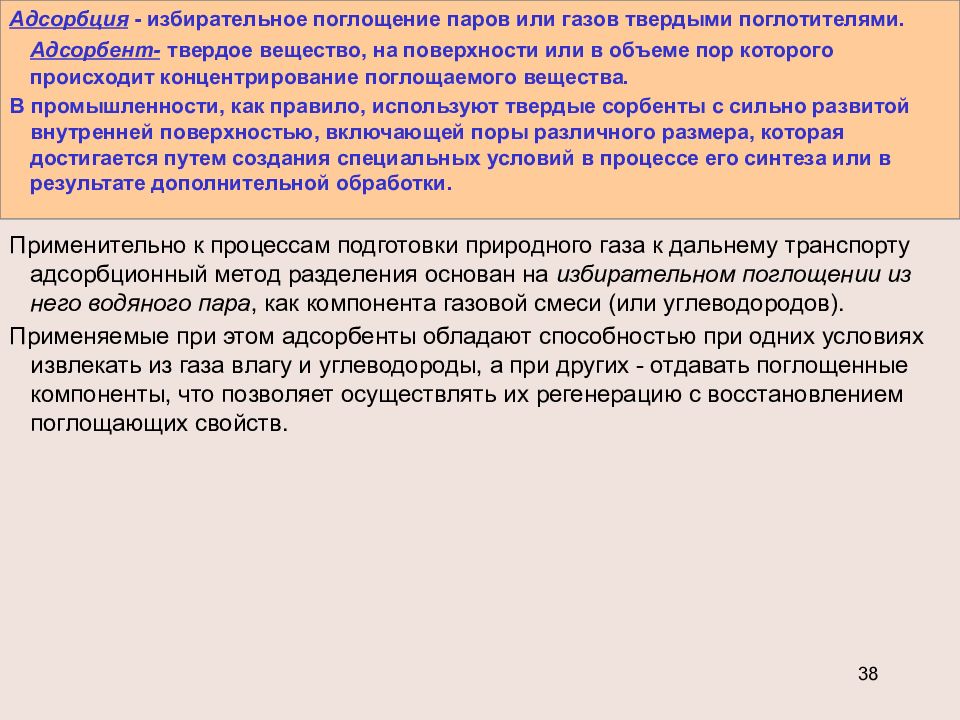

38 Адсорбция - избирательное поглощение паров или газов твердыми поглотителями. Адсорбент- твердое вещество, на поверхности или в объеме пор которого происходит концентрирование поглощаемого вещества. В промышленности, как правило, используют твердые сорбенты с сильно развитой внутренней поверхностью, включающей поры различного размера, которая достигается путем создания специальных условий в процессе его синтеза или в результате дополнительной обработки. Применительно к процессам подготовки природного газа к дальнему транспорту адсорбционный метод разделения основан на избирательном поглощении из него водяного пара, как компонента газовой смеси (или углеводородов). Применяемые при этом адсорбенты обладают способностью при одних условиях извлекать из газа влагу и углеводороды, а при других - отдавать поглощенные компоненты, что позволяет осуществлять их регенерацию с восстановлением поглощающих свойств.
Рис. 1 Технологическая схема адсорбционного цеха осушки газа на УКПГ месторождения Медвежье: 1 -сепаратор; 2- адсорбер; 3-компрессор; 4-печь огневого подогрева; 5-АВО газа регенерации; 6 -сепаратор газа регенерации

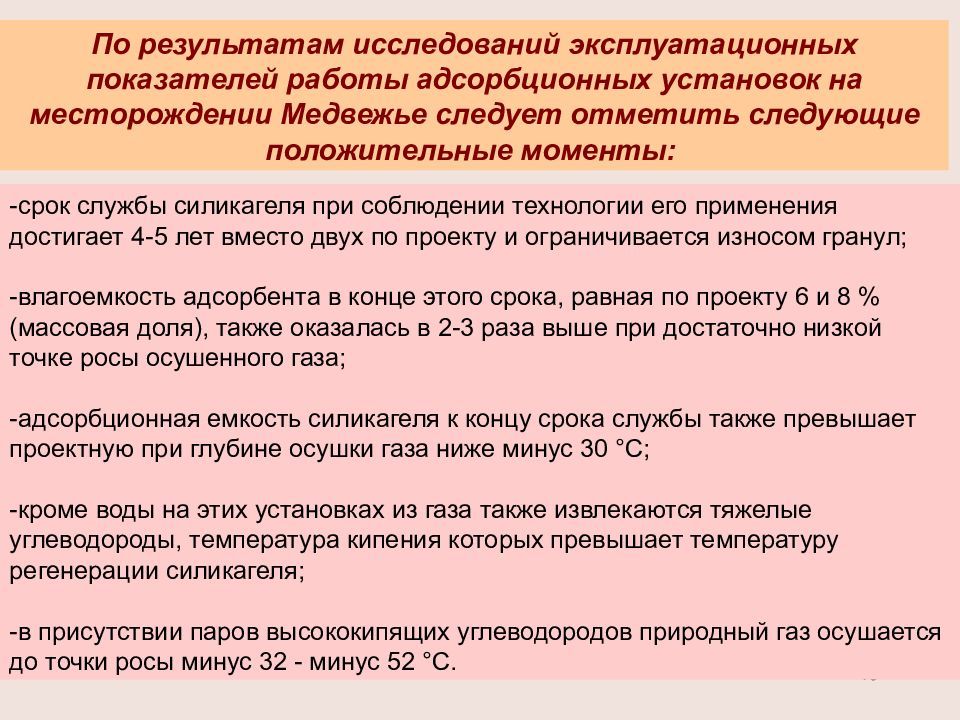

40 По результатам исследований эксплуатационных показателей работы адсорбционных установок на месторождении Медвежье следует отметить следующие положительные моменты: -срок службы силикагеля при соблюдении технологии его применения достигает 4-5 лет вместо двух по проекту и ограничивается износом гранул; -влагоемкость адсорбента в конце этого срока, равная по проекту 6 и 8 % (массовая доля), также оказалась в 2-3 раза выше при достаточно низкой точке росы осушенного газа; -адсорбционная емкость силикагеля к концу срока службы также превышает проектную при глубине осушки газа ниже минус 30 °С; -кроме воды на этих установках из газа также извлекаются тяжелые углеводороды, температура кипения которых превышает температуру регенерации силикагеля; -в присутствии паров высококипящих углеводородов природный газ осушается до точки росы минус 32 - минус 52 °С.

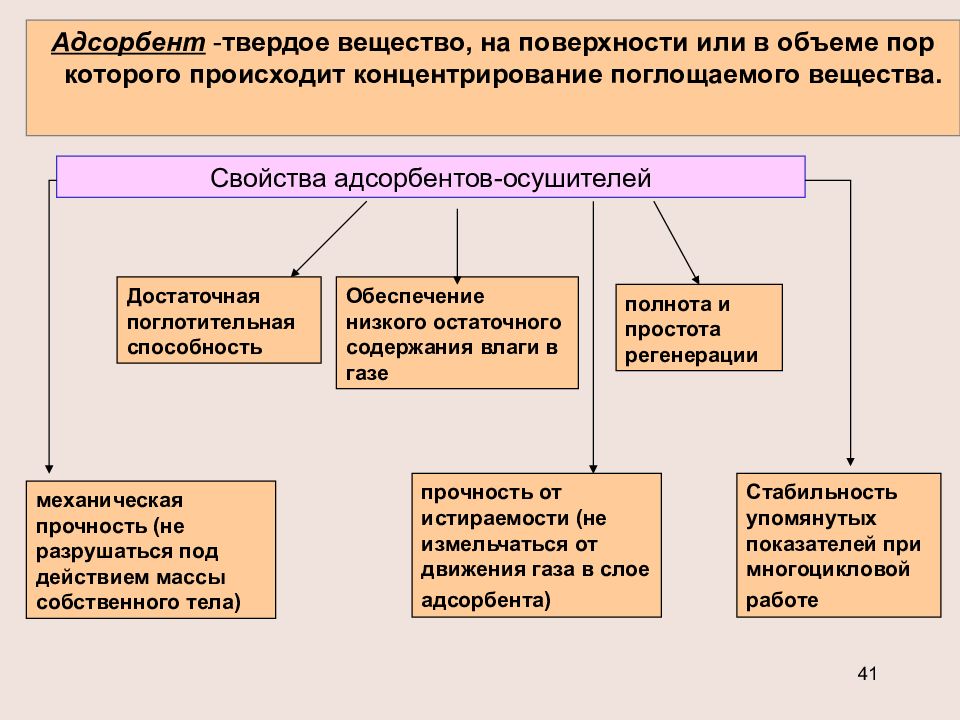

41 Адсорбент - твердое вещество, на поверхности или в объеме пор которого происходит концентрирование поглощаемого вещества. Достаточная поглотительная способность Обеспечение низкого остаточного содержания влаги в газе полнота и простота регенерации Свойства адсорбентов-осушителей Стабильность упомянутых показателей при многоцикловой работе механическая прочность (не разрушаться под действием массы собственного тела) прочность от истираемости (не измельчаться от движения газа в слое адсорбента)

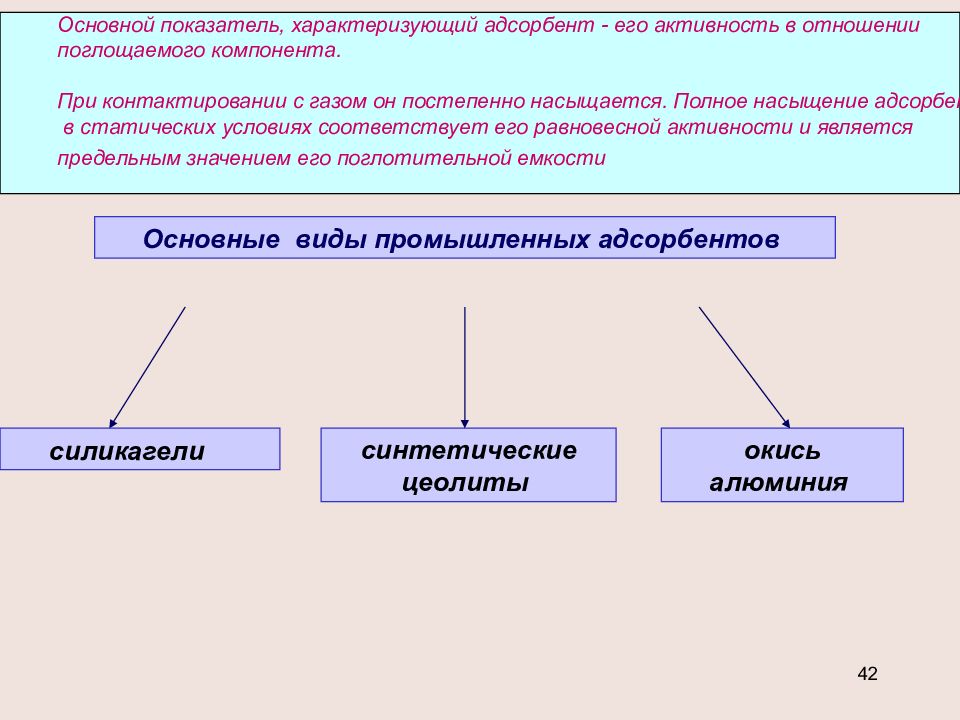

42 Основной показатель, характеризующий адсорбент - его активность в отношении поглощаемого компонента. При контактировании с газом он постепенно насыщается. Полное насыщение адсорбента в статических условиях соответствует его равновесной активности и является предельным значением его поглотительной емкости Основные виды промышленных адсорбентов силикагели синтетические цеолиты окись алюминия

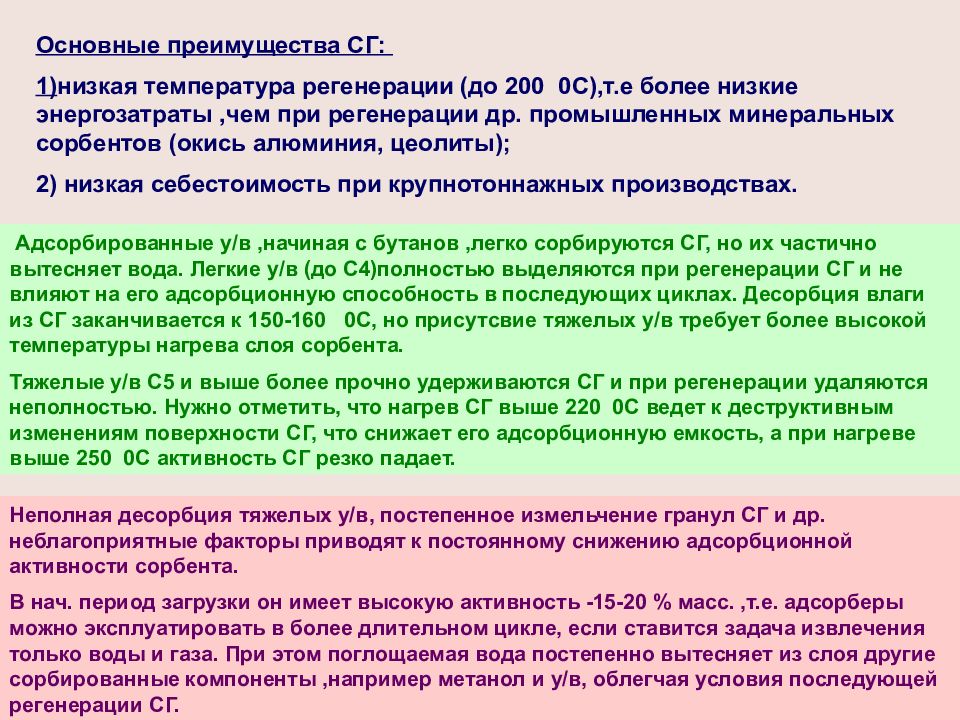

43 Основные преимущества СГ: 1) низкая температура регенерации (до 200 0С),т.е более низкие энергозатраты,чем при регенерации др. промышленных минеральных сорбентов (окись алюминия, цеолиты); 2) низкая себестоимость при крупнотоннажных производствах. Адсорбированные у/в,начиная с бутанов,легко сорбируются СГ, но их частично вытесняет вода. Легкие у/в (до С4)полностью выделяются при регенерации СГ и не влияют на его адсорбционную способность в последующих циклах. Десорбция влаги из СГ заканчивается к 150-160 0С, но присутсвие тяжелых у/в требует более высокой температуры нагрева слоя сорбента. Тяжелые у/в С5 и выше более прочно удерживаются СГ и при регенерации удаляются неполностью. Нужно отметить, что нагрев СГ выше 220 0С ведет к деструктивным изменениям поверхности СГ, что снижает его адсорбционную емкость, а при нагреве выше 250 0С активность СГ резко падает. Неполная десорбция тяжелых у/в, постепенное измельчение гранул СГ и др. неблагоприятные факторы приводят к постоянному снижению адсорбционной активности сорбента. В нач. период загрузки он имеет высокую активность -15-20 % масс.,т.е. адсорберы можно эксплуатировать в более длительном цикле, если ставится задача извлечения только воды и газа. При этом поглощаемая вода постепенно вытесняет из слоя другие сорбированные компоненты,например метанол и у/в, облегчая условия последующей регенерации СГ.

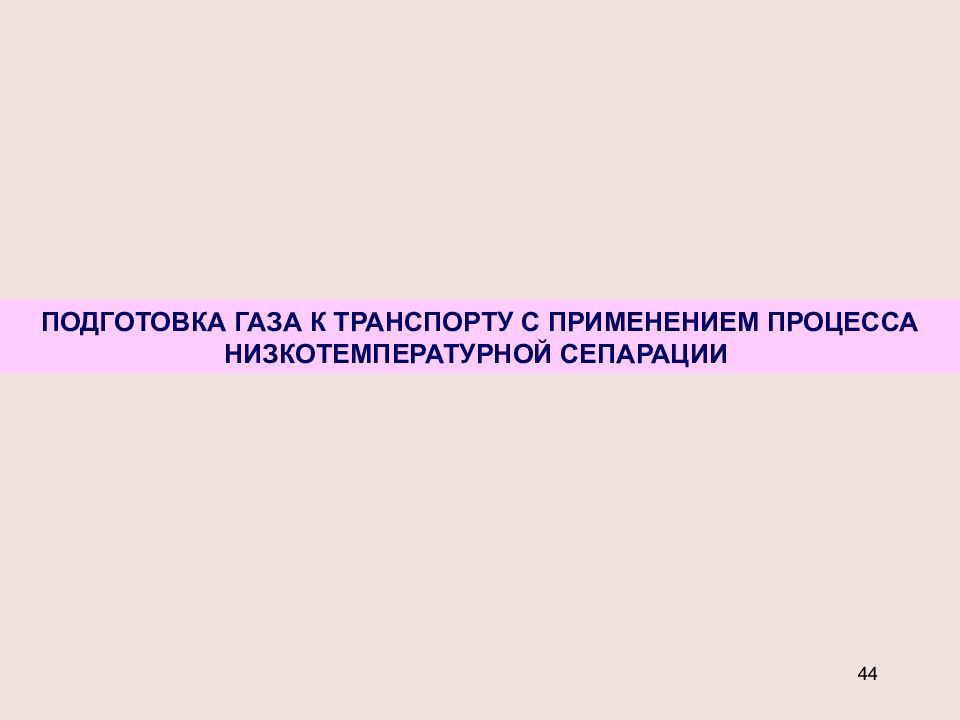

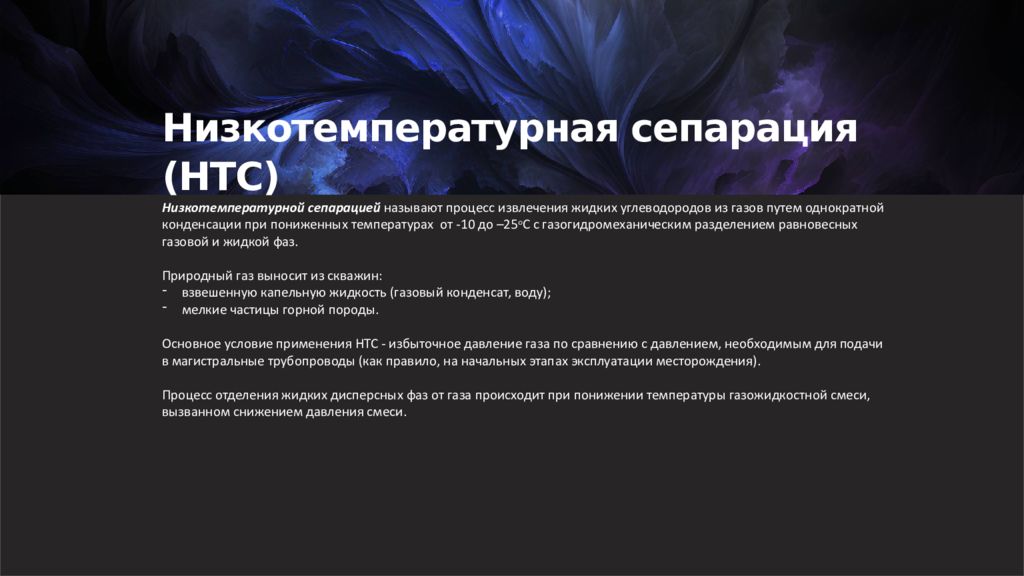

44 ПОДГОТОВКА ГАЗА К ТРАНСПОРТУ С ПРИМЕНЕНИЕМ ПРОЦЕССА НИЗКОТЕМПЕРАТУРНОЙ СЕПАРАЦИИ
45 Промысловые установки, предназначенные для извлечения из газа тяжелых у/в процессом НТК, на практике называют установками низкотемпературной сепарации (НТС ). Рис. 1. Принципиальная технологическая схема установки НТС : 1- входной сепаратор, 2,5-кожухотрубчатый теплообменник, 3-дросель. 4- низкотемпературный сепаратор, 6-емкость для сбора конденсата

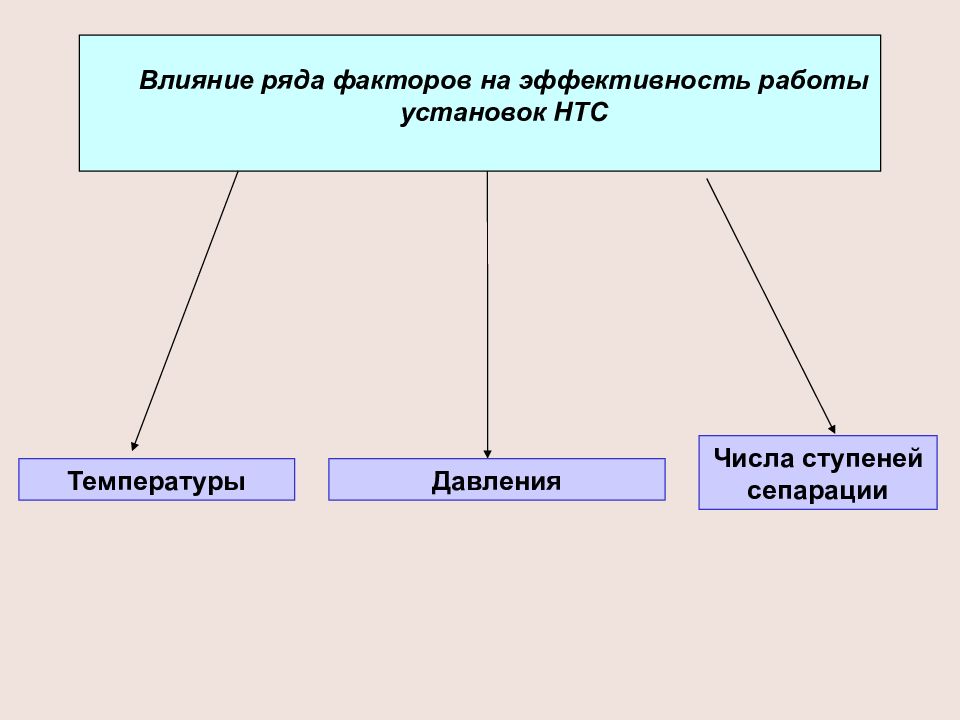

Влияние ряда факторов на эффективность работы установок НТС Температуры Числа ступеней сепарации Давления

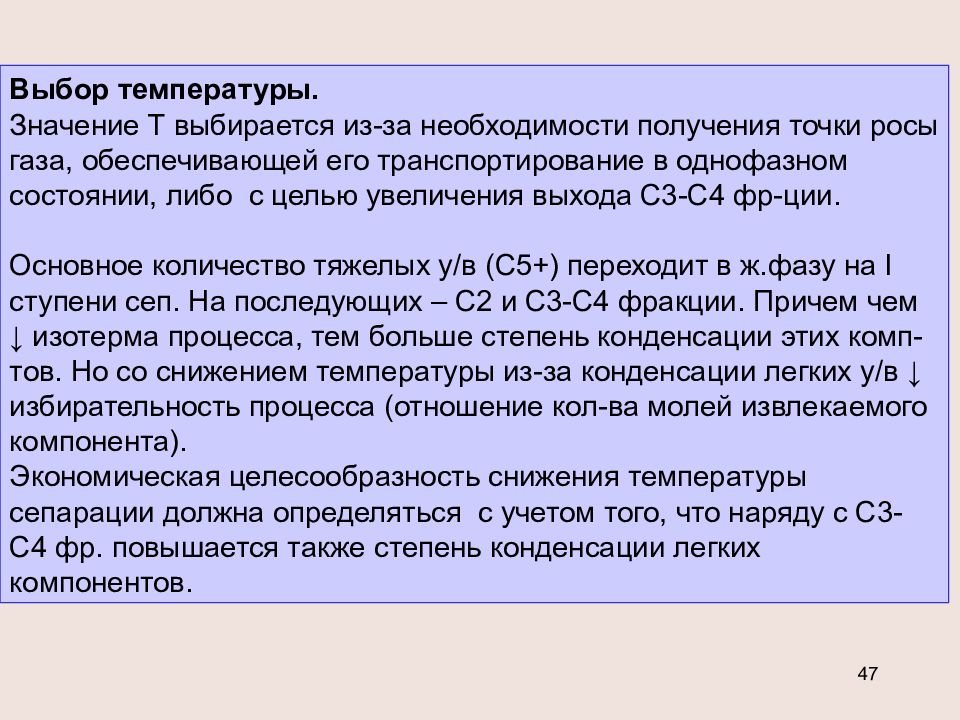

47 Выбор температуры. Значение Т выбирается из-за необходимости получения точки росы газа, обеспечивающей его транспортирование в однофазном состоянии, либо с целью увеличения выхода С3-С4 фр-ции. Основное количество тяжелых у/в (C5+) переходит в ж.фазу на I ступени сеп. На последующих – С2 и С3-С4 фракции. Причем чем ↓ изотерма процесса, тем больше степень конденсации этих комп-тов. Но со снижением температуры из-за конденсации легких у/в ↓ избирательность процесса (отношение кол-ва молей извлекаемого компонента). Экономическая целесообразность снижения температуры сепарации должна определяться с учетом того, что наряду с С3-С4 фр. повышается также степень конденсации легких компонентов.

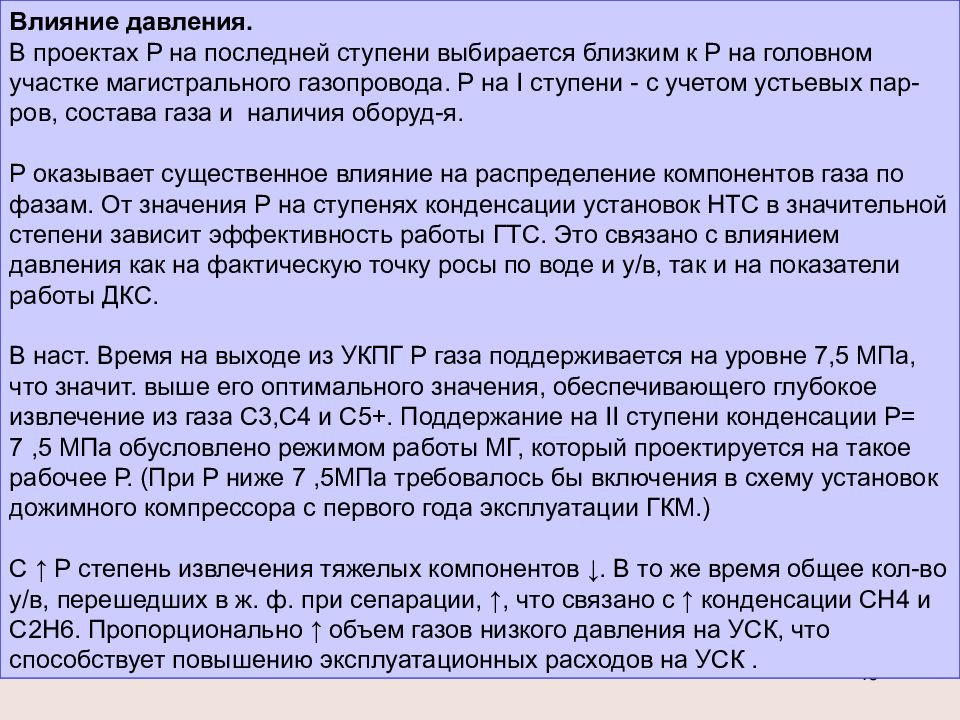

48 Влияние давления. В проектах Р на последней ступени выбирается близким к Р на головном участке магистрального газопровода. Р на I ступени - с учетом устьевых пар-ров, состава газа и наличия оборуд-я. Р оказывает существенное влияние на распределение компонентов газа по фазам. От значения Р на ступенях конденсации установок НТС в значительной степени зависит эффективность работы ГТС. Это связано с влиянием давления как на фактическую точку росы по воде и у/в, так и на показатели работы ДКС. В наст. Время на выходе из УКПГ Р газа поддерживается на уровне 7,5 МПа, что значит. выше его оптимального значения, обеспечивающего глубокое извлечение из газа С3,С4 и С5+. Поддержание на II ступени конденсации Р= 7,5 МПа обусловлено режимом работы МГ, который проектируется на такое рабочее Р. (При Р ниже 7,5МПа требовалось бы включения в схему установок дожимного компрессора с первого года эксплуатации ГКМ.) С ↑ Р степень извлечения тяжелых компонентов ↓. В то же время общее кол-во у/в, перешедших в ж. ф. при сепарации, ↑, что связано с ↑ конденсации СН4 и С2Н6. Пропорционально ↑ объем газов низкого давления на УСК, что способствует повышению эксплуатационных расходов на УСК.

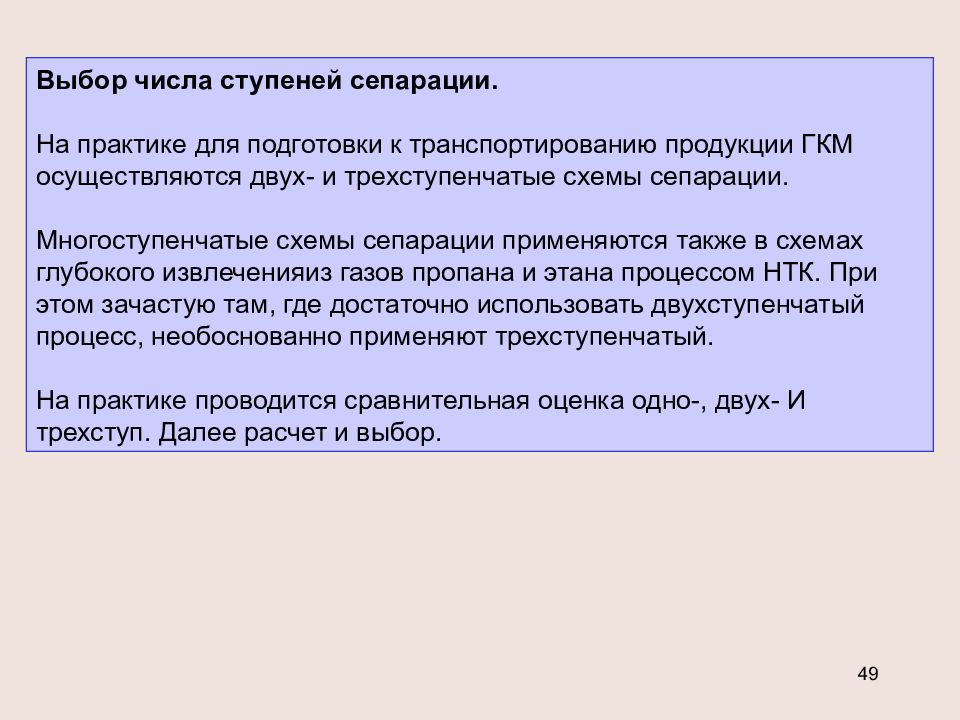

49 Выбор числа ступеней сепарации. На практике для подготовки к транспортированию продукции ГКМ осуществляются двух- и трехступенчатые схемы сепарации. Многоступенчатые схемы сепарации применяются также в схемах глубокого извлеченияиз газов пропана и этана процессом НТК. При этом зачастую там, где достаточно использовать двухступенчатый процесс, необоснованно применяют трехступенчатый. На практике проводится сравнительная оценка одно-, двух- И трехступ. Далее расчет и выбор.
50 Низкотемпературная сепарация газа с использованием дроссель – эффекта Дросселирование газа - понижение его температуры за счет понижения давления, т.е. изоэнтальпийного расширения газа. ( Самый простой способ получения холода на УКПГ). Этот процесс осуществляется с применением дроссельных устройств. «+» таких схем – их меньшая металлоемкость и высокая надежность в работе. Однако эта технология возможна при наличии большого запаса пластововой энергии, что наблюдается при больших глубинах залегания газоносных пластов. Следует учитывать, что давление газа в трубопроводах газотранспортных систем, согласно отраслевого стандарта Газпрома составляет 75 кгс/см2. Изменение температуры газа при его дросселировании на 1 кгс/см2 называется дроссель-эффектом или коэффициентом Джоуля - Томсона. Различают два вида дроссель-эффекта: дифференциальный и интегральный. Дифференциальный дроссель-эффект показывает снижение температуры газа при бесконечно малом изменении его давления. На практике используют интегральный дроссель-эффект – изменение давления на значительную величину. Значение его можно определить по уравнению Di = (T1 - T2)/( Р1 – Р2), (1) где P1 и P2 - давление газа до и после дросселирования, МПа; T1 и T2 - температура газа в тех же условиях, °С..
51 Рис. 7.2 Принципиальная схема подготовки газа на установке НТС Уренгойского ГКМ: С-1, С-2, С-4 — сепараторы; Т-1, Т-2, Т-3 — теплообменники; Р-1, Р-2 — разделители

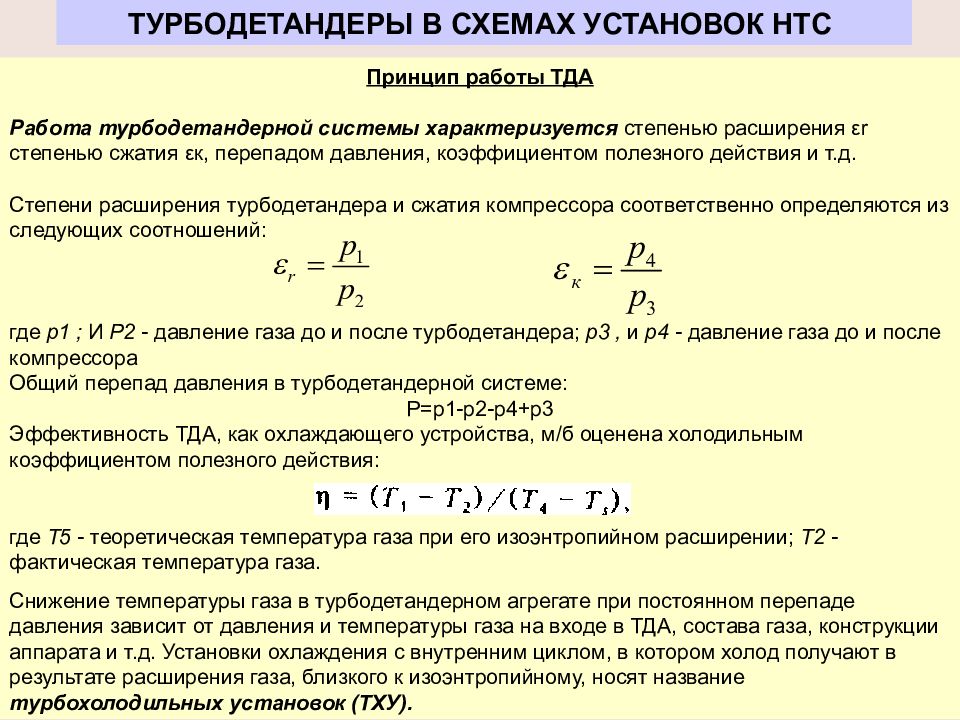

52 ТУРБОДЕТАНДЕРЫ В СХЕМАХ УСТАНОВОК НТС Принцип работы ТДА Работа турбодетандерной системы характеризуется степенью расширения ε r степенью сжатия εк, перепадом давления, коэффициентом полезного действия и т.д. Степени расширения турбодетандера и сжатия компрессора соответственно определяются из следующих соотношений: где р1 ; И Р2 - давление газа до и после турбодетандера; р3, и p4 - давление газа до и после компрессора Общий перепад давления в турбодетандерной системе: Р=р1-р2-р4+р3 Эффективность ТДА, как охлаждающего устройства, м/б оценена холодильным коэффициентом полезного действия: где Т5 - теоретическая температура газа при его изоэнтропийном расширении; Т2 - фактическая температура газа. Снижение температуры газа в турбодетандерном агрегате при постоянном перепаде давления зависит от давления и температуры газа на входе в ТДА, состава газа, конструкции аппарата и т.д. Установки охлаждения с внутренним циклом, в котором холод получают в результате расширения газа, близкого к изоэнтропийному, носят название турбохолодильных установок (ТХУ).

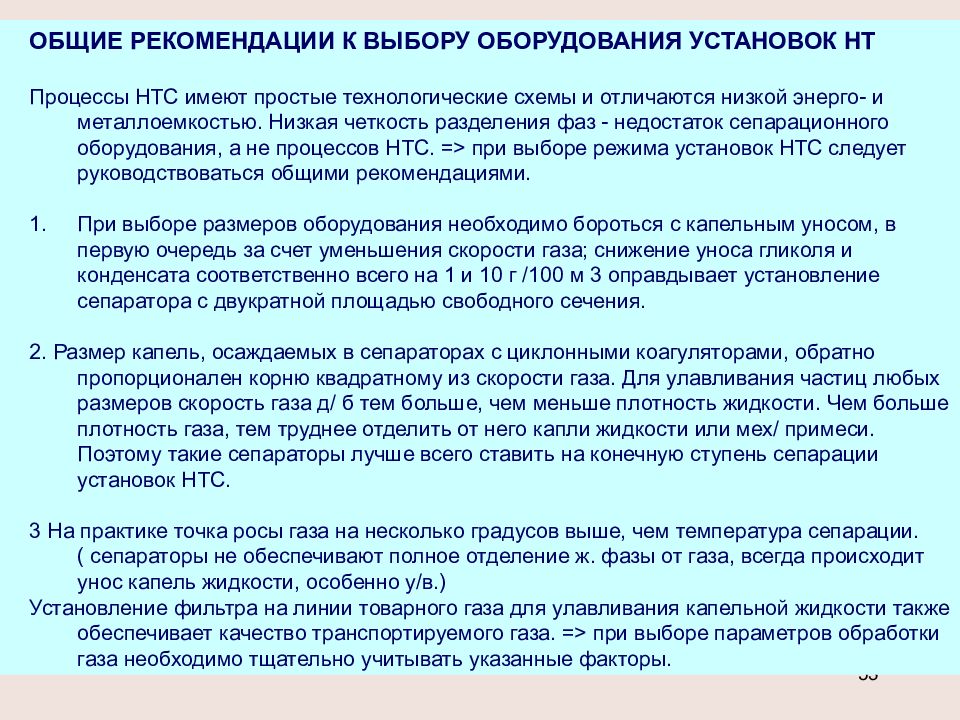

53 ОБЩИЕ РЕКОМЕНДАЦИИ К ВЫБОРУ ОБОРУДОВАНИЯ УСТАНОВОК НТ Процессы НТС имеют простые технологические схемы и отличаются низкой энерго - и металлоемкостью. Низкая четкость разделения фаз - недостаток сепарационного оборудования, а не процессов НТС. = > при выборе режима установок НТС следует руководствоваться общими рекомендациями. При выборе размеров оборудования необходимо бороться с капельным уносом, в первую очередь за счет уменьшения скорости газа; снижение уноса гликоля и конденсата соответственно всего на 1 и 10 г /100 м 3 оправдывает установление сепаратора с двукратной площадью свободного сечения. 2. Размер капель, осаждаемых в сепараторах с циклонными коагуляторами, обратно пропорционален корню квадратному из скорости газа. Для улавливания частиц любых размеров скорость газа д / б тем больше, чем меньше плотность жидкости. Чем больше плотность газа, тем труднее отделить от него капли жидкости или мех / примеси. Поэтому такие сепараторы лучше всего ставить на конечную ступень сепарации установок НТС. 3 На практике точка росы газа на несколько градусов выше, чем температура сепарации. ( сепараторы не обеспечивают полное отделение ж. фазы от газа, всегда происходит унос капель жидкости, особенно у/в.) Установление фильтра на линии товарного газа для улавливания капельной жидкости также обеспечивает качество транспортируемого газа. = > при выборе параметров обработки газа необходимо тщательно учитывать указанные факторы.

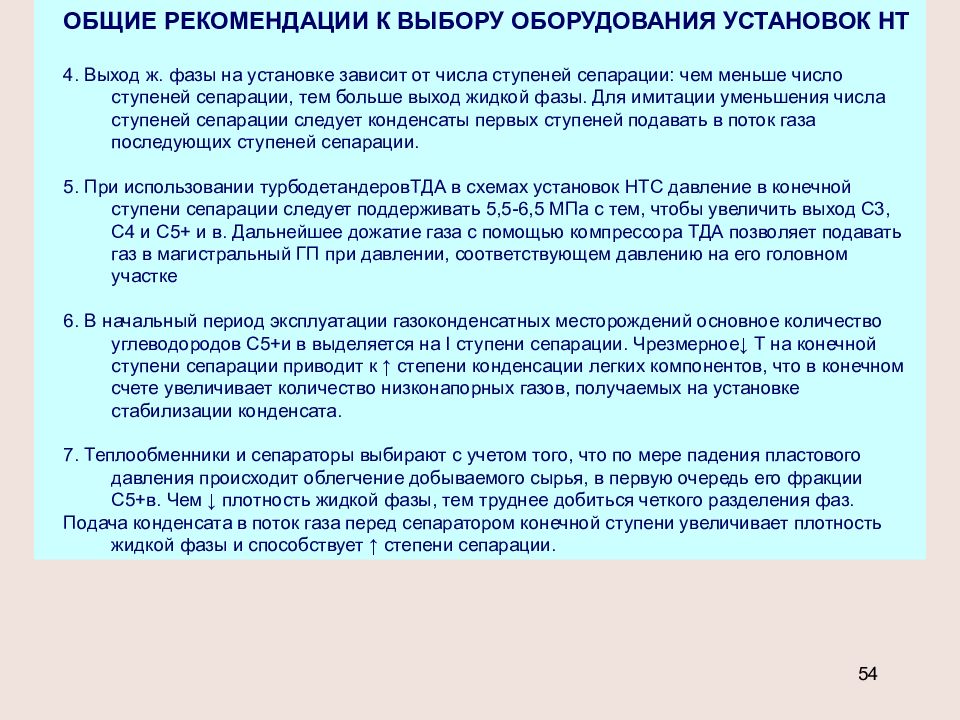

54 ОБЩИЕ РЕКОМЕНДАЦИИ К ВЫБОРУ ОБОРУДОВАНИЯ УСТАНОВОК НТ 4. Выход ж. фазы на установке зависит от числа ступеней сепарации: чем меньше число ступеней сепарации, тем больше выход жидкой фазы. Для имитации уменьшения числа ступеней сепарации следует конденсаты первых ступеней подавать в поток газа последующих ступеней сепарации. 5. При использовании турбодетандеровТДА в схемах установок НТС давление в конечной ступени сепарации следует поддерживать 5,5-6,5 МПа с тем, чтобы увеличить выход С3, С4 и С5+ и в. Дальнейшее дожатие газа с помощью компрессора ТДА позволяет подавать газ в магистральный ГП при давлении, соответствующем давлению на его головном участке 6. В начальный период эксплуатации газоконденсатных месторождений основное количество углеводородов С5+и в выделяется на I ступени сепарации. Чрезмерное↓ Т на конечной ступени сепарации приводит к ↑ степени конденсации легких компонентов, что в конечном счете увеличивает количество низконапорных газов, получаемых на установке стабилизации конденсата. 7. Теплообменники и сепараторы выбирают с учетом того, что по мере падения пластового давления происходит облегчение добываемого сырья, в первую очередь его фракции С5+в. Чем ↓ плотность жидкой фазы, тем труднее добиться четкого разделения фаз. Подача конденсата в поток газа перед сепаратором конечной ступени увеличивает плотность жидкой фазы и способствует ↑ степени сепарации.
