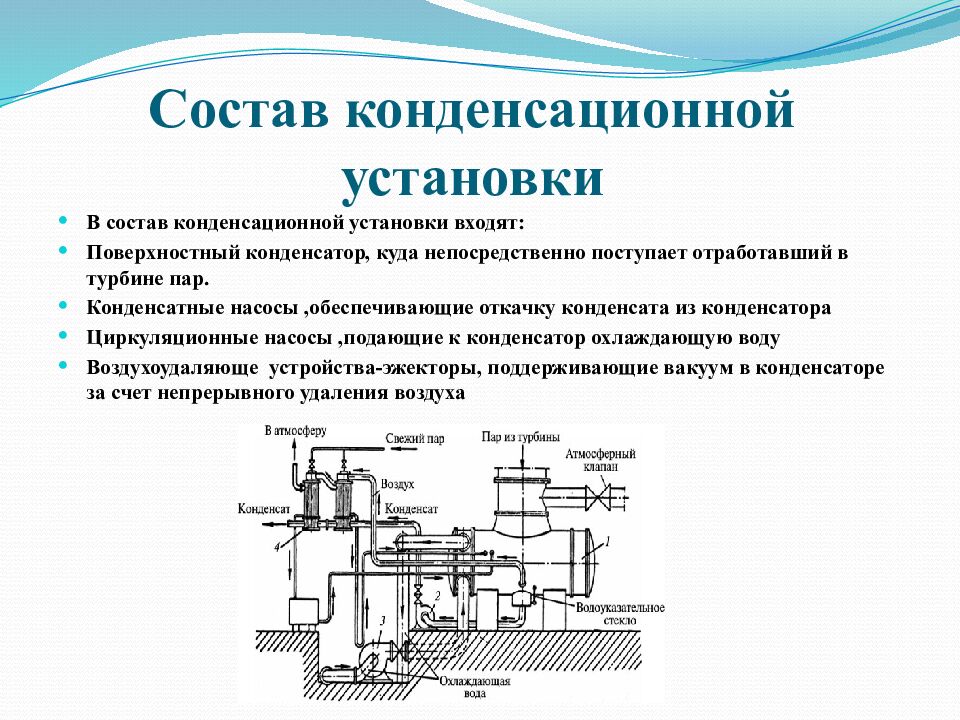

В состав конденсационной установки входят: Поверхностный конденсатор, куда непосредственно поступает отработавший в турбине пар. Конденсатные насосы,обеспечивающие откачку конденсата из конденсатора Циркуляционные насосы,подающие к конденсатор охлаждающую воду Воздухоудаляюще устройства-эжекторы, поддерживающие вакуум в конденсаторе за счет непрерывного удаления воздуха

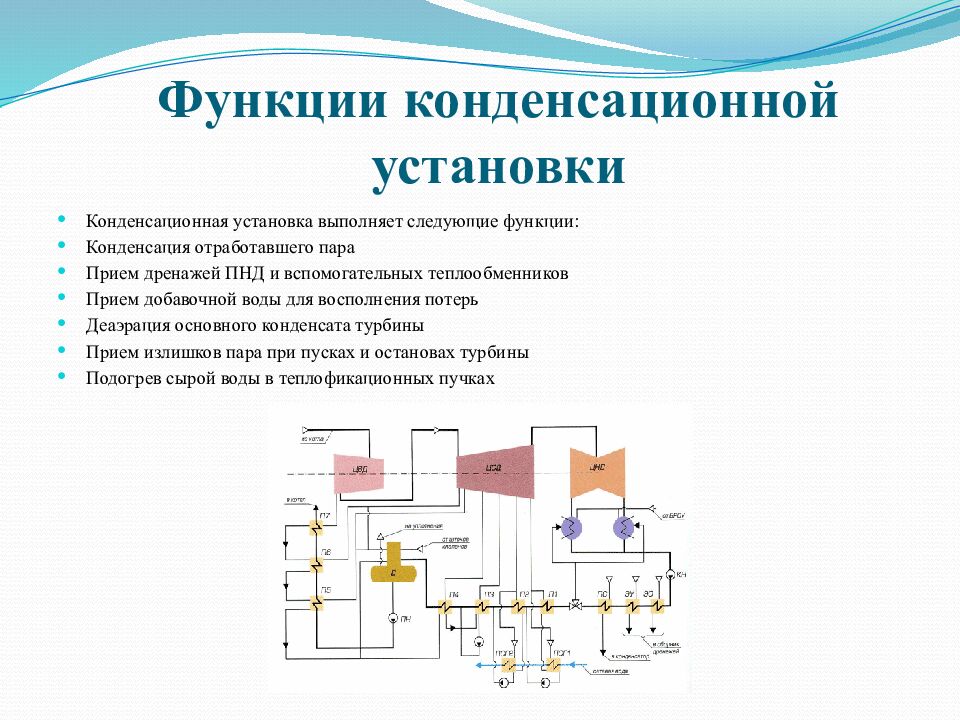

Конденсационная установка выполняет следующие функции: Конденсация отработавшего пара Прием дренажей ПНД и вспомогательных теплообменников Прием добавочной воды для восполнения потерь Деаэрация основного конденсата турбины Прием излишков пара при пусках и остановах турбины Подогрев сырой воды в теплофикационных пучках

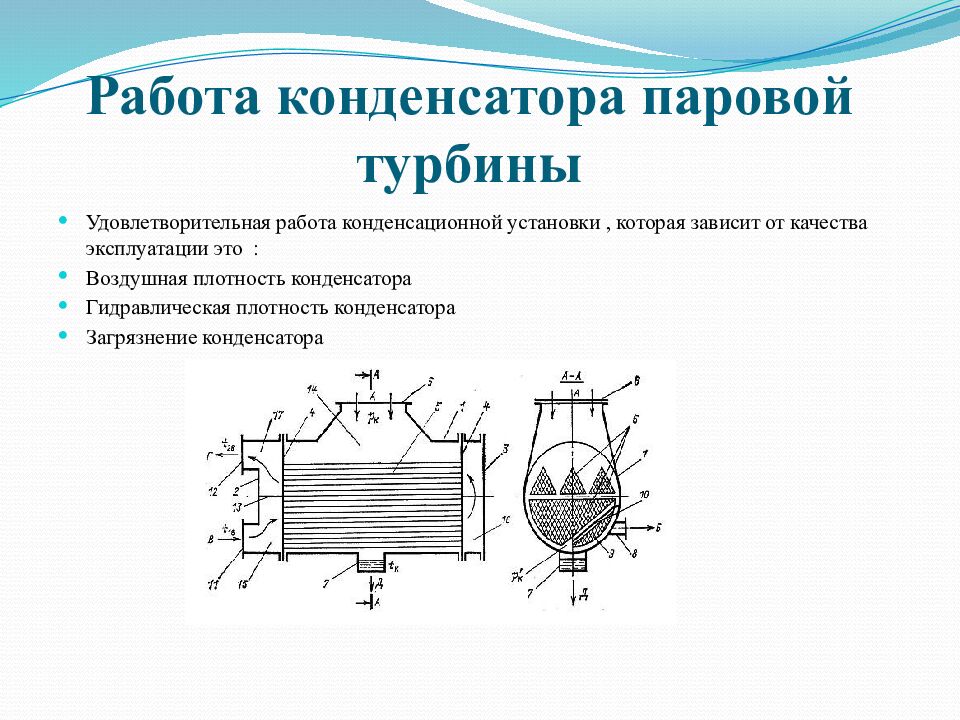

Удовлетворительная работа конденсационной установки, которая зависит от качества эксплуатации это : Воздушная плотность конденсатора Гидравлическая плотность конденсатора Загрязнение конденсатора

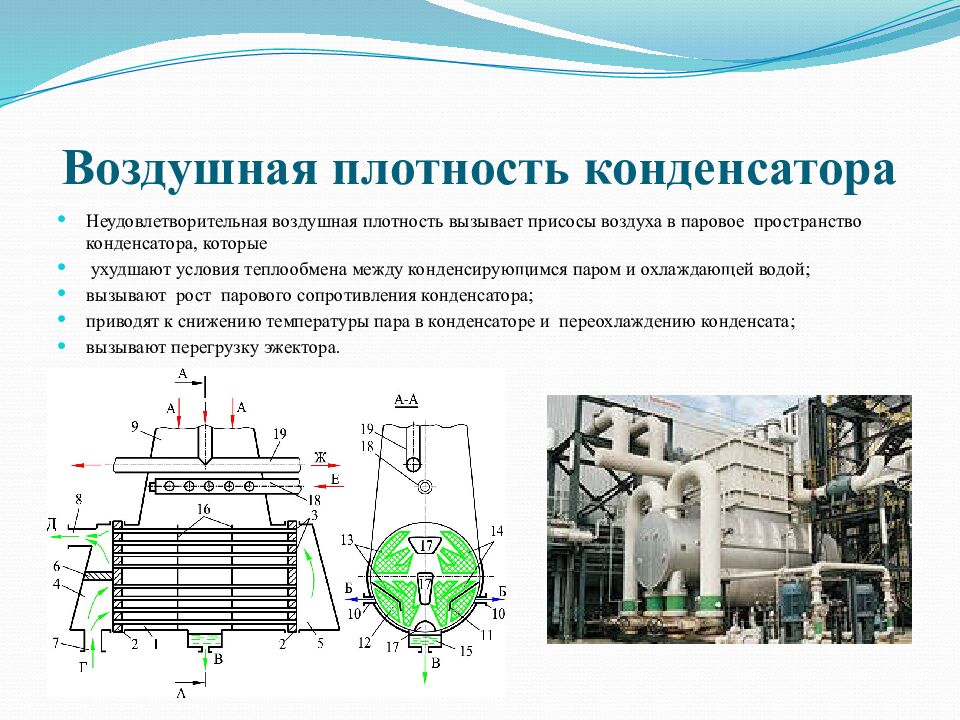

Неудовлетворительная воздушная плотность вызывает присосы воздуха в паровое пространство конденсатора, которые ухудшают условия теплообмена между конденсирующимся паром и охлаждающей водой; вызывают рост парового сопротивления конденсатора; приводят к снижению температуры пара в конденсаторе и переохлаждению конденсата; вызывают перегрузку эжектора.

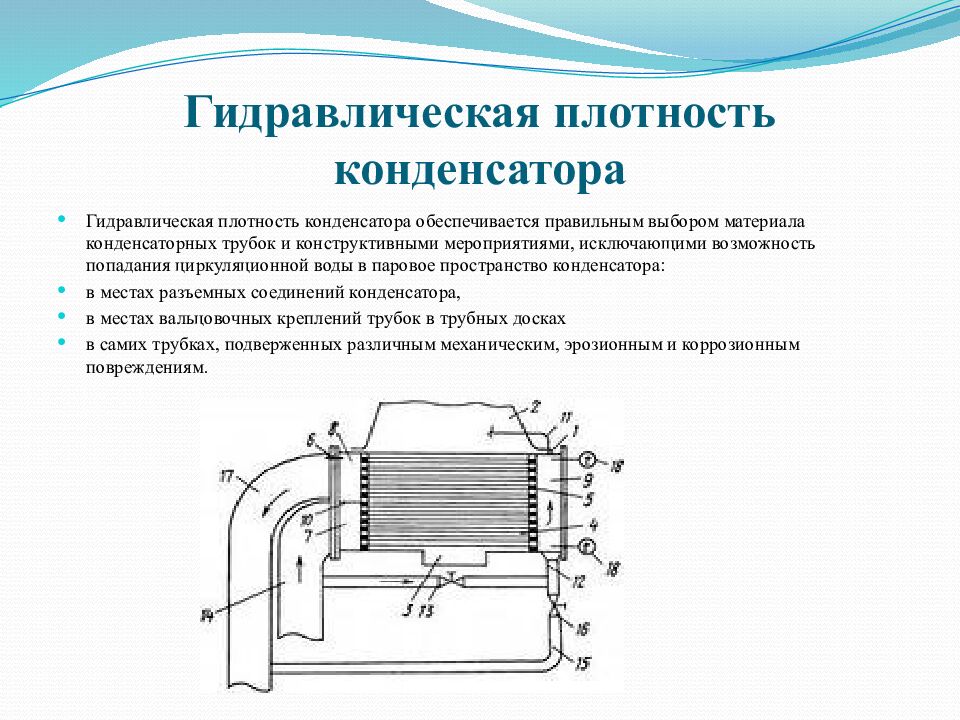

Гидравлическая плотность конденсатора обеспечивается правильным выбором материала конденсаторных трубок и конструктивными мероприятиями, исключающими возможность попадания циркуляционной воды в паровое пространство конденсатора: в местах разъемных соединений конденсатора, в местах вальцовочных креплений трубок в трубных досках в самих трубках, подверженных различным механическим, эрозионным и коррозионным повреждениям.

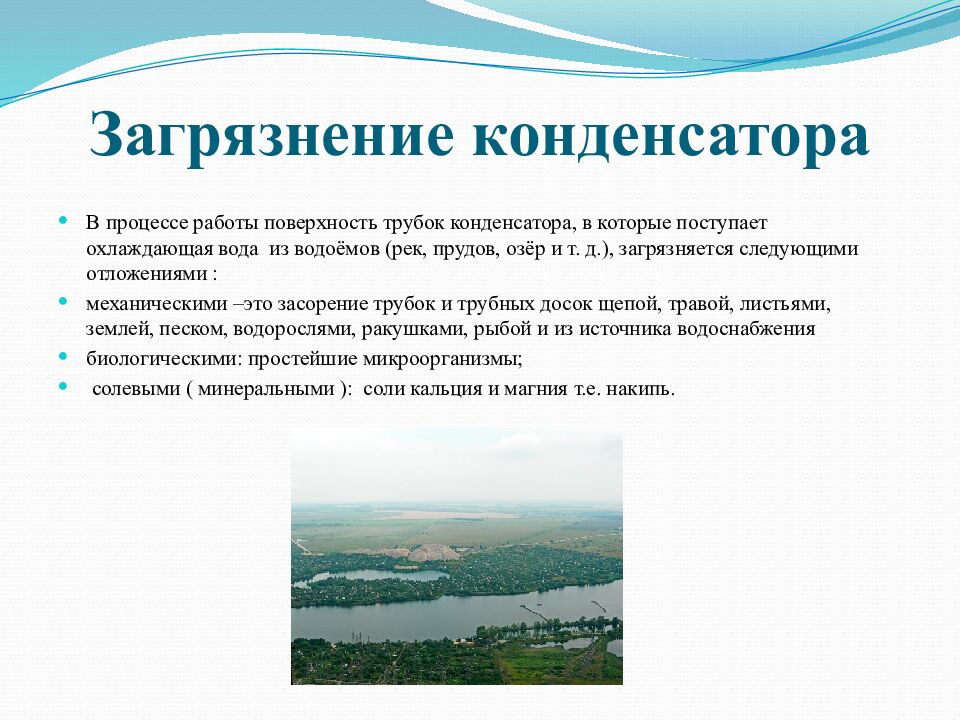

В процессе работы поверхность трубок конденсатора, в которые поступает охлаждающая вода из водоёмов (рек, прудов, озёр и т. д.), загрязняется следующими отложениями : механическими –это засорение трубок и трубных досок щепой, травой, листьями, землей, песком, водорослями, ракушками, рыбой и из источника водоснабжения биологическими: простейшие микроорганизмы; солевыми ( минеральными ): соли кальция и магния т.е. накипь.

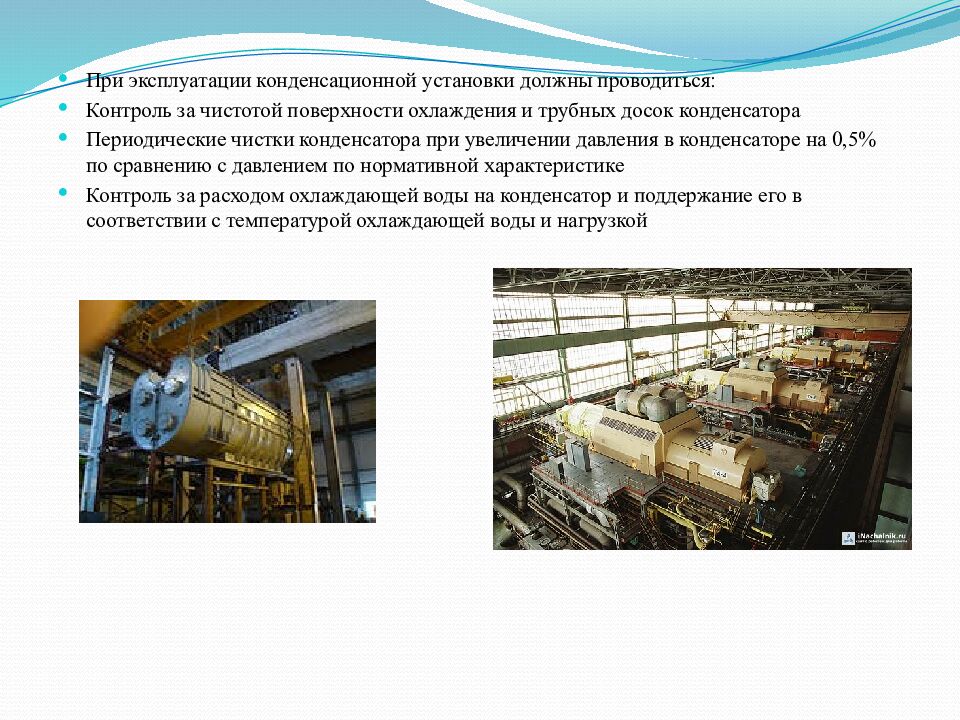

При эксплуатации конденсационной установки должны проводиться: Контроль за чистотой поверхности охлаждения и трубных досок конденсатора Периодические чистки конденсатора при увеличении давления в конденсаторе на 0,5% по сравнению с давлением по нормативной характеристике Контроль за расходом охлаждающей воды на конденсатор и поддержание его в соответствии с температурой охлаждающей воды и нагрузкой
