Основы строительного дела

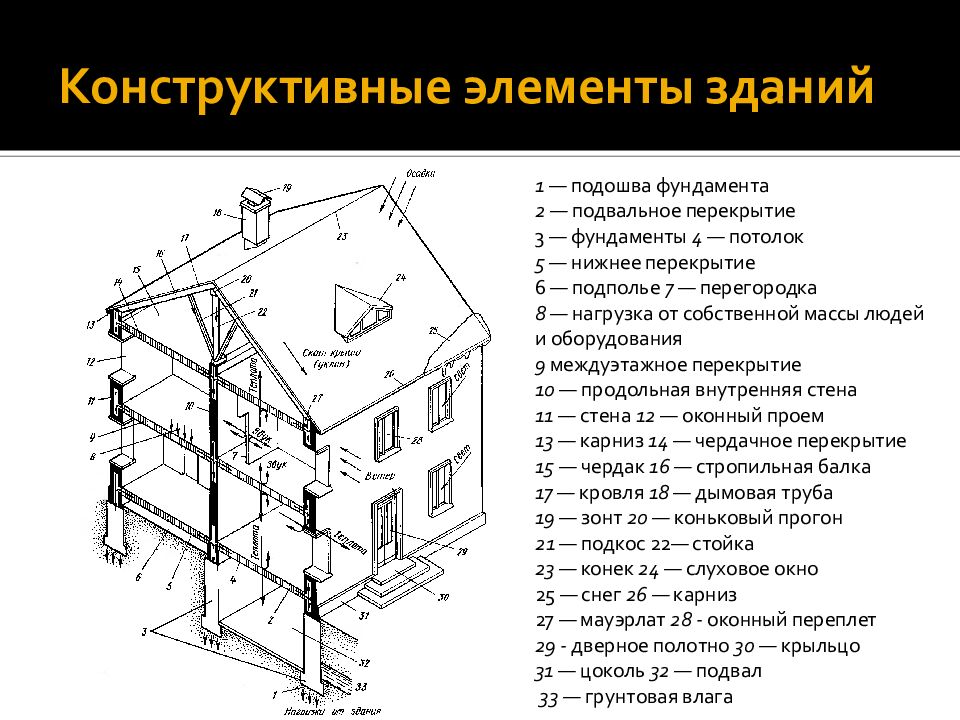

1 — подошва фундамента 2 — подвальное перекрытие 3 — фундаменты 4 — потолок 5 — нижнее перекрытие 6 — подполье 7 — перегородка 8 — нагрузка от собственной массы людей и оборудования 9 междуэтажное перекрытие 10 — продольная внутренняя стена 11 — стена 12 — оконный проем 13 — карниз 14 — чердачное перекрытие 15 — чердак 16 — стропильная балка 17 — кровля 18 — дымовая труба 19 — зонт 20 — коньковый прогон 21 — подкос 22 — стойка 23 — конек 24 — слуховое окно 25 — снег 26 — карниз 27 — мауэрлат 28 - оконный переплет 29 - дверное полотно 30 — крыльцо 31 — цоколь 32 — подвал 33 — грунтовая влага

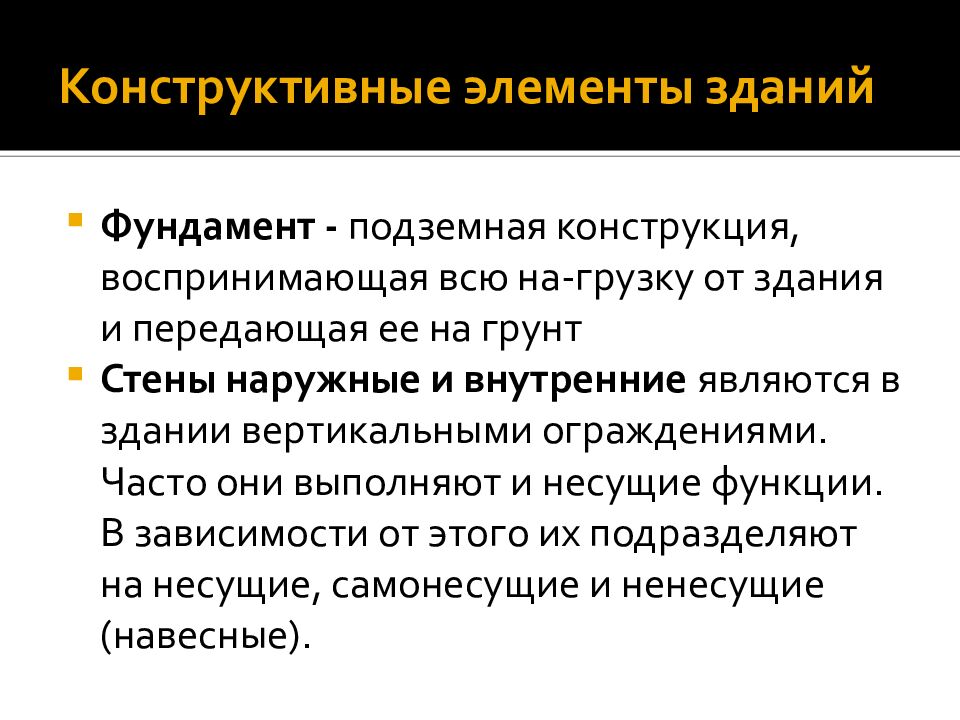

Фундамент - подземная конструкция, воспринимающая всю на-грузку от здания и передающая ее на грунт Стены наружные и внутренние являются в здании вертикальными ограждениями. Часто они выполняют и несущие функции. В зависимости от этого их подразделяют на несущие, самонесущие и ненесущие (навесные).

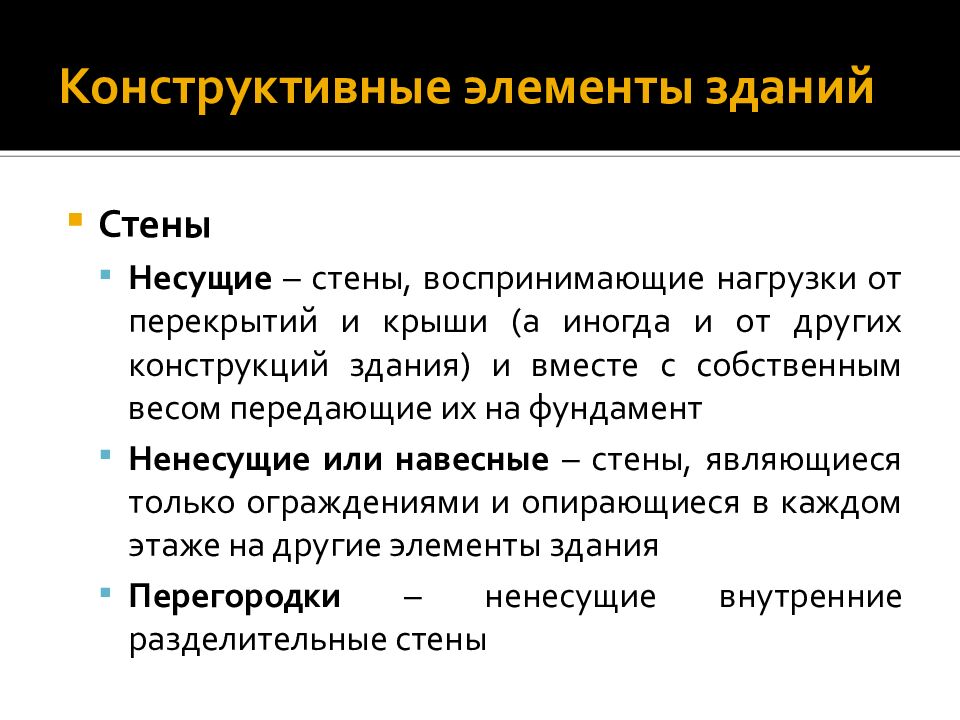

Стены Несущие – стены, воспринимающие нагрузки от перекрытий и крыши (а иногда и от других конструкций здания) и вместе с собственным весом передающие их на фундамент Ненесущие или навесные – стены, являющиеся только ограждениями и опирающиеся в каждом этаже на другие элементы здания Перегородки – ненесущие внутренние разделительные стены

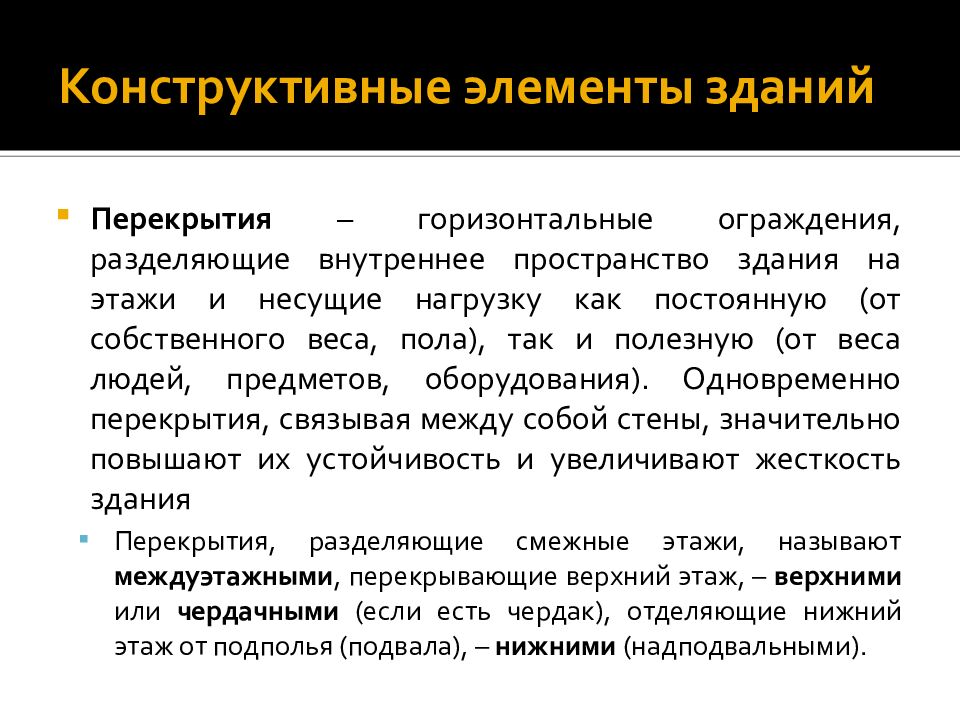

Перекрытия – горизонтальные ограждения, разделяющие внутреннее пространство здания на этажи и несущие нагрузку как постоянную (от собственного веса, пола), так и полезную (от веса людей, предметов, оборудования). Одновременно перекрытия, связывая между собой стены, значительно повышают их устойчивость и увеличивают жесткость здания Перекрытия, разделяющие смежные этажи, называют междуэтажными, перекрывающие верхний этаж, – верхними или чердачными (если есть чердак), отделяющие нижний этаж от подполья ( подвала ), – нижними ( надподвальными ).

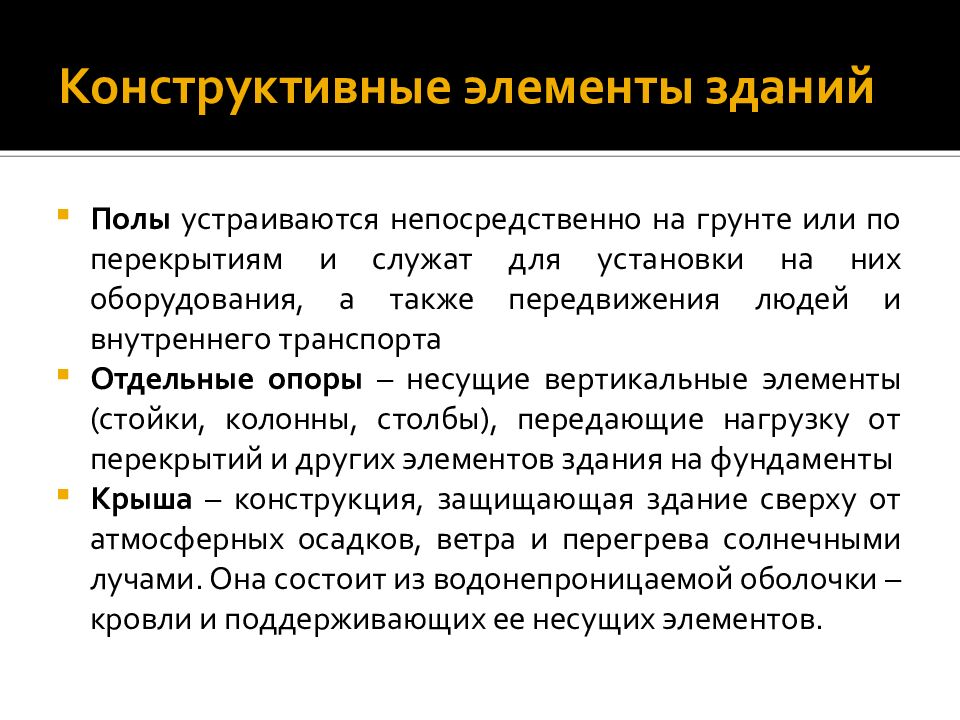

Полы устраиваются непосредственно на грунте или по перекрытиям и служат для установки на них оборудования, а также передвижения людей и внутреннего транспорта Отдельные опоры – несущие вертикальные элементы (стойки, колонны, столбы), передающие нагрузку от перекрытий и других элементов здания на фундаменты Крыша – конструкция, защищающая здание сверху от атмосферных осадков, ветра и перегрева солнечными лучами. Она состоит из водонепроницаемой оболочки – кровли и поддерживающих ее несущих элементов.

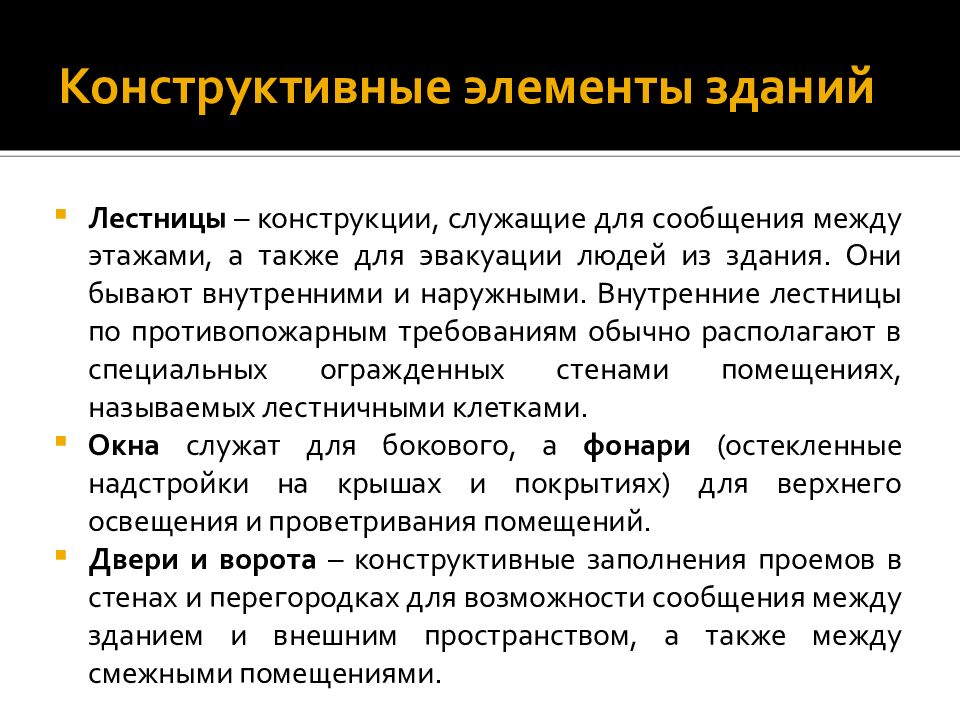

Лестницы – конструкции, служащие для сообщения между этажами, а также для эвакуации людей из здания. Они бывают внутренними и наружными. Внутренние лестницы по противопожарным требованиям обычно располагают в специальных огражденных стенами помещениях, называемых лестничными клетками. Окна служат для бокового, а фонари (остекленные надстройки на крышах и покрытиях) для верхнего освещения и проветривания помещений. Двери и ворота – конструктивные заполнения проемов в стенах и перегородках для возможности сообщения между зданием и внешним пространством, а также между смежными помещениями.

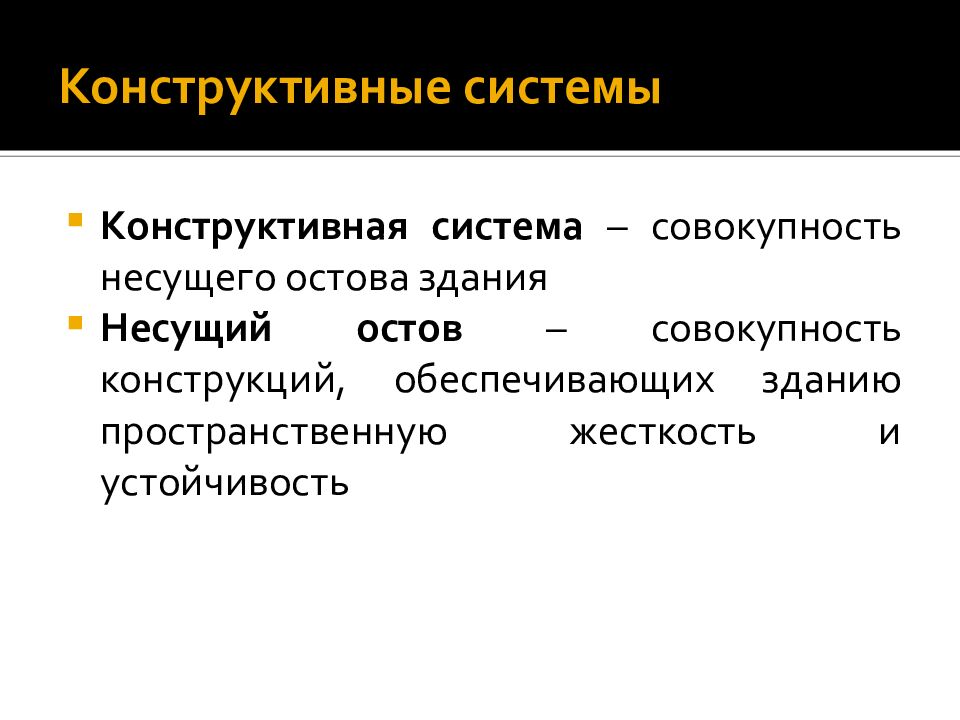

Конструктивная система – совокупность несущего остова здания Несущий остов – совокупность конструкций, обеспечивающих зданию пространственную жесткость и устойчивость

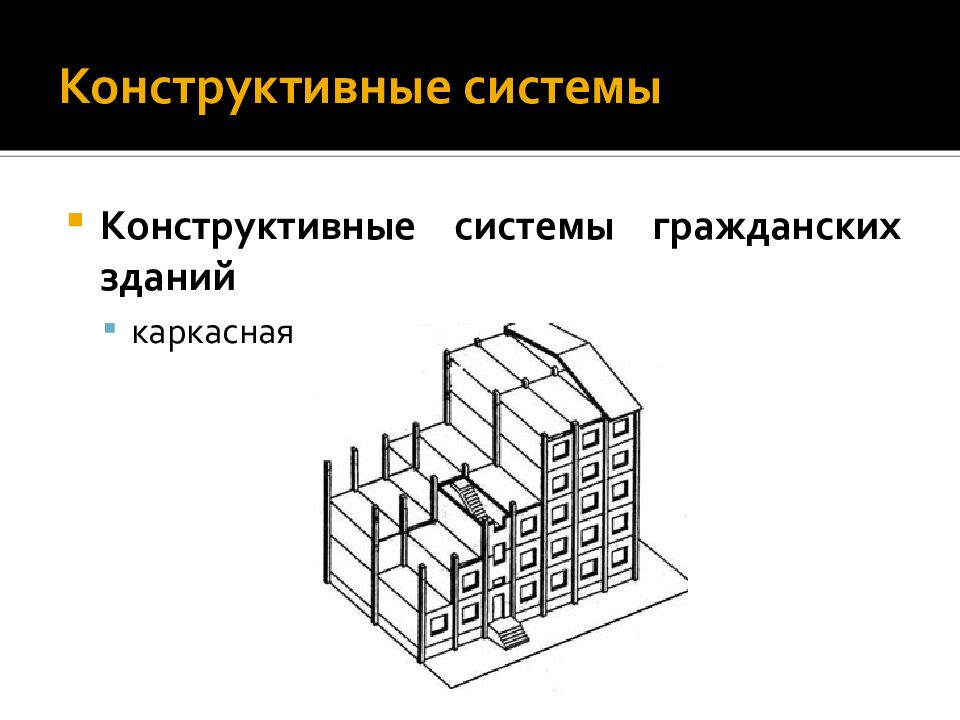

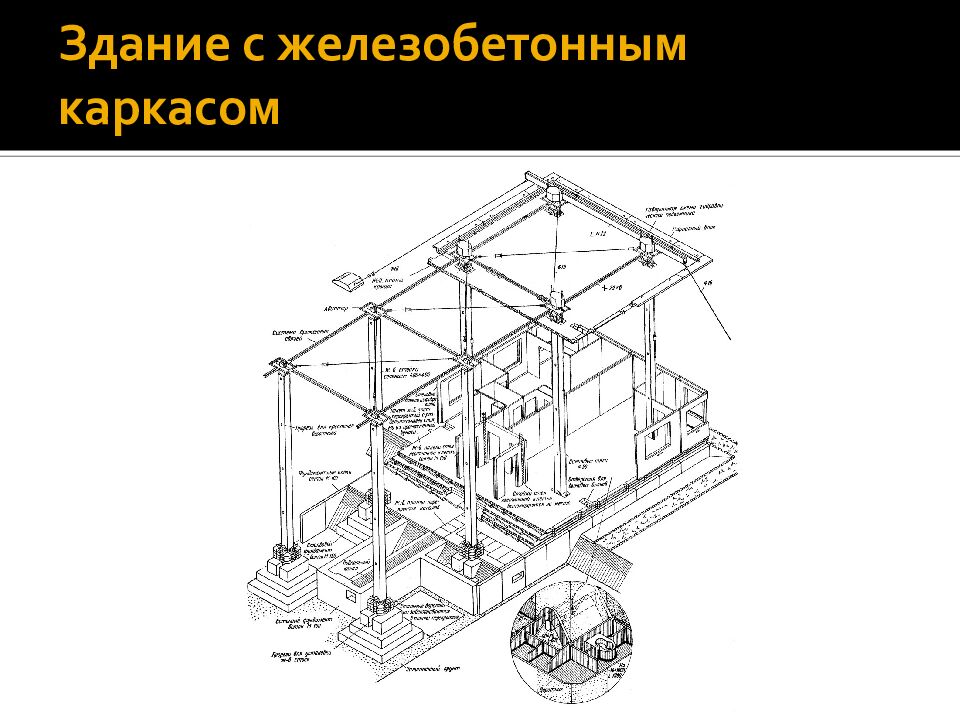

Конструктивные системы гражданских зданий каркасная

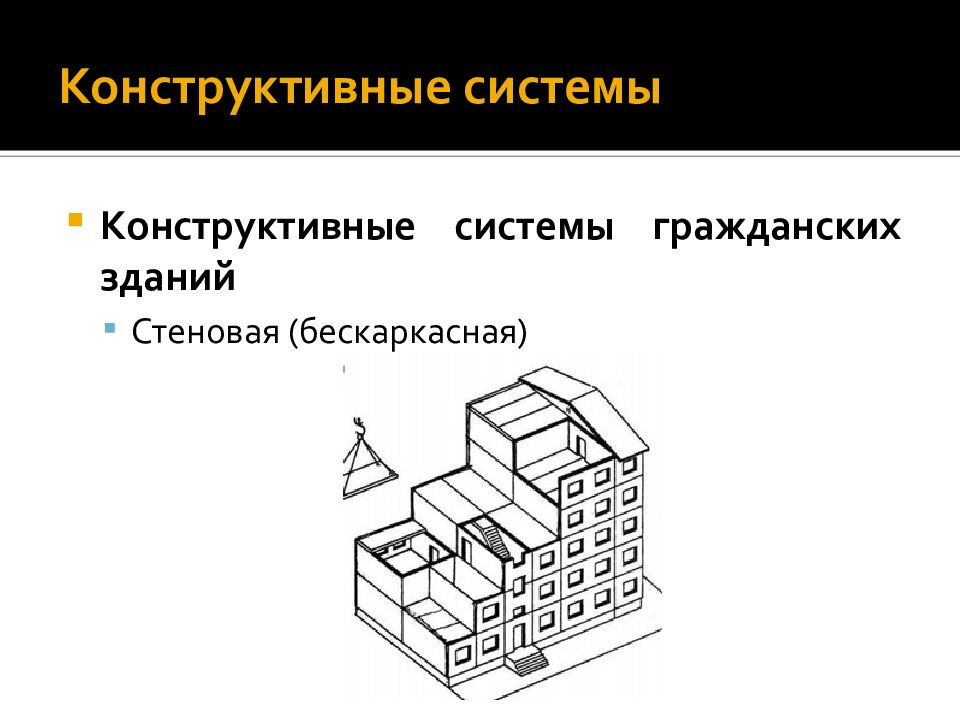

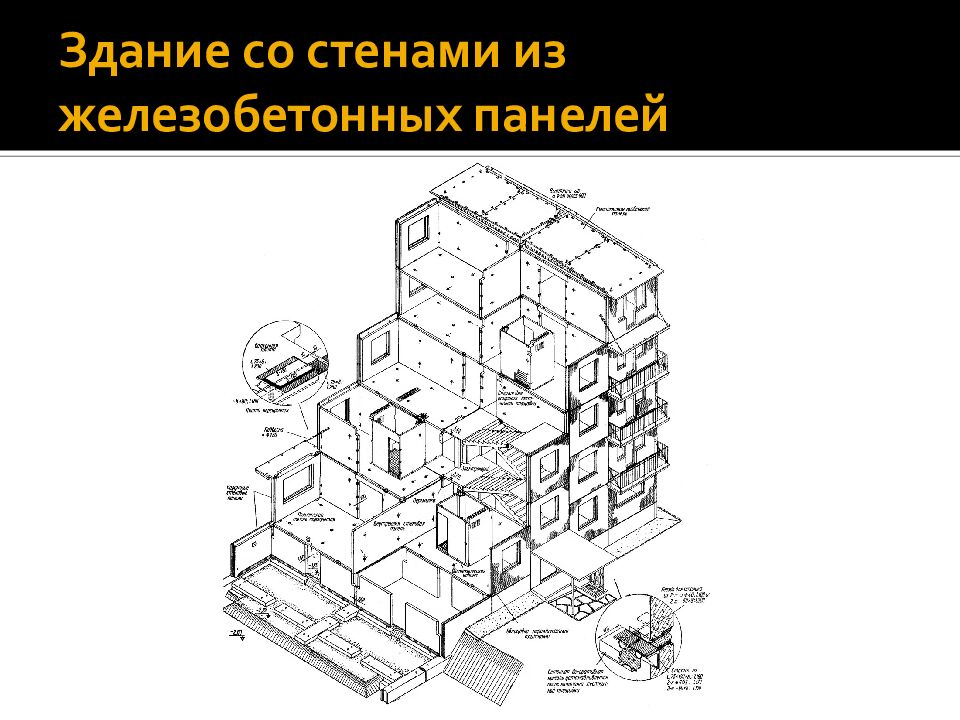

Конструктивные системы гражданских зданий Стеновая (бескаркасная)

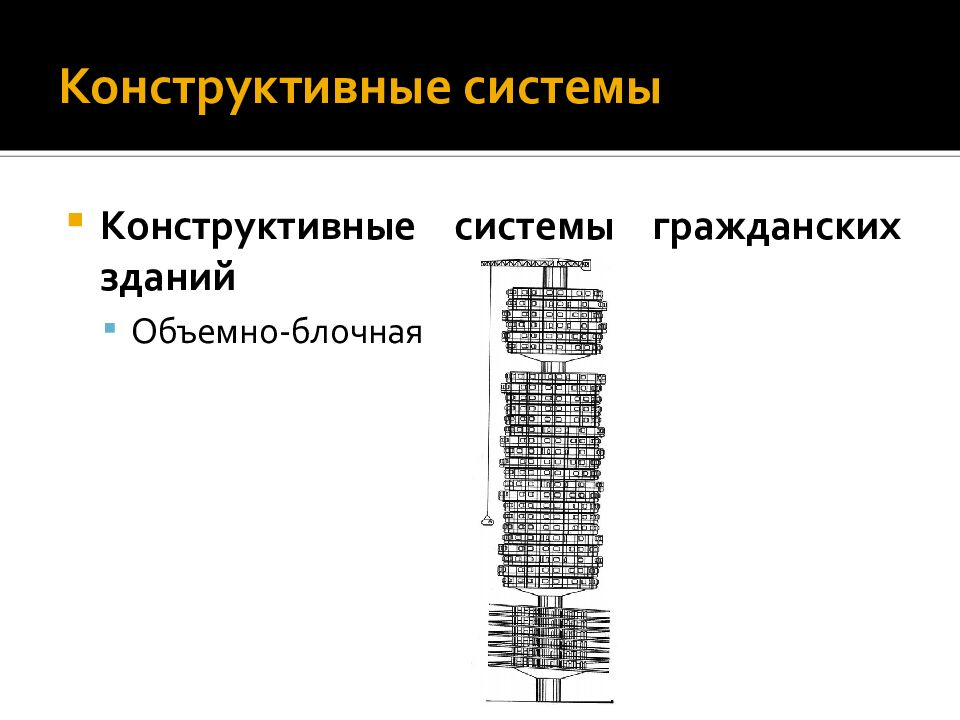

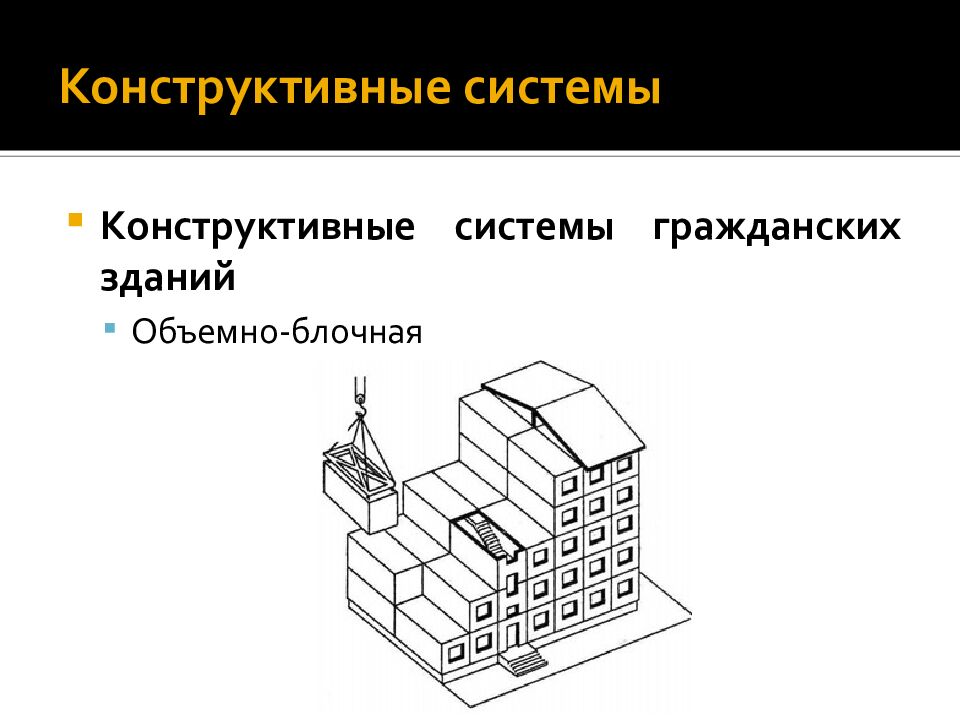

Конструктивные системы гражданских зданий Объемно-блочная
Конструктивные системы гражданских зданий Оболочковая
Конструктивные системы гражданских зданий Объемно-блочная

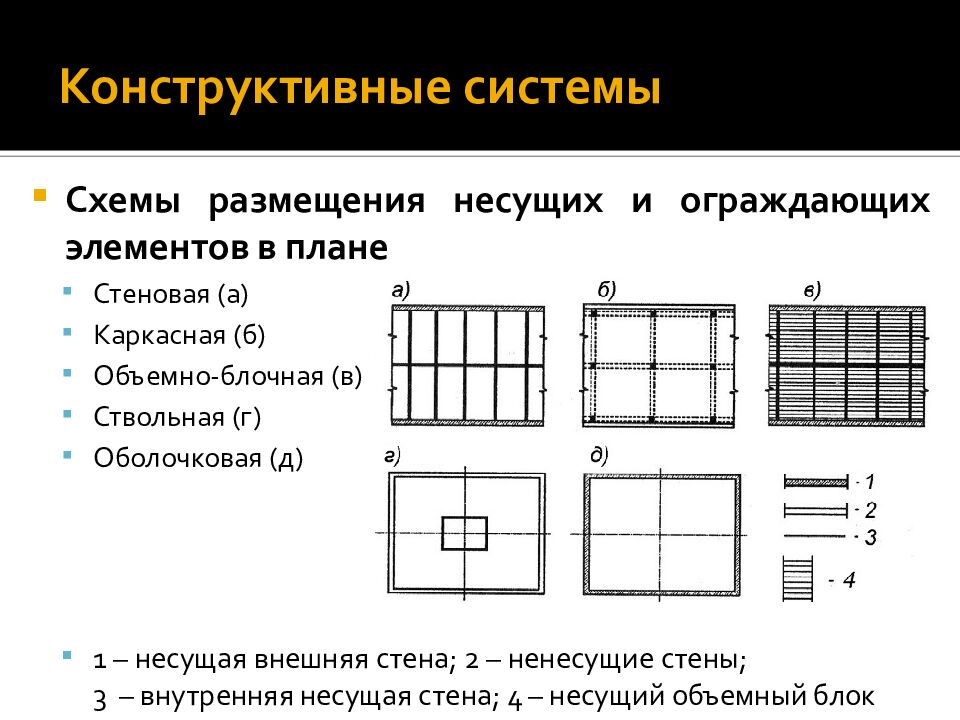

Схемы размещения несущих и ограждающих элементов в плане Стеновая (а) Каркасная (б) Объемно-блочная (в) Ствольная (г) Оболочковая (д) 1 – несущая внешняя стена ; 2 – ненесущие стены ; 3 – внутренняя несущая стена ; 4 – несущий объемный блок

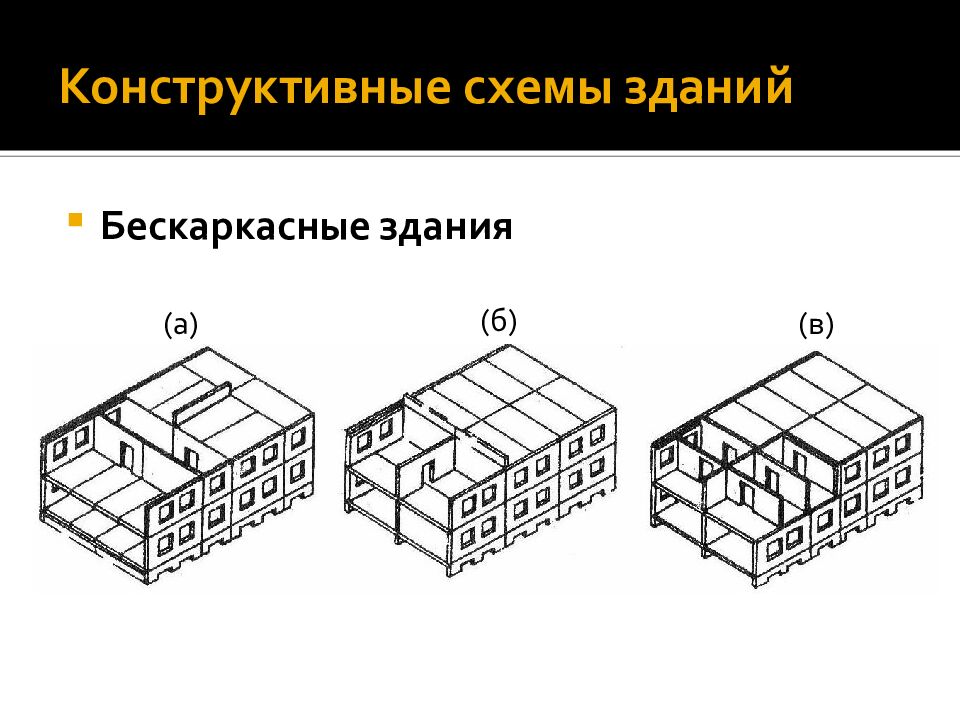

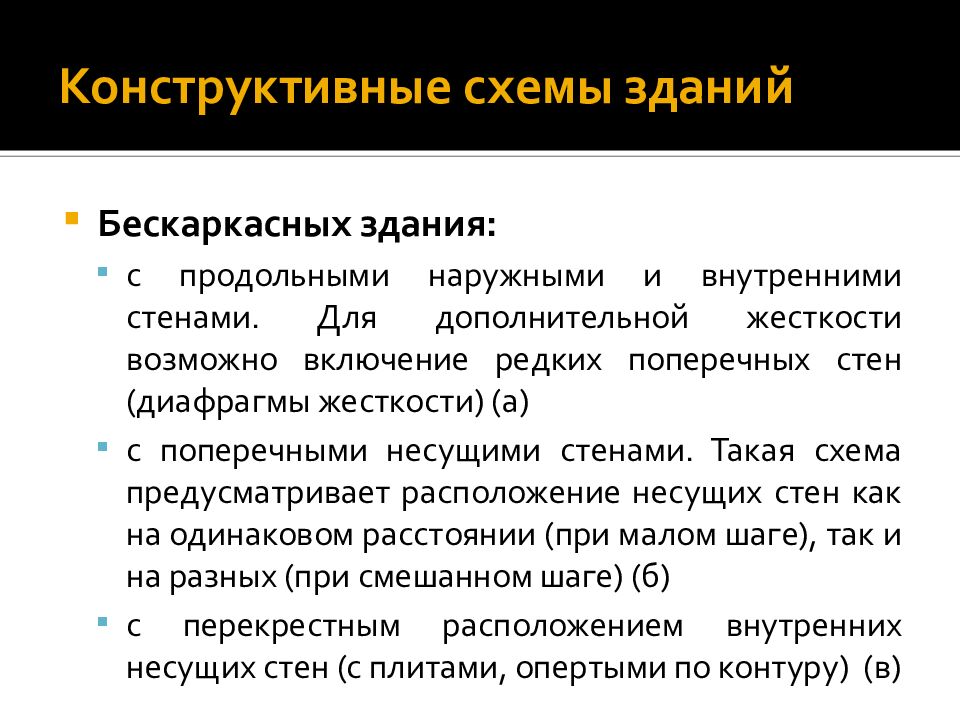

Бескаркасных здания: с продольными наружными и внутренними стенами. Для дополнительной жесткости возможно включение редких поперечных стен (диафрагмы жесткости) (а) с поперечными несущими стенами. Такая схема предусматривает расположение несущих стен как на одинаковом расстоянии (при малом шаге), так и на разных (при смешанном шаге) (б) с перекрестным расположением внутренних несущих стен (с плитами, опертыми по контуру) (в)
Бескаркасные здания (а) (б) (в)

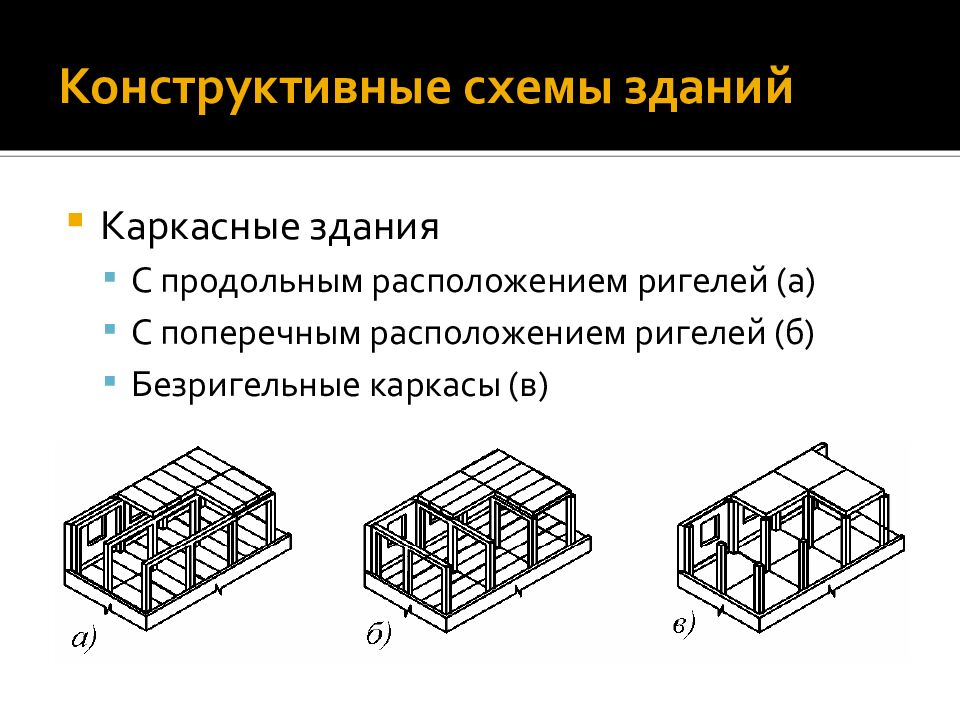

Каркасные здания С продольным расположением ригелей (а) С поперечным расположением ригелей (б) Безригельные каркасы (в)

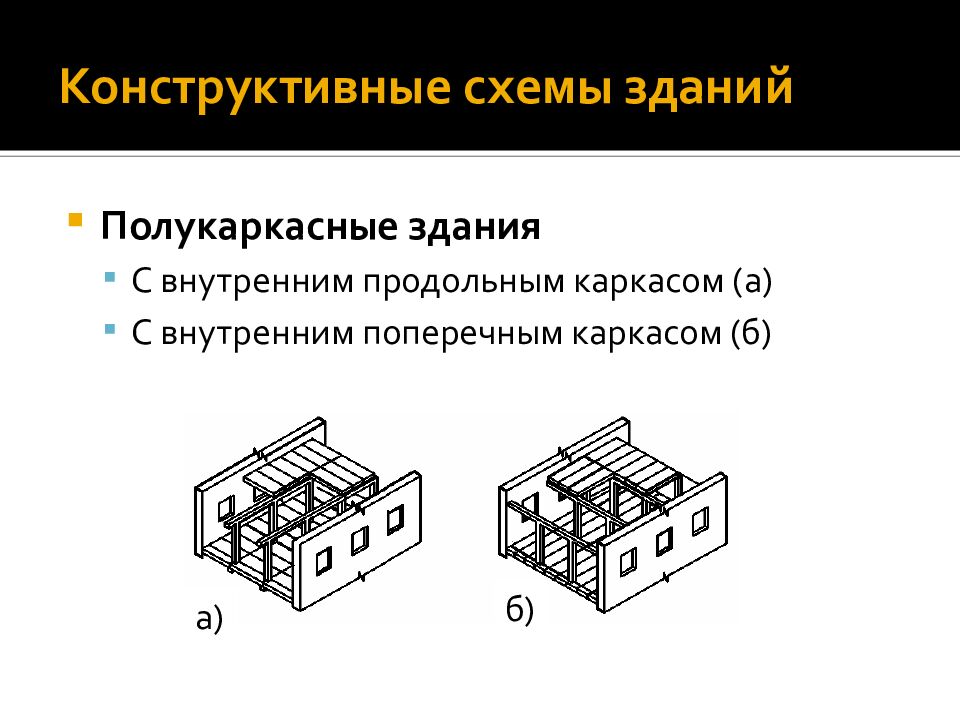

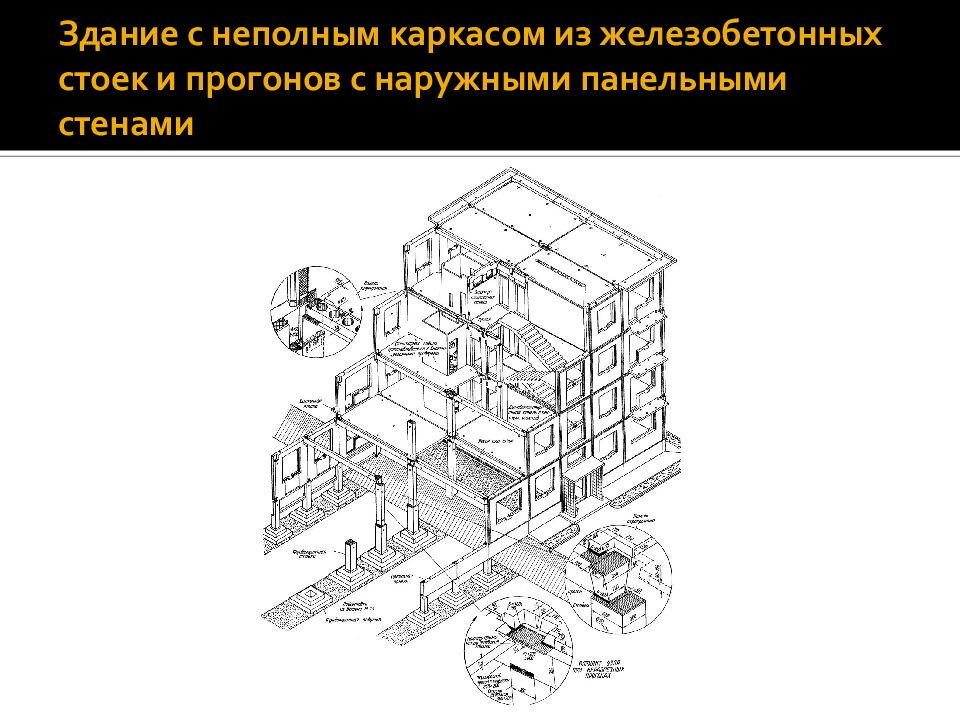

Полукаркасные здания С внутренним продольным каркасом (а) С внутренним поперечным каркасом (б) а) б)

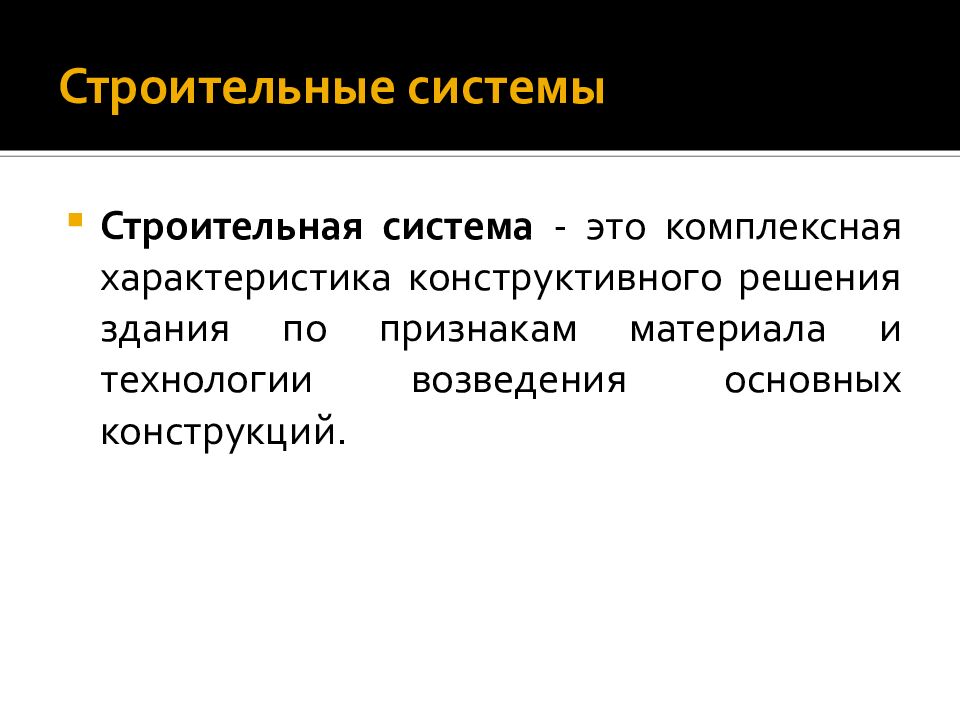

Строительная система - это комплексная характеристика конструктивного решения здания по признакам материала и технологии возведения основных конструкций.

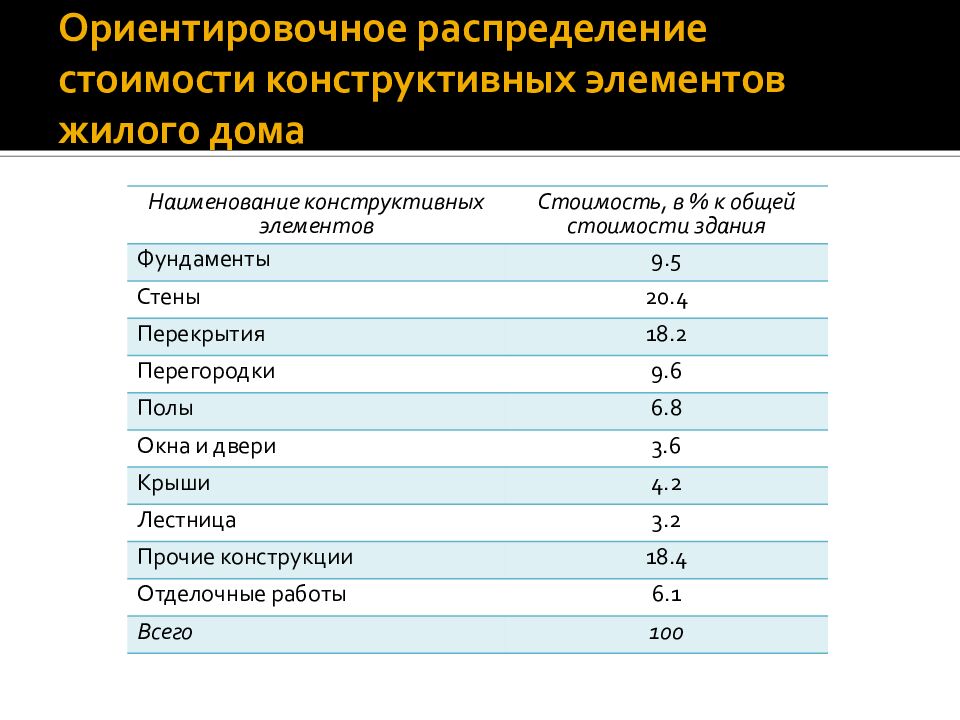

Наименование конструктивных элементов Стоимость, в % к общей стоимости здания Фундаменты 9.5 Стены 20.4 Перекрытия 18.2 Перегородки 9.6 Полы 6.8 Окна и двери 3.6 Крыши 4.2 Лестница 3.2 Прочие конструкции 18.4 Отделочные работы 6.1 Всего 100
