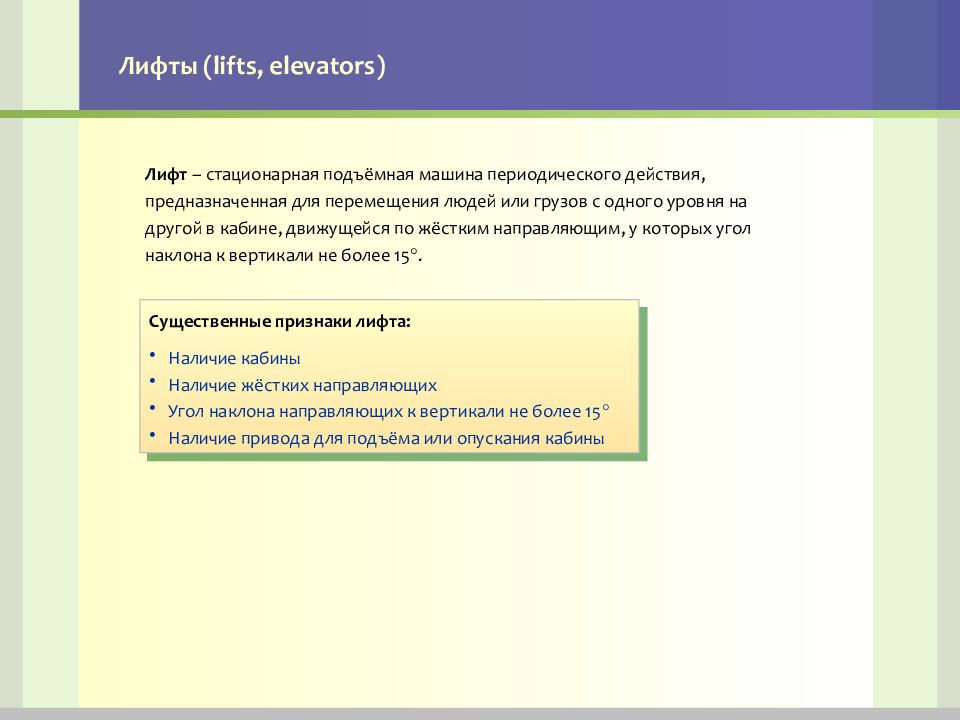

Лифт – стационарная подъёмная машина периодического действия, предназначенная для перемещения людей или грузов с одного уровня на другой в кабине, движущейся по жёстким направляющим, у которых угол наклона к вертикали не более 15. Существенные признаки лифта: Наличие кабины Наличие жёстких направляющих Угол наклона направляющих к вертикали не более 15 Наличие привода для подъёма или опускания кабины

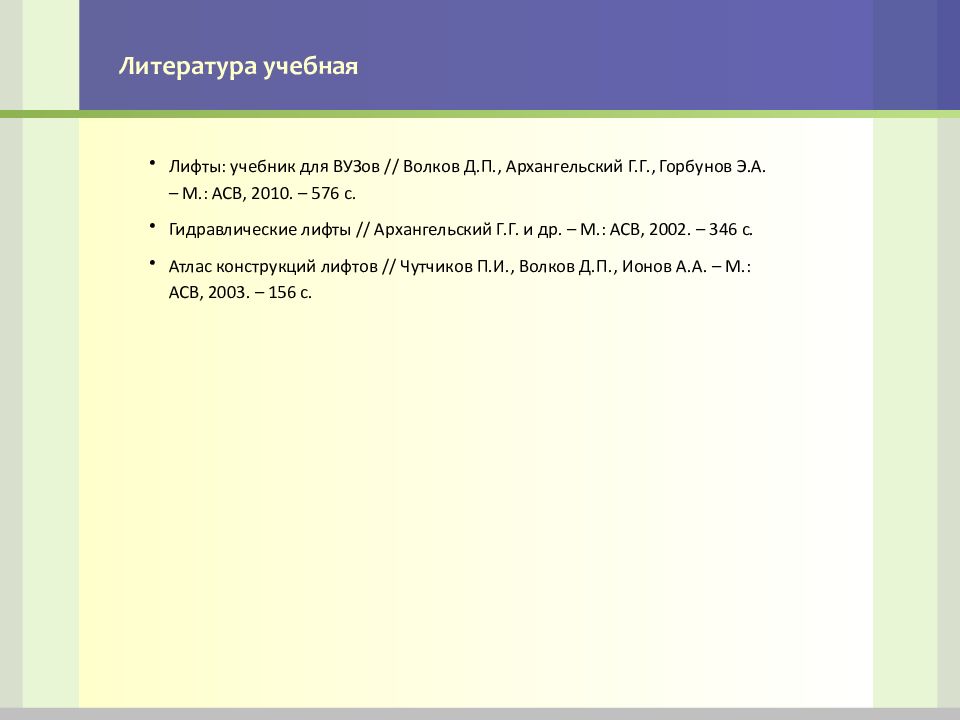

Лифты: учебник для ВУЗов // Волков Д.П., Архангельский Г.Г., Горбунов Э.А. – М.: АСВ, 2010. – 576 с. Гидравлические лифты // Архангельский Г.Г. и др. – М.: АСВ, 2002. – 346 с. Атлас конструкций лифтов // Чутчиков П.И., Волков Д.П., Ионов А.А. – М.: АСВ, 2003. – 156 с.
Технический регламент Таможенного союза ТР ТС 011/2011 «Безопасность лифтов» (утв. решением Комиссии Таможенного союза от 18.11.2011 г. № 824) ГОСТ Р 53780-2010. Лифты. Общие требования безопасности к устройству и установке (модифицированная редакция EN 81-1:1998, EN 81-1:1998) ГОСТ Р 51631-2008. Лифты пассажирские. Технические требования доступности, включая доступность для инвалидов и других маломобильных групп населения (модифицированная редакция EN 81-70:2003) ГОСТ Р 52382-2010. Лифты пассажирские. Лифты для пожарных (модифицированная редакция EN 81-72:2003) ГОСТ Р 52624-2006. Лифты пассажирские. Требования вандалозащищённости (модифицированная редакция EN 81-71:2005) ГОСТ Р 53387-2009. Лифты, эскалаторы, пассажирские конвейеры. Методология анализа и снижения риска (модифицированная редакция ISO / TC 14798:2006) Утратили силу: Технический регламент о безопасности лифтов (утв. постановлением Правительства РФ от 02.10.2009 г. № 782) ПБ 10-558-03. Правила устройства и безопасной эксплуатации лифтов (утв. постановлением Госгортехнадзора РФ от 16 мая 2003 г. № 31)
Грузоподъёмность лифта – наибольшая масса груза, для транспортирования которого предназначен лифт (без учёта массы кабины и постоянно расположенных в ней устройств). Номинальная скорость движения лифта – скорость установившегося движения кабины в нормальных условиях эксплуатации. Основные технические характеристики лифта: Грузоподъёмность Скорость Высота подъёма Размеры кабины и шахты
Пассажирские для жилых зданий для общественных зданий для высотных зданий для лечебно-профилактических учреждений (больничные) Грузовые Малые грузовые (сервисные) с размерами кабины, исключающими возможность транспортировки людей Passenger Elevator Freight Elevator Dumbwaiter

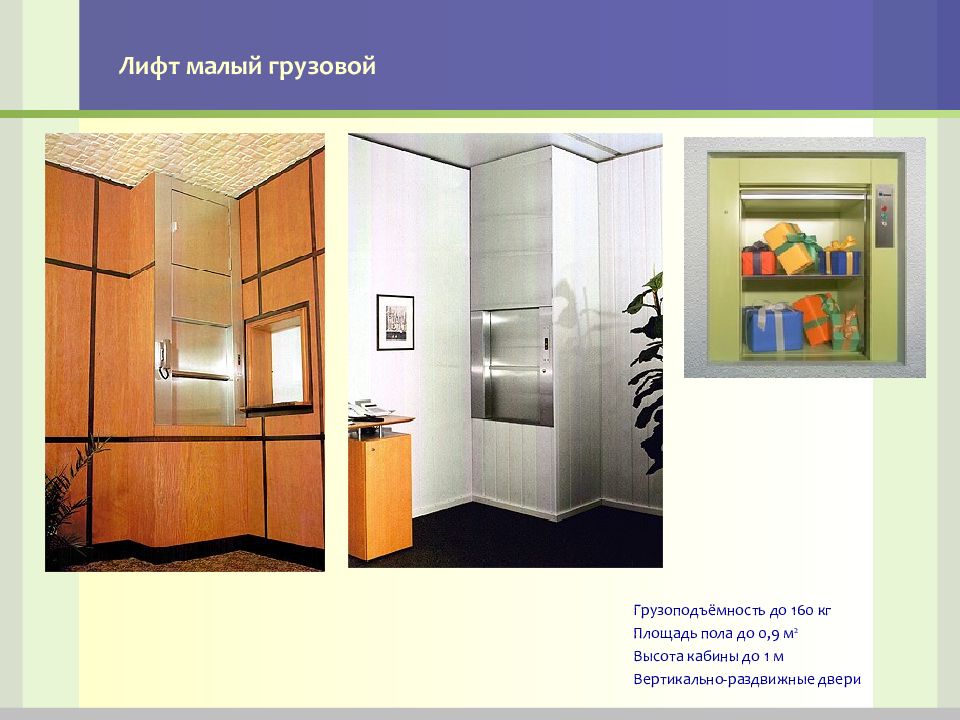

Грузоподъёмность до 160 кг Площадь пола до 0,9 м 2 Высота кабины до 1 м Вертикально-раздвижные двери
Лифт для лечебно-профилактических учреждений ( больничный лифт ) – пассажирский лифт, позволяющий перевозить пациентов на средствах горизонтального транспортирования. Плавность движения: ускорение не более 1 м/с 2 (для остальных лифтов – не более 2 м/с 2 ) Ширина дверного проёма 1100…1400 мм Глубина кабины 2300…2700 мм
кг 320 400 450 500 630 800 1000 1275 1600 1800 2000 2500 чел. 4 5 6 7 8 10 13 Электрические 0,5 0,63 0,71 1,0 1,6 2,0 2,5 3,0 3,5 4,0 5,0 6,0 Гидравлические 0,4 0,5 0,63 0,71 1,0 Ряд номинальных грузоподъёмностей пассажирских лифтов (ГОСТ Р 53770-2010) Ряд номинальных скоростей пассажирских лифтов, м/с (ГОСТ Р 53770-2010) Категория А 0,25 0,4 0,5 0,63 1,0 Категория Б 0,25 0,4 0,5 0,63 1,0 1,6 1,75 2,5 Ряд номинальных скоростей грузовых лифтов, м/с (ГОСТ Р 53771-2010) (75-80 кг) ГОСТ Р 53770-2010. Лифты пассажирские. Основные параметры и размеры (мод. редакция ISO 4190-1 :1999) ГОСТ Р 53771-2010. Лифты грузовые. Основные параметры и размеры (мод. редакция ISO 4190- 2:2001)

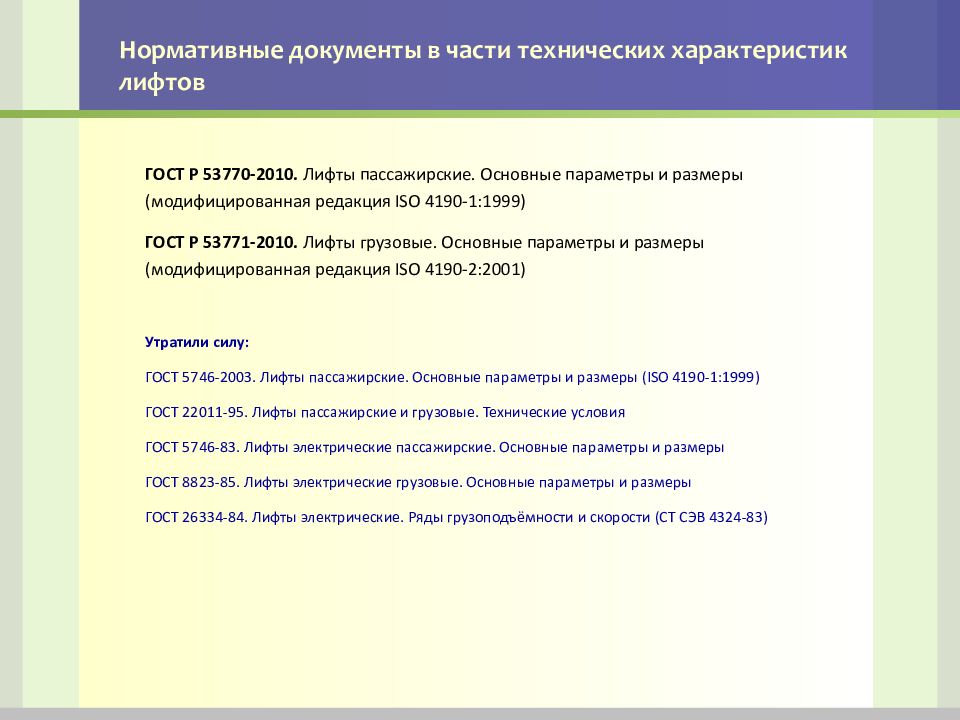

ГОСТ Р 53770-2010. Лифты пассажирские. Основные параметры и размеры (модифицированная редакция ISO 4190-1 :1999) ГОСТ Р 53771-2010. Лифты грузовые. Основные параметры и размеры (модифицированная редакция ISO 4190- 2:2001) Утратили силу: ГОСТ 5746-2003. Лифты пассажирские. Основные параметры и размеры ( ISO 4190-1 :1999) ГОСТ 22011-95. Лифты пассажирские и грузовые. Технические условия ГОСТ 5746-83. Лифты электрические пассажирские. Основные параметры и размеры ГОСТ 8823-85. Лифты электрические грузовые. Основные параметры и размеры ГОСТ 26334-84. Лифты электрические. Ряды грузоподъёмности и скорости (СТ СЭВ 4324-83)

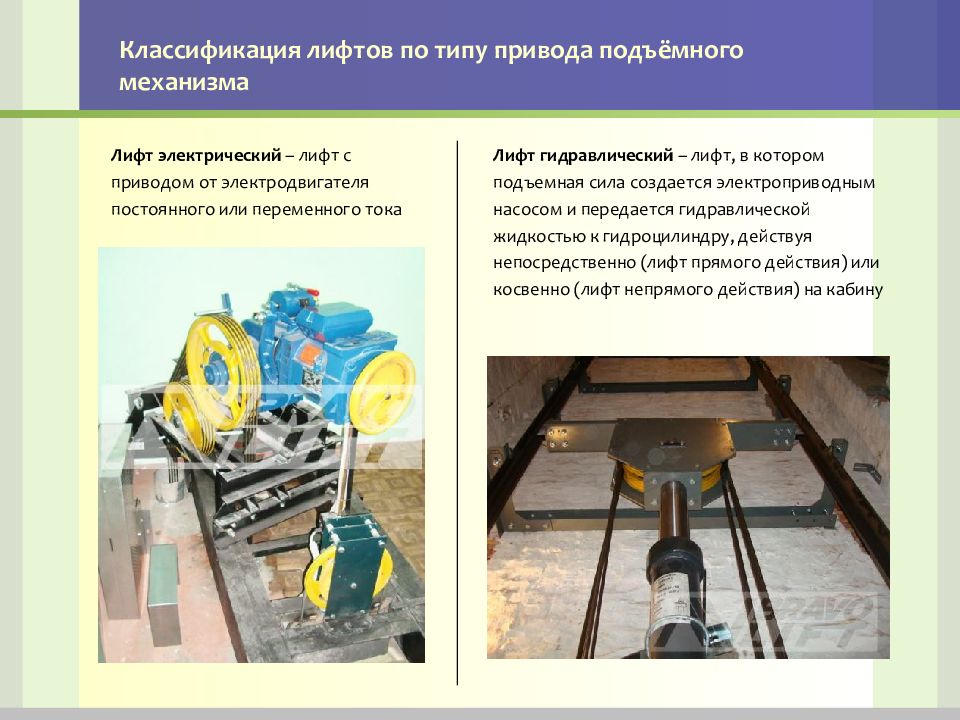

Лифт электрический – лифт с приводом от электродвигателя постоянного или переменного тока Лифт гидравлический – лифт, в котором подъемная сила создается электроприводным насосом и передается гидравлической жидкостью к гидроцилиндру, действуя непосредственно (лифт прямого действия) или косвенно (лифт непрямого действия) на кабину

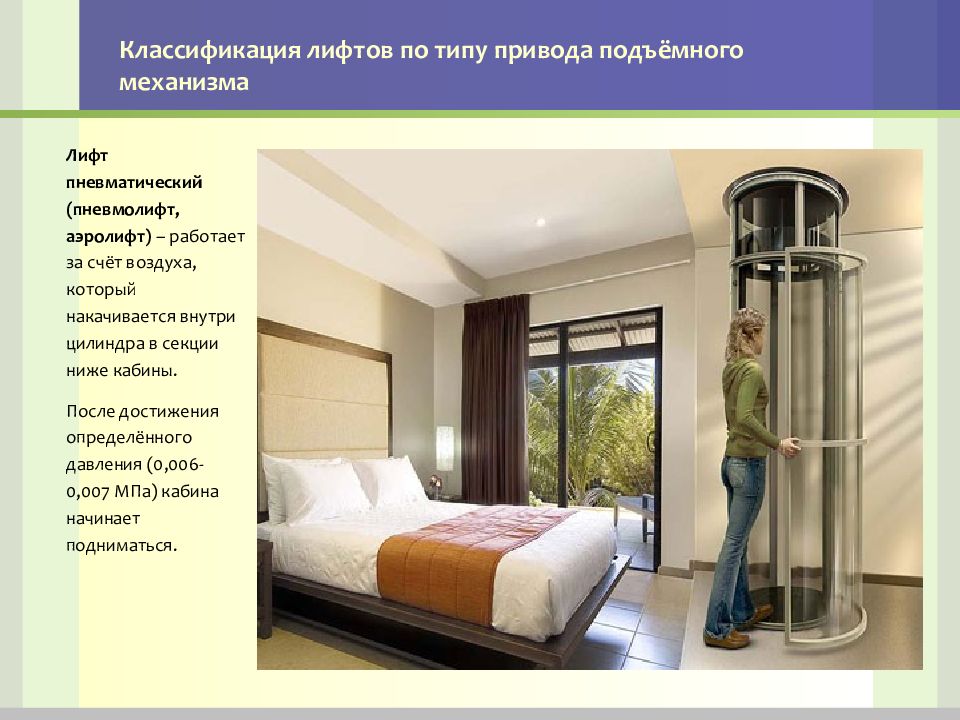

Лифт пневматический (пневмолифт, аэролифт) – работает за счёт воздуха, который накачивается внутри цилиндра в секции ниже кабины. После достижения определённого давления (0,006-0,007 МПа) кабина начинает подниматься.

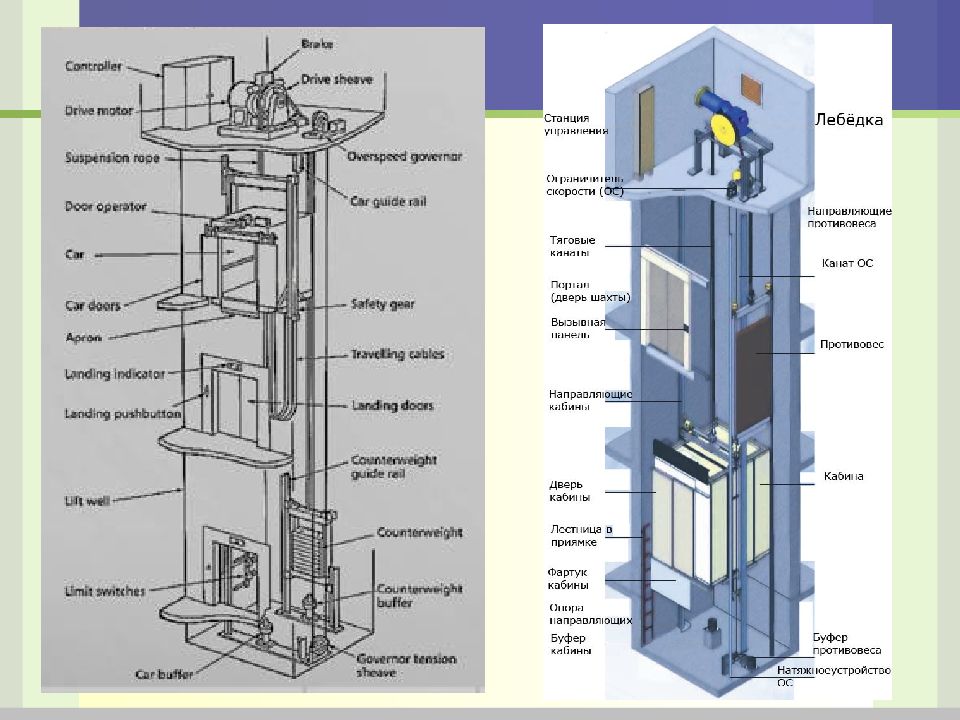

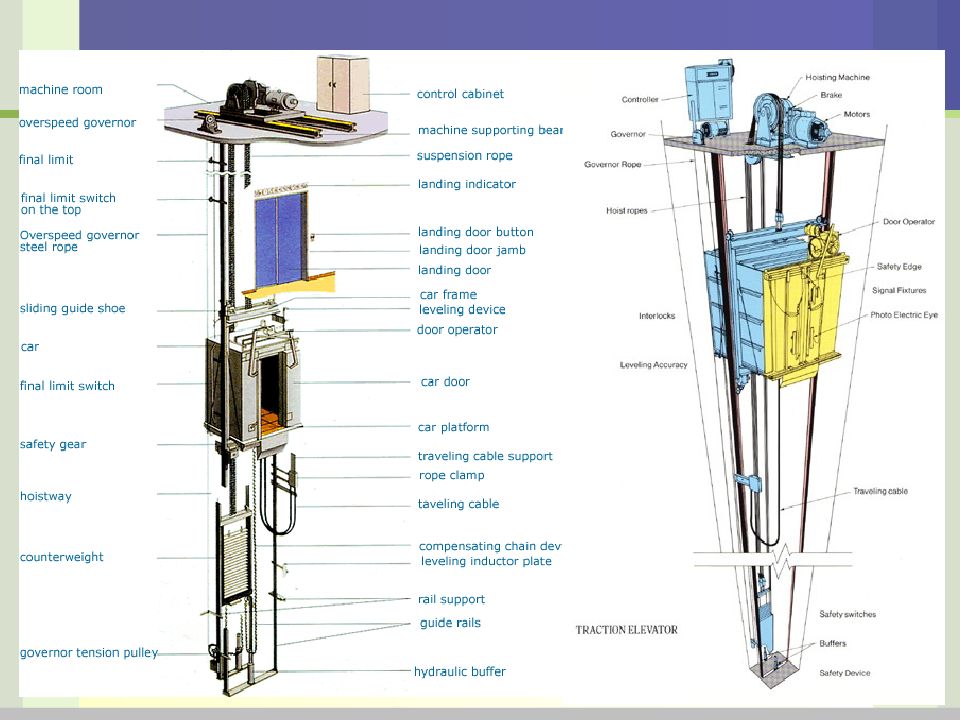

Строительная часть: Шахта (9) с приямком (16) Машинное помещение (1) Механическая часть: Привод (лебёдка) (3) Тяговые канаты (14) Кабина (10), двери кабины (8) Противовес (11) Направляющие кабины (12) и противовеса (13) Двери шахты (7) Устройства безопасности: ограничитель скорости (4, 17), ловители, буфера (5, 6) Электрическая часть: Вводное устройство Станция управления (контроллер) (2) Электропроводка, подвесной кабель (15) Датчики точной остановки кабины Устройства безопасности (датчики контроля, размыкающие цепь питания двигателя)
Строительная часть: Шахта с приямком Машинное помещение Механическая часть: Механизм подъёма (привод и тяговые канаты) Кабина Противовес (у электрических лифтов) Направляющие кабины и противовеса Двери шахты Устройства безопасности (ограничитель скорости, ловители, буфера) Электрическая часть: Вводное устройство Станция управления (контроллер) Электропроводка Датчики точной остановки кабины Устройства безопасности (датчики контроля, размыкающие цепь питания двигателя)
В электрических лифтах тяговое усилие передаётся за счёт сил трения канатов, к которым подвешены кабина и противовес, с ободом канатоведущего шкива (КВШ) лебёдки. Противовес обеспечивает необходимую величину сил трения и, кроме того, уравновешивает массу кабины и часть (обычно 50%) номинального груза, что позволяет снизить мощность электропривода. Лебёдка установлена над шахтой таким образом, что тяговые канаты, идущие с канатоведущего шкива, проходят через центр подвески кабины и противовеса. Канатоведущий шкив (КВШ) Противовес Кабина Лебёдка размещается в машинном помещении, недоступном для посторонних лиц. В машинном помещении размещаются также ограничитель скорости, вводное устройство и станция управления. Кинематическая схема лифта – это схема передачи движения от механизма подъёма к кабине. Машинное помещение Шахта Кинематическая схема лифта с прямой подвеской

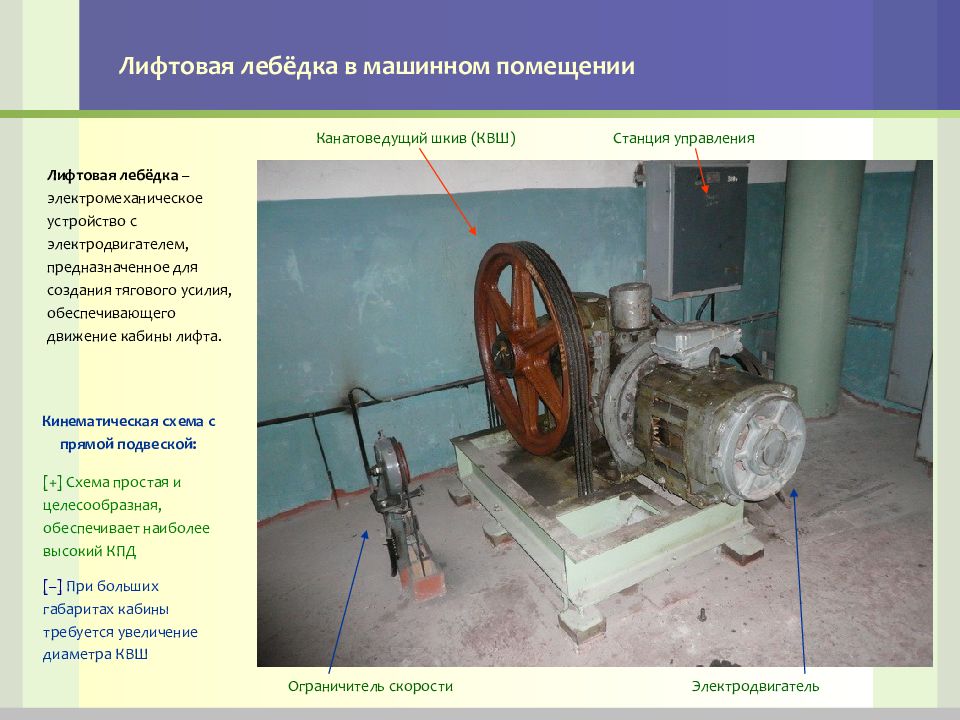

Лифтовая лебёдка – электромеханическое устройство с электродвигателем, предназначенное для создания тягового усилия, обеспечивающего движение кабины лифта. Канатоведущий шкив (КВШ) Электродвигатель Ограничитель скорости Станция управления [+] Схема простая и целесообразная, обеспечивает наиболее высокий КПД [ – ] При больших габаритах кабины требуется увеличение диаметра КВШ Кинематическая схема с прямой подвеской:
Отводной блок Отводной блок позволяет использовать лебёдку при различных соотношениях размеров кабины в плане Отводной блок расположен, как правило, со стороны противовеса [+] Уменьшается диаметр и масса КВШ [ – ] Снижается угол обхвата КВШ, а значит, тяговая способность Кинематическая схема лифта с прямой подвеской и отводным блоком

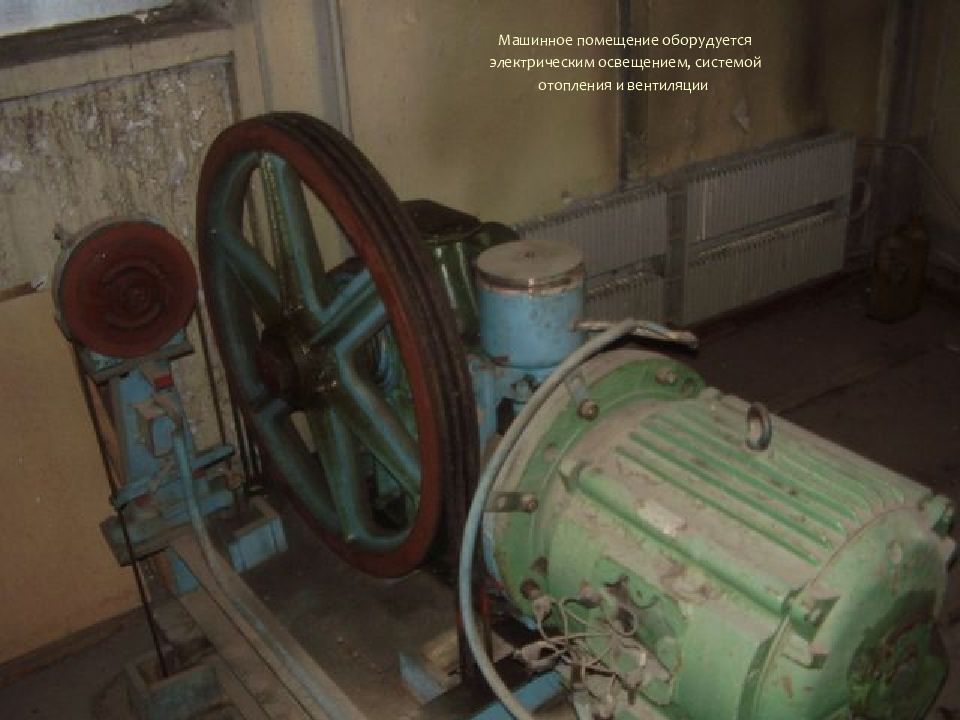

Машинное помещение оборудуется электрическим освещением, системой отопления и вентиляции
Заднее расположение противовеса Боковое расположение противовеса Для снижения поперечных нагрузок на направляющие плоскость их расположения должна проходить через точку подвески (центр тяжести) кабины Высота в свету проема двери шахты, допускающего транспортирование людей, на этажной площадке должна быть не менее 2000 мм. Высота кабины должна быть не менее 2000 мм.

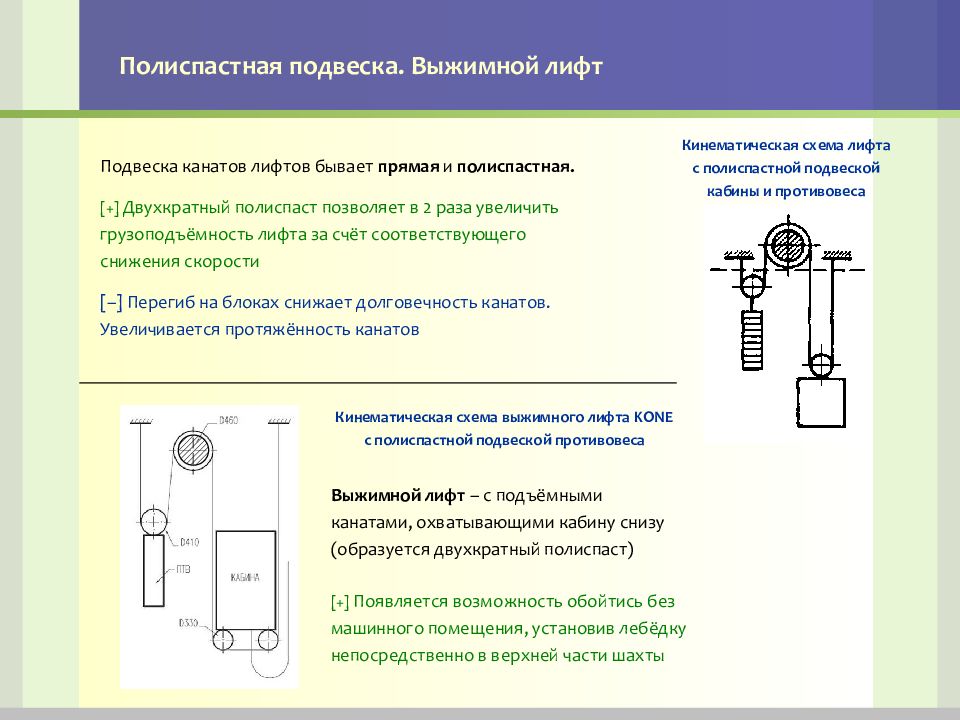

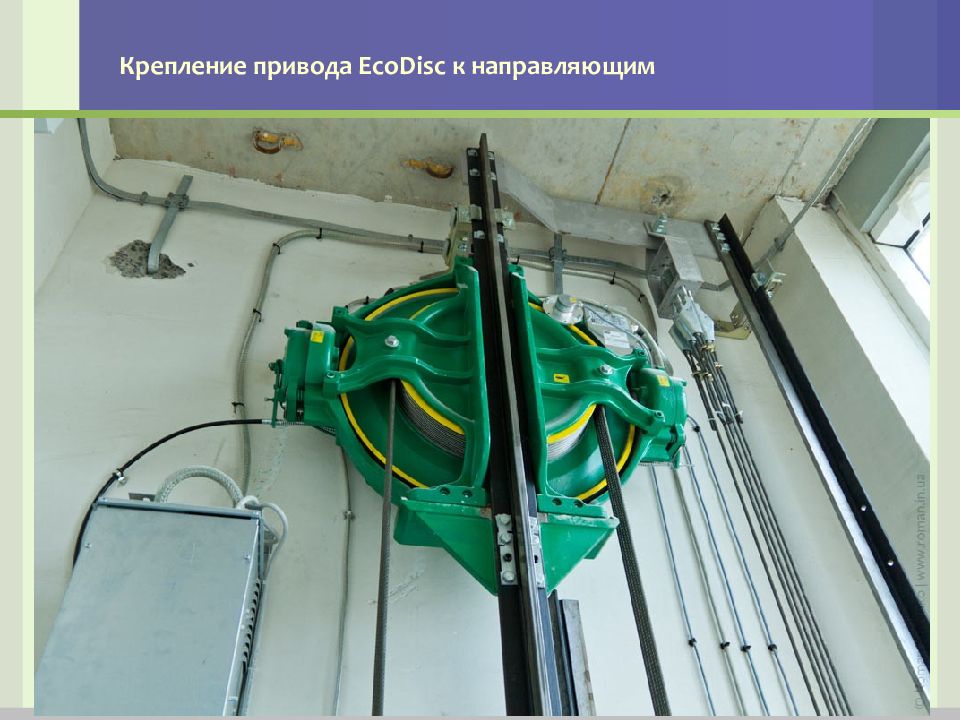

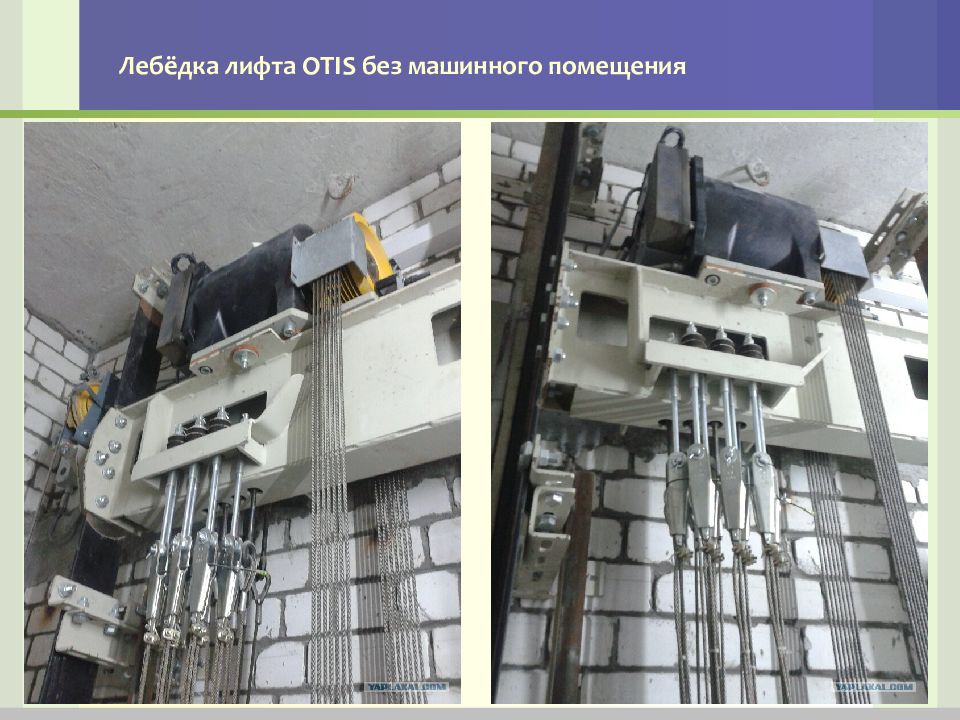

Кинематическая схема лифта с полиспастной подвеской кабины и противовеса Подвеска канатов лифтов бывает прямая и полиспастная. [+] Двухкратный полиспаст позволяет в 2 раза увеличить грузоподъёмность лифта за счёт соответствующего снижения скорости [–] Перегиб на блоках снижает долговечность канатов. Увеличивается протяжённость канатов Кинематическая схема выжимного лифта KONE с полиспастной подвеской противовеса Выжимной лифт – с подъёмными канатами, охватывающими кабину снизу (образуется двухкратный полиспаст) [+] Появляется возможность обойтись без машинного помещения, установив лебёдку непосредственно в верхней части шахты
Кинематическая схема Подвеска противовеса
Непроходная кабина Проходная кабина 1, 2, 3 – варианты расположения лебедочной ниши Лебедочная ниша располагается в стене шахты на любой остановке Направляющие кабины и противовеса расположены по одной стене шахты и крепятся к одним кронштейнам
Кинематические схемы лифтов с нижним расположением машинного помещения Лифты с нижним расположением машинного помещением применяют в исключительных случаях. [–] При нижнем расположении машинного помещения : над шахтой необходимо предусматривать дополнительное блочное помещение, повышается протяжённость канатов и число их перегибов, возрастают нагрузки на конструкции здания Тротуарный лифт – выжимной лифт, платформа которого выходит из шахты через люк, расположенный в её верхней части Нижнее расположение машинного помещения (в подвале) несколько снижает уровень шума и облегчает ремонт лифта Блочное помещение
датчики точной остановки

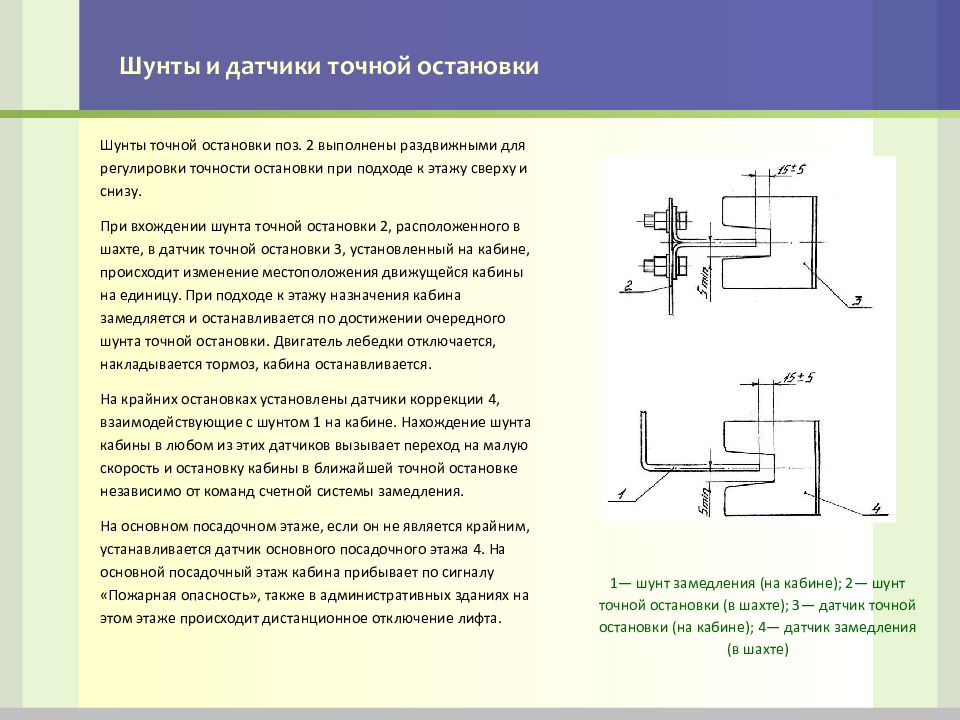

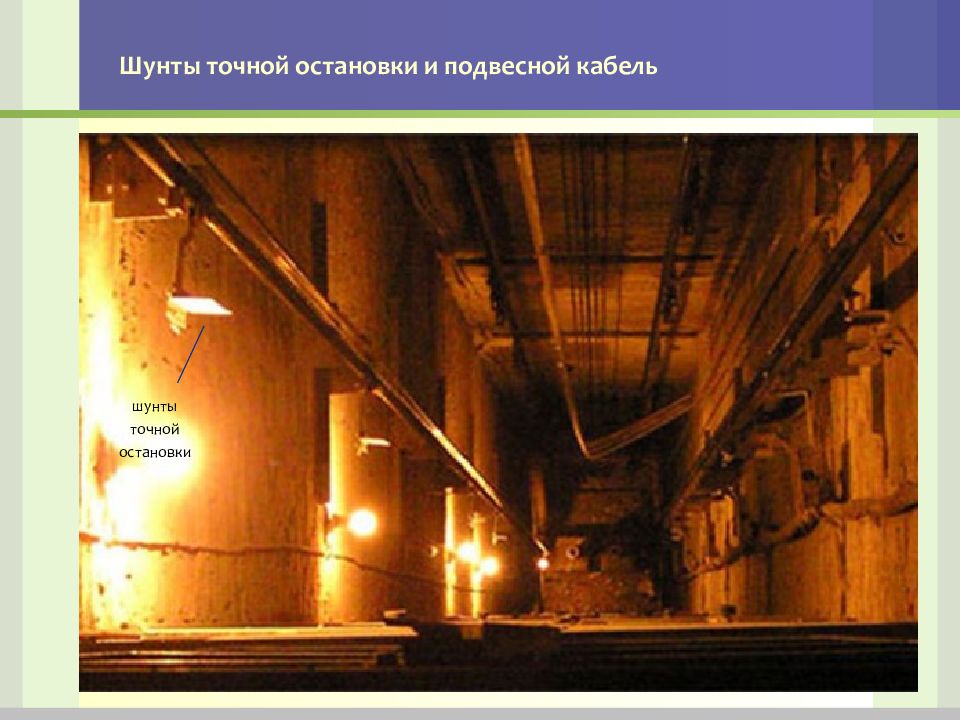

Шунты точной остановки поз. 2 выполнены раздвижными для регулировки точности остановки при подходе к этажу сверху и снизу. При вхождении шунта точной остановки 2, расположенного в шахте, в датчик точной остановки 3, установленный на кабине, происходит изменение местоположения движущейся кабины на единицу. При подходе к этажу назначения кабина замедляется и останавливается по достижении очередного шунта точной остановки. Двигатель лебедки отключается, накладывается тормоз, кабина останавливается. На крайних остановках установлены датчики коррекции 4, взаимодействующие с шунтом 1 на кабине. Нахождение шунта кабины в любом из этих датчиков вызывает переход на малую скорость и остановку кабины в ближайшей точной остановке независимо от команд счетной системы замедления. На основном посадочном этаже, если он не является крайним, устанавливается датчик основного посадочного этажа 4. На основной посадочный этаж кабина прибывает по сигналу «Пожарная опасность», также в административных зданиях на этом этаже происходит дистанционное отключение лифта. 1— шунт замедления (на кабине); 2— шунт точной остановки (в шахте); 3— датчик точной остановки (на кабине); 4— датчик замедления (в шахте)
шунты точной остановки
Назовите основные элементы электрического лифта:

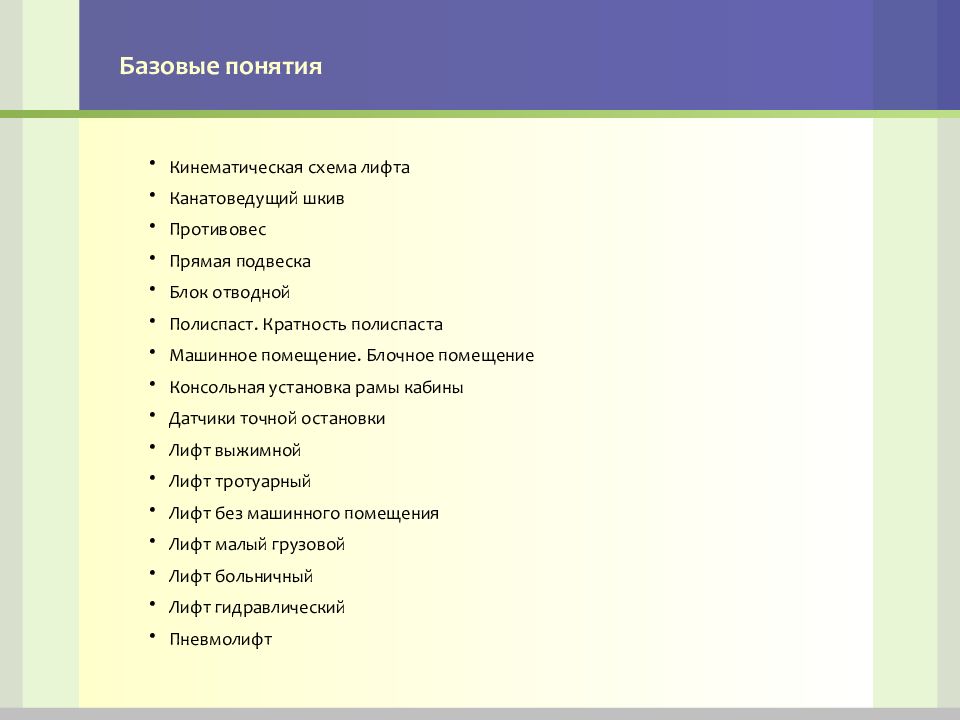

Кинематическая схема лифта Канатоведущий шкив Противовес Прямая подвеска Блок отводной Полиспаст. Кратность полиспаста Машинное помещение. Блочное помещение Консольная установка рамы кабины Датчики точной остановки Лифт выжимной Лифт тротуарный Лифт без машинного помещения Лифт малый грузовой Лифт больничный Лифт гидравлический Пневмолифт

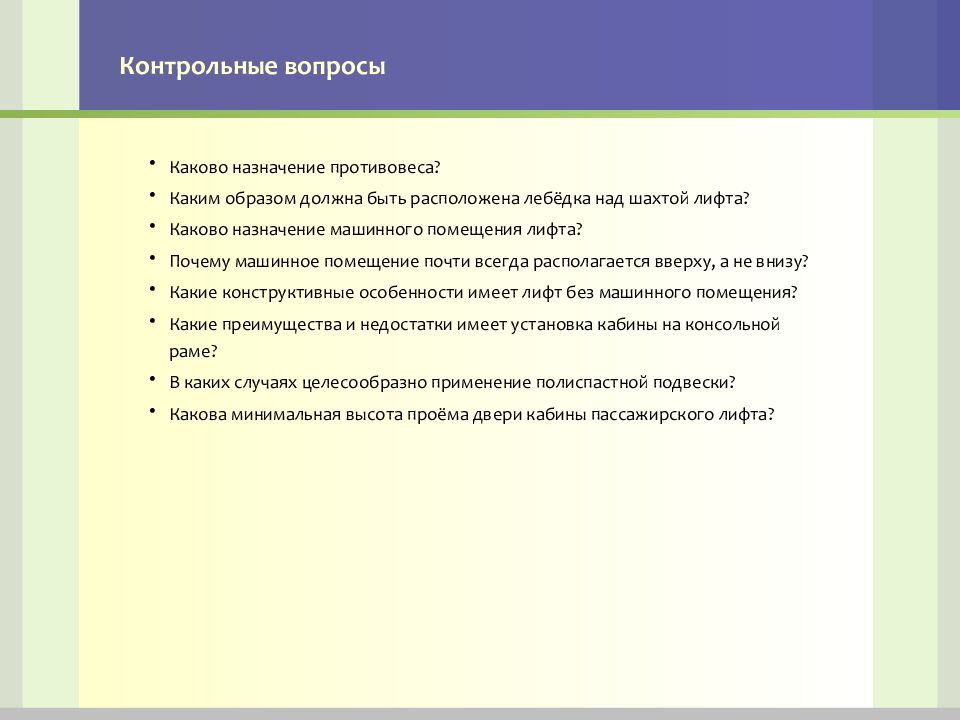

Каково назначение противовеса? Каким образом должна быть расположена лебёдка над шахтой лифта? Каково назначение машинного помещения лифта? Почему машинное помещение почти всегда располагается вверху, а не внизу? Какие конструктивные особенности имеет лифт без машинного помещения? Какие преимущества и недостатки имеет установка кабины на консольной раме? В каких случаях целесообразно применение полиспастной подвески? Какова минимальная высота проёма двери кабины пассажирского лифта?

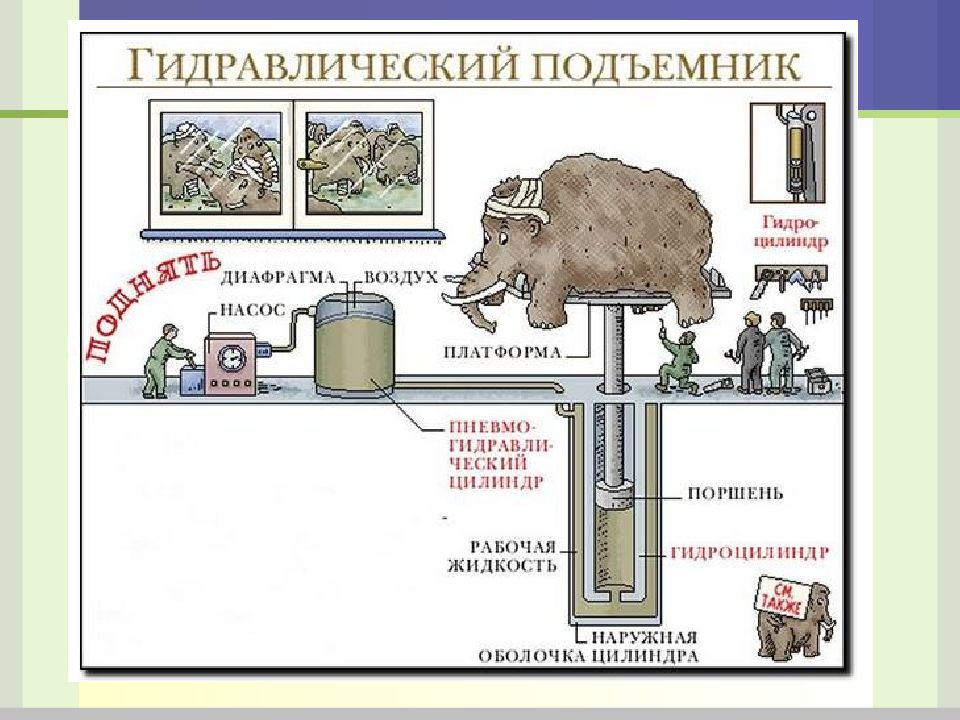

Лифт гидравлический – лифт, в котором подъёмная сила создается электроприводным насосом и передается гидравлической жидкостью к гидроцилиндру, воздействующему непосредственно (лифт прямого действия) или косвенно (лифт непрямого действия) на кабину. а) с центральным расположением гидроцилиндра (в яме) кабина гидроцилиндр б) с боковым расположением гидроцилиндра (в шахте) Кинематическая схема гидравлического лифта с двухкратным канатным мультипликатором: подвижный блок Кинематические схемы гидравлических лифтов прямого действия плунжер кабина, установленная на консольной раме [+] В два раза увеличивается скорость движения кабины [–] Высота подъёма ограничена ходом плунжера гидроцилиндра
Гидропривод лифта состоит из подъёмного гидроцилиндра, соединённого трубопроводом с гидроагрегатом, в состав которого входит бак для рабочей жидкости, насос с электроприводом и клапанное распределительное устройство гидроавтоматики. Подъём кабины обеспечивается под действием давления потока рабочей жидкости, поступающей из гидроагрегата. Опускание кабины происходит под действием силы тяжести, а рабочая жидкость сливается обратно в бак. [+] При внезапном отключении электроснабжения кабина автоматически вернётся на нижнюю остановку.

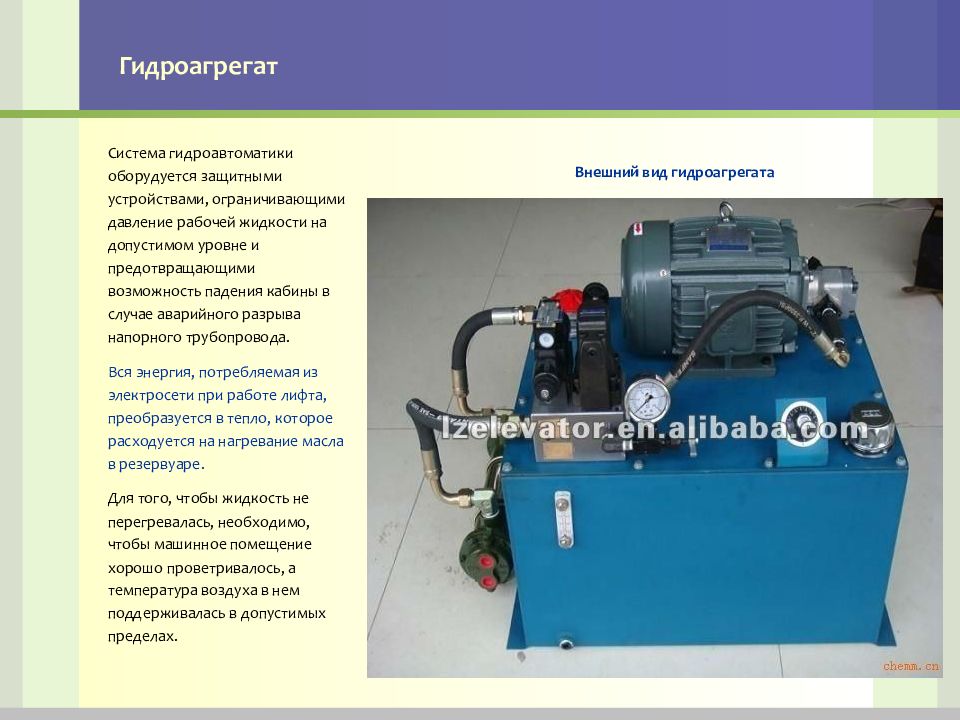

Система гидроавтоматики оборудуется защитными устройствами, ограничивающими давление рабочей жидкости на допустимом уровне и предотвращающими возможность падения кабины в случае аварийного разрыва напорного трубопровода. Вся энергия, потребляемая из электросети при работе лифта, преобразуется в тепло, которое расходуется на нагревание масла в резервуаре. Для того, чтобы жидкость не перегревалась, необходимо, чтобы машинное помещение хорошо проветривалось, а температура воздуха в нем поддерживалась в допустимых пределах. Внешний вид гидроагрегата
Шахта Строительная часть Машинное помещение Приямок 14 Шахтные двери Механическое оборудование 11 Кабина 15 Направляющие кабины 2 Гидроагрегат 4 Напорный гидропривод 6 Гидроцилиндр Направляющие гидроцилиндра 5 Тяговые канаты 3, 8 Блоки мультипликатора Ограничитель скорости Ловители 16 Буфер (упор) 1 Станция управления Электрическое оборудование 13 Датчик замедления кабины
Небольшая высота подъёма (обычно 4-5 остановок, не более 30 м); Скорость до 1 м/с (обычно 0,63 м/с); Отсутствие противовеса; Передача вертикальных нагрузок на дно приямка; Экономичность: привод (гидроагрегат) потребляет электроэнергию только при подъёме кабины; Возможностью размещения машинного помещения на любом этаже, в удалении от шахты до 15…20 м, в том числе в запираемом металлическом шкафу; Для некоторых моделей –минимальная глубина приямка и верхнего этажа
1, 2, 3, 4 – варианты расположения гидроцилиндра Опорная стойка Корпус цилиндра Плунжер
1 - блок управления с частотным преобразователем и баком для рабочей жидкости, 2 - насос с приводным двигателем, 3 - гидроаккумулятор, 4 - направляющие кабины, 5 - каркас кабины, 6 - гидроцилиндр, 7 - подвижный блок канатного мультипликатора, 8 - тяговые канаты, 9 - неподвижный отклоняющий блок При таком решении кроме уменьшения необходимой мощности привода насоса значительно уменьшился и необходимый объем рабочей жидкости. Значительно снижается выделение тепловой энергии и исключается необходимость в установке теплообменника. При спуске кабины происходит зарядка аккумулятора. В режиме подъема запасенная аккумулятором энергия рабочей жидкости вместе с насосом работает на подъем кабины. Частотное регулирование электродвигателя насоса обеспечивает высокую плавность хода и точность остановки кабины лифта.
а) В поршневых гидроцилиндрах поршень, скользящий по внутренней поверхности цилиндра, соединён со штоком, при этом диаметр поршня существенно больше диаметра штока. b) В плунжерных гидроцилиндрах шток одновременно играет роль поршня, диаметр поршня равен диаметру штока, который скользит по направляющим поверхностям головки цилиндра с уплотнительными устройствами. c) Телескопические гидроцилиндры относятся к классу поршневых и отличаются наличием составной телескопической конструкции подвижной части с уплотнительными устройствами и поршнями, установленными на внутренней торцевой части каждой секции штока. В гидравлических лифтах чаще всего применяются более простые гидроцилиндры плунжерного типа, работающие на сжатие. Плунжер – подвижная часть гидроцилиндра, имеющая длину, значительно превышающую диаметр

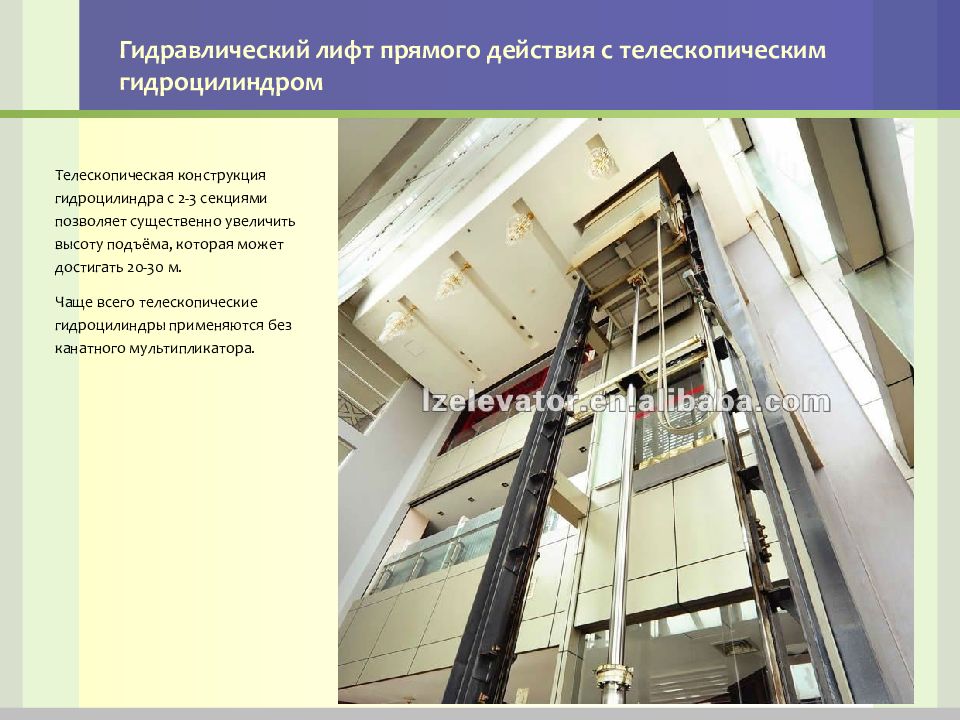

Телескопическая конструкция гидроцилиндра с 2-3 секциями позволяет существенно увеличить высоту подъёма, которая может достигать 20-30 м. Чаще всего телескопические гидроцилиндры применяются без канатного мультипликатора.
[–] Применяется поршневой гидроцилиндр двойного действия: для перемещения кабины вниз рабочая жидкость подаётся в нижнюю полость гидроцилиндра, и наоборот. Нагрузка передаётся на перекрытие шахты. [+] Решается проблема продольной устойчивости гидроцилиндра. 1 – головка с уплотнительными и направляющими устройствами; 2, 7, 8 – штуцер подачи рабочей жидкости; 3 – шток; 4 – цилиндрический корпус; 5 – поршень с направляющими и уплотнительными устройствами; 6 – конструкция крепления гидроцилиндра к неподвижной анкерной раме

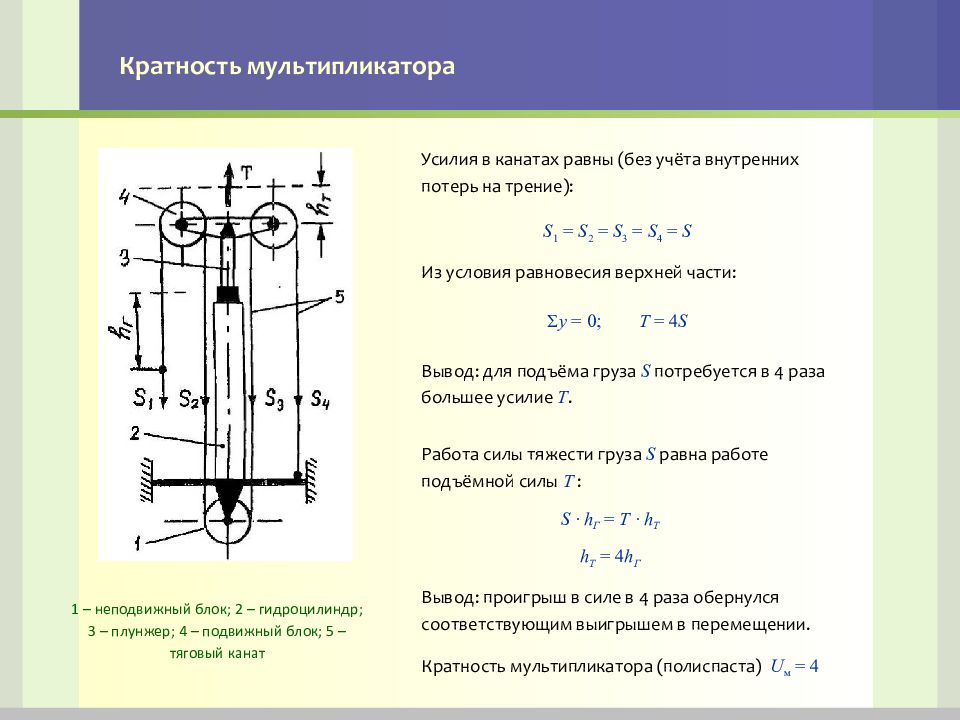

Усилия в канатах равны (без учёта внутренних потерь на трение): S 1 = S 2 = S 3 = S 4 = S Из условия равновесия верхней части: у = 0; Т = 4 S Вывод: для подъёма груза S потребуется в 4 раза большее усилие T. Работа силы тяжести груза S равна работе подъёмной силы T : S · h Г = Т · h Т Вывод: проигрыш в силе в 4 раза обернулся соответствующим выигрышем в перемещении. Кратность мультипликатора (полиспаста) U м = 4 h Т = 4 h Г 1 – неподвижный блок; 2 – гидроцилиндр; 3 – плунжер; 4 – подвижный блок; 5 – тяговый канат

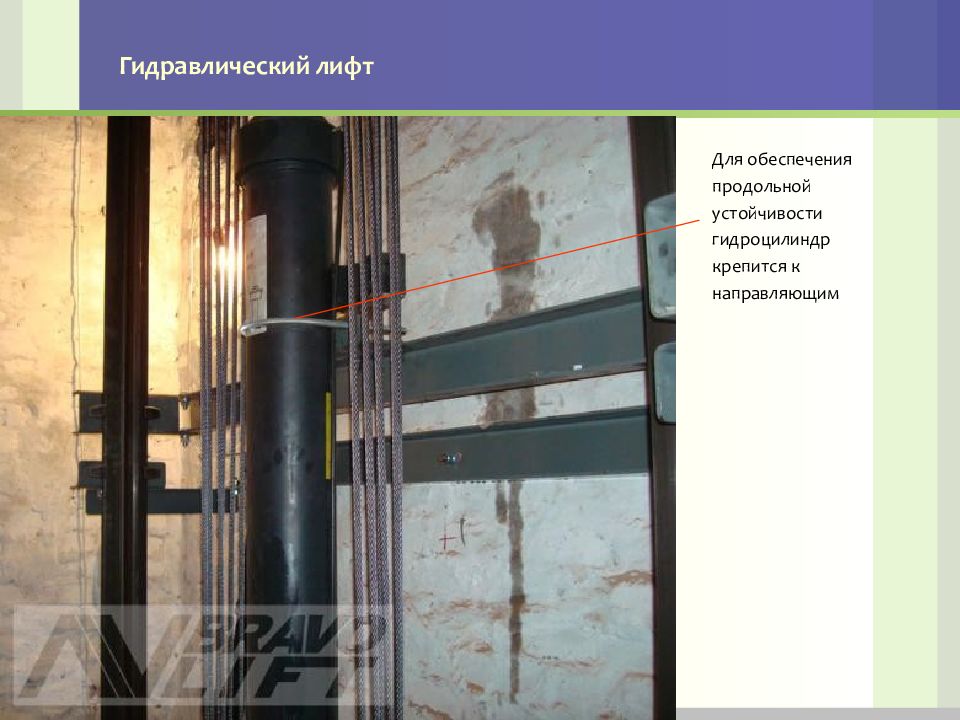

Для обеспечения продольной устойчивости гидроцилиндр крепится к направляющим

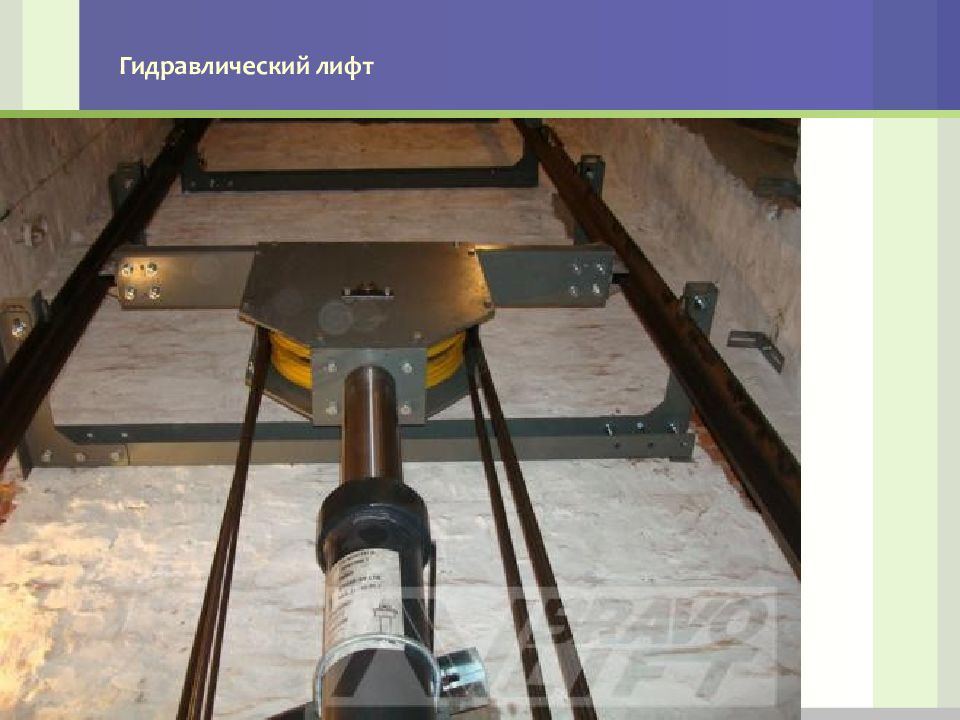

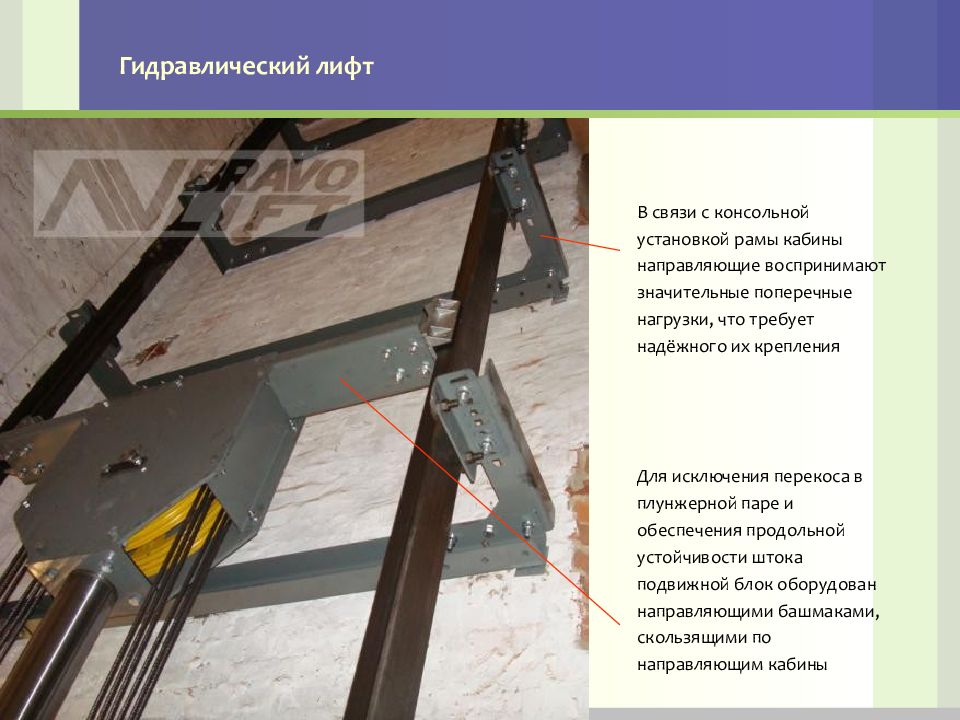

Для исключения перекоса в плунжерной паре и обеспечения продольной устойчивости штока подвижной блок оборудован направляющими башмаками, скользящими по направляющим кабины В связи с консольной установкой рамы кабины направляющие воспринимают значительные поперечные нагрузки, что требует надёжного их крепления
Все вертикальные нагрузки передаются на пол приямка через опорную раму

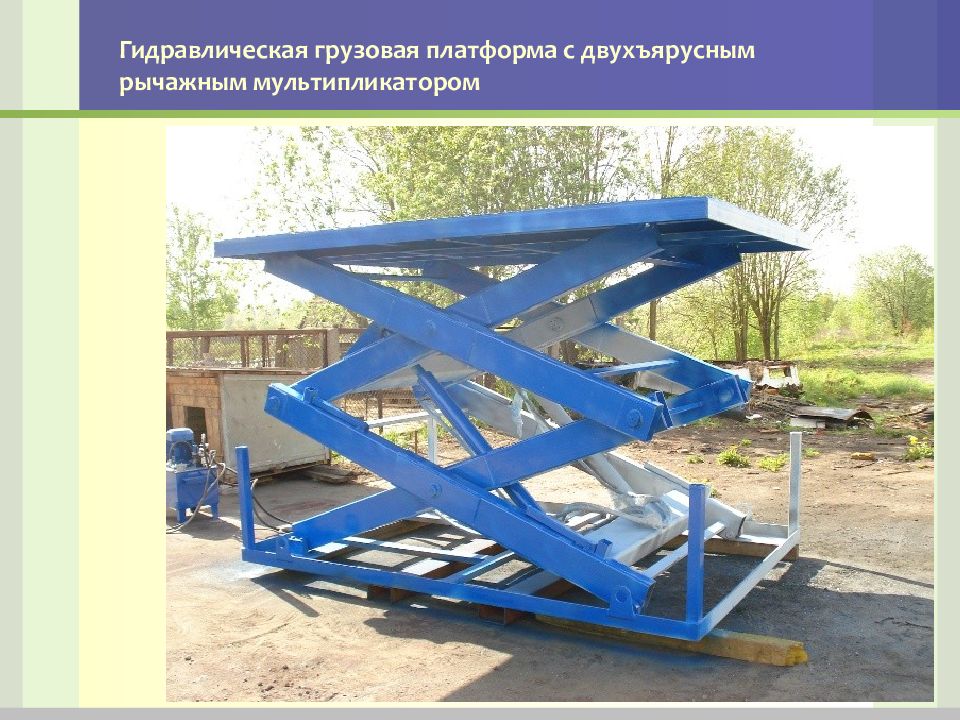

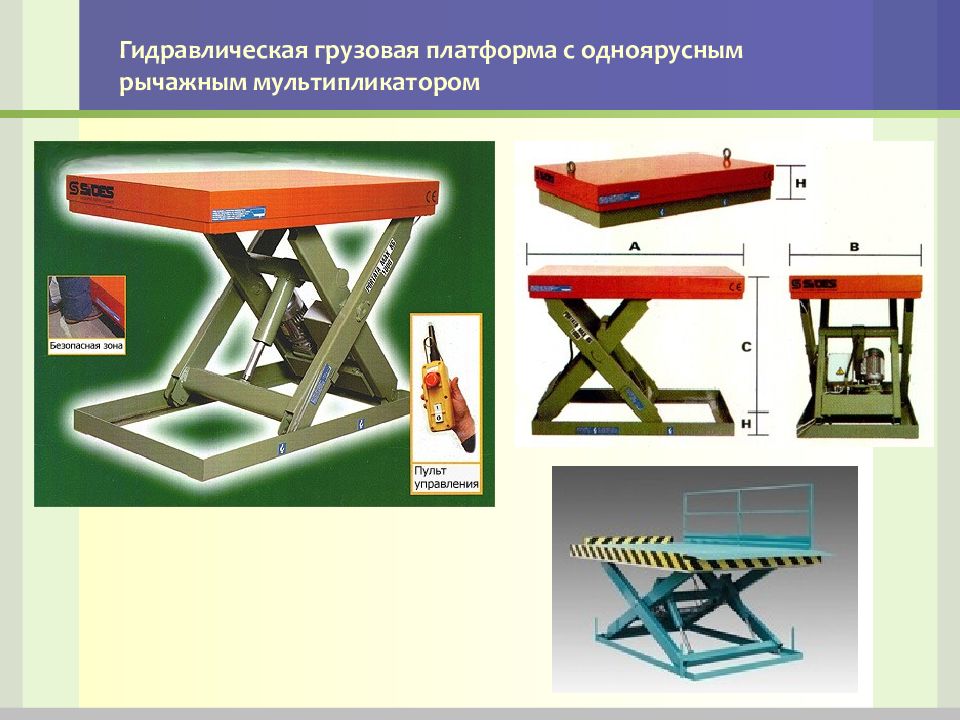

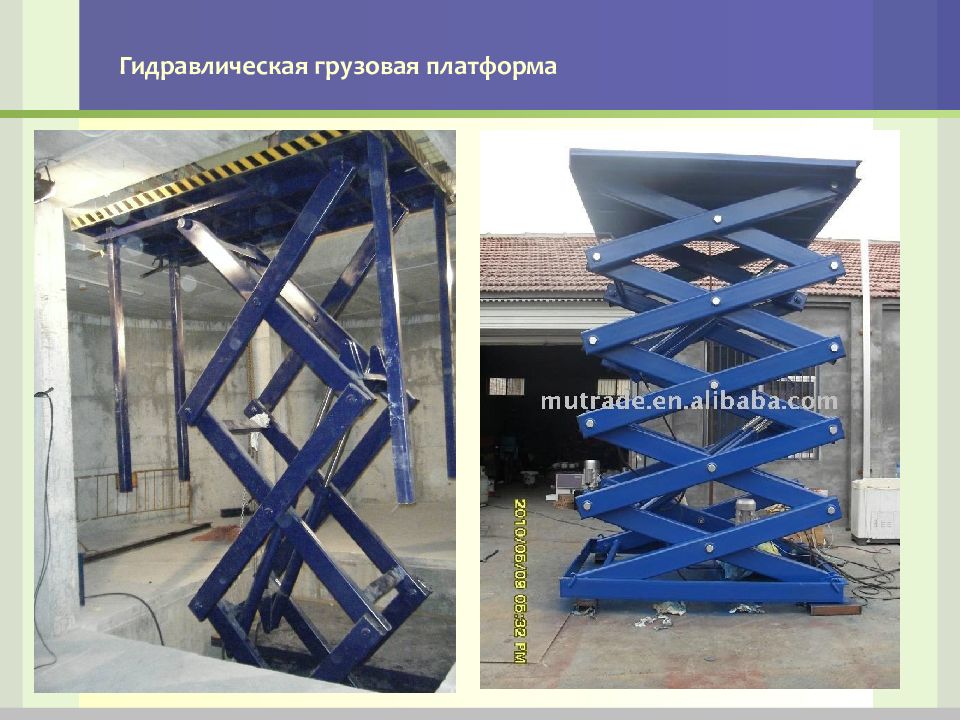

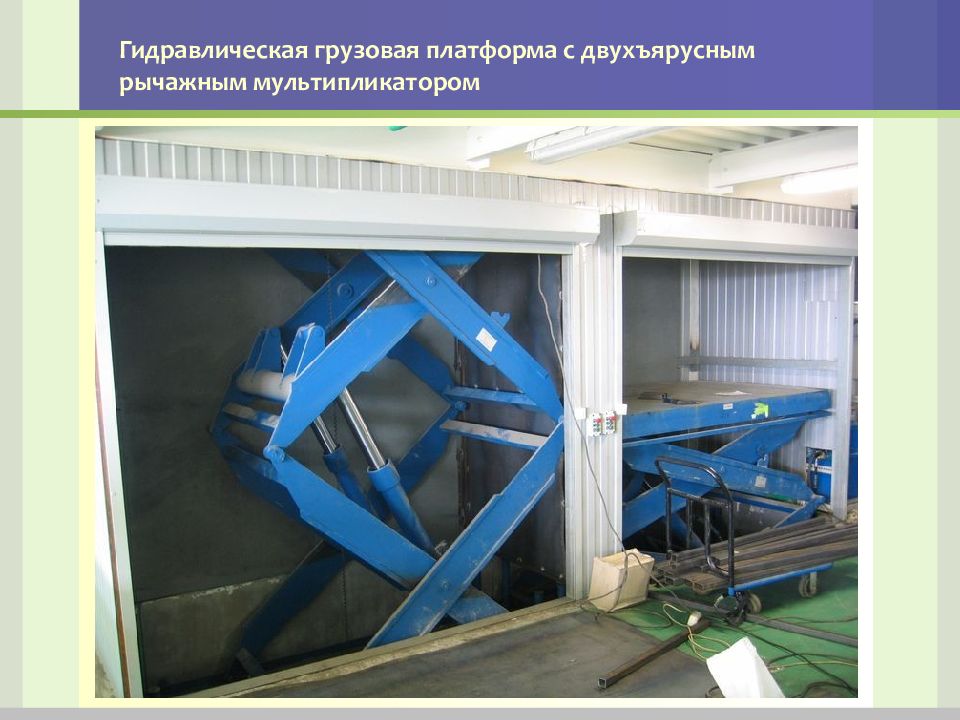

При небольшом расстоянии между шарниром 2 и шарниром штока 3 удается получить достаточно большое перемещение грузовой платформы при весьма небольшом перемещении штока 1,4 – шарниры крепления рычагов к опорной раме и грузонесущей платформе; 2 – центральный шарнир; 3 – шарнир крепления штока гидроцилиндра; 5,8 – опорные ролики; 7 – гидроцилиндр одностороннего действия поршневого типа; 9 – опорная рама

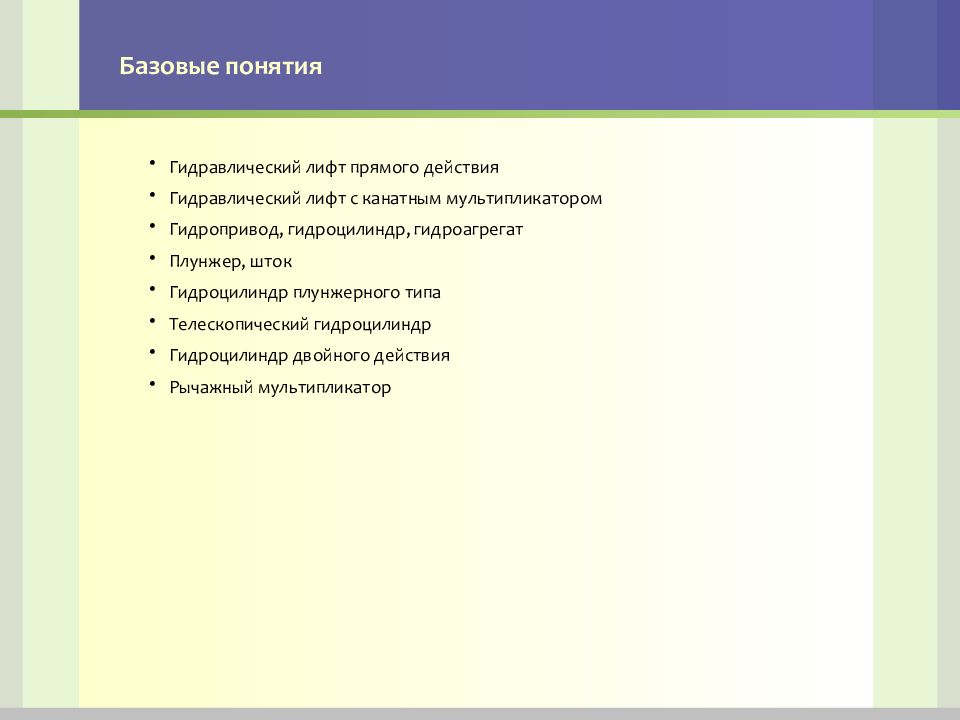

Гидравлический лифт прямого действия Гидравлический лифт с канатным мультипликатором Гидропривод, гидроцилиндр, гидроагрегат Плунжер, шток Гидроцилиндр плунжерного типа Телескопический гидроцилиндр Гидроцилиндр двойного действия Рычажный мультипликатор
Почему у гидравлического лифта нет противовеса? Где располагается машинное помещение гидравлического лифта? Какие преимущества и недостатки гидравлического лифта? Какова область применения гидравлических лифтов? Почему для установки гидравлического лифта достаточно только одной несущей стены?

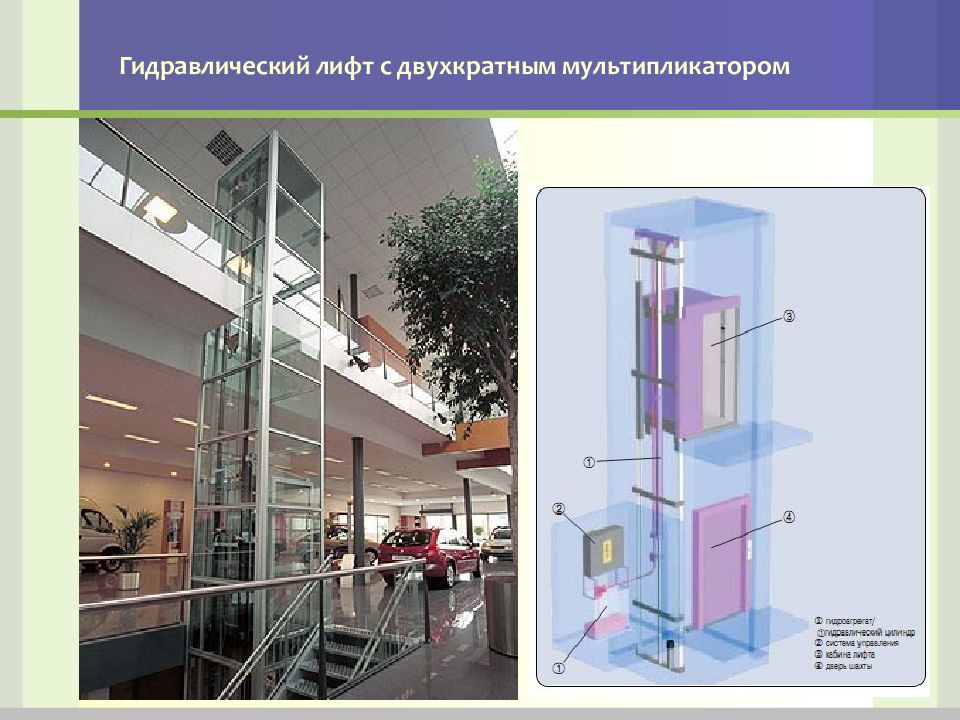

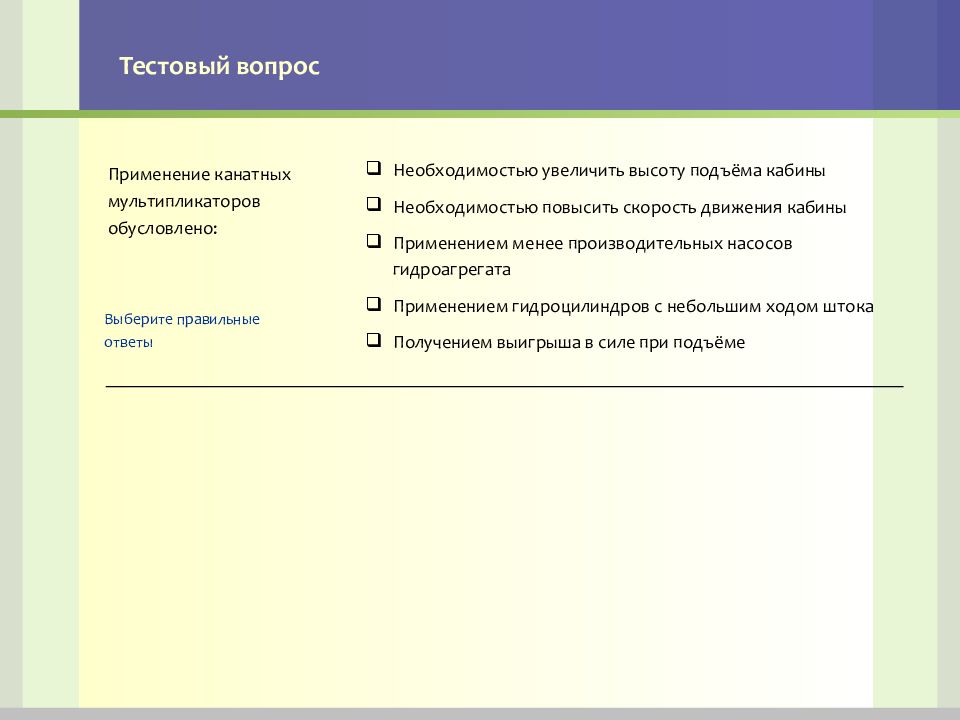

Применение канатных мультипликаторов обусловлено: Необходимостью увеличить высоту подъёма кабины Необходимостью повысить скорость движения кабины Применением менее производительных насосов гидроагрегата Применением гидроцилиндров с небольшим ходом штока Получением выигрыша в силе при подъёме Выберите правильные ответы

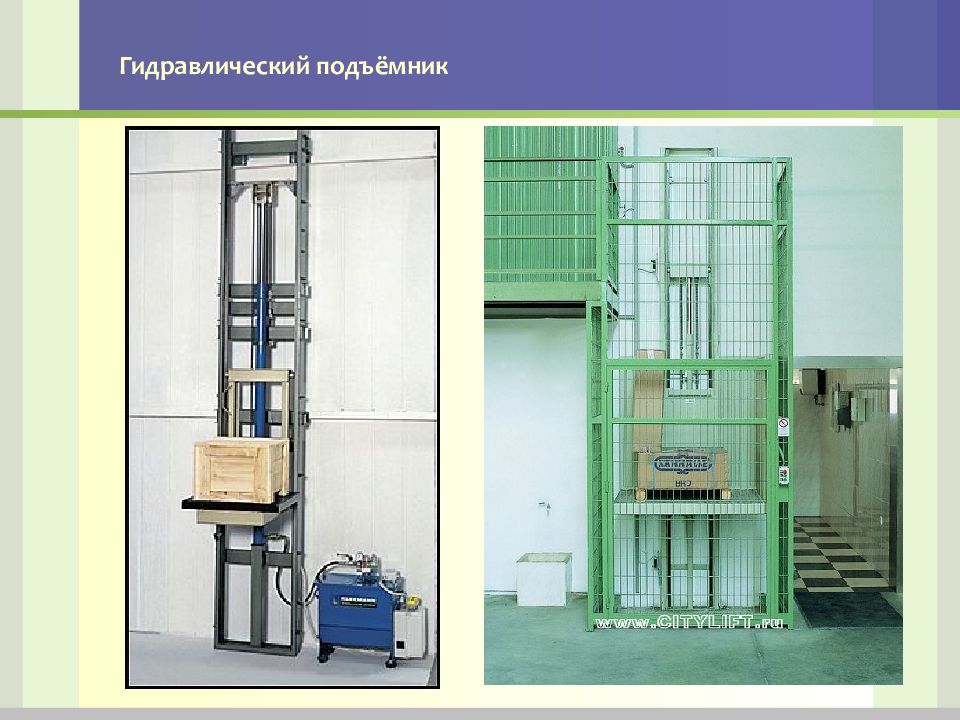

Дайте краткую характеристику представленным подъёмникам:
Дайте краткую характеристику представленным подъёмникам:

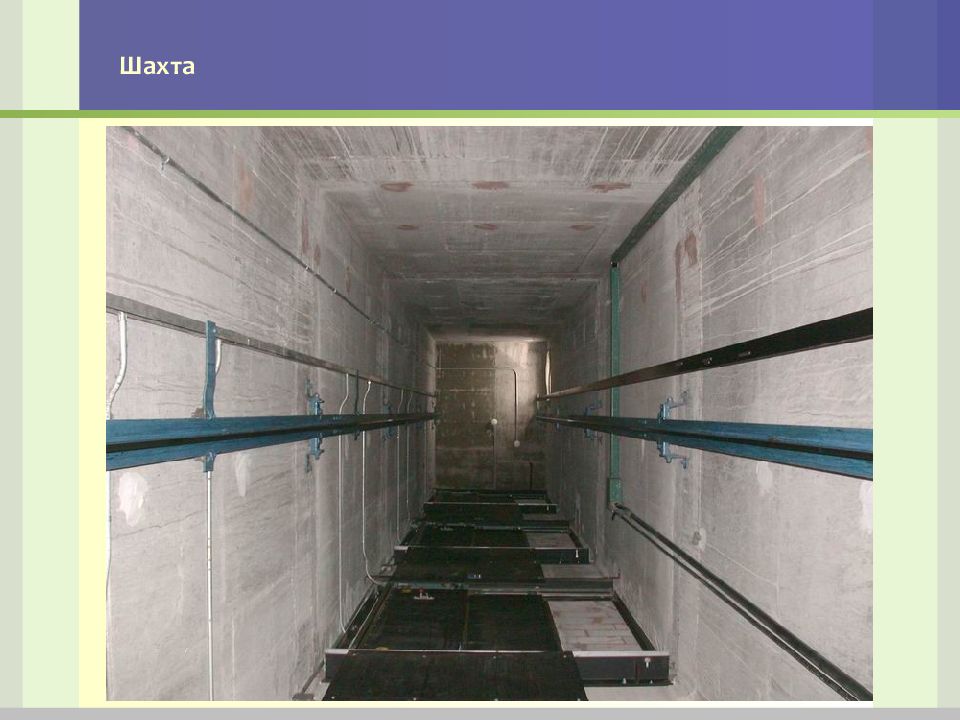

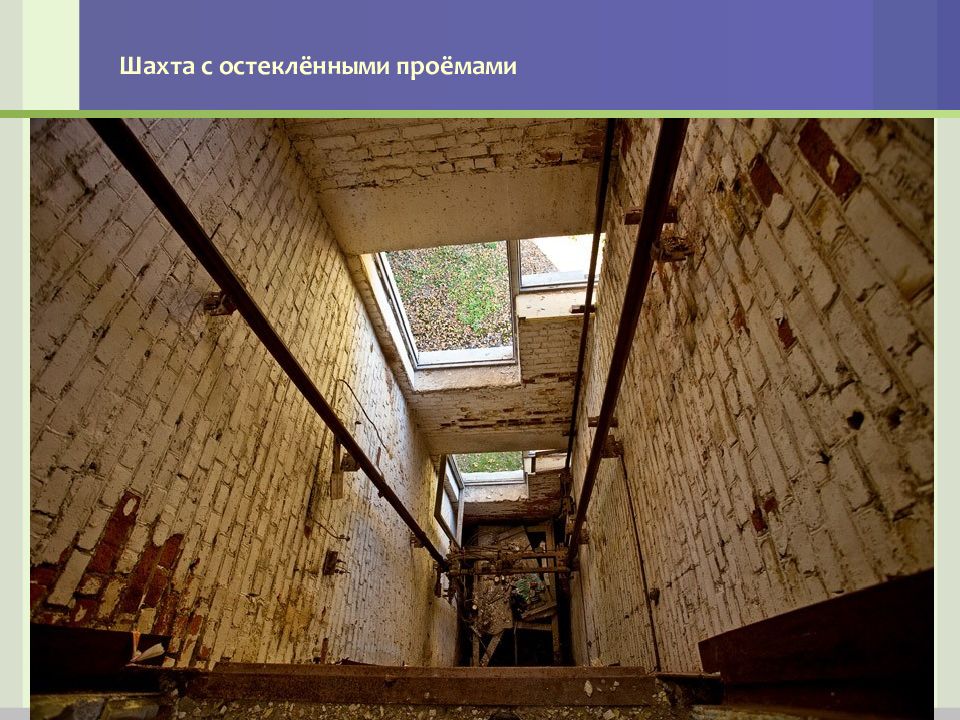

Шахта лифта – пространство, в котором кабина и противовес перемещаются по направляющим. Высота подъема лифта – расстояние между уровнями нижней и верхней посадочных площадок лифта. Приямок – часть шахты, расположенная ниже уровня посадочной площадки первого этажа. Высота верхнего этажа – расстояние от уровня посадочной площадки верхнего этажа до перекрытия. по месту расположения: внутренние (расположенные внутри зданий) наружные (пристроенные к зданию) по конструкции: глухие полуоткрытые (панорамные) по материалу: железобетонные монолитные железобетонные сборные (тюбинговые) кирпичные металлокаркасные Классификация лифтовых шахт
h3 – ширина шахты; d2 – глубина шахты; 1 – машинное помещение; 2 – люк; 3 – верхняя посадочная площадка; 4 – нижняя посадочная площадка d3 – глубина приямка (1400 мм и более) h2 – высота машинного помещения ( min 2000 мм) h4 – ширина машинного помещения; d4 – глубина машинного помещения; h1 – высота верхнего этажа (3600 мм и более)
1 – машинное помещение; 2 – верхняя посадочная площадка; 3 – нижняя посадочная площадка b3 – ширина шахты; b4 – ширина машинного помещения; d2 – глубина шахты; d4 – глубина машинного помещения; h1 – высота верхнего этажа (3000 мм и более) h2 – высота машинного помещения ( min 2000 мм) d3 – глубина приямка (1400 мм и более)
Кинематическая схема Глубина приямка Высота подъёма Высота верхнего этажа
расстояние между внутренней поверхностью шахты и порогом кабины должно быть не более 150 мм; расстояние между элементами кабины, противовеса должно быть не менее 50 мм; расстояние между порогом кабины и дверями шахты должно быть не более 50 мм; не менее 50 мм 250…300 мм, с учётом возможности открытия створки двери габарит противовеса + зазоры не менее 50 мм 200 мм (толщина стенок шахты) не менее половины ширины створки двери при ширине зазора свыше 300 мм крыша кабины со стороны этого зазора должна быть оборудована ограждением толщина стенок кабины 25…30 мм

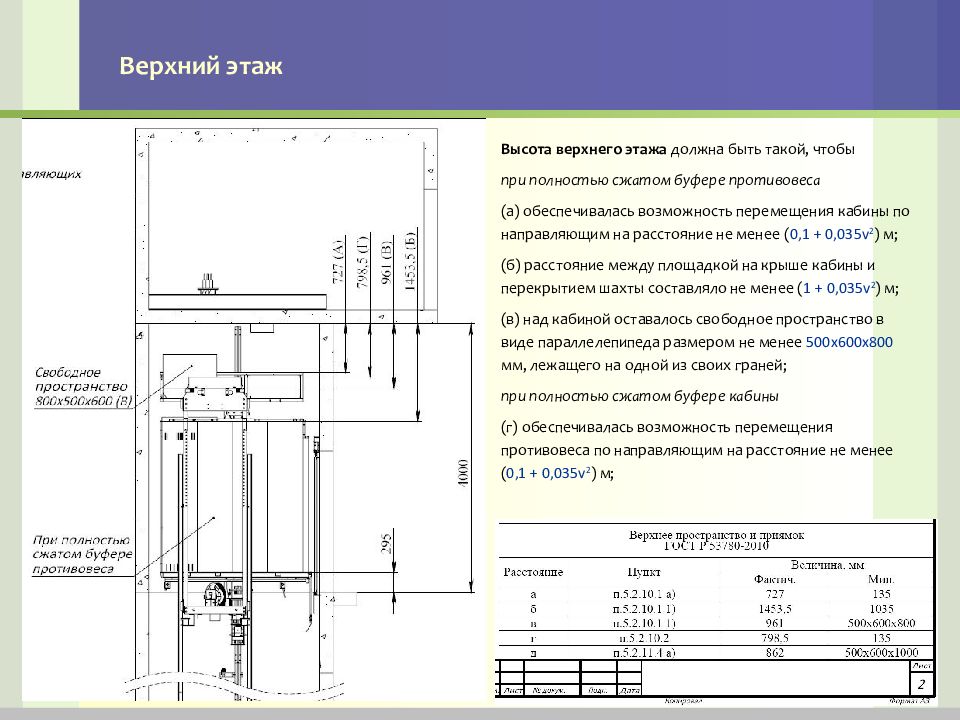

Высота верхнего этажа должна быть такой, чтобы при полностью сжатом буфере противовеса (а) обеспечивалась возможность перемещения кабины по направляющим на расстояние не менее ( 0,1 + 0,035 v 2 ) м; (б) расстояние между площадкой на крыше кабины и перекрытием шахты составляло не менее ( 1 + 0,035 v 2 ) м; (в) над кабиной оставалось свободное пространство в виде параллелепипеда размером не менее 500х600х800 мм, лежащего на одной из своих граней; при полностью сжатом буфере кабины (г) обеспечивалась возможность перемещения противовеса по направляющим на расстояние не менее ( 0,1 + 0,035 v 2 ) м;

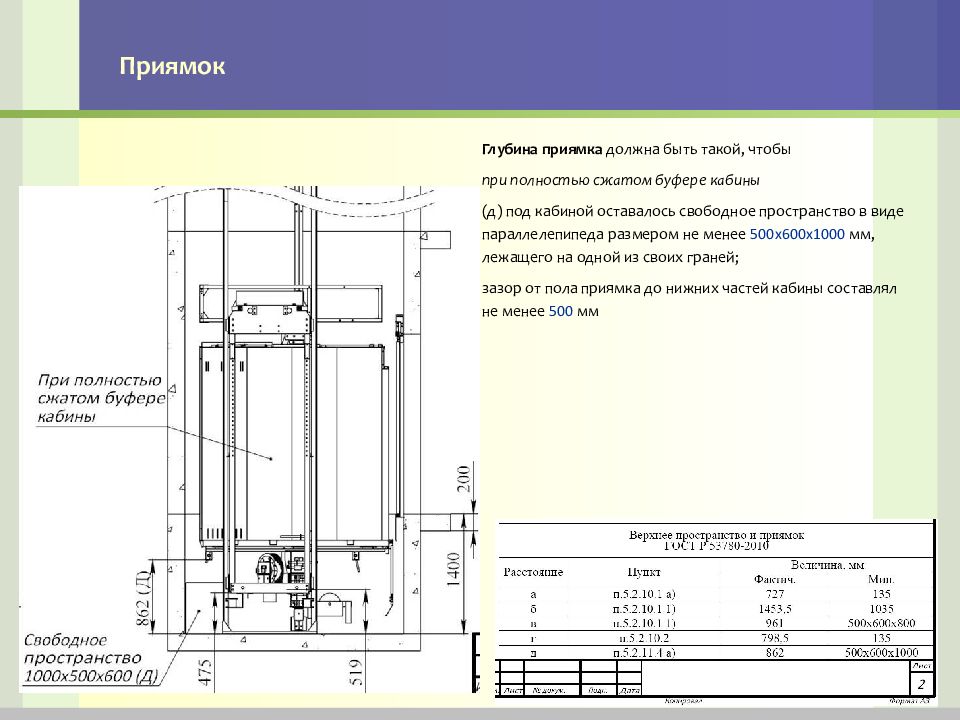

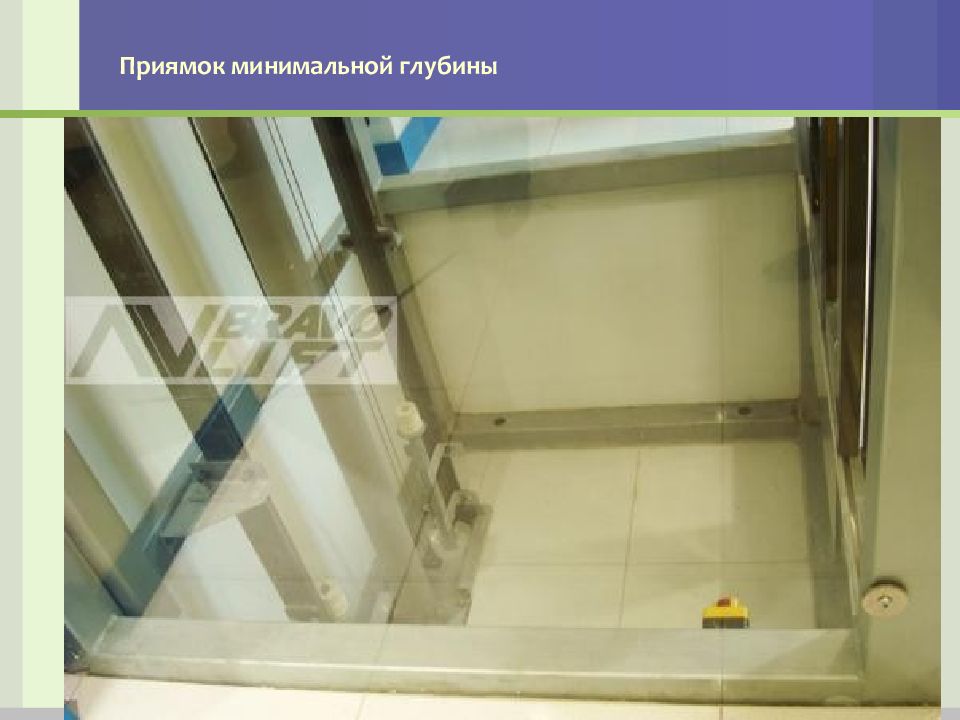

Глубина приямка должна быть такой, чтобы при полностью сжатом буфере кабины (д) под кабиной оставалось свободное пространство в виде параллелепипеда размером не менее 500х600х1000 мм, лежащего на одной из своих граней; зазор от пола приямка до нижних частей кабины составлял не менее 500 мм

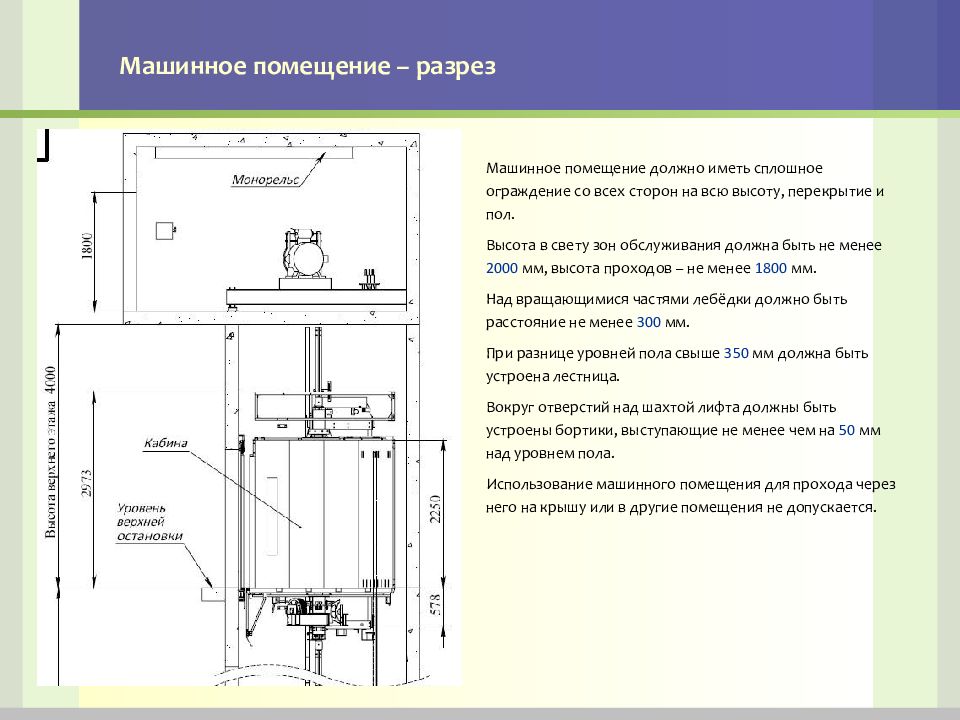

Машинное помещение должно иметь сплошное ограждение со всех сторон на всю высоту, перекрытие и пол. Высота в свету зон обслуживания должна быть не менее 2000 мм, высота проходов – не менее 1800 мм. Над вращающимися частями лебёдки должно быть расстояние не менее 300 мм. При разнице уровней пола свыше 350 мм должна быть устроена лестница. Вокруг отверстий над шахтой лифта должны быть устроены бортики, выступающие не менее чем на 50 мм над уровнем пола. Использование машинного помещения для прохода через него на крышу или в другие помещения не допускается.
Дверь для доступа в машинное помещение должна быть сплошной и открываться наружу. Дверной проём должен иметь размеры в свету не менее 800х1800 мм; Для обслуживания механического оборудования и ручного перемещения кабины должна быть предусмотрена свободная площадка размером не менее 500х600 мм; Ширина проходов к зонам обслуживания должна быть не менее 500 мм (при отсутствии движущихся частей – 400 мм)

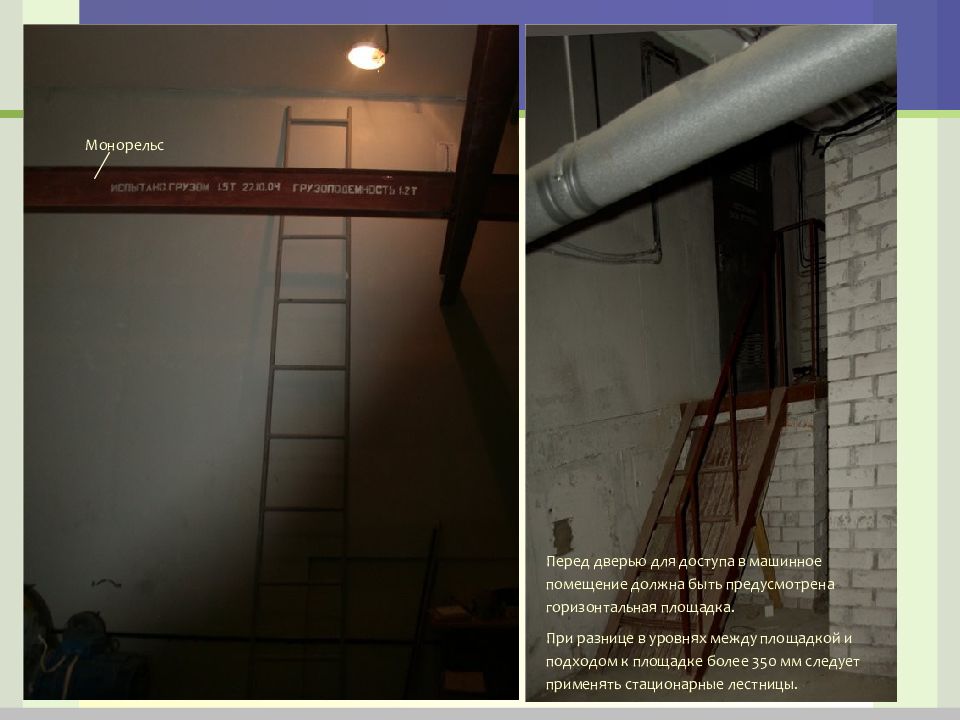

Перед дверью для доступа в машинное помещение должна быть предусмотрена горизонтальная площадка. При разнице в уровнях между площадкой и подходом к площадке более 350 мм следует применять стационарные лестницы. Монорельс

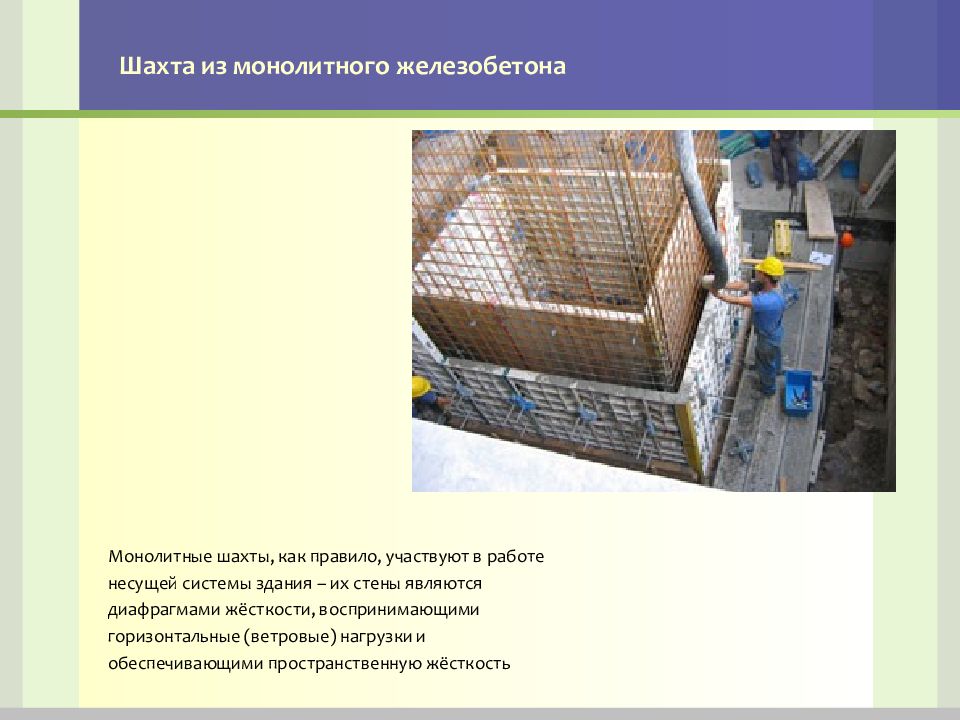

Монолитные шахты, как правило, участвуют в работе несущей системы здания – их стены являются диафрагмами жёсткости, воспринимающими горизонтальные (ветровые) нагрузки и обеспечивающими пространственную жёсткость

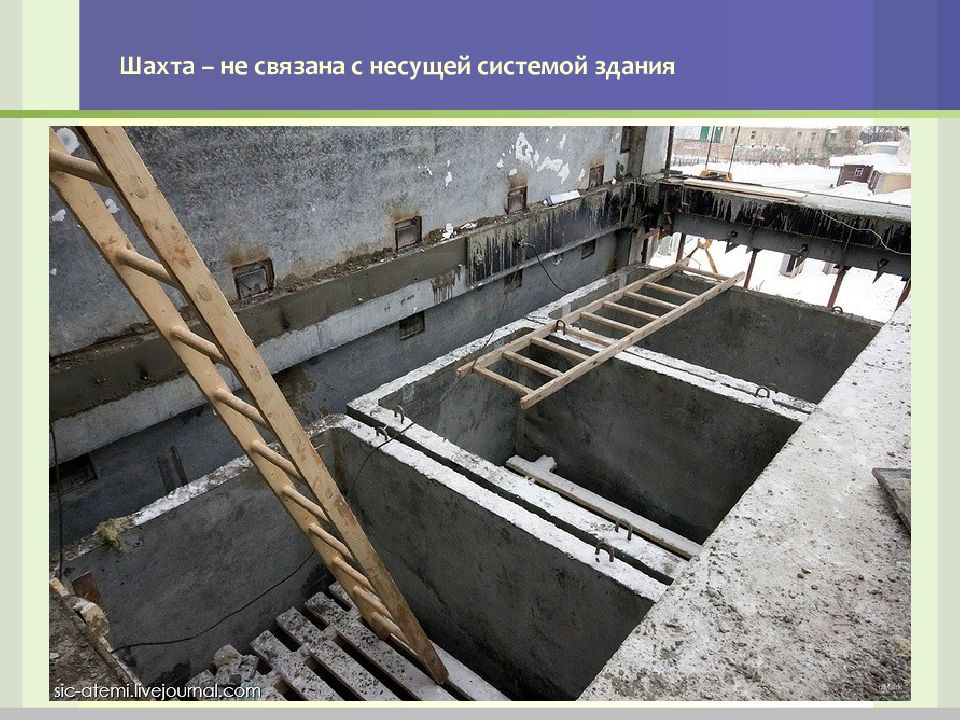

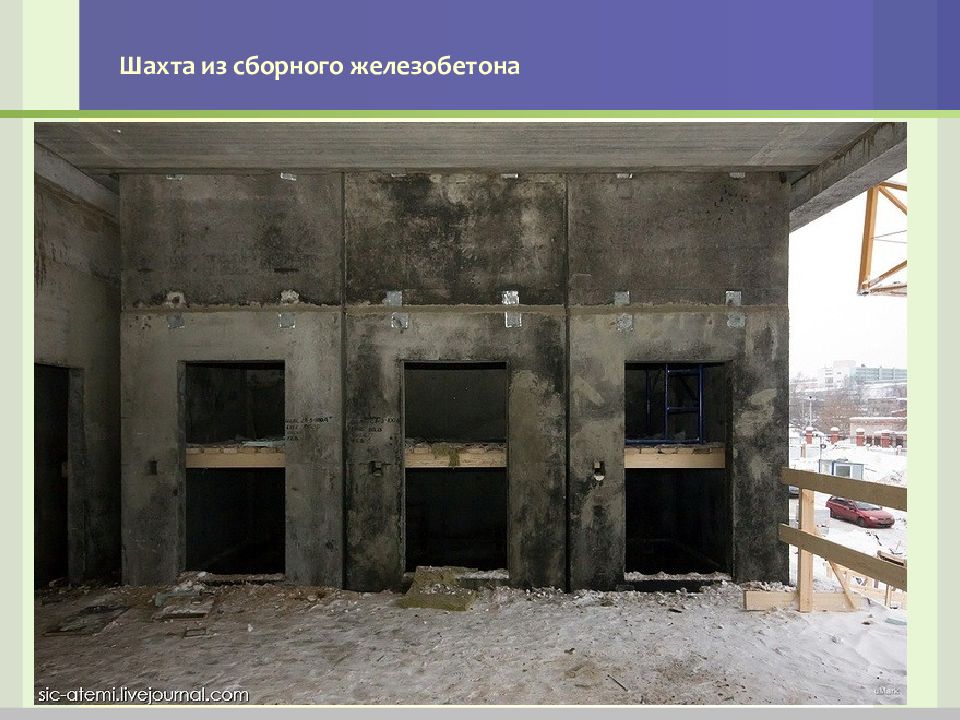

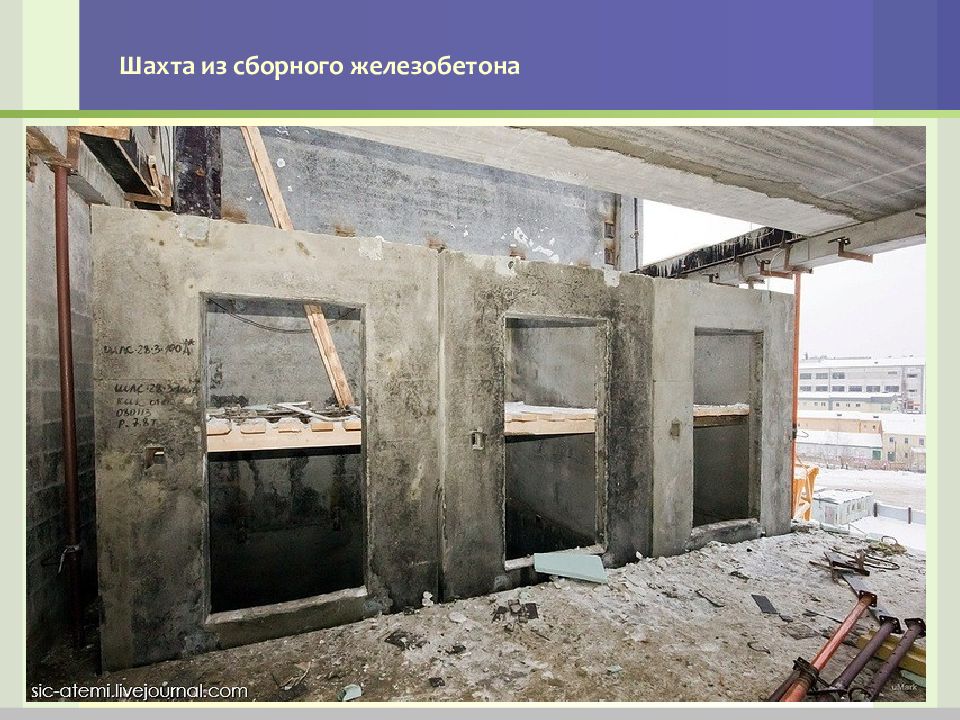

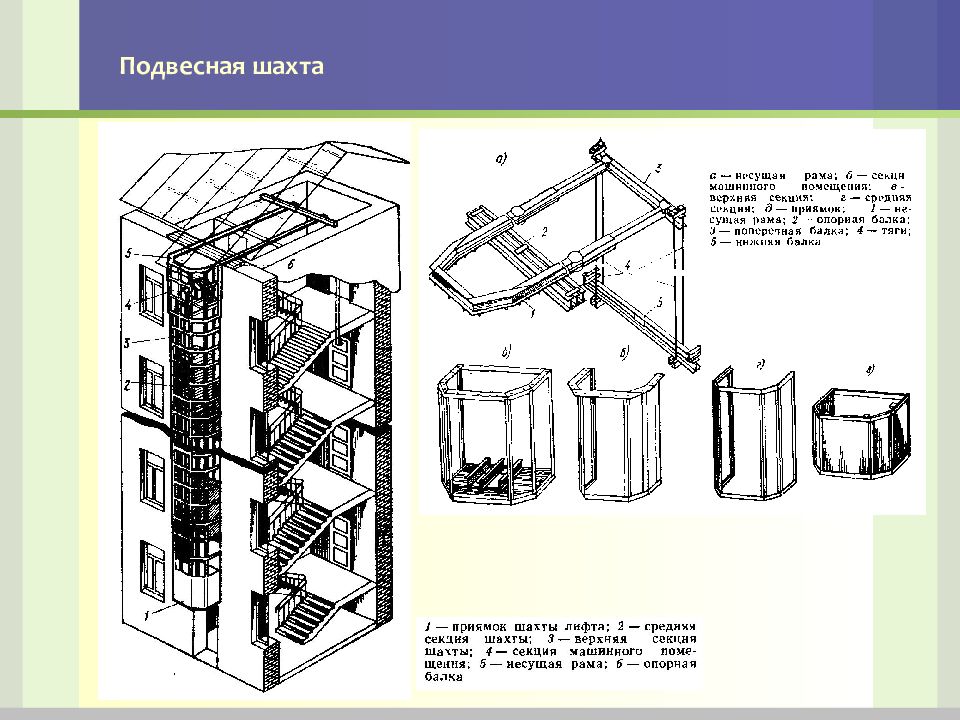

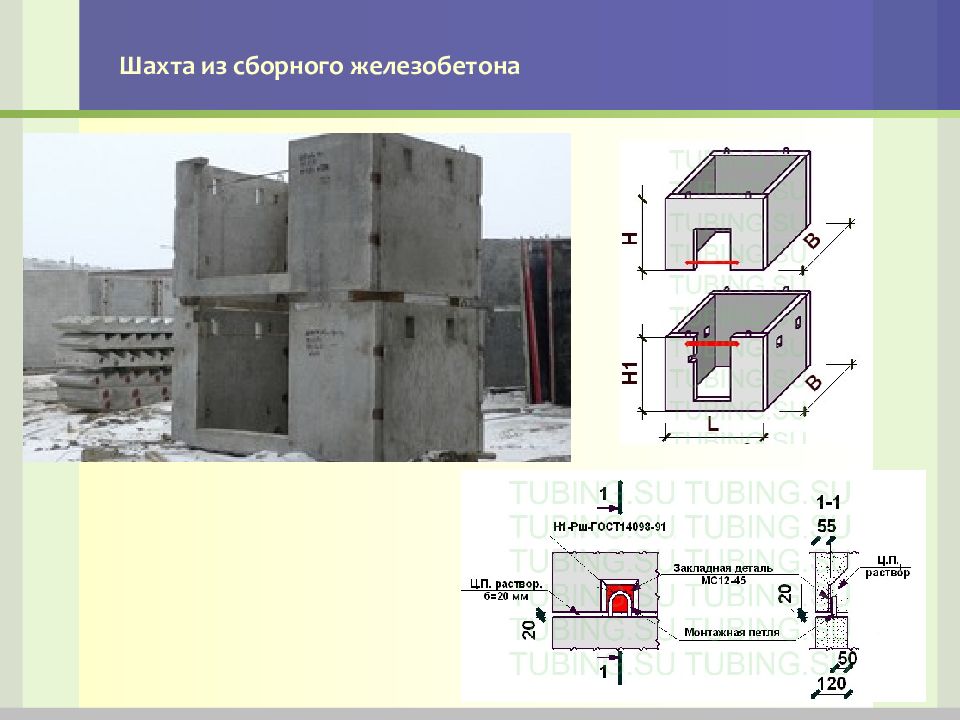

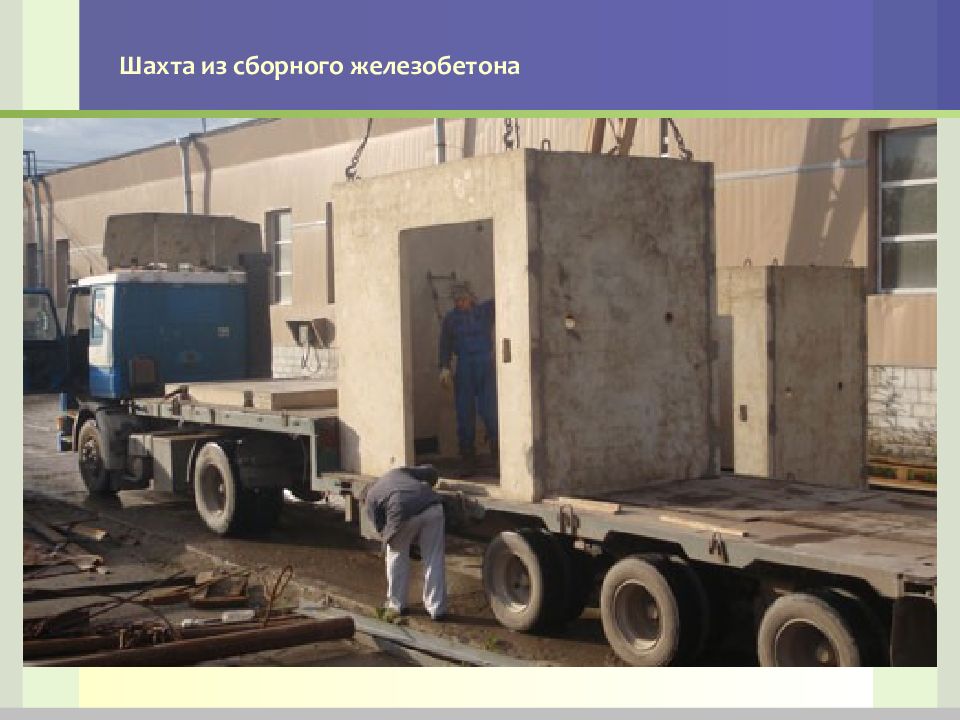

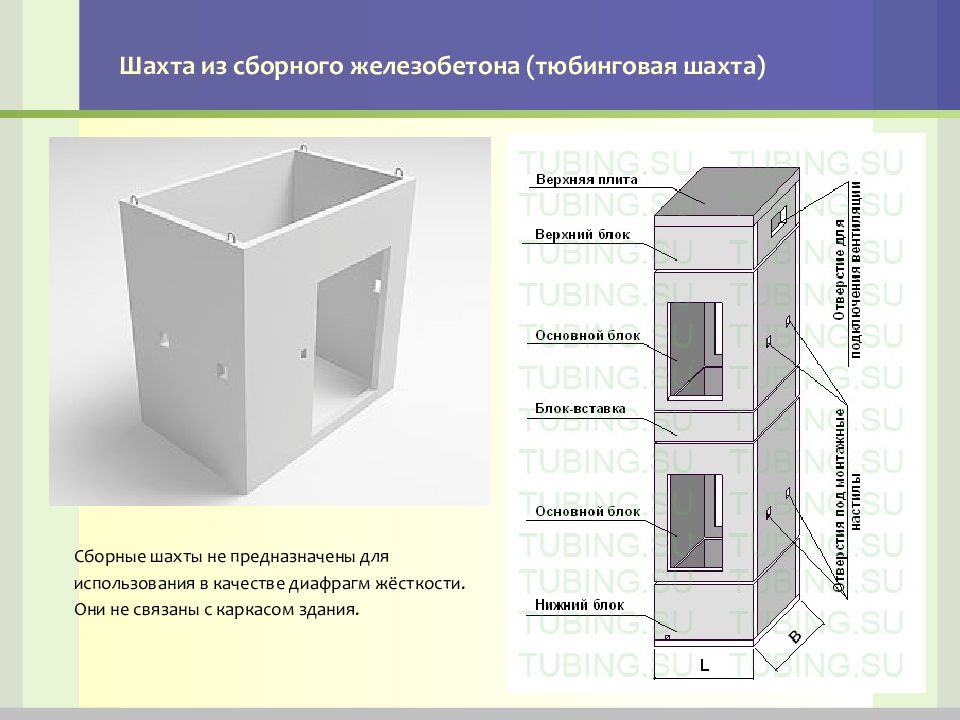

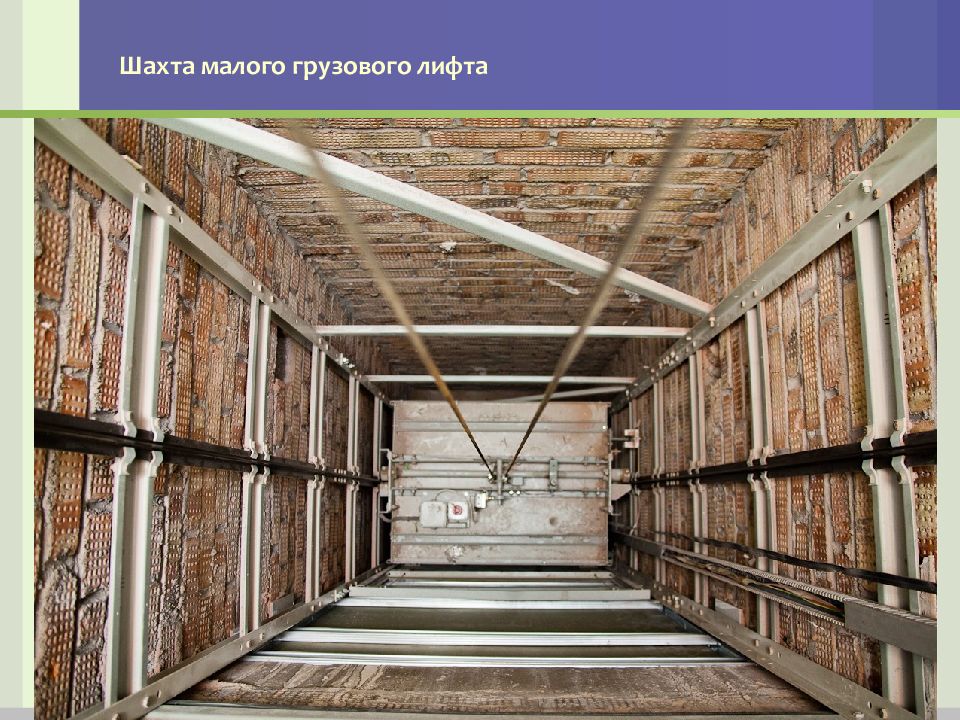

Сборные шахты не предназначены для использования в качестве диафрагм жёсткости. Они не связаны с каркасом здания.

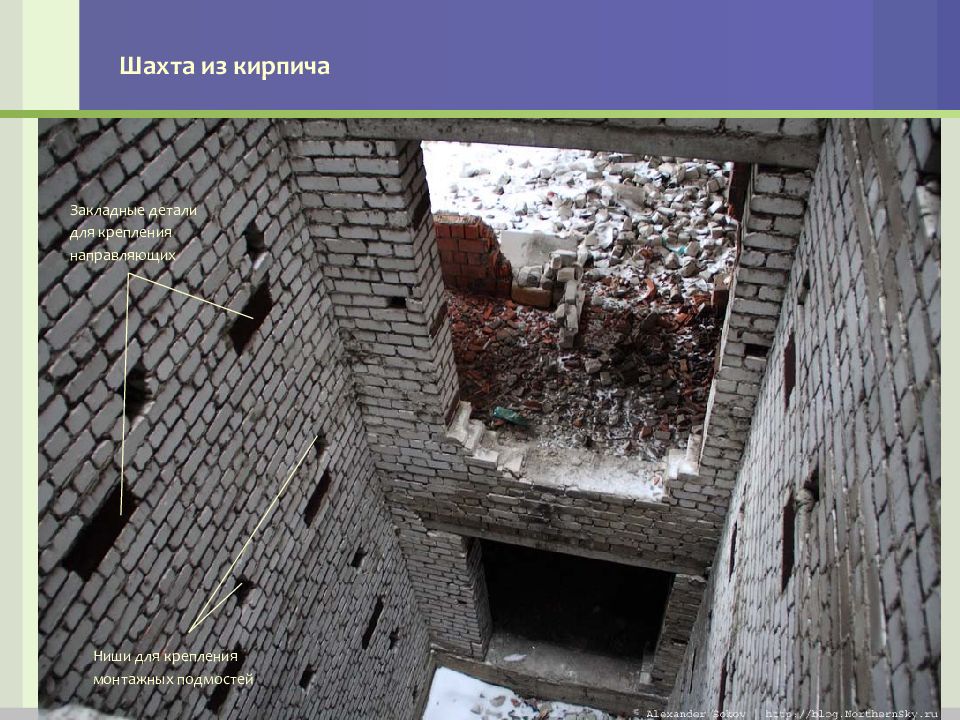

Закладные детали для крепления направляющих Ниши для крепления монтажных подмостей

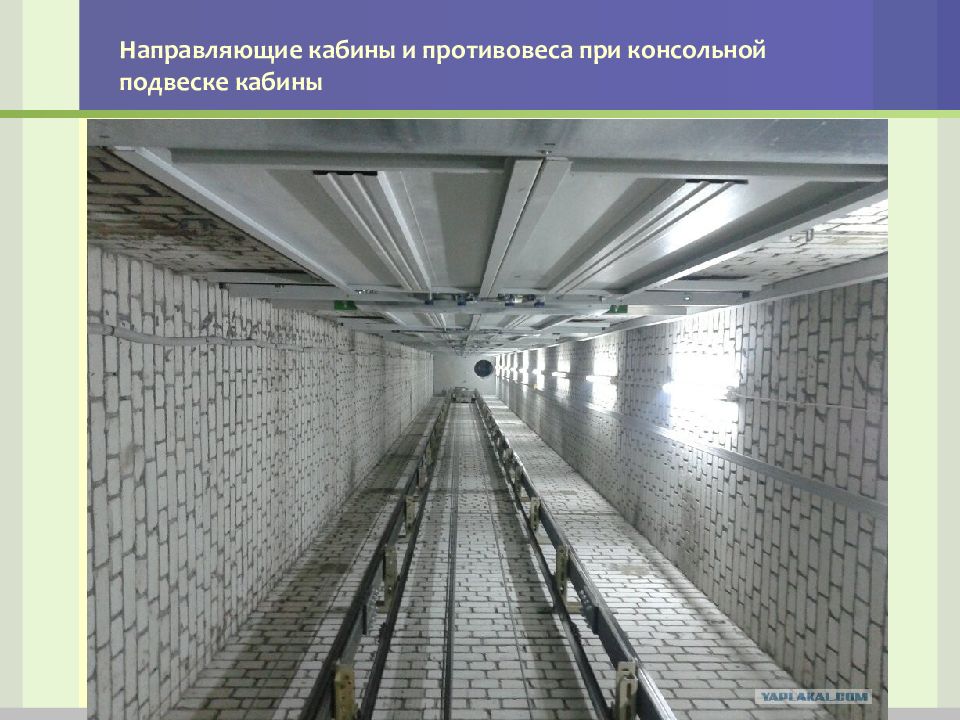

Консольная подвеска рамы кабины

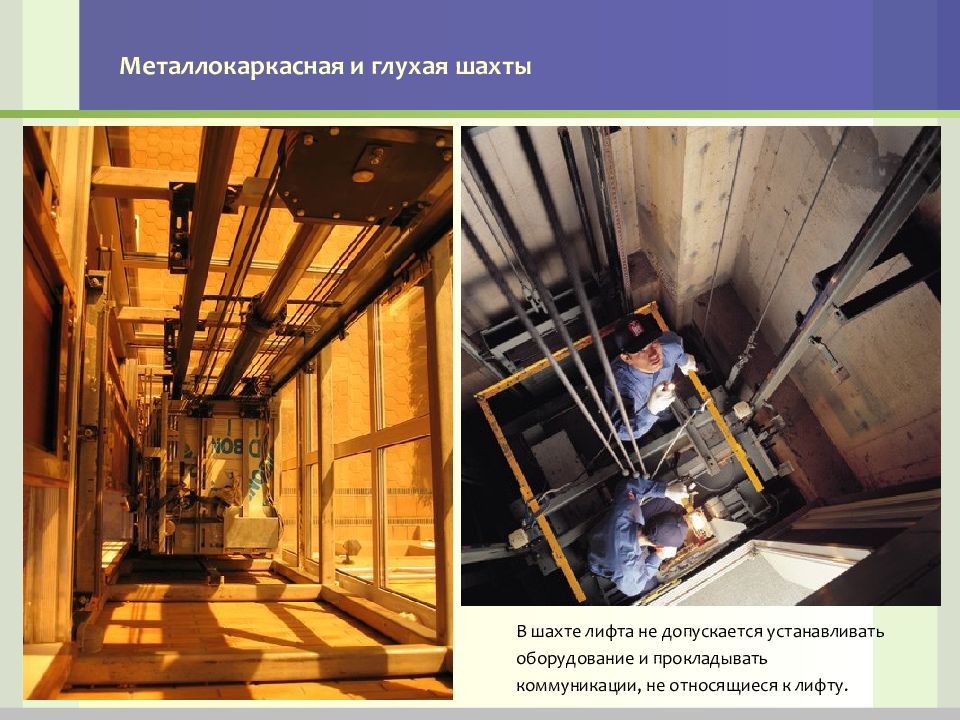

В шахте лифта не допускается устанавливать оборудование и прокладывать коммуникации, не относящиеся к лифту.
Шахта лифта должна быть отделена от примыкающих к ней площадок и лестниц, на которых могут находиться люди : а) стенами, полом и перекрытием или б) расстоянием, достаточным для обеспечения безопасности. Шахта, которая должна способствовать защите здания от распространения огня, должна быть полностью огорожена сплошными стенами, полом и перекрытием. Если шахта лифта не должна способствовать защите здания от распространения огня, то эта шахта может быть огорожена неполностью.

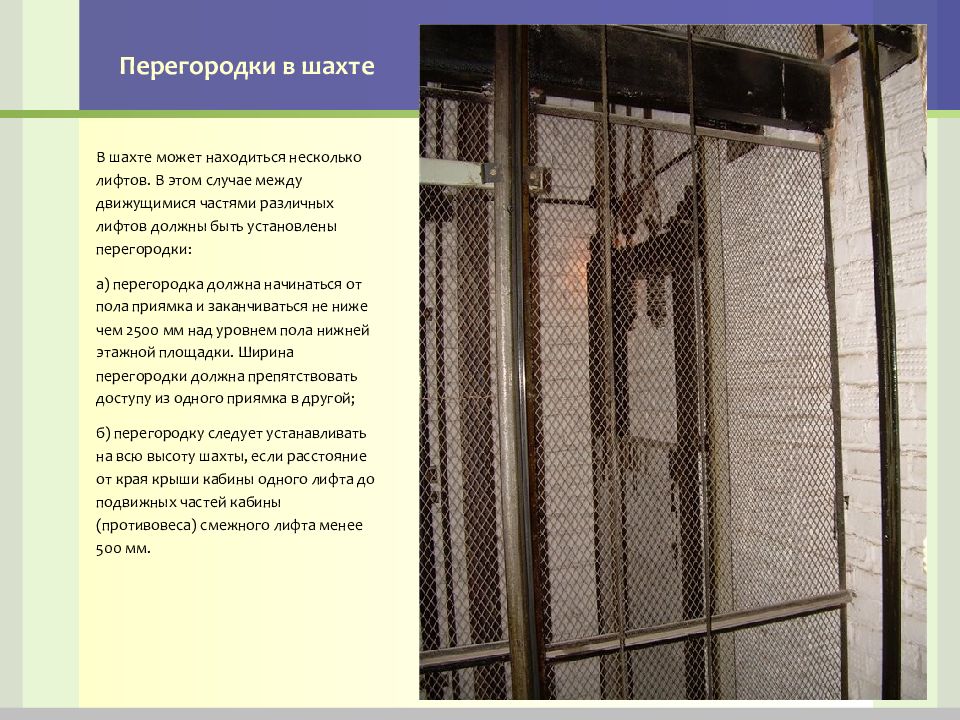

В шахте может находиться несколько лифтов. В этом случае между движущимися частями различных лифтов должны быть установлены перегородки: а) перегородка должна начинаться от пола приямка и заканчиваться не ниже чем 2500 мм над уровнем пола нижней этажной площадки. Ширина перегородки должна препятствовать доступу из одного приямка в другой; б) перегородку следует устанавливать на всю высоту шахты, если расстояние от края крыши кабины одного лифта до подвижных частей кабины (противовеса) смежного лифта менее 500 мм.

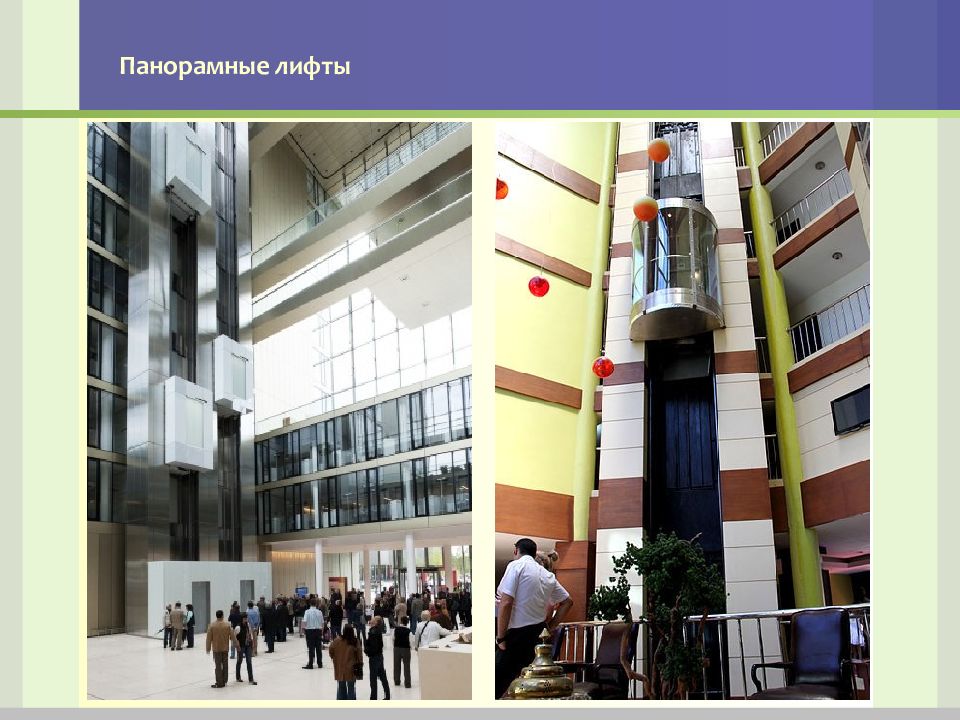

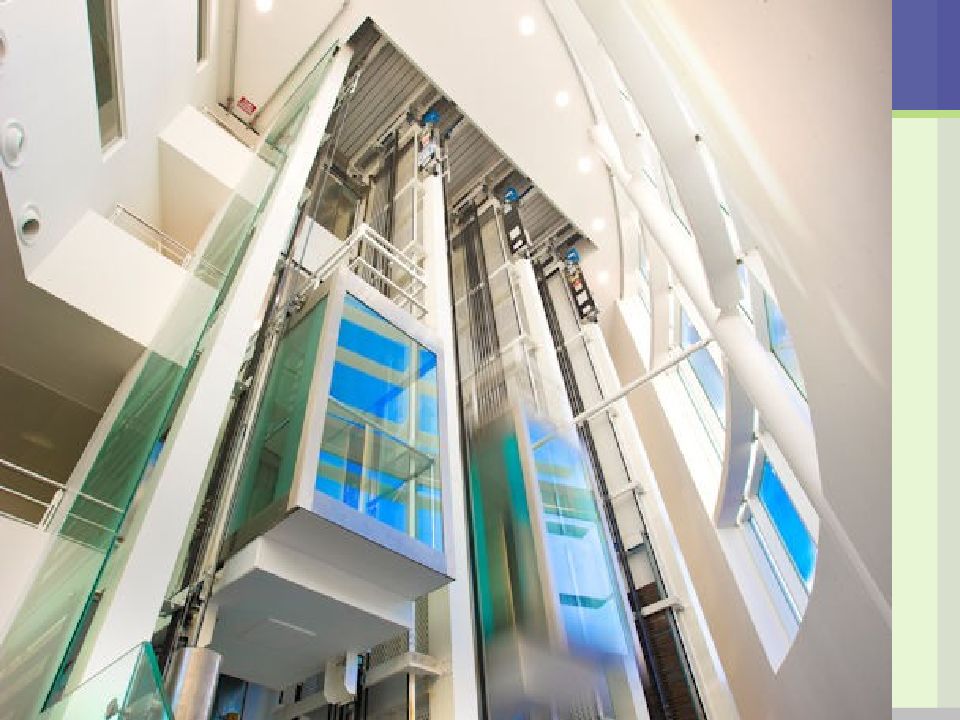

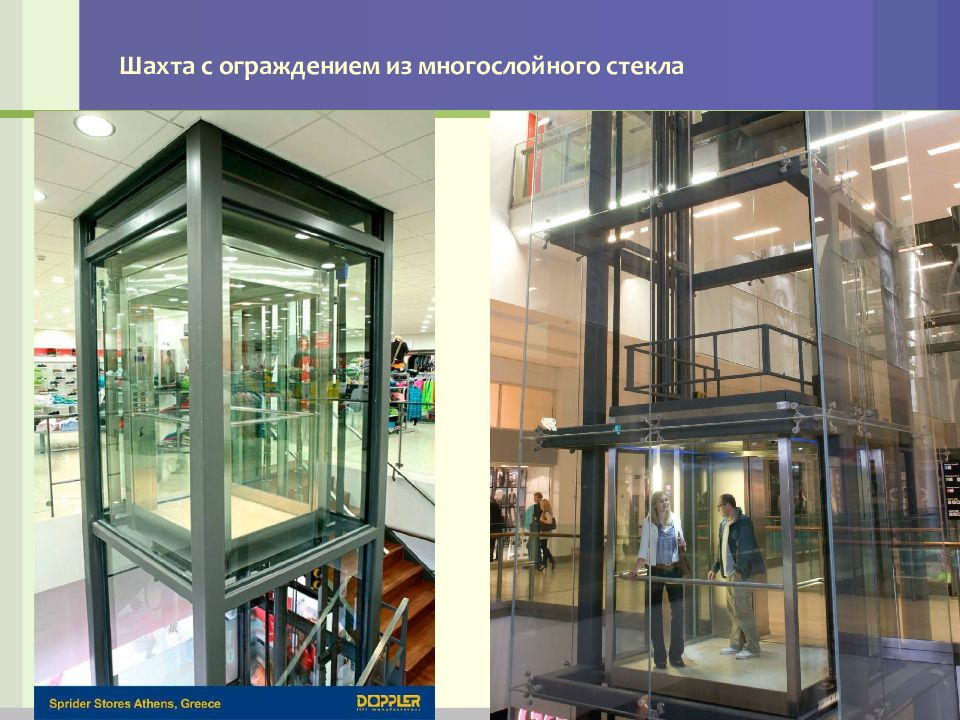

Izumi Garden Tower outer elevator Открытая шахта лифта в атриуме

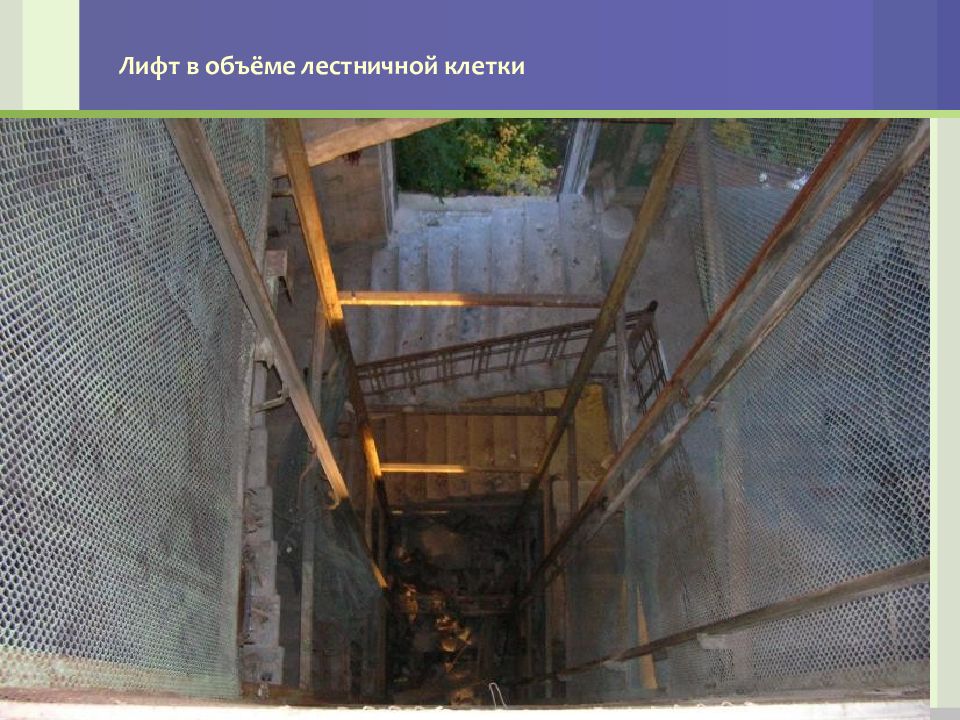

Шахта в лестничной клетке Отдельно стоящая шахта Пристроенная шахта

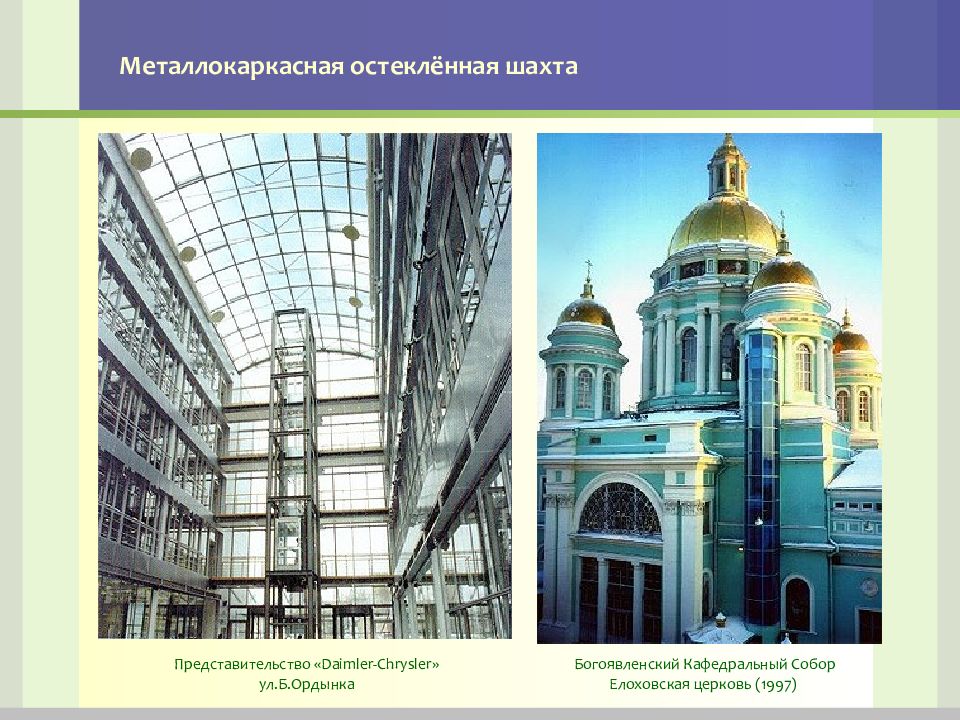

Богоявленский Кафедральный Собор Елоховская церковь (1997) Представительство «Daimler-Chrysler» ул.Б.Ордынка
Приямок должен быть защищен строительными мероприятиями от попадания в него грунтовых и сточных вод. Приямок глубиной более 900 мм должен быть оборудован лестницей или скобами Буфер кабины Буфер противовеса Натяжное устройство ограничителя скорости Направ-ляющие кабины
Какие применяются основные виды лифтовых шахт? Всегда ли шахта должна быть полностью огорожена? Как лифтовые шахты можно подразделить на несущие (участвующие в работе несущей системы здания), самонесущие и навесные? Как задать размеры шахты в процессе архитектурного проектирования? Насколько внутренние размеры шахты в плане отличаются от размеров кабины? Каково назначение приямка лифта? Из каких соображений назначается высота верхнего этажа и глубина приямка? Почему размеры машинного помещения электрического лифта всегда больше, чем размеры шахты? Что такое «Подвесная шахта»? Каковы конструктивные особенности панорамного лифта? В каком случае требуются перила на крыше кабины лифта? Могут ли в одной шахте находиться несколько лифтов?

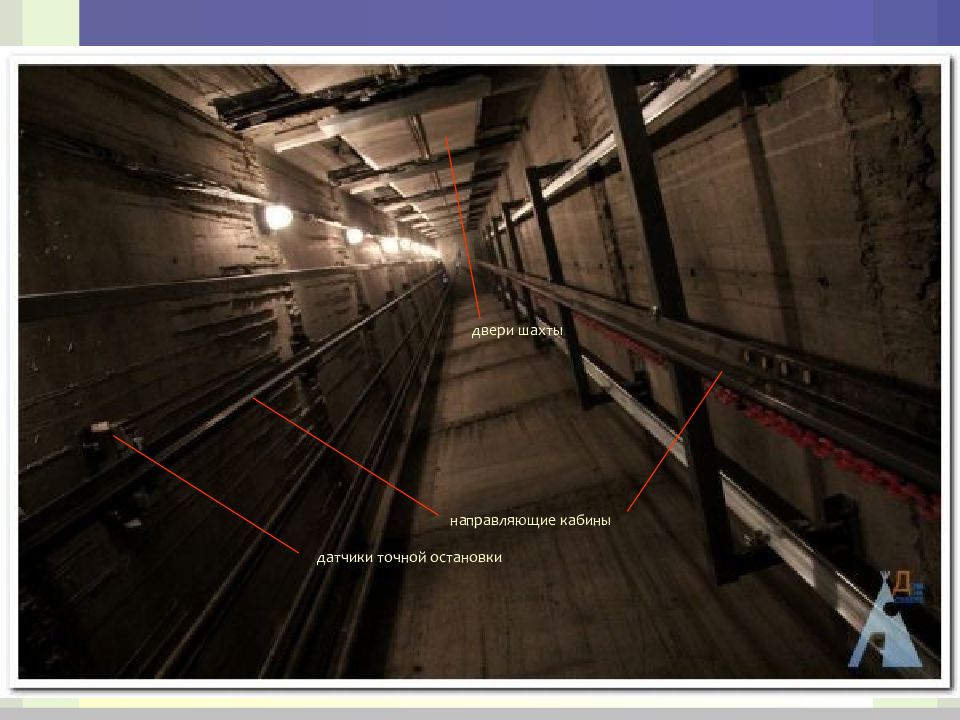

направляющие кабины двери шахты датчики точной остановки

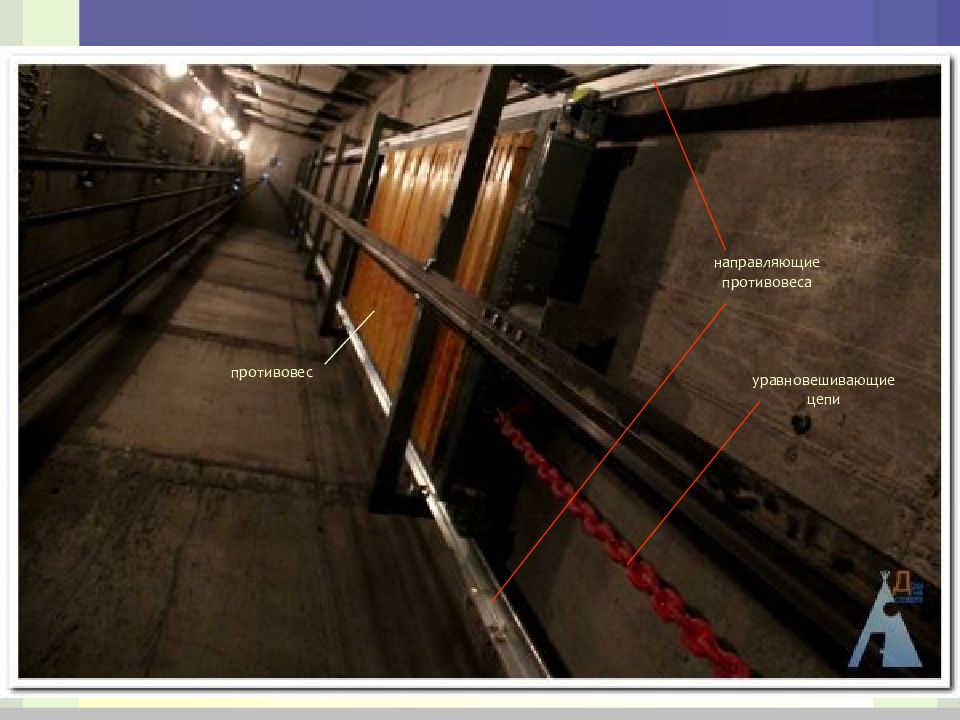

противовес направляющие противовеса уравновешивающие цепи
Направляющие кабины (противовеса) – жёсткие элементы, закрепляемые к стене шахты и определяющие положение кабины (противовеса) лифта. Направляющие гарантируют прямолинейное движение кабины (противовеса) без раскачивания и обеспечивают постоянство безопасных зазоров между подвижными и неподвижными частями оборудования в шахте лифта. В аварийных режимах посадки на ловители направляющие служат основой для плавного торможения и надёжного удержания кабины до момента снятия с ловителей. Возникающие при этом динамические нагрузки непосредственно воспринимаются направляющими и устройствами их крепления в шахте. Направляющие изготавливаются из стального проката специального таврового профиля; для противовеса иногда применяются направляющие из уголков Крепление направляющих подвижное, исключающее опасность их искривления при осадке здания и в связи с температурными деформациями Жёсткое крепление Подвижное крепление

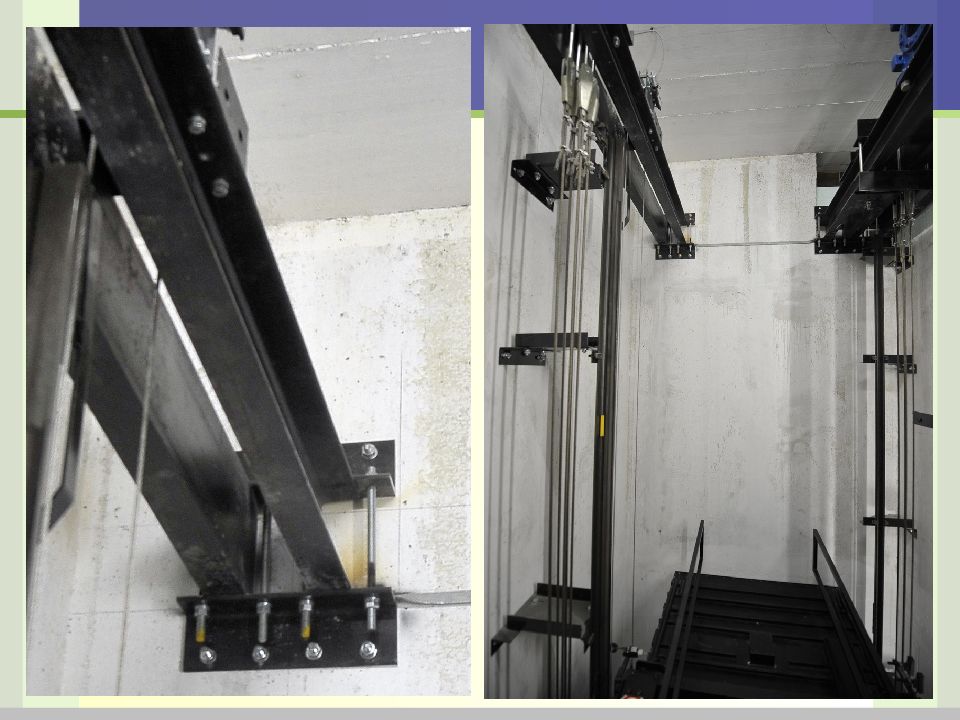

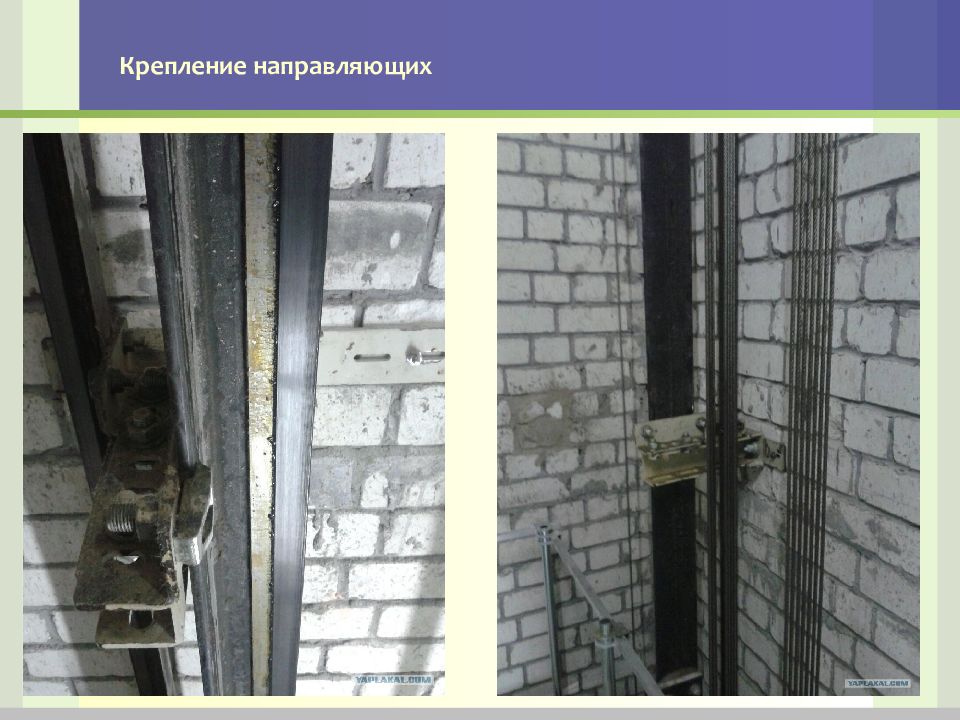

Шаг крепления направляющих а составляет обычно 2…3,5 м; при консольной установке рамы кабины шаг более частый. Крепление направляющих к стене шахты не воспринимает вертикальных усилий, которые обычно передаются на пол приямка (опорная установка). Опорная установка Подвесная установка – применяется в подвесных шахтах Пружинный буфер

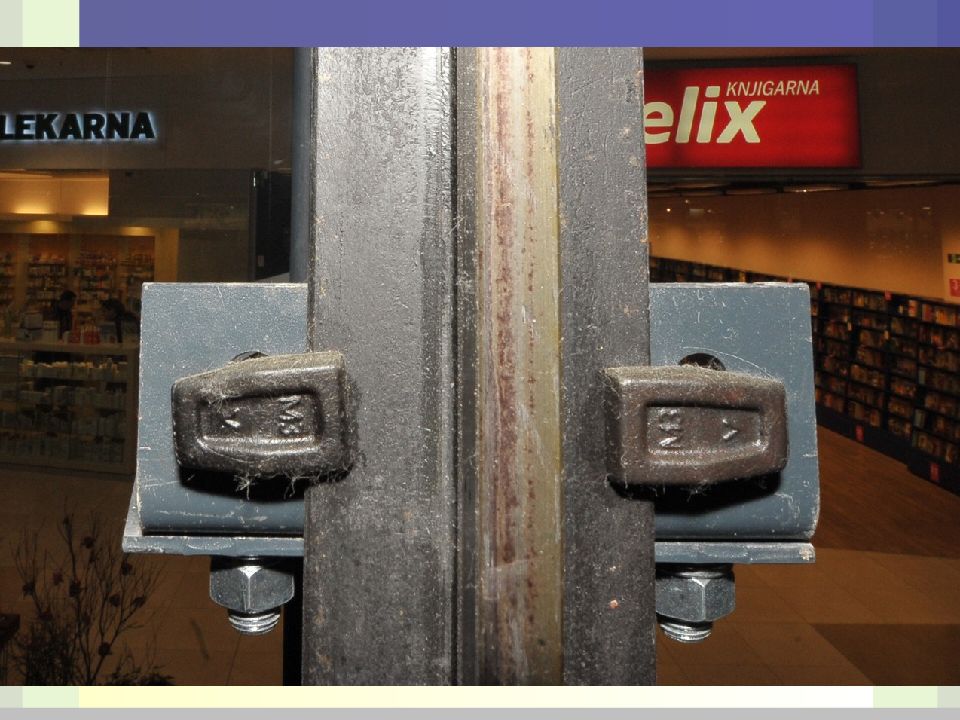

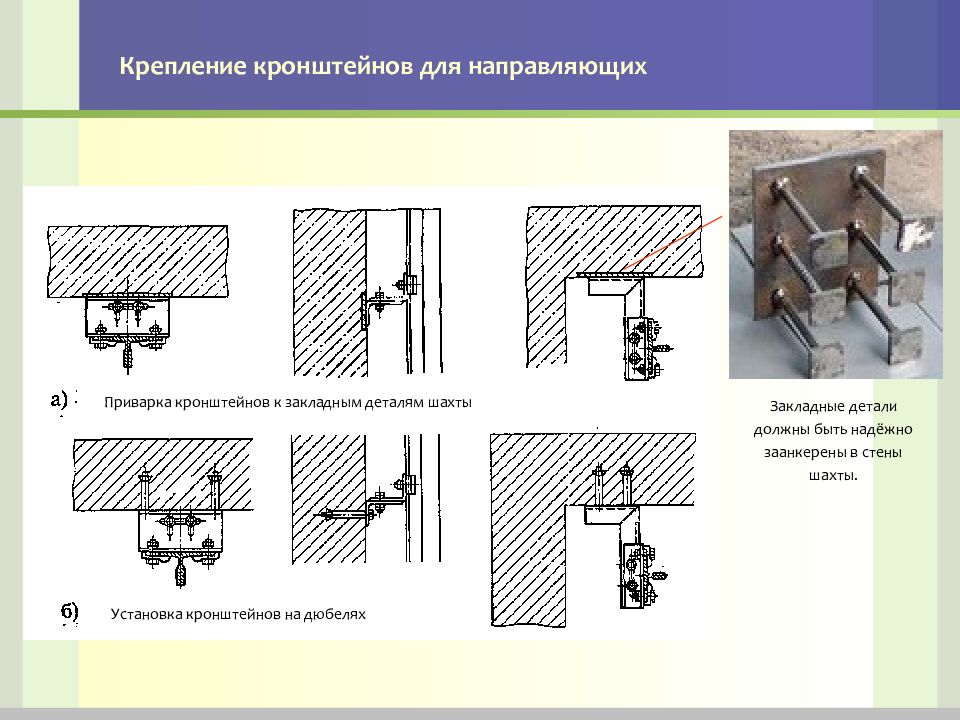

Приварка кронштейнов к закладным деталям шахты Установка кронштейнов на дюбелях Закладные детали должны быть надёжно заанкерены в стены шахты.

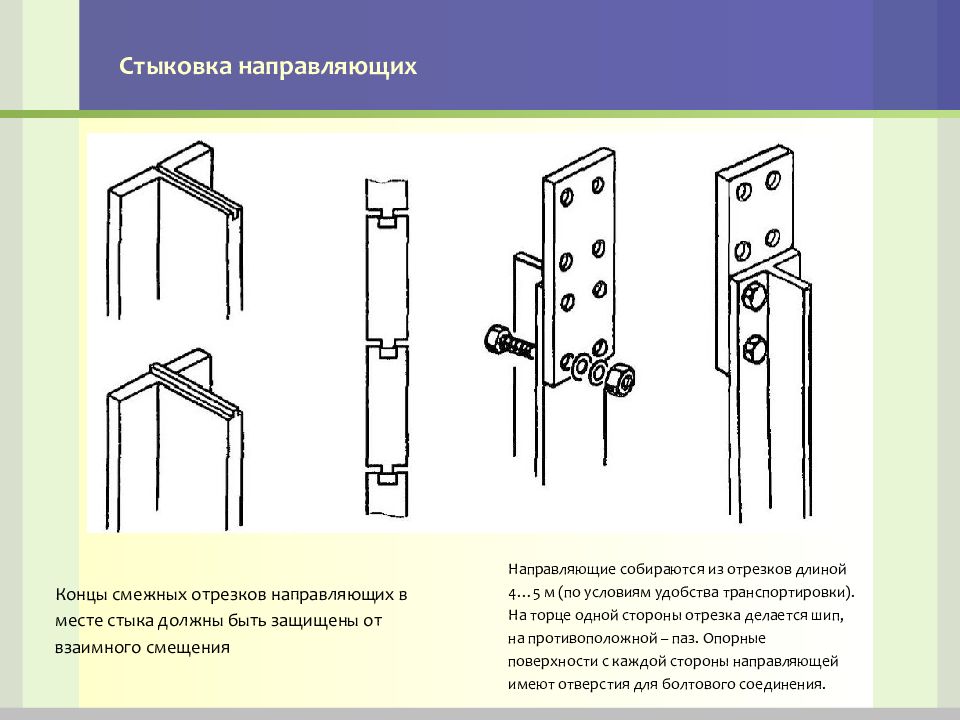

Направляющие собираются из отрезков длиной 4…5 м (по условиям удобства транспортировки). На торце одной стороны отрезка делается шип, на противоположной – паз. Опорные поверхности с каждой стороны направляющей имеют отверстия для болтового соединения. Концы смежных отрезков направляющих в месте стыка должны быть защищены от взаимного смещения

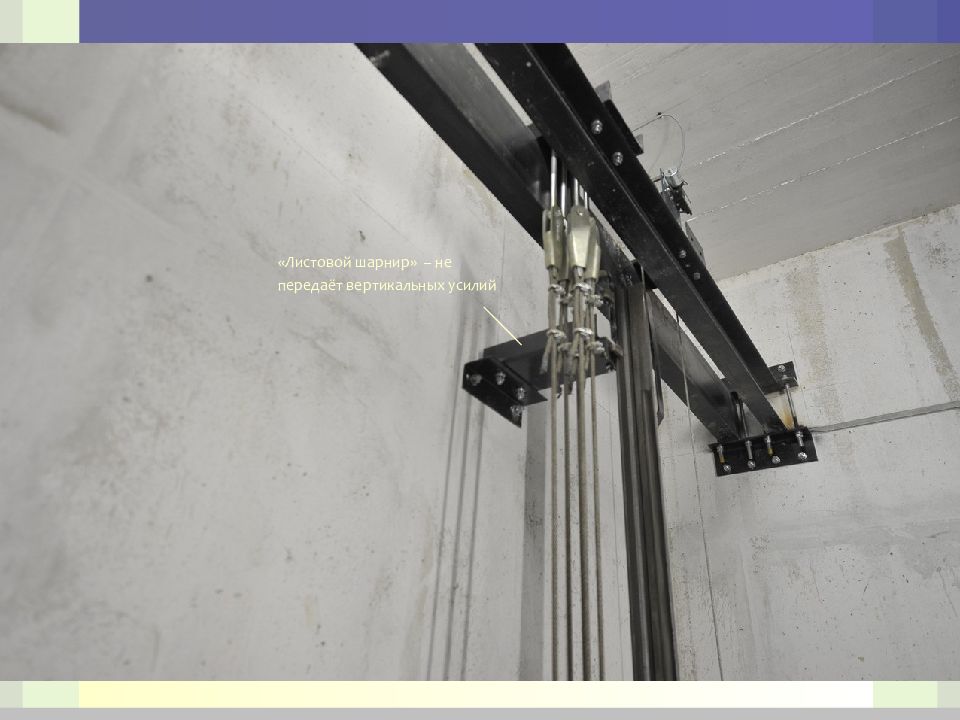

«Листовой шарнир» – не передаёт вертикальных усилий
Каково назначение направляющих? Каково сечение направляющих и шаг их крепления? Какое основное требование предъявляют к закладным деталям крепления направляющих? Что означает «подвижное крепление направляющих»? Почему крепление направляющих к стене шахты не воспринимает вертикальных усилий? Куда оно передаётся? Как осуществляется защита смежных отрезков направляющих в месте стыка от взаимного смещения? Почему может возникнуть такое смещение?
Из-за эксцентриситетов приложения вертикальных усилий относительно плоскости направляющих возникает поперечная нагрузка N x, которая вызывает изгиб направляющих и передаётся на стены шахты Вертикальные нагрузки: P k – сила тяжести кабины; Р т – нагрузка на порог кабины при загрузке средствами напольного транспорта; Q – номинальный груз, неравномерно распределённый по площади пола

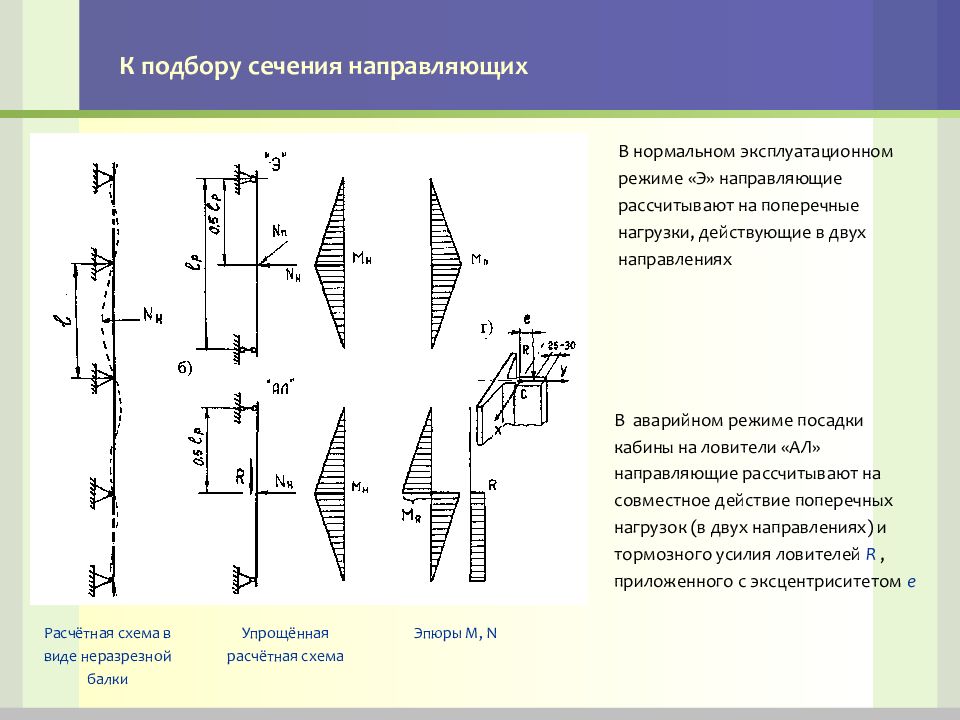

В нормальном эксплуатационном режиме «Э» направляющие рассчитывают на поперечные нагрузки, действующие в двух направлениях В аварийном режиме посадки кабины на ловители «АЛ» направляющие рассчитывают на совместное действие поперечных нагрузок (в двух направлениях) и тормозного усилия ловителей R, приложенного с эксцентриситетом e Расчётная схема в виде неразрезной балки Упрощённая расчётная схема Эпюры M, N

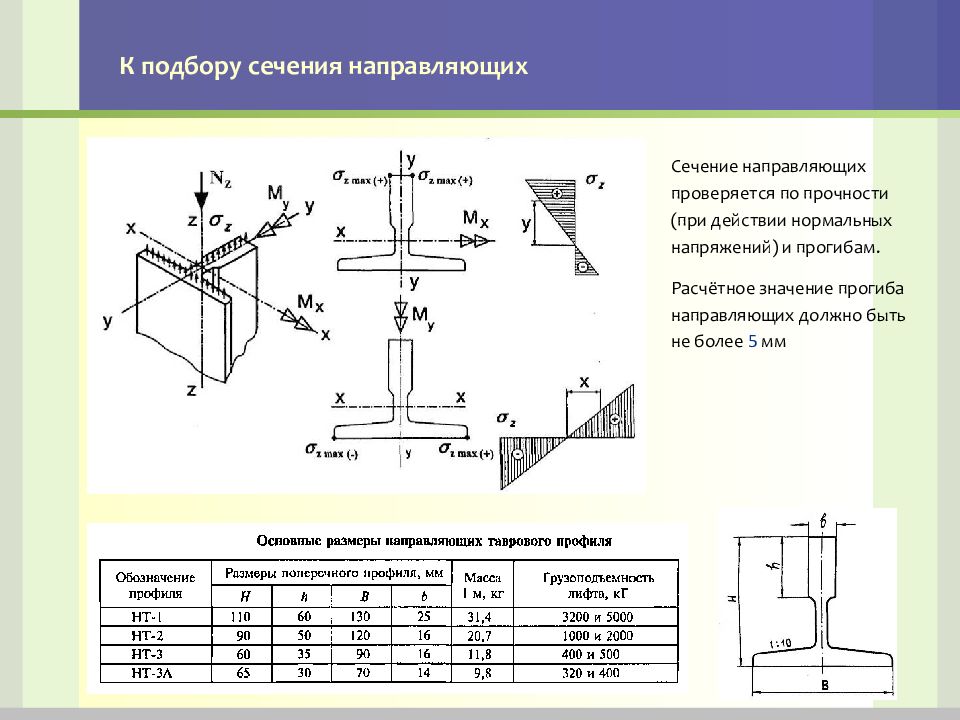

Сечение направляющих проверяется по прочности (при действии нормальных напряжений) и прогибам. Расчётное значение прогиба направляющих должно быть не более 5 мм

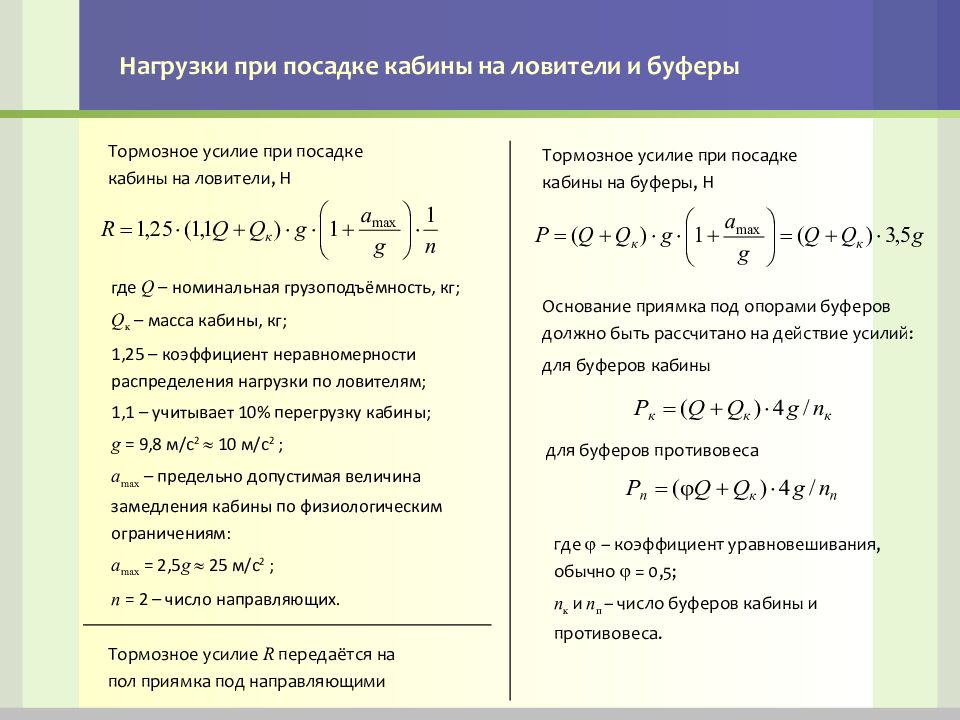

Тормозное усилие при посадке кабины на ловители, Н где Q – номинальная грузоподъёмность, кг; Q к – масса кабины, кг; 1,25 – коэффициент неравномерности распределения нагрузки по ловителям; 1,1 – учитывает 10% перегрузку кабины; g = 9,8 м/с 2 10 м/с 2 ; a max – предельно допустимая величина замедления кабины по физиологическим ограничениям: a max = 2,5 g 25 м/с 2 ; n = 2 – число направляющих. Тормозное усилие R передаётся на пол приямка под направляющими Тормозное усилие при посадке кабины на буферы, Н Основание приямка под опорами буферов должно быть рассчитано на действие усилий: для буферов кабины для буферов противовеса где – коэффициент уравновешивания, обычно = 0,5; n к и n п – число буферов кабины и противовеса.

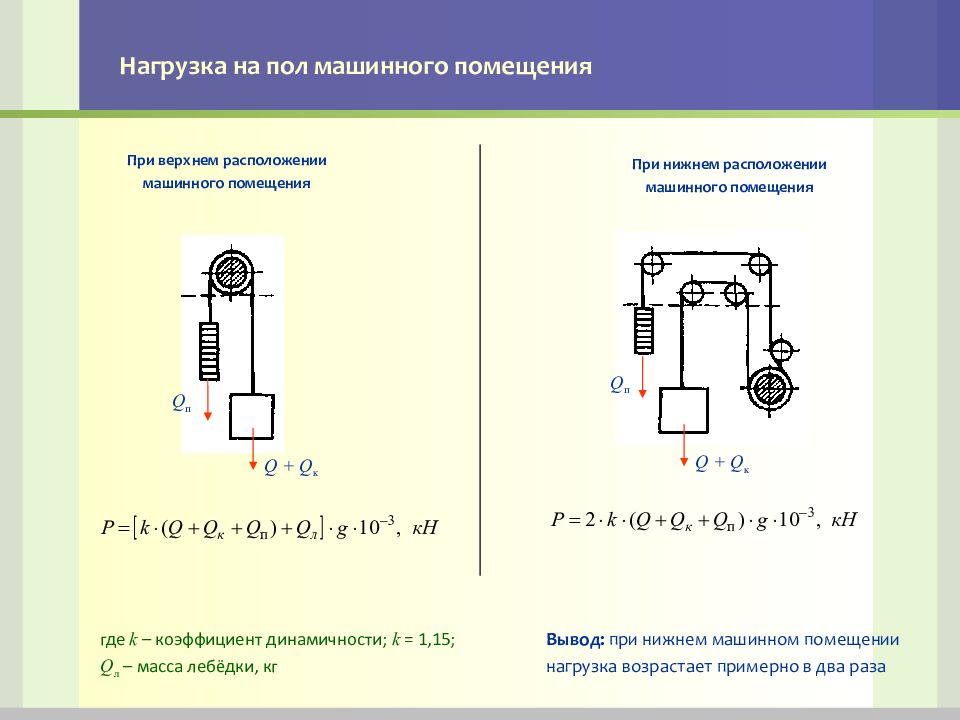

где k – коэффициент динамичности; k = 1,15; Q л – масса лебёдки, кг При верхнем расположении машинного помещения При нижнем расположении машинного помещения Q + Q к Q п Q + Q к Q п Вывод: при нижнем машинном помещении нагрузка возрастает примерно в два раза

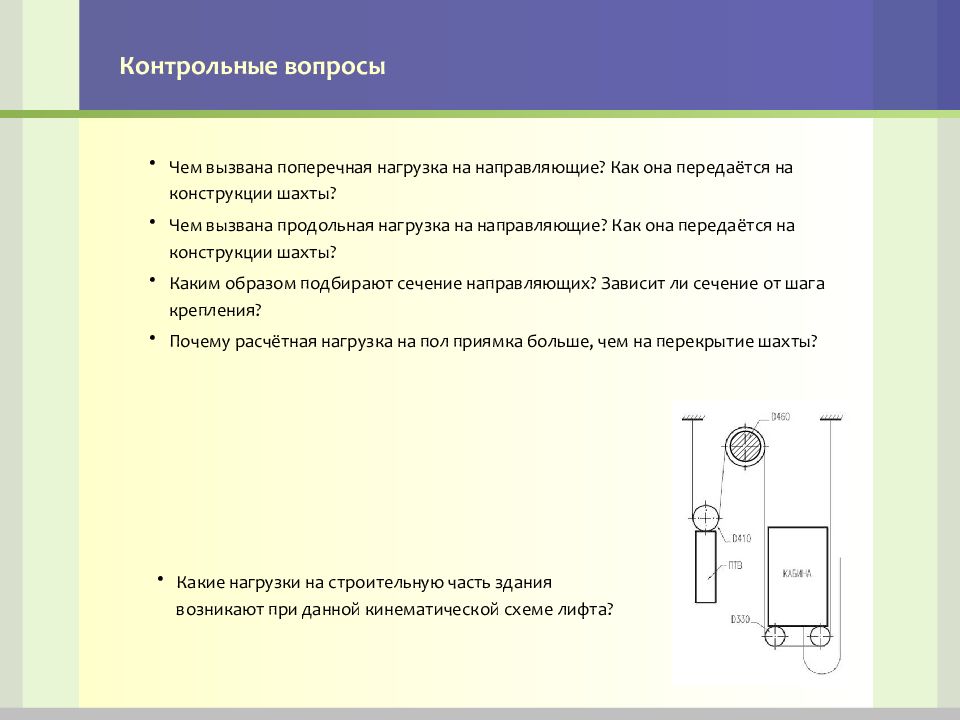

Чем вызвана поперечная нагрузка на направляющие? Как она передаётся на конструкции шахты? Чем вызвана продольная нагрузка на направляющие? Как она передаётся на конструкции шахты? Каким образом подбирают сечение направляющих? Зависит ли сечение от шага крепления? Почему расчётная нагрузка на пол приямка больше, чем на перекрытие шахты? Какие нагрузки на строительную часть здания возникают при данной кинематической схеме лифта?
