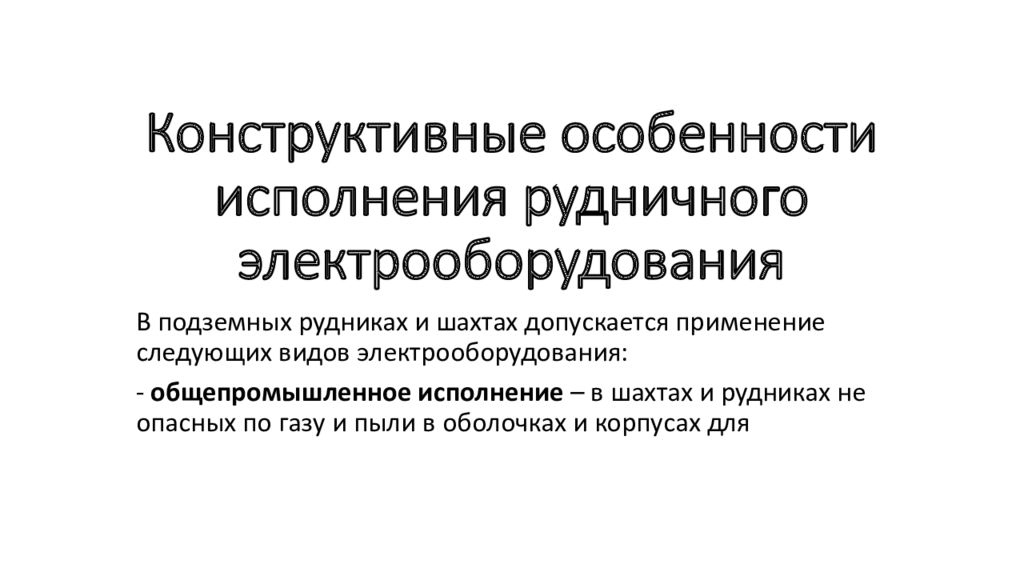

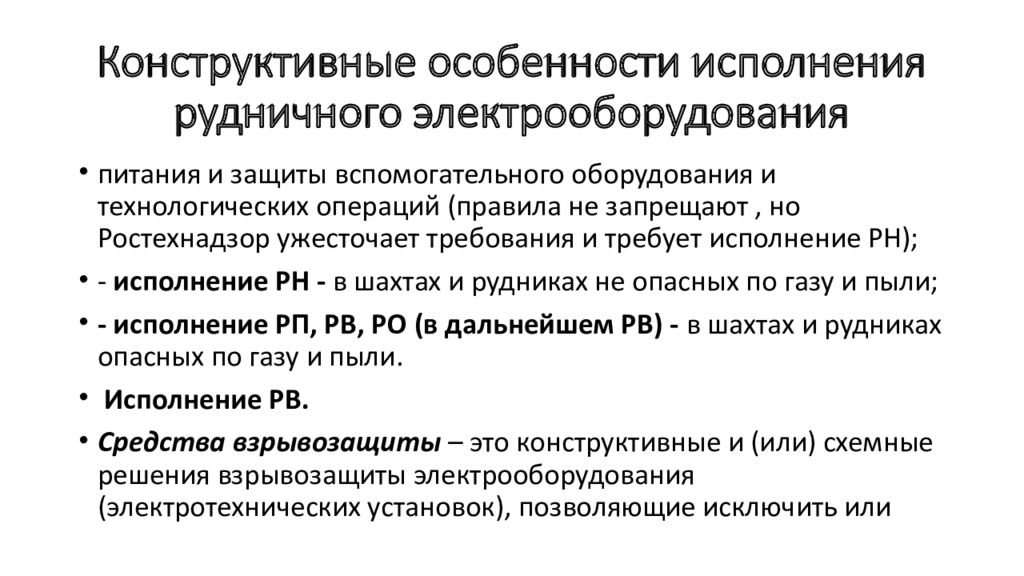

В подземных рудниках и шахтах допускается применение следующих видов электрооборудования: - общепромышленное исполнение – в шахтах и рудниках не опасных по газу и пыли в оболочках и корпусах для
п итания и защиты вспомогательного оборудования и технологических операций (правила не запрещают, но Ростехнадзор ужесточает требования и требует исполнение РН); - исполнение РН - в шахтах и рудниках не опасных по газу и пыли; - исполнение РП, РВ, РО (в дальнейшем РВ) - в шахтах и рудниках опасных по газу и пыли. Исполнение РВ. Средства взрывозащиты – это конструктивные и (или) схемные решения взрывозащиты электрооборудования (электротехнических установок), позволяющие исключить или

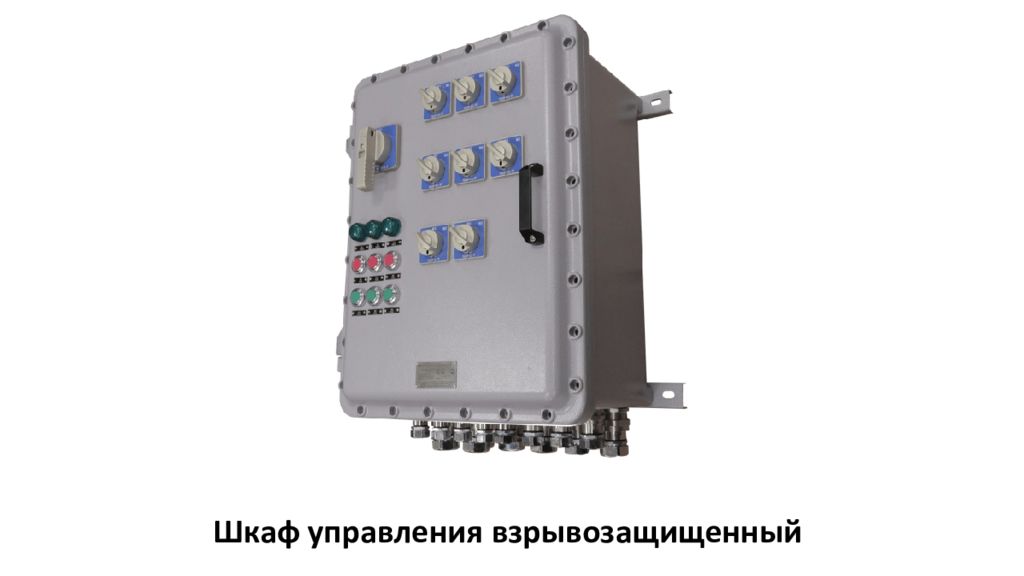

Шкаф управления взрывозащищенный

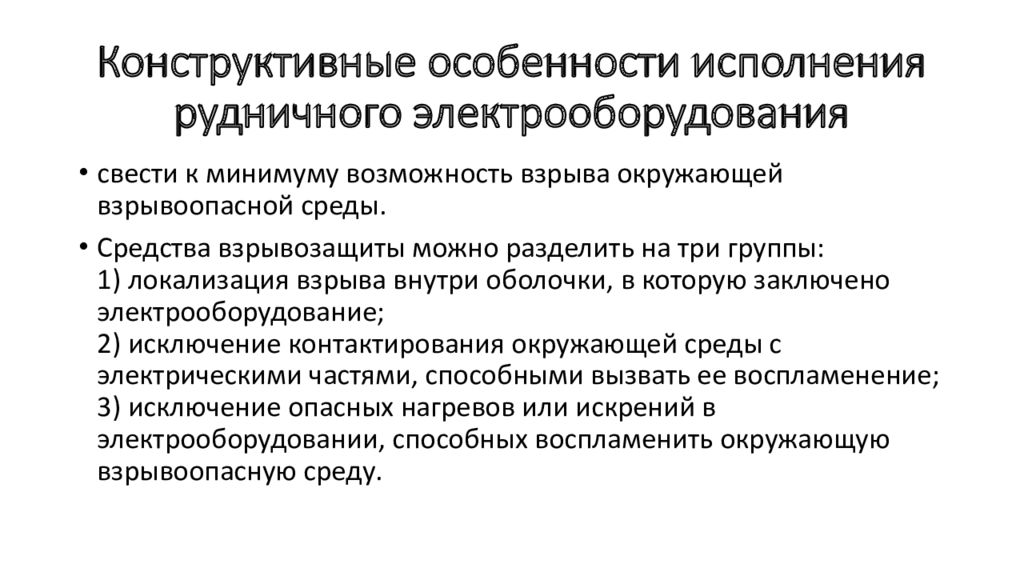

свести к минимуму возможность взрыва окружающей взрывоопасной среды. Средства взрывозащиты можно разделить на три группы: 1) локализация взрыва внутри оболочки, в которую заключено электрооборудование; 2) исключение контактирования окружающей среды с электрическими частями, способными вызвать ее воспламенение; 3) исключение опасных нагревов или искрений в электрооборудовании, способных воспламенить окружающую взрывоопасную среду.

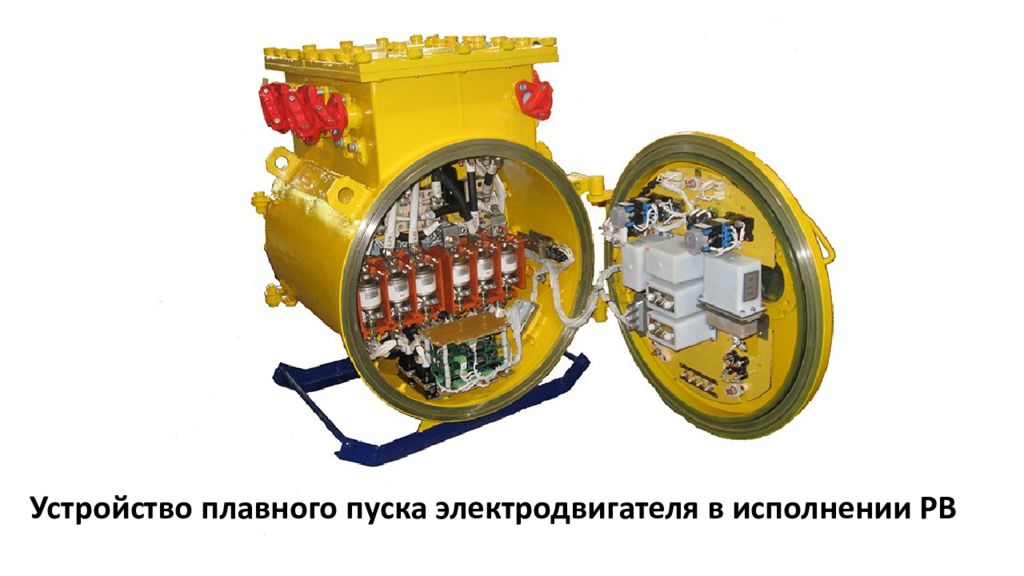

Устройство плавного пуска электродвигателя в исполнении РВ

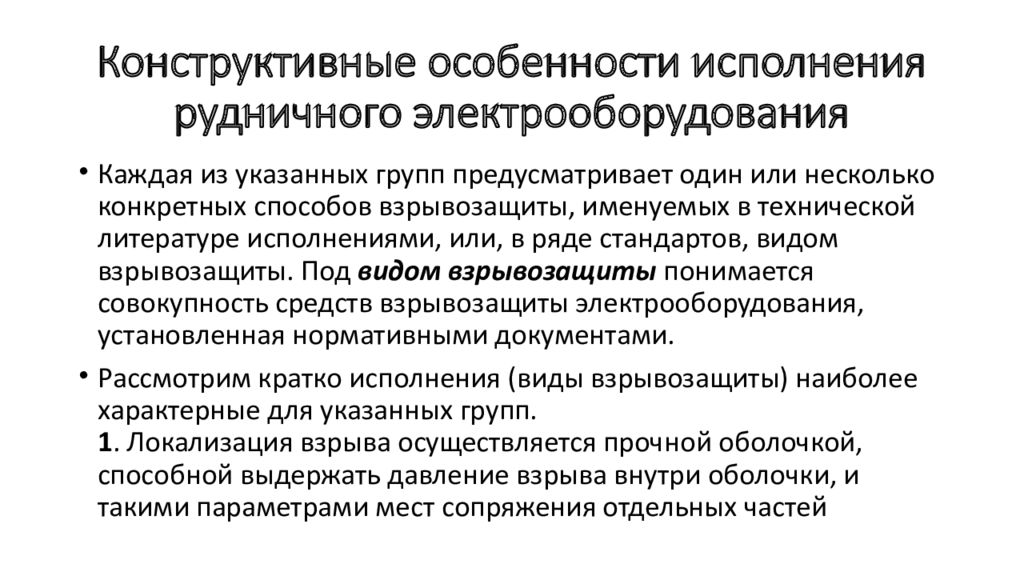

Каждая из указанных групп предусматривает один или несколько конкретных способов взрывозащиты, именуемых в технической литературе исполнениями, или, в ряде стандартов, видом взрывозащиты. Под видом взрывозащиты понимается совокупность средств взрывозащиты электрооборудования, установленная нормативными документами. Рассмотрим кратко исполнения (виды взрывозащиты) наиболее характерные для указанных групп. 1. Локализация взрыва осуществляется прочной оболочкой, способной выдержать давление взрыва внутри оболочки, и такими параметрами мест сопряжения отдельных частей

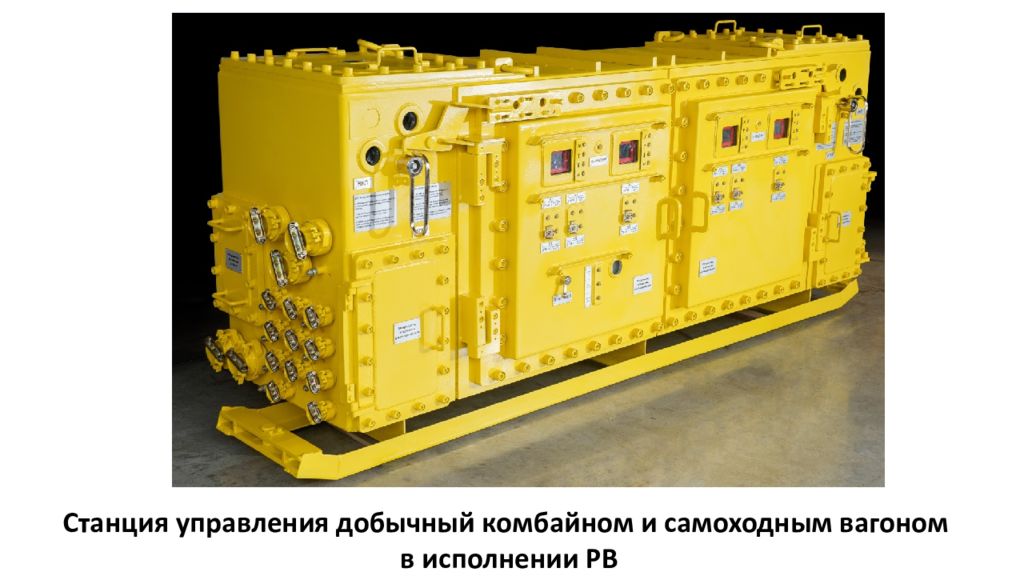

Станция управления добычный комбайном и самоходным вагоном в исполнении РВ

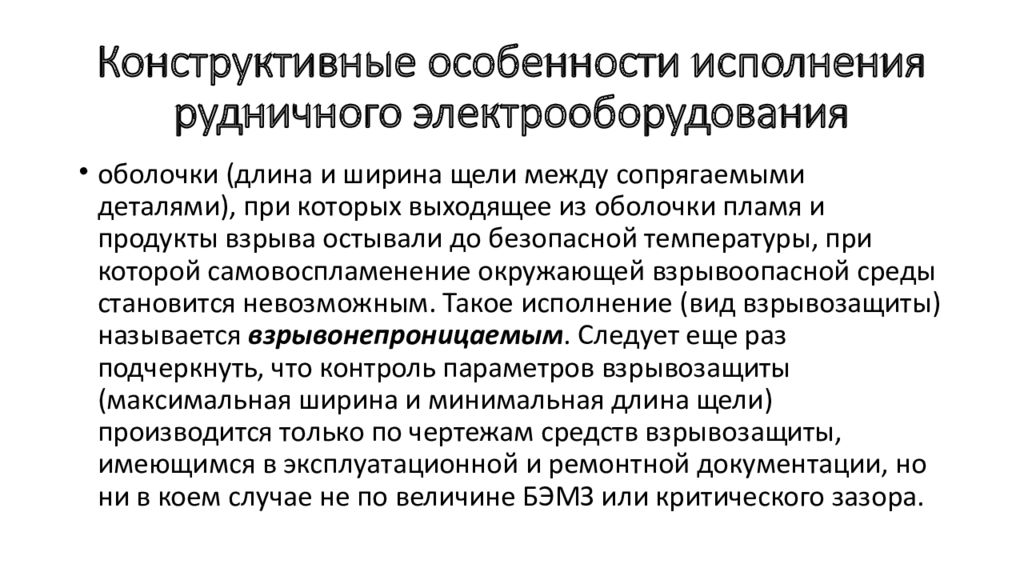

оболочки (длина и ширина щели между сопрягаемыми деталями), при которых выходящее из оболочки пламя и продукты взрыва остывали до безопасной температуры, при которой самовоспламенение окружающей взрывоопасной среды становится невозможным. Такое исполнение (вид взрывозащиты) называется взрывонепроницаемым. Следует еще раз подчеркнуть, что контроль параметров взрывозащиты (максимальная ширина и минимальная длина щели) производится только по чертежам средств взрывозащиты, имеющимся в эксплуатационной и ремонтной документации, но ни в коем случае не по величине БЭМЗ или критического зазора.

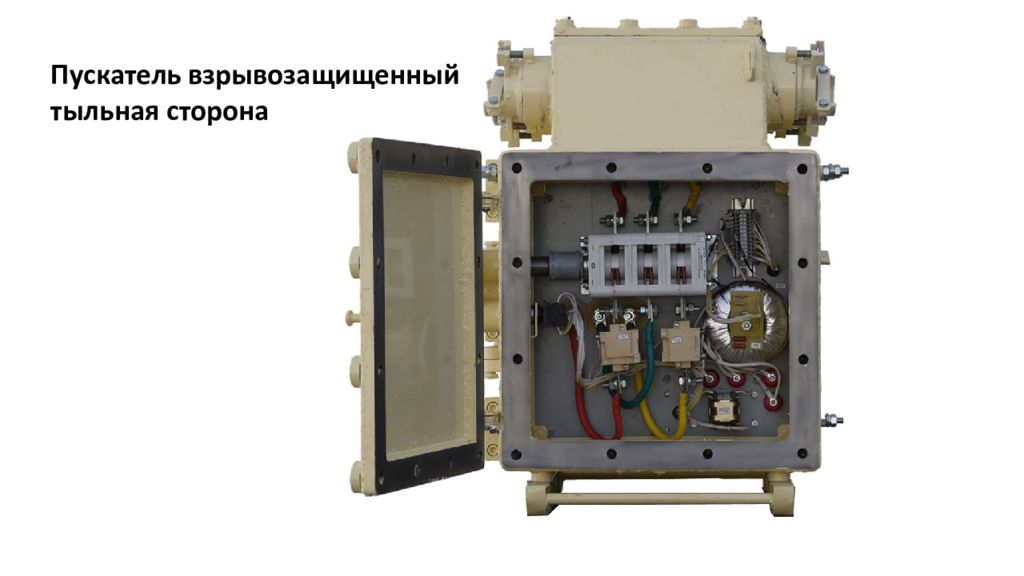

Пускатель взрывозащищенный т ыльная сторона

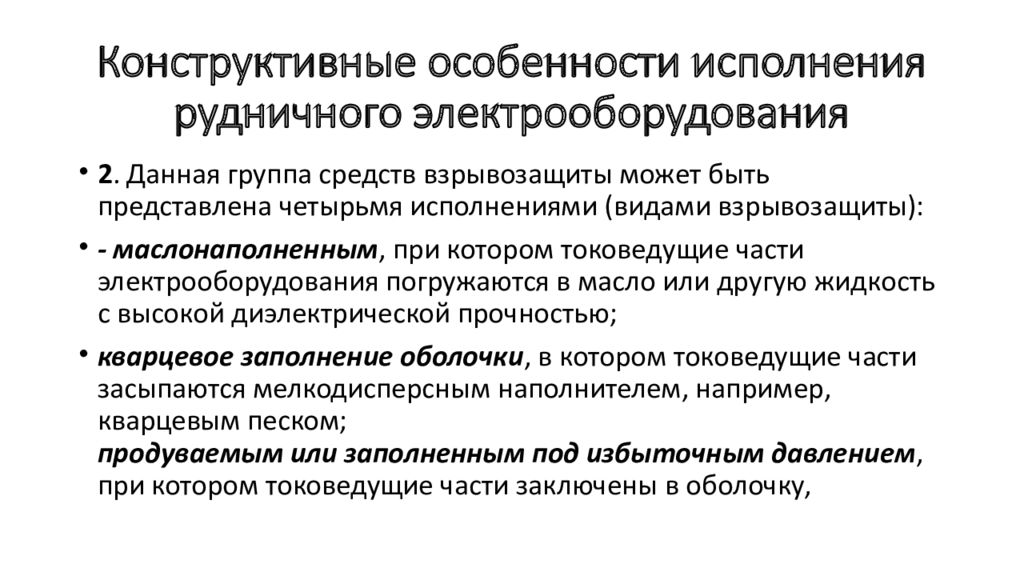

2. Данная группа средств взрывозащиты может быть представлена четырьмя исполнениями (видами взрывозащиты): - маслонаполненным, при котором токоведущие части электрооборудования погружаются в масло или другую жидкость с высокой диэлектрической прочностью; кварцевое заполнение оболочки, в котором токоведущие части засыпаются мелкодисперсным наполнителем, например, кварцевым песком; продуваемым или заполненным под избыточным давлением, при котором токоведущие части заключены в оболочку,
Трансформатор типа ТКШВП-320/6/0,4 кВ с кварцевым заполнением

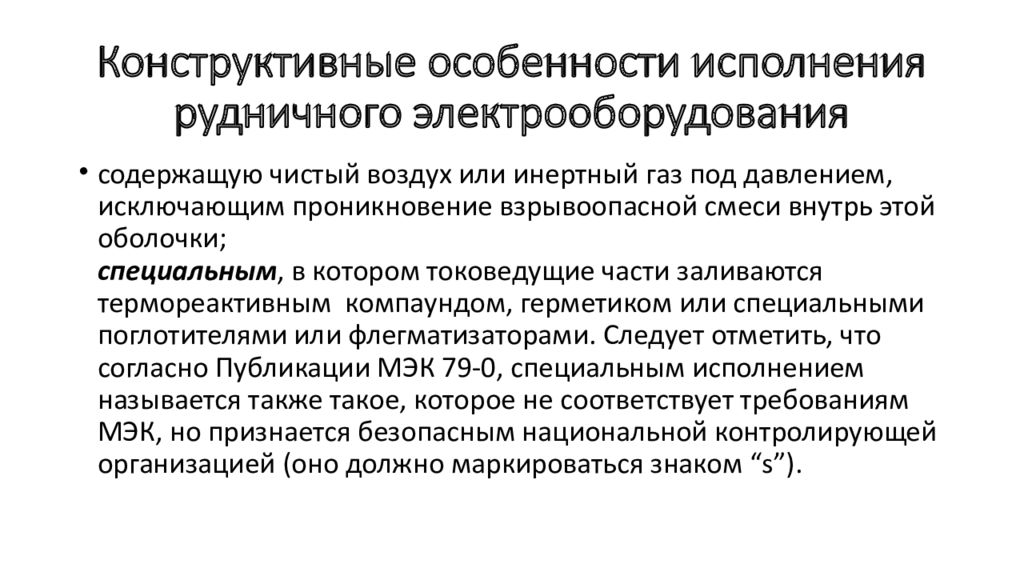

содержащую чистый воздух или инертный газ под давлением, исключающим проникновение взрывоопасной смеси внутрь этой оболочки; специальным, в котором токоведущие части заливаются термореактивным компаундом, герметиком или специальными поглотителями или флегматизаторами. Следует отметить, что согласно Публикации МЭК 79-0, специальным исполнением называется также такое, которое не соответствует требованиям МЭК, но признается безопасным национальной контролирующей организацией (оно должно маркироваться знаком “s”).

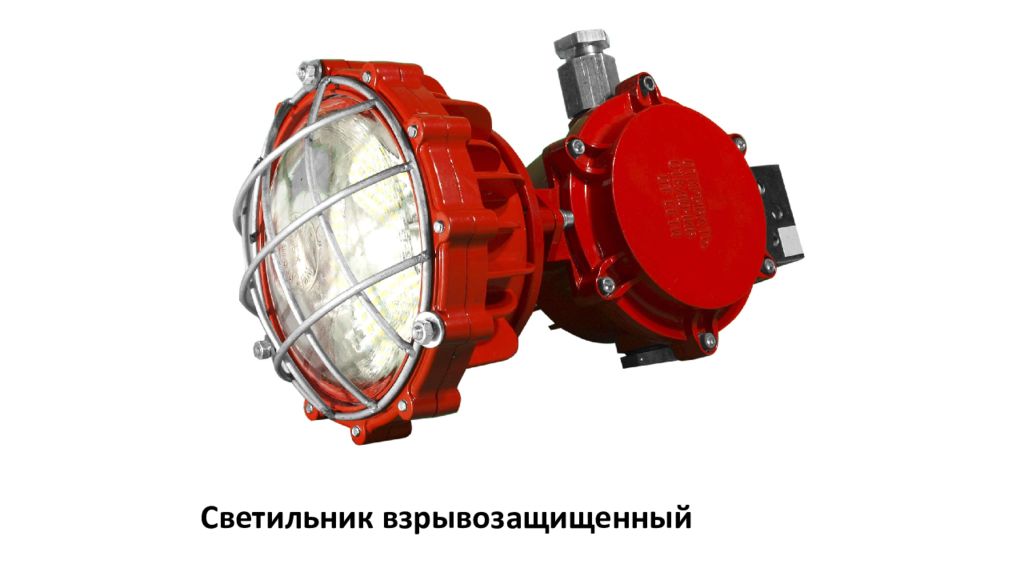

Светильник взрывозащищенный
3. Данная группа средств взрывозащиты может быть представлена двумя исполнениями: повышенная надежность против взрыва. Это исполнение обеспечивается применением высококачественных изоляцион-ных материалов, увеличением по сравнению с общепромы-шленным электрооборудованием путей утечек по поверхности изоляционных деталей, и воздушных зазоров между токоведущи-ми частями разных потенциалов, снижение токовых нагрузок на неподвижные контактные соединения и поддержание в них постоянных давлений, защита от внешних воздействий (в том числе и от механических повреждений) и т.п. Это исполнение

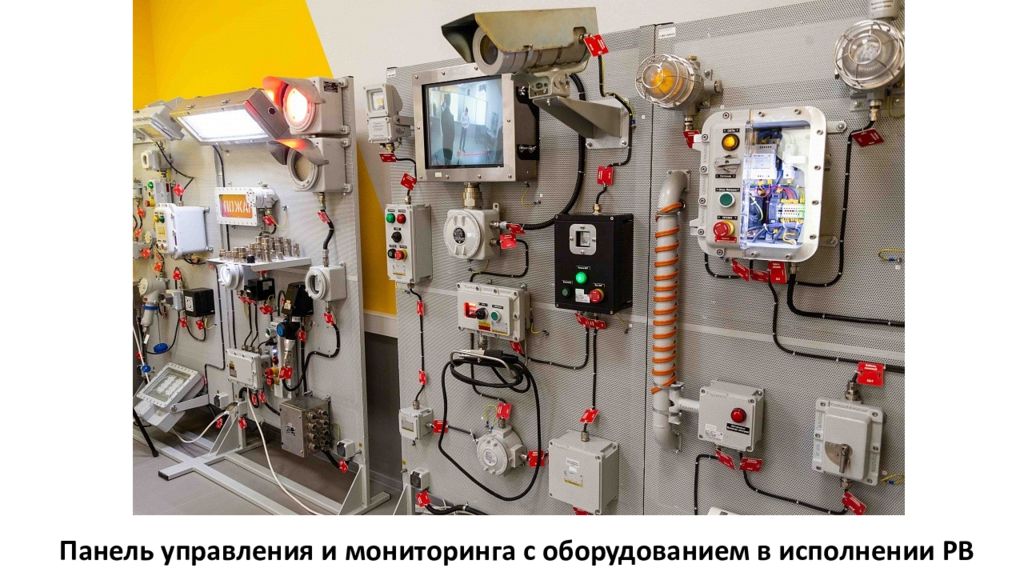

Панель управления и мониторинга с оборудованием в исполнении РВ

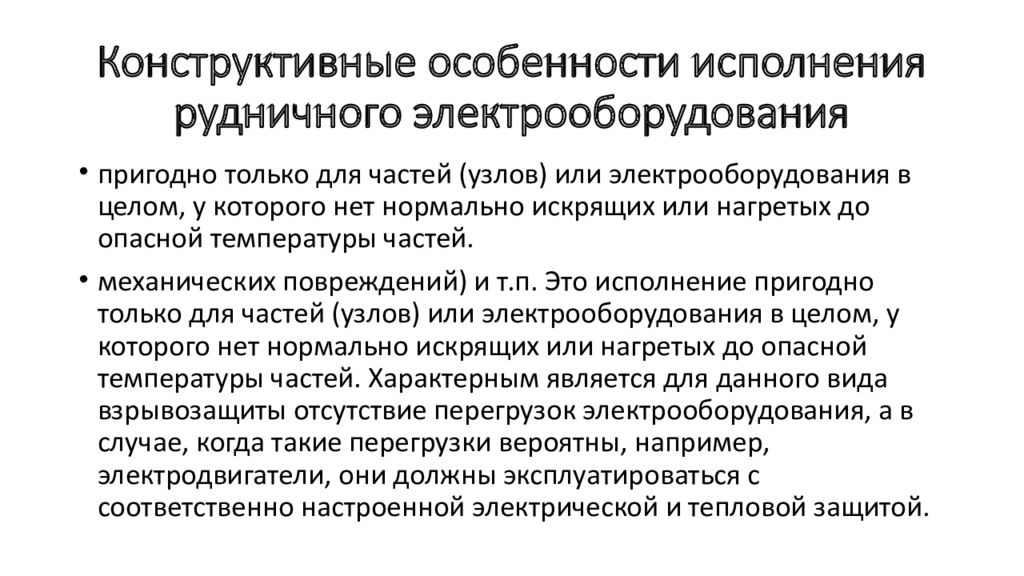

пригодно только для частей (узлов) или электрооборудования в целом, у которого нет нормально искрящих или нагретых до опасной температуры частей. механических повреждений) и т.п. Это исполнение пригодно только для частей (узлов) или электрооборудования в целом, у которого нет нормально искрящих или нагретых до опасной температуры частей. Характерным является для данного вида взрывозащиты отсутствие перегрузок электрооборудования, а в случае, когда такие перегрузки вероятны, например, электродвигатели, они должны эксплуатироваться с соответственно настроенной электрической и тепловой защитой.

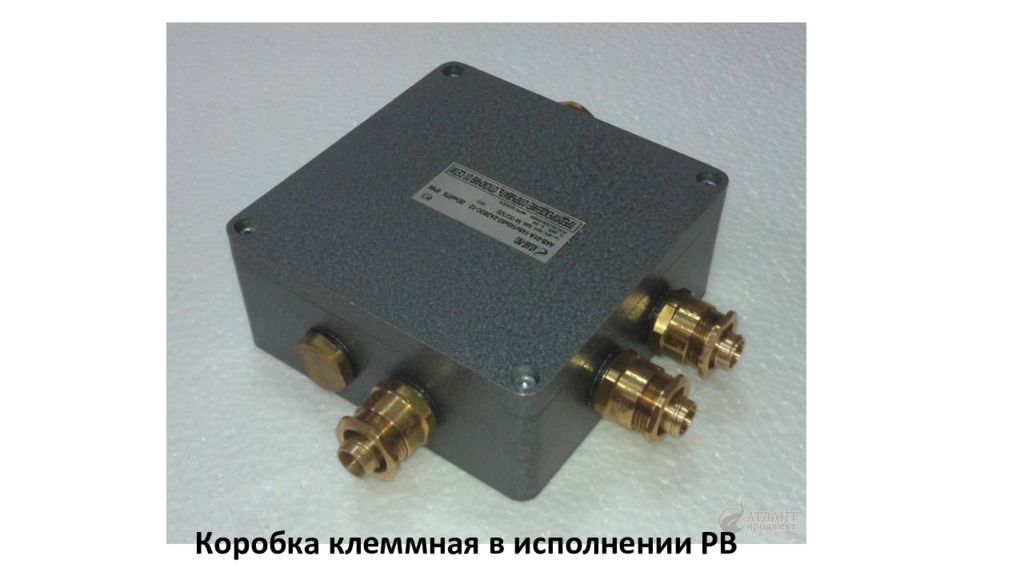

Коробка клеммная в исполнении РВ
Искробезопасная цепь (искробезопасное электрооборудование) предусматривает предотвращение опасного искрения за счет уменьшения длительности разряда или уменьшения мощности, которую электрическая цепь может отдавать в разрядный промежуток, образующийся при обрыве или коротком замыкании в цепи. Поэтому принимаются меры по ограничению токов и напряжений, а также отделение электрических цепей электрооборудования от сильноточных, экранизации их от внешних наводок, атмосферных разрядов и т.п. Электрооборудование может быть выполнено как с одним видом взрывозащиты, так и с несколькими в различных комбинациях.
Светильники в исполнении РВ

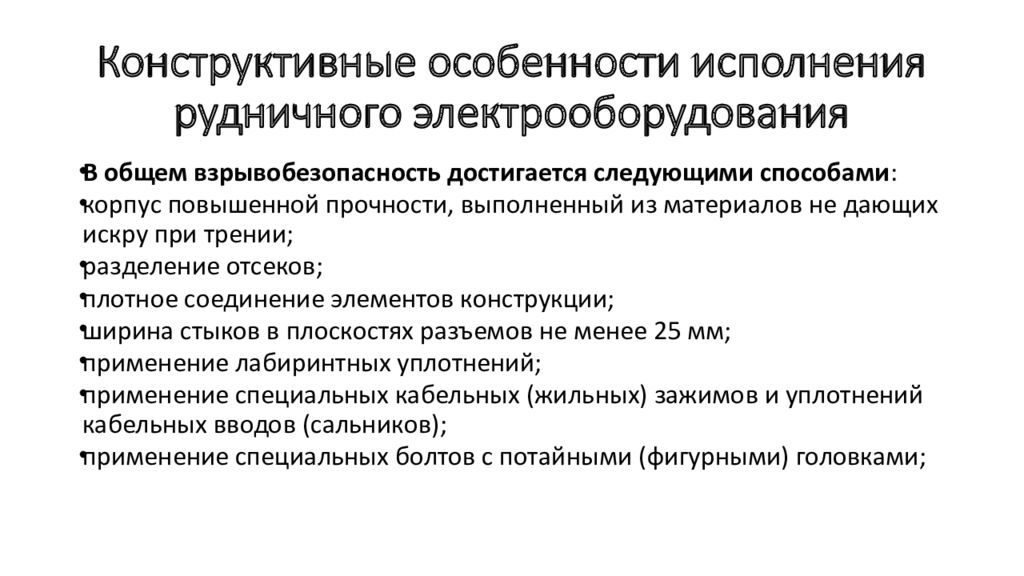

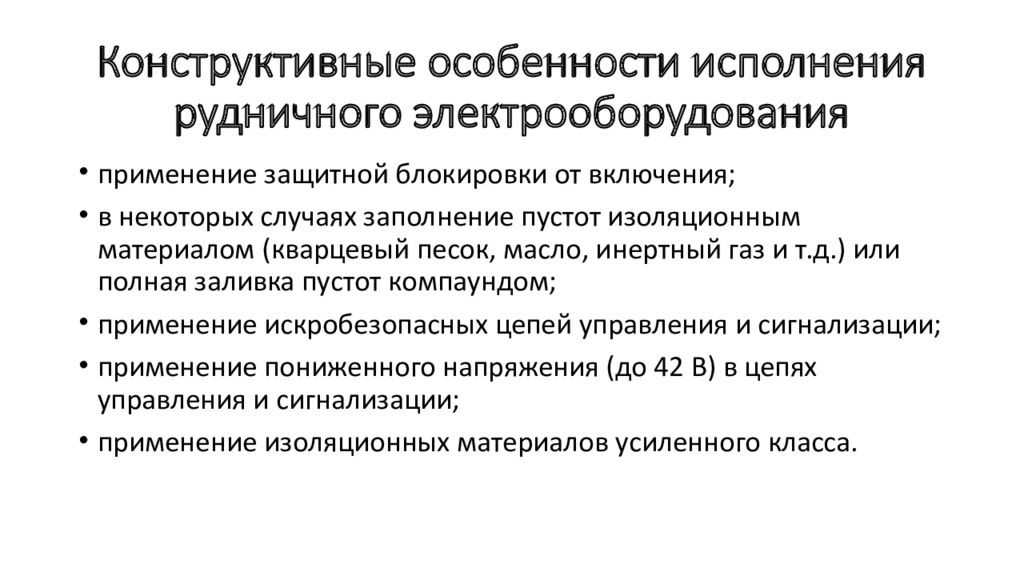

В общем взрывобезопасность достигается следующими способами : корпус повышенной прочности, выполненный из материалов не дающих искру при трении; р азделение отсеков; п лотное соединение элементов конструкции; ш ирина стыков в плоскостях разъемов не менее 25 мм; п рименение лабиринтных уплотнений; п рименение специальных кабельных (жильных) зажимов и уплотнений кабельных вводов (сальников); п рименение специальных болтов с потайными (фигурными) головками;
п рименение защитной блокировки от включения; в некоторых случаях заполнение пустот изоляционным материалом (кварцевый песок, масло, инертный газ и т.д.) или полная заливка пустот компаундом; п рименение искробезопасных цепей управления и сигнализации; п рименение пониженного напряжения (до 42 В) в цепях управления и сигнализации; п рименение изоляционных материалов усиленного класса.

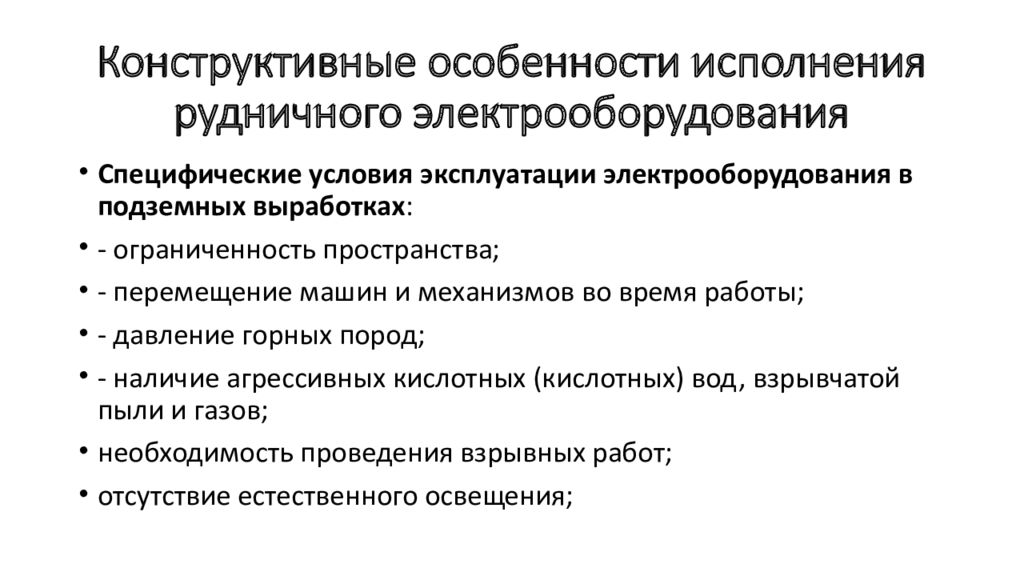

Специфические условия эксплуатации электрооборудования в подземных выработках : - ограниченность пространства; - перемещение машин и механизмов во время работы; - давление горных пород; - наличие агрессивных кислотных (кислотных) вод, взрывчатой пыли и газов; необходимость проведения взрывных работ; отсутствие естественного освещения;

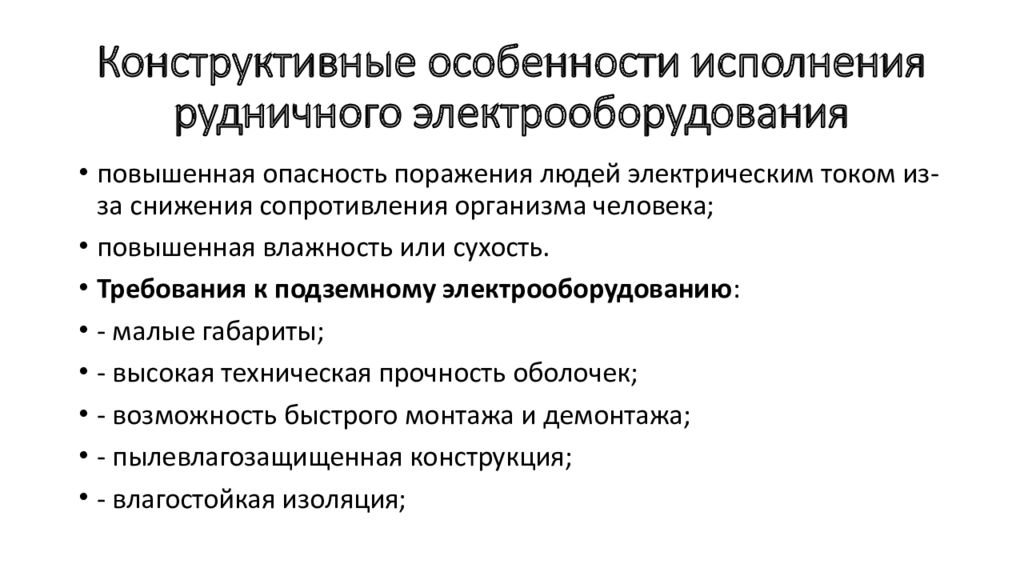

повышенная опасность поражения людей электрическим током из-за снижения сопротивления организма человека; п овышенная влажность или сухость. Требования к подземному электрооборудованию : - малые габариты; - высокая техническая прочность оболочек; - возможность быстрого монтажа и демонтажа; - пылевлагозащищенная конструкция; - влагостойкая изоляция;
- антикоррозийность корпусов; - наличие специальных защит от поражения людей электрическим током; - наличие блокировок от случайного включения электрооборудования при открытых крышках и соприкосновения с токоведущими элементами; - взрывобезопасность ; - ограничение температуры нагрева.
Пускатель серии ПРН
Требования к электрооборудованию РН. Оболочки должны иметь пылевлагозащищенную конструкцию, обладать повышенной механической прочностью, выдерживать температуру нагрева наружных частей оболочек до 200 0 С при длительном режиме работы: изоляция рассчитывается на длительный режим работы в условиях относительной влажности 97-100% при температуре 35 0 С. Кабельные вводы должны устраиваться при помощи или штепсельных муфт. У штепсельных муфт розетки с контактными гнездами должны монтироваться со стороны источника энергии.

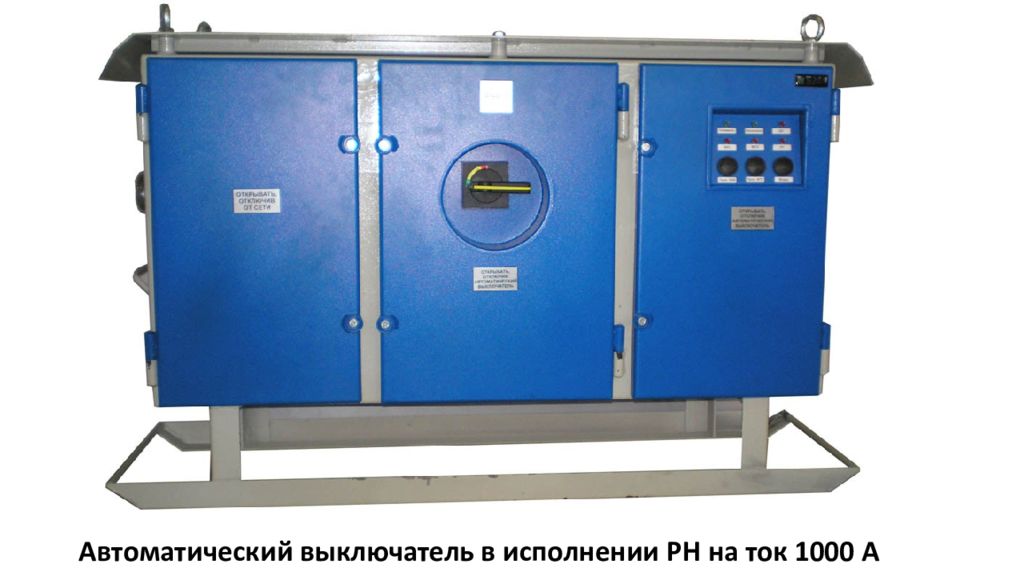

Автоматический выключатель в исполнении РН на ток 1000 А

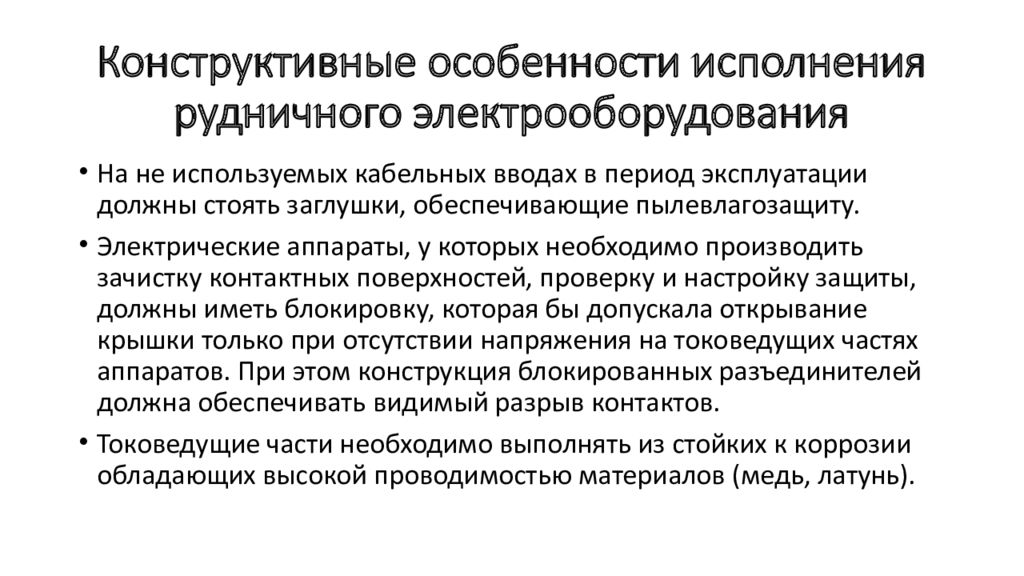

На не используемых кабельных вводах в период эксплуатации должны стоять заглушки, обеспечивающие пылевлагозащиту. Электрические аппараты, у которых необходимо производить зачистку контактных поверхностей, проверку и настройку защиты, должны иметь блокировку, которая бы допускала открывание крышки только при отсутствии напряжения на токоведущих частях аппаратов. При этом конструкция блокированных разъединителей должна обеспечивать видимый разрыв контактов. Токоведущие части необходимо выполнять из стойких к коррозии обладающих высокой проводимостью материалов (медь, латунь).

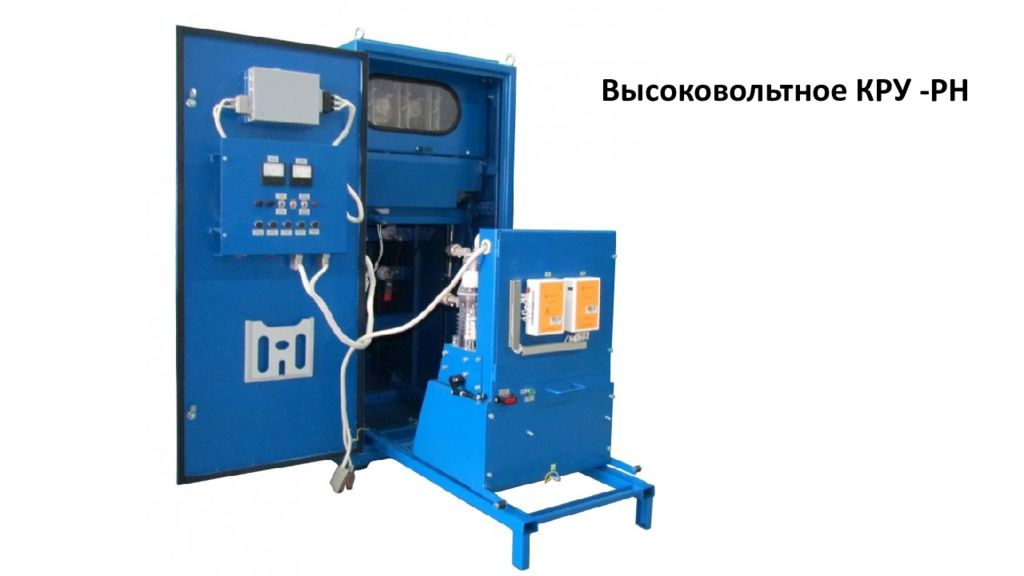

Высоковольтное КРУ -РН

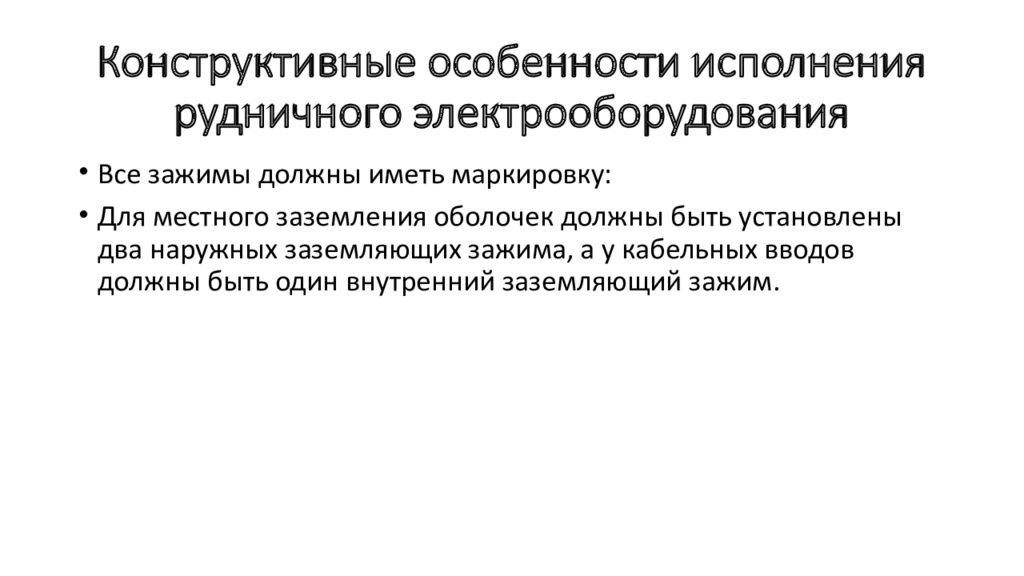

Все зажимы должны иметь маркировку: Для местного заземления оболочек должны быть установлены два наружных заземляющих зажима, а у кабельных вводов должны быть один внутренний заземляющий зажим.

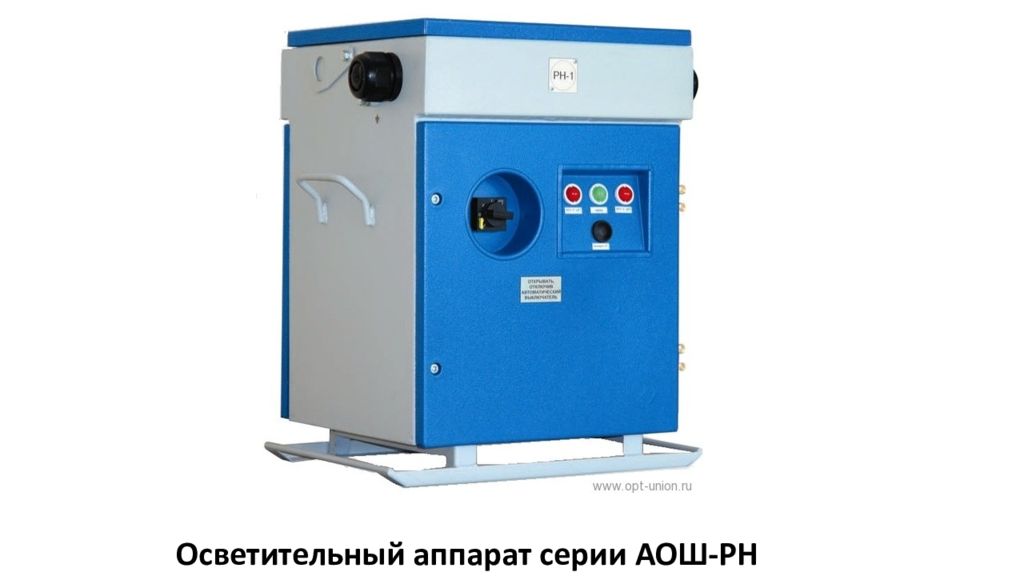

Осветительный аппарат серии АОШ-РН
