2 • Область применения Правил по охране труда при эксплуатации электроустановок. Требования к работникам, допускаемым к выполнению работ в электроустановках. Охрана труда при оперативном обслуживании и осмотрах электроустановок. Охрана труда при производстве работ в действующих электроустановках. Организационные мероприятия по обеспечению безопасного проведения работ в электроустановках. Организация работ в электроустановках с оформлением наряда-допуска. Организация работ в электроустановках по распоряжению. Охрана труда при организации работ в электроустановках, выполняемых по перечню работ в порядке текущей эксплуатации. Охрана труда при подготовке рабочего места и первичном допуске бригады к работе в электроустановках по наряду-допуску и распоряжению. Вывешивание запрещающих плакатов. Охрана труда при выполнении работ с аккумуляторными батареями. Охрана труда при выполнении работ на воздушных линиях электропередачи. Охрана труда при работе с переносным электроинструментом и светильниками, ручными электрическими машинами, разделительными трансформаторами. Охрана труда при организации работ командированного персонала. Охрана труда при допуске персонала строительно-монтажных организаций к работам в действующих электроустановках и в охранной зоне линий электропередачи. Группы по электробезопасности электротехнического (электротехнологического) персонала и условия их присвоения. Форма удостоверения о проверке знаний правил работы в электроустановках. Форма наряда-допуска для работы в электроустановках и указания по его заполнению.
1. Приказ Министерства труда и социальной защиты Российской Федерации от 15 декабря 2020 г. N 903н «об утверждении правил по охране труда при эксплуатации электроустановок» Основные документы Госэнергонадзора РФ (РОСТЕХНАДЗОР РФ) при эксплуатации электроустановок (РОСТЕХНАДЗОР РФ - Федеральная служба по экологическому, технологическому и атомному надзору при Правительств РФ – Указ Президента РФ №780 от 23.06.2010) Федеральные законы Технический регламент о безопасности низковольтного оборудования. Федеральный закон от 27 декабря 2009 года №347-ФЗ Технический регламент таможенного союза от 15 февраля 2013 года. ТР ТС 004/2011 «О безопасности низковольтного оборудования». 3

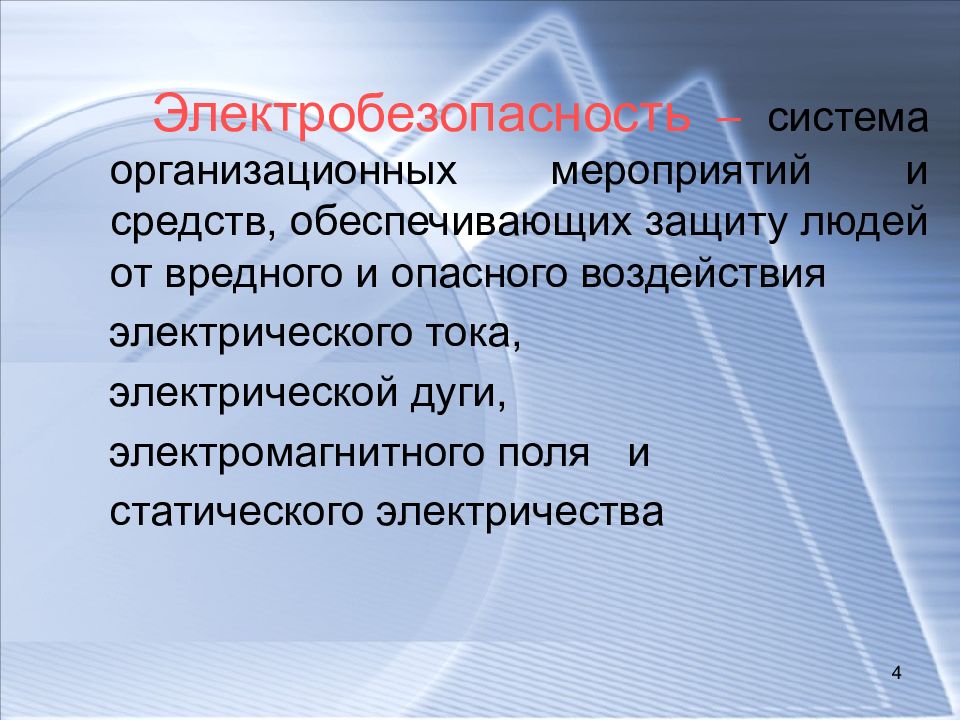

Электробезопасность – система организационных мероприятий и средств, обеспечивающих защиту людей от вредного и опасного воздействия электрического тока, электрической дуги, электромагнитного поля и статического электричества 4

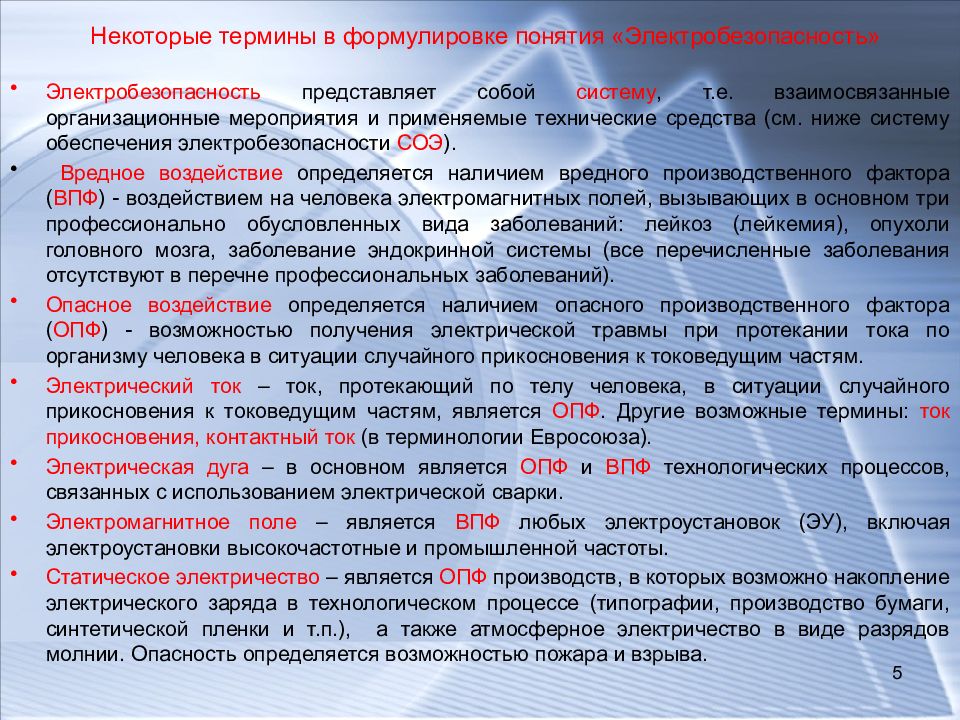

Электробезопасность представляет собой систему, т.е. взаимосвязанные организационные мероприятия и применяемые технические средства (см. ниже систему обеспечения электробезопасности СОЭ ). Вредное воздействие определяется наличием вредного производственного фактора ( ВПФ ) - воздействием на человека электромагнитных полей, вызывающих в основном три профессионально обусловленных вида заболеваний: лейкоз (лейкемия), опухоли головного мозга, заболевание эндокринной системы (все перечисленные заболевания отсутствуют в перечне профессиональных заболеваний). Опасное воздействие определяется наличием опасного производственного фактора ( ОПФ ) - возможностью получения электрической травмы при протекании тока по организму человека в ситуации случайного прикосновения к токоведущим частям. Электрический ток – ток, протекающий по телу человека, в ситуации случайного прикосновения к токоведущим частям, является ОПФ. Другие возможные термины: ток прикосновения, контактный ток (в терминологии Евросоюза). Электрическая дуга – в основном является ОПФ и ВПФ технологических процессов, связанных с использованием электрической сварки. Электромагнитное поле – является ВПФ любых электроустановок (ЭУ), включая электроустановки высокочастотные и промышленной частоты. Статическое электричество – является ОПФ производств, в которых возможно накопление электрического заряда в технологическом процессе (типографии, производство бумаги, синтетической пленки и т.п.), а также атмосферное электричество в виде разрядов молнии. Опасность определяется возможностью пожара и взрыва. 5
6

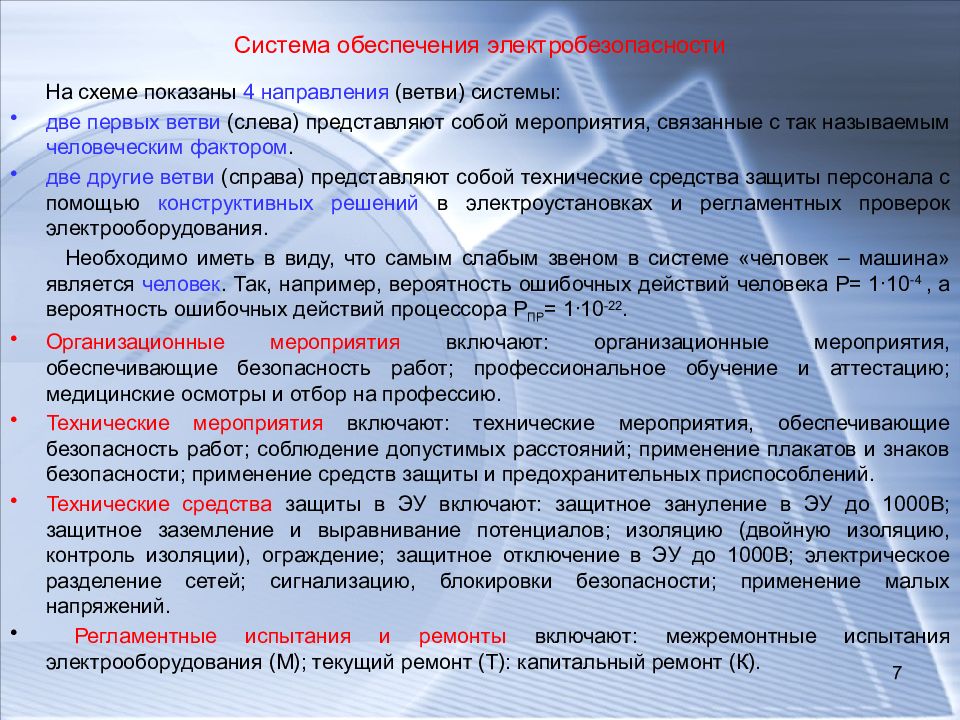

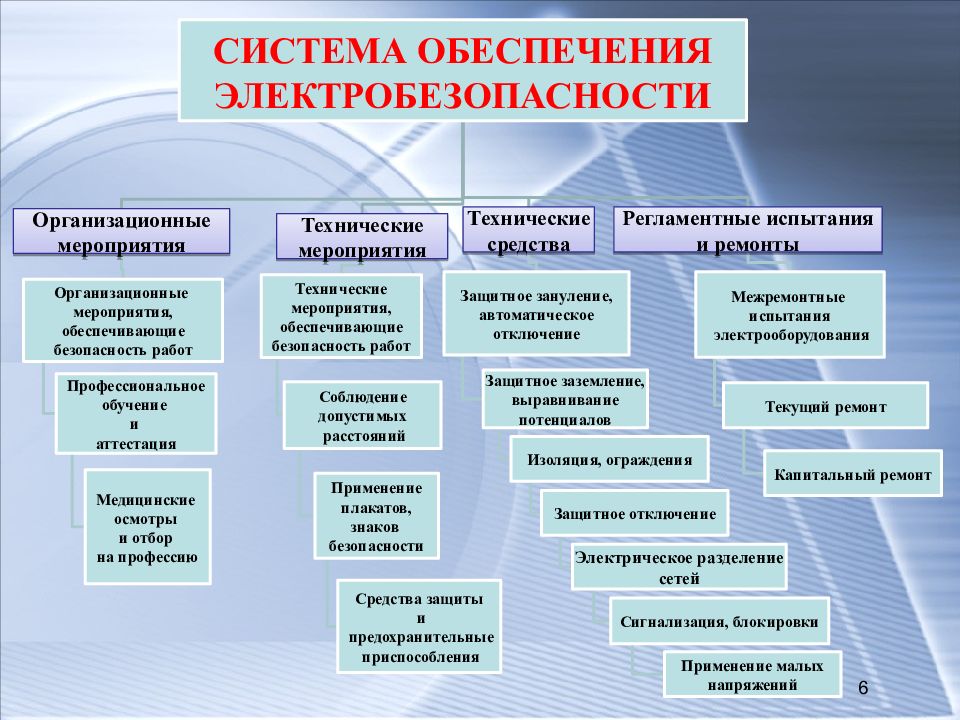

На схеме показаны 4 направления (ветви) системы: две первых ветви (слева) представляют собой мероприятия, связанные с так называемым человеческим фактором. две другие ветви (справа) представляют собой технические средства защиты персонала с помощью конструктивных решений в электроустановках и регламентных проверок электрооборудования. Необходимо иметь в виду, что самым слабым звеном в системе «человек – машина» является человек. Так, например, вероятность ошибочных действий человека Р= 1∙10 -4, а вероятность ошибочных действий процессора Р ПР = 1∙10 -22. Организационные мероприятия включают: организационные мероприятия, обеспечивающие безопасность работ; профессиональное обучение и аттестацию; медицинские осмотры и отбор на профессию. Технические мероприятия включают: технические мероприятия, обеспечивающие безопасность работ; соблюдение допустимых расстояний; применение плакатов и знаков безопасности; применение средств защиты и предохранительных приспособлений. Технические средства защиты в ЭУ включают: защитное зануление в ЭУ до 1000В; защитное заземление и выравнивание потенциалов; изоляцию (двойную изоляцию, контроль изоляции), ограждение; защитное отключение в ЭУ до 1000В; электрическое разделение сетей; сигнализацию, блокировки безопасности; применение малых напряжений. Регламентные испытания и ремонты включают: межремонтные испытания электрооборудования (М); текущий ремонт (Т): капитальный ремонт (К). 7
Виды персонала Электро - технический персонал, ( II, III, IV, V ) Электротехнологи-ческий персонал, ( II, III, IV ) Неэлектро-технический персонал, ( I ) Неэлектро - технический персонал с инспекторскими функциями, ОТ ( IV ) АТП ( II-V) ОП ( II, III, IV ) РП ( II, III, IV ) ОРП ( II, III, IV ) 8

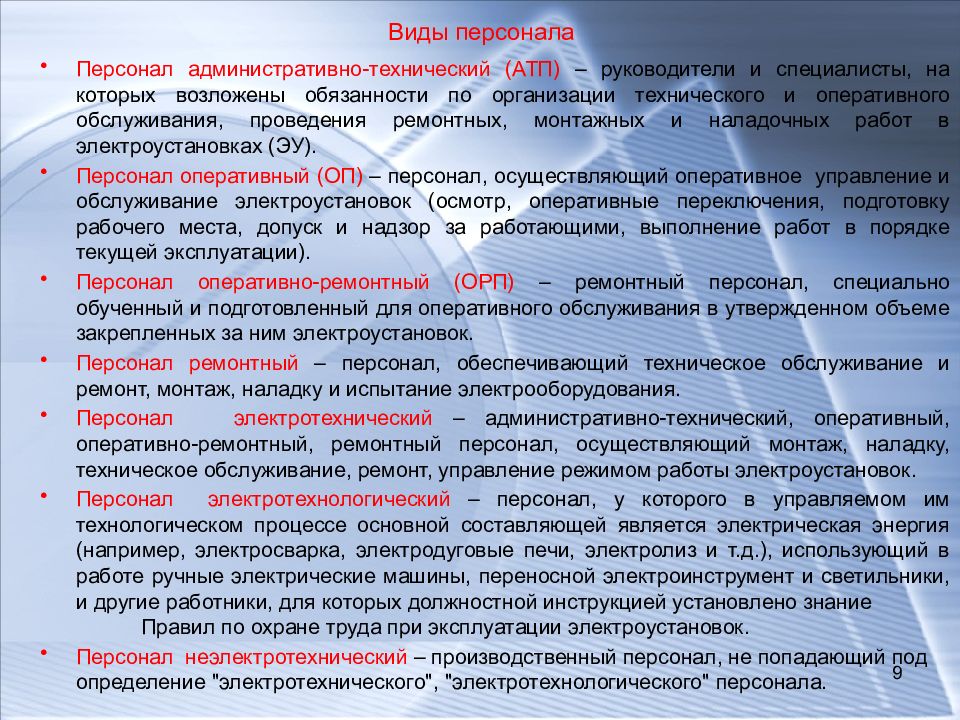

Персонал административно-технический (АТП) – руководители и специалисты, на которых возложены обязанности по организации технического и оперативного обслуживания, проведения ремонтных, монтажных и наладочных работ в электроустановках (ЭУ). Персонал оперативный (ОП) – персонал, осуществляющий оперативное управление и обслуживание электроустановок (осмотр, оперативные переключения, подготовку рабочего места, допуск и надзор за работающими, выполнение работ в порядке текущей эксплуатации). Персонал оперативно-ремонтный (ОРП) – ремонтный персонал, специально обученный и подготовленный для оперативного обслуживания в утвержденном объеме закрепленных за ним электроустановок. Персонал ремонтный – персонал, обеспечивающий техническое обслуживание и ремонт, монтаж, наладку и испытание электрооборудования. Персонал электротехнический – административно-технический, оперативный, оперативно-ремонтный, ремонтный персонал, осуществляющий монтаж, наладку, техническое обслуживание, ремонт, управление режимом работы электроустановок. Персонал электротехнологический – персонал, у которого в управляемом им технологическом процессе основной составляющей является электрическая энергия (например, электросварка, электродуговые печи, электролиз и т.д.), использующий в работе ручные электрические машины, переносной электроинструмент и светильники, и другие работники, для которых должностной инструкцией установлено знание Правил по охране труда при эксплуатации электроустановок. Персонал неэлектротехнический – производственный персонал, не попадающий под определение "электротехнического", "электротехнологического" персонала. 9
Оформление работ нарядом, распоряжением или перечнем работ, выполняемых в порядке текущей эксплуатации; Допуск к работе; Надзор во время работы; Оформление перерыва в работе, перевода на другое рабочее место, окончание работы. 10 Профессиональное обучение и аттестация Подготовка персонала осуществляется на основании следующих нормативных документов: Правила работы с персоналом в организациях электроэнергетики Российской Федерации (Приказ Министерства топлива и энергетики РФ от 19.02.2000 №49, Минюст РФ №2150); Правила технической эксплуатации электроустановок потребителей (Приказ Минэнерго России №6 от 13.01.03, Минюст РФ №4145); Положение об организации работы по подготовке и аттестации специалистов организаций, поднадзорных Федеральной службе по экологическому, технологическому и атомному надзору (утв. приказом Федеральной службы по экологическому, технологическому и атомному надзору от 29.01.2007г. №37, Минюст РФ 22.03.2007г. №9133). ГОСТ 12.0.004-90 “ Организация обучения безопасности труда ”.
с административно-техническим персоналом ( АТП) : Вводный и целевой инструктаж по охране труда; Проверка знаний Правил и других нормативных документов по охране труда (ОТ) и пожарной безопасности (ПБ); Профессиональное дополнительное образование (ДО) для непрерывного повышения квалификации (ПК); с оперативным персоналом ( ОП) и оперативно-ремонтным ОРП : Вводный, первичный, повторный, внеплановый и целевой инструктажи по ОТ и ПБ; Подготовка по новой должности (стажировка); Проверка знаний Правил и других нормативных документов по ОТ и ПБ; Дублирование; Специальная подготовка; Контрольные противоаварийные и противопожарные тренировки; Профессиональное ДО для непрерывного ПК; с ремонтным персоналом РП : Вводный, первичный, повторный, внеплановый и целевой инструктаж по ОТ; Подготовка по новой должности (стажировка); Проверка знаний Правил; Профессиональное ДО для непрерывного ПК. 11

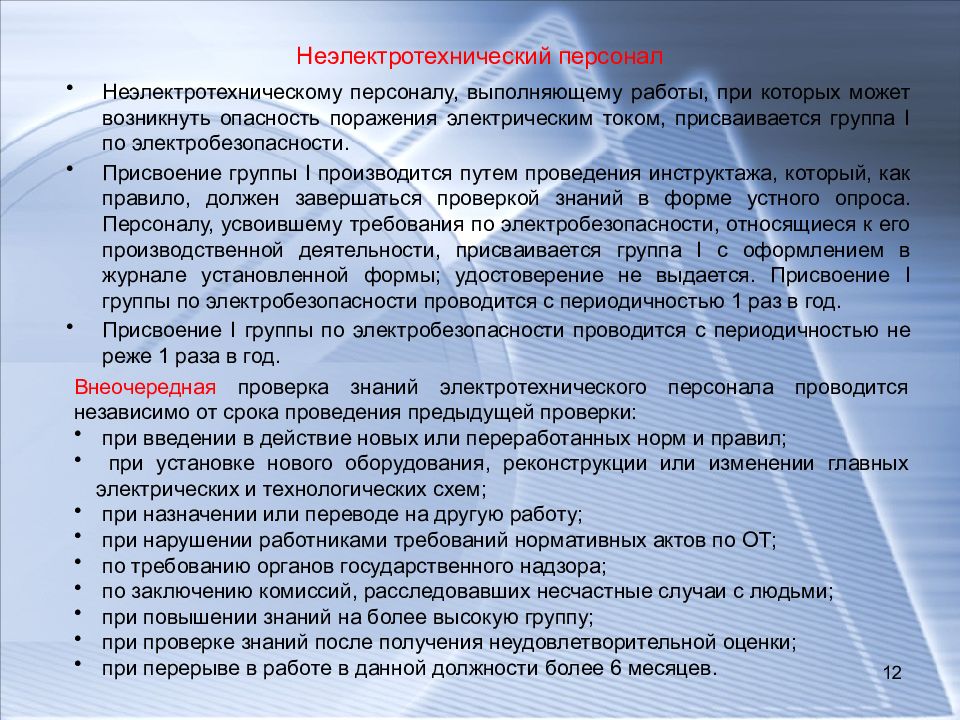

Неэлектротехническому персоналу, выполняющему работы, при которых может возникнуть опасность поражения электрическим током, присваивается группа I по электробезопасности. Присвоение группы I производится путем проведения инструктажа, который, как правило, должен завершаться проверкой знаний в форме устного опроса. Персоналу, усвоившему требования по электробезопасности, относящиеся к его производственной деятельности, присваивается группа I с оформлением в журнале установленной формы; удостоверение не выдается. Присвоение I группы по электробезопасности проводится с периодичностью 1 раз в год. Присвоение I группы по электробезопасности проводится с периодичностью не реже 1 раза в год. 12 Внеочередная проверка знаний электротехнического персонала проводится независимо от срока проведения предыдущей проверки: при введении в действие новых или переработанных норм и правил; при установке нового оборудования, реконструкции или изменении главных электрических и технологических схем; при назначении или переводе на другую работу; при нарушении работниками требований нормативных актов по ОТ; по требованию органов государственного надзора; по заключению комиссий, расследовавших несчастные случаи с людьми; при повышении знаний на более высокую группу; при проверке знаний после получения неудовлетворительной оценки; при перерыве в работе в данной должности более 6 месяцев.
Наименование работ и профессий Перио-дичность осмотров Участие врачей- специ - алистов Лабора - торные и функцио - нальные исследования Дополнительные медицинские противопоказания Работы по ремонту и обслуживанию электроустановок с напряжением 42 В и выше переменного тока, 110 В и выше постоянного тока, а также монтажные, наладочные работы, испытания и измерения в этих электроустановках 1 раз в 2 года Офтальмолог Оториноларин - голог Невролог Острота зрения Поля зрения Исследование вестибулярного анализатора Аудиометрия 1. Стойкое понижение слуха (3 и более месяца) любой этиологии, одно- и двустороннее (острота слуха: шепотная речь не менее 3 м), (кроме работ по ремонту и эксплуатации ЭВМ) 2. Острота зрения с коррекцией 0,5 на одном глазу и ниже 0,2 на другом. 3.Стойкое слезотечение, не поддающееся лечению. 4.Ограничение поля зрения более чем 20 по любому из меридианов. 5. Нарушение функции вестибулярного анализатора любой этиологии. 6.Беременность и период лактации. Руководитель организации в соответствии с законодательством не должен допускать работников к выполнению трудовых обязанностей, не прошедших обучение, инструктаж, стажировку, проверку знаний охраны труда, обязательных медицинских осмотров, а также в случае медицинских противопоказаний. (Правила работы с персоналом в организациях электроэнергетики Российской Федерации. Изд.2000 г.). Проверка состояния здоровья работника проводится до приема его на работу, а также периодически, в порядке, предусмотренном Минздравом России (ПТЭ ЭП). 13

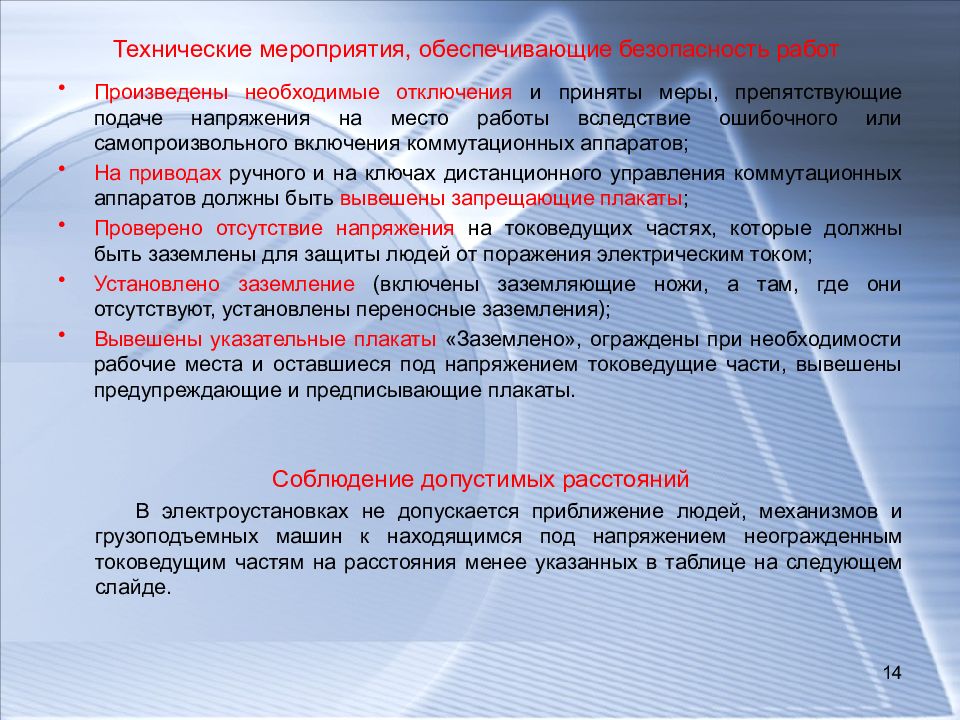

Произведены необходимые отключения и приняты меры, препятствующие подаче напряжения на место работы вследствие ошибочного или самопроизвольного включения коммутационных аппаратов; На приводах ручного и на ключах дистанционного управления коммутационных аппаратов должны быть вывешены запрещающие плакаты ; Проверено отсутствие напряжения на токоведущих частях, которые должны быть заземлены для защиты людей от поражения электрическим током; Установлено заземление (включены заземляющие ножи, а там, где они отсутствуют, установлены переносные заземления); Вывешены указательные плакаты «Заземлено», ограждены при необходимости рабочие места и оставшиеся под напряжением токоведущие части, вывешены предупреждающие и предписывающие плакаты. Соблюдение допустимых расстояний В электроустановках не допускается приближение людей, механизмов и грузоподъемных машин к находящимся под напряжением неогражденным токоведущим частям на расстояния менее указанных в таблице на следующем слайде. 14
Напряжение, кВ Расстояние от людей и применяемых ими инструментов и приспособлений от временных ограждений, м Расстояния от механизмов и грузоподъемных машин в рабочем и транспортном положении, от стропов, грузозахватных приспособлений и грузов, м До 1 На ВЛ 0,6 1,0 В остальных электро - установках Не нормируется (без прикосновения) 1,0 1-35 0,6 1,0 60*, 110 1,0 1,5 150 1,5 2,0 220 2,0 2,5 330 2,5 3,5 400*, 500 3,5 4,5 750 5,0 6,0 800* 3,5 4,5 1150 8,0 10,0 15
16
РД 34.03.603 Правила применения и испытания средств защиты, используемых в электроустановках, технические требования к ним 17
В современных Правилах устройства электроустановок (ПУЭ) ведены понятия прямого и косвенного прикосновения, поэтому различаются и меры защиты. Для защиты от поражения электрическим током в нормальном режиме должны быть применены по отдельности или в сочетании следующие меры от прямого прикосновения: основная изоляция токоведущих частей; ограждение и оболочки; установка барьеров ; размещение вне зоны досягаемости; применение малого напряжения. Для защиты от поражения электрическим током в случае повреждения изоляции должны быть применены по отдельности или в сочетании следующие меры защиты при косвенном прикосновении: защитное заземление, защитное зануление, автоматическое отключение питания, уравнивание, выравнивание потенциалов, двойная или усиленная изоляция, малое напряжение, защитное электрическое разделение цепей, изолирующие помещения, зоны, площадки. 18
Нормы испытаний электрооборудования и аппаратов ЭУ Потребителей являются обязательными для Потребителей, эксплуатирующие ЭУ до 220 кВ. Конкретные сроки испытаний и измерений параметров электрооборудования ЭУ при капитальном ремонте ( К ), при текущем ремонте ( Т ) и при межремонтных испытаниях и измерениях, т.е. при профилактических испытаниях, выполняемых для оценки состояния электрооборудования и не связанных с выводом электрооборудования в ремонт ( М ), определяет руководитель Потребителя на основе ПТЭ ЭП с учетом рекомендаций заводских инструкций, состояния ЭУ и местных условий. Например, электрические аппараты, вторичные цепи и электропроводки напряжением до 1 кВ проходят следующие виды измерений и испытаний: Измерение сопротивления изоляции. Испытание повышенным напряжением промышленной частоты. Проверка действия автоматических выключателей. Проверка работы автоматических выключателей и контакторов при пониженном и номинальном напряжениях оперативного тока. Проверка устройств защитного отключения (УЗО), дифференциальных выключателей. Проверка релейной аппаратуры. Проверка правильности функционирования полностью собранных схем при различных значениях оперативного тока. 19

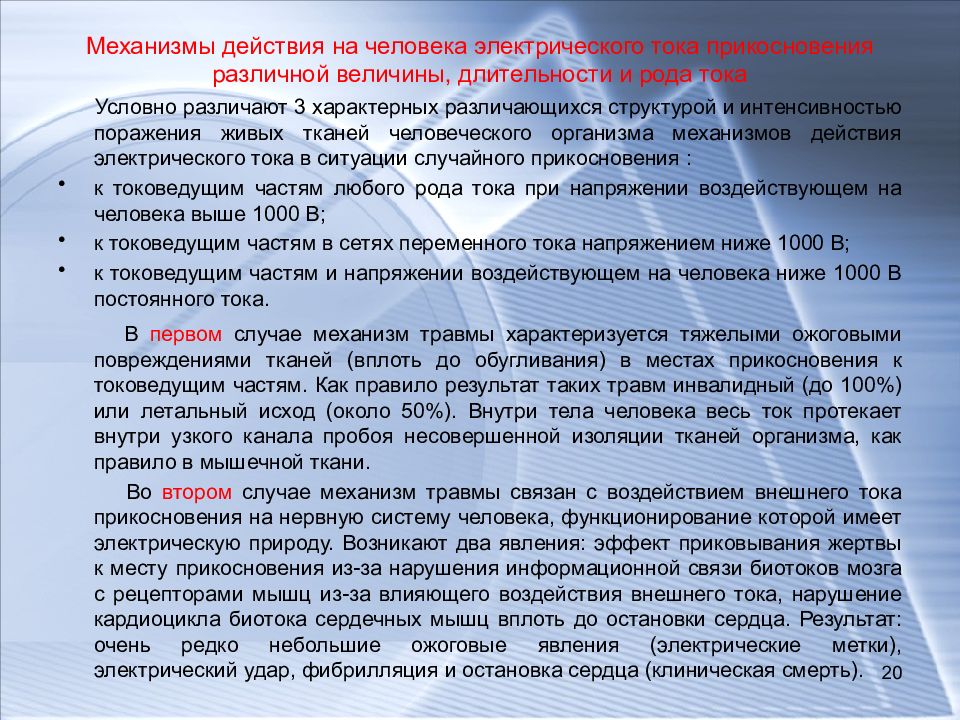

Условно различают 3 характерных различающихся структурой и интенсивностью поражения живых тканей человеческого организма механизмов действия электрического тока в ситуации случайного прикосновения : к токоведущим частям любого рода тока при напряжении воздействующем на человека выше 1000 В; к токоведущим частям в сетях переменного тока напряжением ниже 1000 В; к токоведущим частям и напряжении воздействующем на человека ниже 1000 В постоянного тока. В первом случае механизм травмы характеризуется тяжелыми ожоговыми повреждениями тканей (вплоть до обугливания) в местах прикосновения к токоведущим частям. Как правило результат таких травм инвалидный (до 100%) или летальный исход (около 50%). Внутри тела человека весь ток протекает внутри узкого канала пробоя несовершенной изоляции тканей организма, как правило в мышечной ткани. Во втором случае механизм травмы связан с воздействием внешнего тока прикосновения на нервную систему человека, функционирование которой имеет электрическую природу. Возникают два явления: эффект приковывания жертвы к месту прикосновения из-за нарушения информационной связи биотоков мозга с рецепторами мышц из-за влияющего воздействия внешнего тока, нарушение кардиоцикла биотока сердечных мышц вплоть до остановки сердца. Результат: очень редко небольшие ожоговые явления (электрические метки), электрический удар, фибрилляция и остановка сердца (клиническая смерть). 20
В третьем случае механизм травмы характеризуется болевым ощущением при протекании тока прикосновения по суставам тела человека. Исход электрической травмы в этом случае определяется уровнем болевого ощущения. При определенном уровне болевого ощущения (непереносимой боли) возникает болевой шок, представляющий собой реакцию нервной системы человека на боль, в результате которой останавливается сердце и дыхание, т. е наступает клиническая смерть. На следующих слайдах приводятся выдержки из нормативных правовых документов, в которых нормируются предельно допустимые уровни (ПДУ) напряжений и токов прикосновения (ГОСТ 12.1.038-82(96) Предельно допустимые напряжения и токи прикосновения). Приводятся ПДУ напряженностей ЭМП промышленной частоты на рабочих местах персонала ЭУ (ПОТ РМ-016-2013). Приводятся ПДУ напряженностей ЭМП и токов прикосновения (контактный ток), принятых в странах ЕС (28 стран), для возможности самостоятельного сравнения с Российскими нормами. 21

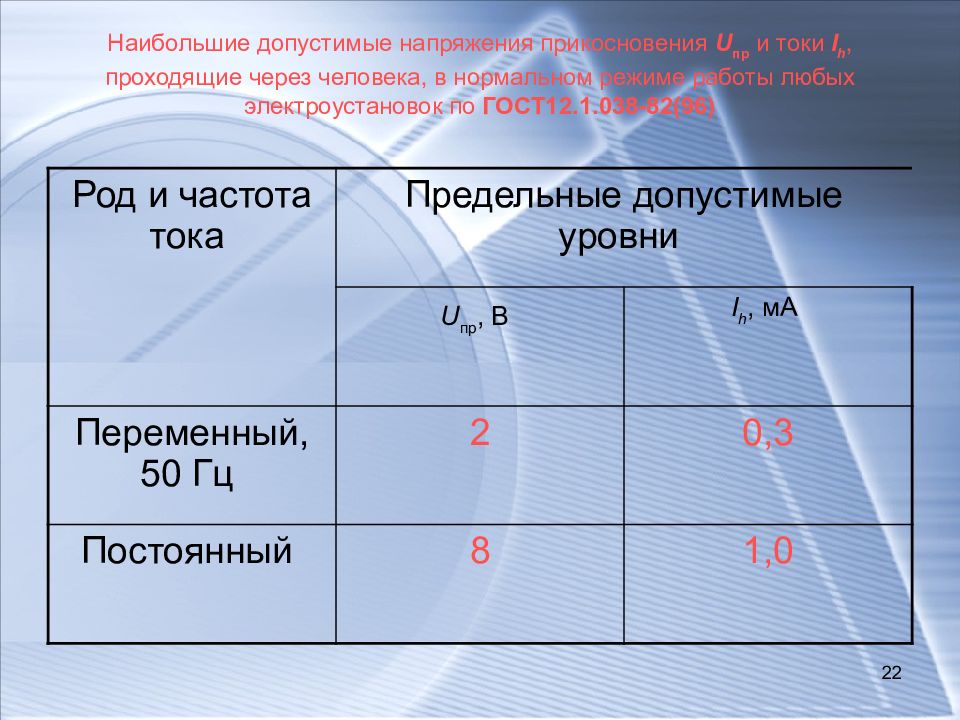

Род и частота тока Предельные допустимые уровни U пр, В I h, мА Переменный, 50 Гц 2 0,3 Постоянный 8 1,0 22
Род и частота тока Продолжительность воздействия, с 0,01-0,08 0,1 0,3 0,5 0,7 0,9 1,0 > 1,0 П Е Р Е М 50 Е Н Гц Н Ы И U пр, В 550 340 135 105 85 70 60 20 I h, м A 650 400 160 125 90 65 50 6 П О С Т О Я Н Н Ы И U пр, В 650 500 350 250 230 210 200 40 I h, м A 650 500 350 250 230 210 200 15 23
Время пребывания (час) Допустимые уровни магнитного поля электрического поля Н (А/м) / В (мкТл) при воздействии Е* (В/м) общем локальном общее < 0,17 (10 мин) - - 25000 < 1 1600/2000 6400/8000 16666 2 800/1000 3200/4000 12500 4 400/500 1600/2000 8333 8 80/100 800/1000 5000 24 * Зависимость между продолжительностью пребывания (Т) и уровнем Е определяется соотношением Т=50/Е -2, (Е, кВ/м).

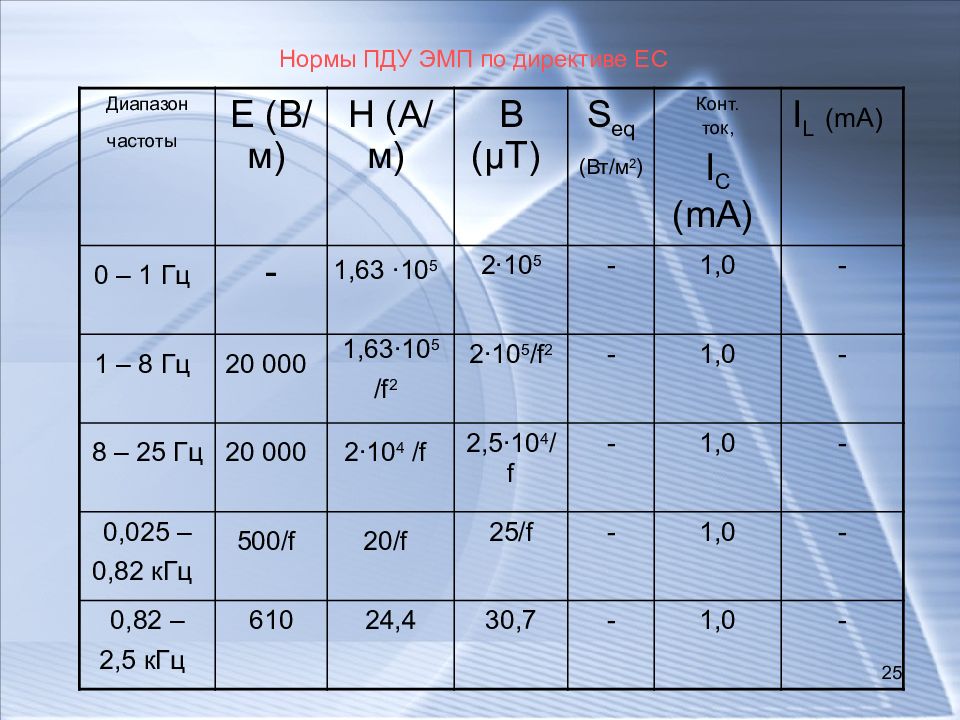

Диапазон частоты Е (В/м) Н (А/м) В (μТ) S eq ( Вт/м 2 ) Конт. ток, I C (mA) I L ( mA ) 0 – 1 Гц - 1,63 ∙10 5 2 ∙10 5 - 1,0 - 1 – 8 Гц 20 000 1,63∙10 5 / f 2 2 ∙10 5 / f 2 - 1,0 - 8 – 25 Гц 20 000 2∙10 4 / f 2,5 ∙10 4 /f - 1,0 - 0,025 – 0,82 кГц 500/ f 20/f 25/f - 1,0 - 0,82 – 2,5 кГц 610 24, 4 30,7 - 1,0 - 25
Время пребывания (час) Допустимые уровни магнитного поля электрического поля Н (А/м) / В (мкТл) при общем воздействии Е* (В/м) при общем воздействии Россия Евросоюз Россия Евросоюз < 0,17 (10 мин) - 400/500 25000 10000 < 1 1600/2000 400/500 16666 10000 2 800/1000 400/500 12500 10000 4 400/500 400/500 8333 10000 8 80/100 400/500 5000 10000 26 * Зависимость между продолжительностью пребывания (Т) и уровнем Е определяется в РФ соотношением Т=50/Е -2, (Е, кВ/м).
27 Детерминированные критерии оценки опасных производственных факторов (ОПФ) и травматизма Одним из наиболее объективных апостериорных исследований риска в условиях производства является анализ производственного травматизма. Методами анализа являются: статистический; топографический; критериальный; монографический; групповой. Показатели статистического метода: где к, к т, к см – соответственно коэффициенты частоты, тяжести и частоты смертельного травматизма; Т, Тсм – соответственно общее число случаев травм людей и травм с летальным исходом за определённый период (год); Д – число дней временной нетрудоспособности, в связи со случаями травм людей на производстве, за определённый период (год); N ср – среднее списочное число работников предприятия за рассматриваемый период (год). На следующих слайдах приведены статистические данные травматизма в РАО ЕЭС (2000-2009гг) и в МПС и ОАО «РЖД».
28

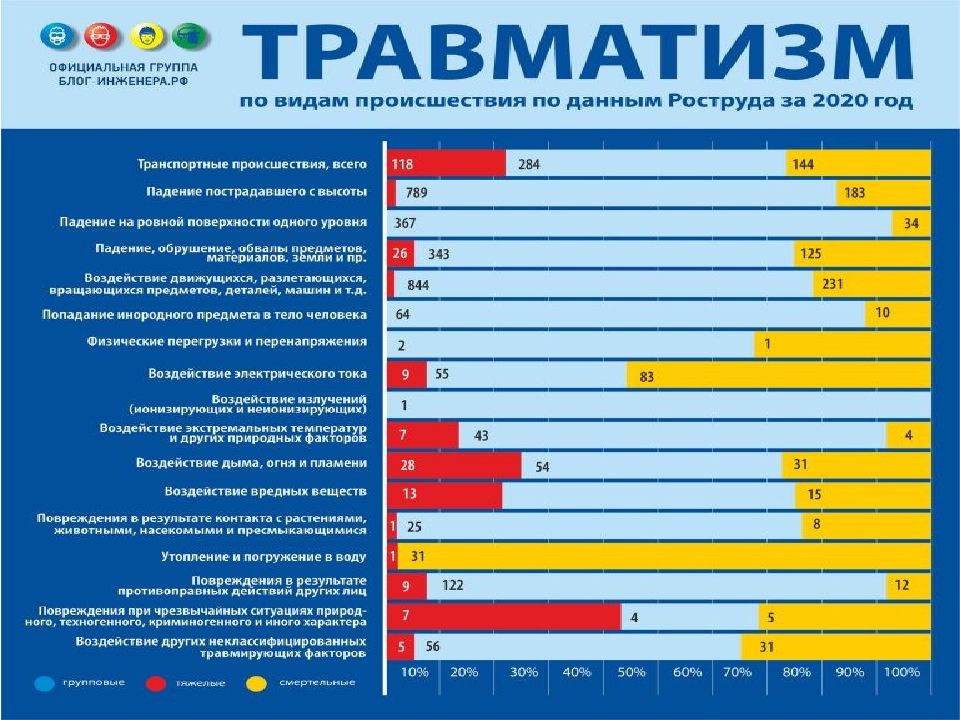

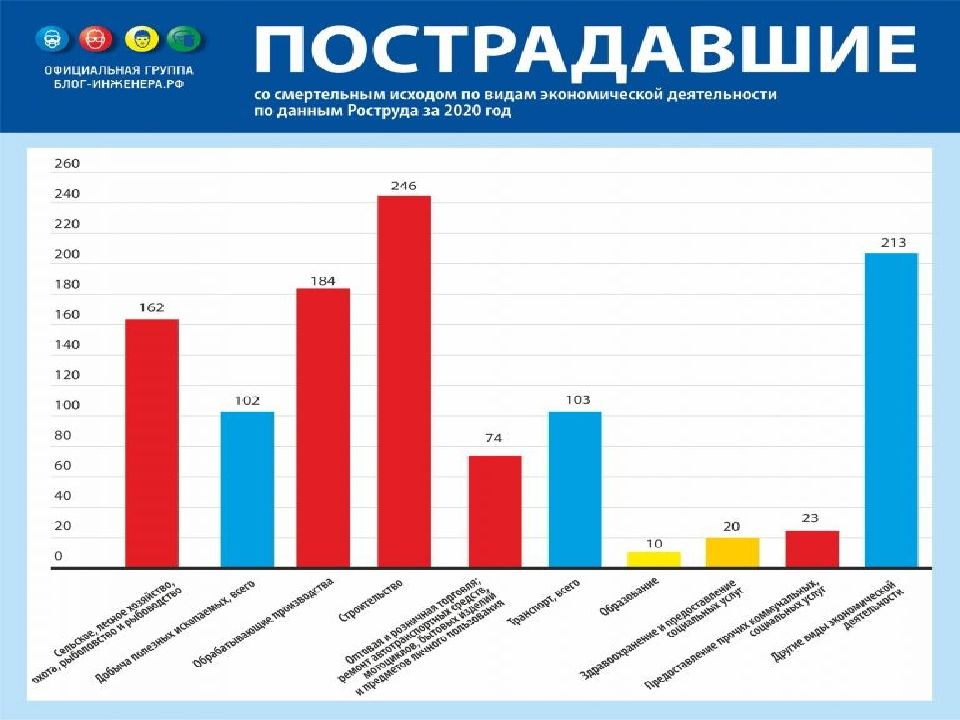

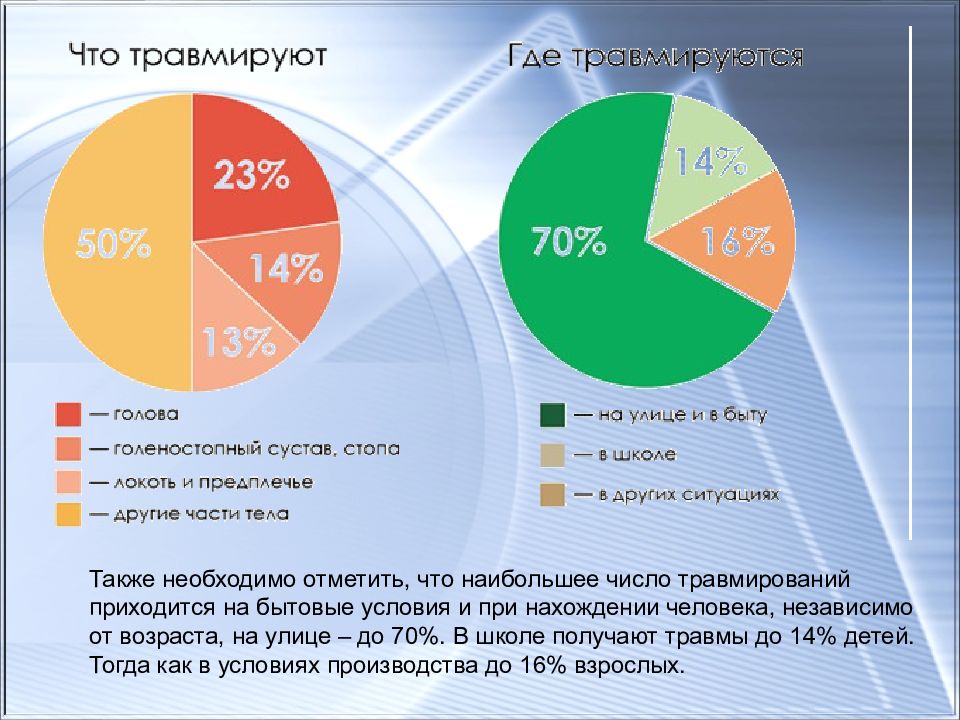

29 Если рассматривать официальную статистику, касающуюся конкретно вида травматизма, то вот такие данные приводит Росстат: Травмы глаз – около 7%. Чаще всего возникают у взрослых людей в условиях производства. Ожоги термические и химические в бытовых условиях от 7 до 10% как у взрослых, так и у детей. Они же при производственном травмировании достигают цифры в 4,7%. Внутричерепные травмы в ДТП у категории детей составляют до 13%, а у взрослых до 11%. Переломы позвоночника и других костей туловища колеблются от 4 до 8% у взрослых. Таким образом, подводя итог типам травмирования, стоит отметить, что преобладающее большинство (до 80% травм) определяется поверхностными поражениями, открытыми ранами, вывихами, переломами конечностей, растяжениями и разрывом сухожилий и мышечной ткани. Если анализировать общую госпитализацию, то травмирование у взрослых составляет 9% случаев, тогда как 7,5% детей госпитализируют с травмами от общего числа пациентов, поступающих в больницы.
30 Также необходимо отметить, что наибольшее число травмирований приходится на бытовые условия и при нахождении человека, независимо от возраста, на улице – до 70%. В школе получают травмы до 14% детей. Тогда как в условиях производства до 16% взрослых.
31
32
33
34

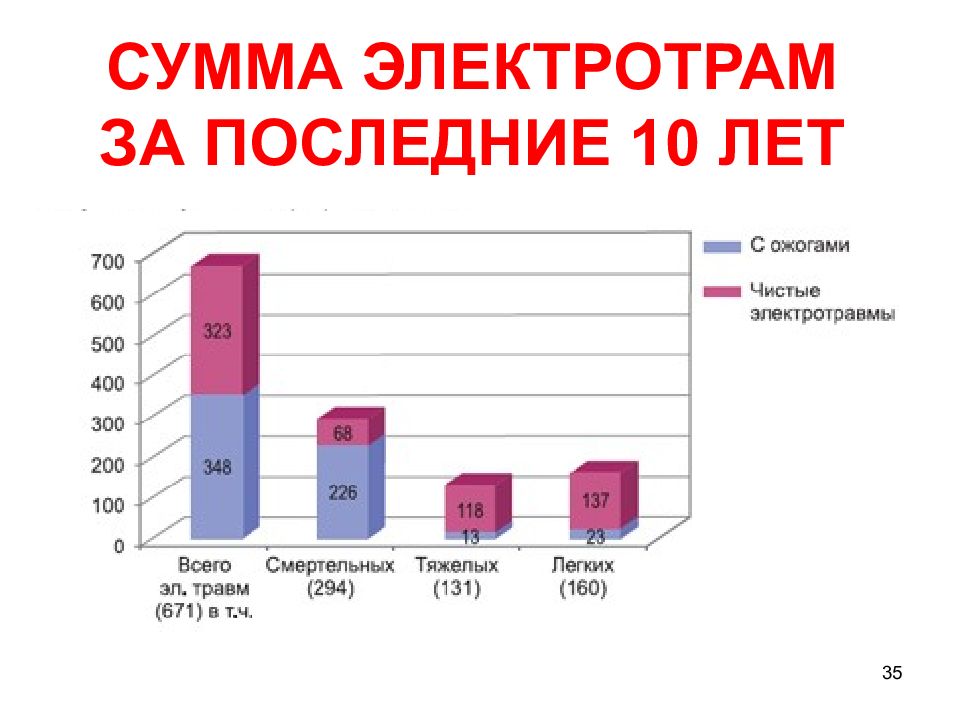

35 СУММА ЭЛЕКТРОТРАМ ЗА ПОСЛЕДНИЕ 10 ЛЕТ

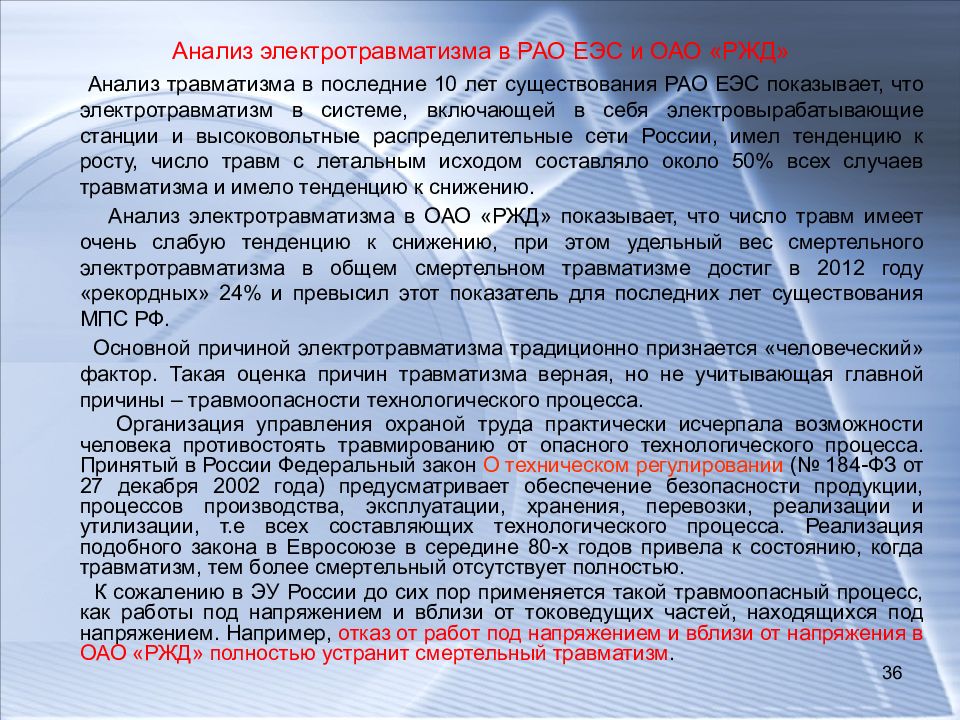

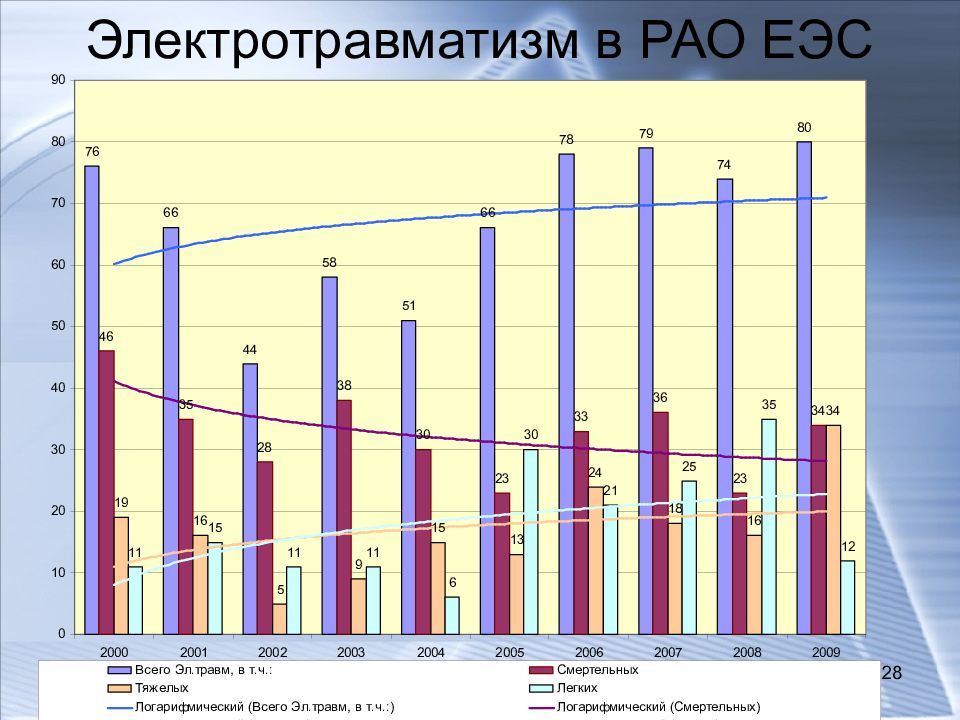

Анализ травматизма в последние 10 лет существования РАО ЕЭС показывает, что электротравматизм в системе, включающей в себя электровырабатывающие станции и высоковольтные распределительные сети России, имел тенденцию к росту, число травм с летальным исходом составляло около 50% всех случаев травматизма и имело тенденцию к снижению. Анализ электротравматизма в ОАО «РЖД» показывает, что число травм имеет очень слабую тенденцию к снижению, при этом удельный вес смертельного электротравматизма в общем смертельном травматизме достиг в 2012 году «рекордных» 24% и превысил этот показатель для последних лет существования МПС РФ. Основной причиной электротравматизма традиционно признается «человеческий» фактор. Такая оценка причин травматизма верная, но не учитывающая главной причины – травмоопасности технологического процесса. Организация управления охраной труда практически исчерпала возможности человека противостоять травмированию от опасного технологического процесса. Принятый в России Федеральный закон О техническом регулировании (№ 184-ФЗ от 27 декабря 2002 года) предусматривает обеспечение безопасности продукции, процессов производства, эксплуатации, хранения, перевозки, реализации и утилизации, т.е всех составляющих технологического процесса. Реализация подобного закона в Евросоюзе в середине 80-х годов привела к состоянию, когда травматизм, тем более смертельный отсутствует полностью. К сожалению в ЭУ России до сих пор применяется такой травмоопасный процесс, как работы под напряжением и вблизи от токоведущих частей, находящихся под напряжением. Например, отказ от работ под напряжением и вблизи от напряжения в ОАО «РЖД» полностью устранит смертельный травматизм. 36
ТР ТС 004/2011 « О безопасности низковольтного оборудования» подразделяет низковольтное электрическое оборудование по номинальному напряжению: переменного тока от 50 до 1000 В (включительно) постоянного тока от 75 до 1500 В (включительно). В соответствии с ПУЭ (глава 1.7) в электроустановках до 1000 В приняты системы защитного зануления и автоматического отключения TN : TN-C – система, в которой нейтраль источника питания глухо заземлена, а открытые проводящие части ЭУ присоединены к глухозаземленной нейтрали источника посредством нулевого защитного и рабочего проводников, совмещенных на всем их протяжении. TN-S – система, в которой нулевой защитный и нулевой рабочий проводники выполнены отдельно на всем их протяжении. В ЭУ до 1000 В могут применяться системы с изолированной нейтралью и с нулевым рабочим проводом и применением защитного заземляющего устройства : IT – система, в которой нейтраль источника питания изолирована от земли или заземлена через приборы и устройства, имеющие большое сопротивление, а открытые прводящие части ЭУ заземлены. ТТ – система, в которой нейтраль источника питания глухо заземлена, а открытые проводящие части ЭУ заземлены на независимое от нейтрали источника заземляющее устройство. 37

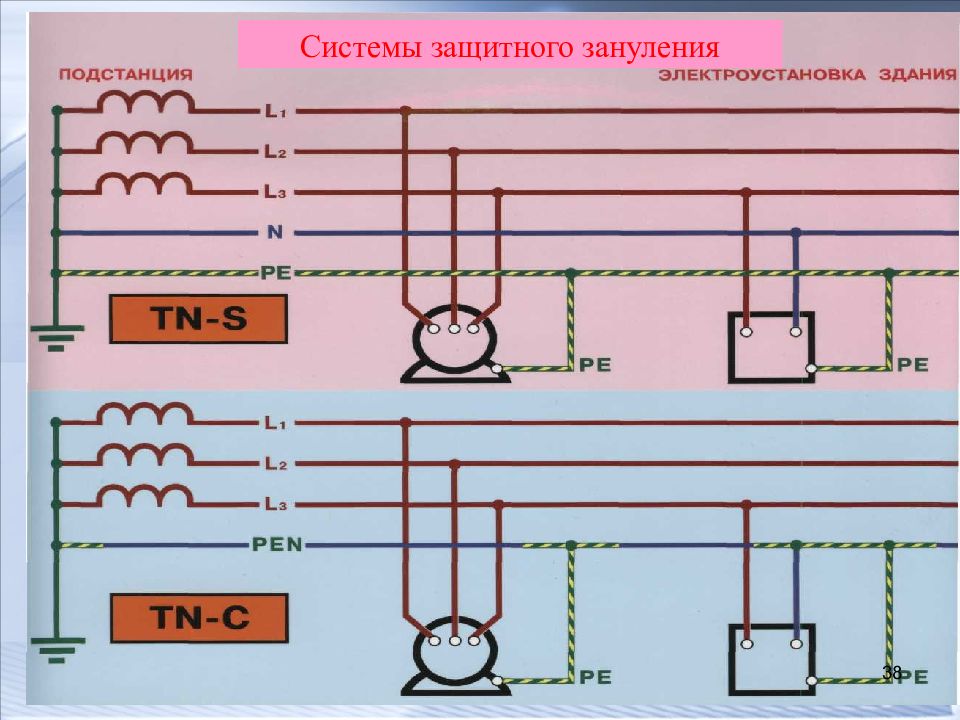

Системы защитного зануления 38
39 При применении в качестве защитных устройств дифференциальных аппаратов с током срабатывания ≤30 мА

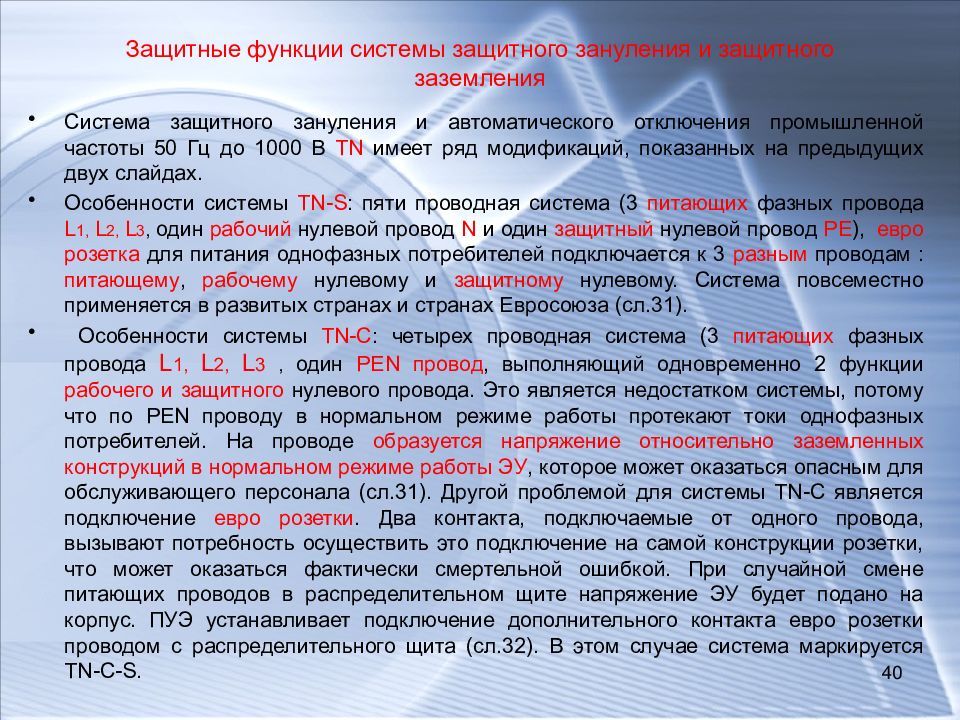

Система защитного зануления и автоматического отключения промышленной частоты 50 Гц до 1000 В TN имеет ряд модификаций, показанных на предыдущих двух слайдах. Особенности системы TN-S : пяти проводная система (3 питающих фазных провода L 1, L 2, L 3, один рабочий нулевой провод N и один защитный нулевой провод РЕ ), евро розетка для питания однофазных потребителей подключается к 3 разным проводам : питающему, рабочему нулевому и защитному нулевому. Система повсеместно применяется в развитых странах и странах Евросоюза (сл.31). Особенности системы Т N-C : четырех проводная система (3 питающих фазных провода L 1, L 2, L 3, один РЕ N провод, выполняющий одновременно 2 функции рабочего и защитного нулевого провода. Это является недостатком системы, потому что по PEN проводу в нормальном режиме работы протекают токи однофазных потребителей. На проводе образуется напряжение относительно заземленных конструкций в нормальном режиме работы ЭУ, которое может оказаться опасным для обслуживающего персонала (сл.31). Другой проблемой для системы TN-C является подключение евро розетки. Два контакта, подключаемые от одного провода, вызывают потребность осуществить это подключение на самой конструкции розетки, что может оказаться фактически смертельной ошибкой. При случайной смене питающих проводов в распределительном щите напряжение ЭУ будет подано на корпус. ПУЭ устанавливает подключение дополнительного контакта евро розетки проводом с распределительного щита (сл.32). В этом случае система маркируется TN-C-S. 40

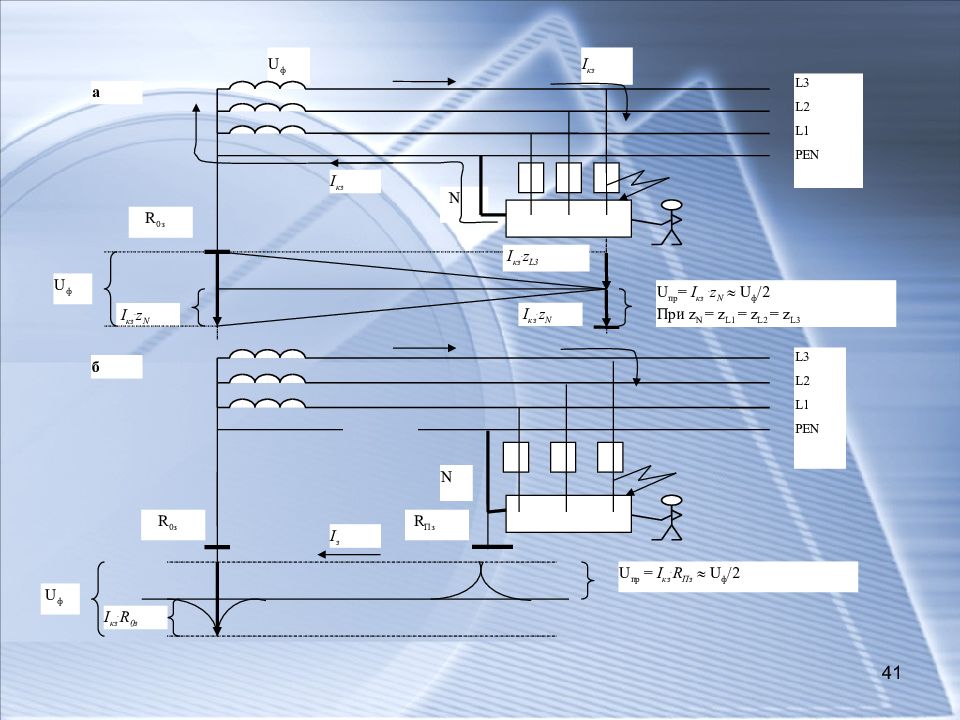

N U ф I кз R 0з U пр = I кз. z N U ф /2 При z N = z L1 = z L2 = z L3 I кз. z N U ф I кз. z N L3 L2 L1 PEN I кз I кз. z L3 L3 L2 L1 PEN I з R 0з R Пз U пр = I кз. R Пз U ф /2 I кз. R 0з U ф а б N 41

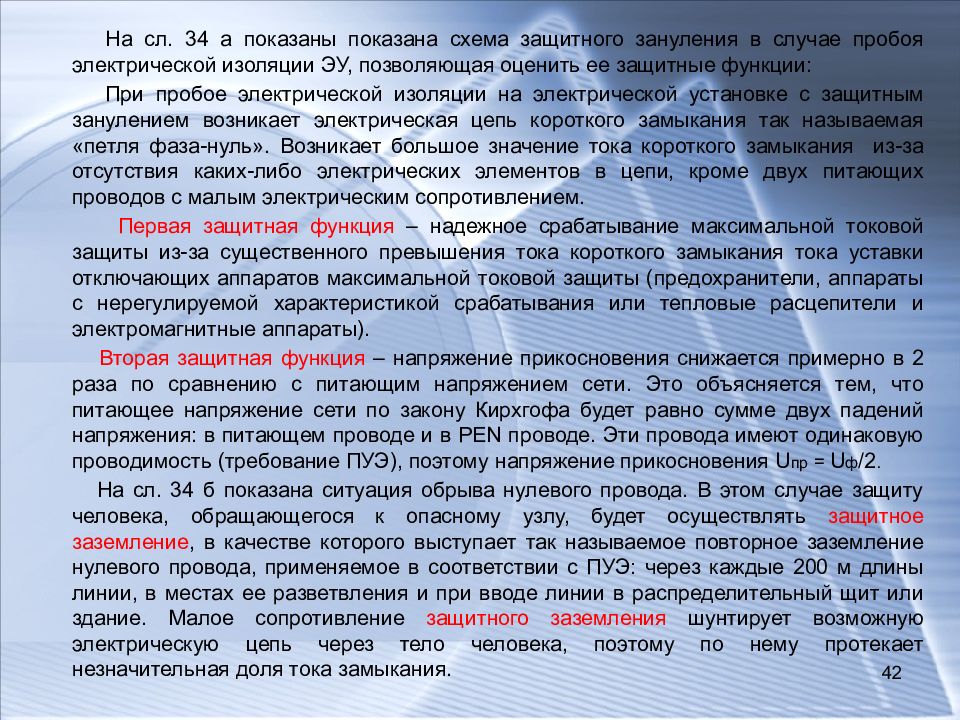

На сл. 34 а показаны показана схема защитного зануления в случае пробоя электрической изоляции ЭУ, позволяющая оценить ее защитные функции: При пробое электрической изоляции на электрической установке с защитным занулением возникает электрическая цепь короткого замыкания так называемая «петля фаза-нуль». Возникает большое значение тока короткого замыкания из-за отсутствия каких-либо электрических элементов в цепи, кроме двух питающих проводов с малым электрическим сопротивлением. Первая защитная функция – надежное срабатывание максимальной токовой защиты из-за существенного превышения тока короткого замыкания тока уставки отключающих аппаратов максимальной токовой защиты (предохранители, аппараты с нерегулируемой характеристикой срабатывания или тепловые расцепители и электромагнитные аппараты). Вторая защитная функция – напряжение прикосновения снижается примерно в 2 раза по сравнению с питающим напряжением сети. Это объясняется тем, что питающее напряжение сети по закону Кирхгофа будет равно сумме двух падений напряжения: в питающем проводе и в РЕ N проводе. Эти провода имеют одинаковую проводимость (требование ПУЭ), поэтому напряжение прикосновения U пр = U ф /2. На сл. 34 б показана ситуация обрыва нулевого провода. В этом случае защиту человека, обращающегося к опасному узлу, будет осуществлять защитное заземление, в качестве которого выступает так называемое повторное заземление нулевого провода, применяемое в соответствии с ПУЭ: через каждые 200 м длины линии, в местах ее разветвления и при вводе линии в распределительный щит или здание. Малое сопротивление защитного заземления шунтирует возможную электрическую цепь через тело человека, поэтому по нему протекает незначительная доля тока замыкания. 42
Исполнение электрооборудования в ЭУ до 1000 В Классы исполнения электрооборудования по ГОСТ 12.2.007.0. и ГОСТ Р МЭК 536-94: 0 – наличие рабочей изоляции, отсутствие элемента для заземления; 0 I – наличие рабочей изоляции и элемента для заземления; I – присоединение элемента для заземления к нулевому защитному РЕ -проводнику электроустановки; II – наличие рабочей и дополнительной изоляции; двойная (усиленная) изоляция; отсутствие элемента для заземления; III – отсутствие внутренних и внешних электрических цепей напряжением свыше 42 В. В соответствии с Техническим регламентом Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования» для производителей продукции установлены только 2 класса исполнения I и II. 43
Назовите основные нормативные правовые документы при эксплуатации электроустановок ? Перечислите основные опасные и вредные факторы в электроустановках ? Какие основные направления работы входят в систему обеспечения электробезопасности ? Что включают в себя организационные мероприятия для обеспечения безопасности работ ? Что включают в себя технические мероприятия для обеспечения безопасности работ? Какие технические средства защиты персонала используются в электроустановках? Какие регламентные проверки и ремонты оборудования включаются в график планово-предупредительного ремонта электрооборудования? Какие виды плакатов применяются в электроустановках? Механизм действия электрического тока при случайном прикосновении в электроустановках до 1000 В? Механизм действия электрического тока при случайном прикосновении в электроустановках выше 1000 В? 44
От каких факторов зависит степень действия электрического тока на организм человека при случайном прикосновении к токоведущим частям? Какие показатели статистического метода анализа травматизма наиболее часто используются на практике? Какая организационная мера на Ваш взгляд устранит смертельный травматизм от электрической травмы в вашей организации? Какие системы защитного зануления Т N в электроустановках переменного тока до 1000 В Вы знаете и их основные отличия? В чем состоят основные защитные функции защитного зануления? В чем состоят основные защитные функции защитного заземления? Основные классы исполнения эксплуатируемого электрооборудования? Основные классы исполнения выпускаемого электрооборудования? Что собой представляет исполнение оборудования I класса? Что собой представляет исполнение оборудования II класса? 45
