Судовые вспомогательные механизмы и системы
  • Судовые вспомогательные механизмы и системы
  • Классификация поршневых насосов
  • Воздушный колпак
  • Конструкция поршневых насосов
  • Центробежный насос типа «К»
  • Судовые вспомогательные механизмы и системы
  • Шестеренчатый насос
  • Винтовой насос
  • Осевой насос
  • Вихревой насос
  • Судовые вентиляторы
  • Классификация судовых систем
  • Классификация арматуры

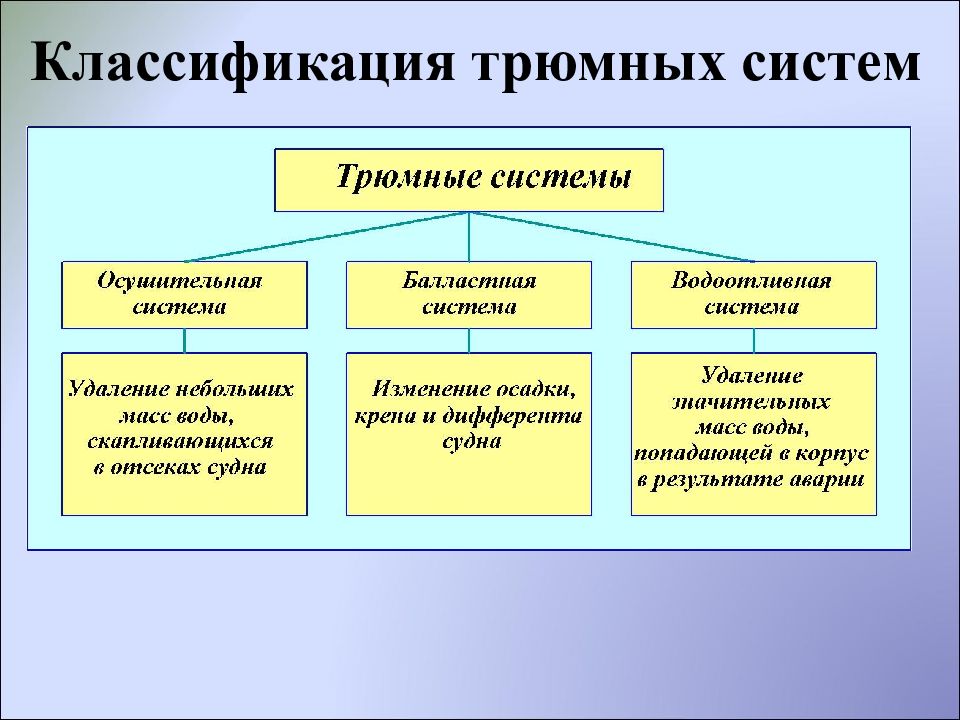

  • Классификация трюмных систем
  • Балластная система
  • Осушительная система
  • Санитарные системы
  • Система водоснабжения
  • Станция приготовления питьевой воды «Озон-0,5»
  • Системы отопления
  • Классификация противопожарных систем
  • Судовые вспомогательные механизмы и системы
  • Система водотушения
  • Система пенотушения и жидкостного тушения
  • Система углекислотного пожаротушения
  • Виды рулевых приводов
  • Гидравлическая рулевая машина
  • Электрическая рулевая машина
  • Электроручной брашпиль
  • Типы шлюпбалок
  • Шлюпочная лебедка
  • Водогрейный котел
  • Утилизационный котел
  • Специальные системы наливных судов
  • Гидравлический дыхательный клапан
  • Буксирная лебедка
  • Принцип действия автосцепов
  • Механизмы грузовых устройств
1/38

Изображение слайда

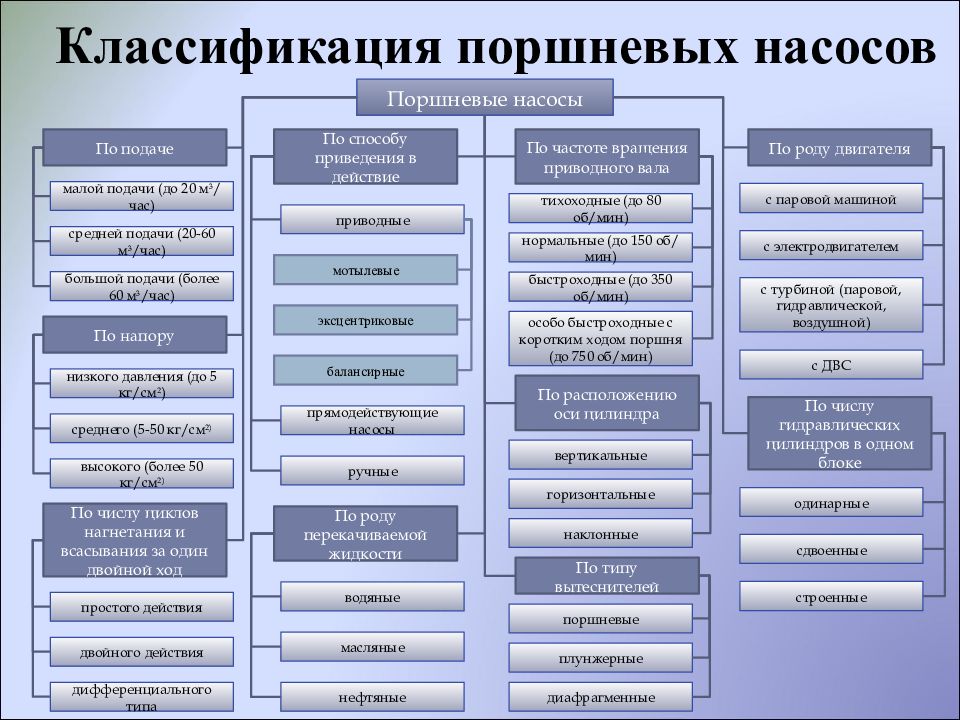

Поршневые насосы По подаче малой подачи (до 20 м 3 /час) средней подачи (20-60 м 3 /час) большой подачи (более 60 м 3 /час) По напору низкого давления (до 5 кг/см 2 ) среднего (5-50 кг/см 2) в ысокого (более 50 кг/см 2) По роду двигателя с паровой машиной с электродвигателем с турбиной (паровой, гидравлической, воздушной) с ДВС По способу приведения в действие прямодействующие насосы ручные приводные мотылевые эксцентриковые балансирные По частоте вращения приводного вала тихоходные (до 80 об/мин) нормальные (до 150 об/мин) быстроходные (до 350 об/мин) особо быстроходные с коротким ходом поршня (до 750 об/мин) По роду перекачиваемой жидкости водяные масляные нефтяные По числу гидравлических цилиндров в одном блоке одинарные сдвоенные строенные По расположению оси цилиндра вертикальные горизонтальные наклонные По типу вытеснителей плунжерные поршневые диафрагменные По числу циклов нагнетания и всасывания за один двойной ход простого действия двойного действия дифференциального типа

Изображение слайда

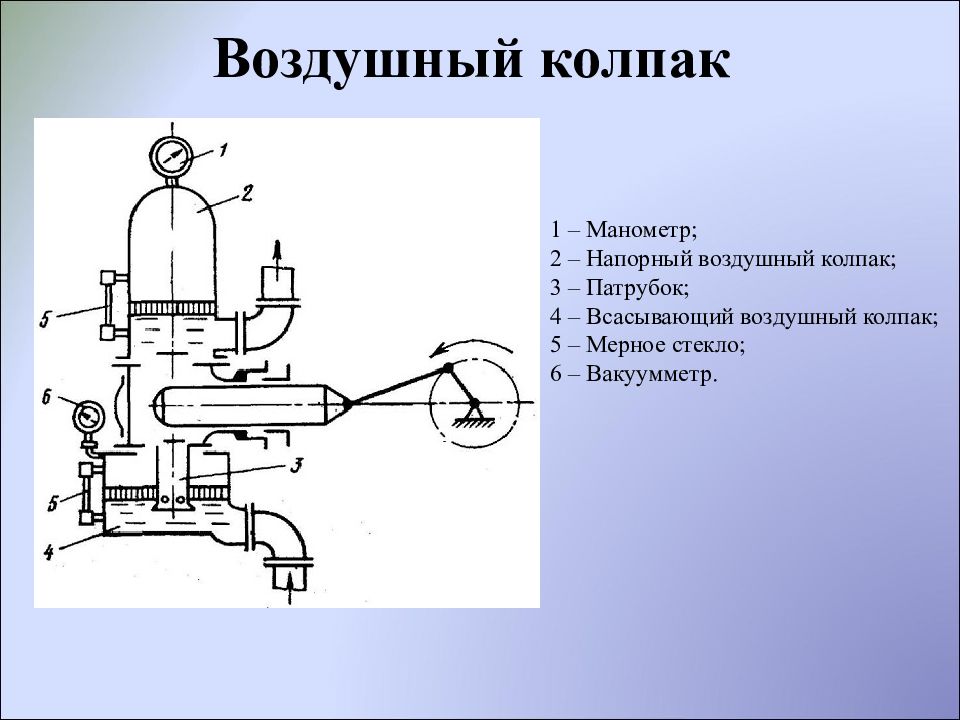

Слайд 3: Воздушный колпак

1 – Манометр; 2 – Напорный воздушный колпак; 3 – Патрубок; 4 – Всасывающий воздушный колпак; 5 – Мерное стекло; 6 – Вакуумметр.

Изображение слайда

Слайд 4: Конструкция поршневых насосов

Цилиндр; Поршень; Шток; Расходный резервуар; Всасывающий трубопровод; Всасывающий клапан; Рабочая камера; Нагнетательный клапан; Напорный трубопровод. 1 – вспомогательная камера; 2 – нагнетательный трубопровод; 3 – сальник; 4 – поршень; 5 – цилиндр; 6 – нагнетательный клапан; 7 – всасывающий клапан. Поршневой насос двойного действия Поршневой насос простого действия Поршневой насос дифференциального типа

Изображение слайда

Слайд 5: Центробежный насос типа «К»

1 – Рабочее колесо; 2 – Пробка; 3 – Пробка спуска воздуха; 4 – Напорный патрубок; 5 – Шпилька; 6 – Втулка; 7 – Вал; 8 – Шариковый подшипник; 9 – Масломерник; 10 – Шариковый подшипник; 11 – Муфта МУВП; 12 – Крышка сальника; 13 – Сальниковая набивка; 14 – Кольцо; 15 – Опорная стойка; 16 – Пробка; 17 – Корпус; 18 – Уплотняющее кольцо; 19 – Крышка корпуса; 20 – Колпачковая гайка.

Изображение слайда

Слайд 6

Принцип работы эжектора 1 – приемный патрубок; 2 – сопло; 3 – камера смешения; 4 – цилиндрическое горло; 5 – диффузор.

Изображение слайда

Слайд 7: Шестеренчатый насос

1 – Крышка корпуса; 2 – Ведомая шестерня; 3,4 – Резиновое уплотнительное кольцо; 5 – Втулка; 6 – Ведущая шестерня; 7 – Корпус; 8 – Планка; 9 – Проволока; 10 – Резиновое уплотнительное кольцо; 11 – Пластина. Шестеренчатый насос типа НШ Шестеренчатый насос

Изображение слайда

Слайд 8: Винтовой насос

1 — ведущий вал; 2 — ведомые винты; 3 — предохранительно-перепускной клапан.

Изображение слайда

Слайд 9: Осевой насос

1 – Аварийный патрубок; 2 – Подшипники; 3 – Корпус; 4 – Обтекатель; 5 – Направляющие лопасти; 6 – Защитное кольцо; 7 – Рабочее колесо; 8 – Приемный патрубок. Осевой насос

Изображение слайда

Слайд 10: Вихревой насос

1 – Рабочее колесо; 2 – Колпак; 3 – Вал; 4 – Кронштейн; 5 – Сальниковая набивка; 6 – Корпус; 7 – Крышка корпуса. Вихревой насос

Изображение слайда

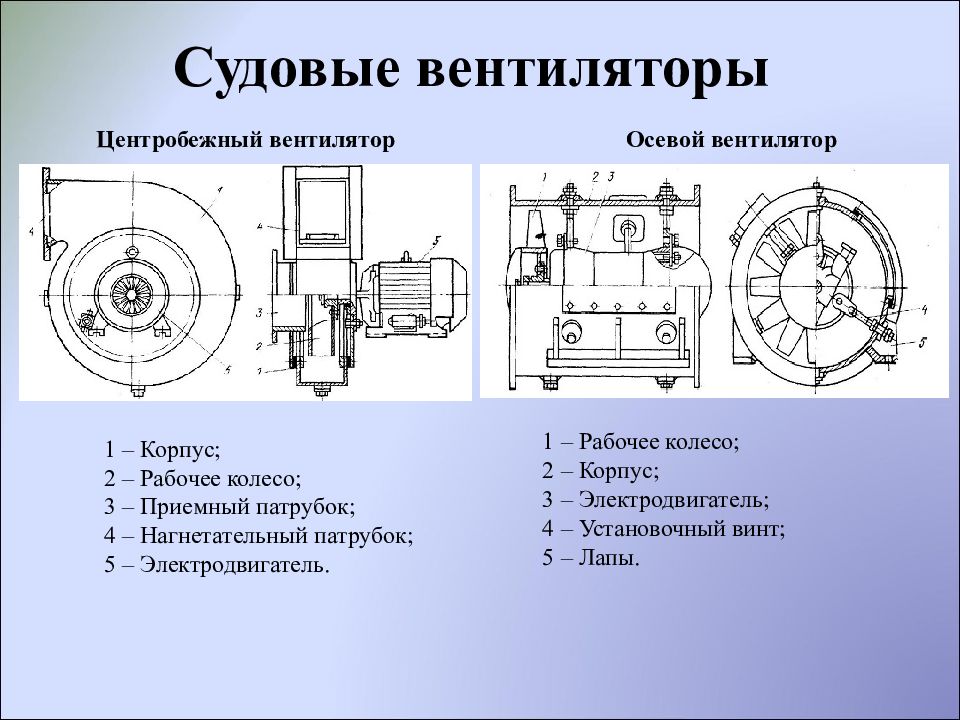

Слайд 11: Судовые вентиляторы

1 – Рабочее колесо; 2 – Корпус; 3 – Электродвигатель; 4 – Установочный винт; 5 – Лапы. Судовые вентиляторы Центробежный вентилятор Осевой вентилятор 1 – Корпус; 2 – Рабочее колесо; 3 – Приемный патрубок; 4 – Нагнетательный патрубок; 5 – Электродвигатель.

Изображение слайда

Изображение слайда

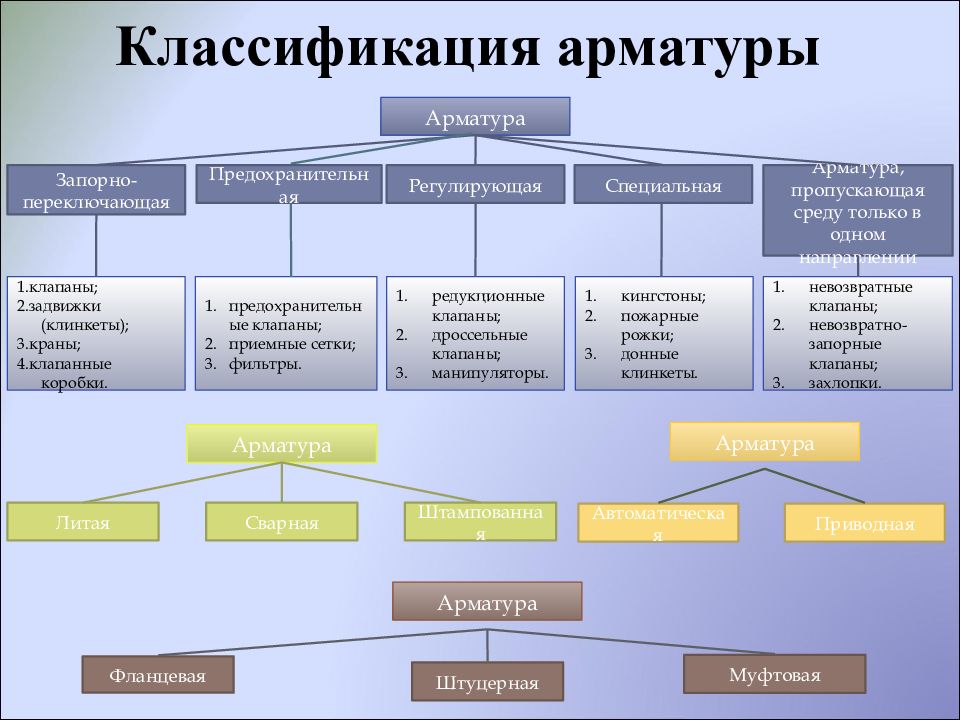

Слайд 13: Классификация арматуры

Запорно-переключающая 1.клапаны; 2.задвижки (клинкеты); 3.краны; 4.клапанные коробки. Предохранительная предохранительные клапаны; приемные сетки; фильтры. Арматура, пропускающая среду только в одном направлении невозвратные клапаны; невозвратно-запорные клапаны; захлопки. Регулирующая редукционные клапаны; дроссельные клапаны; манипуляторы. Специальная кингстоны; пожарные рожки; донные клинкеты. Арматура Литая Сварная Штампованная Автоматическая Приводная Фланцевая Штуцерная Муфтовая Арматура Арматура Арматура

Изображение слайда

Изображение слайда

Слайд 15: Балластная система

1 – Приемник; 2 – Невозвратно-запорный клапан; 3 – Клапанная коробка; 4 – Насос; 5 – Днищевой кингстон.

Изображение слайда

Слайд 16: Осушительная система

1 – Приемная сетка; 2 – Невозвратно-запорная клапанная коробка; 3 – Осушительный насос; 4 – Невозвратно-запорный клапан; 5 – Труба аварийной выкачки подсланевых вод; 6 – Запорный клапан; 7 – Грязевая коробка; 8 – Трехходовой кран; 9 – Цистерна подсланевых вод.

Изображение слайда

Слайд 17: Санитарные системы

Изображение слайда

Слайд 18: Система водоснабжения

1 - ящик забортной воды; 2 - магистраль забортной воды; 3 - унитаз; 4 - ванное помещение; 5 - трубопровод холодной питьевой воды; 6 - душ; 7 - прачечная; 8 - умывальник; 9 - кипятильник типа «Титан»; 10 - магистраль горячей воды; 11 - водоподогреватель; 12 - ручной насос питьевой воды; 13 - санитарный насос, подающий воду в пневмоцистерну; 14 - предохранительный клапан; 15 – пневмоцистерна; 16 - реле санитарного насоса; 17 - невозвратный клапан; 18 - труба для подачи воздуха; 19 - заборное устройство питьевой воды; 20 - бактерицидные лампы; 21 - цистерна для хранения питьевой воды; 22 - реле насоса питьевой воды; 23 - электролизер; 24 - песочный фильтр; 25 - пневмоцистерна забортной воды; 26 - насосы забортной воды

Изображение слайда

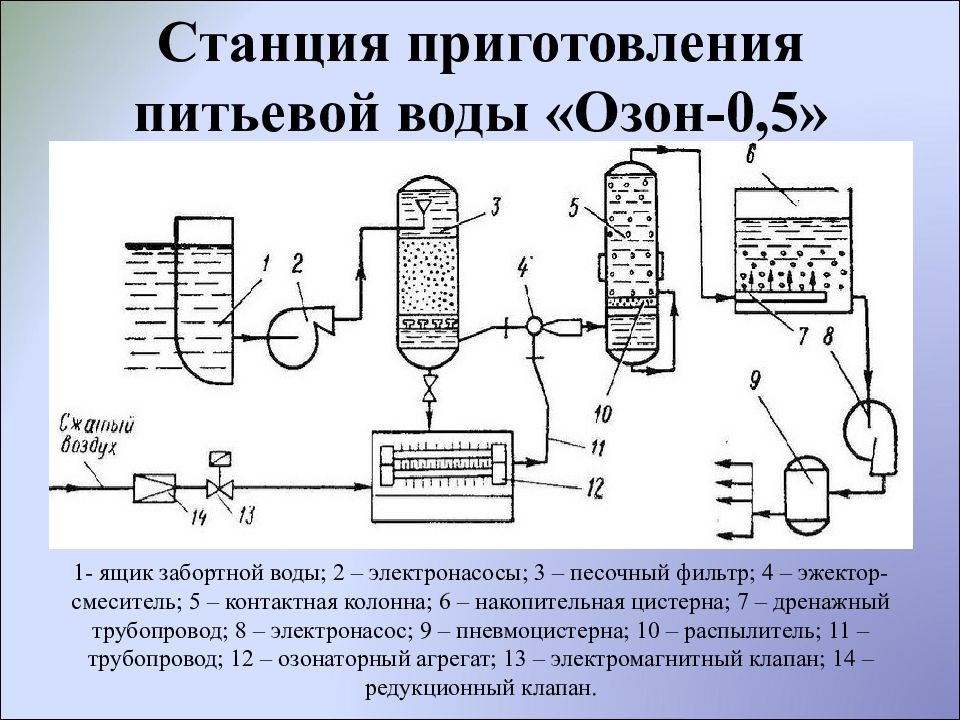

Слайд 19: Станция приготовления питьевой воды «Озон-0,5»

1- ящик забортной воды; 2 – электронасосы; 3 – песочный фильтр; 4 – эжектор-смеситель; 5 – контактная колонна; 6 – накопительная цистерна; 7 – дренажный трубопровод; 8 – электронасос; 9 – пневмоцистерна; 10 – распылитель; 11 – трубопровод; 12 – озонаторный агрегат; 13 – электромагнитный клапан; 14 – редукционный клапан.

Изображение слайда

Слайд 20: Системы отопления

Изображение слайда

Слайд 21: Классификация противопожарных систем

Изображение слайда

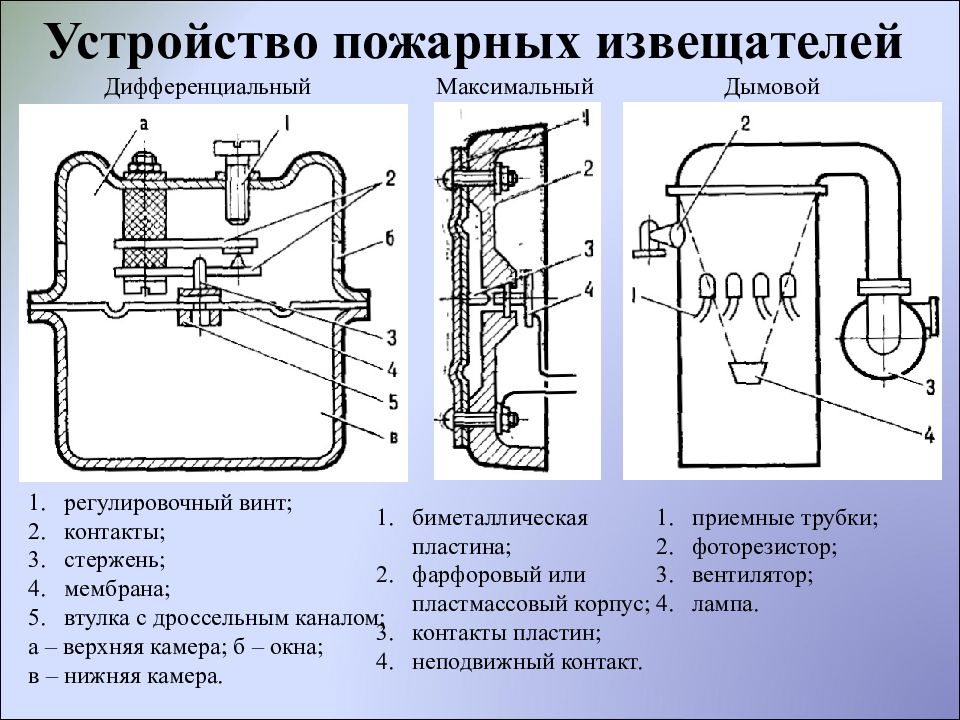

Слайд 22

Максимальный Дифференциальный Дымовой биметаллическая пластина; фарфоровый или пластмассовый корпус; контакты пластин; неподвижный контакт. регулировочный винт; контакты; стержень; мембрана; втулка с дроссельным каналом; а – верхняя камера; б – окна; в – нижняя камера. приемные трубки; фоторезистор; вентилятор; лампа. Устройство пожарных извещателей

Изображение слайда

Слайд 23: Система водотушения

1 – Кран пожарный; 2 – Кольцевая магистраль; 3 – Разобщительный клапан; 4 – Кингстон; 5 – Пожарный насос; 6 – Ящик забортной воды.

Изображение слайда

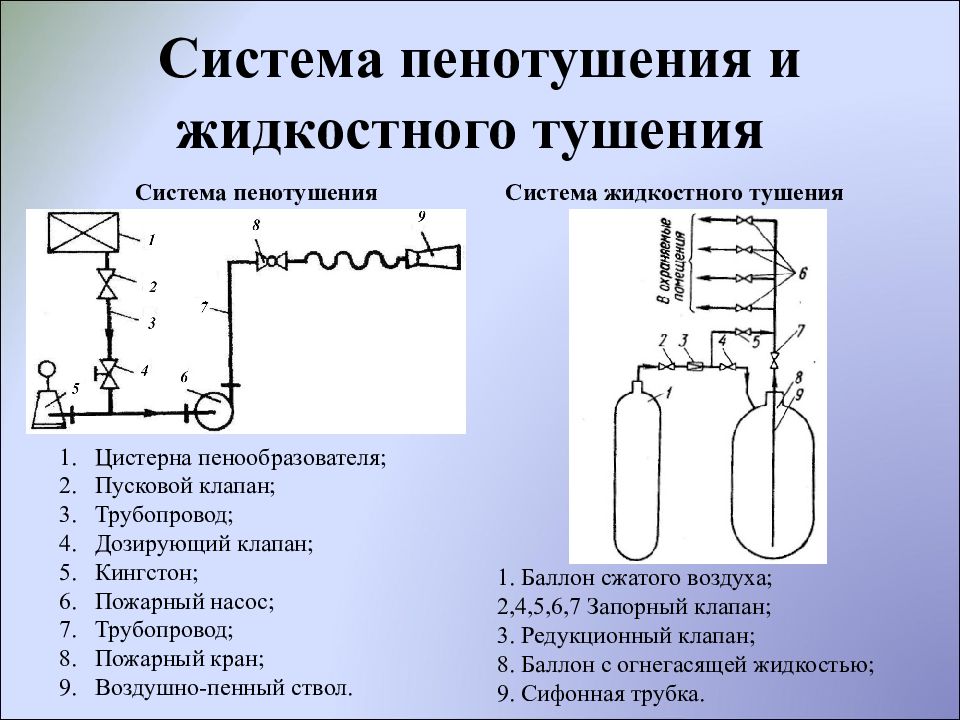

Слайд 24: Система пенотушения и жидкостного тушения

Цистерна пенообразователя; Пусковой клапан; Трубопровод; Дозирующий клапан; Кингстон; Пожарный насос; Трубопровод; Пожарный кран; Воздушно-пенный ствол. Система пенотушения Система жидкостного тушения 1. Баллон сжатого воздуха; 2,4,5,6,7 Запорный клапан; 3. Редукционный клапан; 8. Баллон с огнегасящей жидкостью; 9. Сифонная трубка.

Изображение слайда

Слайд 25: Система углекислотного пожаротушения

1 - батареи углекислотных баллонов; 2 - сервомеханизм; 3 - трубы открытия сервомеханизмов; 4 - трехходовой клапан; 5 - распределительный коллектор грузовых трюмов и малярной; 6 - шкаф визуального обнаружения дыма; 7 -приемная станция дымовой системы обнаружения пожара; 8 - трубопровод в малярную; 9 - в грузовые трюмы; 10 - в МО; 11 - сигнальный свисток; 12 -автоматический клапан системы предупредительной сигнализации; 13 - клапан пуска углекислоты в МО; 14 - манометр; 15 - клапан группового открытия выпускных головок углекислотных баллонов; 16 - рукоятка открытия выпускных головок пусковых баллонов; 17 - шкаф управления пуском углекислоты в МО; 18 — пусковые углекислотные баллоны; 19 - электровыключатель вентиляторов МО; 20 -запорный клапан на трубопроводе к распределительному коллектору в рулевой рубке; 21 - пусковые баллоны сжатого воздуха

Изображение слайда

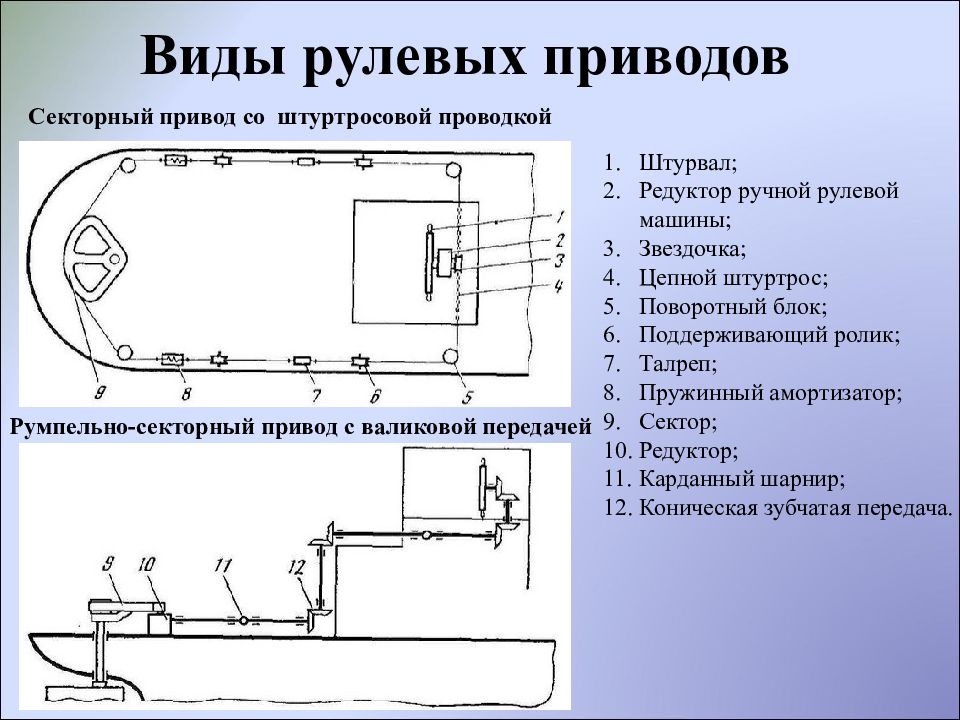

Слайд 26: Виды рулевых приводов

Секторный привод со штуртросовой проводкой Румпельно-секторный привод с валиковой передачей Штурвал; Редуктор ручной рулевой машины; Звездочка; Цепной штуртрос; Поворотный блок; Поддерживающий ролик; Талреп; Пружинный амортизатор; Сектор; Редуктор; Карданный шарнир; Коническая зубчатая передача.

Изображение слайда

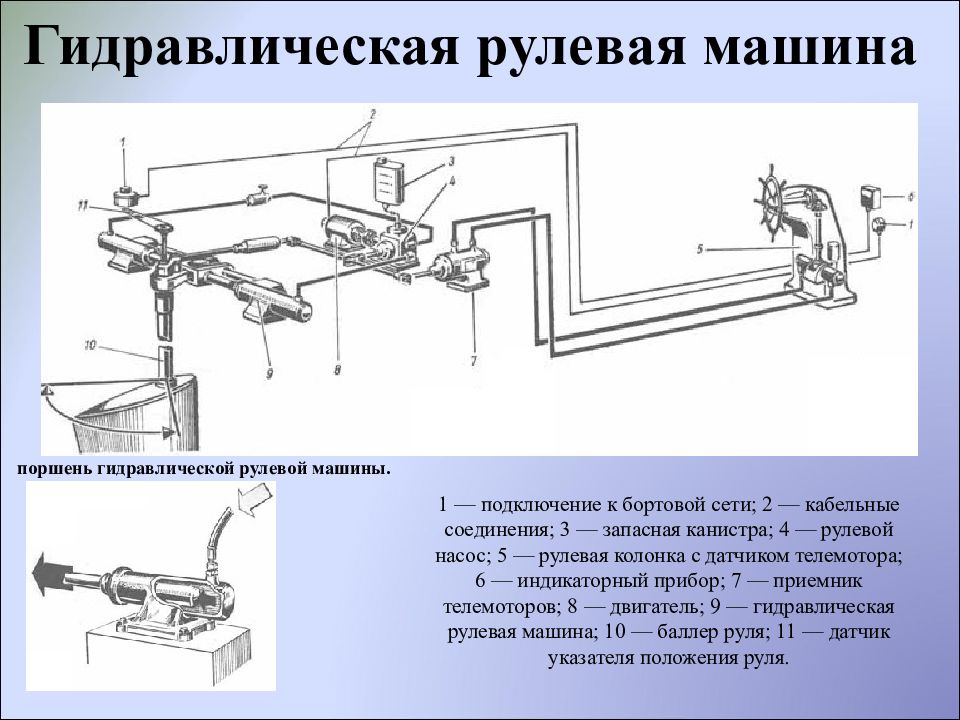

Слайд 27: Гидравлическая рулевая машина

поршень гидравлической рулевой машины. 1 — подключение к бортовой сети; 2 — кабельные соединения; 3 — запасная канистра; 4 — рулевой насос; 5 — рулевая колонка с датчиком телемотора; 6 — индикаторный прибор; 7 — приемник телемоторов; 8 — двигатель; 9 — гидравлическая рулевая машина; 10 — баллер руля; 11 — датчик указателя положения руля.

Изображение слайда

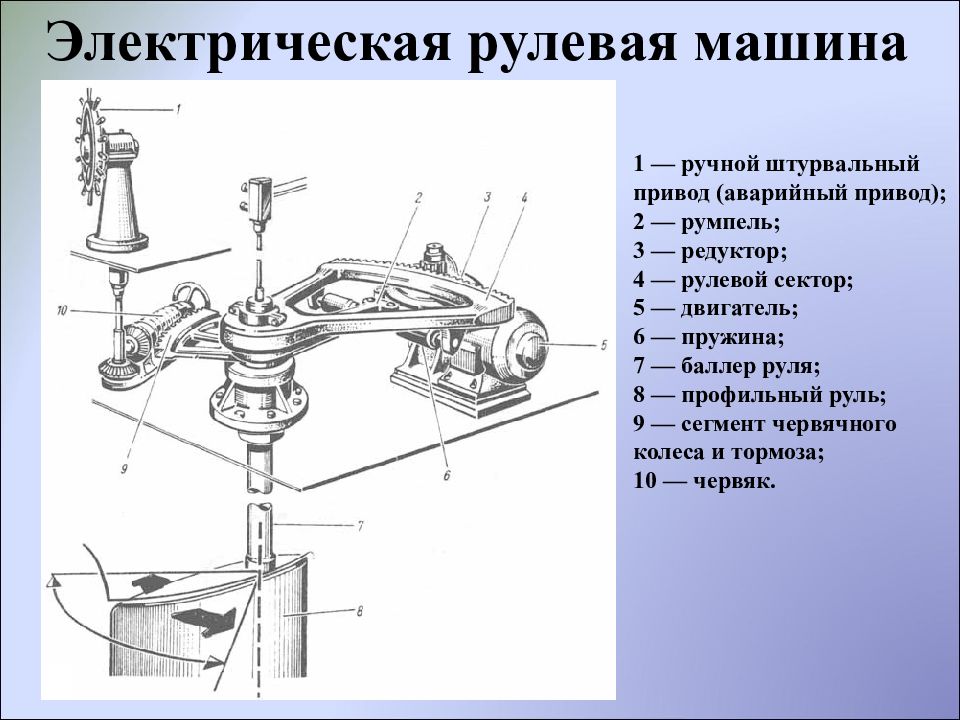

Слайд 28: Электрическая рулевая машина

1 — ручной штурвальный привод (аварийный привод); 2 — румпель; 3 — редуктор; 4 — рулевой сектор; 5 — двигатель; 6 — пружина; 7 — баллер руля; 8 — профильный руль; 9 — сегмент червячного колеса и тормоза; 10 — червяк.

Изображение слайда

Слайд 29: Электроручной брашпиль

1 – турачки; 2, 6, 9, 10 – подшипники качения; 3 – ленточный тормоз; 4 – цепные звездочки; 5 – кулачковые муфты; 7 – цилиндрическая передача; 8 – червячная передача; 11 – грузовой вал; 12 – эластичная муфта; 13 – электродвигатель; 14 – нормально замкнутый дисковый тормоз. Грузовой вал Кинематическая схема

Изображение слайда

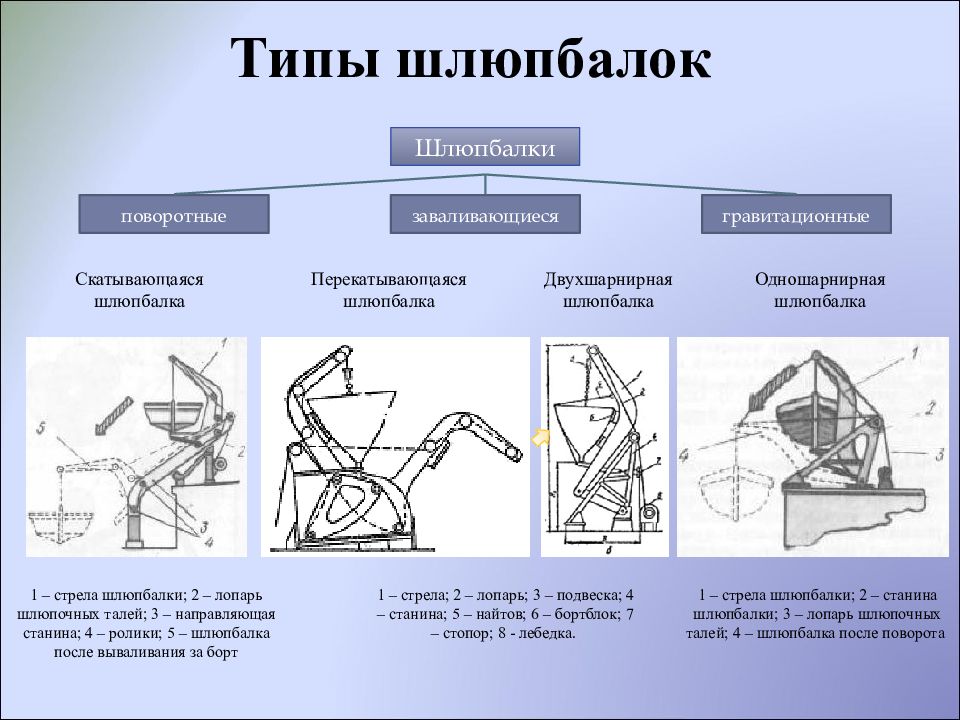

Слайд 30: Типы шлюпбалок

Шлюпбалки поворотные заваливающиеся гравитационные Скатывающаяся шлюпбалка Перекатывающаяся шлюпбалка Одношарнирная шлюпбалка Двухшарнирная шлюпбалка 1 – стрела шлюпбалки; 2 – лопарь шлюпочных талей; 3 – направляющая станина; 4 – ролики; 5 – шлюпбалка после вываливания за борт 1 – стрела шлюпбалки; 2 – станина шлюпбалки; 3 – лопарь шлюпочных талей; 4 – шлюпбалка после поворота 1 – стрела; 2 – лопарь; 3 – подвеска; 4 – станина; 5 – найтов; 6 – бортблок; 7 – стопор; 8 - лебедка.

Изображение слайда

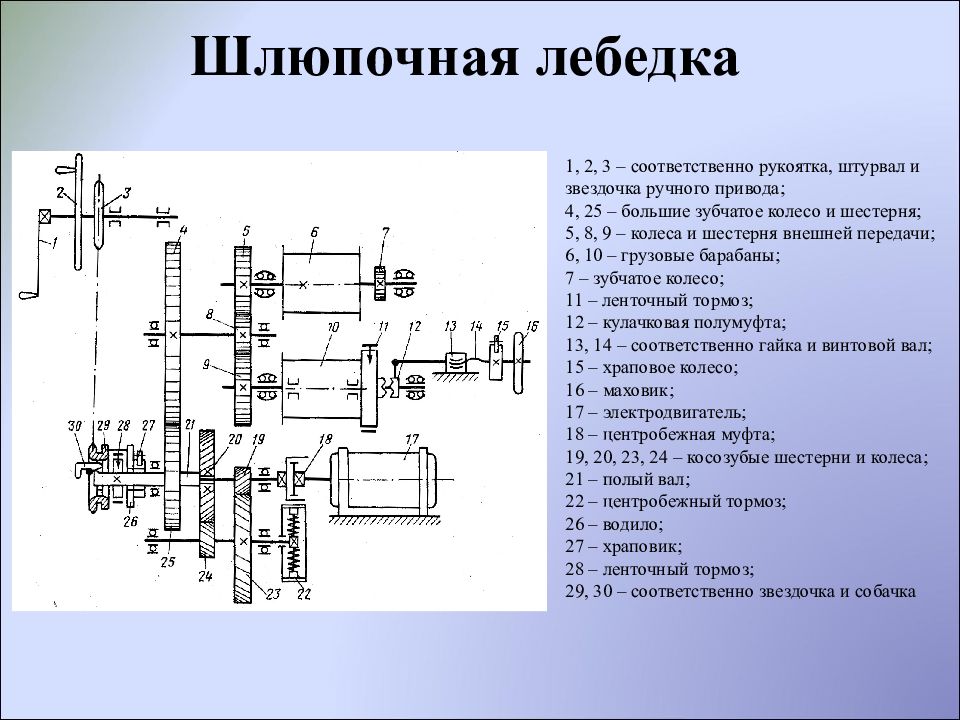

Слайд 31: Шлюпочная лебедка

1, 2, 3 – соответственно рукоятка, штурвал и звездочка ручного привода; 4, 25 – большие зубчатое колесо и шестерня; 5, 8, 9 – колеса и шестерня внешней передачи; 6, 10 – грузовые барабаны; 7 – зубчатое колесо; 11 – ленточный тормоз; 12 – кулачковая полумуфта; 13, 14 – соответственно гайка и винтовой вал; 15 – храповое колесо; 16 – маховик; 17 – электродвигатель; 18 – центробежная муфта; 19, 20, 23, 24 – косозубые шестерни и колеса; 21 – полый вал; 22 – центробежный тормоз; 26 – водило; 27 – храповик; 28 – ленточный тормоз; 29, 30 – соответственно звездочка и собачка

Изображение слайда

Слайд 32: Водогрейный котел

Изображение слайда

Слайд 33: Утилизационный котел

1 - котел; 2 - отвод уходящих газов; 3 - вход выхлопных газов; 4 - теплый ящик; 5 - питательный насос; 6 - отвод перегретого пара к турбогенератору; 7 - циркуляционный насос; 8 - сепаратор пара; 9 - отвод постоянного пара к потребителям.

Изображение слайда

Слайд 34: Специальные системы наливных судов

Изображение слайда

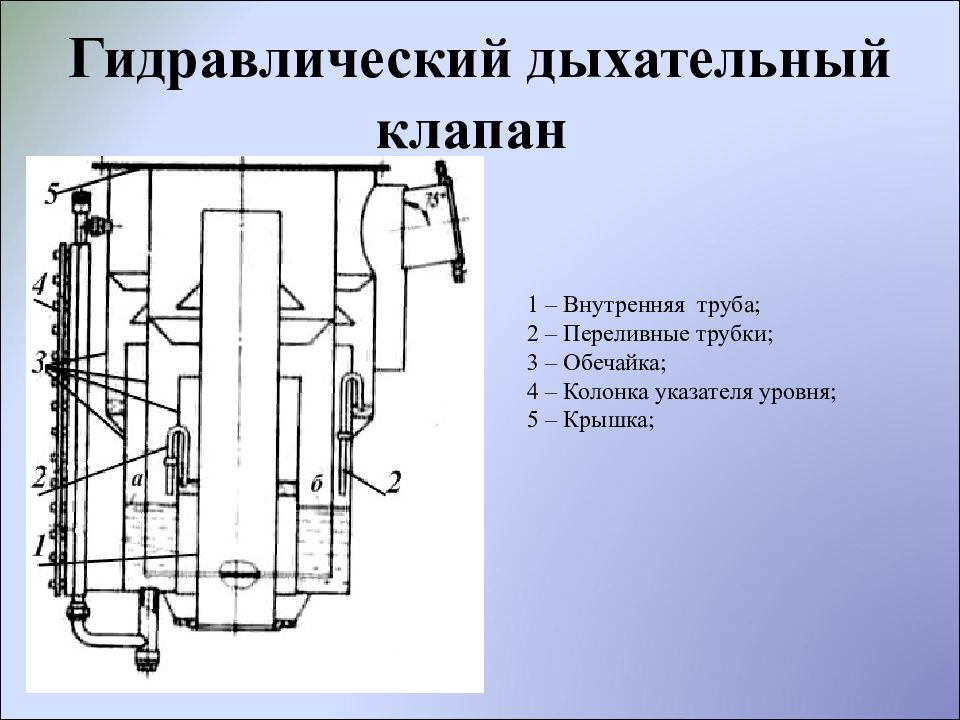

Слайд 35: Гидравлический дыхательный клапан

1 – Внутренняя труба; 2 – Переливные трубки; 3 – Обечайка; 4 – Колонка указателя уровня; 5 – Крышка; Гидравлический дыхательный клапан

Изображение слайда

Слайд 36: Буксирная лебедка

1 – Двигатель; 2 – Барабан; 3 – Грузовой вал; 4,11 – Соединительная муфта; 5,9 – Ленточный стопор; 6 – Отводной ролик; 7 – Канатоукладчик; 8 – Винт; 10 – Турачок; 12 – Цепная звездочка; 13 – Редуктор.

Изображение слайда

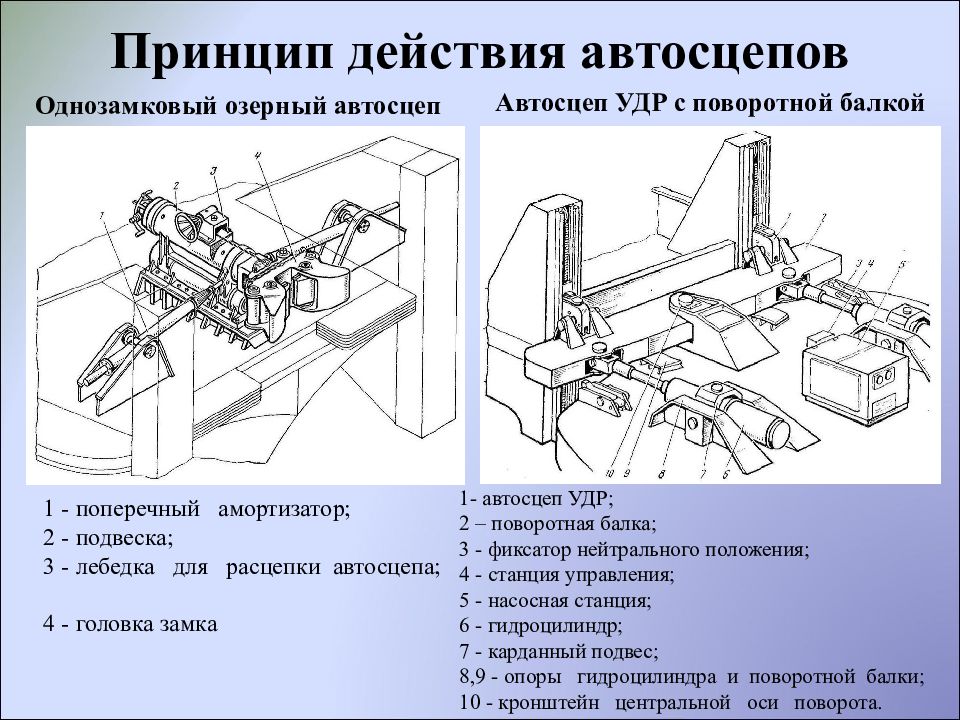

Слайд 37: Принцип действия автосцепов

Однозамковый озерный автосцеп 1 - поперечный амортизатор; 2 - подвеска; 3 - лебедка для расцепки автосцепа; 4 - головка замка Автосцеп УДР с поворотной балкой 1- автосцеп УДР; 2 – поворотная балка; 3 - фиксатор нейтрального положения; 4 - станция управления; 5 - насосная станция; 6 - гидроцилиндр; 7 - карданный подвес; 8,9 - опоры гидроцилиндра и поворотной балки; 10 - кронштейн центральной оси поворота.

Изображение слайда

Последний слайд презентации: Судовые вспомогательные механизмы и системы: Механизмы грузовых устройств

1 – Стрела; 2 – Грузозахватный крюк; 3 – Подкрановый рельс; 4 – Опорные катки портала; Механизмы грузовых устройств Судовой портальный кран грузоподъемностью 3,2 тонны

Изображение слайда
