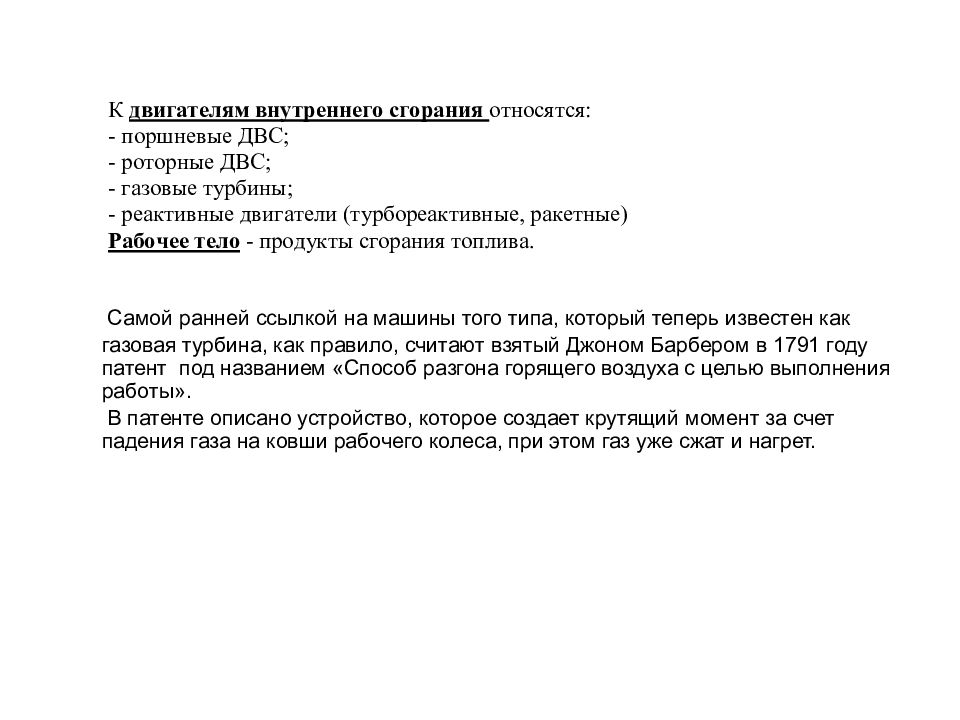

ОСНОВНЫЕ ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ

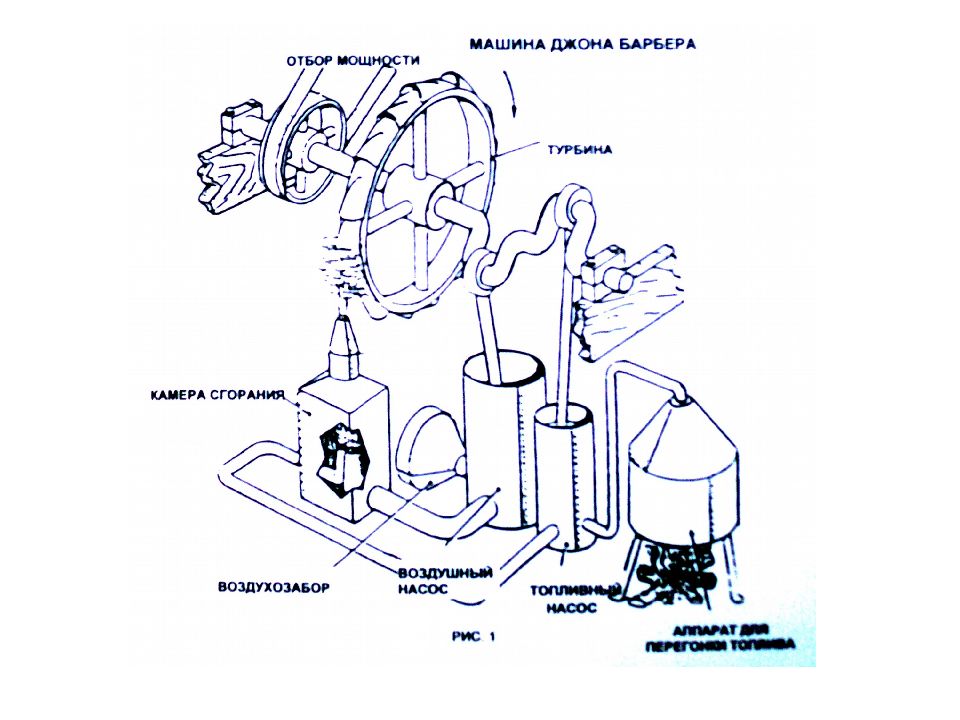

Самой ранней ссылкой на машины того типа, который теперь известен как газовая турбина, как правило, считают взятый Джоном Барбером в 1791 году патент под названием «Способ разгона горящего воздуха с целью выполнения работы». В патенте описано устройство, которое создает крутящий момент за счет падения газа на ковши рабочего колеса, при этом газ уже сжат и нагрет.

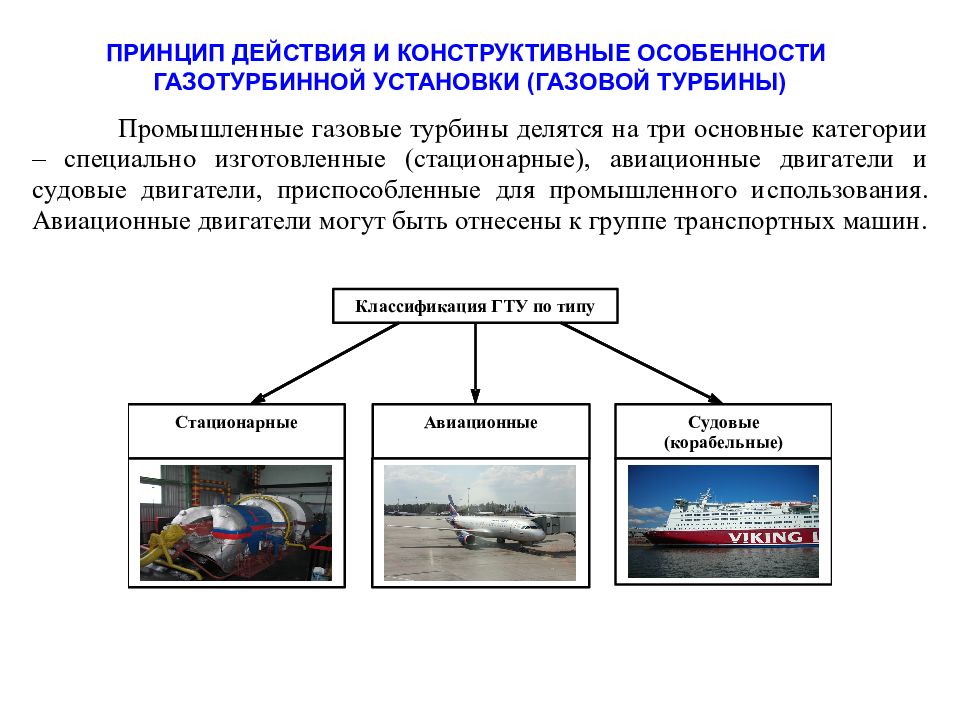

ПРИНЦИП ДЕЙСТВИЯ И КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ ГАЗОТУРБИННОЙ УСТАНОВКИ (ГАЗОВОЙ ТУРБИНЫ)
СХЕМА ОДНОВАЛЬНОЙ ГАЗОТУРБИННОЙ УСТАНОВКИ

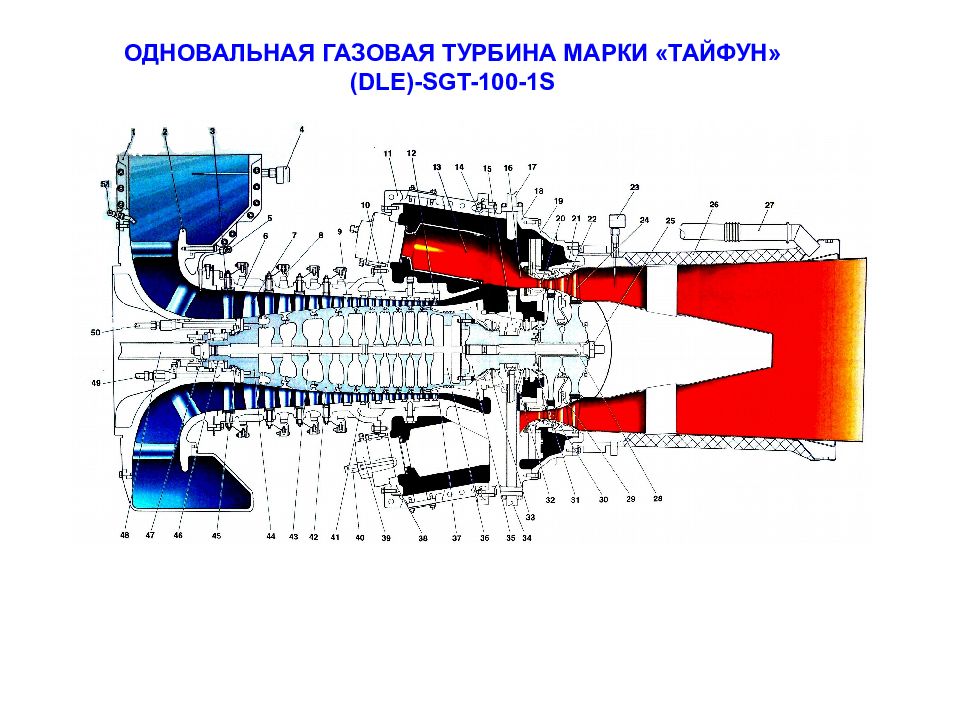

ОДНОВАЛЬНАЯ ГАЗОВАЯ ТУРБИНА МАРКИ «ТАЙФУН» ( DLE )- SGT -100-1 S

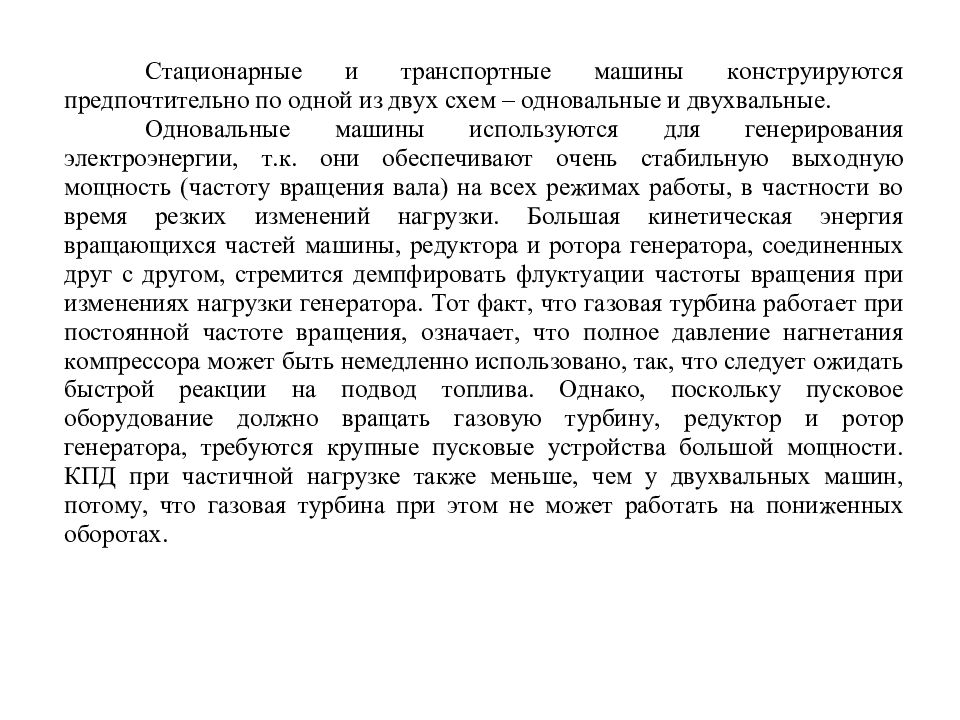

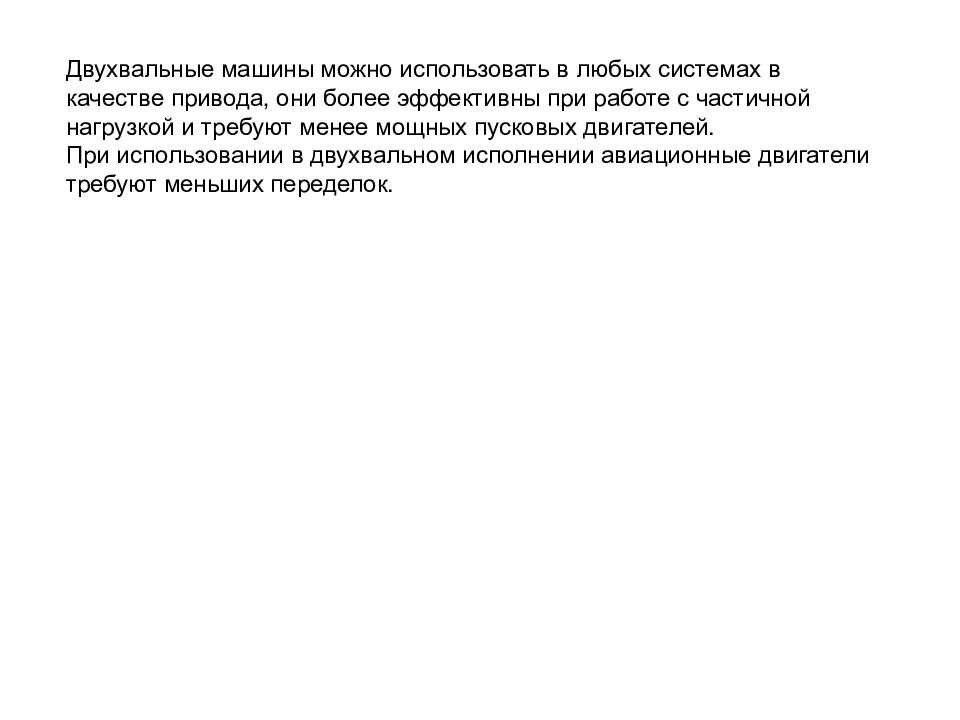

Двухвальные машины можно использовать в любых системах в качестве привода, они более эффективны при работе с частичной нагрузкой и требуют менее мощных пусковых двигателей. При использовании в двухвальном исполнении авиационные двигатели требуют меньших переделок.

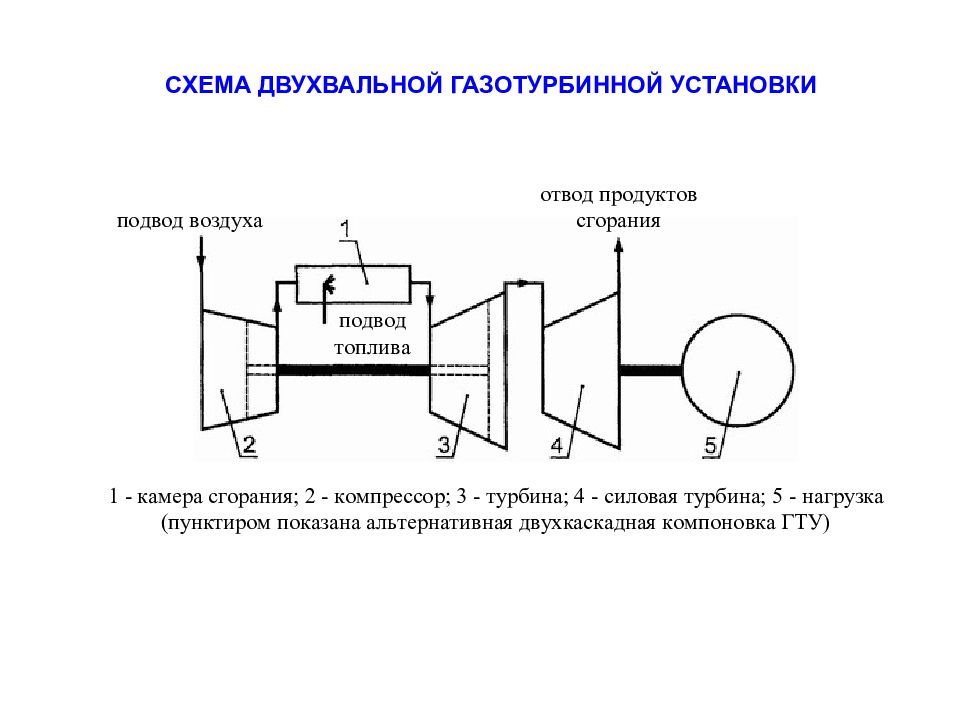

СХЕМА ДВУХВАЛЬНОЙ ГАЗОТУРБИННОЙ УСТАНОВКИ

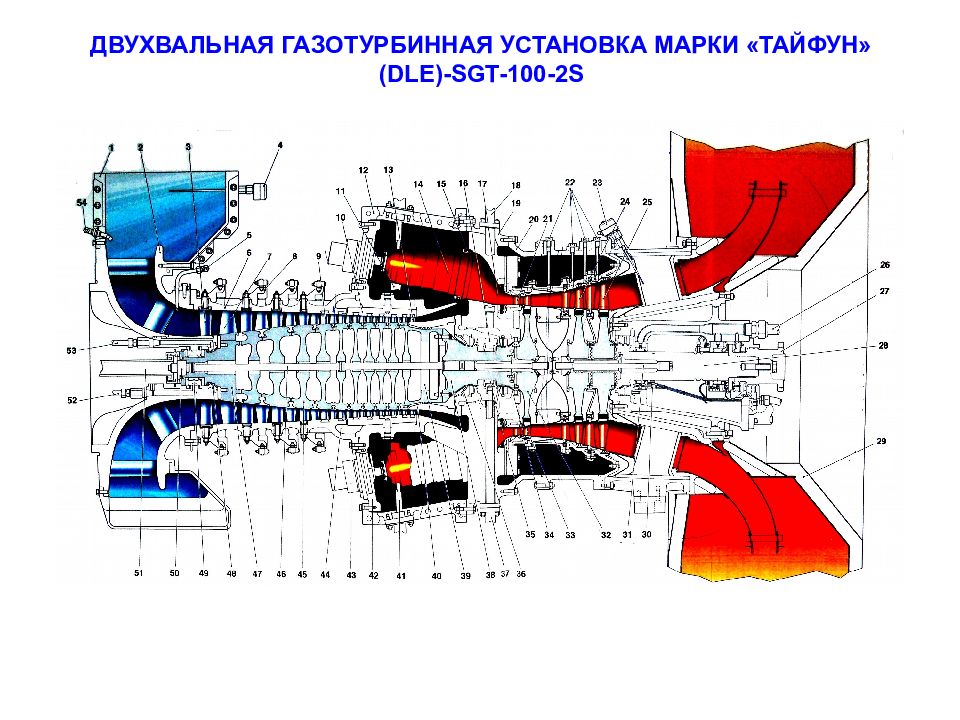

ДВУХВАЛЬНАЯ ГАЗОТУРБИННАЯ УСТАНОВКА МАРКИ «ТАЙФУН» ( DLE )- SGT -100-2 S

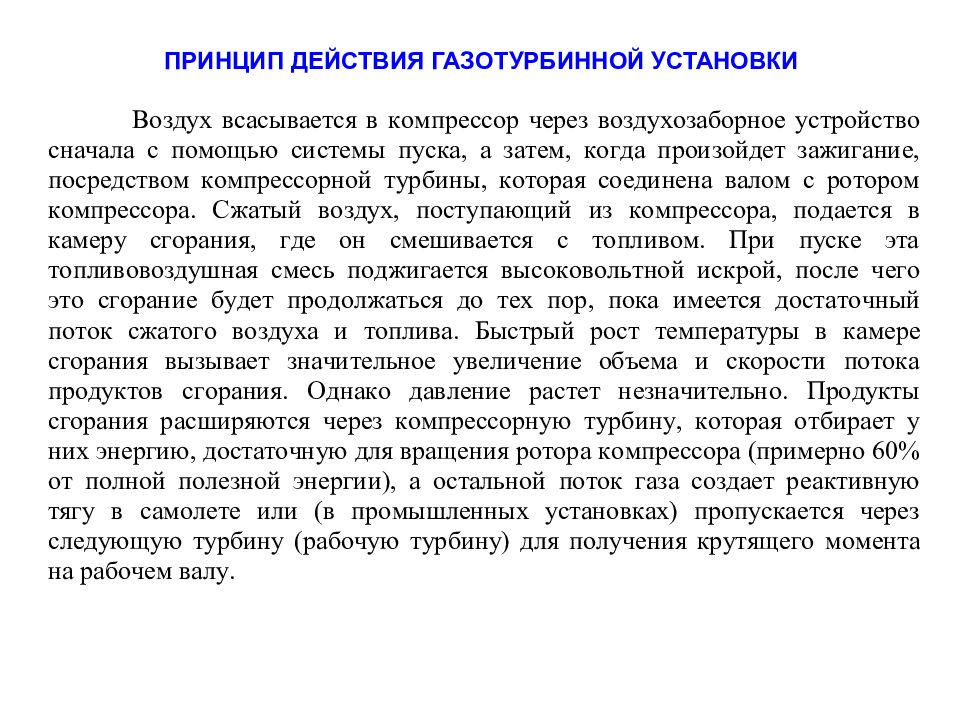

ПРИНЦИП ДЕЙСТВИЯ ГАЗОТУРБИННОЙ УСТАНОВКИ

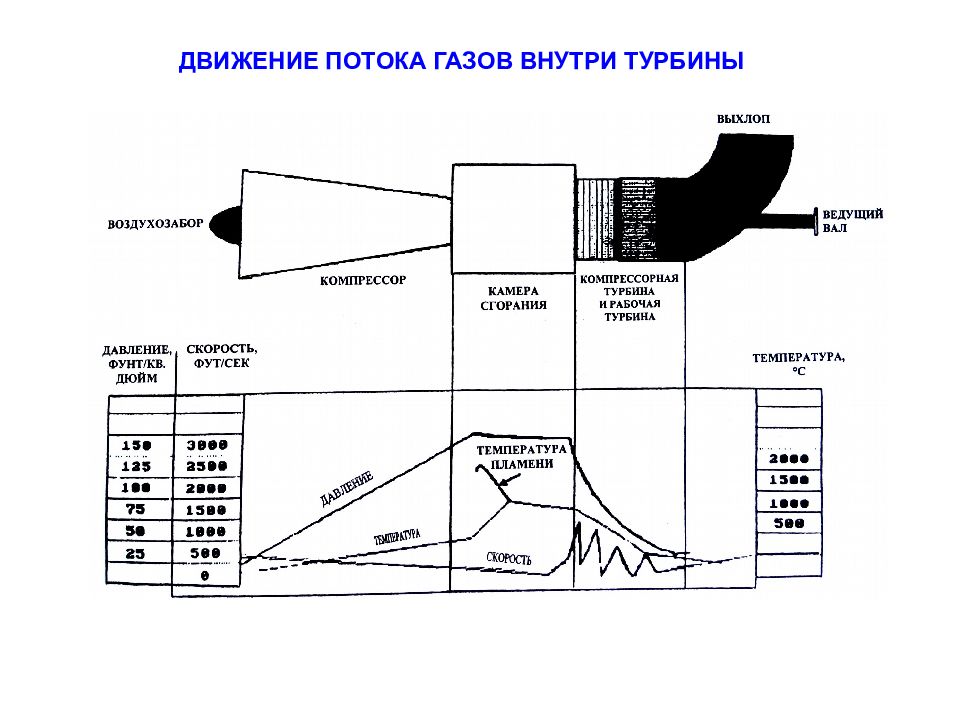

ДВИЖЕНИЕ ПОТОКА ГАЗОВ ВНУТРИ ТУРБИНЫ
СРАВНЕНИЕ ГАЗОВОЙ ТУРБИНЫ И ПОРШНЕВОГО ДВИГАТЕЛЯ

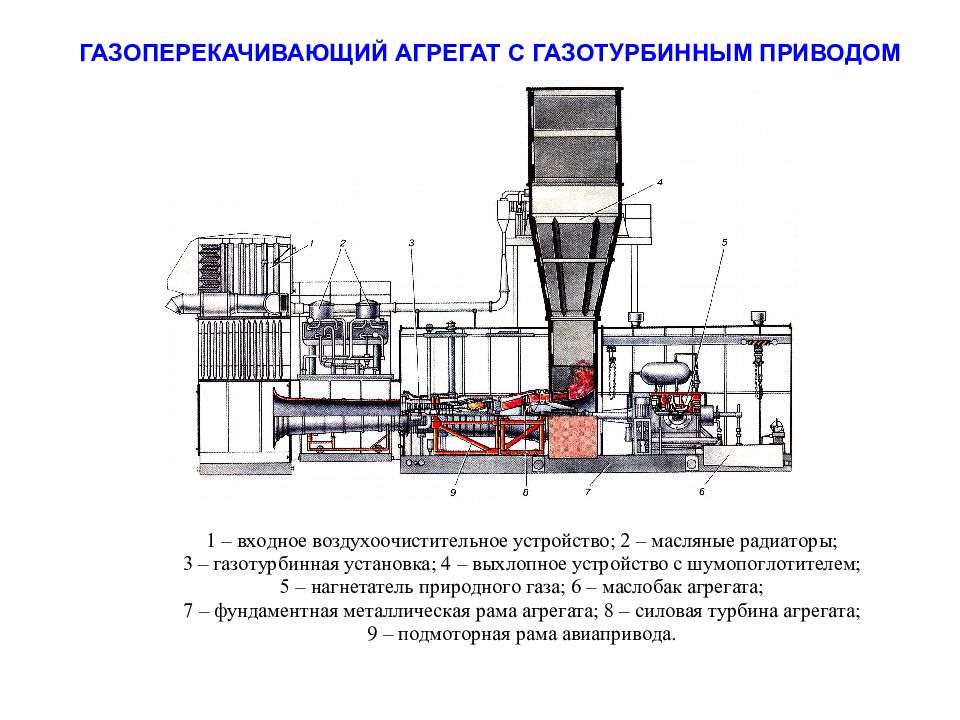

ГАЗОПЕРЕКАЧИВАЮЩИЙ АГРЕГАТ С ГАЗОТУРБИННЫМ ПРИВОДОМ

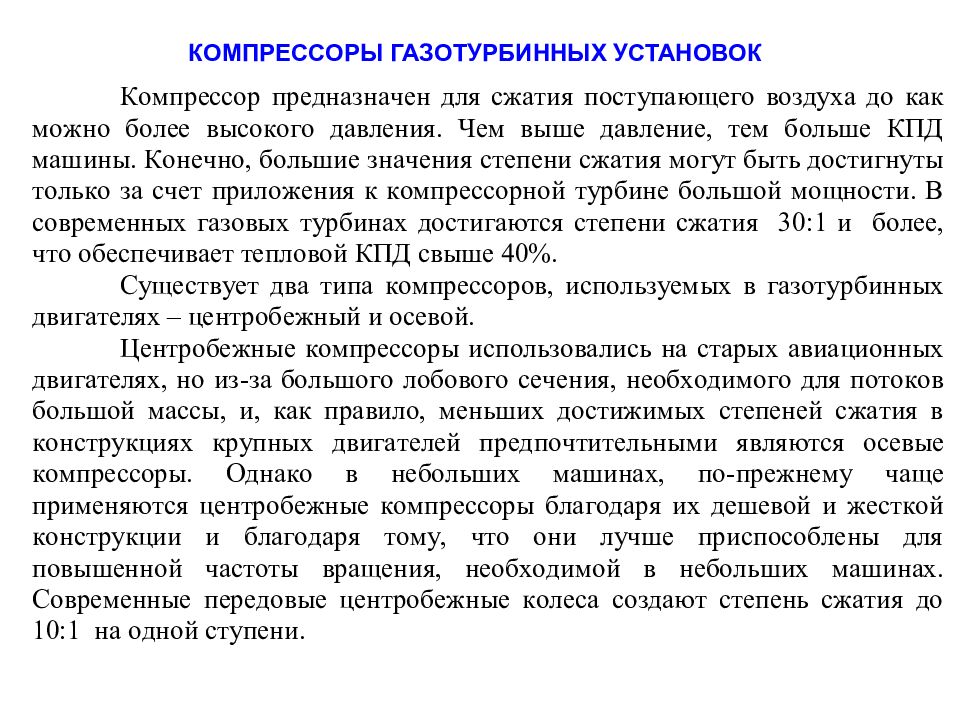

КОМПРЕССОРЫ ГАЗОТУРБИННЫХ УСТАНОВОК

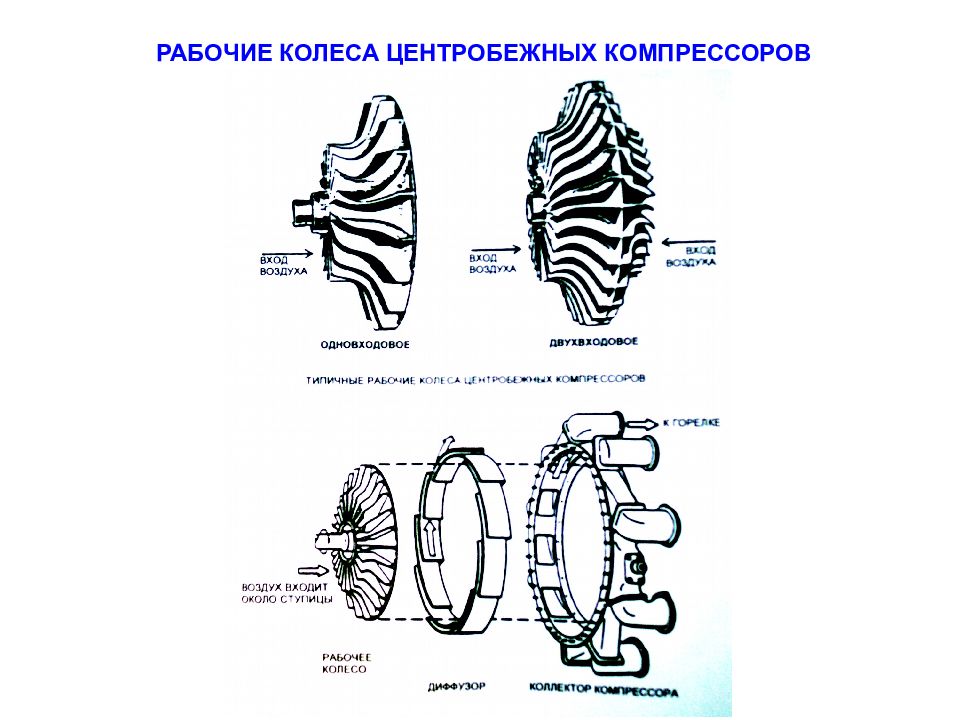

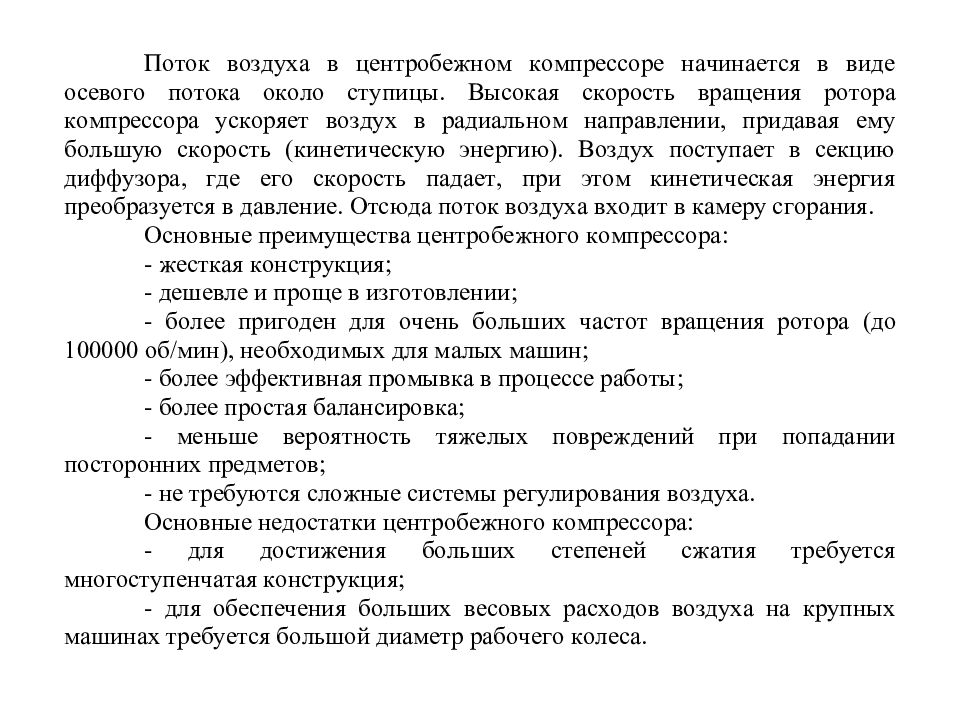

РАБОЧИЕ КОЛЕСА ЦЕНТРОБЕЖНЫХ КОМПРЕССОРОВ

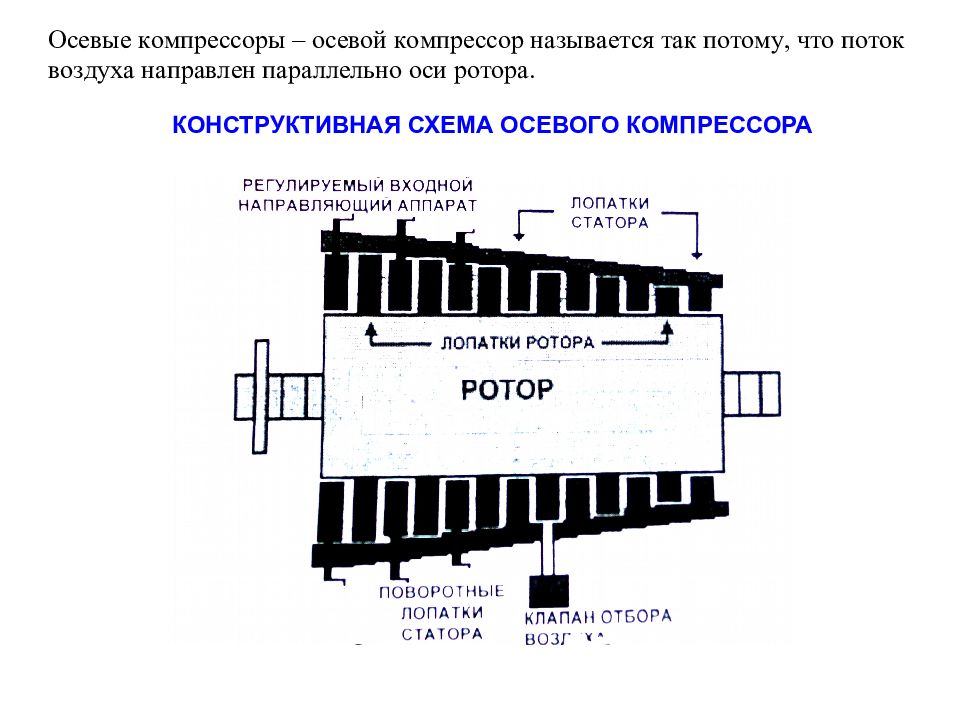

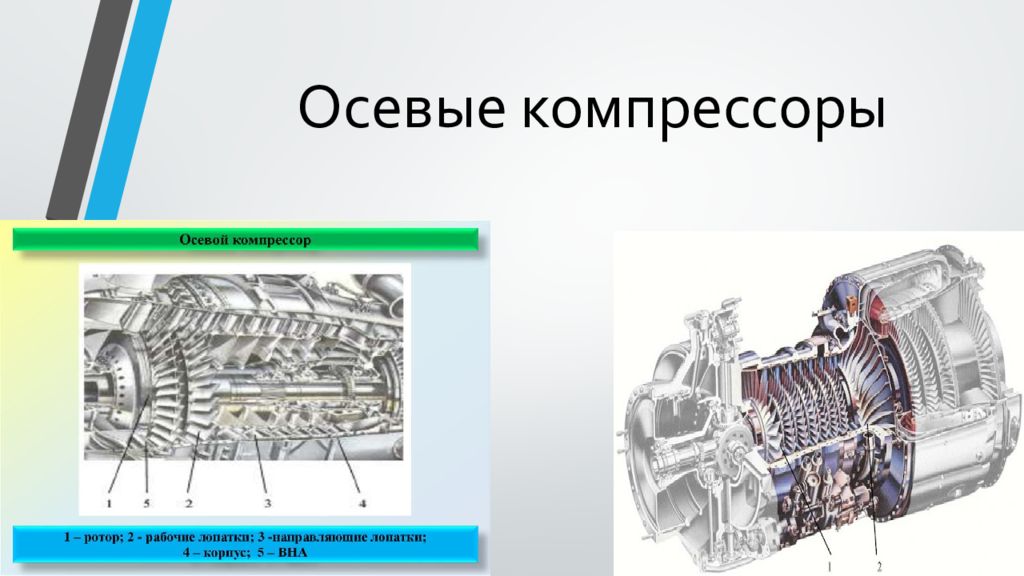

КОНСТРУКТИВНАЯ СХЕМА ОСЕВОГО КОМПРЕССОРА
РЕГУЛИРУЕМЫЙ ВХОДНОЙ НАПРАВЛЯЮЩИЙ АППАРАТ

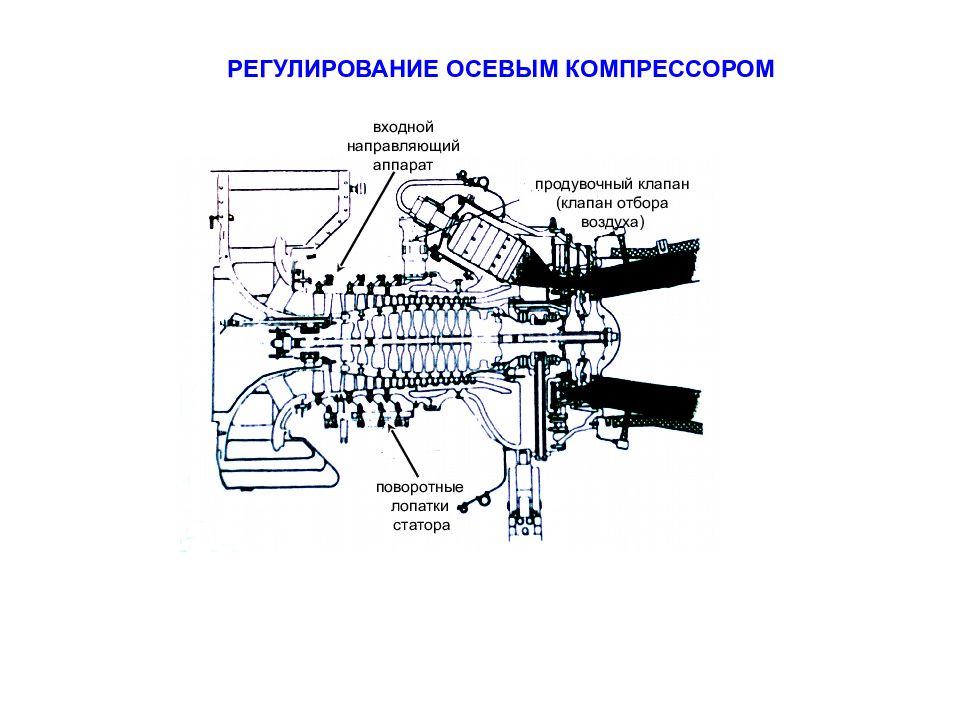

РЕГУЛИРОВАНИЕ ОСЕВЫМ КОМПРЕССОРОМ продувочный клапан (клапан отбора воздуха) поворотные лопатки статора входной направляющий аппарат

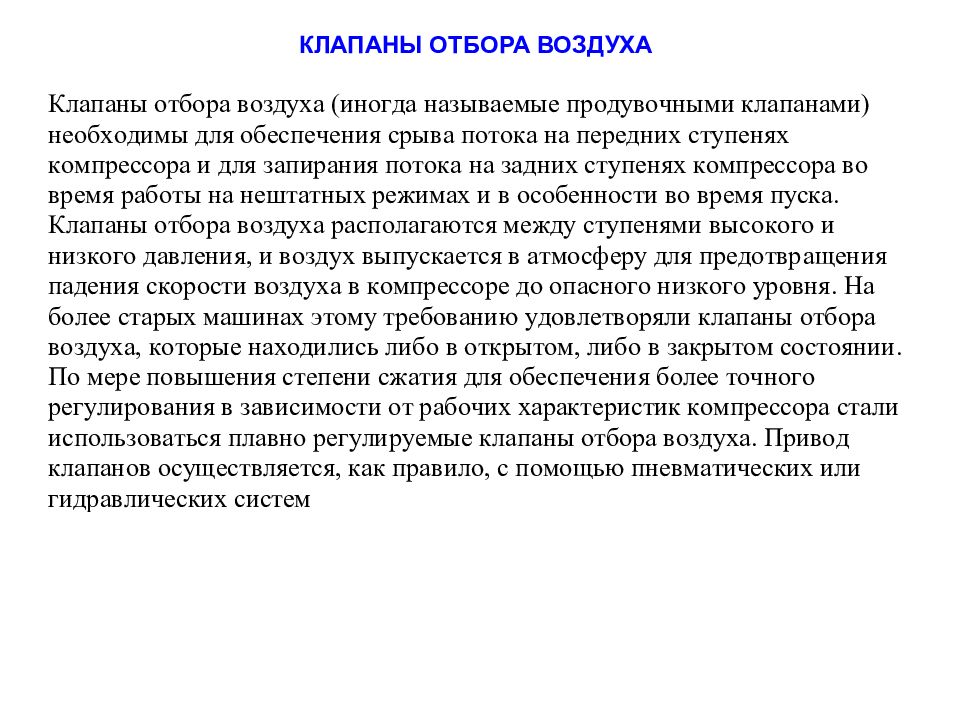

КЛАПАНЫ ОТБОРА ВОЗДУХА

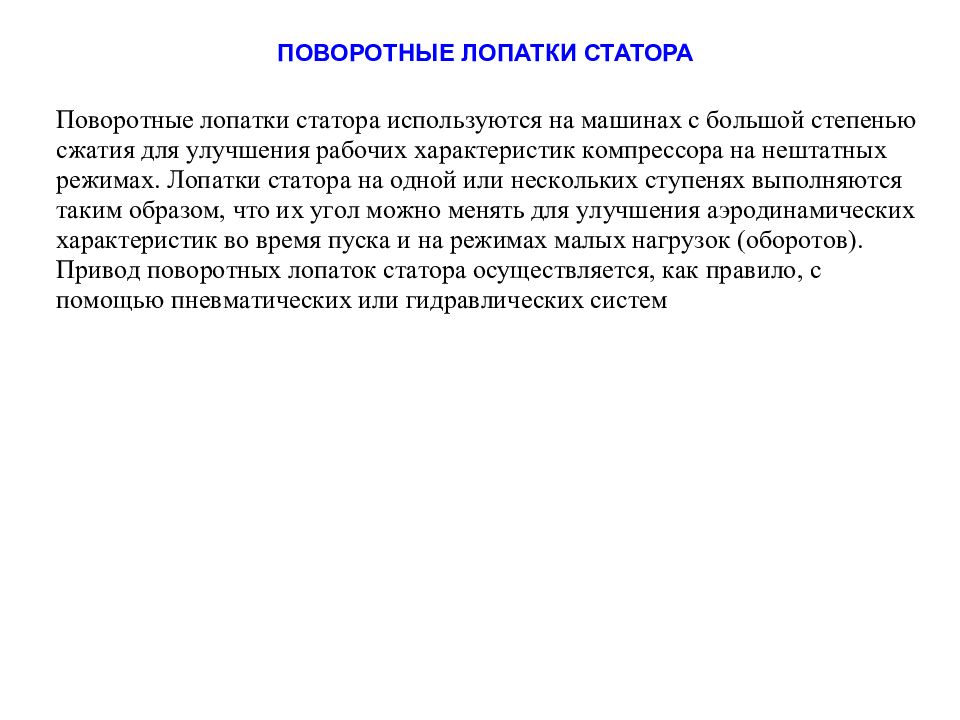

ПОВОРОТНЫЕ ЛОПАТКИ СТАТОРА
ПРОФИЛАКТИЧЕСКИЕ РАБОТЫ НА КОМПРЕССОРАХ

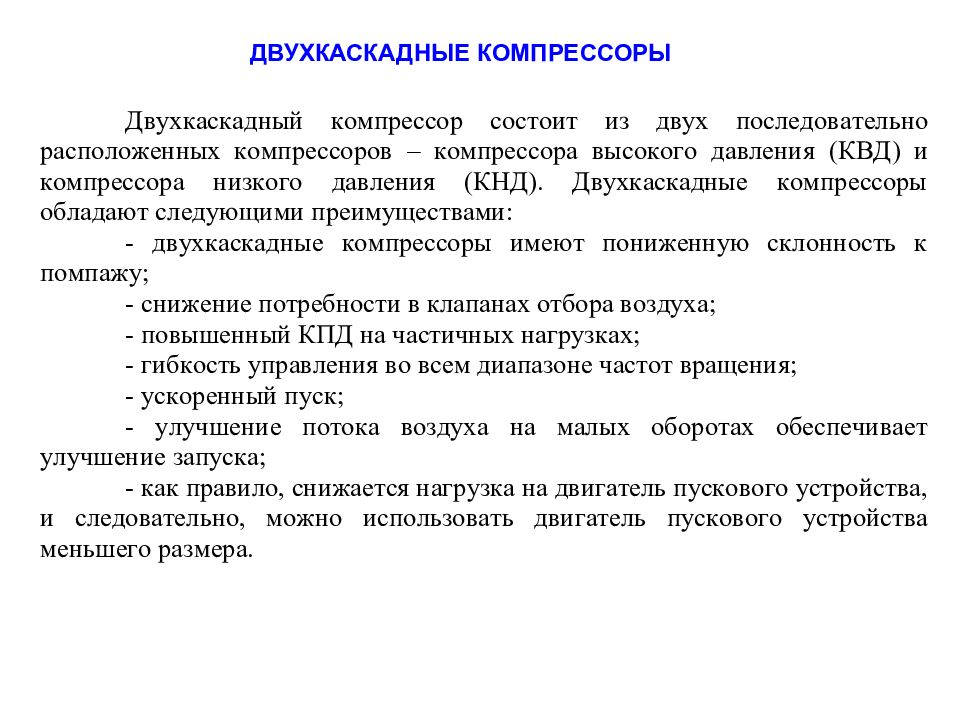

ДВУХКАСКАДНЫЕ КОМПРЕССОРЫ

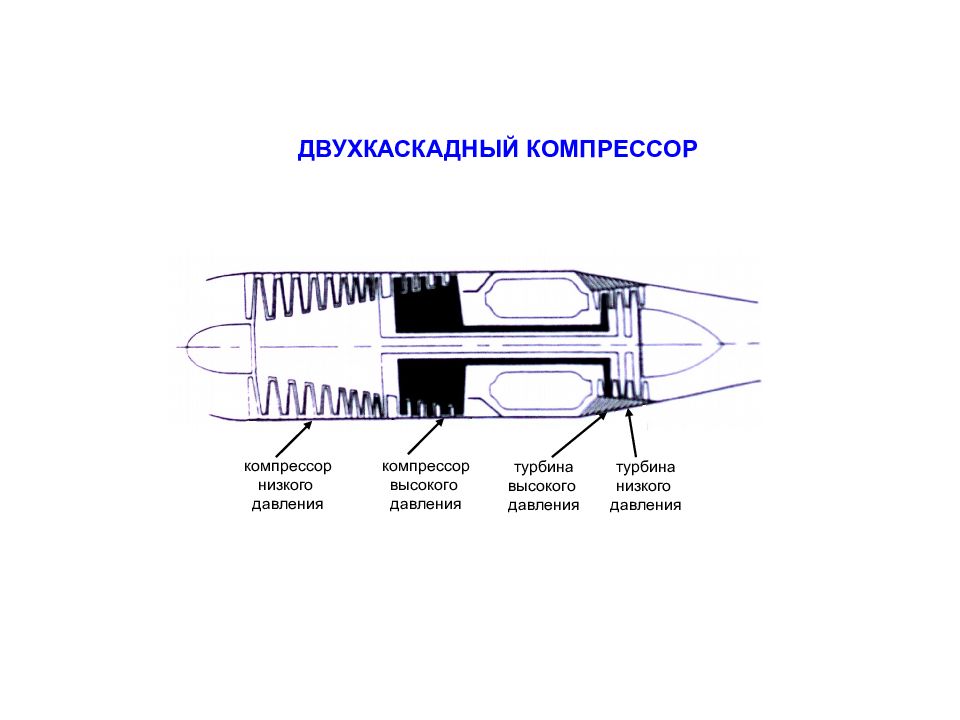

компрессор низкого давления компрессор высокого давления турбина высокого давления турбина низкого давления ДВУХКАСКАДНЫЙ КОМПРЕССОР
