Лекция №7. Өндірістік жарықтандыру. Дәрістің мақсаты: жарықтандыру. Оның еңбек сапасы мен өнімділігіне әсері. Негізгі жарық техникалық ұғымдар, бірлік шамалары. Көрудің негізгі қасиеттері және оларға сәйкес талаптар. Дәріс жоспары: 1. Өндірістік жарықтандырудың негізгі сипаттамалары. Өндірістік жарықтандырудың негізгі түрлері. 2. Жарықтандыруды нормалау және бақылау. 3. Жұмыс орнында жарықтандырудың қажетті жағдайларын жасау. 4. Жарықтандырудың жұмыс қабілеттілігі мен адам ағзасына әсері. Түйінді сөздер: жарықтандыру, жарық, табиғи, жасанды, аралас жарықтандыру, жарық ағыны, жарықтылық, жарық күші, шағылысу коэффициенті, өткізу коэффициенті, сіңіру коэффициенті, біркелкі емес коэффициент.
7.1 Өндірістік жарықтандырудың негізгі сипаттамалары. Өндірістік жарықтандырудың негізгі түрлері. Өндірістік жарықтандыру-адамның жұмыс жағдайының ажырамас элементі. Жұмыс орнын дұрыс ұйымдастырған кезде адамның көру қабілетінің сақталуы және оның жүйке жүйесінің қалыпты жағдайы, сондай-ақ өндіріс процесінде қауіпсіздік қамтамасыз етіледі. Еңбек өнімділігі мен өнімнің сапасы жарықтандыруға тікелей байланысты. Көрінетін жарық-толқын ұзындығы 770 нм-ден 380 нм-ге (нм – нано- метр бул 10-12м) дейінгі электромагниттік толқындар. Ол электромагниттік спектрдің оптикалық аймағына кіреді, толқын ұзындығы 10 нм-ден 340 000 нм-ге дейін. Көрінетін жарықтан басқа оптикалық аймаққа ультракүлгін сәуле (толқын ұзындығы 10 нм-ден 380 нм-ге дейін) және инфрақызыл (жылу) сәуле (770 нм-ден 340 000 нм-ге дейін) кіреді. Физикалық тұрғыдан алғанда, кез — келген жарық көзі көптеген қозған немесе үздіксіз қозатын атомдардың жинақталуы болып табылады. Заттың әрбір жеке атомы жарық толқынының генераторы болып табылады. Физиологиялық тұрғыдан алғанда, жарық адамның көру органының (визуалды анализатор) қоздырғышы болып табылады. Адамның көзі жеті негізгі түстерді және олардың жүзден астам реңктерін ажыратады. Толқын ұзындығының шамамен шекаралары (нм) және оларға сәйкес келетін сезімдер (түстер) келесідей: 380-455-күлгін 540-590-сары 455 - 470 - көк 590-610-қызғылт сары 470-500-көгілдір 610-770-қызыл 500-540-жасыл Адамның көру органдарының ең үлкен сезімталдығы толқын ұзындығы 555 нм (сары-жасыл) сәулеленуге түседі. Көрінетін сәулеленуді сандық сипаттауға мүмкіндік беретін негізгі жарық шамаларын енгіземіз. Адамның көру органдары жарық ретінде қабылдайтын сәулелі ағынның бөлігі жарық ағыны деп аталады, Ф әрпімен белгіленеді және люмендермен өлшенеді (лм). Физикалық тұрғыдан алғанда, жарық ағыны - бұл көрінетін сәулеленудің қуаты, яғни уақыт бірлігіне барлық бағытта шығарылатын жарық энергиясы. Бірақ жарық ағынын өлшеу визуалды қабылдауға негізделгендіктен, жарық ағыны физикалық ғана емес, сонымен бірге физиологиялық. Жарық ағынының кеңістіктік тығыздығы жарық күші деп аталады және шамдарда (кд) өлшенеді. Ол кеңістіктегі жарық ағынының біркелкі емес таралуын сипаттайды және өрнекпен анықталады:

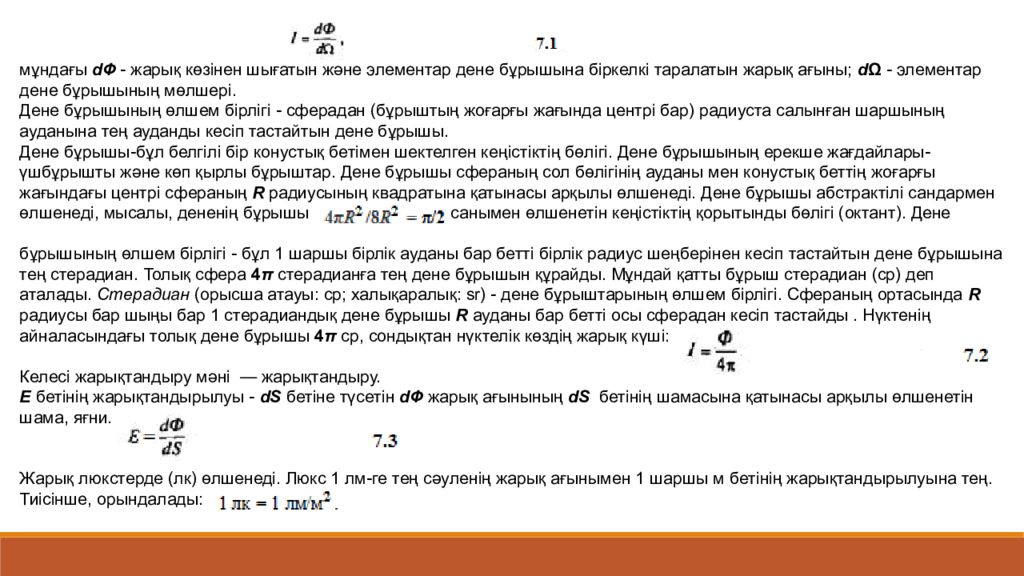

мұндағы d Ф - жарық көзінен шығатын және элементар дене бұрышына біркелкі таралатын жарық ағыны; d Ω - элементар дене бұрышының мөлшері. Дене бұрышының өлшем бірлігі - сферадан (бұрыштың жоғарғы жағында центрі бар) радиуста салынған шаршының ауданына тең ауданды кесіп тастайтын дене бұрышы. Дене бұрышы-бұл белгілі бір конустық бетімен шектелген кеңістіктің бөлігі. Дене бұрышының ерекше жағдайлары-үшбұрышты және көп қырлы бұрыштар. Дене бұрышы сфераның сол бөлігінің ауданы мен конустық беттің жоғарғы жағындағы центрі сфераның R радиусының квадратына қатынасы арқылы өлшенеді. Дене бұрышы абстрактілі сандармен өлшенеді, мысалы, дененің бұрышы санымен өлшенетін кеңістіктің қорытынды бөлігі (октант). Дене бұрышының өлшем бірлігі - бұл 1 шаршы бірлік ауданы бар бетті бірлік радиус шеңберінен кесіп тастайтын дене бұрышына тең стерадиан. Толық сфера 4 π стерадианға тең дене бұрышын құрайды. Мұндай қатты бұрыш стерадиан (ср) деп аталады. Стерадиан (орысша атауы: ср; халықаралық: sr) - дене бұрыштарының өлшем бірлігі. Сфераның ортасында R радиусы бар шыңы бар 1 стерадиандық дене бұрышы R ауданы бар бетті осы сферадан кесіп тастайды. Нүктенің айналасындағы толық дене бұрышы 4 π ср, сондықтан нүктелік көздің жарық күші: Келесі жарықтандыру мәні — жарықтандыру. E бетінің жарықтандырылуы - dS бетіне түсетін d Ф жарық ағынының dS бетінің шамасына қатынасы арқылы өлшенетін шама, яғни. Жарық люкстерде (лк) өлшенеді. Люкс 1 лм-ге тең сәуленің жарық ағынымен 1 шаршы м бетінің жарықтандырылуына тең. Тиісінше, орындалады:

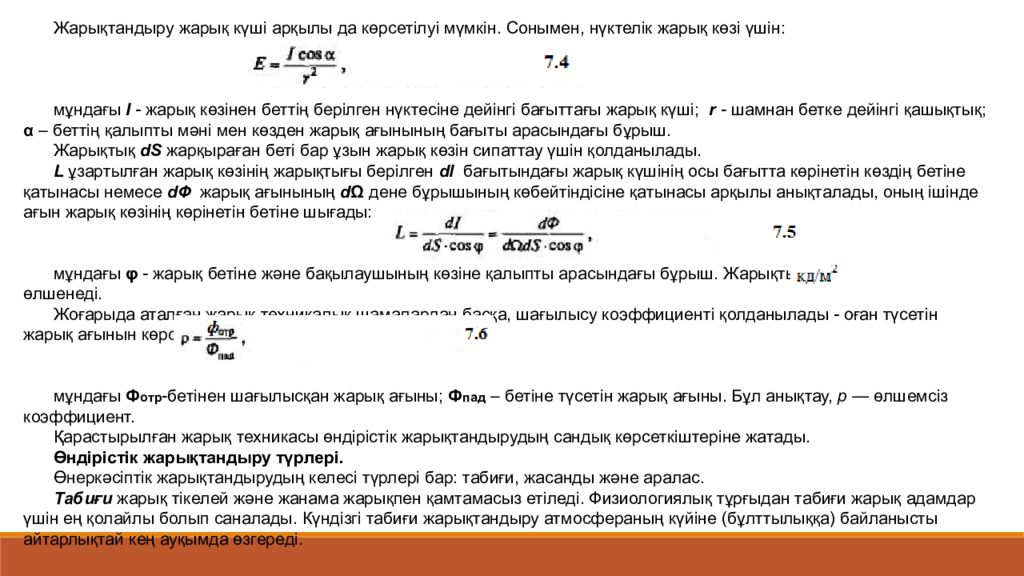

Жарықтандыру жарық күші арқылы да көрсетілуі мүмкін. Сонымен, нүктелік жарық көзі үшін: мұндағы I - жарық көзінен беттің берілген нүктесіне дейінгі бағыттағы жарық күші; r - шамнан бетке дейінгі қашықтық; α – беттің қалыпты мәні мен көзден жарық ағынының бағыты арасындағы бұрыш. Жарықтық dS жарқыраған беті бар ұзын жарық көзін сипаттау үшін қолданылады. L ұзартылған жарық көзінің жарықтығы берілген dl бағытындағы жарық күшінің осы бағытта көрінетін көздің бетіне қатынасы немесе d Ф жарық ағынының d Ω дене бұрышының көбейтіндісіне қатынасы арқылы анықталады, оның ішінде ағын жарық көзінің көрінетін бетіне шығады: мұндағы φ - жарық бетіне және бақылаушының көзіне қалыпты арасындағы бұрыш. Жарықтық өлшенеді. Жоғарыда аталған жарық техникалық шамалардан басқа, шағылысу коэффициенті қолданылады - оған түсетін жарық ағынын көрсету: мұндағы Ф отр -бетінен шағылысқан жарық ағыны; Ф пад – бетіне түсетін жарық ағыны. Бұл анықтау, р — өлшемсіз коэффициент. Қарастырылған жарық техникасы өндірістік жарықтандырудың сандық көрсеткіштеріне жатады. Өндірістік жарықтандыру түрлері. Өнеркәсіптік жарықтандырудың келесі түрлері бар: табиғи, жасанды және аралас. Табиғи жарық тікелей және жанама жарықпен қамтамасыз етіледі. Физиологиялық тұрғыдан табиғи жарық адамдар үшін ең қолайлы болып саналады. Күндізгі табиғи жарықтандыру атмосфераның күйіне (бұлттылыққа) байланысты айтарлықтай кең ауқымда өзгереді.

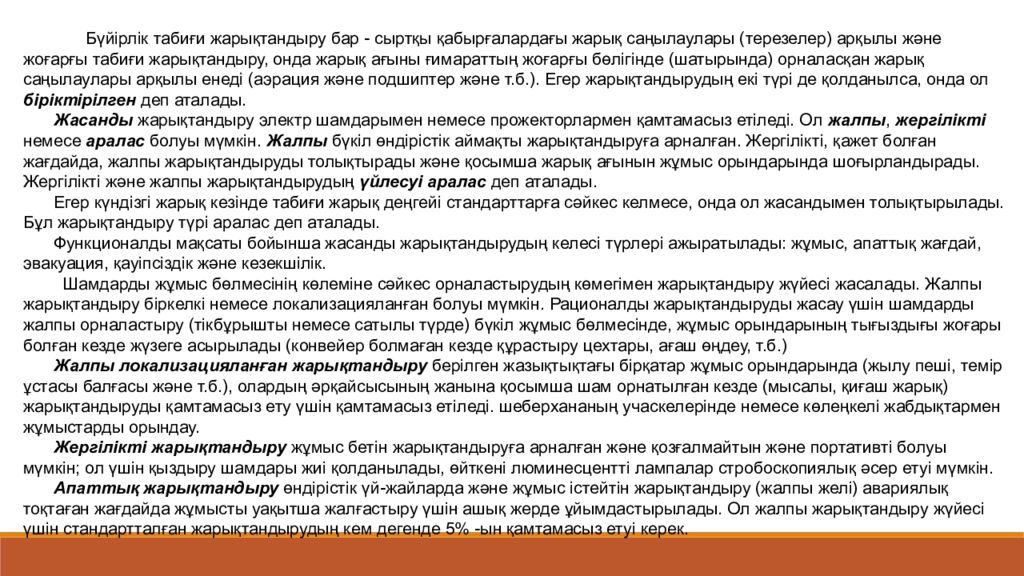

Бүйірлік табиғи жарықтандыру бар - сыртқы қабырғалардағы жарық саңылаулары (терезелер) арқылы және жоғарғы табиғи жарықтандыру, онда жарық ағыны ғимараттың жоғарғы бөлігінде (шатырында) орналасқан жарық саңылаулары арқылы енеді (аэрация және подшиптер және т.б.). Егер жарықтандырудың екі түрі де қолданылса, онда ол біріктірілген деп аталады. Жасанды жарықтандыру электр шамдарымен немесе прожекторлармен қамтамасыз етіледі. Ол жалпы, жергілікті немесе аралас болуы мүмкін. Жалпы бүкіл өндірістік аймақты жарықтандыруға арналған. Жергілікті, қажет болған жағдайда, жалпы жарықтандыруды толықтырады және қосымша жарық ағынын жұмыс орындарында шоғырландырады. Жергілікті және жалпы жарықтандырудың үйлесуі аралас деп аталады. Егер күндізгі жарық кезінде табиғи жарық деңгейі стандарттарға сәйкес келмесе, онда ол жасандымен толықтырылады. Бұл жарықтандыру түрі аралас деп аталады. Функционалды мақсаты бойынша жасанды жарықтандырудың келесі түрлері ажыратылады: жұмыс, апаттық жағдай, эвакуация, қауіпсіздік және кезекшілік. Шамдарды жұмыс бөлмесінің көлеміне сәйкес орналастырудың көмегімен жарықтандыру жүйесі жасалады. Жалпы жарықтандыру біркелкі немесе локализацияланған болуы мүмкін. Рационалды жарықтандыруды жасау үшін шамдарды жалпы орналастыру (тікбұрышты немесе сатылы түрде) бүкіл жұмыс бөлмесінде, жұмыс орындарының тығыздығы жоғары болған кезде жүзеге асырылады (конвейер болмаған кезде құрастыру цехтары, ағаш өңдеу, т.б.) Жалпы локализацияланған жарықтандыру берілген жазықтықтағы бірқатар жұмыс орындарында (жылу пеші, темір ұстасы балғасы және т.б.), олардың әрқайсысының жанына қосымша шам орнатылған кезде (мысалы, қиғаш жарық) жарықтандыруды қамтамасыз ету үшін қамтамасыз етіледі. шеберхананың учаскелерінде немесе көлеңкелі жабдықтармен жұмыстарды орындау. Жергілікті жарықтандыру жұмыс бетін жарықтандыруға арналған және қозғалмайтын және портативті болуы мүмкін; ол үшін қыздыру шамдары жиі қолданылады, өйткені люминесцентті лампалар стробоскопиялық әсер етуі мүмкін. Апаттық жарықтандыру өндірістік үй-жайларда және жұмыс істейтін жарықтандыру (жалпы желі) авариялық тоқтаған жағдайда жұмысты уақытша жалғастыру үшін ашық жерде ұйымдастырылады. Ол жалпы жарықтандыру жүйесі үшін стандартталған жарықтандырудың кем дегенде 5% -ын қамтамасыз етуі керек.

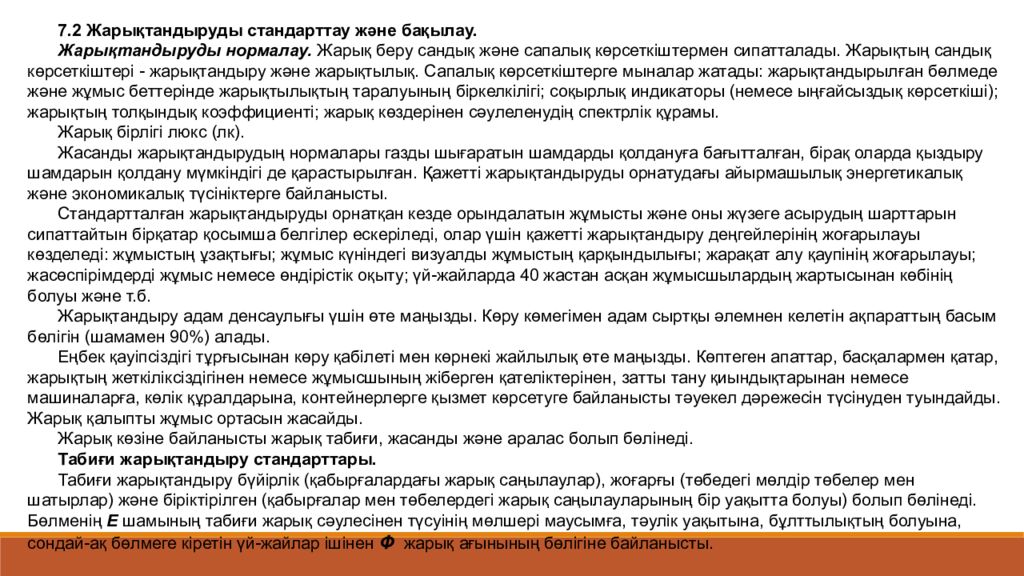

7.2 Жарықтандыруды стандарттау және бақылау. Жарықтандыруды нормалау. Жарық беру сандық және сапалық көрсеткіштермен сипатталады. Жарықтың сандық көрсеткіштері - жарықтандыру және жарықтылық. Сапалық көрсеткіштерге мыналар жатады: жарықтандырылған бөлмеде және жұмыс беттерінде жарықтылықтың таралуының біркелкілігі; соқырлық индикаторы (немесе ыңғайсыздық көрсеткіші); жарықтың толқындық коэффициенті; жарық көздерінен сәулеленудің спектрлік құрамы. Жарық бірлігі люкс (лк). Жасанды жарықтандырудың нормалары газды шығаратын шамдарды қолдануға бағытталған, бірақ оларда қыздыру шамдарын қолдану мүмкіндігі де қарастырылған. Қажетті жарықтандыруды орнатудағы айырмашылық энергетикалық және экономикалық түсініктерге байланысты. Стандартталған жарықтандыруды орнатқан кезде орындалатын жұмысты және оны жүзеге асырудың шарттарын сипаттайтын бірқатар қосымша белгілер ескеріледі, олар үшін қажетті жарықтандыру деңгейлерінің жоғарылауы көзделеді: жұмыстың ұзақтығы; жұмыс күніндегі визуалды жұмыстың қарқындылығы; жарақат алу қаупінің жоғарылауы; жасөспірімдерді жұмыс немесе өндірістік оқыту; үй-жайларда 40 жастан асқан жұмысшылардың жартысынан көбінің болуы және т.б. Жарықтандыру адам денсаулығы үшін өте маңызды. Көру көмегімен адам сыртқы әлемнен келетін ақпараттың басым бөлігін (шамамен 90%) алады. Еңбек қауіпсіздігі тұрғысынан көру қабілеті мен көрнекі жайлылық өте маңызды. Көптеген апаттар, басқалармен қатар, жарықтың жеткіліксіздігінен немесе жұмысшының жіберген қателіктерінен, затты тану қиындықтарынан немесе машиналарға, көлік құралдарына, контейнерлерге қызмет көрсетуге байланысты тәуекел дәрежесін түсінуден туындайды. Жарық қалыпты жұмыс ортасын жасайды. Жарық көзіне байланысты жарық табиғи, жасанды және аралас болып бөлінеді. Табиғи жарықтандыру стандарттары. Табиғи жарықтандыру бүйірлік (қабырғалардағы жарық саңылаулар), жоғарғы (төбедегі мөлдір төбелер мен шатырлар) және біріктірілген (қабырғалар мен төбелердегі жарық саңылауларының бір уақытта болуы) болып бөлінеді. Бөлменің Е шамының табиғи жарық сәулесінен түсуінің мөлшері маусымға, тәулік уақытына, бұлттылықтың болуына, сондай-ақ бөлмеге кіретін үй-жайлар ішінен Ф жарық ағынының бөлігіне байланысты.

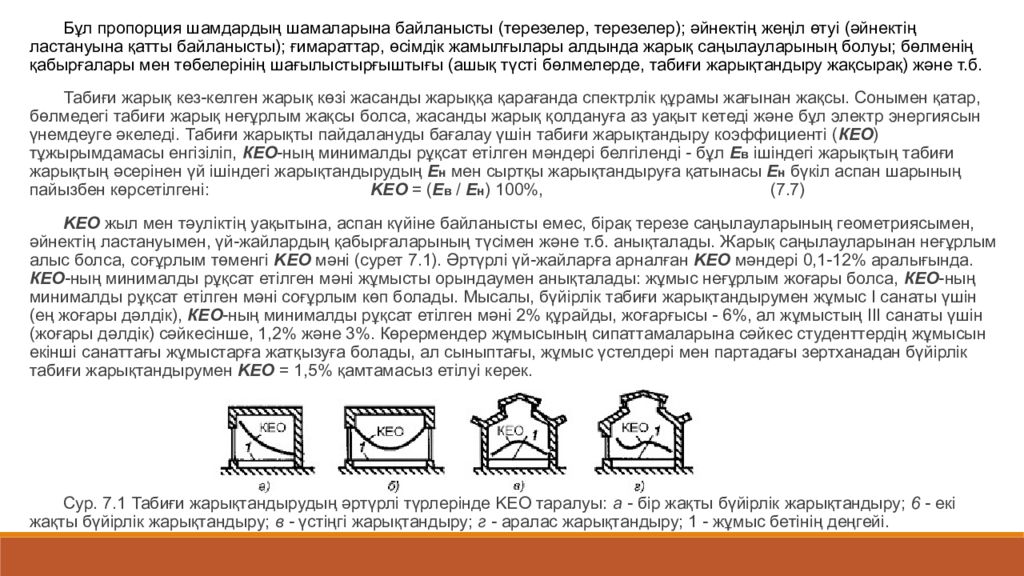

Бұл пропорция шамдардың шамаларына байланысты (терезелер, терезелер); әйнектің жеңіл өтуі (әйнектің ластануына қатты байланысты); ғимараттар, өсімдік жамылғылары алдында жарық саңылауларының болуы; бөлменің қабырғалары мен төбелерінің шағылыстырғыштығы (ашық түсті бөлмелерде, табиғи жарықтандыру жақсырақ) және т.б. Табиғи жарық кез-келген жарық көзі жасанды жарыққа қарағанда спектрлік құрамы жағынан жақсы. Сонымен қатар, бөлмедегі табиғи жарық неғұрлым жақсы болса, жасанды жарық қолдануға аз уақыт кетеді және бұл электр энергиясын үнемдеуге әкеледі. Табиғи жарықты пайдалануды бағалау үшін табиғи жарықтандыру коэффициенті ( КЕО ) тұжырымдамасы енгізіліп, КЕО -ның минималды рұқсат етілген мәндері белгіленді - бұл E в ішіндегі жарықтың табиғи жарықтың әсерінен үй ішіндегі жарықтандырудың E н мен сыртқы жарықтандыруға қатынасы E н бүкіл аспан шарының пайызбен көрсетілгені: KEO = ( E в / E н ) 100%, (7.7) KEO жыл мен тәуліктің уақытына, аспан күйіне байланысты емес, бірақ терезе саңылауларының геометриясымен, әйнектің ластануымен, үй-жайлардың қабырғаларының түсімен және т.б. анықталады. Жарық саңылауларынан неғұрлым алыс болса, соғұрлым төменгі KEO мәні (сурет 7.1). Әртүрлі үй-жайларға арналған KEO мәндері 0,1-12% аралығында. КЕО -ның минималды рұқсат етілген мәні жұмысты орындаумен анықталады: жұмыс неғұрлым жоғары болса, КЕО -ның минималды рұқсат етілген мәні соғұрлым көп болады. Мысалы, бүйірлік табиғи жарықтандырумен жұмыс I санаты үшін (ең жоғары дәлдік), КЕО -ның минималды рұқсат етілген мәні 2% құрайды, жоғарғысы - 6%, ал жұмыстың III санаты үшін (жоғары дәлдік) сәйкесінше, 1,2% және 3%. Көрермендер жұмысының сипаттамаларына сәйкес студенттердің жұмысын екінші санаттағы жұмыстарға жатқызуға болады, ал сыныптағы, жұмыс үстелдері мен партадағы зертханадан бүйірлік табиғи жарықтандырумен KEO = 1,5% қамтамасыз етілуі керек. Сур. 7.1 Табиғи жарықтандырудың әртүрлі түрлерінде KEO таралуы: а - бір жақты бүйірлік жарықтандыру; 6 - екі жақты бүйірлік жарықтандыру; в - үстіңгі жарықтандыру; г - аралас жарықтандыру; 1 - жұмыс бетінің деңгейі.

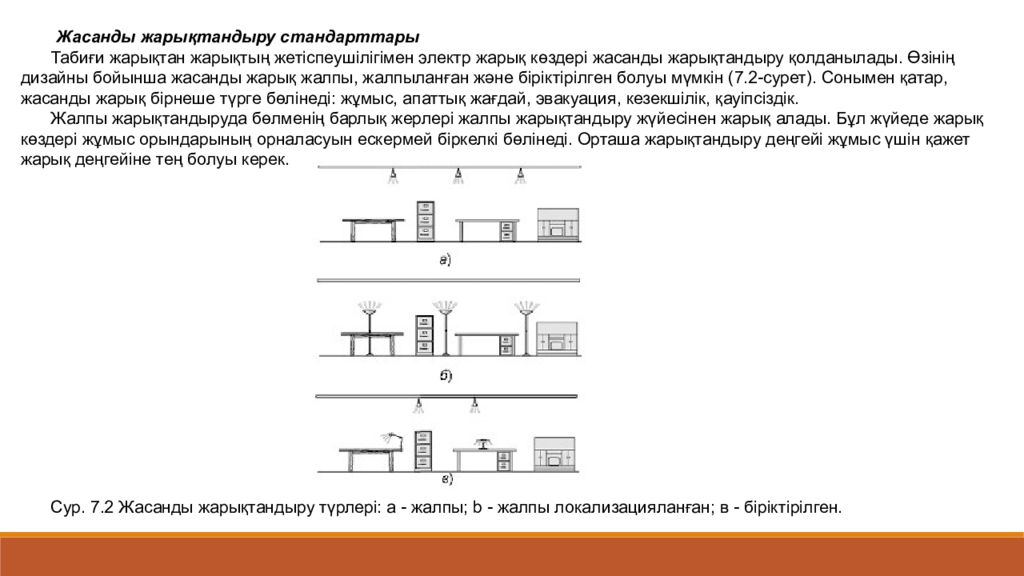

Жасанды жарықтандыру стандарттары Табиғи жарықтан жарықтың жетіспеушілігімен электр жарық көздері жасанды жарықтандыру қолданылады. Өзінің дизайны бойынша жасанды жарық жалпы, жалпыланған және біріктірілген болуы мүмкін (7.2-сурет). Сонымен қатар, жасанды жарық бірнеше түрге бөлінеді: жұмыс, апаттық жағдай, эвакуация, кезекшілік, қауіпсіздік. Жалпы жарықтандыруда бөлменің барлық жерлері жалпы жарықтандыру жүйесінен жарық алады. Бұл жүйеде жарық көздері жұмыс орындарының орналасуын ескермей біркелкі бөлінеді. Орташа жарықтандыру деңгейі жұмыс үшін қажет жарық деңгейіне тең болуы керек. Сур. 7.2 Жасанды жарықтандыру түрлері: а - жалпы; b - жалпы локализацияланған; в - біріктірілген.

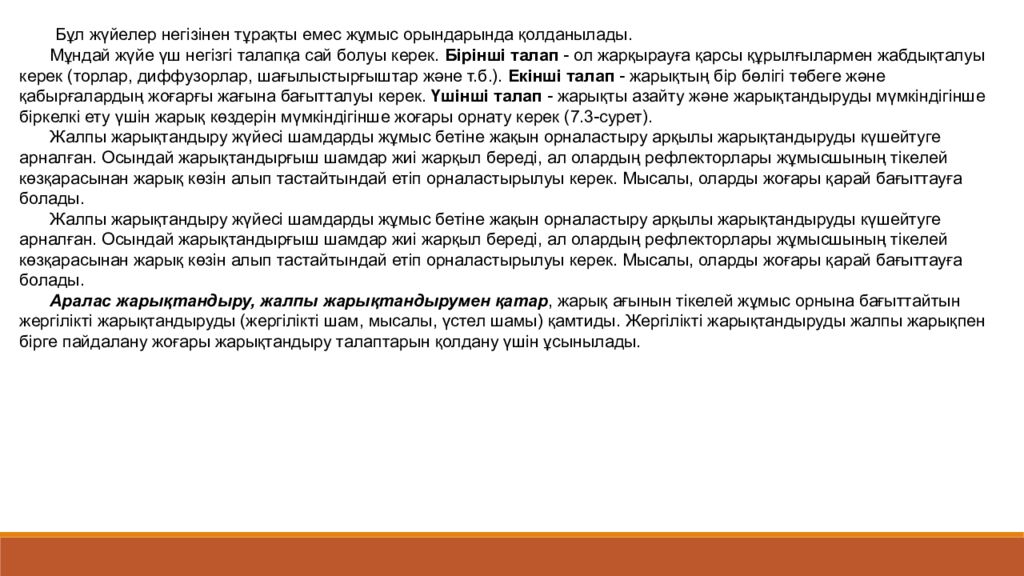

Бұл жүйелер негізінен тұрақты емес жұмыс орындарында қолданылады. Мұндай жүйе үш негізгі талапқа сай болуы керек. Бірінші талап - ол жарқырауға қарсы құрылғылармен жабдықталуы керек (торлар, диффузорлар, шағылыстырғыштар және т.б.). Екінші талап - жарықтың бір бөлігі төбеге және қабырғалардың жоғарғы жағына бағытталуы керек. Үшінші талап - жарықты азайту және жарықтандыруды мүмкіндігінше біркелкі ету үшін жарық көздерін мүмкіндігінше жоғары орнату керек (7.3-сурет). Жалпы жарықтандыру жүйесі шамдарды жұмыс бетіне жақын орналастыру арқылы жарықтандыруды күшейтуге арналған. Осындай жарықтандырғыш шамдар жиі жарқыл береді, ал олардың рефлекторлары жұмысшының тікелей көзқарасынан жарық көзін алып тастайтындай етіп орналастырылуы керек. Мысалы, оларды жоғары қарай бағыттауға болады. Жалпы жарықтандыру жүйесі шамдарды жұмыс бетіне жақын орналастыру арқылы жарықтандыруды күшейтуге арналған. Осындай жарықтандырғыш шамдар жиі жарқыл береді, ал олардың рефлекторлары жұмысшының тікелей көзқарасынан жарық көзін алып тастайтындай етіп орналастырылуы керек. Мысалы, оларды жоғары қарай бағыттауға болады. Аралас жарықтандыру, жалпы жарықтандырумен қатар, жарық ағынын тікелей жұмыс орнына бағыттайтын жергілікті жарықтандыруды (жергілікті шам, мысалы, үстел шамы) қамтиды. Жергілікті жарықтандыруды жалпы жарықпен бірге пайдалану жоғары жарықтандыру талаптарын қолдану үшін ұсынылады.
Сур. 7.3 Жарықтарды жалпы жарықта орналастыру. Жергілікті жарықтандыруды ғана қолдануға жол берілмейді, өйткені көріністі жиі қайталап қабылдау қажеттілігі туындайды, терең және өткір көлеңкелер және басқа да қолайсыз факторлар жасалады. Демек, жалпы жарықтандырудың үйлескендегі үлесі кем дегенде 10% болуы керек: Е комб = Е общ + Е мест (Е общ / Е комб ) • 100%≥ 10%
Табиғи және жасанды жарықтандырудан басқа, олардың комбинациясы табиғи жарықтың әсерінен жарықтандыру белгілі бір жұмысты орындау үшін жеткіліксіз болған кезде де қолданыла алады. Мұндай жарықтандыру аралас жарықтандыру деп аталады. Ең жоғары, өте жоғары және жоғары дәлдіктегі жұмысты орындау үшін негізінен аралас жарықтандыру қолданылады, өйткені әдетте табиғи жарық жеткіліксіз. Жұмыс жарықтандыру өндірістік процесті жүзеге асыруға арналған. Апаттық жарықтандыру - жұмыс істейтін жарықтандыру апаттық тоқтаған жағдайда жұмысын жалғастыру. Төтенше жарықтандыру үшін қыздыру шамдары қолданылады, ол үшін автономды қуат көзі қолданылады. Шамдар үнемі жұмыс істейді немесе жұмыс істейтін жарық сөнген кезде автоматты түрде қосылады. Эвакуациялық жарықтандыру - жұмыс істейтін жарықтандыру апаттық тоқтаған жағдайда үй-жайдан адамдарды эвакуациялауға арналған. Адамдарды эвакуациялау үшін негізгі өткелдер мен апаттық шығу жолдарының жарықтандыру деңгейі еден деңгейінде кемінде 0,5 люкс, ал ашық жерлерде 0,2 люкс болуы керек. Стандарттарға сәйкес KEO рұқсат етілген минималды шамасынан және аралас жарықтандырудағы жалпы жарықтандыру үлесінен басқа, рұқсат етілген минималды жарықтандыру шамасының Еmin мәні орнатылады (бұл негізгі стандартталған параметр). Еmin мәні жұмыстың босатылуына байланысты. Фонның жеңілдігіне және бөлшектердің (дискриминация объектілері) мен фон арасындағы қарама-қайшылыққа байланысты жұмыс категориялары төрт кіші санатқа бөлінеді. Мысалы, 1-ші жұмыс санаты үшін (ең жоғары дәлдік) келесі минималды жарықтандыру мәндері орнатылған. Жарық деңгейі орындалатын жұмыс түріне байланысты ерекшеленеді. Өндіріс түрлері жоғары дәлдіктегі, орташа, кіші еңбекке бөлінеді. Өндірісте жұмыс орындарында пайдаланылатын жарық дәлдігі жоғарырақ жұмыс кезінде ерекшеленеді. Төменде талап етілетін дәлдікке байланысты жарықтық стандарттары келтірілген: - ең жоғары дәлдік - 5000 лк; - өте жоғары - 4000 лк; - жоғары - 2000 лк; - орташа - 750 лк; - кішкентай - 400 лк; - өрескел - 200 лк.

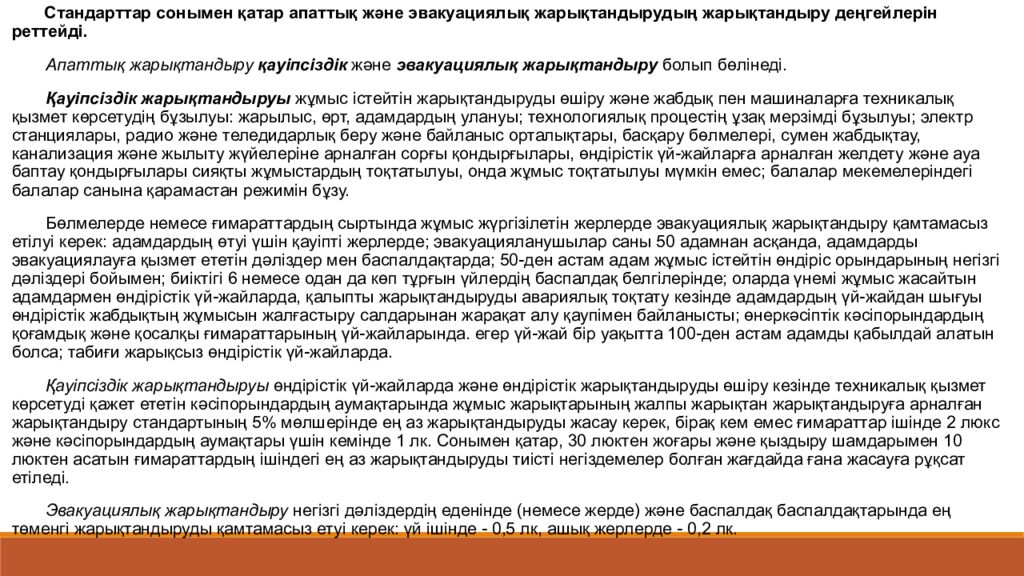

Стандарттар сонымен қатар апаттық және эвакуациялық жарықтандырудың жарықтандыру деңгейлерін реттейді. Апаттық жарықтандыру қауіпсіздік және эвакуациялық жарықтандыру болып бөлінеді. Қауіпсіздік жарықтандыруы жұмыс істейтін жарықтандыруды өшіру және жабдық пен машиналарға техникалық қызмет көрсетудің бұзылуы: жарылыс, өрт, адамдардың улануы; технологиялық процестің ұзақ мерзімді бұзылуы; электр станциялары, радио және теледидарлық беру және байланыс орталықтары, басқару бөлмелері, сумен жабдықтау, канализация және жылыту жүйелеріне арналған сорғы қондырғылары, өндірістік үй-жайларға арналған желдету және ауа баптау қондырғылары сияқты жұмыстардың тоқтатылуы, онда жұмыс тоқтатылуы мүмкін емес; балалар мекемелеріндегі балалар санына қарамастан режимін бұзу. Бөлмелерде немесе ғимараттардың сыртында жұмыс жүргізілетін жерлерде эвакуациялық жарықтандыру қамтамасыз етілуі керек: адамдардың өтуі үшін қауіпті жерлерде; эвакуацияланушылар саны 50 адамнан асқанда, адамдарды эвакуациялауға қызмет ететін дәліздер мен баспалдақтарда; 50-ден астам адам жұмыс істейтін өндіріс орындарының негізгі дәліздері бойымен; биіктігі 6 немесе одан да көп тұрғын үйлердің баспалдақ белгілерінде; оларда үнемі жұмыс жасайтын адамдармен өндірістік үй-жайларда, қалыпты жарықтандыруды авариялық тоқтату кезінде адамдардың үй-жайдан шығуы өндірістік жабдықтың жұмысын жалғастыру салдарынан жарақат алу қаупімен байланысты; өнеркәсіптік кәсіпорындардың қоғамдық және қосалқы ғимараттарының үй-жайларында. егер үй-жай бір уақытта 100-ден астам адамды қабылдай алатын болса; табиғи жарықсыз өндірістік үй-жайларда. Қауіпсіздік жарықтандыруы өндірістік үй-жайларда және өндірістік жарықтандыруды өшіру кезінде техникалық қызмет көрсетуді қажет ететін кәсіпорындардың аумақтарында жұмыс жарықтарының жалпы жарықтан жарықтандыруға арналған жарықтандыру стандартының 5% мөлшерінде ең аз жарықтандыруды жасау керек, бірақ кем емес ғимараттар ішінде 2 люкс және кәсіпорындардың аумақтары үшін кемінде 1 лк. Сонымен қатар, 30 люктен жоғары және қыздыру шамдарымен 10 люктен асатын ғимараттардың ішіндегі ең аз жарықтандыруды тиісті негіздемелер болған жағдайда ғана жасауға рұқсат етіледі. Эвакуациялық жарықтандыру негізгі дәліздердің еденінде (немесе жерде) және баспалдақ баспалдақтарында ең төменгі жарықтандыруды қамтамасыз етуі керек: үй ішінде - 0,5 лк, ашық жерлерде - 0,2 лк.

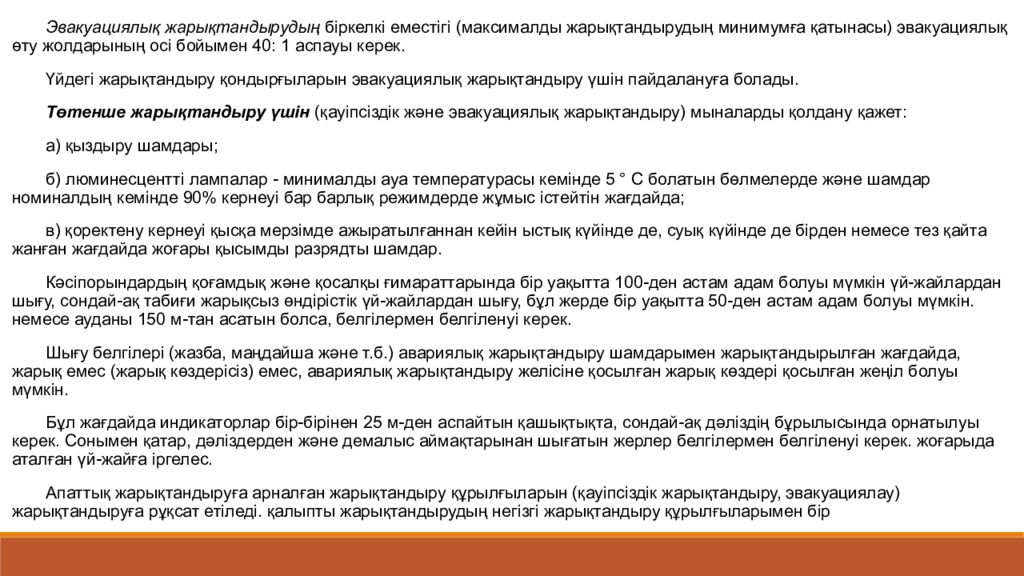

Эвакуациялық жарықтандырудың біркелкі еместігі (максималды жарықтандырудың минимумға қатынасы) эвакуациялық өту жолдарының осі бойымен 40: 1 аспауы керек. Үйдегі жарықтандыру қондырғыларын эвакуациялық жарықтандыру үшін пайдалануға болады. Төтенше жарықтандыру үшін (қауіпсіздік және эвакуациялық жарықтандыру) мыналарды қолдану қажет: а) қыздыру шамдары; б) люминесцентті лампалар - минималды ауа температурасы кемінде 5 ° C болатын бөлмелерде және шамдар номиналдың кемінде 90% кернеуі бар барлық режимдерде жұмыс істейтін жағдайда; в) қоректену кернеуі қысқа мерзімде ажыратылғаннан кейін ыстық күйінде де, суық күйінде де бірден немесе тез қайта жанған жағдайда жоғары қысымды разрядты шамдар. Кәсіпорындардың қоғамдық және қосалқы ғимараттарында бір уақытта 100-ден астам адам болуы мүмкін үй-жайлардан шығу, сондай-ақ табиғи жарықсыз өндірістік үй-жайлардан шығу, бұл жерде бір уақытта 50-ден астам адам болуы мүмкін. немесе ауданы 150 м-тан асатын болса, белгілермен белгіленуі керек. Шығу белгілері (жазба, маңдайша және т.б.) авариялық жарықтандыру шамдарымен жарықтандырылған жағдайда, жарық емес (жарық көздерісіз) емес, авариялық жарықтандыру желісіне қосылған жарық көздері қосылған жеңіл болуы мүмкін. Бұл жағдайда индикаторлар бір-бірінен 25 м-ден аспайтын қашықтықта, сондай-ақ дәліздің бұрылысында орнатылуы керек. Сонымен қатар, дәліздерден және демалыс аймақтарынан шығатын жерлер белгілермен белгіленуі керек. жоғарыда аталған үй-жайға іргелес. Апаттық жарықтандыруға арналған жарықтандыру құрылғыларын (қауіпсіздік жарықтандыру, эвакуациялау) жарықтандыруға рұқсат етіледі. қалыпты жарықтандырудың негізгі жарықтандыру құрылғыларымен бір
уақытта қосылады және жанбайды, қалыпты жарық беру тоқтатылған кезде автоматты түрде қосылады. Апаттық жарықтандыру шамдары жұмыс істейтін жарықтандырғыштардан арнайы белгіленген қызыл А әрпімен ерекшеленуі керек. Түнде қорғалатын аумақтардың шекараларында күзет жарықтандыруы (арнайы техникалық қорғау құралдары болмаған жағдайда) қамтамасыз етілуі керек. Жарықтандыру жер деңгейінде көлденең жазықтықта немесе шекара сызығына перпендикуляр тік жазықтықтың бір жағында жерден 0,5 м деңгейінде кем дегенде 0,5 лк болуы керек. Жарықтандыру қондырғыларының сапа индикаторларына газды разрядты шамдармен жарықтандыру үшін бірінші кезектегі жарық көздерінің спектрлік құрамы да жатады. Оларды таңдау үшін, орындалатын жұмыстың сипатына қарай, стандарттарда түрлі-түсті дискриминацияға қойылатын әр түрлі талаптармен көрермендік жұмыстарды орындау кезінде дұрыс түс беруді қамтамасыз ететін жарық көздерінің түрлері қарастырылған. Ғимараттардан тыс жұмыс орындарының жұмыс беттерін жарықтандыру визуалды жұмыс категориясына және кемсітушілік объектінің минималды мөлшерінің осы объектіден жұмысшының көзіне дейінгі арақашықтыққа қатынасына байланысты қабылданады. Жарықтандырудың сандық және сапалық көрсеткіштерін бақылау, оларды өлшеу және бағалау жарықтандыру қондырғысын қабылдау кезінде және оны пайдалану кезінде жоспарлы түрде (жылына кемінде бір рет) және жоспардан тыс уақытта жүзеге асырылады. Жарық пен жарықтылықты өлшеу әдістері реттелген. Апаттық жарықтан жарықтандыруды өлшеуге арналған бақылау нүктелері жұмыс орындарында осындай жарықтандыру стандарттарда қарастырылған болуы керек. Эвакуациялық жарықтан минималды жарықтандыруды өлшеуге арналған бақылау нүктелері бөлмеден адамдарды эвакуациялау жолының бойында еденге орналастырылған. Ғимараттардың сыртындағы жұмыс орындарындағы жарықтандыруды өлшеуге арналған бақылау нүктелері жұмыс орындарында, жұмысшылар жүретін жол бойында орналастырылады.

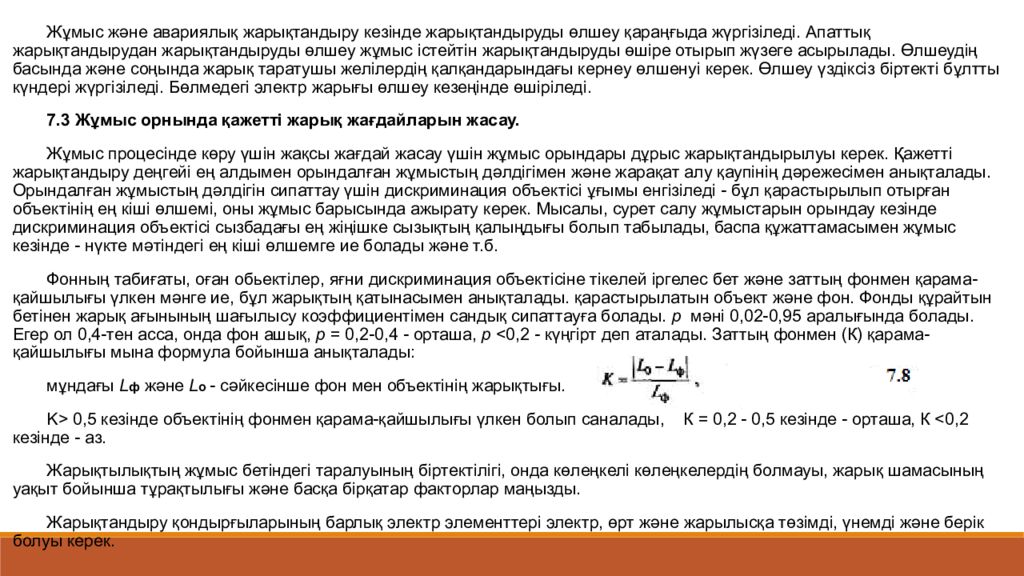

Жұмыс және авариялық жарықтандыру кезінде жарықтандыруды өлшеу қараңғыда жүргізіледі. Апаттық жарықтандырудан жарықтандыруды өлшеу жұмыс істейтін жарықтандыруды өшіре отырып жүзеге асырылады. Өлшеудің басында және соңында жарық таратушы желілердің қалқандарындағы кернеу өлшенуі керек. Өлшеу үздіксіз біртекті бұлтты күндері жүргізіледі. Бөлмедегі электр жарығы өлшеу кезеңінде өшіріледі. 7.3 Жұмыс орнында қажетті жарық жағдайларын жасау. Жұмыс процесінде көру үшін жақсы жағдай жасау үшін жұмыс орындары дұрыс жарықтандырылуы керек. Қажетті жарықтандыру деңгейі ең алдымен орындалған жұмыстың дәлдігімен және жарақат алу қаупінің дәрежесімен анықталады. Орындалған жұмыстың дәлдігін сипаттау үшін дискриминация объектісі ұғымы енгізіледі - бұл қарастырылып отырған объектінің ең кіші өлшемі, оны жұмыс барысында ажырату керек. Мысалы, сурет салу жұмыстарын орындау кезінде дискриминация объектісі сызбадағы ең жіңішке сызықтың қалыңдығы болып табылады, баспа құжаттамасымен жұмыс кезінде - нүкте мәтіндегі ең кіші өлшемге ие болады және т.б. Фонның табиғаты, оған обьектілер, яғни дискриминация объектісіне тікелей іргелес бет және заттың фонмен қарама-қайшылығы үлкен мәнге ие, бұл жарықтың қатынасымен анықталады. қарастырылатын объект және фон. Фонды құрайтын бетінен жарық ағынының шағылысу коэффициентімен сандық сипаттауға болады. р мәні 0,02-0,95 аралығында болады. Егер ол 0,4-тен асса, онда фон ашық, р = 0,2-0,4 - орташа, р <0,2 - күңгірт деп аталады. Заттың фонмен (К) қарама-қайшылығы мына формула бойынша анықталады: мұндағы L ф және L o - сәйкесінше фон мен объектінің жарықтығы. K> 0,5 кезінде объектінің фонмен қарама-қайшылығы үлкен болып саналады, К = 0,2 - 0,5 кезінде - орташа, К <0,2 кезінде - аз. Жарықтылықтың жұмыс бетіндегі таралуының біртектілігі, онда көлеңкелі көлеңкелердің болмауы, жарық шамасының уақыт бойынша тұрақтылығы және басқа бірқатар факторлар маңызды. Жарықтандыру қондырғыларының барлық электр элементтері электр, өрт және жарылысқа төзімді, үнемді және берік болуы керек.

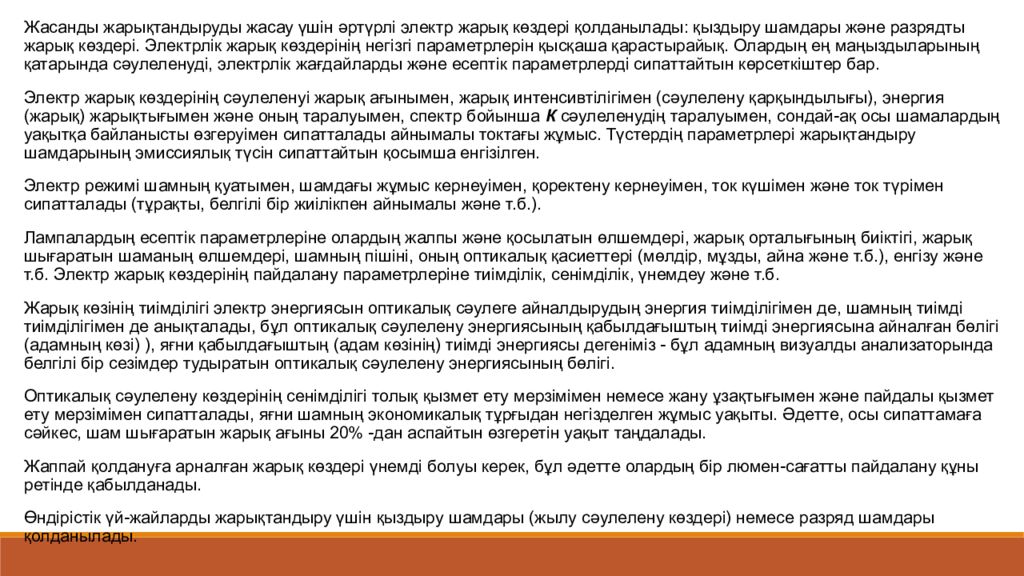

Жасанды жарықтандыруды жасау үшін әртүрлі электр жарық көздері қолданылады: қыздыру шамдары және разрядты жарық көздері. Электрлік жарық көздерінің негізгі параметрлерін қысқаша қарастырайық. Олардың ең маңыздыларының қатарында сәулеленуді, электрлік жағдайларды және есептік параметрлерді сипаттайтын көрсеткіштер бар. Электр жарық көздерінің сәулеленуі жарық ағынымен, жарық интенсивтілігімен (сәулелену қарқындылығы), энергия (жарық) жарықтығымен және оның таралуымен, спектр бойынша К сәулеленудің таралуымен, сондай-ақ осы шамалардың уақытқа байланысты өзгеруімен сипатталады айнымалы токтағы жұмыс. Түстердің параметрлері жарықтандыру шамдарының эмиссиялық түсін сипаттайтын қосымша енгізілген. Электр режимі шамның қуатымен, шамдағы жұмыс кернеуімен, қоректену кернеуімен, ток күшімен және ток түрімен сипатталады (тұрақты, белгілі бір жиілікпен айнымалы және т.б.). Лампалардың есептік параметрлеріне олардың жалпы және қосылатын өлшемдері, жарық орталығының биіктігі, жарық шығаратын шаманың өлшемдері, шамның пішіні, оның оптикалық қасиеттері (мөлдір, мұзды, айна және т.б.), енгізу және т.б. Электр жарық көздерінің пайдалану параметрлеріне тиімділік, сенімділік, үнемдеу және т.б. Жарық көзінің тиімділігі электр энергиясын оптикалық сәулеге айналдырудың энергия тиімділігімен де, шамның тиімді тиімділігімен де анықталады, бұл оптикалық сәулелену энергиясының қабылдағыштың тиімді энергиясына айналған бөлігі (адамның көзі) ), яғни қабылдағыштың (адам көзінің) тиімді энергиясы дегеніміз - бұл адамның визуалды анализаторында белгілі бір сезімдер тудыратын оптикалық сәулелену энергиясының бөлігі. Оптикалық сәулелену көздерінің сенімділігі толық қызмет ету мерзімімен немесе жану ұзақтығымен және пайдалы қызмет ету мерзімімен сипатталады, яғни шамның экономикалық тұрғыдан негізделген жұмыс уақыты. Әдетте, осы сипаттамаға сәйкес, шам шығаратын жарық ағыны 20% -дан аспайтын өзгеретін уақыт таңдалады. Жаппай қолдануға арналған жарық көздері үнемді болуы керек, бұл әдетте олардың бір люмен-сағатты пайдалану құны ретінде қабылданады. Өндірістік үй-жайларды жарықтандыру үшін қыздыру шамдары (жылу сәулелену көздері) немесе разряд шамдары қолданылады.

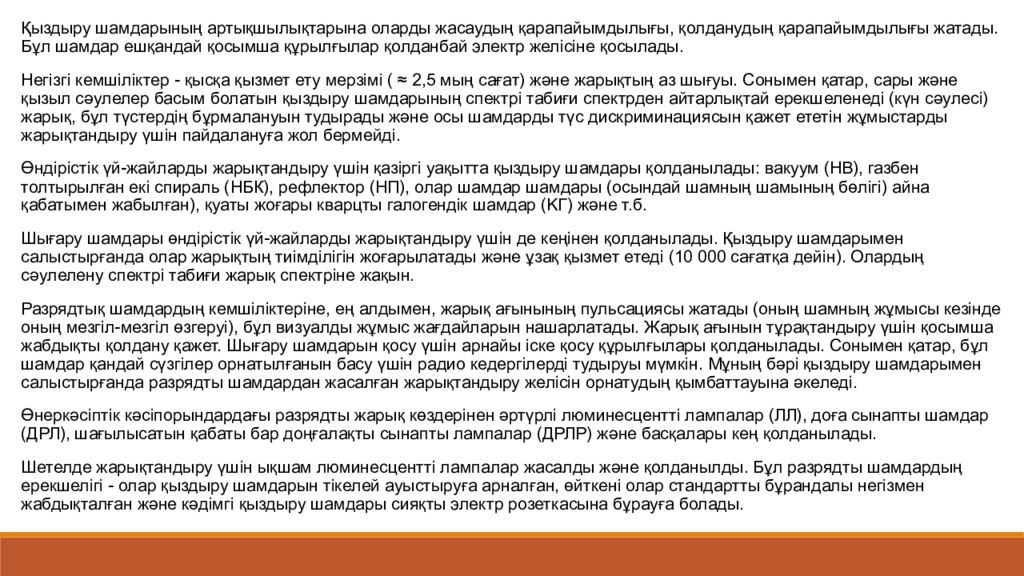

Қыздыру шамдарының артықшылықтарына оларды жасаудың қарапайымдылығы, қолданудың қарапайымдылығы жатады. Бұл шамдар ешқандай қосымша құрылғылар қолданбай электр желісіне қосылады. Негізгі кемшіліктер - қысқа қызмет ету мерзімі ( ≈ 2,5 мың сағат) және жарықтың аз шығуы. Сонымен қатар, сары және қызыл сәулелер басым болатын қыздыру шамдарының спектрі табиғи спектрден айтарлықтай ерекшеленеді (күн сәулесі) жарық, бұл түстердің бұрмалануын тудырады және осы шамдарды түс дискриминациясын қажет ететін жұмыстарды жарықтандыру үшін пайдалануға жол бермейді. Өндірістік үй-жайларды жарықтандыру үшін қазіргі уақытта қыздыру шамдары қолданылады: вакуум (НВ), газбен толтырылған екі спираль (НБК), рефлектор (HП), олар шамдар шамдары (осындай шамның шамының бөлігі) айна қабатымен жабылған), қуаты жоғары кварцты галогендік шамдар (KГ) және т.б. Шығару шамдары өндірістік үй-жайларды жарықтандыру үшін де кеңінен қолданылады. Қыздыру шамдарымен салыстырғанда олар жарықтың тиімділігін жоғарылатады және ұзақ қызмет етеді (10 000 сағатқа дейін). Олардың сәулелену спектрі табиғи жарық спектріне жақын. Разрядтық шамдардың кемшіліктеріне, ең алдымен, жарық ағынының пульсациясы жатады (оның шамның жұмысы кезінде оның мезгіл-мезгіл өзгеруі), бұл визуалды жұмыс жағдайларын нашарлатады. Жарық ағынын тұрақтандыру үшін қосымша жабдықты қолдану қажет. Шығару шамдарын қосу үшін арнайы іске қосу құрылғылары қолданылады. Сонымен қатар, бұл шамдар қандай сүзгілер орнатылғанын басу үшін радио кедергілерді тудыруы мүмкін. Мұның бәрі қыздыру шамдарымен салыстырғанда разрядты шамдардан жасалған жарықтандыру желісін орнатудың қымбаттауына әкеледі. Өнеркәсіптік кәсіпорындардағы разрядты жарық көздерінен әртүрлі люминесцентті лампалар (ЛЛ), доға сынапты шамдар (ДРЛ), шағылысатын қабаты бар доңғалақты сынапты лампалар (ДРЛР) және басқалары кең қолданылады. Шетелде жарықтандыру үшін ықшам люминесцентті лампалар жасалды және қолданылды. Бұл разрядты шамдардың ерекшелігі - олар қыздыру шамдарын тікелей ауыстыруға арналған, өйткені олар стандартты бұрандалы негізмен жабдықталған және кәдімгі қыздыру шамдары сияқты электр розеткасына бұрауға болады.

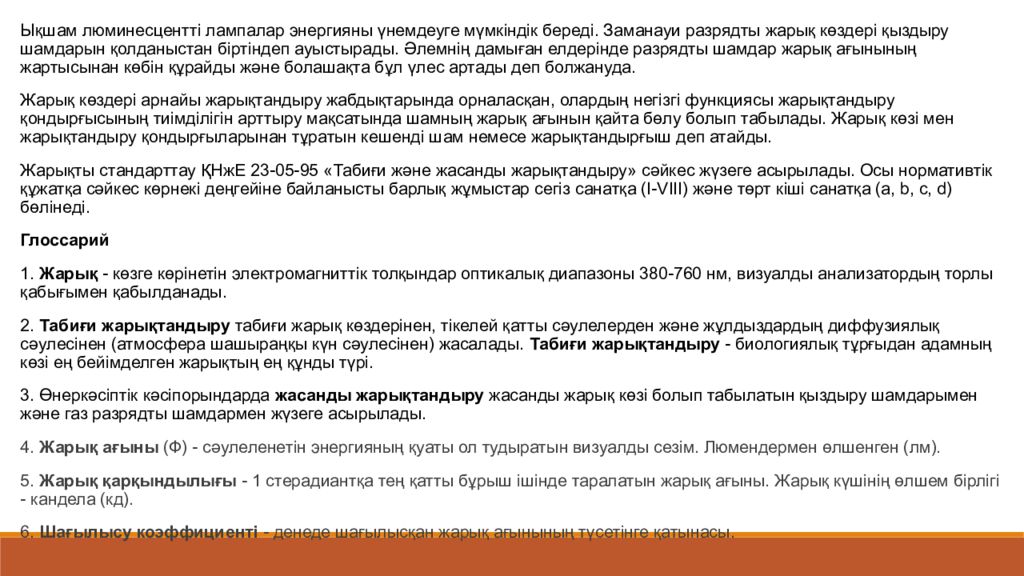

Ықшам люминесцентті лампалар энергияны үнемдеуге мүмкіндік береді. Заманауи разрядты жарық көздері қыздыру шамдарын қолданыстан біртіндеп ауыстырады. Әлемнің дамыған елдерінде разрядты шамдар жарық ағынының жартысынан көбін құрайды және болашақта бұл үлес артады деп болжануда. Жарық көздері арнайы жарықтандыру жабдықтарында орналасқан, олардың негізгі функциясы жарықтандыру қондырғысының тиімділігін арттыру мақсатында шамның жарық ағынын қайта бөлу болып табылады. Жарық көзі мен жарықтандыру қондырғыларынан тұратын кешенді шам немесе жарықтандырғыш деп атайды. Жарықты стандарттау ҚНжЕ 23-05-95 «Табиғи және жасанды жарықтандыру» сәйкес жүзеге асырылады. Осы нормативтік құжатқа сәйкес көрнекі деңгейіне байланысты барлық жұмыстар сегіз санатқа (I-VIII) және төрт кіші санатқа (a, b, c, d) бөлінеді. Глоссарий 1. Жарық - көзге көрінетін электромагниттік толқындар оптикалық диапазоны 380-760 нм, визуалды анализатордың торлы қабығымен қабылданады. 2. Табиғи жарықтандыру табиғи жарық көздерінен, тікелей қатты сәулелерден және жұлдыздардың диффузиялық сәулесінен (атмосфера шашыраңқы күн сәулесінен) жасалады. Табиғи жарықтандыру - биологиялық тұрғыдан адамның көзі ең бейімделген жарықтың ең құнды түрі. 3. Өнеркәсіптік кәсіпорындарда жасанды жарықтандыру жасанды жарық көзі болып табылатын қыздыру шамдарымен және газ разрядты шамдармен жүзеге асырылады. 4. Жарық ағыны (Ф) - сәулеленетін энергияның қуаты ол тудыратын визуалды сезім. Люмендермен өлшенген (лм). 5. Жарық қарқындылығы - 1 стерадиантқа тең қатты бұрыш ішінде таралатын жарық ағыны. Жарық күшінің өлшем бірлігі - кандела (кд). 6. Шағылысу коэффициенті - денеде шағылысқан жарық ағынының түсетінге қатынасы.

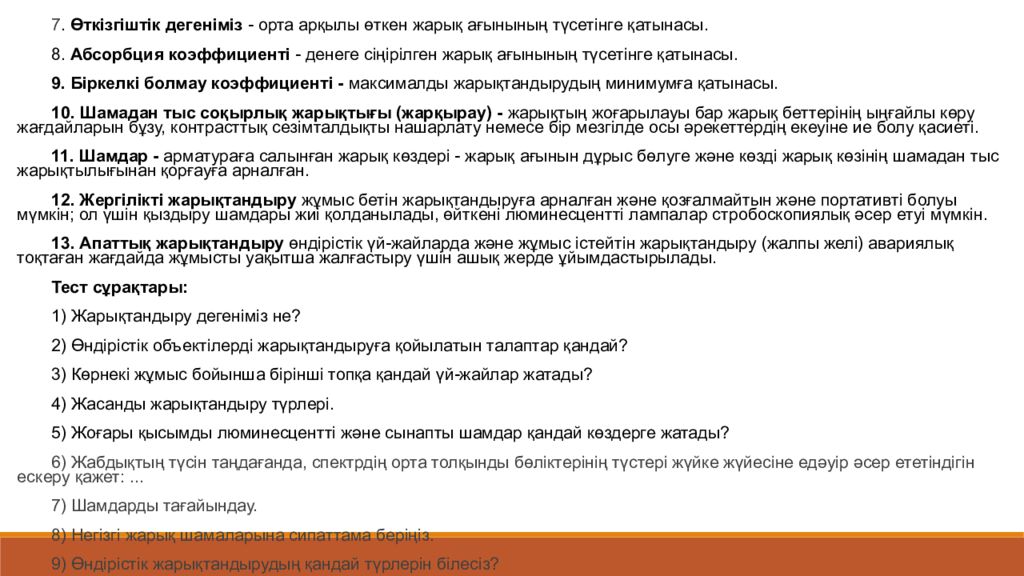

7. Өткізгіштік дегеніміз - орта арқылы өткен жарық ағынының түсетінге қатынасы. 8. Абсорбция коэффициенті - денеге сіңірілген жарық ағынының түсетінге қатынасы. 9. Біркелкі болмау коэффициенті - максималды жарықтандырудың минимумға қатынасы. 10. Шамадан тыс соқырлық жарықтығы (жарқырау) - жарықтың жоғарылауы бар жарық беттерінің ыңғайлы көру жағдайларын бұзу, контрасттық сезімталдықты нашарлату немесе бір мезгілде осы әрекеттердің екеуіне ие болу қасиеті. 11. Шамдар - арматураға салынған жарық көздері - жарық ағынын дұрыс бөлуге және көзді жарық көзінің шамадан тыс жарықтылығынан қорғауға арналған. 12. Жергілікті жарықтандыру жұмыс бетін жарықтандыруға арналған және қозғалмайтын және портативті болуы мүмкін; ол үшін қыздыру шамдары жиі қолданылады, өйткені люминесцентті лампалар стробоскопиялық әсер етуі мүмкін. 13. Апаттық жарықтандыру өндірістік үй-жайларда және жұмыс істейтін жарықтандыру (жалпы желі) авариялық тоқтаған жағдайда жұмысты уақытша жалғастыру үшін ашық жерде ұйымдастырылады. Тест сұрақтары: 1) Жарықтандыру дегеніміз не? 2) Өндірістік объектілерді жарықтандыруға қойылатын талаптар қандай? 3) Көрнекі жұмыс бойынша бірінші топқа қандай үй-жайлар жатады? 4) Жасанды жарықтандыру түрлері. 5) Жоғары қысымды люминесцентті және сынапты шамдар қандай көздерге жатады? 6) Жабдықтың түсін таңдағанда, спектрдің орта толқынды бөліктерінің түстері жүйке жүйесіне едәуір әсер ететіндігін ескеру қажет:... 7) Шамдарды тағайындау. 8) Негізгі жарық шамаларына сипаттама беріңіз. 9) Өндірістік жарықтандырудың қандай түрлерін білесіз?

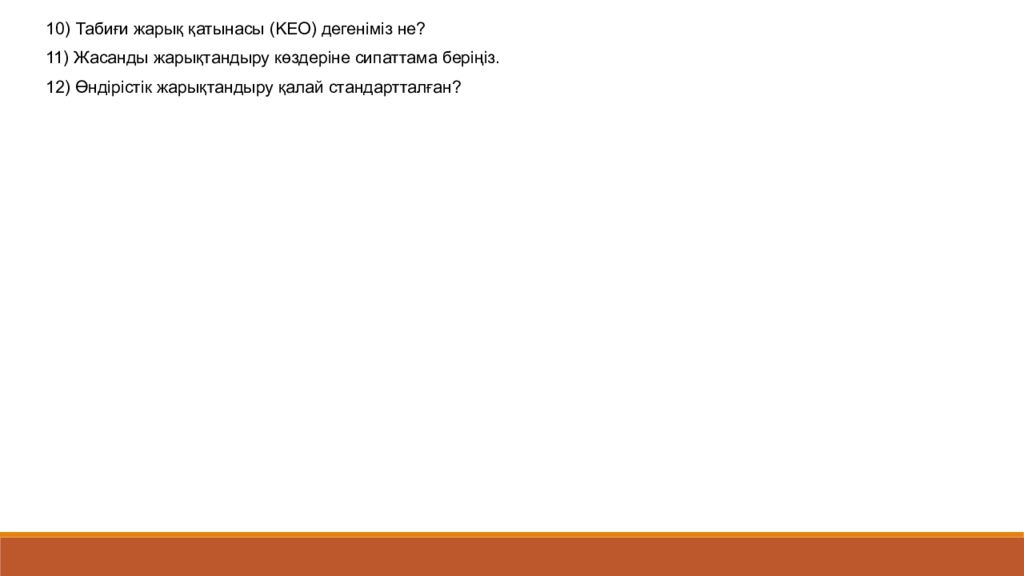

10) Табиғи жарық қатынасы (KEO) дегеніміз не? 11) Жасанды жарықтандыру көздеріне сипаттама беріңіз. 12) Өндірістік жарықтандыру қалай стандартталған?

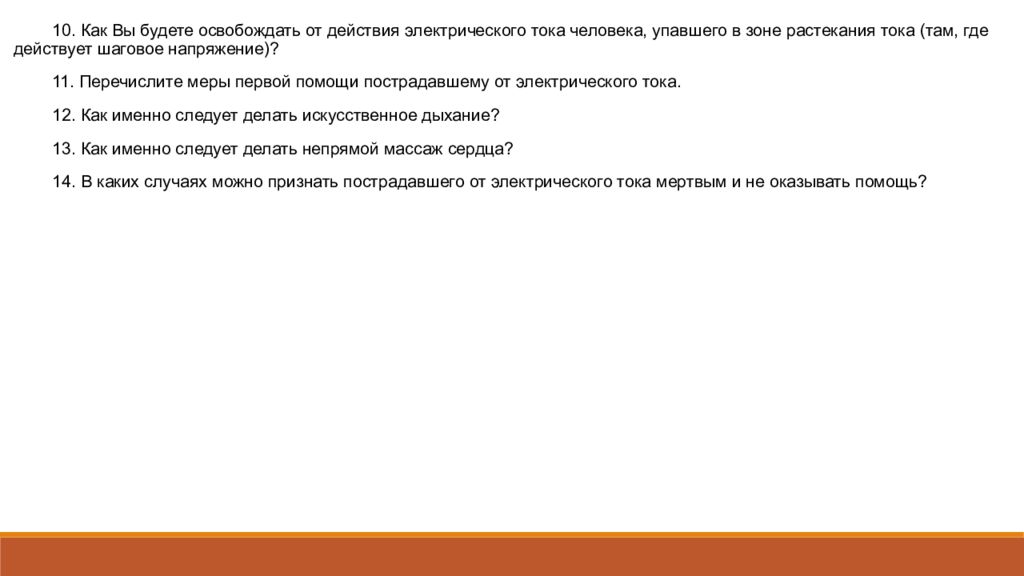

10. Как Вы будете освобождать от действия электрического тока человека, упавшего в зоне растекания тока (там, где действует шаговое напряжение)? 11. Перечислите меры первой помощи пострадавшему от электрического тока. 12. Как именно следует делать искусственное дыхание? 13. Как именно следует делать непрямой массаж сердца? 14. В каких случаях можно признать пострадавшего от электрического тока мертвым и не оказывать помощь?
