Залежь – скопление углеводородов в ловушке.

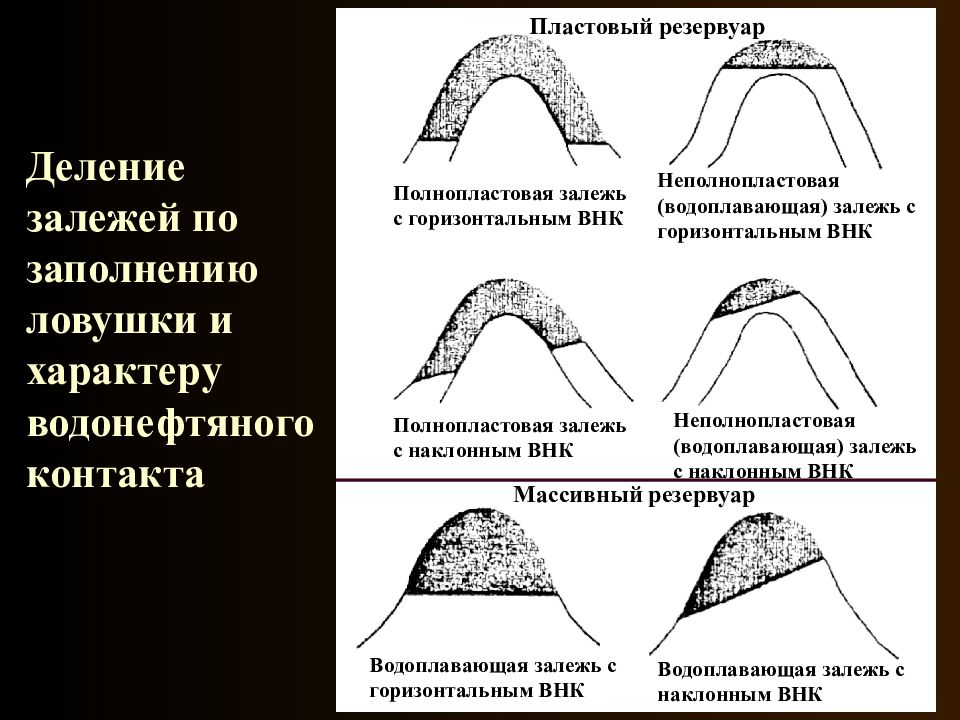

Полнопластовая залежь с горизонтальным ВНК Неполнопластовая (водоплавающая) залежь с горизонтальным ВНК Полнопластовая залежь с наклонным ВНК Неполнопластовая (водоплавающая) залежь с наклонным ВНК Пластовый резервуар Массивный резервуар Водоплавающая залежь с горизонтальным ВНК Водоплавающая залежь с наклонным ВНК
1 – газ 2 – нефть 3 – водный поток
Геологический разрез Структурная карта Газовая часть залежи Нефтяная часть залежи Водоносная часть пласта Изогипсы кровли пласта Переходная часть залежи

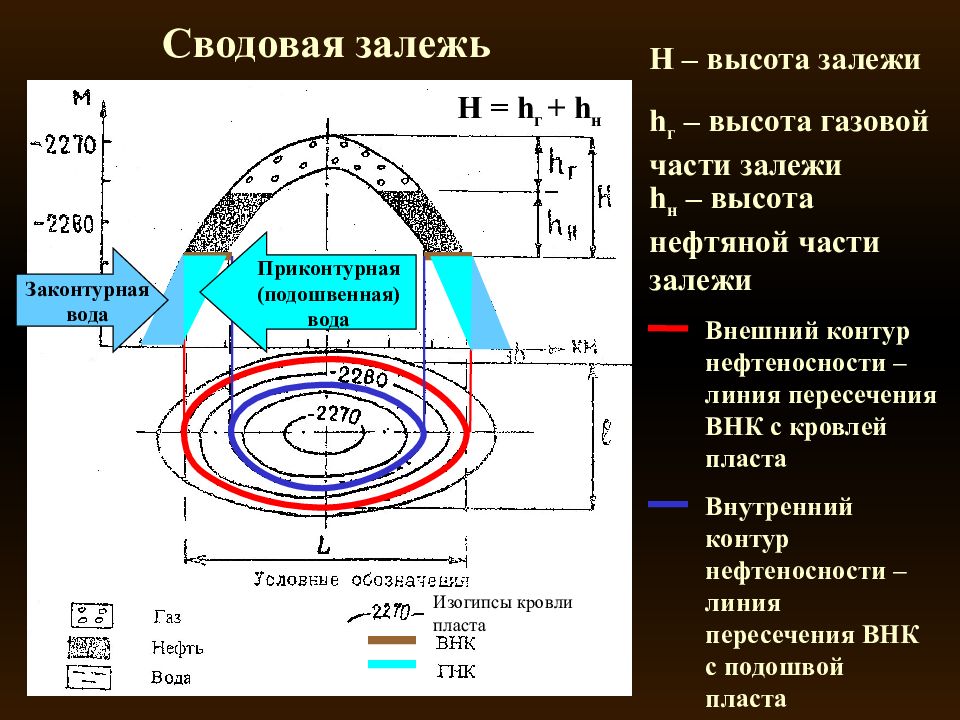

Внешний контур нефтеносности – линия пересечения ВНК с кровлей пласта Изогипсы кровли пласта Внутренний контур нефтеносности – линия пересечения ВНК с подошвой пласта H – высота залежи h г – высота газовой части залежи h н – высота нефтяной части залежи Приконтурная (подошвенная) вода Законтурная вода H = h г + h н
Внешний контур нефтеносности – линия пересечения ВНК с кровлей пласта ВНК

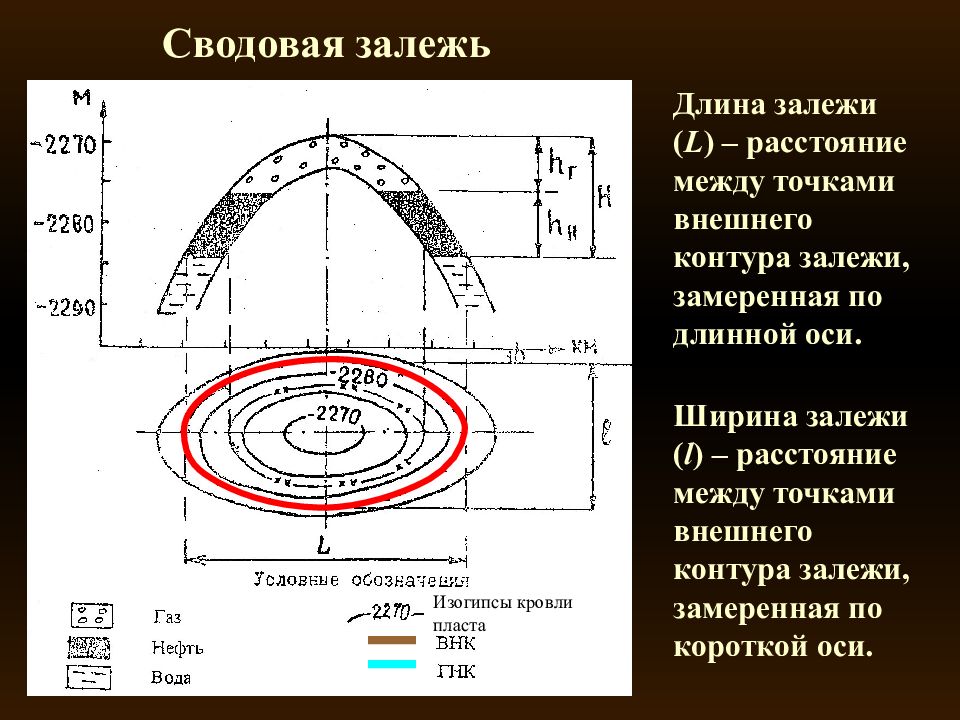

Длина залежи ( L ) – расстояние между точками внешнего контура залежи, замеренная по длинной оси. Изогипсы кровли пласта Ширина залежи ( l ) – расстояние между точками внешнего контура залежи, замеренная по короткой оси.

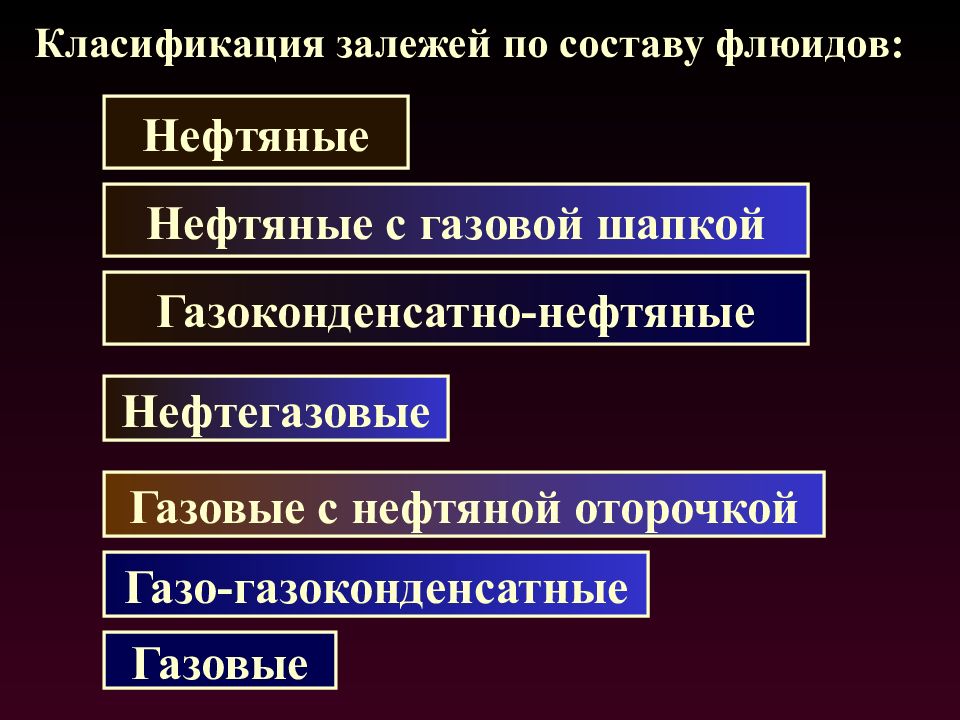

Нефтяные Нефтяные с газовой шапкой Нефтегазовые Газовые с нефтяной оторочкой Газоконденсатно-нефтяные Газо-газоконденсатные Газовые

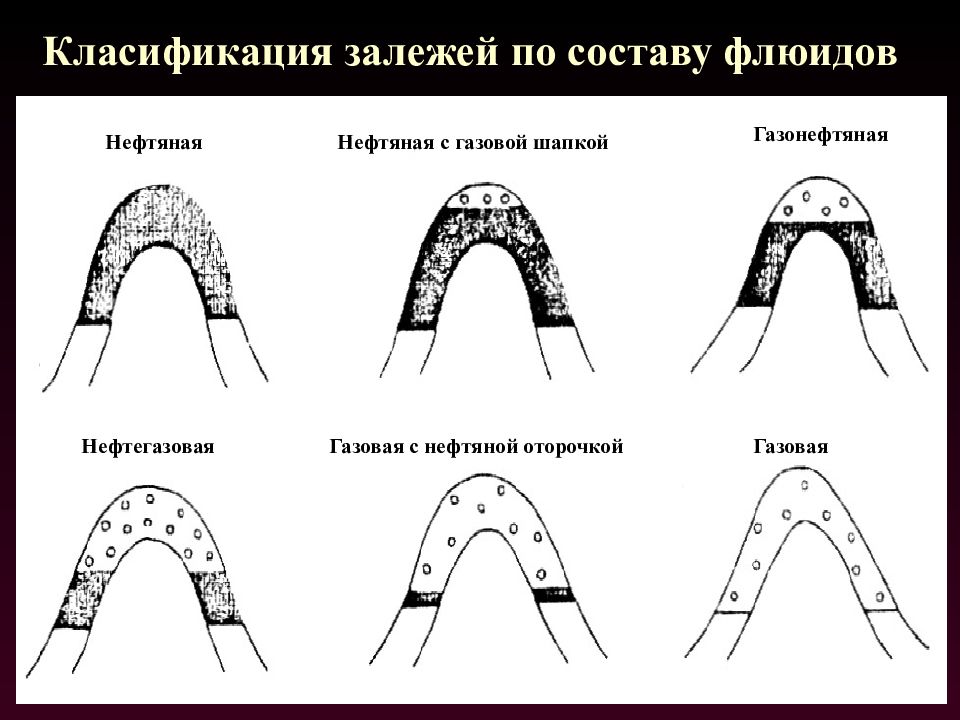

Нефтяная Нефтяная с газовой шапкой Нефтегазовая Газонефтяная Газовая с нефтяной оторочкой Газовая

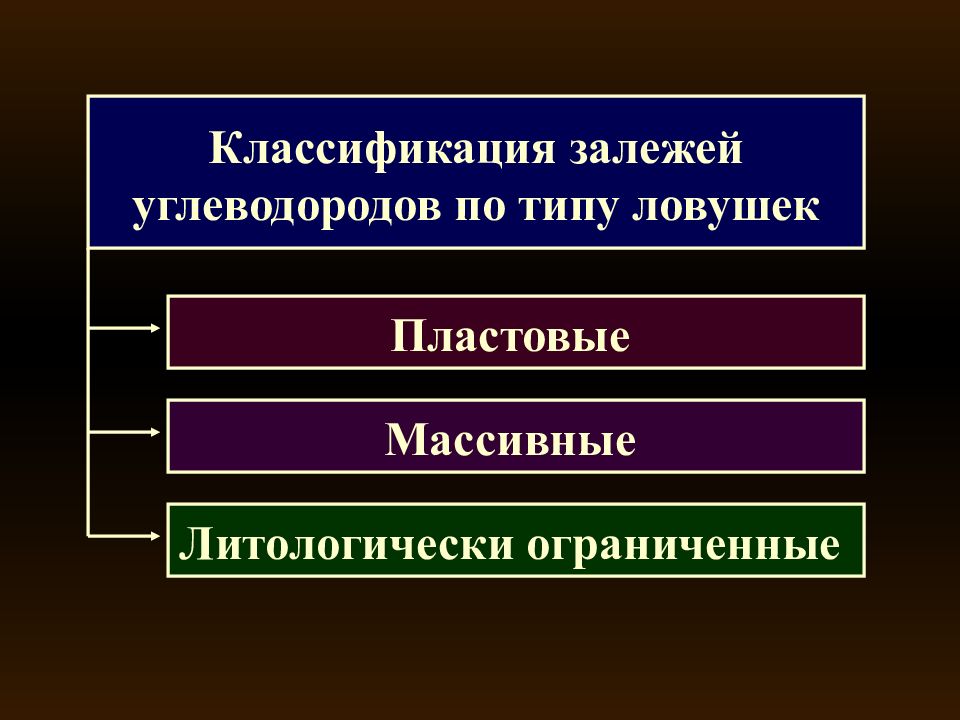

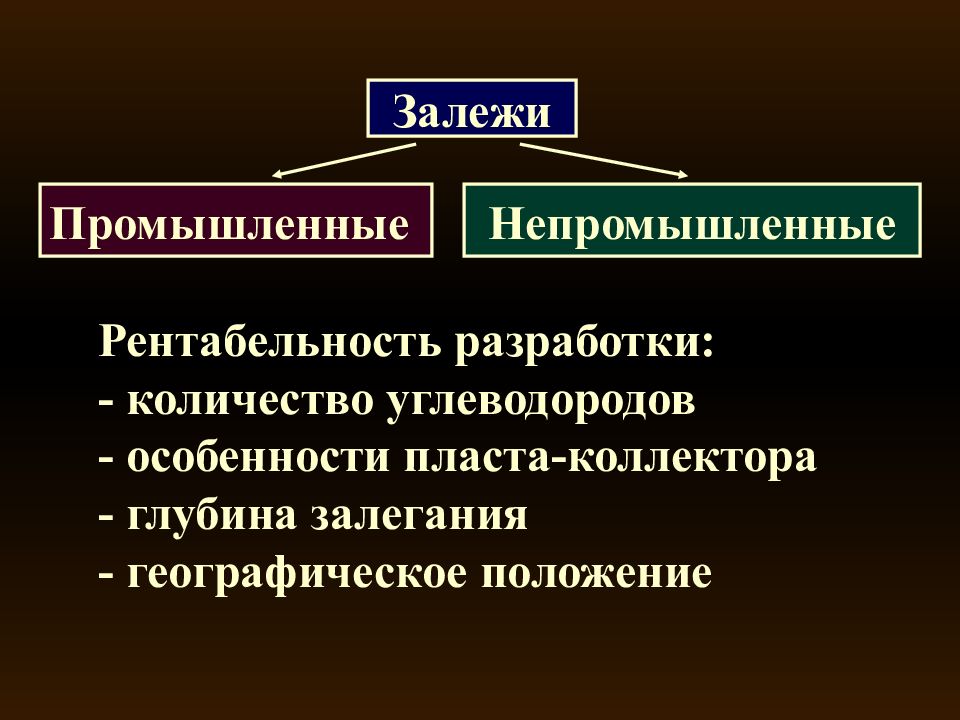

Залежи Промышленные Непромышленные

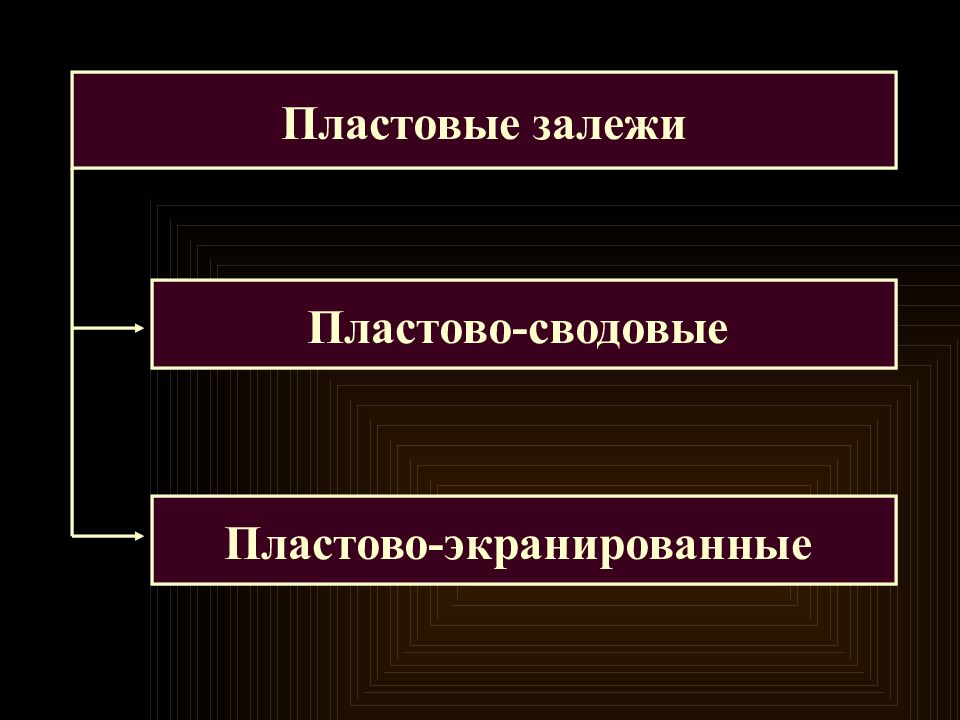

Пластовые Массивные Литологически ограниченные
Пластово-сводовые Пластово-экранированные

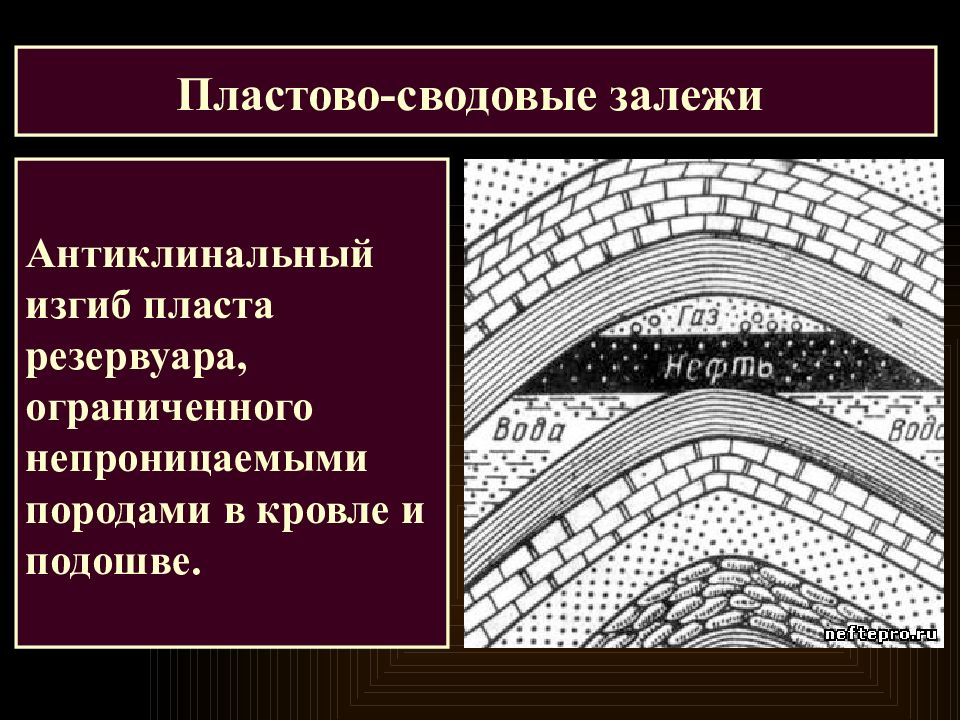

Антиклинальный изгиб пласта резервуара, ограниченного непроницаемыми породами в кровле и подошве. Пластово-сводовые залежи

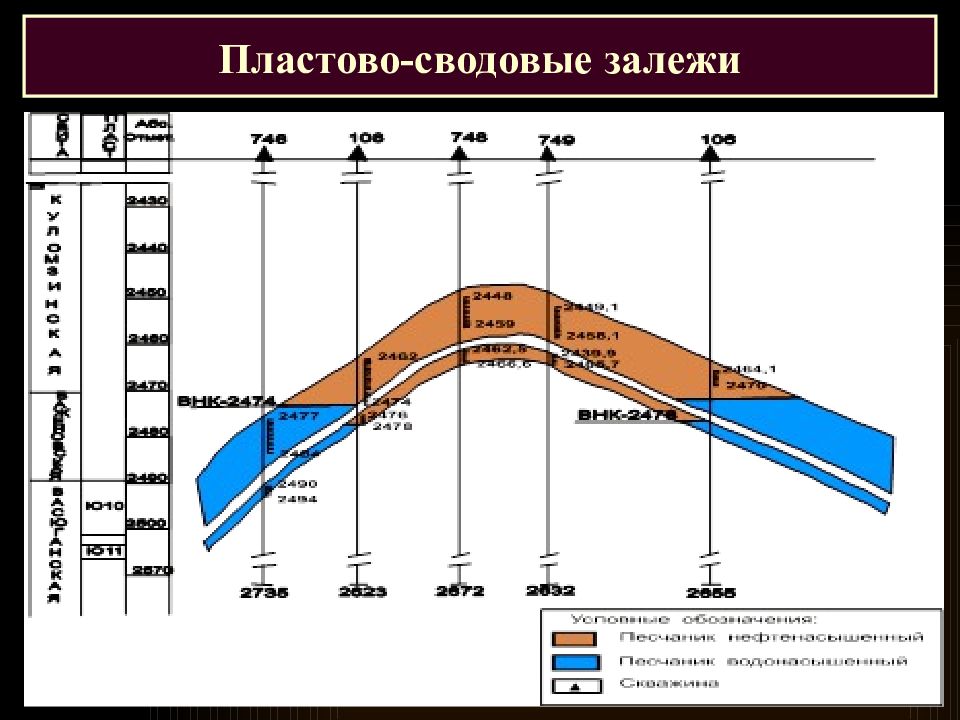

Пластово-сводовые залежи

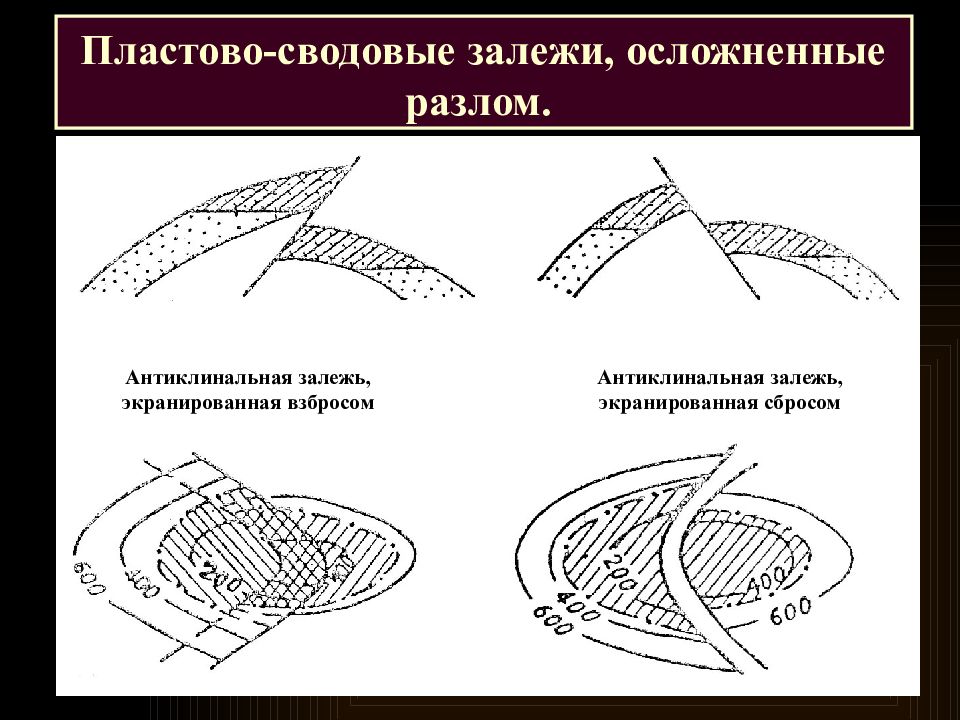

Пластово-сводовые залежи, осложненные разлом. Антиклинальная залежь, экранированная взбросом Антиклинальная залежь, экранированная сбросом

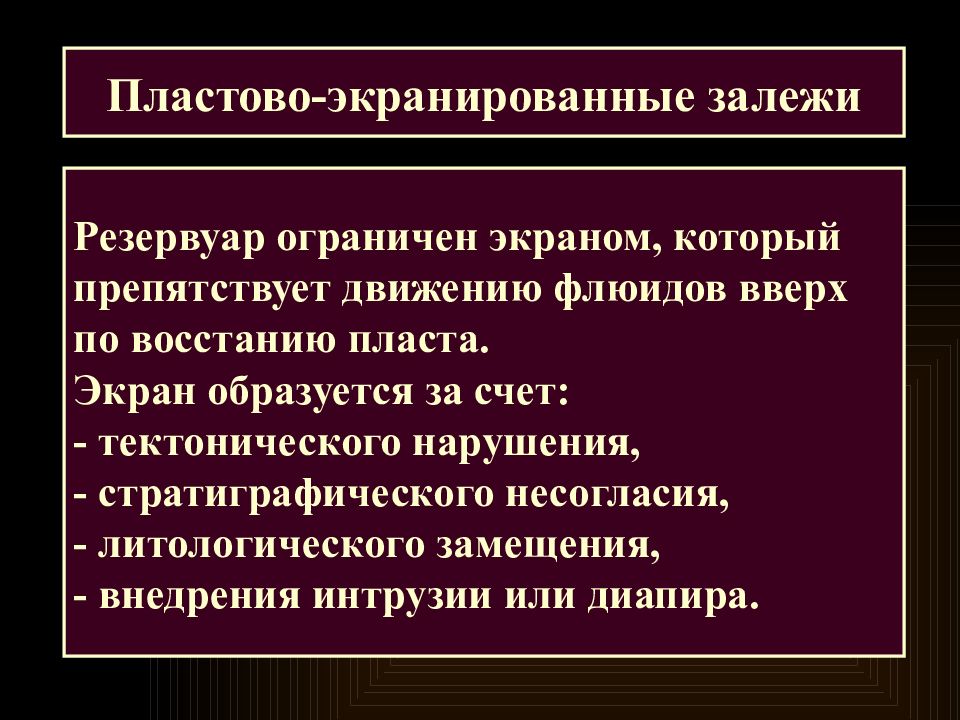

Резервуар ограничен экраном, который препятствует движению флюидов вверх по восстанию пласта. Экран образуется за счет: - тектонического нарушения, - стратиграфического несогласия, - литологического замещения, - внедрения интрузии или диапира. Пластово-экранированные залежи

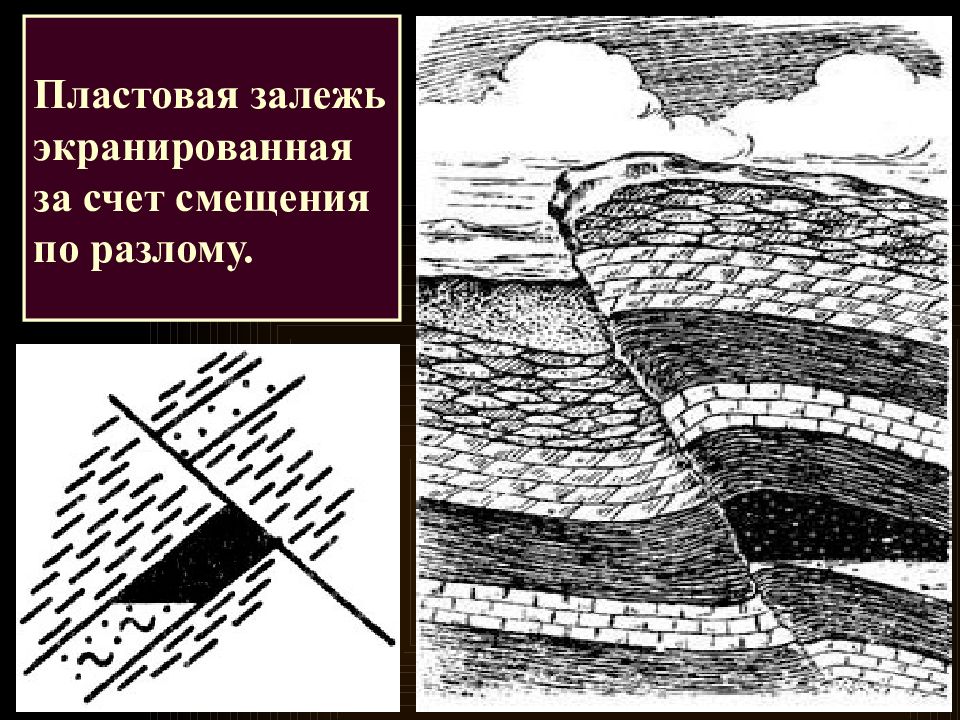

Пластовая залежь экранированная за счет смещения по разлому.

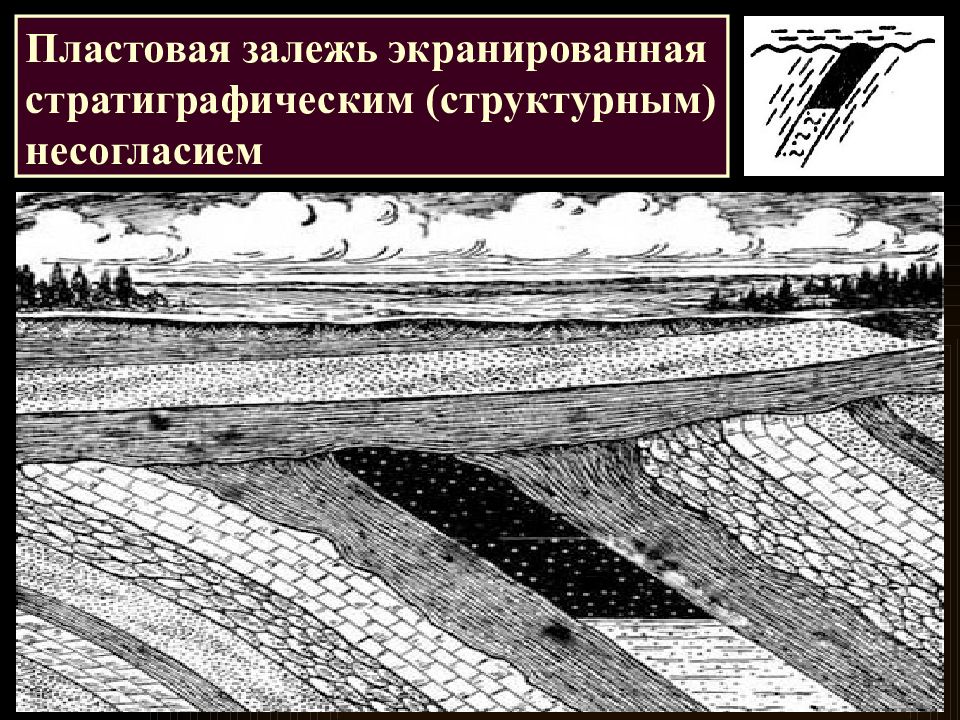

Пластовая залежь экранированная стратиграфическим (структурным) несогласием

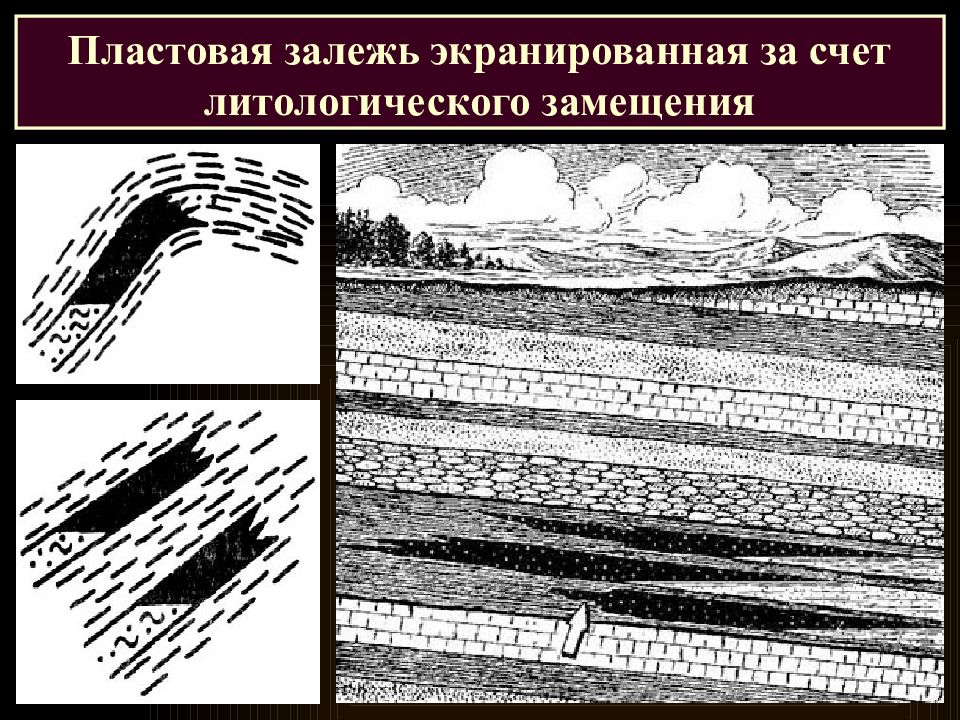

Пластовая залежь экранированная за счет литологического замещения

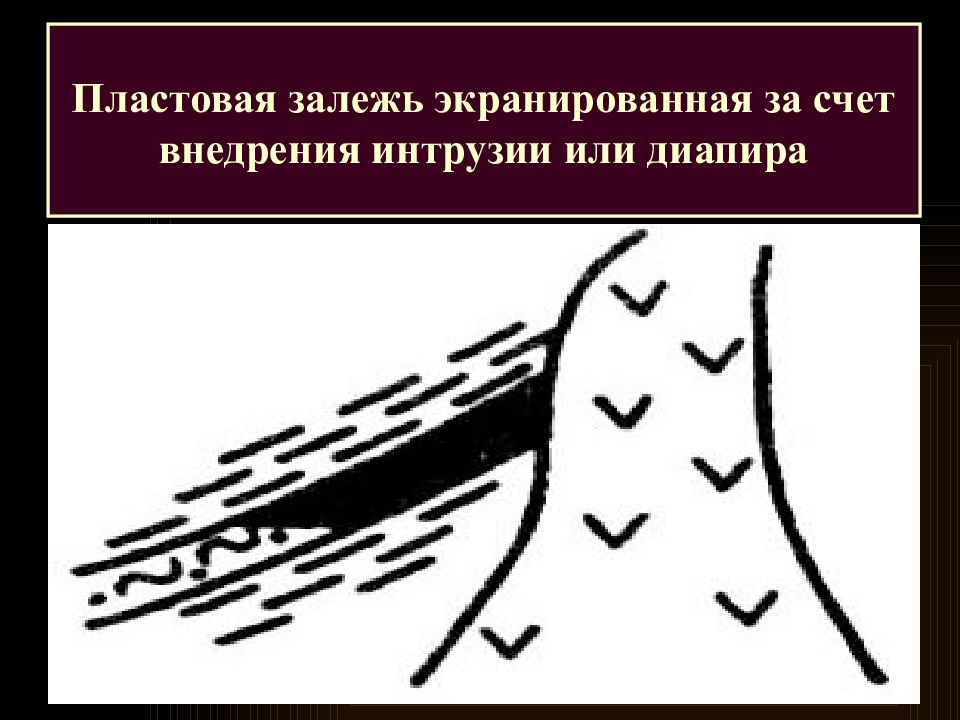

Пластовая залежь экранированная за счет внедрения интрузии или диапира

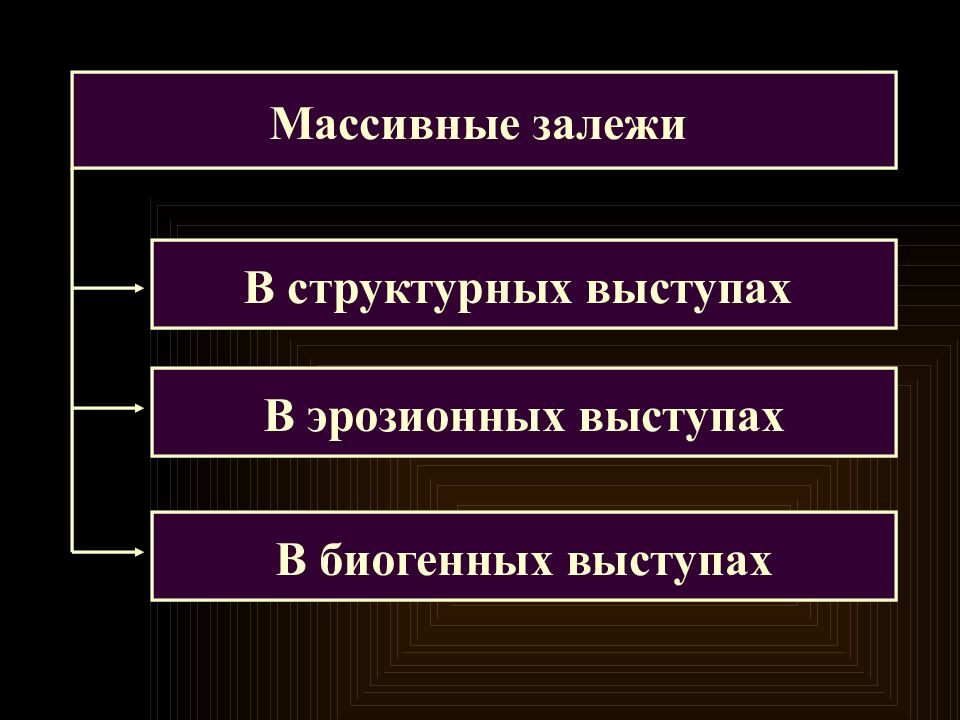

Массивные залежи В структурных выступах В эрозионных выступах В биогенных выступах

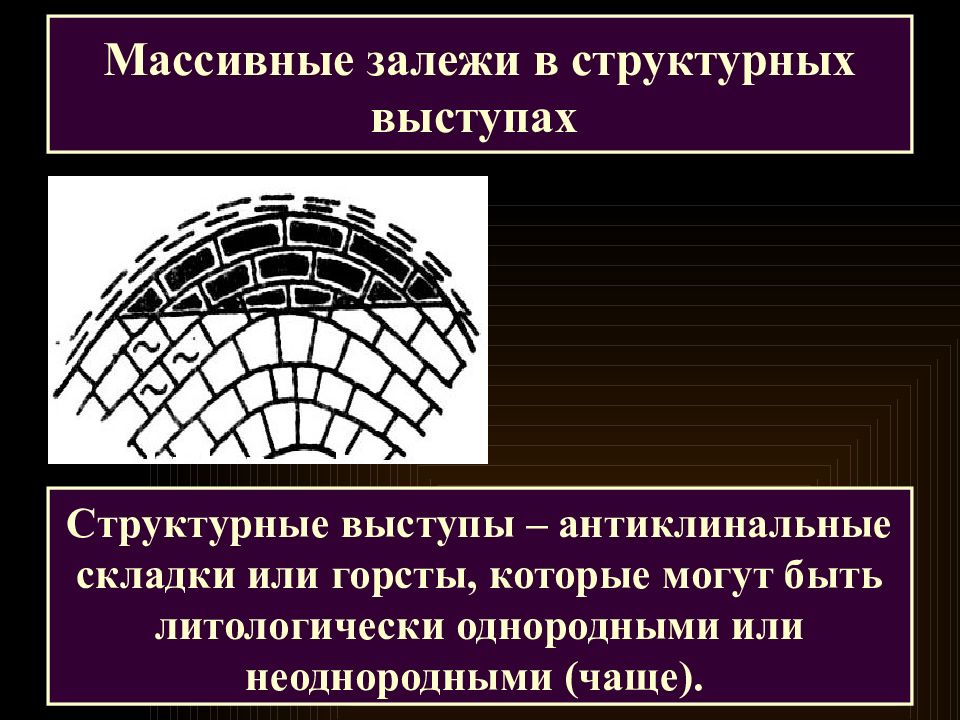

Массивные залежи в структурных выступах Структурные выступы – антиклинальные складки или горсты, которые могут быть литологически однородными или неоднородными (чаще).
