1 ОСНОВЫ ГЕОЛОГИИ И РАЗРАБОТКИ МЕСТОРОЖДЕНИЙ

Изображение слайда

Слайд 2: Пластовые флюиды

2 Пластовые флюиды Нефть Природные газы - Газ чисто газовых месторождений; - Газы, добываемые из газоконденсатных месторождений - Газы, добываемые вместе с нефтью (растворенные газы) Газовый конденсат Газогидраты

Изображение слайда

Слайд 3: Пластовая вода

3 Пластовая вода контурные (краевые) подошвенные промежуточные Воды нефтяных и газовых месторождений делятся на: - собственные (подошвенные, контурные, промежуточные); - чуждые; - техногенные.

Изображение слайда

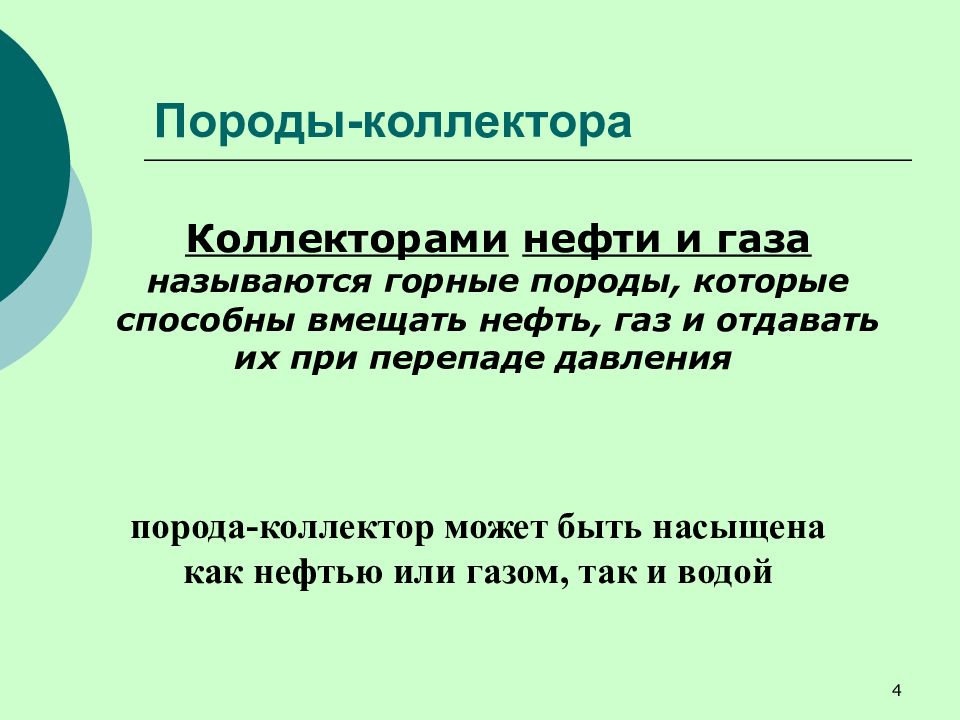

4 Породы-коллектора Коллекторами нефти и газа называются горные породы, которые способны вмещать нефть, газ и отдавать их при перепаде давления порода-коллектор может быть насыщена как нефтью или газом, так и водой

Изображение слайда

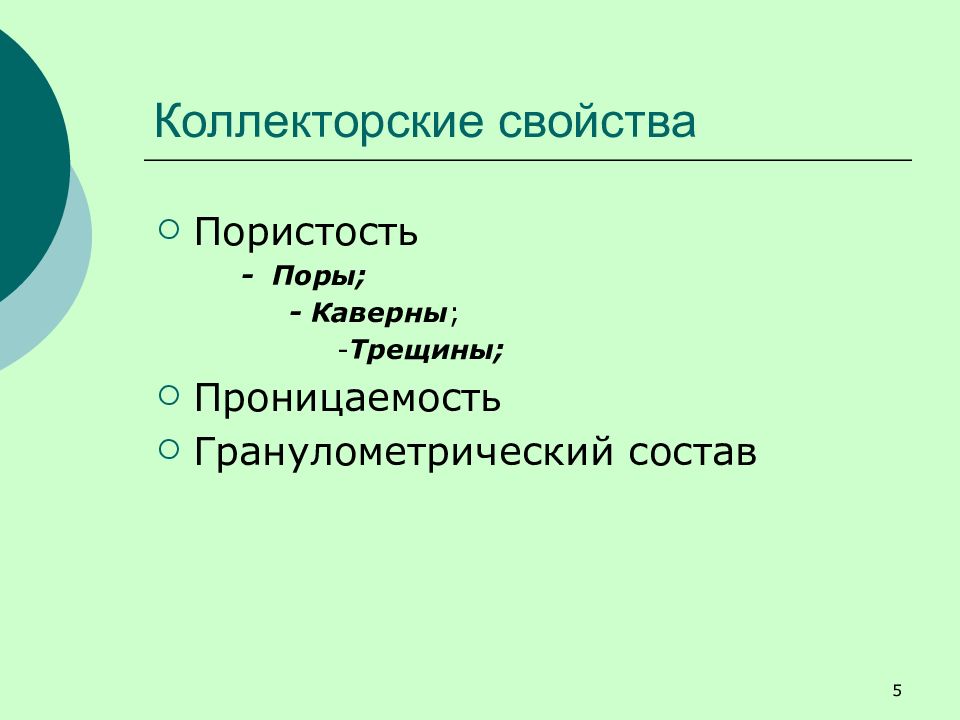

5 Пористость - Поры; - Каверны ; - Трещины; Проницаемость Гранулометрический состав Коллекторские свойства

Изображение слайда

Слайд 6: Коллекторские свойства

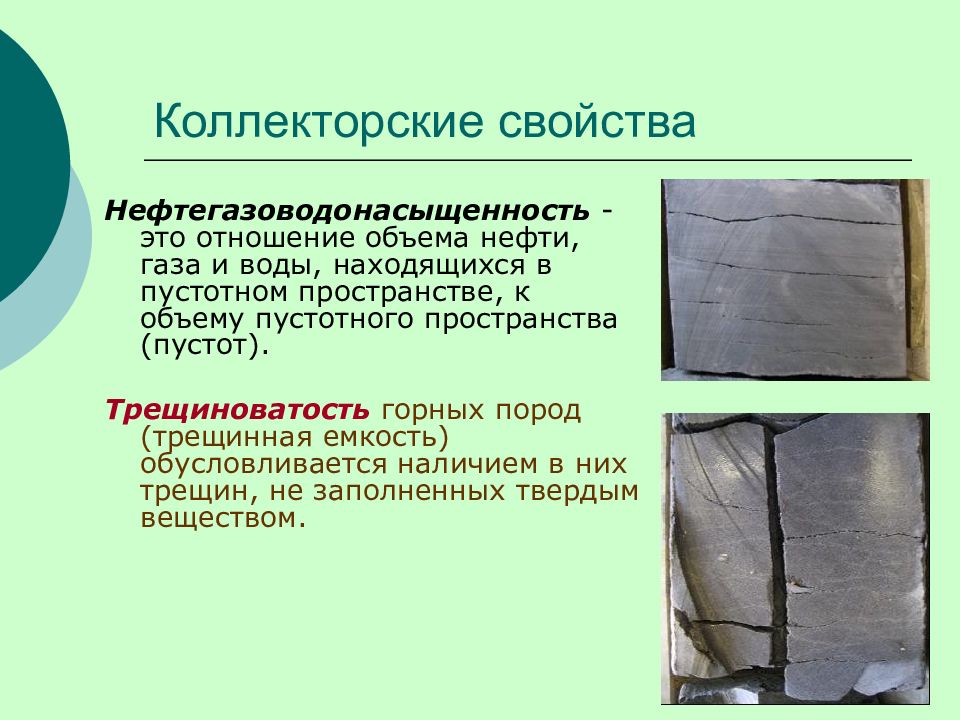

6 Коллекторские свойства Нефтегазоводонасыщенность - это отношение объема нефти, газа и воды, находящихся в пустотном пространстве, к объему пустотного пространства (пустот). Трещиноватость горных пород (трещинная емкость) обусловливается наличием в них трещин, не заполненных твердым веществом.

Изображение слайда

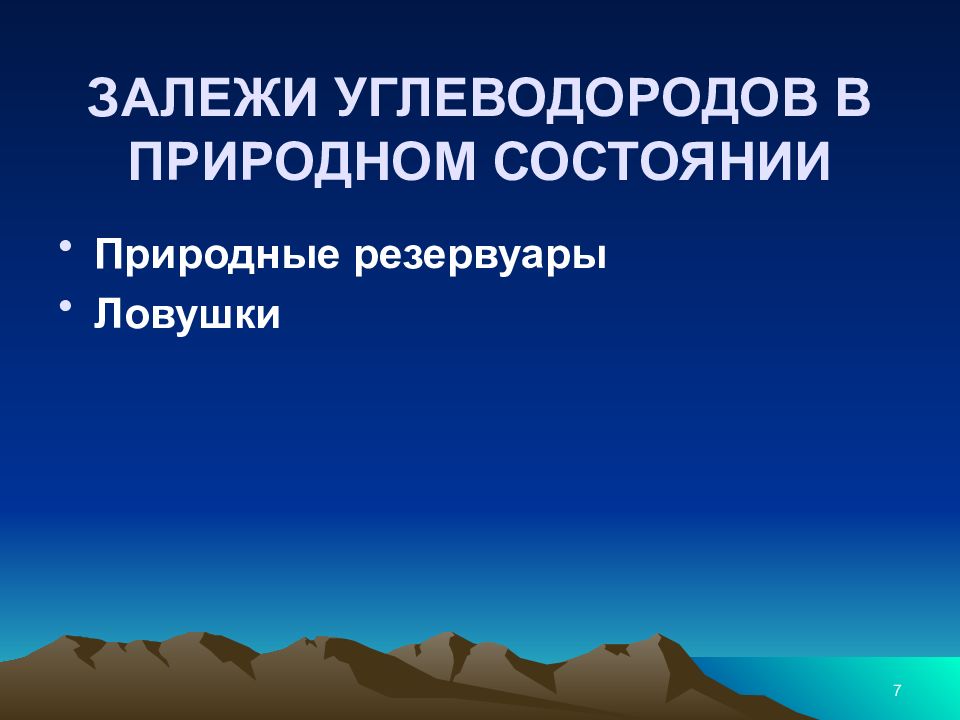

7 ЗАЛЕЖИ УГЛЕВОДОРОДОВ В ПРИРОДНОМ СОСТОЯНИИ Природные резервуары Ловушки

Изображение слайда

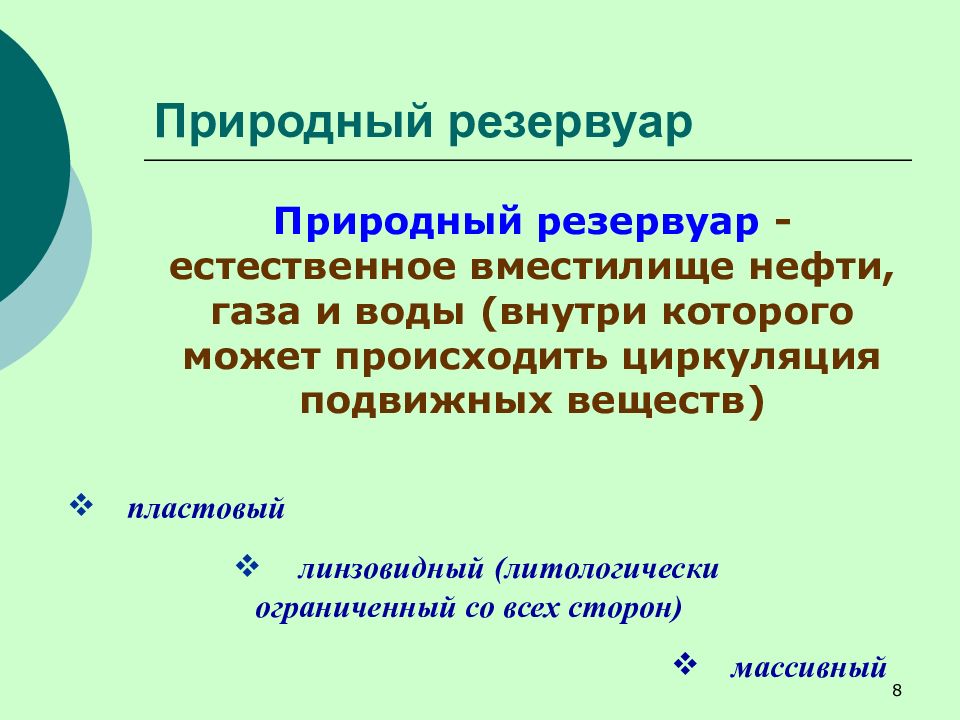

Слайд 8: Природный резервуар

8 Природный резервуар Природный резервуар - естественное вместилище нефти, газа и воды (внутри которого может происходить циркуляция подвижных веществ) пластовый массивный линзовидный (литологически ограниченный со всех сторон)

Изображение слайда

Слайд 9: Пластовый и литологически ограниченный резервуары

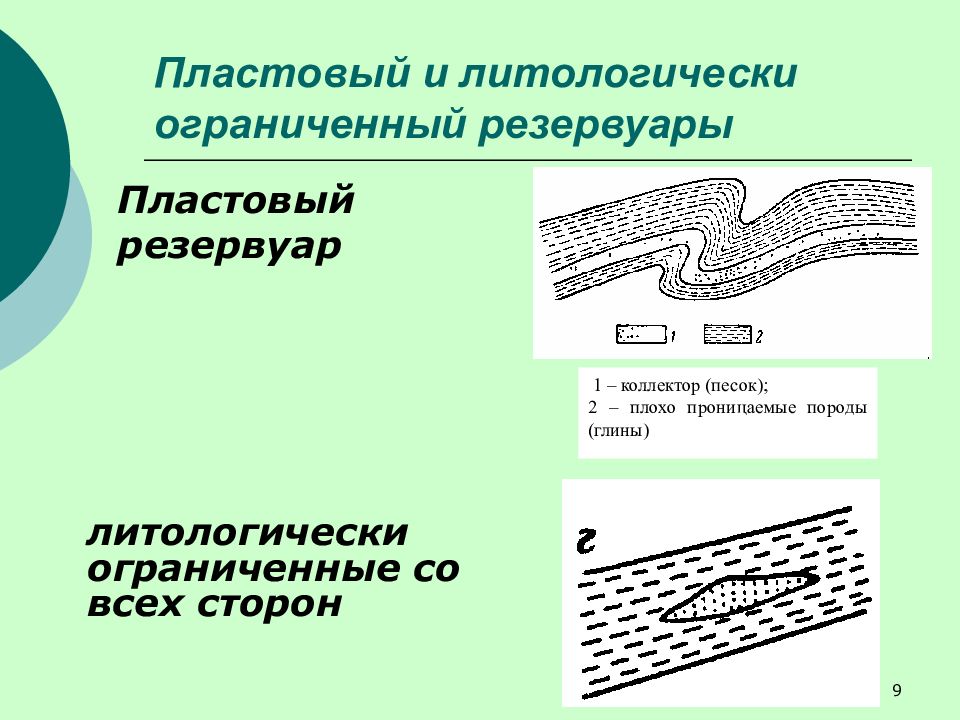

9 Пластовый и литологически ограниченный резервуары Пластовый резервуар литологически ограниченные со всех сторон 1 – коллектор (песок); 2 – плохо проницаемые породы (глины)

Изображение слайда

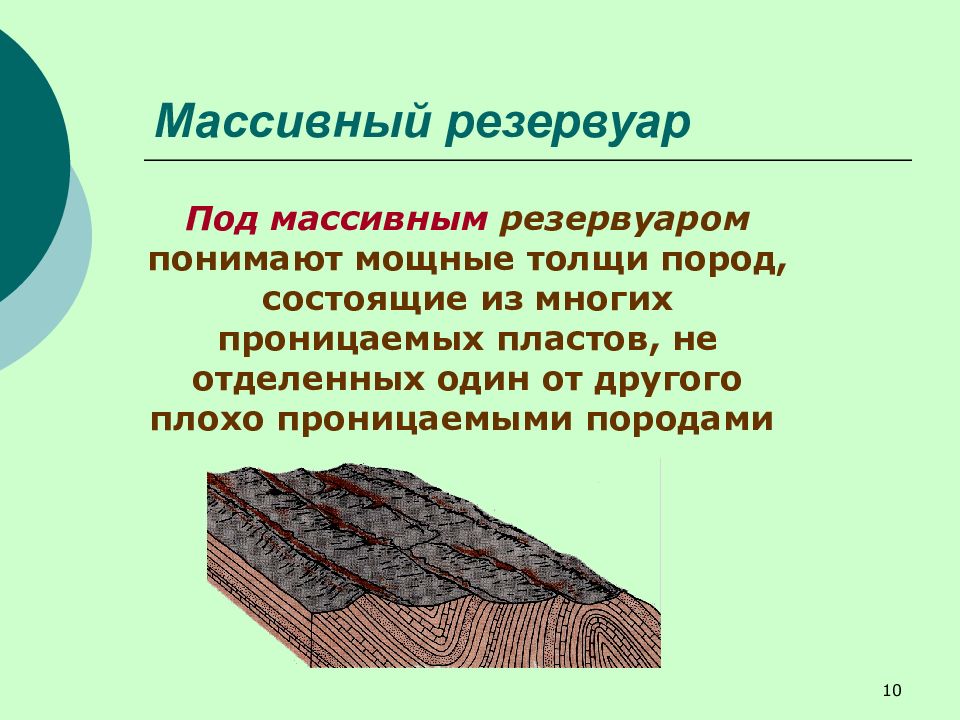

Слайд 10: Массивный резервуар

10 Массивный резервуар Под массивным резервуаром понимают мощные толщи пород, состоящие из многих проницаемых пластов, не отделенных один от другого плохо проницаемыми породами

Изображение слайда

Слайд 11: Ловушки нефти и газа

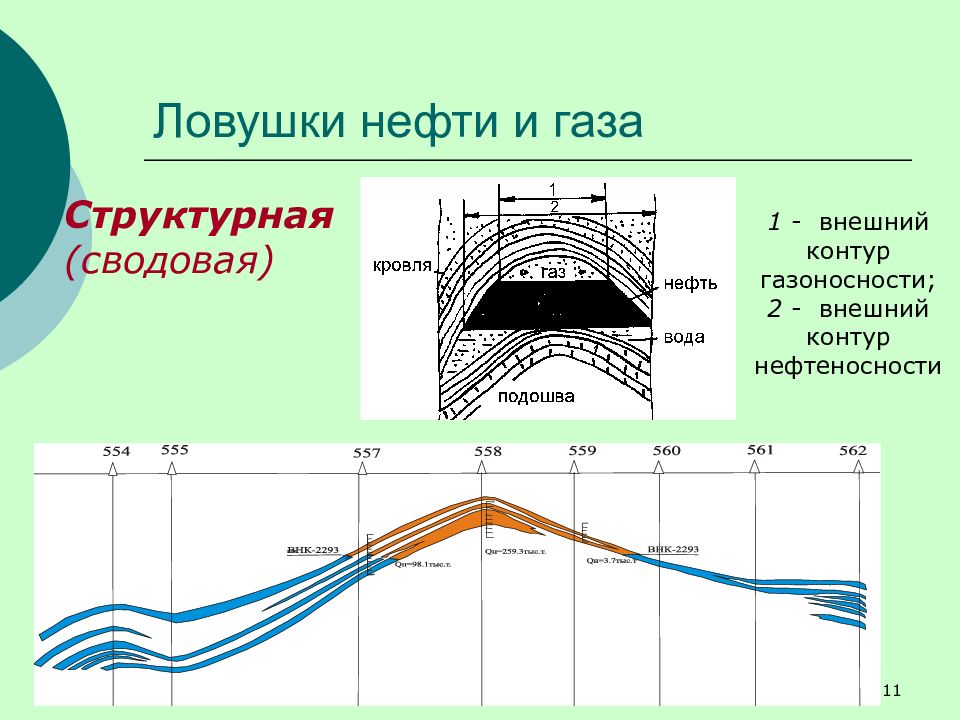

11 Ловушки нефти и газа Структурная (сводовая) 1 - внешний контур газоносности; 2 - внешний контур нефтеносности

Изображение слайда

Слайд 12: Стратиграфическая ловушка

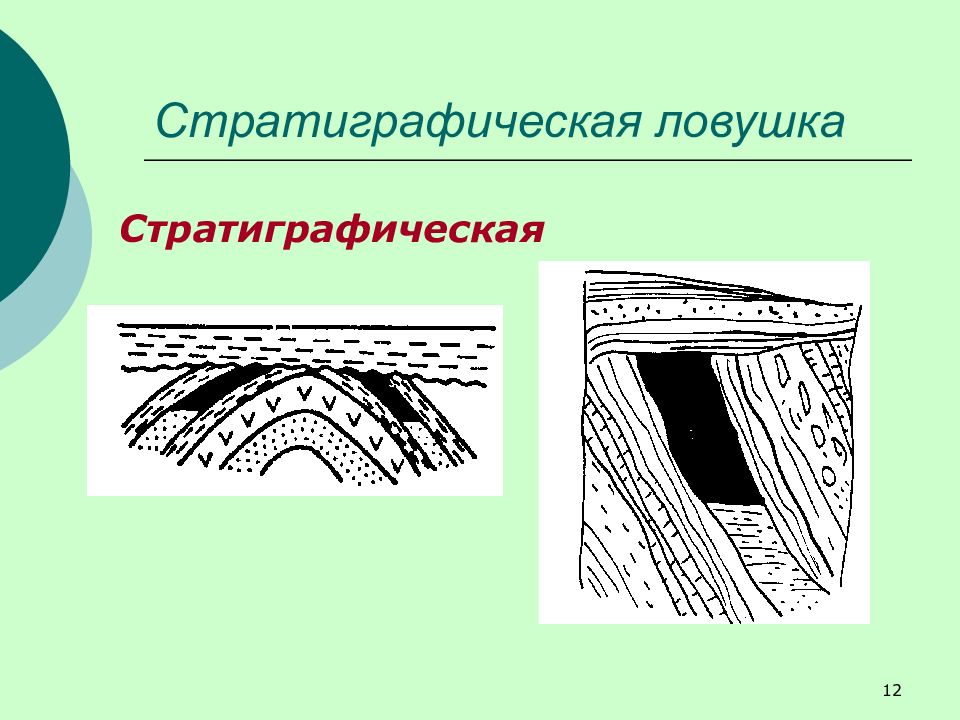

12 Стратиграфическая ловушка Стратиграфическая

Изображение слайда

Слайд 13: Тектоническая ловушка

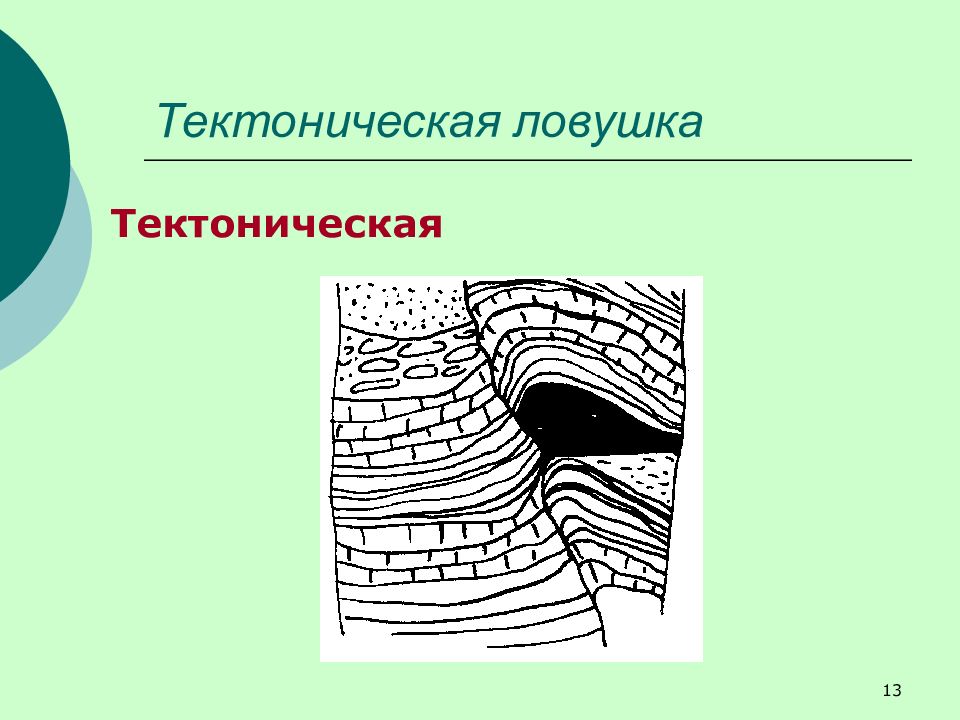

13 Тектоническая ловушка Тектоническая

Изображение слайда

Слайд 14: Литологическая ловушка

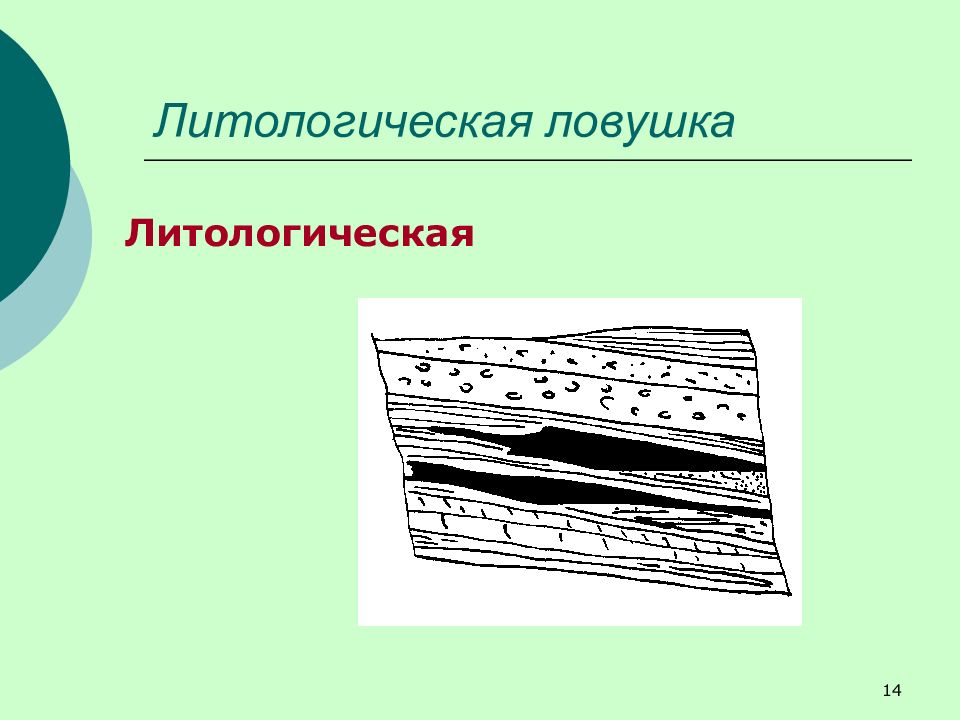

14 Литологическая ловушка Литологическая

Изображение слайда

Слайд 15: Залежь

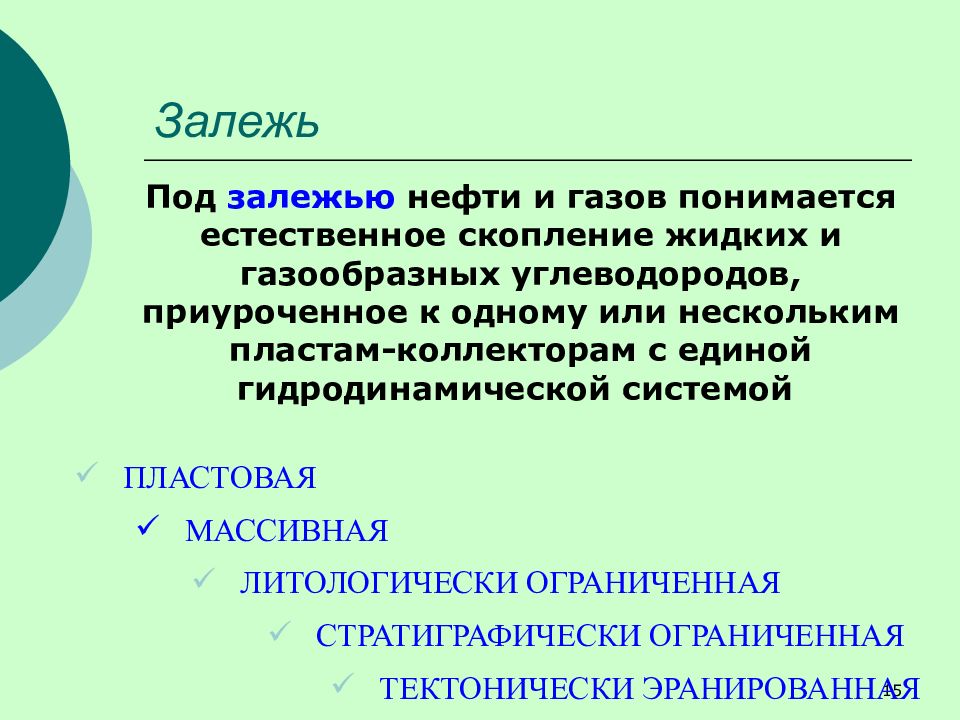

15 Залежь Под залежью нефти и газов понимается естественное скопление жидких и газообразных углеводородов, приуроченное к одному или нескольким пластам-коллекторам с единой гидродинамической системой ПЛАСТОВАЯ МАССИВНАЯ ЛИТОЛОГИЧЕСКИ ОГРАНИЧЕННАЯ СТРАТИГРАФИЧЕСКИ ОГРАНИЧЕННАЯ ТЕКТОНИЧЕСКИ ЭРАНИРОВАННАЯ

Изображение слайда

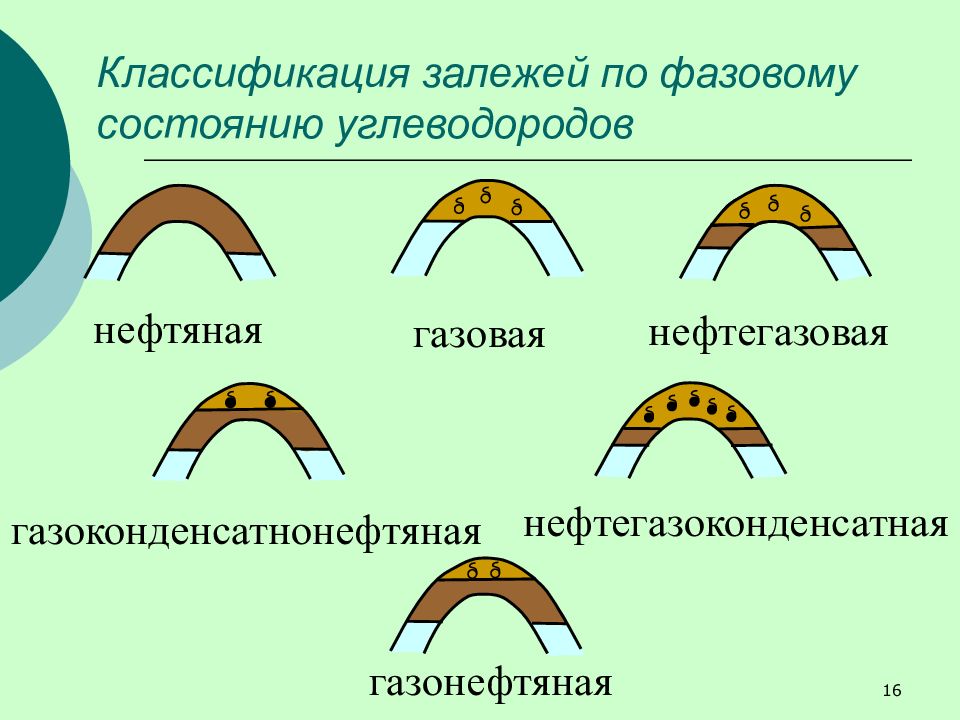

Слайд 16: Классификация залежей по фазовому состоянию углеводородов

16 Классификация залежей по фазовому состоянию углеводородов газонефтяная нефтяная газовая нефтегазовая нефтегазоконденсатная газоконденсатнонефтяная

Изображение слайда

Слайд 17: Месторождение

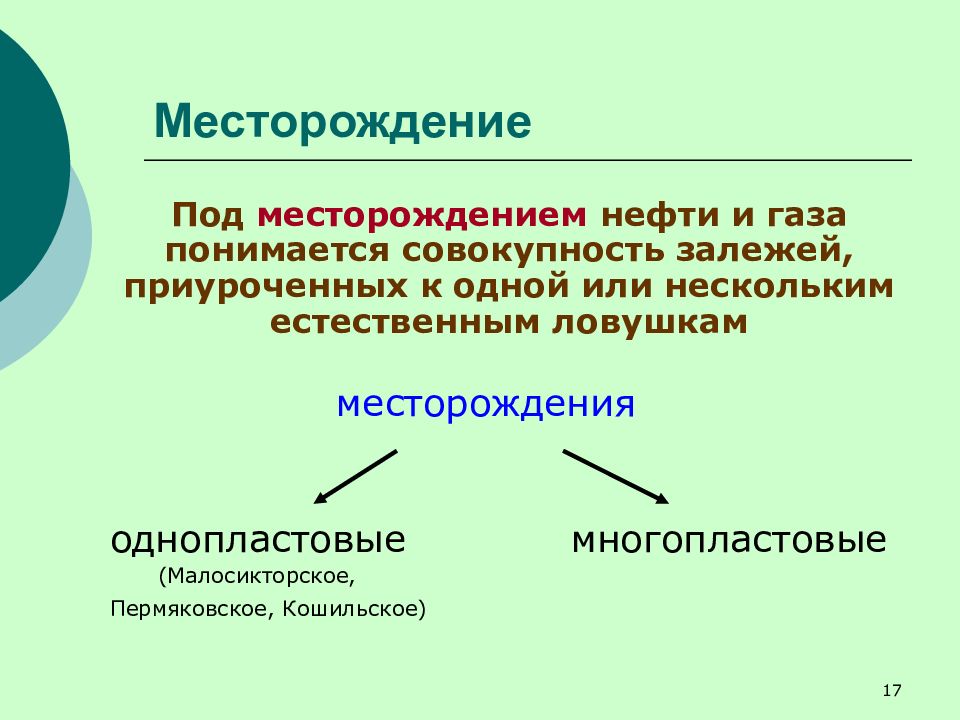

17 Месторождение Под месторождением нефти и газа понимается совокупность залежей, приуроченных к одной или нескольким естественным ловушкам месторождения однопластовые (Малосикторское, Пермяковское, Кошильское) многопластовые

Изображение слайда

Слайд 18

18 ЮВ 1 ЮВ 1 Разрез Ай-Еганского месторождения

Изображение слайда

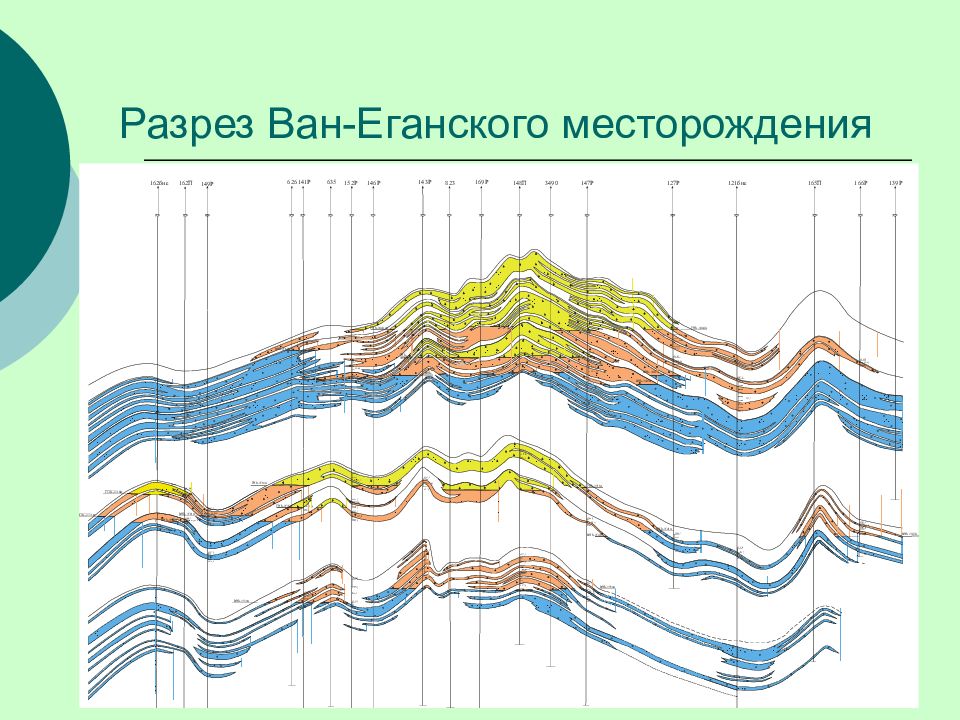

Слайд 19: Разрез Ван-Еганского месторождения

19 Разрез Ван-Еганского месторождения

Изображение слайда

Слайд 20: Разрез Ван-Еганского месторождения

20 Разрез Ван-Еганского месторождения

Изображение слайда

Слайд 21

Карта совмещенных контуров БВ 20 - 2 1 БВ 18-19 БВ 16-17 Показатели ед. изм. БВ 16-17 БВ 18-19 БВ 20-21 Ср. глубина залегания, м м 2389 2411 2437 Ср. общая толщина, м м 14.7 24.5 36.2 Ср. эфф. нефт. толщина, м м 4.8 6.0 5.1 Ср. эфф. газ. толщина, м м 6.5 7.2 6.7 Пористость, д.ед. д.ед. 0.212 0.208 0.21 Ср. нефтенасыщенность, д.ед. д.ед. 0.548 0.504 0.510 Ср. газонасыщенность, д.ед. д.ед. 0.667 0.584 0.540 Рпл начальное, атм. атм. 247 249 251

Изображение слайда

Слайд 22

22 СИСТЕМЫ И ТЕХНОЛОГИЯ РАЗРАБОТКИ НЕФТЯНЫХ МЕСТОРОЖДЕНИЙ

Изображение слайда

Слайд 23: Запасы нефти и газа

23 Запасы нефти и газа КИН - коэффициент извлечения нефти Геологические запасы - количество нефти, газа, конденсата и содержащихся в них компонентов, которое находится в недрах в изученных бурением залежах, наличие которых в недрах доказано пробной или промышленной эксплуатацией или испытанием скважин Извлекаемые запасы - часть геологических запасов, которая может быть добыта из залежи (месторождения) за весь срок разработки с использованием доступных технологий Запасы нефти и газа подразделяются по степени промышленного освоения и по степени геологической изученности на категории: А (разрабатываемые, разбуренные), В1 (разрабатываемые, неразбуренные, разведанные), В2 (разрабатываемые, неразбуренные, оцененные), C1 (разведанные) С2(оцененные).

Изображение слайда

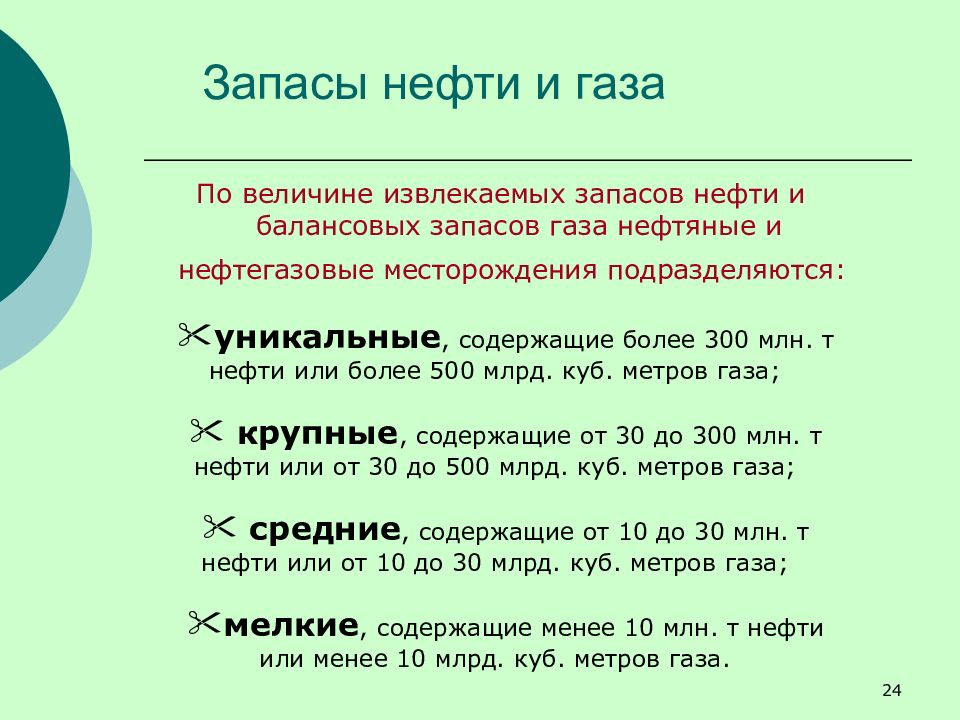

Слайд 24: Запасы нефти и газа

24 Запасы нефти и газа По величине извлекаемых запасов нефти и балансовых запасов газа нефтяные и нефтегазовые месторождения подразделяются: уникальные, содержащие более 300 млн. т нефти или более 500 млрд. куб. метров газа; крупные, содержащие от 30 до 300 млн. т нефти или от 30 до 500 млрд. куб. метров газа; средние, содержащие от 10 до 30 млн. т нефти или от 10 до 30 млрд. куб. метров газа; мелкие, содержащие менее 10 млн. т нефти или менее 10 млрд. куб. метров газа.

Изображение слайда

Слайд 25: Индексы пластов

25 АВ 1 2 номер пропластка номер пласта Индексы пластов ПК 1-2 объединение пластов БВ 8 1-2 объединение пропластков

Изображение слайда

Слайд 26: Объект разработки

26 Объект разработки Геолого-физические свойства Пласт 1 2 3 Извлекаемые запасы нефти, млн.тонн Толщина пласта, м Проницаемость, 10 -3 мкм 2 Вязкость нефти,10 -2 П а  с 200 10 100 50 50 5 150 60 70 15 500 3 О б ъ е к т р а з р а б о т к и — это искусственно выделенное в пределах разрабатываемого месторождения геологическое образование (пласт, массив, структура, совокупность пластов), содержащее промышленные запасы углеводородов, извлечение которых из недр осуществляется при помощи определенной группы скважин

Изображение слайда

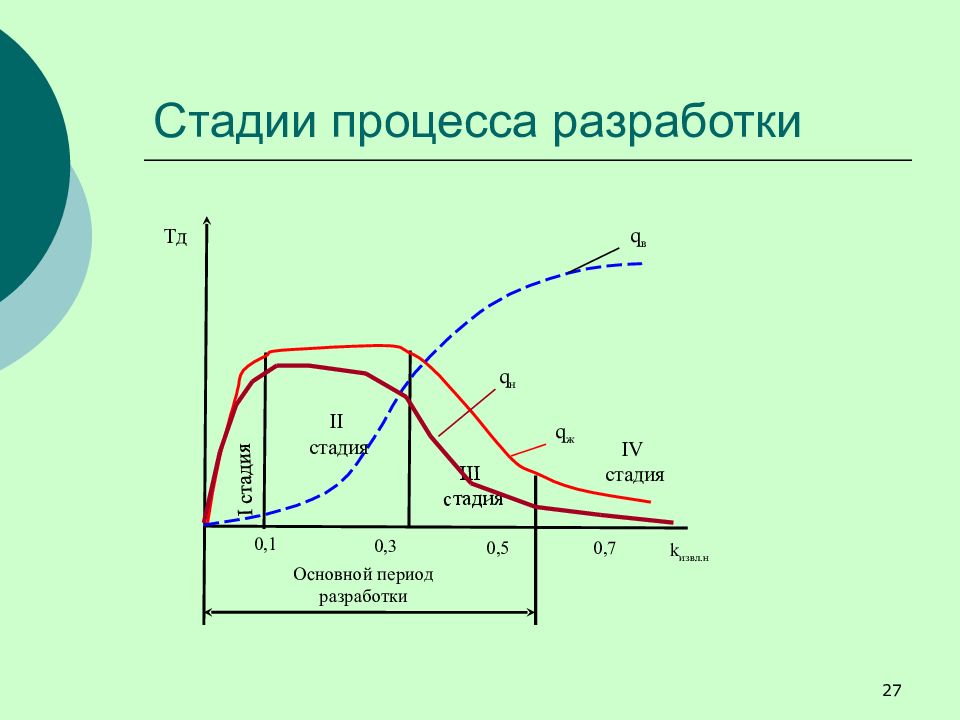

Слайд 27: Стадии процесса разработки

27 Стадии процесса разработки Основной период разработки 0,1 0,3 IV стадия I стадия II стадия III стадия 0,5 0,7 k извл.н q ж q в Тд q н

Изображение слайда

Слайд 28: Режимы разработки нефтяных месторождений

28 Режимы разработки нефтяных месторождений Виды режимов: водонапорный (естественный и искусственный), упругонапорный, газонапорный (режим газовой шапки), режим растворенного газа, гравитационный смешанный.

Изображение слайда

Слайд 29: Водонапорный режим

29 Водонапорный режим Основной период разработки 0,1 0,3 IV стадия I стадия II стадия III стадия 0,5 0,7 Р пл Р нас q н G k извл.н В q ж Динамика основных показателей разработки: давление: Рпл –пластовое, Рнас –насыщение; годовые отборы: q к – нефти, q ж – жидкость ; В – обводненность продукции; G – промысловый газовый фактор; k извл.н -коэффициент извлечения нефти

Изображение слайда

Слайд 30: Упругонапорный режим

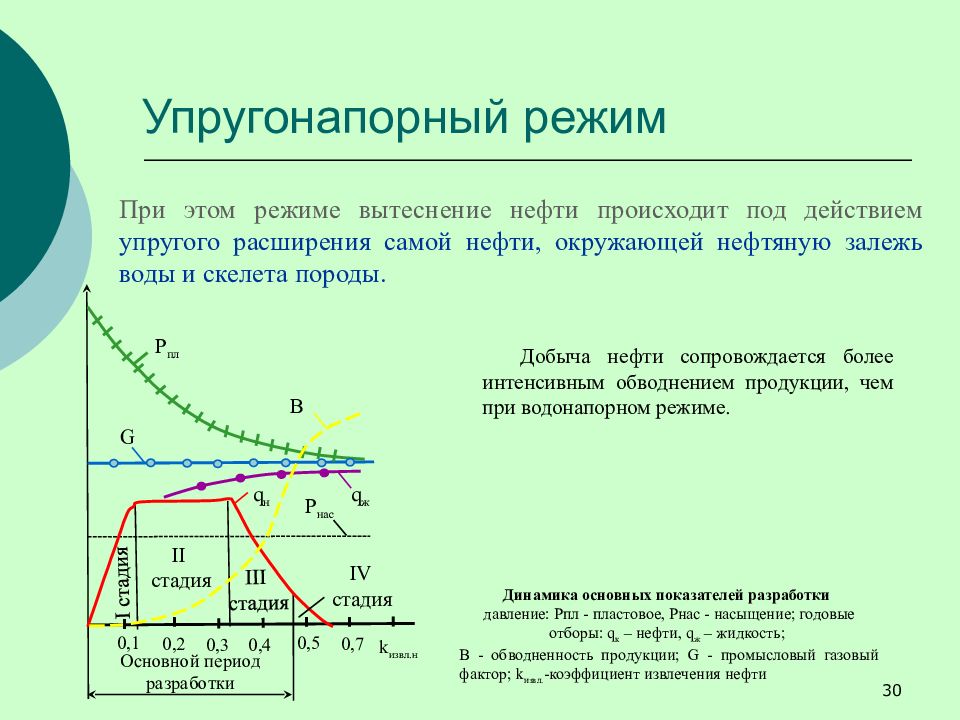

30 Упругонапорный режим При этом режиме вытеснение нефти происходит под действием упругого расширения самой нефти, окружающей нефтяную залежь воды и скелета породы. k извл.н Основной период разработки 0,1 0,2 0,3 0,4 IV стадия I стадия II стадия III стадия 0,5 0,7 Р пл Р нас q н G В q ж Динамика основных показателей разработки давление: Рпл - пластовое, Рнас - насыщение; годовые отборы: q к – нефти, q ж – жидкость; В - обводненность продукции; G - промысловый газовый фактор; k извл. -коэффициент извлечения нефти Добыча нефти сопровождается более интенсивным обводнением продукции, чем при водонапорном режиме.

Изображение слайда

Слайд 31: Режим газовой шапки

31 Режим газовой шапки Этот режим проявляется в таких геологических условиях, при которых источником пластовой энергии является упругость газа, сосредоточенного в газовой шапке. ГНК нач. ВНК ГНК тек. ГНК к 1 2 Изменение объема залежи в процессе разработки 1 – газ; 2 – запечатывающий слой на границе ВНКнач; положение ГНК: ГНКнач- начальное, ГНКтек- текущее, ГНКк- конечное; Р нас = Р пл.нач Р пл.тек q н G Основной период разработки 0,1 0,2 0,3 0,4 k извл.н IV стадия I стадия II стадия III стадия Динамика основных показателей разработки: давление: Рпл –пластовое, Рнас –насыщение; годовые отборы: q к – нефти, q ж – жидкость ; В – обводненность продукции; G – промысловый газовый фактор; k извл.н -коэффициент извлечения нефти

Изображение слайда

Слайд 32: Режим растворенного газа

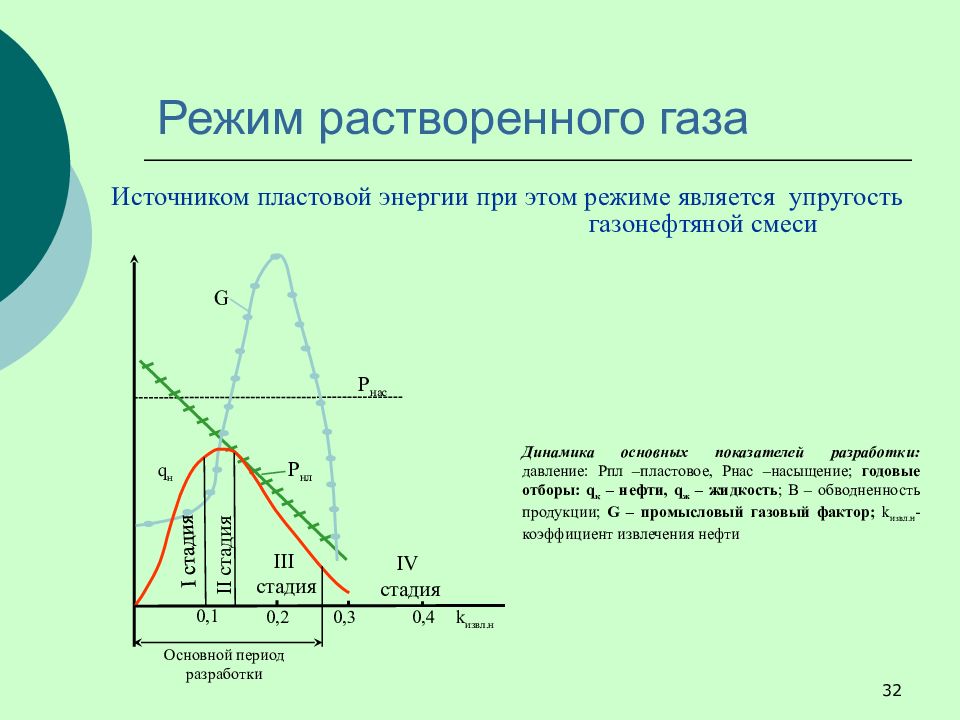

32 Режим растворенного газа Источником пластовой энергии при этом режиме является упругость газонефтяной смеси Основной период разработки 0,1 0,2 0,3 0,4 k извл.н q н G Р нас Р нл IV стадия I стадия II стадия III стадия Динамика основных показателей разработки: давление: Рпл –пластовое, Рнас –насыщение; годовые отборы: q к – нефти, q ж – жидкость ; В – обводненность продукции; G – промысловый газовый фактор; k извл.н -коэффициент извлечения нефти

Изображение слайда

Слайд 33: Гравитационный режим

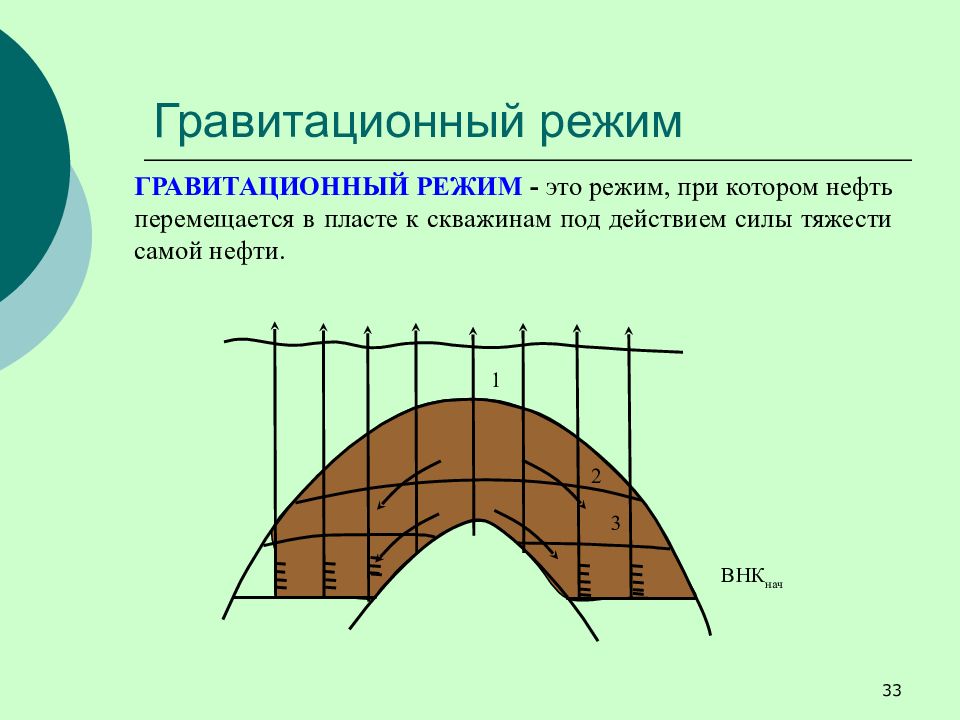

33 Гравитационный режим ГРАВИТАЦИОННЫЙ РЕЖИМ - это режим, при котором нефть перемещается в пласте к скважинам под действием силы тяжести самой нефти. ВНК нач 1 2 3

Изображение слайда

Слайд 34: Классификация систем разработки

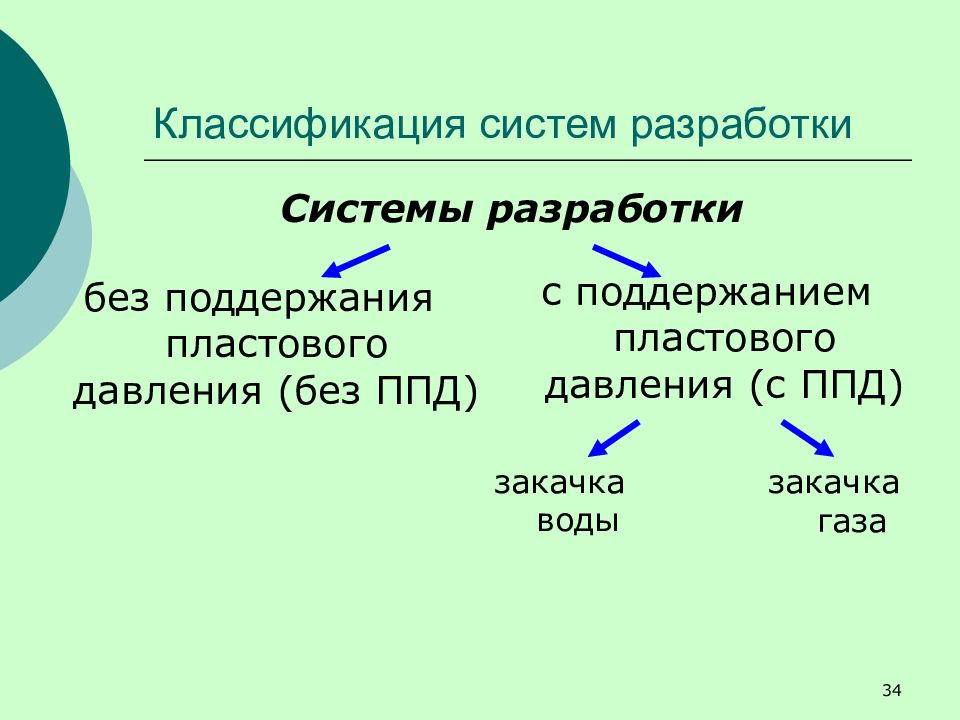

34 Системы разработки Классификация систем разработки с поддержанием пластового давления (с ППД) без поддержания пластового давления (без ППД) закачка воды закачка газа

Изображение слайда

Слайд 35

35 Классификация систем разработки С поддержанием пластового давления (с ППД) Законтурное заводнение Внутриконтурное заводнение Приконтурное заводнение Заводнение нефтяных месторождений применяют с целью вытеснения нефти водой из пластов и поддержания при этом пластового давления на заданном уровне. Наиболее часто применяемые виды заводнения: внутриконтурное при рядных или блоково-рядных и площадных схемах расположения скважин и законтурное. Используют также очаговое и избирательное заводнение.

Изображение слайда

Слайд 36: Системы разработки с воздействием на пласты

36 Системы с законтурным воздействием (заводнением) Расположение скважин при законтурном заводнении: 1 — нагнетательные скважины; 2 — добыва-ющие скважины; 3 — нефтяной пласт; 4 — внешний контур нефтеносности; 5 — внутренний контур нефтеносности Системы разработки с воздействием на пласты

Изображение слайда

Слайд 37

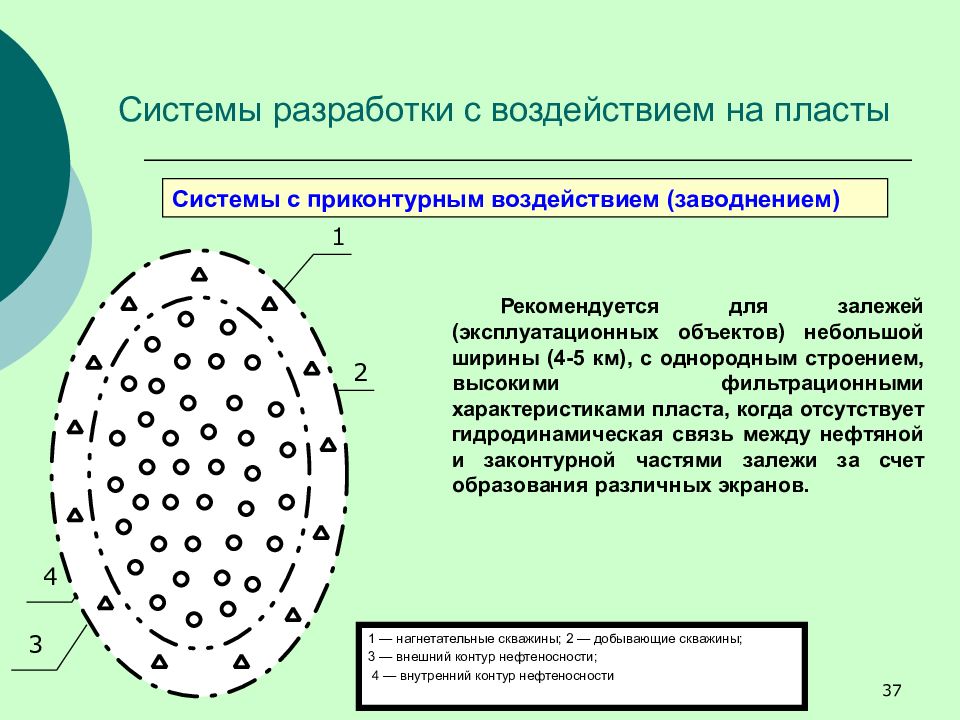

37 Системы с приконтурным воздействием (заводнением) Рекомендуется для залежей (эксплуатационных объектов) небольшой ширины (4-5 км), с однородным строением, высокими фильтрационными характеристиками пласта, когда отсутствует гидродинамическая связь между нефтяной и законтурной частями залежи за счет образования различных экранов. Системы разработки с воздействием на пласты 1 — нагнетательные скважины; 2 — добывающие скважины; 3 — внешний контур нефтеносности; 4 — внутренний контур нефтеносности 1 2 4 3

Изображение слайда

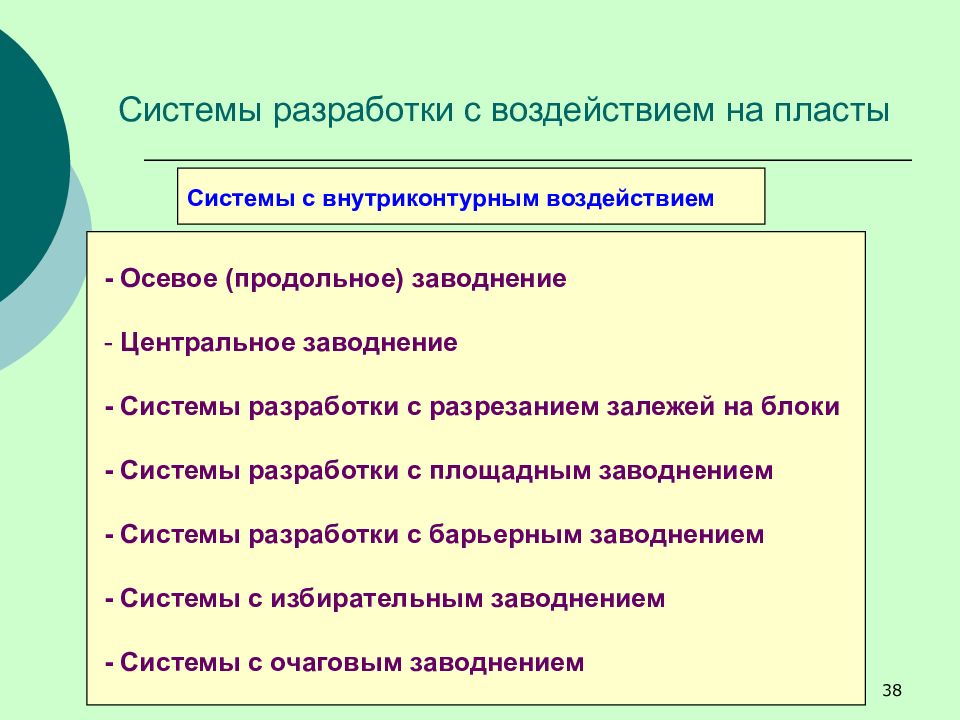

Слайд 38

38 Системы с внутриконтурным воздействием - Осевое (продольное) заводнение - Центральное заводнение - Системы разработки с разрезанием залежей на блоки - Системы разработки с площадным заводнением - Системы разработки с барьерным заводнением - Системы с избирательным заводнением - Системы с очаговым заводнением Системы разработки с воздействием на пласты

Изображение слайда

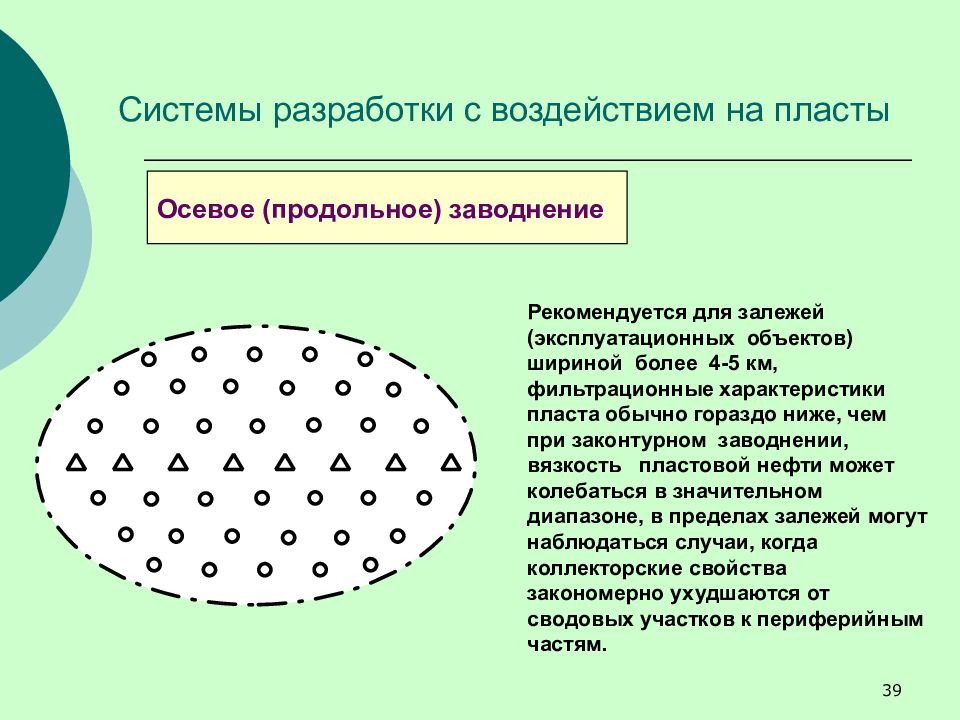

Слайд 39

39 Рекомендуется для залежей (эксплуатационных объектов) шириной более 4-5 км, фильтрационные характеристики пласта обычно гораздо ниже, чем при законтурном заводнении, вязкость пластовой нефти может колебаться в значительном диапазоне, в пределах залежей могут наблюдаться случаи, когда коллекторские свойства закономерно ухудшаются от сводовых участков к периферийным частям. Осевое (продольное) заводнение Системы разработки с воздействием на пласты

Изображение слайда

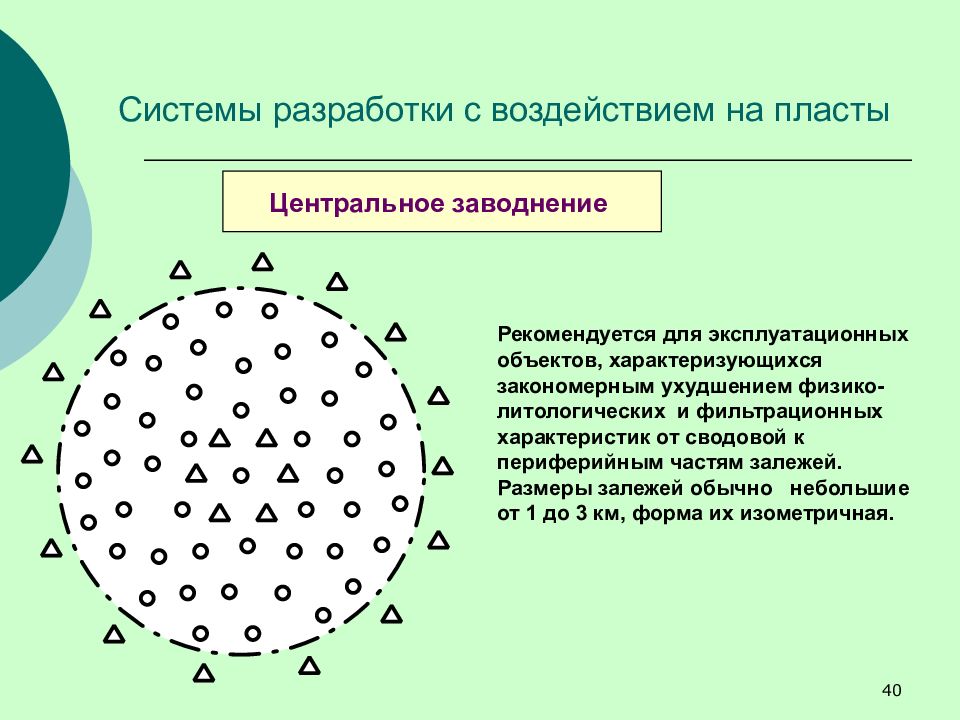

Слайд 40

40 Центральное заводнение Рекомендуется для эксплуатационных объектов, характеризующихся закономерным ухудшением физико-литологических и фильтрационных характеристик от сводовой к периферийным частям залежей. Размеры залежей обычно небольшие от 1 до 3 км, форма их изометричная. Системы разработки с воздействием на пласты

Изображение слайда

Слайд 41

41 Системы разработки с разрезанием залежей на блоки Системы разработки с воздействием на пласты Кошильское месторождение (северная часть)

Изображение слайда

Слайд 42: Системы разработки с воздействием на пласты

42 Системы разработки с воздействием на пласты Хохряковское месторождение (пласт ЮВ 1 ) Пермяковское месторождение (пласт ЮВ 1 )

Изображение слайда

Слайд 43

43 Системы разработки с площадным заводнением - ячеистая (с выделенными элементами)

Изображение слайда

Слайд 44

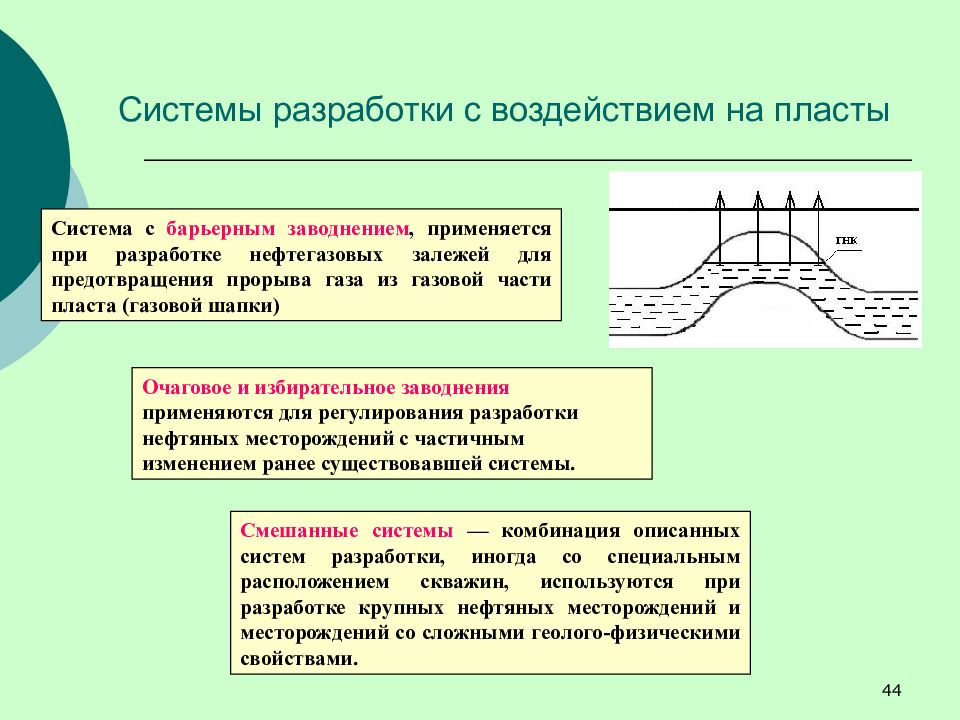

44 Система с барьерным заводнением, применяется при разработке нефтегазовых залежей для предотвращения прорыва газа из газовой части пласта (газовой шапки) Смешанные системы — комбинация описанных систем разработки, иногда со специальным расположением скважин, используются при разработке крупных нефтяных месторождений и месторождений со сложными геолого-физическими свойствами. Очаговое и избирательное заводнения применяются для регулирования разработки нефтяных месторождений с частичным изменением ранее существовавшей системы. Системы разработки с воздействием на пласты

Изображение слайда

Слайд 45

45

Изображение слайда

Слайд 46: Технология и показатели разработки

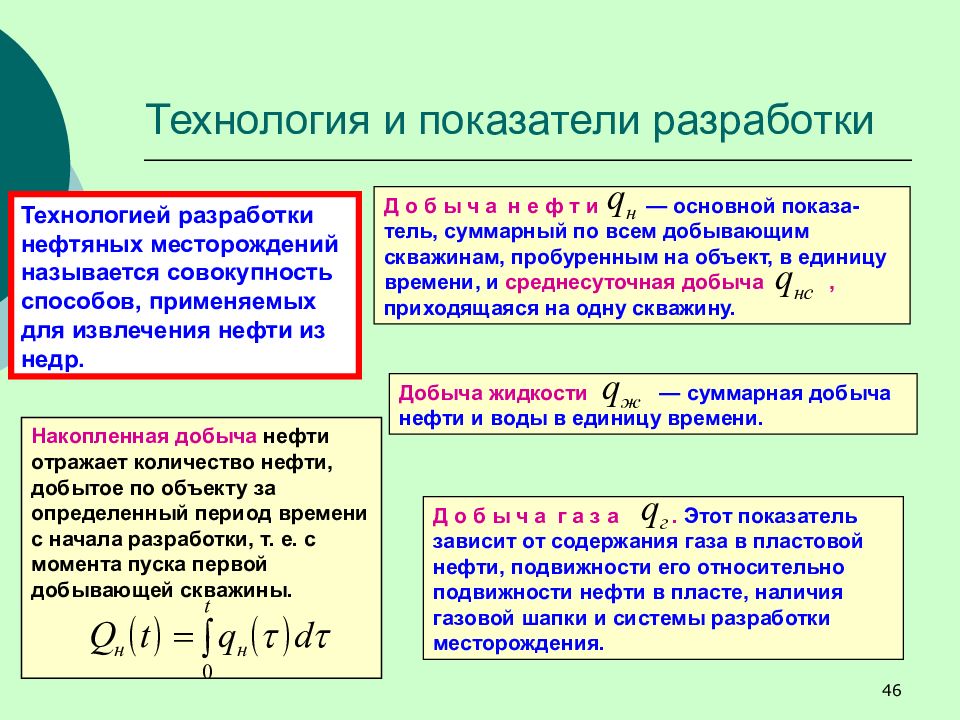

46 Технологией разработки нефтяных месторождений называется совокупность способов, применяемых для извлечения нефти из недр. Д о б ы ч а н е ф т и — основной показа-тель, суммарный по всем добывающим скважинам, пробуренным на объект, в единицу времени, и среднесуточная добыча, приходящаяся на одну скважину. Добыча жидкости — суммарная добыча нефти и воды в единицу времени. Д о б ы ч а г а з а. Этот показатель зависит от содержания газа в пластовой нефти, подвижности его относительно подвижности нефти в пласте, наличия газовой шапки и системы разработки месторождения. Накопленная добыча нефти отражает количество нефти, добытое по объекту за определенный период времени с начала разработки, т. е. с момента пуска первой добывающей скважины. Технология и показатели разработки

Изображение слайда

Слайд 47: Технология и показатели разработки

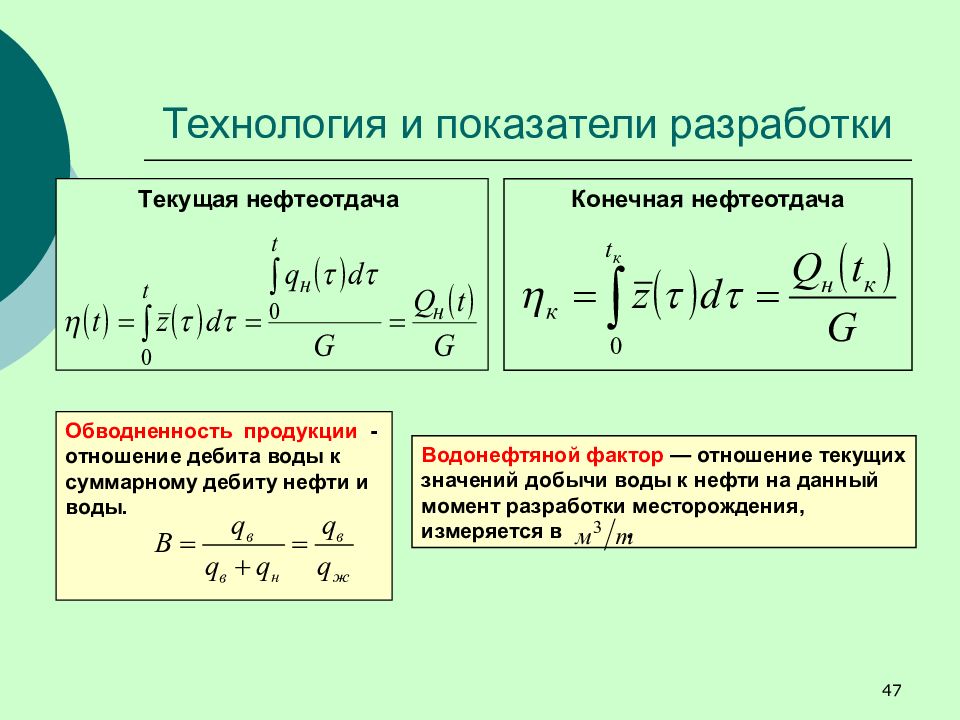

47 Т екущ ая нефтеотдач а Конечная нефтеотдача Обводненность продукции - отношение дебита воды к суммарному дебиту нефти и воды. Водонефтяной фактор — отношение текущих значений добычи воды к нефти на данный момент разработки месторождения, измеряется в. Технология и показатели разработки

Изображение слайда

Слайд 48

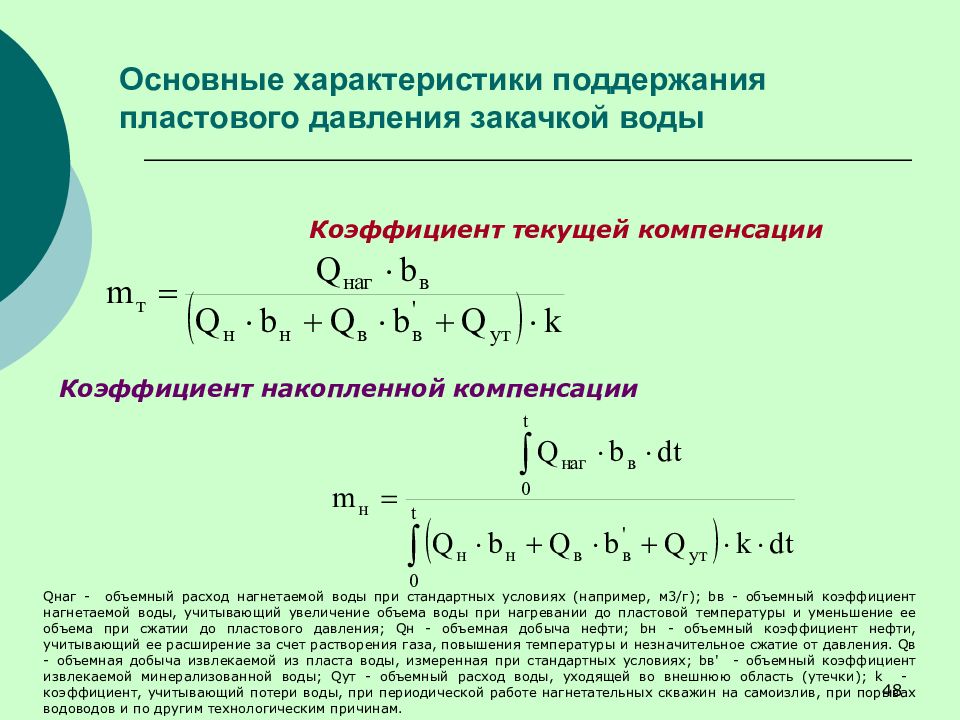

48 Основные характеристики поддержания пластового давления закачкой воды Коэффициент накопленной компенсации Коэффициент текущей компенсации Q наг - объемный расход нагнетаемой воды при стандартных условиях (например, м3/г); b в - объемный коэффициент нагнетаемой воды, учитывающий увеличение объема воды при нагревании до пластовой температуры и уменьшение ее объема при сжатии до пластового давления; Q н - объемная добыча нефти; b н - объемный коэффициент нефти, учитывающий ее расширение за счет растворения газа, повышения температуры и незначительное сжатие от давления. Qв - объемная добыча извлекаемой из пласта воды, измеренная при стандартных условиях; b в' - объемный коэффициент извлекаемой минерализованной воды; Q ут - объемный расход воды, уходящей во внешнюю область (утечки); k - коэффициент, учитывающий потери воды, при периодической работе нагнетательных скважин на самоизлив, при порывах водоводов и по другим технологическим причинам.

Изображение слайда

Слайд 49: Категории скважин

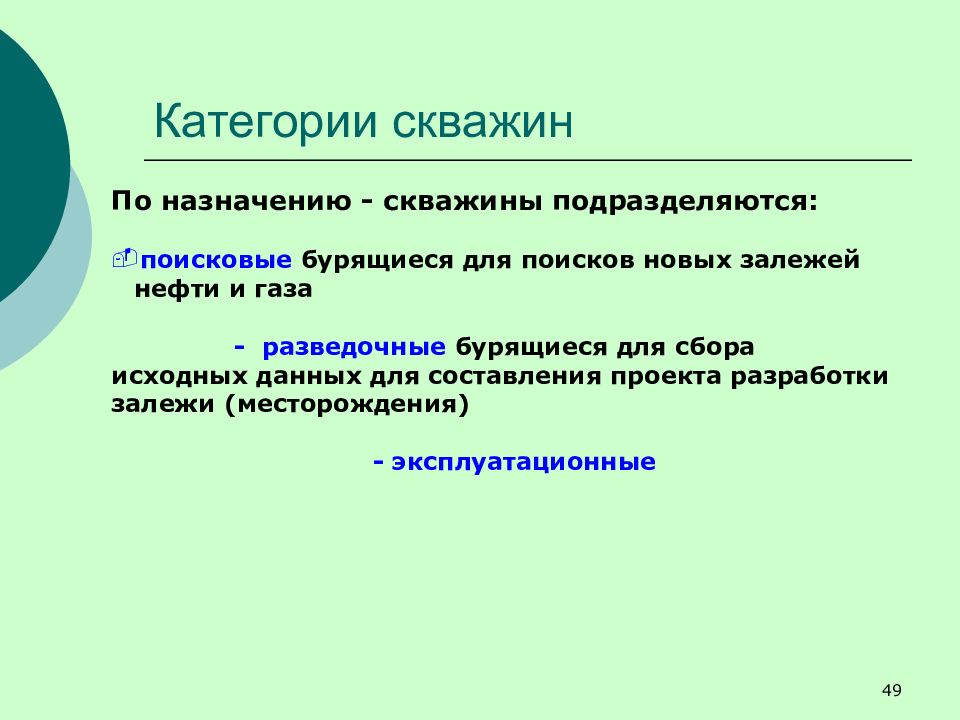

49 Категории скважин По назначению - скважины подразделяются: поисковые бурящиеся для поисков новых залежей нефти и газа - разведочные бурящиеся для сбора исходных данных для составления проекта разработки залежи (месторождения) - эксплуатационные

Изображение слайда

Слайд 50: Категории скважин

50 Категории скважин Эксплуатационные скважины — основной фонд добывающих и нагнетательных скважин; — резервный фонд скважин; — контрольные (наблюдательные и пьезометрические) скважины; — оценочные скважины; — специальные (водозаборные, поглощающие и др.) скважины; — скважины-дублеры.

Изображение слайда

Последний слайд презентации: ОСНОВЫ ГЕОЛОГИИ И РАЗРАБОТКИ МЕСТОРОЖДЕНИЙ

51

Изображение слайда
