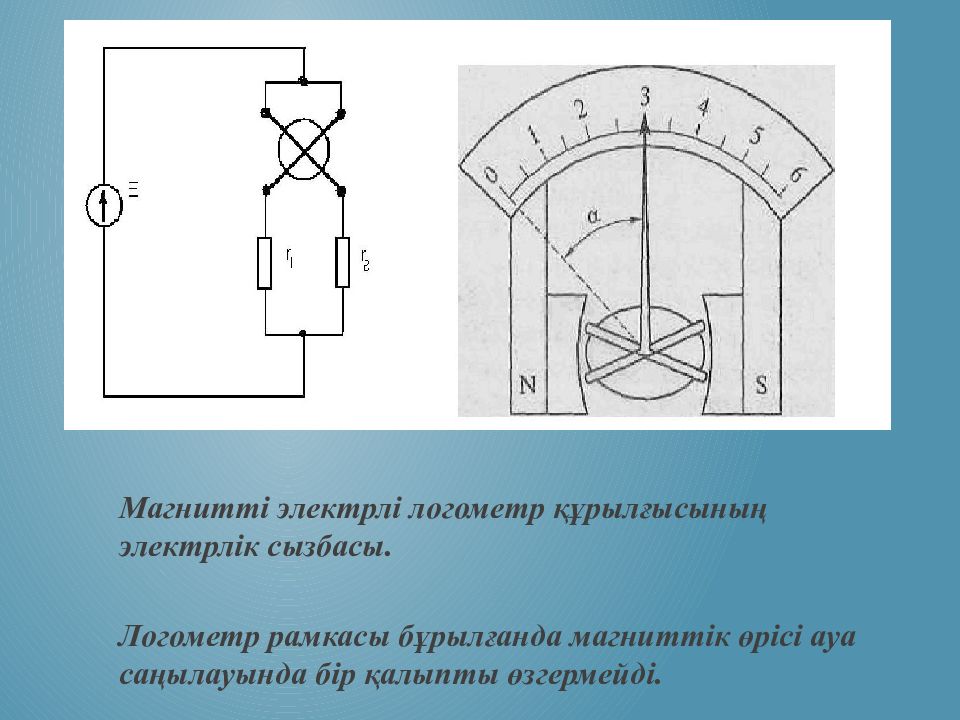

Магнитті электрлі логометр құрылғысының электрлік сызбасы. Логометр рамкасы бұрылғанда магниттік өрісі ауа саңылауында бір қалыпты өзгермейді.

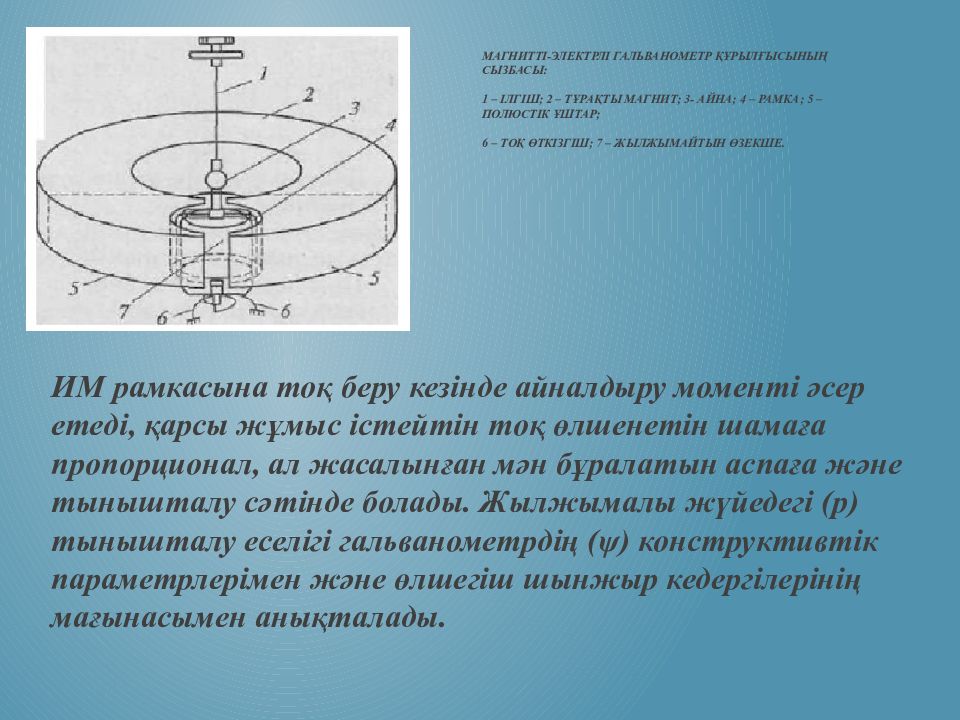

ИМ рамкасына тоқ беру кезінде айналдыру моменті әсер етеді, қарсы жұмыс істейтін тоқ өлшенетін шамаға пропорционал, ал жасалынған мән бұралатын аспаға және тынышталу сәтінде болады. Жылжымалы жүйедегі (р) тынышталу еселігі гальванометрдің ( ψ) конструктивтік параметрлерімен және өлшегіш шынжыр кедергілерінің мағынасымен анықталады.

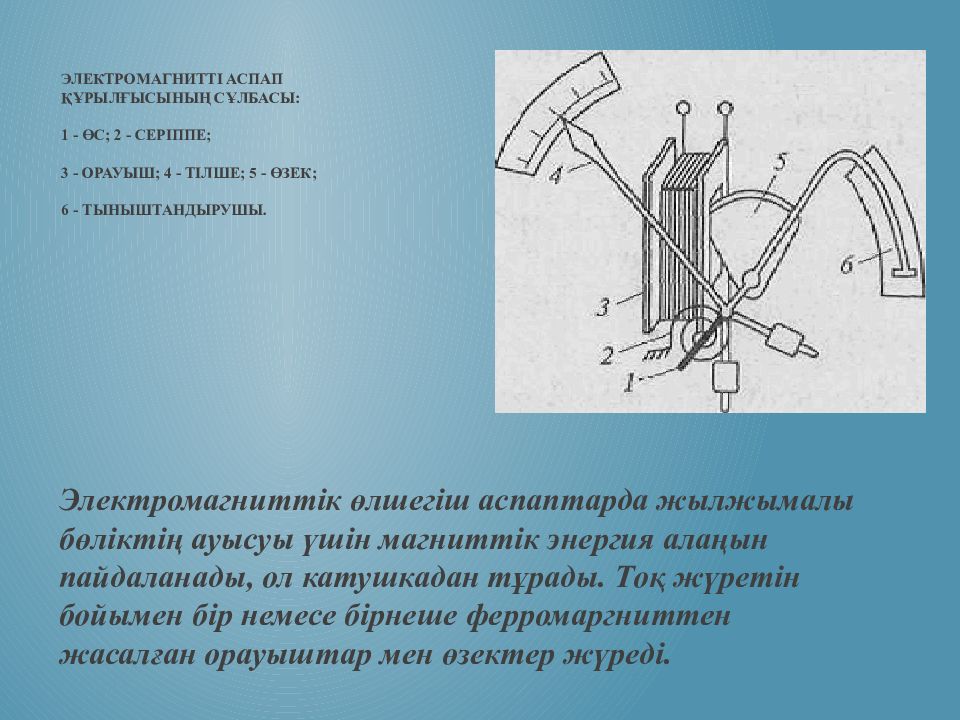

Электромагниттік өлшегіш аспаптарда жылжымалы бөліктің ауысуы үшін магниттік энергия алаңын пайдаланады, ол катушкадан тұрады. Тоқ жүретін бойымен бір немесе бірнеше ферромаргниттен жасалған орауыштар мен өзектер жүреді.

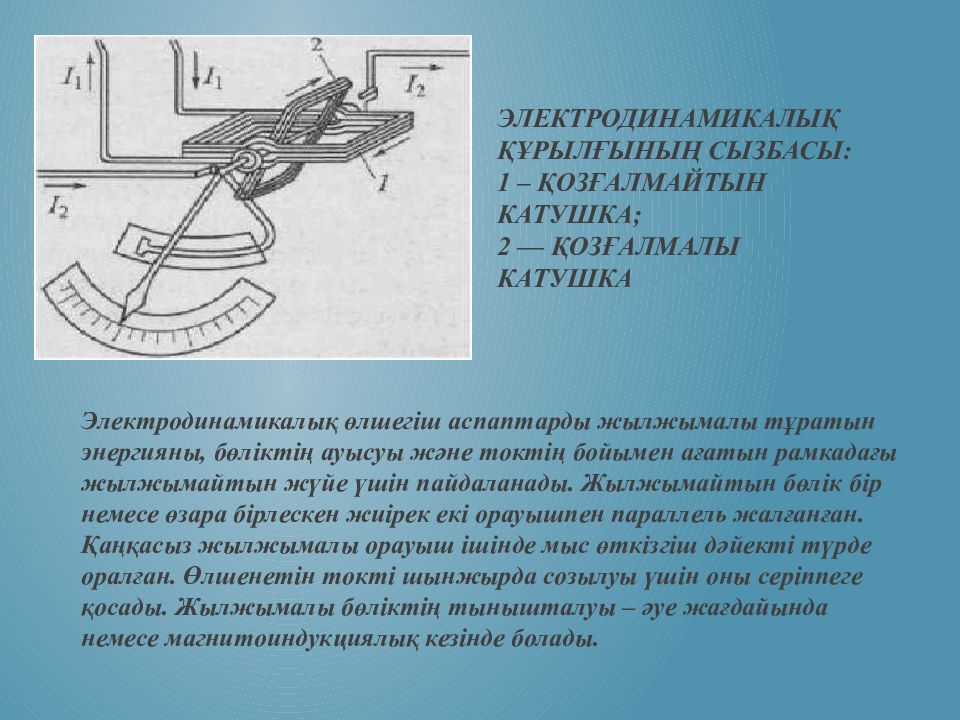

Электродинамикалық өлшег i ш аспаптарды жылжымалы тұратын энергияны, бөл i кт i ң ауысуы және токт i ң бойымен ағатын рамкадағы жылжымайтын жүйе үш i н пайдаланады. Жылжымайтын бөл i к б i р немесе өзара б i рлескен жи i рек ек i орауышпен параллель жалғанған. Қаңқасыз жылжымалы орауыш i ш i нде мыс өтк i зг i ш дәйекті түрде оралған. Өлшенет i н токт i шынжырда созылуы үшін оны серіппеге қосады. Жылжымалы бөл i кт i ң тынышталуы – әуе жағдайында немесе магнитоиндукциялық кезінде болады.

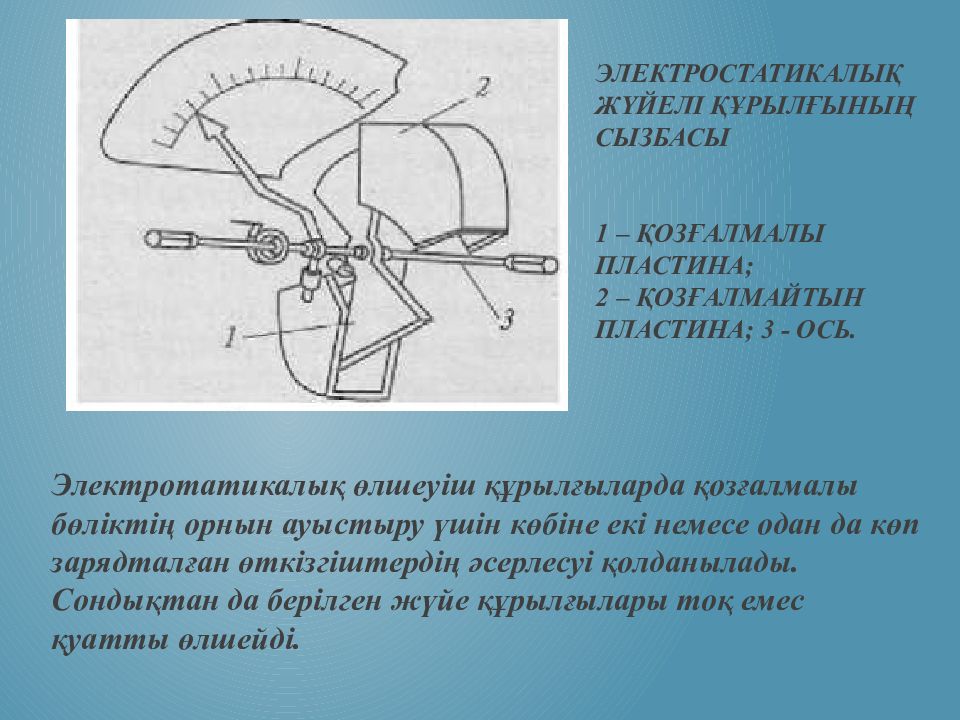

Электротатикалық өлшеуіш құрылғыларда қозғалмалы бөліктің орнын ауыстыру үшін көбіне екі немесе одан да көп зарядталған өткізгіштердің әсерлесуі қолданылады. Сондықтан да берілген жүйе құрылғылары тоқ емес қуатты өлшейді.
Тоқ трансформаторлары арқылы апаттық жағдайларда номиналды тоқтан асатын қысқа тұйықталу кезіндегі тоқ өтуі мүмкін, сол себептен үдемелі және термиялық беріктік ( токтың еселігі ) ұғымдарын пайдаланады. Өлшеуіш трансформаторының ең күдікті элементі алғашқы орам болып табылады, себебі апаттық жағдайларда екіншілік орам магнитөткізгіштік қанығу режимінде жұмыс істейді.
