ST120 Механика W- образных двигателей
Service Training, VK-21, 05.2005 F248_009 F248_010 F248_008 F248_007 15° 72° 15° 15° VR6 W12

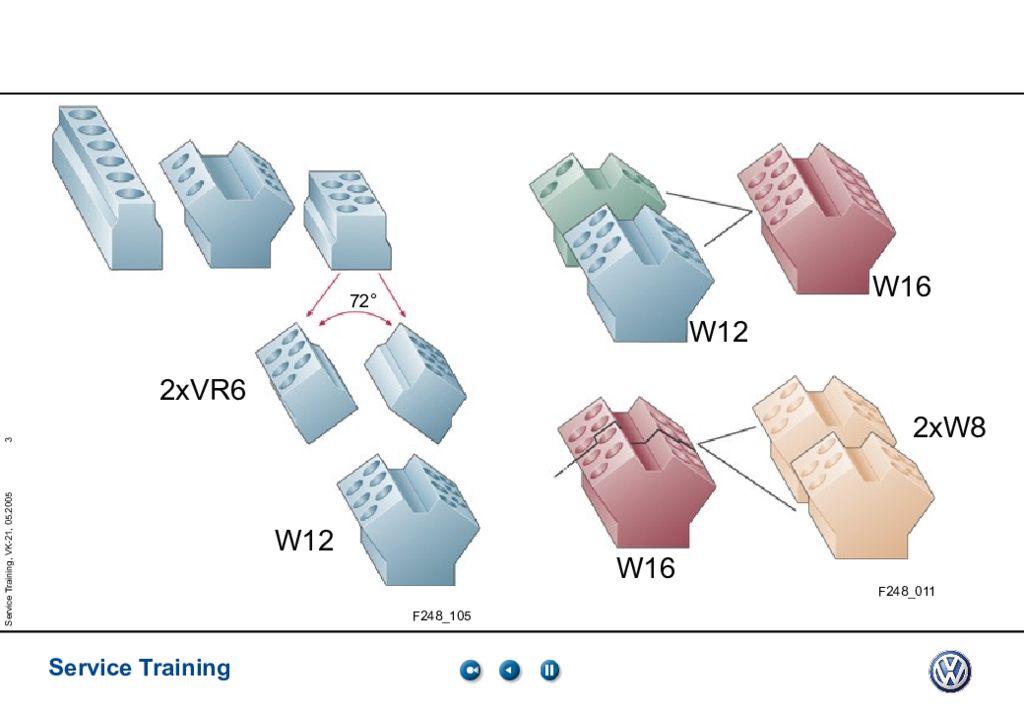

Service Training, VK-21, 05.2005 F248_011 F248_105 72° 2xVR6 W12 W12 W16 W16 2xW8

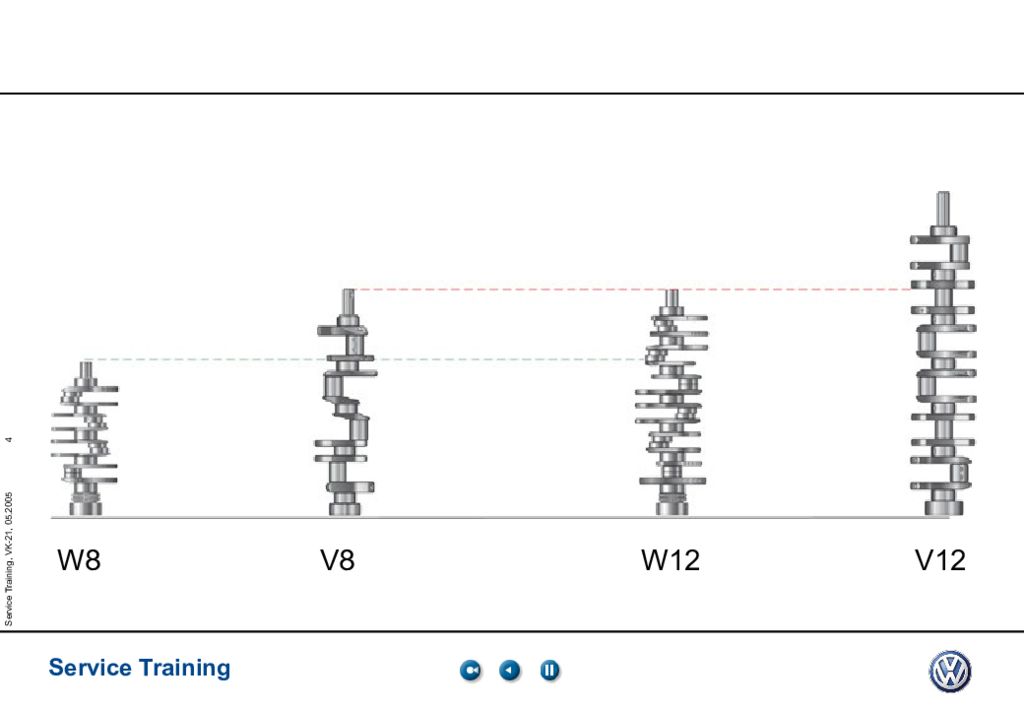

Service Training, VK-21, 05.2005 W8 V8 W12 V12
Service Training, VK-21, 05.2005 F248_026 F248_186 15° 1 7 6 12 12° 3 4 10 9 8 2 11 5 21,833° смещение 12,5 мм Смещение шатунных шеек 720:12= 60° интервал между вспышками 72° угол развала между цилиндрами - 60° = 12° смещение шатунных шеек
Service Training, VK-21, 05.2005

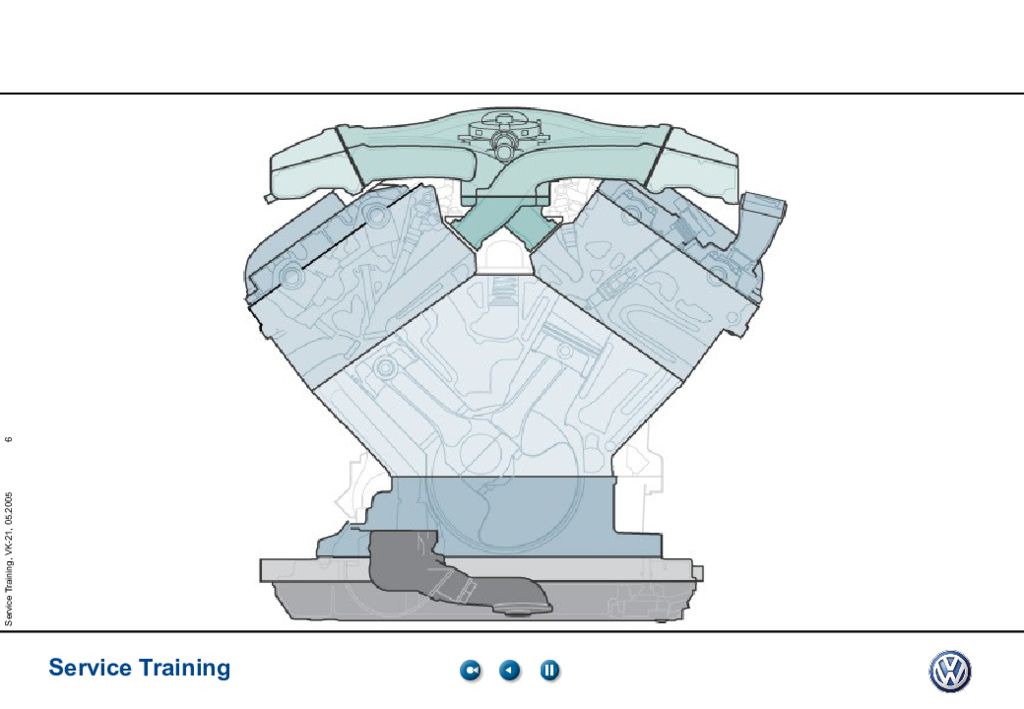

Service Training, VK-21, 05.2005 Нижняя часть картера двигателя ( опорная траверса )

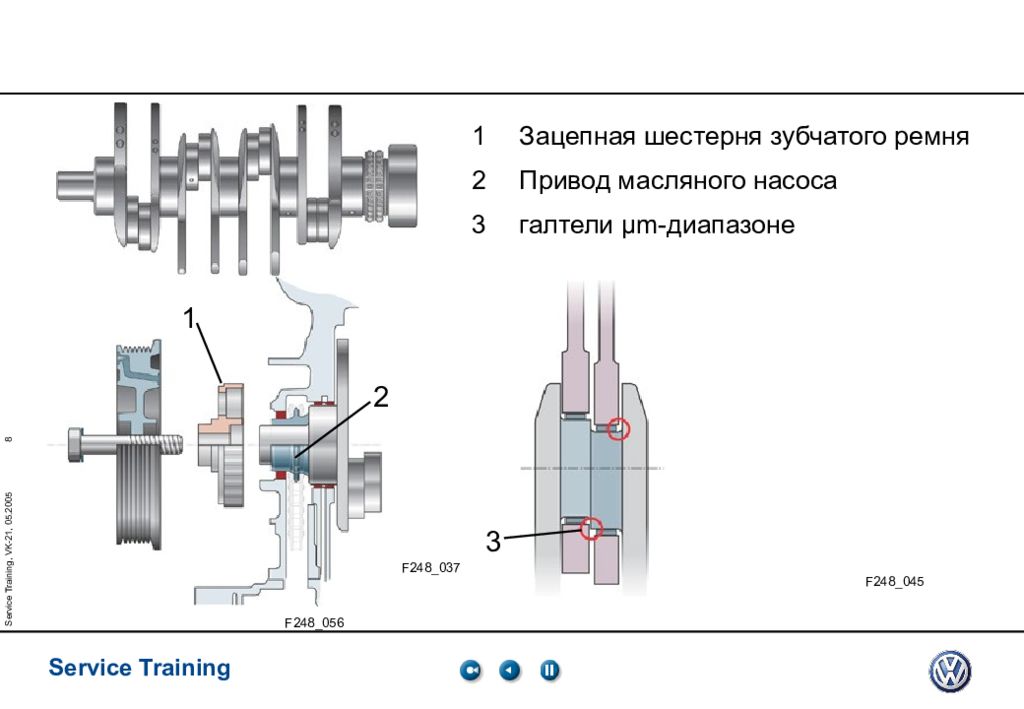

Service Training, VK-21, 05.2005 F248_056 F248_045 F248_037 1 2 3 1 Зацепная шестерня зубчатого ремня 2 Привод масляного насоса 3 галтели µm- диапазоне

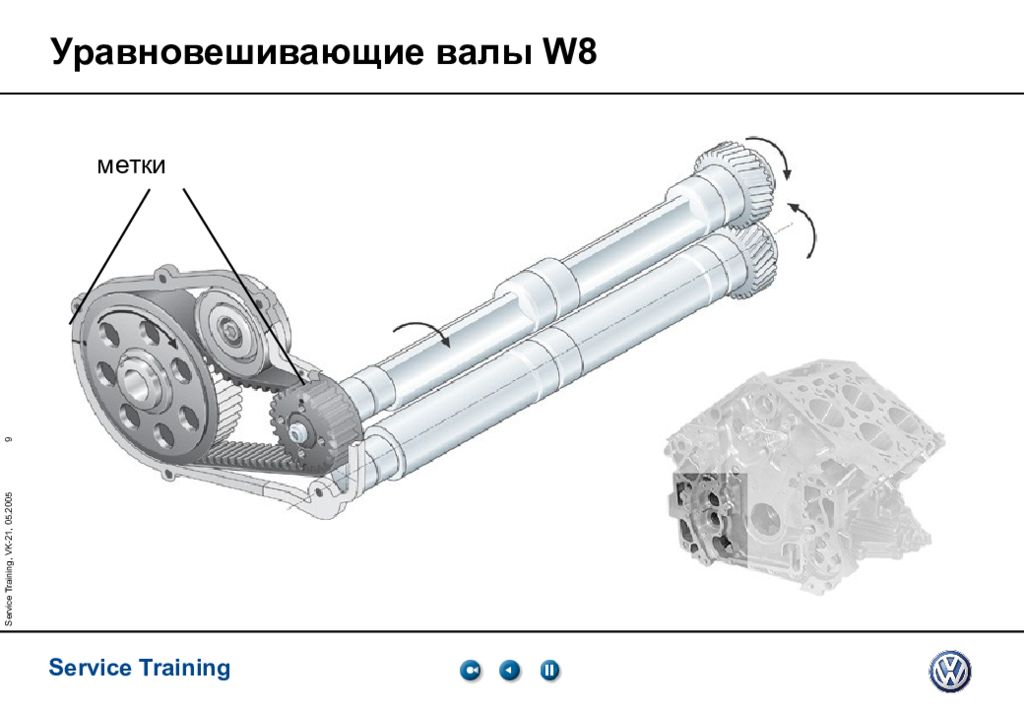

Service Training, VK-21, 05.2005 Уравновешивающие валы W8 метки
Service Training, VK-21, 05.2005 Штриховые метки находятся друг напротив друга
Service Training, VK-21, 05.2005 Система вторичного наддува

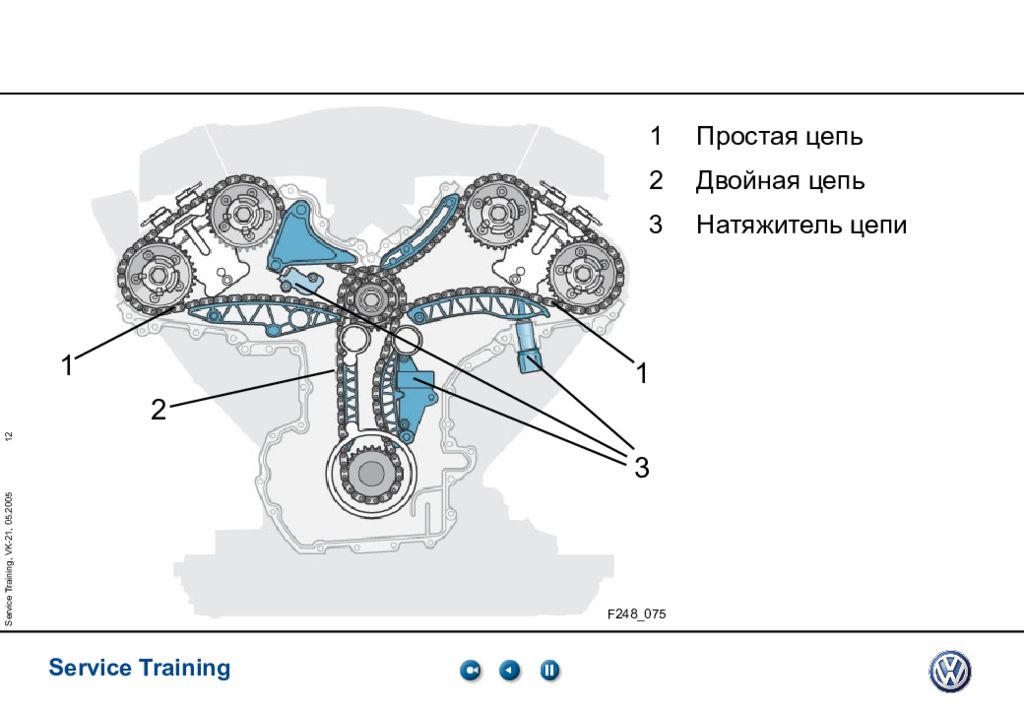

Service Training, VK-21, 05.2005 F248_075 1 1 2 3 1 Простая цепь 2 Двойная цепь 3 Натяжитель цепи

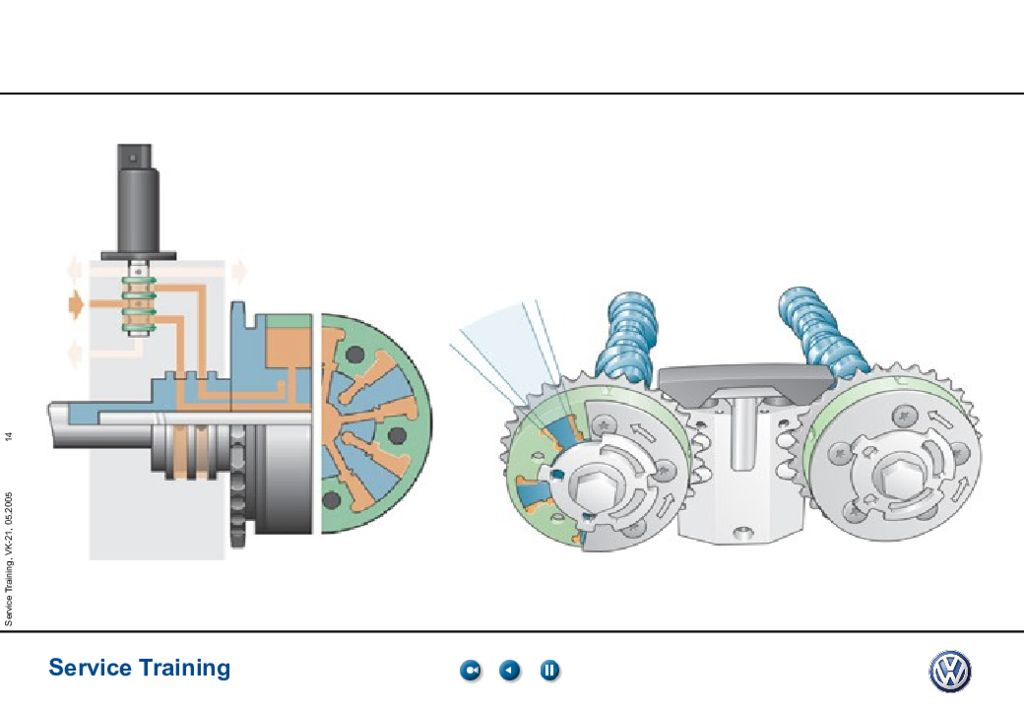

Service Training, VK-21, 05.2005 W8 регулировка фаз газораспределения
Service Training, VK-21, 05.2005
Service Training, VK-21, 05.2005 Контур системы смазки, с «мокрым картером»
Service Training, VK-21, 05.2005 Контур системы смазки с «сухим картером» Audi W12 1 1 Накопительный бак

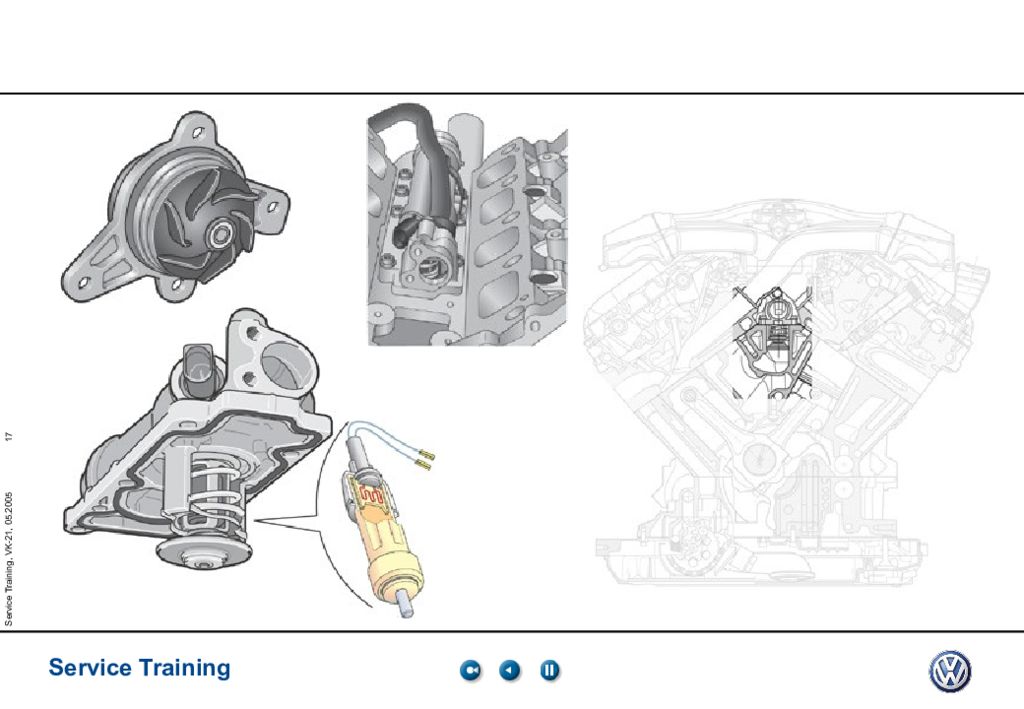

Service Training, VK-21, 05.2005

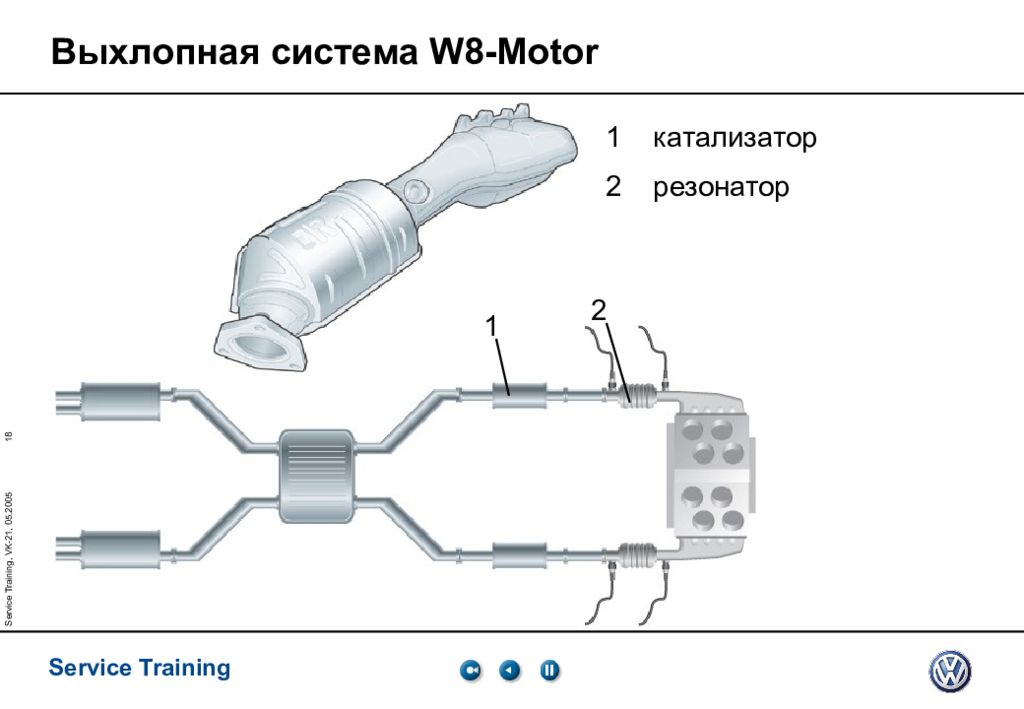

Service Training, VK-21, 05.2005 Выхлопная система W8-Motor 1 катализатор 2 резонатор 1 2

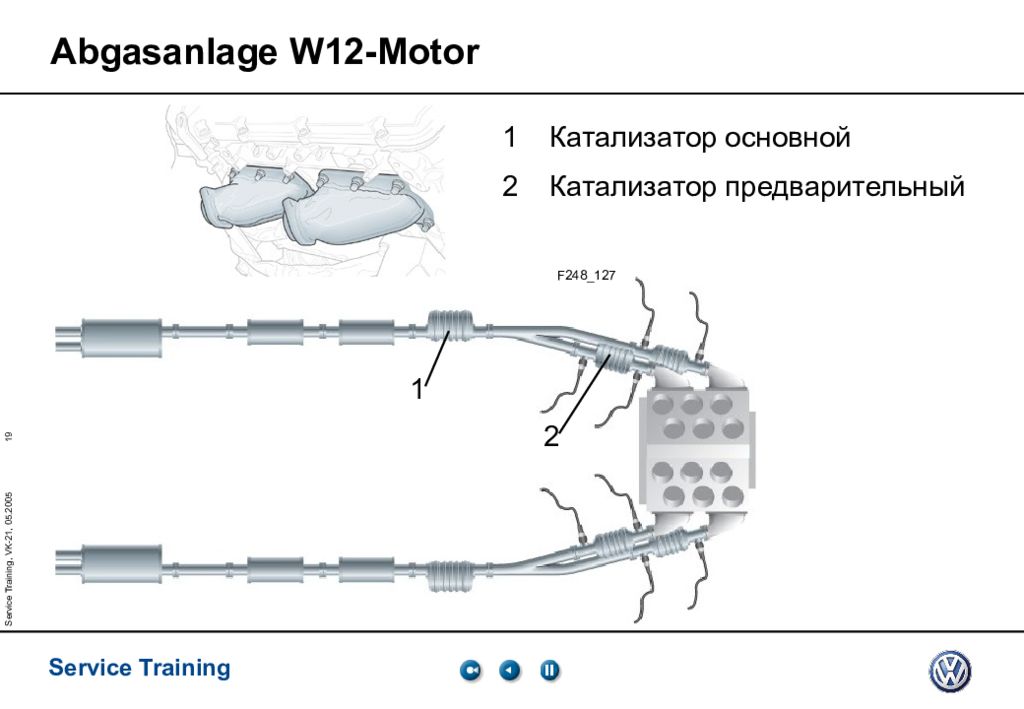

Service Training, VK-21, 05.2005 Abgasanlage W12-Motor F248_127 1 Катализатор основной 2 Катализатор предварительный 1 2

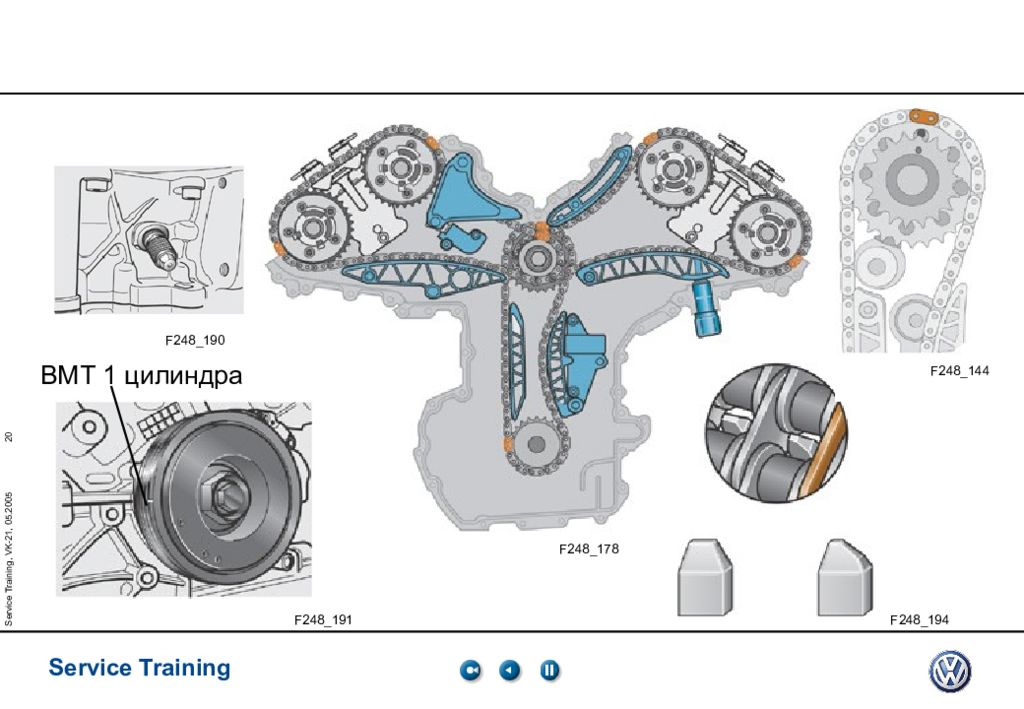

Service Training, VK-21, 05.2005 F248_194 F248_178 F248_144 F248_190 F248_191 ВМТ 1 цилиндра
Service Training, VK-21, 05.2005

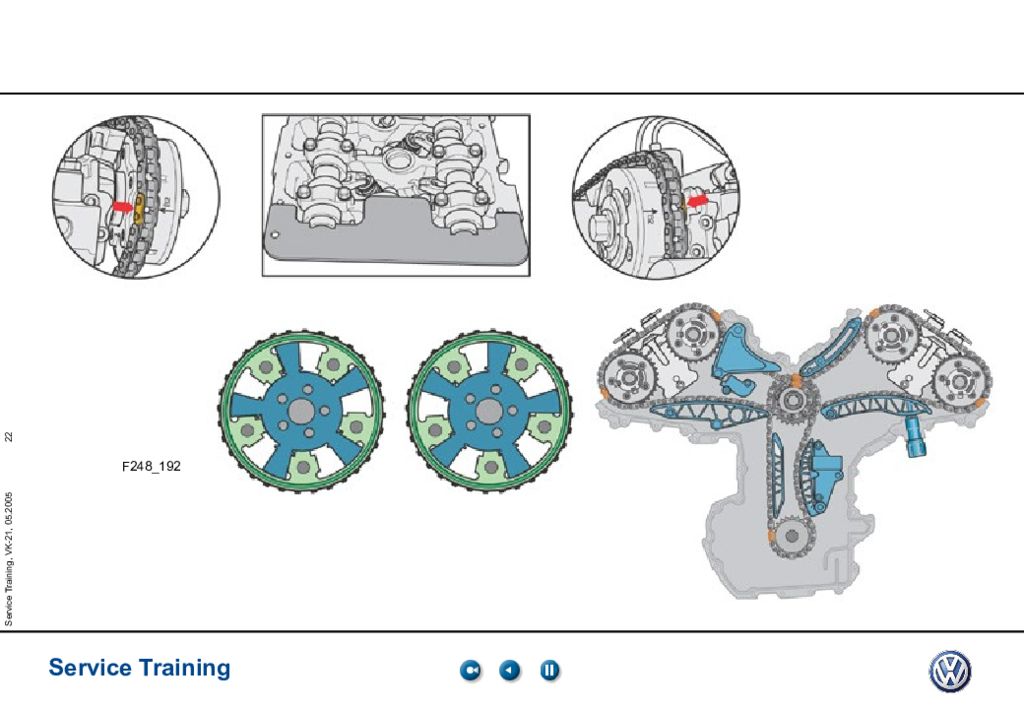

Service Training, VK-21, 05.2005 F248_192
