Выполнила преподаватель ГБПОУ МО «КОЛЛЕДЖ «КОЛОМНА» СП № 2, Колганова М.В.
Ортогональные проекции и основные виды чертежа На рисунке показано расположение трех плоскостей проекций, с помощью которых получают ортогональный чертеж. Плоскости располагаются под углом 90 0 друг к другу. Плоскость Н – горизонтальная плоскость проекций; Плоскость V – фронтальная плоскость проекций; Плоскость W – профильная плоскость проекций.
Правила расположения видов Для полного выявления формы предметов в черчении применяют различные изображения: виды, сечения, разрезы. Вначале мы изучим виды.

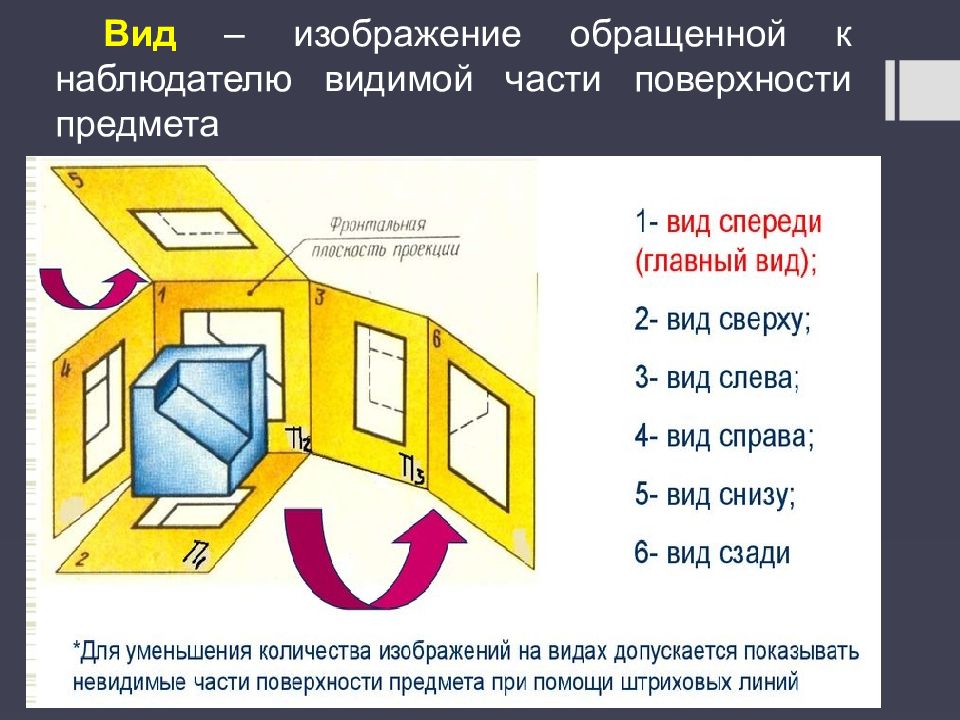

Вид – изображение обращенной к наблюдателю видимой части поверхности предмета
Изображение, полученное на фронтальной плоскости проекций, называется видом спереди. Это изображение принимается на чертеже за главное. Поэтому такой вид еще называется главным. Главный вид должен давать наиболее полное представление о форме и размерах предмета. Изображение на горизонтальной плоскости проекций называется видом сверху. Изображение на профильной плоскости проекций называется видом слева Расположение видов
Правила проецирование на три плоскости проекций
Как располагаются виды на чертеже
Линии связи

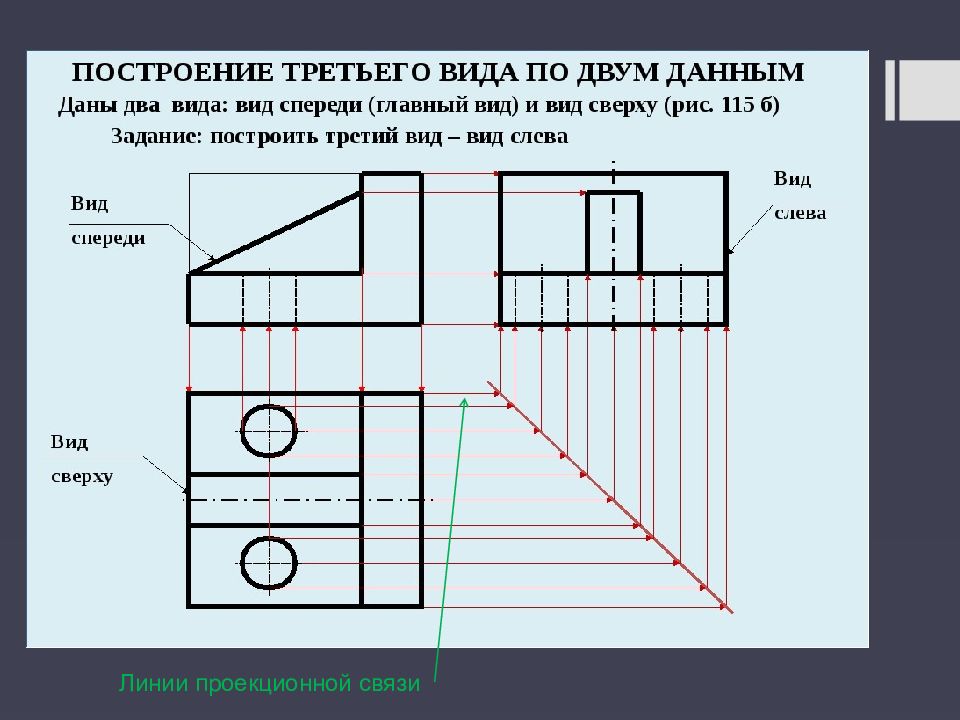

Линии проекционной связи
Алгоритм построения
Примеры выполнения заданий
Тренировочное задание
Тренировочное задание
Примерный образец практической работы

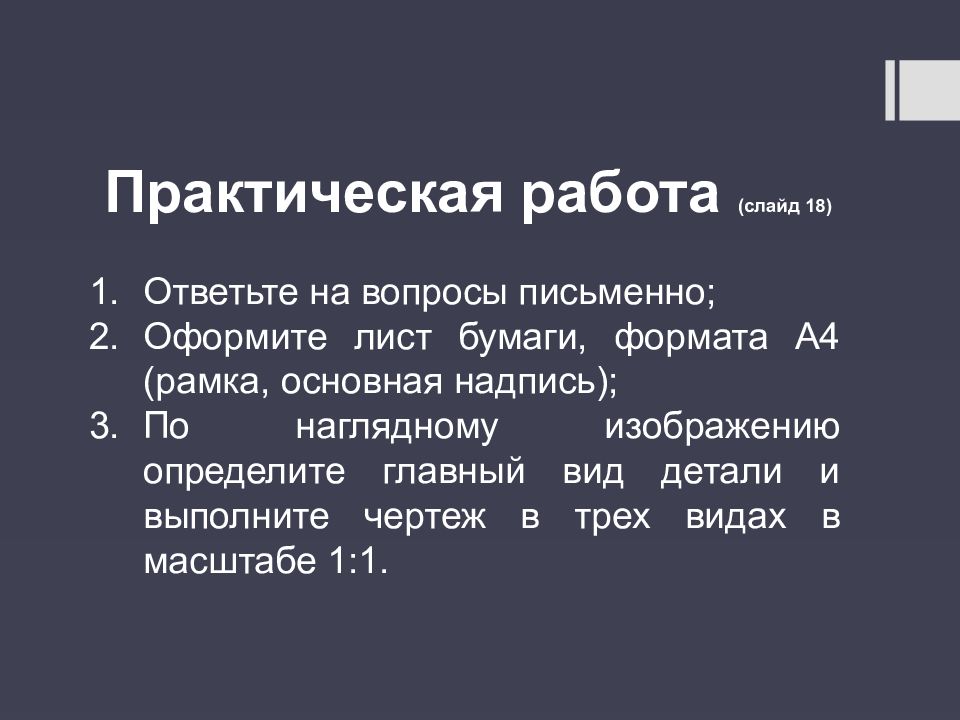

Практическ ая работа (слайд 18) Ответьте на вопросы письменно; Оформите лист бумаги, формата А4 (рамка, основная надпись); По наглядному изображению определите главный вид детали и выполните чертеж в трех видах в масштабе 1:1.
