лекция 17

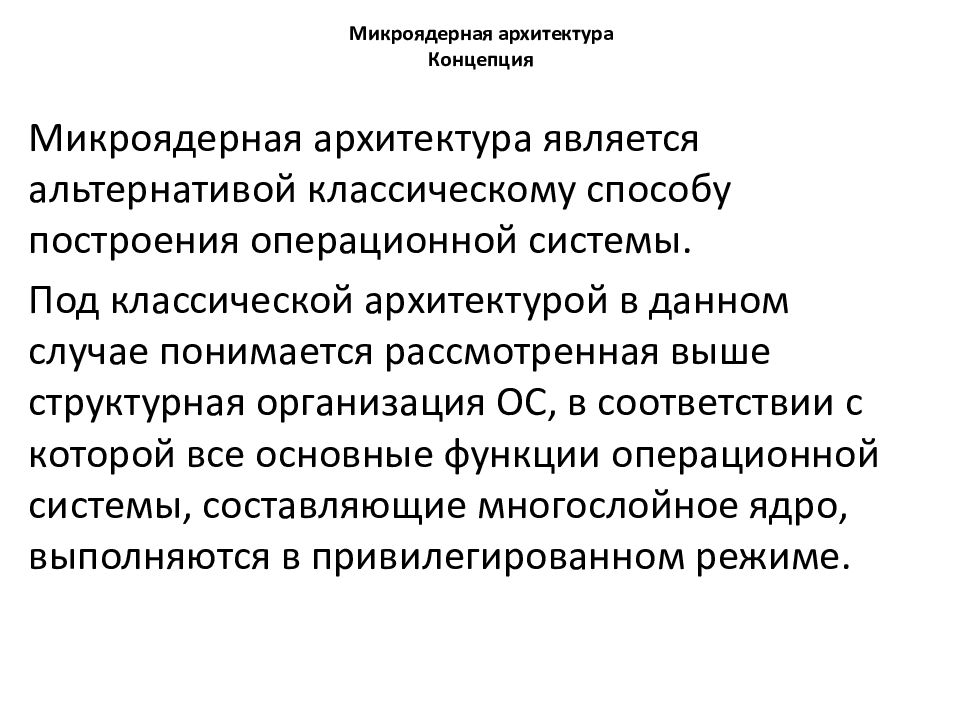

Микроядерная архитектура является альтернативой классическому способу построения операционной системы. Под классической архитектурой в данном случае понимается рассмотренная выше структурная организация ОС, в соответствии с которой все основные функции операционной системы, составляющие многослойное ядро, выполняются в привилегированном режиме.

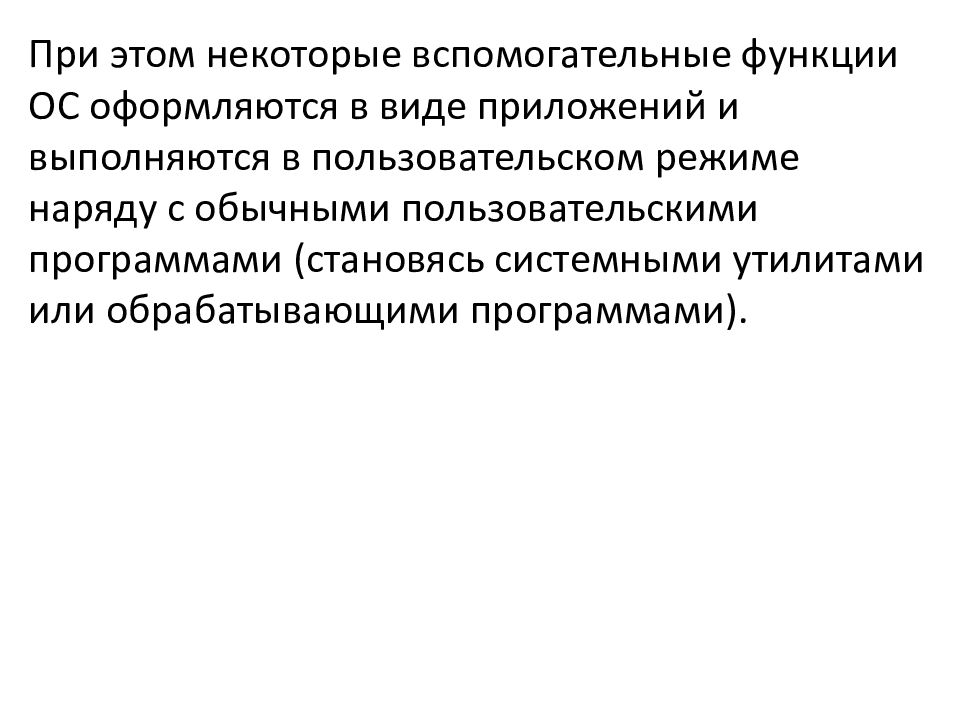

При этом некоторые вспомогательные функции ОС оформляются в виде приложений и выполняются в пользовательском режиме наряду с обычными пользовательскими программами (становясь системными утилитами или обрабатывающими программами).
Каждое приложение пользовательского режима работает в собственном адресном пространстве и защищено тем самым от какого-либо вмешательства других приложений. Код ядра, выполняемый в привилегированном режиме, имеет доступ к областям памяти всех приложений, но сам полностью от них защищен. Приложения обращаются к ядру с запросами на выполнение системных функций.
Суть микроядерной архитектуры состоит в следующем. В привилегированном режиме остается работать только очень небольшая часть ОС, называемая микроядром. Микроядро защищено от остальных частей ОС и приложений. В состав микроядра обычно входят машинно-зависимые модули, а также модули, выполняющие базовые (но не все!) функции ядра по управлению процессами, обработке прерываний, управлению виртуальной памятью, пересылке сообщений и управлению устройствами ввода-вывода, связанные с загрузкой или чтением регистров устройств.
Набор функций микроядра обычно соответствует функциям слоя базовых механизмов обычного ядра. Такие функции операционной системы трудно, если не невозможно, выполнить в пространстве пользователя. Все остальные более высокоуровневые функции ядра оформляются в виде приложений, работающих в пользовательском режиме. Однозначного решения о том, какие из системных функций нужно оставить в привилегированном режиме, а какие перенести в пользовательский, не существует.
В общем случае многие менеджеры ресурсов, являющиеся неотъемлемыми частями обычного ядра — файловая система, подсистемы управления виртуальной памятью и процессами, менеджер безопасности и т. п., — становятся «периферийными» модулями, работающими в пользовательском режиме. Работающие в пользовательском режиме менеджеры ресурсов имеют принципиальные отличия от традиционных утилит и обрабатывающих программ операционной системы, хотя при микроядерной архитектуре все эти программные компоненты также оформлены в виде приложений.
Утилиты и обрабатывающие программы вызываются в основном пользователями. Ситуации, когда одному приложению требуется выполнение функции (процедуры) другого приложения, возникают крайне редко. Поэтому в операционных системах с классической архитектурой отсутствует механизм, с помощью которого одно приложение могло бы вызвать функции другого.

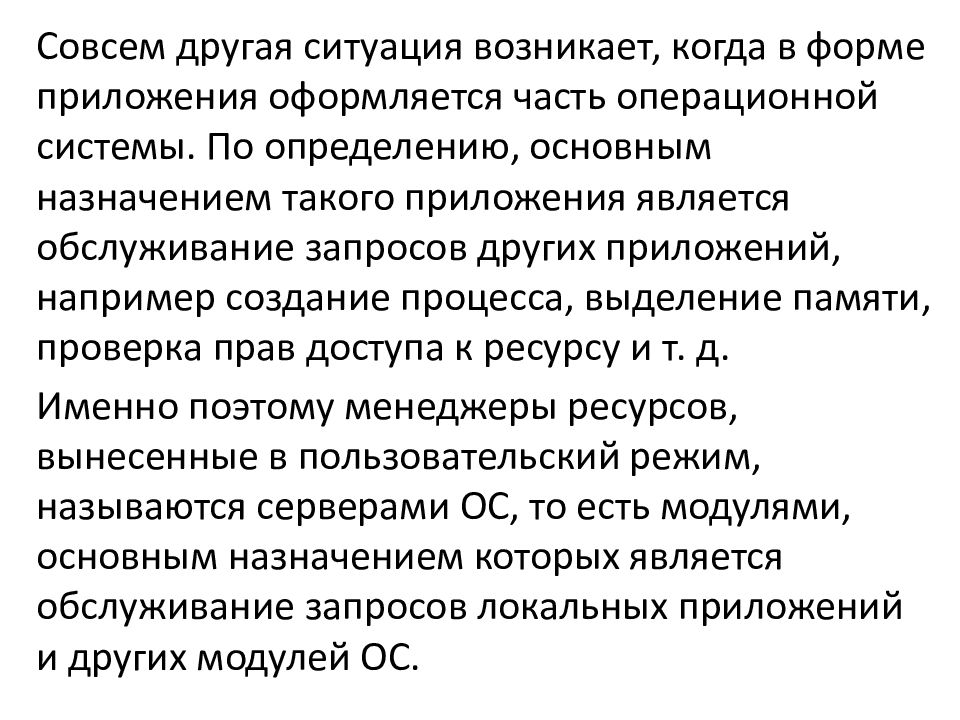

Совсем другая ситуация возникает, когда в форме приложения оформляется часть операционной системы. По определению, основным назначением такого приложения является обслуживание запросов других приложений, например создание процесса, выделение памяти, проверка прав доступа к ресурсу и т. д. Именно поэтому менеджеры ресурсов, вынесенные в пользовательский режим, называются серверами ОС, то есть модулями, основным назначением которых является обслуживание запросов локальных приложений и других модулей ОС.
Очевидно, что для реализации микроядерной архитектуры необходимым условием является наличие в операционной системе удобного и эффективного способа вызова процедур одного процесса из другого. Поддержка такого механизма и является одной из главных задач микроядра. Схематично механизм обращения к функциям ОС, оформленным в виде серверов, выглядит следующим образом. Клиент, которым может быть либо прикладная программа, либо другой компонент ОС, запрашивает выполнение некоторой функции у соответствующего сервера, посылая ему сообщение.
Непосредственная передача сообщений между приложениями невозможна, так как их адресные пространства изолированы друг от друга. Микроядро, выполняющееся в привилегированном режиме, имеет доступ к адресным пространствам каждого из этих приложений и поэтому может работать в качестве посредника.
Микроядро сначала передает сообщение, содержащее имя и параметры вызываемой процедуры нужному серверу, затем сервер выполняет запрошенную операцию, после чего ядро возвращает результаты клиенту с помощью другого сообщения. Таким образом, работа микроядерной операционной системы соответствует известной модели клиент-сервер, в которой роль транспортных средств выполняет микроядро.
Операционные системы, основанные на концепции микроядра, в высокой степени удовлетворяют большинству требований, предъявляемых к современным ОС, обладая переносимостью, расширяемостью, надежностью и создавая хорошие предпосылки для поддержки распределенных приложений. За эти достоинства приходится платить снижением производительности, и это является основным недостатком микроядерной архитектуры. Высокая степень переносимости обусловлена тем, что весь машинно-зависимый код изолирован в микроядре, поэтому для переноса системы на новый процессор требуется меньше изменений и все они логически сгруппированы вместе.
Расширяемость присуща микроядерной ОС в очень высокой степени. В традиционных системах даже при наличии многослойной структуры нелегко удалить один слой и поменять его на другой по причине множественности и размытости интерфейсов между слоями. Добавление новых функций и изменение существующих требует хорошего знания операционной системы и больших затрат времени. В то же время ограниченный набор четко определенных интерфейсов микроядра открывает путь к упорядоченному росту и эволюции ОС.

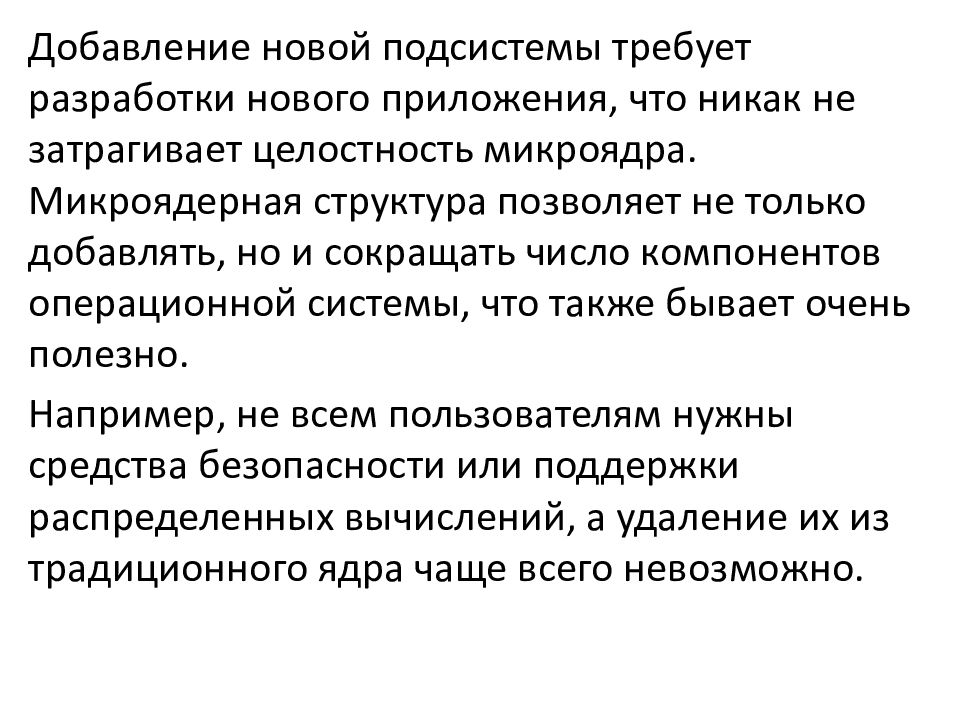

Добавление новой подсистемы требует разработки нового приложения, что никак не затрагивает целостность микроядра. Микроядерная структура позволяет не только добавлять, но и сокращать число компонентов операционной системы, что также бывает очень полезно. Например, не всем пользователям нужны средства безопасности или поддержки распределенных вычислений, а удаление их из традиционного ядра чаще всего невозможно.
Обычно традиционные операционные системы позволяют динамически добавлять в ядро или удалять из ядра только драйверы внешних устройств — ввиду частых изменений в конфигурации подключенных к компьютеру внешних устройств подсистема ввода-вывода ядра допускает загрузку и выгрузку драйверов «на ходу», но для этого она разрабатывается особым образом (например, среда STREAMS в UNIX или менеджер ввода-вывода в Windows NT).
При микроядерном подходе конфигурируемость ОС не вызывает никаких проблем и не требует особых мер — достаточно изменить файл с настройками начальной конфигурации системы или же остановить не нужные больше серверы в ходе работы обычными для остановки приложений средствами.
Использование микроядерной модели повышает надежность ОС. Каждый сервер выполняется в виде отдельного процесса в своей собственной области памяти и таким образом защищен от других серверов операционной системы, что не наблюдается в традиционной ОС, где все модули ядра могут влиять друг на друга. И если отдельный сервер терпит крах, то он может быть перезапущен без останова или повреждения остальных серверов ОС.

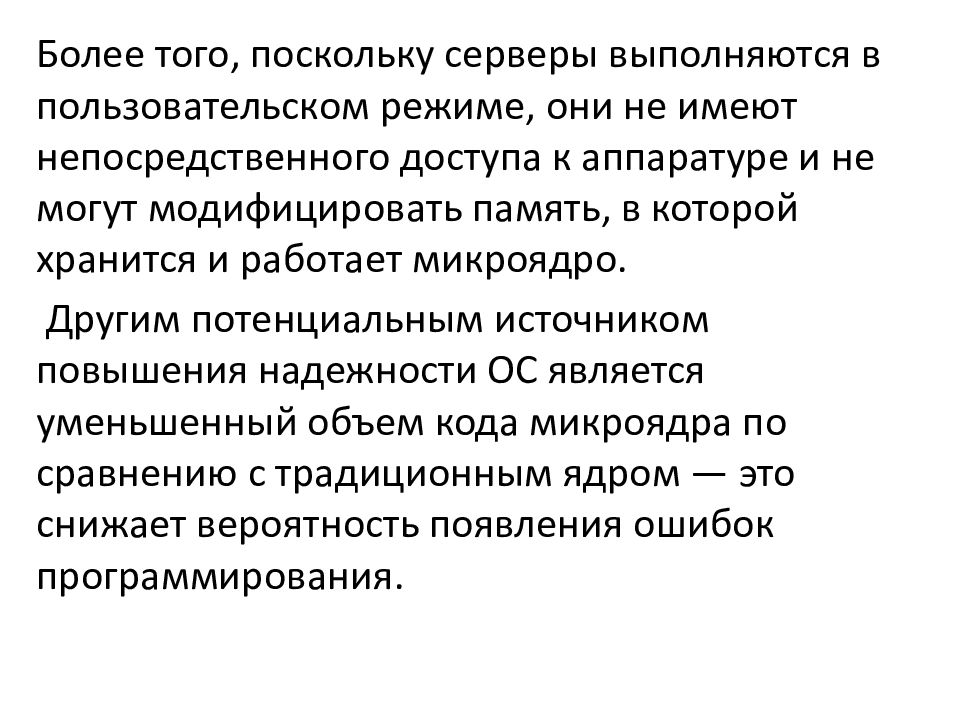

Более того, поскольку серверы выполняются в пользовательском режиме, они не имеют непосредственного доступа к аппаратуре и не могут модифицировать память, в которой хранится и работает микроядро. Другим потенциальным источником повышения надежности ОС является уменьшенный объем кода микроядра по сравнению с традиционным ядром — это снижает вероятность появления ошибок программирования.

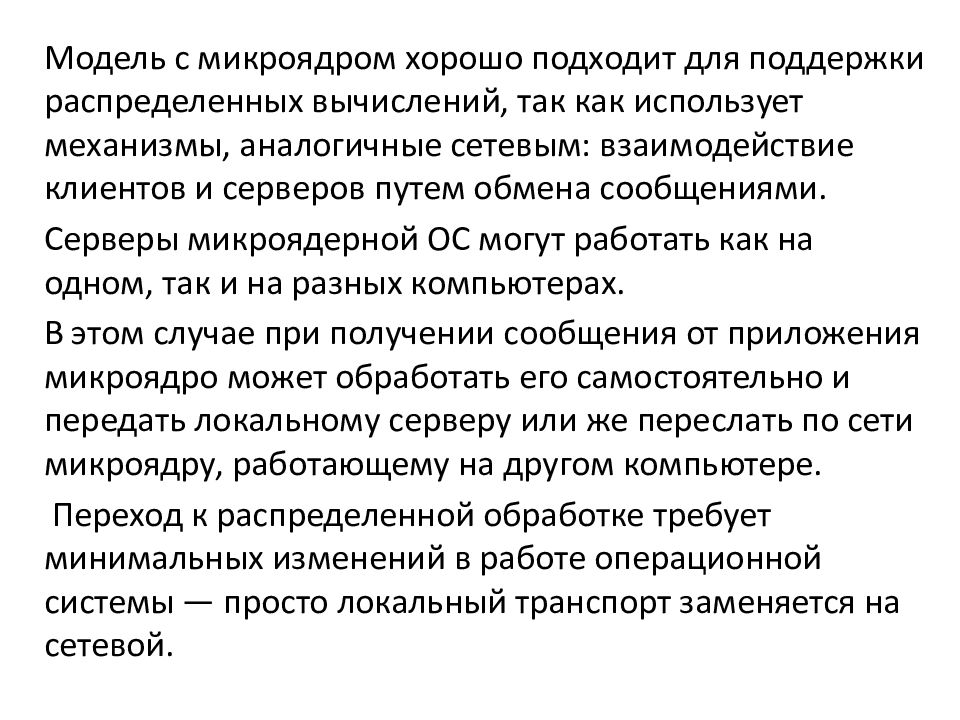

Модель с микроядром хорошо подходит для поддержки распределенных вычислений, так как использует механизмы, аналогичные сетевым: взаимодействие клиентов и серверов путем обмена сообщениями. Серверы микроядерной ОС могут работать как на одном, так и на разных компьютерах. В этом случае при получении сообщения от приложения микроядро может обработать его самостоятельно и передать локальному серверу или же переслать по сети микроядру, работающему на другом компьютере. Переход к распределенной обработке требует минимальных изменений в работе операционной системы — просто локальный транспорт заменяется на сетевой.
Производительность. При классической организации ОС выполнение системного вызова сопровождается двумя переключениями режимов, а при микроядерной организации — четырьмя. Таким образом, операционная система на основе микроядра при прочих равных условиях всегда будет менее производительной, чем ОС с классическим ядром. Именно по этой причине микроядерный подход не получил такого широкого распространения, которое ему предрекали.
Серьезность этого недостатка хорошо иллюстрирует история развития Windows NT. В версиях 3.1 и 3.5 диспетчер окон, графическая библиотека и высокоуровневые драйверы графических устройств входили в состав сервера пользовательского режима, и вызов функций этих модулей осуществлялся в соответствии с микроядерной схемой.

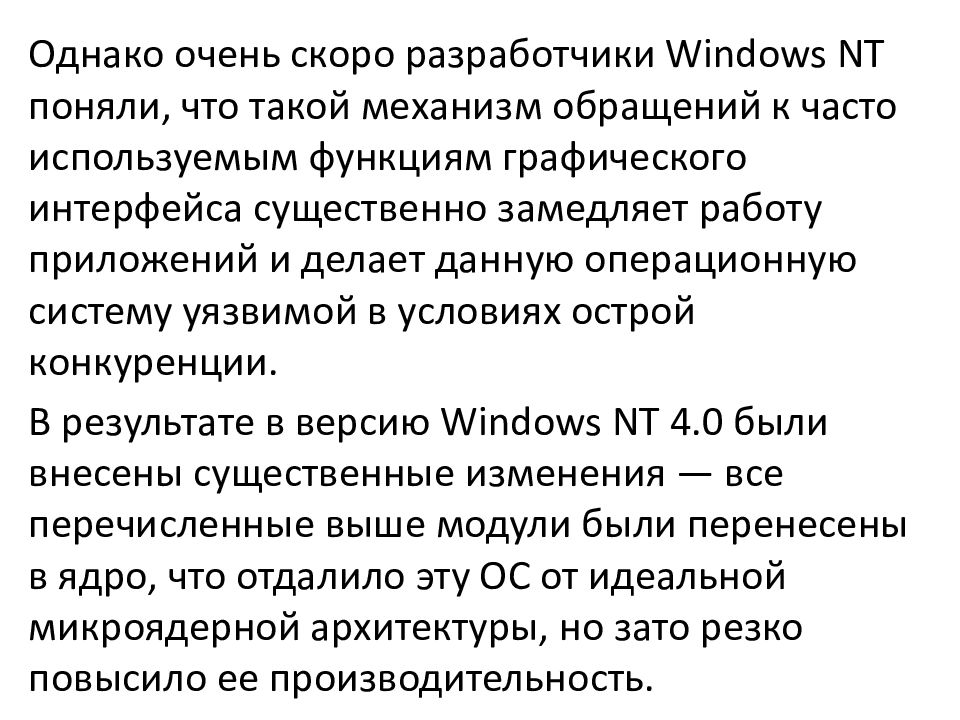

Однако очень скоро разработчики Windows NT поняли, что такой механизм обращений к часто используемым функциям графического интерфейса существенно замедляет работу приложений и делает данную операционную систему уязвимой в условиях острой конкуренции. В результате в версию Windows NT 4.0 были внесены существенные изменения — все перечисленные выше модули были перенесены в ядро, что отдалило эту ОС от идеальной микроядерной архитектуры, но зато резко повысило ее производительность.
Этот пример иллюстрирует главную проблему, с которой сталкиваются разработчики операционной системы, решившие применить микроядерный подход, — что включать в микроядро, а что выносить в пользовательское пространство. В идеальном случае микроядро может состоять только из средств передачи сообщений, средств взаимодействия с аппаратурой, в том числе средств доступа к механизмам привилегированной защиты.

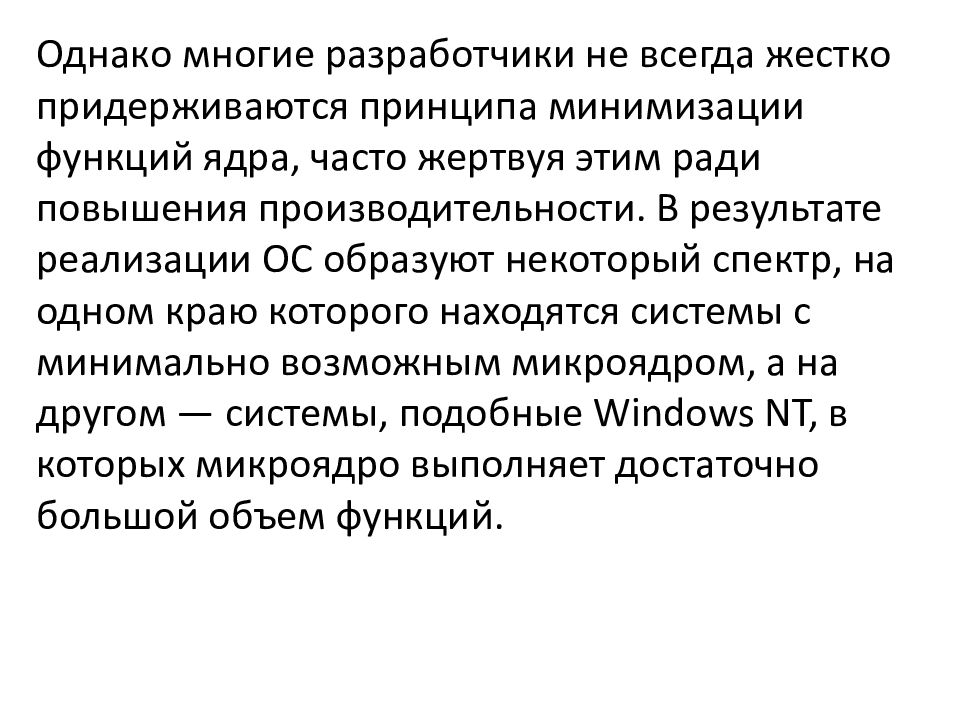

Однако многие разработчики не всегда жестко придерживаются принципа минимизации функций ядра, часто жертвуя этим ради повышения производительности. В результате реализации ОС образуют некоторый спектр, на одном краю которого находятся системы с минимально возможным микроядром, а на другом — системы, подобные Windows NT, в которых микроядро выполняет достаточно большой объем функций.
