Подразделяются на: Гипсовые (гипс); Металлические (легкоплавкие сплавы); восковые.

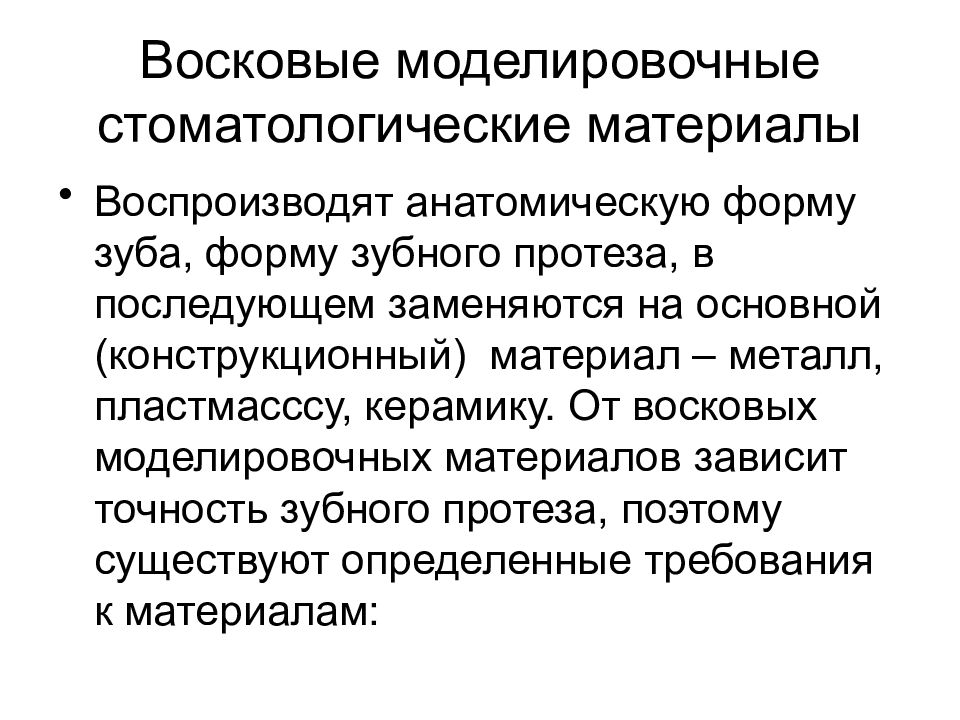

Воспроизводят анатомическую форму зуба, форму зубного протеза, в последующем заменяются на основной (конструкционный) материал – металл, пластмасссу, керамику. От восковых моделировочных материалов зависит точность зубного протеза, поэтому существуют определенные требования к материалам:

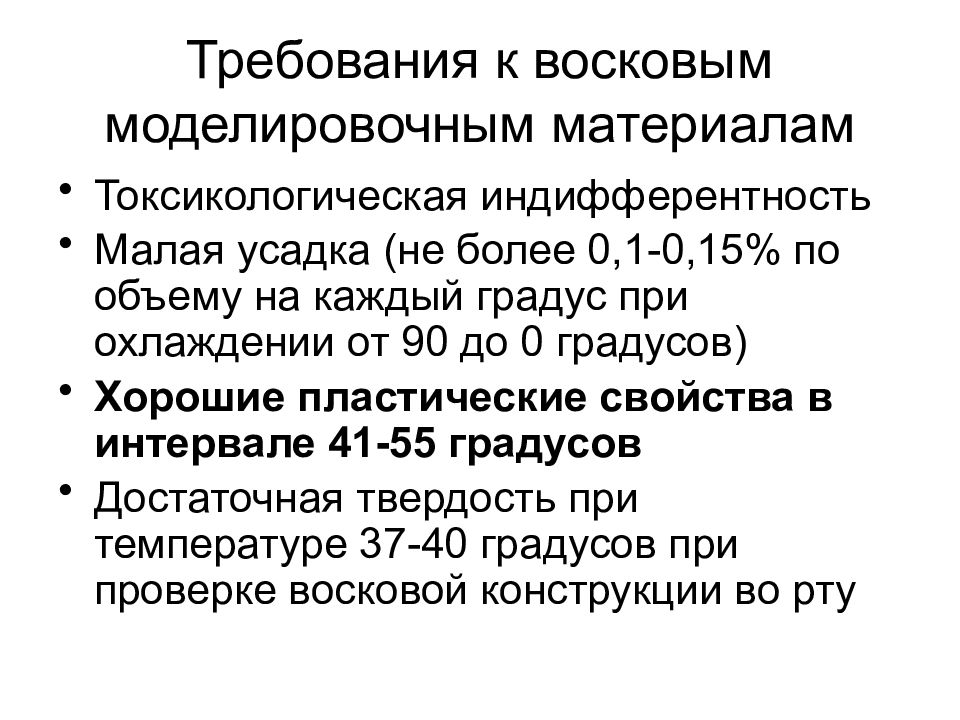

Токсикологическая индифферентность Малая усадка (не более 0,1-0,15% по объему на каждый градус при охлаждении от 90 до 0 градусов) Хорошие пластические свойства в интервале 41-55 градусов Достаточная твердость при температуре 37-40 градусов при проверке восковой конструкции во рту

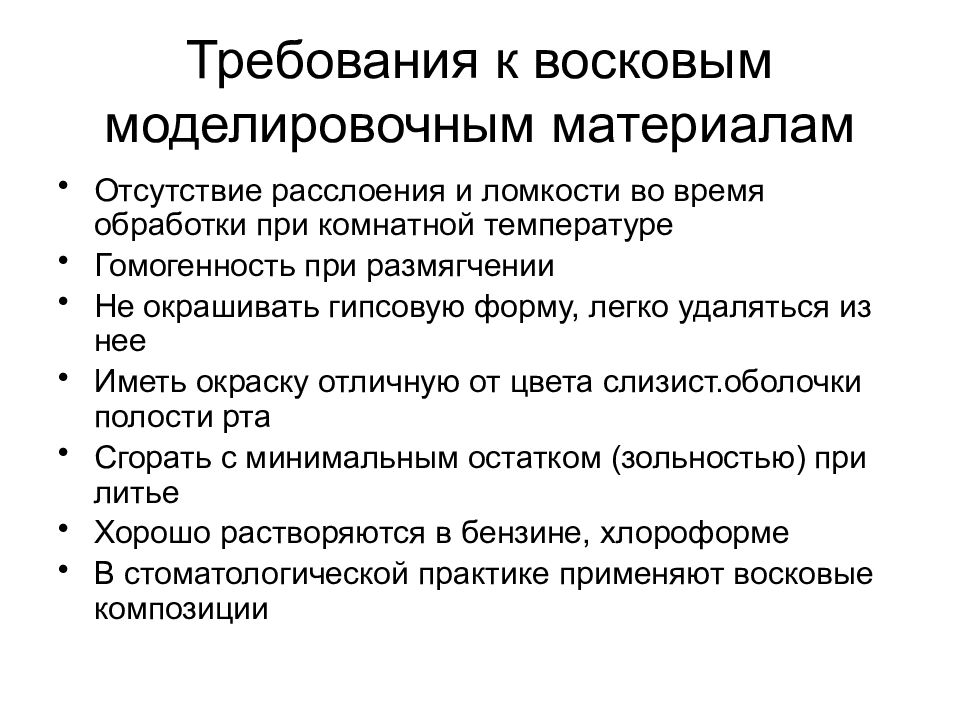

Отсутствие расслоения и ломкости во время обработки при комнатной температуре Гомогенность при размягчении Не окрашивать гипсовую форму, легко удаляться из нее Иметь окраску отличную от цвета слизист.оболочки полости рта Сгорать с минимальным остатком (зольностью) при литье Хорошо растворяются в бензине, хлороформе В стоматологической практике применяют восковые композиции

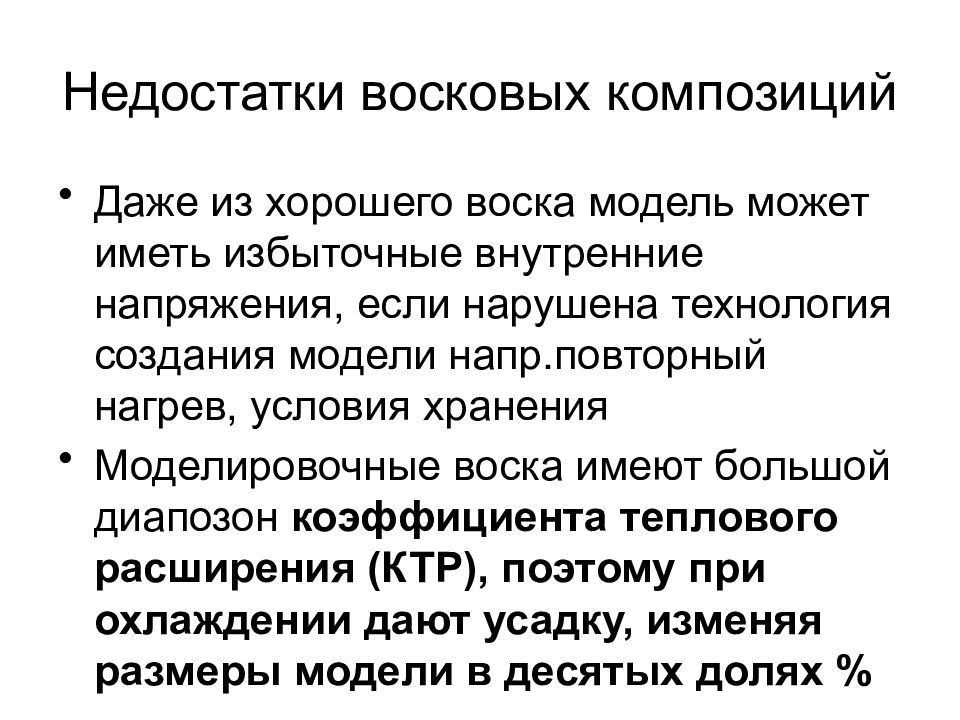

Даже из хорошего воска модель может иметь избыточные внутренние напряжения, если нарушена технология создания модели напр.повторный нагрев, условия хранения Моделировочные воска имеют большой диапозон коэффициента теплового расширения (КТР), поэтому при охлаждении дают усадку, изменяя размеры модели в десятых долях %

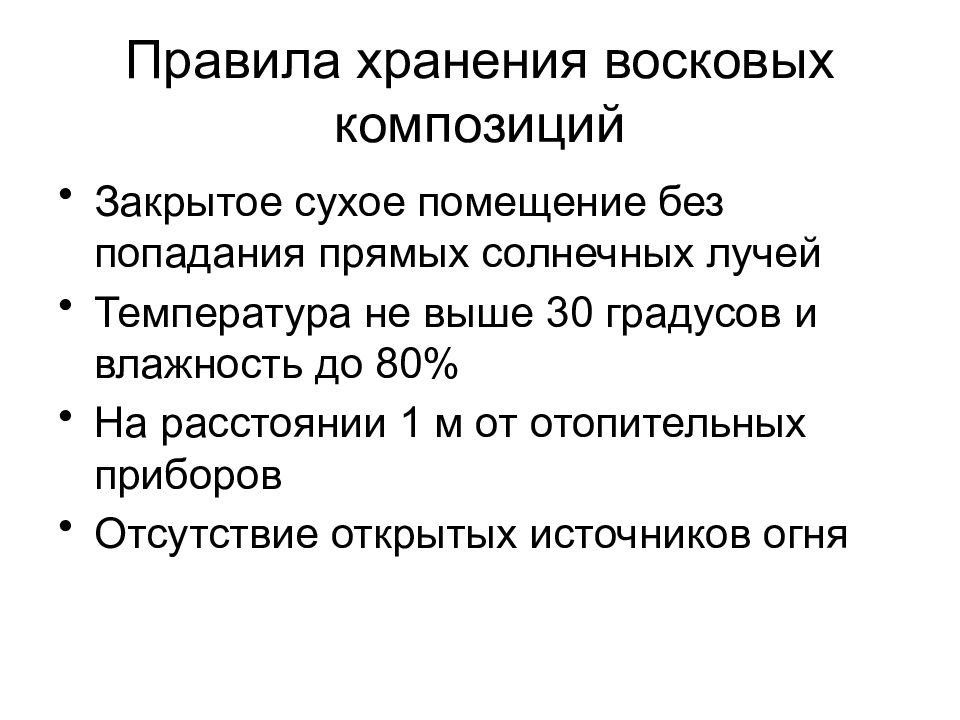

Закрытое сухое помещение без попадания прямых солнечных лучей Температура не выше 30 градусов и влажность до 80% На расстоянии 1 м от отопительных приборов Отсутствие открытых источников огня

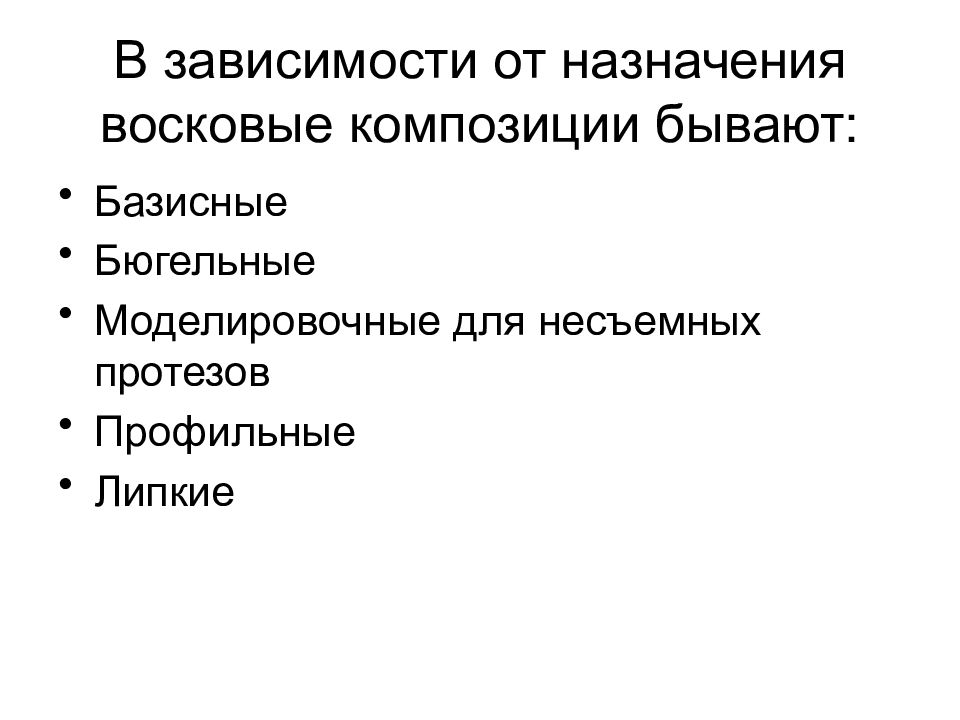

Базисные Бюгельные Моделировочные для несъемных протезов Профильные Липкие
Воск базисный прямоугольные пластины розового цвета размер 170*80*1,8мм Применение: моделирование базисов съемных протезов, изготовление восковых базисов с окклюзионными валиками

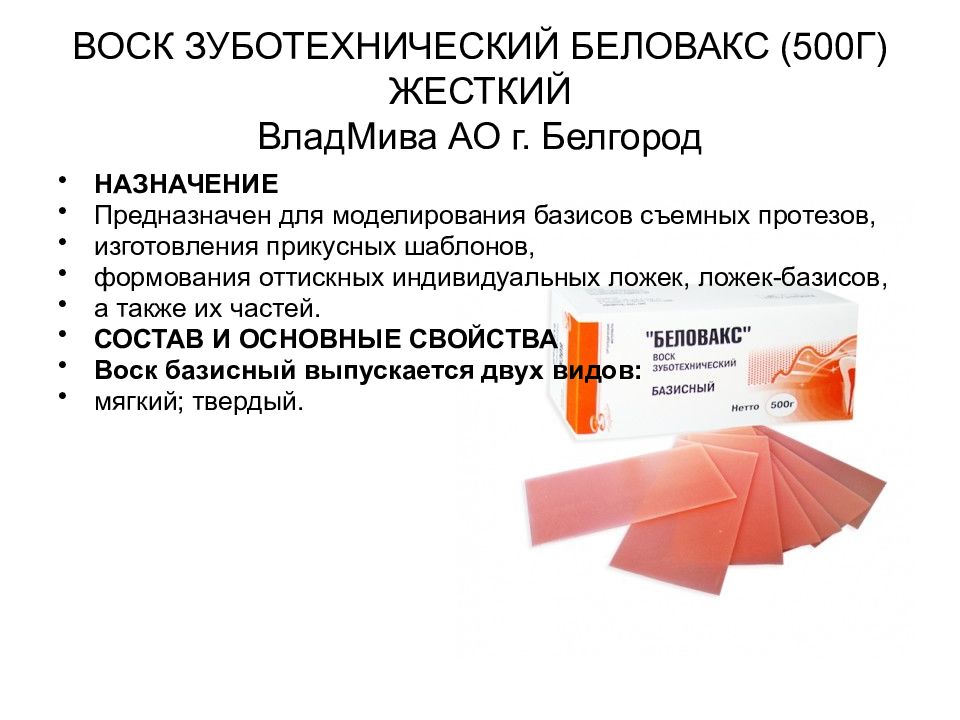

НАЗНАЧЕНИЕ Предназначен для моделирования базисов съемных протезов, изготовления прикусных шаблонов, формования оттискных индивидуальных ложек, ложек-базисов, а также их частей. СОСТАВ И ОСНОВНЫЕ СВОЙСТВА Воск базисный выпускается двух видов: мягкий; твердый.

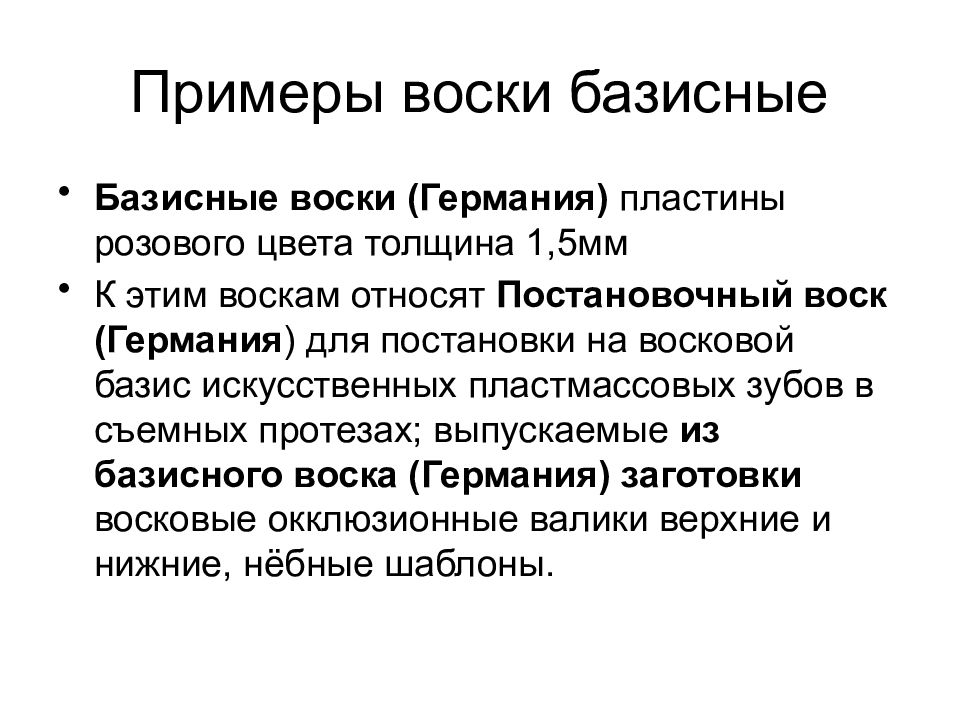

Базисные воски (Германия) пластины розового цвета толщина 1,5мм К этим воскам относят Постановочный воск (Германия ) для постановки на восковой базис искусственных пластмассовых зубов в съемных протезах; выпускаемые из базисного воска (Германия) заготовки восковые окклюзионные валики верхние и нижние, нёбные шаблоны.
НАЗНАЧЕНИЕ: Соединение восковых элементов конструкции бюгельного протеза между собой. ПРЕИМУЩЕСТВА: Высокие адгезивные свойства к огнеупорной модели. Температура плавления 73*С. Зольность воска не более 0,005%. Обладает хорошей текучестью, хорошо держит каплю.

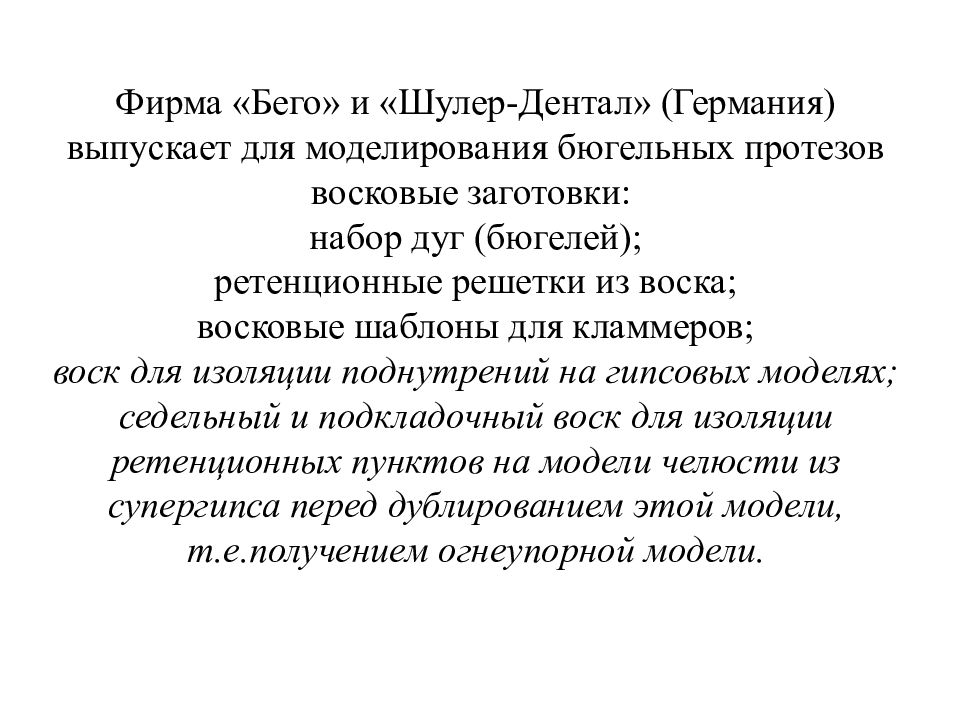

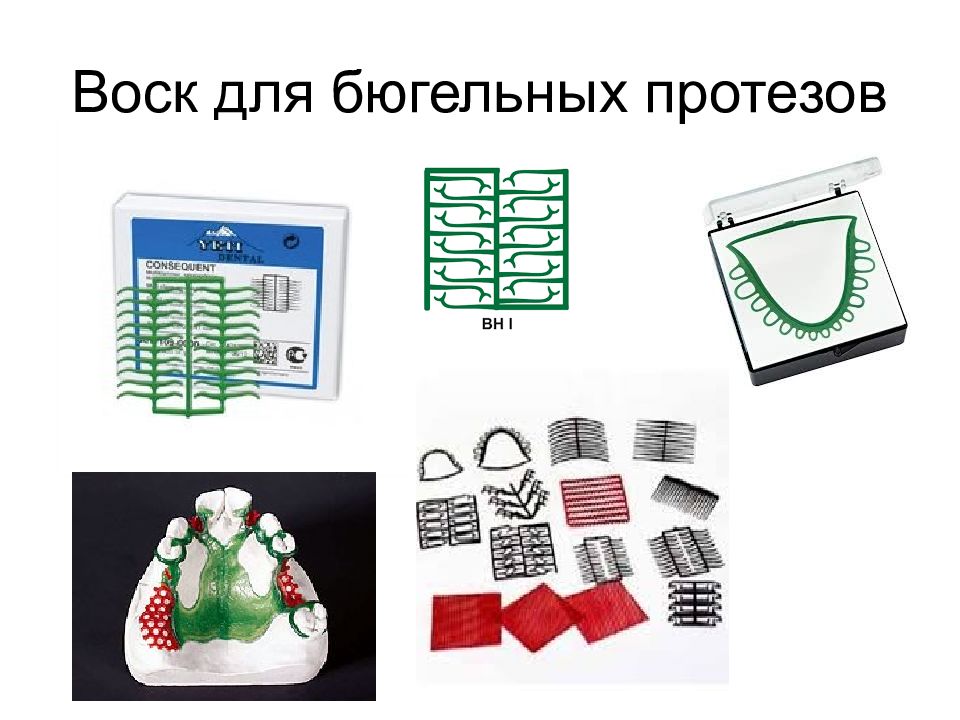

Воск бюгельный и Пленочный воск (Чехия) аналоги по составу и применению изоляция при моделировании металлического каркаса бюгельных протезов. Воск Формодент моделирование металлического каркаса бюгельных протезов заливкой воска в форму –матрицу-эластичную силиконовую пластину.
Воск моделировочный стоматологический прямоугольные бруски синего цвета размер 40*9*9 мм. Свойства: небольшой КТР, не изменяет своих свойств при многократном расплавлении, фактически полностью выгорает при подготовке к литью, дает сухую и невязкую стружку. Температура плавления 58 градусов. Комплект воска моделировочного для мостовидных протезов содержит: восковые палочки общей массой (55±3)г - 20 шт.

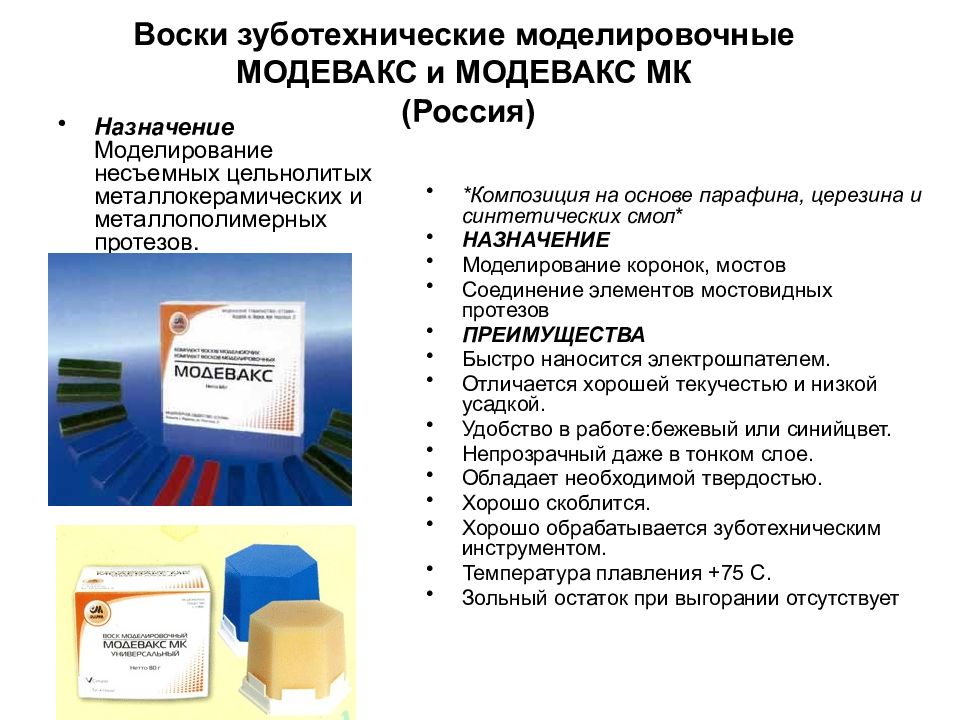

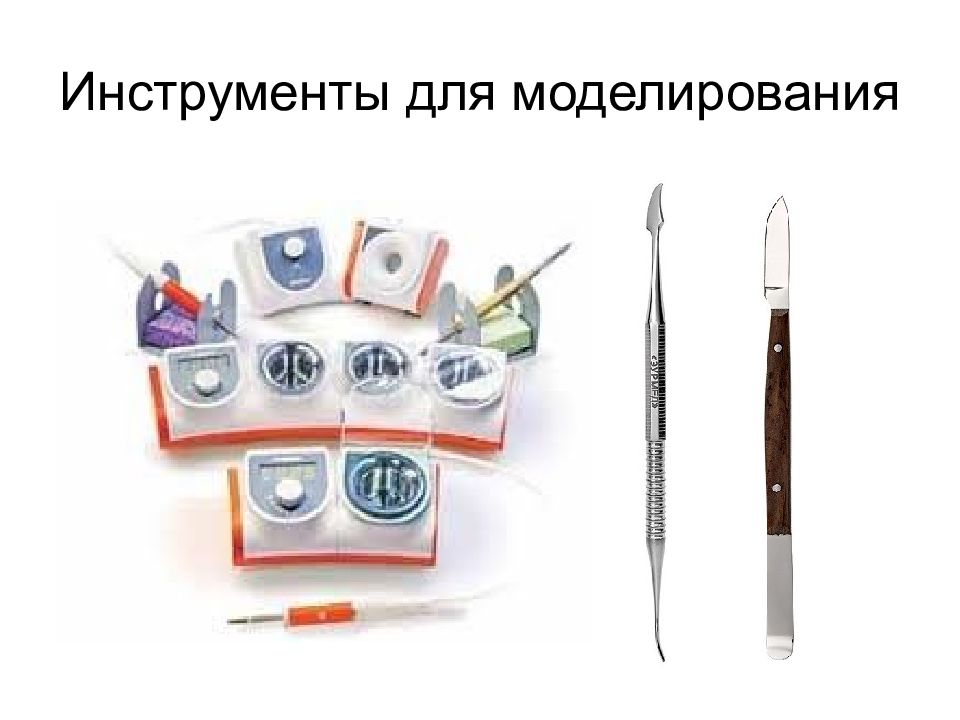

Назначение Моделирование несъемных цельнолитых металлокерамических и металлополимерных протезов. *Композиция на основе парафина, церезина и синтетических смол * НАЗНАЧЕНИЕ Моделирование коронок, мостов Соединение элементов мостовидных протезов ПРЕИМУЩЕСТВА Быстро наносится электрошпателем. Отличается хорошей текучестью и низкой усадкой. Удобство в работе:бежевый или синийцвет. Непрозрачный даже в тонком слое. Обладает необходимой твердостью. Хорошо скоблится. Хорошо обрабатывается зуботехническим инструментом. Температура плавления +75 С. Зольный остаток при выгорании отсутствует

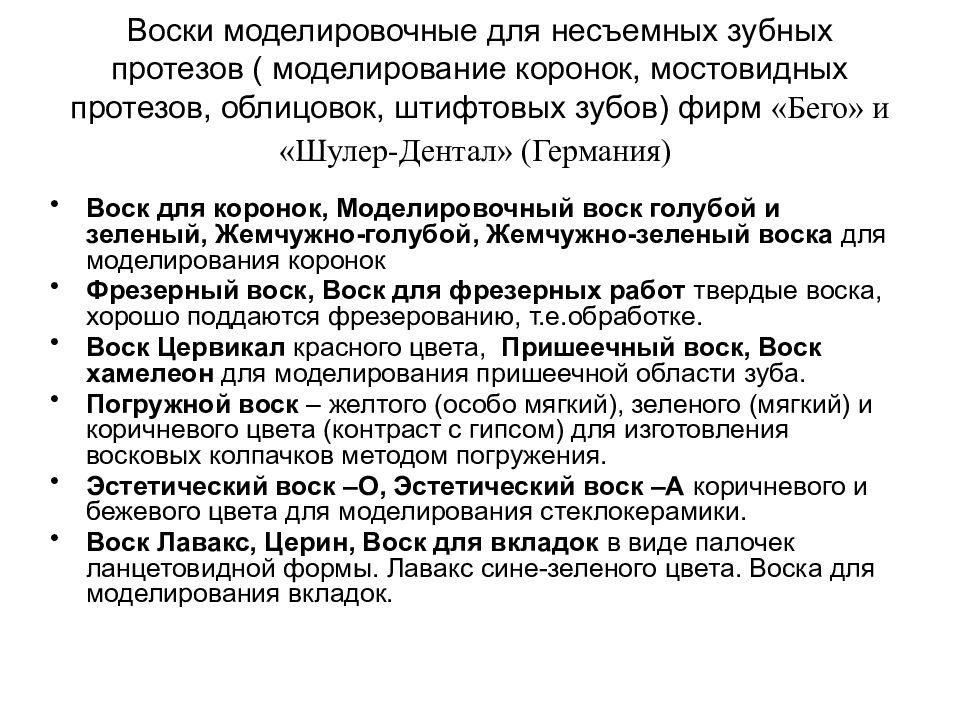

Воск для коронок, Моделировочный воск голубой и зеленый, Жемчужно-голубой, Жемчужно-зеленый воска для моделирования коронок Фрезерный воск, Воск для фрезерных работ твердые воска, хорошо поддаются фрезерованию, т.е.обработке. Воск Цервикал красного цвета, Пришеечный воск, Воск хамелеон для моделирования пришеечной области зуба. Погружной воск – желтого (особо мягкий), зеленого (мягкий) и коричневого цвета (контраст с гипсом) для изготовления восковых колпачков методом погружения. Эстетический воск –О, Эстетический воск –А коричневого и бежевого цвета для моделирования стеклокерамики. Воск Лавакс, Церин, Воск для вкладок в виде палочек ланцетовидной формы. Лавакс сине-зеленого цвета. Воска для моделирования вкладок.

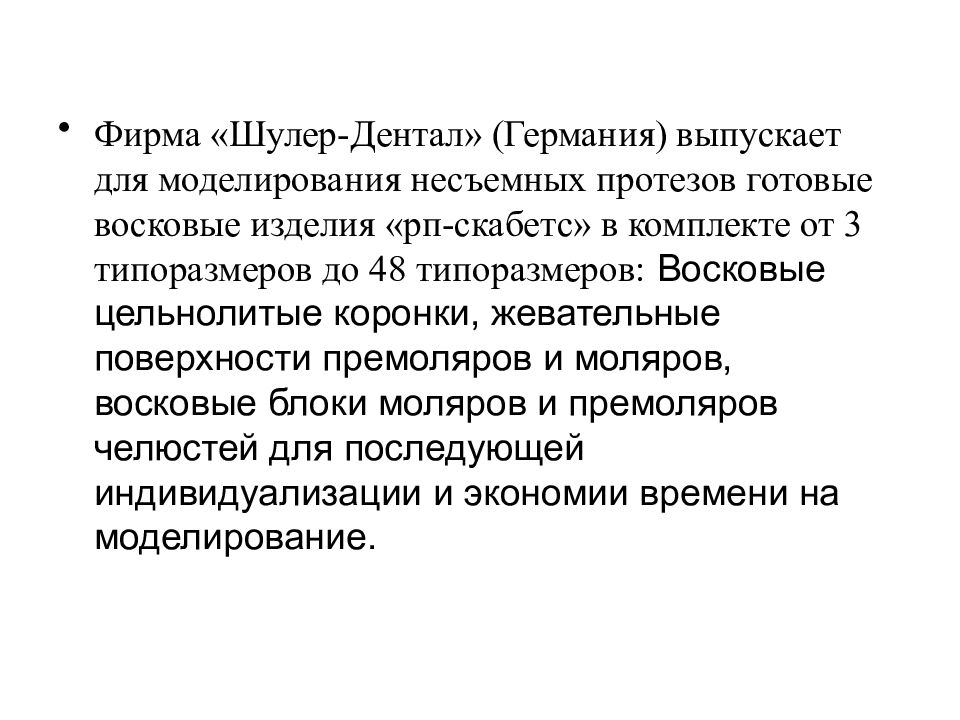

Фирма «Шулер-Дентал» (Германия) выпускает для моделирования несъемных протезов готовые восковые изделия «рп-скабетс» в комплекте от 3 типоразмеров до 48 типоразмеров: Восковые цельнолитые коронки, жевательные поверхности премоляров и моляров, восковые блоки моляров и премоляров челюстей для последующей индивидуализации и экономии времени на моделирование.

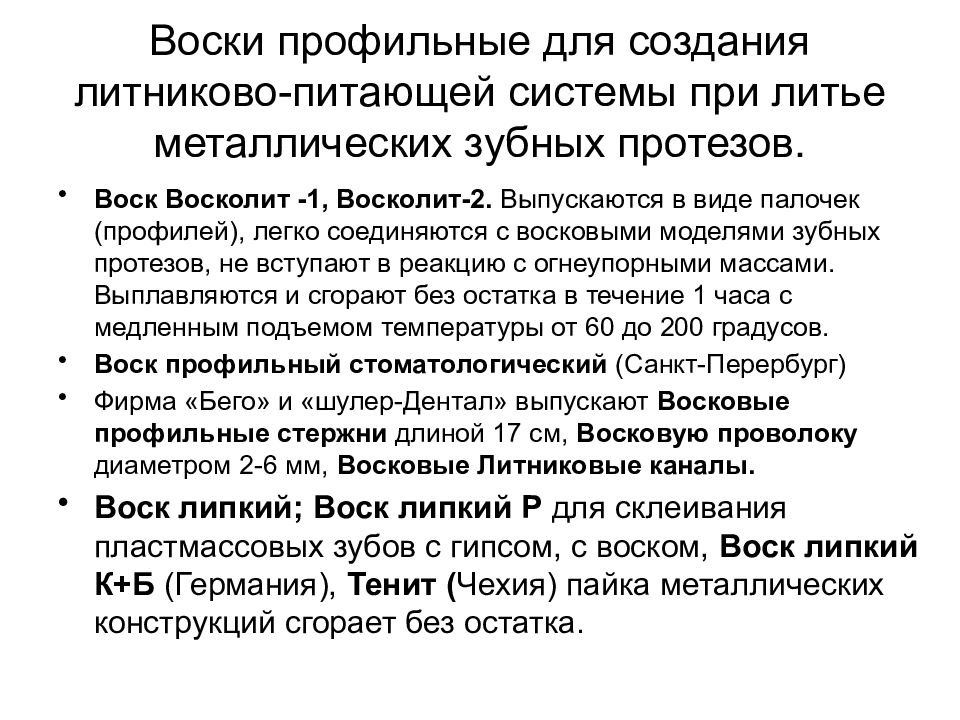

Воск Восколит -1, Восколит-2. Выпускаются в виде палочек (профилей), легко соединяются с восковыми моделями зубных протезов, не вступают в реакцию с огнеупорными массами. Выплавляются и сгорают без остатка в течение 1 часа с медленным подъемом температуры от 60 до 200 градусов. Воск профильный стоматологический (Санкт-Перербург) Фирма «Бего» и «шулер-Дентал» выпускают Восковые профильные стержни длиной 17 см, Восковую проволоку диаметром 2-6 мм, Восковые Литниковые каналы. Воск липкий; Воск липкий Р для склеивания пластмассовых зубов с гипсом, с воском, Воск липкий К+Б (Германия), Тенит ( Чехия) пайка металлических конструкций сгорает без остатка.

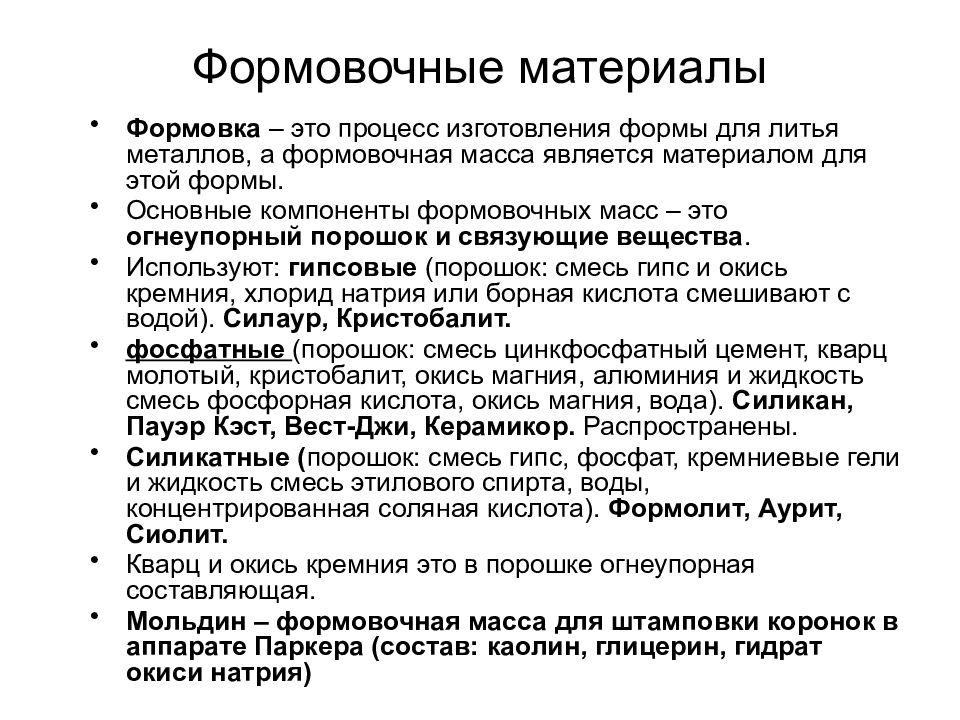

Формовка – это процесс изготовления формы для литья металлов, а формовочная масса является материалом для этой формы. Основные компоненты формовочных масс – это огнеупорный порошок и связующие вещества. Используют: гипсовые (порошок: смесь гипс и окись кремния, хлорид натрия или борная кислота смешивают с водой). Силаур, Кристобалит. фосфатные (порошок: смесь цинкфосфатный цемент, кварц молотый, кристобалит, окись магния, алюминия и жидкость смесь фосфорная кислота, окись магния, вода). Силикан, Пауэр Кэст, Вест-Джи, Керамикор. Распространены. Силикатные ( порошок: смесь гипс, фосфат, кремниевые гели и жидкость смесь этилового спирта, воды, концентрированная соляная кислота). Формолит, Аурит, Сиолит. Кварц и окись кремния это в порошке огнеупорная составляющая. Мольдин – формовочная масса для штамповки коронок в аппарате Паркера (состав: каолин, глицерин, гидрат окиси натрия)

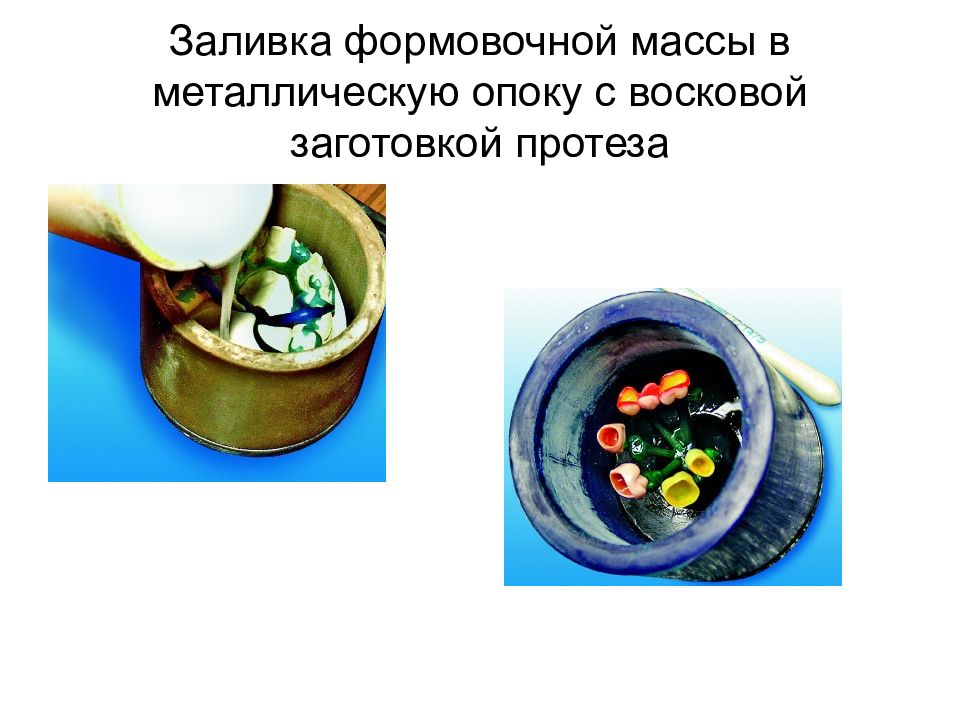

Назначение формовочных масс – компенсация усадки металлов при охлаждении после литья в формы. За счет изменения концентрации жидкости для замешивания формовочной массы можно контролировать расширение формовочной массы и количество металла в форме. Состав порошок и жидкость. Заливка в металлическую опоку с восковой заготовкой протеза, ставят в муфельную печь. Восковая заготовка сгорает и в готовую от воска форму проводится литье металла.
