Несоответствие по геометрии
1. Недолив – дефект в виде неполного образования контура отливки вследствие незаполнения полости литейной формы металлом при заливке
недолив

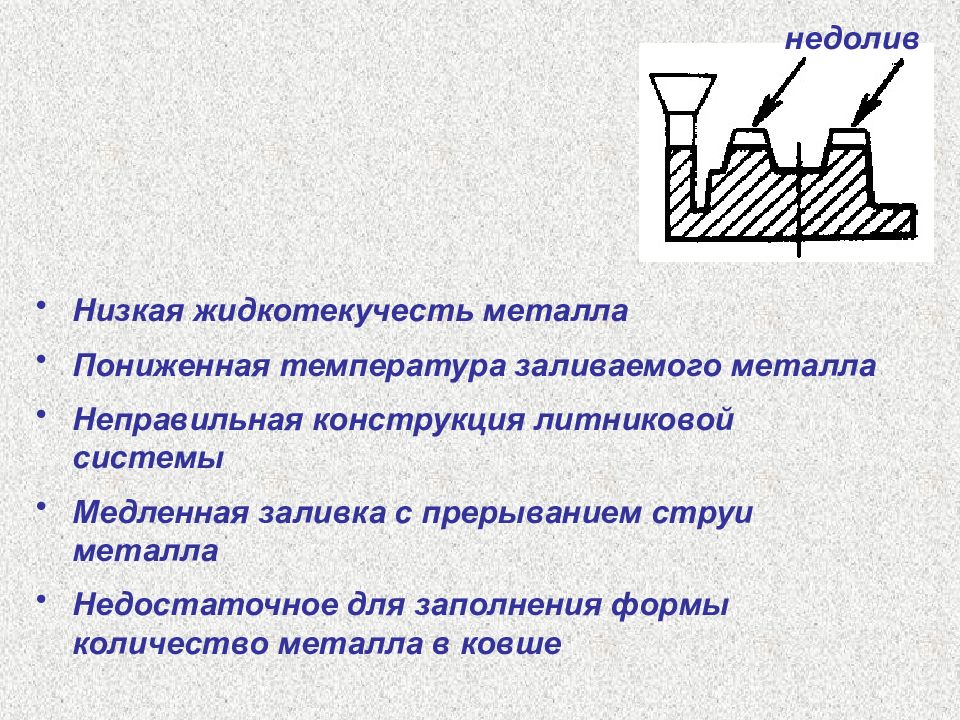

Низкая жидкотекучесть металла Пониженная температура заливаемого металла Неправильная конструкция литниковой системы Медленная заливка с прерыванием струи металла Недостаточное для заполнения формы количество металла в ковше недолив
2. Неслитина (неспай) – дефект в виде произвольной формы отверстия или сквозной щели, образовавшийся в стенке отливки вследствие неслияния потоков металла, пониженной жидкотекучести при заливке Неслитины представляют собой несплошности, начинающиеся у поверхности слитка. Неслитины возникают в результате частичной кристаллизации сплава на открытой поверхности. При низкой скорости литья металл поступает к стенке кристаллизатора неравномерно. Там, где слой расплава тоньше, температура его быстро снижается и начинается кристаллизация.

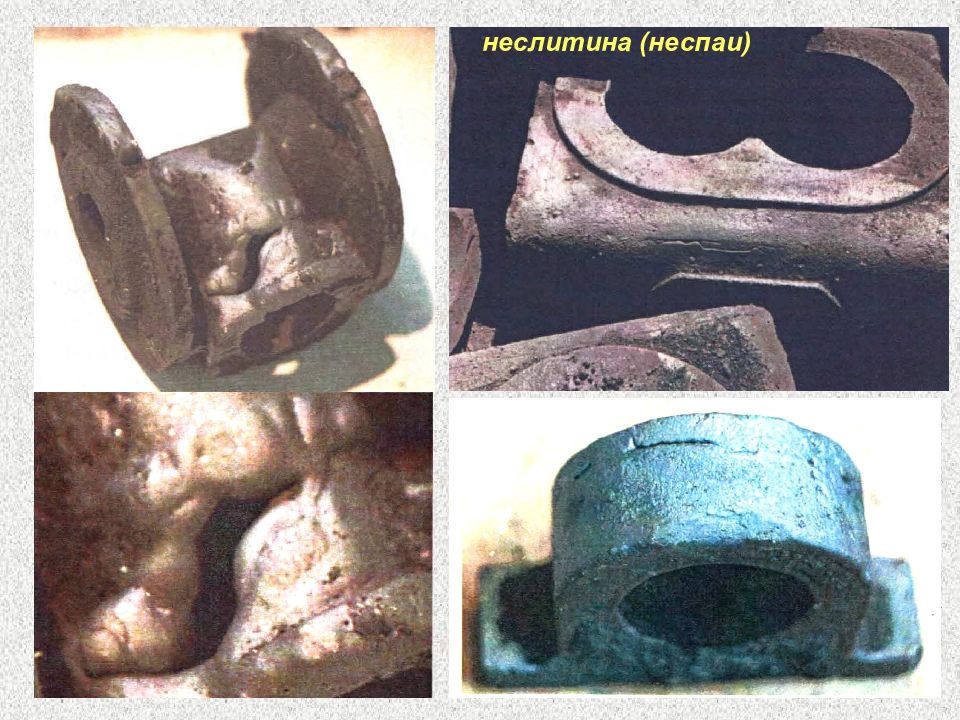

неслитина (неспаи)
Низкая жидкотекучесть металла Пониженная температура заливаемого металла Неправильная конструкция литниковой системы Медленная заливка с прерыванием струи металла Окисление поверхности металла и образование пленки тугоплавких окислов Al 2 O 3, Cr 2 O 3, TiO 2 неслитина (неспаи)
3. Незалив (нечеткость контура) – дефект в виде несоответствия конфигурации отливки чертежу вследствие износа модели или недостаточной отделки формы Износ или поломка модели Недостаточная плотность уплотнения смеси, частичный обвал формы, небрежная отделка формы
4. Обжим – дефект в виде нарушений конфигурации отливки, возникающий вследствие деформации формы из-за механических воздействий до или во время заливки Недостаточная прочность и пластичность формовочной смеси, слабое и неравномерное уплотнение Несоответствие размеров знаковых частей формы, стержня, их коробление и износ Неточности при сборке и нагрузке форм

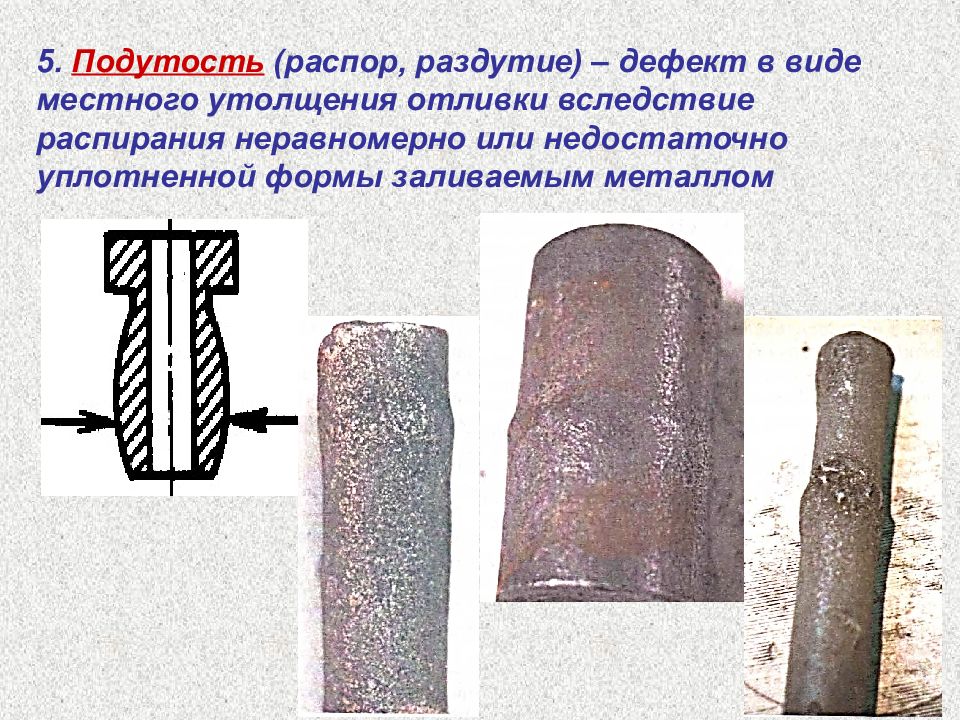

5. Подутость (распор, раздутие) – дефект в виде местного утолщения отливки вследствие распирания неравномерно или недостаточно уплотненной формы заливаемым металлом

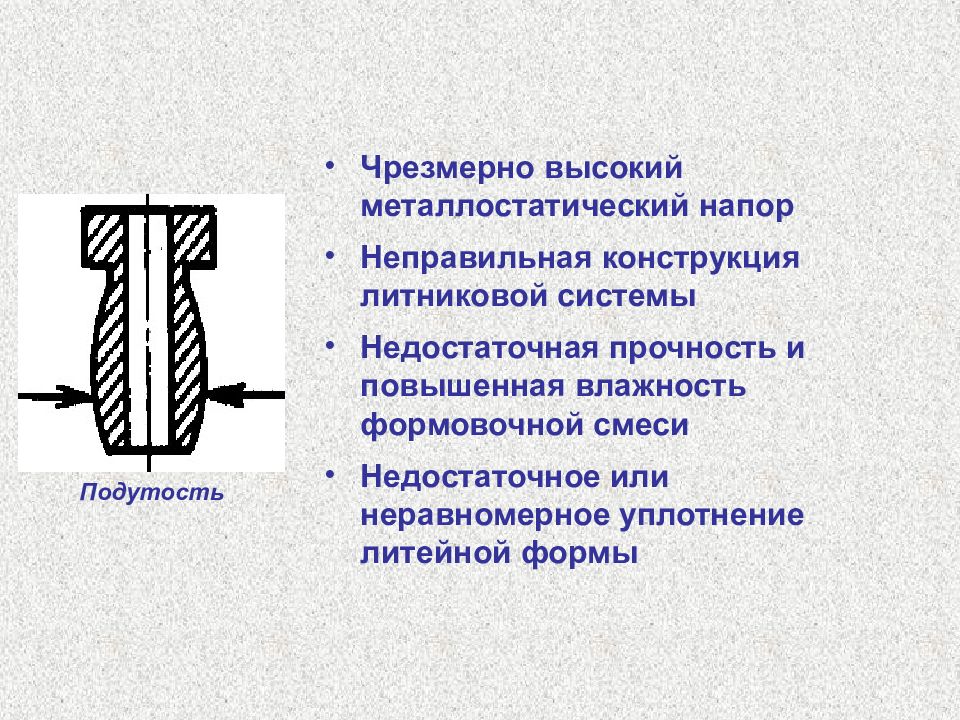

Подутость Чрезмерно высокий металлостатический напор Неправильная конструкция литниковой системы Недостаточная прочность и повышенная влажность формовочной смеси Недостаточное или неравномерное уплотнение литейной формы
6. Перекос (сдвиг) – дефект в виде смещения одной части отливки относительно осей или другой части по разъему формы, модели или опок вследствие их неточной установки и фиксации при формовке и сборке
Перекос Неисправность модельной и опочной оснастки Неточная сборка комплекта стержней или формы н еправильный монтаж моделей на плите Сдвиг полуформ, вызванный внешним воздействием, например, при транспортировке Отливка «Кронштейн со смещением половинок модели
7. Стержневой перекос – дефект в виде смещения отверстия, полости или части отливки, выполняемых с помощью стержня вследствие его перекоса Неточная установка стержня Неправильный выбор жеребеек или неаккуратная их установка Слабое крепление стержней в знаках и жеребейками, большой зазор между знаком стержня и знаковой частью формы, слабые жеребейки Недостаточные размеры знаковых частей стержня, отсутствие фиксаторов
8. Разностенность (смещение стержня) – дефект в виде увеличения или уменьшения толщины стенок отливок вследствие смещения, деформации или всплывания стержня

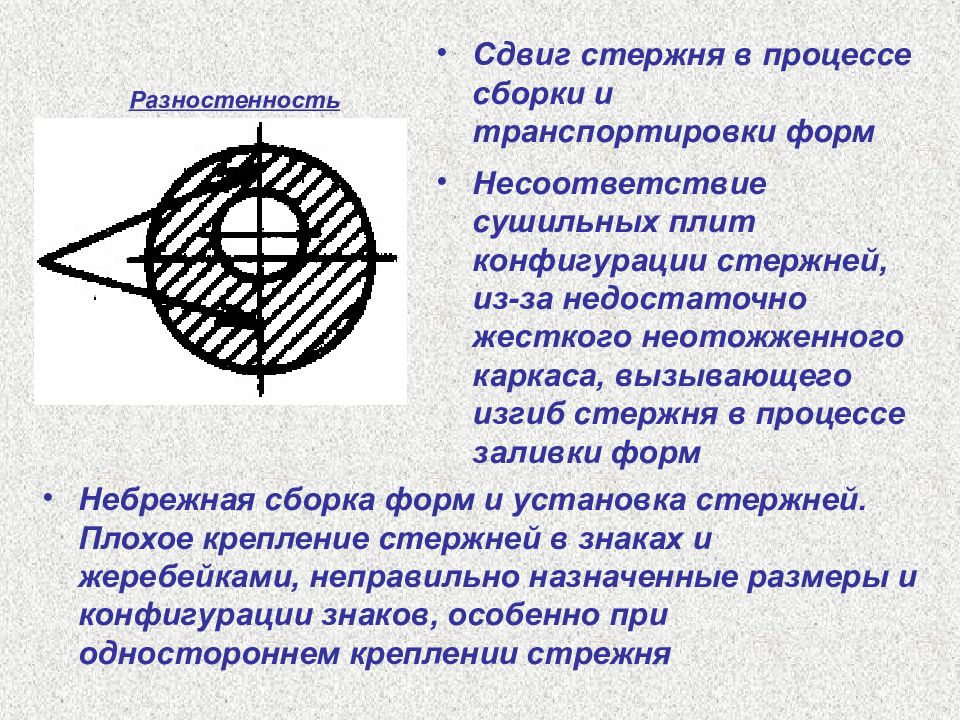

Сдвиг стержня в процессе сборки и транспортировки форм Несоответствие сушильных плит конфигурации стержней, из-за недостаточно жесткого неотожженного каркаса, вызывающего изгиб стержня в процессе заливки форм Небрежная сборка форм и установка стержней. Плохое крепление стержней в знаках и жеребейками, неправильно назначенные размеры и конфигурации знаков, особенно при одностороннем креплении стрежня Разностенность
9. Стержневой залив – дефект в виде залитых металлом отверстий или полостей в отливке из-за непроставленного в литейную форму стержня или его разрушения Ошибка при сборке форм Несоответствие размеров знаков и форм Недостаточная прочность стержня Размыв стержня жидким металлом
Стержневой залив Залив по разъему стержней

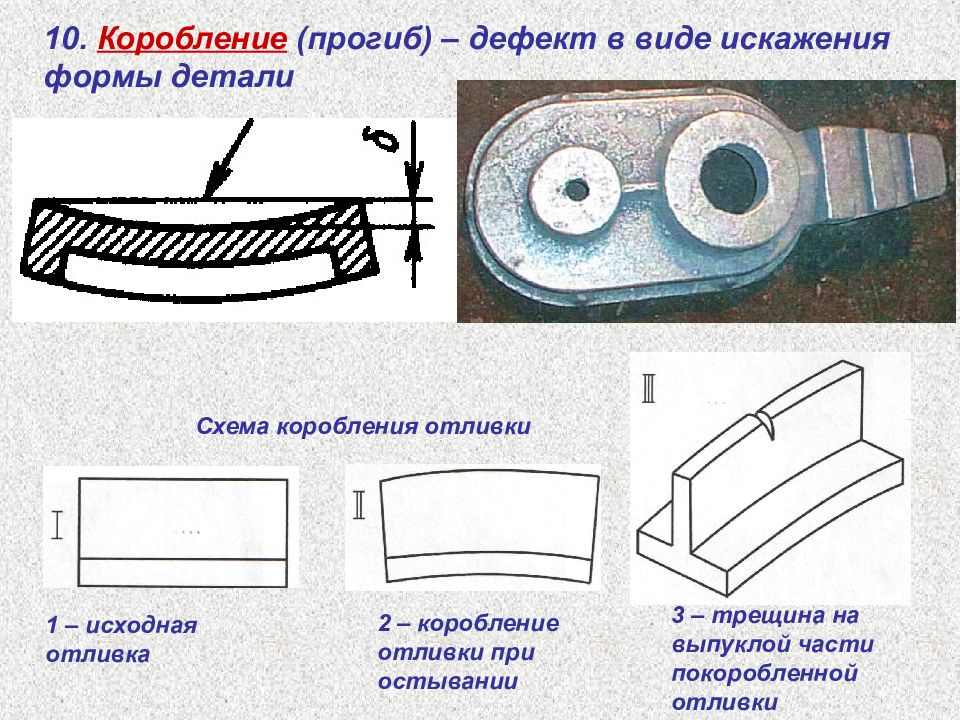

10. Коробление (прогиб) – дефект в виде искажения формы детали 2 – коробление отливки при остывании 1 – исходная отливка Схема коробления отливки 3 – трещина на выпуклой части покоробленной отливки

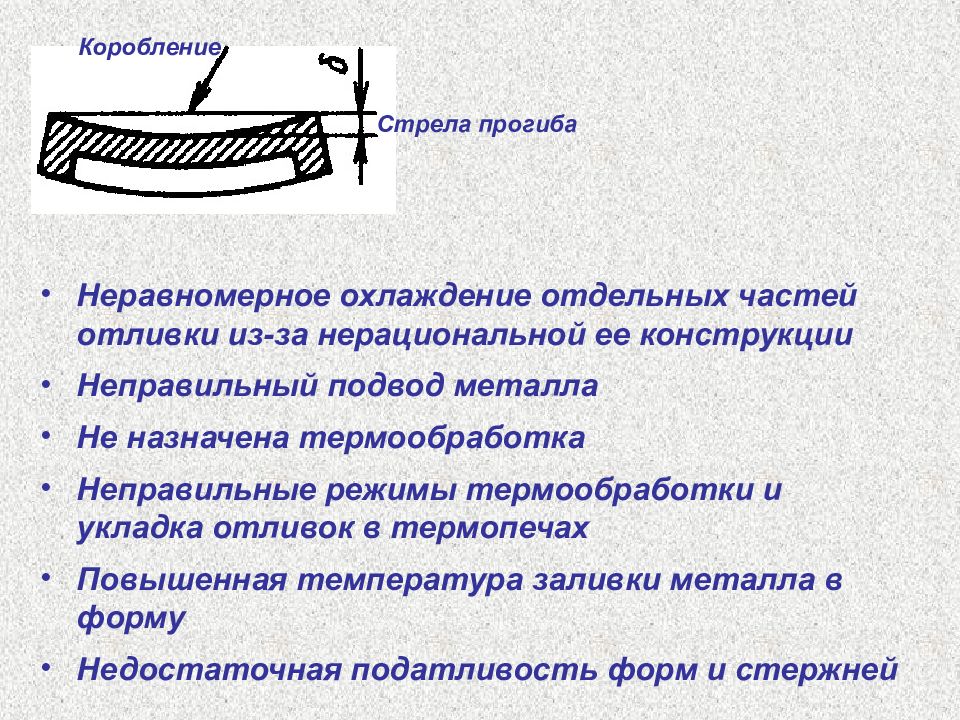

Стрела прогиба Коробление Неравномерное охлаждение отдельных частей отливки из-за нерациональной ее конструкции Неправильный подвод металла Не назначена термообработка Неправильные режимы термообработки и укладка отливок в термопечах Повышенная температура заливки металла в форму Недостаточная податливость форм и стержней
Стрела прогиба Коробление Преждевременная выбивка отливок из форм Прогиб модели во время уплотнения смеси и в процессе хранения Неправильно рассчитанный обратный прогиб модели Сварка и заварка дефектов холодных отливок, быстрое охлаждение после сварки. Неправильный режим сварки

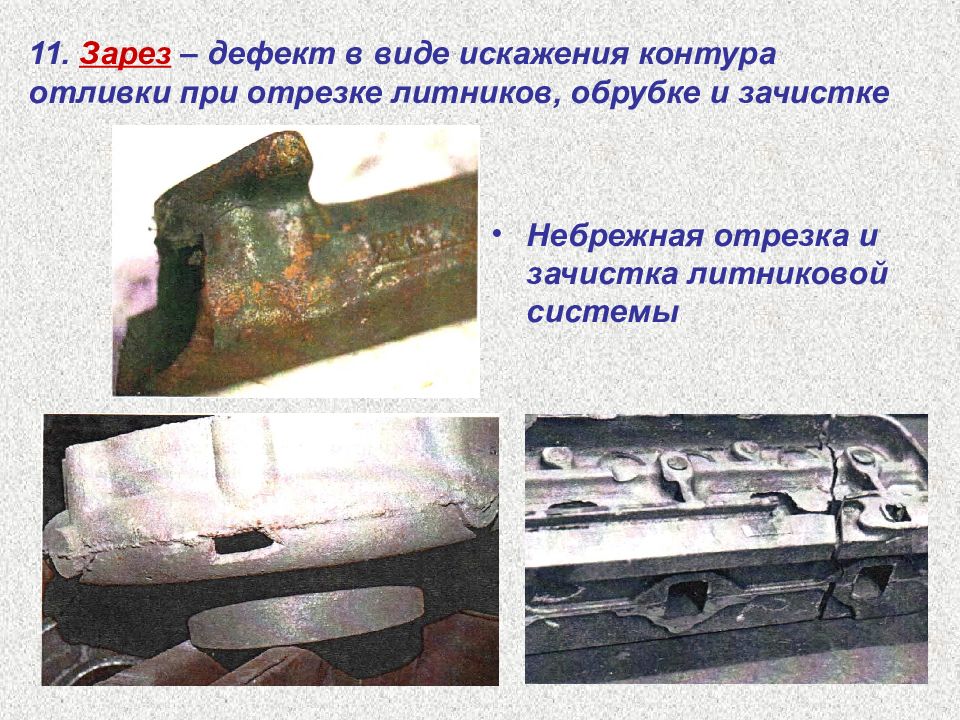

11. Зарез – дефект в виде искажения контура отливки при отрезке литников, обрубке и зачистке Небрежная отрезка и зачистка литниковой системы

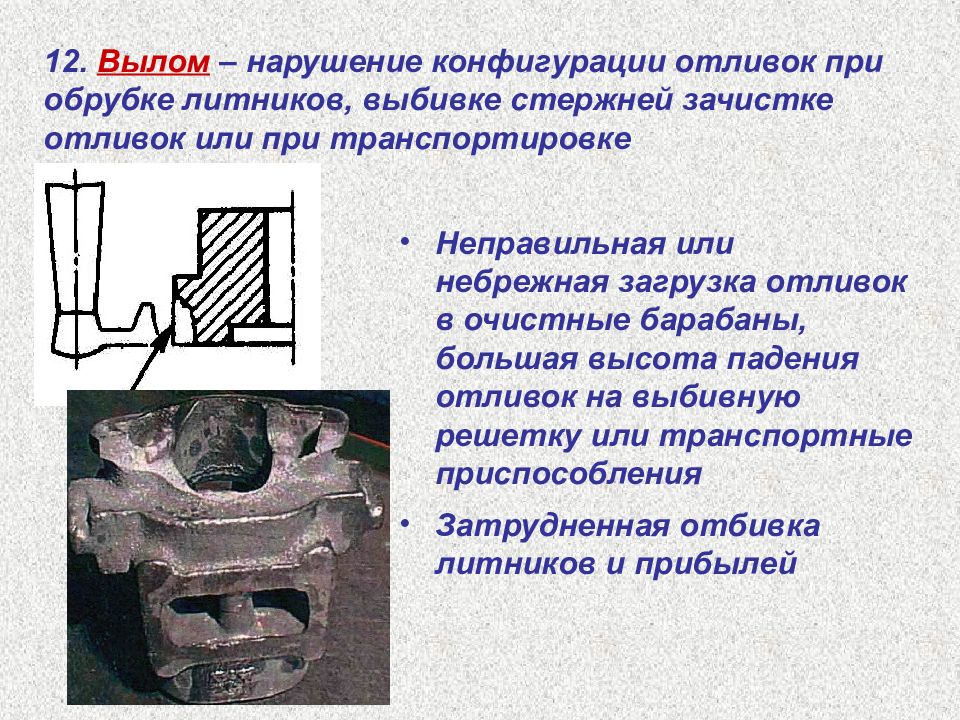

12. Вылом – нарушение конфигурации отливок при обрубке литников, выбивке стержней зачистке отливок или при транспортировке Неправильная или небрежная загрузка отливок в очистные барабаны, большая высота падения отливок на выбивную решетку или транспортные приспособления Затрудненная отбивка литников и прибылей
13. Прорыв металла (прорыв формы) – дефект в виде неполного образования или неправильной формы отливки, возникающий при заливке вследствие недостаточной прочности формы Недостаточная прочность формы Высокий металлостатический напор металла
14. Уход металла (подъем формы) – дефект в виде пустоты в теле отливки, ограниченный тонкой коркой затвердевшего металла, образовавшийся вследствие вытекания металла из формы при слабом ее креплении Недостаточное крепление и загрузка форм
