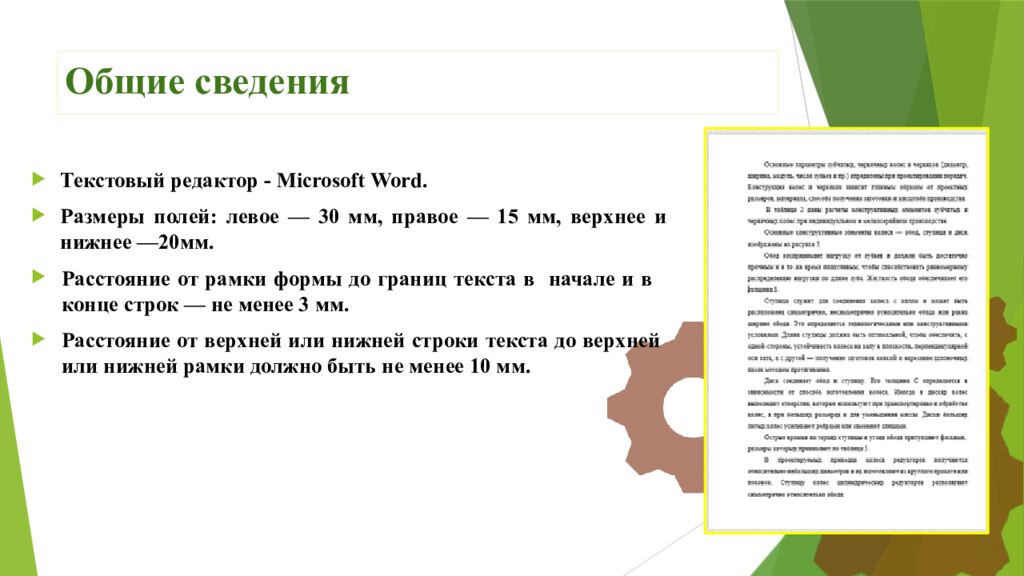

Текстовый редактор - Microsoft Word. Размеры полей: левое — 30 мм, правое — 15 мм, верхнее и нижнее —20мм. Расстояние от рамки формы до границ текста в начале и в конце строк — не менее 3 мм. Расстояние от верхней или нижней строки текста до верхней или нижней рамки должно быть не менее 10 мм.

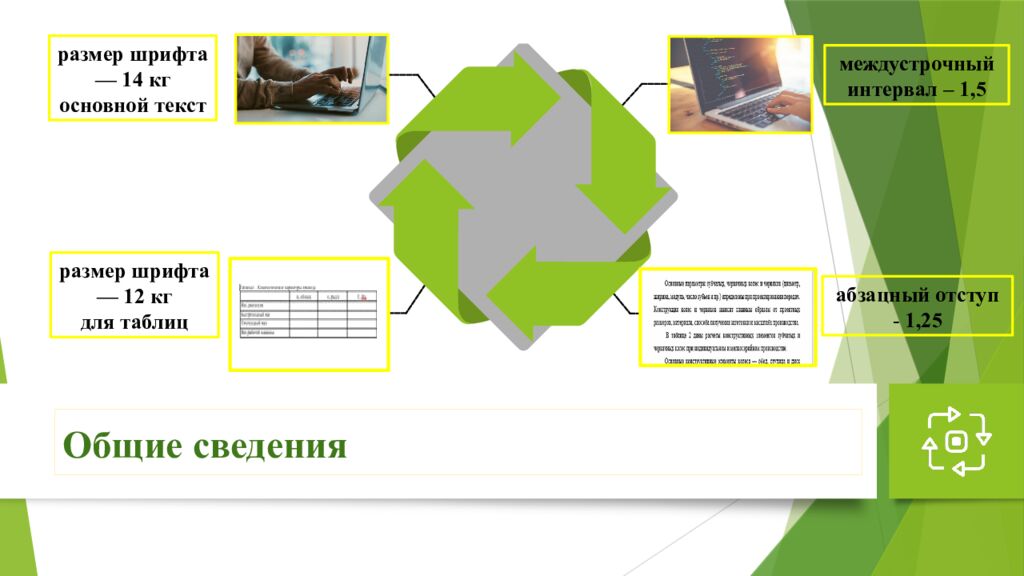

размер шрифта — 14 кг основной текст междустрочный интервал – 1,5 размер шрифта — 12 кг для таблиц абзацный отступ - 1,25
Элемент «Содержание» Слово «Содержание» записывают в верхней части страницы, посередине, с прописной буквы и выделяют полужирным шрифтом После заголовка каждого из указанных структурных элементов ставят отточие, а затем приводят номер страницы Номера разделов приводят с абзацного отступа, а номера подразделов – после абзацного отступа, равного двум знакам Наименования структурных элементов, включенные в содержание, записывают с прописной буквы

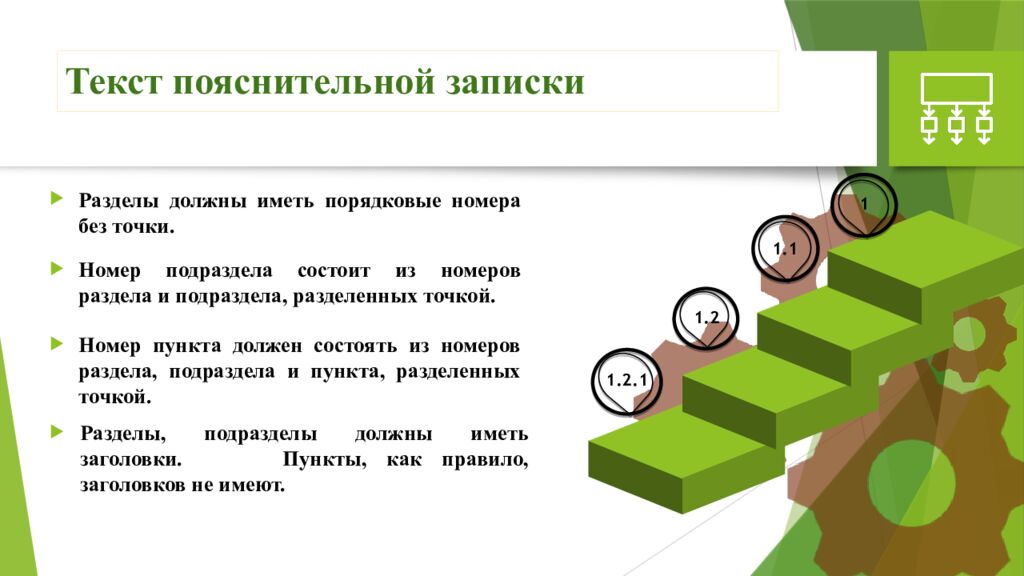

Разделы должны иметь порядковые номера без точки. Текст пояснительной записки Номер подраздела состоит из номеров раздела и подраздела, разделенных точкой. Номер пункта должен состоять из номеров раздела, подраздела и пункта, разделенных точкой. Разделы, подразделы должны иметь заголовки. Пункты, как правило, заголовков не имеют.. 1.2 1.2.1 1.1 1

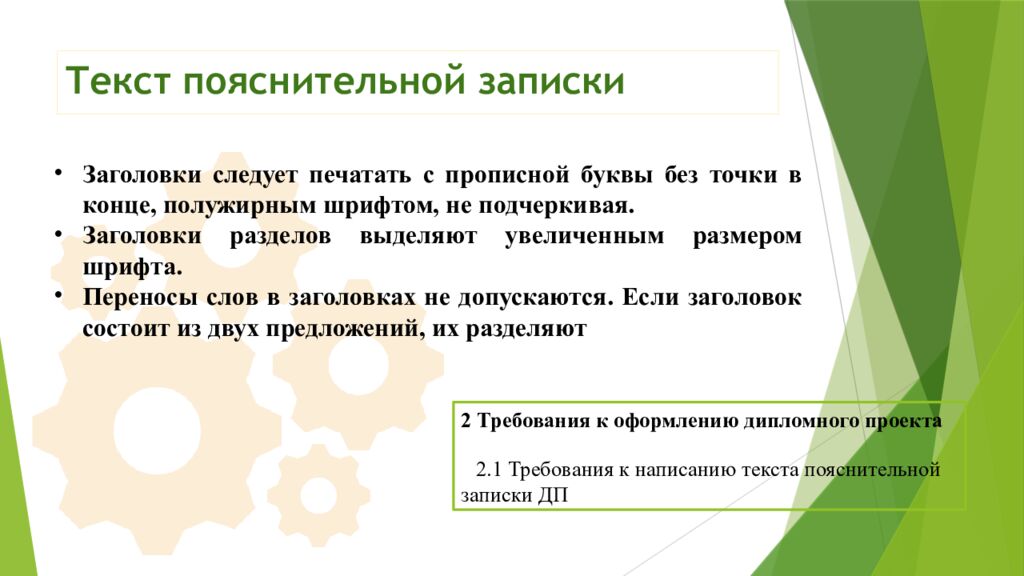

Заголовки следует печатать с прописной буквы без точки в конце, полужирным шрифтом, не подчеркивая. Заголовки разделов выделяют увеличенным размером шрифта. Переносы слов в заголовках не допускаются. Если заголовок состоит из двух предложений, их разделяют точкой. 2 Требования к оформлению дипломного проекта 2.1 Требования к написанию текста пояснительной записки ДП

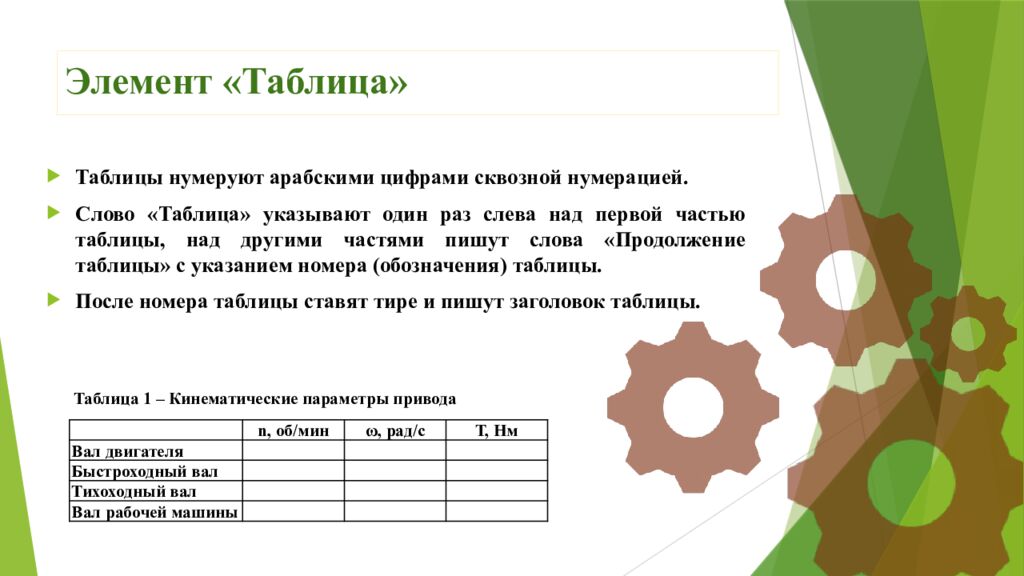

Таблицы нумеруют арабскими цифрами сквозной нумерацией. Слово «Таблица» указывают один раз слева над первой частью таблицы, над другими частями пишут слова «Продолжение таблицы» с указанием номера (обозначения) таблицы. После номера таблицы ставят тире и пишут заголовок таблицы. n, об/мин ω, рад/с Т, Нм Вал двигателя Быстроходный вал Тихоходный вал Вал рабочей машины Таблица 1 – Кинематические параметры привода

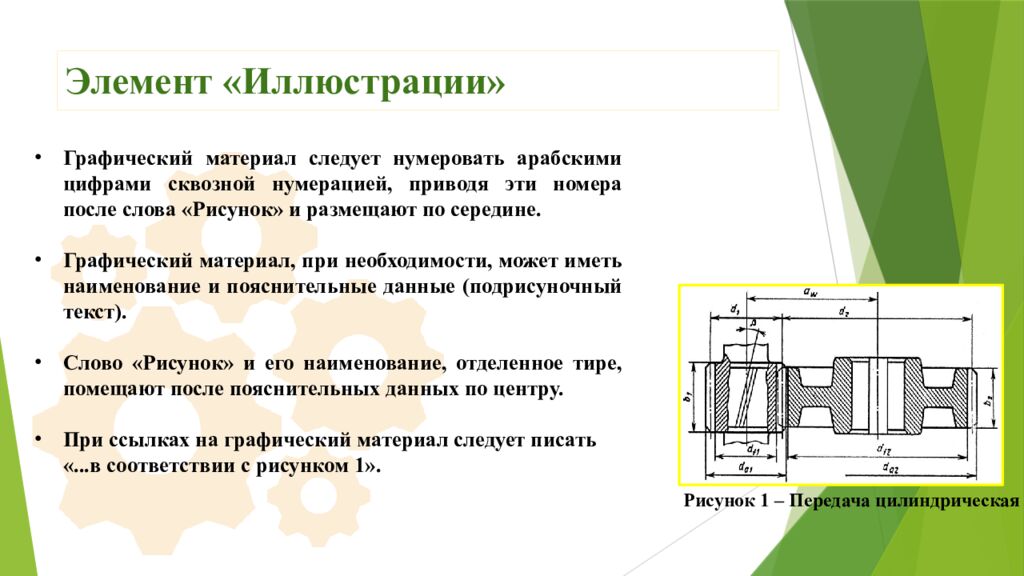

Графический материал следует нумеровать арабскими цифрами сквозной нумерацией, приводя эти номера после слова «Рисунок» и размещают по середине. Графический материал, при необходимости, может иметь наименование и пояснительные данные (подрисуночный текст). Слово «Рисунок» и его наименование, отделенное тире, помещают после пояснительных данных по центру. При ссылках на графический материал следует писать «...в соответствии с рисунком 1». Рисунок 1 – Передача цилиндрическая

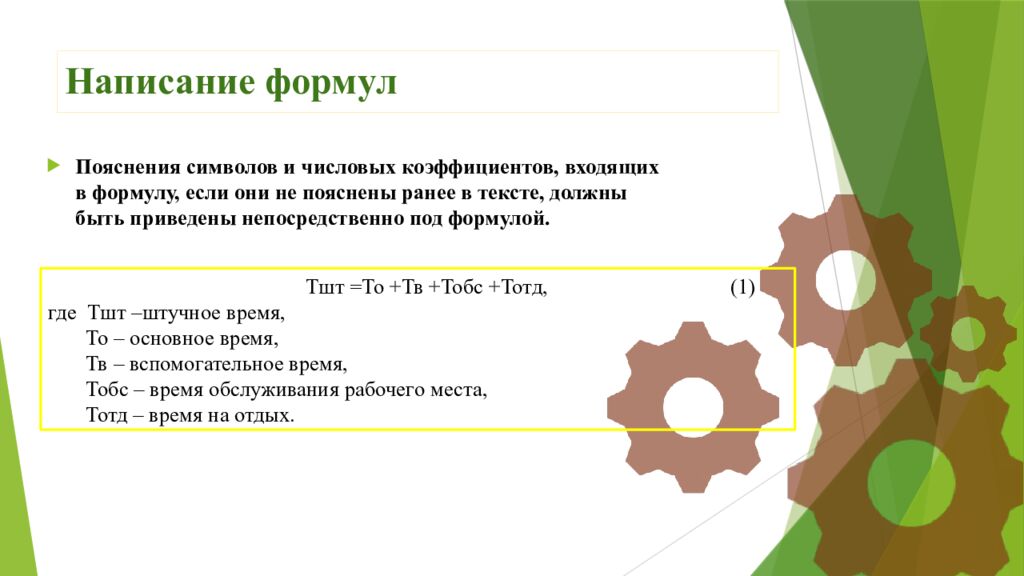

Пояснения символов и числовых коэффициентов, входящих в формулу, если они не пояснены ранее в тексте, должны быть приведены непосредственно под формулой. Тшт =То + Тв + Тобс + Тотд, (1) где Тшт –штучное время, То – основное время, Тв – вспомогательное время, Тобс – время обслуживания рабочего места, Тотд – время на отдых.

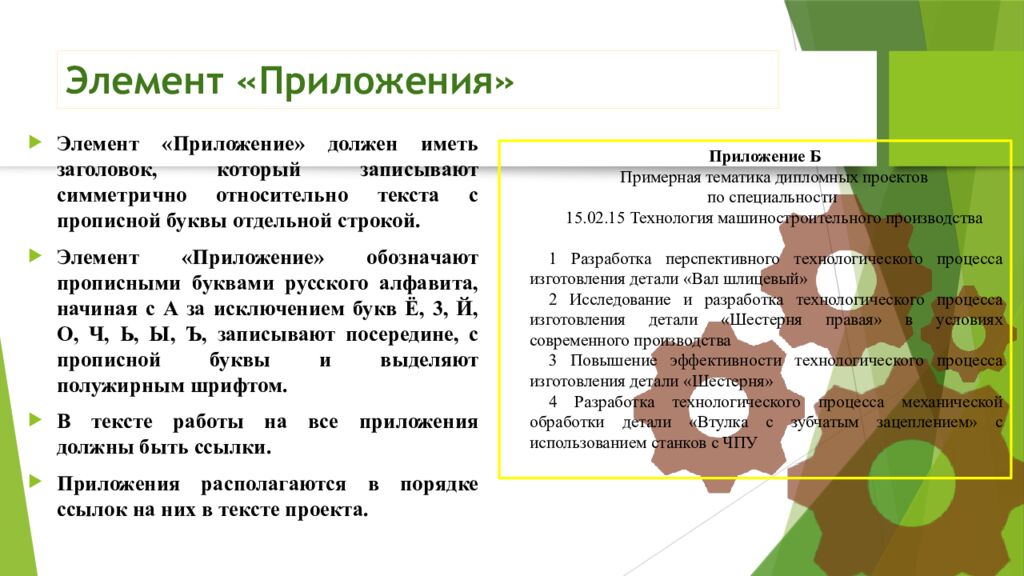

Элемент «Приложение» должен иметь заголовок, который записывают симметрично относительно текста с прописной буквы отдельной строкой. Элемент «Приложение» обозначают прописными буквами русского алфавита, начиная с А за исключением букв Ё, 3, Й, О, Ч, Ь, Ы, Ъ, записывают посередине, с прописной буквы и выделяют полужирным шрифтом. В тексте работы на все приложения должны быть ссылки. Приложения располагаются в порядке ссылок на них в тексте проекта. Элемент «Приложения» Приложение Б Примерная тематика дипломных проектов по специальности 15.02.15 Технология машиностроительного производства 1 Разработка перспективного технологического процесса изготовления детали «Вал шлицевый» 2 Исследование и разработка технологического процесса изготовления детали «Шестерня правая» в условиях современного производства 3 Повышение эффективности технологического процесса изготовления детали «Шестерня» 4 Разработка технологического процесса механической обработки детали «Втулка с зубчатым зацеплением» с использованием станков с ЧПУ

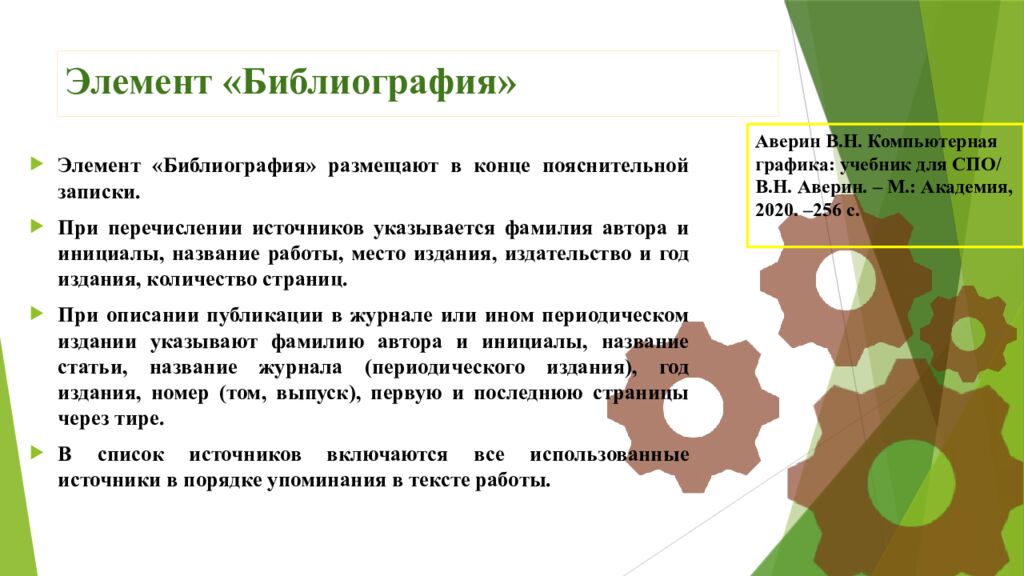

Элемент «Библиография» размещают в конце пояснительной записки. При перечислении источников указывается фамилия автора и инициалы, название работы, место издания, издательство и год издания, количество страниц. При описании публикации в журнале или ином периодическом издании указывают фамилию автора и инициалы, название статьи, название журнала (периодического издания), год издания, номер (том, выпуск), первую и последнюю страницы через тире. В список источников включаются все использованные источники в порядке упоминания в тексте работы. Аверин В.Н. Компьютерная графика: учебник для СПО/ В.Н. Аверин. – М.: Академия, 2020. –256 с.
