Технологическая документация
Технологическая документация – совокупность технологических документов, которые определяют технологический процесс; Комплект документов технологического процесса (операции) – совокупность технологических документов, необходимых и достаточных для выполнения технологического процесса (операции); Комплект технологической документации – совокупность комплектов документов технологических процессов и отдельных документов, необходимых и достаточных для выполнения технологических процессов при изготовлении и ремонте изделия или его составных частей;
Маршрутное описание технологического процесса – сокращенное описание всех типов технологических операций в маршрутной карте в последовательности их выполнения без указания переходов и технологических режимов; Операционное описание технологического процесса – полное описание всех технологических операций в последовательности их выполнения с указанием переходов и технологических режимов;
Маршрутно-операционное описание технологического процесса – сокращенное описание технологических операций в маршрутной карте в последовательности их выполнения с полным описанием отдельных операций в других технологических документах.
Технологическая документация должна отражать: назначение (наименование) процесса; c рок внедрения (действия); последовательность и маршрут выполнения операций в процессе ; назначение операций контроля; определение критериев приемки и отклонения; назначение средств технологического оснащения, включая контрольное оборудование, инструмент, калибры; указание обозначения чертежа детали, узла; назначение состава (разряда) исполнителей и трудозатрат; определение методов и способов контроля, порядка предъявления к приемке;
установление допусков (технологически реализуемых) на выпуск продукции; установление требований к производственной среде, мер безопасности; установление требований к производству образцов, с выделением требований к его элементам, несоблюдение показателей, качество которых может приводить к риску нанесения ущерба здоровью и жизни человека или окружающей среде; указание по выполнению специальных требований КД; установление нормированных показателей энергетической эффективности для энергоемких объектов и типовых технологических процессов, расхода топлива и энергии;
установление требований к метрологическому обеспечению производства, энергосбережения, охраны труда; установление требований по квалификации исполнителей; определение специальных мер по защите легкоповреждаемой продукции, а также ТП от опасных воздействий; назначение операций по маркированию, клеймению и пломбированию в местах, предусмотренных КД на данный тип продукции.
Технологическая документация в зависимости от назначения подразделяется (ГОСТ 3.1102-2011): Основная ТД - которая полностью и однозначно определяет технологический процесс производства или его составных частей: документы общего назначения; документы специального назначения; Вспомогательная ТД - документы, применяемые при разработке, внедрении и функционировании ТП ( например, акт внедрения ТП, карту заказа на проектирование технологической оснастки и др.)
Виды ТД общего назначения Титульный лист (ТЛ ) - документ предназначен для оформления: комплекта технологической документации на изготовление или ремонт изделия; комплекта технологических документов на технологические процессы изготовления или ремонта изделия (составных частей изделия); отдельных видов технологических документов. Является первым листом комплекта технологических документов
Карта эскизов (КЭ ) - графический документ, содержащий эскизы, схемы и таблицы и предназначенный для пояснения выполнения технологического процесса, операции или перехода изготовления или ремонта изделия ( составных частей изделия), включая контроль и перемещения. Технологическая инструкция (ТИ) - документ предназначен для описания технологических процессов, методов и приемов, повторяющихся при изготовлении или ремонте изделий ( составных частей изделий), правил эксплуатации средств технологического оснащения. Применяют в целях сокращения объема разрабатываемой технологической документации
Виды технологической документации специального назначения Маршрутная карта ( МК ) -документ предназначен для маршрутного или маршрутно-операционного описания технологического процесса или указания полного состава технологических операций при операционном описании изготовления или ремонта изделия (составных частей изделия), включая контроль и перемещения по всем операциям различных технологических методов в технологической последовательности с указанием данных об оборудовании, технологической оснастке, материальных нормативах и трудовых затратах.
МК является обязательным документом. Допускается МК разрабатывать на отдельные виды работ. Допускается МК применять совместно с соответствующей картой технологической информации взамен карты технологического процесса с операционным описанием в МК всех операций и полным указанием необходимых технологических режимов в графе "Наименование и содержание операции". Допускается взамен МК использовать соответствующую карту технологического процесса
Всего существует 6 основных видов форм МК. Традиционно чаще используют формы с горизонтальным расположением поля подшивки (альбомная ориентация листа ). Для ТП изготовления деталей применяют форму 1 для первого листа и форму 1б для последующих листов. Для ТП сборки изделий применяют форму 2 для первого листа и форму 1б для последующих листов. Форму 1а применяют в качестве оборотной стороны листа в обоих случаях при двухсторонней печати МК.
Карта технологического процесса ( КТП ) - документ предназначен для операционного описания технологического процесса изготовления или ремонта изделия (составных частей изделия) в технологической последовательности по всем операциям одного вида формообразования, обработки, сборки или ремонта с указанием переходов, технологических режимов и данных о средствах технологического оснащения, материальных и трудовых затратах.
Операционная карта ( ОК ) -документ предназначен для описания технологической операции с указанием последовательного выполнения переходов, данных о средствах технологического оснащения, режимах и трудовых затратах. Применяют при разработке единичных технологических процессов.
Комплектовочная карта (КК ) - документ предназначен для указания данных о деталях, сборочных единицах и материалах, входящих в комплект собираемого изделия. Применяют при разработке технологических процессов сборки). Ведомость оснастки (ВО ) - документ предназначен для указания применяемой технологической оснастки при выполнении технологического процесса изготовления или ремонта изделия (составных частей изделия )
Ведомость материалов (ВМ) -документ предназначен для указания данных о подетальных нормах расхода материалов, о заготовках, технологическом маршруте прохождения изготовляемого или ремонтируемого изделия (составных частей изделия). Применяют для решения задач по нормированию материалов Ведомость сборки изделия (ВСИ ) - документ предназначен для указания состава деталей и сборочных единиц, необходимых для сборки изделия в порядке ступени входимости, их применяемости и количественного состава.
Ведомость оборудования (ВОБ) -документ предназначен для указания применяемого оборудования, необходимого для изготовления или ремонта изделия (составных частей изделия) Ведомость деталей, изготовленных из отходов (ВДО) -документ предназначен для указания данных о деталях, изготовленных из отходов при раскрое металла.
Ведомость операций (ВОП) -документ предназначен для операционного описания технологических операций одного вида формообразования, обработки, сборки и ремонта изделия в технологической последовательности с указанием переходов, технологических режимов и данных о средствах технологического оснащения и норм времени. Применяют совместно с МК или КТП
Ведомость дефектации (ВД ) - документ предназначен для указания изделий (составных частей изделий), подлежащих ремонту, с определением вида ремонта, дефектов и для указания дополнительной технологической информации. Применяют при ремонте изделий (составных частей изделий. Ведомость технологических документов (ВТД ) - документ предназначен для указания полного состава документов, необходимых для изготовления или ремонта изделий (составных частей изделий ). Применяют при передаче комплекта документов с одного предприятия на другое.

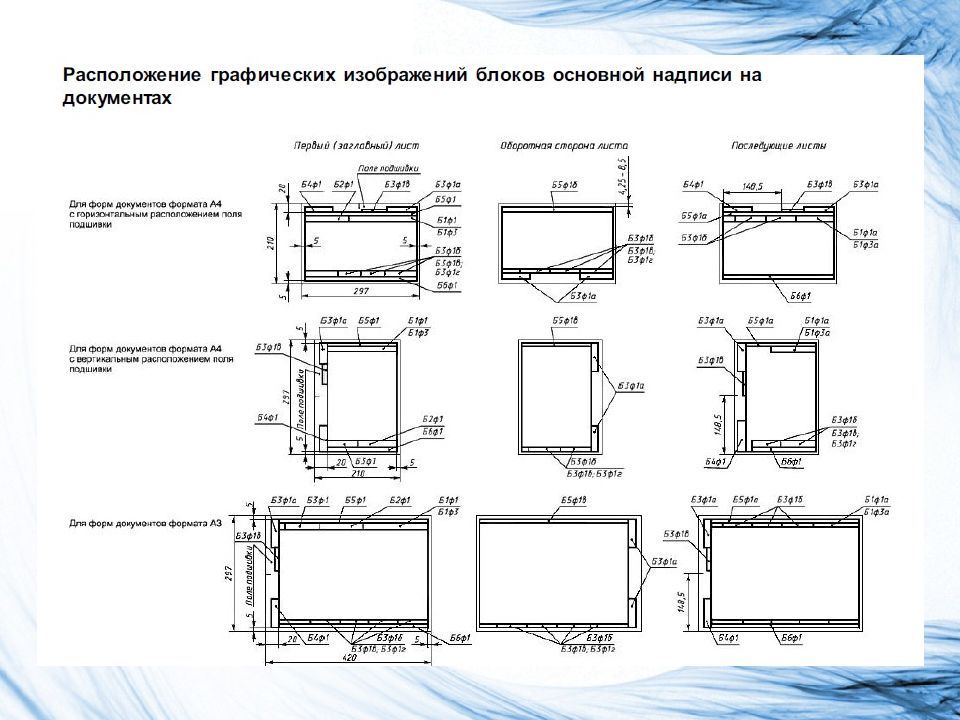

ГОСТ 3.1103-2011 устанавливает состав, размеры, формы, правила оформления и расположения информационных блоков основной надписи и поля подшивки в формах технологических документов Сочетание информационных блоков, расположенных в определенном порядке, образует основную надпись документа. Основная надпись предназначена для указания назначения и области применения документа (комплекта документации, комплекта документов на технологический процесс или операцию) и для соответствующего оформления
Основная надпись представлена в виде информационных блоков : БЛОК 1 ( Б1 ) - блок адресной (поисковой) информации; БЛОК 2 ( Б2 ) - блок состава исполнителей; БЛОК 3 ( Б3 ) - блок внесения изменений; БЛОК 4 ( Б4 ) - блок дополнительной информации; БЛОК 5 ( Б5 ) - блок вспомогательной информации; БЛОК 6 ( Б6 ) - блок вида и назначения документа.

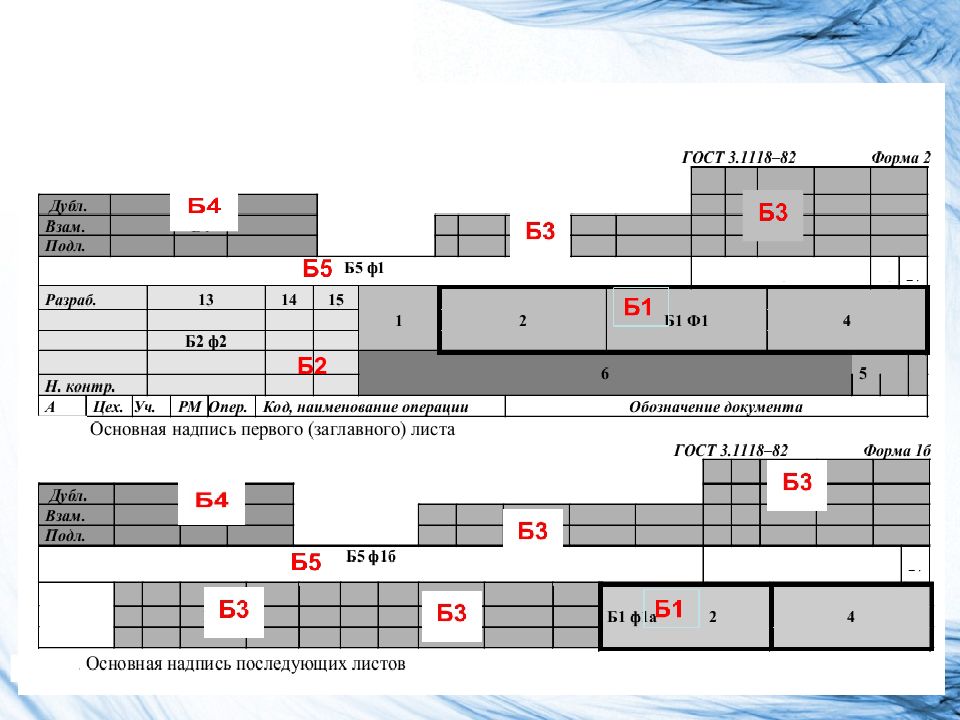

Форма 2 Б1 Б3 Б5 Б6 Б4

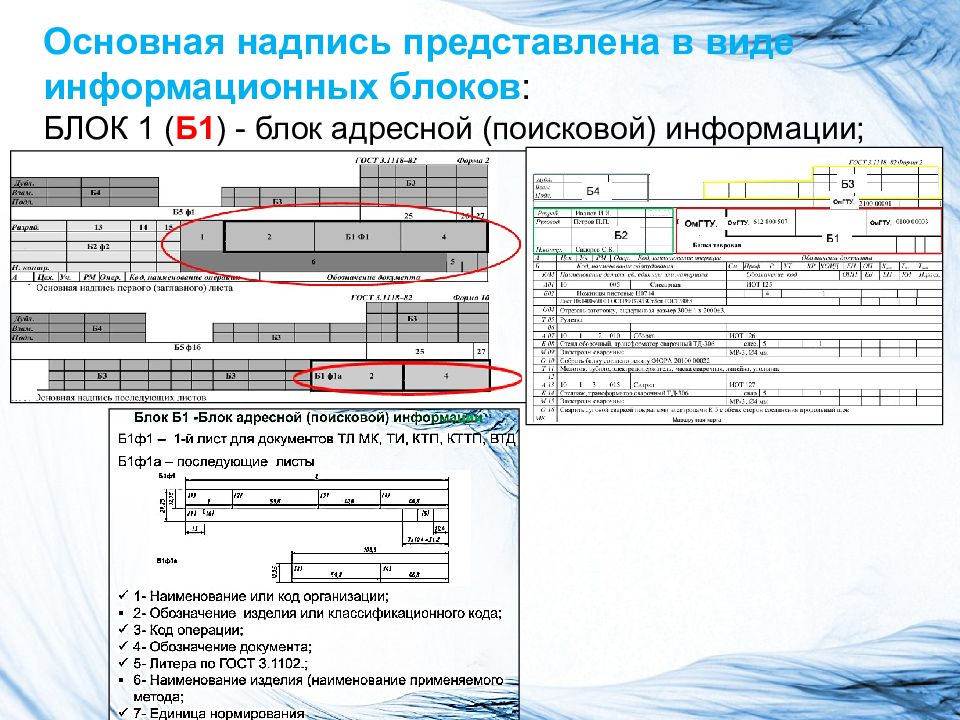

Основная надпись представлена в виде информационных блоков : БЛОК 1 ( Б1 ) - блок адресной (поисковой) информации;

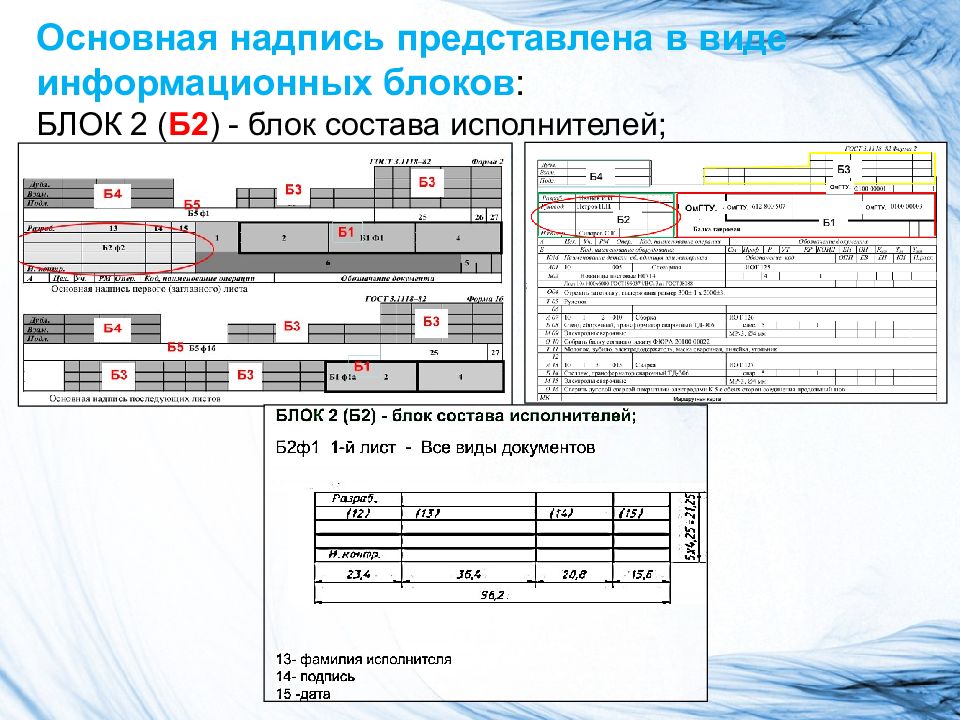

Основная надпись представлена в виде информационных блоков : БЛОК 2 ( Б2 ) - блок состава исполнителей;

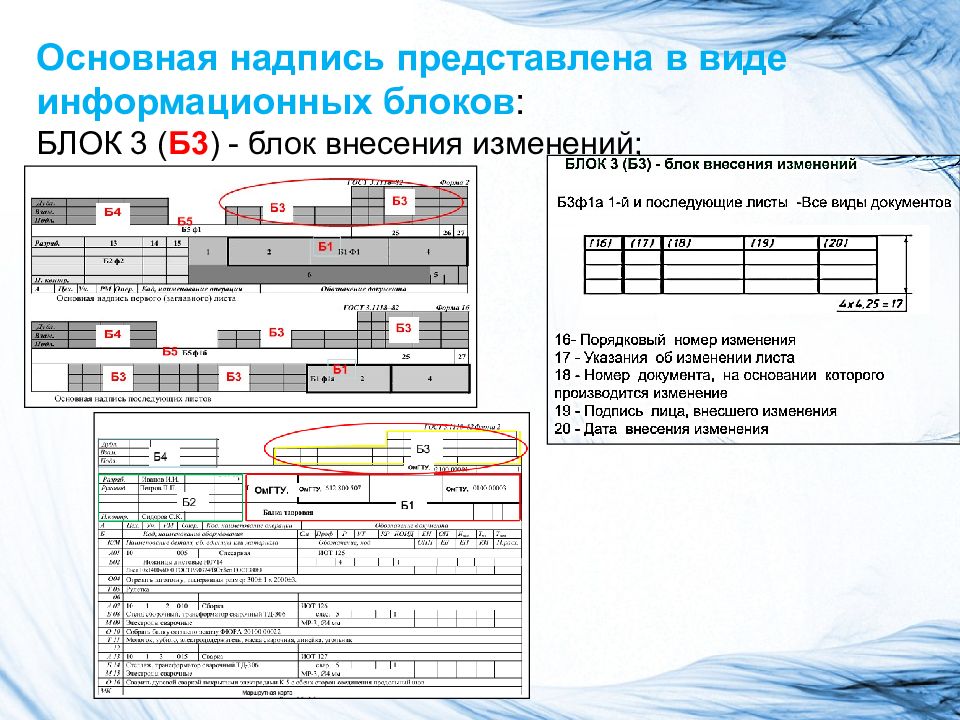

Основная надпись представлена в виде информационных блоков : БЛОК 3 ( Б3 ) - блок внесения изменений;
Основная надпись представлена в виде информационных блоков : БЛОК 4 ( Б4 ) - блок дополнительной информации;

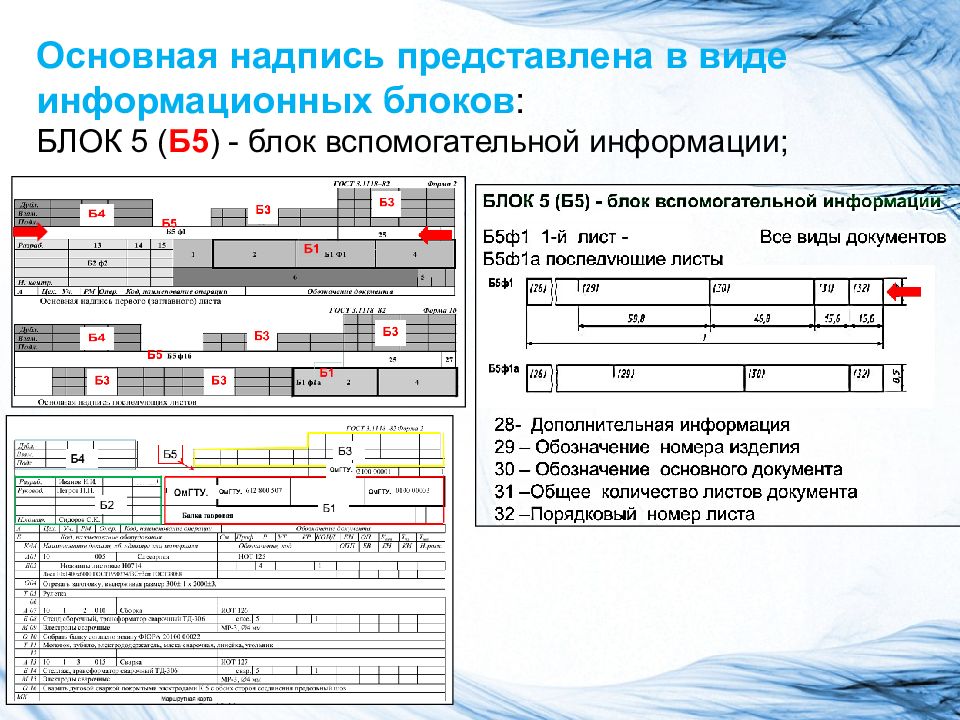

31 32 Основная надпись представлена в виде информационных блоков : БЛОК 5 ( Б5 ) - блок вспомогательной информации;

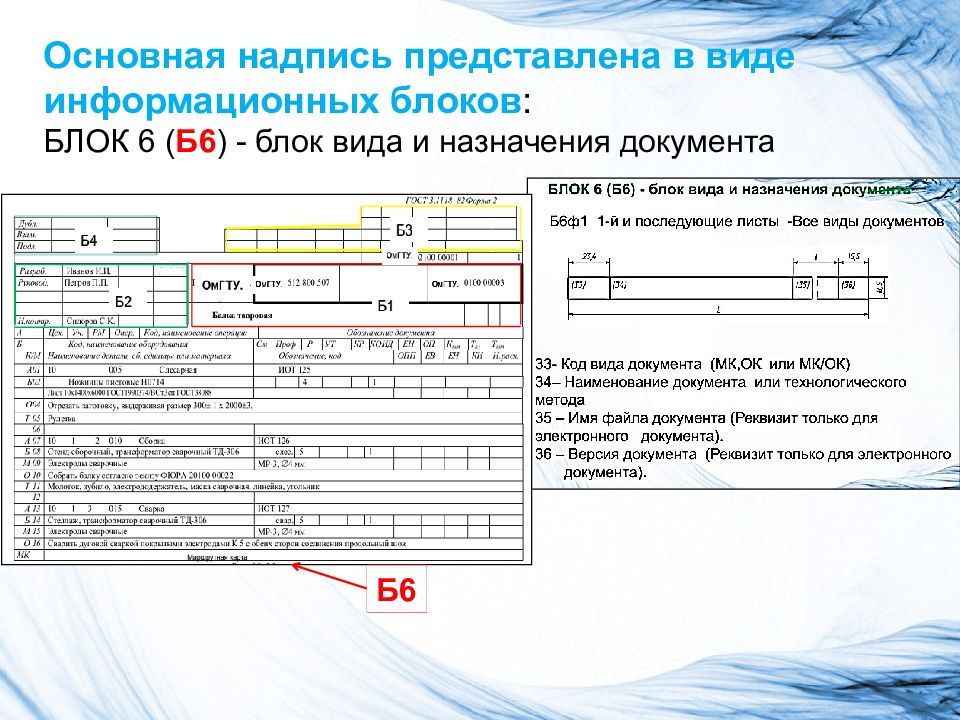

Основная надпись представлена в виде информационных блоков : БЛОК 6 ( Б6 ) - блок вида и назначения документа Б6
Б2
Б3 Б1 Б4 Б2 Маршрутная карта
Б1ф1 – 1-й лист для документов ТЛ МК, ТИ, КТП, КТТП, ВТД Б1ф1а – последующие листы Блок Б1 -Блок адресной (поисковой) информации 1- Наименование или код организации; 2- Обозначение изделия или классификационного кода; 3- Код операции; 4- Обозначение документа; 5- Литера по ГОСТ 3.1102.; 6- Наименование изделия (наименование применяемого метода; 7- Единица нормирования
Б2ф1 1-й лист - Все виды документов БЛОК 2 (Б2) - блок состава исполнителей; 13- фамилия исполнителя 14- подпись 15 -дата

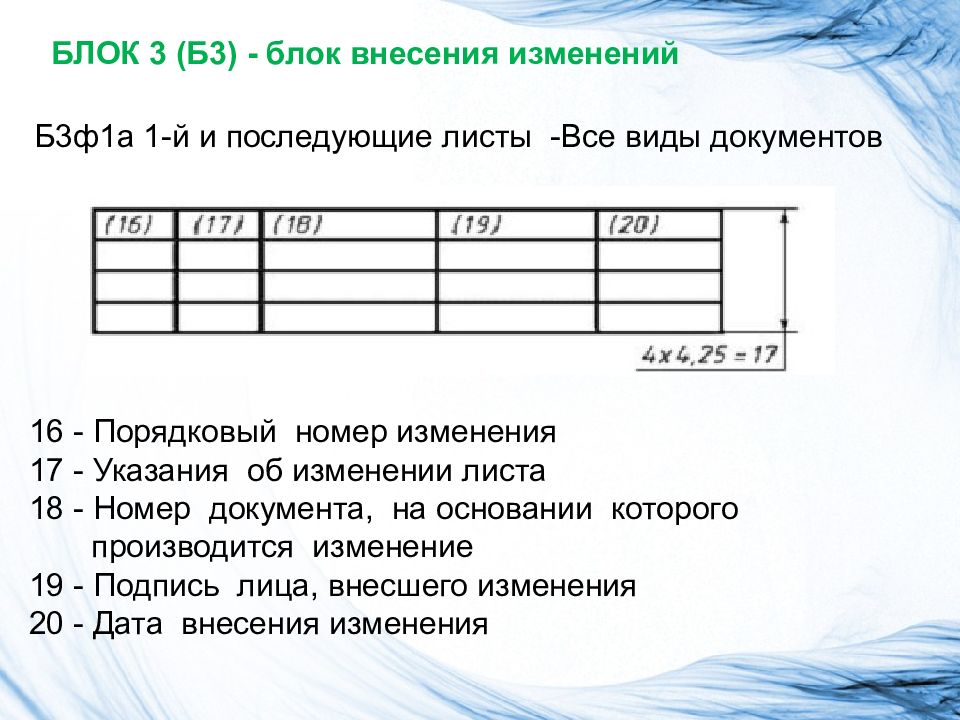

Б3ф1а 1-й и последующие листы -Все виды документов 16 - Порядковый номер изменения 17 - Указания об изменении листа 18 - Номер документа, на основании которого производится изменение 19 - Подпись лица, внесшего изменения 20 - Дата внесения изменения БЛОК 3 (Б3) - блок внесения изменений

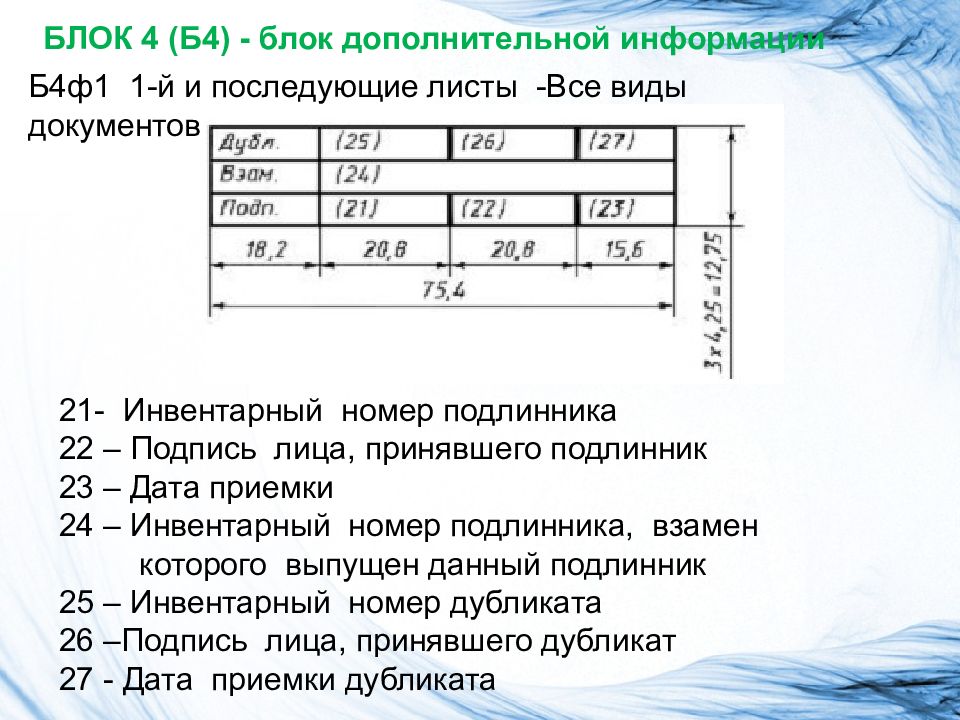

Б4ф1 1-й и последующие листы -Все виды документов БЛОК 4 (Б4) - блок дополнительной информации 21- Инвентарный номер подлинника 22 – Подпись лица, принявшего подлинник 23 – Дата приемки 24 – Инвентарный номер подлинника, взамен которого выпущен данный подлинник 25 – Инвентарный номер дубликата 26 –Подпись лица, принявшего дубликат 27 - Дата приемки дубликата
Б5ф1 1-й лист - Все виды документов Б5ф1а последующие листы БЛОК 5 (Б5) - блок вспомогательной информации 28- Дополнительная информация 29 – Обозначение номера изделия 30 – Обозначение основного документа 31 –Общее количество листов документа 32 –Порядковый номер листа

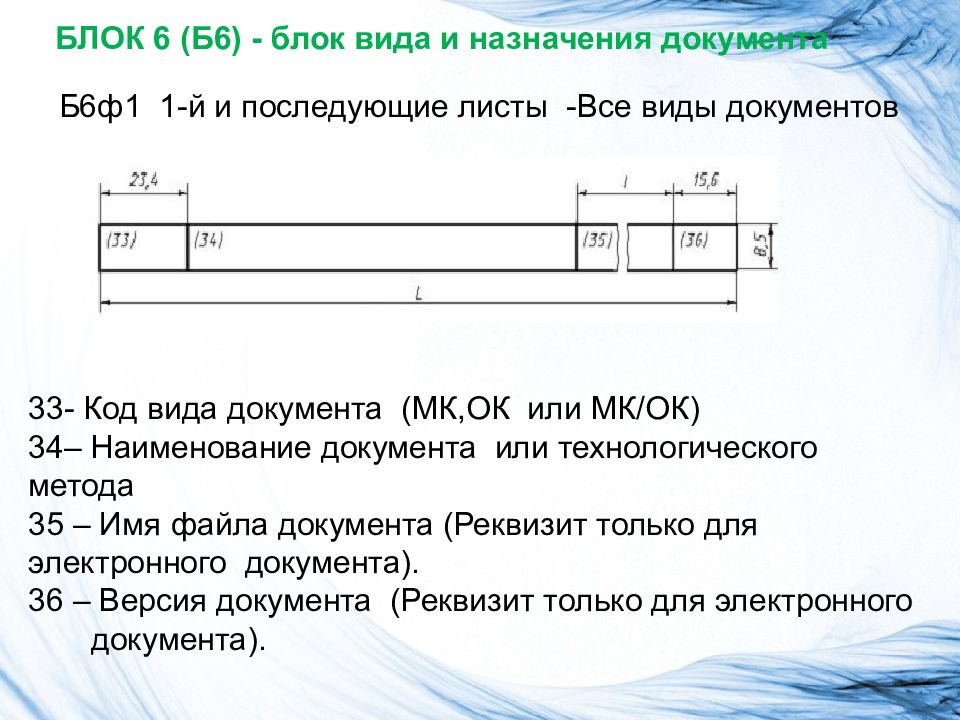

Б6ф1 1-й и последующие листы -Все виды документов БЛОК 6 (Б6) - блок вида и назначения документа 33- Код вида документа (МК,ОК или МК/ОК) 34– Наименование документа или технологического метода 35 – Имя файла документа (Реквизит только для электронного документа). 36 – Версия документа (Реквизит только для электронного документа).

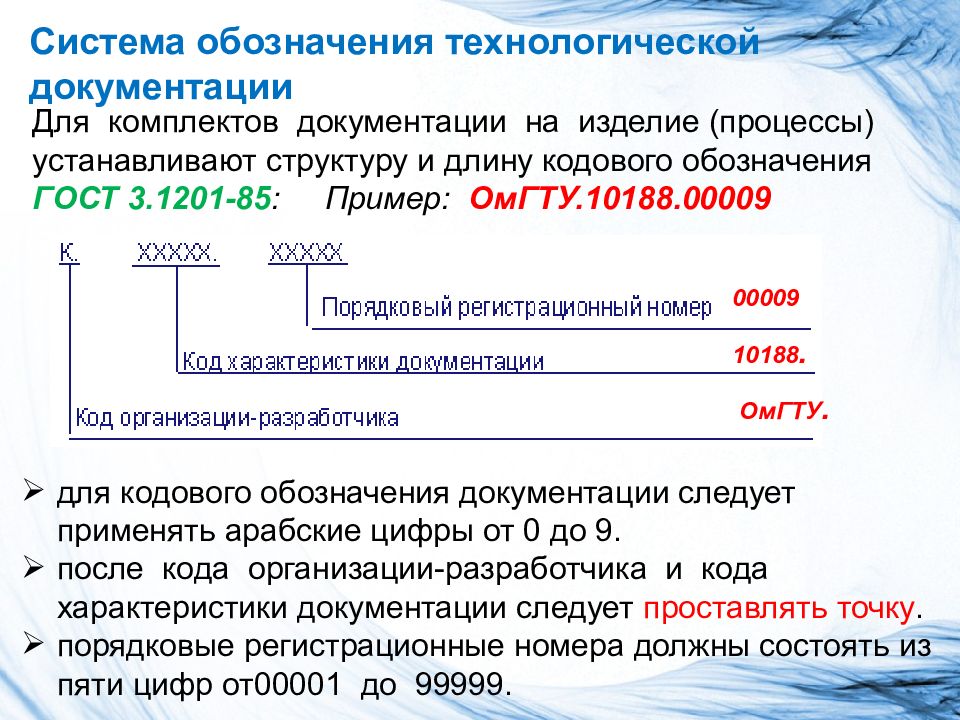

Система обозначения технологической документации Для комплектов документации на изделие (процессы) устанавливают структуру и длину кодового обозначения ГОСТ 3.1201-85 : Пример: ОмГТУ.101 88.00009 для кодового обозначения документации следует применять арабские цифры от 0 до 9. после кода организации-разработчика и кода характеристики документации следует проставлять точку. порядковые регистрационные номера должны состоять из пяти цифр от00001 до 99999. ОмГТУ. 101 88. 00009
Структура и длина кода характеристики документации: Вид документации Код 01 Комплект технологической документации 10 Маршрутная карта 20 Карта эскизов 25 Технологическая инструкция 30 Комплектовочная карта 40 Ведомость технологических документов 42 Ведомость оснастки 46 Ведомость оборудования 60 Операционная карта
Вид технологического процесса (операции) по организации Код 0 Без указания 1 Единичный процесс (операция) 2 Типовой процесс (операция) 3 Групповой процесс (операция) Код 0 «Без указания» проставляют при наличии в документе нескольких видов или отсутствии необходимости обозначения конкретного вида.
Вид технологического процесса по методу выполнения Код 00 Без указания 01 Общего назначения 02, 03 Технический контроль 04 Перемещение 06, 07 Испытания 08 Консервация и упаковывание 80, 81 Пайка 85 Электромонтаж 88 Сборка 90, 91 Сварка Код 00 «Без указанная» вида технического процесса проставляют при наличии и документе нескольких видов или отсутствии необходимости обозначения конкретного вида
Правила оформления технологических документов Нумерацию операций следует выполнять числами ряда арифметической прогрессии, например 5; 10; 15; 20 и т.д. Промежуточные цифры, при необходимости, используют для нумерации операций, разрабатываемых дополнительно или взамен аннулированных, ввиду изменения чертежа, уточнения технологического процесса и т.п. Нумерацию аннулированной операции не применяют. Например, в МК аннулирована операция 15 и вместо нее вводят две другие операции: одной из них присваивают номер 16, другой 17, а номер 15 больше не применяют.
Запись наименования операции следует выполнять по КТО в полной или краткой форме после кода операции с прописной буквы в нижней части строки (оставляя верхнюю часть для внесения изменений). При невозможности размещения такой информации на одной строке ее переносят на последующие. Между кодом и наименованием операции следует оставлять 3-4 знака, например, «2128 Гибка» Запись наименования оборудования следует выполнять после его кода с промежутком в 3-4 знака
Операционное описание технологических процессов характерно для документов, применяемых в серийном и массовом типах производства (ОК) - постоянное закрепление документов с подробным выполнением действий за каждым рабочим местом. При операционном описании всю операцию разбивают на основные и вспомогательные переходы. Запись переходов следует выполнять по Классификатору технологических переходов.
Для обозначения порядковых номеров переходов следует применять арабские цифры в порядке возрастания, например 1, 2, 3 и т.д. После указания перехода следует ставить точку. Начало записи перехода следует начинать с прописной буквы. Содержание перехода следует всегда записывать в краткой форме. Установы следует нумеровать прописными буквами русского алфавита (А, Б, В и т.д.)
Информацию по технологической оснастке следует записывать во всех документах, где описывают содержание операций. Запись кода (обозначения) технологической оснастки следует выполнять перед ее наименованием с интервалом в 3-4 знака
В содержание операции (перехода) должны быть включены: ключевое слово наименование действия, выраженное глаголом в неопределенной форме
В случае, если одно и то же обозначение технологической оснастки при операционном описании технологического процесса применяют в других переходах, в целях сокращения соответствующей информации и исключения ее дублирования, допускается после ее наименования (в том переходе, где ее применяют в первый раз) указывать в скобках номера соответствующих переходов
Правила оформления титульного листа ГОСТ 3.1105-2011 ТЛ является первым листом комплекта документов. Для оформления ТЛ следует применять формы : - форму 1 применяют для комплекта документов выполненных на формате А4 с вертикальным расположением поля; - форму 2 применяют для комплекта документов, выполненных на формате А4 с горизонтальным расположением поля подшивки; - форму 3 применяют для комплекта документов, выполненных на формате А3 ; - форму 4 применяют для комплекта документов, выполненных методом автоматизированного проектирования.
На ТЛ следует указывать: на поле 1 - наименование вышестоящей организации, в систему которой входит организация, разработавшая данный комплект документов ( наименование организации-разработчика при невозможности внесения этого наименования в графу 1 основной надписи - В этом случае графу 1 основной надписи не заполняют ) ;
На ТЛ следует указывать: на поле 2 - в левой части поля - должность и подпись лица, согласовавшего комплект документов от заказчика с указанием, при необходимости, наименования (обозначения) соответствующей организации, в правой части поля - должность и подпись лица, утвердившего комплект документов Расположение грифов согласования и утверждения на поле 2 устанавливает разработчик документа
На ТЛ следует указывать: на поле 3 - наименование комплекта документов или наименование вида документа. на первой строке прописными буквами - наименование комплекта документов или отдельного вида документа, например: КОМПЛЕКТ ТЕХНОЛОГИЧЕСКОЙ ДОКУМЕНТАЦИИ
На ТЛ следует указывать: на поле 3 - на второй и последующих строках строчными буквами - для комплекта ТД - указание общего понятия изготовления или ремонта изделия (деталей, сборочных единиц) без указания применяемого метода, например : КОМПЛЕКТ ТЕХНОЛОГИЧЕСКОЙ ДОКУМЕНТАЦИИ изготовления изделия

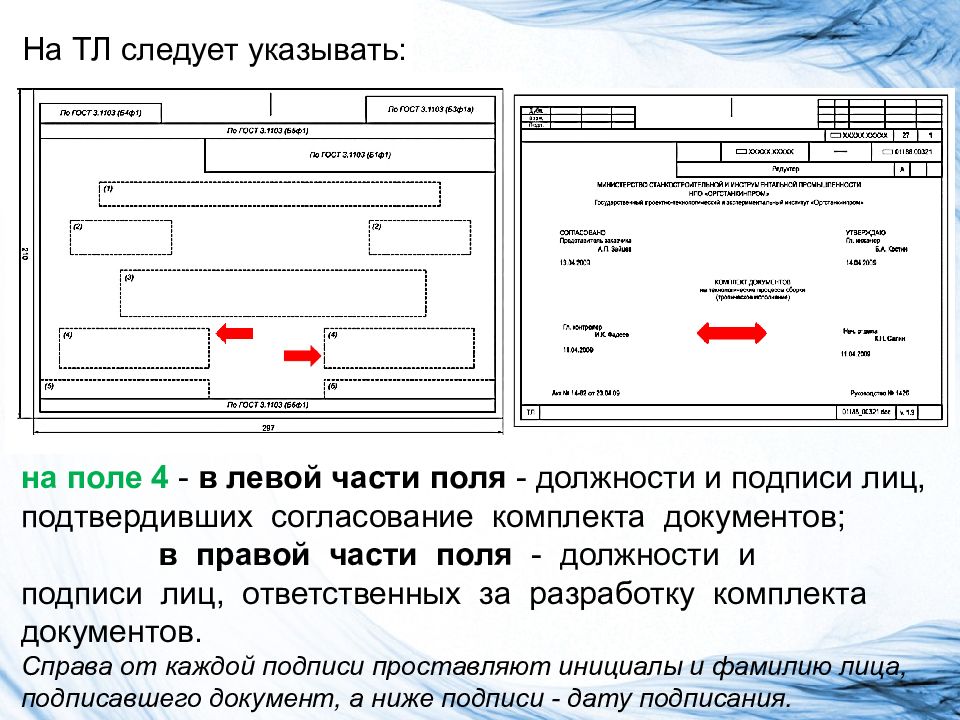

На ТЛ следует указывать: на поле 4 - в левой части поля - должности и подписи лиц, подтвердивших согласование комплекта документов; в правой части поля - должности и подписи лиц, ответственных за разработку комплекта документов. Справа от каждой подписи проставляют инициалы и фамилию лица, подписавшего документ, а ниже подписи - дату подписания.
На ТЛ следует указывать: на поле 5 номер акта и дату внедрения технологического процесса (операции), свидетельствующего о внедрении комплекта документов в производство, например: АКТ N 14-82 от 23.04.09

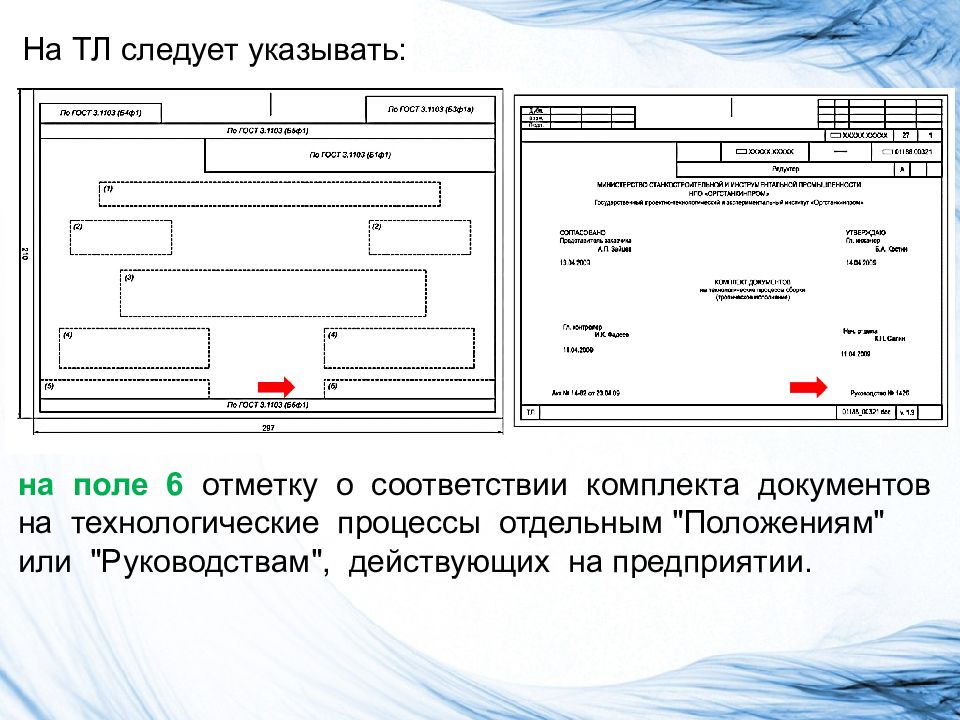

На ТЛ следует указывать: на поле 6 отметку о соответствии комплекта документов на технологические процессы отдельным "Положениям" или "Руководствам", действующих на предприятии.

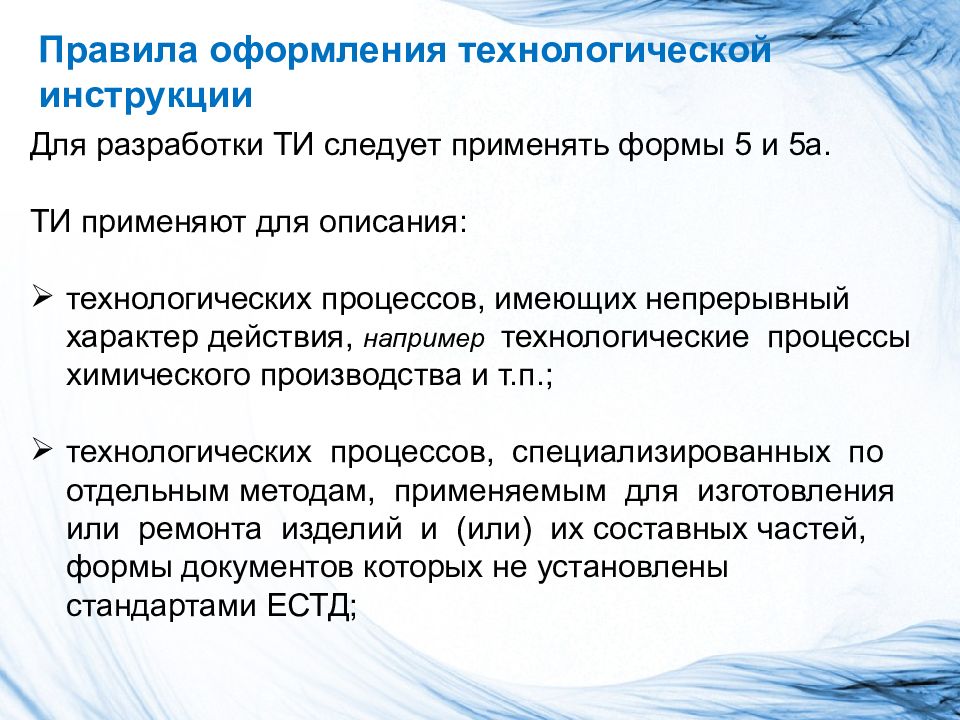

Правила оформления технологической инструкции Для разработки ТИ следует применять формы 5 и 5а. ТИ применяют для описания: технологических процессов, имеющих непрерывный характер действия, например технологические процессы химического производства и т.п.; технологических процессов, специализированных по отдельным методам, применяемым для изготовления или ремонта изделий и (или) их составных частей, формы документов которых не установлены стандартами ЕСТД;
работы, имеющей общий и повторяющийся характер, независимо от состава изготовляемых или ремонтируемых изделий и (или) их составных частей, например приготовление электролитических растворов, клеев, смол, компаундов, смесей материалов и т.д.; правил эксплуатации средств технологического оснащения ; физических и химических явлений, возникающих при выполнении отдельных технологических операций ; настроечных и регулировочных работ и т.п.
Описание в ТИ следует выполнять в технологической последовательности выполнения действий и в соответствии с требованиями ГОСТ 3.1129 и ГОСТ 3.1130. При разработке ТИ следует предусматривать вводную часть, в которой должна быть отражена область распространения и назначения данного документа. В зависимости от содержания текст ТИ может быть разбит на разделы и подразделы. В этом случае нумерацию пунктов следует выполнять в соответствии с требованиями ГОСТ 2.105.
В целях удобства внесения изменений и обработки информации, содержащейся в ТИ, допускается вводить графу для указания нумерации строк аналогично формам МК. При оформлении ТИ с ТЛ для описания содержания ТИ следует применять форму 5а с указанием состава исполнителей на поле 4 ТЛ.
Для сокращения состава документов, применяемых при разработке ТИ, допускается: взамен ТЛ применять форму 5 ТИ, при этом информацию, характерную для ТЛ, размещать по всему полю документа или только в верхней части поля документа с введением, при необходимости, данных, содержащихся на полях 4-6, оставляя нижнюю часть для записи основного содержания ТИ ; выполнять графические иллюстрации, таблицы непосредственно на формах ТИ

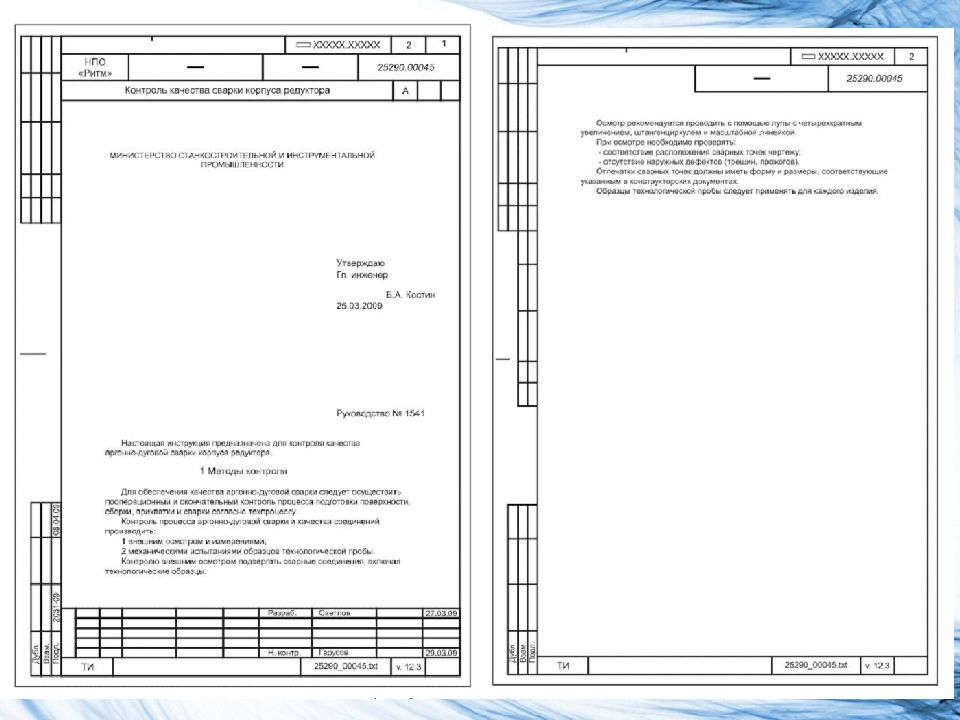

Форма5 Форма 5а
Правила оформления маршрутных карт Для изложения технологических процессов в МК используют способ заполнения, при котором информацию вносят построчно несколькими типами строк. Каждому типу строки соответствует свой служебный символ. Простановка служебных символов является обязательной и не зависит от применяемого метода проектирования документов. В качестве обозначения служебных символов приняты буквы русского алфавита, проставляемые перед номером соответствующей строки и выполняемые прописной буквой, например, М01, A12 и т.д.

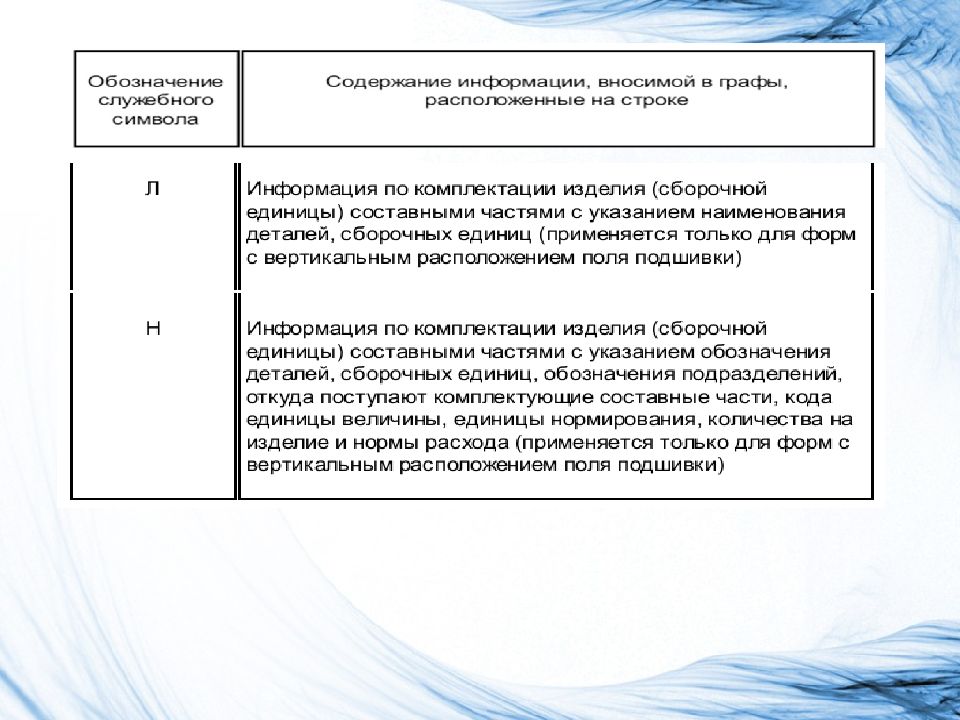

Заполнение граф форм МК Информация по типам строк

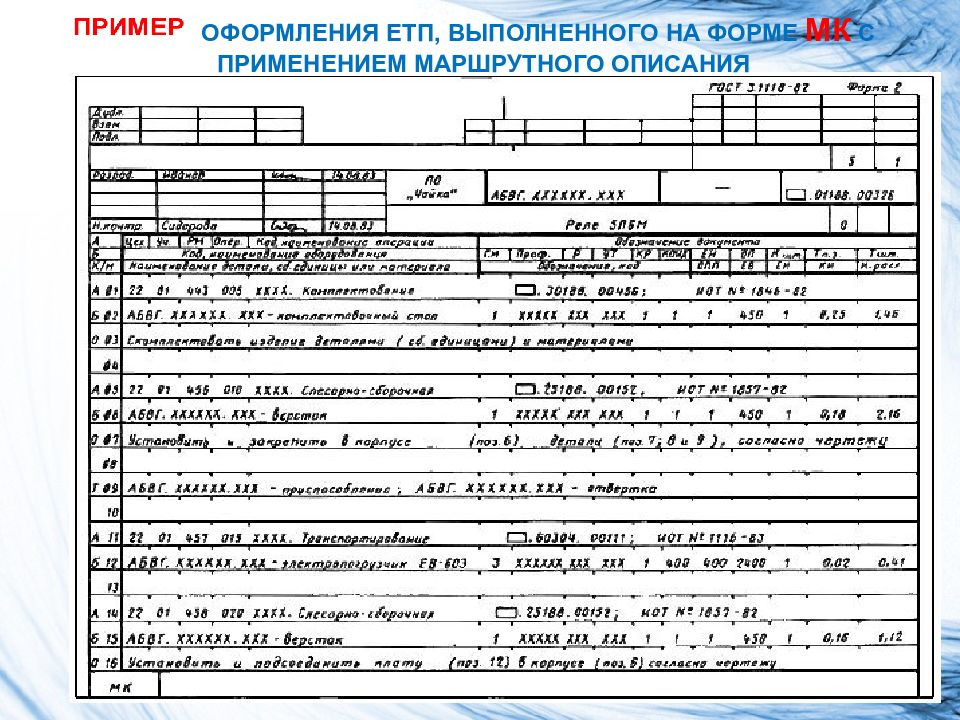

ПРИМЕР ОФОРМЛЕНИЯ ЕТП, ВЫПОЛНЕННОГО НА ФОРМЕ МК С ПРИМЕНЕНИЕМ МАРШРУТНОГО ОПИСАНИЯ

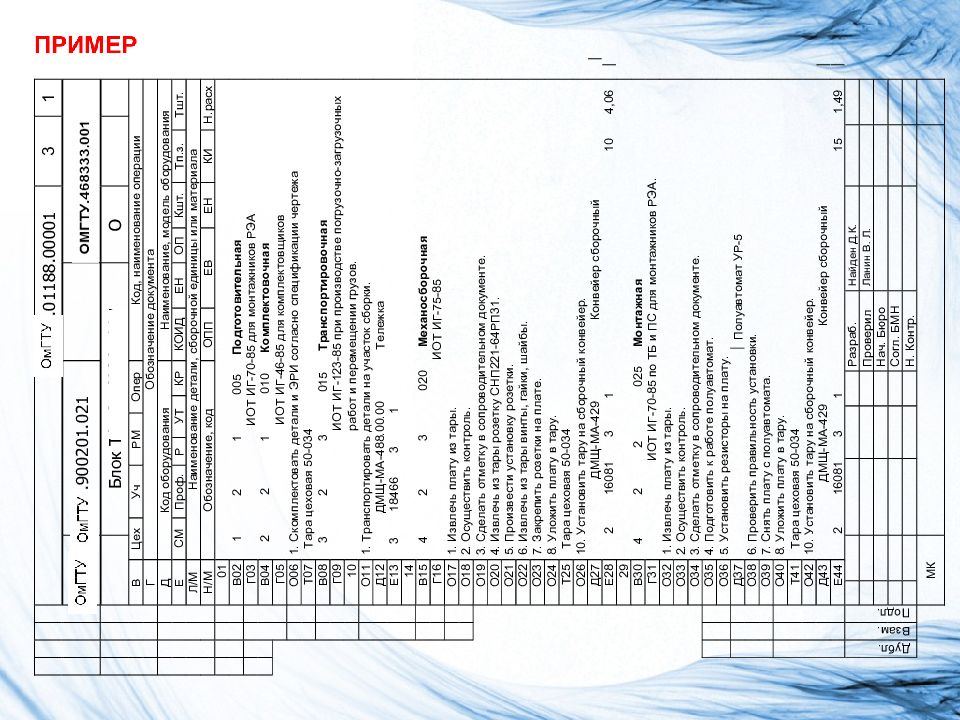

Пример оформления МК на единичный технологический процесс (операционного описания) сборки
Оформление ОК на пайку в печи ПРИМЕР

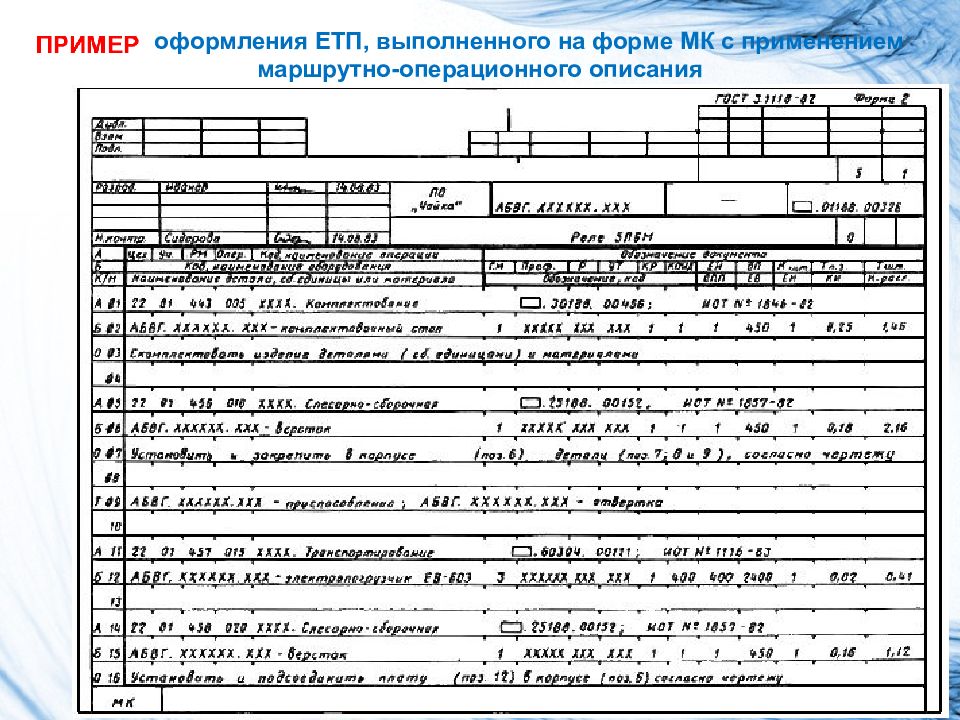

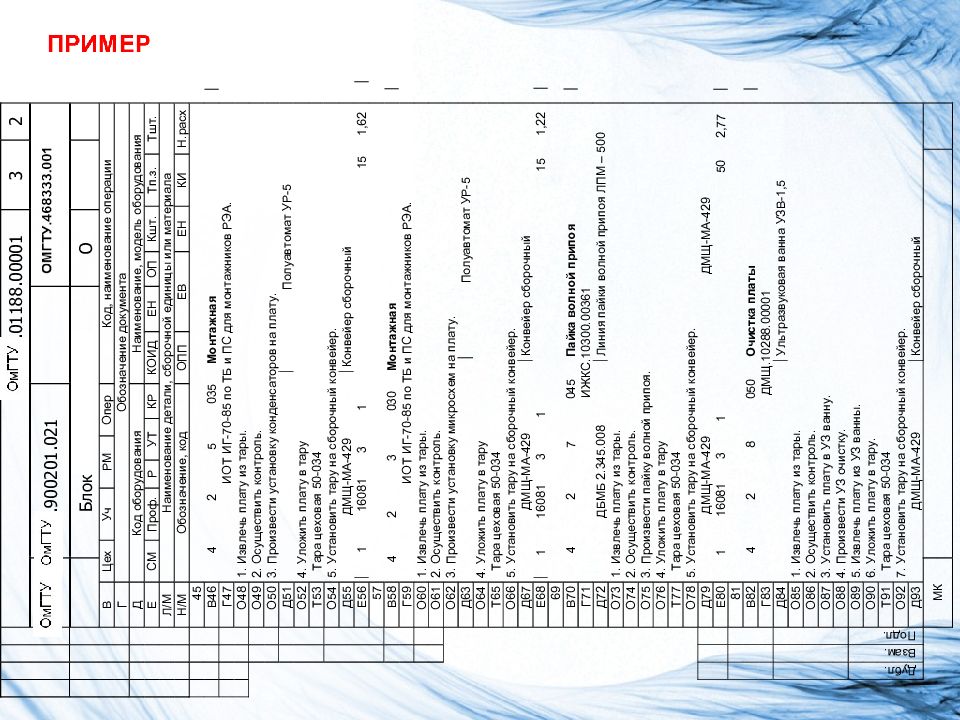

Пример оформления ЕТП, выполненного на форме МК с применением маршрутно-операционного описания

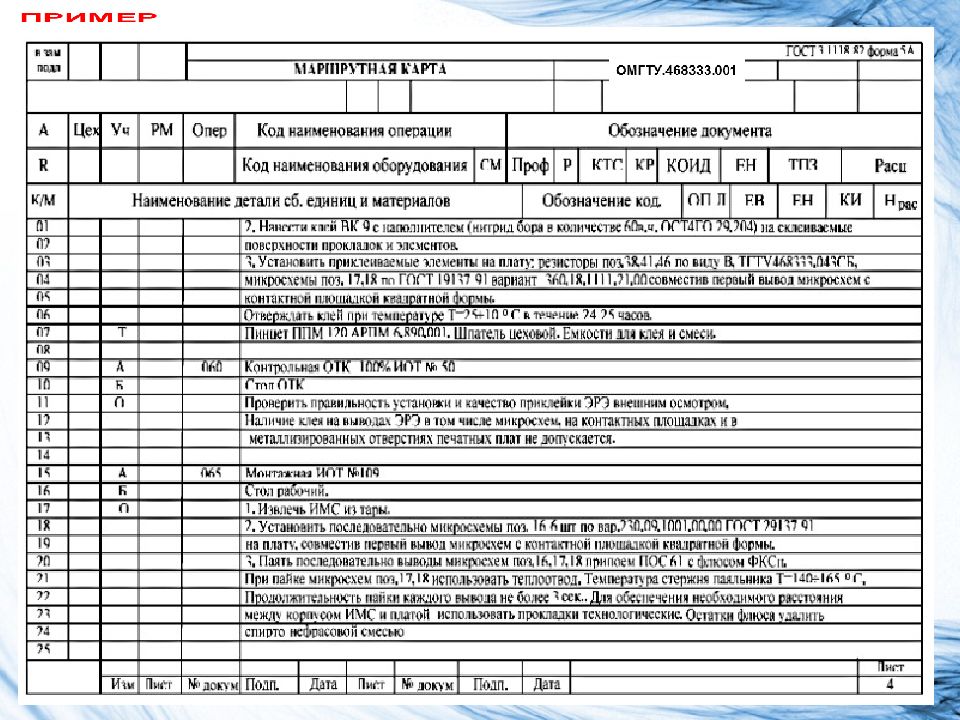

Формы 5, 5а,вразработаны специально для заполнения на ЭВМ. ОМГТУ.468333.001
Формы 5, 5а,вразработаны специально для заполнения на ЭВМ.
