Средства измерений и их классификация
Средство измерений- техническое средство или их комплекс, предназначенное для измерения и имеющее нормированные метрологические характеристики.
Индикаторы Только обнаруживают физически свойства объектов Средства измерений Обнаруживают физически свойства объектов и сопоставляют неизвестный размер с известным
Если физическая величина известного размера есть в наличии, то она непосредственно используется для сравнения Транспортир Весы с гирями
Если физической величины известного размера нет в наличии, то сравнивается реакция прибора с проявившейся ранее реакцией на воздействие величины известного размера. Мультиметр Термометр

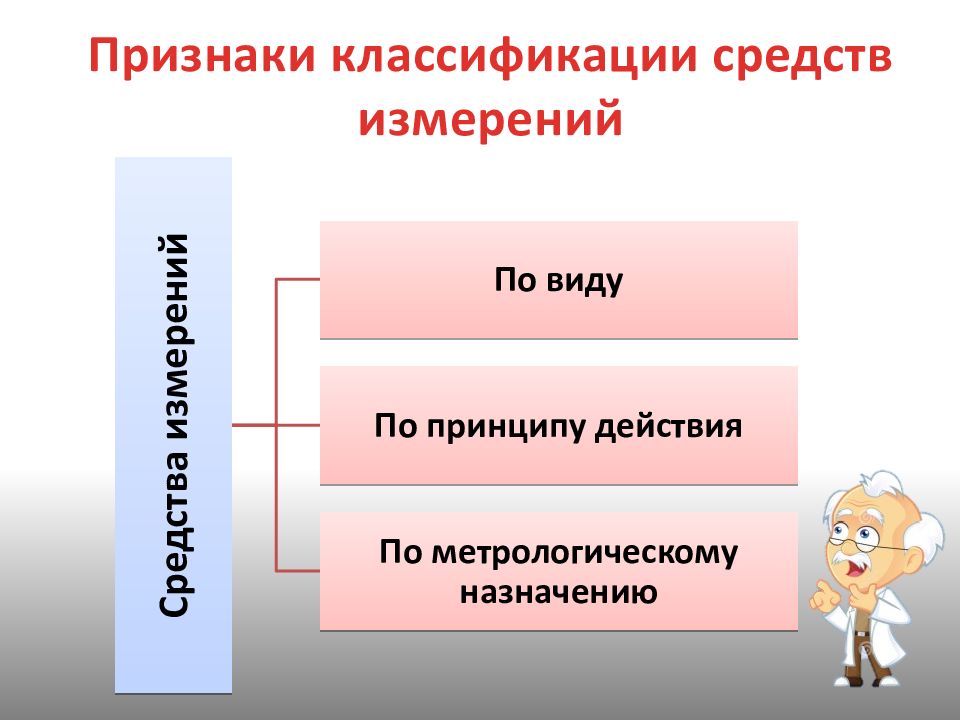

Признаки классификации средств измерений
К лассификации средств измерений по виду
Мера – средство измерений, предназначенное для воспроизведения и (или) хранения физической величины одного или нескольких заданных размеров Угломер Гиря Однозначные Многозначные Набор (магазин) мер

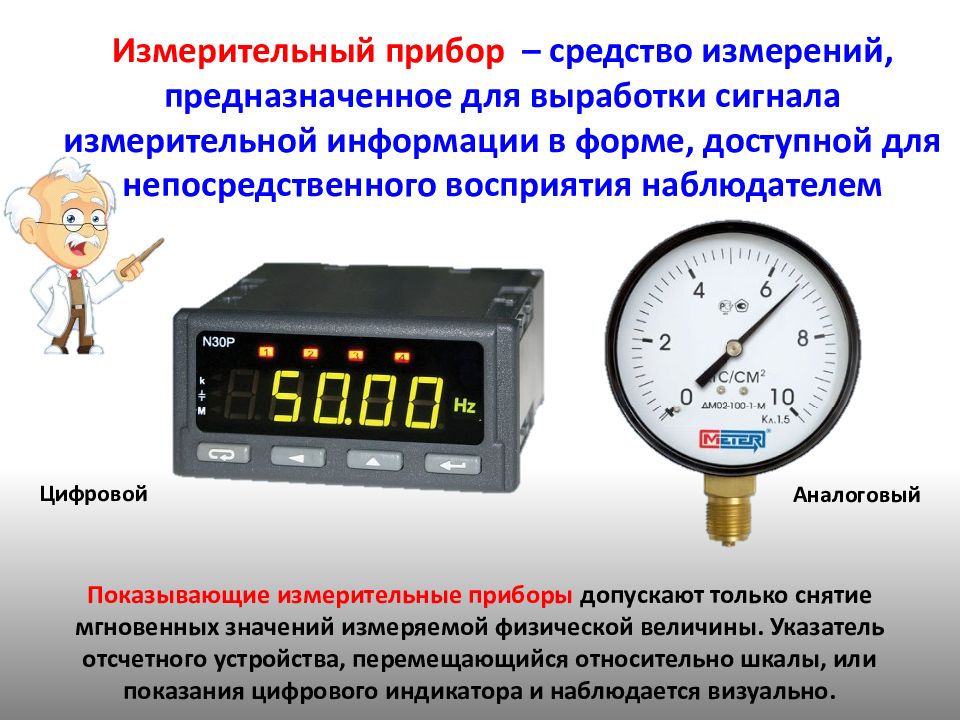

Измерительный прибор – средство измерений, предназначенное для выработки сигнала измерительной информации в форме, доступной для непосредственного восприятия наблюдателем Показывающие измерительные приборы допускают только снятие мгновенных значений измеряемой физической величины. Указатель отсчетного устройства, перемещающийся относительно шкалы, или показания цифрового индикатора и наблюдается визуально. Цифровой Аналоговый
Регистрирующие измерительные приборы содержат устройство регистрации показаний. Регистрирующий прибор, в котором предусмотрена запись показаний в форме диаграммы, называют самопишущим прибором. Прибор с регистрацией чернилами на бумажную диаграмму Прибор с цифровой регистрацией в памяти устройства
Интегрирующие измерительные приборы обладают способностью интегрировать по времени (суммировать значение физической величины на заданном участке времени) или другой независимой переменной.
Аналоговый измерительный прибор – прибор показания которого являются непрерывной функцией измеряемой величины. Типичным признаком аналогового прибора является наличие стрелочного указателя
Цифровой измерительный прибор - прибор предоставляет информацию об измеряемой величине с помощью цифрового индикатора.
Измерительный прибор прямого действия – средство измерения у которого результат измерения снимается непосредственно с его устройства индикации. Измерительный прибор сравнения – измерительный прибор, предназначенный для непосредственного сравнения измеряемой величины с величиной, значение которой известно.
Измерительный преобразователь (датчик) – средство измерений, предназначенное для выработки сигнала измерительной информации в форме, удобной для передачи, дальнейшего преобразования обработки и (или) хранения, но не поддающийся непосредственному восприятию наблюдателем.
Первичный измерительный преобразователь находится непосредственно под воздействием измеряемой величины.
Передающий преобразователь – измерительный преобразователь, выдающий унифицированный выходной сигнал измерительной информации. Унифицированный сигнал - это сигнал определенной физической природы, изменяющийся в определенных фиксированных пределах независимо от вида измеряемой величины, метода и диапазона ее измерения.
Промежуточный (нормирующий) преобразователь – преобразователь, функцией которого является преобразование сигналов от первичных датчиков в унифицированные сигналы постоянного тока или напряжения. Занимает в измерительной цепи место после первичного, являются неотъемлемой частью современных измерительных комплексов
Масштабный преобразователь – измерительный преобразователь предназначенный для изменения в определенное число раз значения одной из величин, действующих в измерительной цепи, без изменения ее физической природы
Измерительная установка - это совокупность функционально объединенных средств измерений (мер, измерительных приборов, измерительных преобразователей) и вспомогательных устройств, предназначенных для выработки сигналов измерительной информации в форме, удобной для непосредственного восприятия наблюдателя и расположенных в одном месте
Измерительная система – это совокупность функционально объединенных мер, измерительных приборов, измерительных преобразователей, электронно-вычислительных машин и других технических средств, размещенных в разных точках контролируемого пространства в целях измерений одной или нескольких физических величин, свойственных этому пространству
Рабочее средство измерений – средство, применяемое для измерений, не связанных с передачей размера единиц.
Эталон - средство измерений (или комплекс средств измерений), предназначенное для воспроизведения и хранения единицы физической величины с целью передачи ее размера другим средствам измерений данной физической величины.
