ОГЭ Задание №11 Анализ информации, представленной в виде схем ГРАФЫ

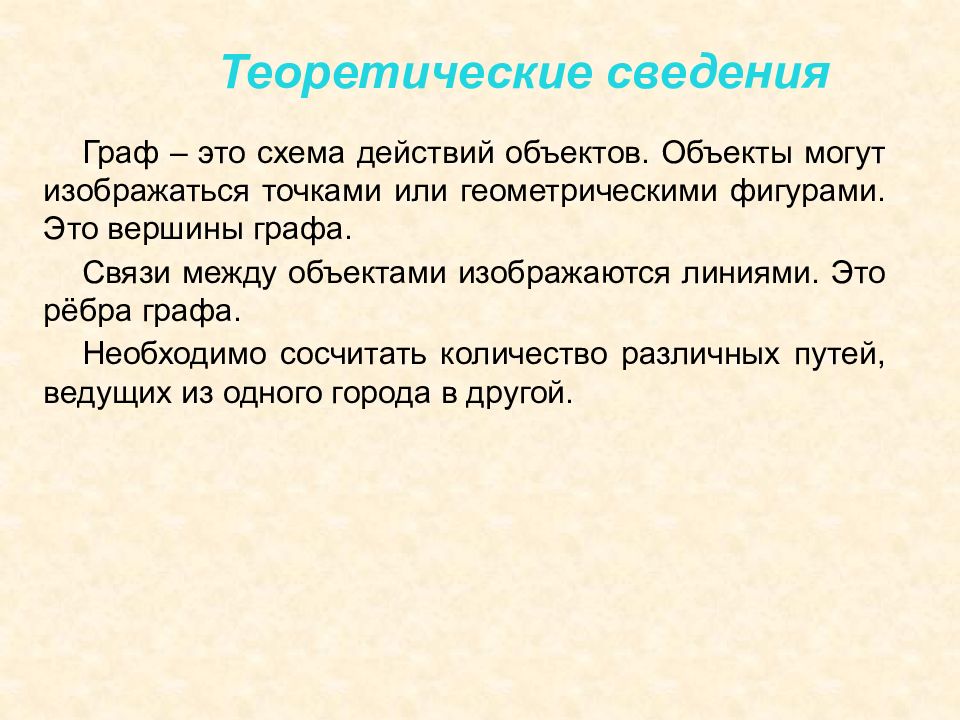

Теоретические сведения Граф – это схема действий объектов. Объекты могут изображаться точками или геометрическими фигурами. Это вершины графа. Связи между объектами изображаются линиями. Это рёбра графа. Необходимо сосчитать количество различных путей, ведущих из одного города в другой.
Решение задач

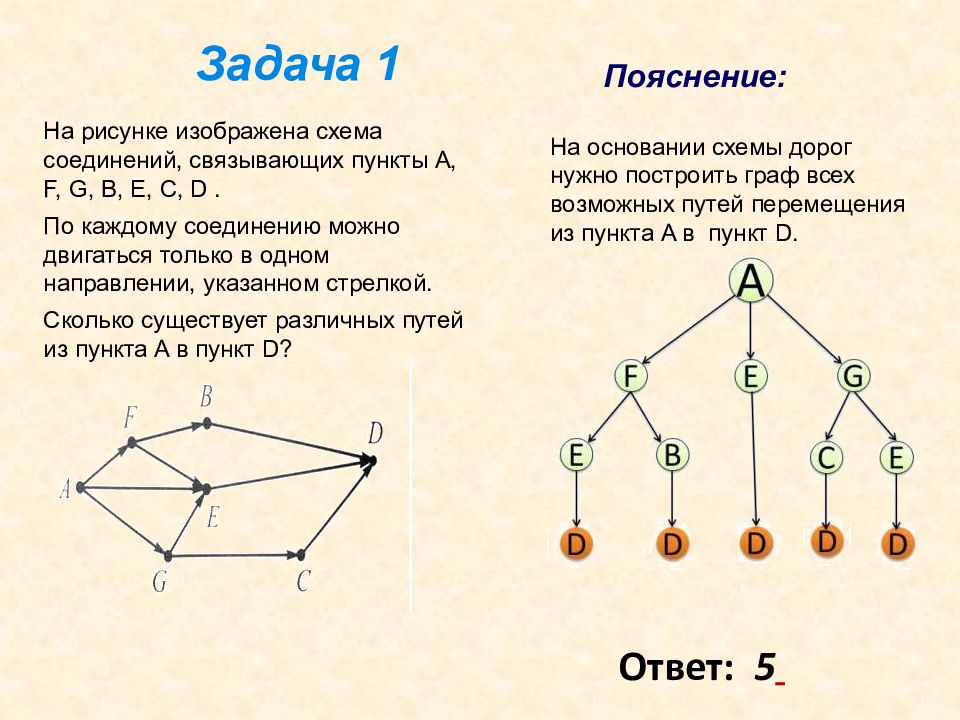

Ответ: 5 Задача 1 На рисунке изображена схема соединений, связывающих пункты A, F, G, B, E, C, D. По каждому соединению можно двигаться только в одном направлении, указанном стрелкой. Сколько существует различных путей из пункта A в пункт D ? Пояснение: На основании схемы дорог нужно построить граф всех возможных путей перемещения из пункта A в пункт D.
Каждой вершине, начиная с начальной (A), поставим в соответствие индекс, равный количеству путей, которыми можно попасть в эту вершину. Для вершины A индекс всегда равен 1 (в начало пути можно попасть единственным образом – никуда не двигаясь). Теперь сформулируем правило: индекс вершины равен сумме индексов его предков. Исходя из этого индекс Б равен 1 (предок у Б один – вершина A). У вершины Д предками являются А и Б, значит индекс вершины Д равен 1+1=2.
На рисунке - схема дорог, связывающих города А, Б, В, Г, Д, Е, Ж. По каждой дороге можно двигаться только в одном направлении, указанном стрелкой. Сколько существует различных путей из города А в город Ж ? Ответ: 9 1 1 1 1 4 3 Задача 2 Пояснение: Обозначим на схеме количество путей из пункта А в любой другой пункт: 9

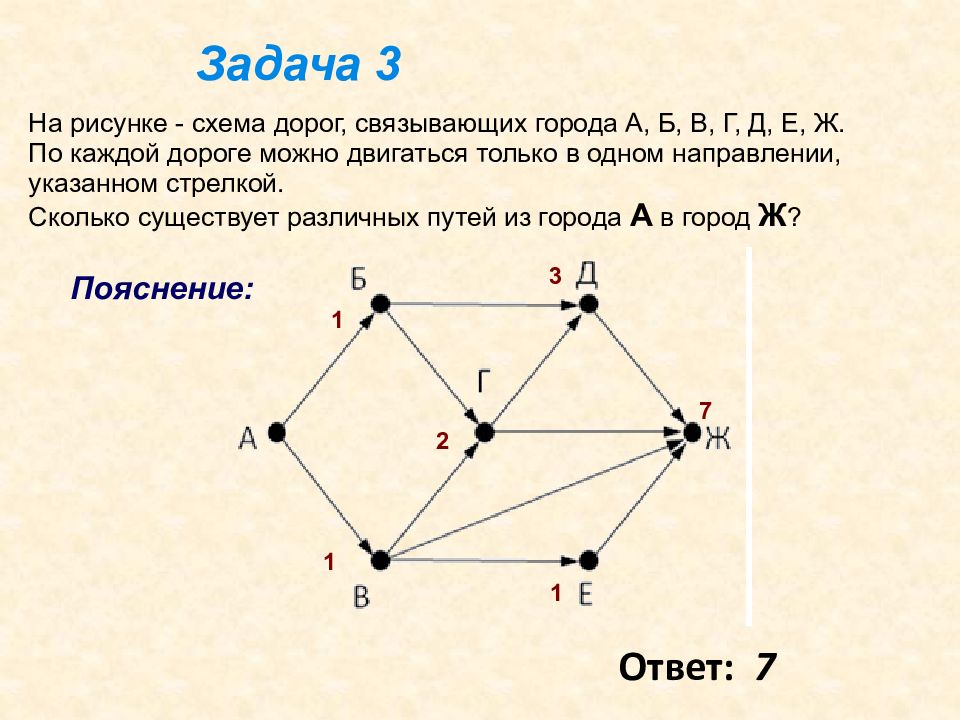

На рисунке - схема дорог, связывающих города А, Б, В, Г, Д, Е, Ж. По каждой дороге можно двигаться только в одном направлении, указанном стрелкой. Сколько существует различных путей из города А в город Ж ? Ответ: 7 1 2 1 1 7 3 Задача 3 Пояснение:

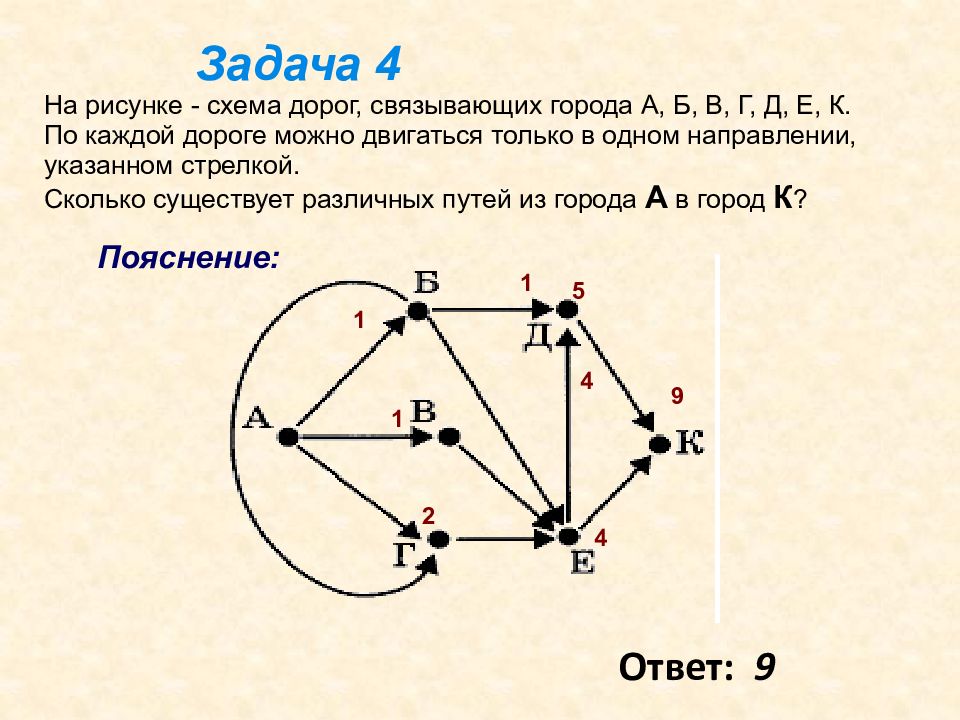

Ответ: 9 На рисунке - схема дорог, связывающих города А, Б, В, Г, Д, Е, К. По каждой дороге можно двигаться только в одном направлении, указанном стрелкой. Сколько существует различных путей из города А в город К ? 1 1 2 4 4 1 5 9 Задача 4 Пояснение:
Ответ: 7 На рисунке - схема дорог, связывающих города А, Б, В, Г, Д, Е, К. По каждой дороге можно двигаться только в одном направлении, указанном стрелкой. Сколько существует различных путей из города А в город К ? 1 2 2 2 2 2 2 1 5 7 Задача 5 Пояснение:
