ТюмГУ, концептуальный инжиниринг ООО «ГПН-Развитие» Шевелев Т.Г. 24-25.10.2016
Шевелев Тихон Геннадьевич 1997-2002 Новосибирский Государственный Университет 2002 (Специальность – Органическая химия) 2002-2003 Аспирантура НИОХ СО РАН 2003-2004 Heriot-Watt University ( MSc Oil & Gas Technology) 2004 -2005 Преподаватель ЦППС НД Томский Политехнический Университет ( HWU) 2005-2006 Начальник отдела Оптимизации наземной инфраструктуры ЗАО «Самара- Нафта » 2006-2007 Начальник Департамента Капитального строительства ООО «Норд Империал» 2007-2012 ГИП, Зам. Главного инженера ОАО « ТомскНИПИнефть » 2012-2014 ООО « Томскнефтехим », начальник управления проектирования 2014- н.в. ООО «ГПН-Развитие», начальник управления концептуального проектирования
Правила работы: телефоны - в бесшумный режим в эфире один голос поднятая рука - право высказаться, задать вопрос ОБУСТРОЙСТВО МЕСТОРОЖДЕНИЙ

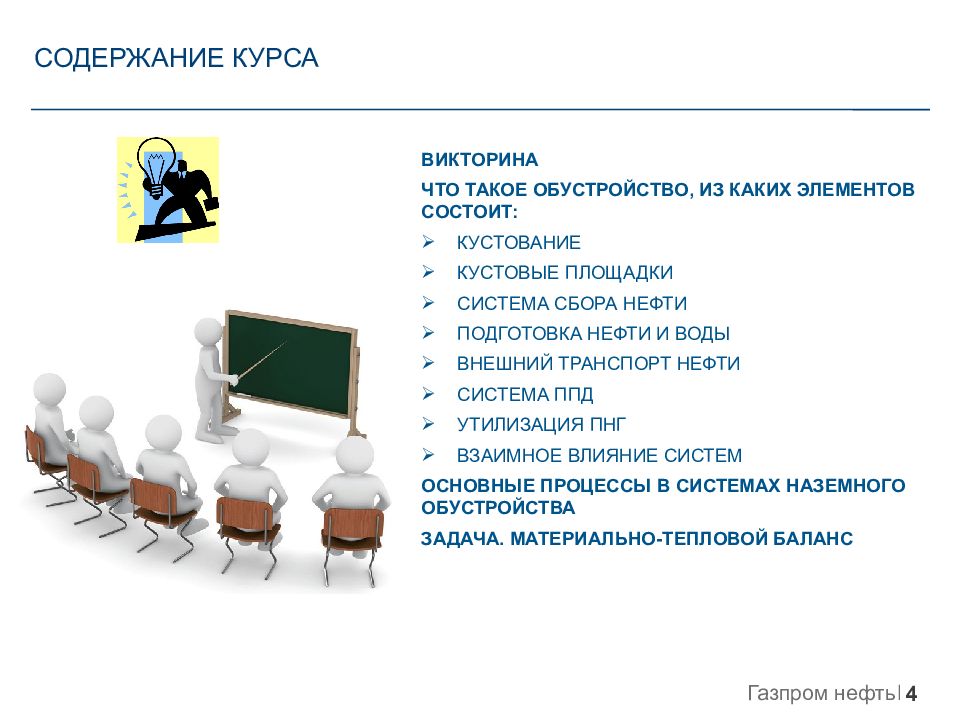

ВИКТОРИНА ЧТО ТАКОЕ ОБУСТРОЙСТВО, ИЗ КАКИХ ЭЛЕМЕНТОВ СОСТОИТ: КУСТОВАНИЕ КУСТОВЫЕ ПЛОЩАДКИ СИСТЕМА СБОРА НЕФТИ ПОДГОТОВКА НЕФТИ И ВОДЫ ВНЕШНИЙ ТРАНСПОРТ НЕФТИ СИСТЕМА ППД УТИЛИЗАЦИЯ ПНГ ВЗАИМНОЕ ВЛИЯНИЕ СИСТЕМ ОСНОВНЫЕ ПРОЦЕССЫ В СИСТЕМАХ НАЗЕМНОГО ОБУСТРОЙСТВА ЗАДАЧА. МАТЕРИАЛЬНО-ТЕПЛОВОЙ БАЛАНС СОДЕРЖАНИЕ КУРСА
ЧТО ТАКОЕ ОБУСТРОЙСТВО 1
НАЗНАЧЕНИЕ ОБУСТРОЙСТВА МЕСТОРОЖДЕНИЯ ЗАПАСЫ УВ ТОЧКА СДАЧИ УВ МЕТАЛЛ, ЭНЕРГИЯ, РАБОТА = ЗАТРАТЫ КОМПЛЕКСНОЕ ОБУСТРОЙСТВО МЕСТОРОЖДЕНИЯ – СОВОКУПНОСТЬ ВСЕХ СИСТЕМ И ОБЪЕКТОВ ОБУСТРОЙСТВА ОТ УСТЬЕВ СКВАЖИН (ГРАНИЦА – ФЛАНЦЕВАЯ АРМАТУРА) ОТ ЗАБОЕВ СКВАЖИН ДО ТОЧЕК СДАЧИ УВ ( В ГПН )
ПЕРЕЧЕНЬ СИСТЕМ ОБУСТРОЙСТВА ЗАПАСЫ УВ ТОЧКА СДАЧИ УВ СИСТЕМЫ КОМПЛЕКСНОГО ОБУСТРОЙСТВА Кустовые площадки. Сбор, подготовка, внешний транспорт нефти Системы ППД Сбор, подготовка, внешний транспорт газа Утилизация ПНГ Утилизация отходов бурения и отходов производства Электрические сети и энергообеспечение Организация производственной деятельности
КУСТОВАНИЕ 2

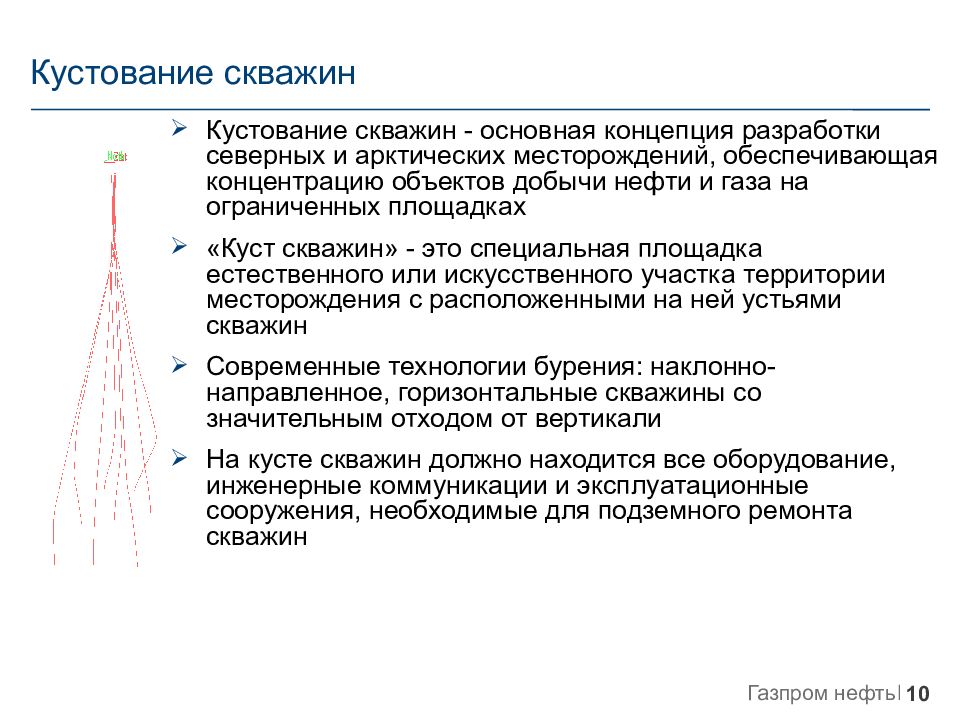

Кустование скважин - основная концепция разработки северных и арктических месторождений, обеспечивающая концентрацию объектов добычи нефти и газа на ограниченных площадках «Куст скважин» - это специальная площадка естественного или искусственного участка территории месторождения с расположенными на ней устьями скважин Современные технологии бурения: наклонно-направленное, горизонтальные скважины со значительным отходом от вертикали На кусте скважин должно находится все оборудование, инженерные коммуникации и эксплуатационные сооружения, необходимые для подземного ремонта скважин
УСЛОВИЯ, ВЛИЯЮЩИЕ НА КУСТОВАНИЕ, ОГРАНИЧЕНИЯ ПО ПРИМЕНИМОСТИ ВАРИАНТОВ 2.3 1. ГРУЗОПОДЪЕМНОСТЬ БУ – ВОЗМОЖНЫЙ ОТХОД (РАСЧЕТ ОТХОДОВ ОТ ВЕРТИКАЛИ В ЗАВИСИМОСТИ ОТ ГРУЗОПОДЪЕМНОСТИ БУРОВОЙ УСТАНОВКИ) 2. ПРОФИЛЬ СКВАЖИНЫ, ОТХОД, НАПРАВЛЕНИЕ И ДЛИНА ГС 3. ТЕХНОЛОГИЧЕСКИЕ ПАРАМЕТРЫ БУРЕНИЯ (КОЭФФИЦИЕНТ СБЛИЖЕНИЯ SF, ЗЕНИТНЫЙ УГОЛ INCL, ГЛУБИНА ПО СТВОЛУ MD); ТОПОГРАФИЯ МЕСТНОСТИ (РЕШАЕТСЯ ПРИМЕНЕНИЕМ СПЕЦ. ПО) 4. ОЦЕНКА ТЕХНИЧЕСКИХ РИСКОВ БУРЕНИЯ. Вариант (тип БУ) Макс. глубина скважины, м Кол - во скв. c зенитным углом более 60 град*, скв / % от фонда Кол - во скважин с интенсивными изменениями по азимутальным углам, скв / % от фонда Оценка кол-ва рисковых скважин, скв. / % от фонда Оценка возможной реализации БУ200 2967 0 / 0% 4 / 8% 4 / 8% БУ250 3790 2 / 4% 5 / 11% 7 / 15% БУ320 5042 4 / 8% 8 / 16% 12 / 24% Расчетная грузо-подъемность БУ Макс. отход до точки входа в пласт, м НН скважины Горизонтальные скважины 200 т 1400 1 500 250 т 2550 2 6 00 320 т 3650 3700 1500 м 3700 м 2600 м МИНИМАЛЬНЫЙ СРЕДНИЙ МАКСИМАЛЬНЫЙ
КУСТОВЫЕ ПЛОЩАДКИ 3
Размещение оборудования бурового подрядчика и сопутствующих сервисов, а также шламовых амбаров или шламокарт (накопителей) на период бурения скважин. Прием продукции от добывающих скважин Направление продукции скважин в систему нефтесбора Замер дебитов скважин по объему и массе Подключение, контроль и регулирование работы скважинного оборудования (УЭЦН, УШГН, газлифт, струйные насосы и пр.) Подвод, распределение и замер количества рабочего агента для закачки в нагнетательные скважины системы ППД Обеспечение площадкой и подключение бригад по обслуживанию и ремонту скважин Обеспечение соблюдения требований ОТ, ПБ и ООС Охрана объекта. КУСТОВАЯ ПЛОЩАДКА ЭТО КОМПЛЕКС СООРУЖЕНИЙ НА СПЕЦИАЛЬНО ОТВЕДЕННОМ И ПОДГОТОВЛЕННОМ ЗЕМЕЛЬНОМ УЧАСТКЕ, ОБЪЕДИНЯЮЩИЙ НЕСКОЛЬКО УСТЬЕВ СКВАЖИН В ГРУППЫ (КЛАСТЕРЫ) C ОБЩЕЙ ТЕХНОЛОГИЧЕСКОЙ ТРУБНОЙ ОБВЯЗКОЙ И ОБЕСПЕЧИВАЮЩИЙ ВЫПОЛНЕНИЕ ФУНКЦИЙ: НАЗНАЧЕНИЕ КУСТОВЫХ ПЛОЩАДОК 3.1
КУСТОВАЯ ПЛОЩАДКА (ПРИМЕР) 3.2
Параметр компоновки КП ВНТП 3-85 «Нормы технологического проектирования объектов сбора, транспорта, подготовки нефти, газа и воды нефтяных месторождений» РД 00158758-224-2001 ИНСТРУКЦИЯ ПО ОДНОВРЕМЕННОМУ ПРОИЗВОДСТВУ РАБОТ ПО БУРЕНИЮ, ОСВОЕНИЮ И ЭКСПЛУАТАЦИИ СКВАЖИН НА КУСТАХ МЕСТОРОЖДЕНИЙ КРАЙНЕГО СЕВЕРА Расстояние между устьями скважин Не менее 5 м ПРОЕКТ, с учетом дебита, вида флюида и пластового давления продуктивного горизонта. Количество скважин в группе (позиции, батарее) Не более 4 шт. Не более 4 шт. Расстояние между группами (батареями) скважин Не менее 15 м 60 м Количество скважин (групп скважин) на одной на КП не регламентируется, но при этом суммарный свободный дебит всех скважин одного куста не должен превышать 4000 т/ сут. по нефти. не должно превышать 24 скважины, при этом суммарный свободный дебит одной батареи : Нефть - 1200 т/сутки Газоконденсат – 4000 тыс. м3/сутки Газ - 6000 тыс. м3/сутки Расстояние между кустами Не менее 50 м не менее 100 м Расстояние от КП до дороги Более 50 м Более 50 м ТРЕБОВАНИЯ РД К КОМПОНОВКЕ КУСТОВЫХ ПЛОЩАДОК 3.3 КОМПОНОВКА СКВАЖИН НА КП ОПРЕДЕЛЯЕТСЯ ТРЕБОВАНИЯМИ РУКОВОДЯЩИХ ДОКУМЕНТОВ И ПРОЕКТОМ РАЗРАБОТКИ М/Р. 5 5 5 15 15 Батарея КУСТ Расстояние между скважинами выбирается исходя из условий растепления (1,2 диаметра зоны протаивания мерзлых пород, но не менее 20 м) и на основе ТЭО.
СИСТЕМА СБОРА НЕФТИ 4
Система промыслового сбора и транспортирования нефти, газа и воды: разветвлённая сеть трубопроводов от кустовых площадок (замерных установок) до площадочных объектов системы подготовки нефти, газа и воды предназначена для транспортировки продукции скважин к сборным пунктам с минимальными затратами. В систему сбора могут быть включены промежуточные «дожимные» насосные станции с частичной сепарацией и подготовкой продукции. ОБЩИЕ СВЕДЕНИЯ О СИСТЕМАХ СБОРА НЕФТИ 4.1

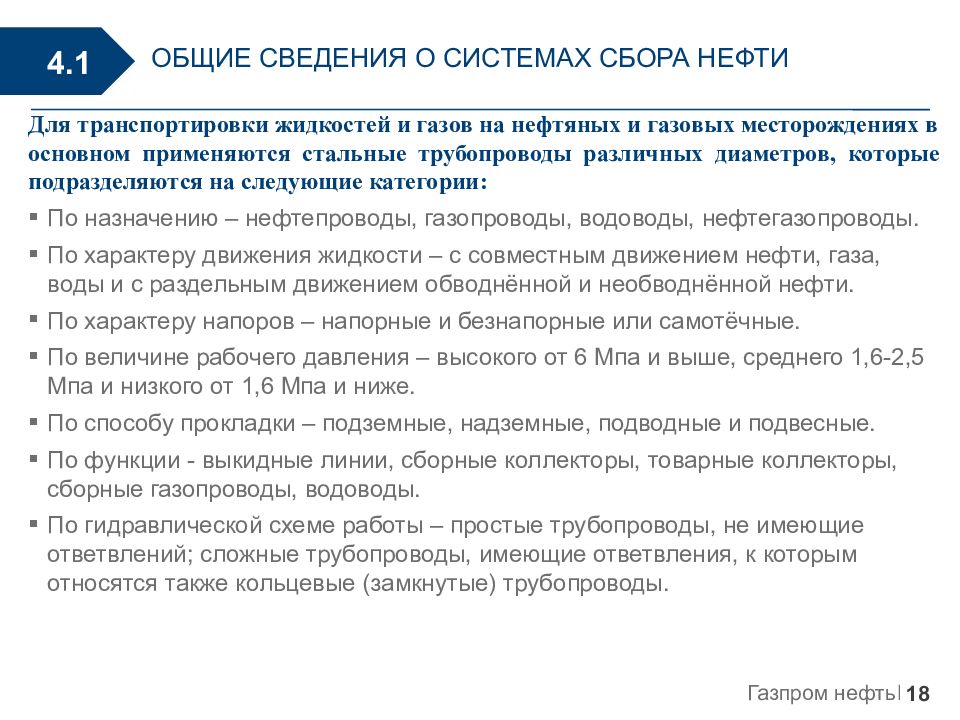

Для транспортировки жидкостей и газов на нефтяных и газовых месторождениях в основном применяются стальные трубопроводы различных диаметров, которые подразделяются на следующие категории : По назначению – нефтепроводы, газопроводы, водоводы, нефтегазопроводы. По характеру движения жидкости – с совместным движением нефти, газа, воды и с раздельным движением обводнённой и необводнённой нефти. По характеру напоров – напорные и безнапорные или самотёчные. По величине рабочего давления – высокого от 6 Мпа и выше, среднего 1,6-2,5 Мпа и низкого от 1,6 Мпа и ниже. По способу прокладки – подземные, надземные, подводные и подвесные. По функции - выкидные линии, сборные коллекторы, товарные коллекторы, сборные газопроводы, водоводы. По гидравлической схеме работы – простые трубопроводы, не имеющие ответвлений; сложные трубопроводы, имеющие ответвления, к которым относятся также кольцевые (замкнутые) трубопроводы. ОБЩИЕ СВЕДЕНИЯ О СИСТЕМАХ СБОРА НЕФТИ 4.1

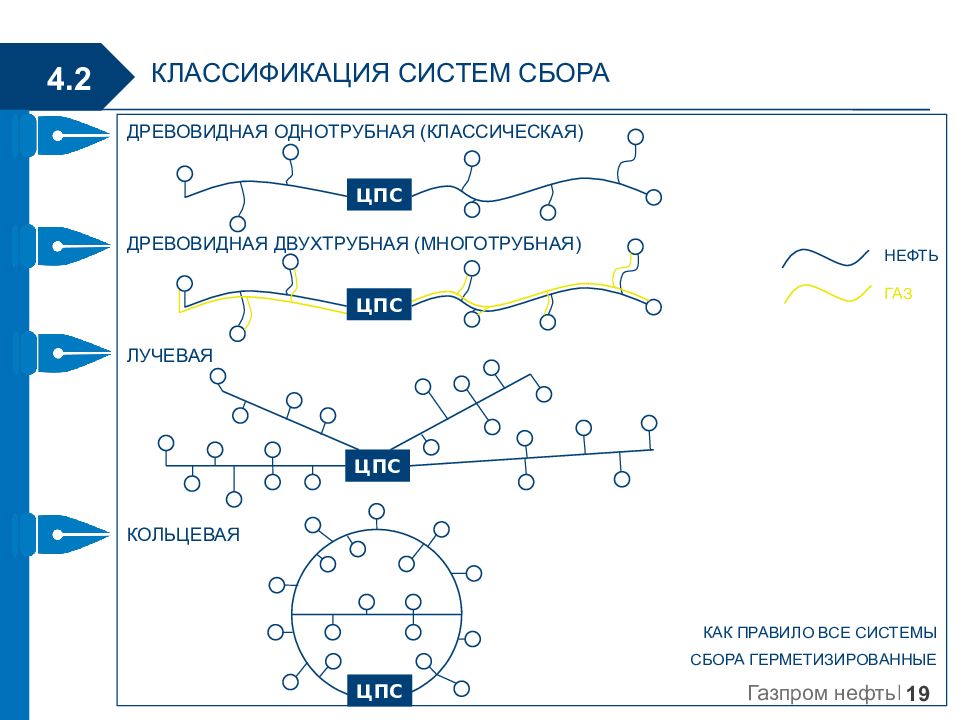

ДРЕВОВИДНАЯ ОДНОТРУБНАЯ (КЛАССИЧЕСКАЯ) ДРЕВОВИДНАЯ ДВУХТРУБНАЯ (МНОГОТРУБНАЯ) ЛУЧЕВАЯ КОЛЬЦЕВАЯ КЛАССИФИКАЦИЯ СИСТЕМ СБОРА 4.2 КАК ПРАВИЛО ВСЕ СИСТЕМЫ СБОРА ГЕРМЕТИЗИРОВАННЫЕ ЦПС ЦПС ЦПС ЦПС НЕФТЬ ГАЗ

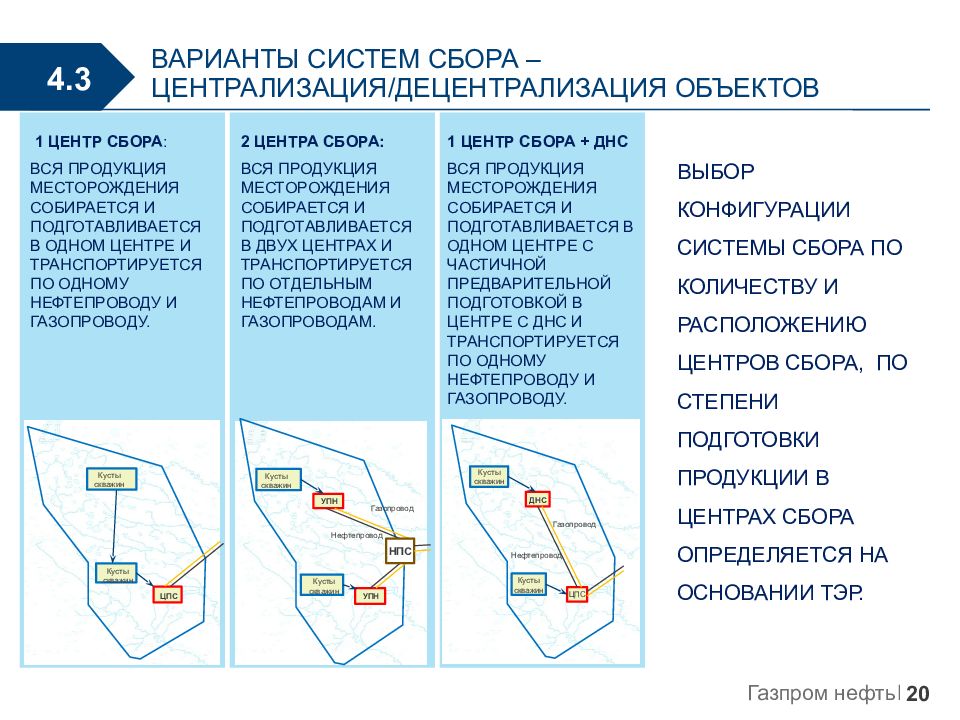

ВАРИАНТЫ СИСТЕМ СБОРА – ЦЕНТРАЛИЗАЦИЯ/ДЕЦЕНТРАЛИЗАЦИЯ ОБЪЕКТОВ 4.3 ВЫБОР КОНФИГУРАЦИИ СИСТЕМЫ СБОРА ПО КОЛИЧЕСТВУ И РАСПОЛОЖЕНИЮ ЦЕНТРОВ СБОРА, ПО СТЕПЕНИ ПОДГОТОВКИ ПРОДУКЦИИ В ЦЕНТРАХ СБОРА ОПРЕДЕЛЯЕТСЯ НА ОСНОВАНИИ ТЭР. Кусты скважин Кусты скважин ЦПС Кусты скважин Кусты скважин Нефтепровод Газопровод УПН УПН Н ПС Кусты скважин Кусты скважин ДНС ЦПС Нефтепровод Газопровод 1 ЦЕНТР СБОРА : ВСЯ ПРОДУКЦИЯ МЕСТОРОЖДЕНИЯ СОБИРАЕТСЯ И ПОДГОТАВЛИВАЕТСЯ В ОДНОМ ЦЕНТРЕ И ТРАНСПОРТИРУЕТСЯ ПО ОДНОМУ НЕФТЕПРОВОДУ И ГАЗОПРОВОДУ. 2 ЦЕНТРА СБОРА: ВСЯ ПРОДУКЦИЯ МЕСТОРОЖДЕНИЯ СОБИРАЕТСЯ И ПОДГОТАВЛИВАЕТСЯ В ДВУХ ЦЕНТРАХ И ТРАНСПОРТИРУЕТСЯ ПО ОТДЕЛЬНЫМ НЕФТЕПРОВОДАМ И ГАЗОПРОВОДАМ. 1 ЦЕНТР СБОРА + ДНС ВСЯ ПРОДУКЦИЯ МЕСТОРОЖДЕНИЯ СОБИРАЕТСЯ И ПОДГОТАВЛИВАЕТСЯ В ОДНОМ ЦЕНТРЕ С ЧАСТИЧНОЙ ПРЕДВАРИТЕЛЬНОЙ ПОДГОТОВКОЙ В ЦЕНТРЕ С ДНС И ТРАНСПОРТИРУЕТСЯ ПО ОДНОМУ НЕФТЕПРОВОДУ И ГАЗОПРОВОДУ.

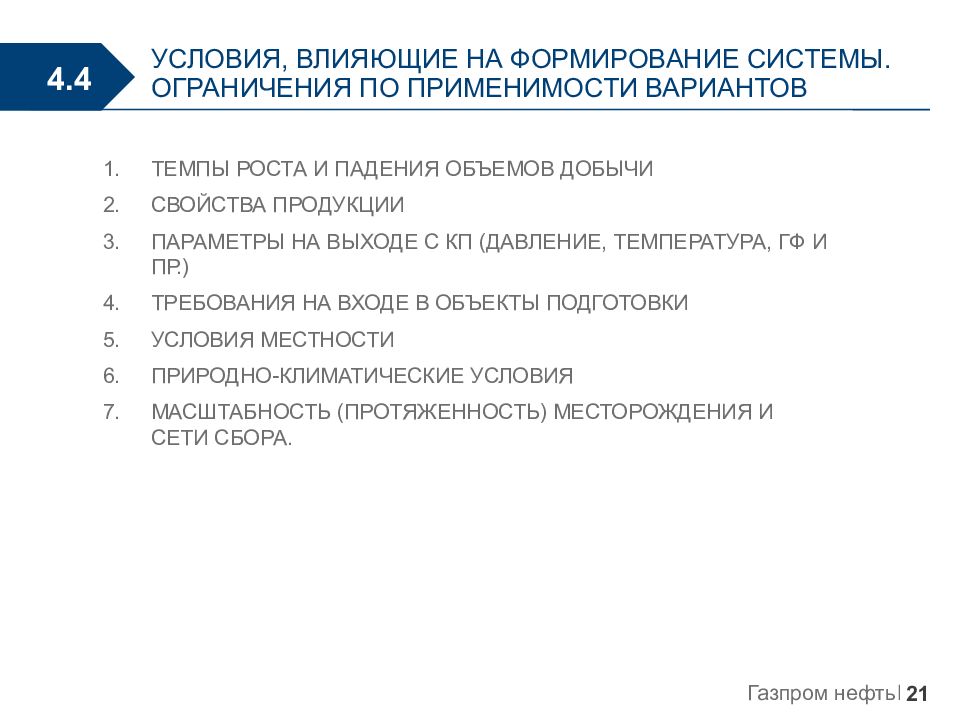

ТЕМПЫ РОСТА И ПАДЕНИЯ ОБЪЕМОВ ДОБЫЧИ СВОЙСТВА ПРОДУКЦИИ ПАРАМЕТРЫ НА ВЫХОДЕ С КП (ДАВЛЕНИЕ, ТЕМПЕРАТУРА, ГФ И ПР.) ТРЕБОВАНИЯ НА ВХОДЕ В ОБЪЕКТЫ ПОДГОТОВКИ УСЛОВИЯ МЕСТНОСТИ ПРИРОДНО-КЛИМАТИЧЕСКИЕ УСЛОВИЯ МАСШТАБНОСТЬ (ПРОТЯЖЕННОСТЬ) МЕСТОРОЖДЕНИЯ И СЕТИ СБОРА. УСЛОВИЯ, ВЛИЯЮЩИЕ НА ФОРМИРОВАНИЕ СИСТЕМЫ. ОГРАНИЧЕНИЯ ПО ПРИМЕНИМОСТИ ВАРИАНТОВ 4.4

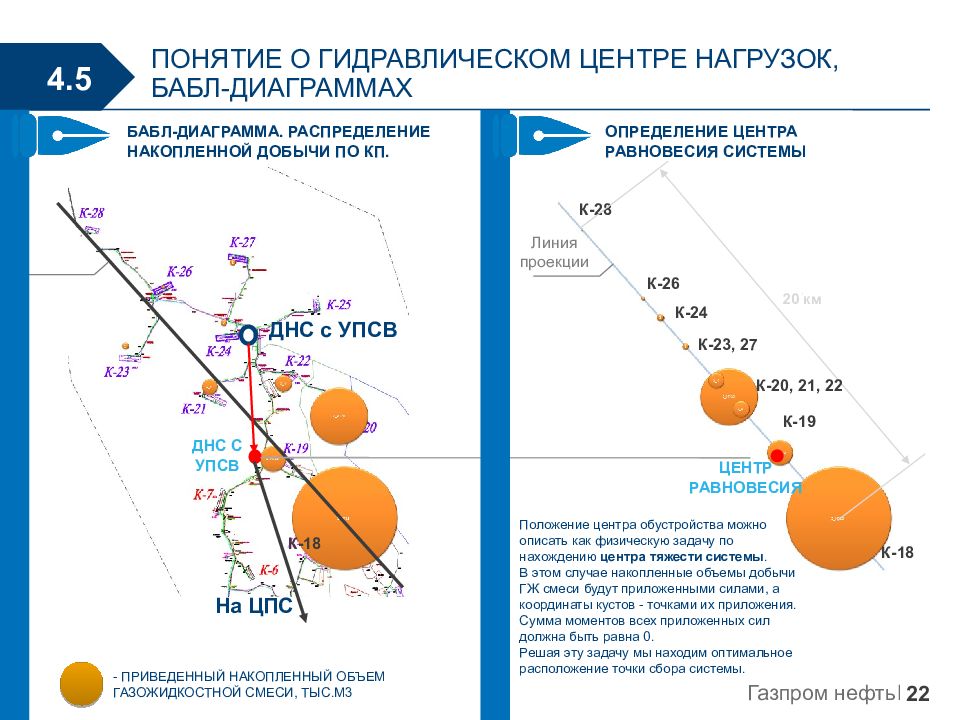

ПОНЯТИЕ О ГИДРАВЛИЧЕСКОМ ЦЕНТРЕ НАГРУЗОК, БАБЛ-ДИАГРАММАХ 4.5 20 км К-28 К-18 ДНС С УПСВ К-19 К-20, 21, 22 К-26 К-24 К-23, 27 Линия проекции ЦЕНТР РАВНОВЕСИЯ ДНС с УПСВ На ЦПС К-18 ОПРЕДЕЛЕНИЕ ЦЕНТРА РАВНОВЕСИЯ СИСТЕМЫ БАБЛ-ДИАГРАММА. РАСПРЕДЕЛЕНИЕ НАКОПЛЕННОЙ ДОБЫЧИ ПО КП. - ПРИВЕДЕННЫЙ НАКОПЛЕННЫЙ ОБЪЕМ ГАЗОЖИДКОСТНОЙ СМЕСИ, ТЫС.М3 Положение центра обустройства можно описать как физическую задачу по нахождению центра тяжести системы. В этом случае накопленные объемы добычи ГЖ смеси будут приложенными силами, а координаты кустов - точками их приложения. Сумма моментов всех приложенных сил должна быть равна 0. Решая эту задачу мы находим оптимальное расположение точки сбора системы.

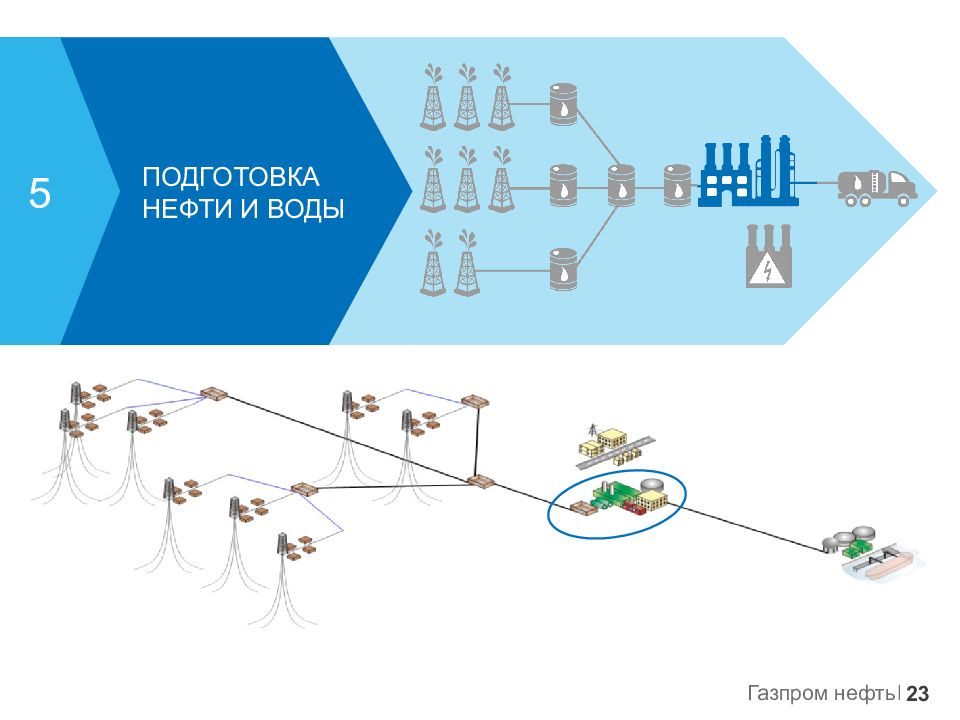

ПОДГОТОВКА НЕФТИ И ВОДЫ 5

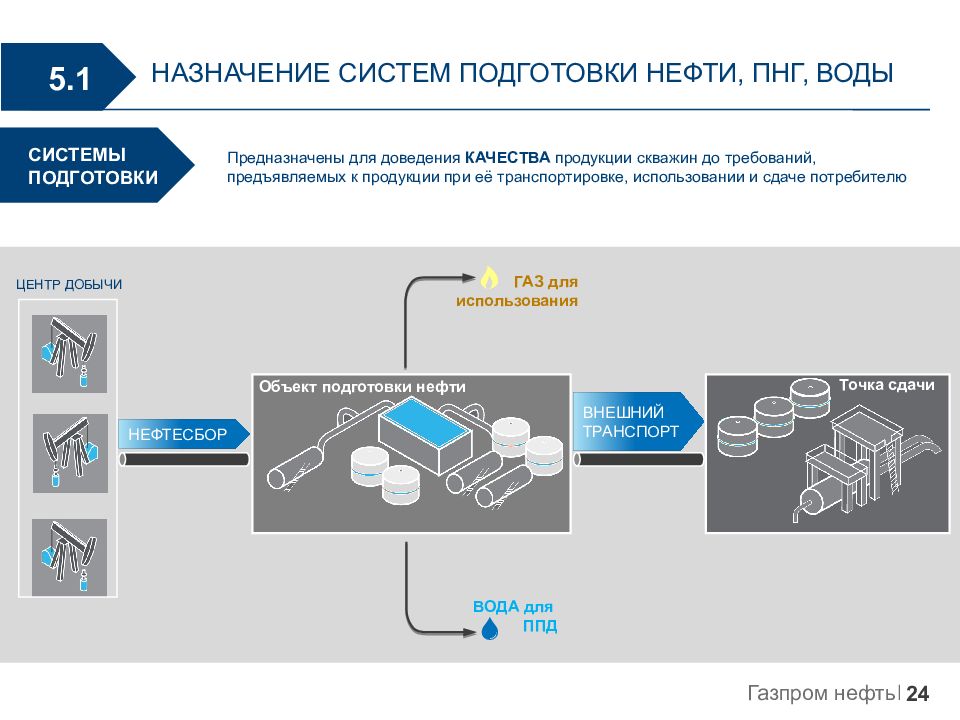

НАЗНАЧЕНИЕ СИСТЕМ ПОДГОТОВКИ НЕФТИ, ПНГ, ВОДЫ 5.1 Предназначены для доведения КАЧЕСТВА продукции скважин до требований, предъявляемых к продукции при её транспортировке, использовании и сдаче потребителю СИСТЕМЫ ПОДГОТОВКИ ЦЕНТР ДОБЫЧИ Объект подготовки нефти ГАЗ для использования ВОДА для ППД Точка сдачи НЕФТЕСБОР ВНЕШНИЙ ТРАНСПОРТ

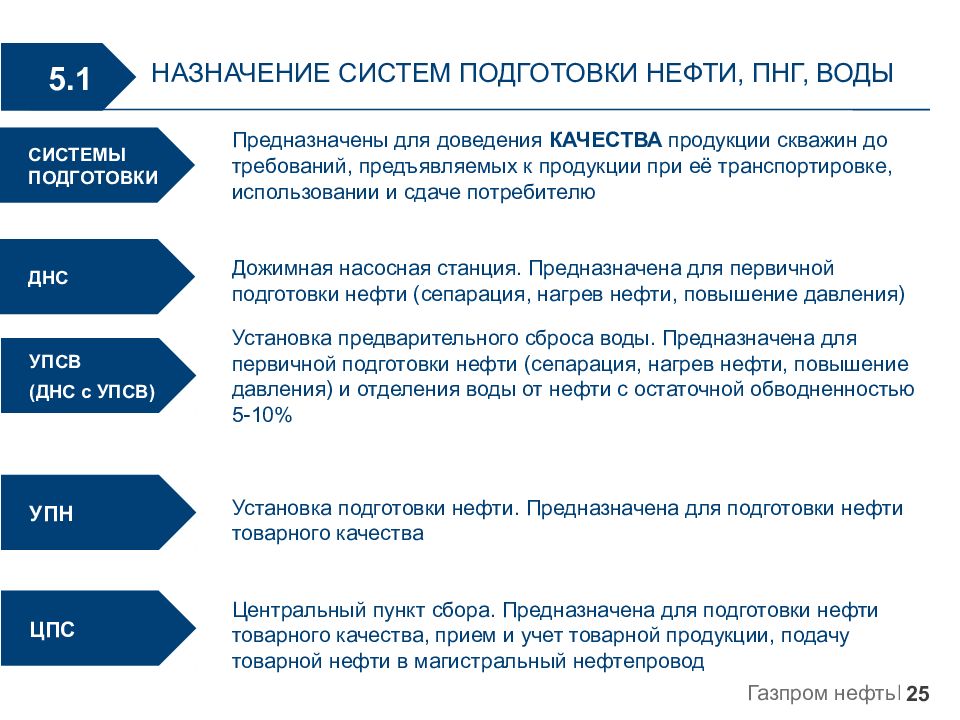

НАЗНАЧЕНИЕ СИСТЕМ ПОДГОТОВКИ НЕФТИ, ПНГ, ВОДЫ 5.1 Предназначены для доведения КАЧЕСТВА продукции скважин до требований, предъявляемых к продукции при её транспортировке, использовании и сдаче потребителю СИСТЕМЫ ПОДГОТОВКИ ДНС Дожимная насосная станция. Предназначена для первичной подготовки нефти (сепарация, нагрев нефти, повышение давления) УПСВ (ДНС с УПСВ) Установка предварительного сброса воды. Предназначена для первичной подготовки нефти (сепарация, нагрев нефти, повышение давления) и отделения воды от нефти с остаточной обводненностью 5-10% УПН Установка подготовки нефти. Предназначена для подготовки нефти товарного качества ЦПС Центральный пункт сбора. Предназначена для подготовки нефти товарного качества, прием и учет товарной продукции, подачу товарной нефти в магистральный нефтепровод

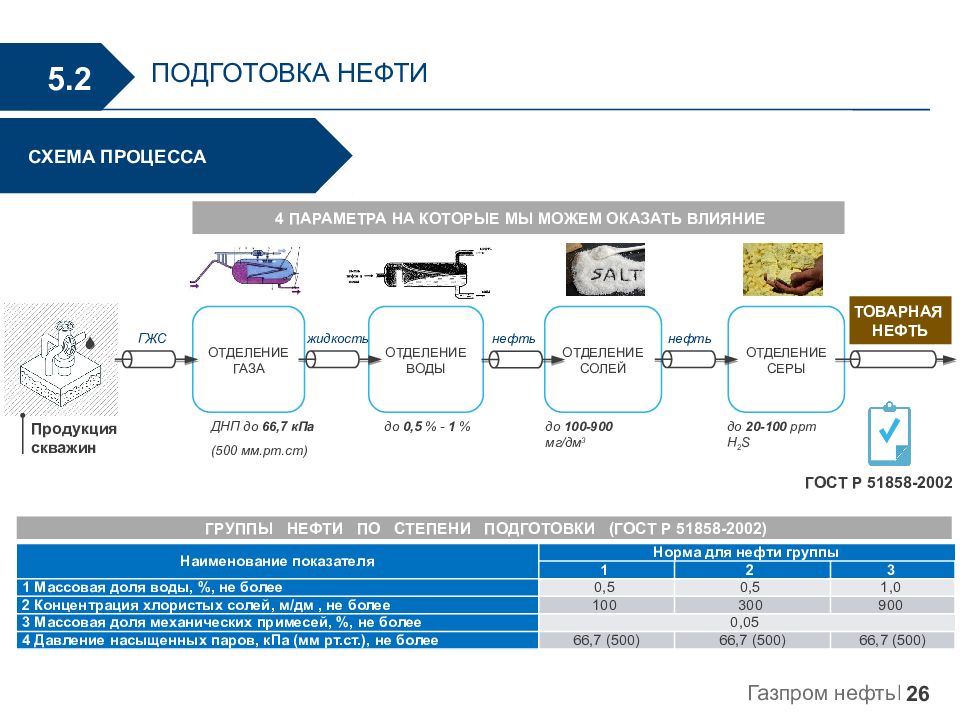

ПОДГОТОВКА НЕФТИ 5.2 СХЕМА ПРОЦЕССА ОТДЕЛЕНИЕ ГАЗА Продукция скважин ГЖС ОТДЕЛЕНИЕ ВОДЫ ОТДЕЛЕНИЕ СОЛЕЙ ОТДЕЛЕНИЕ СЕРЫ ДНП до 66,7 кПа (500 мм.рт.ст ) ГОСТ Р 51858-2002 ТОВАРНАЯ НЕФТЬ жидкость нефть нефть до 0,5 % - 1 % до 100-900 мг/дм 3 до 20-100 ppm H 2 S 4 ПАРАМЕТРА НА КОТОРЫЕ МЫ МОЖЕМ ОКАЗАТЬ ВЛИЯНИЕ Наименование показателя Норма для нефти группы 1 2 3 1 Массовая доля воды, %, не более 0,5 0,5 1,0 2 Концентрация хлористых солей, м/ дм, не более 100 300 900 3 Массовая доля механических примесей, %, не более 0,05 4 Давление насыщенных паров, кПа (мм рт.ст.), не более 66,7 (500 ) 66,7 (500 ) 66,7 (500 ) ГРУППЫ НЕФТИ ПО СТЕПЕНИ ПОДГОТОВКИ ( ГОСТ Р 51858-2002)
НЕФТЬ НА КСУ СМЕСИТЕЛЬ ЭЛЕКТРОДЕГИДРАТОР НЕФТЬ НЕФТЬ + ПРЕСНАЯ ВОДА НЕФТЬ С ГОРЯЧЕЙ СТУПЕНИ ОТДЕЛЕНИЯ ВОДЫ СОЛЕНАЯ ВОДА ПРЕСНАЯ ВОДА до 100-900 мг/дм 3 содержания солей ПРИ ИЗБЫТКЕ СОЛЕЙ ПРОЦЕСС ОБЕССОЛИВАНИЯ 5.4

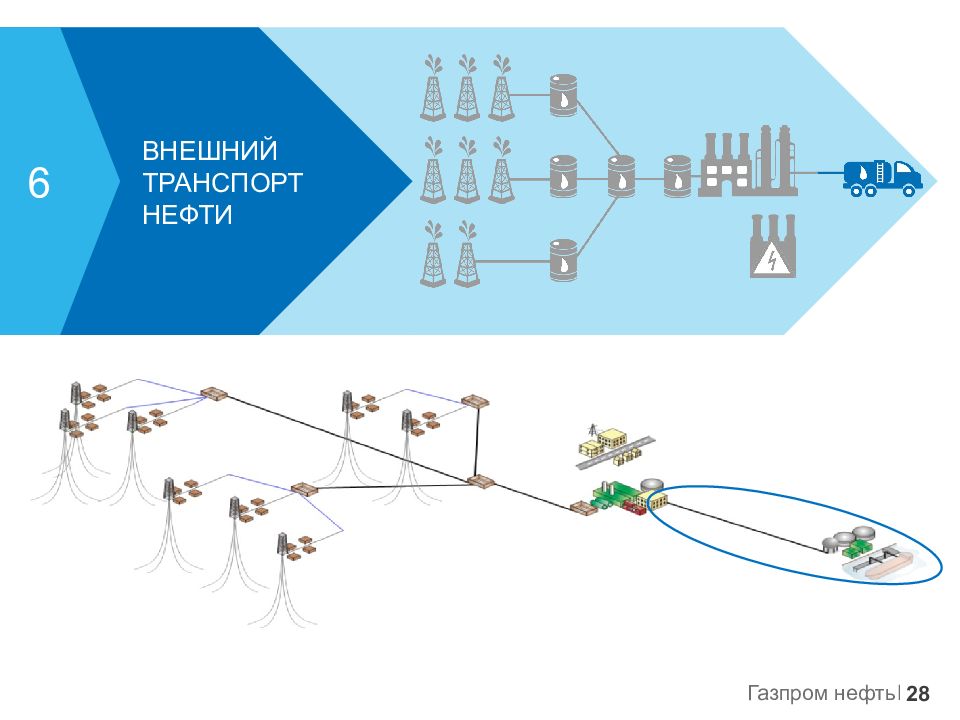

ВНЕШНИЙ ТРАНСПОРТ НЕФТИ 6
ОБЩИЕ СВЕДЕНИЯ О СИСТЕМАХ ВНЕШНЕГО ТРАНСПОРТА НЕФТИ 6.1 ТРУБОПРОВОДНАЯ СИСТЕМА ЖЕЛЕЗНОДОРОЖНЫЙ НЕФТЕНАЛИВНОЙ ПУНКТ (ЖД ННП) АВТОМОБИЛЬНЫЙ НЕФТЕНАЛИВНОЙ ПУНКТ РЕЧНОЙ/МОРСКОЙ ОТГРУЗОЧНЫЙ ТЕРМИНАЛЫ ГОД 1990 1995 2000 2005 2010 2011 2012 2013 ЭКСПЛУАТАЦИОННАЯ ДЛИНА, тыс.км 144 148 152 160 168 171 175 175 ОБЪЕМ ПЕРЕКАЧКИ, млн.т. 543 474 511 565 537 555 541 538 ОБЩАЯ ПРОТЯЖЕННОСТЬ НЕФТЕПРОВОДОВ

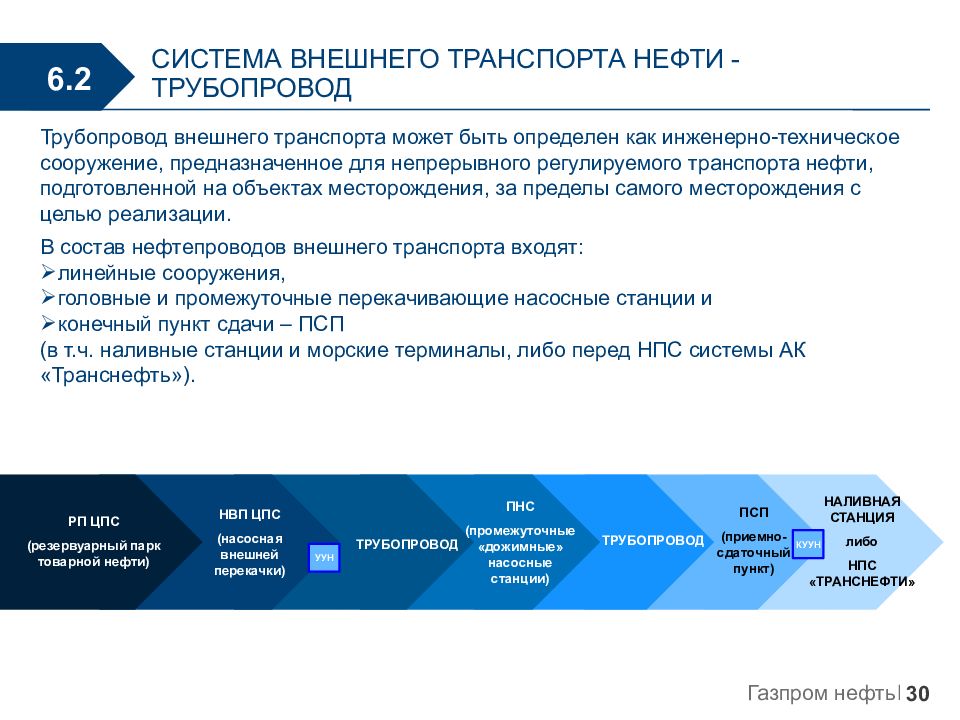

Трубопровод внешнего транспорта может быть определен как инженерно-техническое сооружение, предназначенное для непрерывного регулируемого транспорта нефти, подготовленной на объектах месторождения, за пределы самого месторождения с целью реализации. В состав нефтепроводов внешнего транспорта входят: линейные сооружения, головные и промежуточные перекачивающие насосные станции и конечный пункт сдачи – ПСП (в т.ч. наливные станции и морские терминалы, либо перед НПС системы АК « Транснефть »). СИСТЕМА ВНЕШНЕГО ТРАНСПОРТА НЕФТИ - ТРУБОПРОВОД 6.2 РП ЦПС (резервуарный парк товарной нефти) НВП ЦПС (насосная внешней перекачки) ТРУБОПРОВОД ПНС (промежуточные «дожимные» насосные станции) ТРУБОПРОВОД ПСП (приемно-сдаточный пункт) НАЛИВНАЯ СТАНЦИЯ либо НПС «ТРАНСНЕФТИ» УУН КУУН
РП ЦПС (резервуарный парк товарной нефти) НВП ЦПС (насосная внешней перекачки) ТРУБОПРОВОД ПНС (промежуточные «дожимные» насосные станции) ТРУБОПРОВОД ПСП (приемно-сдаточный пункт) НАЛИВНАЯ СТАНЦИЯ либо НПС «ТРАНСНЕФТИ» УУН КУУН Для сдачи нефти в конечном пункте (ПСП) необходимо выполнить условия принимающей стороны – ТЕХНИЧЕСКИЕ УСЛОВИЯ НА ПОДКЛЮЧЕНИЕ. В случае сдачи нефти в нефтепроводную систему ОАО АК « Транснефть » - типовые ТУ на подключение, которые включают ряд обязательных условий: Подключение только через НПС АК « Транснефть » ПСП на расстоянии не более 150 м от НПС АК « Транснефть » Наличие на ПСП 3-х суточного (от производительности трубопровода) запаса товарной нефти Коммерческий узел учета (система измерения количества и качества нефти с ТПУ) Стационарная аккредитованная химлаборатория Дистанционное управление секущей входной задвижкой из операторной АК « Транснефть » Полная автоматизация и телемеханизация ПСП с передачей данных в АК « Т ранснефть ». СИСТЕМА ВНЕШНЕГО ТРАНСПОРТА НЕФТИ - ТРУБОПРОВОД 6.2
ФАКТОРЫ, ВЛИЯЮЩИЕ НА ФОРМИРОВАНИЕ СИСТЕМЫ. ОГРАНИЧЕНИЯ ПО ПРИМЕНИМОСТИ ВАРИАНТОВ 6.3 ВАРИАНТ 1 Сдача нефти ОАО «АК « Транснефть » на НПС-2 ВАРИАНТ 2. Ж/ д транспорт, с последующей поставкой заводам по переработке нефти. ВАРИАНТ 3 Сдача нефти в конденсатопровод Сдача нефти ОАО «АК «Транснефть» на НПС-2 «Ямал». Ж/д транспорт, далее заводам по переработке нефти Сдача нефти в конденсатопровод на Сургутский ЗСК 5,246 млн.т/год 0,7 1,8 млн.т/год(2016г) 0 ПРОФИЛЬ ДОБЫЧИ (ПИК, ТЕМП РОСТА) ТОЧКИ СДАЧИ И ТРЕБОВАНИЯ В НИХ, В Т.Ч. ПО ВОЗМОЖНЫМ ОБЪЕМАМ ПРИЕМА НЕФТИ ГЕОГРАФИЧЕСКОЕ РАСПОЛОЖЕНИЕ (УДАЛЕННОСТЬ И ПР.) ЦЕНТРОВ ДОБЫЧИ, ПОДГОТОВКИ И СДАЧИ.

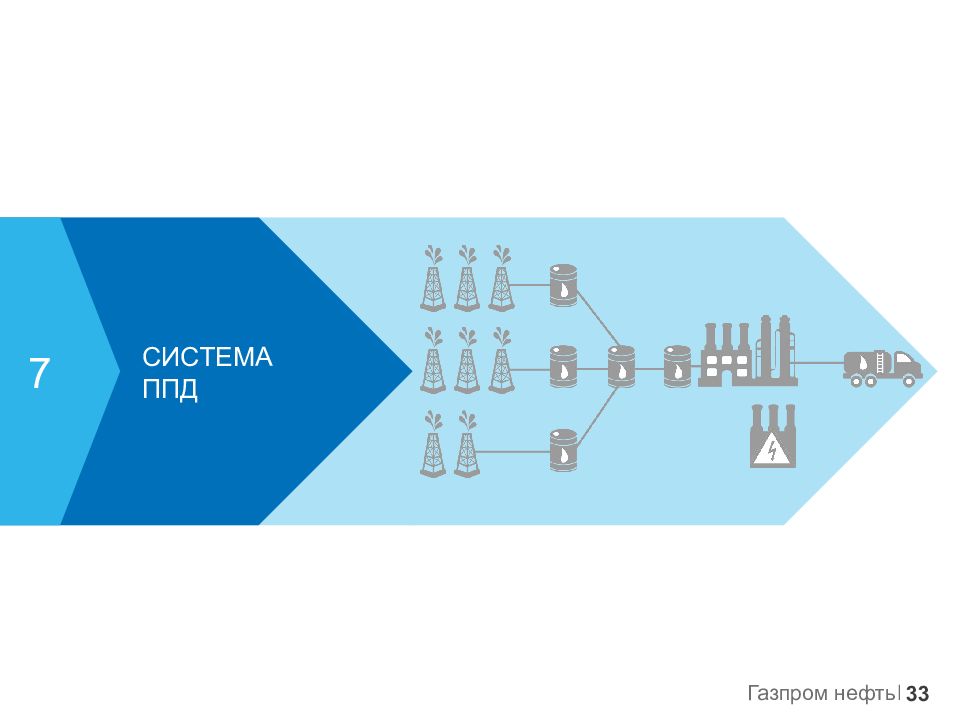

СИСТЕМА ППД 7
объемы закачки воды давление закачки т ребования к воде по составу и ФХС обеспечение систематических замеров приемистости скважин учет закачки воды как по каждой скважине герметичность и надежность эксплуатации возможность изменения режимов закачки проведение ГТМ ОБЩИЕ СВЕДЕНИЯ О СИСТЕМЕ ППД (ВОДА) 7.1 СИСТЕМА ППД ДОЛЖНА ОБЕСПЕЧИВАТЬ В РОССИИ ПОДДЕРЖАНИЕ ПЛАСТОВОГО ДАВЛЕНИЯ ЗАВОДНЕНИЕМ ЯВЛЯЕТСЯ ОДНИМ ИЗ ОСНОВНЫХ ВИДОВ ВОЗДЕЙСТВИЯ НА НЕФТЕПРОДУКТИВНЫЕ ПЛАСТЫ. ВЫСОКОНАПОРНЫЕ ВОДОВОДЫ БГ (БРВ) НАГНЕТАТЕЛЬНЫЕ СКВАЖИНЫ БКНС СПВ (система подготовки воды) УПСВ (резервуар пластовой воды) СТАНЦИИ ВОДОПОДЪЕМА ВОДОЗАБОР (с системой подготовки) НИЗКОНАПОРНЫЕ ВОДОВОДЫ Особые способы ППД путем закачки воды: Пар Горячая вода Раствор ПАВ Раствор полимеров Водогазовая смесь и другие…
ТЕХНОЛОГИИ ППД 7.2 ПАР ГОРЯЧАЯ ВОДА РАСТВОР ПАВ РАСТВОР ПОЛИМЕРОВ ВОДОГАЗОВАЯ СМЕСЬ …
СМЕШАННАЯ СИСТЕМА ППД ЦЕНТРАЛИЗОВАННАЯ СИСТЕМА ППД СИСТЕМА ВНУТРИКУСТОВОЙ ЗАКАЧКИ ВАРИАНТЫ ОРГАНИЗАЦИИ СИСТЕМЫ ППД НА МЕСТОРОЖДЕНИИ 7.3 КНС ЦПС Высоконапорные водоводы к кустам скважин КНС ДНС с УПСВ Куст погл. скв Высоконапорные водоводы к кустам скважин Куст погл. скв КНС ЦПС КНС ДНС с УПСВ Куст погл. скв Куст погл. скв ППД из скв. в скв. ППД из скв. в скв. КНС ЦПС КНС ДНС с УПСВ Куст погл. скв Куст погл. скв Высоконапорные водоводы к кустам скважин Высоконапорные водоводы к кустам скважин ППД из скв. в скв.

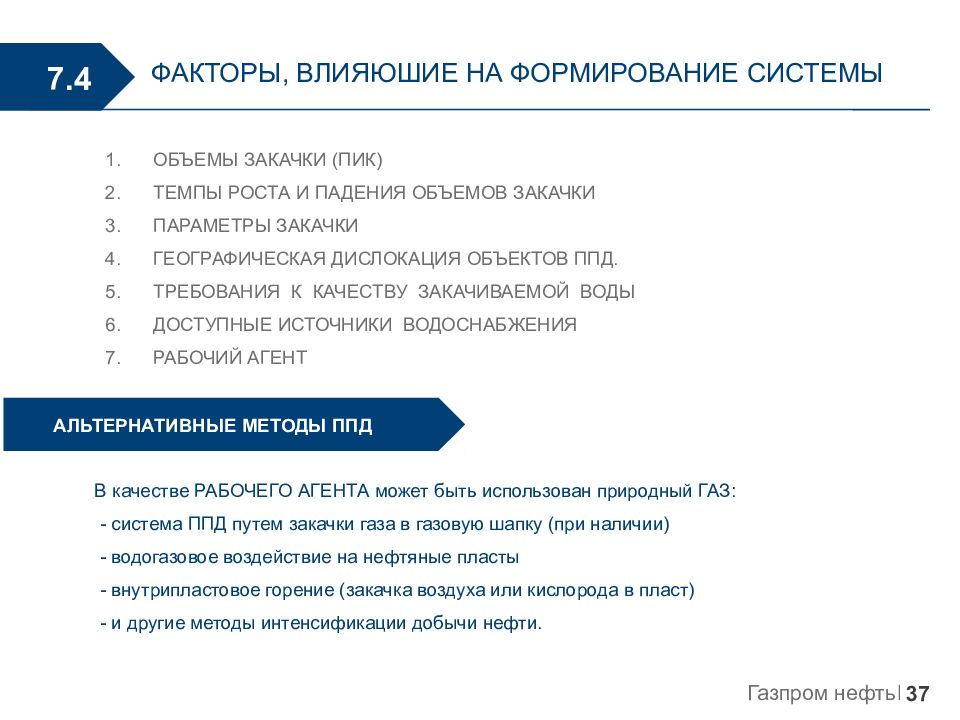

ОБЪЕМЫ ЗАКАЧКИ (ПИК) ТЕМПЫ РОСТА И ПАДЕНИЯ ОБЪЕМОВ ЗАКАЧКИ ПАРАМЕТРЫ ЗАКАЧКИ ГЕОГРАФИЧЕСКАЯ ДИСЛОКАЦИЯ ОБЪЕКТОВ ППД. ТРЕБОВАНИЯ К КАЧЕСТВУ ЗАКАЧИВАЕМОЙ ВОДЫ ДОСТУПНЫЕ ИСТОЧНИКИ ВОДОСНАБЖЕНИЯ РАБОЧИЙ АГЕНТ ФАКТОРЫ, ВЛИЯЮШИЕ НА ФОРМИРОВАНИЕ СИСТЕМЫ 7.4 В качестве РАБОЧЕГО АГЕНТА может быть использован природный ГАЗ: - система ППД путем закачки газа в газовую шапку (при наличии) - водогазовое воздействие на нефтяные пласты - внутрипластовое горение (закачка воздуха или кислорода в пласт) - и другие методы интенсификации добычи нефти. АЛЬТЕРНАТИВНЫЕ МЕТОДЫ ППД

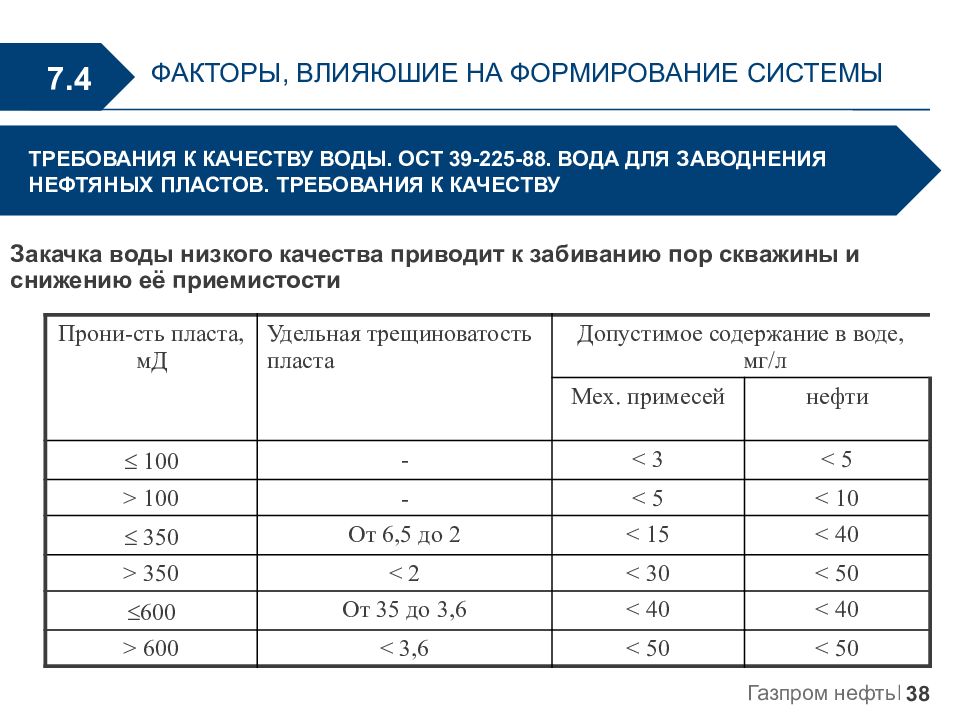

ФАКТОРЫ, ВЛИЯЮШИЕ НА ФОРМИРОВАНИЕ СИСТЕМЫ 7.4 ТРЕБОВАНИЯ К КАЧЕСТВУ ВОДЫ. ОСТ 39-225-88. ВОДА ДЛЯ ЗАВОДНЕНИЯ НЕФТЯНЫХ ПЛАСТОВ. ТРЕБОВАНИЯ К КАЧЕСТВУ Закачка воды низкого качества приводит к забиванию пор скважины и снижению её приемистости Прони-сть пласта, мД Удельная трещиноватость пласта Допустимое содержание в воде, мг/л Мех. примесей нефти 100 - < 3 < 5 > 100 - < 5 < 10 350 От 6,5 до 2 < 15 < 40 > 350 < 2 < 30 < 50 600 От 35 до 3,6 < 40 < 40 > 600 < 3,6 < 50 < 50

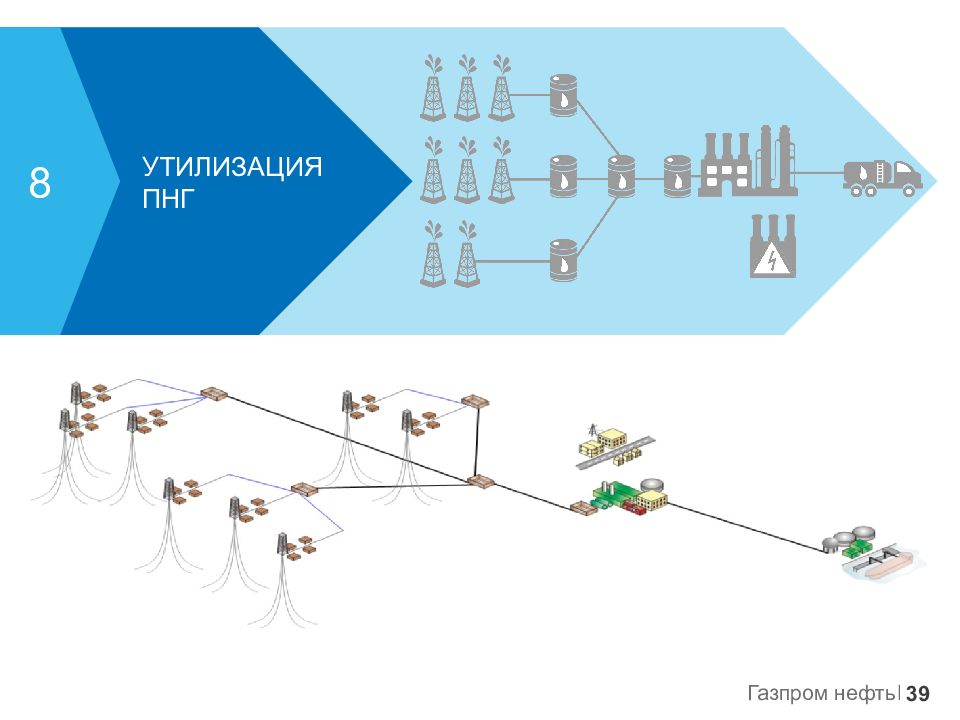

УТИЛИЗАЦИЯ ПНГ 8
ЕЖЕГОДНО В РОССИИ ИЗВЛЕКАЕТСЯ 55 МЛРД. М3 ПНГ, ИЗ НИХ — 20-25 МЛРД. М3 СЖИГАЕТСЯ; 15-20 МЛРД. М3 ПОПАДАЕТ НА ПЕРЕРАБОТКУ БОЛЬШЕ ВСЕГО ГАЗА СЖИГАЕТСЯ В ТРУДНОДОСТУПНЫХ МЕСТАХ ДОБЫЧИ НЕФТИ – В ВОСТОЧНОЙ И ЗАПАДНОЙ СИБИРИ Многочисленность и разобщенность ДНС на месторождениях Удаленность ДНС от ГПЗ и других потребителей газа Невозможность осуществления квалифицированных процессов переработки газа непосредственно на ДНС, в частности, из-за неравномерности поступления и свойств «сырья» Нерентабельность строительства и эксплуатации газопроводных сетей ДНС - ГПЗ на нефтяных месторождениях Для собственных нужд ДНС при газовом факторе 50-100 можно потребить не более 20-25% объема сепарированного газа. ПРИЧИНЫ СЖИГАНИЯ ГАЗА НА ДНС ОБЩИЕ СВЕДЕНИЯ О ПРОБЛЕМЕ УТИЛИЗАЦИИ ПНГ 8.1 219-ФЗ о внесении изменений в федеральный закон «Об охране окружающей среды» УВЕЛИЧЕНИЕ ШТРАФОВ ЗА СВЕРХНОРМАТИВНЫЕ ВЫБРОСЫ В 100 РАЗ С 01.01.2020 г.
ПРИМЕР РАСЧЕТА ШТРАФОВ СИСТЕМА ШТРАФОВ ЛИЦЕНЗИОННОЕ СОГЛАШЕНИЕ НА ПОЛЬЗОВАНИЕ НЕДРАМИ ТРЕБУЕТ ОТ ДОБЫВАЮЩИХ КОМПАНИЙ ПЕРЕРАБАТЫВАТЬ НЕ МЕНЕЕ 95% ДОБЫВАЕМОГО ИЗ СКВАЖИН ПОПУТНОГО ГАЗА (НОРМАТИВНЫЕ ПОТЕРИ ГАЗА НЕ ДОЛЖНЫ ПРЕВЫШАТЬ 5%) ПОЛОЖИТЕЛЬНЫЕ РЕШЕНИЯ С 1 января 2013 г. были увеличены штрафные санкции за сверхнормативное сжигание ПНГ. Если в 2012 году для промыслов, оснащенных приборами учета фактического объема сжигаемого на факельных установках газа, действовал повышающий коэффициент 4,5, то с 1 января 2013 года этот коэффициент был увеличен до 12. Таким образом, штрафные санкции одномоментно выросли в 2,7 раз. С 1 января 2013 года вступили в силу поправки в закон «О газоснабжении», которые предоставили приоритетный доступ к свободным мощностям газотранспортных и газораспределительных систем поставщикам сухого отбензиненного газа, выработанного из ПНГ. ТРЕБОВАНИЯ ЗАКОНОДАТЕЛЬСТВА В ЧАСТИ УТИЛИЗАЦИИ ПНГ 8.2 ГОД 2014 2015 2016 Объем сжигания ПНГ, тыс.м3 1 330,90 1 162,74 793,41 Размер платы за сжигание, тыс.руб. 5 218 191,4 3 389 593,5 637 087,6

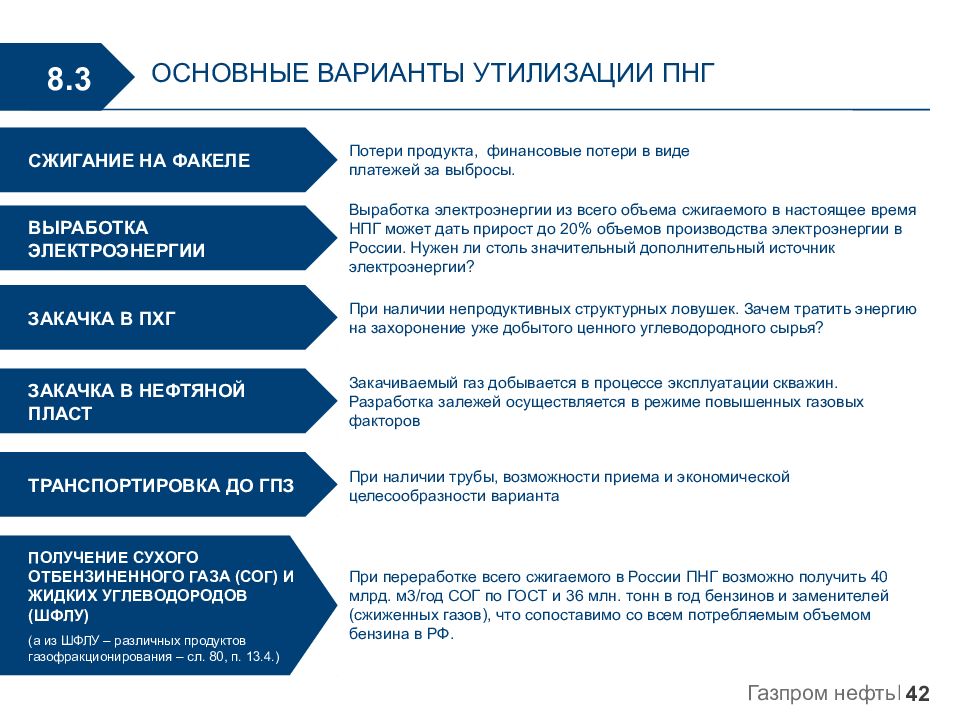

ОСНОВНЫЕ ВАРИАНТЫ УТИЛИЗАЦИИ ПНГ 8.3 СЖИГАНИЕ НА ФАКЕЛЕ ВЫРАБОТКА ЭЛЕКТРОЭНЕРГИИ ЗАКАЧКА В ПХГ ЗАКАЧКА В НЕФТЯНОЙ ПЛАСТ ТРАНСПОРТИРОВКА ДО ГПЗ ПОЛУЧЕНИЕ СУХОГО ОТБЕНЗИНЕННОГО ГАЗА (СОГ) И ЖИДКИХ УГЛЕВОДОРОДОВ (ШФЛУ) (а из ШФЛУ – различных продуктов газофракционирования – сл. 80, п. 13.4.) Потери продукта, финансовые потери в виде платежей за выбросы. Выработка электроэнергии из всего объема сжигаемого в настоящее время НПГ может дать прирост до 20% объемов производства электроэнергии в России. Нужен ли столь значительный дополнительный источник электроэнергии? При наличии непродуктивных структурных ловушек. Зачем тратить энергию на захоронение уже добытого ценного углеводородного сырья? Закачиваемый газ добывается в процессе эксплуатации скважин. Разработка залежей осуществляется в режиме повышенных газовых факторов При наличии трубы, возможности приема и экономической целесообразности варианта При переработке всего сжигаемого в России ПНГ возможно получить 40 млрд. м3/год СОГ по ГОСТ и 36 млн. тонн в год бензинов и заменителей (сжиженных газов), что сопоставимо со всем потребляемым объемом бензина в РФ.

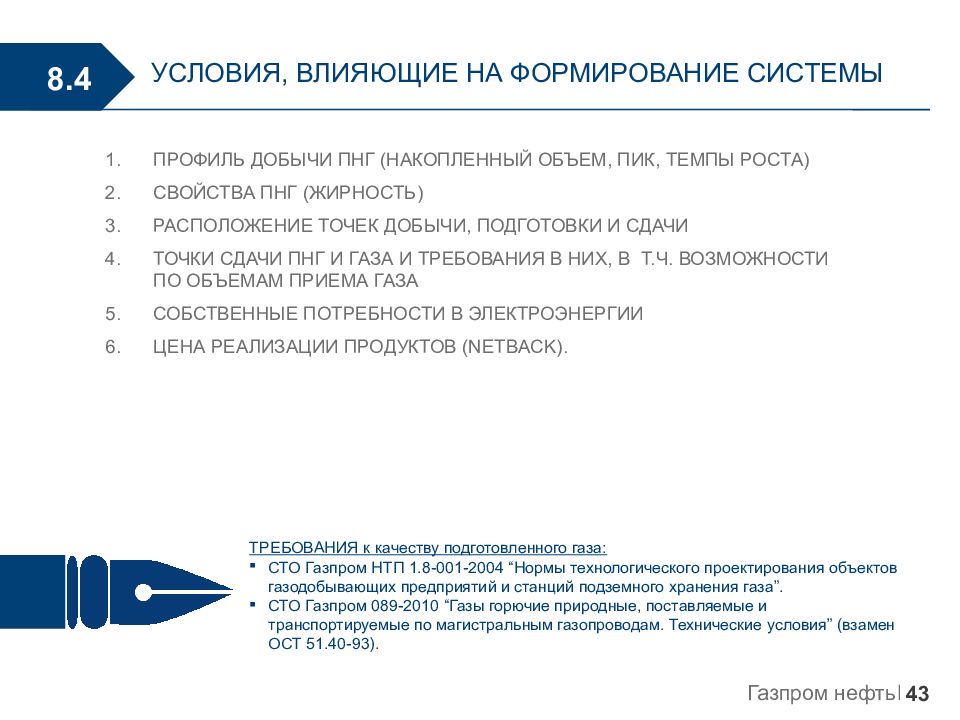

ТРЕБОВАНИЯ к качеству подготовленного газа: СТО Газпром НТП 1.8-001-2004 “Нормы технологического проектирования объектов газодобывающих предприятий и станций подземного хранения газа”. СТО Газпром 089-2010 “Газы горючие природные, поставляемые и транспортируемые по магистральным газопроводам. Технические условия” (взамен ОСТ 51.40-93). ПРОФИЛЬ ДОБЫЧИ ПНГ (НАКОПЛЕННЫЙ ОБЪЕМ, ПИК, ТЕМПЫ РОСТА) СВОЙСТВА ПНГ (ЖИРНОСТЬ) РАСПОЛОЖЕНИЕ ТОЧЕК ДОБЫЧИ, ПОДГОТОВКИ И СДАЧИ ТОЧКИ СДАЧИ ПНГ И ГАЗА И ТРЕБОВАНИЯ В НИХ, В Т.Ч. ВОЗМОЖНОСТИ ПО ОБЪЕМАМ ПРИЕМА ГАЗА СОБСТВЕННЫЕ ПОТРЕБНОСТИ В ЭЛЕКТРОЭНЕРГИИ ЦЕНА РЕАЛИЗАЦИИ ПРОДУКТОВ (NETBACK). УСЛОВИЯ, ВЛИЯЮЩИЕ НА ФОРМИРОВАНИЕ СИСТЕМЫ 8.4

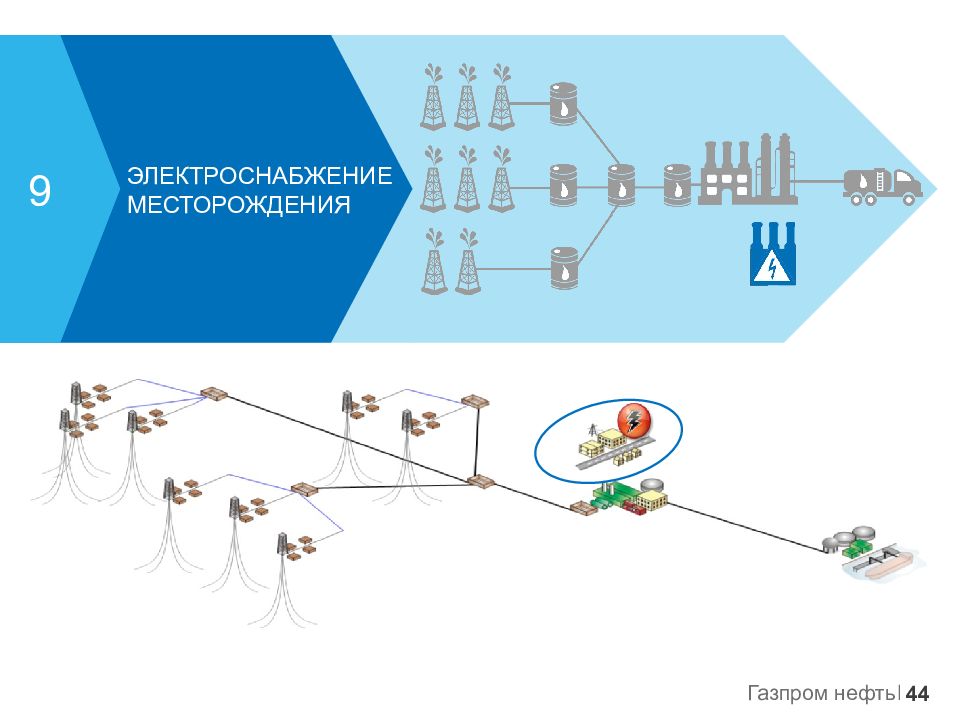

15 ЭЛЕКТРОСНАБЖЕНИЕ МЕСТОРОЖДЕНИЯ 9
Необходимое количество резервных агрегатов на ЭСН: При отсутствии резервного источника питания со стороны энергосистемы (внешнего источника электроснабжения), принимается: N уст ≥ N раб+ N рез2 При наличии резервного источника питания со стороны энергосистемы, принимается: N уст ≥ N раб+ N рез1 ОБЩИЕ СВЕДЕНИЯ О СИСТЕМЕ ЭЛЕКТРОСНАБЖЕНИЯ 9.1 СИСТЕМА ЦЕНТРАЛИЗОВАННОГО ЭЛЕКТРОСНАБЖЕНИЯ (ЭНЕРГОСИСТЕМА) это совокупность электростанций, электрических и вспомогательных устройств, соединенных между собой и связанных общностью режимов в непрерывном процессе производства, преобразования, передачи и распределения электрической энергии при общем управлении этим режимом. АВТОНОМНАЯ ЭНЕРГОСИСТЕМА Энергосистема, не имеющая связей с централизованной системой электроснабжения, работающая на собственную электрическую нагрузку. ЭЛЕКТРОСТАНЦИЯ Энергоустановка, предназначенная для производства электрической энергии, состоящая из строительной части, оборудования для предобразования различных видов энергии в электрическую, вспомогательного оборудования и электрических распределительных устройств.

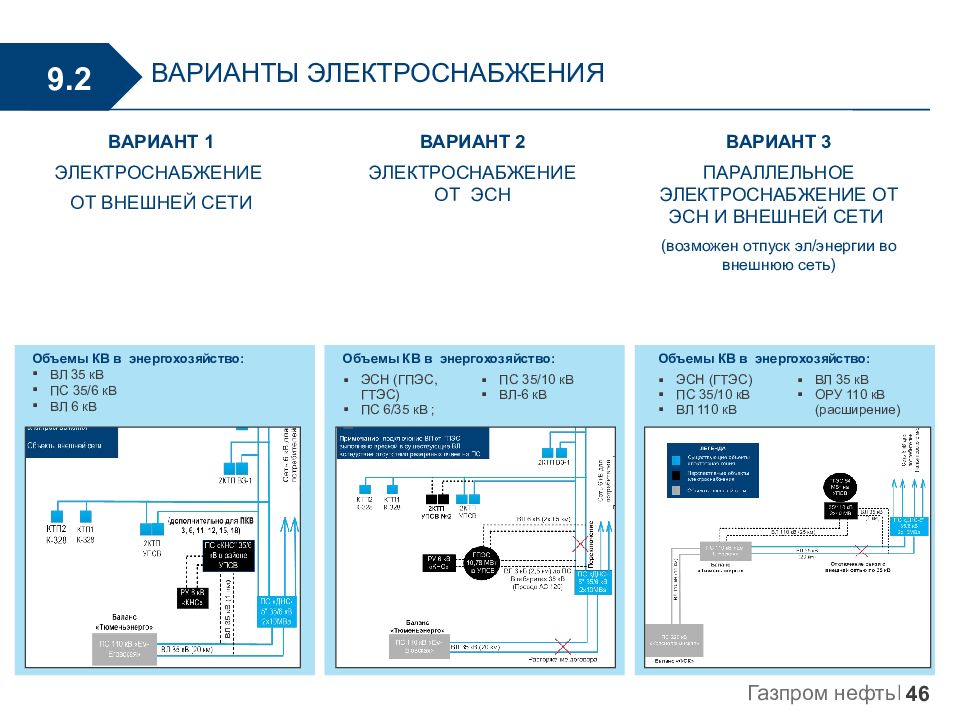

ВАРИАНТЫ ЭЛЕКТРОСНАБЖЕНИЯ 9.2 Объемы КВ в энергохозяйство : ВЛ 35 кВ ПС 35/6 кВ ВЛ 6 кВ Объемы КВ в энергохозяйство : ЭСН (ГПЭС, ГТЭС) ПС 6/35 кВ ; ПС 35/10 кВ ВЛ-6 кВ Объемы КВ в энергохозяйство : ЭСН (ГТЭС) ПС 35/10 кВ ВЛ 110 кВ ВЛ 35 кВ ОРУ 110 кВ (расширение) ВАРИАНТ 1 ЭЛЕКТРОСНАБЖЕНИЕ ОТ ВНЕШНЕЙ СЕТИ ВАРИАНТ 2 ЭЛЕКТРОСНАБЖЕНИЕ ОТ ЭСН ВАРИАНТ 3 ПАРАЛЛЕЛЬНОЕ ЭЛЕКТРОСНАБЖЕНИЕ ОТ ЭСН И ВНЕШНЕЙ СЕТИ (возможен отпуск эл /энергии во внешнюю сеть)

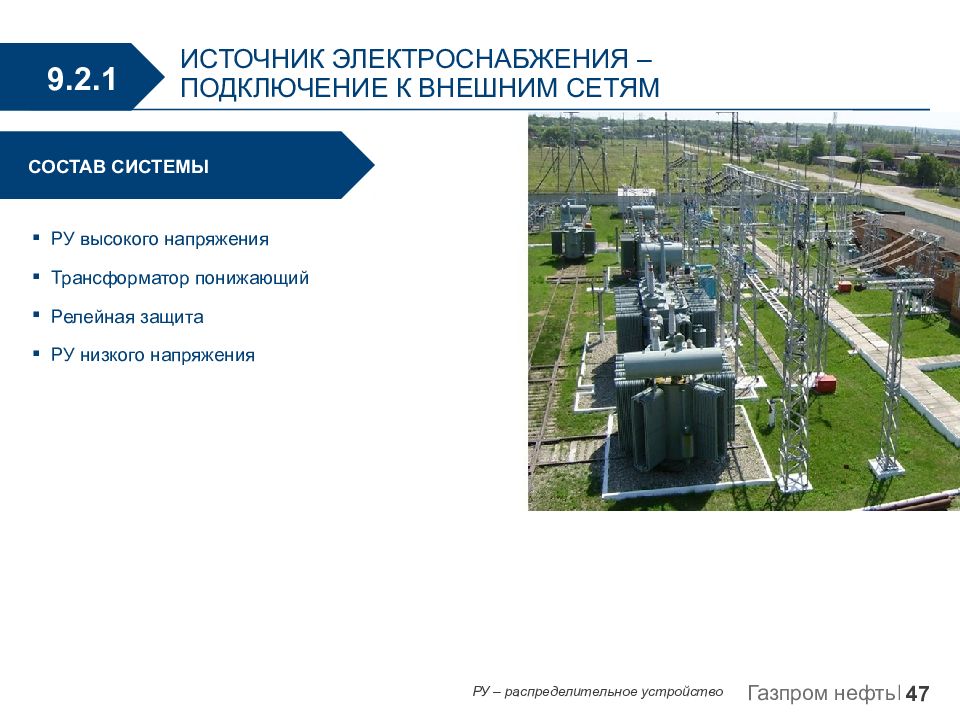

РУ – распределительное устройство ИСТОЧНИК ЭЛЕКТРОСНАБЖЕНИЯ – ПОДКЛЮЧЕНИЕ К ВНЕШНИМ СЕТЯМ 9.2.1 СОСТАВ СИСТЕМЫ РУ высокого напряжения Трансформатор понижающий Релейная защита РУ низкого напряжения
Топливный газ ИСТОЧНИК ЭЛЕКТРОСНАБЖЕНИЯ – ГТЭС 9.2.2 ГАЗОТУРБИННЫЕ ЭЛЕКТРОСТАНЦИИ Топливный газ Принцип действия турбинного привода – вращение турбины продуктами горения сжатой газовоздушной смеси. Единичная мощность газотурбинных установок имеет широкий диапазон, начиная с 0,5 МВт и до 300 МВт (ограничения – только по транспортным габаритам) КПД электрический 35 %. ПРОИЗВОДИТЕЛИ: Rolls-Royce Mitsubishi ОАО «Авиадвигатель » ( 2,5-23МВт ) Сатурн Газовые турбины Сименс ( 5,25-47МВт) Солар ( 1,2-21,7МВт ) Мотор Сич (1-7,8МВт)
ИСТОЧНИК ЭЛЕКТРОСНАБЖЕНИЯ – ГПЭС 9.2.3 ГАЗОПОРШНЕВЫЕ ЭЛЕКТРОСТАНЦИИ Газопоршневые электростанции состоят из двигателя, который работает на газовом топливе и синхронного генератора, который вырабатывает электричество. Принцип работы газопоршневой электростанции заключается в том, что газ, сгорая в камере сгорания, передает энергию группе поршней, которые при помощи коленчатого вала передают энергию генератору. Единичная мощность электрическая ГПЭС - от 10 до 8500 кВт. КПД электрический 35%. Расход топлива: 30-2000 нм3/ч. ПРОИЗВОДИТЕЛИ: FG Wilson, Deutz Cummins Caterpillar MAN ЯМЗ «АЛТАЙ-ДИЗЕЛЬЭНЕРГО» Рыбинсккомплекс Барнаултрансмаш
ОБЪЕКТЫ ВСПОМОГАТЕЛЬНОЙ ИНФРАСТРУКТУРЫ 17 11

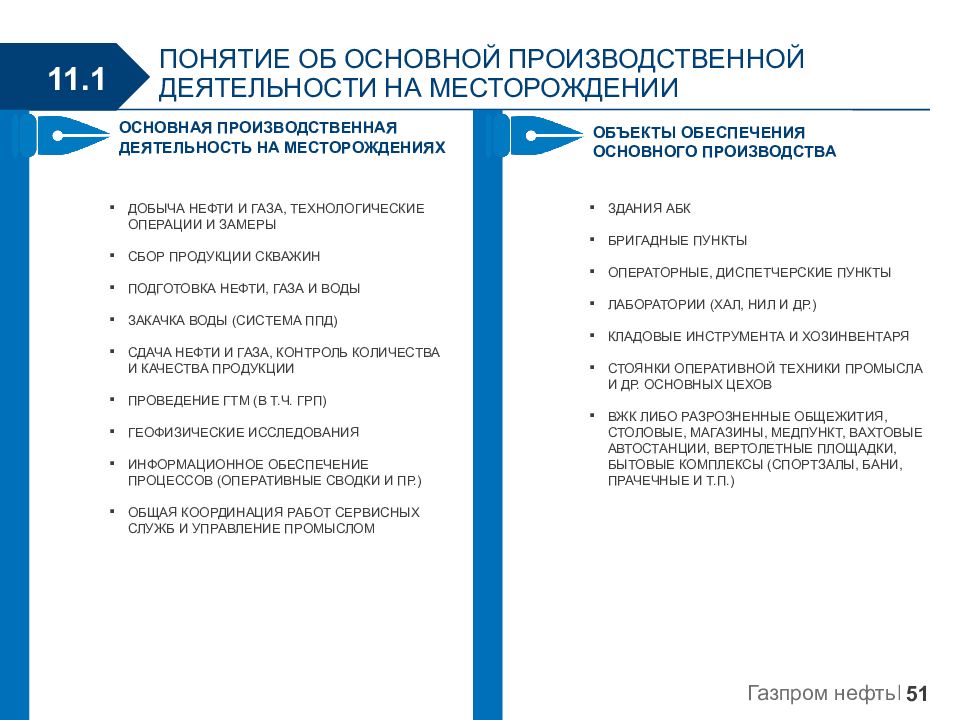

ПОНЯТИЕ ОБ ОСНОВНОЙ ПРОИЗВОДСТВЕННОЙ ДЕЯТЕЛЬНОСТИ НА МЕСТОРОЖДЕНИИ 11.1 ОСНОВНАЯ ПРОИЗВОДСТВЕННАЯ ДЕЯТЕЛЬНОСТЬ НА МЕСТОРОЖДЕНИЯХ ОБЪЕКТЫ ОБЕСПЕЧЕНИЯ ОСНОВНОГО ПРОИЗВОДСТВА ДОБЫЧА НЕФТИ И ГАЗА, ТЕХНОЛОГИЧЕСКИЕ ОПЕРАЦИИ И ЗАМЕРЫ СБОР ПРОДУКЦИИ СКВАЖИН ПОДГОТОВКА НЕФТИ, ГАЗА И ВОДЫ ЗАКАЧКА ВОДЫ (СИСТЕМА ППД) СДАЧА НЕФТИ И ГАЗА, КОНТРОЛЬ КОЛИЧЕСТВА И КАЧЕСТВА ПРОДУКЦИИ ПРОВЕДЕНИЕ ГТМ (В Т.Ч. ГРП) ГЕОФИЗИЧЕСКИЕ ИССЛЕДОВАНИЯ ИНФОРМАЦИОННОЕ ОБЕСПЕЧЕНИЕ ПРОЦЕССОВ (ОПЕРАТИВНЫЕ СВОДКИ И ПР.) ОБЩАЯ КООРДИНАЦИЯ РАБОТ СЕРВИСНЫХ СЛУЖБ И УПРАВЛЕНИЕ ПРОМЫСЛОМ ЗДАНИЯ АБК БРИГАДНЫЕ ПУНКТЫ ОПЕРАТОРНЫЕ, ДИСПЕТЧЕРСКИЕ ПУНКТЫ ЛАБОРАТОРИИ (ХАЛ, НИЛ И ДР.) КЛАДОВЫЕ ИНСТРУМЕНТА И ХОЗИНВЕНТАРЯ СТОЯНКИ ОПЕРАТИВНОЙ ТЕХНИКИ ПРОМЫСЛА И ДР. ОСНОВНЫХ ЦЕХОВ ВЖК ЛИБО РАЗРОЗНЕННЫЕ ОБЩЕЖИТИЯ, СТОЛОВЫЕ, МАГАЗИНЫ, МЕДПУНКТ, ВАХТОВЫЕ АВТОСТАНЦИИ, ВЕРТОЛЕТНЫЕ ПЛОЩАДКИ, БЫТОВЫЕ КОМПЛЕКСЫ (СПОРТЗАЛЫ, БАНИ, ПРАЧЕЧНЫЕ И Т.П.)

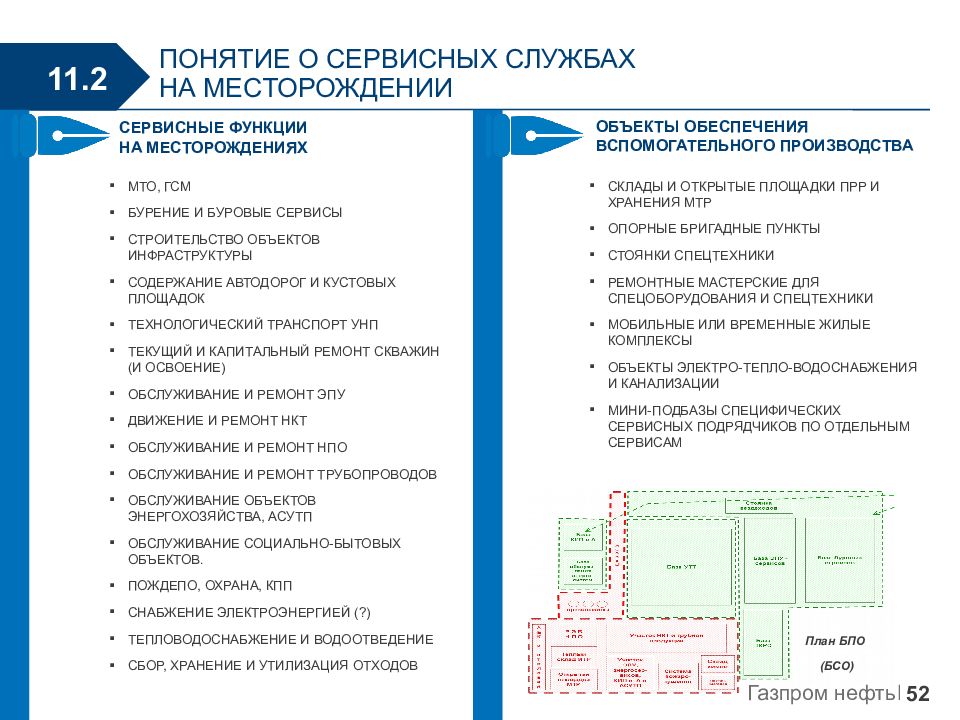

ПОНЯТИЕ О СЕРВИСНЫХ СЛУЖБАХ НА МЕСТОРОЖДЕНИИ 11.2 СЕРВИСНЫЕ ФУНКЦИИ НА МЕСТОРОЖДЕНИЯХ ОБЪЕКТЫ ОБЕСПЕЧЕНИЯ ВСПОМОГАТЕЛЬНОГО ПРОИЗВОДСТВА МТО, ГСМ БУРЕНИЕ И БУРОВЫЕ СЕРВИСЫ СТРОИТЕЛЬСТВО ОБЪЕКТОВ ИНФРАСТРУКТУРЫ СОДЕРЖАНИЕ АВТОДОРОГ И КУСТОВЫХ ПЛОЩАДОК ТЕХНОЛОГИЧЕСКИЙ ТРАНСПОРТ УНП ТЕКУЩИЙ И КАПИТАЛЬНЫЙ РЕМОНТ СКВАЖИН (И ОСВОЕНИЕ) ОБСЛУЖИВАНИЕ И РЕМОНТ ЭПУ ДВИЖЕНИЕ И РЕМОНТ НКТ ОБСЛУЖИВАНИЕ И РЕМОНТ НПО ОБСЛУЖИВАНИЕ И РЕМОНТ ТРУБОПРОВОДОВ ОБСЛУЖИВАНИЕ ОБЪЕКТОВ ЭНЕРГОХОЗЯЙСТВА, АСУТП ОБСЛУЖИВАНИЕ СОЦИАЛЬНО-БЫТОВЫХ ОБЪЕКТОВ. ПОЖДЕПО, ОХРАНА, КПП СНАБЖЕНИЕ ЭЛЕКТРОЭНЕРГИЕЙ (?) ТЕПЛОВОДОСНАБЖЕНИЕ И ВОДООТВЕДЕНИЕ СБОР, ХРАНЕНИЕ И УТИЛИЗАЦИЯ ОТХОДОВ СКЛАДЫ И ОТКРЫТЫЕ ПЛОЩАДКИ ПРР И ХРАНЕНИЯ МТР ОПОРНЫЕ БРИГАДНЫЕ ПУНКТЫ СТОЯНКИ СПЕЦТЕХНИКИ РЕМОНТНЫЕ МАСТЕРСКИЕ ДЛЯ СПЕЦОБОРУДОВАНИЯ И СПЕЦТЕХНИКИ МОБИЛЬНЫЕ ИЛИ ВРЕМЕННЫЕ ЖИЛЫЕ КОМПЛЕКСЫ ОБЪЕКТЫ ЭЛЕКТРО-ТЕПЛО-ВОДОСНАБЖЕНИЯ И КАНАЛИЗАЦИИ МИНИ-ПОДБАЗЫ СПЕЦИФИЧЕСКИХ СЕРВИСНЫХ ПОДРЯДЧИКОВ ПО ОТДЕЛЬНЫМ СЕРВИСАМ План БПО (БСО)

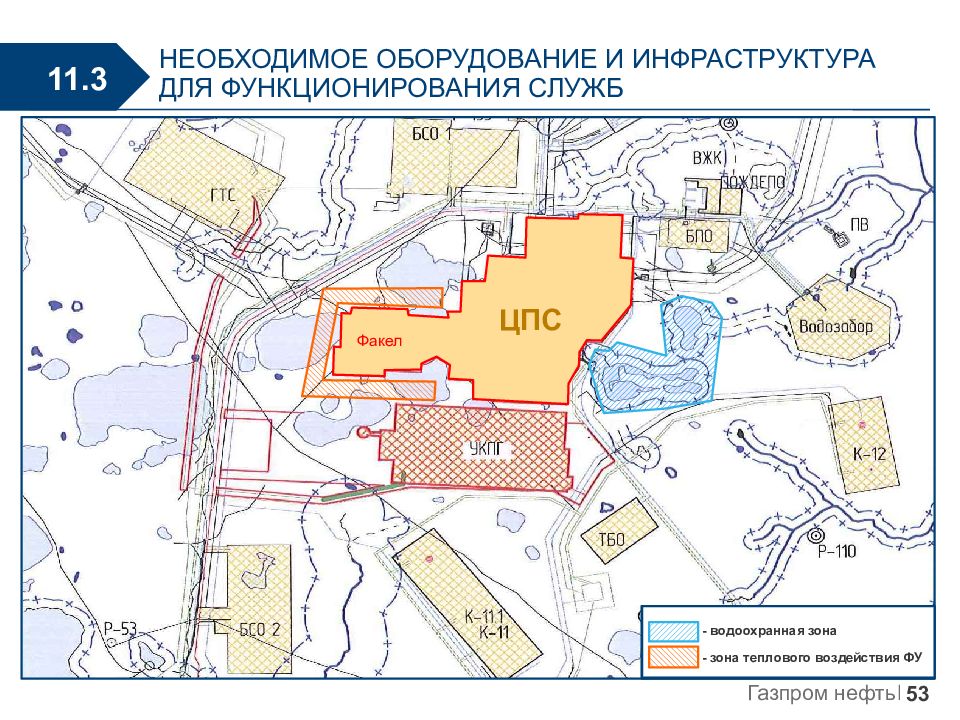

ЦПС Факел - водоохранная зона - зона теплового воздействия ФУ НЕОБХОДИМОЕ ОБОРУДОВАНИЕ И ИНФРАСТРУКТУРА ДЛЯ ФУНКЦИОНИРОВАНИЯ СЛУЖБ 11.3

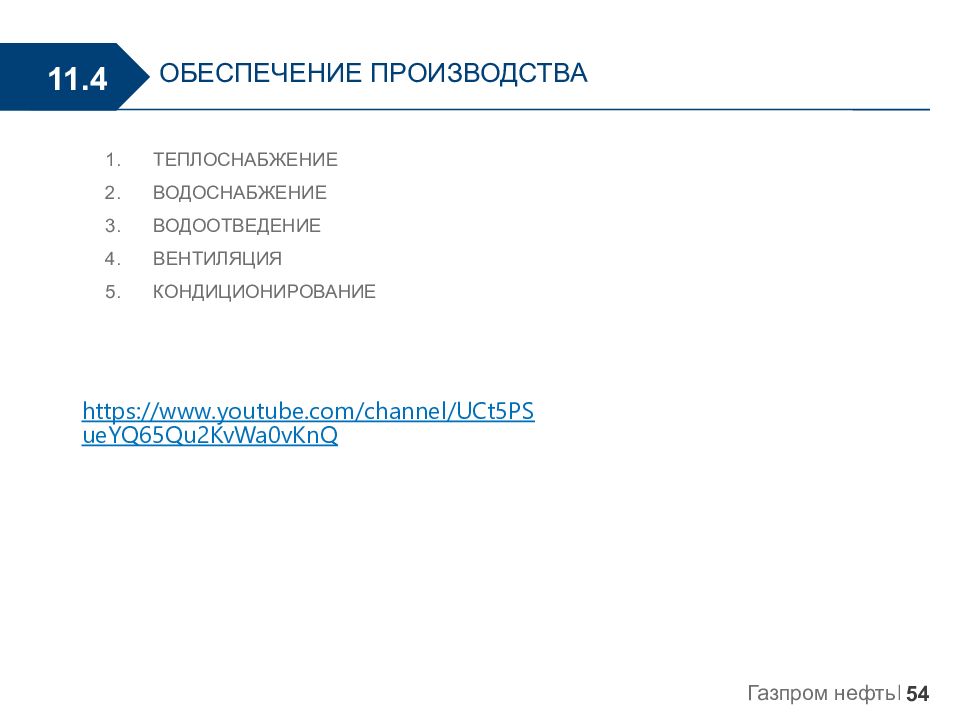

ОБЕСПЕЧЕНИЕ ПРОИЗВОДСТВА 11.4 ТЕПЛОСНАБЖЕНИЕ ВОДОСНАБЖЕНИЕ ВОДООТВЕДЕНИЕ ВЕНТИЛЯЦИЯ КОНДИЦИОНИРОВАНИЕ https://www.youtube.com/channel/UCt5PSueYQ65Qu2KvWa0vKnQ

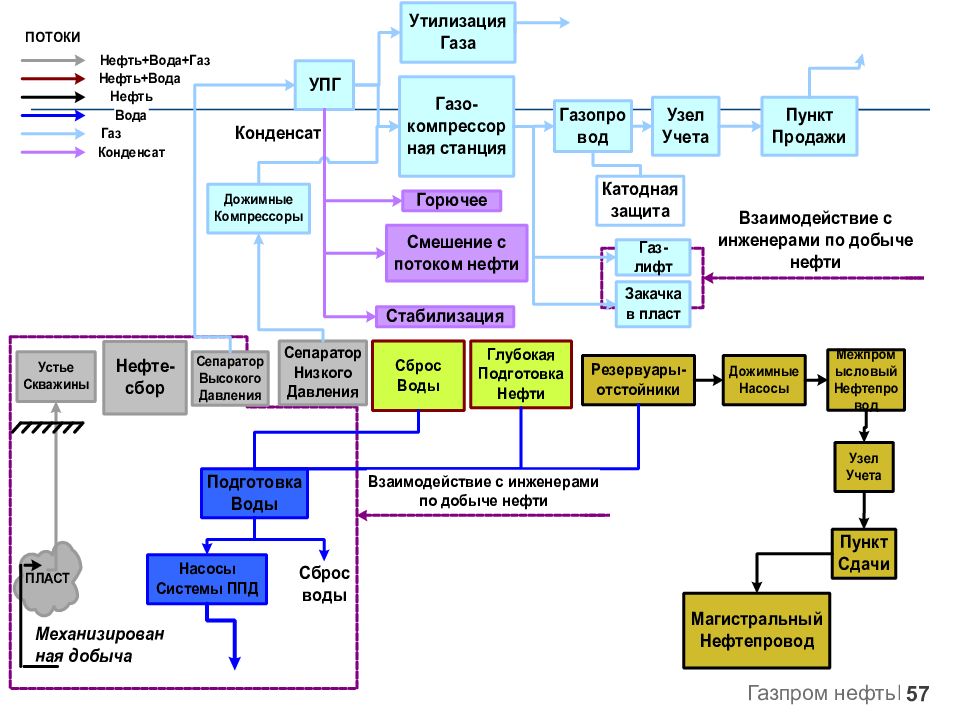

Концептуальное проектирование обустройства Выбор сеток скважин Оптимизация профилей Оптимизация профилей Корректировка концептуальных решений Корректировка концептуальных решений Сроки строительства Корректировка профилей Технико-экономическая оценка вариантов разработки и обустройства Концептуальные решения по разработке Концептуальные решения по разработке Учитывают факторы ГиР Учитывают факторы ГиР и обустройства Полное соответствие концептуальных решений по разработке и обустройству Трудозатраты на итерационную оптимизацию и адаптацию концептуальных решений по разработке и обустройству ИНТЕГРИРОВАННЫЙ ПОДХОД К КОНЦЕПТУАЛЬНОМУ ПРОЕКТИРОВАНИЮ Концептуальное проектирование разработки Кустование скважин График бурения Ограничения по пропускной способности инфраструктуры Возможности утилизации ПНГ, реализации газа Возможности по обеспечению ППД

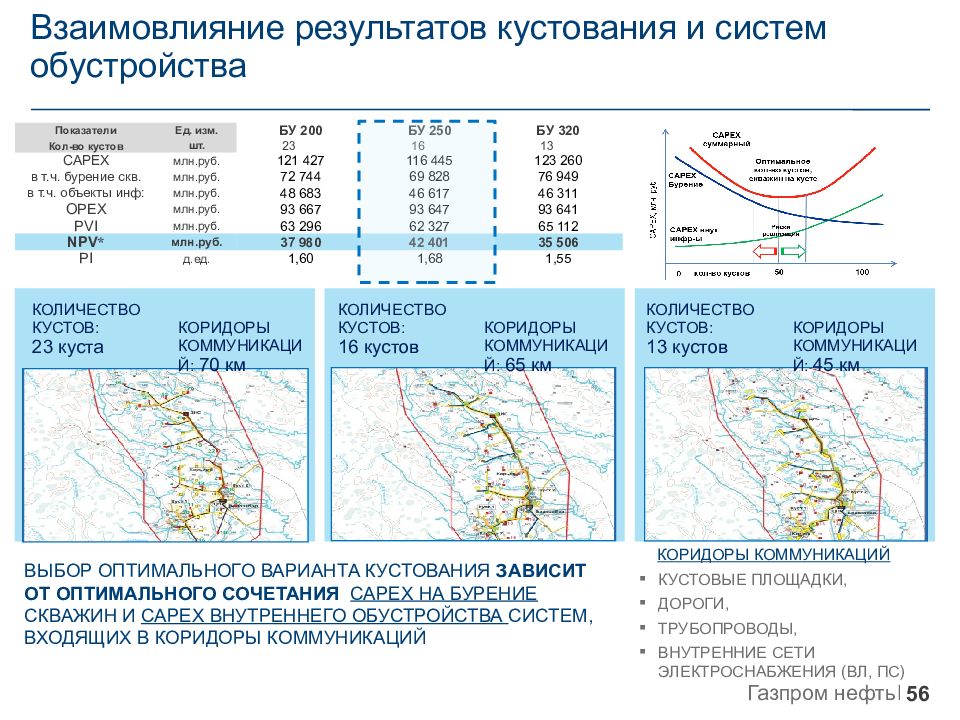

КОЛИЧЕСТВО КУСТОВ: 23 куста КОРИДОРЫ КОММУНИКАЦИЙ: 70 км Показатели Ед. изм. БУ 200 БУ 250 БУ 320 Кол-во кустов шт. 23 16 13 CAPEX млн.руб. 121 427 116 445 123 260 в т.ч. бурение скв. млн.руб. 72 744 69 828 76 949 в т.ч. объекты инф: млн.руб. 48 683 46 617 46 311 OPEX млн.руб. 93 667 93 647 93 641 PVI млн.руб. 63 296 62 327 65 112 NPV * млн.руб. 37 980 42 401 35 506 PI д.ед. 1,60 1,68 1,55 КОЛИЧЕСТВО КУСТОВ: 16 кустов КОРИДОРЫ КОММУНИКАЦИЙ: 65 км КОЛИЧЕСТВО КУСТОВ: 13 кустов КОРИДОРЫ КОММУНИКАЦИЙ: 45 км ВЫБОР ОПТИМАЛЬНОГО ВАРИАНТА КУСТОВАНИЯ ЗАВИСИТ ОТ ОПТИМАЛЬНОГО СОЧЕТАНИЯ САРЕХ НА БУРЕНИЕ СКВАЖИН И САРЕХ ВНУТРЕННЕГО ОБУСТРОЙСТВА СИСТЕМ, ВХОДЯЩИХ В КОРИДОРЫ КОММУНИКАЦИЙ КОРИДОРЫ КОММУНИКАЦИЙ КУСТОВЫЕ ПЛОЩАДКИ, ДОРОГИ, ТРУБОПРОВОДЫ, ВНУТРЕННИЕ СЕТИ ЭЛЕКТРОСНАБЖЕНИЯ (ВЛ, ПС)

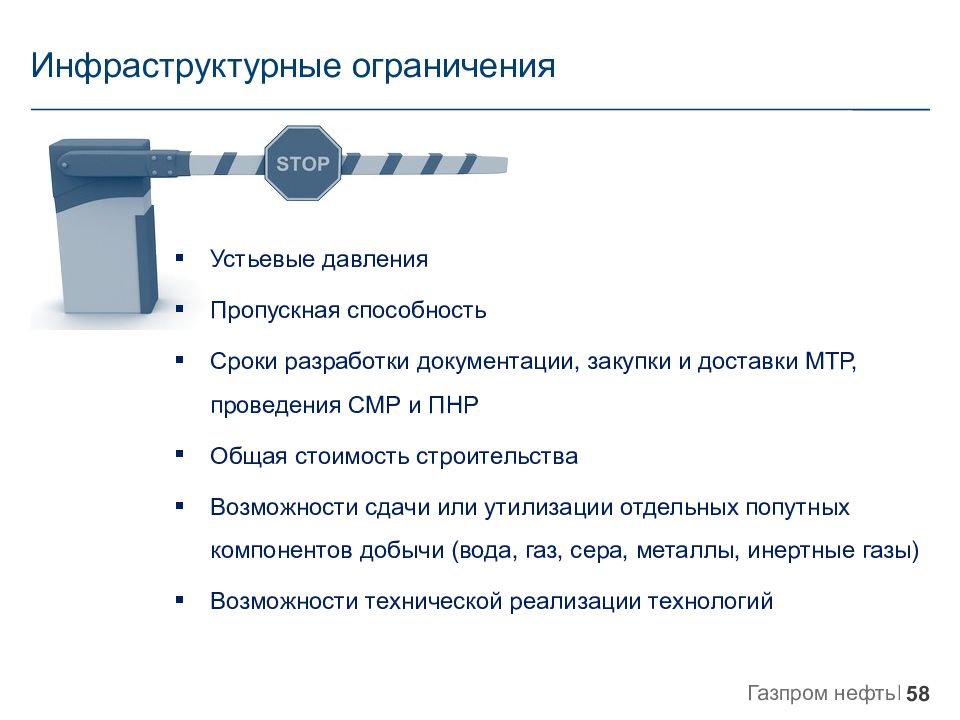

Устьевые давления Пропускная способность Сроки разработки документации, закупки и доставки МТР, проведения СМР и ПНР Общая стоимость строительства Возможности сдачи или утилизации отдельных попутных компонентов добычи (вода, газ, сера, металлы, инертные газы) Возможности технической реализации технологий
По результатам расчета профиля добычи давление на устье скважин составляло 8 атм ЧОНСКОЕ МЕСТОРОЖДЕНИЕ Возникла необходимость пересчета дебита скважин с учетом возможности транспортировки продукции скважин до центра сбора и подготовки Расчет дебита при известных пластовом давлении и требуемого давления в системе наземного обустройства – это решение задачи узлового анализа Потери в коллекторе Потери давления в НКТ Потери в пласте и призабойной зоне Также проведение узлового анализа необходимо при подборе диаметров штуцеров систем добычи/закачки работающих на объекты с разными давлениями пласта Картинка масштаб
Первоначальный профиль добычи Q 1 Q т Пропускная способность трубопровода внешнего транспорта Дефицит пропускной способности Адаптированный профиль добычи Q 2 = Q т Пропускная способность трубопровода внешнего транспорта Адаптация профиля добычи 1 2
