Тема 8
Общественные здания учебно-воспитательные научные общественного питания спортивные зрелищные административные транспортные торговые лечебные
Планировочные элементы общественных зданий Основные Подсобные Коммуникационные Для обеспечения пожарной безопасности лифты, эскалаторы и пандусы дублируются лестницами, расположенными в огнестойких лестничных клетках Входная группа Санузел Горизонтальные Вертикальные Буфет Коридоры, галереи, переходы Лестницы, пандусы, лифты, эскалаторы Тамбур, вестибюль, гардеробные, обслуживающие помещения, лестница Взаимное расположение основных планировочных элементов в соответствии с функциональным назначением и лучшей организацией людских потоков указывает на качество планировки здания.

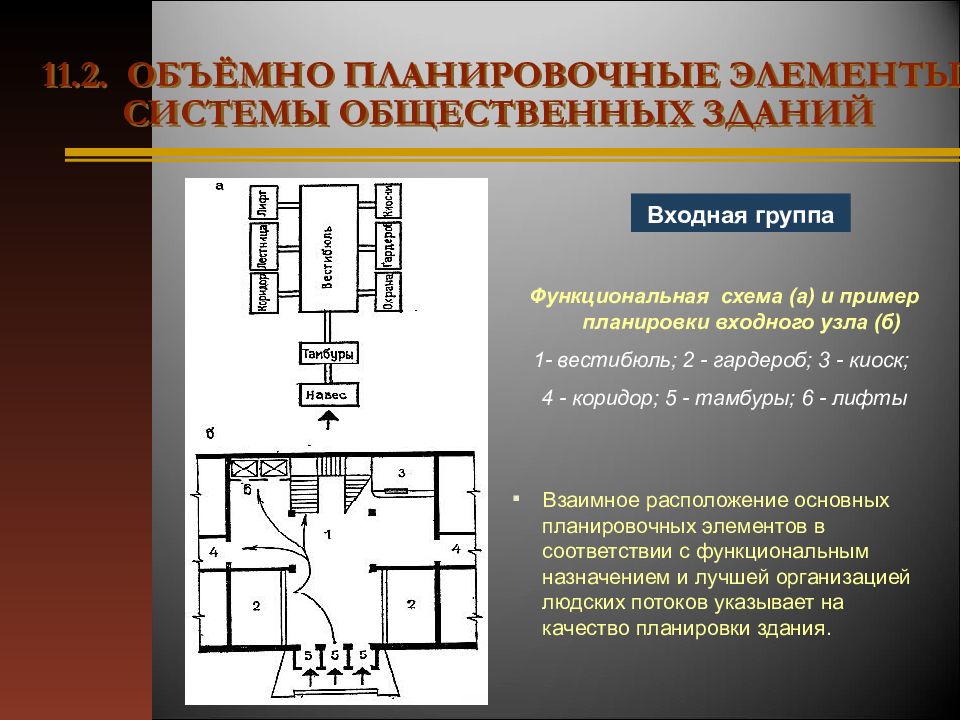

Взаимное расположение основных планировочных элементов в соответствии с функциональным назначением и лучшей организацией людских потоков указывает на качество планировки здания. Функциональная схема (а) и пример планировки входного узла (б) 1- вестибюль ; 2 - гардероб ; 3 - киоск ; 4 - коридор ; 5 - тамбуры ; 6 - лифты 11.2. ОБЪЁМНО ПЛАНИРОВОЧНЫЕ ЭЛЕМЕНТЫ И СИСТЕМЫ ОБЩЕСТВЕННЫХ ЗДАНИЙ Входная группа
Планировочное решение входной группы: а - тамбуры при прямолинейном движении, дифференцированном, сезонном изменении направления движения; б - вестибюли с размещением гардеробов: глубинным, боковым, периметральным, островным; в - планы расположения вешалок в гардеробных 11.2. ОБЪЁМНО ПЛАНИРОВОЧНЫЕ ЭЛЕМЕНТЫ И СИСТЕМЫ ОБЩЕСТВЕННЫХ ЗДАНИЙ Входная группа
Схема размещения гардероба в вестибюле 11.2. ОБЪЁМНО ПЛАНИРОВОЧНЫЕ ЭЛЕМЕНТЫ И СИСТЕМЫ ОБЩЕСТВЕННЫХ ЗДАНИЙ Входная группа
Санузлы

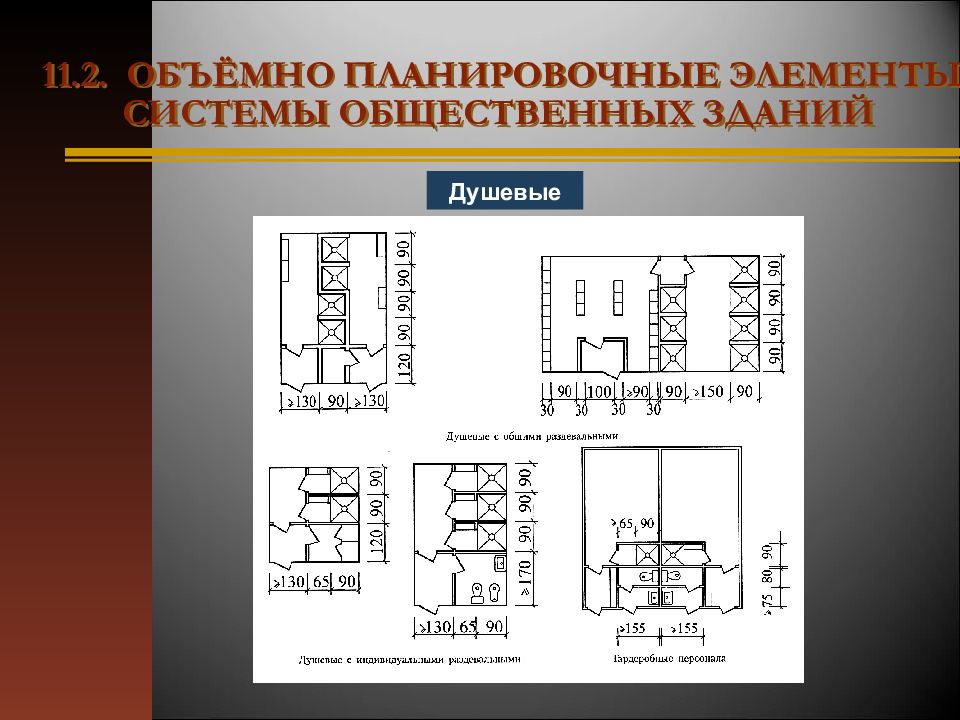

Душевые

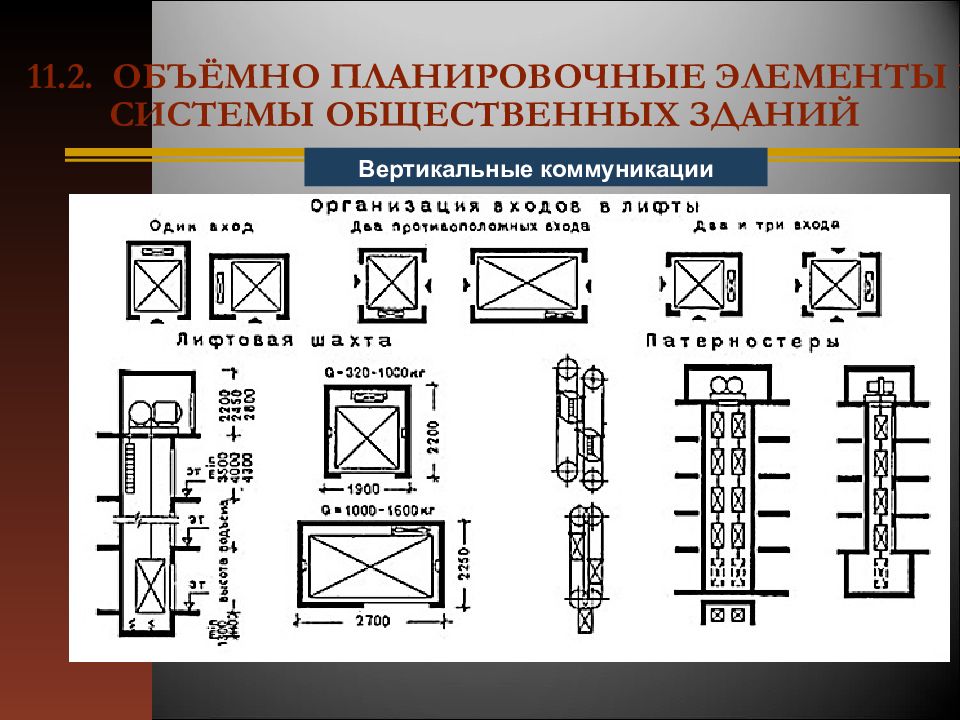

а - типы лестниц; б - группировка лифтов в лифтовых холлах Вертикальные коммуникации 11.2. ОБЪЁМНО ПЛАНИРОВОЧНЫЕ ЭЛЕМЕНТЫ И СИСТЕМЫ ОБЩЕСТВЕННЫХ ЗДАНИЙ
Вертикальные коммуникации 11.2. ОБЪЁМНО ПЛАНИРОВОЧНЫЕ ЭЛЕМЕНТЫ И СИСТЕМЫ ОБЩЕСТВЕННЫХ ЗДАНИЙ
Вертикальные коммуникации 11.2. ОБЪЁМНО ПЛАНИРОВОЧНЫЕ ЭЛЕМЕНТЫ И СИСТЕМЫ ОБЩЕСТВЕННЫХ ЗДАНИЙ
Ячейковая Зальная Комбинированная Анфиладная музеи, дворцы Коридорная учебные, лечебные, административные Центрическая - Вход в помещения из большого зала театры, спорт комплексы, торговые предприятия Один большой зал крытые рынки, выставочные павильоны Коридорно-кольцевая Анфиладно-кольцевая вход в помещения из небольшого зала ( с небольшими помещениями) 11.2. ОБЪЁМНО ПЛАНИРОВОЧНЫЕ ЭЛЕМЕНТЫ И СИСТЕМЫ ОБЩЕСТВЕННЫХ ЗДАНИЙ Ячейково - зальная Объемно-планировочные системы
Объемно-планировочное решение - объединение основных, подсобных и коммуникационных помещений в единую систему Объемно-планировочные системы

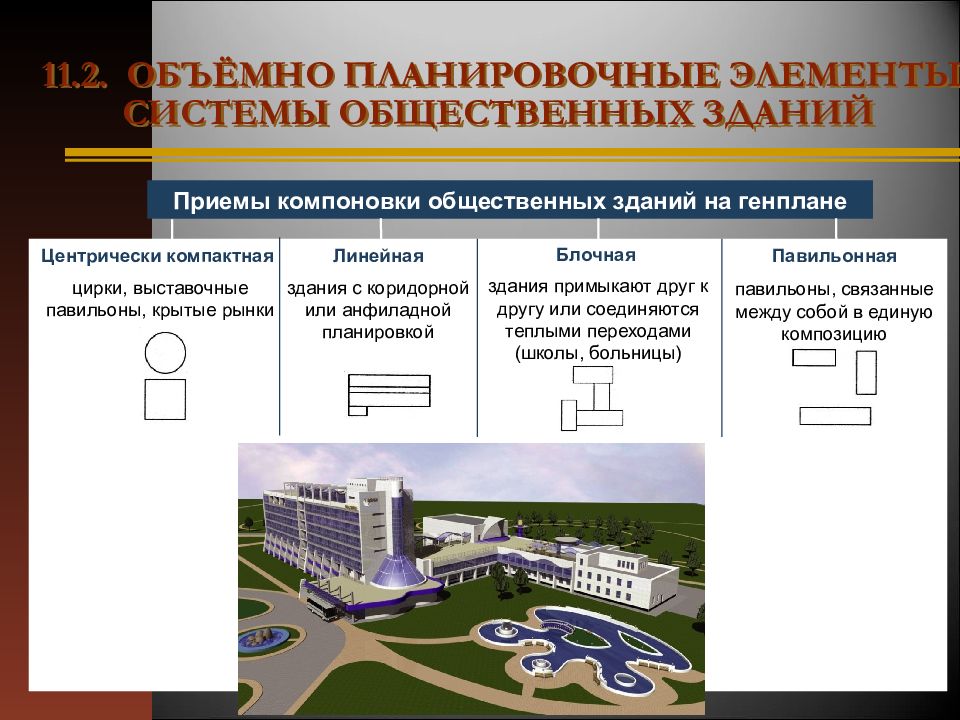

Центрически компактная цирки, выставочные павильоны, крытые рынки Приемы компоновки общественных зданий на генплане Линейная здания с коридорной или анфиладной планировкой Блочная здания примыкают друг к другу или соединяются теплыми переходами (школы, больницы) Павильонная павильоны, связанные между собой в единую композицию 11.2. ОБЪЁМНО ПЛАНИРОВОЧНЫЕ ЭЛЕМЕНТЫ И СИСТЕМЫ ОБЩЕСТВЕННЫХ ЗДАНИЙ
Симметричная Схема построения плана Ассиметричная Живописная 11.2. ОБЪЁМНО ПЛАНИРОВОЧНЫЕ ЭЛЕМЕНТЫ И СИСТЕМЫ ОБЩЕСТВЕННЫХ ЗДАНИЙ
На примере учебного корпуса по Октябрьской д. 99 определить: Назначение здания; Объемно-планировочную систему; Прием компоновки в плане; Схему построения в плане.
