Первый слайд презентации: Основные уравнения движения жидкостей

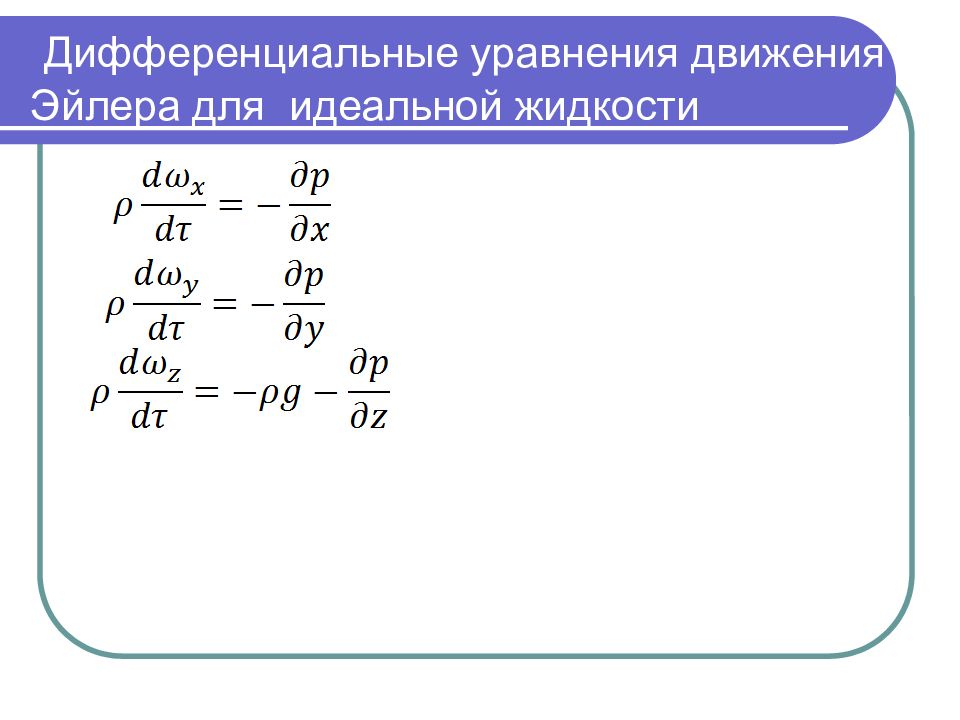

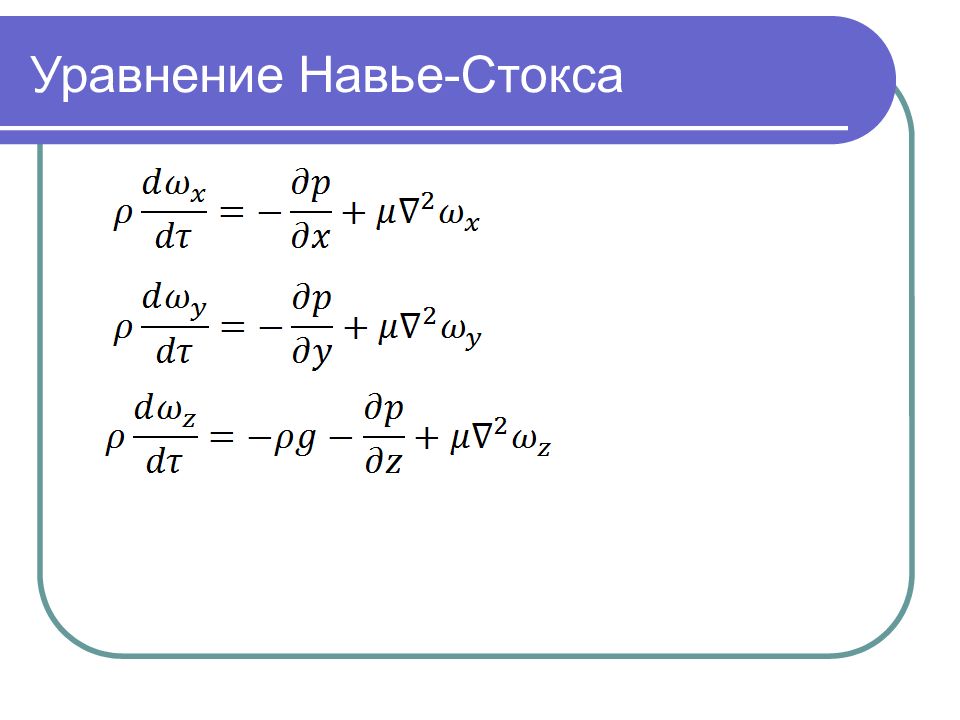

Уравнение неразрывности потока. Дифференциальные уравнения движения идеальной и реальной жидкости (уравнение Навье - Стокса). Уравнение Бернулли для идеальных и реальных жидкостей.
Слайд 2: Уравнение неразрывности потока
При установившемся движении жидкости в каждом фиксированном сечении средняя скорость постоянна во времени, при этом – Через любое сечение протекает одинаковое количество жидкости, т.к. V=const – Уравнение неразрывности ( сплошности ) потока-

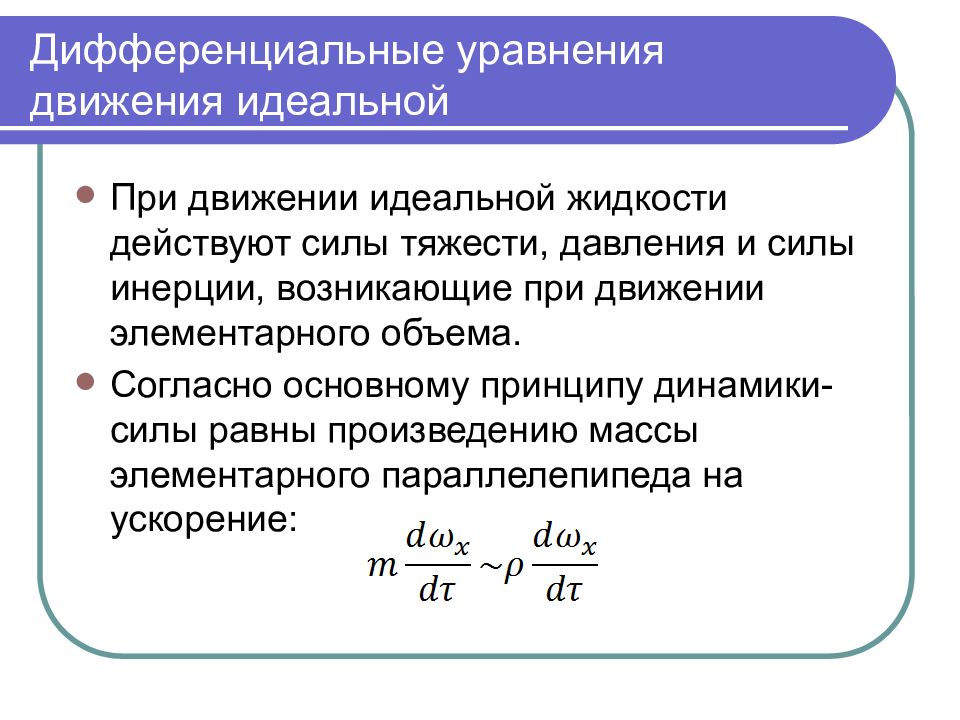

При движении идеальной жидкости действуют силы тяжести, давления и силы инерции, возникающие при движении элементарного объема. Согласно основному принципу динамики- силы равны произведению массы элементарного параллелепипеда на ускорение:
Слайд 5: Движение реальной жидкости

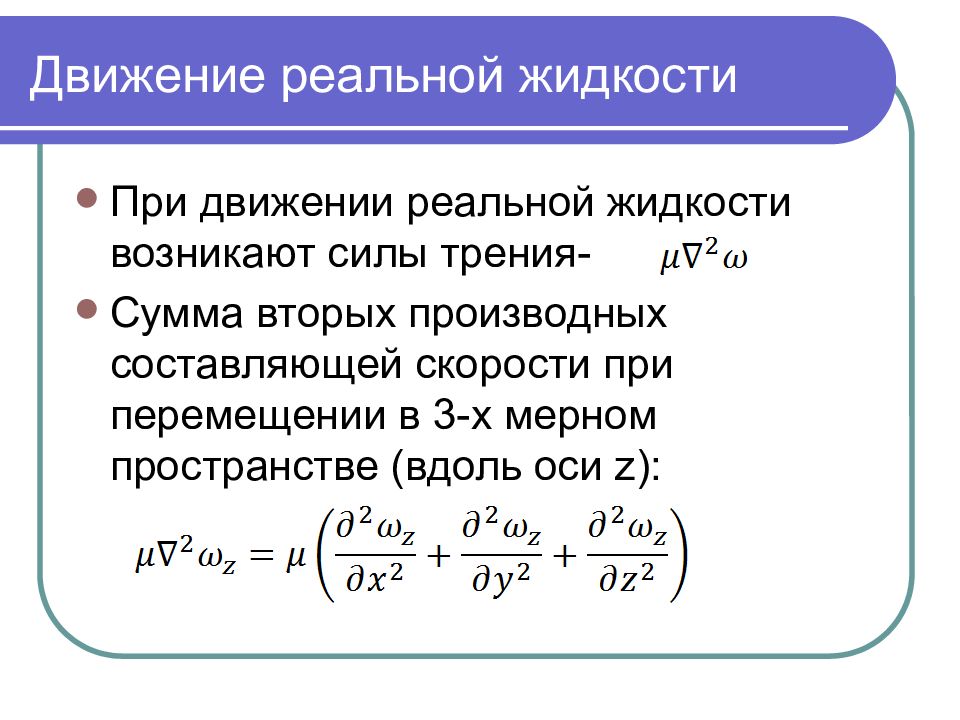

При движении реальной жидкости возникают силы трения- Сумма вторых производных составляющей скорости при перемещении в 3-х мерном пространстве (вдоль оси z) :
Слайд 7: Уравнение Бернулли для идеальных жидкостей

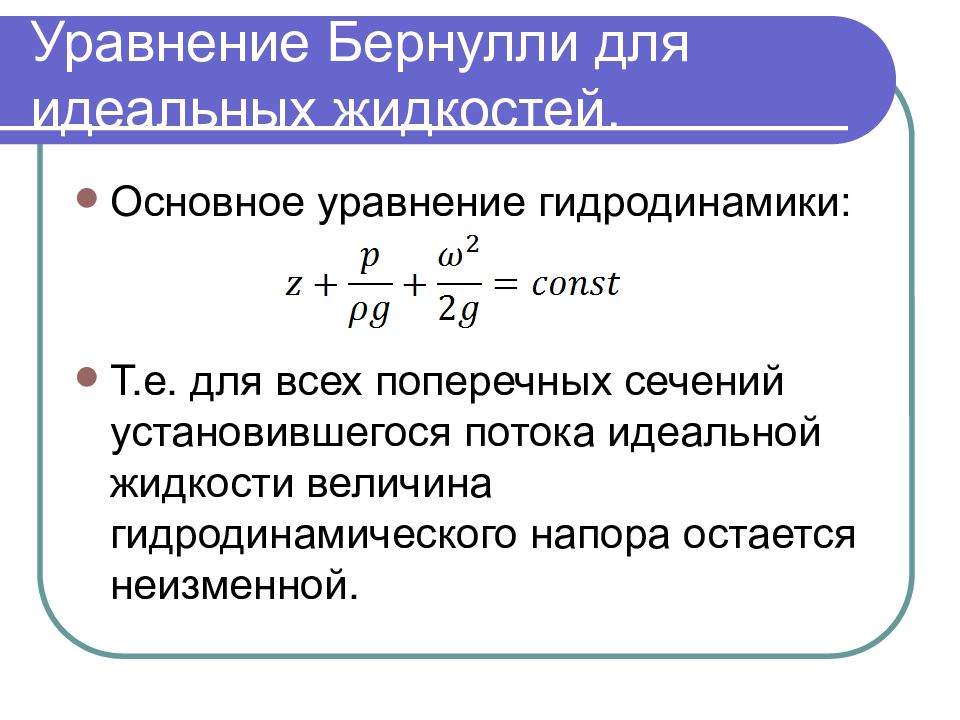

Основное уравнение гидродинамики: Т.е. для всех поперечных сечений установившегося потока идеальной жидкости величина гидродинамического напора остается неизменной.

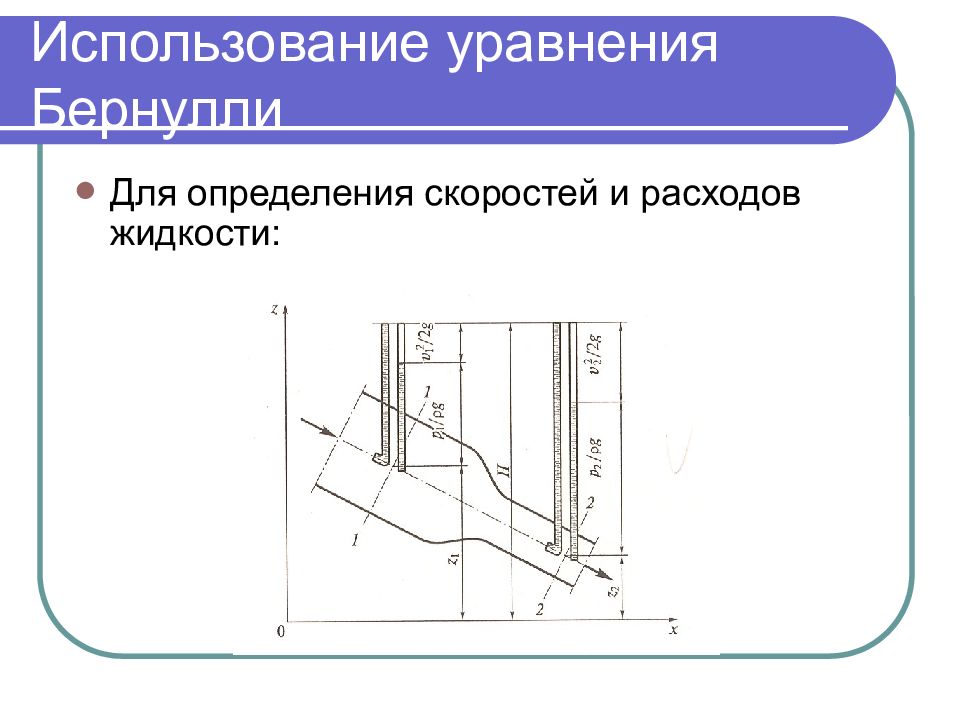

Слайд 8: Использование уравнения Бернулли
Для определения скоростей и расходов жидкости:
Слайд 9: Закон сохранения энергии

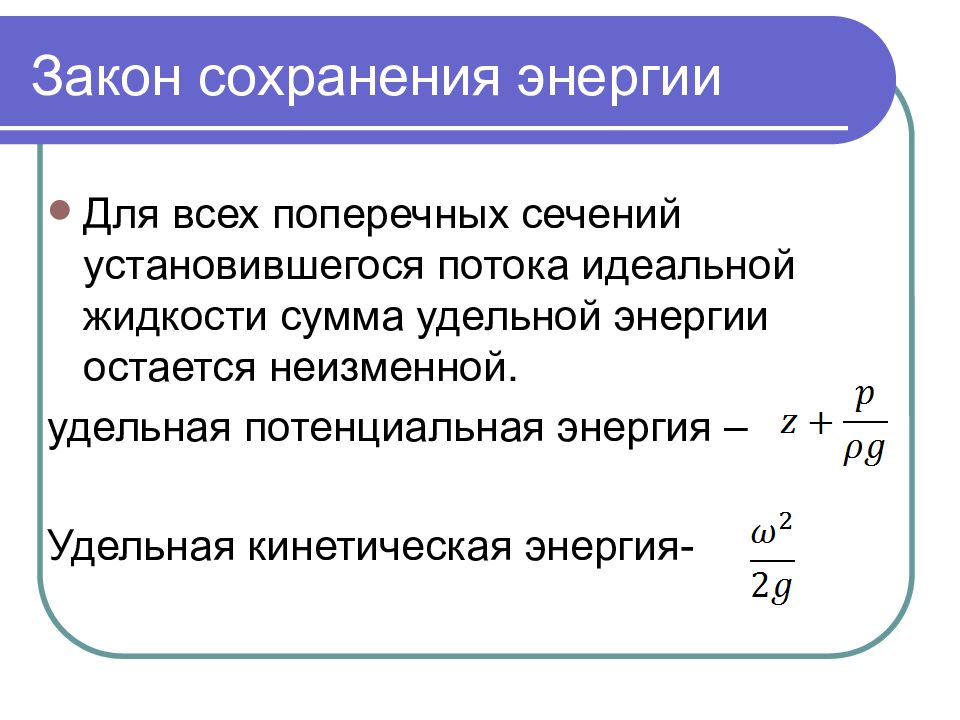

Для всех поперечных сечений установившегося потока идеальной жидкости сумма удельной энергии остается неизменной. удельная потенциальная энергия – Удельная кинетическая энергия-
Слайд 10: Уравнение Бернулли для реальных жидкостей

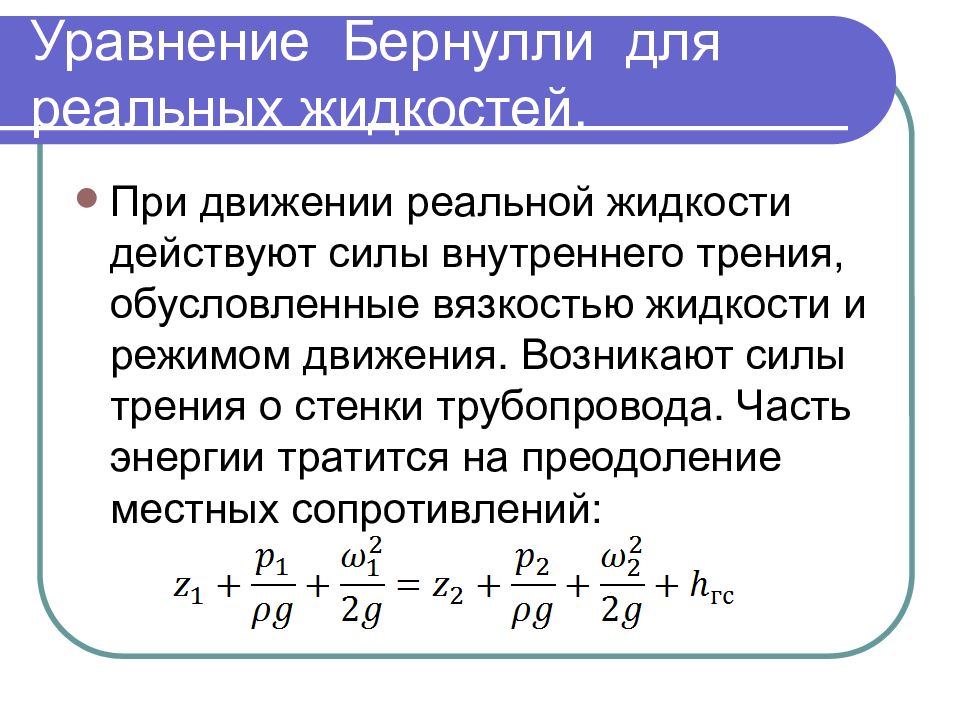

При движении реальной жидкости действуют силы внутреннего трения, обусловленные вязкостью жидкости и режимом движения. Возникают силы трения о стенки трубопровода. Часть энергии тратится на преодоление местных сопротивлений:
Слайд 11: Гидравлическое сопротивление трубопроводов и аппаратов

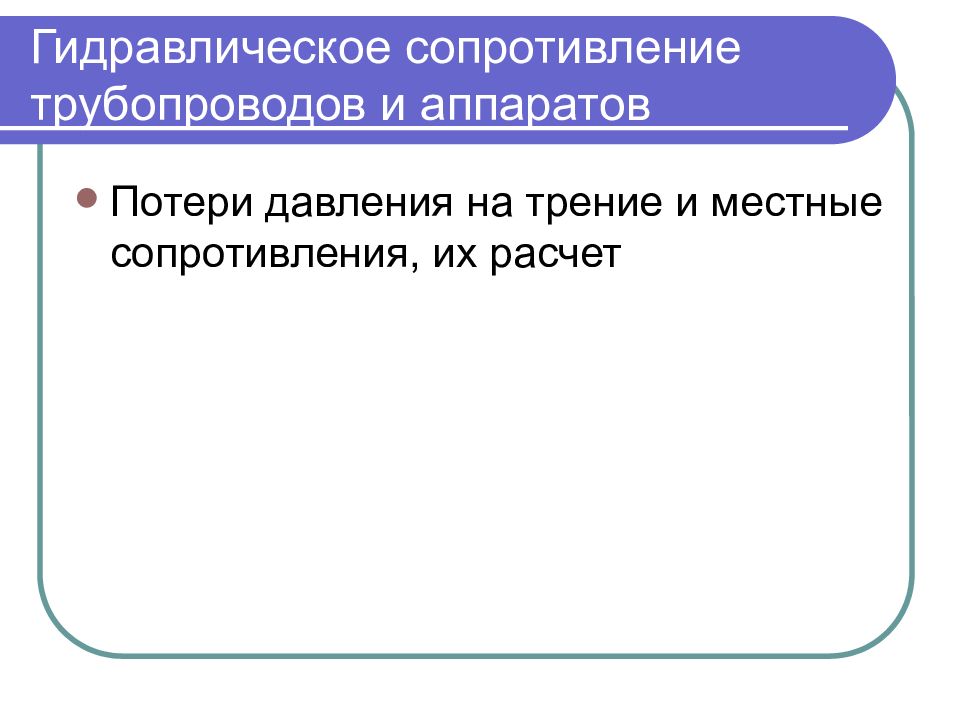

Потери давления на трение и местные сопротивления, их расчет
Слайд 12: Гидравлические сопротивления
Сопротивления трению; Местные сопротивления
Слайд 13: Сопротивления трения

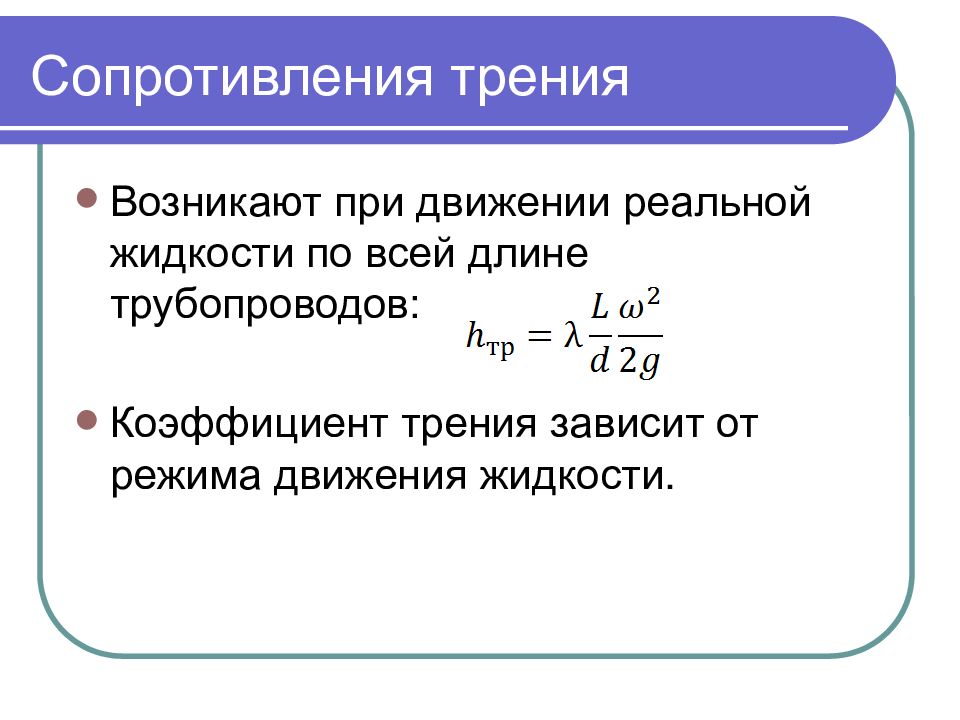

Возникают при движении реальной жидкости по всей длине трубопроводов: Коэффициент трения зависит от режима движения жидкости.

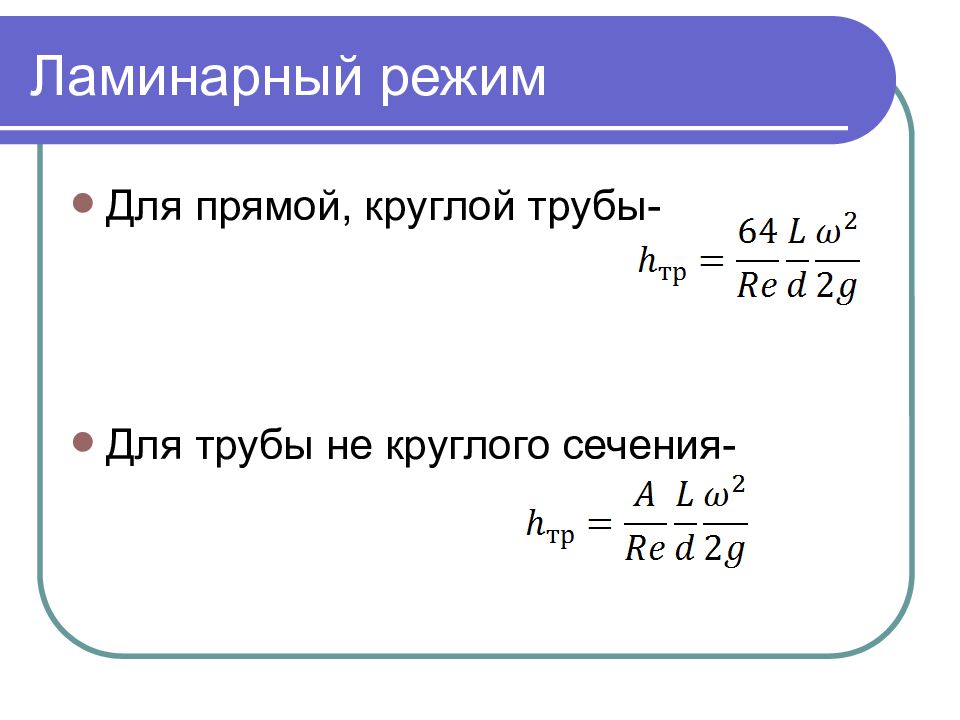

Слайд 14: Ламинарный режим
Для прямой, круглой трубы- Для трубы не круглого сечения-
Слайд 15: Турбулентный режим
Для гладких труб : При турбулентном движении жидкости λ зависит от характера движения жидкости ( Re) и шероховатости стенок труб:

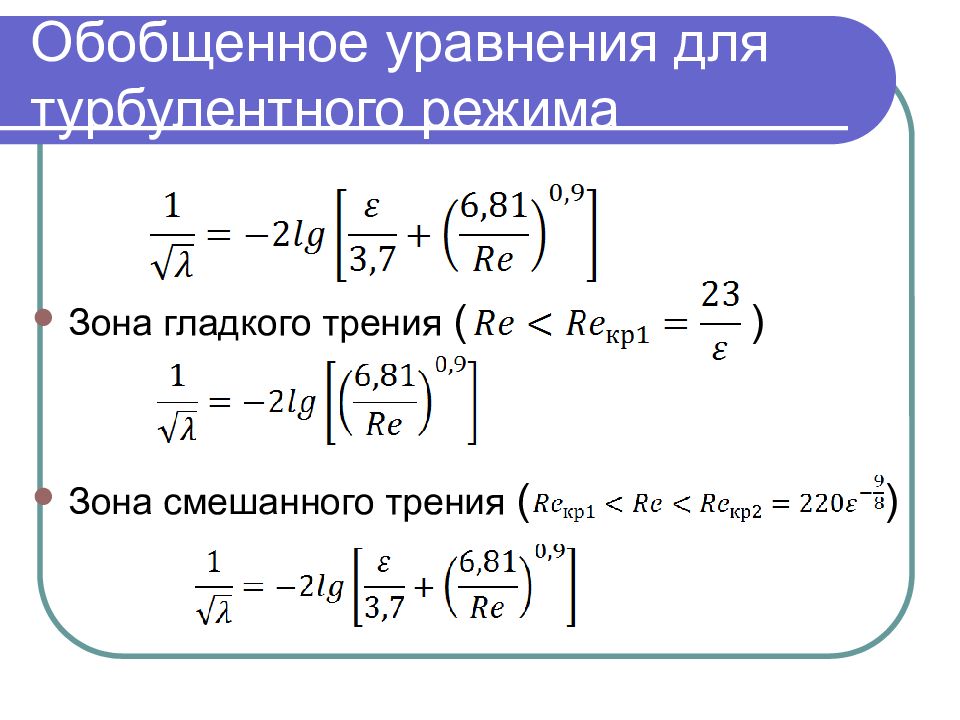

Слайд 16: Обобщенное уравнения для турбулентного режима
Зона гладкого трения ( ) Зона смешанного трения ( )
Слайд 18: Местные гидравлические сопротивления

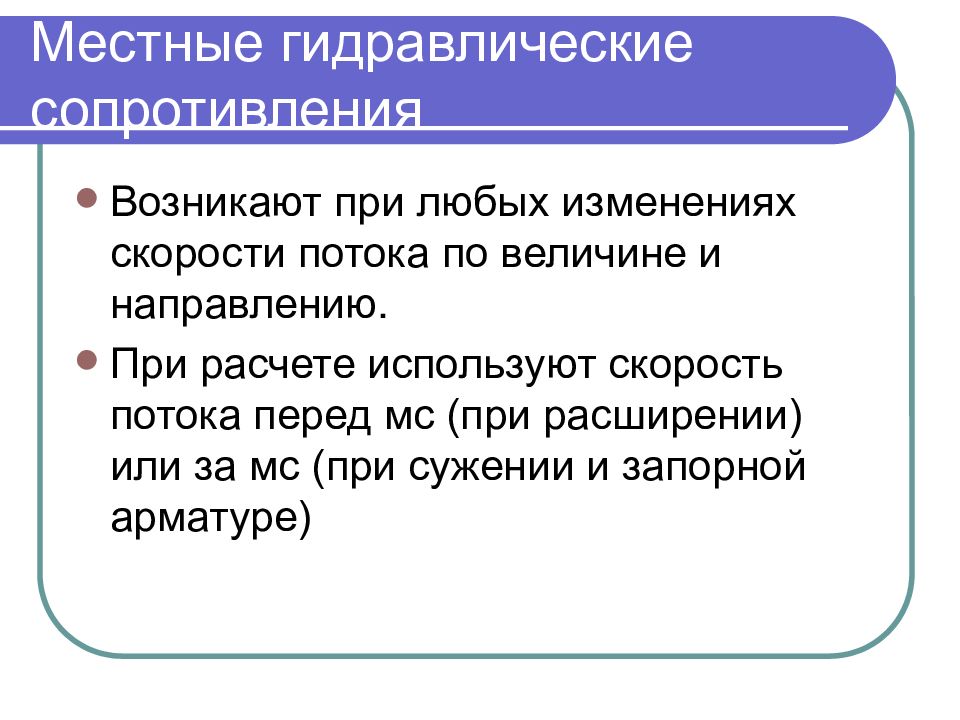

Возникают при любых изменениях скорости потока по величине и направлению. При расчете используют скорость потока перед мс (при расширении) или за мс (при сужении и запорной арматуре)
Слайд 19: Оптимальный диаметр трубопроводов

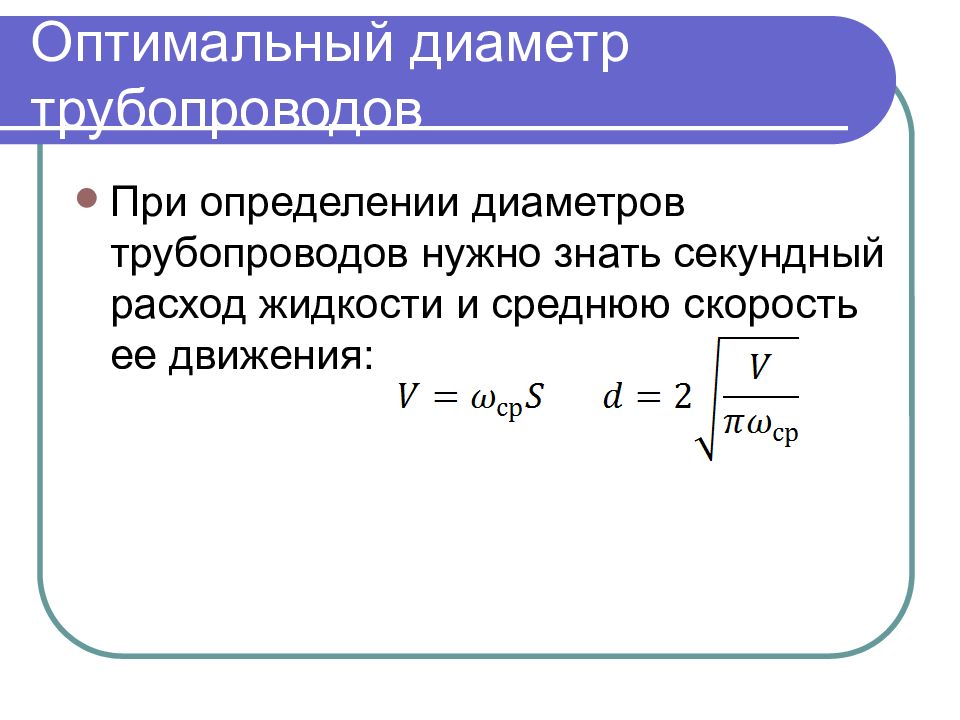

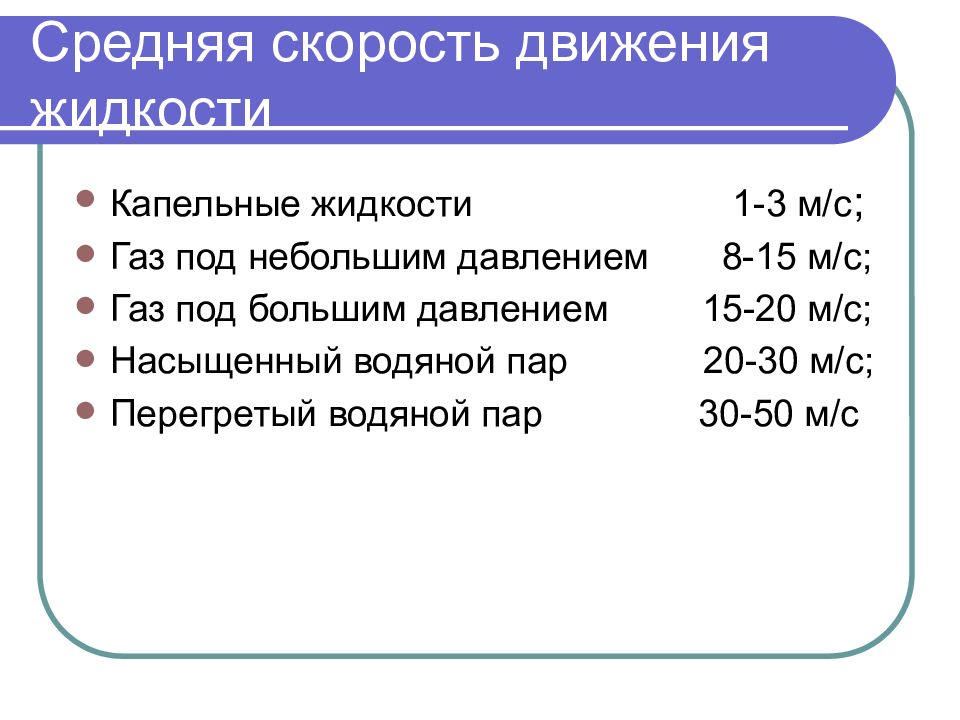

При определении диаметров трубопроводов нужно знать секундный расход жидкости и среднюю скорость ее движения:
