Понятие о плане местности. Условные знаки
Строители Геологи Путешественники Сельское хозяйство Военные …

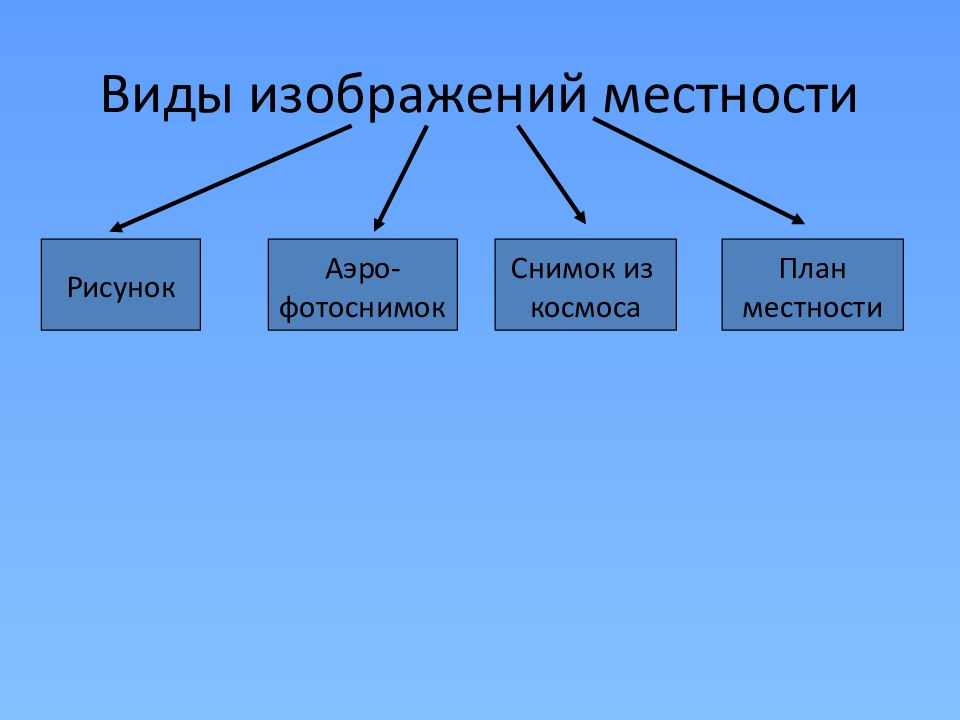

Рисунок Аэро- фотоснимок Снимок из космоса План местности

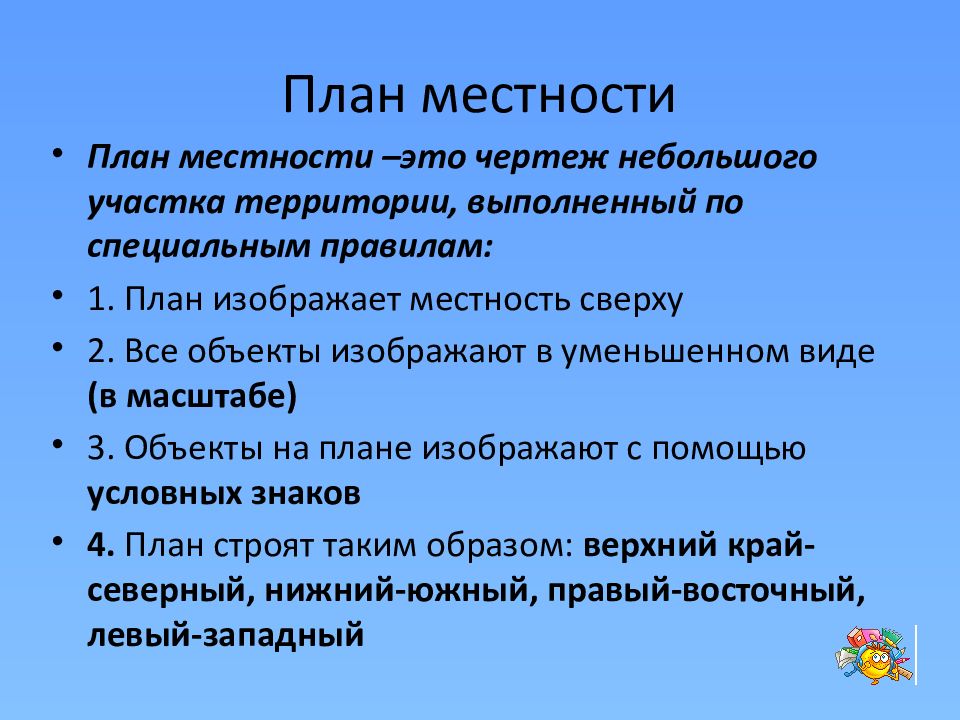

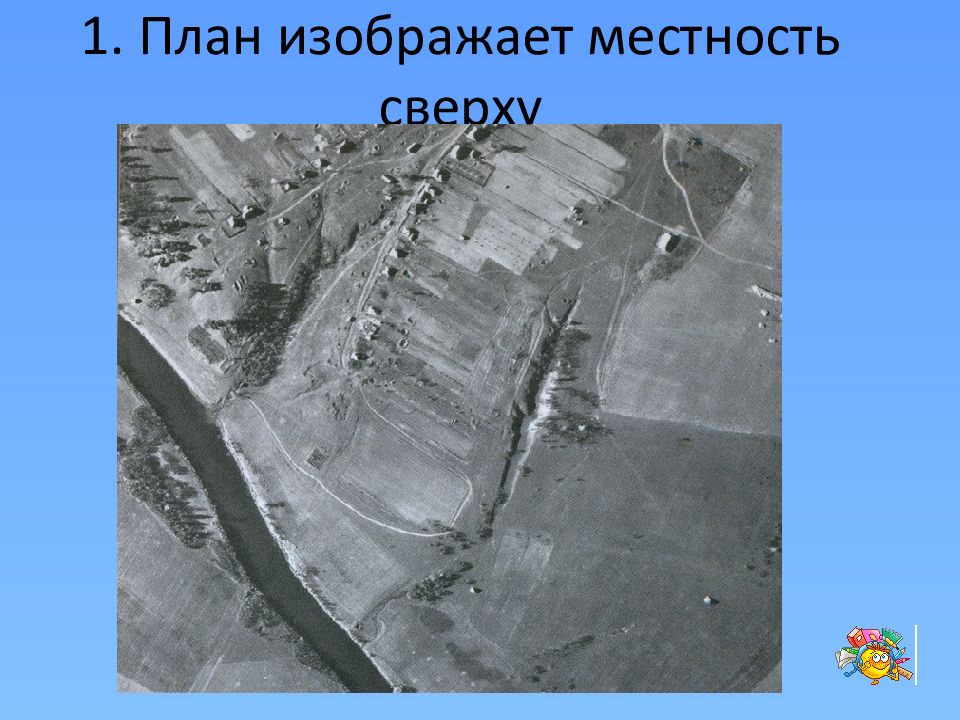

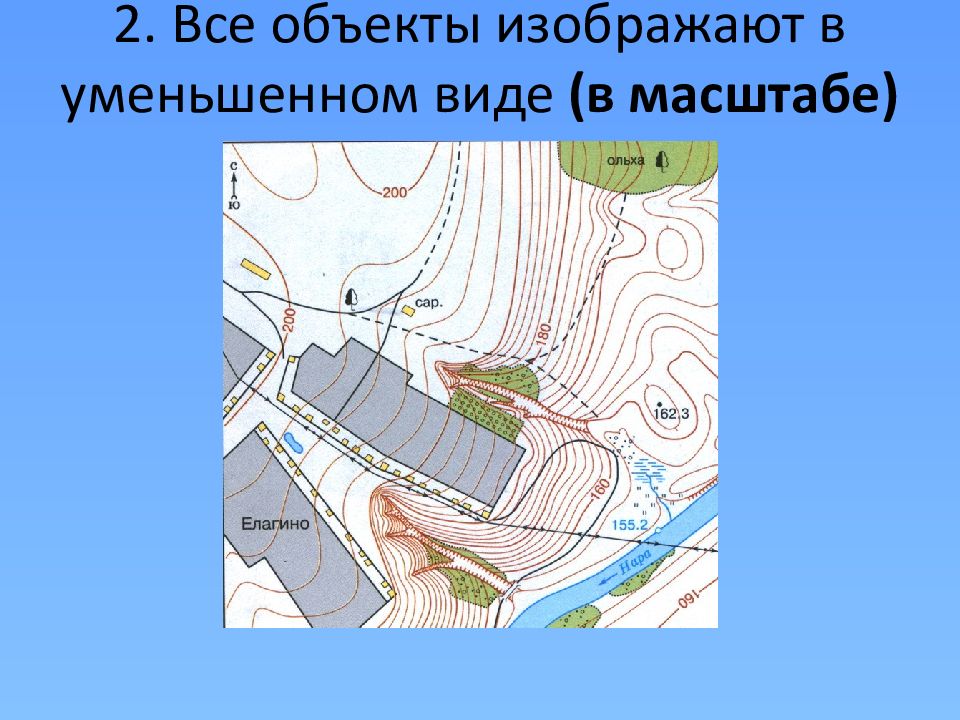

План местности –это чертеж небольшого участка территории, выполненный по специальным правилам: 1. План изображает местность сверху 2. Все объекты изображают в уменьшенном виде (в масштабе) 3. Объекты на плане изображают с помощью условных знаков 4. План строят таким образом: верхний край-северный, нижний-южный, правый-восточный, левый-западный
Сравните эти два изображения местности
От мы шли вдоль Затем по через вышли к Отдохнув, мы перешли на левый берег реки и по подошли к нашей
МАСШТАБ

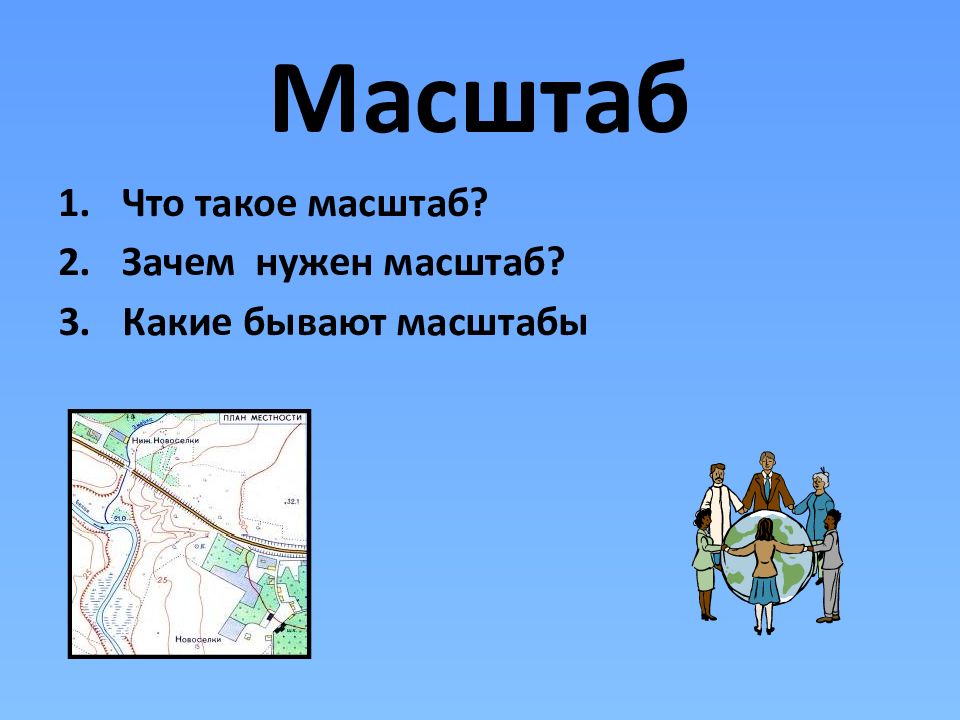

Что такое масштаб? Зачем нужен масштаб? Какие бывают масштабы

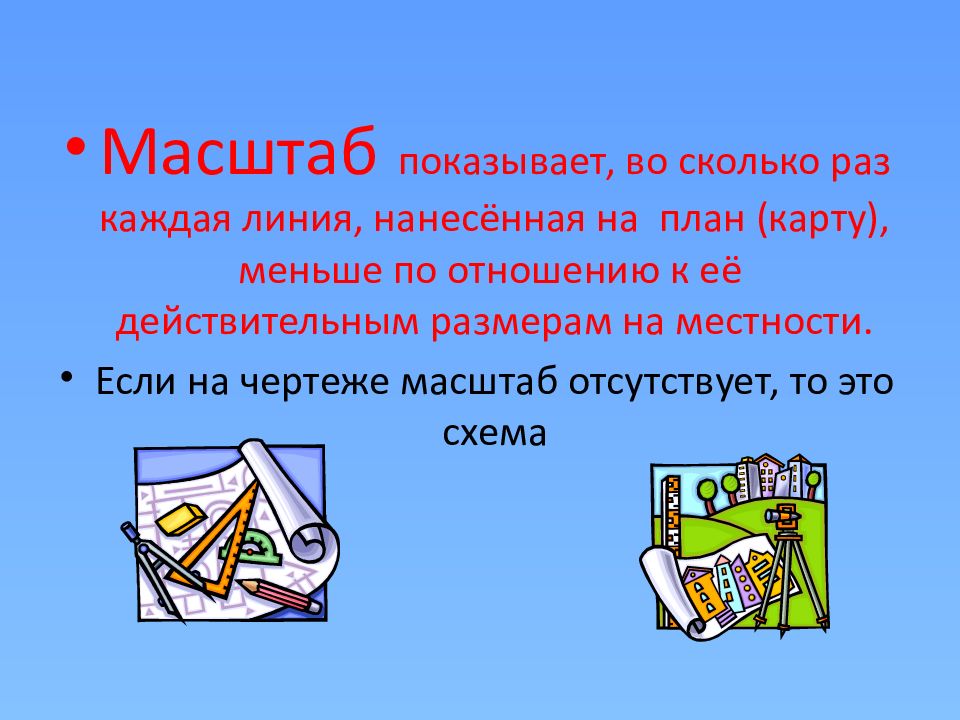

Масштаб показывает, во сколько раз каждая линия, нанесённая на план (карту), меньше по отношению к её действительным размерам на местности. Если на чертеже масштаб отсутствует, то это схема

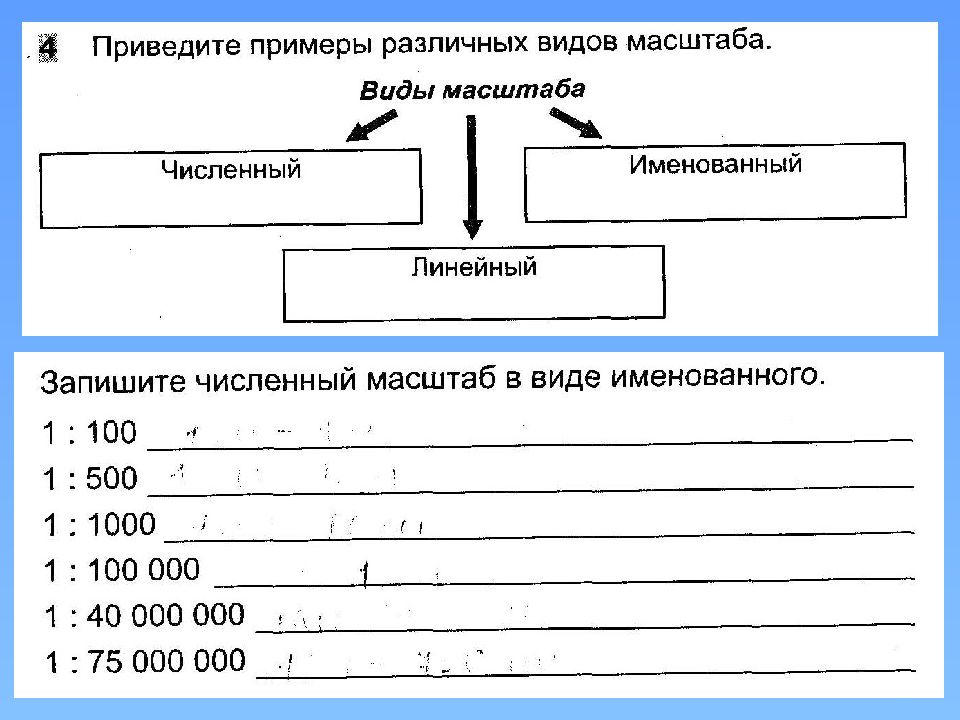

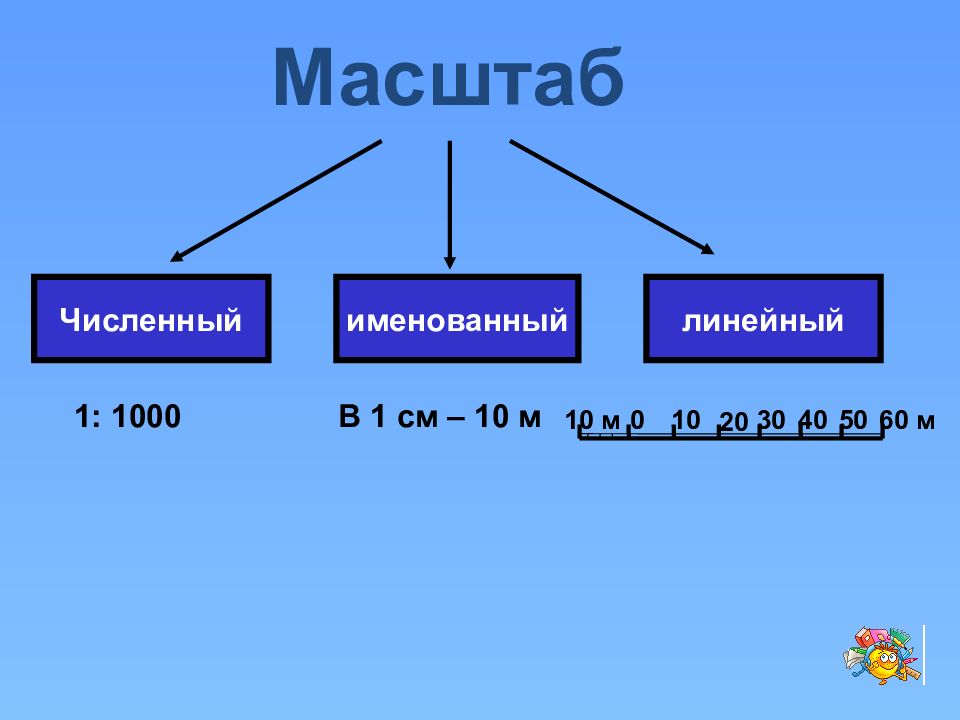

Масштаб Численный именованный линейный 1: 1000 В 1 см – 10 м 0 10 м 10 20 30 40 50 60 м
Численный масштаб 1: 100 1: 100 000 1: 2 000 1: 50 000

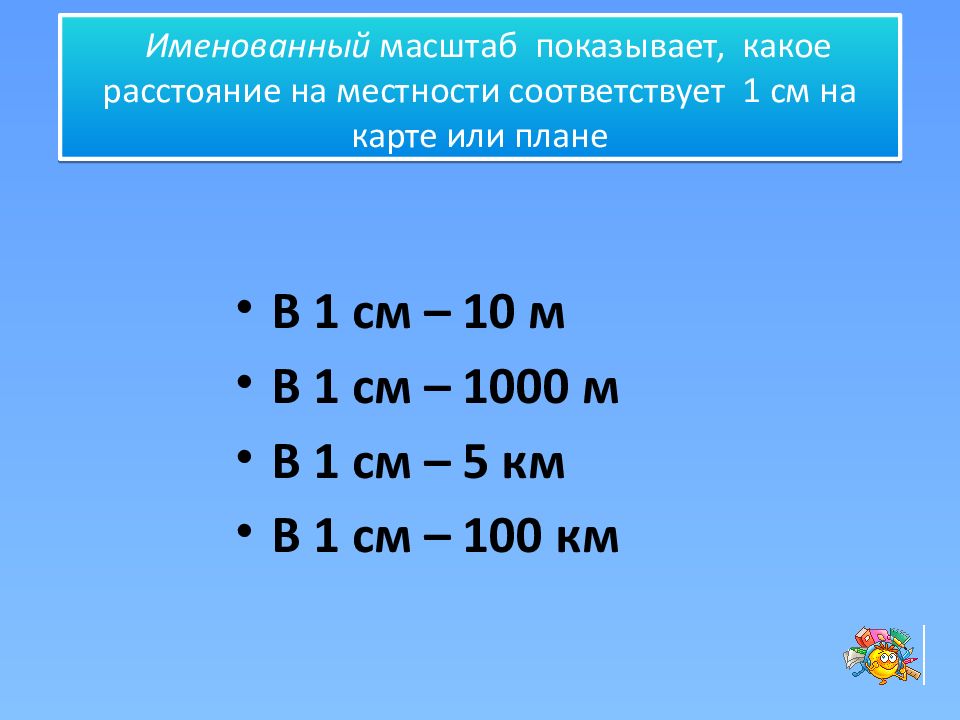

В 1 см – 10 м В 1 см – 1000 м В 1 см – 5 км В 1 см – 100 км Именованный масштаб показывает, какое расстояние на местности соответствует 1 см на карте или плане
Линейный масштаб 0 10 м 10 20 30 40 50 60 м В 1 см – 10 м 1 : 1000 Именованный масштаб Численный масштаб
0 10 м 10 20 30 40 50 60 м Одно деление – 2 м Результат измерения: 10м+2м=12 м Измерение расстояний с помощью линейного масштаба

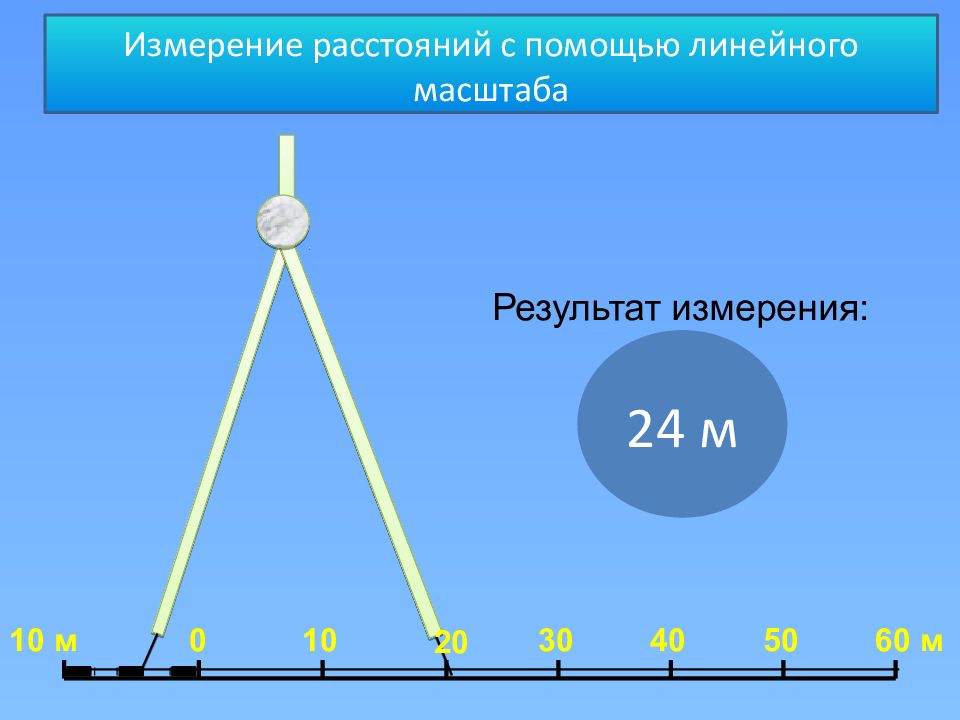

0 10 м 10 20 30 40 50 60 м Результат измерения: Измерение расстояний с помощью линейного масштаба 24 м

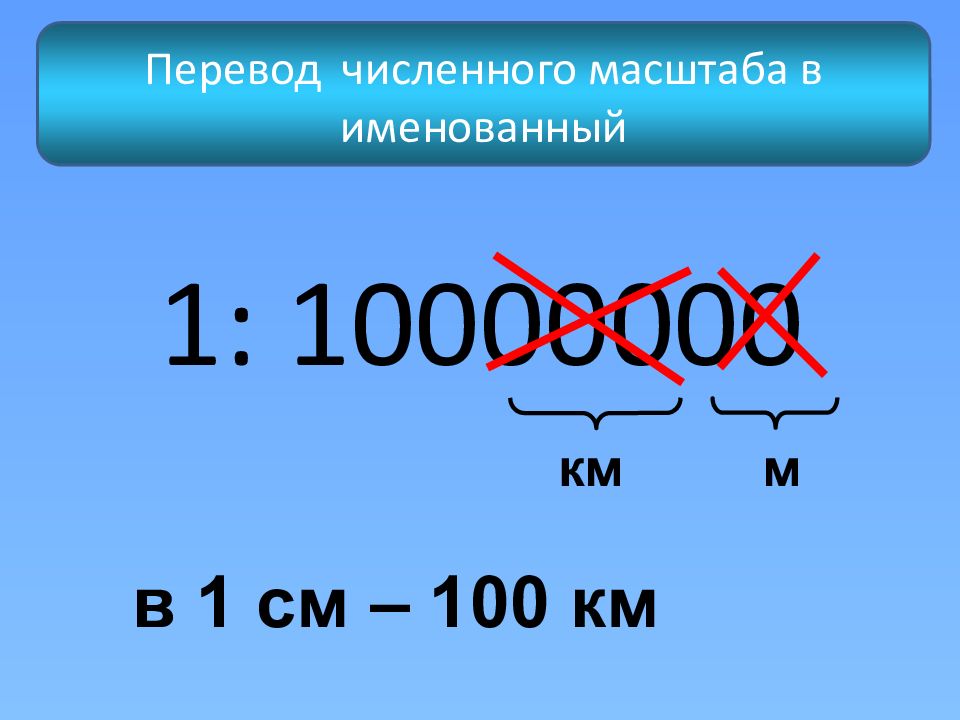

м км в 1 см – 100 км Перевод численного масштаба в именованный

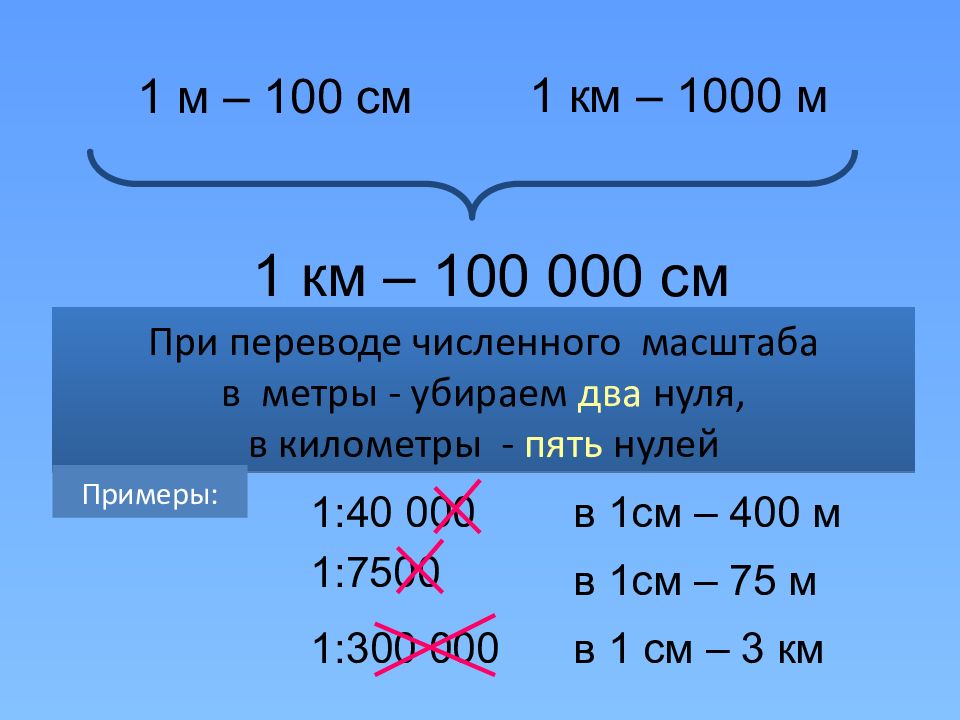

1 км – 1000 м 1 м – 100 см 1 км – 100 000 см При переводе численного масштаба в метры - убираем два нуля, в километры - пять нулей Примеры: 1:40 000 1:7500 1:300 000 в 1см – 400 м в 1см – 75 м в 1 см – 3 км

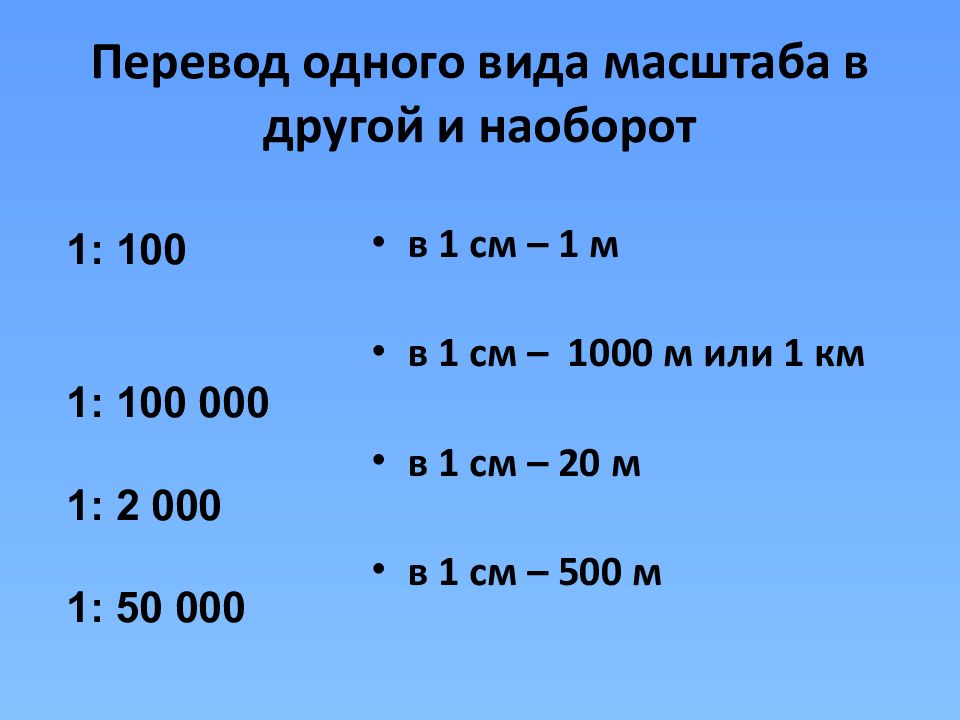

1: 100 1: 100 000 1: 2 000 1: 50 000 в 1 см – 1 м в 1 см – 1000 м или 1 км в 1 см – 20 м в 1 см – 500 м

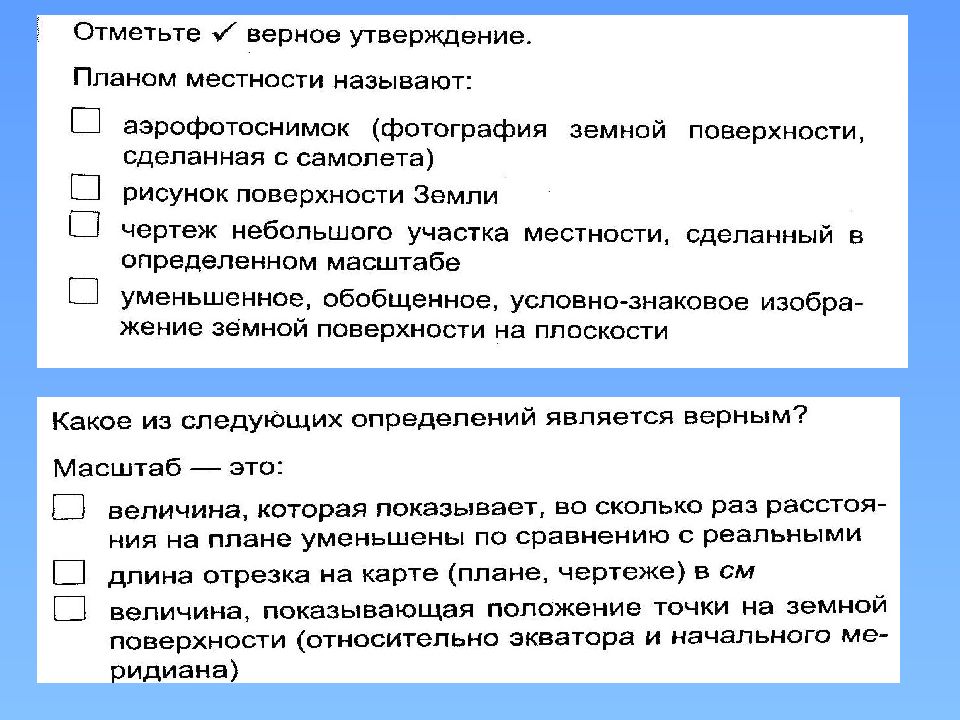

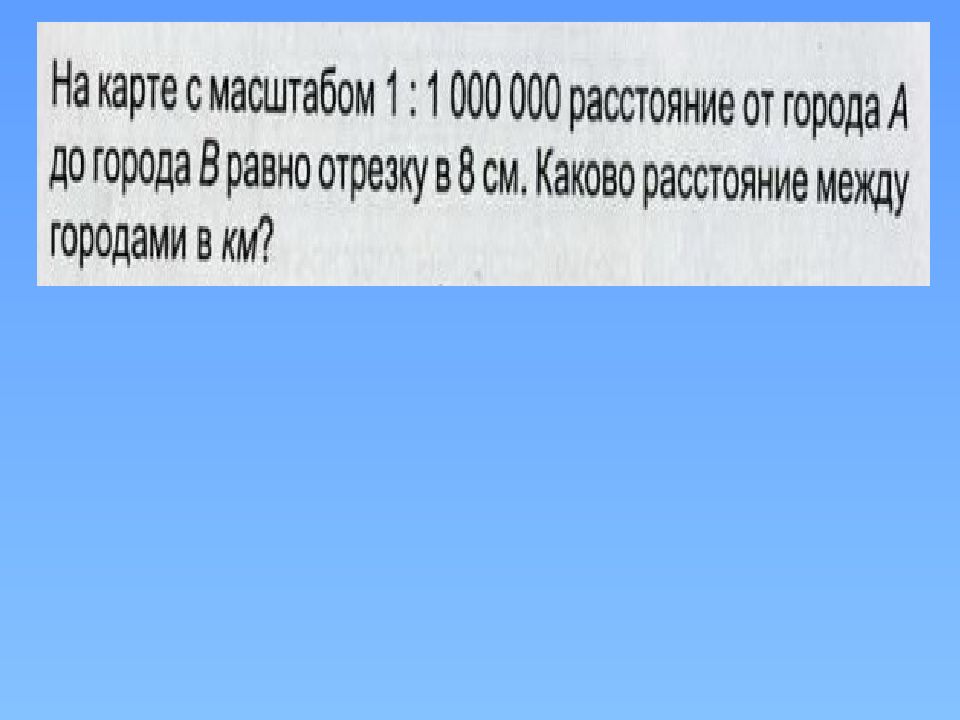

1. Укажите, в каком масштабе выполнен топографический план ? Проверка ответа Численный масштаб: 1:10000 Именованный масштаб: В 1 см – 100 м. 2. На каком расстоянии от железного моста находится село Ладогино ? Проверка ответа 12 см Х 100 м = 1200 м

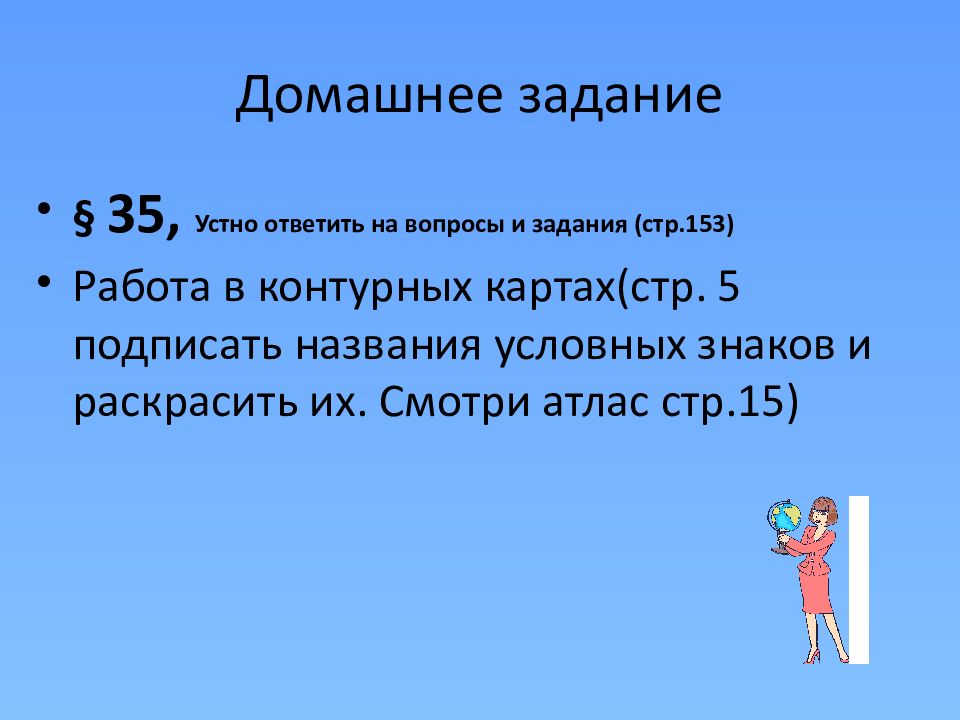

§ 35, Устно ответить на вопросы и задания (стр.153) Работа в контурных картах(стр. 5 подписать названия условных знаков и раскрасить их. Смотри атлас стр.15)
Повторение.
