Разработала: Клеймёнова Любовь Сергеевна Учитель географии МБОУ «Средняя общеобразовательная школа №14» г.о. Мытищи
План местности (топографический план) – изображение на плоскости небольшого участка земной поверхности в уменьшенном виде при помощи условных знаков.
Для того чтобы работать с топографическим планом, его нужно уметь читать. «Азбукой» плана являются условные знаки.
Условные знаки
Во время похода туристы фиксировали все географические объекты, которые встречали на своем пути. Прочитайте по рисунку путь туристов:
Во время похода туристы фиксировали все географические объекты, которые встречали на своем пути. Прочитайте по рисунку путь туристов: Станция шоссе мост река луг болото кустарники лес тропинка Домик лесника
Масштаб — отношение длины отрезка на карте или плане, к его действительной длине на местности.
Виды масштабов

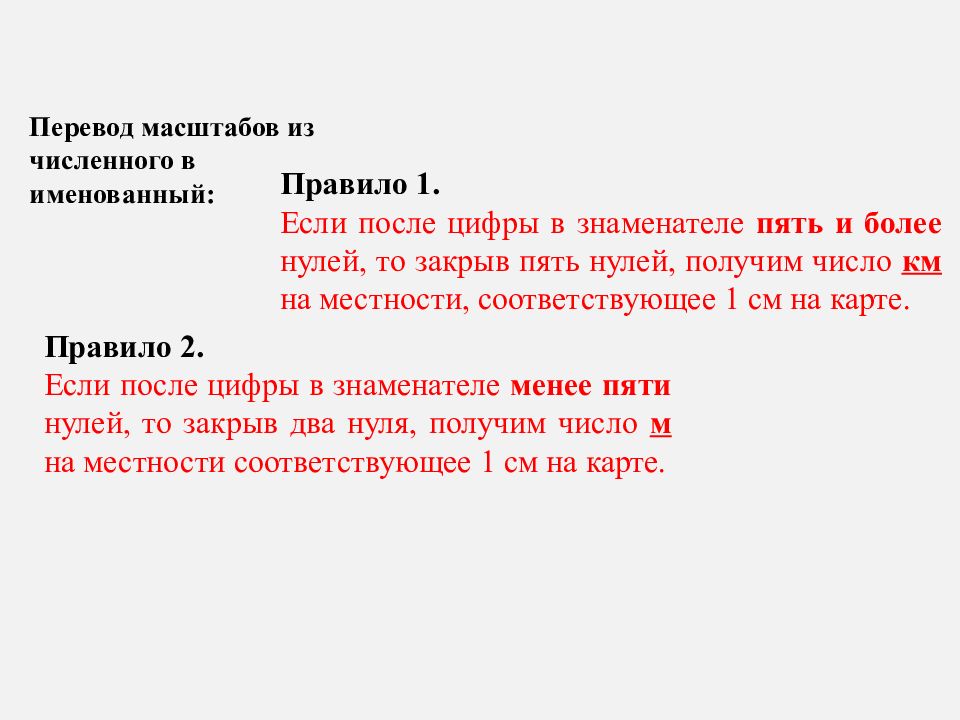

Перевод масштабов из численного в именованный: Правило 1. Если после цифры в знаменателе пять и более нулей, то закрыв пять нулей, получим число км на местности, соответствующее 1 см на карте. Правило 2. Если после цифры в знаменателе менее пяти нулей, то закрыв два нуля, получим число м на местности соответствующее 1 см на карте.
Задание 1. Переведите численный масштаб карты в именованный: а) 1 : 200 000 б) 1 : 10 000 000 в) 1 : 25 000 В 1 см 2 км 1 : 10 000 000 В 1 см 100 км 1 : 25 000 В 1 см 250 м
Перевод масштабов из именованного в численный: Правило 3. Если расстояние на местности выражено в м, чтобы получить знаменатель численного масштаба, нужно приписать два нуля, если в км, то пять нулей.
Задание 2. Переведите именованный масштаб в численный: а) в 1 см — 500 м б) в 1 см — 10 км в) в 1 см — 250 км 1 : 500 1: 10 1: 250 1 : 50 000 1: 1 000 000 1: 25 000 000
Задание 1. Переведите численный масштаб карты в именованный: а) 1 : 100 000 б) 1 : 5 000 000 в) 1 : 10 000 г) 1 : 15 000 д) 1 : 250 000 000 е) 1 : 150 000 ж) 1 : 5 000 з) 1 : 2 500 000 и) 1 : 1 000 к) 1 : 10 000 000
Задание 2. Переведите именованный масштаб в численный: а) в 1 см — 500 м б) в 1 см — 10 км в) в 1 см — 250 км г) в 1 см – 15 м д) в 1 см – 25 км е) в 1 см – 15 км ж) в 1 см – 250 м з) в 1 см – 100 м

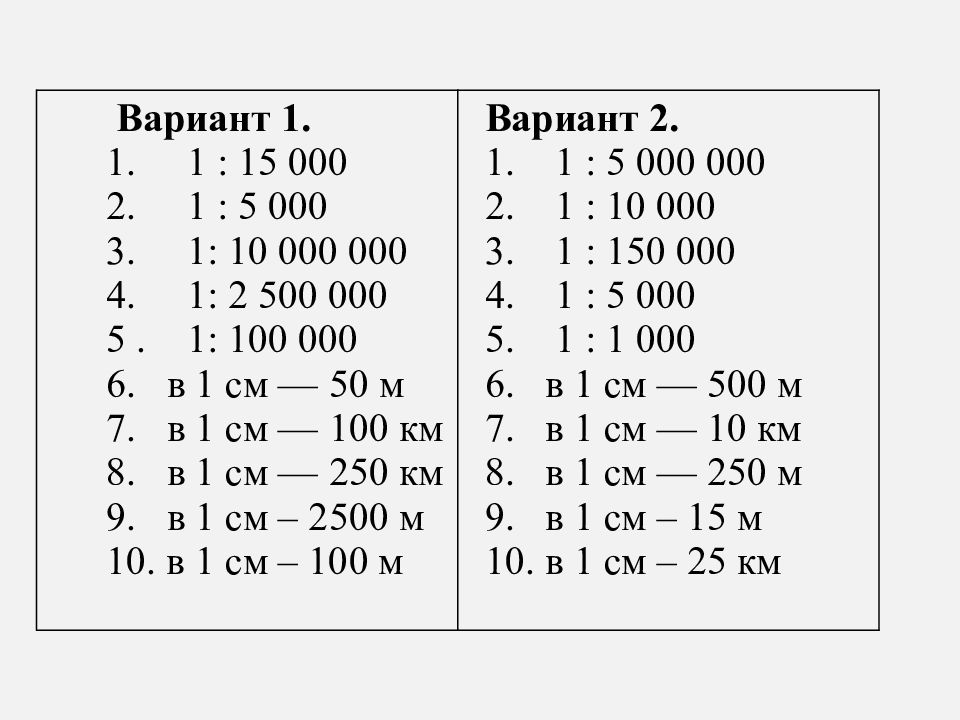

Вариант 1. 1. 1 : 15 000 2. 1 : 5 000 3. 1: 10 000 000 4. 1: 2 500 000 5. 1: 100 000 6. в 1 см — 50 м 7. в 1 см — 100 км 8. в 1 см — 250 км 9. в 1 см – 2500 м 10. в 1 см – 100 м Вариант 2. 1. 1 : 5 000 000 2. 1 : 10 000 3. 1 : 150 000 4. 1 : 5 000 5. 1 : 1 000 6. в 1 см — 500 м 7. в 1 см — 10 км 8. в 1 см — 250 м 9. в 1 см – 15 м 10. в 1 см – 25 км
