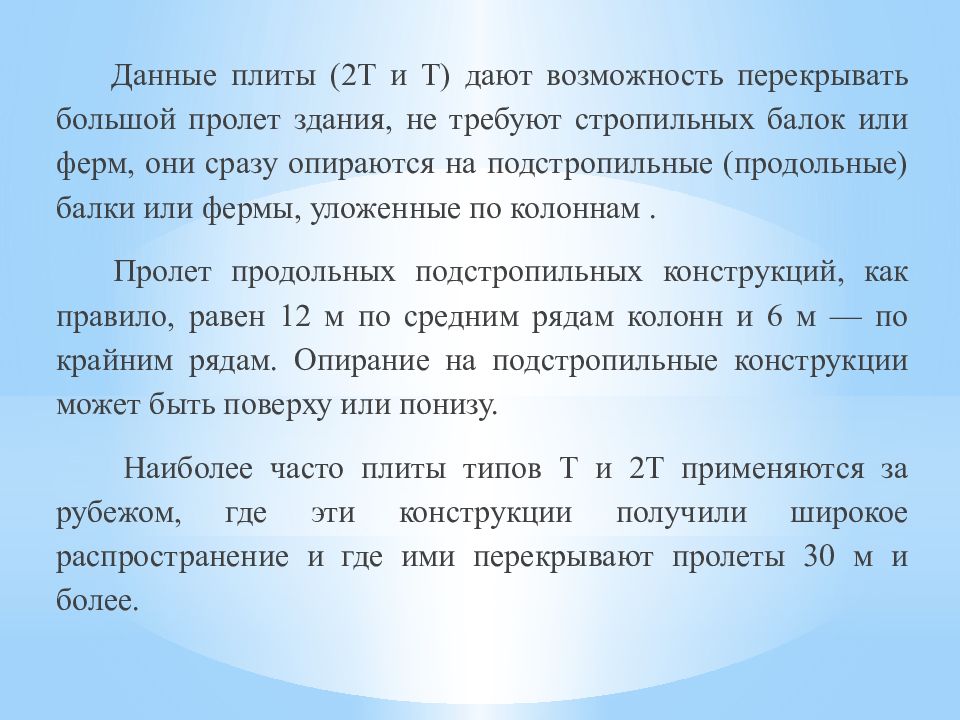

Данные плиты (2Т и Т) дают возможность перекрывать большой пролет здания, не требуют стропильных балок или ферм, они сразу опираются на подстропильные (продольные) балки или фермы, уложенные по колоннам. Пролет продольных подстропильных конструкций, как правило, равен 12 м по средним рядам колонн и 6 м — по крайним рядам. Опирание на подстропильные конструкции может быть поверху или понизу. Наиболее часто плиты типов Т и 2Т применяются за рубежом, где эти конструкции получили широкое распространение и где ими перекрывают пролеты 30 м и более.

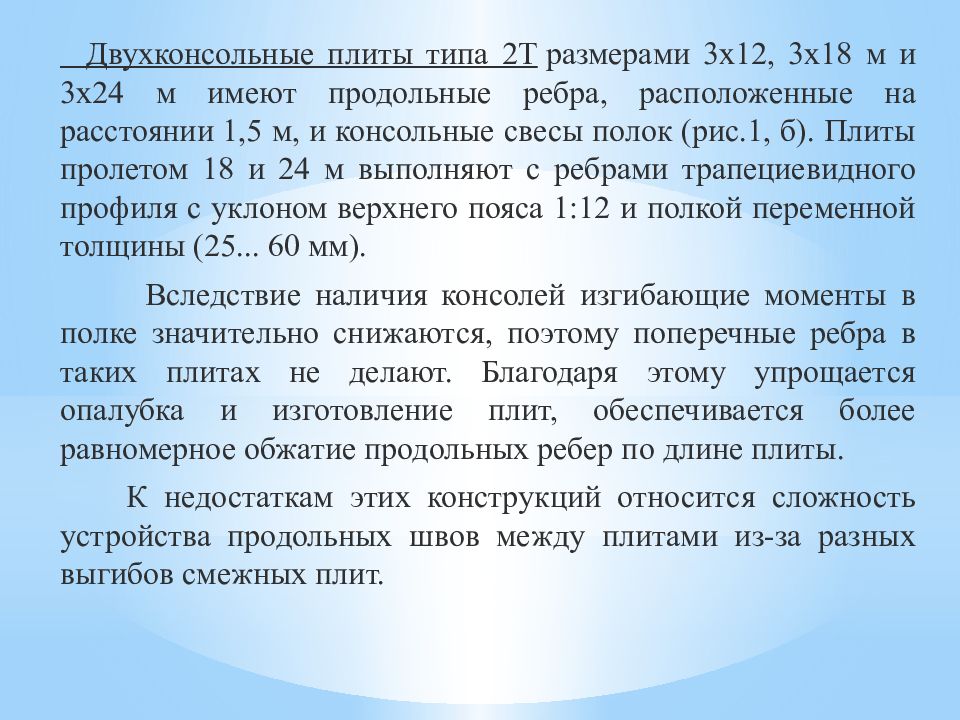

Двухконсольные плиты типа 2Т размерами 3x12, 3x18 м и 3x24 м имеют продольные ребра, расположенные на расстоянии 1,5 м, и консольные свесы полок (рис.1, б). Плиты пролетом 18 и 24 м выполняют с ребрами трапециевидного профиля с уклоном верхнего пояса 1:12 и полкой переменной толщины (25... 60 мм). Вследствие наличия консолей изгибающие моменты в полке значительно снижаются, поэтому поперечные ребра в таких плитах не делают. Благодаря этому упрощается опалубка и изготовление плит, обеспечивается более равномерное обжатие продольных ребер по длине плиты. К недостаткам этих конструкций относится сложность устройства продольных швов между плитами из-за разных выгибов смежных плит.

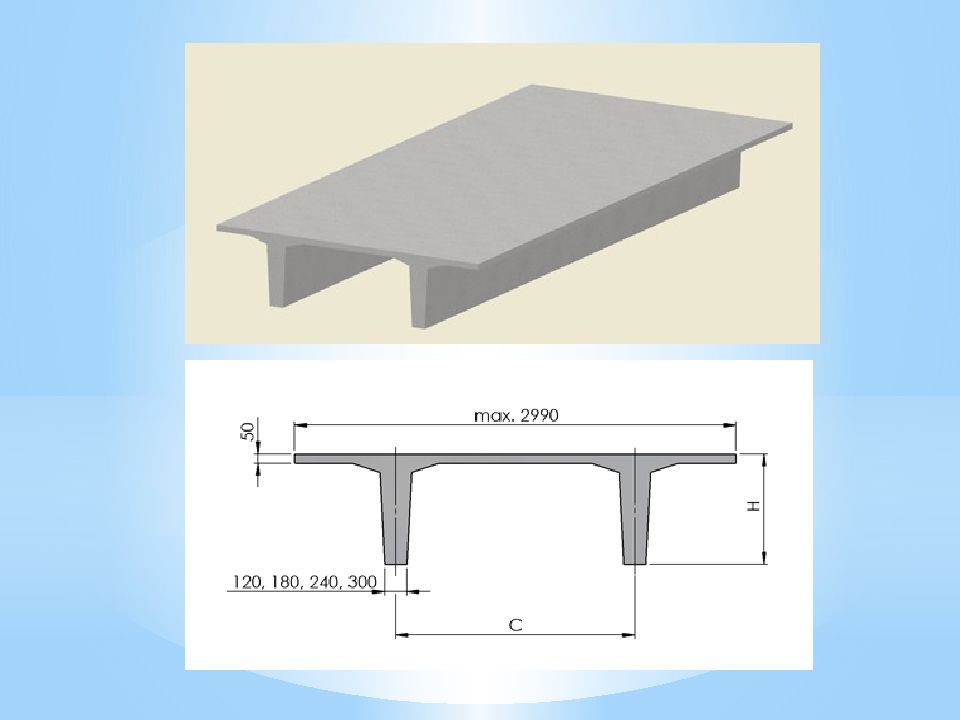

Рис. 1. Плиты покрытия

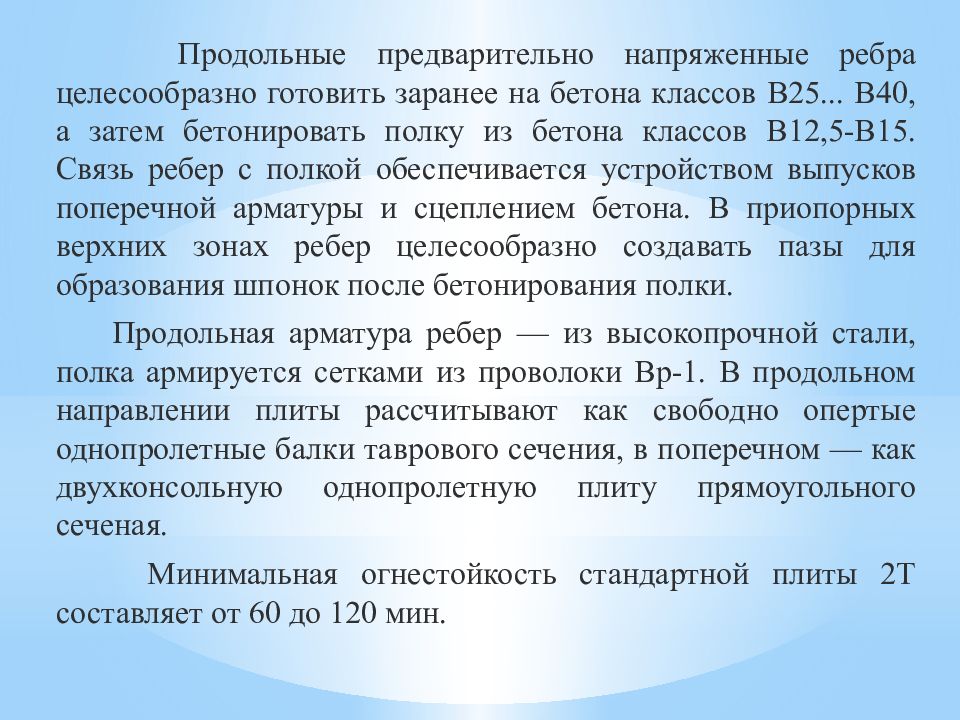

Продольные предварительно напряженные ребра целесообразно готовить заранее на бетона классов В25... В40, а затем бетонировать полку из бетона классов В12,5-В15. Связь ребер с полкой обеспечивается устройством выпусков поперечной арматуры и сцеплением бетона. В приопорных верхних зонах ребер целесообразно создавать пазы для образования шпонок после бетонирования полки. Продольная арматура ребер — из высокопрочной стали, полка армируется сетками из проволоки Вр-1. В продольном направлении плиты рассчитывают как свободно опертые однопролетные балки таврового сечения, в поперечном — как двухконсольную однопролетную плиту прямоугольного сеченая. Минимальная огнестойкость стандартной плиты 2Т составляет от 60 до 120 мин.

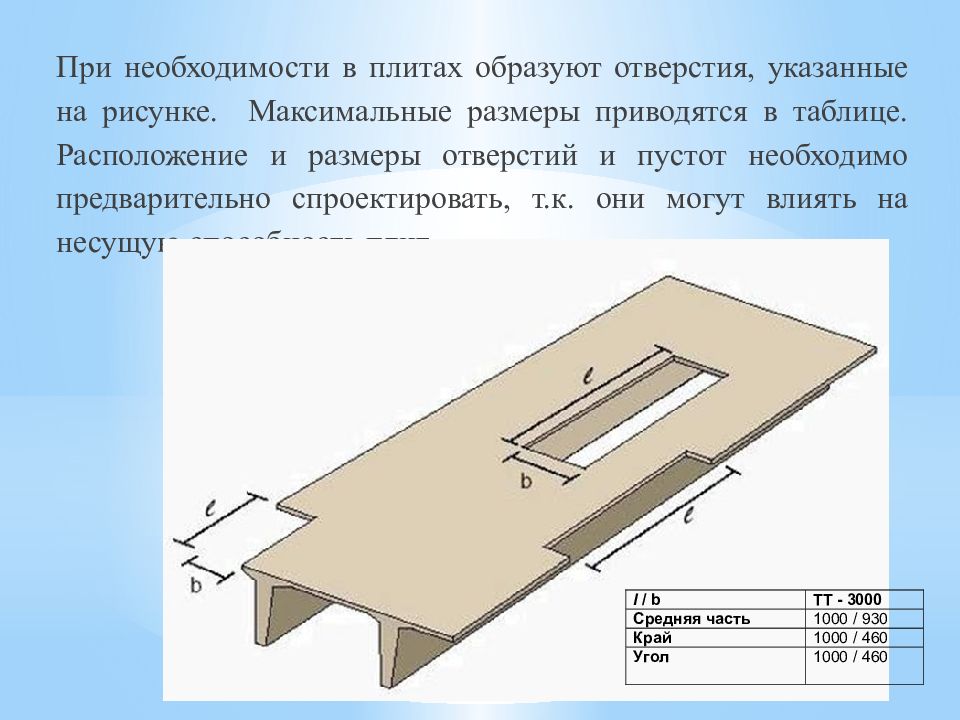

При необходимости в плитах образуют отверстия, указанные на рисунке. Максимальные размеры приводятся в таблице. Расположение и размеры отверстий и пустот необходимо предварительно спроектировать, т.к. они могут влиять на несущую способность плит.

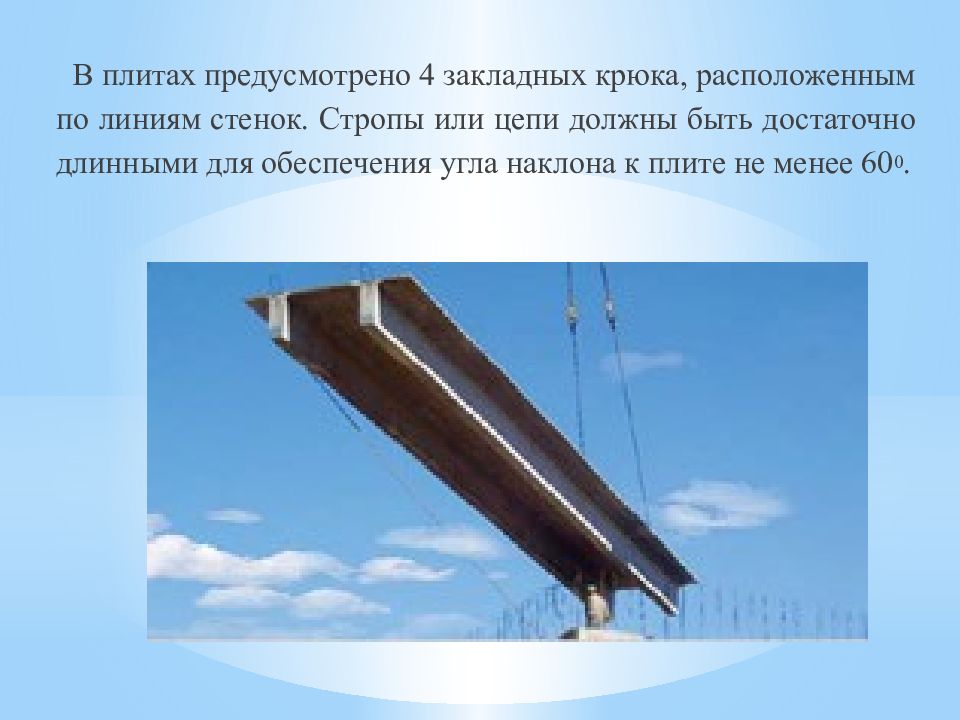

В плитах предусмотрено 4 закладных крюка, расположенным по линиям стенок. Стропы или цепи должны быть достаточно длинными для обеспечения угла наклона к плите не менее 60 0.

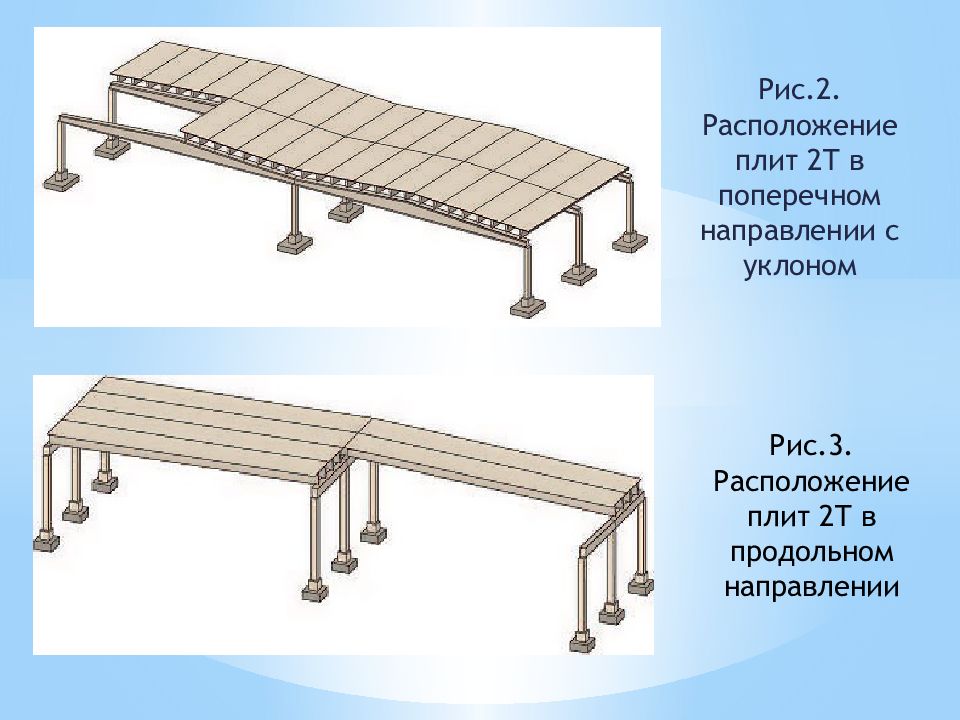

Рис.2. Расположение плит 2Т в поперечном направлении с уклоном Рис.3. Расположение плит 2Т в продольном направлении

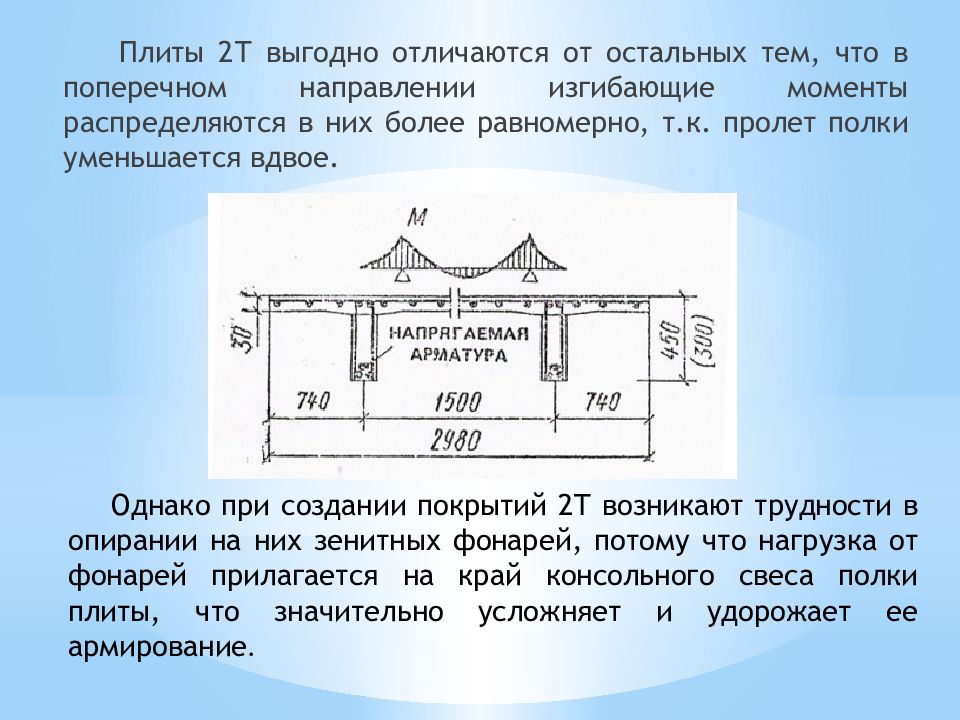

Плиты 2Т выгодно отличаются от остальных тем, что в поперечном направлении изгибающие моменты распределяются в них более равномерно, т.к. пролет полки уменьшается вдвое. Однако при создании покрытий 2Т возникают трудности в опирании на них зенитных фонарей, потому что нагрузка от фонарей прилагается на край консольного свеса полки плиты, что значительно усложняет и удорожает ее армирование.
