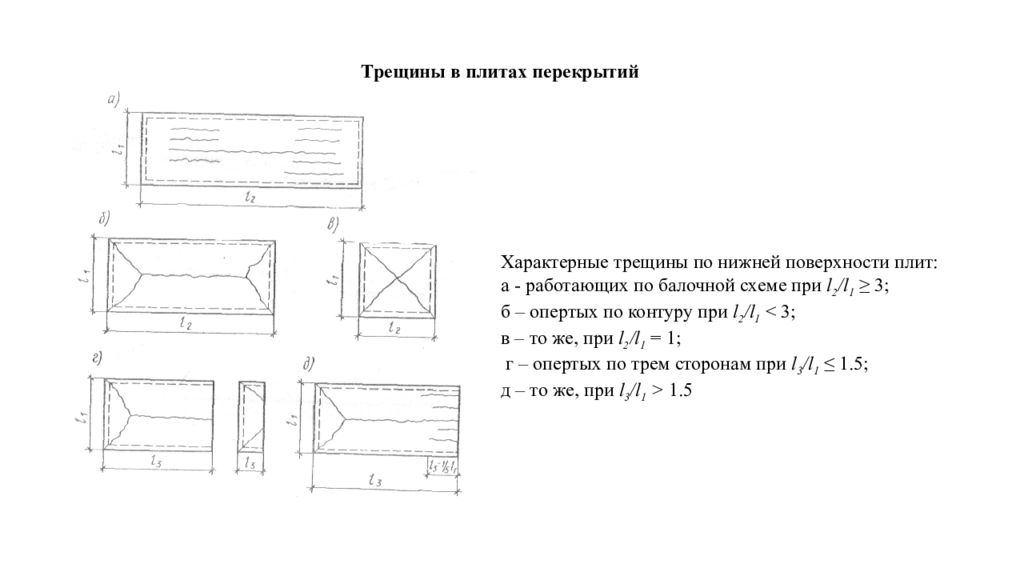

Трещины в плитах перекрытий Характерные трещины по нижней поверхности плит: а - работающих по балочной схеме при l 2 / l 1 ≥ 3; б – опертых по контуру при l 2 / l 1 < 3; в – то же, при l 2 / l 1 = 1 ; г – опертых по трем сторонам при l 3 / l 1 ≤ 1.5; д – то же, при l 3 / l 1 > 1.5

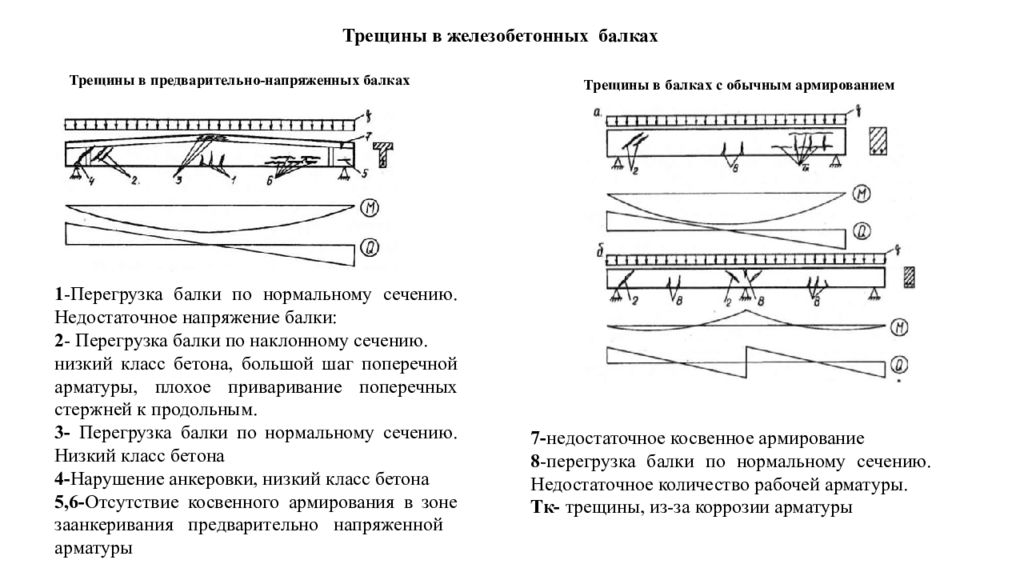

Трещины в железобетонных балках Трещины в балках с обычным армированием 7- недостаточное косвенное армирование 8 -перегрузка балки по нормальному сечению. Недостаточное количество рабочей арматуры. Тк - трещины, из-за коррозии арматуры Трещины в предварительно-напряженных балках 1 -Перегрузка балки по нормальному сечению. Недостаточное напряжение балки: 2 - Перегрузка балки по наклонному сечению. низкий класс бетона, большой шаг поперечной арматуры, плохое приваривание поперечных стержней к продольным. 3- Перегрузка балки по нормальному сечению. Низкий класс бетона 4- Нарушение анкеровки, низкий класс бетона 5,6- Отсутствие косвенного армирования в зоне заанкеривания предварительно напряженной арматуры

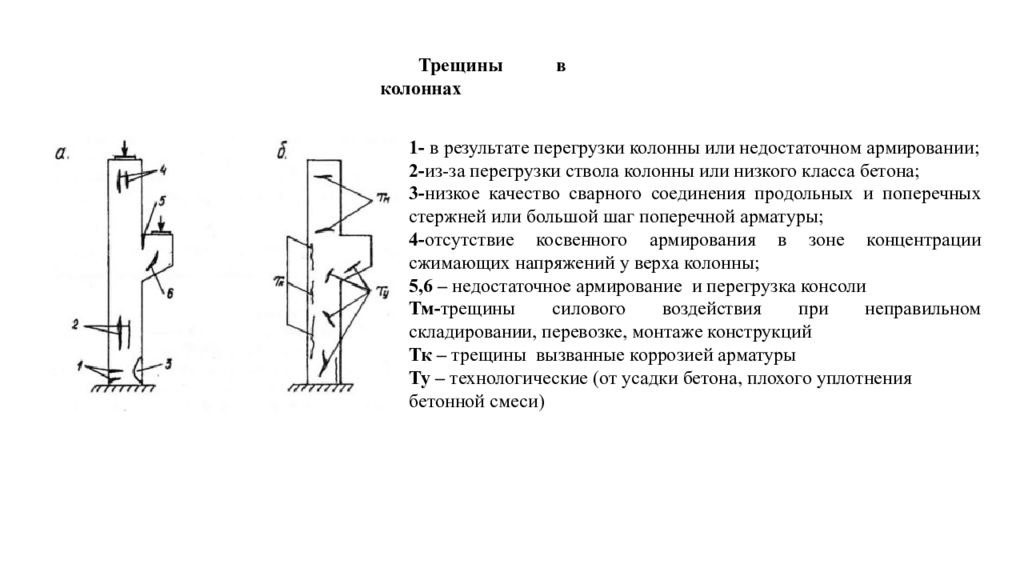

Трещины в колоннах 1- в результате перегрузки колонны или недостаточном армировании; 2- из-за перегрузки ствола колонны или низкого класса бетона; 3- низкое качество сварного соединения продольных и поперечных стержней или большой шаг поперечной арматуры; 4- отсутствие косвенного армирования в зоне концентрации сжимающих напряжений у верха колонны; 5,6 – недостаточное армирование и перегрузка консоли Тм - трещины силового воздействия при неправильном складировании, перевозке, монтаже конструкций Тк – трещины вызванные коррозией арматуры Ту – технологические (от усадки бетона, плохого уплотнения бетонной смеси)

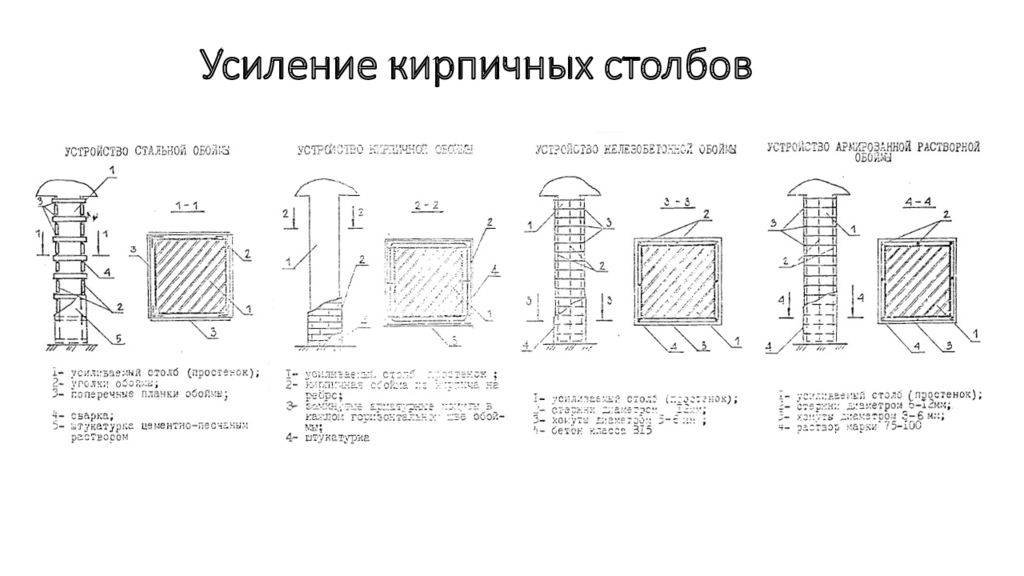

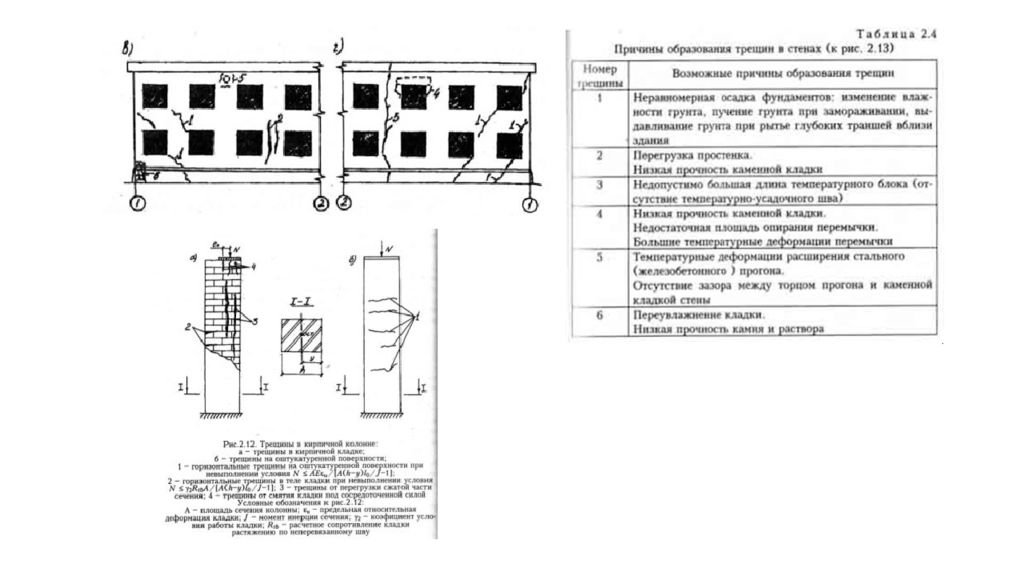

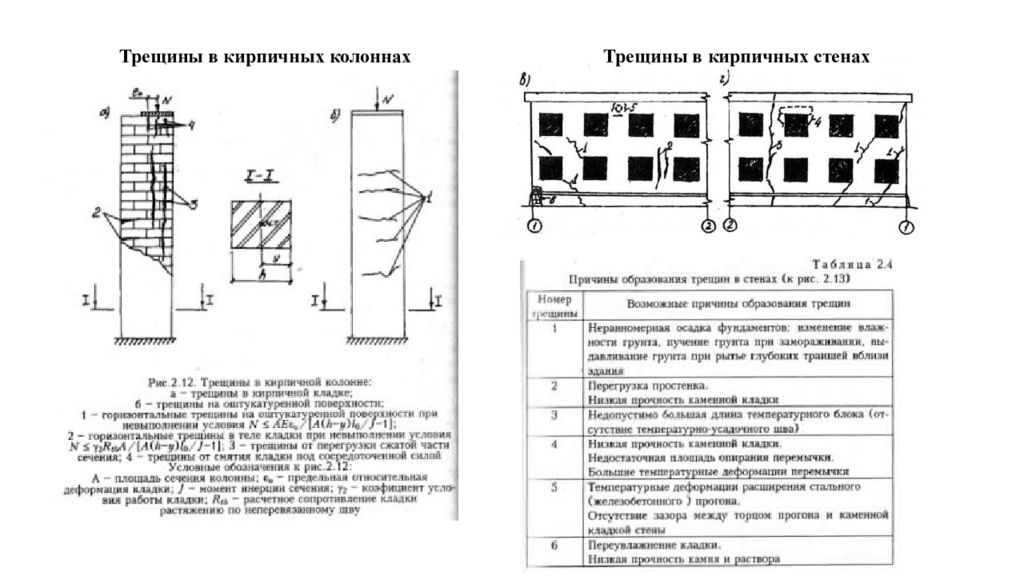

Трещины в кирпичных колоннах Трещины в кирпичных стенах

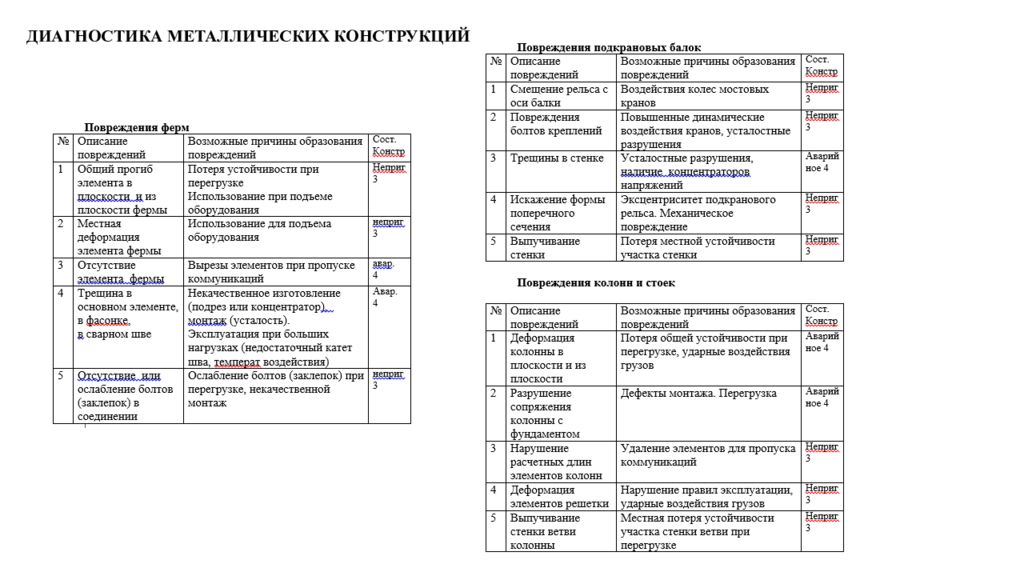

ДИАГНОСТИКА МЕТАЛЛИЧЕСКИХ КОНСТРУКЦИЙ

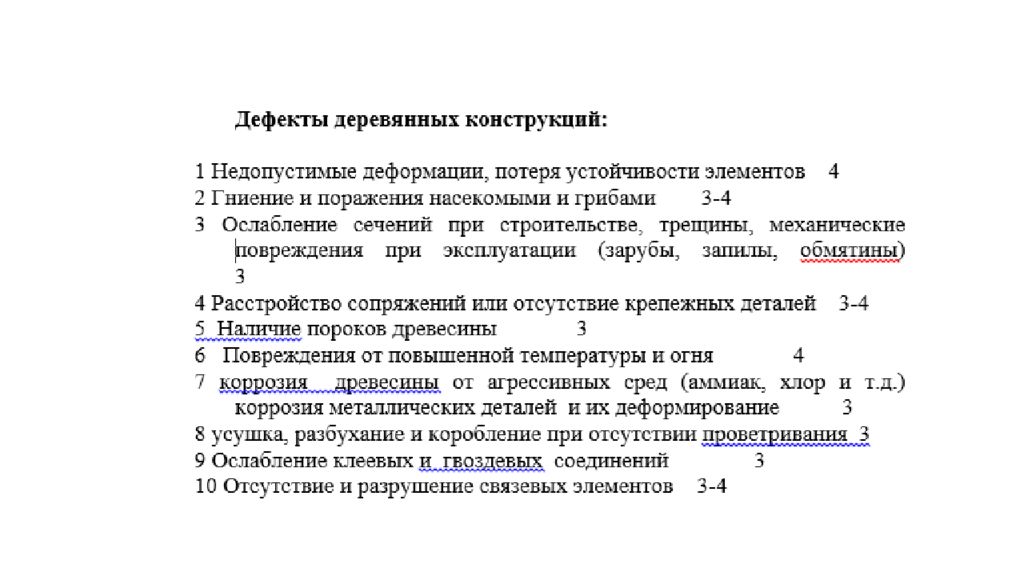

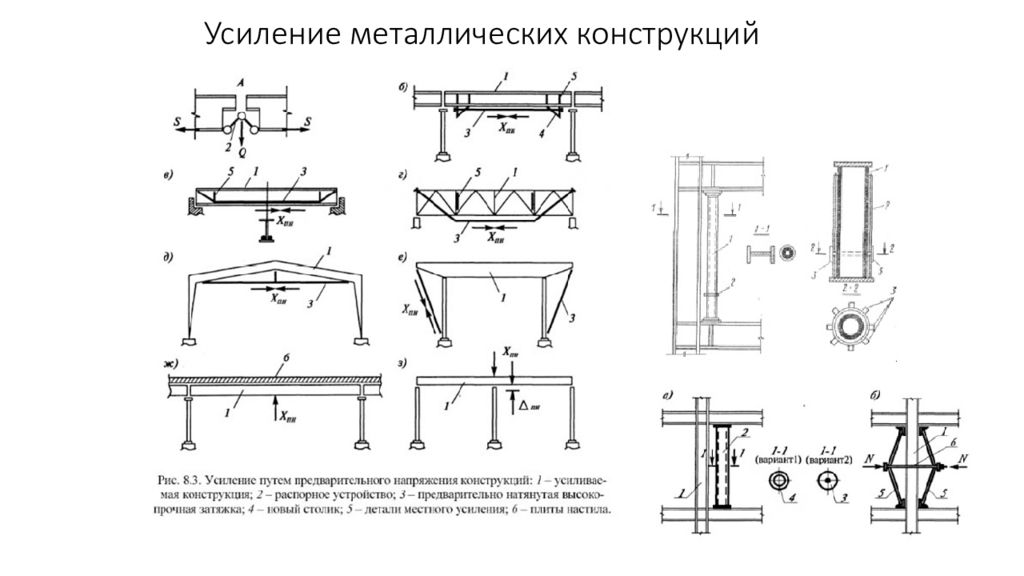

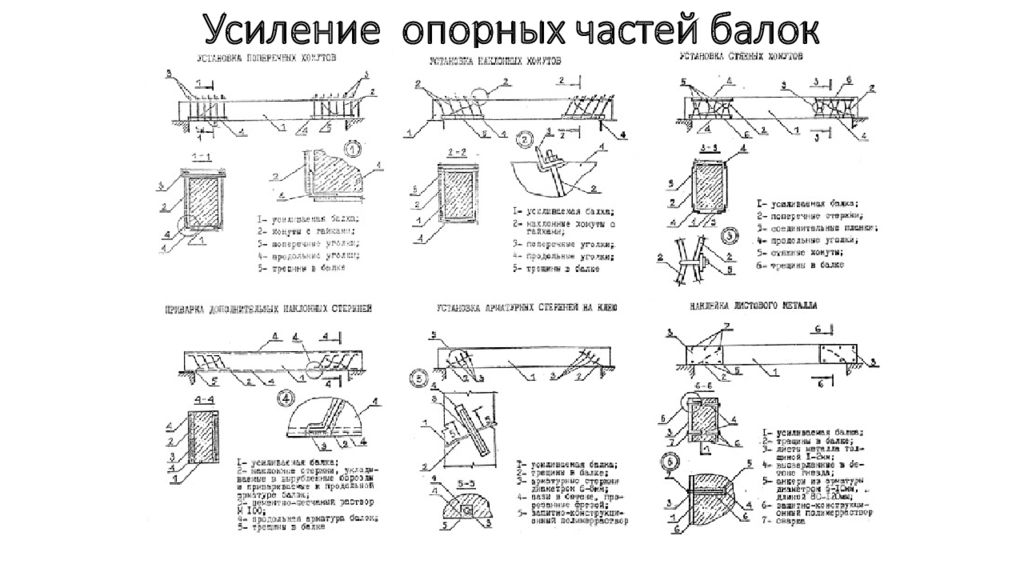

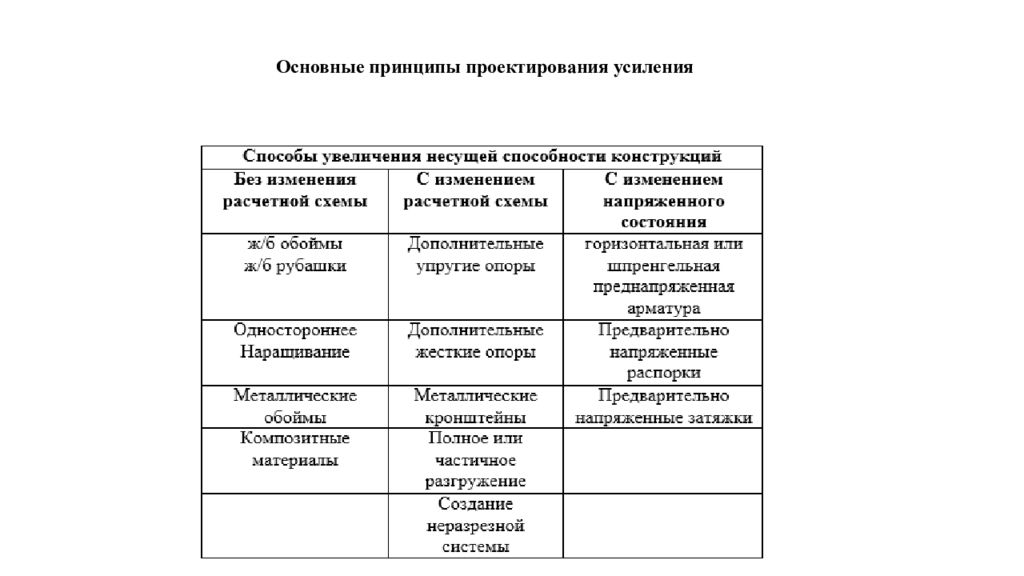

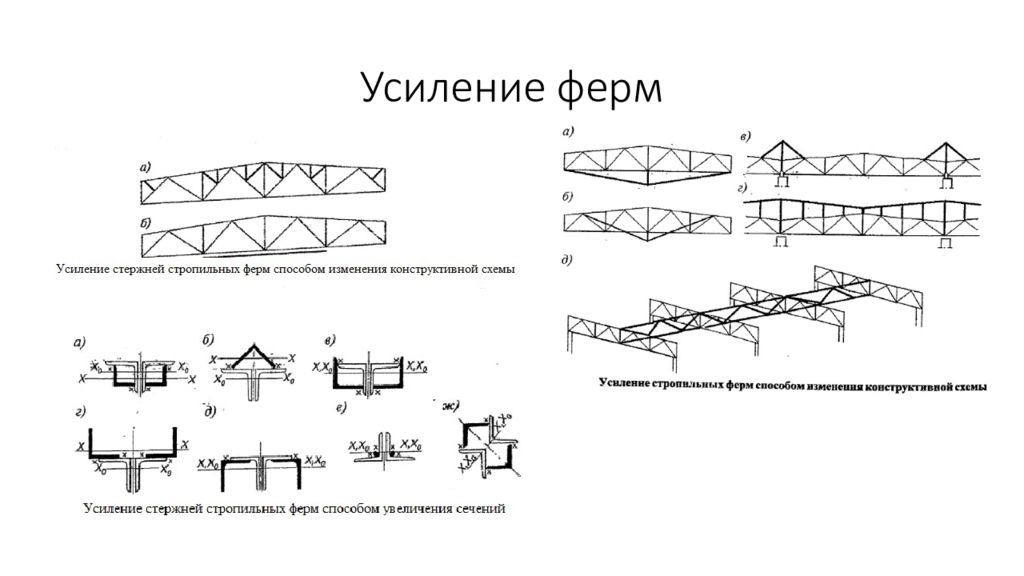

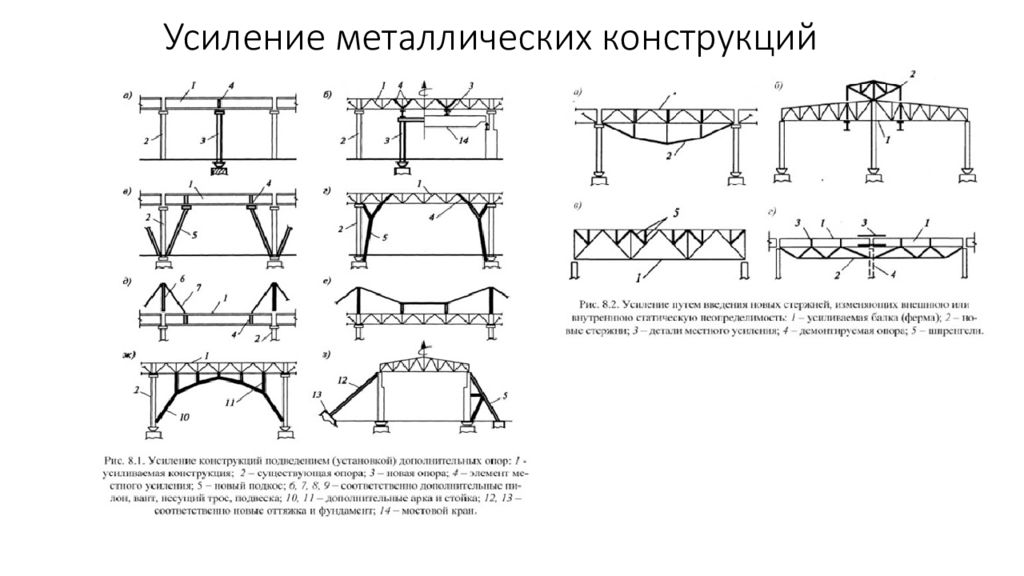

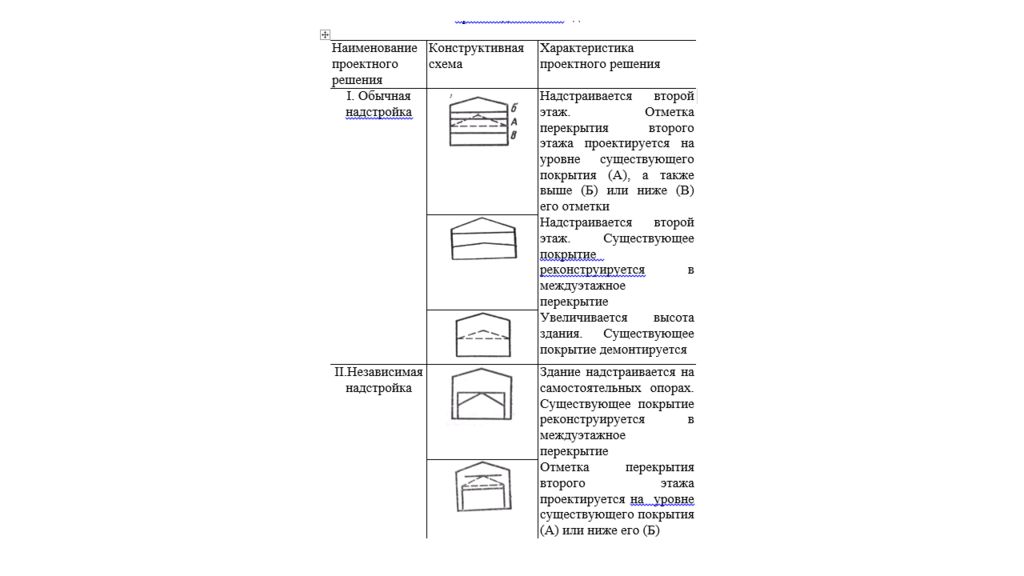

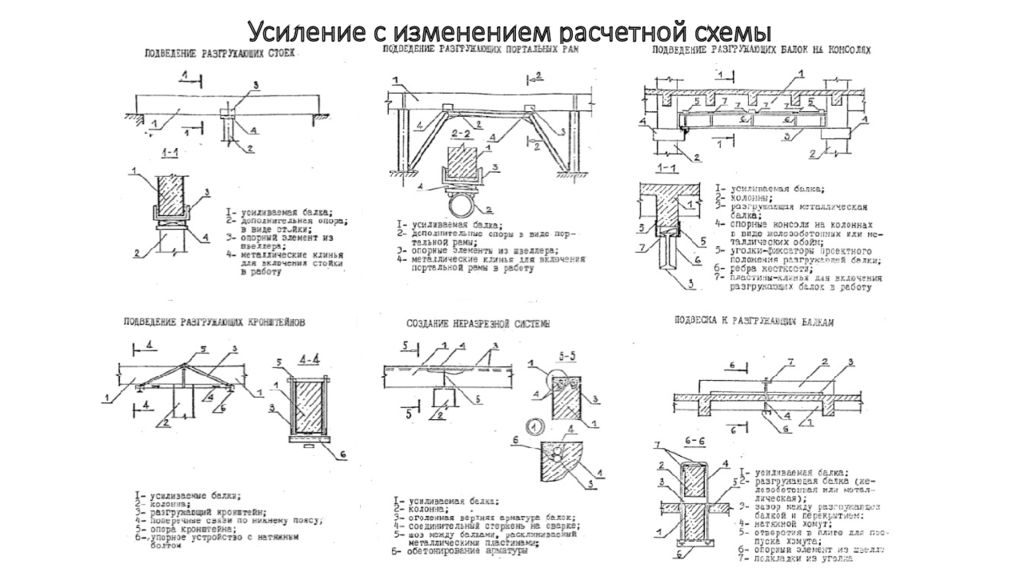

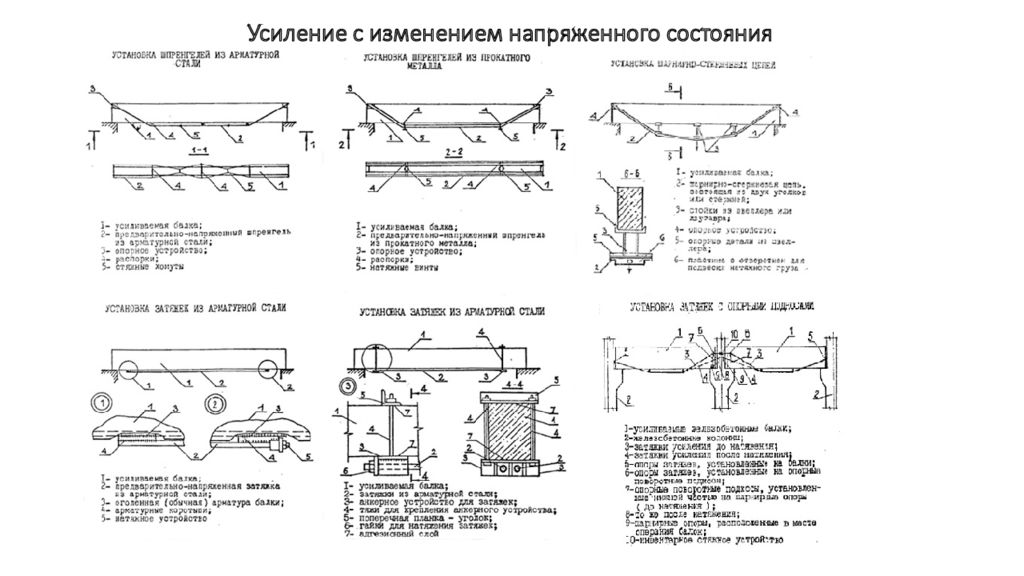

Основные принципы проектирования усиления

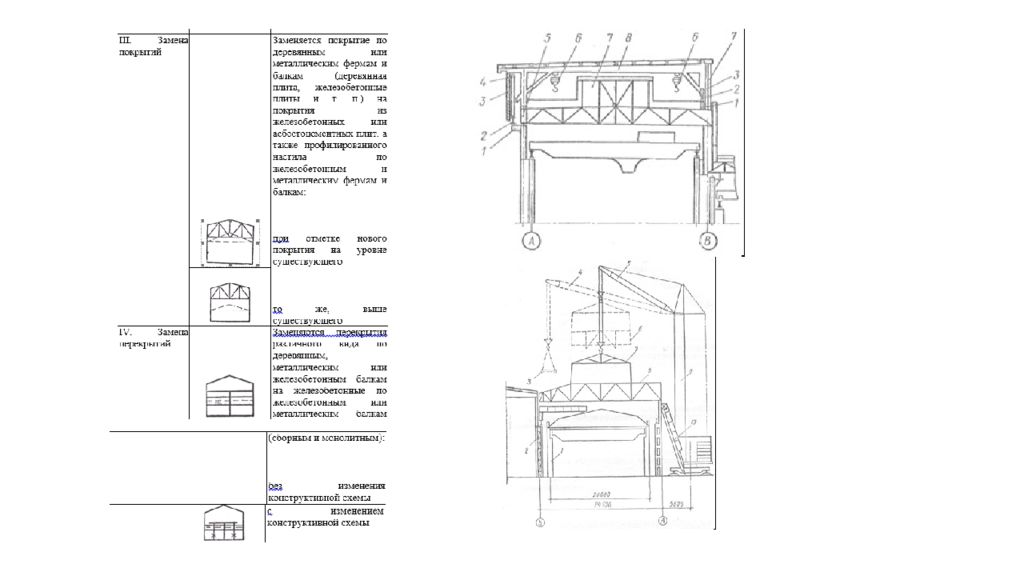

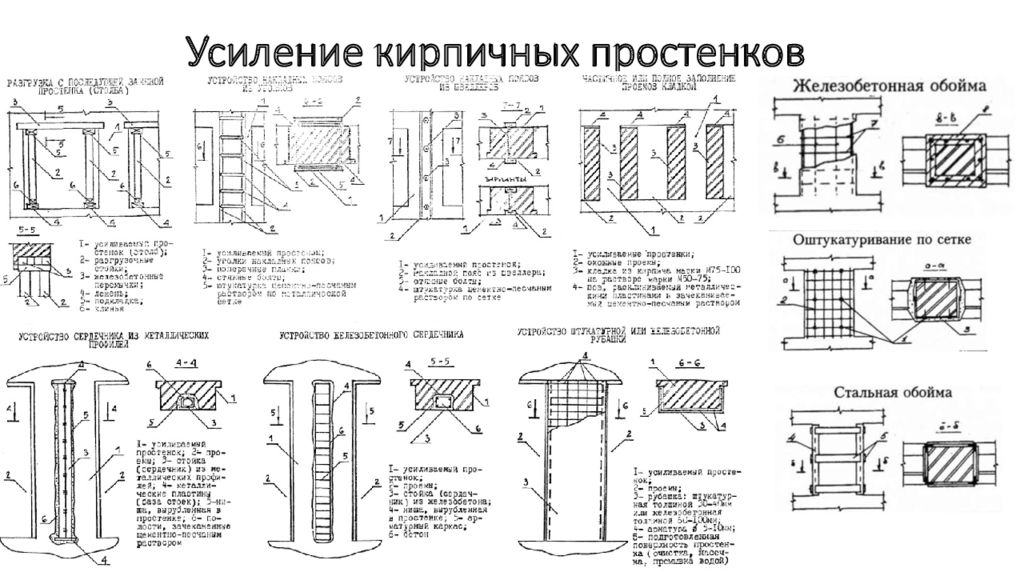

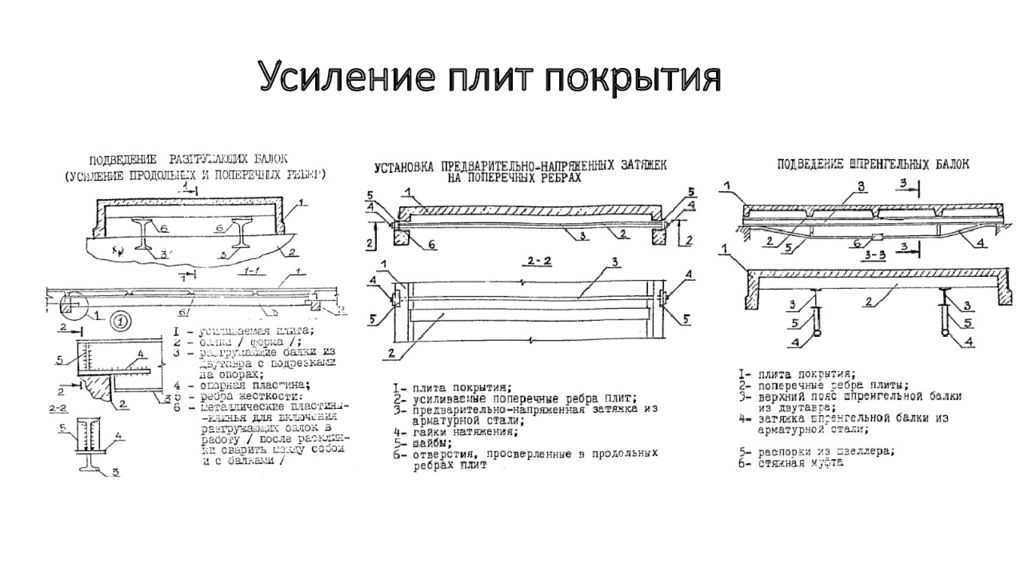

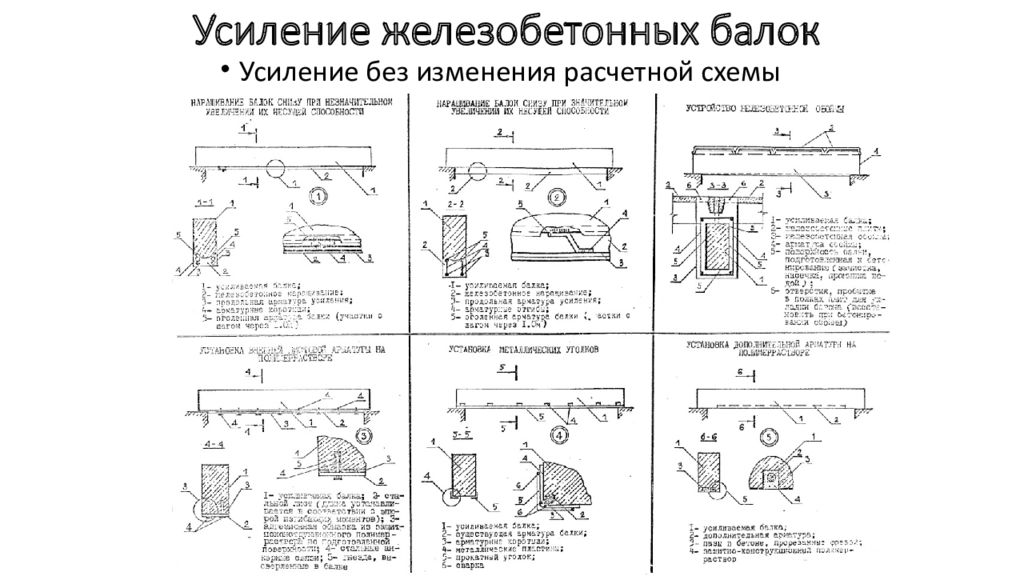

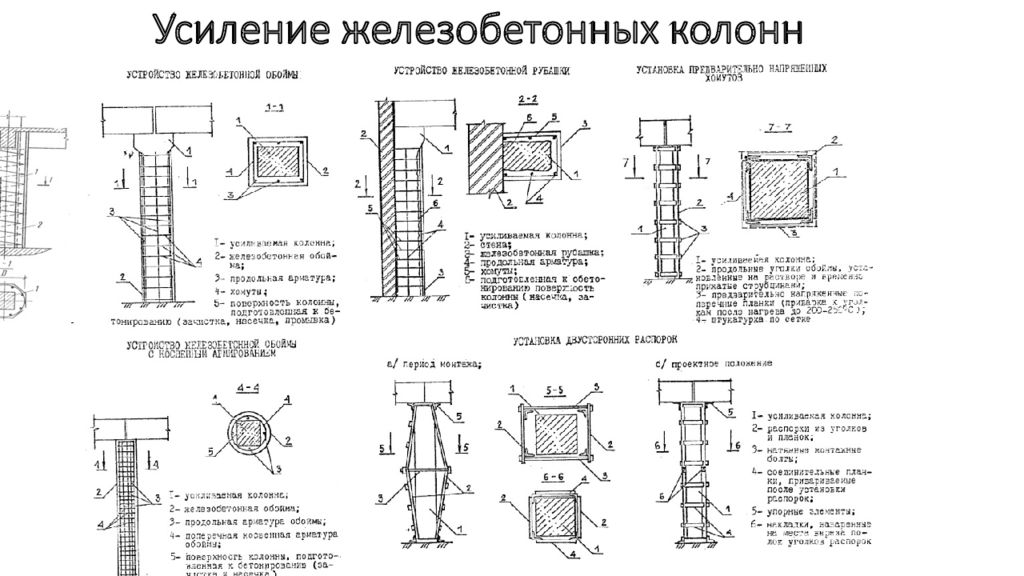

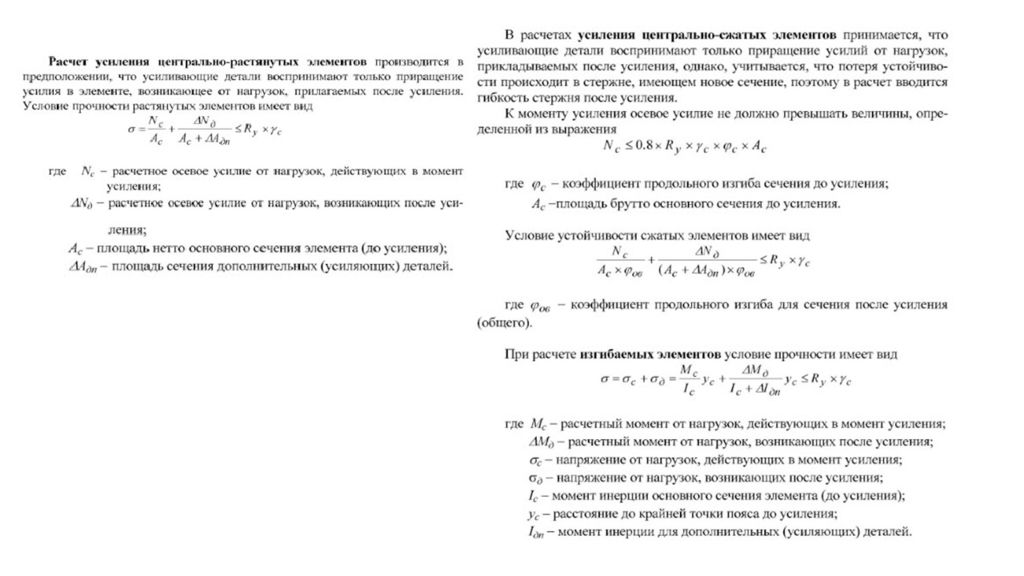

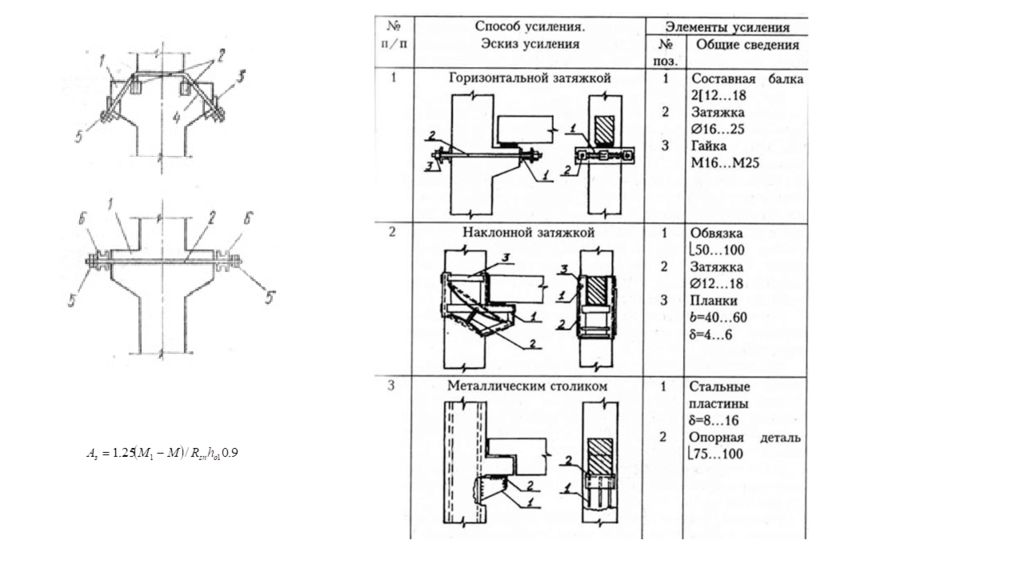

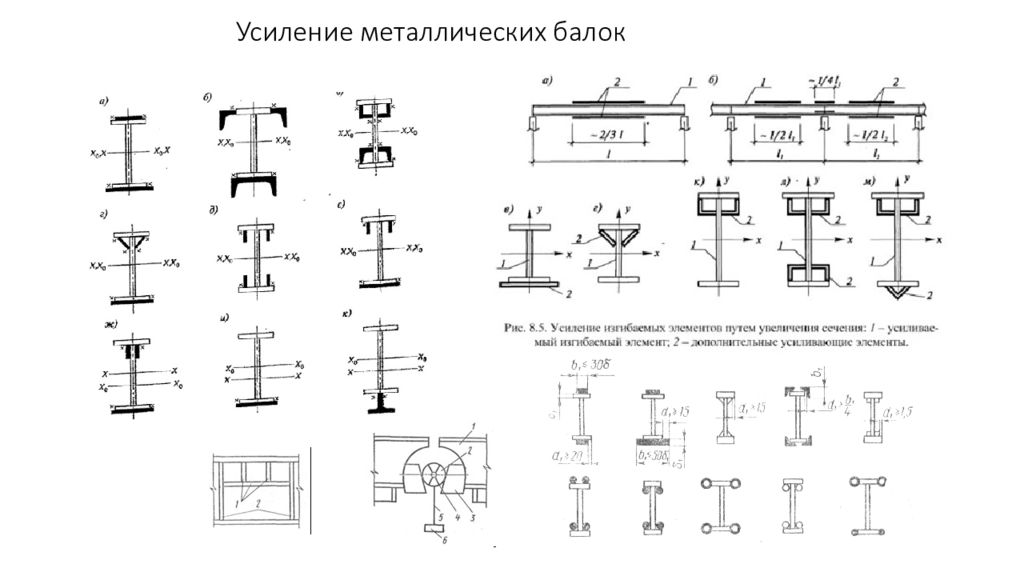

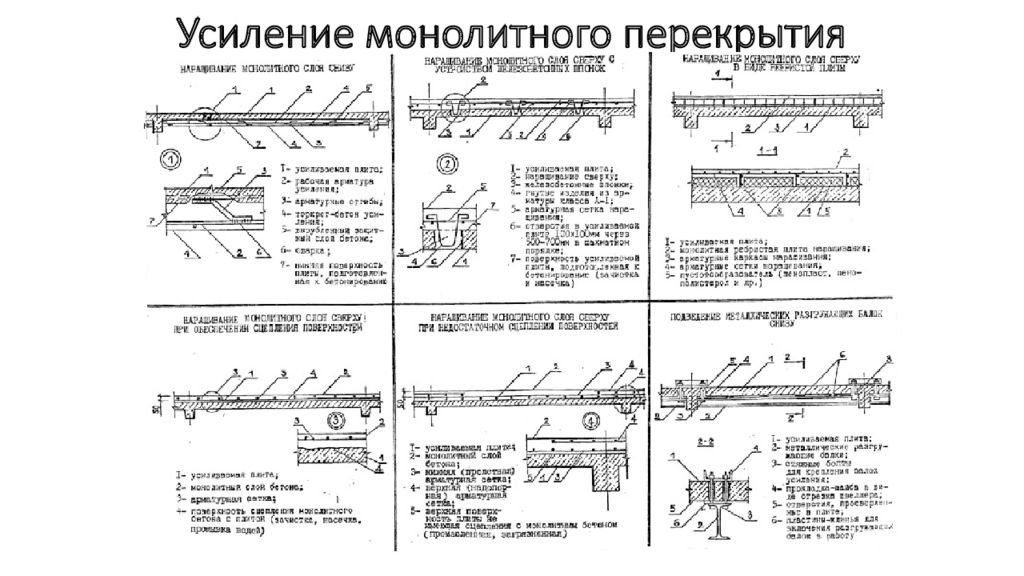

Усиление без изменения расчетной схемы

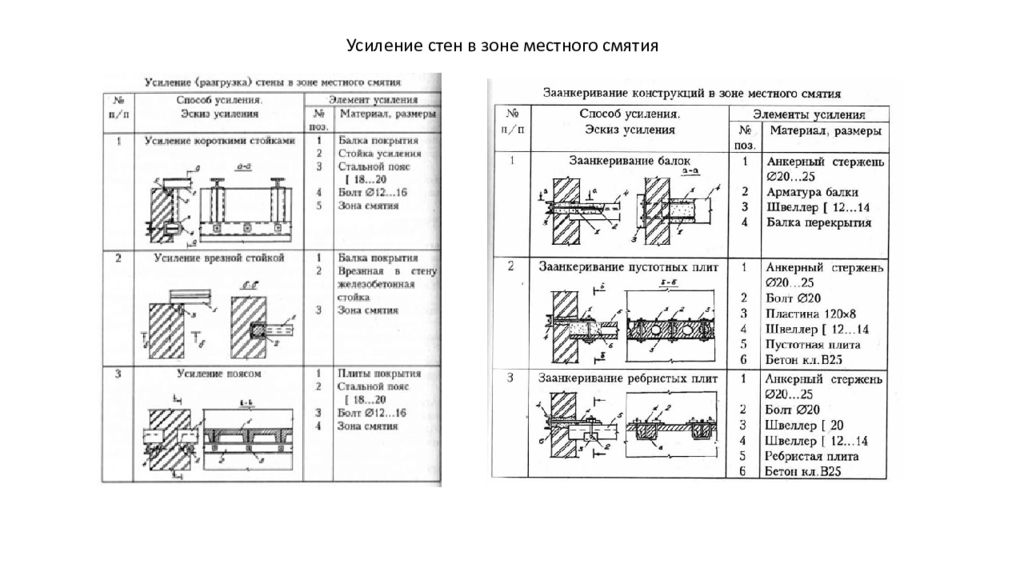

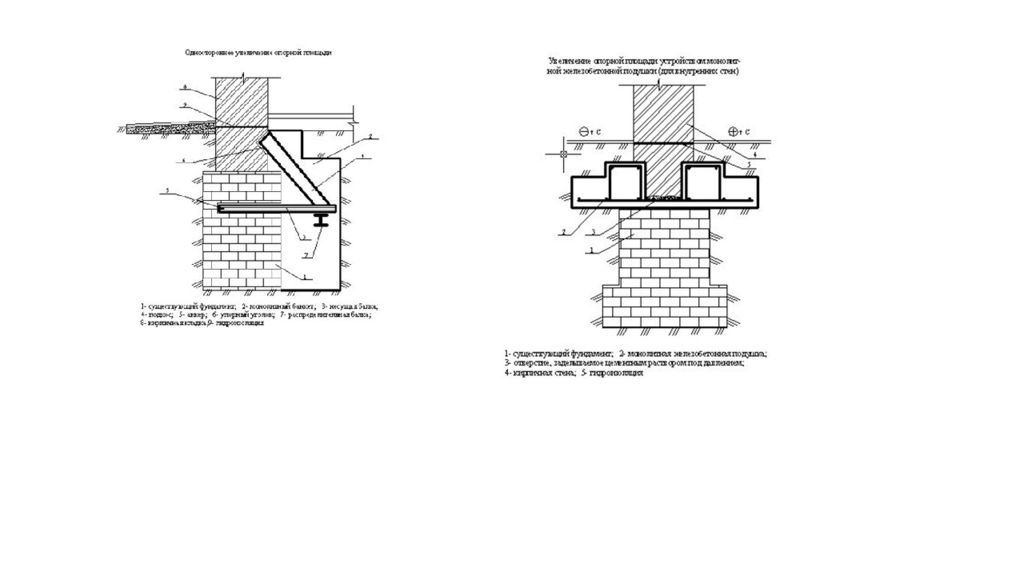

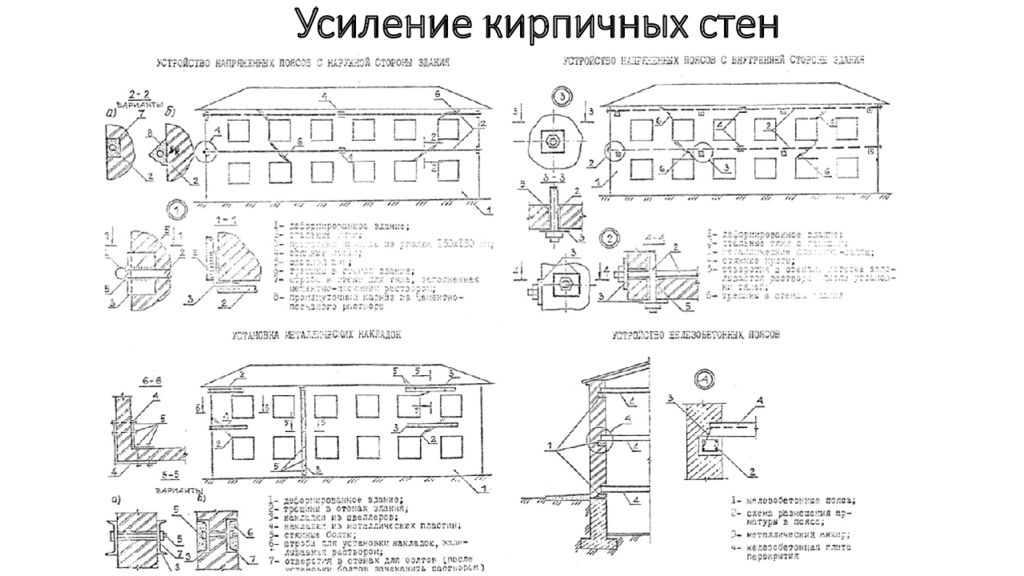

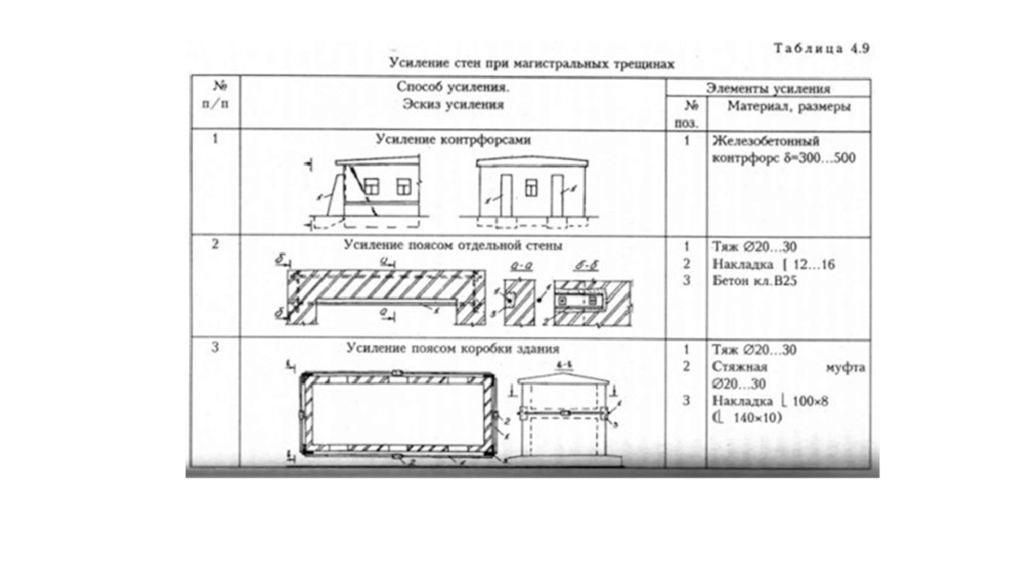

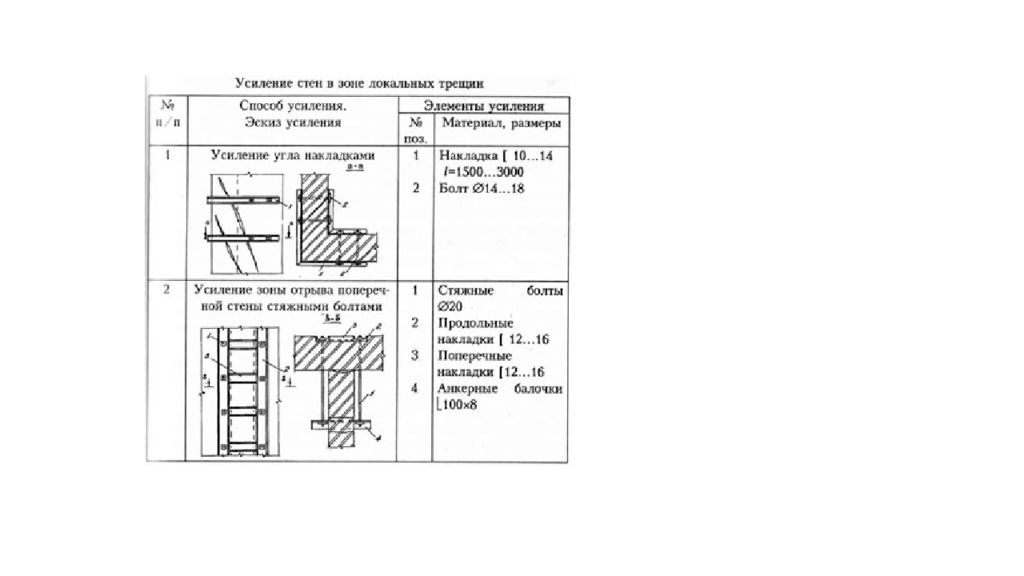

Усиление стен в зоне местного смятия

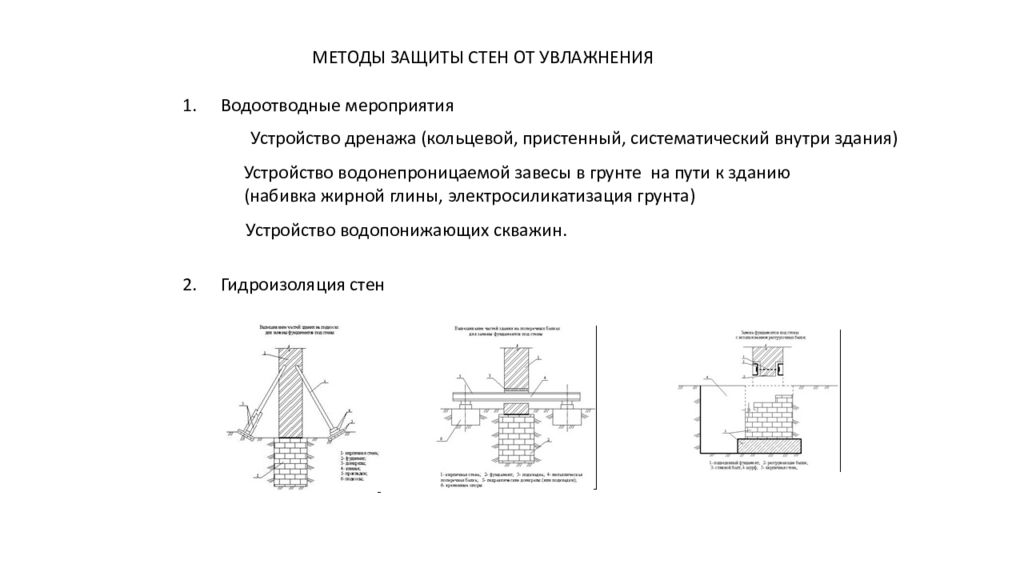

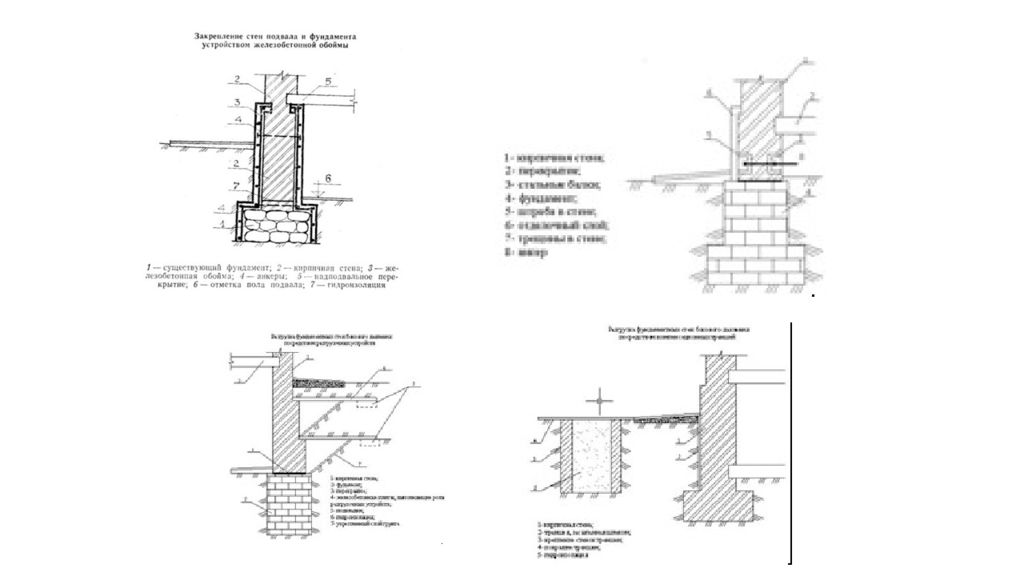

МЕТОДЫ ЗАЩИТЫ СТЕН ОТ УВЛАЖНЕНИЯ 1. Водоотводные мероприятия 2. Гидроизоляция стен Устройство дренажа (кольцевой, пристенный, систематический внутри здания) Устройство водонепроницаемой завесы в грунте на пути к зданию (набивка жирной глины, электросиликатизация грунта) Устройство водопонижающих скважин.

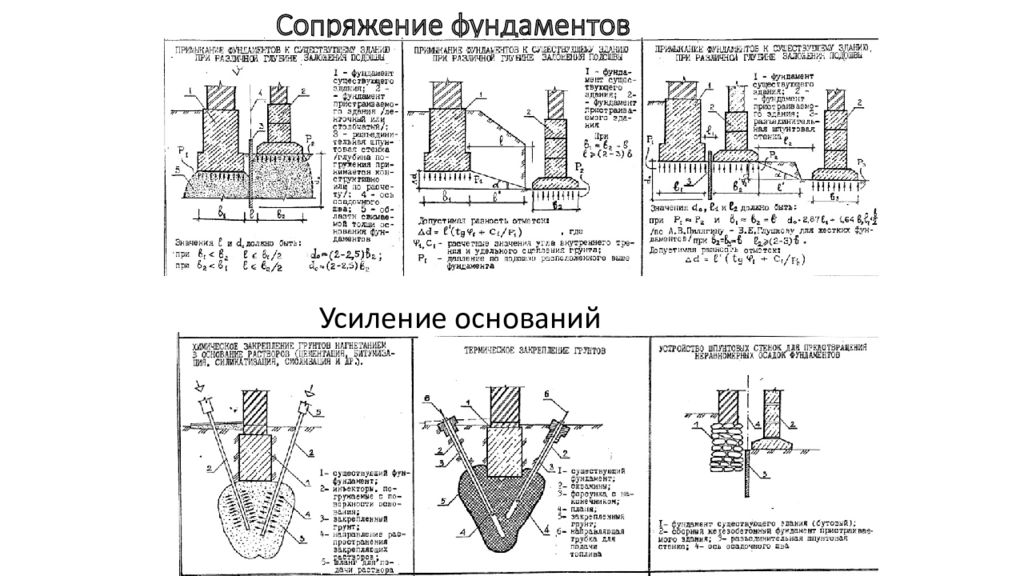

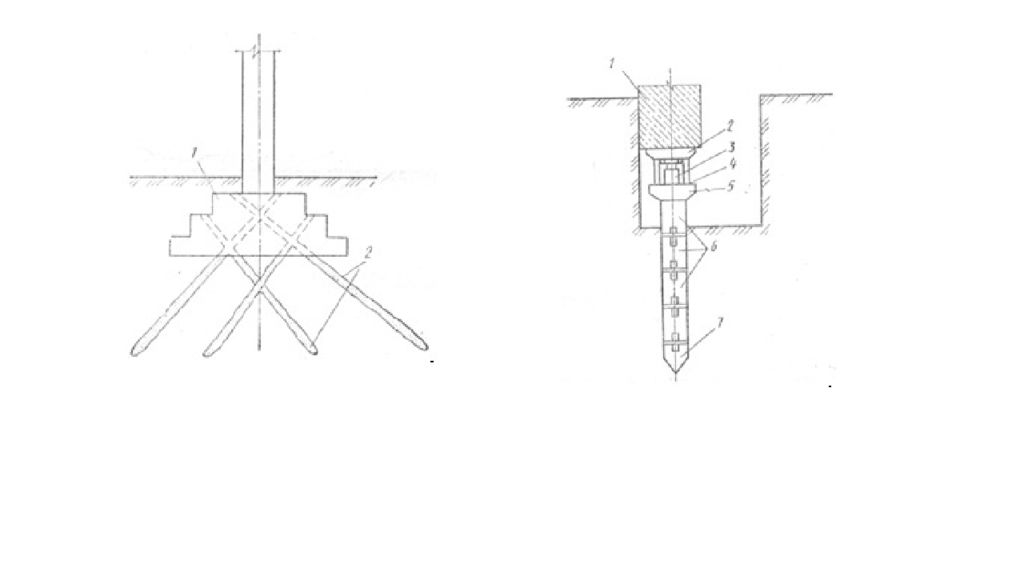

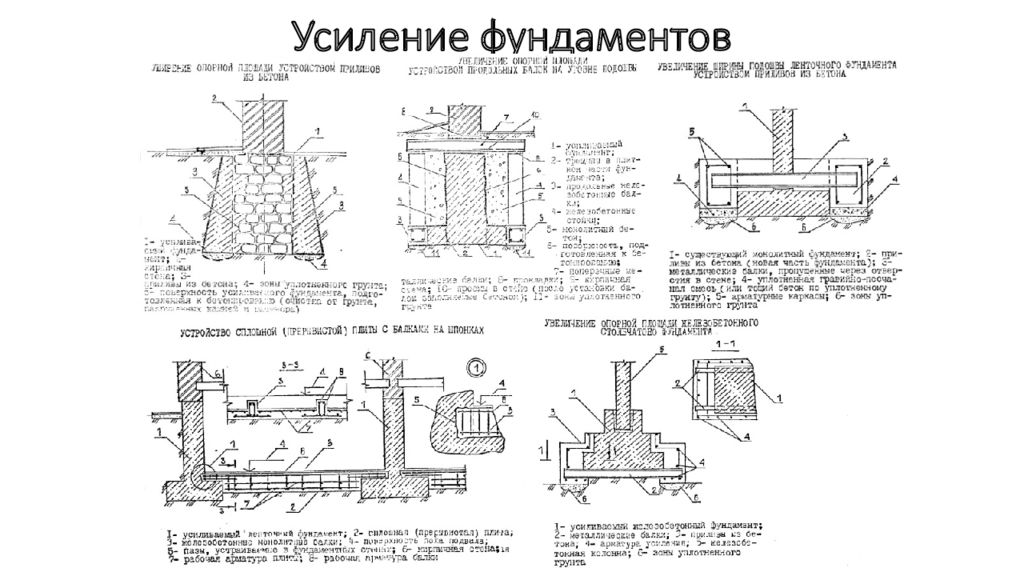

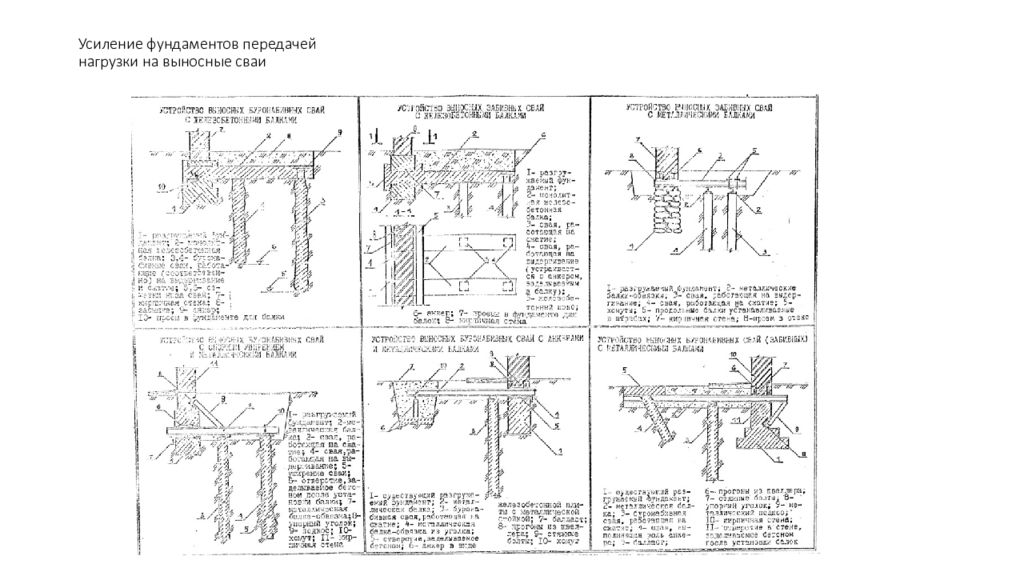

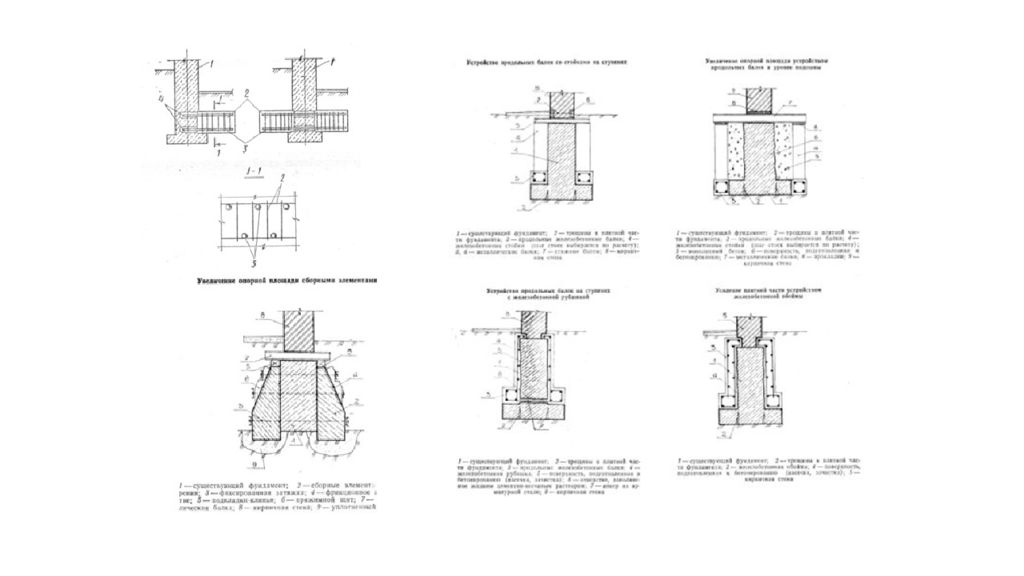

Усиление оснований
