Пневматическая винтовка МР-512
Разновидности МР-512
Схема взведённого спускового механизма
Части спускового механизма

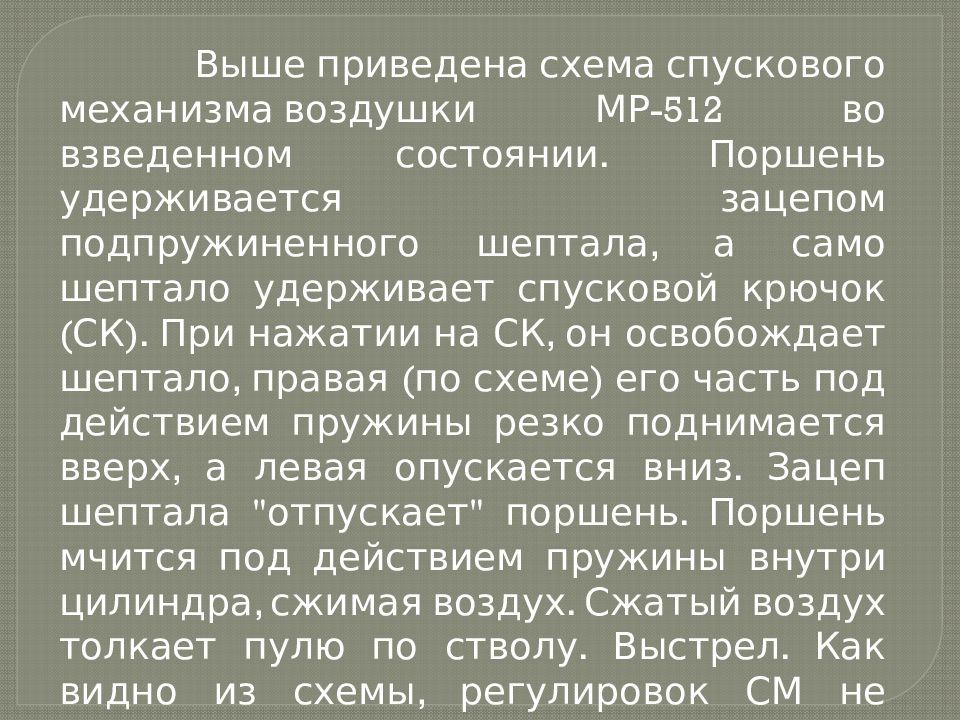

Выше приведена схема спускового механизма воздушки МР-512 во взведенном состоянии. Поршень удерживается зацепом подпружиненного шептала, а само шептало удерживает спусковой крючок (СК). При нажатии на СК, он освобождает шептало, правая (по схеме) его часть под действием пружины резко поднимается вверх, а левая опускается вниз. Зацеп шептала "отпускает" поршень. Поршень мчится под действием пружины внутри цилиндра, сжимая воздух. Сжатый воздух толкает пулю по стволу. Выстрел. Как видно из схемы, регулировок СМ не имеет.
Схема производства выстрела

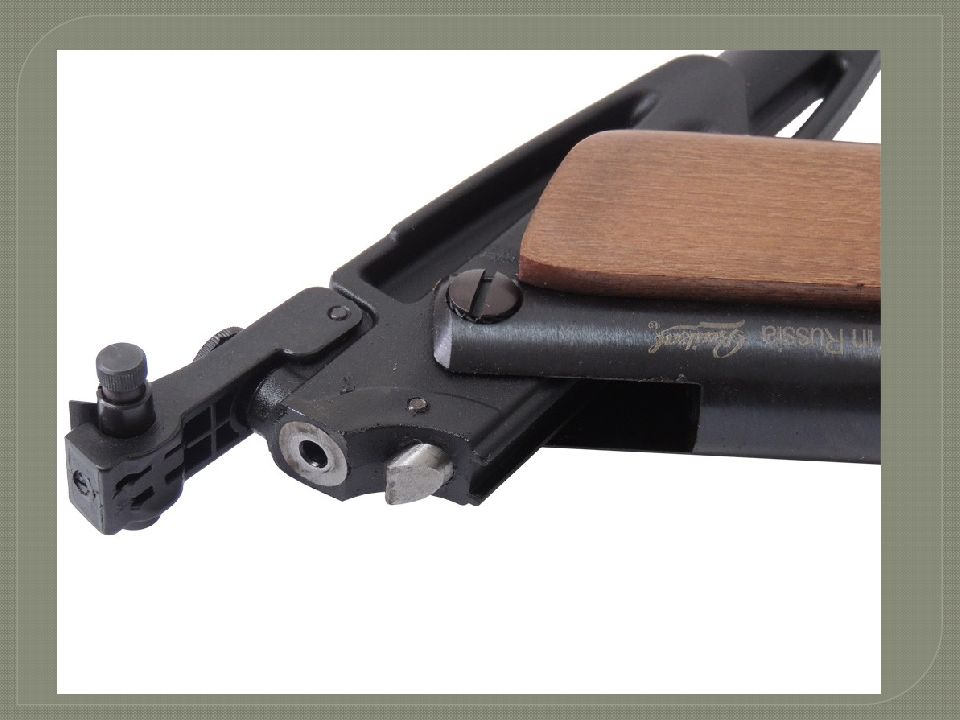

Заряжание винтовки пулькой

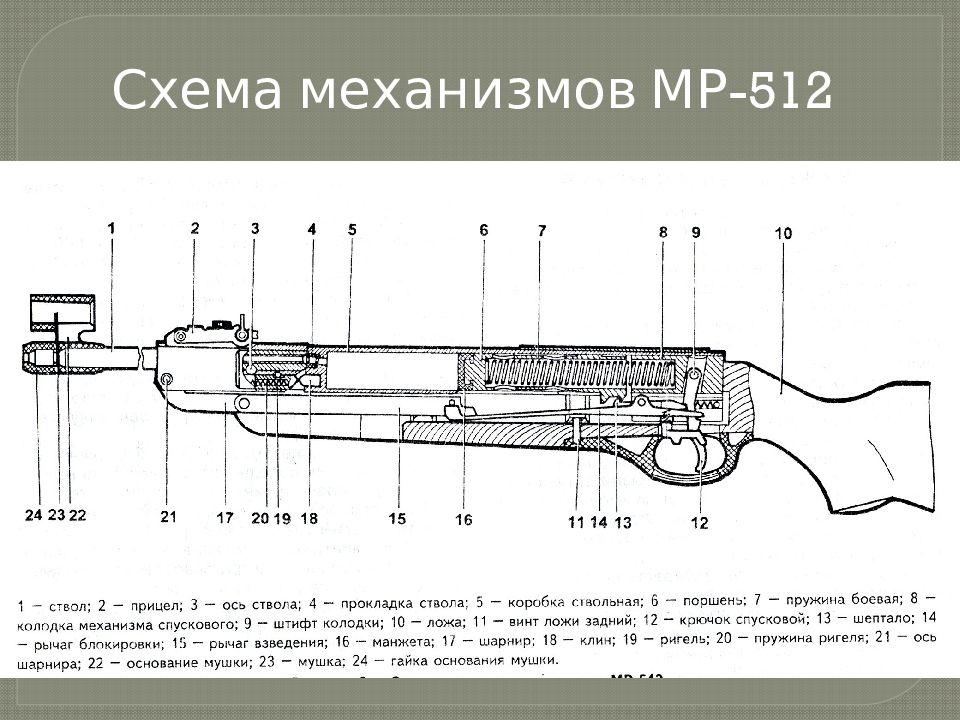

Схема механизмов МР-512
Стандартные прицельные приспособления – прицельная планка (целик) и мушка. Целик регулируется по вертикали и по горизонтали микрометрическими винтами. Мушка защищена пластиковым намушником. И намушник и сама мушка легко снимаются. База для установки оптики – "ласточкин хвост" шириной 11 мм.

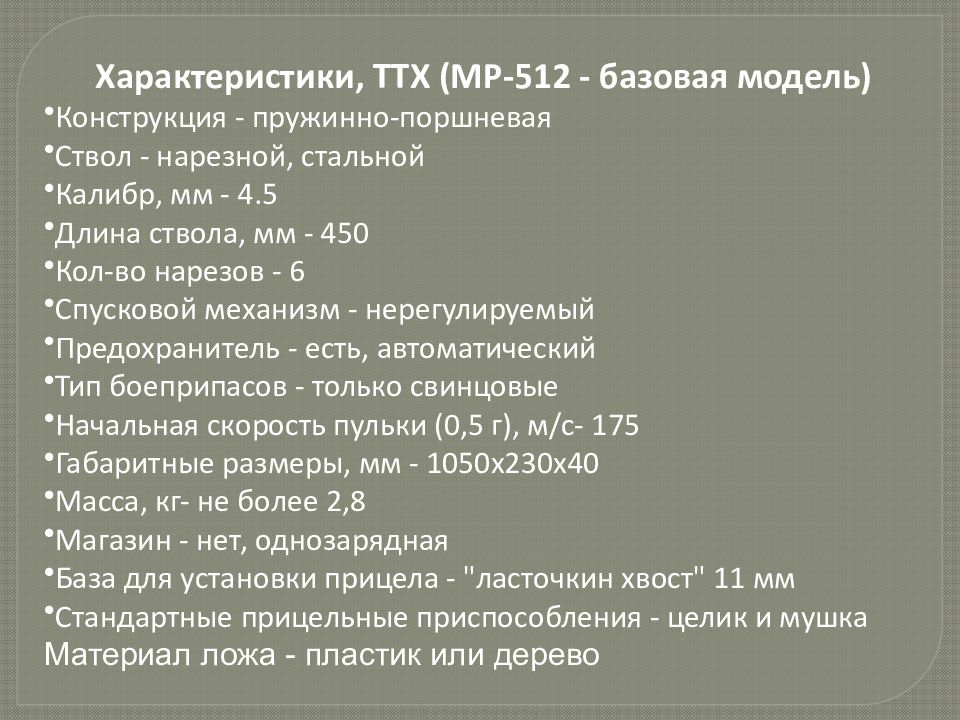

Характеристики, ТТХ (МР-512 - базовая модель) Конструкция - пружинно-поршневая Ствол - нарезной, стальной Калибр, мм - 4.5 Длина ствола, мм - 450 Кол-во нарезов - 6 Спусковой механизм - нерегулируемый Предохранитель - есть, автоматический Тип боеприпасов - только свинцовые Начальная скорость пульки (0,5 г), м/с- 175 Габаритные размеры, мм - 1050х230х40 Масса, кг- не более 2,8 Магазин - нет, однозарядная База для установки прицела - "ласточкин хвост" 11 мм Стандартные прицельные приспособления - целик и мушка Материал ложа - пластик или дерево
