ЗАНЯТИЕ 1. Назначение, устройство и характеристики стрелкового оружия, гранатометов и ручных осколочных гранат.

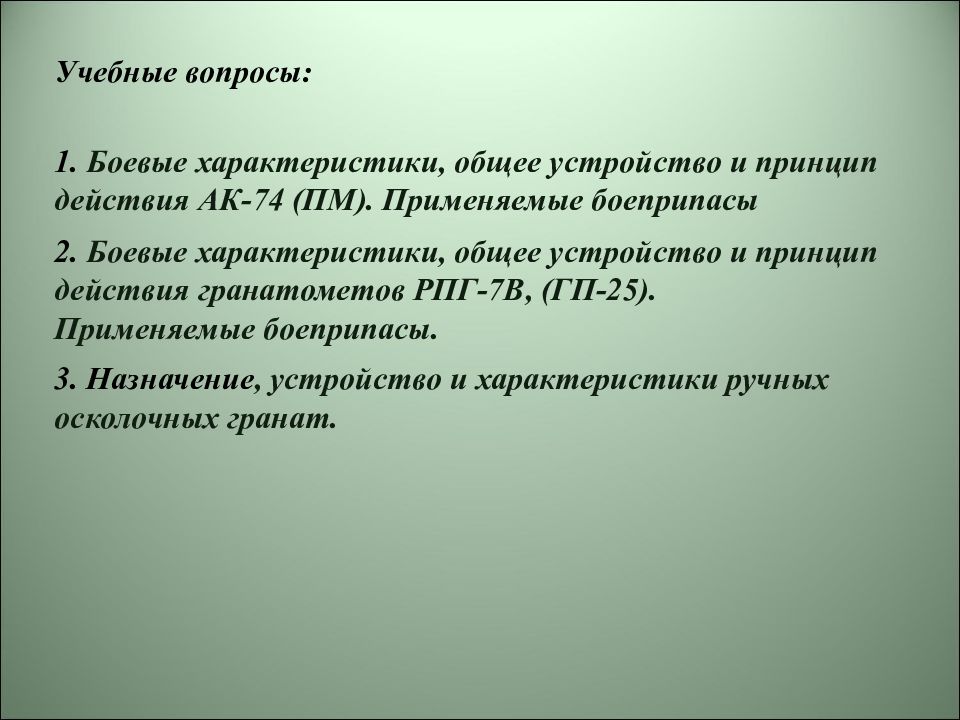

Учебные вопросы: 1. Боевые характеристики, общее устройство и принцип действия АК-74 (ПМ). Применяемые боеприпасы 2. Боевые характеристики, общее устройство и принцип действия гранатометов РПГ-7В, (ГП-25). Применяемые боеприпасы. 3. Назначение, устройство и характеристики ручных осколочных гранат.
Калибр-5,56 мм; Масса с магазином без патронов-3,3 кг; Прицельная дальность-500 м; Начальная скорость пули-900 м/с; Емкость магазина-20 шт. ; Темп стрельбы-750 в/мин. Калибр-5,56 мм; Масса с магазином без патронов-3,4 кг; Прицельная дальность-400 м; Начальная скорость пули-970 м/с; Емкость магазина-20 шт. ; Темп стрельбы-600 в/мин. Калибр-5,56 мм; Масса с магазином без патронов-3,5 кг; Прицельная дальность-300 м; Начальная скорость пули-970 м/с; Емкость магазина-20 шт. ; Темп стрельбы-900 в/мин. М 16 А 3 НК 33 МА S

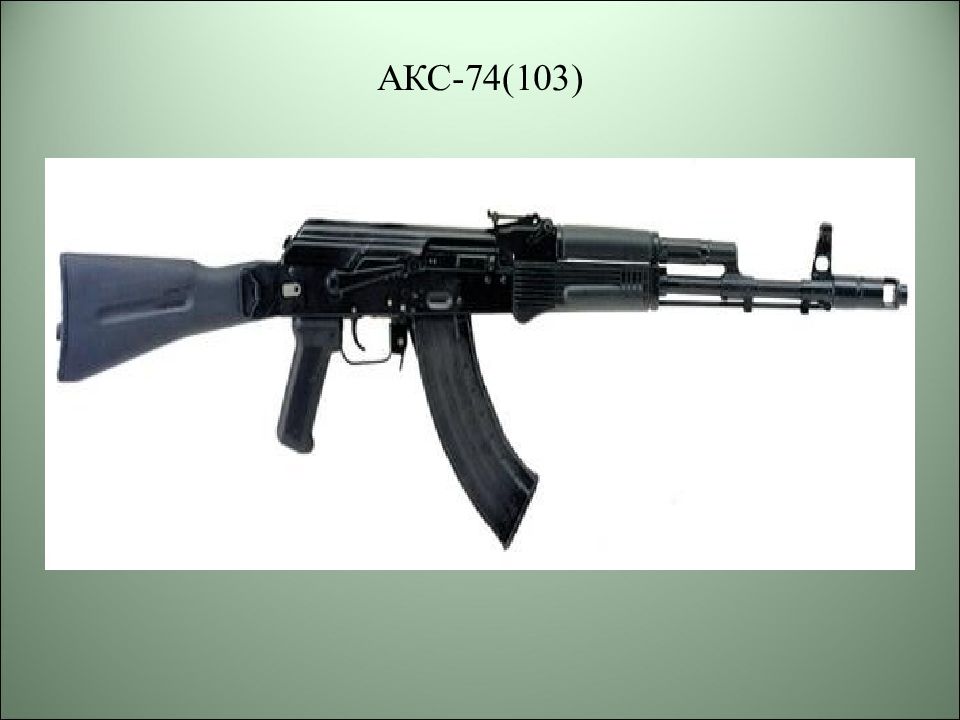

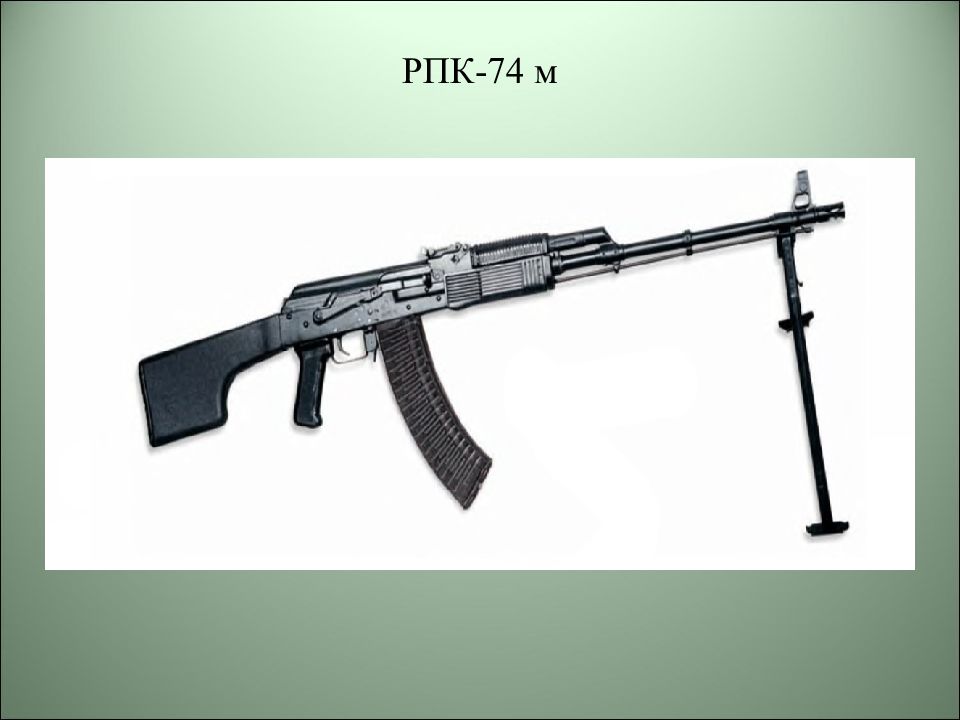

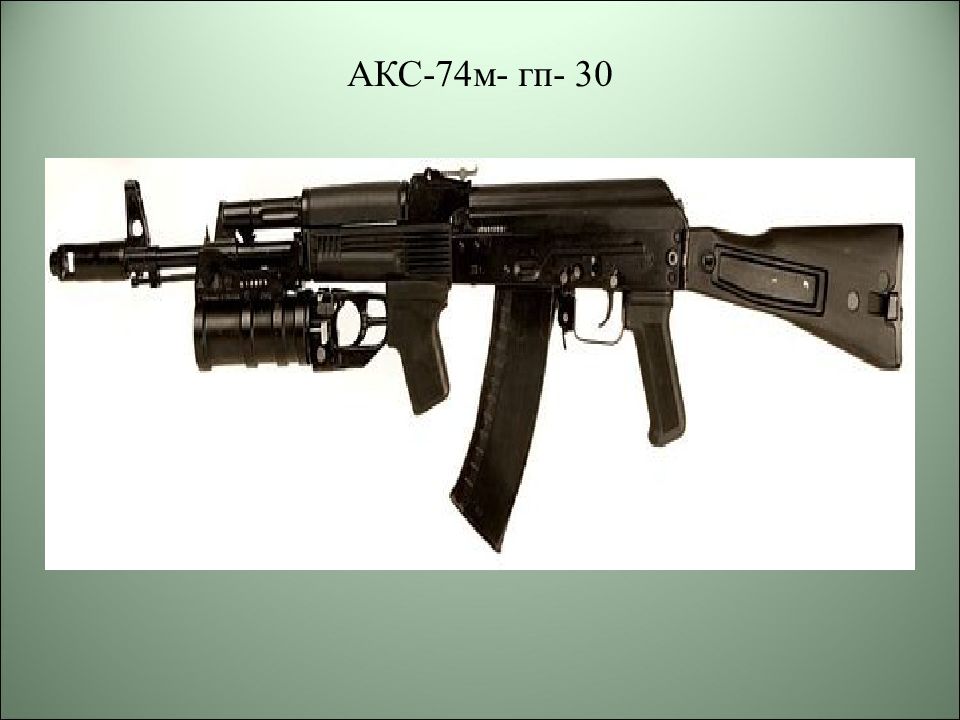

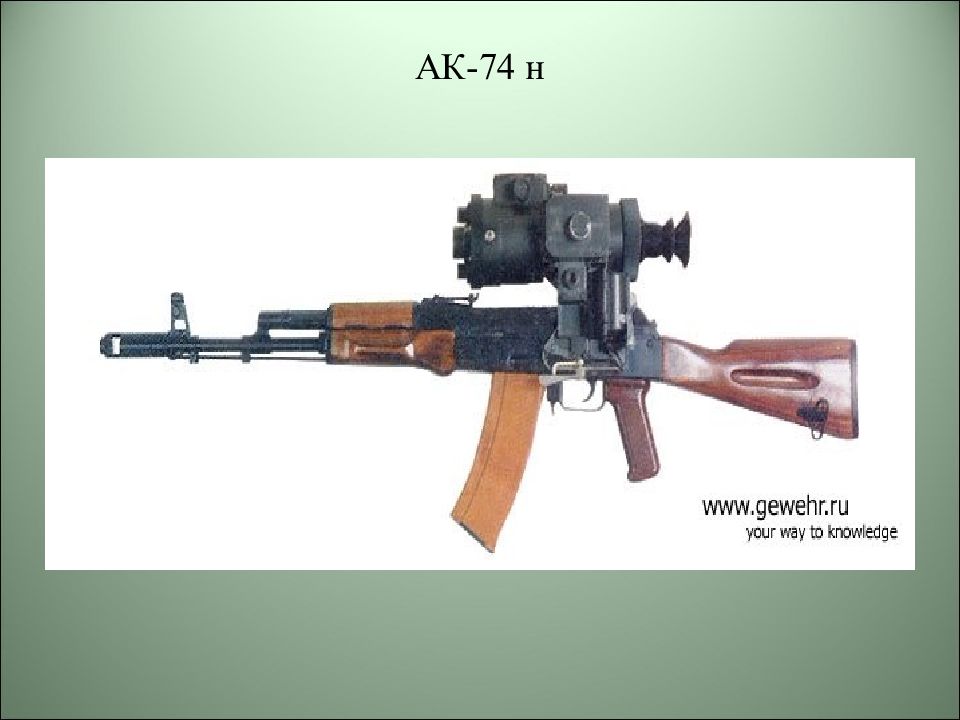

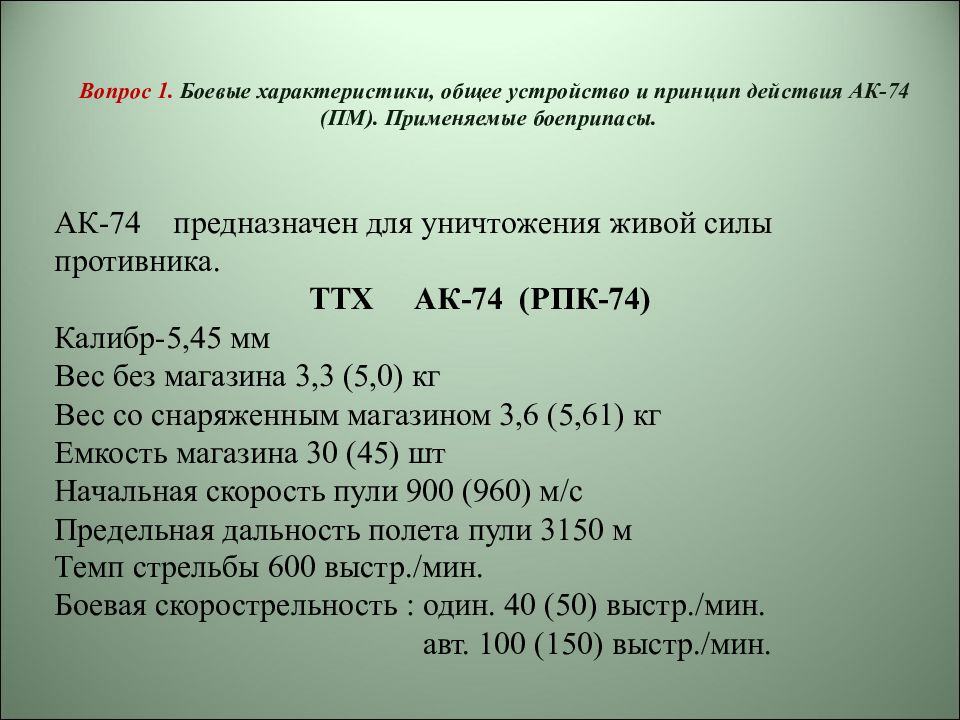

АК-74 предназначен для уничтожения живой силы противника. ТТХ АК-74 (РПК-74) Калибр-5,45 мм Вес без магазина 3,3 (5,0) кг Вес со снаряженным магазином 3,6 (5,61) кг Емкость магазина 30 (45) шт Начальная скорость пули 900 (960) м/с Предельная дальность полета пули 3150 м Темп стрельбы 600 выстр./мин. Боевая скорострельность : один. 40 (50) выстр./мин. авт. 100 (150) выстр./мин.
Прицельная дальность 1000 м Дальность прямого выстрела по грудной фигуре 440 (460) м по ростовой фигуре 625 (640) м Вес патрона 10,2 г Вес пули 3,4 г 50 50 18 23 13,5 23 150 18 50 25 50

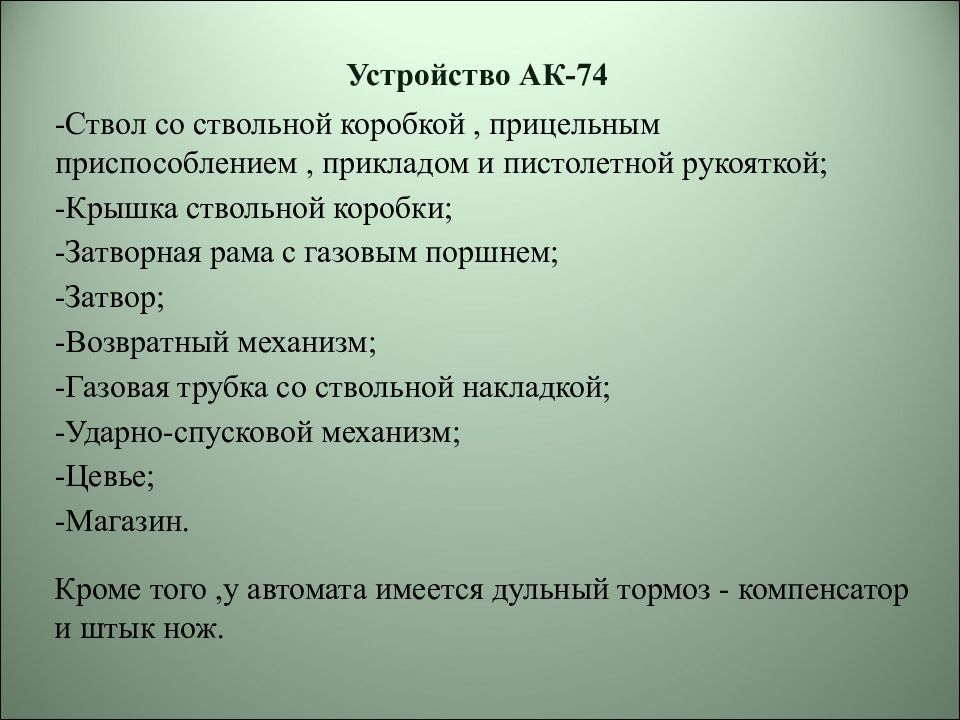

-Ствол со ствольной коробкой, прицельным приспособлением, прикладом и пистолетной рукояткой; -Крышка ствольной коробки; -Затворная рама с газовым поршнем; -Затвор; -Возвратный механизм; -Газовая трубка со ствольной накладкой; -Ударно-спусковой механизм; -Цевье; -Магазин. Кроме того,у автомата имеется дульный тормоз - компенсатор и штык нож.

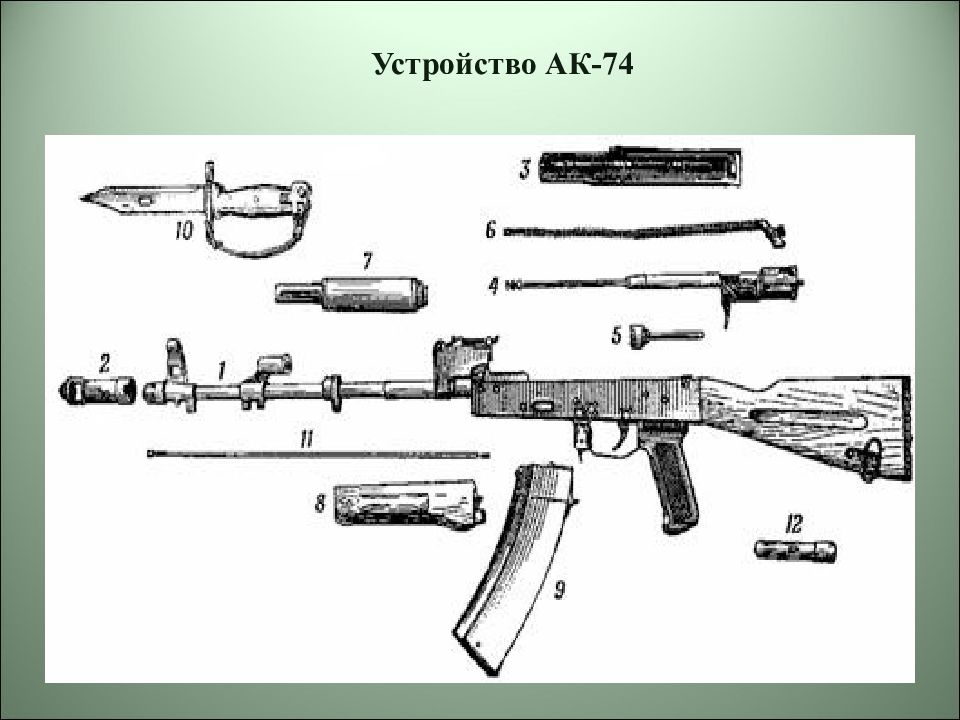

Устройство АК-74

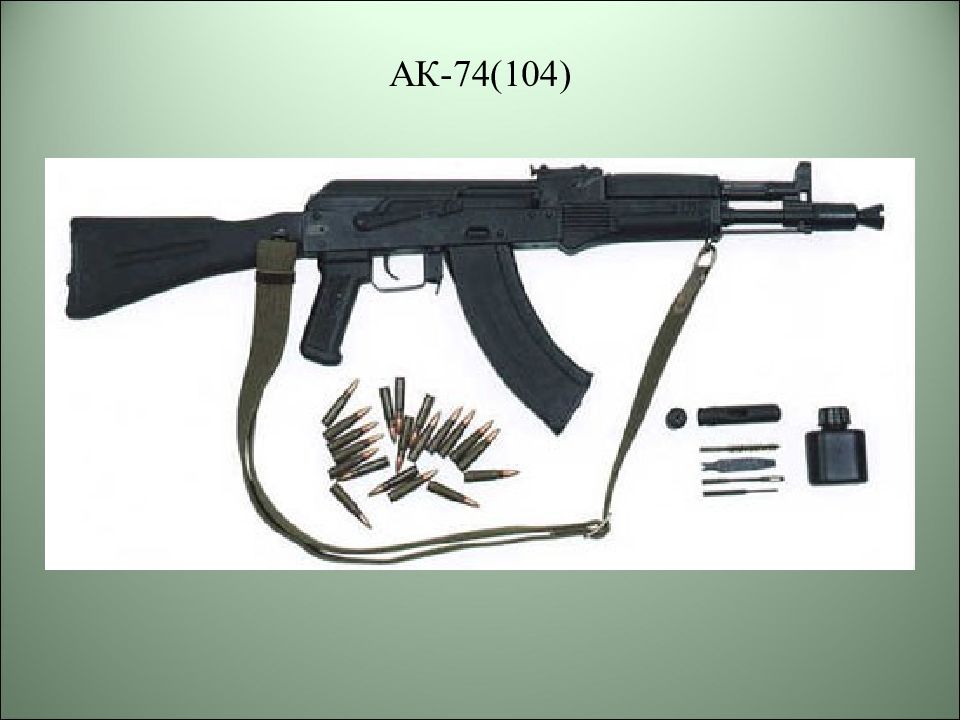

В комплект автомата входят: -Ремень, -Сумка для переноски магазинов, -Принадлежность (протирка, выколотка, отвертка, ершик, шомпол ), -Пенал с крышкой, -Обойма, -Переходник, -Масленка.
предназначен для придания пули вращательного движения, направления полета и определенной начальной скорости СТВОЛ
предназначена для соединения элементов и механизмов автомата и обеспечения работы автоматики СТВОЛЬНАЯ КОРОБКА

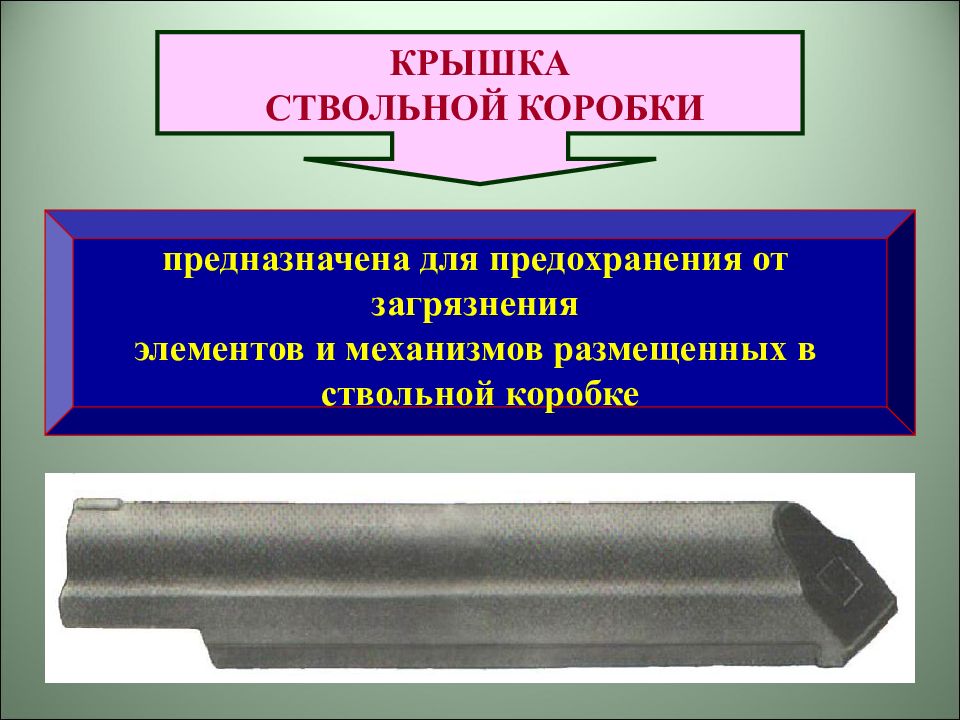

предназначена для предохранения от загрязнения элементов и механизмов размещенных в ствольной коробке КРЫШКА СТВОЛЬНОЙ КОРОБКИ
предназначен для возвращения затворной рамы с затвором в переднее положение. ВОЗВРАТНЫЙ МЕХАНИЗМ
предназначена для размещения, обеспечения поступательного движения затвора и его вращения при запирании канала ствола ЗАТВОРНАЯ РАМА С ГАЗОВЫМ ПОРШНЕМ
предназначен для запирания канала ствола, производства выстрела и извлечения стреляной гильзы. ЗАТВОР
предназначена для направления движения газового поршня ГАЗОВАЯ ТРУБКА СО СТВОЛЬНОЙ НАКЛАДКОЙ
предназначен для обеспечения стрельбы одиночными выстрелами, очередями и предохранения от случайного выстрела УДАРНО-СПУСКОВОЙ МЕХАНИЗМ

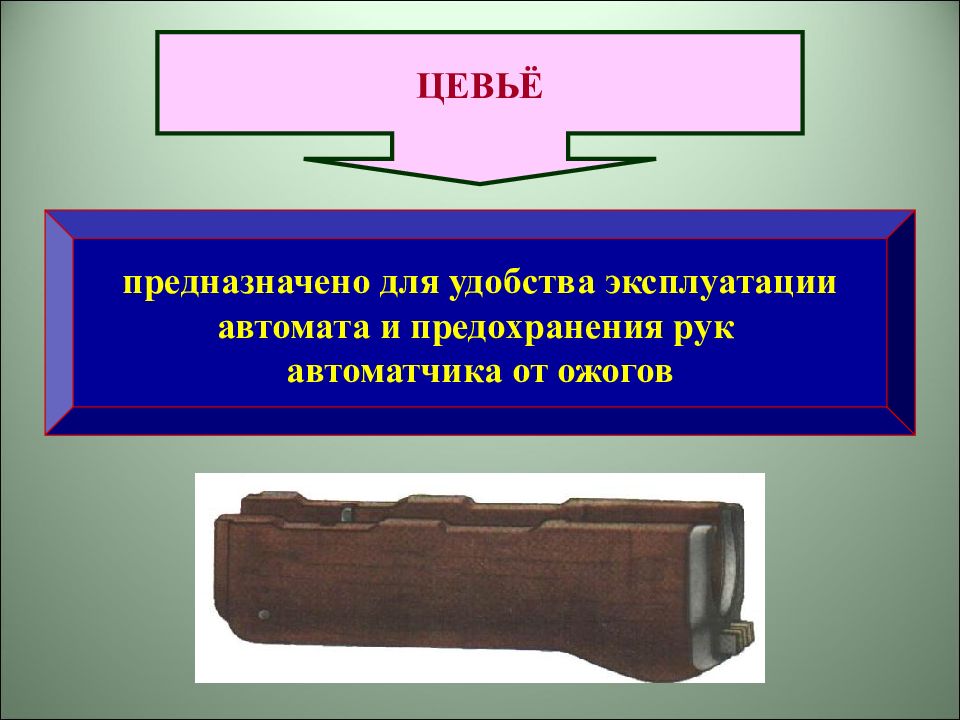

предназначено для удобства эксплуатации автомата и предохранения рук автоматчика от ожогов ЦЕВЬЁ

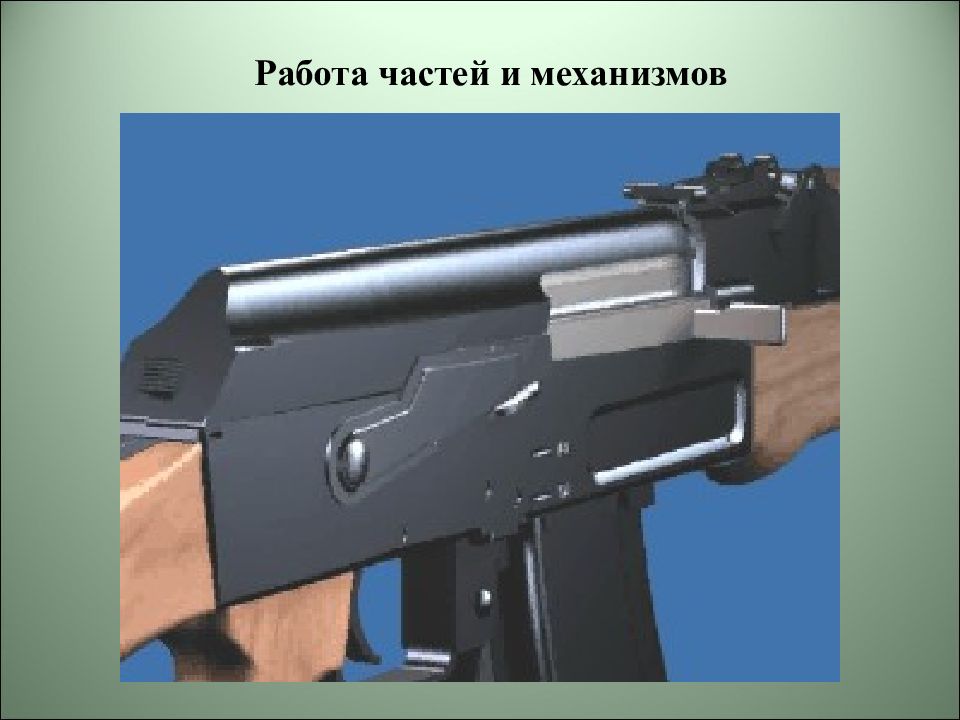

Работа частей и механизмов

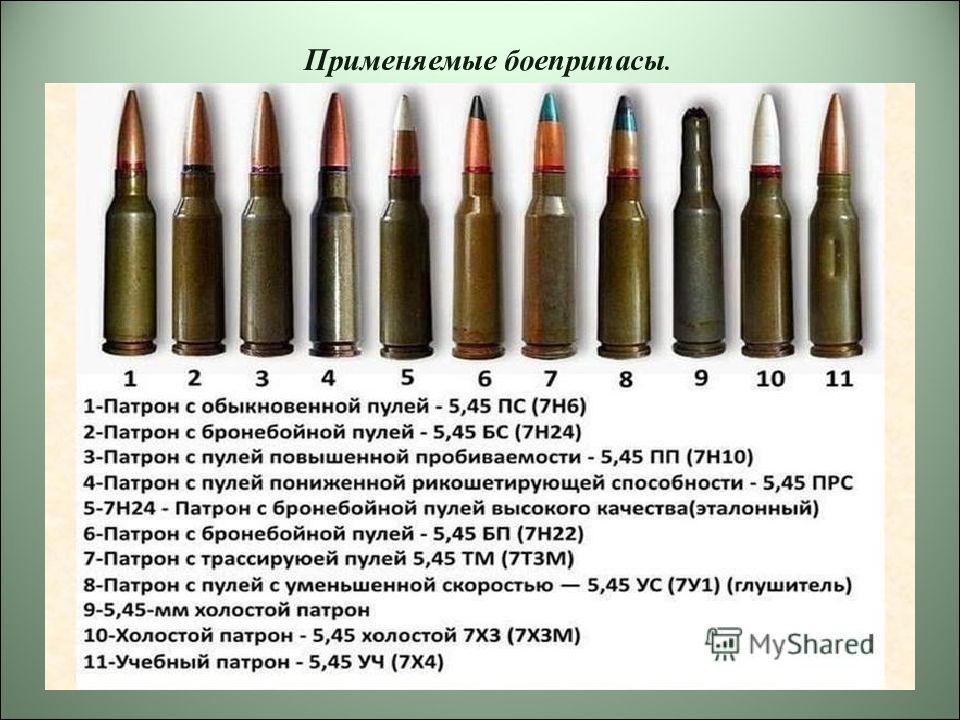

Применяемые боеприпасы.

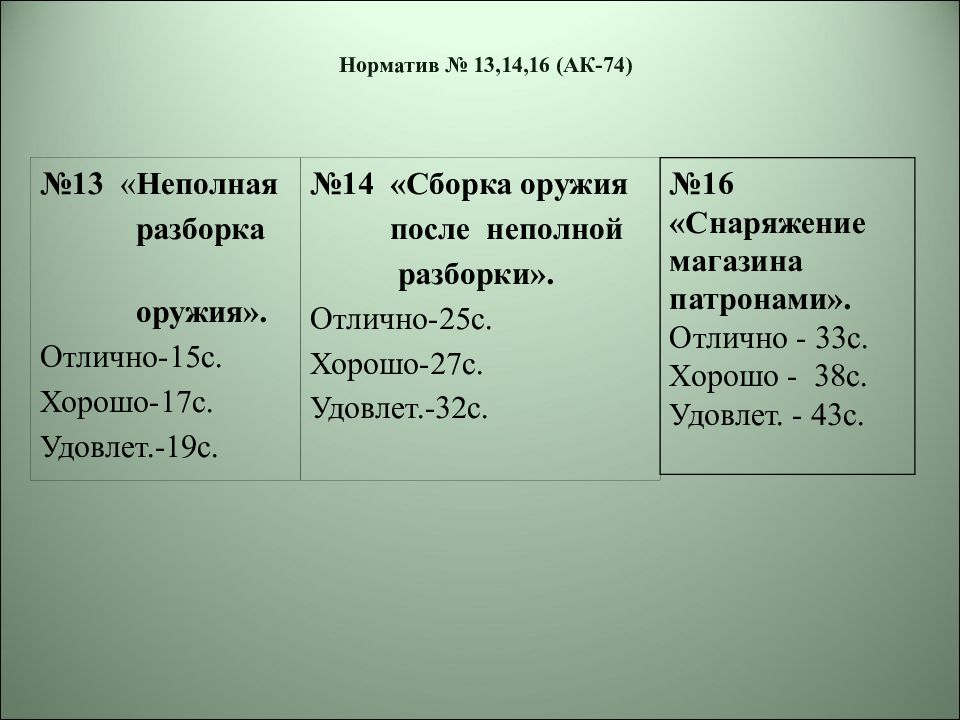

№13 « Неполная разборка оружия». Отлично-15с. Хорошо-17с. Удовлет.-19с. №14 «Сборка оружия после неполной разборки». Отлично- 25 с. Хорошо- 27 с. Удовлет.- 32 с. №16 «Снаряжение магазина патронами». Отлично - 33с. Хорошо - 38с. Удовлет. - 43с.

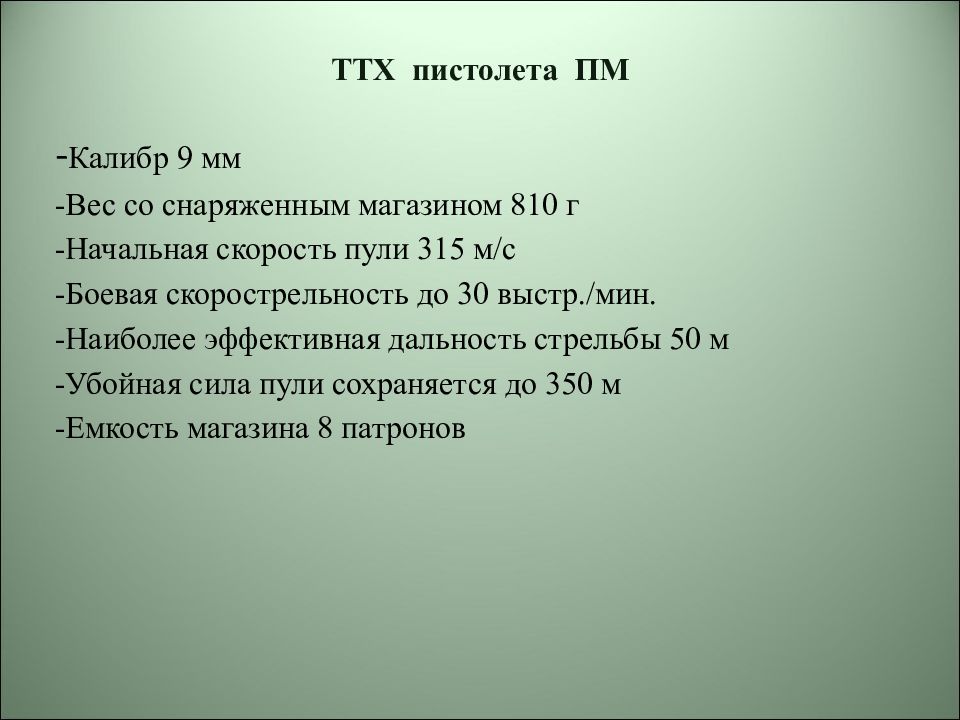

- Калибр 9 мм -Вес со снаряженным магазином 810 г -Начальная скорость пули 315 м/с -Боевая скорострельность до 30 выстр./мин. -Наиболее эффективная дальность стрельбы 50 м -Убойная сила пули сохраняется до 350 м -Емкость магазина 8 патронов
1.Рамка со стволом и спусковой скобой. 2.Затвор с ударником, выбрасывателем и предохранителем. 3.Возвратная пружина. 4.Ударно-спусковой механизм. 5.Щечки рукоятки с винтом. 6.Затворная задержка. 7.Магазин.

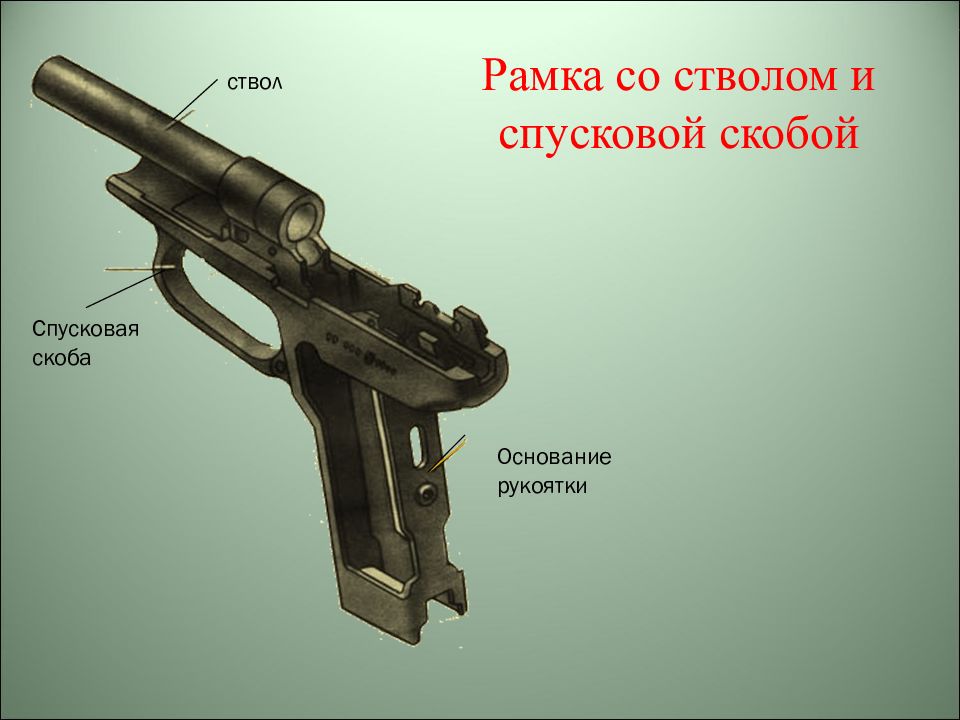

ствол Спусковая скоба Основание рукоятки Рамка со стволом и спусковой скобой
Затвор с предохранителем, ударником и выбрасывателем
Возвратная пружина
Ударно-спусковой механизм курок Боевая пружина Задвижка боевой пружины Шептало с пружиной Спусковой крючок Спусковая тяга с рычагом взвода

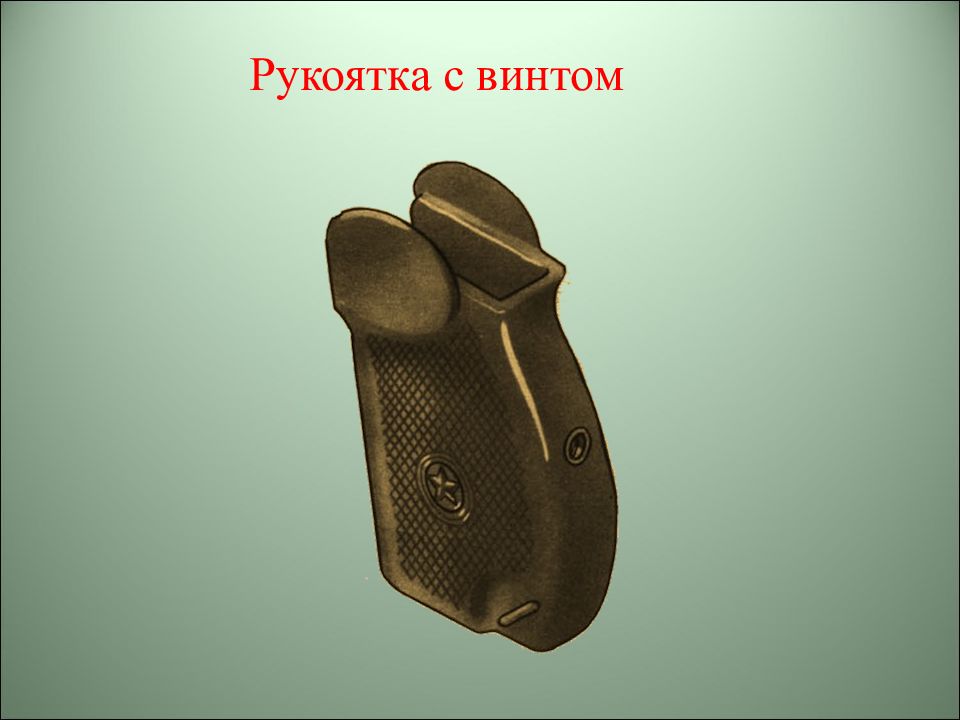

Рукоятка с винтом

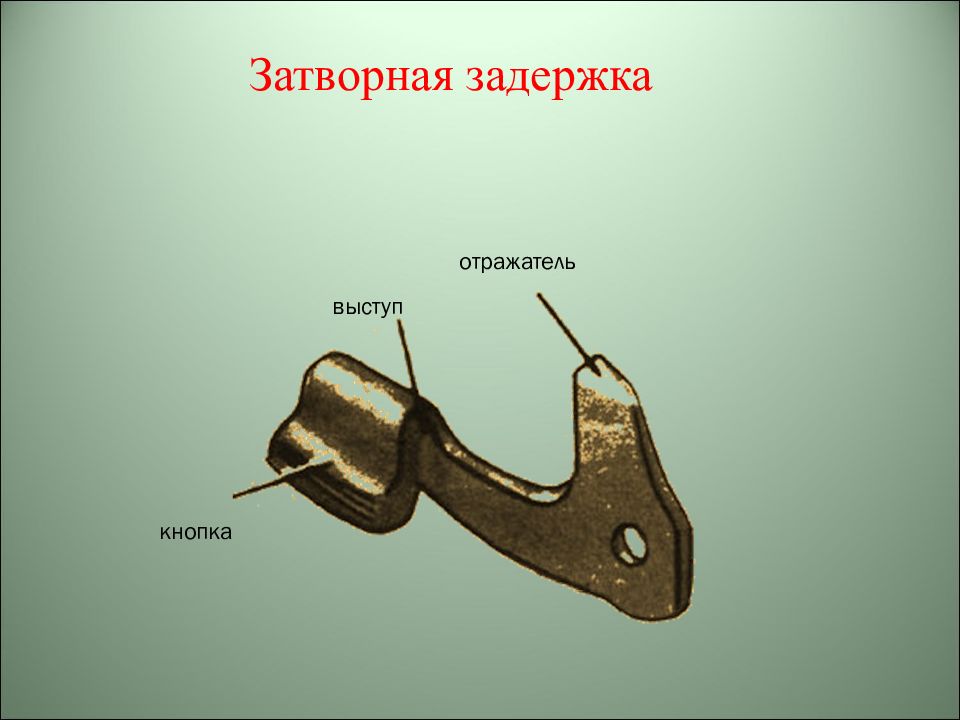

Затворная задержка отражатель выступ кнопка
Магазин Корпус магазина подаватель пружина подавателя Крышка магазина

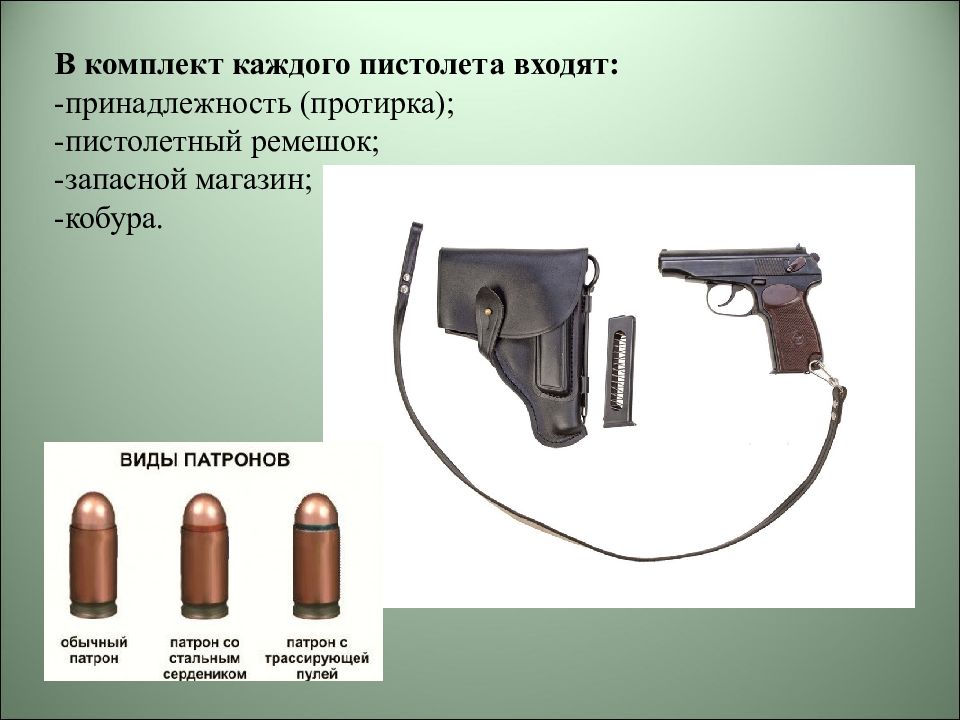

В комплект каждого пистолета входят: -принадлежность (протирка); -пистолетный ремешок; -запасной магазин; -кобура.
№13 « Неполная разборка оружия». Отлично - 7с. Хорошо - 8с. Удовлет. - 10с. №14 «Сборка оружия после неполной разборки». Отлично - 9с. Хорошо - 10с. Удовлет. - 1 2 с. №16 «Снаряжение магазина патронами». Отлично - 16с. Хорошо - 17с. Удовлет. - 20с.
Вопрос 2. Боевые характеристики, общее устройство и принцип действия гранатометов РПГ-7, (ГП-25). Применяемые боеприпасы. Ручной противотанковый гранатомет РПГ-7 предназначен для борьбы с танками, самоходно-артиллерийскими установками и другими бронированными средствами противника. Кроме того он может быть использован для уничтожения живой силы противника, находящегося в легких укрытиях, а также в сооружениях городского типа.
ТТХ РПГ - 7 РПГ – 7Д РПГ -7ВР Применяемые боеприпасы (калибр их боевой части, мм) ПГ - 7В (85), ПГ - 7ВМ (70), ПГ - 7ВС и ПГ - 7ВС1 (70), ПГ -7ВЛ (93) ПГ - 7ВР (105) ТБГ - 7В (105) Калибр ствола, мм 40 40 40 Масса гранатомета с оптич. прицелом, кг 6,3 6,7 6,3 Прицельная дальность, м 500 500 500 200 (ПГ-7ВР, ТБГ-7В) Дальность прямого выстрела, м 330 ПГ - 7В), 310 (ПГ - 7ВМ) 240 (ПГ -7ВЛ) Начальная скорость гранаты, м/с 120 (ПГ - 7В), 140 (ПГ - 7ВМ) 112 (ПГ -7ВЛ) Максимальная скорость гранаты, м/с 300 300 200 (ПГ - 7ВЛ) Боевая скор - ность, выстр./мин. 4-6 4-6 до 4
Гранатомет состоит из следующих основных частей и механизмов: -ствола с механическим прицелом; - ударно-спускового механизма с предохранителем; байкового механизма; - оптического прицела. Устройство гранатомета РПГ-7

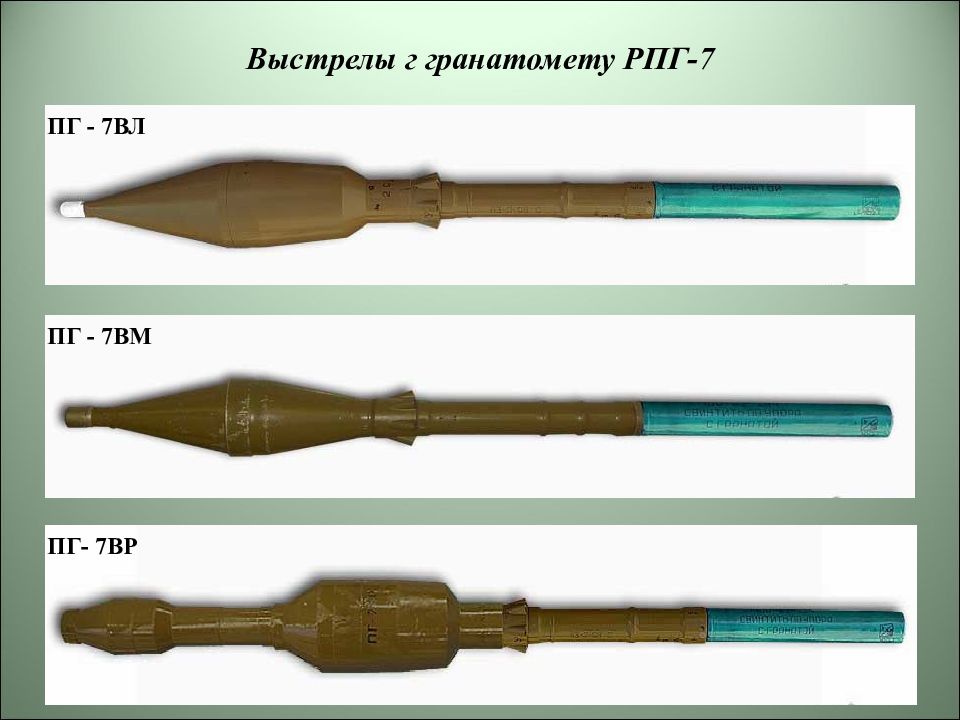

ПГ - 7ВЛ ПГ - 7ВМ ПГ- 7ВР

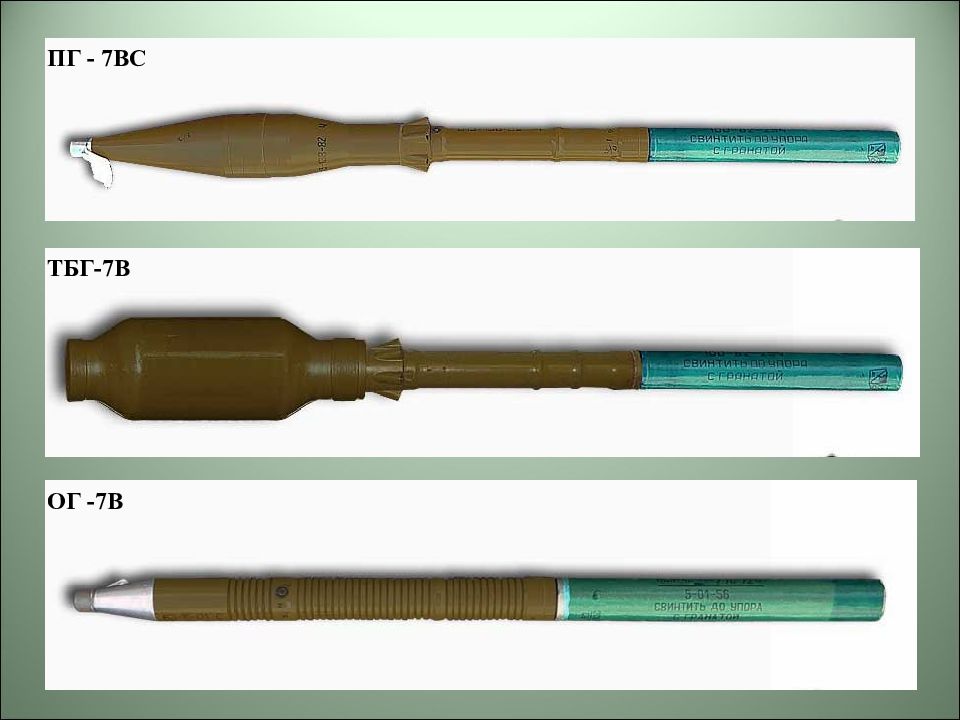

ПГ - 7ВС ТБГ-7В ОГ -7В

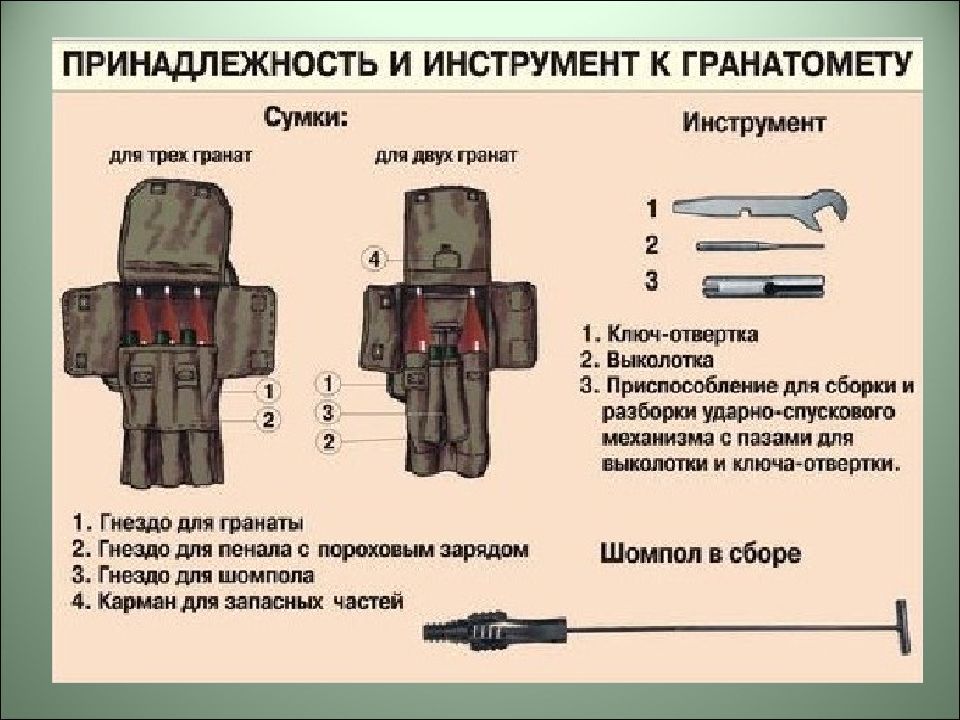

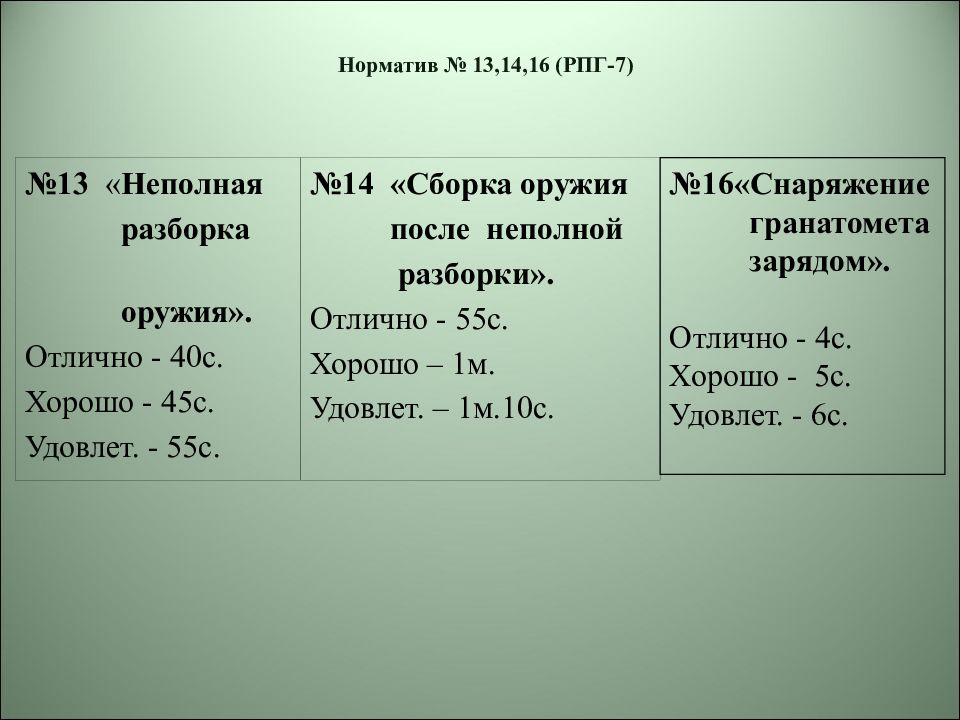

№13 « Неполная разборка оружия». Отлично - 40с. Хорошо - 45с. Удовлет. - 55с. №14 «Сборка оружия после неполной разборки». Отлично - 5 5 с. Хорошо – 1м. Удовлет. – 1м.10с. №16«Снаряжение гранатомета зарядом». Отлично - 4с. Хорошо - 5с. Удовлет. - 6с.

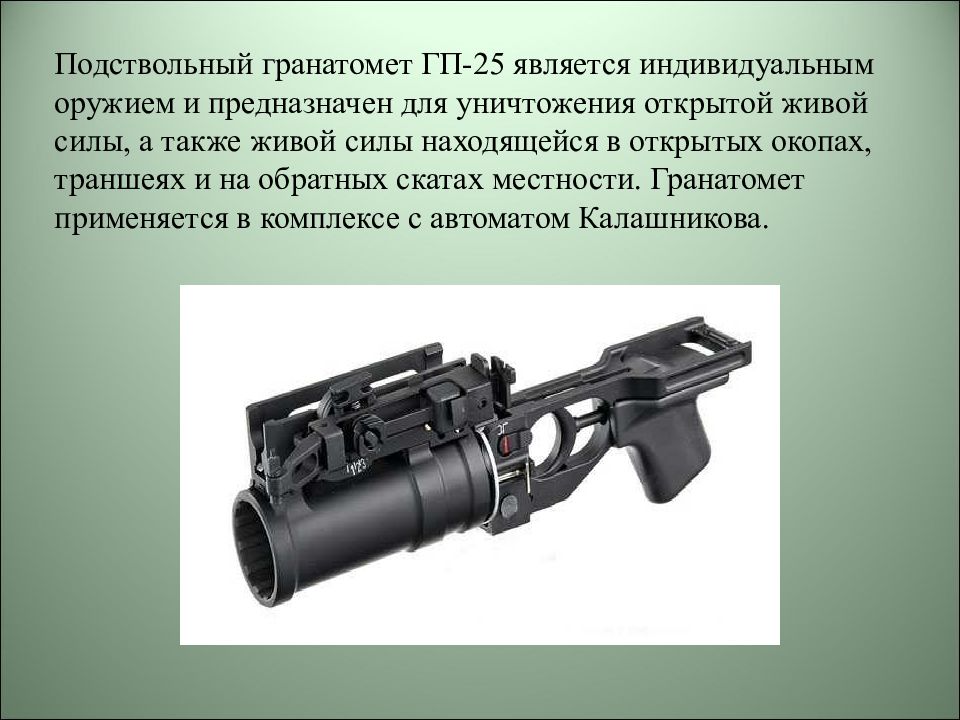

Подствольный гранатомет ГП-25 является индивидуальным оружием и предназначен для уничтожения открытой живой силы, а также живой силы находящейся в открытых окопах, траншеях и на обратных скатах местности. Гранатомет применяется в комплексе с автоматом Калашникова.
ТТХ гранатомета ГП-25 калибр, мм - 40 число нарезов - 12 прицельная дальность, м:максимальная – 400 мин. при навесн. траект. - 200 эффективная дальность стрельбы, м осколочными гранатами - до 250 боевая скорострельность, в/мин. - 4-5 масса гранатомета без затыльника, кг - 1,5 носимый боекомплект, выстр. - 10 начальная скорость полета гранаты, м/сек - 76 время самоликвидации гранаты, сек - не менее 14 вес выстрела ВОГ-25, ВОГ-25п, кг - 0,225 Радиус разлета убойных осколков, м - до 7
Общее устройство ГП-25 крепится под стволом автомата. Он состоит из 3-х основных частей: Ствол с прицельным приспособлением и кронштейном для крепления к автомату Казенник Корпус ударно - спускового механизма с рукояткой

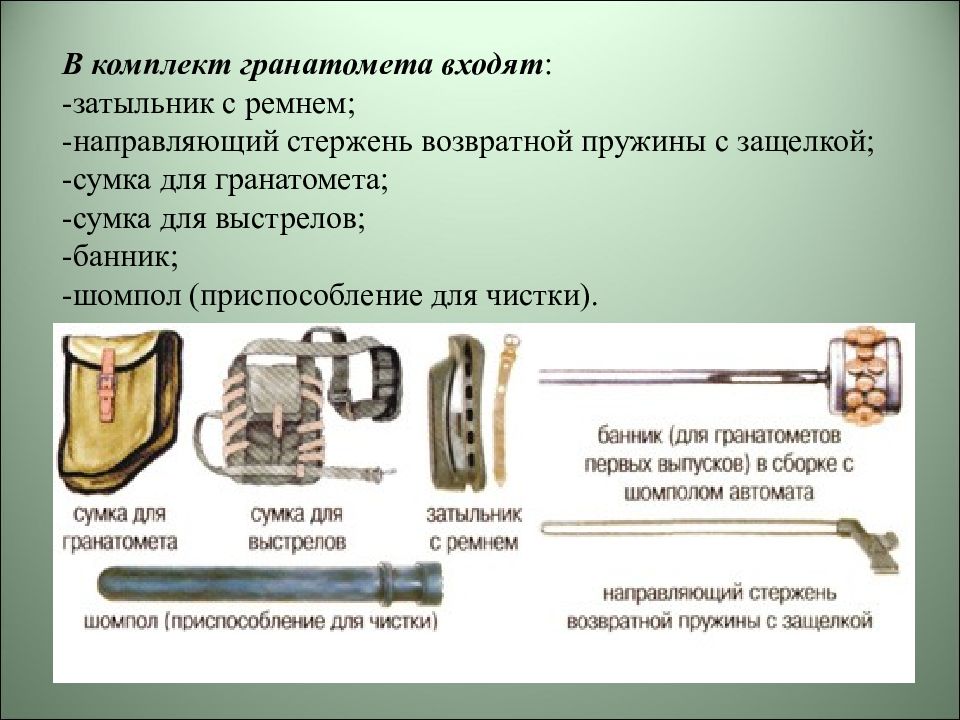

В комплект гранатомета входят : -затыльник с ремнем; -направляющий стержень возвратной пружины с защелкой; -сумка для гранатомета; -сумка для выстрелов; -банник; -шомпол (приспособление для чистки).
Применяемые боеприпасы
Вопрос 3. Назначение, устройство и характеристики ручных осколочных гранат. Ручные осколочные гранаты предназначены для поражения осколками живой силы противника в ближнем бою(при атаке, в окопах, убежищах, населенных пунктах, в лесу, в горах и т.п.) На вооружении Российской Армии состоят следующие гранаты: РГД-5 Ф-1 РГН РГО РКГ-3

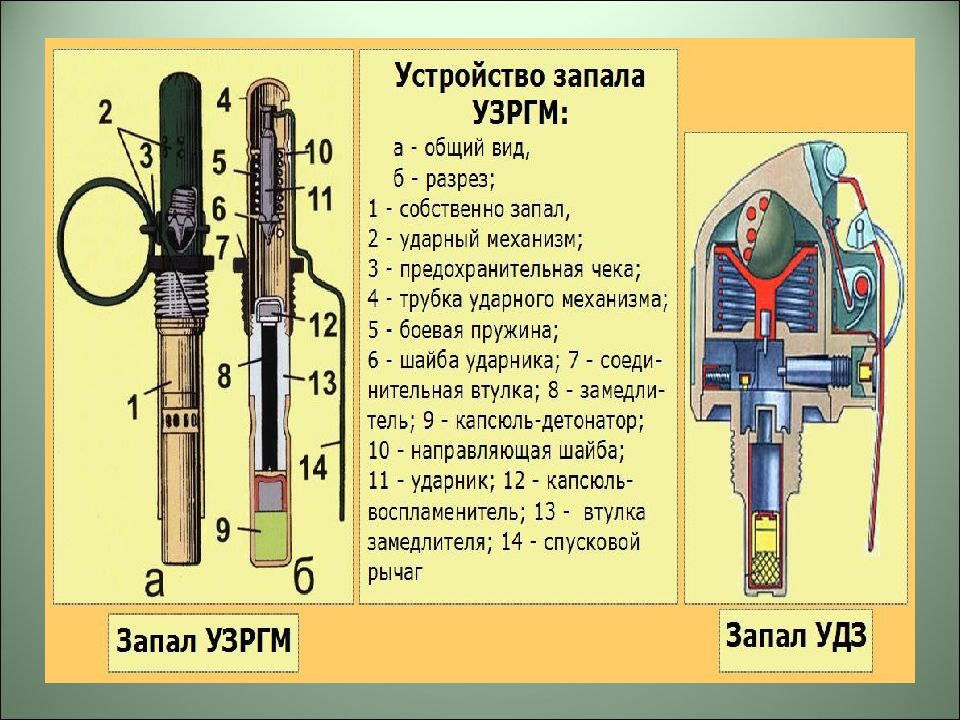

Устройство ручных осколочных гранат (РГД-5, Ф-1) 1 2 3 Корпус. Разрывной заряд. Запал УЗРГМ (УЗРГМ-2)

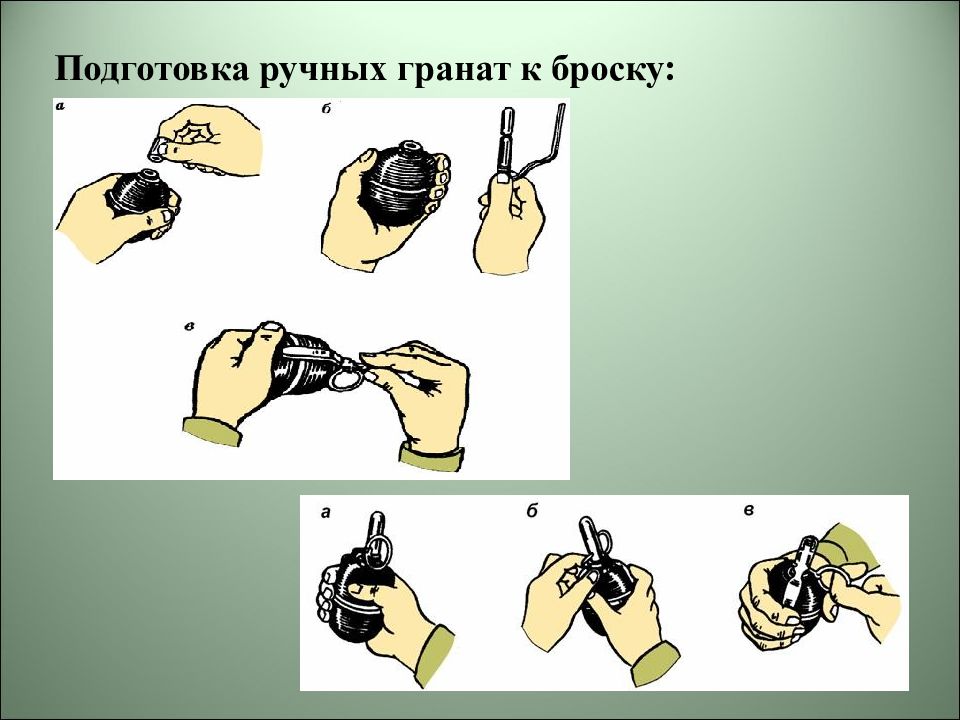

Подготовка ручных гранат к броску:

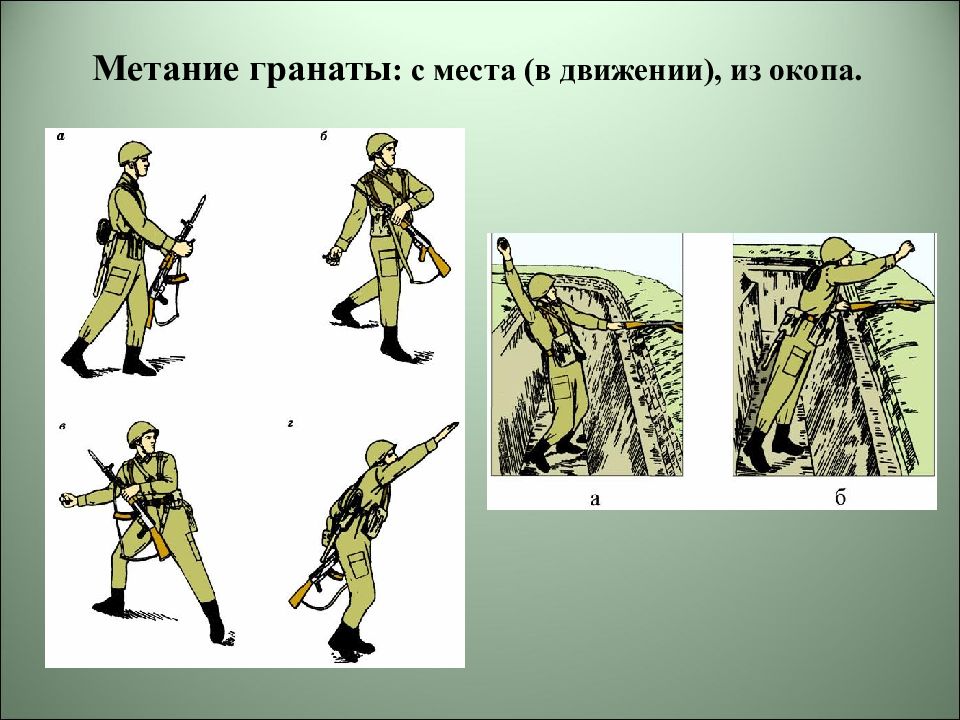

Метание гранаты : с места (в движении), из окопа.

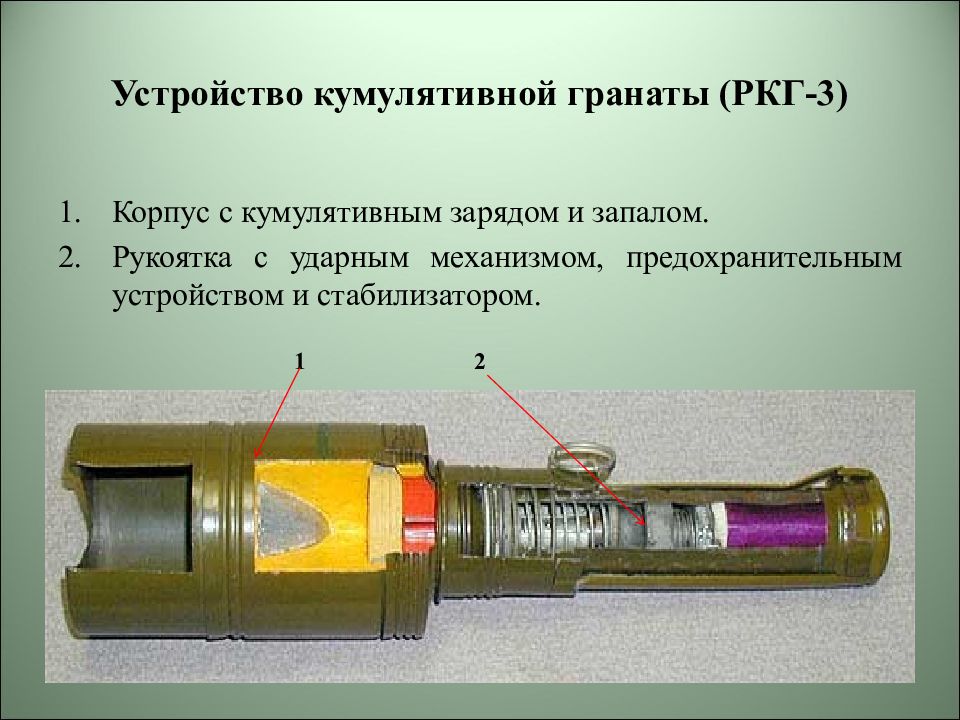

Корпус с кумулятивным зарядом и запалом. Рукоятка с ударным механизмом, предохранительным устройством и стабилизатором. 1 2

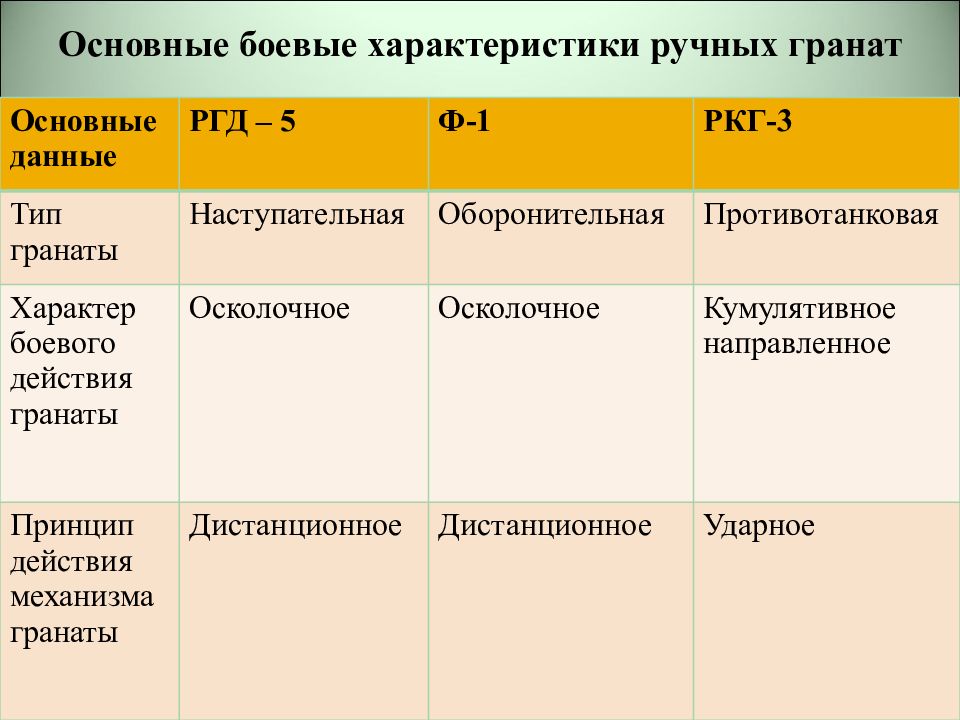

Основные данные РГД – 5 Ф-1 РКГ-3 Тип гранаты Наступательная Оборонительная Противотанковая Характер боевого действия гранаты Осколочное Осколочное Кумулятивное направленное Принцип действия механизма гранаты Дистанционное Дистанционное Ударное
Основные данные РГД – 5 Ф-1 РКГ-3 Время горения запала 3,2 – 4,2 с 3,2 – 4,2 с Мгновенное Радиус убойного действия осколков До 25 м До 200 м --- Масса гранаты 310 гр 600 гр 1070 гр Средняя дальность броска гранаты 40 – 50 м 35 – 45 м 15 – 20 м Кол-во гранат и запасов в ящике 20 шт 20 шт 12 шт Масса ящика с гранатами 14 кг 20 кг 24 кг
Литература: 1. Наставление по стрелковому делу (АК-74,РПК-74.)- М.Воениздат,1986. с.1-12, 14-23, 61-66, 83-93, 128-130 2. Наставление по стрелковому делу (9-мм пистолет ПМ.)- М.Воениздат, 1994. с.1-14, 26-51, 58-60. 3. Руководство по 5,45-мм автомату Калашникова (АК74, АКС74, АК74Н, АКС74Н) и 5,45-мм ручному пулемету Калашникова (РПК74, РПКС74, РПК74Н, РПКС74Н.) -М. Воениздат, 1976.- с.3…65. 4.Руководство по стрелковому делу. Ручной противотанковый гранатомет (РПГ-7) – М., 2001. 166с 5.Руководство по 40-мм подствольному гранатомету ГП-25. –М.,1992- 87с 6. Наставление по стрелковому делу. Ручные гранаты- М., 1987 -76с
