Тема 2. Стрелковое оружие, ручные осколочные гранаты и гранатометы. 2

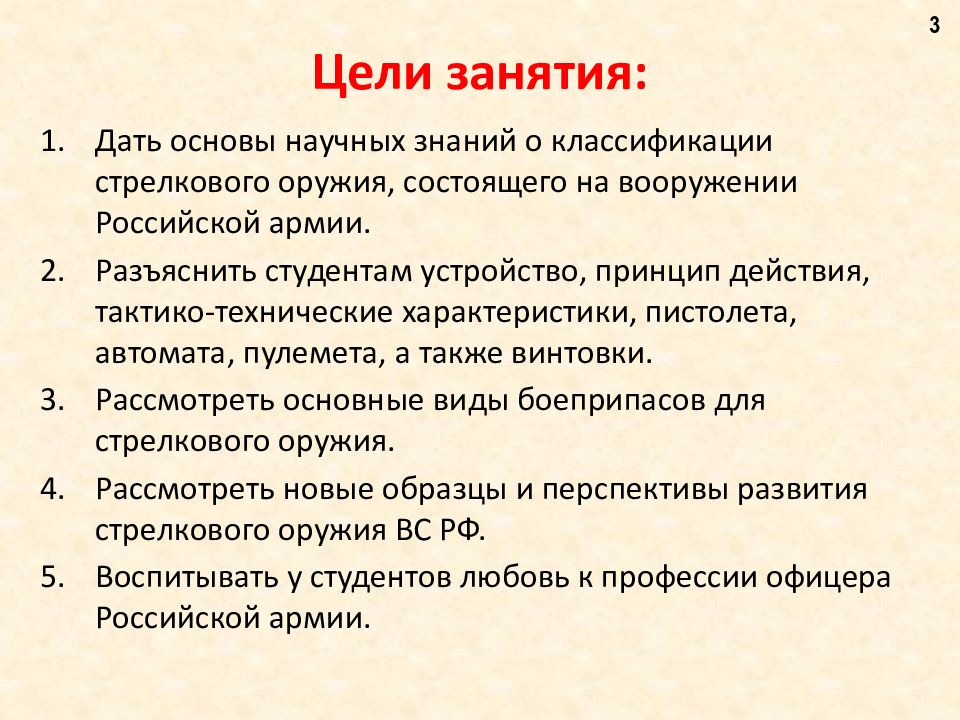

Дать основы научных знаний о классификации стрелкового оружия, состоящего на вооружении Российской армии. Разъяснить студентам устройство, принцип действия, тактико-технические характеристики, пистолета, автомата, пулемета, а также винтовки. Рассмотреть основные виды боеприпасов для стрелкового оружия. Рассмотреть новые образцы и перспективы развития стрелкового оружия ВС РФ. Воспитывать у студентов любовь к профессии офицера Российской армии. 3
Учебные вопросы: 9-мм пистолет Макарова. 2. 5,45-мм автомат (ручной пулемет) Калашникова. 3. 7,62-мм пулемет Калашникова. 4. 7,62-мм снайперская винтовка Драгунова. 6. Новые образцы и перспективы развития стрелкового оружия ВС РФ. 5. Боеприпасы для стрелкового оружия 4

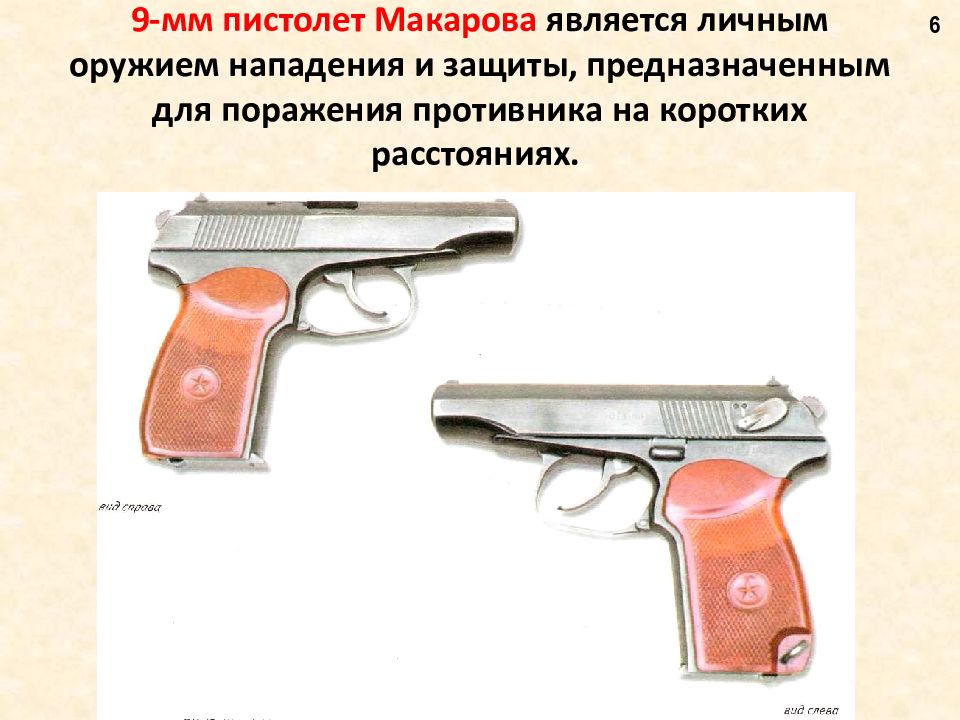

9-мм пистолет Макарова. 5
6

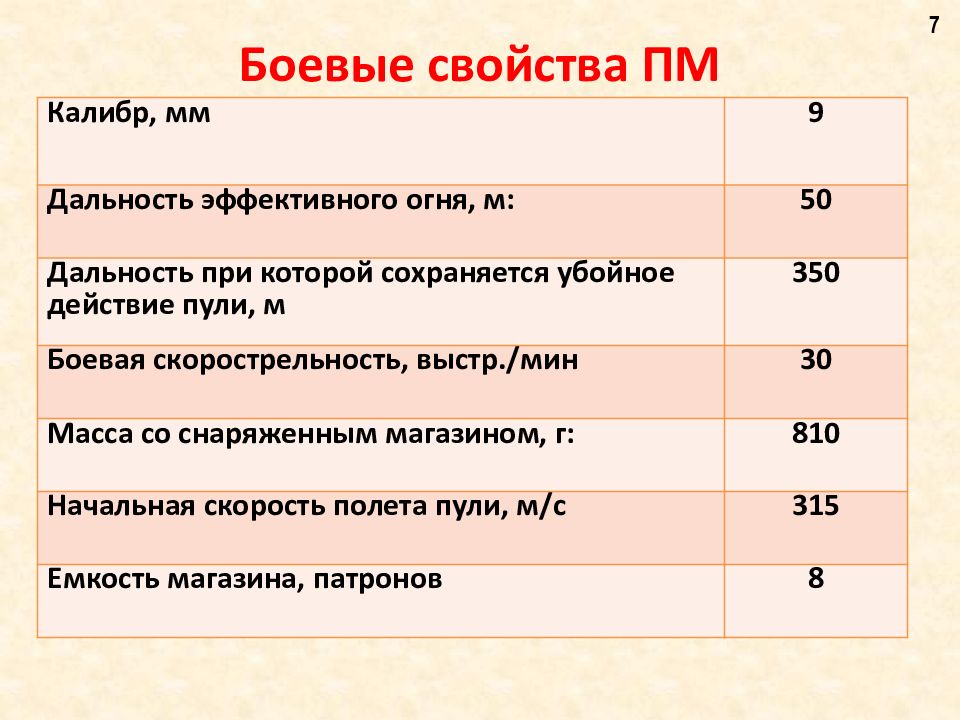

Боевые свойства ПМ Калибр, мм 9 Дальность эффективного огня, м: 50 Дальность при которой сохраняется убойное действие пули, м 350 Боевая скорострельность, выстр./мин 30 Масса со снаряженным магазином, г: 810 Начальная скорость полета пули, м/с 315 Емкость магазина, патронов 8 7

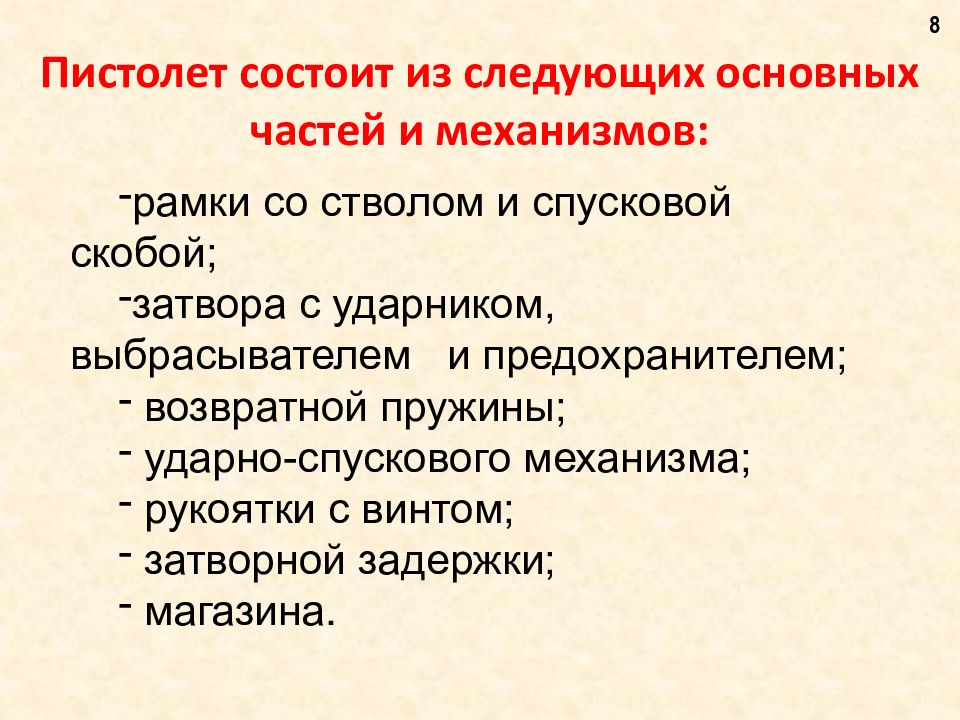

рамки со стволом и спусковой скобой; затвора с ударником, выбрасывателем и предохранителем; возвратной пружины; ударно-спускового механизма; рукоятки с винтом; затворной задержки; магазина. 8
9

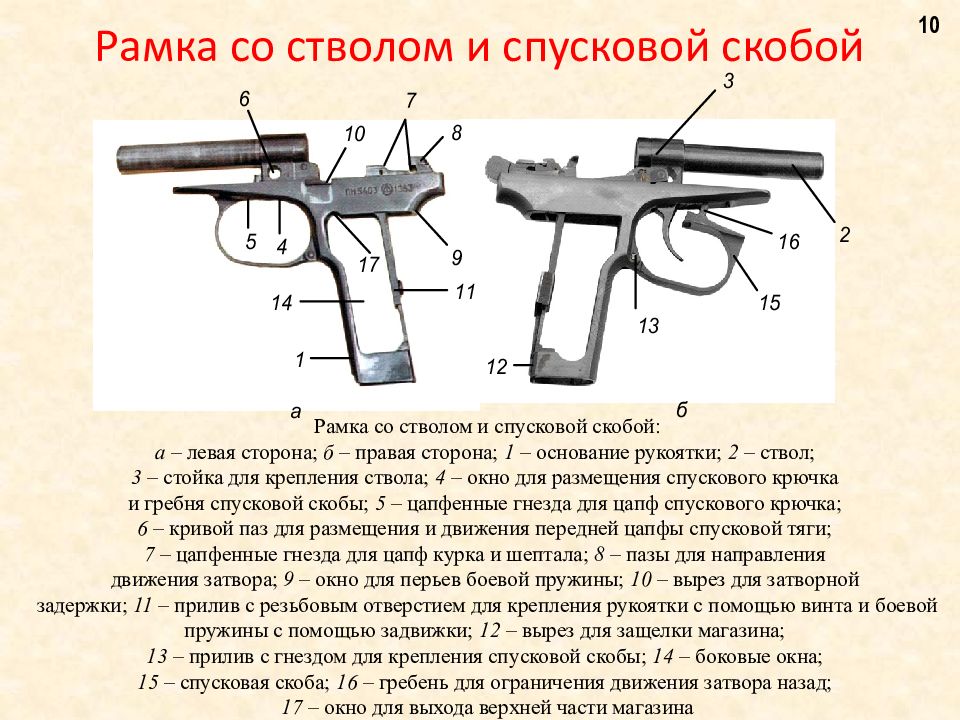

Рамка со стволом и спусковой скобой: а – левая сторона; б – правая сторона; 1 – основание рукоятки; 2 – ствол; 3 – стойка для крепления ствола; 4 – окно для размещения спускового крючка и гребня спусковой скобы; 5 – цапфенные гнезда для цапф спускового крючка; 6 – кривой паз для размещения и движения передней цапфы спусковой тяги; 7 – цапфенные гнезда для цапф курка и шептала; 8 – пазы для направления движения затвора; 9 – окно для перьев боевой пружины; 10 – вырез для затворной задержки; 11 – прилив с резьбовым отверстием для крепления рукоятки с помощью винта и боевой пружины с помощью задвижки; 12 – вырез для защелки магазина; 13 – прилив с гнездом для крепления спусковой скобы; 14 – боковые окна; 15 – спусковая скоба; 16 – гребень для ограничения движения затвора назад; 17 – окно для выхода верхней части магазина 10

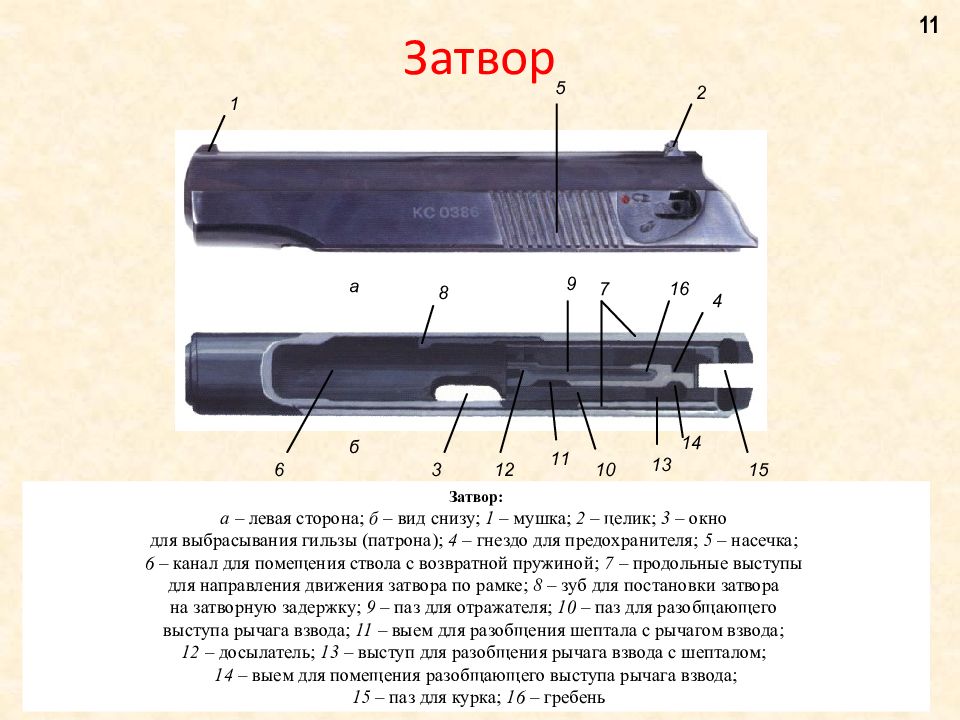

Затвор: а – левая сторона; б – вид снизу; 1 – мушка; 2 – целик; 3 – окно для выбрасывания гильзы (патрона); 4 – гнездо для предохранителя; 5 – насечка; 6 – канал для помещения ствола с возвратной пружиной; 7 – продольные выступы для направления движения затвора по рамке; 8 – зуб для постановки затвора на затворную задержку; 9 – паз для отражателя; 10 – паз для разобщающего выступа рычага взвода; 11 – выем для разобщения шептала с рычагом взвода; 12 – досылатель; 13 – выступ для разобщения рычага взвода с шепталом; 14 – выем для помещения разобщающего выступа рычага взвода; 15 – паз для курка; 16 – гребень 11
Выбрасыватель: 1 – зацеп; 2 – пяточка для соединения с затвором; 3 – гнеток; 4 – пружина выбрасывателя 12

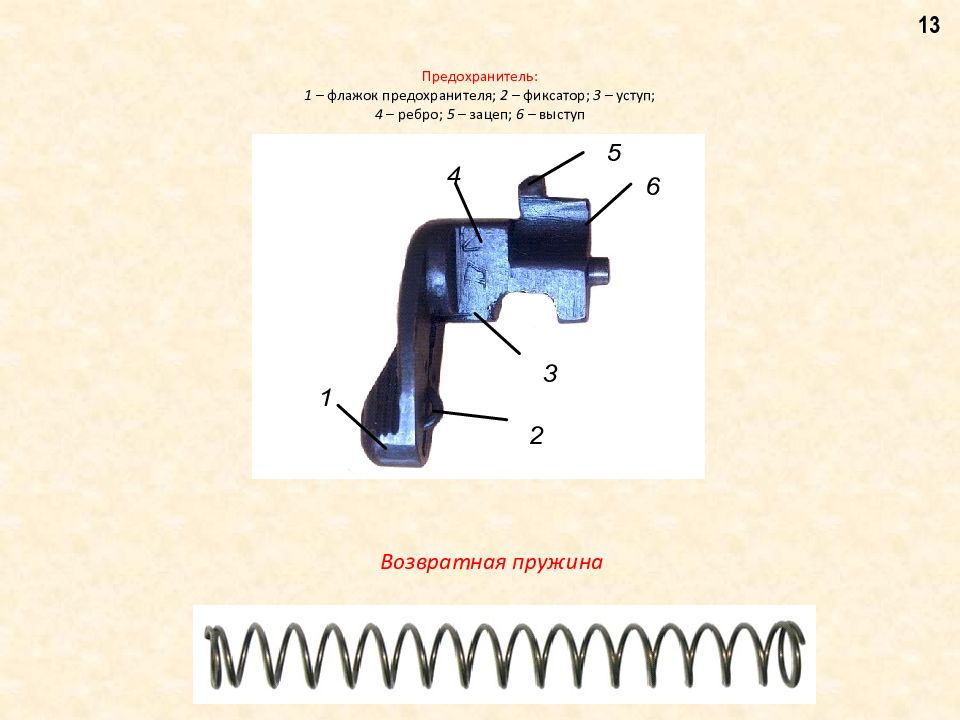

Возвратная пружина 13
Части ударно-спускового механизма: 1 – курок; 2 – шептало с пружиной; 3 – спусковая тяга с рычагом взвода; 4 – боевая пружина; 5 – спусковой крючок; 6 – задвижка боевой пружины 14
Рукоятка с винтом: 1 – антабка; 2 – пазы; 3 – отверстие 15

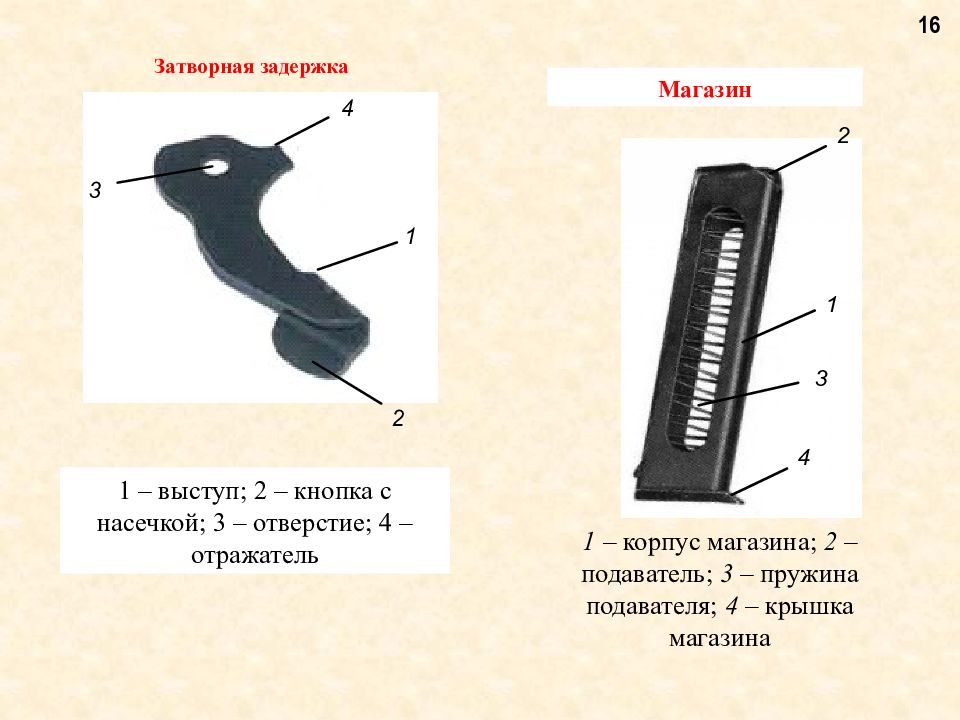

Магазин Затворная задержка 1 – выступ; 2 – кнопка с насечкой; 3 – отверстие; 4 – отражатель 1 – корпус магазина; 2 – подаватель; 3 – пружина подавателя; 4 – крышка магазина 16
а – кобура: 1 – корпус; 2 – крышка; 3 – карман для запасного магазина; 4 – застежка; 5 – петли для протирки; б – запасный магазин; в – протирка: 1 – лезвие; 2 – прорезь протирки; 3 – выступ; г – пистолетный ремешок: 1 – ремень; 2 – карабинчик; 3 – петля 17
5,45-мм автомат (ручной пулемет) Калашникова. 18
19

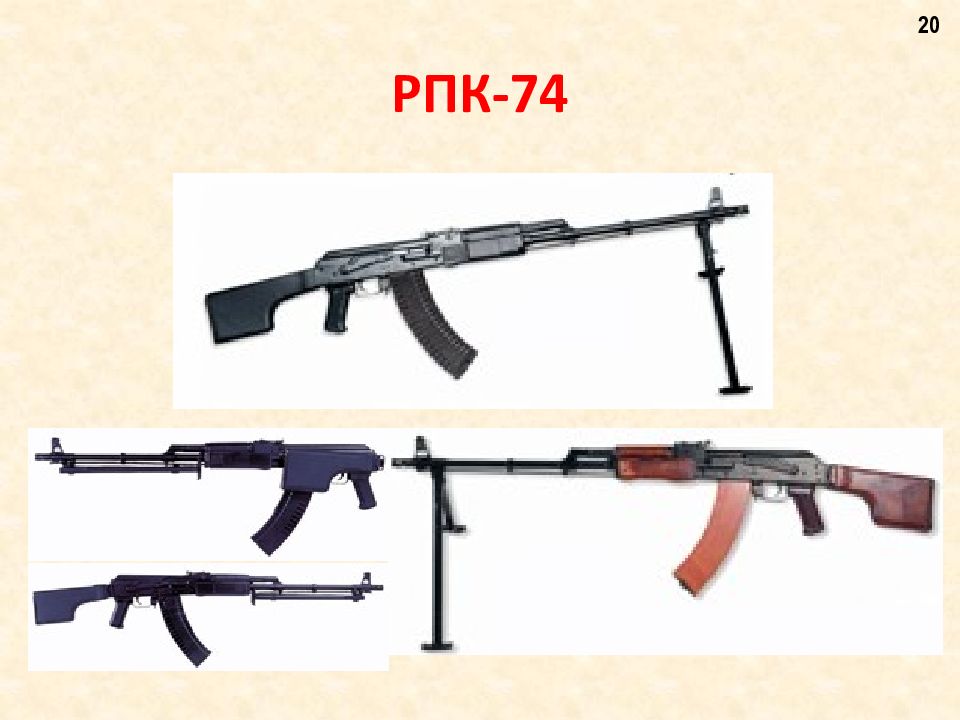

20

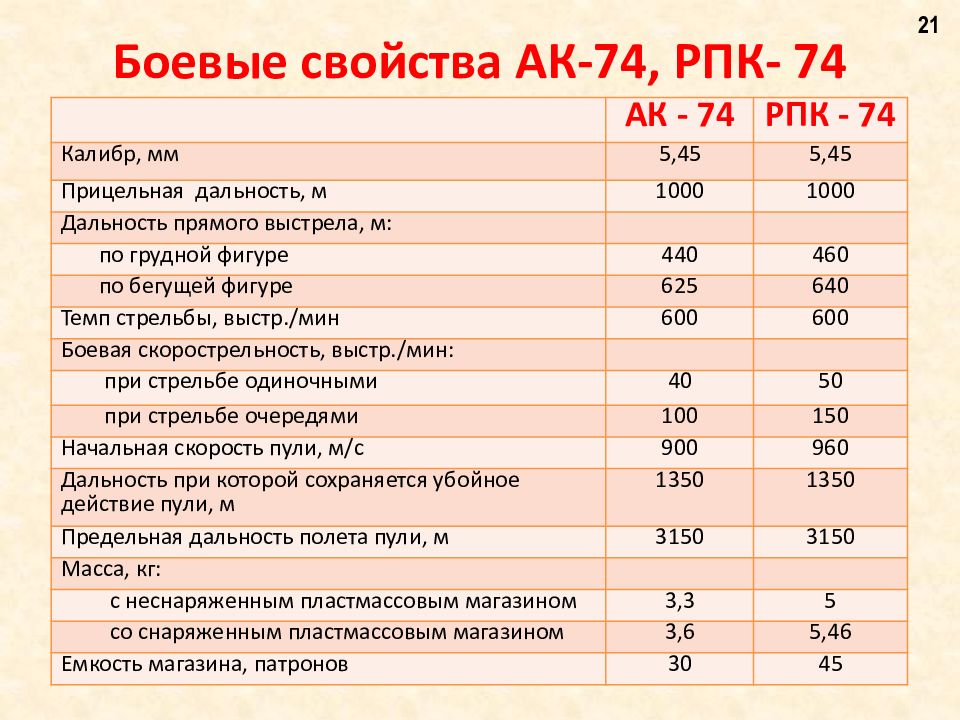

АК - 74 РПК - 74 Калибр, мм 5,45 5,45 Прицельная дальность, м 1000 1000 Дальность прямого выстрела, м: по грудной фигуре 440 460 по бегущей фигуре 625 640 Темп стрельбы, выстр./мин 600 600 Боевая скорострельность, выстр./мин: при стрельбе одиночными 40 50 при стрельбе очередями 100 150 Начальная скорость пули, м/с 900 960 Дальность при которой сохраняется убойное действие пули, м 1350 1350 Предельная дальность полета пули, м 3150 3150 Масса, кг: с неснаряженным пластмассовым магазином 3,3 5 со снаряженным пластмассовым магазином 3,6 5,46 Емкость магазина, патронов 30 45 21

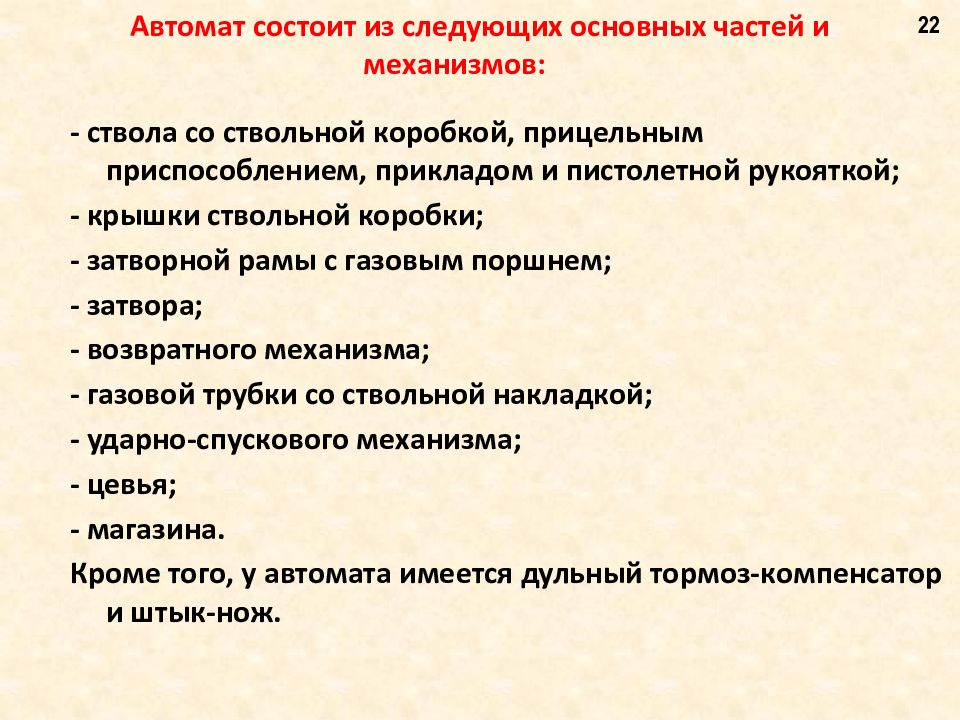

- ствола со ствольной коробкой, прицельным приспособлением, прикладом и пистолетной рукояткой; - крышки ствольной коробки; - затворной рамы с газовым поршнем; - затвора; - возвратного механизма; - газовой трубки со ствольной накладкой; - ударно-спускового механизма; - цевья; - магазина. Кроме того, у автомата имеется дульный тормоз-компенсатор и штык-нож. 22
23 23

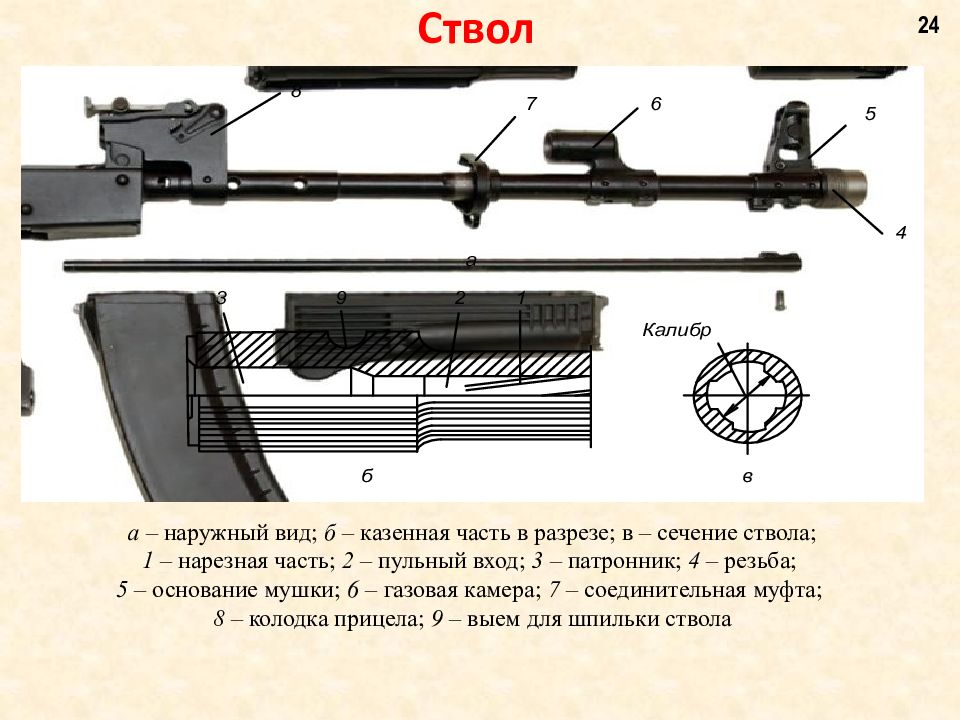

а – наружный вид; б – казенная часть в разрезе; в – сечение ствола; 1 – нарезная часть; 2 – пульный вход; 3 – патронник; 4 – резьба; 5 – основание мушки; 6 – газовая камера; 7 – соединительная муфта; 8 – колодка прицела; 9 – выем для шпильки ствола 24
Основание мушки с муфтой ствола: 1 – упор для шомпола и штыка-ножа; 2 – полозок с мушкой; 3 – предохранитель мушки; 4 – фиксатор; 5 – муфта ствола 25

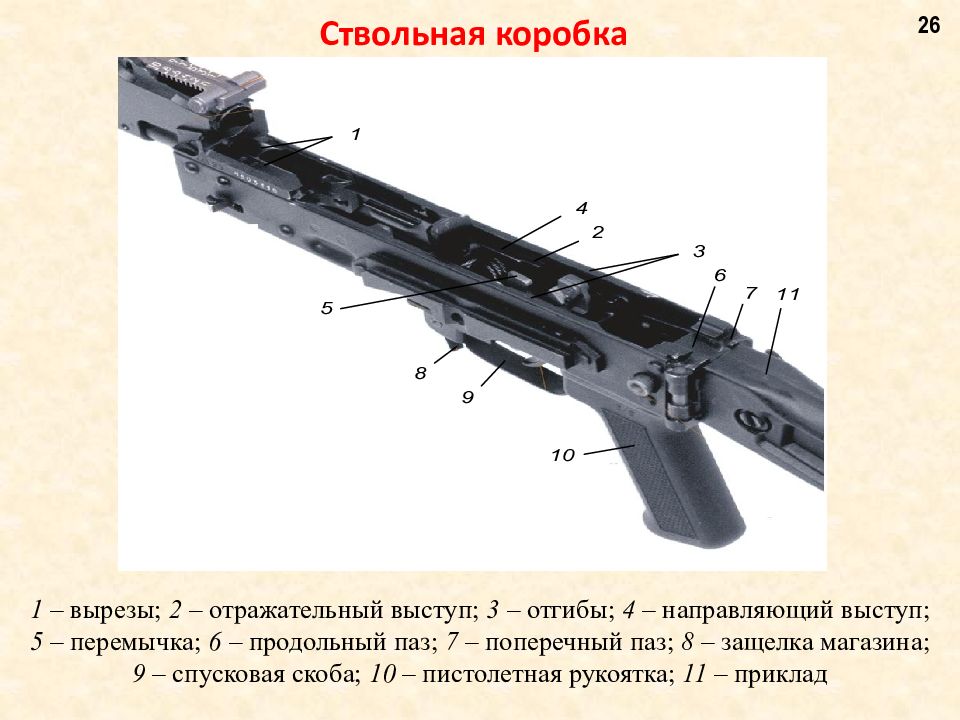

1 – вырезы; 2 – отражательный выступ; 3 – отгибы; 4 – направляющий выступ; 5 – перемычка; 6 – продольный паз; 7 – поперечный паз; 8 – защелка магазина; 9 – спусковая скоба; 10 – пистолетная рукоятка; 11 – приклад 26

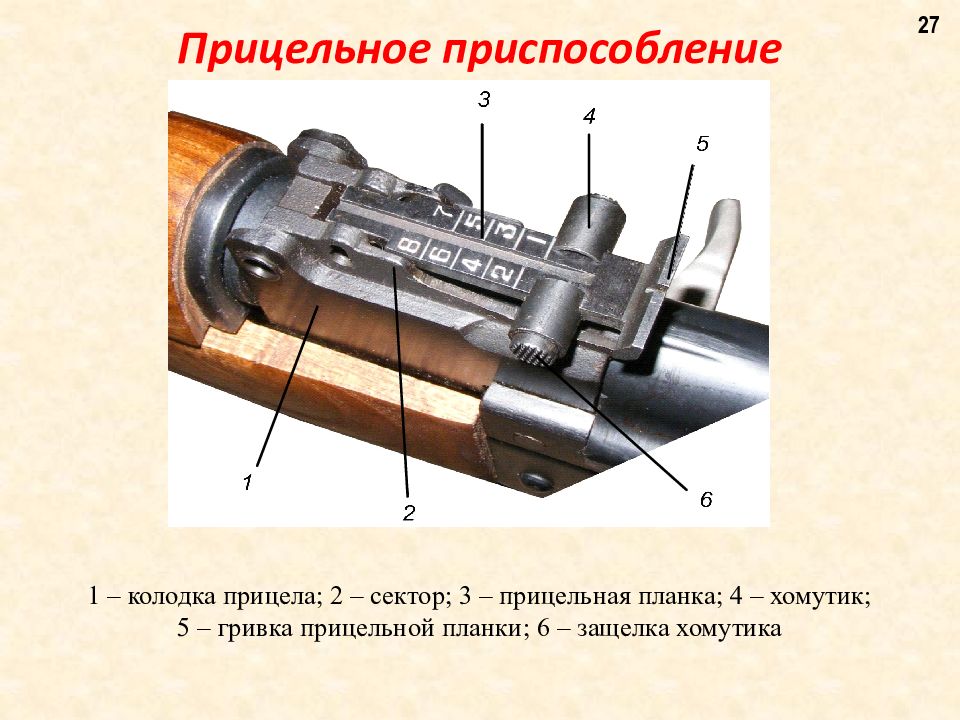

1 – колодка прицела; 2 – сектор; 3 – прицельная планка; 4 – хомутик; 5 – гривка прицельной планки; 6 – защелка хомутика 27

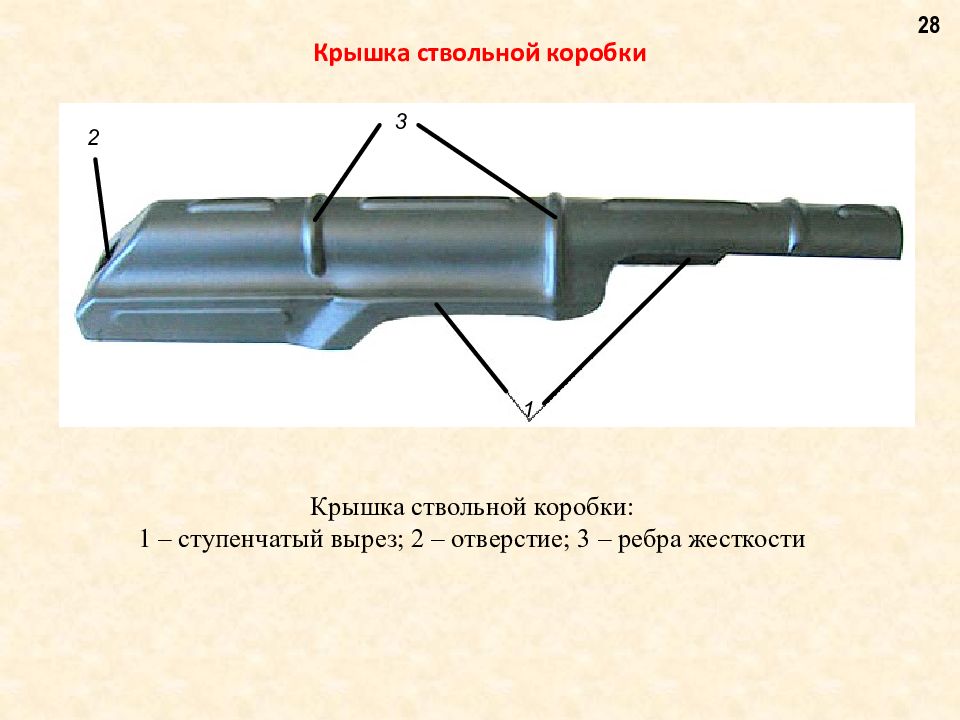

Крышка ствольной коробки: 1 – ступенчатый вырез; 2 – отверстие; 3 – ребра жесткости 28

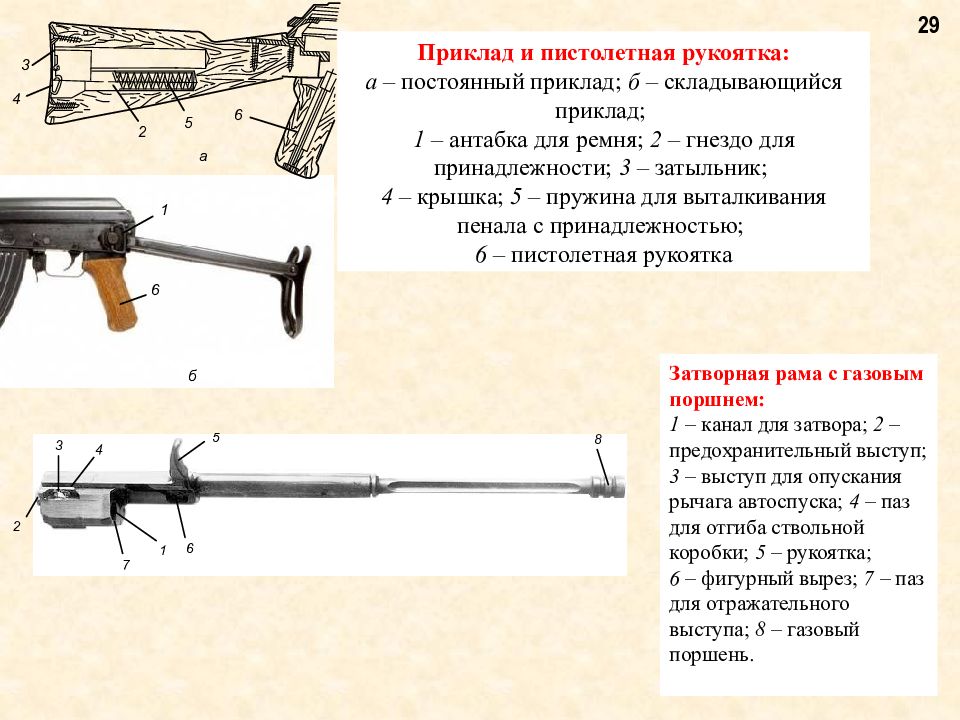

Затворная рама с газовым поршнем: 1 – канал для затвора; 2 – предохранительный выступ; 3 – выступ для опускания рычага автоспуска; 4 – паз для отгиба ствольной коробки; 5 – рукоятка; 6 – фигурный вырез; 7 – паз для отражательного выступа; 8 – газовый поршень. Приклад и пистолетная рукоятка: а – постоянный приклад; б – складывающийся приклад; 1 – антабка для ремня; 2 – гнездо для принадлежности; 3 – затыльник; 4 – крышка; 5 – пружина для выталкивания пенала с принадлежностью; 6 – пистолетная рукоятка 29

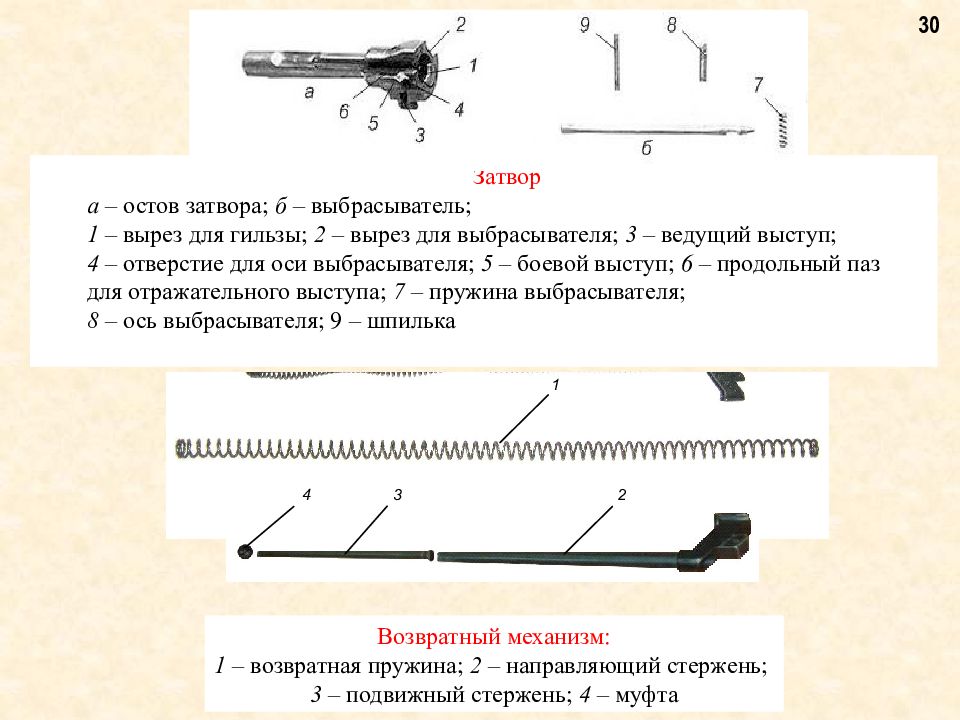

Затвор а – остов затвора; б – выбрасыватель; 1 – вырез для гильзы; 2 – вырез для выбрасывателя; 3 – ведущий выступ; 4 – отверстие для оси выбрасывателя; 5 – боевой выступ; 6 – продольный паз для отражательного выступа; 7 – пружина выбрасывателя; 8 – ось выбрасывателя; 9 – шпилька Возвратный механизм: 1 – возвратная пружина; 2 – направляющий стержень; 3 – подвижный стержень; 4 – муфта 30
Газовая трубка со ствольной накладкой: 1 – газовая трубка; 2 – направляющие ребра для газового поршня; 3 – передняя соединительная муфта; 4 – ствольная накладка; 5 – задняя соединительная муфта; 6 – выступ 31
Части ударно-спускового механизма: а – курок; б – боевая пружина; в – спусковой крючок; г – шептало одиночного огня; д – автоспуск; е – пружина автоспуска; ж – переводчик; з – оси; и – пружина шептала одиночного огня; к – замедлитель курка; л – пружина замедлителя курка; 1 – боевой взвод; 2 – взвод автоспуска; 3 – загнутые концы; 4 – петля; 5 – фигурный выступ; 6 – прямоугольные выступы; 7 – хвост; 8 – вырез; 9 – шептало; 10 – рычаг; 11 – защелка; 12 – передний выступ 32

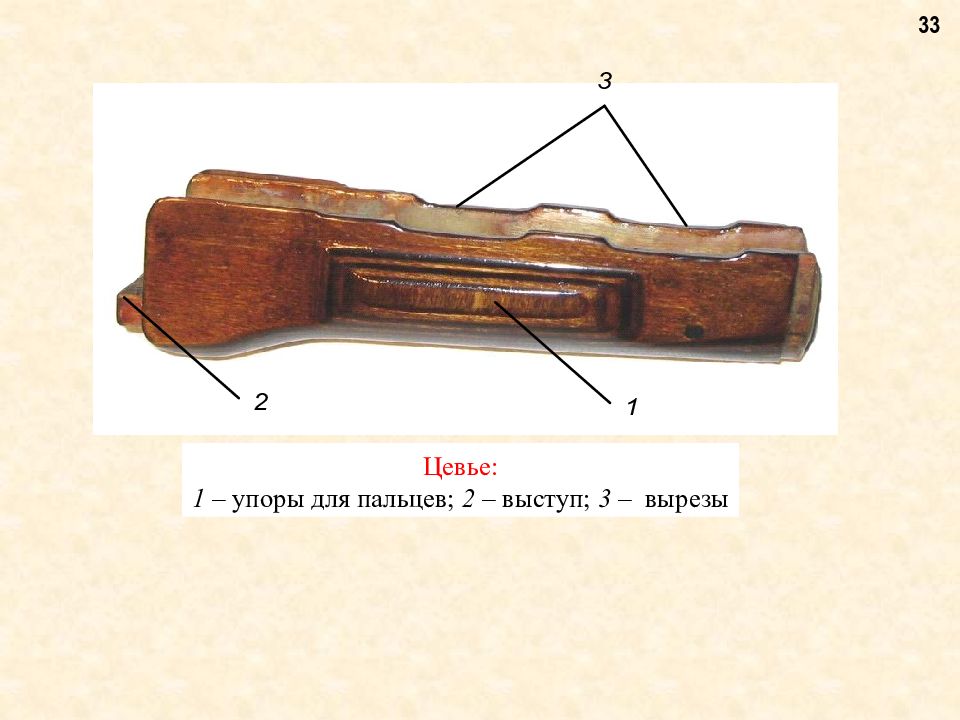

Цевье: 1 – упоры для пальцев; 2 – выступ; 3 – вырезы 33
Магазин: 1 – корпус; 2 – крышка; 3 – стопорная планка; 4 – пружина; 5 – подаватель; 6 – опорный выступ; 7 – зацеп 34
Штык-нож: 1 – лезвие; 2 – рукоятка; 3 – защелка; 4 – кольцо; 5 – пила; 6 – отверстие; 7 – режущая кромка; 8 – ремень; 9 – зацеп; 10 – предохранительный выступ; 11 – винт наконечника; 12 – продольные пазы Ножны: 1 – подвеска с карабинчиками; 2 – пластмассовый корпус; 3 – выступ-ось; 4 – упор 35
Принадлежность: 1 – шомпол; 2 – протирка; 3 – ершик; 4 – отвертка; 5 – выколотка; 6 – шпилька; 7 – пенал; 8 – крышка; 9 – масленка 36
7,62-мм пулемет Калашникова. 37

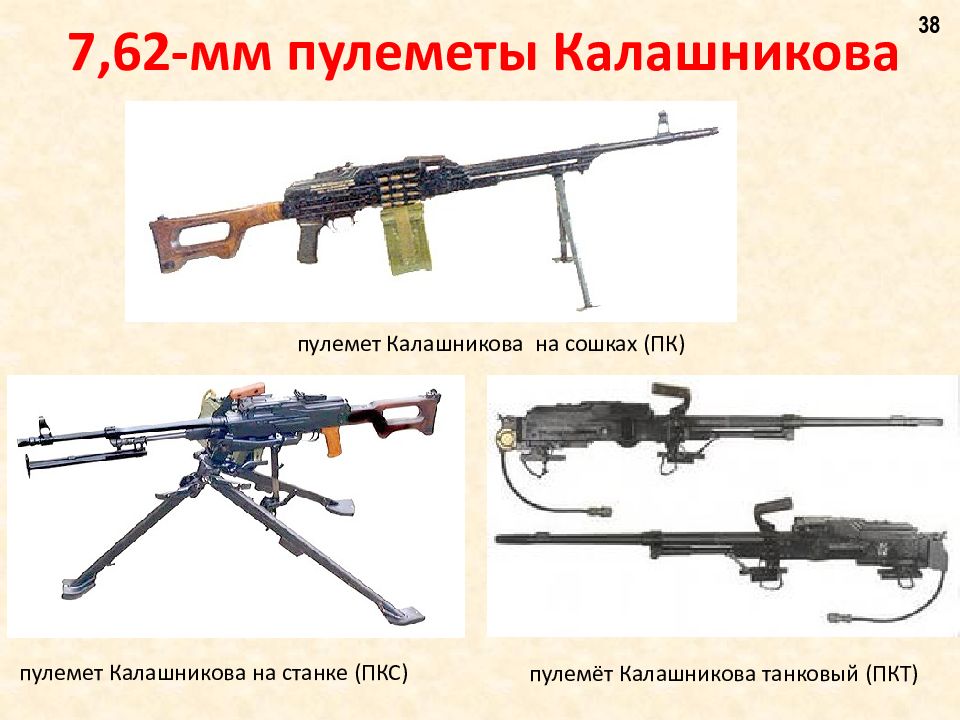

пулемет Калашникова на сошках (ПК) пулемет Калашникова на станке (ПКС) пулемёт Калашникова танковый (ПКТ) 38
ПК ПКТ Прицельная дальность, м 1500 2000 Дальность прямого выстрела, м: по грудной фигуре (высотой 50 см) 420 440 по бегущей фигуре (высотой 170 см) 640 670 Темп стрельбы, выстр./мин 650 700 - 800 Боевая скорострельность, выстр./мин До 250 До 250 Начальная скорость пули, м/с 825 855 Дальность полета пули при которой сохраняется ее убойное действие, м 3800 3800 Масса пулемета, кг 9 10,5 Масса ствола, кг 2,6 3,23 Калибр, мм 7,62 7,62 Длина, мм 1173 1098 Длина нарезной части ствола, мм 550 550 Число нарезов 4 4 Длина хода нарезов, мм 240 240 39

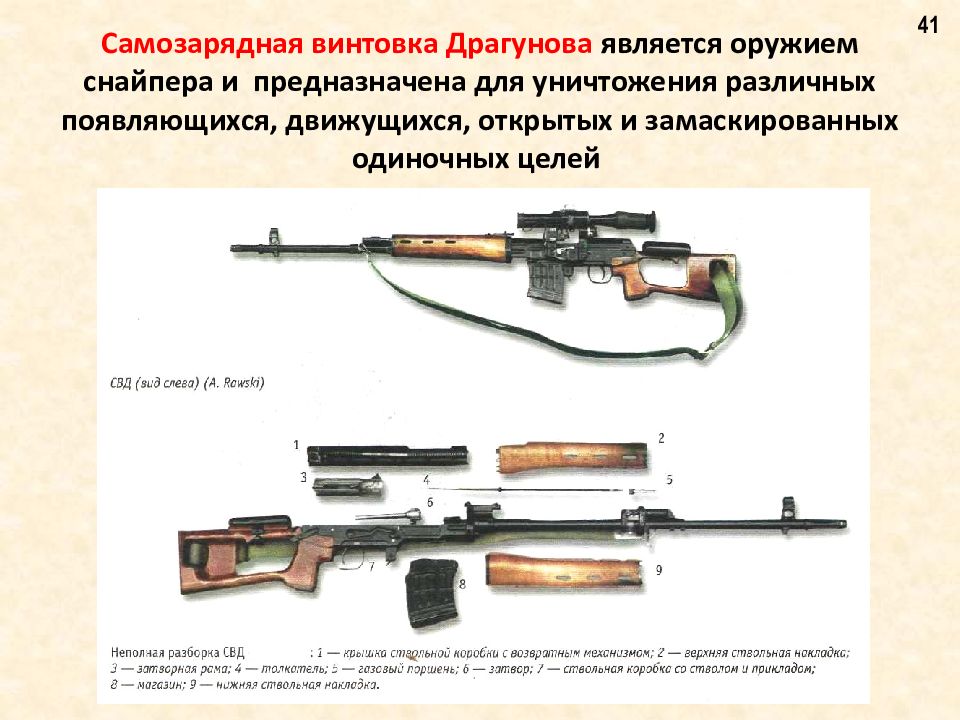

7,62-мм снайперская винтовка Драгунова. 40
41

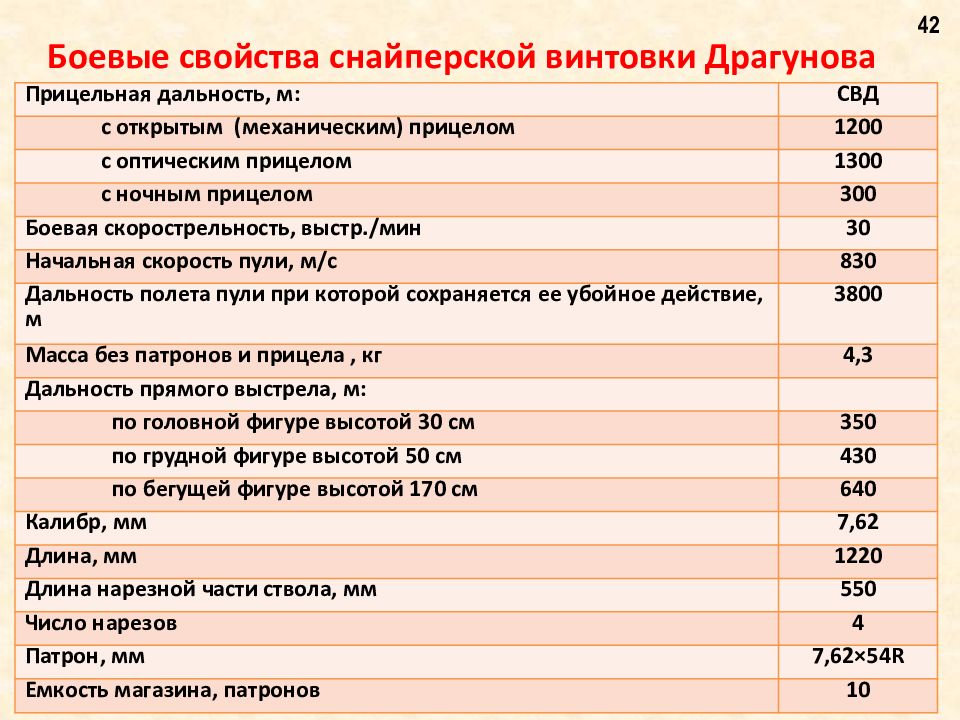

Прицельная дальность, м: СВД с открытым (механическим) прицелом 1200 с оптическим прицелом 1300 с ночным прицелом 300 Боевая скорострельность, выстр./мин 30 Начальная скорость пули, м/с 830 Дальность полета пули при которой сохраняется ее убойное действие, м 3800 Масса без патронов и прицела, кг 4,3 Дальность прямого выстрела, м: по головной фигуре высотой 30 см 350 по грудной фигуре высотой 50 см 430 по бегущей фигуре высотой 170 см 640 Калибр, мм 7,62 Длина, мм 1220 Длина нарезной части ствола, мм 550 Число нарезов 4 Патрон, мм 7,62×54 R Емкость магазина, патронов 10 42

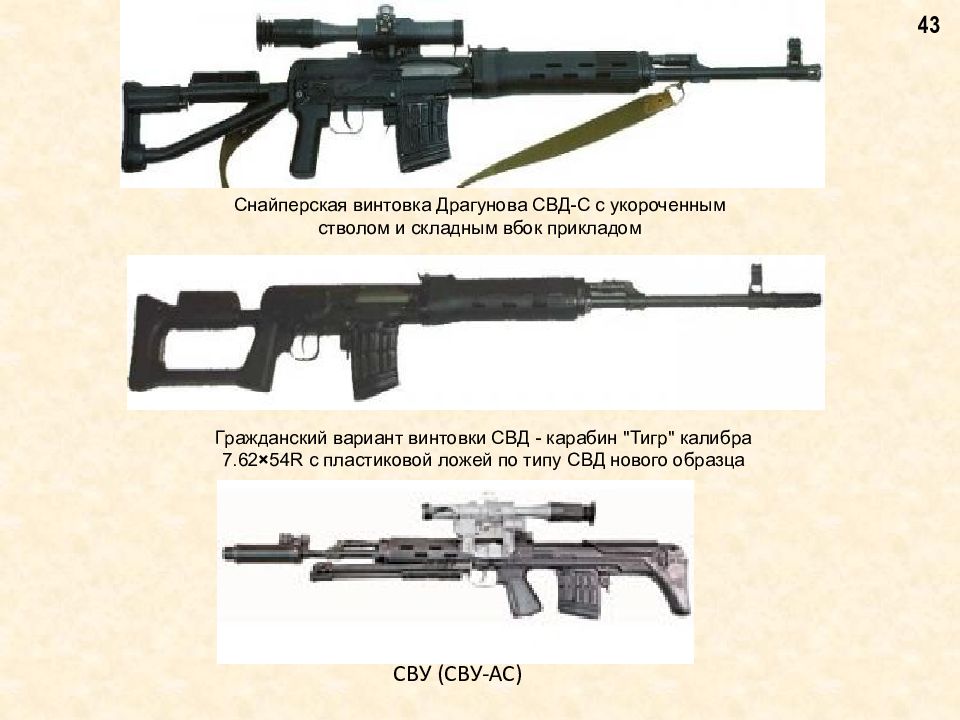

Снайперская винтовка Драгунова СВД-С с укороченным стволом и складным вбок прикладом Гражданский вариант винтовки СВД - карабин "Тигр" калибра 7.62 × 54 R с пластиковой ложей по типу СВД нового образца СВУ (СВУ-АС) 43
Боеприпасы для стрелкового оружия. 44

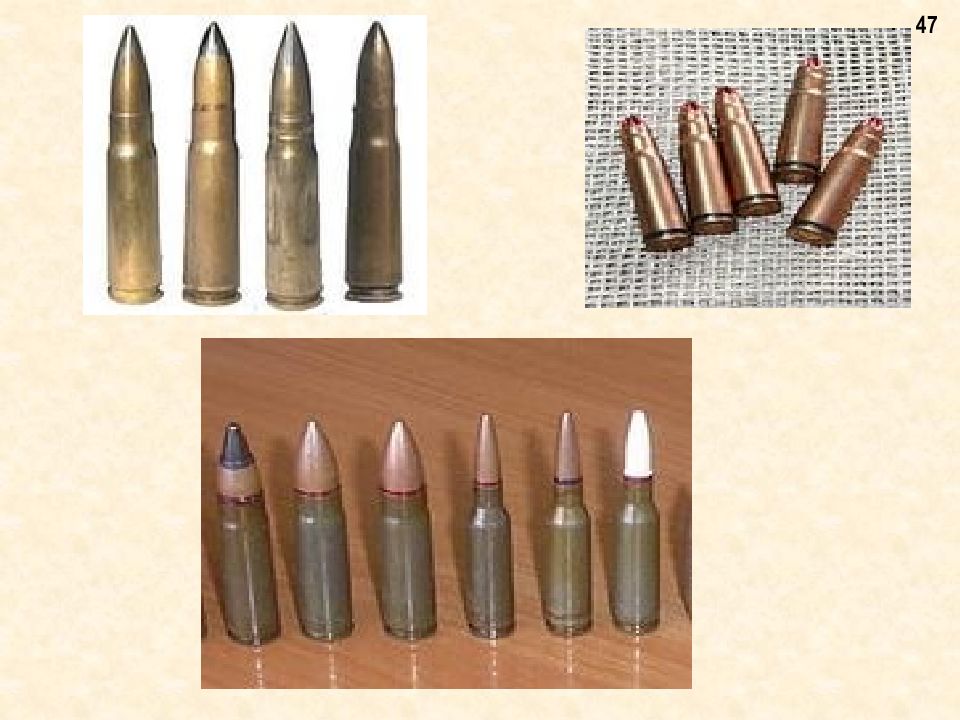

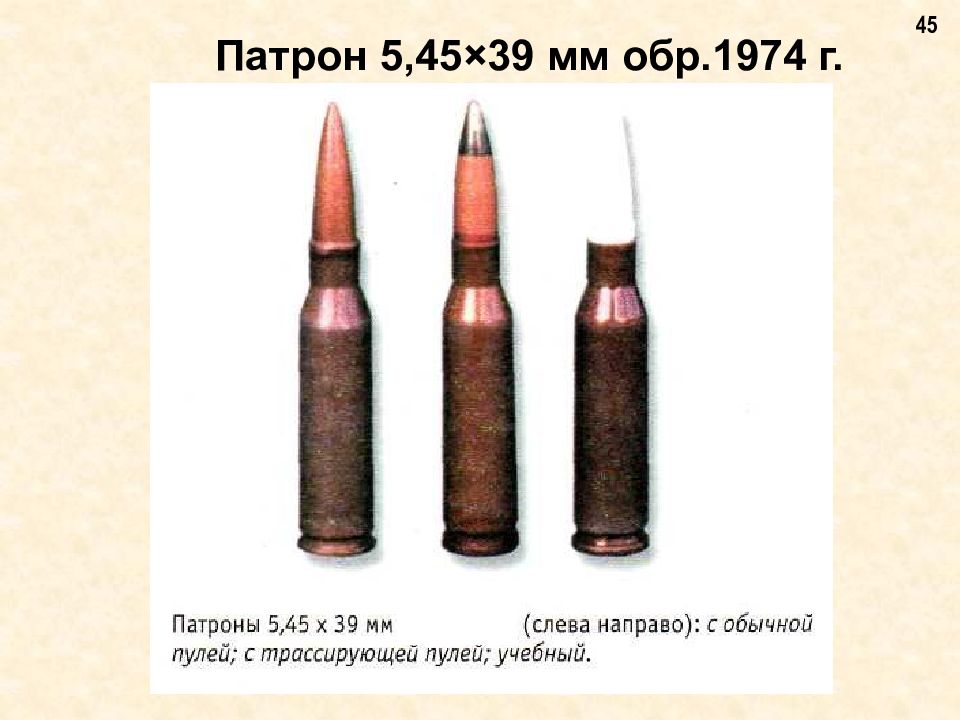

Патрон 5,45×39 мм обр.1974 г. 45
46
47

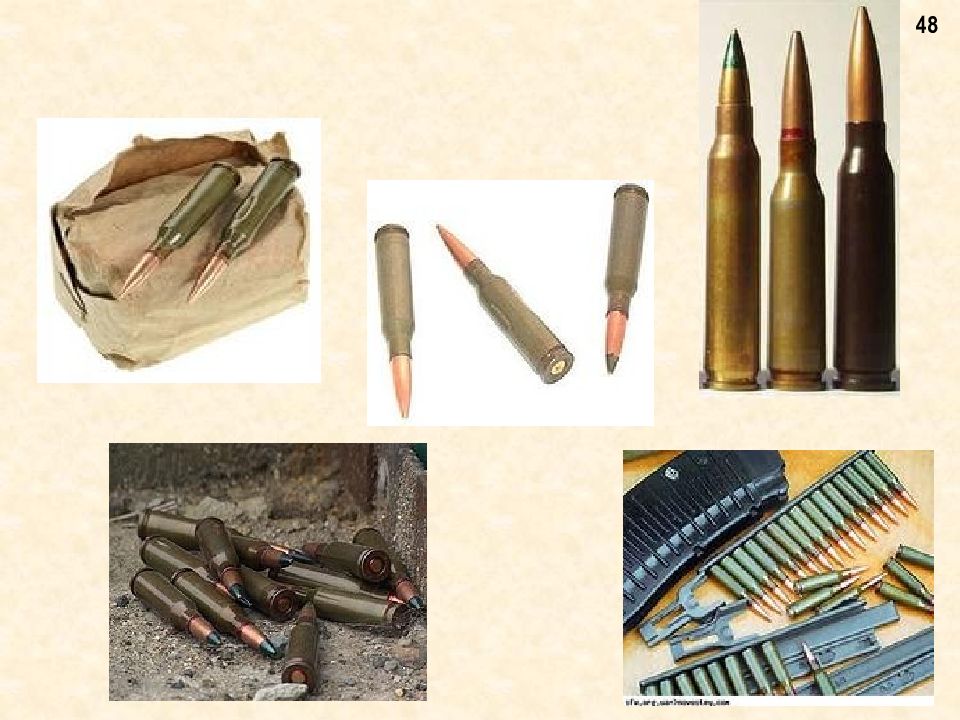

48

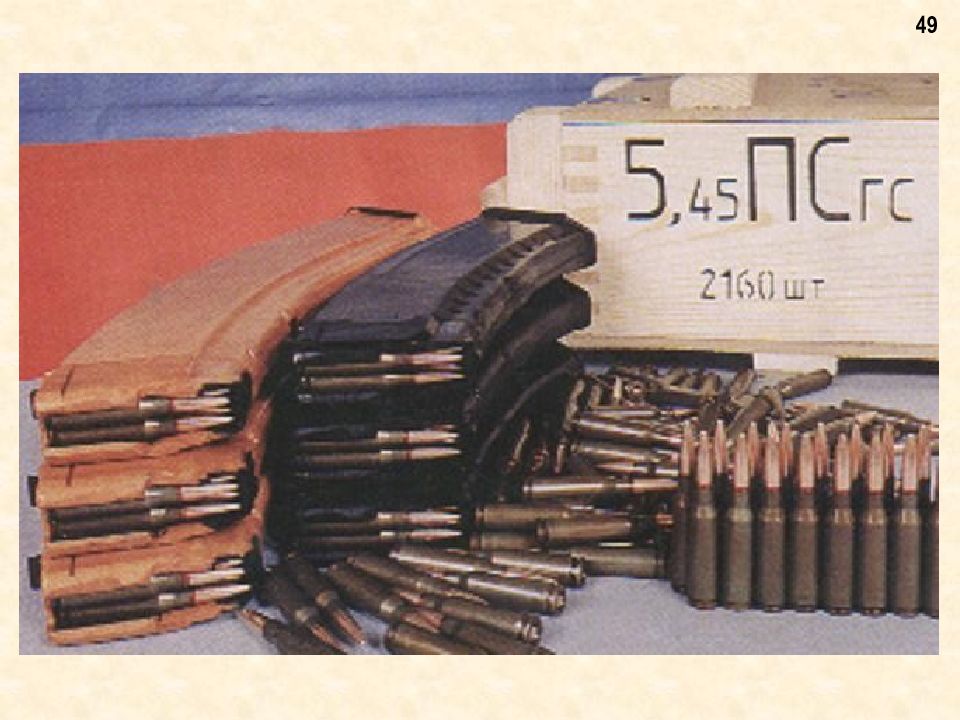

49
Патрон 9×18 мм "ПМ" 50
51

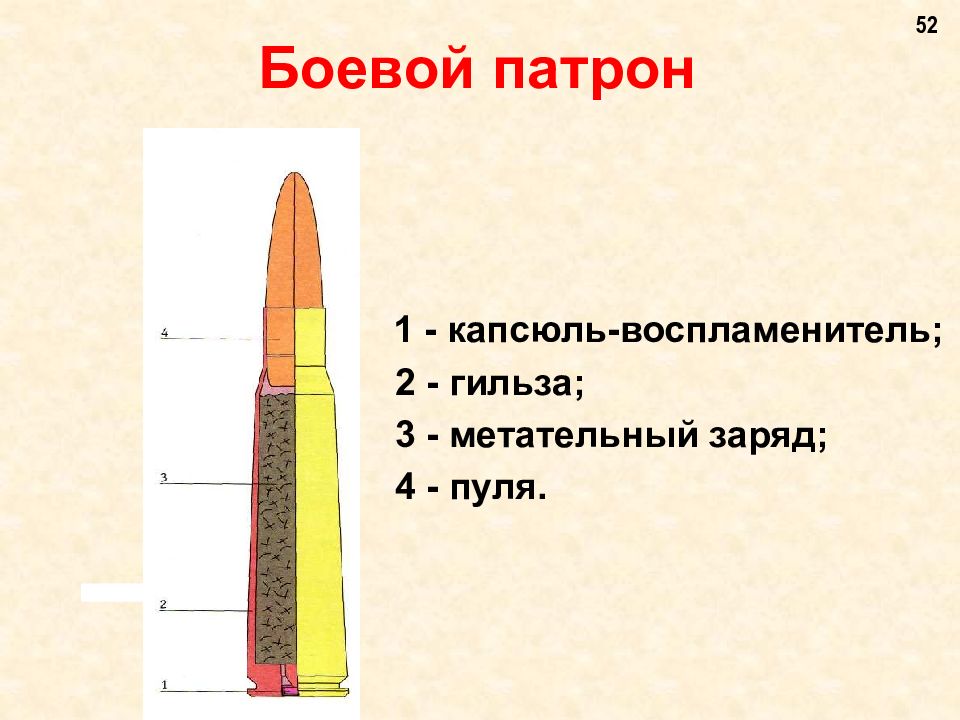

1 - капсюль-воспламенитель; 2 - гильза; 3 - метательный заряд; 4 - пуля. 52

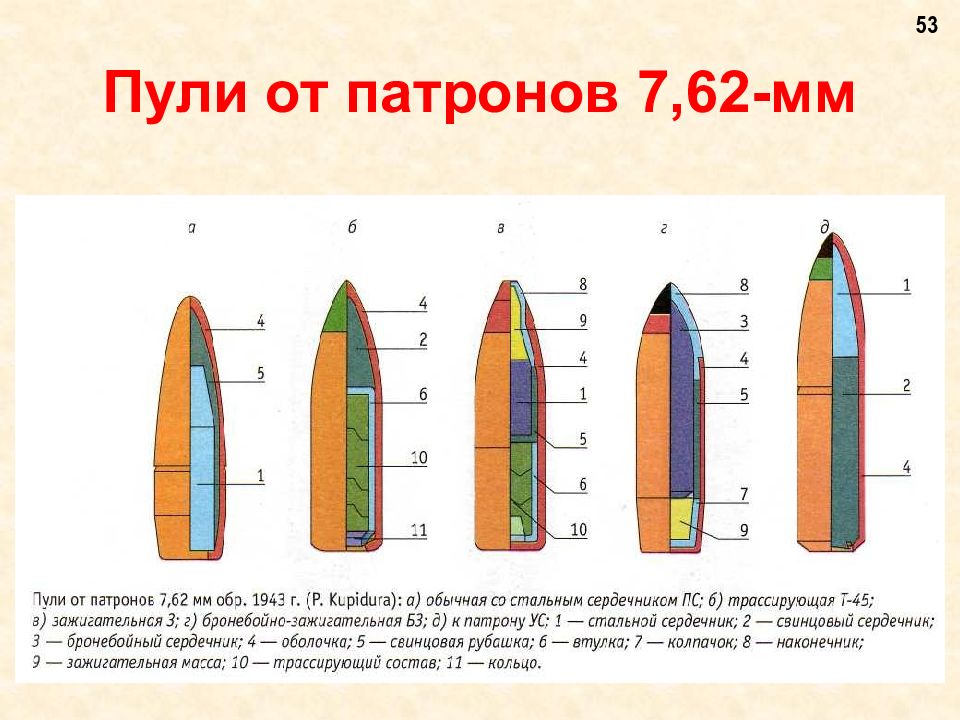

53
54
55
56

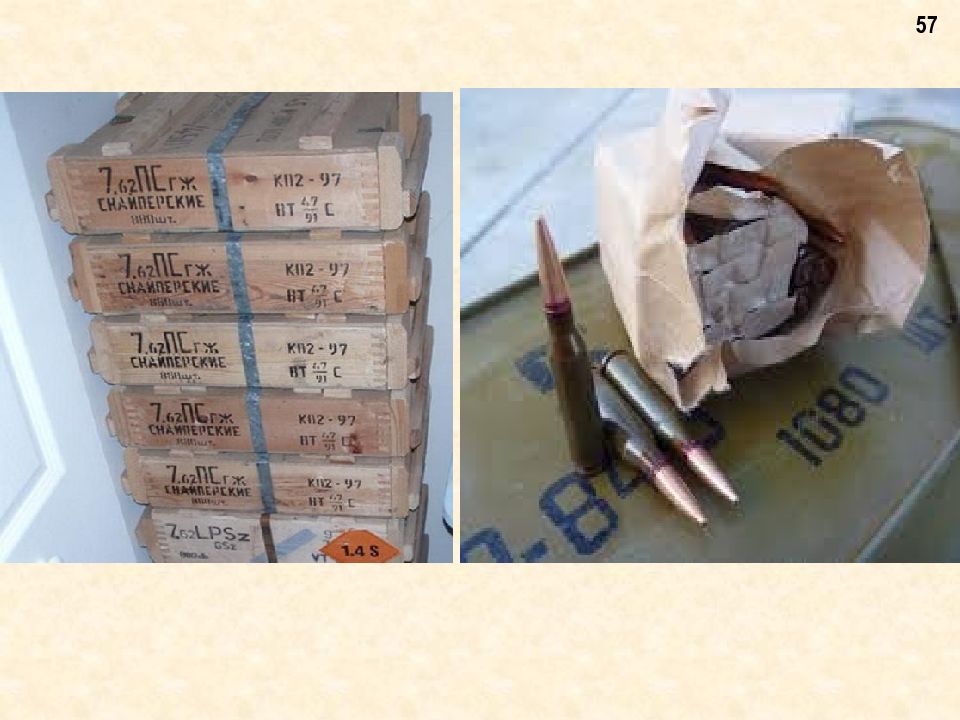

57

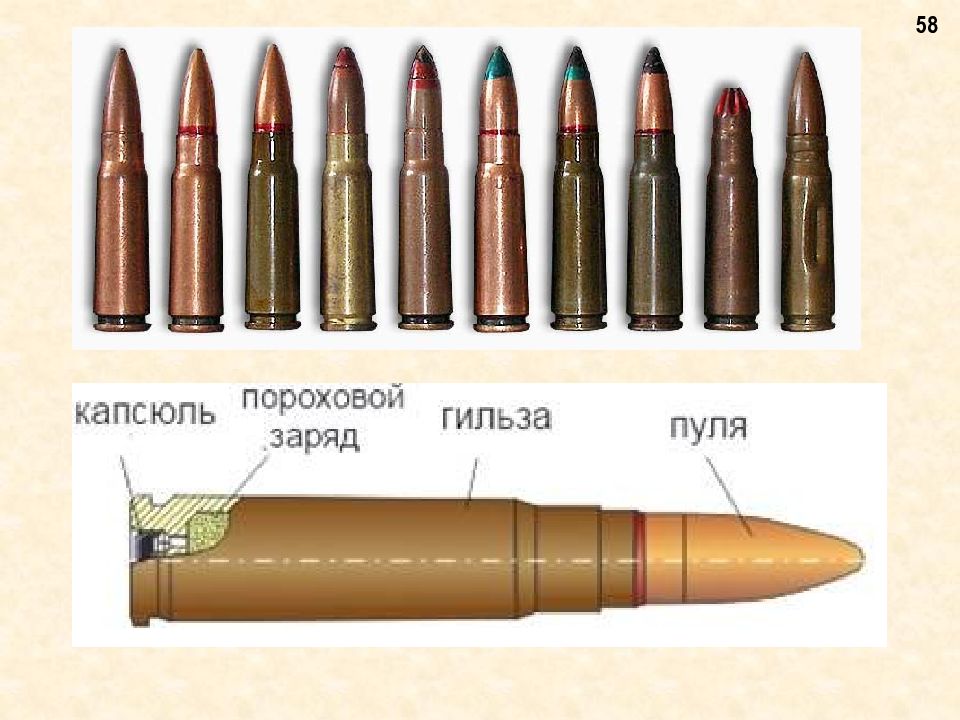

58
7,62-мм патрон обр. 1943г. с пулей со стальным сердечником : а- патрон, 1б- пуля с канавкой, 2б- пуля с уступом, 1-оболочка; 2- рубашка свинцовая; 3- сердечник стальной; 4- корпус гильзы; 5- метательный заряд; 6- капсюль-воспламенитель. 7,62-мм патрон обр. 1943г. с трассирующей пулей Т-45 : а- патрон, б- пуля; 1-оболочка; 2- сердечник свинцовый; 3- трассер; 4- корпус гильзы; 5- метательный заряд; 6- капсюль-воспламенитель. 59
7,62-мм патрон обр. 1943г. с модернизированной трассирующей пулей Т-45М : а- патрон, б- пуля; 1-оболочка; 2- сердечник свинцовый; 3- трассер; 4- корпус гильзы; 5- метательный заряд; 6- капсюль-воспламенитель 7,62-мм патрон обр. 1943г. с бронебойной пулей БП. а - патрон, б – пуля; 1 - оболочка; 2 - рубашка; 3 - сердечник стальной; 4 - корпус гильзы; 5 - метательный заряд; 6 - капсюль-воспламенитель. 60

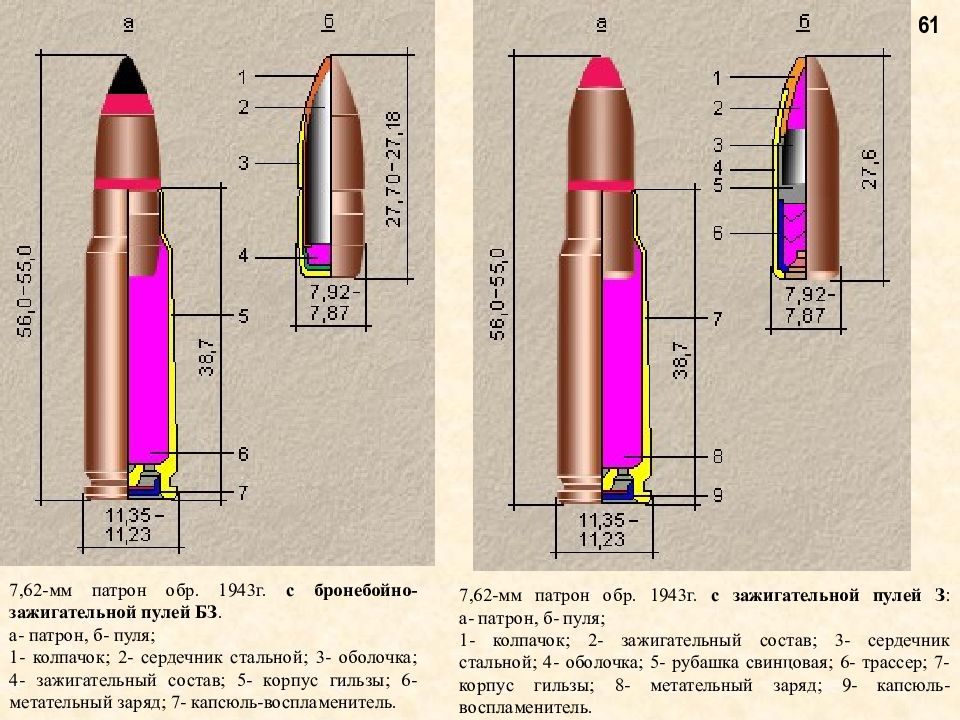

7,62-мм патрон обр. 1943г. с бронебойно-зажигательной пулей БЗ. а- патрон, б- пуля; 1- колпачок; 2- сердечник стальной; 3- оболочка; 4- зажигательный состав; 5- корпус гильзы; 6- метательный заряд; 7- капсюль-воспламенитель. 7,62-мм патрон обр. 1943г. с зажигательной пулей З : а- патрон, б- пуля; 1- колпачок; 2- зажигательный состав; 3- сердечник стальной; 4- оболочка; 5- рубашка свинцовая; 6- трассер; 7- корпус гильзы; 8- метательный заряд; 9- капсюль-воспламенитель. 61
7,62-мм патрон обр. 1943г. с уменьшенной скоростью пули УС. а- патрон, б- пуля; 1- оболочка; 2- сердечник стальной; 3- сердечник свинцовый; 4- корпус гильзы; 5- метательный заряд; 6- капсюль-воспламенитель. 62
Новые образцы и перспективы развития стрелкового оружия ВС РФ. 63
64

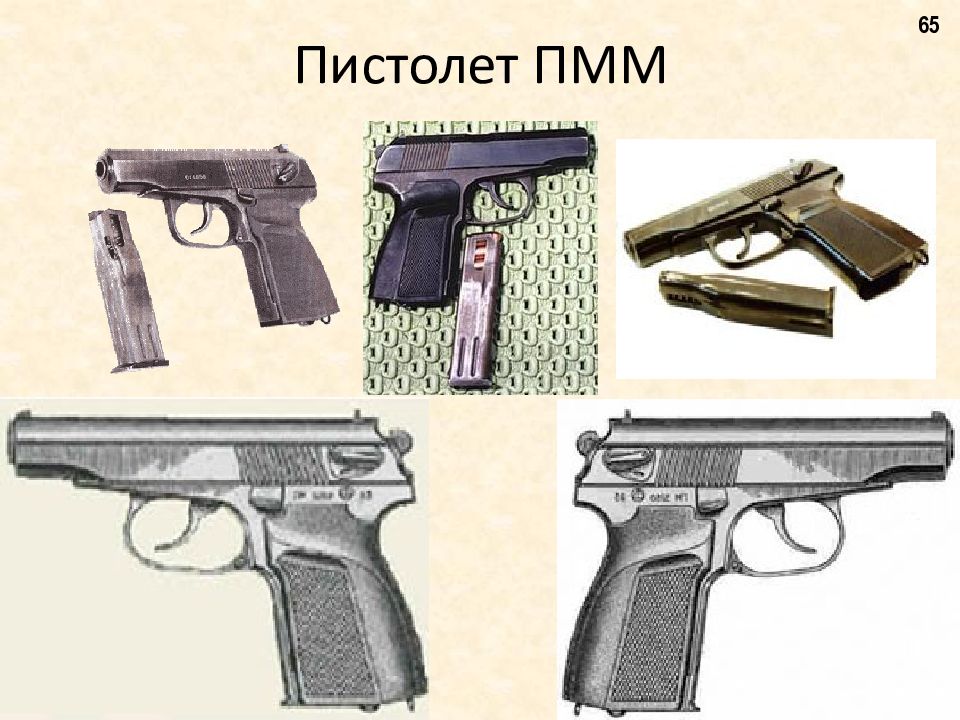

65

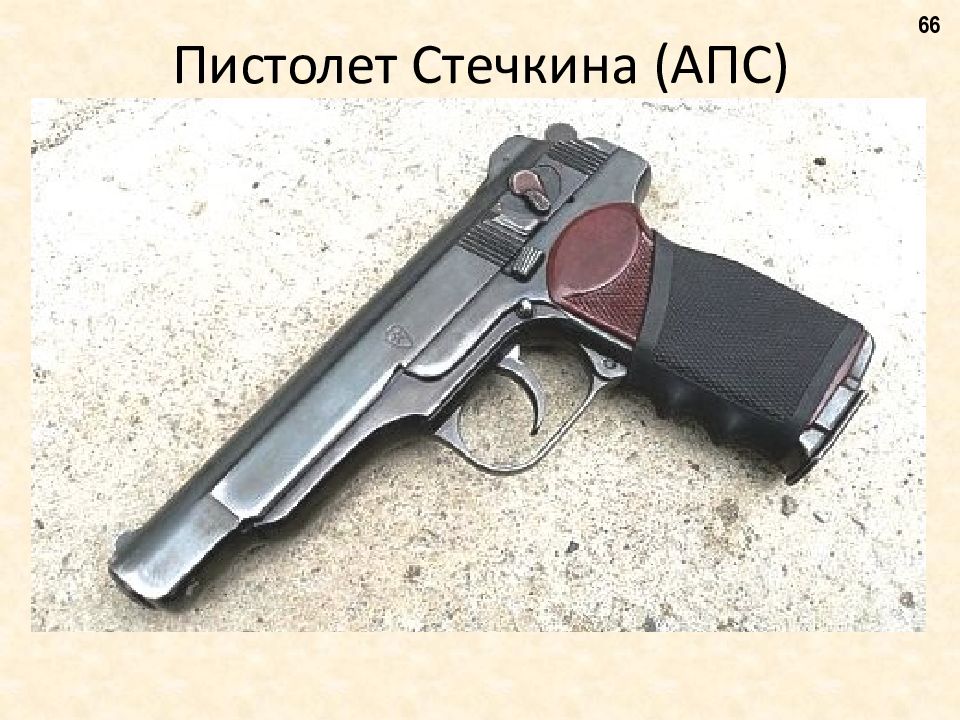

66
67

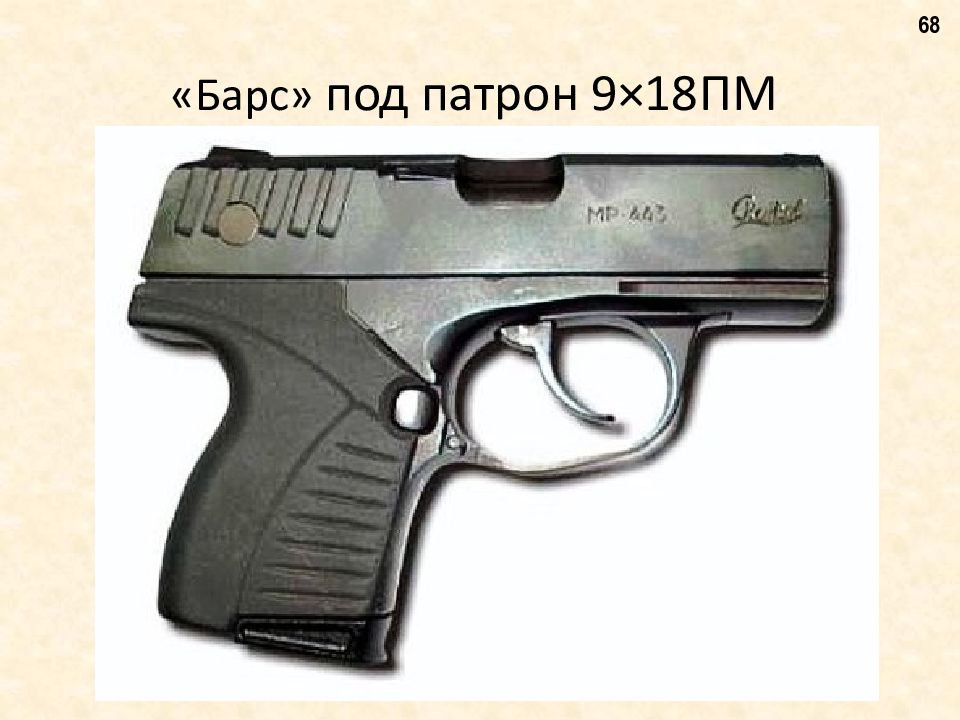

68

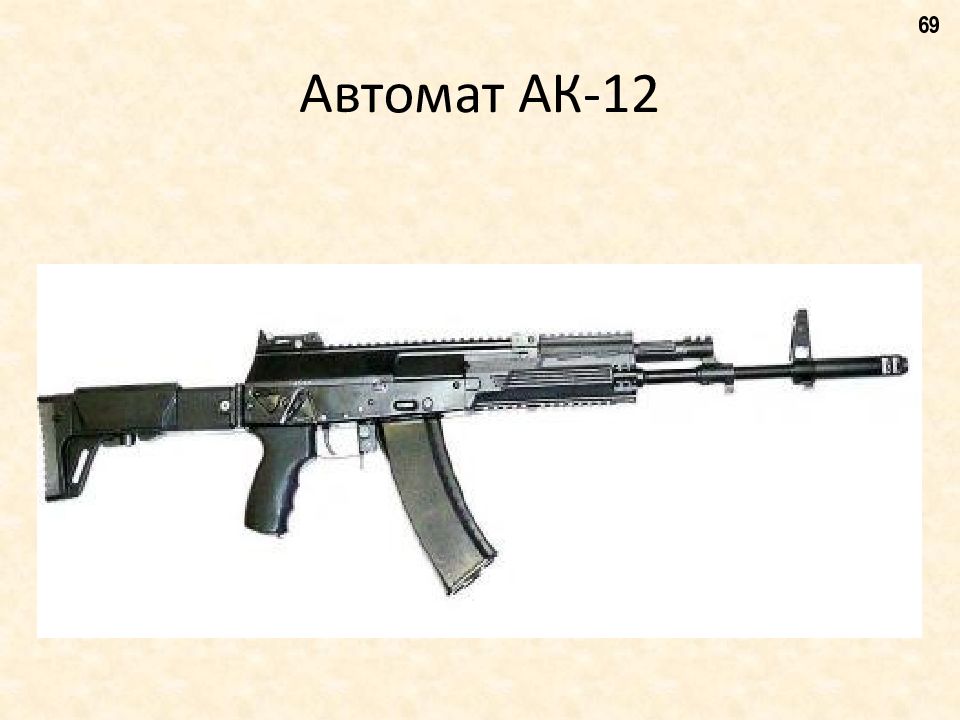

69

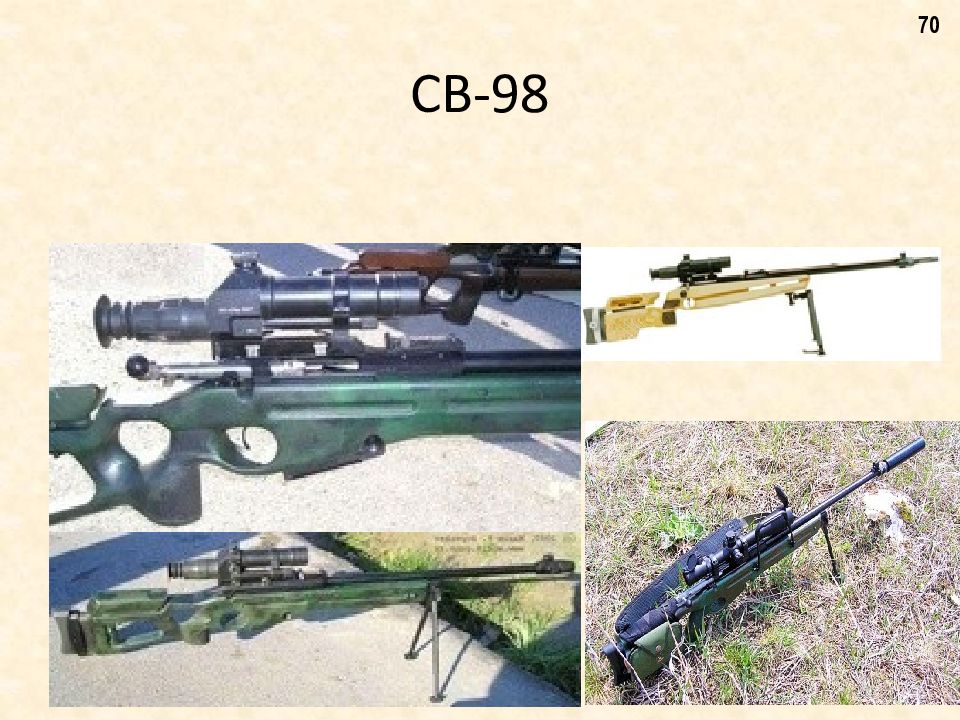

70

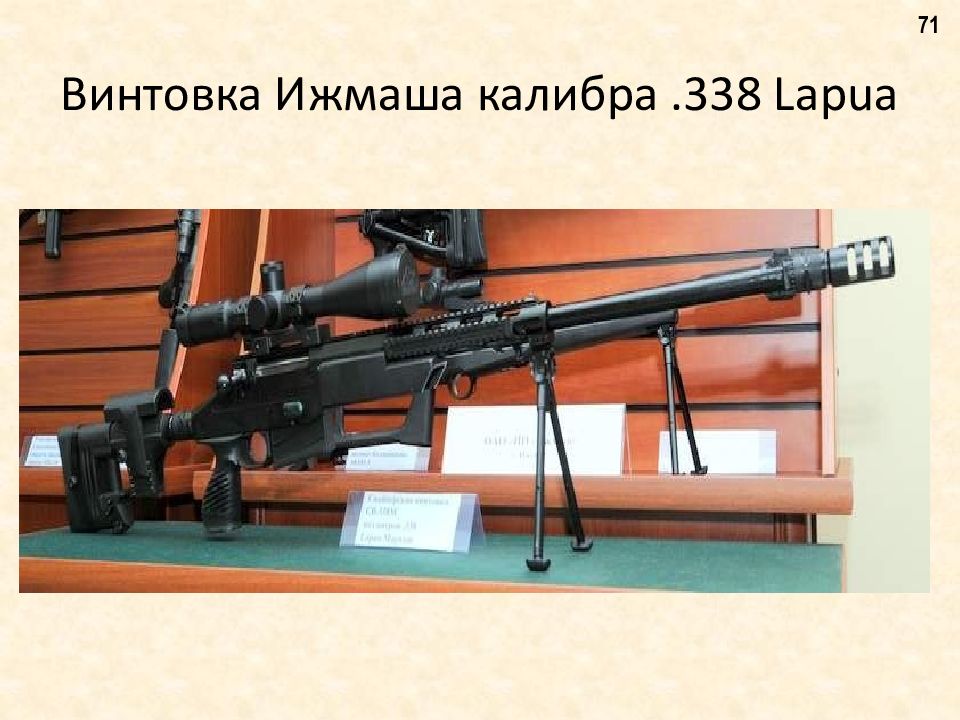

71

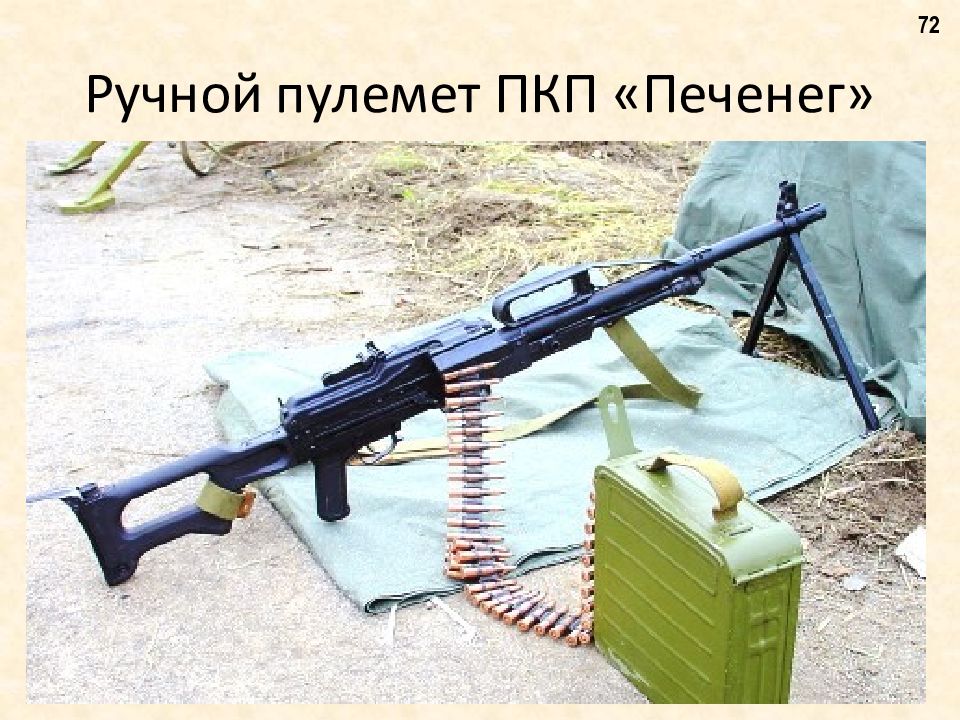

72

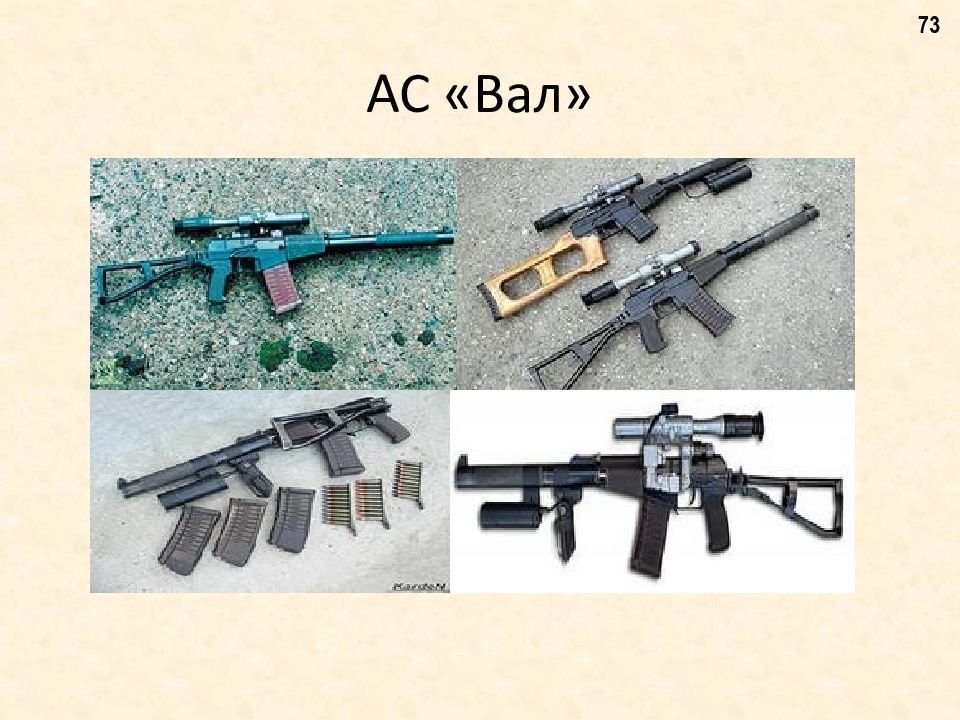

73

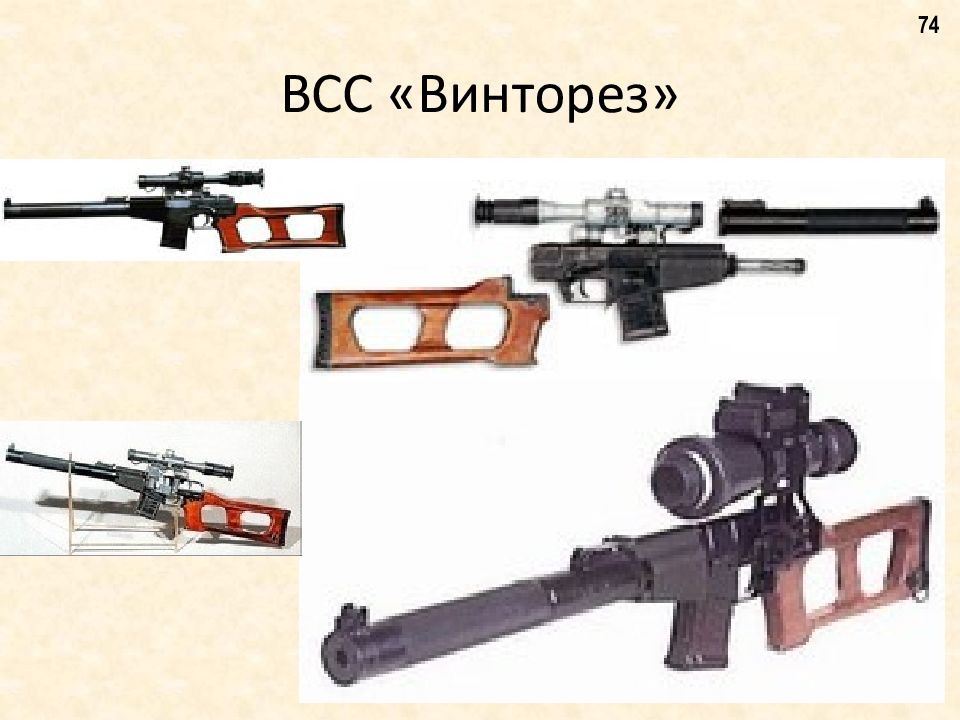

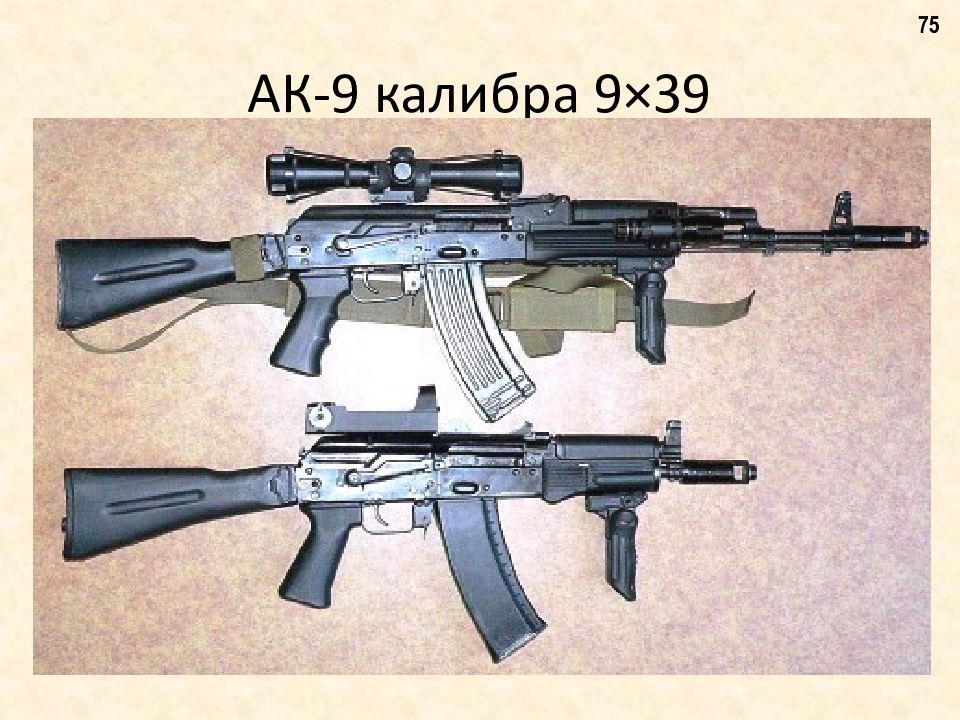

74
75

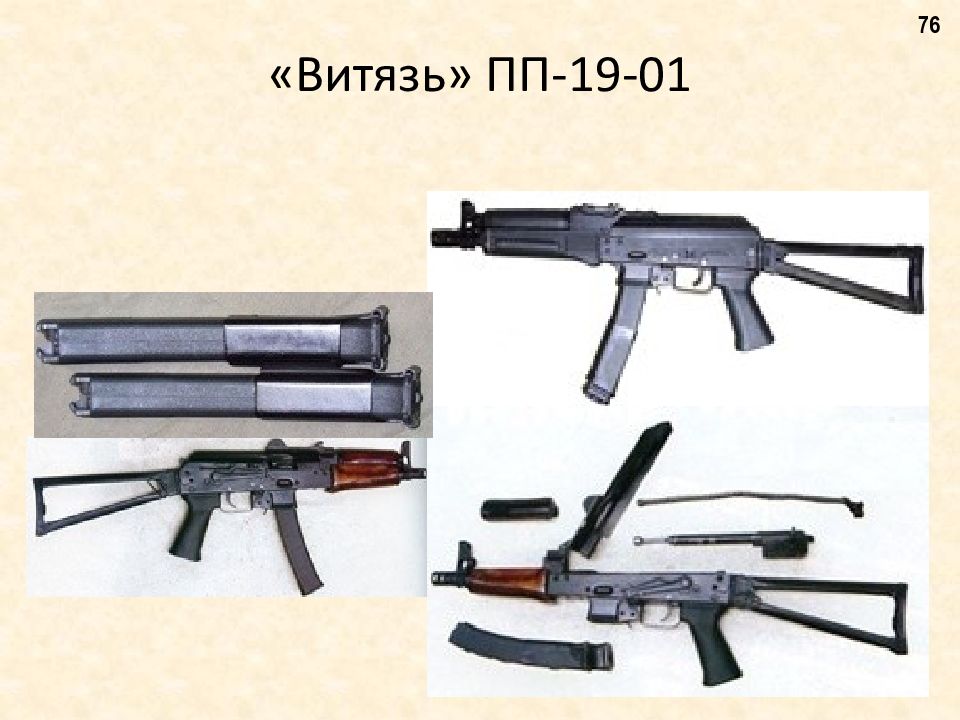

76
77

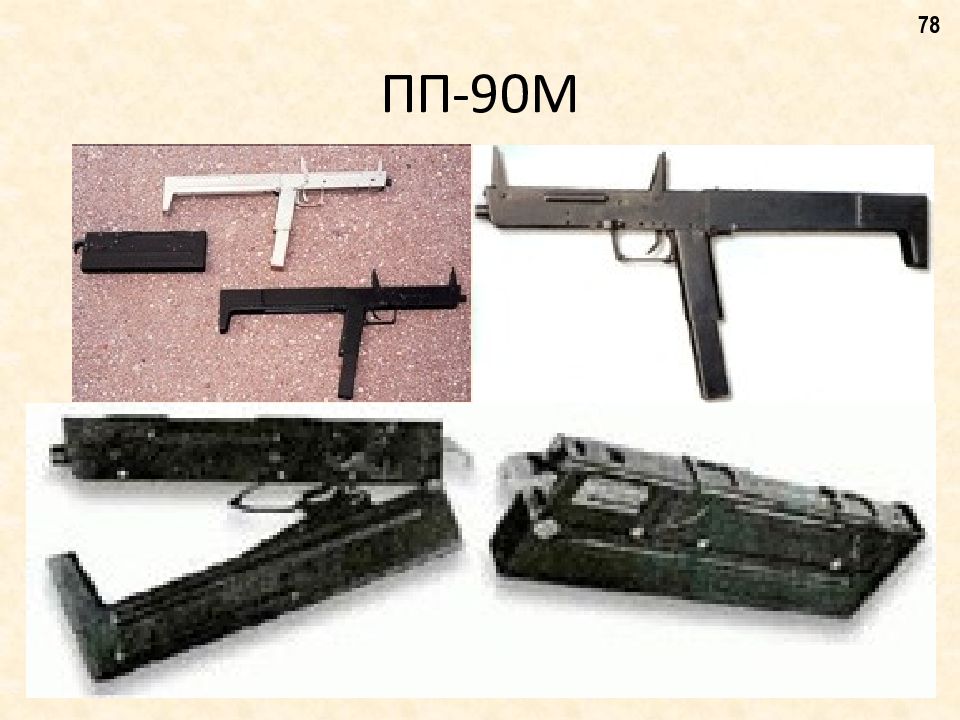

78
79

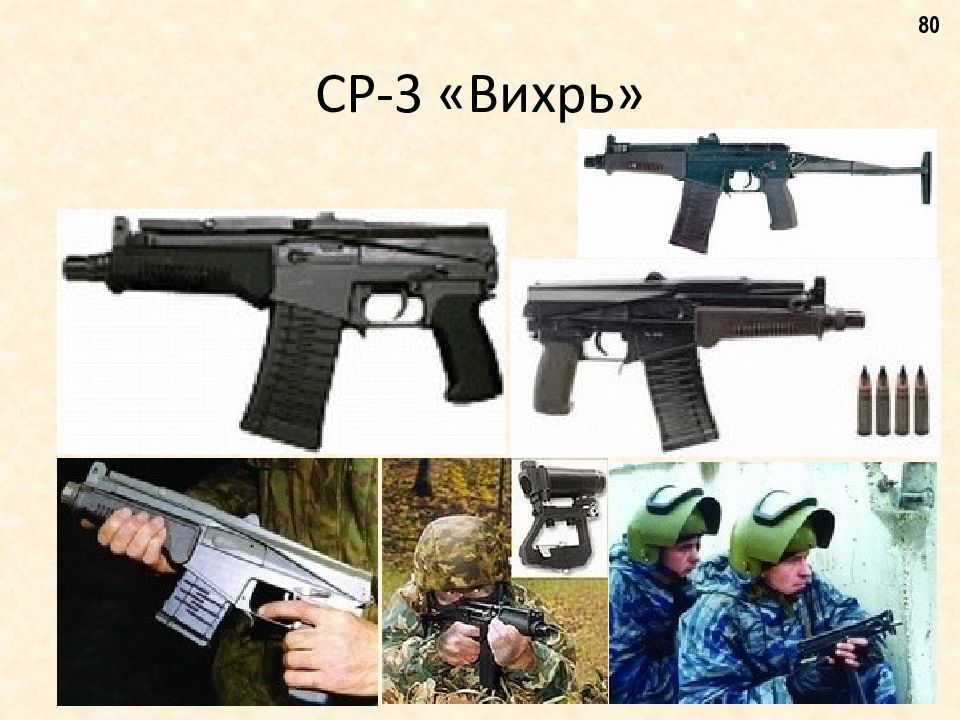

80

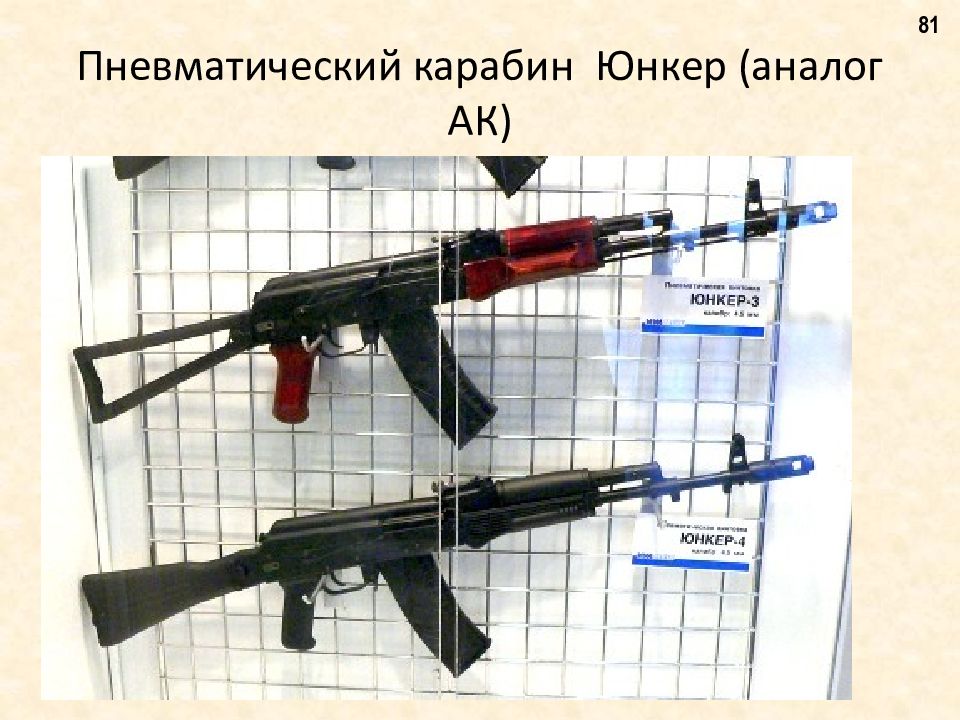

81
82

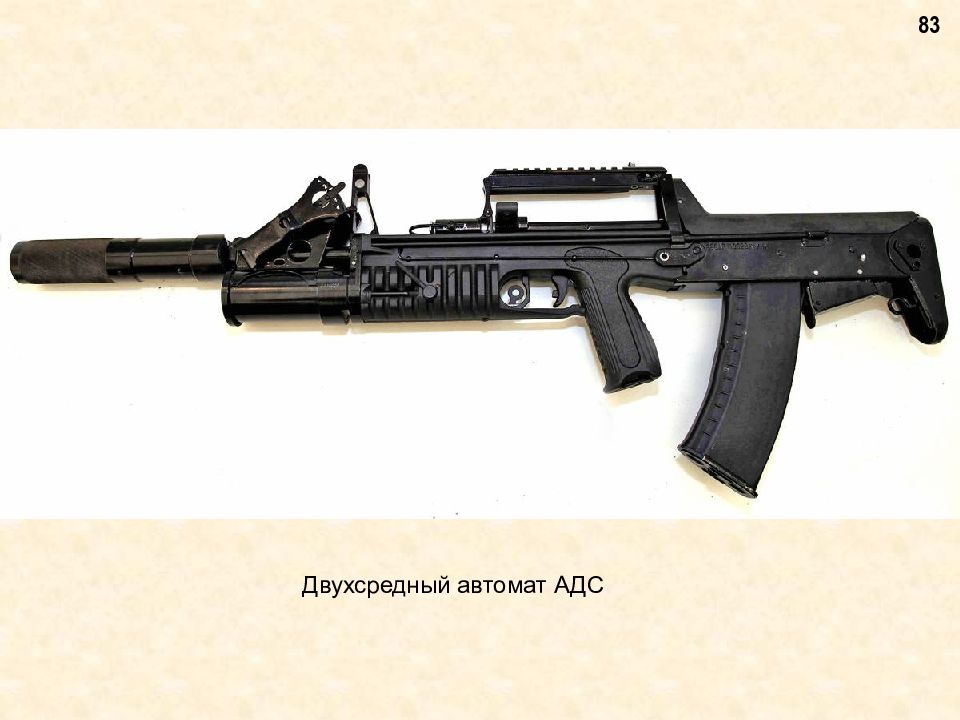

Двухсредный автомат АДС 83
СВЛК-14С 84

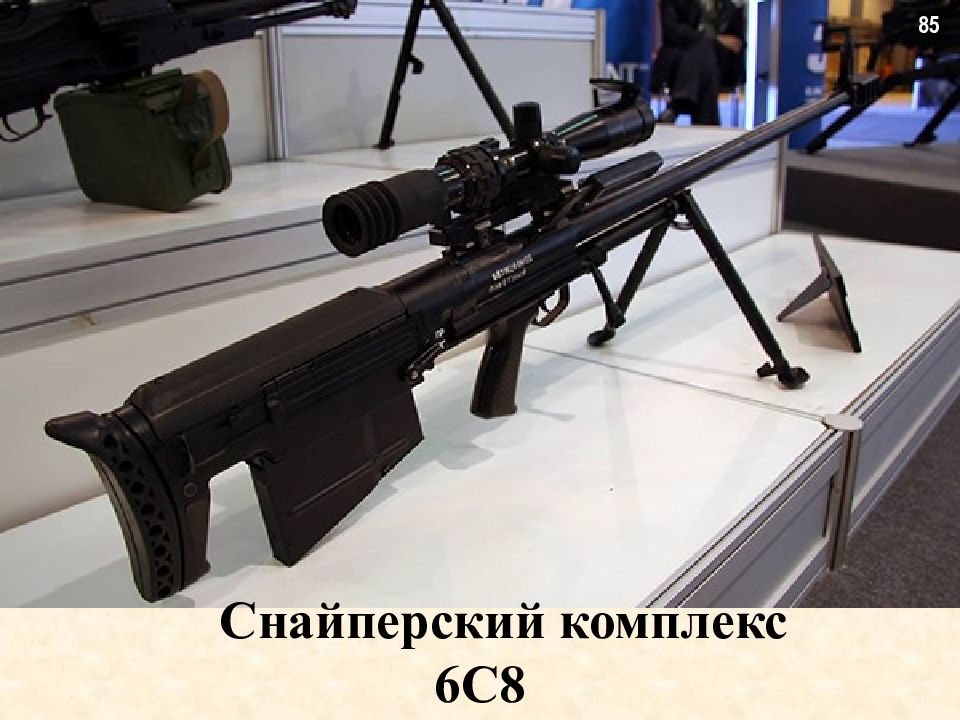

Снайперский комплекс 6С8 85
На занятии мы рассмотрели 6 учебных вопросов, на которых изучили основное стрелковое оружие Российской армии. Рассмотрели основные направления развития образцов стрелкового оружия ВС РФ. 86

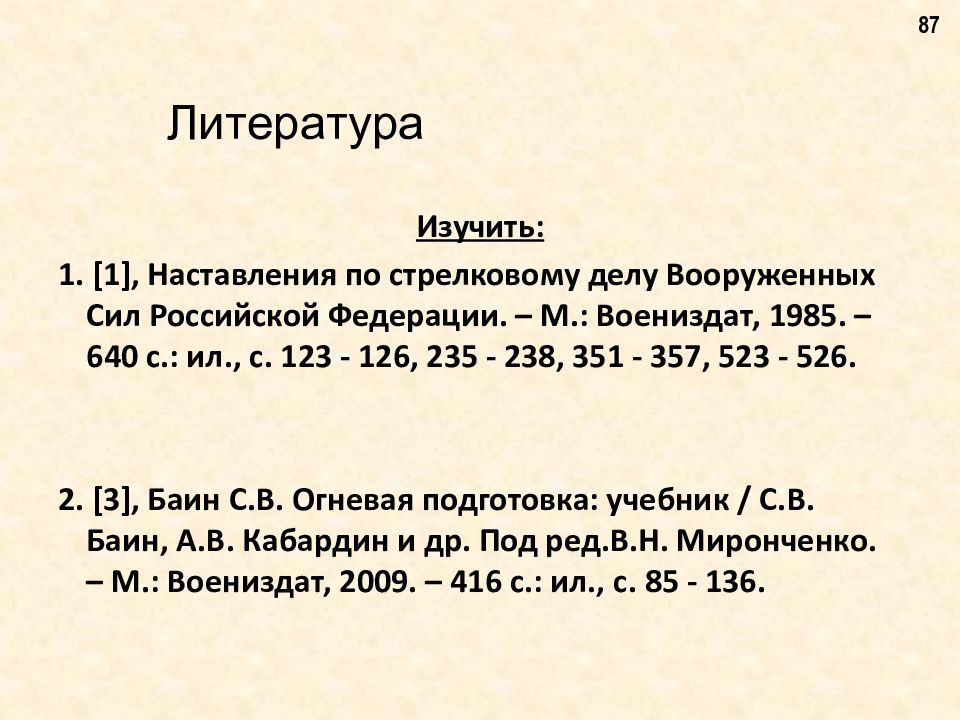

Изучить: 1. [1], Наставления по стрелковому делу Вооруженных Сил Российской Федерации. – М.: Воениздат, 1985. – 640 с.: ил., с. 123 - 126, 235 - 238, 351 - 357, 523 - 526. 2. [3], Баин С.В. Огневая подготовка: учебник / С.В. Баин, А.В. Кабардин и др. Под ред.В.Н. Миронченко. – М.: Воениздат, 2009. – 416 с.: ил., с. 85 - 136. Литература 87
