Черчение 9 класс

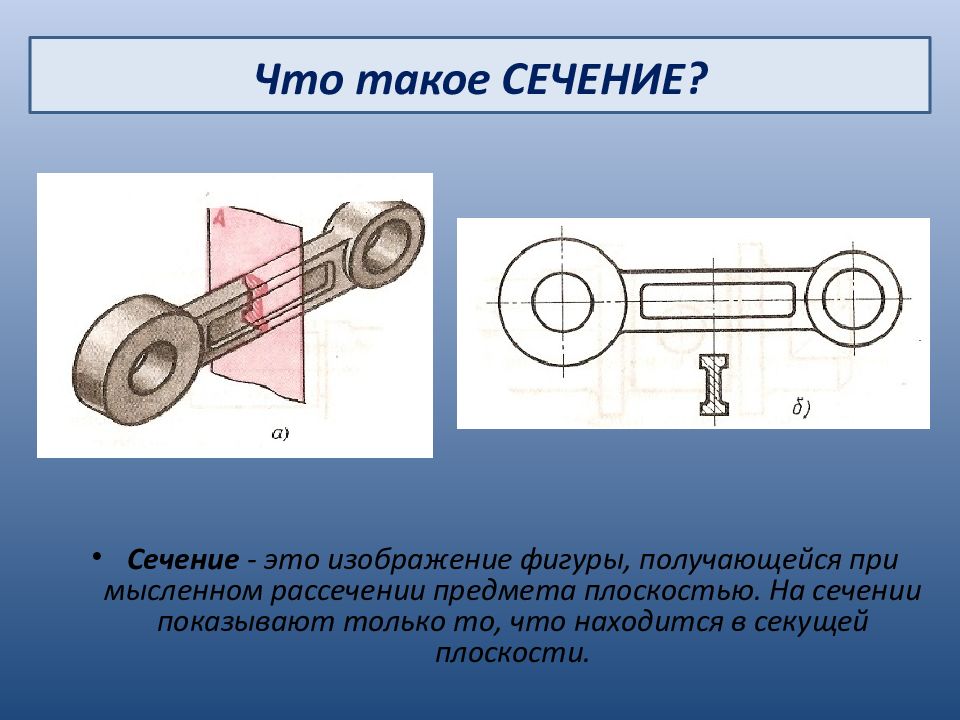

Сечение - это изображение фигуры, получающейся при мысленном рассечении предмета плоскостью. На сечении показывают только то, что находится в секущей плоскости. Что такое СЕЧЕНИЕ?

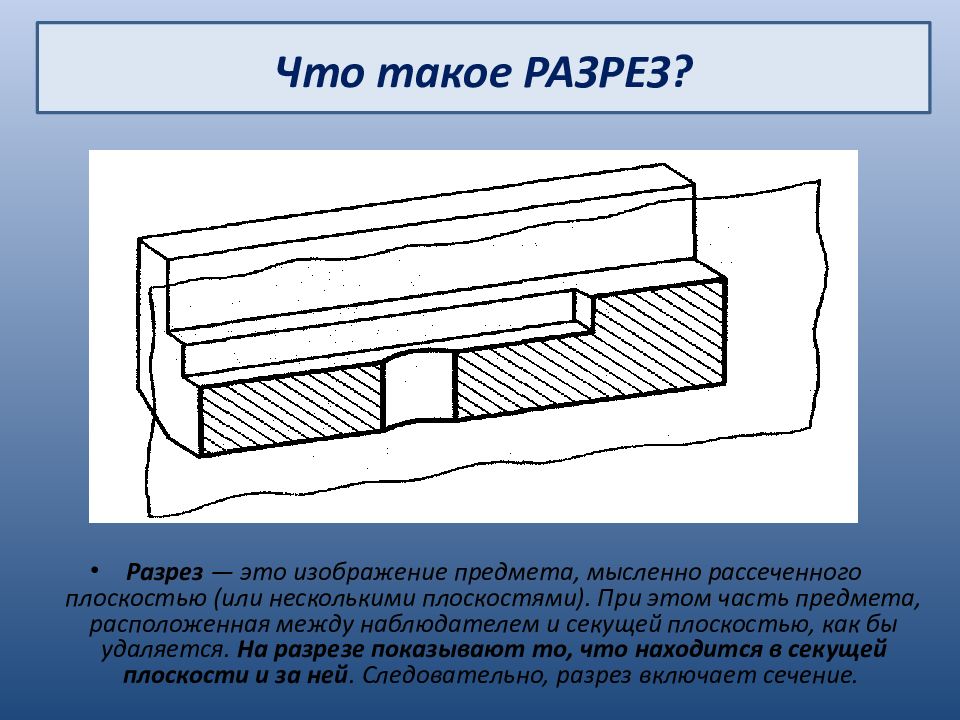

Разрез — это изображение предмета, мысленно рассеченного плоскостью (или несколькими плоскостями). При этом часть предмета, расположенная между наблюдателем и секущей плоскостью, как бы удаляется. На разрезе показывают то, что находится в секущей плоскости и за ней. Следовательно, разрез включает сечение. Что такое РАЗРЕЗ?

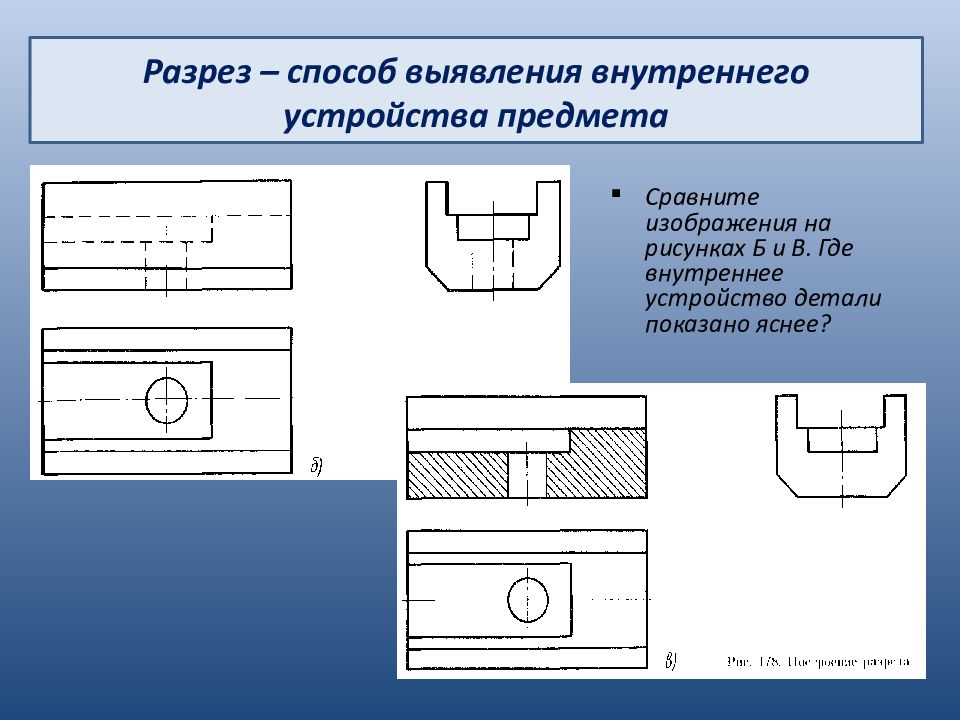

Сравните изображения на рисунках Б и В. Где внутреннее устройство детали показано яснее? Разрез – способ выявления внутреннего устройства предмета
Разрез отличается от сечения тем, что на нем показывают не только то, что находится в секущей плоскости, но и то, что находится за ней.

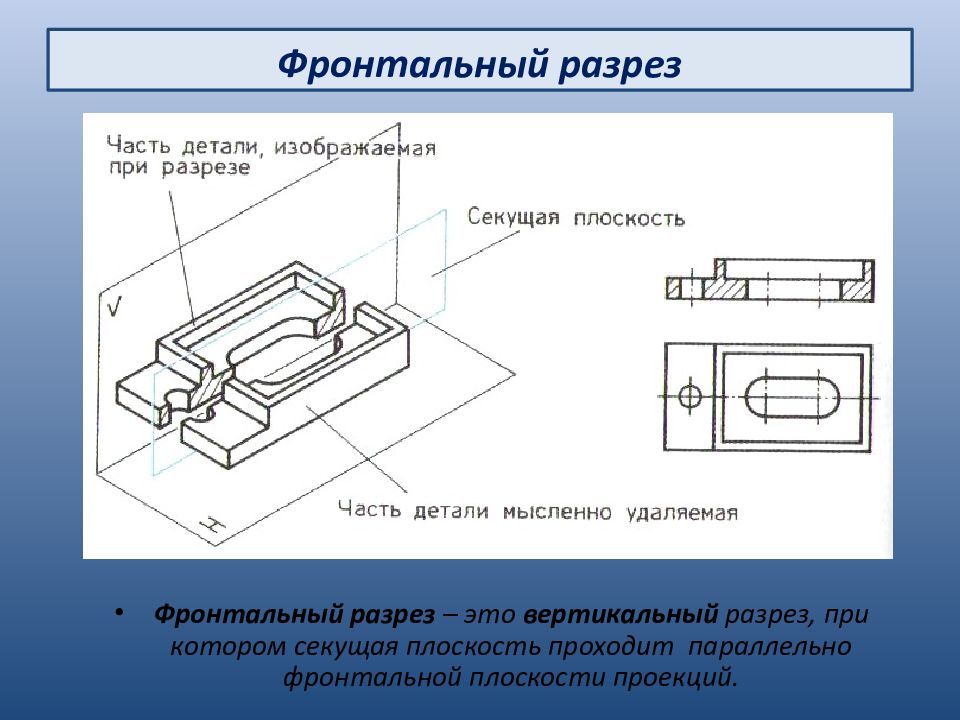

Фронтальный разрез – это вертикальный разрез, при котором секущая плоскость проходит параллельно фронтальной плоскости проекций.
Профильный разрез – это вертикальный разрез, при котором секущая плоскость проходит параллельно профильной плоскости проекций.

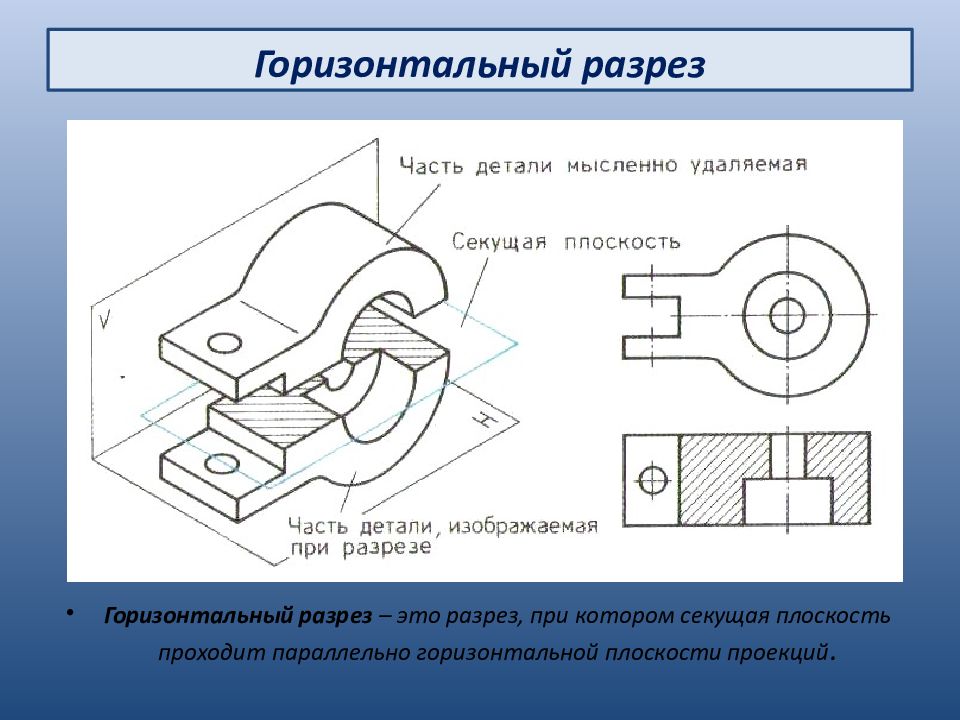

Горизонтальный разрез – это разрез, при котором секущая плоскость проходит параллельно горизонтальной плоскости проекций.
На одном чертеже может быть несколько разрезов. Но каждый из них должен быть целесообразным. Разрезы обычно располагают в проекционной связи: фронтальный — на месте главного вида, профильный — на месте вида слева, а горизонтальный на месте вида сверху.

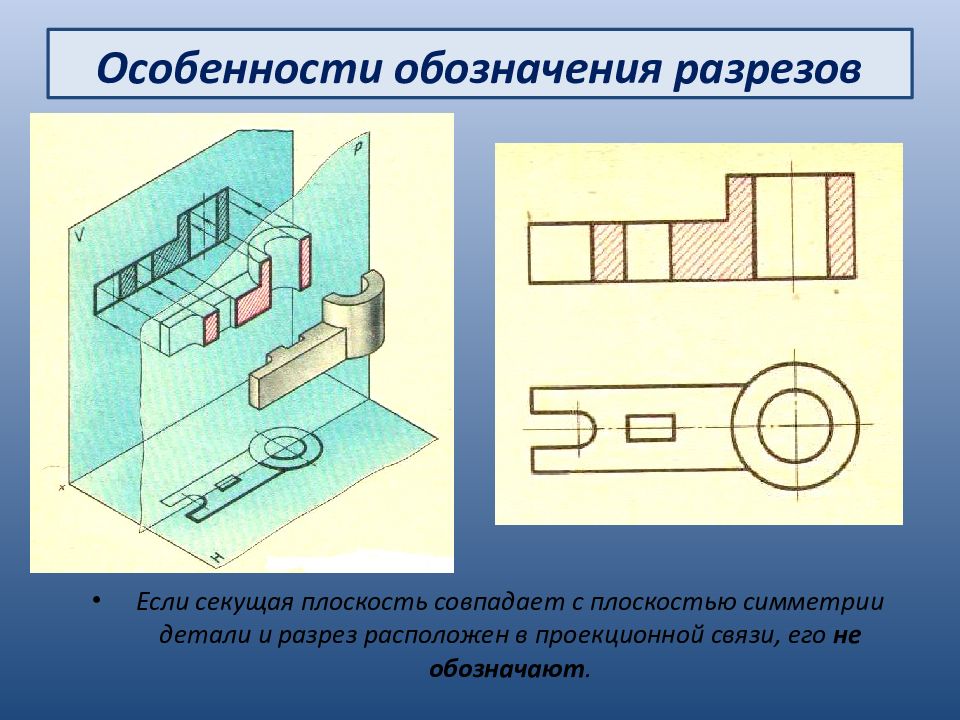

Если секущая плоскость совпадает с плоскостью симметрии детали и разрез расположен в проекционной связи, его не обозначают.
Линия, находящаяся на передней, неизображаемой части предмета, не показывается.

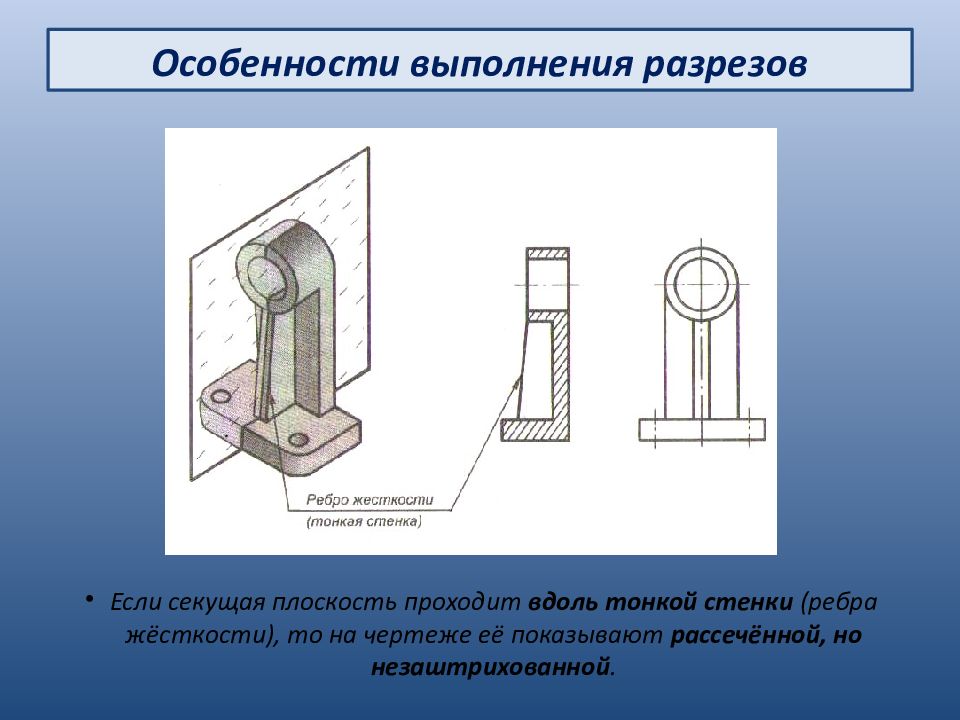

Если секущая плоскость проходит вдоль тонкой стенки (ребра жёсткости), то на чертеже её показывают рассечённой, но незаштрихованной.
Если секущая плоскость проходит вдоль спиц колёс, то их также не заштриховывают.

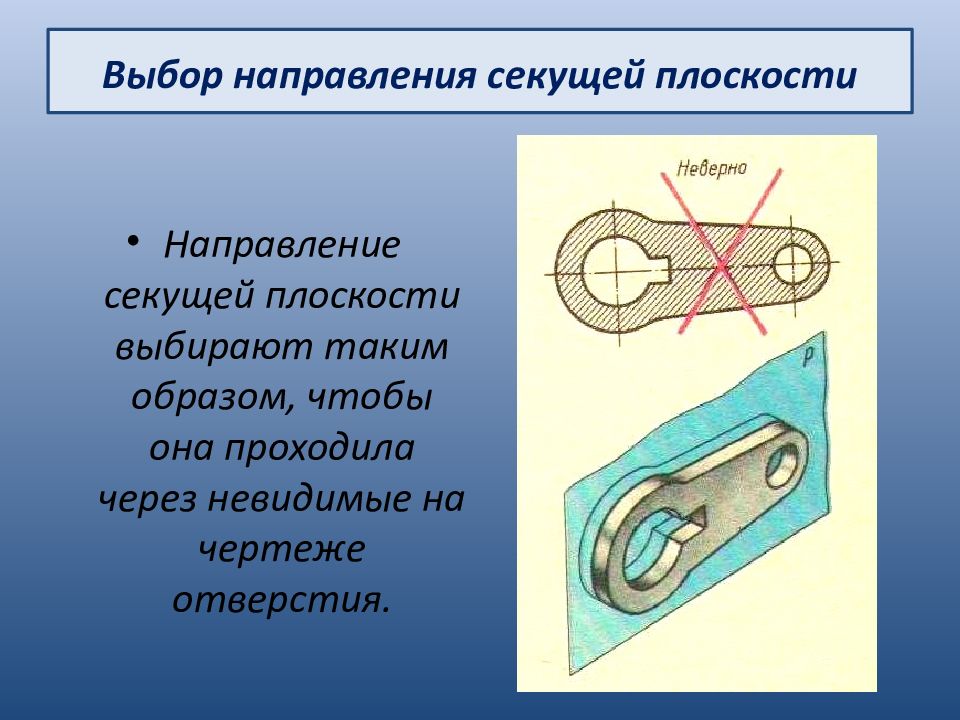

Направление секущей плоскости выбирают таким образом, чтобы она проходила через невидимые на чертеже отверстия.
Чтобы показать в сплошной детали небольшое углубление или отверстие, применяют местный разрез. Он служит для выявления устройства предмета лишь в отдельном, узко ограниченном месте. Его выделяют на виде сплошной тонкой волнистой линией, проводимой от руки.
Что мы называем сечением? Что мы называем разрезом ? Чем сечение отличается от разреза? Как обозначается сечение на чертеже? Как показывается на сечениях контур поверхностей вращения, ограничивающих отверстия или углубления? Какие разрезы вам известны? Как правильно выбрать направление секущей плоскости ? Как обозначаются разрезы на чертежах? Какие особенности выполнения разрезов вы знаете? Что такое «местный разрез »? Где его применяют?
Задание 1. По наглядному изображению детали закончите чертёж, достроив изображения фронтального и профильного разрезов (Нанесите штриховку в нужном месте). О бозначьте разрез.

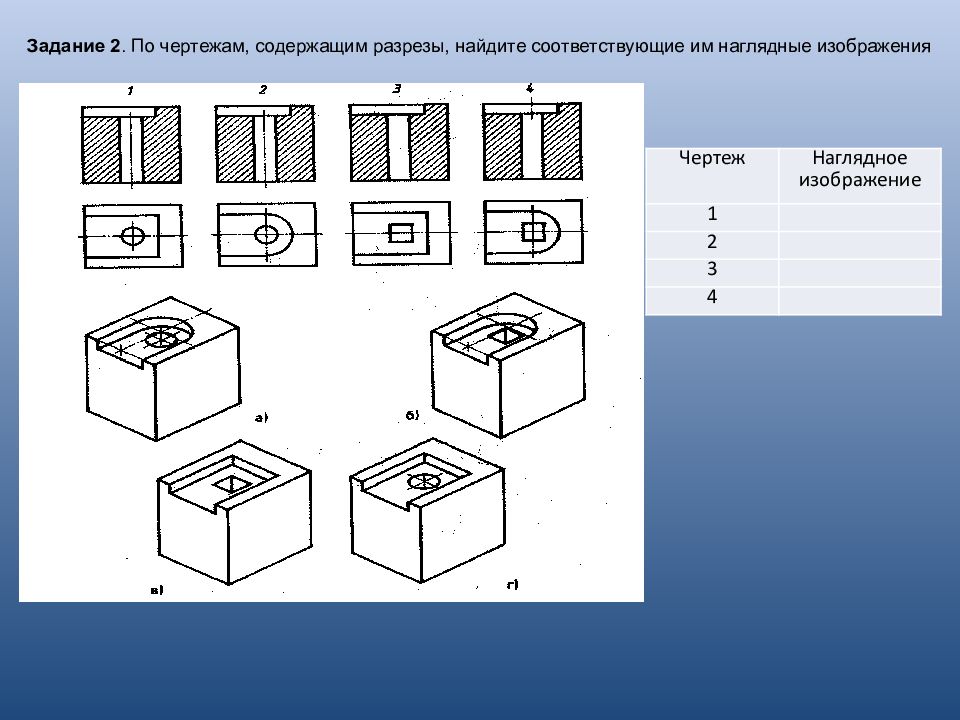

Чертеж Наглядное изображение 1 2 3 4 Задание 2. По чертежам, содержащим разрезы, найдите соответствующие им наглядные изображения

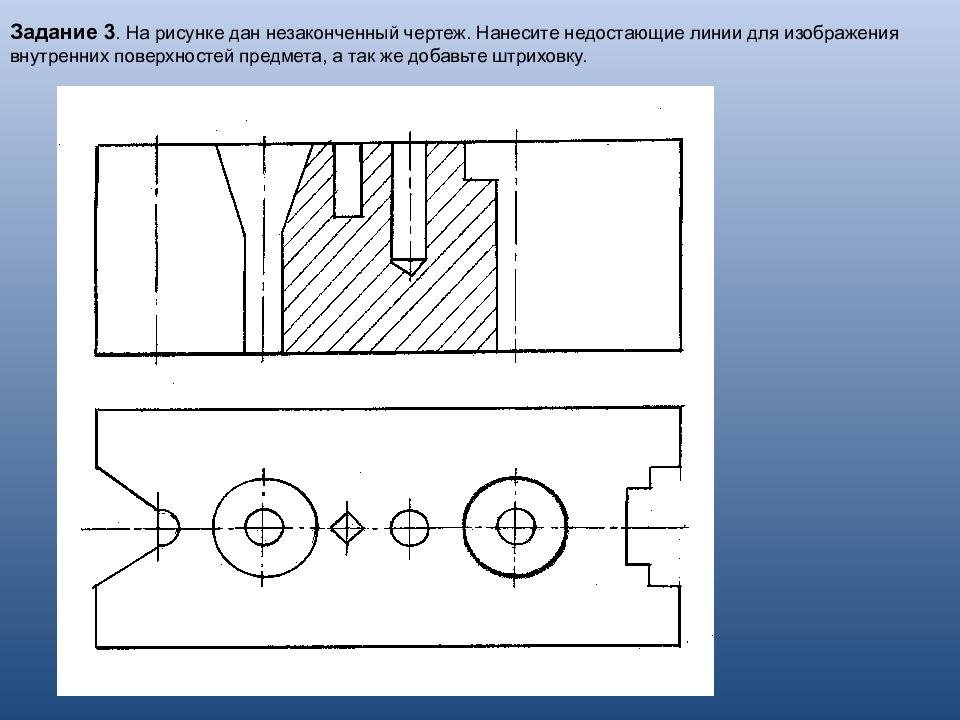

Задание 3. На рисунке дан незаконченный чертеж. Нанесите недостающие линии для изображения внутренних поверхностей предмета, а так же добавьте штриховку.
