Виды. Выносные элементы

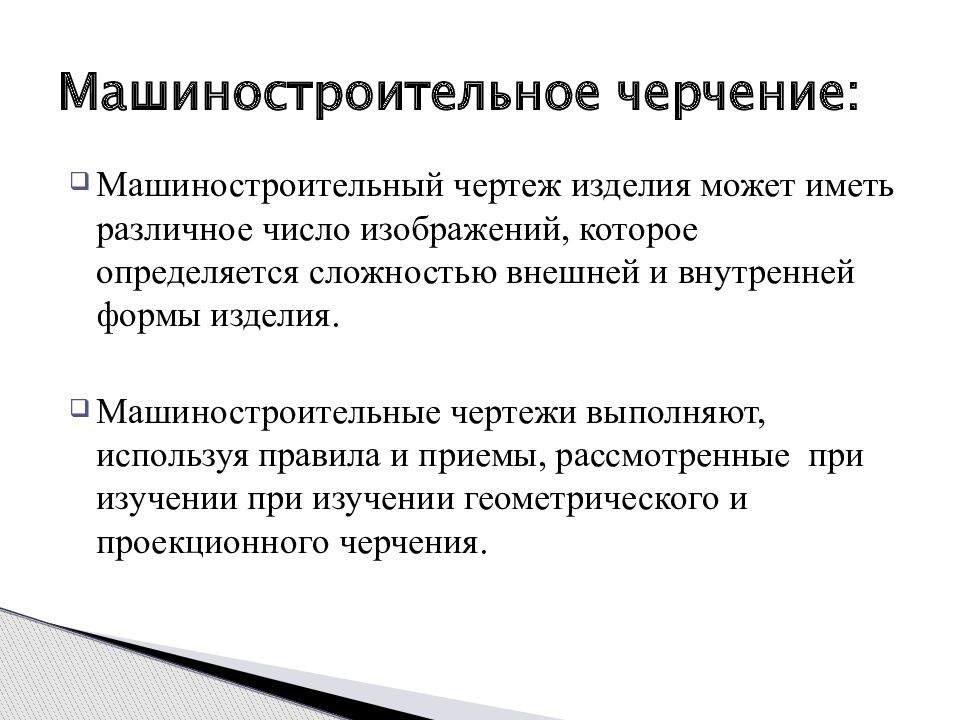

Машиностроительный чертеж изделия может иметь различное число изображений, которое определяется сложностью внешней и внутренней формы изделия. Машиностроительные чертежи выполняют, используя правила и приемы, рассмотренные при изучении при изучении геометрического и проекционного черчения. Машиностроительное черчение:

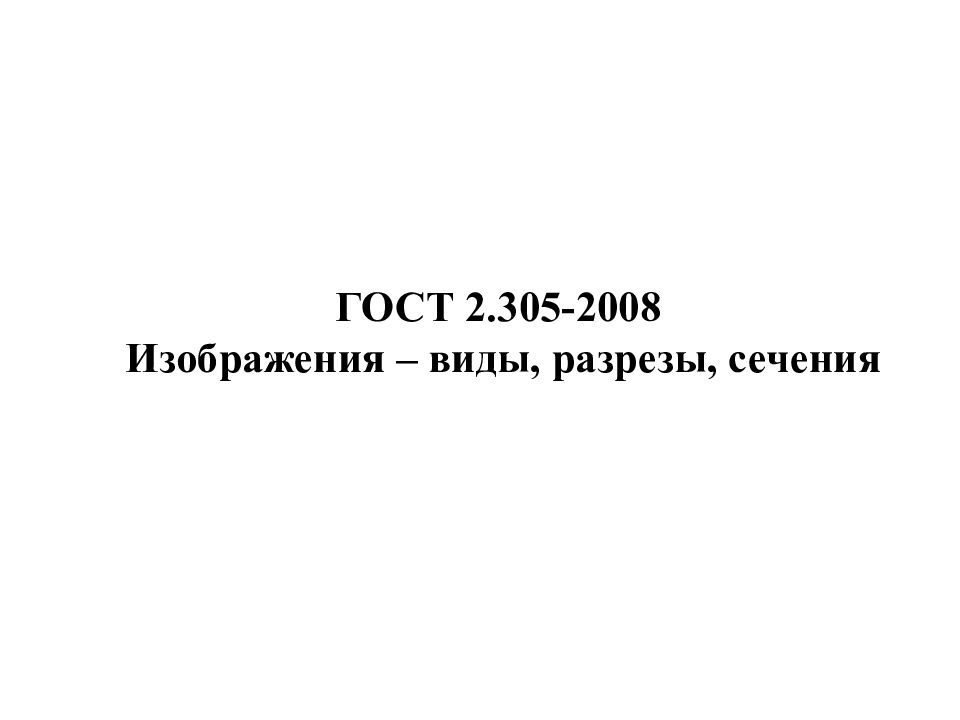

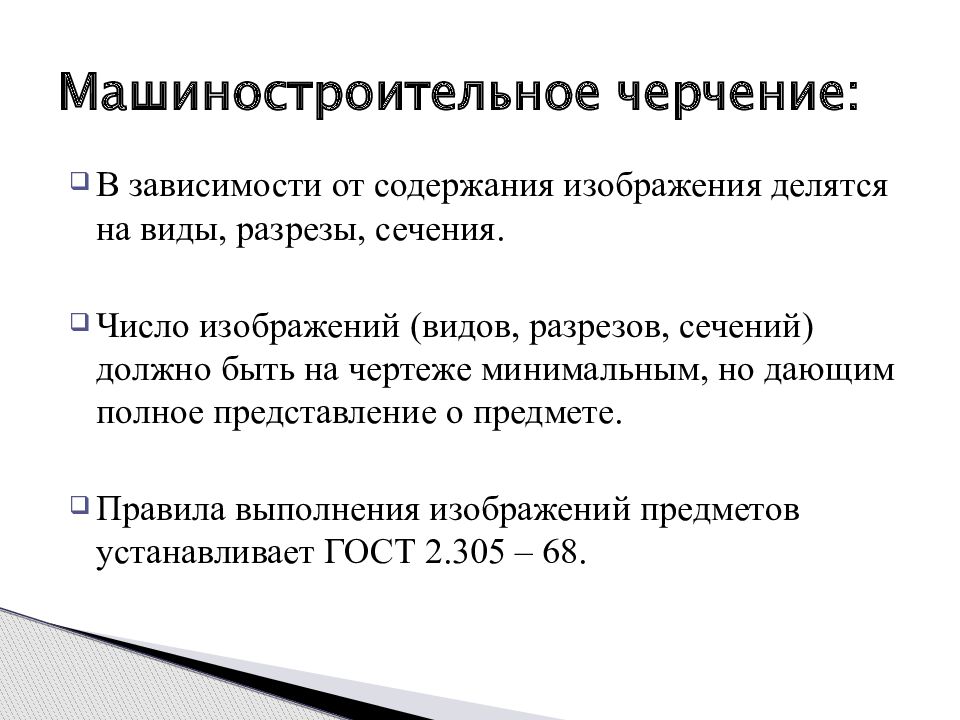

В зависимости от содержания изображения делятся на виды, разрезы, сечения. Число изображений (видов, разрезов, сечений) должно быть на чертеже минимальным, но дающим полное представление о предмете. Правила выполнения изображений предметов устанавливает ГОСТ 2.305 – 68. Машиностроительное черчение:

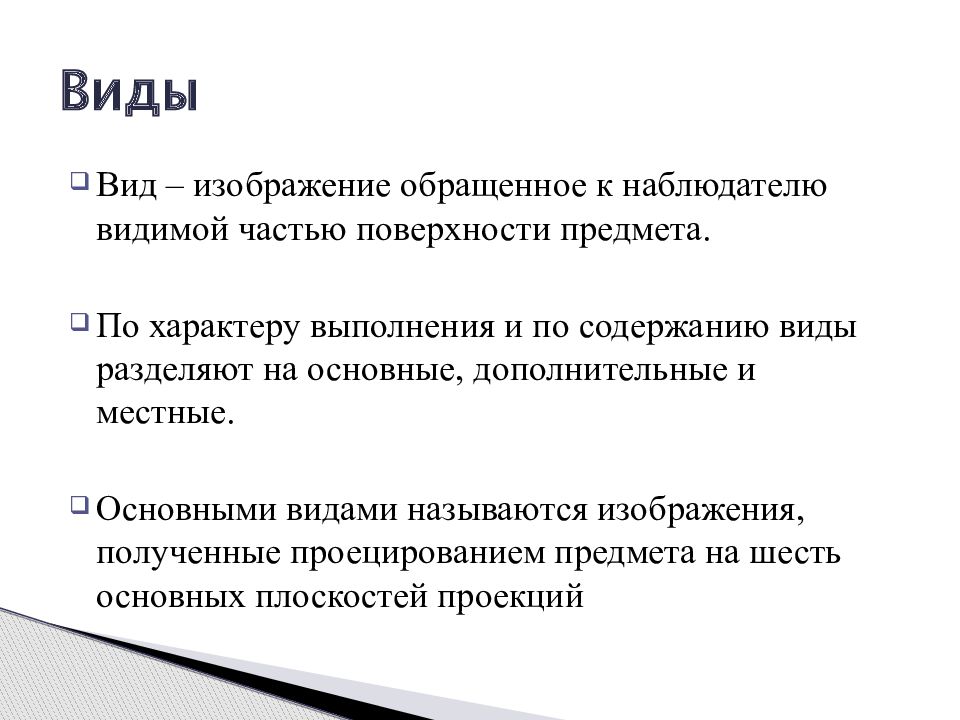

Вид – изображение обращенное к наблюдателю видимой частью поверхности предмета. По характеру выполнения и по содержанию виды разделяют на основные, дополнительные и местные. Основными видами называются изображения, полученные проецированием предмета на шесть основных плоскостей проекций Виды

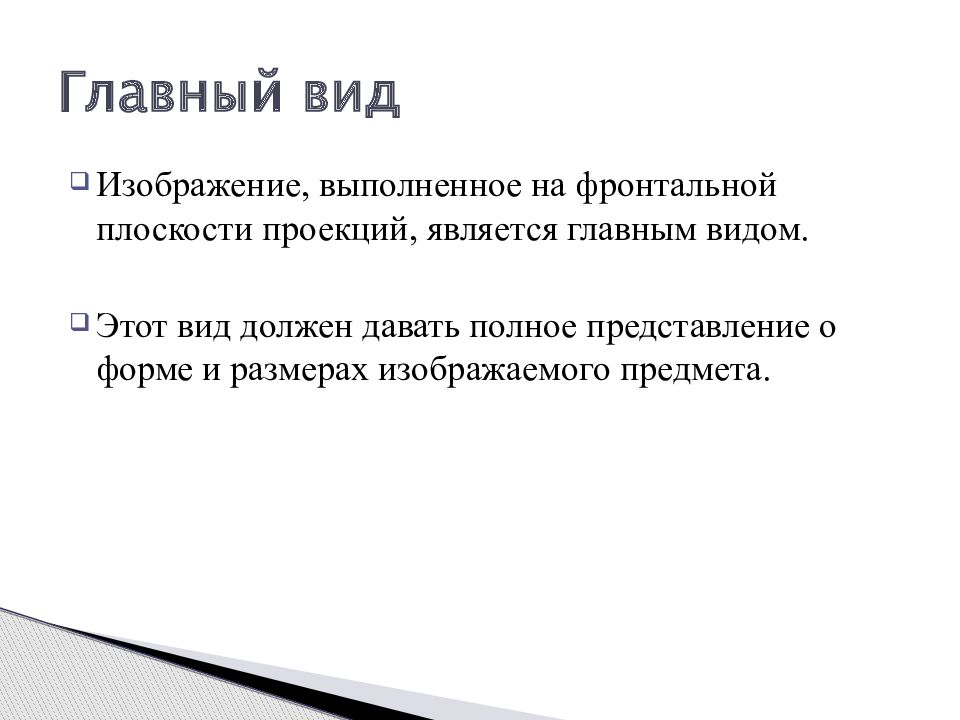

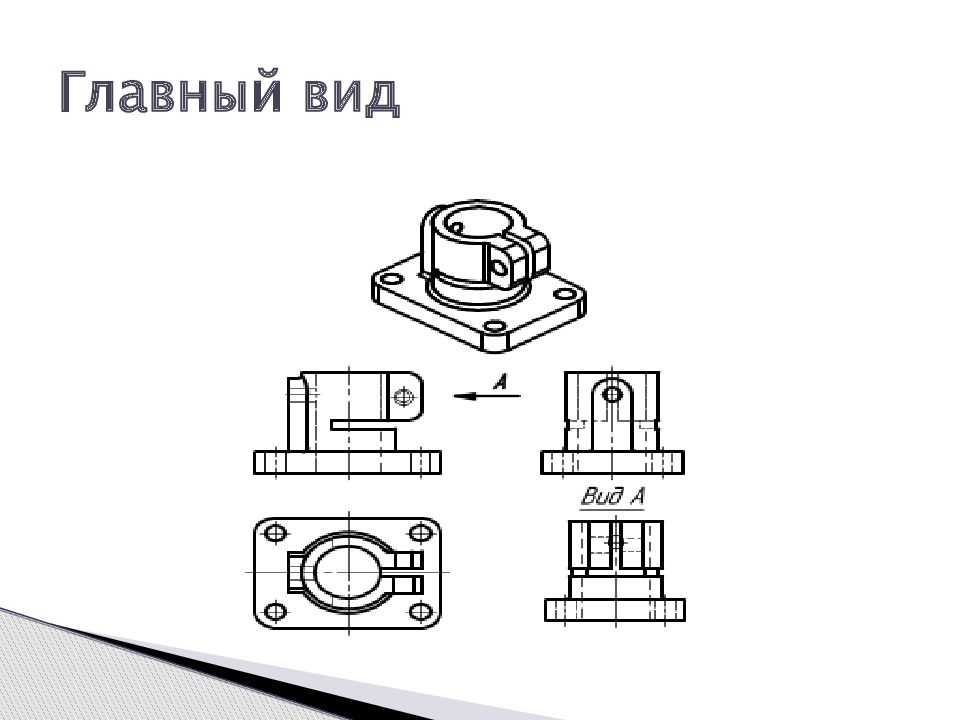

Изображение, выполненное на фронтальной плоскости проекций, является главным видом. Этот вид должен давать полное представление о форме и размерах изображаемого предмета. Главный вид

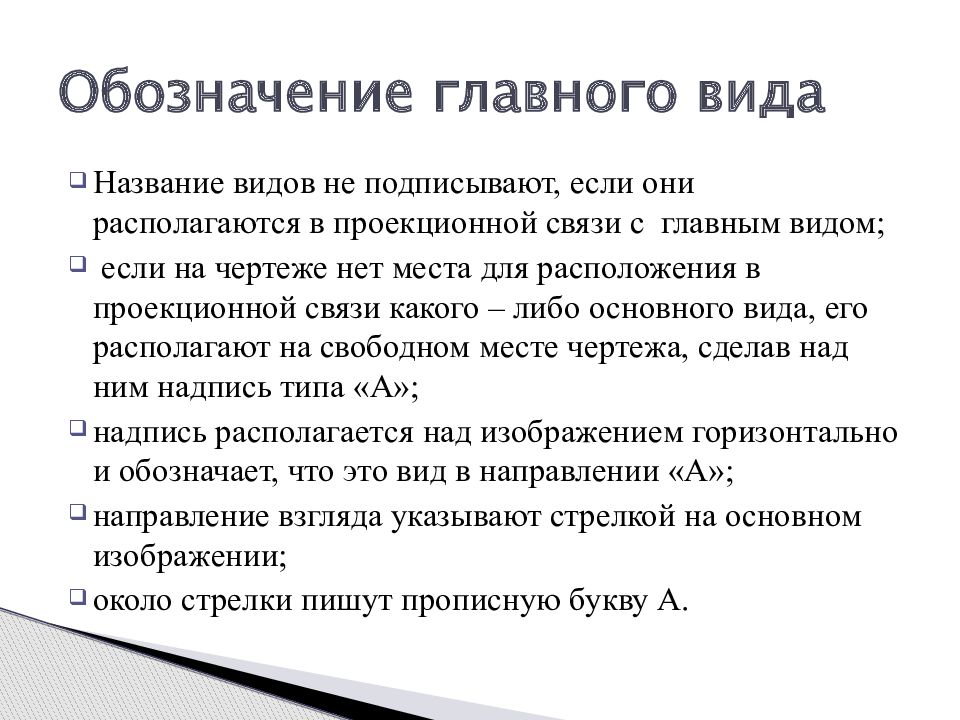

Название видов не подписывают, если они располагаются в проекционной связи с главным видом; если на чертеже нет места для расположения в проекционной связи какого – либо основного вида, его располагают на свободном месте чертежа, сделав над ним надпись типа «А»; надпись располагается над изображением горизонтально и обозначает, что это вид в направлении «А»; направление взгляда указывают стрелкой на основном изображении; около стрелки пишут прописную букву А. Обозначение главного вида

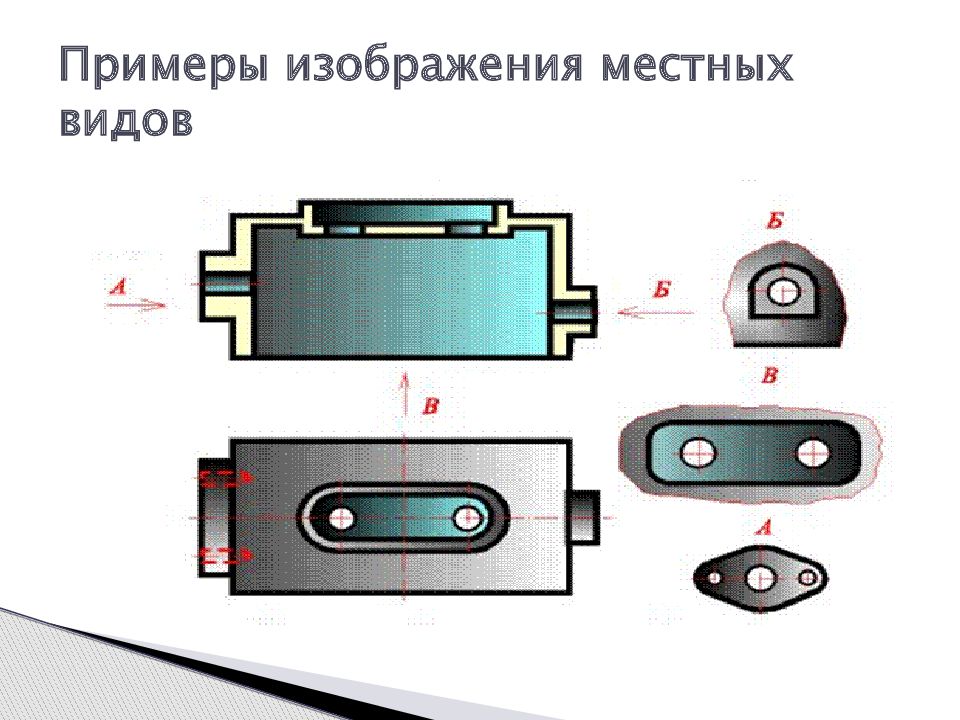

МЕСТHЫЙ ВИД - изображение отдельного ограниченного места поверхности предмета на одной из основных плоскостей проекций. Местный вид можно располагать на любом свободном месте чертежа. Местный вид может быть ограничен линией обрыва, по возможности в наименьшем размере, или не ограничен Местный вид

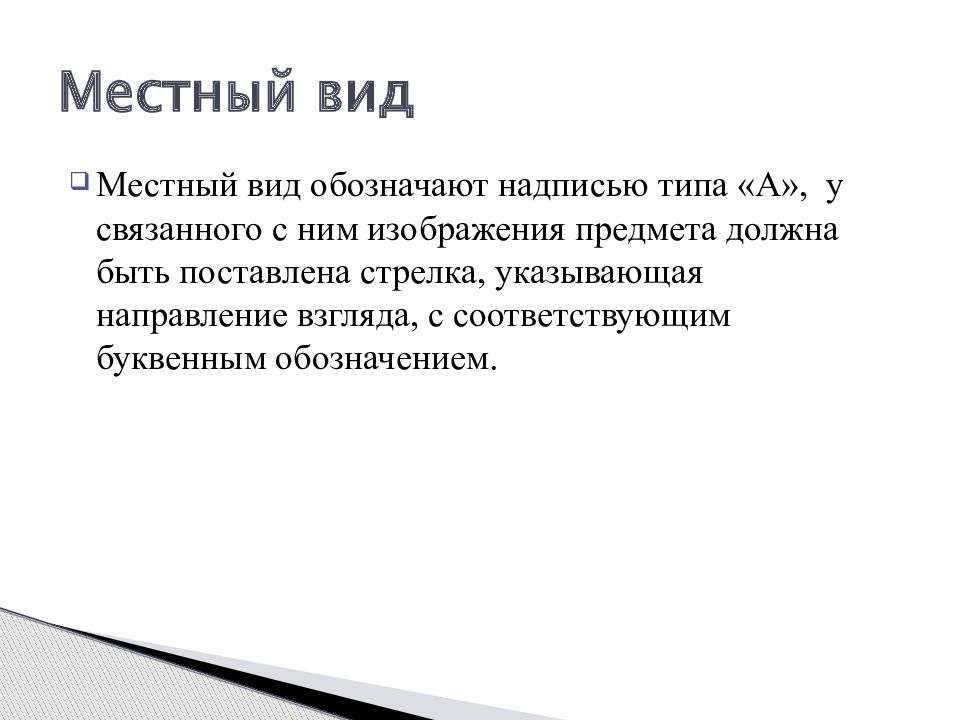

обозначают надписью типа «А », у связанного с ним изображения предмета должна быть поставлена стрелка, указывающая направление взгляда, с соответствующим буквенным обозначением. Местный вид
ДОПОЛHИТЕЛЬHЫЕ ВИДЫ - изображения, получаемые на плоскостях, непараллельных основным плоскостям проекций. Применяются в тех случаях, если какую-либо часть предмета невозможно показать на основных видах без искажения формы и размеров. Дополнительный вид

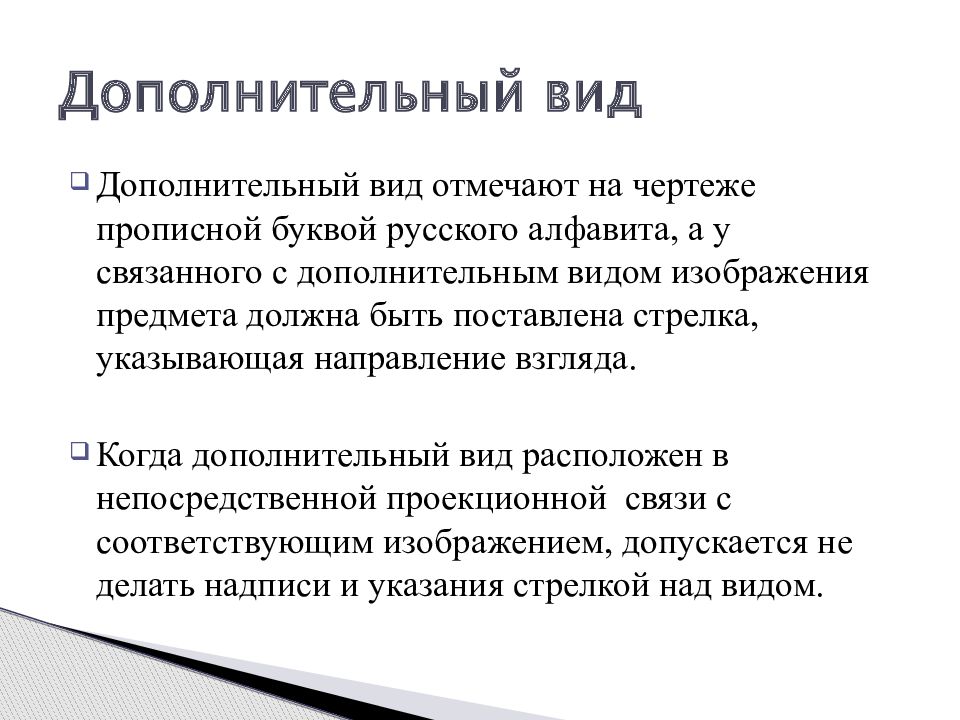

отмечают на чертеже прописной буквой русского алфавита, а у связанного с дополнительным видом изображения предмета должна быть поставлена стрелка, указывающая направление взгляда. Когда дополнительный вид расположен в непосредственной проекционной связи с соответствующим изображением, допускается не делать надписи и указания стрелкой над видом. Дополнительный вид

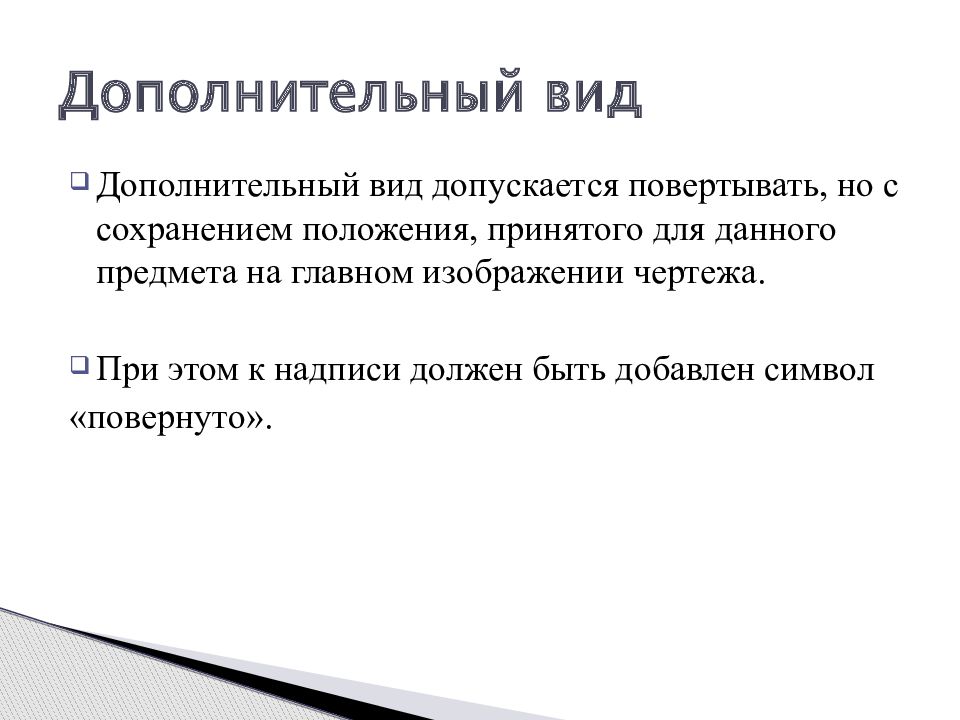

допускается повертывать, но с сохранением положения, принятого для данного предмета на главном изображении чертежа. При этом к надписи должен быть добавлен символ «повернуто». Дополнительный вид

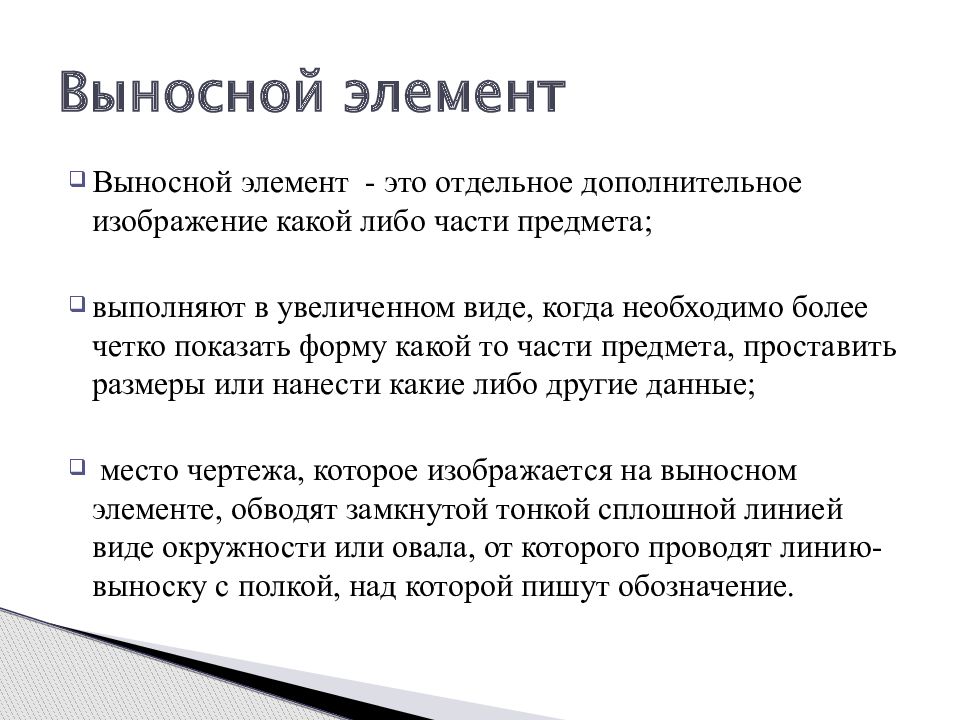

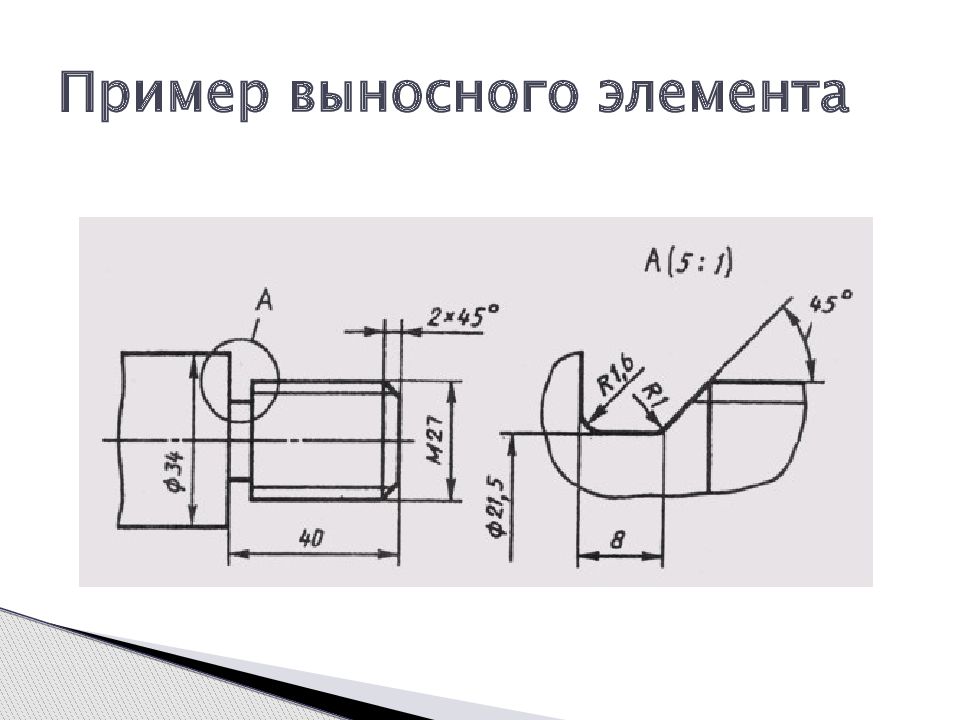

- это отдельное дополнительное изображение какой либо части предмета; выполняют в увеличенном виде, когда необходимо более четко показать форму какой то части предмета, проставить размеры или нанести какие либо другие данные; место чертежа, которое изображается на выносном элементе, обводят замкнутой тонкой сплошной линией виде окружности или овала, от которого проводят линию-выноску с полкой, над которой пишут обозначение. Выносной элемент

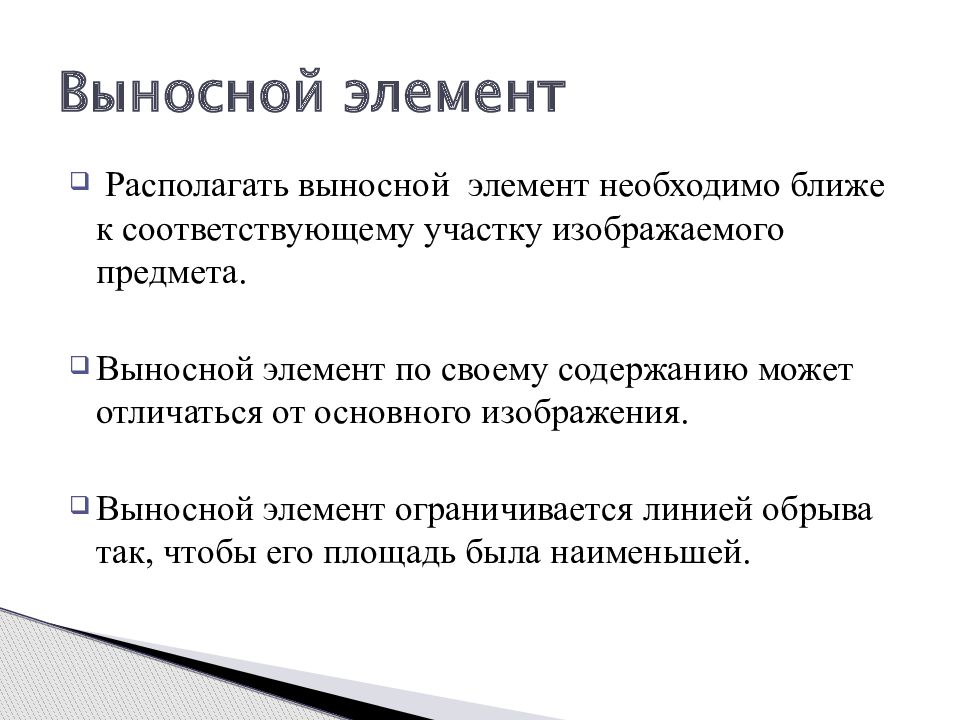

Располагать выносной элемент необходимо ближе к соответствующему участку изображаемого предмета. Выносной элемент по своему содержанию может отличаться от основного изображения. Выносной элемент ограничивается линией обрыва так, чтобы его площадь была наименьшей. Выносной элемент

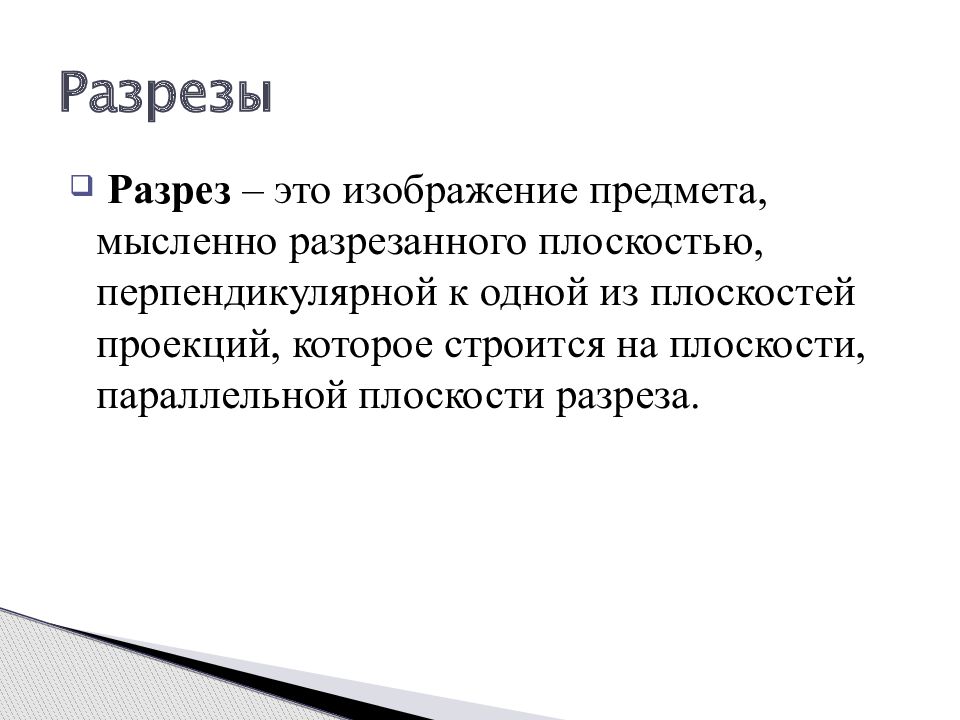

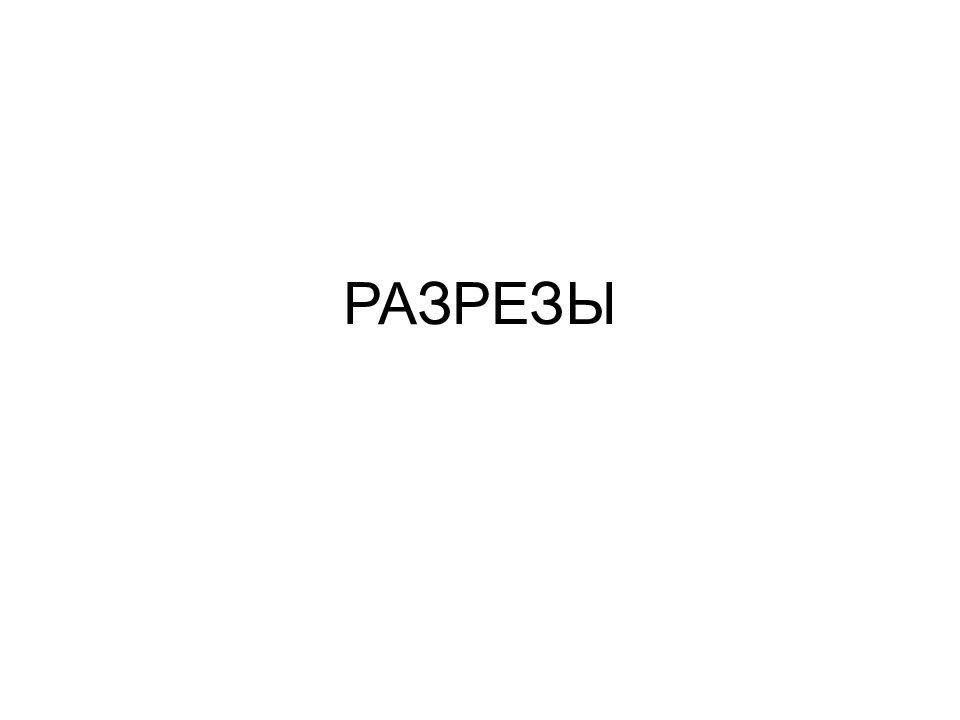

Разрез – это изображение предмета, мысленно разрезанного плоскостью, перпендикулярной к одной из плоскостей проекций, которое строится на плоскости, параллельной плоскости разреза. Разрезы

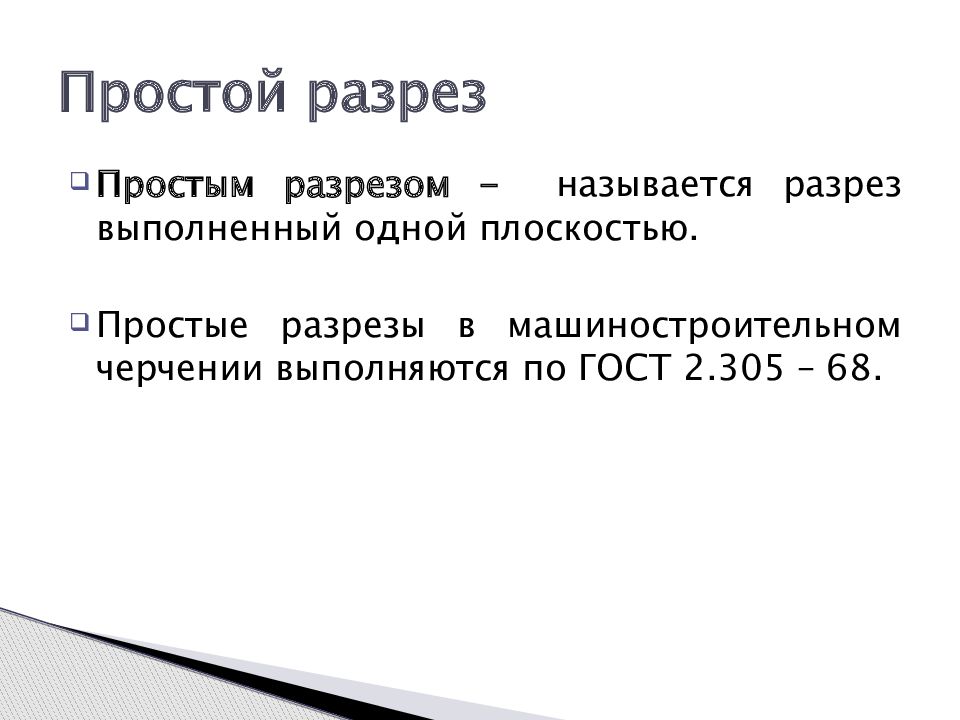

Простым разрезом - называется разрез выполненный одной плоскостью. Простые разрезы в машиностроительном черчении выполняются по ГОСТ 2.305 – 68. Простой разрез

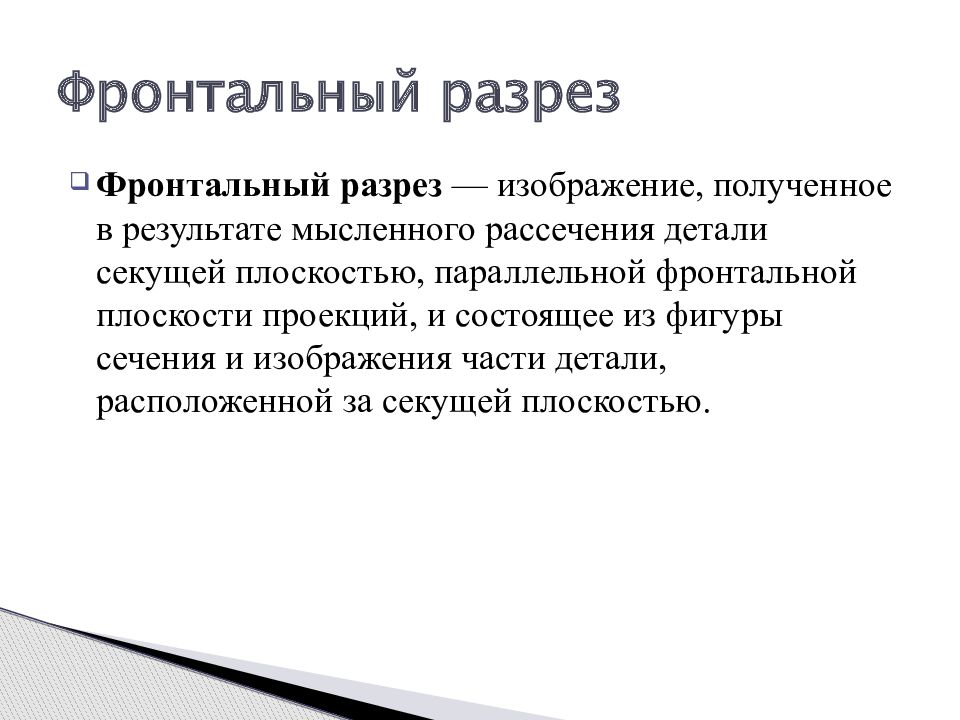

— изображение, полученное в результате мысленного рассечения детали секущей плоскостью, параллельной фронтальной плоскости проекций, и состоящее из фигуры сечения и изображения части детали, расположенной за секущей плоскостью. Фронтальный разрез
Профильным разрезом называется изображение, полученное при мысленном рассечении детали секущей плоскостью, параллельной профильной плоскости проекций, и состоящее из фигуры сечения и изображения части детали, расположенной за ней. Профильный разрез

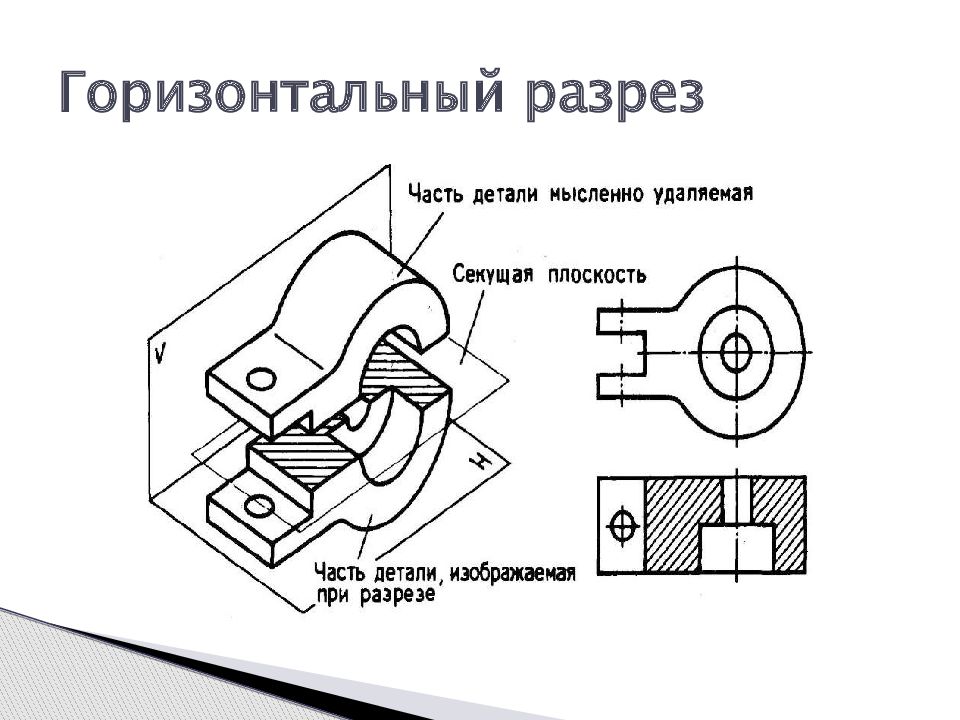

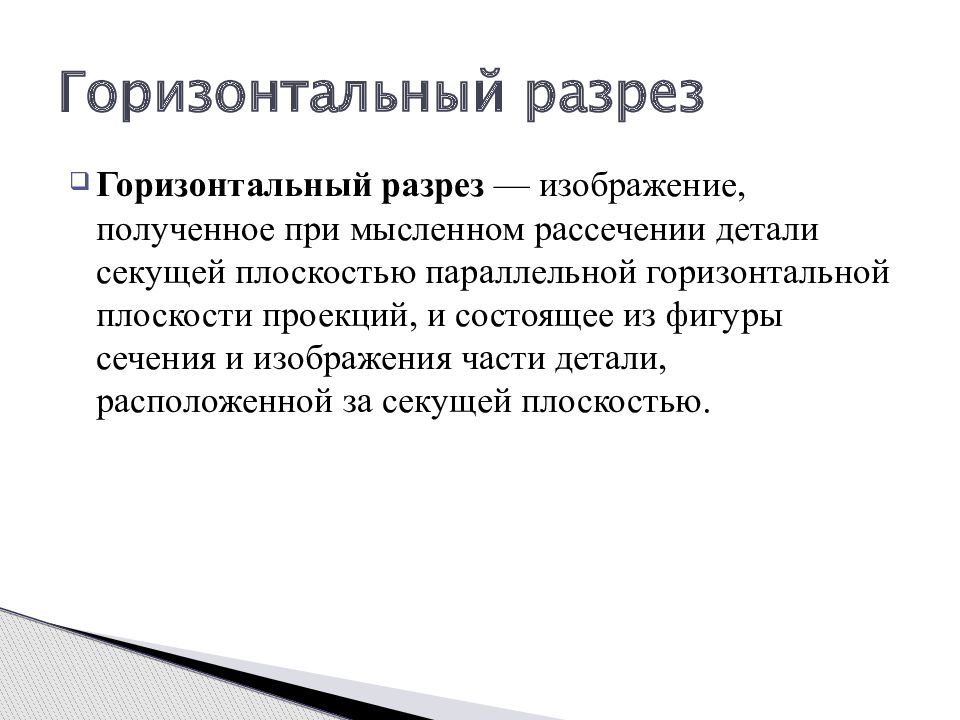

— изображение, полученное при мысленном рассечении детали секущей плоскостью параллельной горизонтальной плоскости проекций, и состоящее из фигуры сечения и изображения части детали, расположенной за секущей плоскостью. Горизонтальный разрез

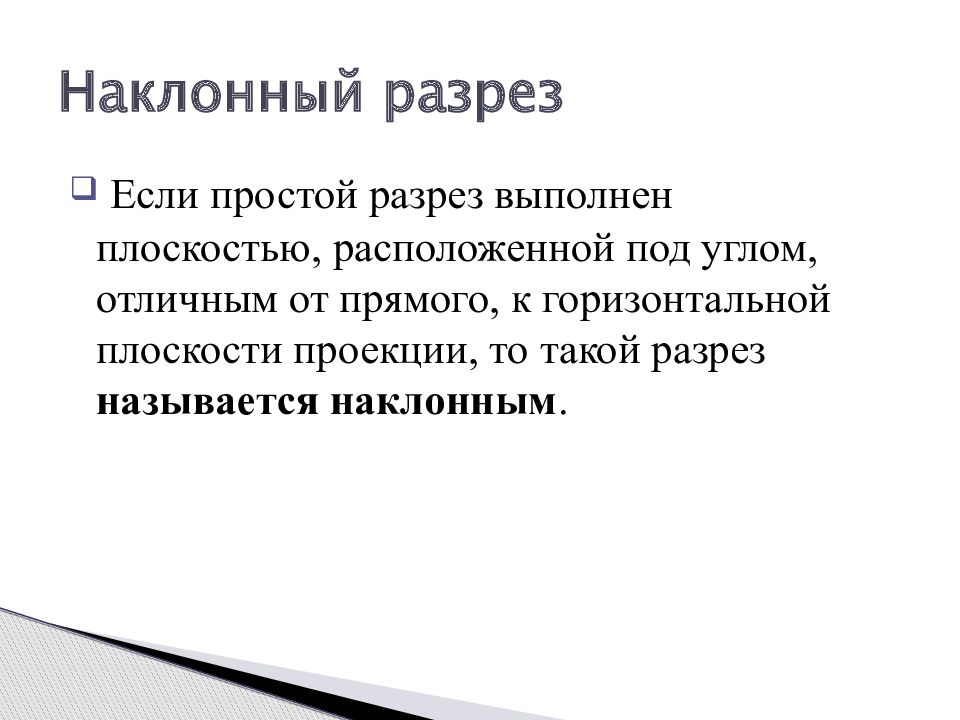

Если простой разрез выполнен плоскостью, расположенной под углом, отличным от прямого, к горизонтальной плоскости проекции, то такой разрез называется наклонным. Наклонный разрез

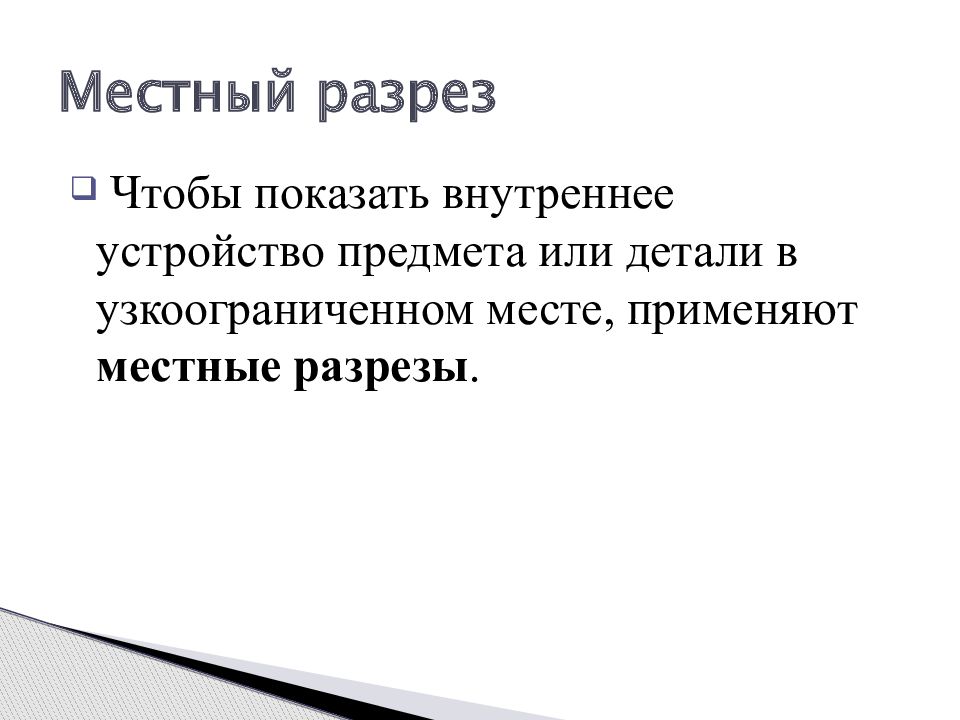

Чтобы показать внутреннее устройство предмета или детали в узкоограниченном месте, применяют местные разрезы. Местный разрез

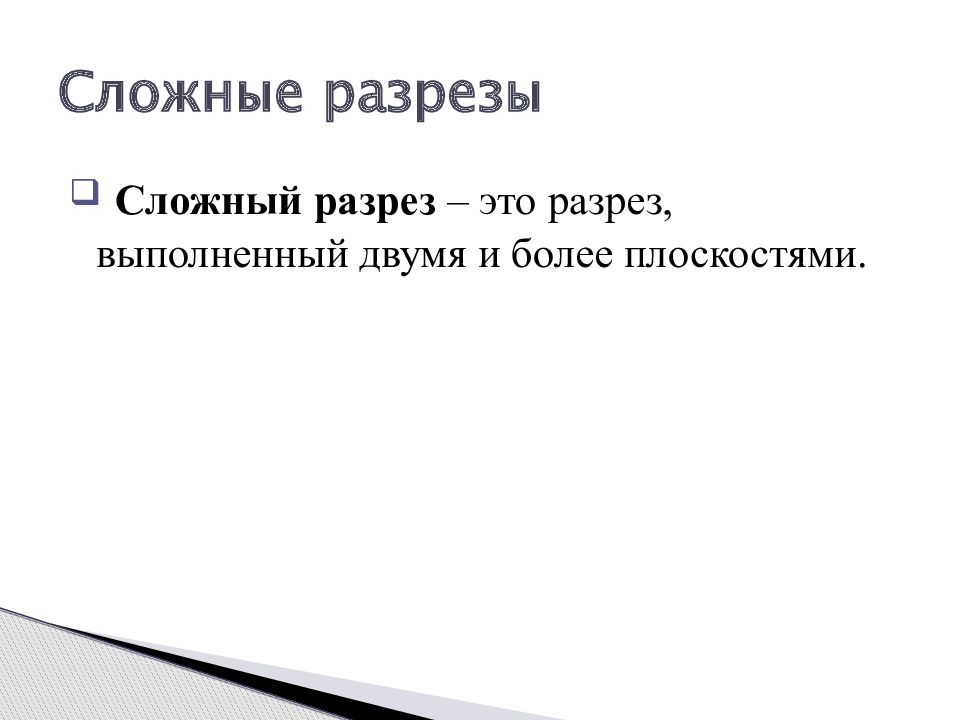

Сложный разрез – это разрез, выполненный двумя и более плоскостями. Сложные разрезы

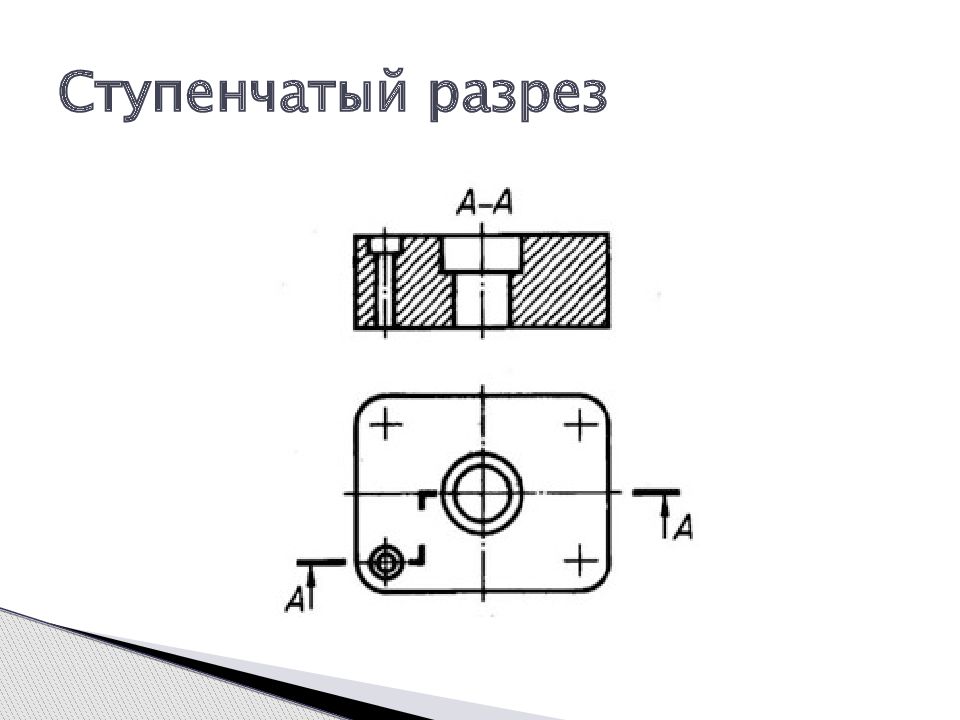

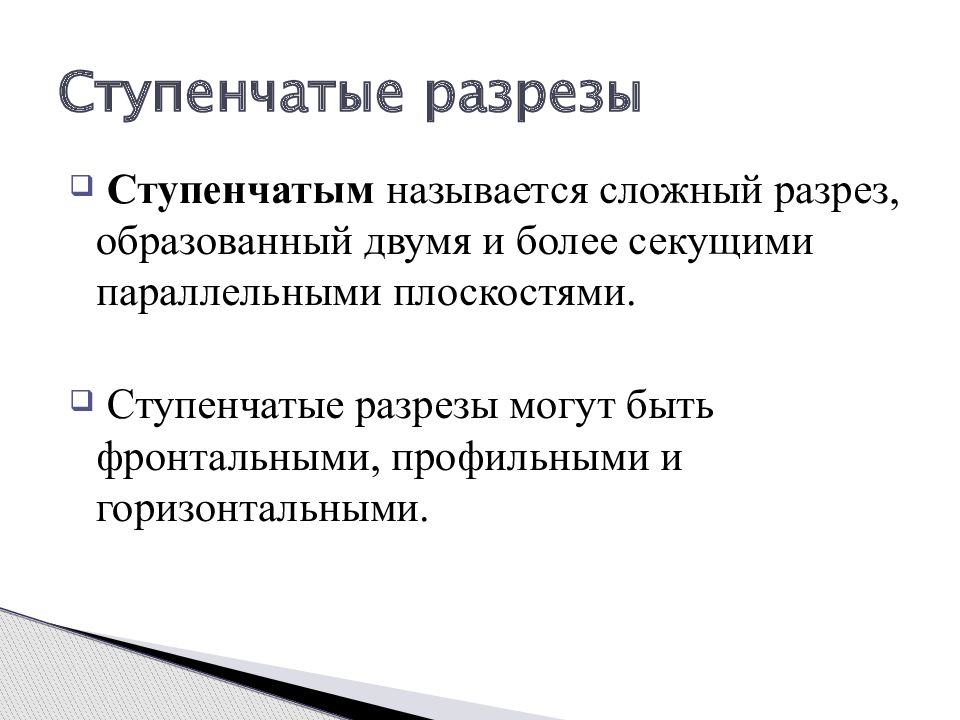

Ступенчатым называется сложный разрез, образованный двумя и более секущими параллельными плоскостями. Ступенчатые разрезы могут быть фронтальными, профильными и горизонтальными. Ступенчатые разрезы

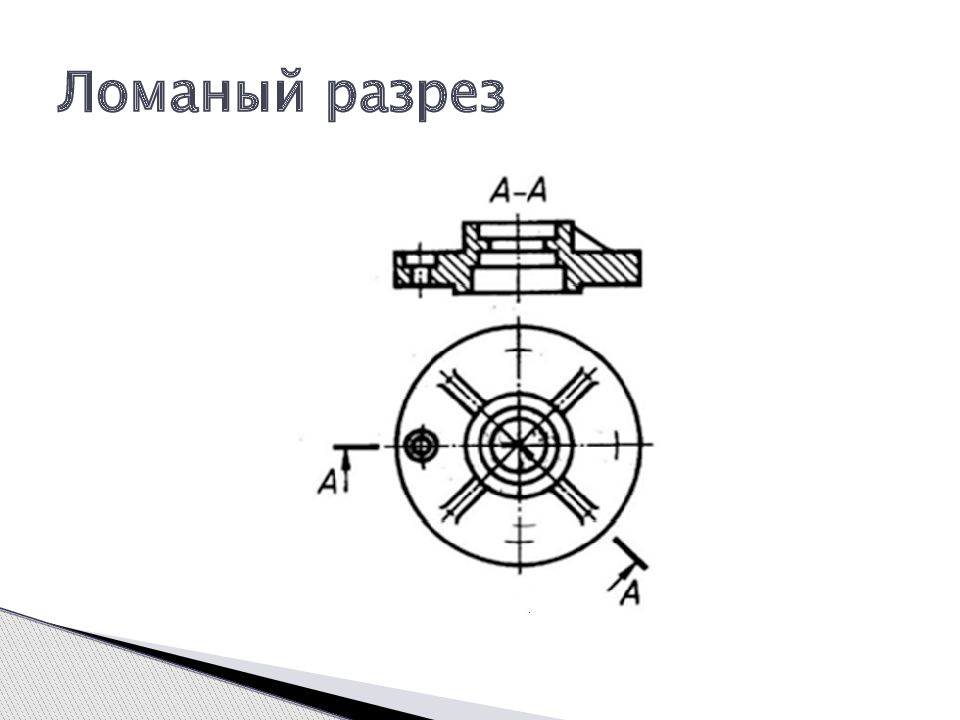

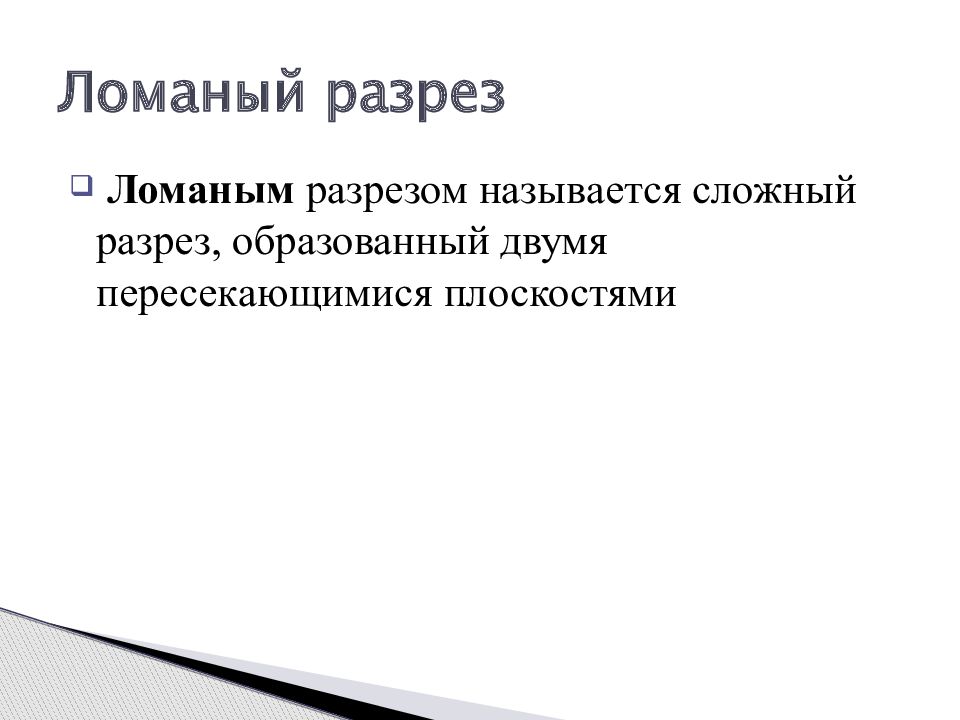

Ломаным разрезом называется сложный разрез, образованный двумя пересекающимися плоскостями Ломаный разрез

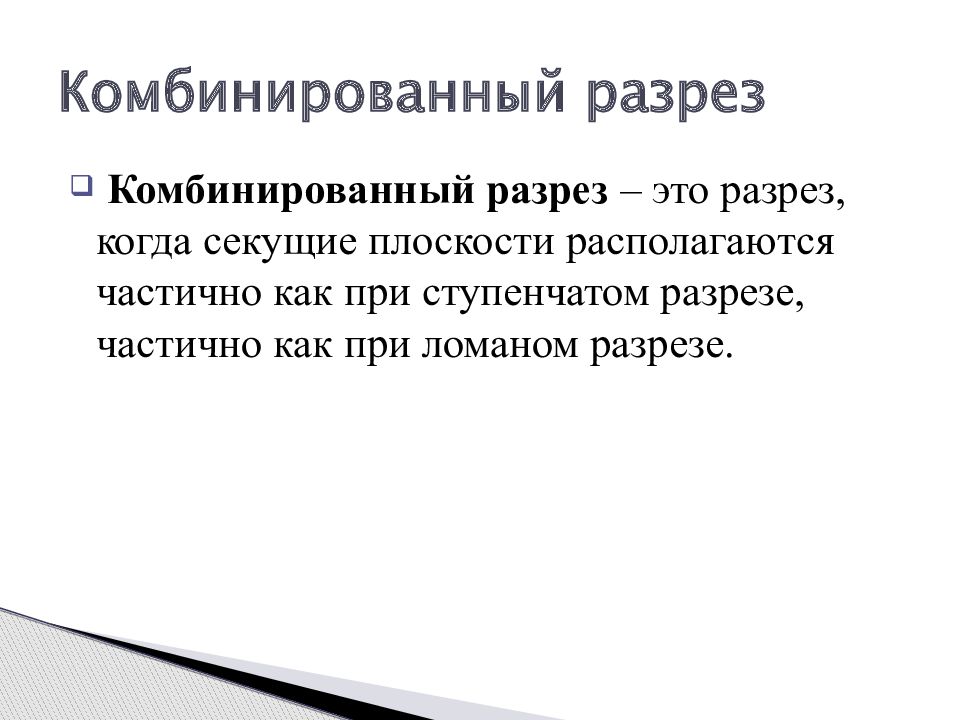

– это разрез, когда секущие плоскости располагаются частично как при ступенчатом разрезе, частично как при ломаном разрезе. Комбинированный разрез

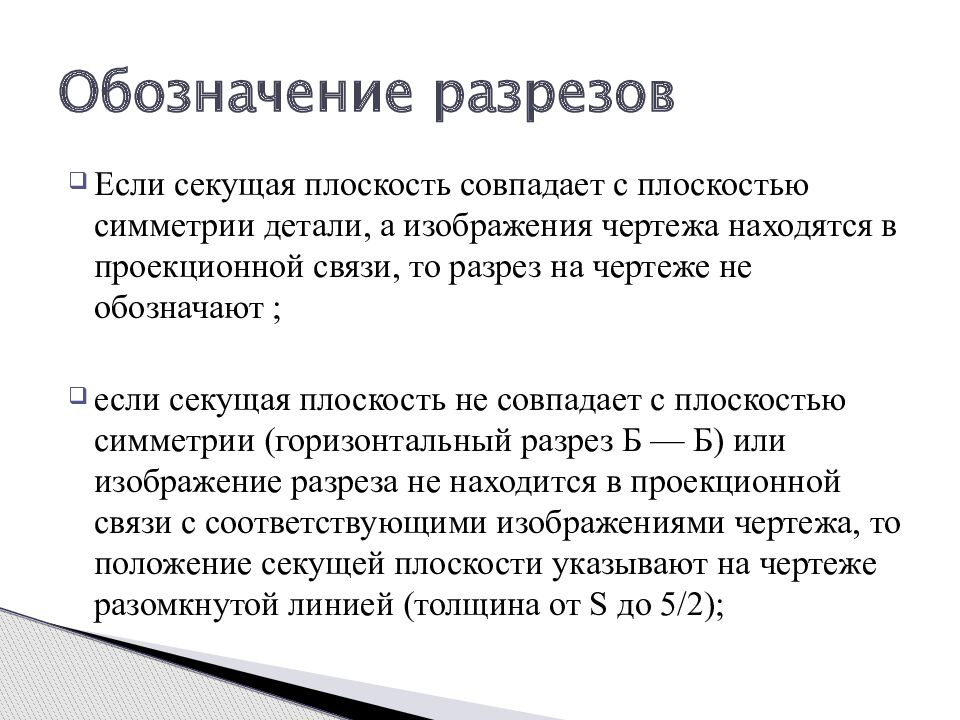

Если секущая плоскость совпадает с плоскостью симметрии детали, а изображения чертежа находятся в проекционной связи, то разрез на чертеже не обозначают ; если секущая плоскость не совпадает с плоскостью симметрии (горизонтальный разрез Б — Б) или изображение разреза не находится в проекционной связи с соответствующими изображениями чертежа, то положение секущей плоскости указывают на чертеже разомкнутой линией (толщина от S до 5/2); Обозначение разрезов

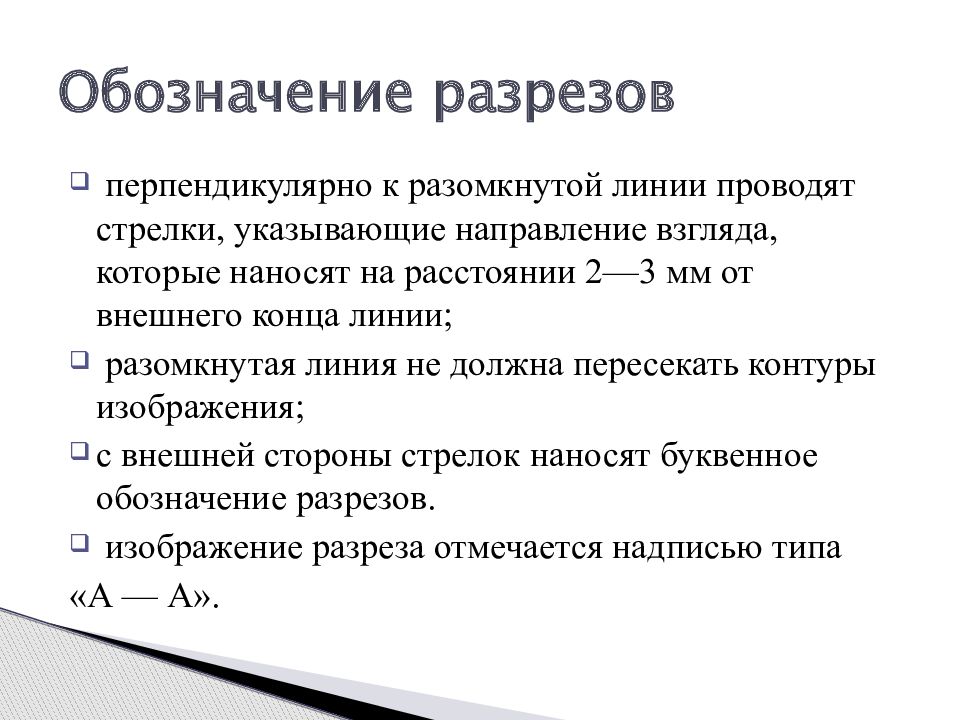

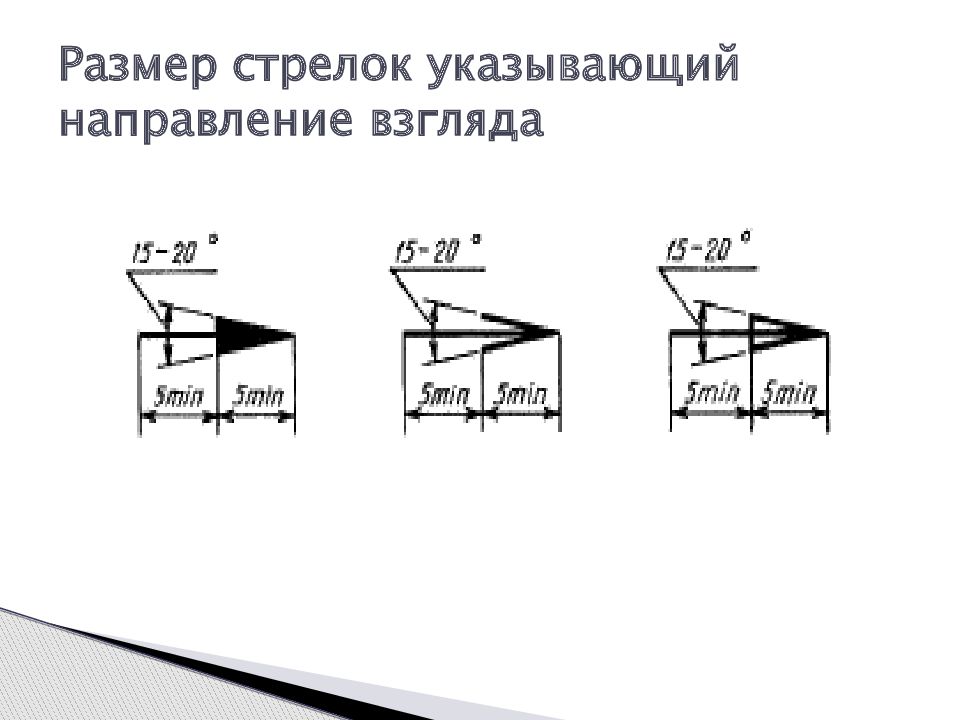

перпендикулярно к разомкнутой линии проводят стрелки, указывающие направление взгляда, которые наносят на расстоянии 2—3 мм от внешнего конца линии; разомкнутая линия не должна пересекать контуры изображения; с внешней стороны стрелок наносят буквенное обозначение разрезов. изображение разреза отмечается надписью типа «А — А». Обозначение разрезов
