ИЗОБРАЖЕНИЯ - ВИДЫ, РАЗРЕЗЫ, СЕЧЕНИЯ (ГОСТ 2.305-68) Презентацию составил: доцент каф. НГиГ МарГТУ Н.Т.Новоселов
Слайд 2
основные; дополнительные; местные. Вид – это изображение, обращенной к наблюдателю видимой части поверхности предмета Виды разделяются на :
Слайд 3
Основные виды – виды, полученные проецированием предмета на шесть основных плоскостей проекций
Слайд 4
вид спереди – изображение на фронтальной плоскости 1 ; вид сверху – изображение на горизонтальной плоскости 2 ; вид слева – изображение на профильной плоскости 3 ; вид справа – изображение на профильной плоскости 4 ; вид снизу – изображение на горизонтальной плоскости 5 ; вид сзади – изображение на фронтальной плоскости 6.
Слайд 5
Изображение на фронтальной плоскости проекции 1 (вид спереди) принимается в качестве главного. Главный вид должен давать наибольшую информацию о форме и размерах предмета. Виды, расположенные в проекционной связи не подписываются.
Слайд 6

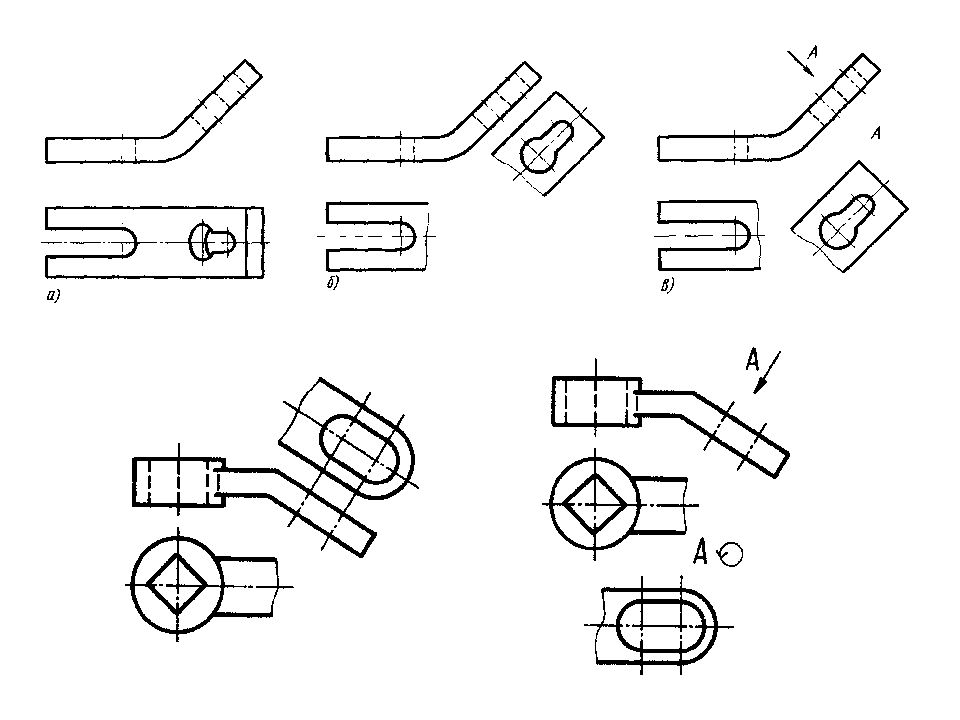

Дополнительные виды Дополнительный вид - изображение части предмета на плоскость, не параллельную ни одной из основных плоскостей проекций Дополнительный вид применяют в случаях, когда какая-либо часть предмета не может быть показана без искажения ее формы и размеров на основных видах
Слайд 8
Местные виды Местный вид – изображение отдельного, ограниченного места поверхности предмета Местный вид может быть ограничен волнистой линией или контуром изображаемого элемента предмета
Слайд 9
Выносной элемент Выносной элемент – это дополнительное отдельное изображение какой-либо части предмета, требующей пояснения в отношении формы, размеров и иных данных
Слайд 10: Правила оформления видов на чертеже
Главный вид должен содержать наибольшую информацию о предмете Число видов на чертеже выбирают минимальным, но достаточным для того, чтобы точно представить форму изображенного предмета В целях более рационального использования поля чертежа допускается располагать виды вне проекционной связи
Слайд 11: РАЗРЕЗЫ

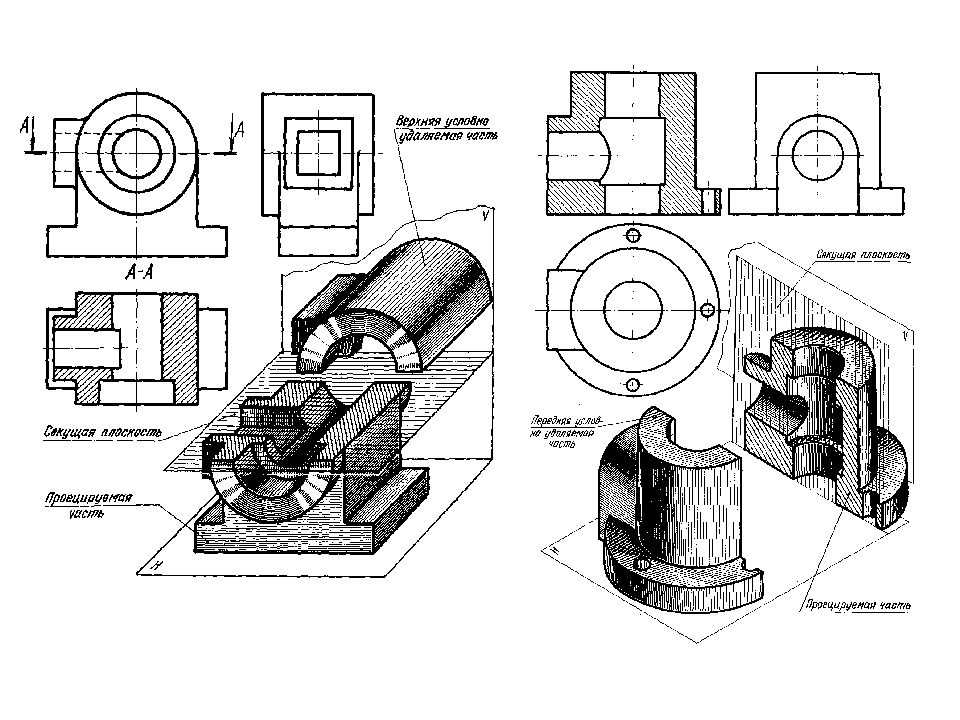

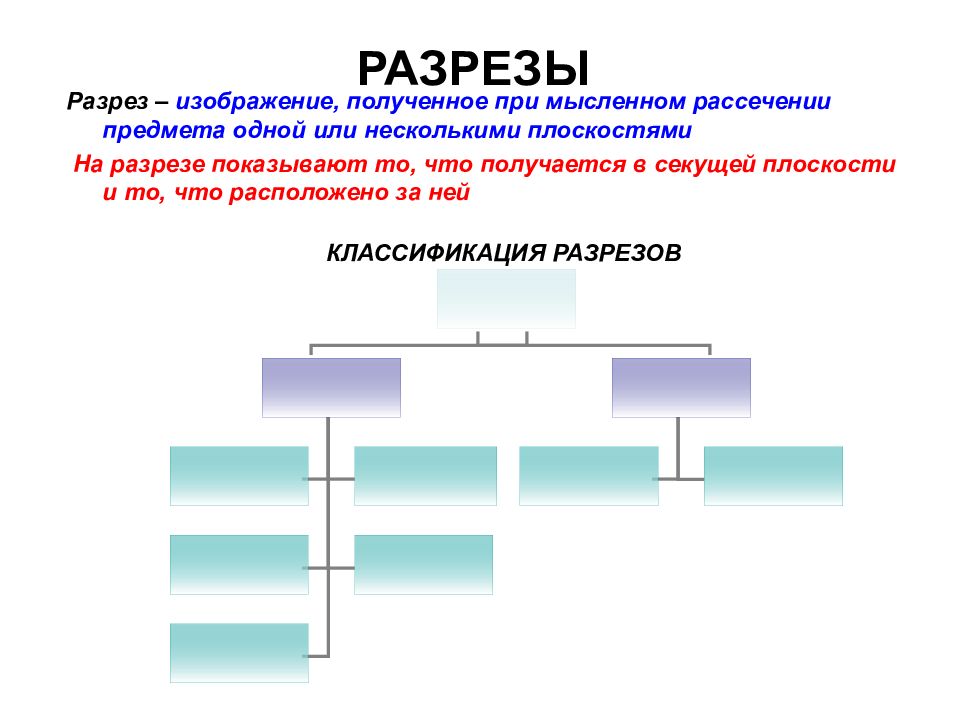

Разрез – изображение, полученное при мысленном рассечении предмета одной или несколькими плоскостями На разрезе показывают то, что получается в секущей плоскости и то, что расположено за ней КЛАССИФИКАЦИЯ РАЗРЕЗОВ

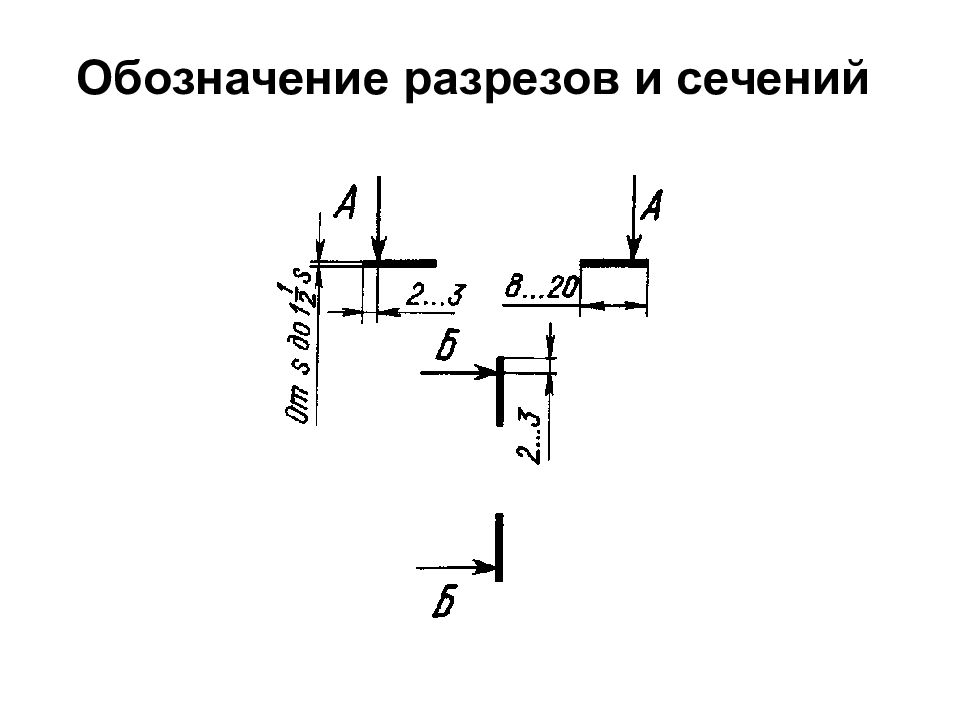

Слайд 12: Обозначение разрезов и сечений
Слайд 14

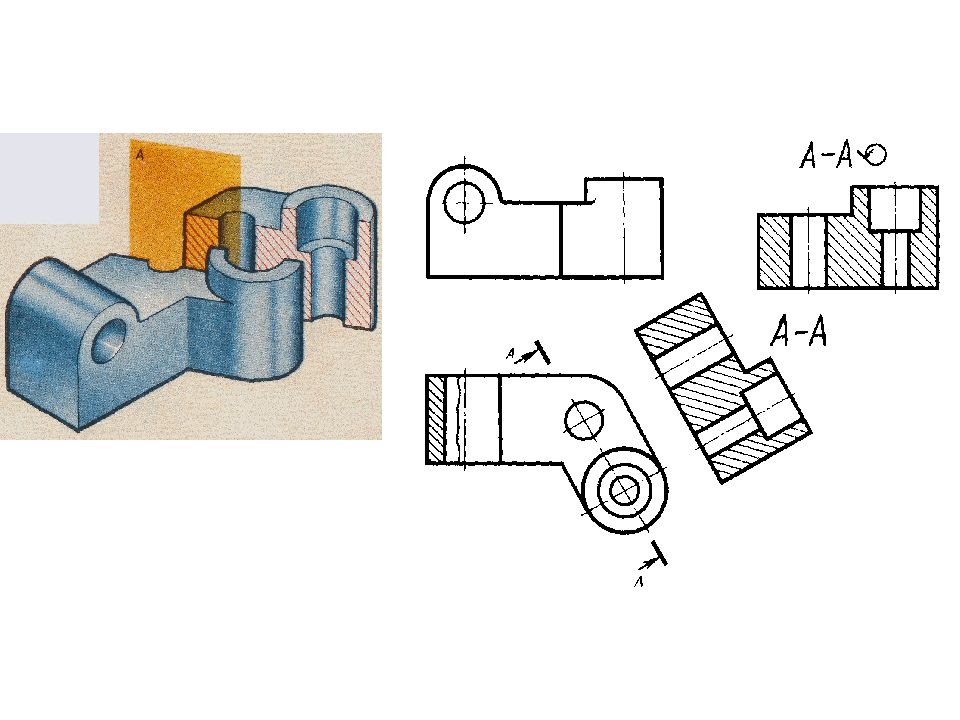

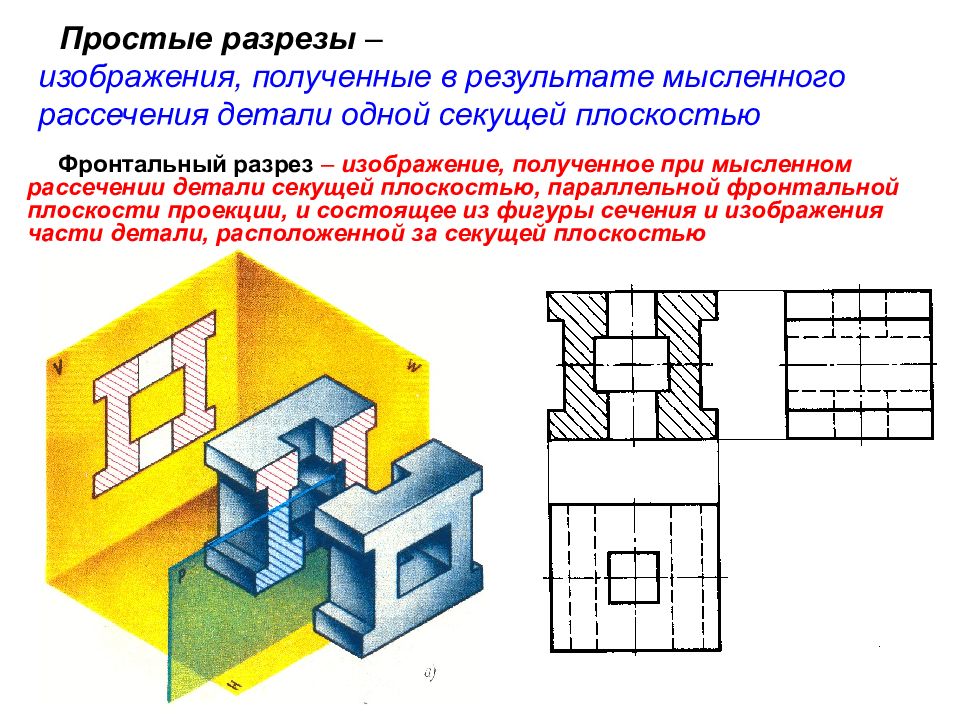

Фронтальный разрез – изображение, полученное при мысленном рассечении детали секущей плоскостью, параллельной фронтальной плоскости проекции, и состоящее из фигуры сечения и изображения части детали, расположенной за секущей плоскостью Простые разрезы – изображения, полученные в результате мысленного рассечения детали одной секущей плоскостью
Слайд 16: Профильный разрез – изображение, полученное при мысленном рассечении детали секущей плоскостью, параллельной профильной плоскости проекции, и состоящее из фигуры сечения и изображения части детали, расположенной за ней

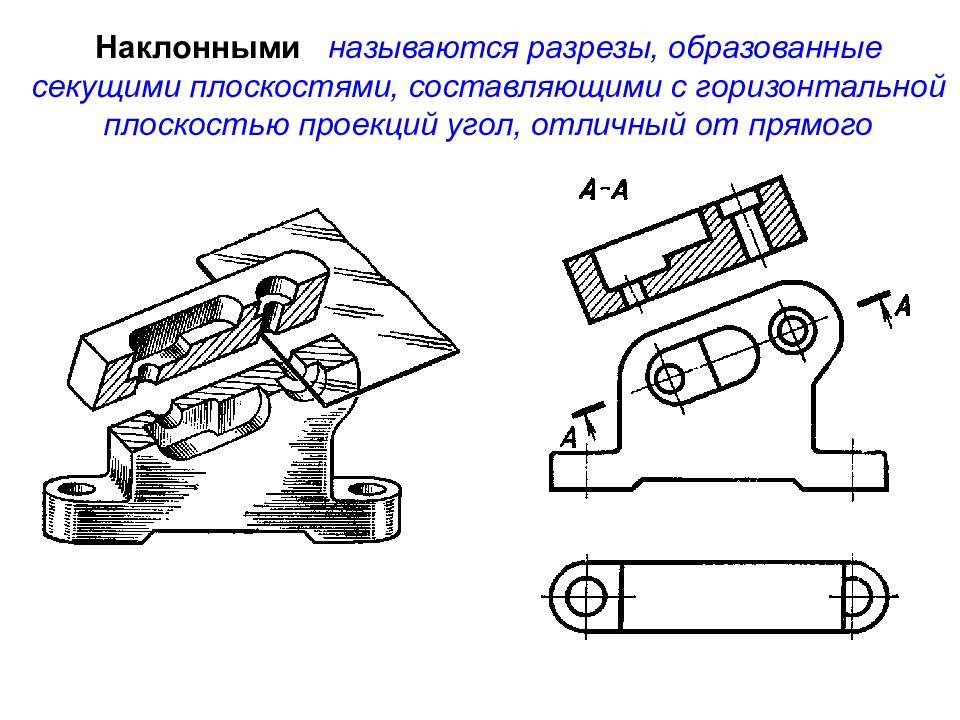

Слайд 22: Наклонными называются разрезы, образованные секущими плоскостями, составляющими с горизонтальной плоскостью проекций угол, отличный от прямого

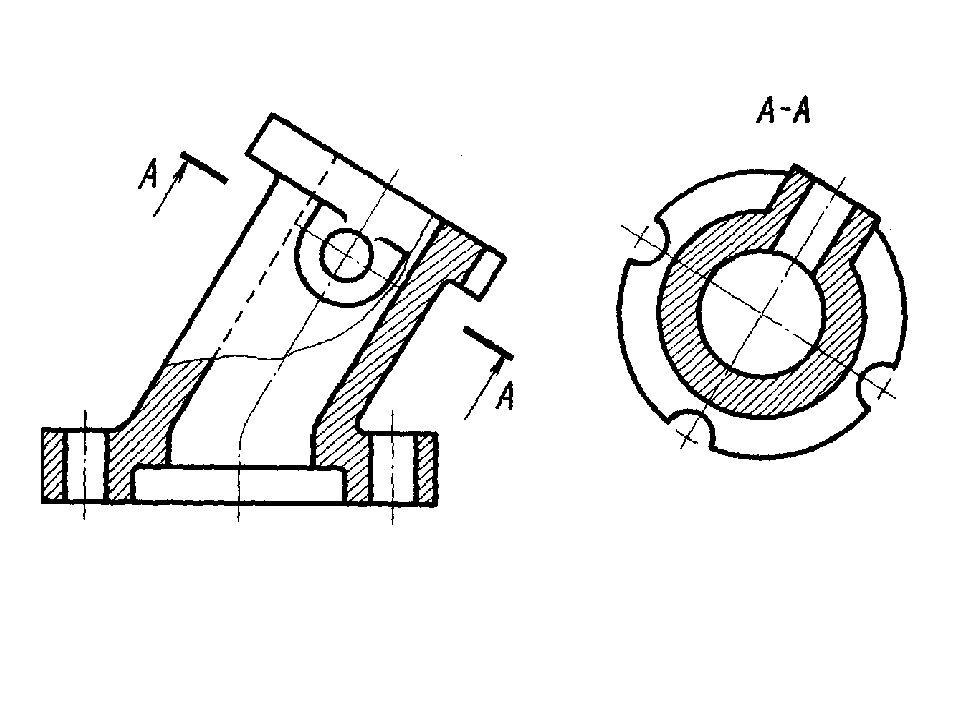

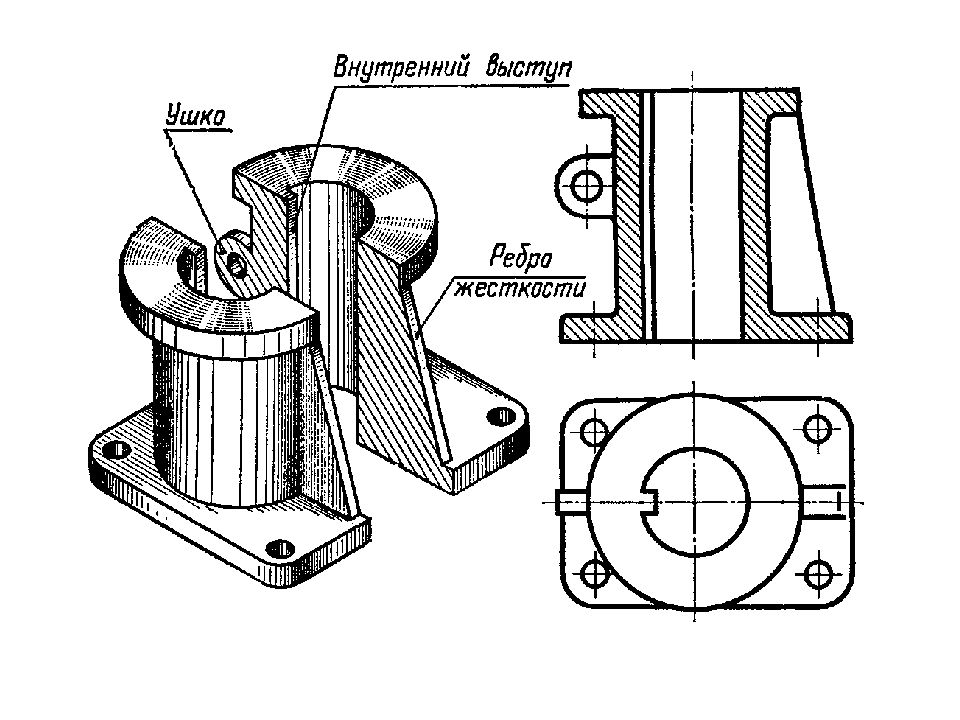

Слайд 25: Местным называется разрез, служащий для выявления формы предмета лишь в отдельном ограниченном месте
Местный разрез ограничивается на виде сплошной волнистой линией
Слайд 27: СЛОЖНЫЕ РАЗРЕЗЫ

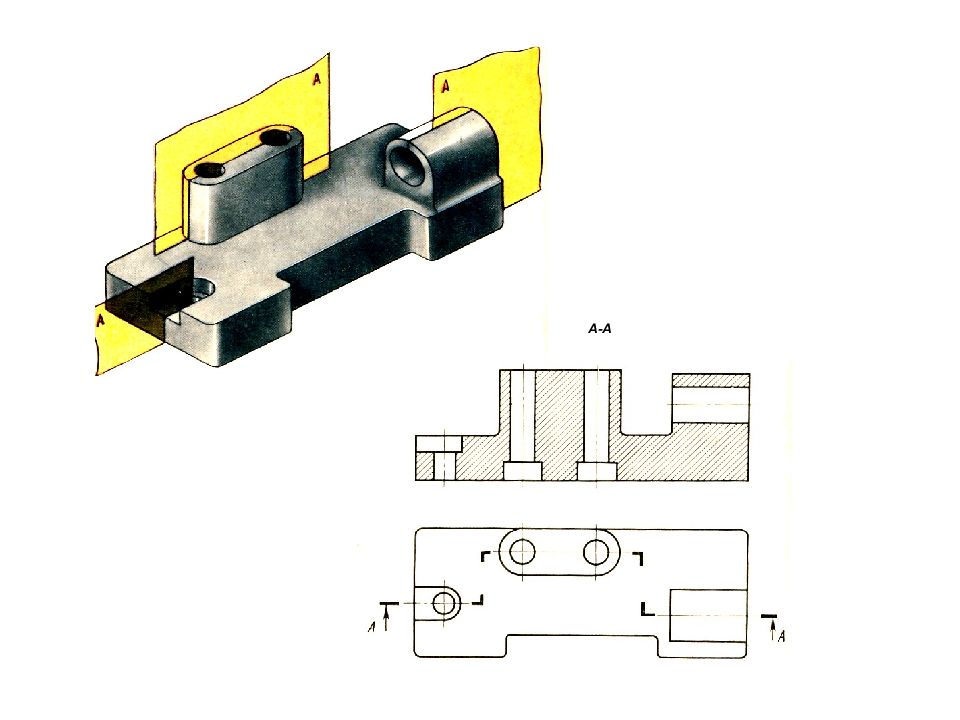

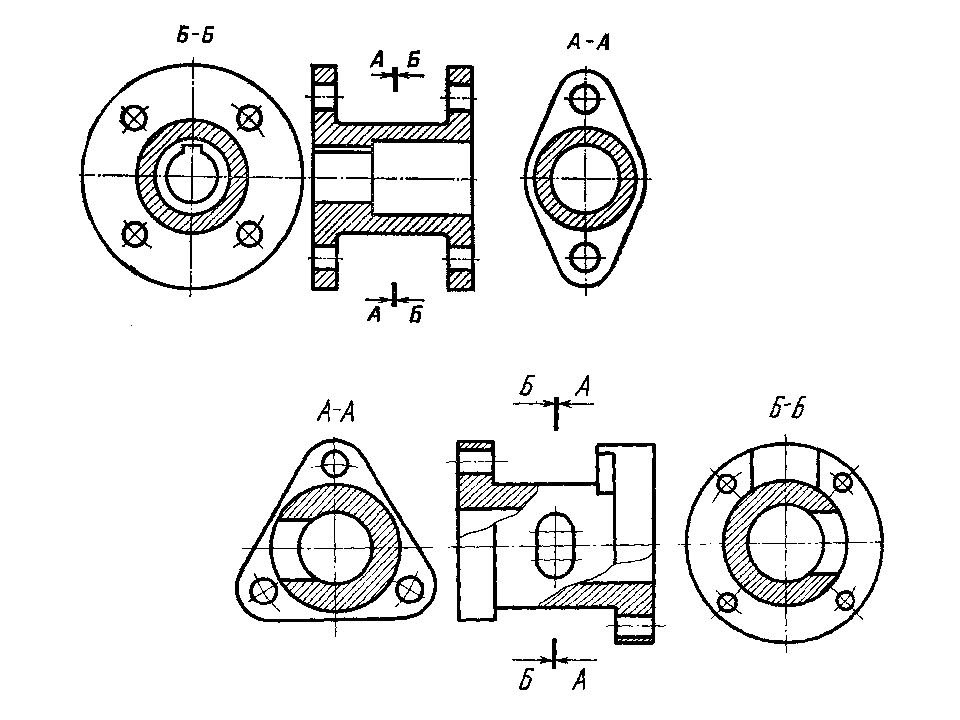

Сложными называются разрезы, получаемые с помощью двух и более секущих плоскостей Ступенчатыми разрезами называются разрезы, выполненные несколькими параллельными секущими плоскостями

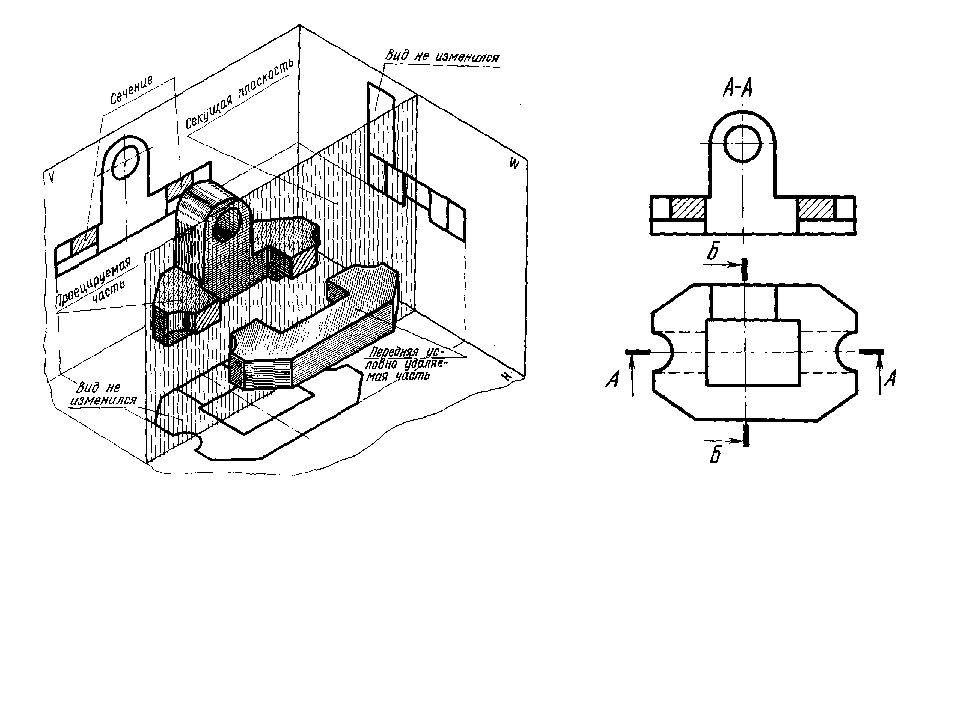

Слайд 29: Ломаными называются разрезы, полученные от рассечения предмета пересекающимися плоскостями
Слайд 30: УСЛОВНОСТИ И УПРОЩЕНИЯ ПРИ ВЫПОЛНЕНИИ РАЗРЕЗОВ
Соединение частей вида и разреза в одном изображении
Слайд 34: В случаях, когда линия контура детали (например, ребро) совпадает с осью симметрии, границей между частью вида и разреза будет не осевая линия, а сплошная волнистая, проведенная рядом с осевой
Слайд 35: ТОНКИЕ ЭЛЕМЕНТЫ В РАЗРЕЗЕ
Тонкие элементы, попадающие в продольный разрез, условно не штрихуются, и отделяются от остальной части детали сплошной основной линией
Слайд 39: СЕЧЕНИЯ

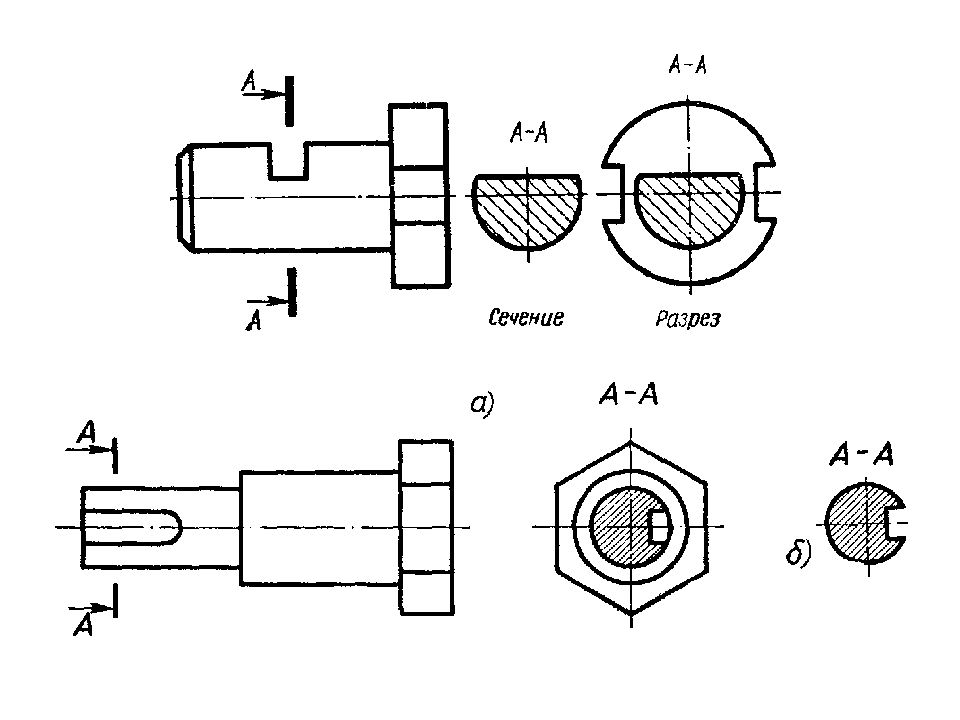

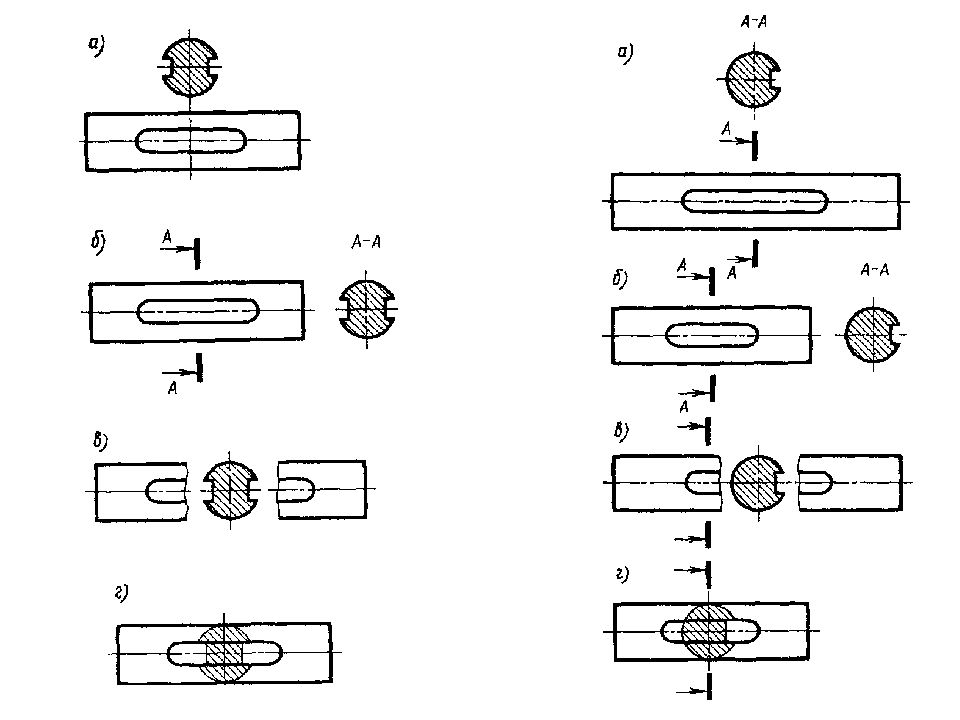

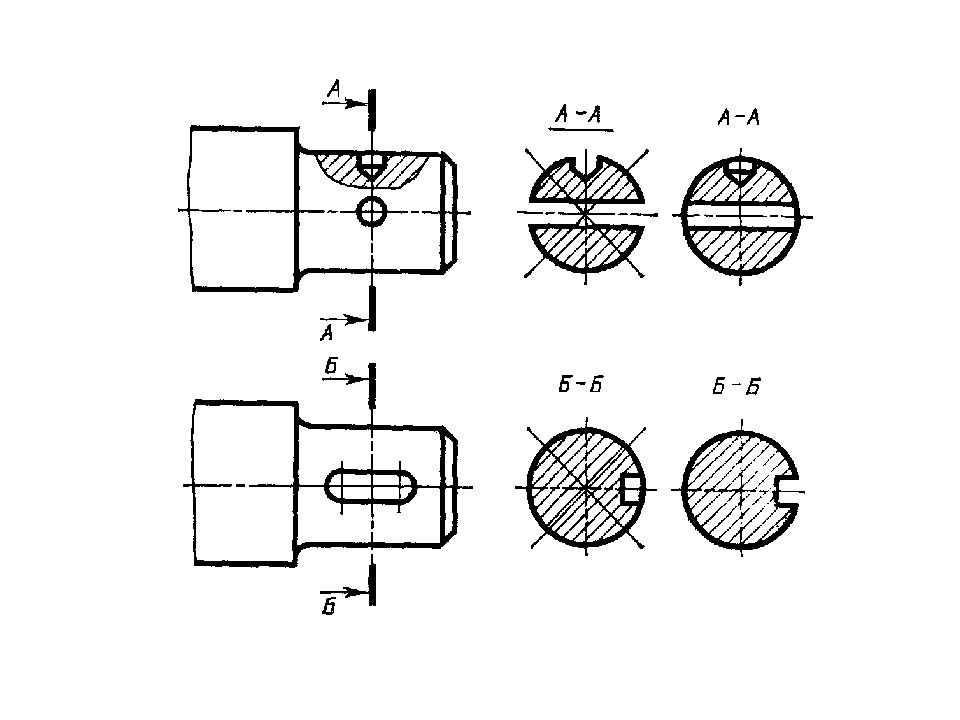

Сечение – изображение, полученное при мысленном рассечении предмета секущей плоскостью и состоящее из изображения фигуры сечения Сечение показывает только ту часть детали, которая расположена в секущей плоскости
