Построение чертежа фартука в М 1:1

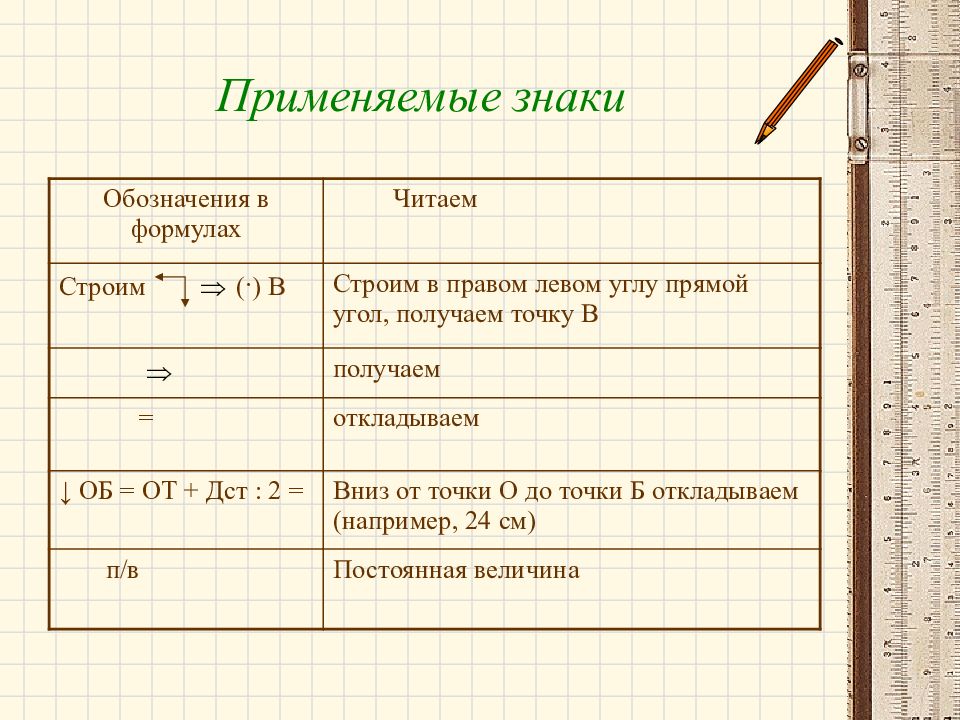

Применяемые знаки Обозначения в формулах Читаем Строим ( · ) В Строим в правом левом углу прямой угол, получаем точку В получаем = откладываем ↓ ОБ = ОТ + Дст : 2 = Вниз от точки О до точки Б откладываем (например, 24 см) п/в Постоянная величина
Приемы работы линейкой и угольником

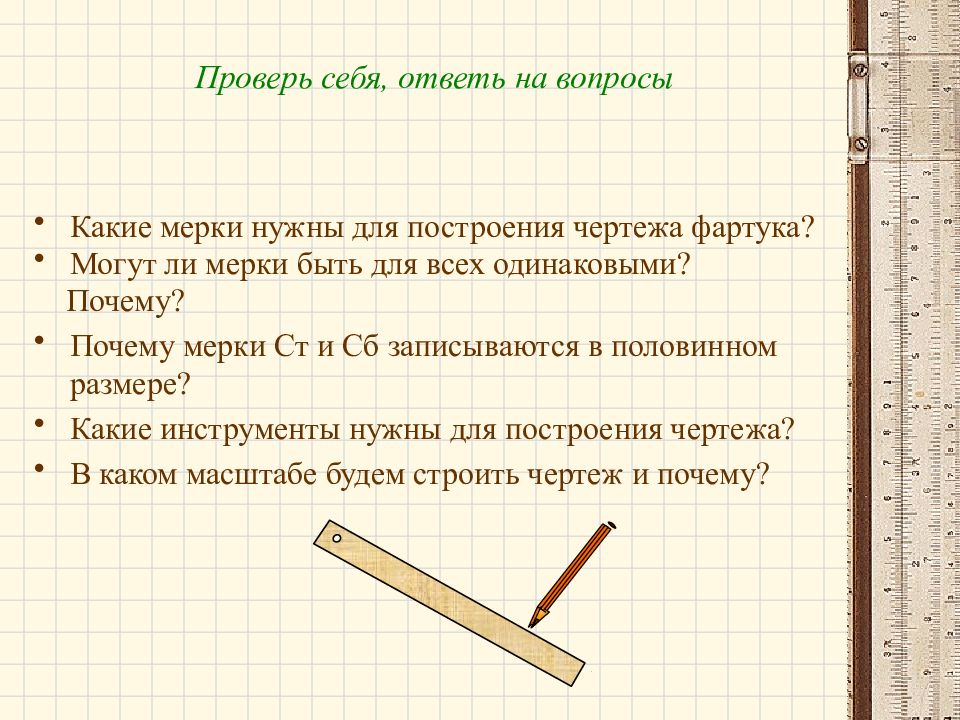

Какие мерки нужны для построения чертежа фартука? Могут ли мерки быть для всех одинаковыми? Почему? Почему мерки Ст и Сб записываются в половинном размере? Какие инструменты нужны для построения чертежа? В каком масштабе будем строить чертеж и почему? Проверь себя, ответь на вопросы
Необходимые мерки: Ст = 30 см; Сб = 34 см; Дн = 18 см; Д нч = 32 см. 1. Строим ( )В 2. ВТ = Дн = 18 см; Построение чертежа фартука в М 1:1 В Т

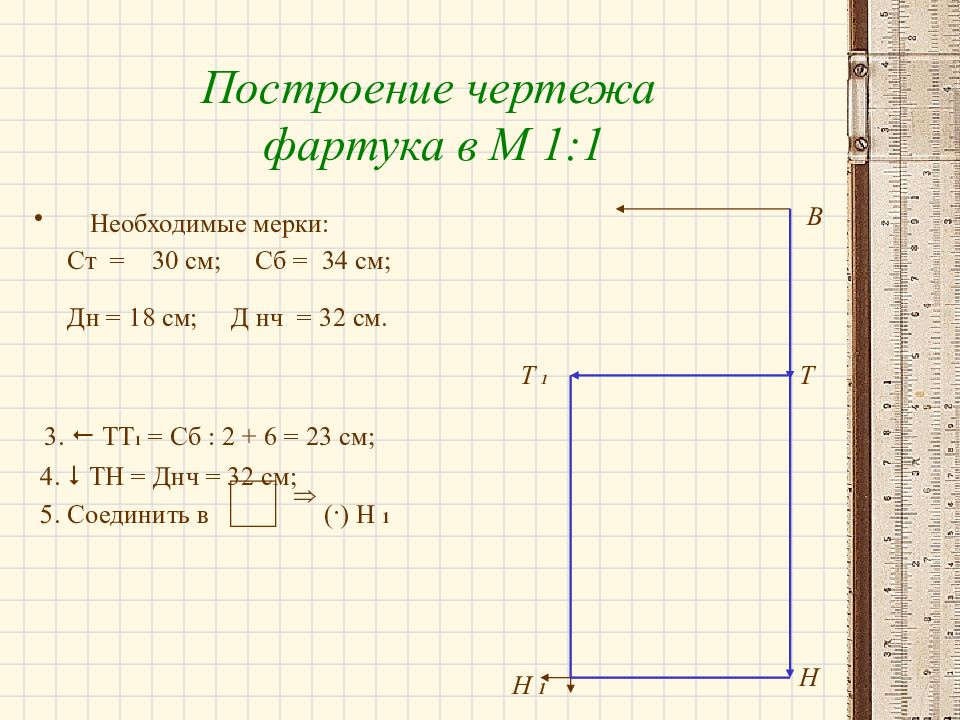

Необходимые мерки: Ст = 30 см; Сб = 34 см; Дн = 18 см; Д нч = 32 см. 3. ТТ 1 = Сб : 2 + 6 = 23 см; 4. ТН = Днч = 32 см; 5. Соединить в ( · ) Н 1 Построение чертежа фартука в М 1:1 В Т Т 1 Н Н 1
Необходимые мерки: Ст = 30 см; Сб = 34 см; Дн = 18 см; Д нч = 32 см. 6. ВВ 1 = 7 см ; 7. ТТ 2 = 9 см ; 8. ( ) В 1 и Т 2 – соединить прямой линией ; Построение чертежа фартука в М 1:1 Т 1 Н 1 В Т Н В 1 Т 2
Необходимые мерки: Ст = 30 см; Сб = 34 см; Дн = 18 см; Д нч = 32 см. 9. ТК = 7 см ; 10. КК 1 = 7 см ; 11. от ( ) К 1 по 14 см; 12. Соединить в Построение чертежа фартука в М 1:1 Т 1 В Т Н В 1 Т 2 Н 1 К К 1

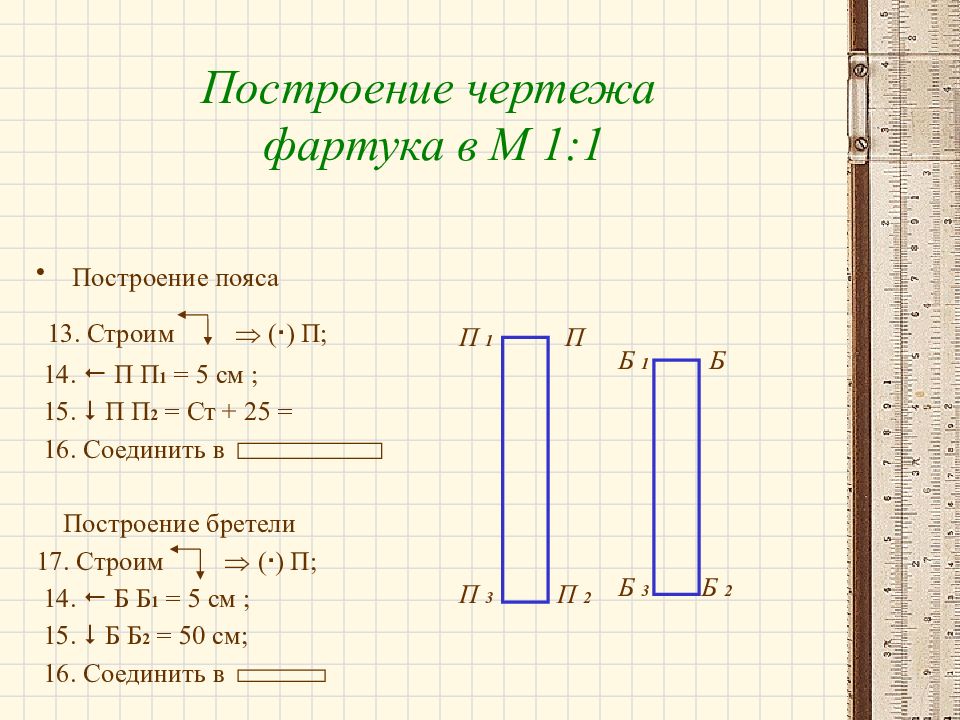

Построение пояса 13. Строим ( ) П; 14. П П 1 = 5 см ; 15. П П 2 = Ст + 25 = 16. Соединить в Построение бретели 17. Строим ( ) П; 14. Б Б 1 = 5 см ; 15. Б Б 2 = 50 см; 16. Соединить в Построение чертежа фартука в М 1:1 П П 1 П 2 П 3 Б Б 1 Б 2 Б 3
Оформить чертеж сплошными основными и штриховой линиями Построение чертежа фартука в М 1:1 Т 1 В Т Н В 1 Т 2 Н 1 К 1 К 2 К 3 К 4 П П 1 П 2 П 3 Б Б 1 Б 2 Б 3
Построение чертежа фартука в М 1:1 Т 1 В Т Н В 1 Т 2 Н 1 К 1 К 2 К 3 К 4 П П 1 П 2 П 3 Б Б 1 Б 2 Б 3 с е р е д и н а Нижняя часть Карман Нагрудник Пояс Бретель Подписать детали фартука
Назовите и покажите детали фартука, которые имеют прямоугольную форму? Какой отрезок обозначает середину фартука? Боковую линию фартука? От какой мерки зависит ширина нижней части? Объясните, почему при расчете пояса к мерке Ст дается большая прибавка (25 см). Назовите парные детали фартука. Построение чертежа фартука. Ответь на вопросы.
