Бурдукова Нина Алексеевна Учитель технологии ЦО № 1748 «Вертикаль» г. Москва
Плечевая одежда –это изделия, которые держатся на плечах и закрывают тело до пояса, бёдер, колен или ниже.
Туника Платье Топ
Туника Топ Халат
Платье Туника
Конструирование одежды заключается в разработке чертежей деталей изделия, изготовлении выкроек для раскроя тканей (выкройка – это вырезанный чертёж). У всех моделей в презентации одна и та же конструктивная основа – цельнокроеный рукав, поэтому чертёж выкройки для всех моделей будет одинаковым по форме. Впоследствии можно изменить в нём силуэт, длину, вырез горловины, добавить отделочные элементы по своему желанию.
Чертёж будем строить на половину изделия, так как при раскрое ткань складываем вдвое Выкройка спинки и полочки
Детали спинки и полочки одинаковые по форме и размеру. Отличается только вырез горловины; на полочке он более глубокий. Поэтому их можно строить на одном чертеже, спинка полочка
Прежде чем построить чертёж необходимо -измерить фигуру, -выбрать прибавки на свободу движения, -рассчитать размеры отрезков чертежа Мерки. Как измерить фигуру и записать мерки смотри презентацию далее Прибавки. Т аблицы прибавок смотри далее Расчёт отрезков чертежа. Выполняется автоматически в таблице «Расчёт и построение чертежа основы с цельнокроеным рукавом»

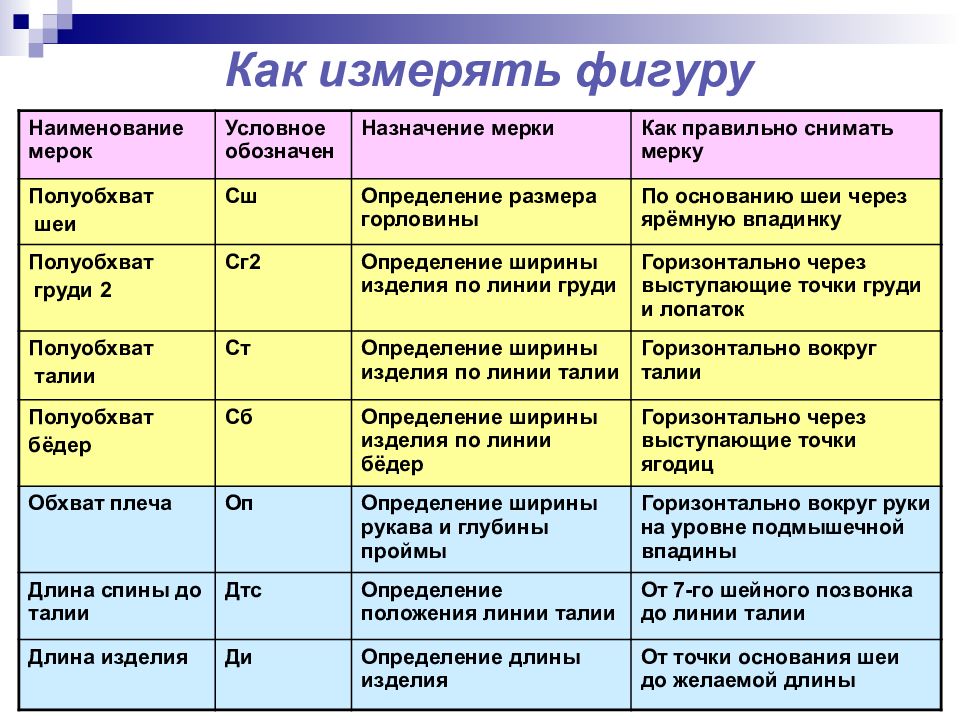

Наименование мерок Условное обозначен Назначение мерки Как правильно снимать мерку Полуобхват шеи Сш Определение размера горловины По основанию шеи через ярёмную впадинку Полуобхват груди 2 Сг2 Определение ширины изделия по линии груди Горизонтально через выступающие точки груди и лопаток Полуобхват талии Ст Определение ширины изделия по линии талии Горизонтально вокруг талии Полуобхват бёдер Сб Определение ширины изделия по линии бёдер Горизонтально через выступающие точки ягодиц Обхват плеча Оп Определение ширины рукава и глубины проймы Горизонтально вокруг руки на уровне подмышечной впадины Длина спины до талии Дтс Определение положения линии талии От 7-го шейного позвонка до линии талии Длина изделия Ди Определение длины изделия От точки основания шеи до желаемой длины
Ди Дтс Сг2 Сш Оп Измерение фигуры Наименование мерок Условное обозначе-ние Полуобхват шеи Полуобхват груди 2 Обхват плеча Длина спины до талии Длина изделия Сш Сг2 Оп Дтс Ди Сб Ст Измерение фигуры

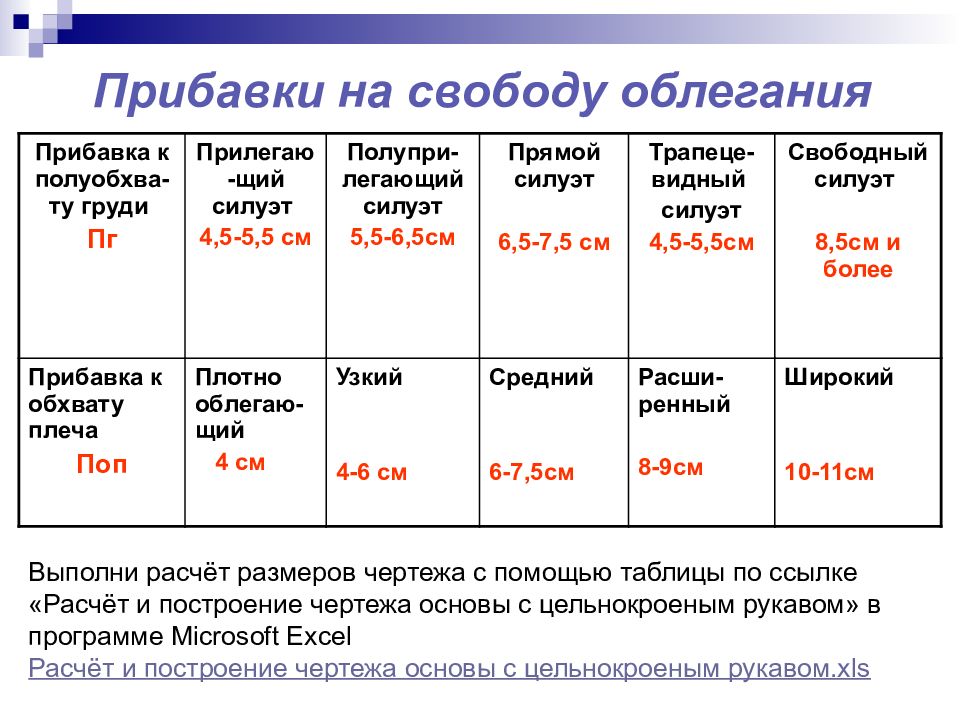

Прибавки на свободу облегания Прибавка к полуобхва -ту груди Пг Прилегаю- щий силуэт 4,5-5,5 см Полупри-легающий силуэт 5,5-6,5см Прямой силуэт 6,5-7,5 см Трапеце -видный силуэт 4,5-5,5см Свободный силуэт 8,5см и более Прибавка к обхвату плеча Поп Плотно облегаю-щий 4 см Узкий 4-6 см Средний 6-7,5см Расши-ренный 8-9см Широкий 10-11см Выполни расчёт размеров чертежа с помощью таблицы по ссылке «Расчёт и построение чертежа основы с цельнокроеным рукавом» в программе Microsoft Excel Расчёт и построение чертежа основы с цельнокроеным рукавом.xls

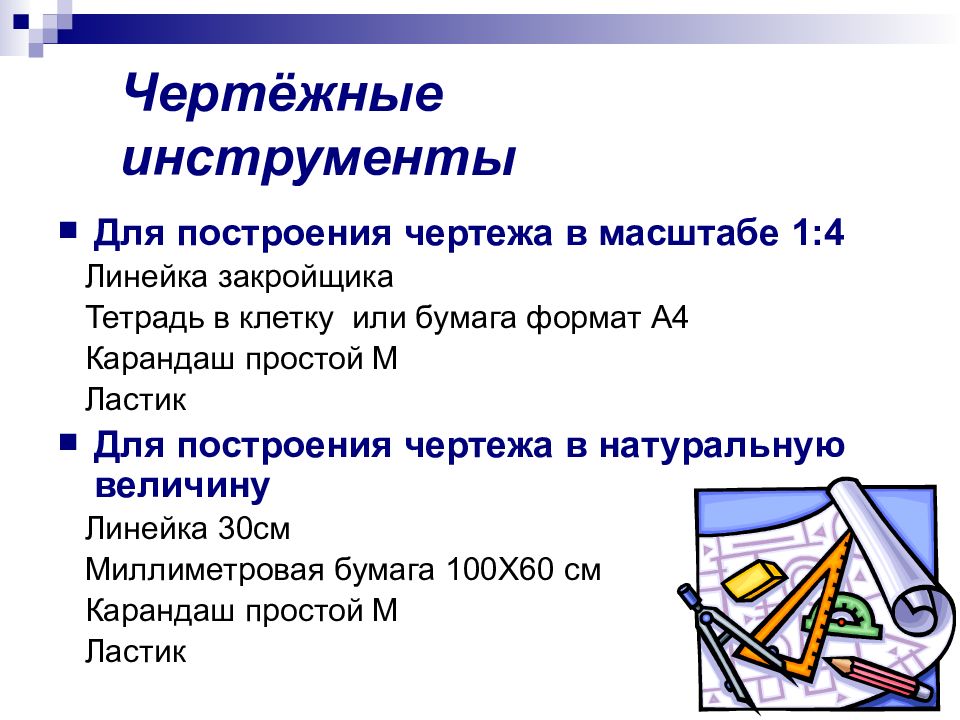

Для построения чертежа в масштабе 1:4 Линейка закройщика Тетрадь в клетку или бумага формат А4 Карандаш простой М Ластик Для построения чертежа в натуральную величину Линейка 30см Миллиметровая бумага 100Х60 см Карандаш простой М Ластик
Чертёж основы прямого силуэта В В 2 В 1 В 5 В 4 В 3 Г Г 1 Г 2 Г 4 Г 3 Н Н1 Размеры отрезков возьми из таблицы «Расчёт и построение чертежа основы с цельнокроеным рукавом». В тетради чертёж черти в масштабе 1:4. Для этого используй маленькие деления на «линейке закройщика». Чертёж для выкройки в натураль- ную величину черти на миллиметровой бумаге, отрезки измеряй обычной линейкой, т.е. в сантиметрах. Как построить чертёж ? Смотри презентацию далее.
1. Ширина изделия ВВ1 = (Сг2+Пг):2 2. Длина изделия ВН = Ди 3. Достроить прямоугольник ВВ1Н1Н 4. Положение линии талии ВТ=Дтс+1 5. Положение линии бёдер ТБ=Дтс:2 6. Из точек Т и Б проведи горизонтальные прямые до пересечения с линией В1Н1 Строим сетку чертежа Сетка чертежа – это прямоугольник, ограничивающий чертёж по длине и ширине изделия, внутри которого находятся линии, определяющие положение талии и бёдер. В В1 Н Н1 Т Б Т1 Б1 Сетка построена! Ты молодец !!!

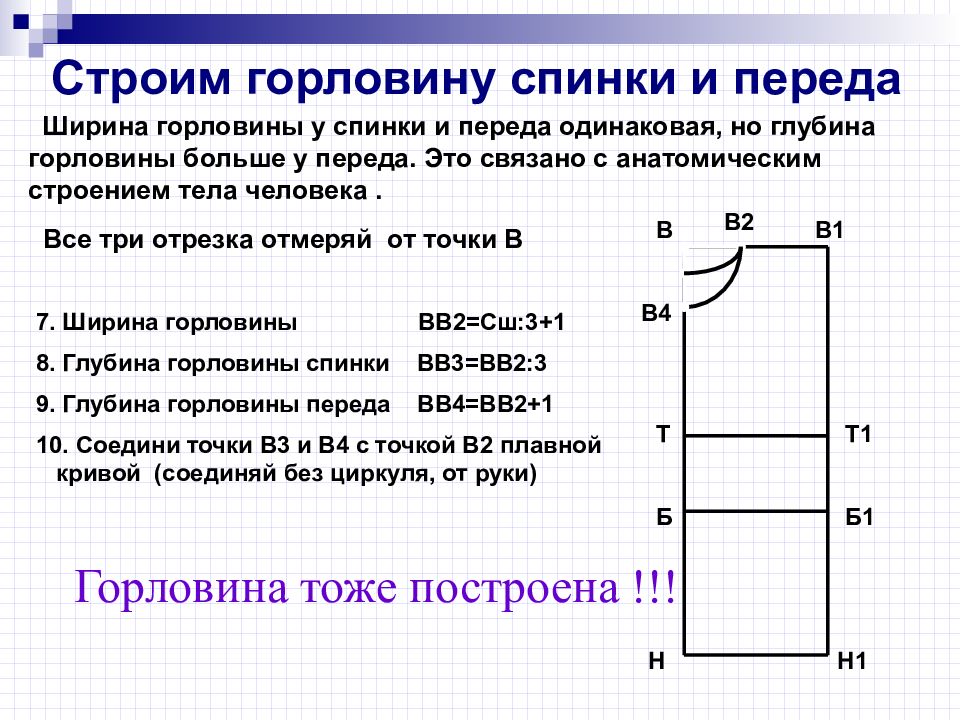

Все три отрезка отмеряй от точки В 7. Ширина горловины ВВ2=Сш:3+1 8. Глубина горловины спинки ВВ3=ВВ2:3 9. Глубина горловины переда ВВ4=ВВ2+1 10. Соедини точки В3 и В4 с точкой В2 плавной кривой (соединяй без циркуля, от руки) Строим горловину спинки и переда Ширина горловины у спинки и переда одинаковая, но глубина горловины больше у переда. Это связано с анатомическим строением тела человека. В В1 Н Н1 Т Б Т1 Б1 В2 В4 Горловина тоже построена !!!
11. Ширина рукава В1 Г = Оп:2+Поп 12. Длина рукава по плечу В1В5 = 6см Длина рукава под проймой ГГ1= 6см 13. Соединить точки В5 и Г1 Строим рукав В изделиях с цельнокроеным рукавом линия плеча переходит в рукав. Будем строить прямоугольный рукав длиной 6 см, впоследствии длину и форму рукава можно изменить по своему усмотрению. В В1 Н Н1 Т Б Т1 Б1 В2 В3 В4 Г В5 Г1 Уже появился рукав !!!
14. Вспомогательная точка Г2 ГГ2 = 6см 15. Соединить точки Г2 и Г1 16. Вспомогательная точка Г3 на середине отрезка Г2Г1 17. Восстановить перпендикуляр Г3Г4 из точки Г3 к отрезку Г2Г1 Г3Г4 = 1,5 - 2 см 18. Соединить точки Г2Г4Г1 плавной кривой Линия бока под проймой В В1 Н Н1 Т Б Т1 Б1 В2 В3 В4 Г В5 Г1 Г2 Г3 Г4 Чертёж построен!!!
Оформляем чертёж В В 2 В 1 В 5 В 4 В 3 Г Г 1 Г 2 Г 4 Г 3 Н Н1 Обведи контуры деталей Б1 Т1 Б1 Т1
Внеси изменения в чертёж основы по своему желанию и вырезай выкройку В В 2 В 1 В 5 В 4 В 3 Г Г 1 Г 2 Г 4 Г 3 Н Н1 Вырезаем выкройку

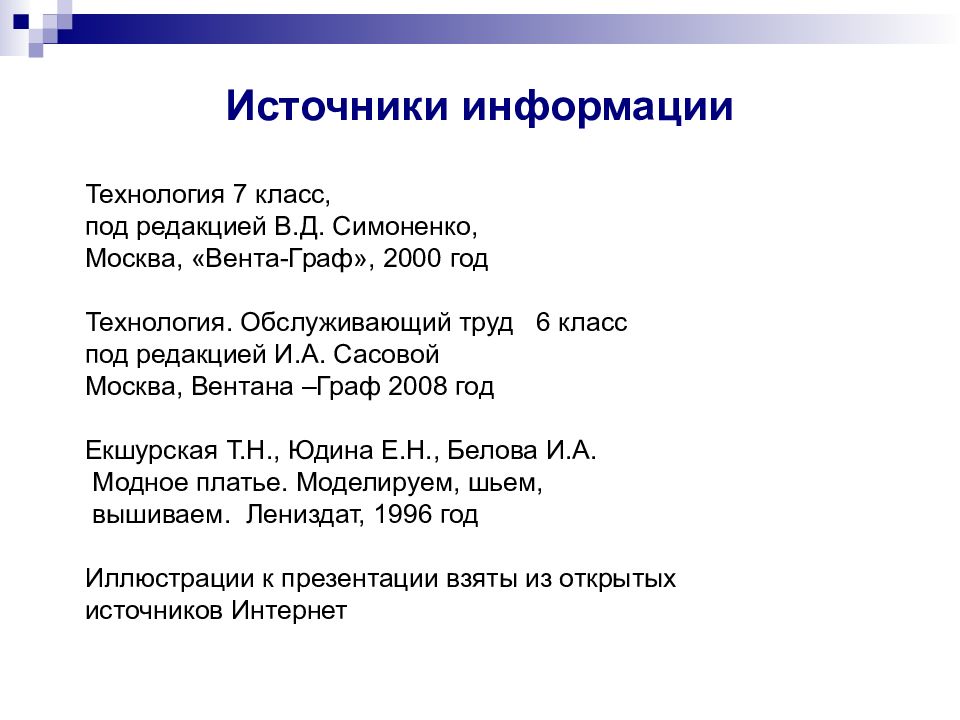

Источники информации Технология 7 класс, под редакцией В.Д. Симоненко, Москва, «Вента-Граф», 2000 год Технология. Обслуживающий труд 6 класс под редакцией И.А. Сасовой Москва, Вентана –Граф 2008 год Екшурская Т.Н., Юдина Е.Н., Белова И.А. Модное платье. Моделируем, шьем, вышиваем. Лениздат, 1996 год Иллюстрации к презентации взяты из открытых источников Интернет
