Построение чертежа ночной сорочки с цельнокроеным рукавом в М 1:4 ТЕХНОЛОГИЯ 7 класс
Какие изделия относятся к плечевой одежде и почему они так называются? Каким требованиям должна отвечать одежда? Что значит цельнокроеная одежда? Перечислите и дайте характеристику различным видам силуэтов? Как правильно снимают мерки? Какие мерки надо снять для построения чертежа ночной сорочки ?
Втачной Реглан Цельнокроеный Покрой рукава

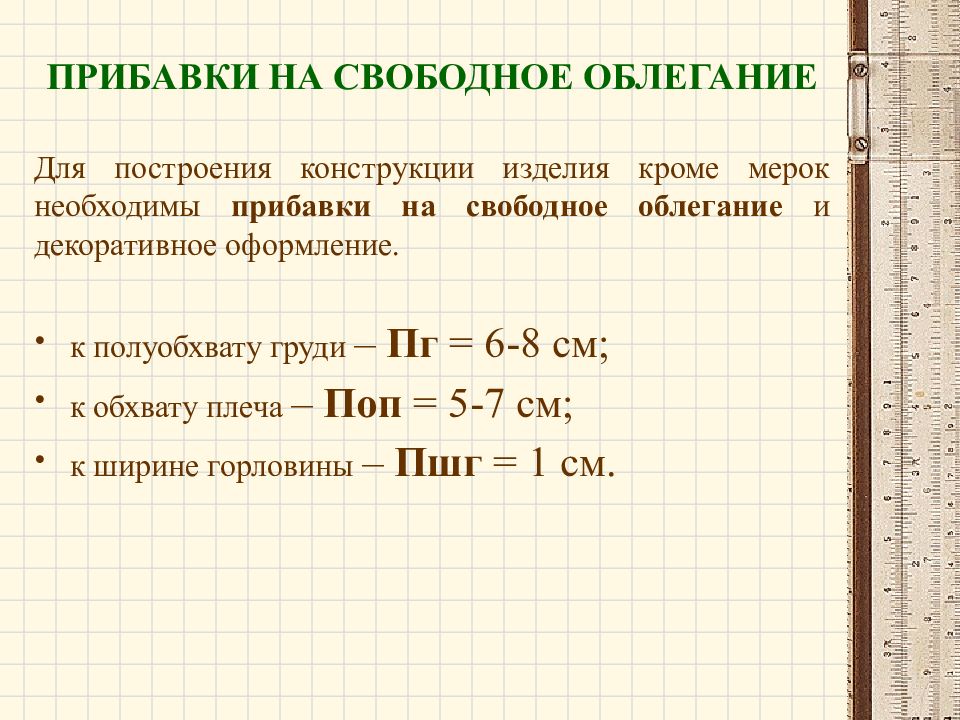

Для построения конструкции изделия кроме мерок необходимы прибавки на свободное облегание и декоративное оформление. к полуобхвату груди – Пг = 6-8 см; к обхвату плеча – Поп = 5-7 см; к ширине горловины – Пшг = 1 см.
Построение сетки В Необходимые мерки: Сг II = 48 см; Дтс = 38 см; Оп = 28 см; Сш = 18 см; Ди = 80 см Прибавки: Пг = 6…8 см Поп = 5…7 см 2. → ВВ 1 = ( Сг II + Пг ) : 2 = 28 см; Построение чертежа ночной сорочки ( )В, строим ┌ 3. ВН = Ди = 80 см; В 1 Н 4. Строим ВВ 1 Н 1 Н Н 1
Необходимые мерки: Сг II = 48 см; Дтс = 38 см; Оп = 28 см; Сш = 18 см; Ди = 80 см Прибавки: Пг = 6…8 см Поп = 5…7 см Построение ворота Построение чертежа ночной сорочки В В 1 Н Н 1 5. → ВВ 2 =( Сш : 3) + 1 = 7 см В 2 6. ↓ ВВ 3 = ВВ 2 : 3 = 7 : 3 = 2,3 см В 3 7. Дуга В 2 В 3 8. ↓ ВВ 4 = ВВ 2 + 1 = 7 + 1 = 8 см В 4 9. Дуга В 2 В 4
Необходимые мерки: Сг II = 48 см; Дтс = 38 см; Оп = 28 см; Сш = 18 см; Ди = 80 см Прибавки: Пг = 6…8 см Поп = 5…7 см Построение рукава В В 1 Н Н 1 В 2 В 3 В 4 Построение чертежа ночной сорочки 11. В 1 В 5 =ГГ 1 - п / в= 6 см; Достроить В 1 В 5 ГГ 1, обозначить (.) Г 1 В 1 Г = ( Оп : 2 )+ Поп =28:2+7=21 см Провести горизонтальную линию через точку Г ; Г В 5 Г 1
Необходимые мерки: Сг II = 48 см; Дтс = 38 см; Оп = 28 см; Сш = 18 см; Ди = 80 см Прибавки: Пг = 6…8 см Поп = 5…7 см Построение линии бокового среза и низа. В В 1 Н Н 1 В 2 В 3 В 4 Г В 5 Г 1 Построение чертежа ночной сорочки 13. Г 1 Г 2 разделить пополам (.)Г 3 ↓ГГ 2 = ГГ 1 = 6 см, Г 2 Соединить (.)Г 1 и (.) Г 2 прямой, Г 3 14.В (.) Г 3 провести ⊥ и отложить 1,5 см Г 4 15. Дуга Г 1 Г 4 Г 2 16. → Н 1 Н 2 = п / в 10 см Н 2 17. Соединить Г 2 Н 2 18. Н 2 Н 3 п / в 1,5 см Н 3 19. НН 1 : 2 ( ) Н 4 Н 4 20. Соединить НН 4 Н 3
Необходимые мерки: Сг II = 48 см; Дтс = 38 см; Оп = 28 см; Сш = 18 см; Ди = 80 см Прибавки: Пг = 6…8 см Поп = 5…7 см Построение линии талии. В В 1 Н Н 1 В 2 В 3 В 4 Г В 5 Г 1 Построение чертежа ночной сорочки 21. ↓ ВТ Г 2 Г 3 Г 4 Н 2 Н 3 Н 4 Т Провести прямую, отметить (.) Т 1 и (.) Т 2 Т 1 Т 2 22. Т 2 Т 3 = 1,5см Т 3 23. ТТ 1 разделить пополам ⇒ (.) Т 4 Т 4 24. Соединить ТТ 4 Т 3
Обвести контур чертежа ночной сорочки сплошной основной и штриховой линиями В В 1 Н Н 1 В 2 В 3 В 4 Г В 5 Г 1 Г 2 Г 3 Г 4 Н 2 Н 3 Н 4 Т Т 1 Т 2 Т 3 Т 4 Оформление чертежа ночной сорочки Подписать детали сорочки. Перед Спинка
