Практическая работа № 10. Автоматическое управление электромотором мешалки ONI PLR Studio и OWEN Logic Цель работы: Закрепить навыки программирования логических интегральных схем в среде OWEN Logic и ONI PLR Studio. Оборудование: ONI PLR Studio https://iowin.net/oni-plr/?download=true OWEN Logic

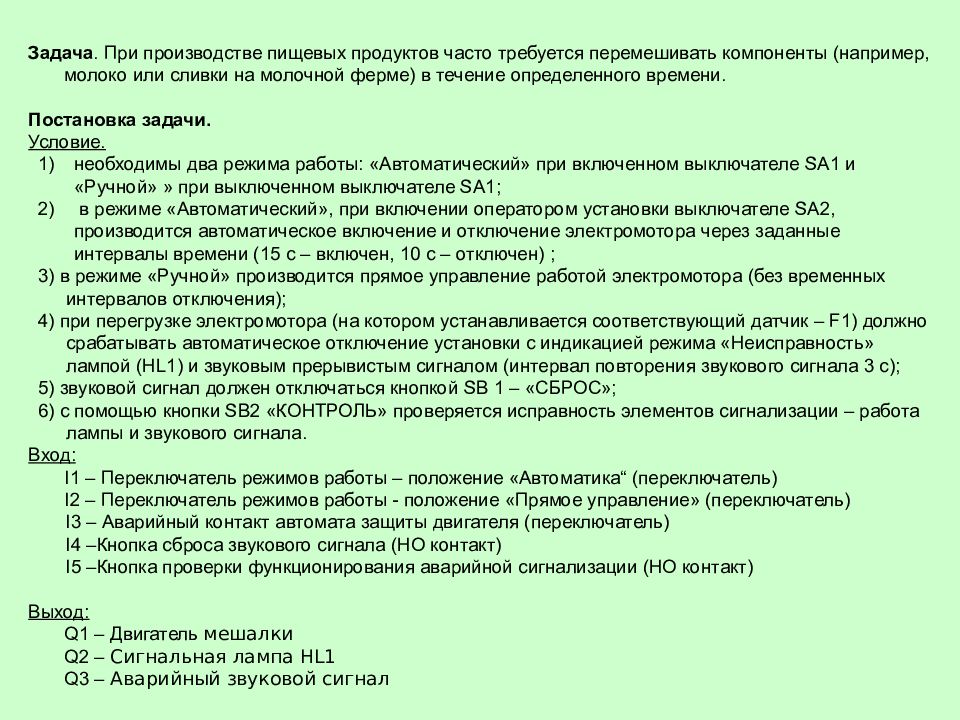

Задача. При производстве пищевых продуктов часто требуется перемешивать компоненты (например, молоко или сливки на молочной ферме) в течение определенного времени. Постановка задачи. Условие. необходимы два режима работы: «Автоматический» при включенном выключателе SA1 и «Ручной» » при выключенном выключателе SA1 ; в режиме «Автоматический», при включении оператором установки выключателе SA2, производится автоматическое включение и отключение электромотора через заданные интервалы времени (15 с – включен, 10 с – отключен) ; 3) в режиме «Ручной» производится прямое управление работой электромотора (без временных интервалов отключения); 4) при перегрузке электромотора (на котором устанавливается соответствующий датчик – F1) должно срабатывать автоматическое отключение установки с индикацией режима «Неисправность» лампой (HL1) и звуковым прерывистым сигналом (интервал повторения звукового сигнала 3 с); 5) звуковой сигнал должен отключаться кнопкой SB 1 – «СБРОС»; 6) с помощью кнопки SB2 «КОНТРОЛЬ» проверяется исправность элементов сигнализации – работа лампы и звукового сигнала. Вход: I 1 – Переключатель режимов работы – положение «Автоматика“ (переключатель) I 2 – Переключатель режимов работы - положение «Прямое управление» (переключатель) I 3 – Аварийный контакт автомата защиты двигателя (переключатель) I 4 – Кнопка сброса звукового сигнала (НО контакт) I 5 – Кнопка проверки функционирования аварийной сигнализации (НО контакт) Выход: Q 1 – Двигатель м ешалки Q 2 – Сигнальная лампа HL 1 Q 3 – Аварийный звуковой сигнал
Функциональная блок-схема автоматизации работы управления для автоматических ворот в OWEN Logic http://arduinoprom.ru/shemotehnika/12 http://owen.ru/uploads/rp_owen_logic_v08.pdf
Функциональная блок-схема работы автоматического управления работы электромотором мешалки в ONI PLR Studio

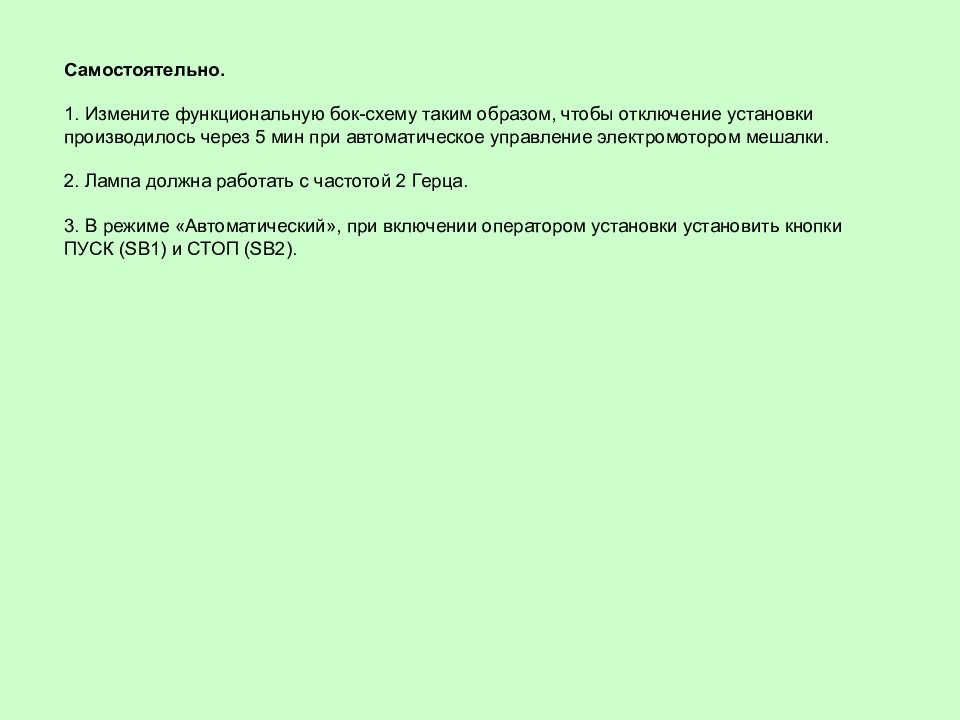

Самостоятельно. 1. Измените функциональную бок-схему таким образом, чтобы о тключение установки производилось через 5 мин при автоматическое управление электромотором мешалки. 2. Лампа должна работать с частотой 2 Герца. 3. В режиме «Автоматический», при включении оператором установки установить кнопки ПУСК (SB1) и СТОП ( SB2).
