Практическая работа №2. Управление освещением в Logo ! Soft Comfort и ONI PLR Studio Цель работы: Закрепить навыки программирования логических интегральных схем в среде Logo! и ONI PLR Studio. Оборудование: Пакет программ Logo ! Soft Comfort для программирования программируемых логических контроллеров Logo http://w3.siemens.com/ или ONI PLR Studio https://iowin.net/oni-plr/?download=true

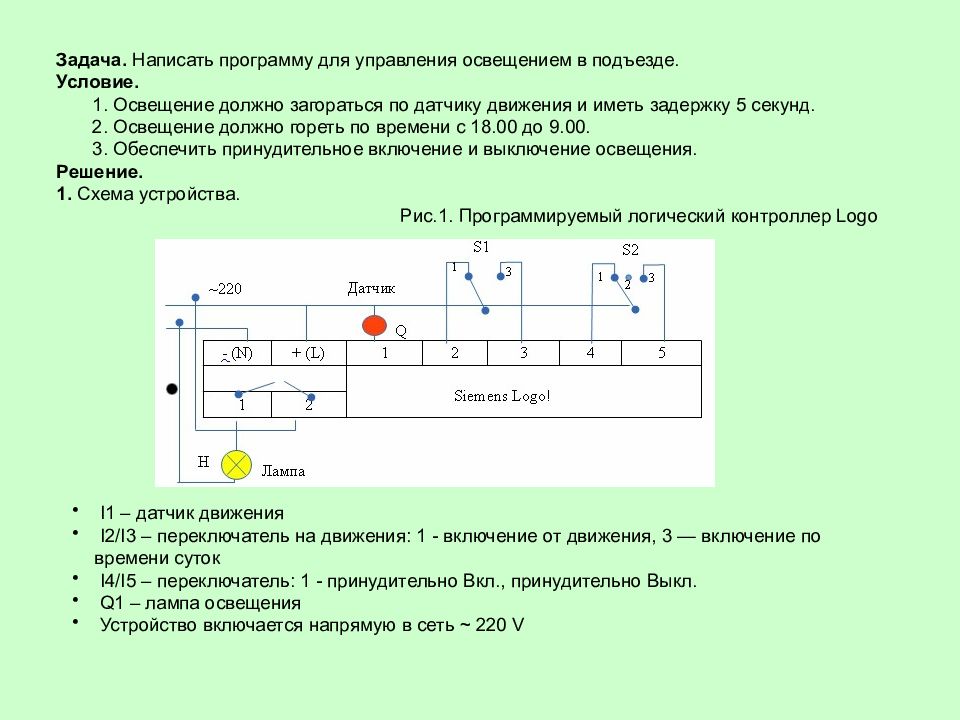

Задача. Написать программу для управления освещением в подъезде. Условие. 1. Освещение должно загораться по датчику движения и иметь задержку 5 секунд. 2. Освещение должно гореть по времени с 18.00 до 9.00. 3. Обеспечить принудительное включение и выключение освещения. Решение. 1. Схема устройства. Рис.1. Программируемый логический контроллер Logo I1 – датчик движения I 2/ I 3 – переключатель на движения: 1 - включение от движения, 3 — включение по времени суток I 4/ I 5 – переключатель: 1 - принудительно Вкл., принудительно Выкл. Q1 – лампа освещения Устройство включается напрямую в сеть ~ 220 V
2. Построение логической схемы. Ход работы. 1. Запустить систему Logo ! Soft Comfort –> Создать функциональную блок-схему. 2. Количество входов — 5, Выход — 1, подписать элементы согласно Рис. 2. Для первого входа I 1 - “Датчик движения” и в «Свойствах» (по правой кнопке мыши) задать: Эмуляция — Кнопка без фиксации (замыкающая), т. е. кнопка замкнется и подаст кратковременный сигнал при срабатывании датчика движения. 3. Принудительное выключение организуем с помощью специальной функции « Задержка отключения » подав сигнал на сбросовый вход R (по аналогии работы Триггера), см. Рис.2. Элемент B001 Рис. 2. Рабочее поле эмулятора Logo Важно! Протестируйте работу функции «Задержки отключения» в режиме «Эмуляции», принудительно включив освещение ( I 4) и, соответственно, принудительно отключив ( I 5).

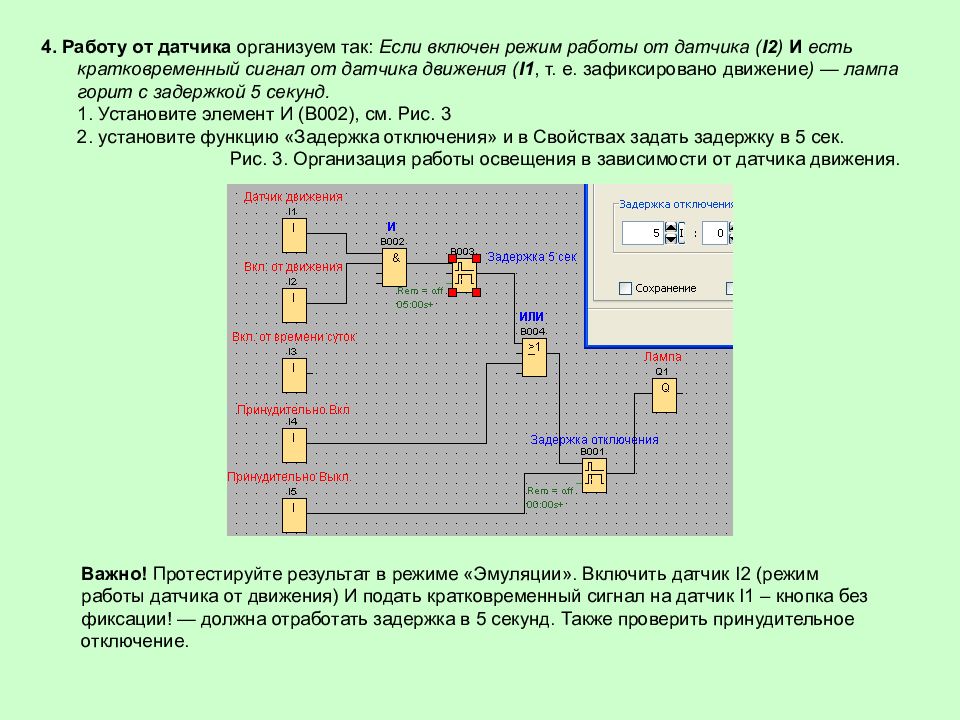

4. Работу от датчика организуем так: Если включен режим работы от датчика ( I 2 ) И есть кратковременный сигнал от датчика движения ( I 1, т. е. зафиксировано движение ) — лампа горит с задержкой 5 секунд. 1. Установите элемент И ( B 002), см. Рис. 3 2. установите функцию «Задержка отключения» и в Свойствах задать задержку в 5 сек. Рис. 3. Организация работы освещения в зависимости от датчика движения. Важно! Протестируйте результат в режиме «Эмуляции». Включить датчик I 2 (режим работы датчика от движения) И подать кратковременный сигнал на датчик I 1 – кнопка без фиксации! — должна отработать задержка в 5 секунд. Также проверить принудительное отключение.
5. Работу по дате и времени (вкл. с 18.00 по 9.00) организуем с помощью операции И и элемента «Семидневный таймер», см. Рис. 4. Задать свойства таймера с 18.00 до 9.00 6. Общий вид нашего соединения можно описать по структурной формуле: ( I 1* I 2 + I 3 + I 4)* I 5 7. Сохраните результат в свой каталог с именем «Работа-2а.ОсвещениеПодъезда». Конечная программа. Функциональная блок-схема автоматизации работы у правления освещением в Logo ! Soft Comfort Самостоятельно. 1. Написать программу « Уличный фонарь ». Условие : время включения с 19.00 до 8.00; принудительное вкл/выкл. Сохранить как Работа 2 b - выслать преподавателю. 2. Написать программу « Освещение частным подворьем ». Условие: по датчику движения с задержкой 1 минута, принудительное вкл./выкл.. - выслать преподавателю. 3. Написать программу « Теплица ». Условие: Растения должны орошаться утром с 6.00 до 6.03 и вечером с 20.00 до 20.03, т. е. каждый раз по 3 минуты. Вход I 1 – принудительное включение, Вход I 2 – принудительное выключение, Выход Q 1 – электромагнитный клапан для орошения.
