Практическая работа №1. Сигнализация гаража в Logo ! Soft Comfort и ONI PLR Studio Цель работы: Закрепить навыки программирования логических интегральных схем в среде Logo! и ONI PLR Studio. Оборудование: Пакет программ Logo ! Soft Comfort для программирования программируемых логических контроллеров Logo http://w3.siemens.com/ или ONI PLR Studio https://iowin.net/oni-plr/?download=true

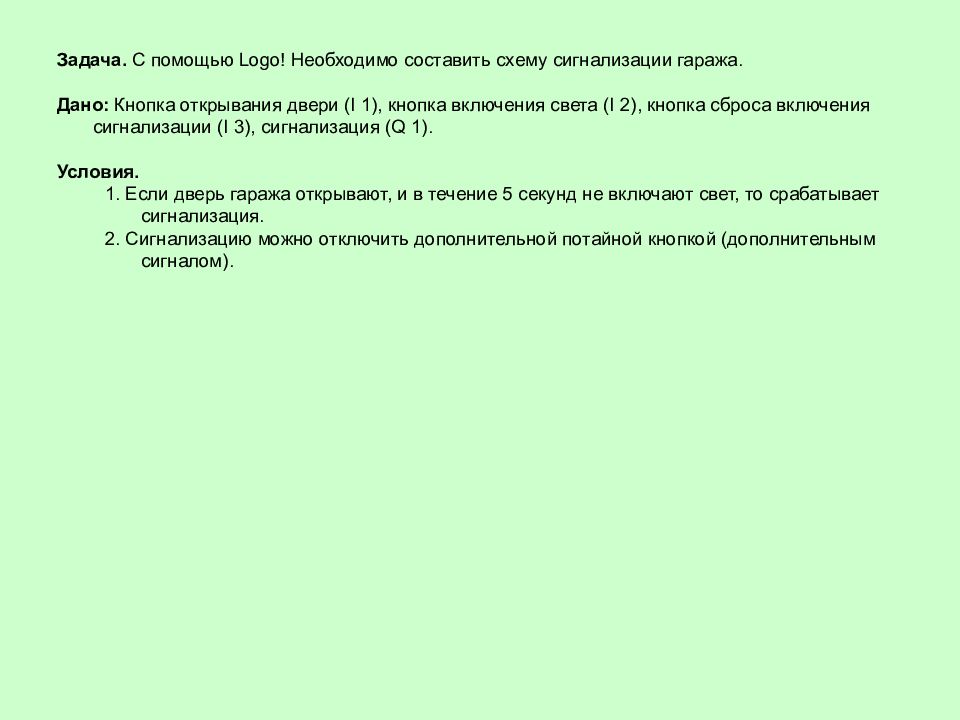

Задача. С помощью Logo! Необходимо составить схему сигнализации гаража. Дано: Кнопка открывания двери (I 1), кнопка включения света (I 2 ), кнопка сброса включения сигнализации (I 3 ), сигнализация (Q 1). Условия. 1. Если дверь гаража открывают, и в течение 5 секунд не включают свет, то срабатывает сигнализация. 2. Сигнализацию можно отключить дополнительной потайной кнопкой (дополнительным сигналом).

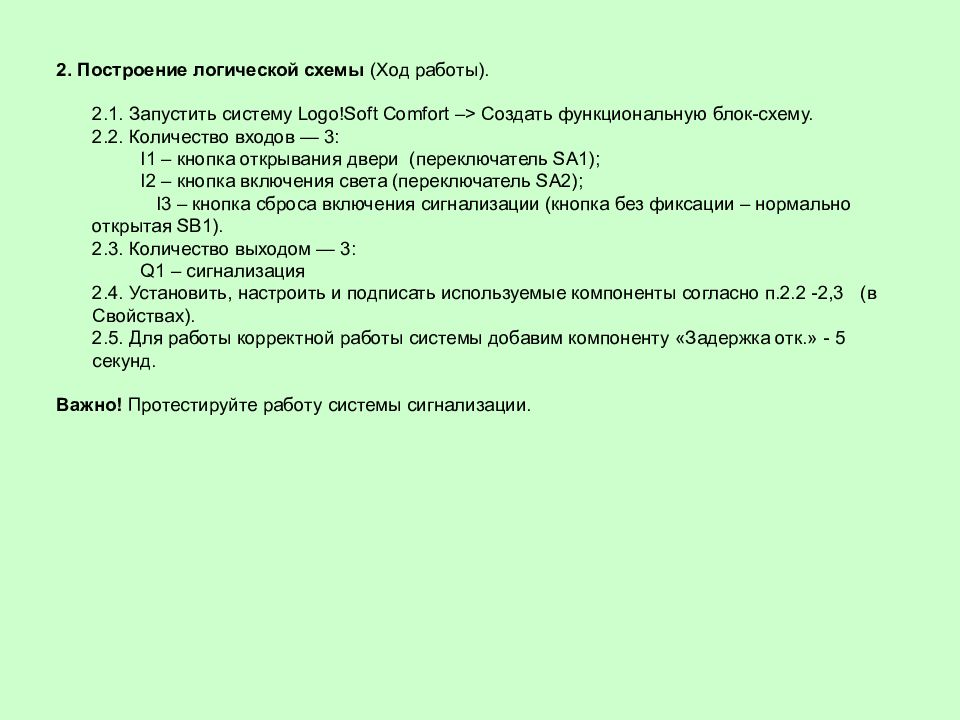

2. Построение логической схемы (Ход работы). 2.1. Запустить систему Logo ! Soft Comfort –> Создать функциональную блок-схему. 2.2. Количество входов — 3 : I1 – кнопка открывания двери (переключатель SA1 ) ; I2 – кнопка включения света (переключатель SA2 ) ; I 3 – кнопка сброса включения сигнализации (кнопка без фиксации – нормально открытая SB1 ). 2.3. Количество выходом — 3: Q1 – сигнализация 2.4. Установить, настроить и подписать используемые компоненты согласно п.2.2 -2,3 (в Свойствах). 2.5. Для работы корректной работы системы добавим компоненту «Задержка отк.» - 5 секунд. Важно! Протестируйте работу системы сигнализации.
Функциональная блок-схема автоматизации работы системы сигнализации гаража в Logo ! Soft Com fort
Сигнализация гаража в ONI PLR Studio Самостоятельно. Внимательно разобрать работу схемы в ONI. Выяснить почему при закрытии двери необходимо сначала закрыть дверь, а затем выключить свет как устранить эту неполадку ? 2. Добавьте выход Q2 для включения фото фиксации нарушителя после включения сигнала сигнализации.
