ПРАВИЛА ТЕХНИЧЕСКОЙ ЭКСПЛУАТАЦИИ ЭЛЕКТРОУСТАНОВОК ПОТРЕБИТЕЛЕЙ Конспект по обучению электротехнического и электротехнологического персонала знаниям «Правил технической эксплуатации электроустановок потребителей»
Правила технической эксплуатации электроустановок потребителей Настоящие Правила устанавливают основные организационные и технические требования к эксплуатации электроустановок и электрооборудования потребителей и направлены на обеспечения надежной, безопасной и рациональной эксплуатации электроустановок. Правила распространяются на действующие электроустановки напряжением до 150 кВ включительно, принадлежат субъектам хозяйствования - потребителям электроэнергии независимо от форм собственности и ведомственной принадлежности, использующих электрическую энергию для обеспечения собственных нужд на основании договора, а также населения, на правах собственности которые имеют электроустановки на напряжение свыше 1 кВ. Правила распространяются также на население, которые являются владельцами электроустановок на напряжение до 1 кВ, в части измерения сопротивления изоляции электропроводки. Сфера применения ПТЭЭП

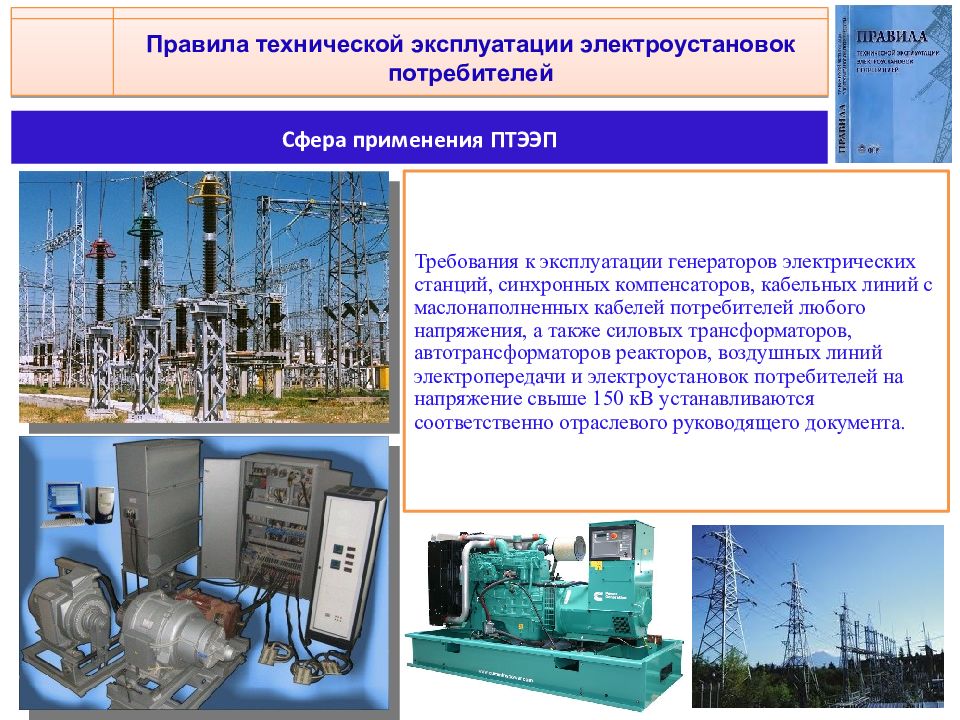

Правила технической эксплуатации электроустановок потребителей Требования к эксплуатации генераторов электрических станций, синхронных компенсаторов, кабельных линий с маслонаполненных кабелей потребителей любого напряжения, а также силовых трансформаторов, автотрансформаторов реакторов, воздушных линий электропередачи и электроустановок потребителей на напряжение свыше 150 кВ устанавливаются соответственно отраслевого руководящего документа. Сфера применения ПТЭЭП

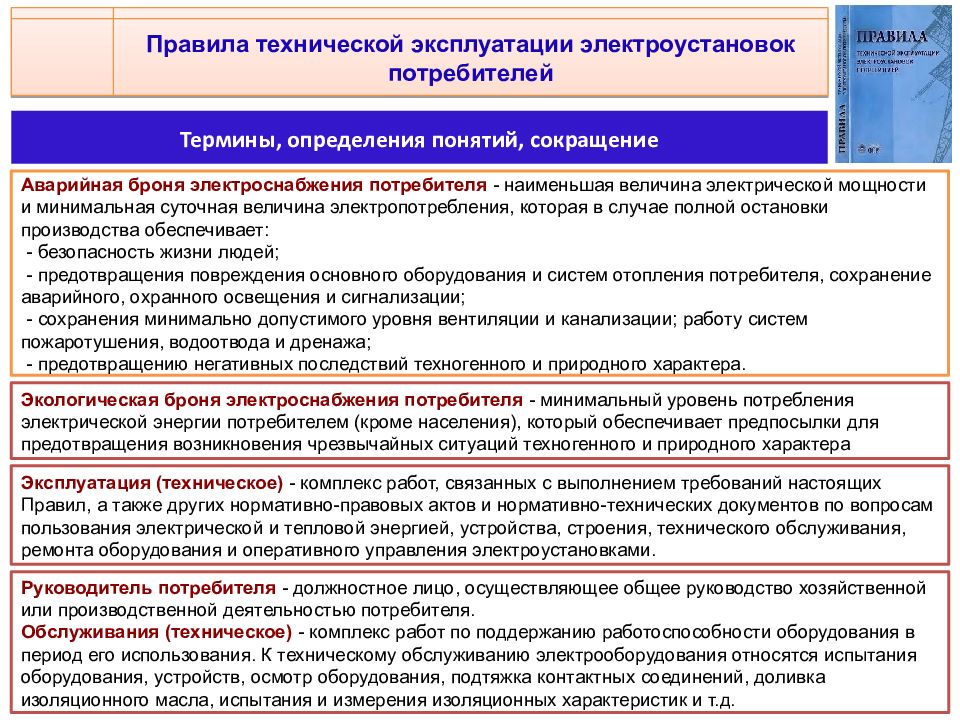

Правила технической эксплуатации электроустановок потребителей Аварийная броня электроснабжения потребителя - наименьшая величина электрической мощности и минимальная суточная величина электропотребления, которая в случае полной остановки производства обеспечивает: - безопасность жизни людей; - предотвращения повреждения основного оборудования и систем отопления потребителя, сохранение аварийного, охранного освещения и сигнализации; - сохранения минимально допустимого уровня вентиляции и канализации; работу систем пожаротушения, водоотвода и дренажа; - предотвращению негативных последствий техногенного и природного характера. Термины, определения понятий, сокращение Экологическая броня электроснабжения потребителя - минимальный уровень потребления электрической энергии потребителем (кроме населения), который обеспечивает предпосылки для предотвращения возникновения чрезвычайных ситуаций техногенного и природного характера Эксплуатация (техническое) - комплекс работ, связанных с выполнением требований настоящих Правил, а также других нормативно-правовых актов и нормативно-технических документов по вопросам пользования электрической и тепловой энергией, устройства, строения, технического обслуживания, ремонта оборудования и оперативного управления электроустановками. Руководитель потребителя - должностное лицо, осуществляющее общее руководство хозяйственной или производственной деятельностью потребителя. Обслуживания (техническое) - комплекс работ по поддержанию работоспособности оборудования в период его использования. К техническому обслуживанию электрооборудования относятся испытания оборудования, устройств, осмотр оборудования, подтяжка контактных соединений, доливка изоляционного масла, испытания и измерения изоляционных характеристик и т.д.
Правила технической эксплуатации электроустановок потребителей Оперативное управление - управление состоянием оборудования, при котором переключения в электроустановках могут выполняться только по распоряжению оперативных работников соответствующего (определенного) уровня и в заданной ими последовательности. Термины, определения понятий, сокращение Переключения простые - переключение, включающих не более четырех операций с коммутационными аппаратами в главной схеме электрических соединений или кругах релейной защиты, противоаварийной и режимной автоматики и не влияют на надежность работы энергосистемы. Переключения сложные - переключение, которые нуждаются (требуют) определенной последовательности и координации действий оперативных работников при операциях с коммутационными аппаратами, заземляющими разъединителями и устройствами релейной защиты, противоаварийной и режимной автоматики. Работники электротехнические - работники, должность или профессия которых связана с обслуживанием электроустановок, сдавшие экзамен по ПБЭЭП и имеют соответствующую группу по электробезопасности. Работники электротехнологические - работники, должность или профессия которых связана с эксплуатацией электротехнической части производственного оборудования, обязанности которых не касаются обслуживания его электропривода. Работники оперативные (дежурные) - работники, находящиеся на дежурстве в смене и допущенные к оперативному управлению и / или оперативных переключений. Текущий ремонт - ремонт, выполняемый для обеспечения или восстановления работоспособности изделия и состоит в замене и (или) восстановлении отдельных его частей.
Правила технической эксплуатации электроустановок потребителей Работники оперативно-производственные - производственные работники, прошедшие специальное обучение и подготовку по оперативного обслуживания в утвержденном объеме закрепленного за ними электрооборудования. Термины, определения понятий, сокращение Стажировка - приобретение лицом практического опыта выполнения производственных задач и обязанностей на рабочем месте предприятия после теоретической подготовки до начала самостоятельной работы под непосредственным руководством опытного специалиста. Дублирование - самостоятельное выполнение оперативным, оперативно-производственным работником (дублером) профессиональных обязанностей на рабочем месте под надзором опытного работника с обязательным прохождением противоаварийной и противопожарной тренировки. Специализированная организация - субъект хозяйственной деятельности, который проводит работы повышенной опасности или эксплуатацию машин, механизмов, оборудования повышенной опасности, определены Порядком выдачи разрешений на выполнение работ повышенной опасности и на эксплуатацию (применение) машин, механизмов, оборудования повышенной опасности Система технического обслуживания и ремонта - совокупность взаимосвязанных средств документации технического обслуживания, ремонта и исполнителей, необходимая для поддержания и восстановления качества изделий, входящих в эту систему. Инструктаж - доведение до работников содержания основных требований к организации эксплуатации электроустановок потребителей и правил безопасной эксплуатации электроустановок потребителей, анализ допущенных или возможных ошибок на рабочих местах лиц, инструктируют, углубление знаний и навыков безопасного выполнения работ по эксплуатации электроустановок потребителей и знаний правил пожарной безопасности.

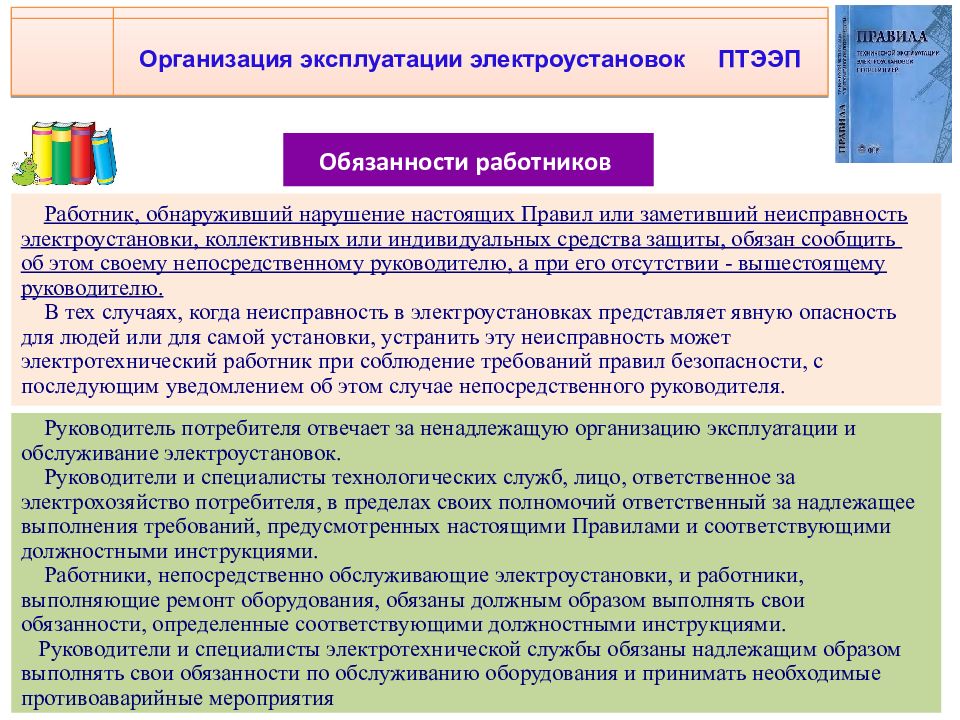

Организация эксплуатации электроустановок ПТЭЭП Обязанности работников Работник, обнаруживший нарушение настоящих Правил или заметивший неисправность электроустановки, коллективных или индивидуальных средства защиты, обязан сообщить об этом своему непосредственному руководителю, а при его отсутствии - вышестоящему руководителю. В тех случаях, когда неисправность в электроустановках представляет явную опасность для людей или для самой установки, устранить эту неисправность может электротехнический работник при соблюдение требований правил безопасности, с последующим уведомлением об этом случае непосредственного руководителя. Руководитель потребителя отвечает за ненадлежащую организацию эксплуатации и обслуживание электроустановок. Руководители и специалисты технологических служб, лицо, ответственное за электрохозяйство потребителя, в пределах своих полномочий ответственный за надлежащее выполнения требований, предусмотренных настоящими Правилами и соответствующими должностными инструкциями. Работники, непосредственно обслуживающие электроустановки, и работники, выполняющие ремонт оборудования, обязаны должным образом выполнять свои обязанности, определенные соответствующими должностными инструкциями. Руководители и специалисты электротехнической службы обязаны надлежащим образом выполнять свои обязанности по обслуживанию оборудования и принимать необходимые противоаварийные мероприятия
Организация эксплуатации электроустановок ПТЭЭП Требования к работникам и их подготовке Обслуживание установок электротехнологических процессов (электросварки, электролиза, электротермии и др.), грузоподъемных механизмов, ручных электрических машин, переносных и передвижных токоприемников, сложного энергонасыщенного производственно-технологического оборудования, при работе которого необходимо постоянно проводить технический надзор, изменение, корректировку ведения технологических режимов с помощью штатных средств регулирования электроаппаратуры, электроприводов, должны осуществлять специально подготовленные электротехнологические работники, имеющие навыки и знания для безопасного выполнения работ по техническому обслуживанию закрепленной за ними установки Работники, обслуживающие электроустановки потребителей или технологические процессы, основанные на использовании электрической энергии, должны иметь возраст более 18 лет. При приеме на работу, а также периодически во время работы состояние здоровья этих работников должен удостоверяться медицинским осмотром. Руководитель потребителя в соответствии с требованиями ГНД 34.12.102-2004 с учетом энергоемкости и состава энергетического оборудования должен утвердить соответствующие положения о специальной подготовке и обучении электротехнических и электротехнологических работников с вопросам технической эксплуатации электроустановок потребителей.
Организация эксплуатации электроустановок ПТЭЭП 1 Инструктажи; 2 Периодическое обучение в специализированных учебных заведениях (далее - СУЗ); 3 Ежегодное обучение на предприятии; 4 Специальную подготовку; 5 Стажировка; 6 Дублирование; 7 Противоаварийные тренировки. Формы обучения В процессе трудовой деятельности электротехнические и электротехнологические работники проходят в соответствии с требованиями такие формы обучения по технической эксплуатации электроустановок: Требования к работникам и их подготовке
Организация эксплуатации электроустановок ПТЭЭП После окончания стажировки и проверки знаний производственные работники допускаются к самостоятельной работы, а оперативные - к дублированию. Продолжительность дублирования на рабочем месте устанавливается решением комиссии по проверке знаний и зависит от квалификации работника и сложности оборудования, которое он обслуживать, и длится не менее шести смен Работник, имеющий стаж по специальности не менее трех лет, который переходит из одного рабочего места на другое, и при этом характер его работы и тип оборудования, на котором он будет работать, не изменяются освобождается от прохождения стажировки. Продолжительность стажировки работника устанавливается индивидуально в зависимости от полученного образования, специальности, опыта работы, занимаемой должности. Требования к работникам и их подготовке
Организация эксплуатации электроустановок ПТЭЭП Противоаварийные тренировки на рабочих местах и необходимость отрабатывать способы и приемы предотвращения нарушений в работе оборудования и быстрой ликвидации неисправностей и аварий должны проходить оперативные и оперативно-производственные работники потребителя один раз в квартал. Эти тренировки проводятся под руководством лица, ответственного за электрохозяйство потребителя. Работники, не прошедшие в установленные сроки обучения по вопросам технической эксплуатации электроустановок потребителей и обязательных для них медицинских осмотров, к проверки знаний не допускаются. Результаты проверки знаний по технической эксплуатации электроустановок потребителей заносятся в журнал проверки знаний и подписываются всеми членами комиссии по проверке знаний. Требования к работникам и их подготовке

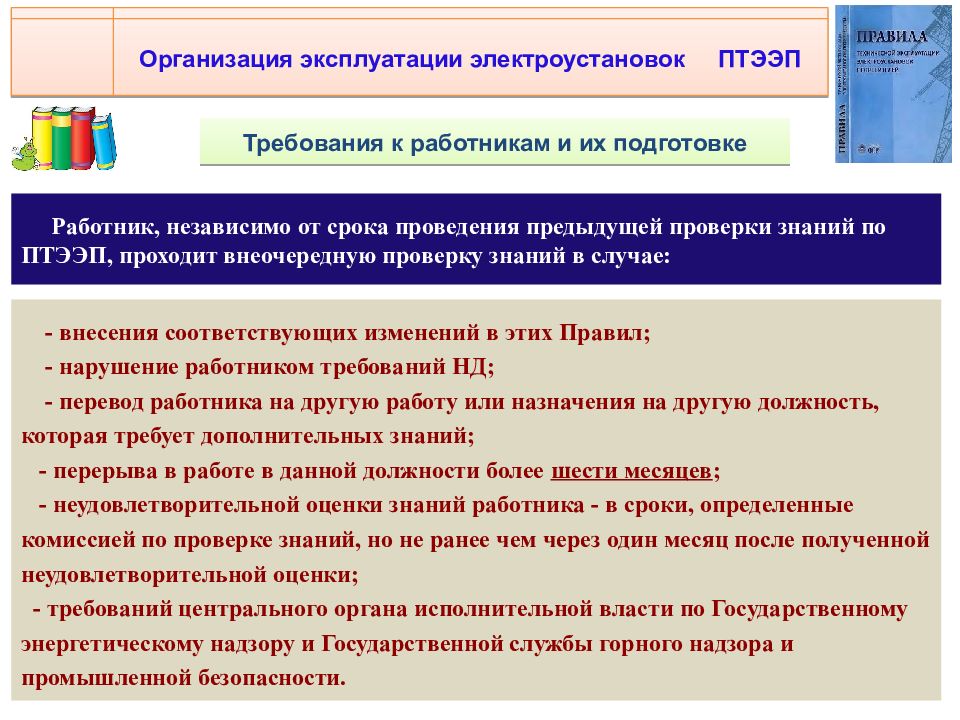

Организация эксплуатации электроустановок ПТЭЭП Требования к работникам и их подготовке Работник, независимо от срока проведения предыдущей проверки знаний по ПТЭЭП, проходит внеочередную проверку знаний в случае: - внесения соответствующих изменений в этих Правил; - нарушение работником требований НД; - перевод работника на другую работу или назначения на другую должность, которая требует дополнительных знаний; - перерыва в работе в данной должности более шести месяцев ; - неудовлетворительной оценки знаний работника - в сроки, определенные комиссией по проверке знаний, но не ранее чем через один месяц после полученной неудовлетворительной оценки; - требований центрального органа исполнительной власти по Государственному энергетическому надзору и Государственной службы горного надзора и промышленной безопасности.
Организация эксплуатации электроустановок ПТЭЭП Требования к работникам и их подготовке Проверку знаний по вопросам технической эксплуатации электроустановок потребителей проводят: у лица, ответственного за электрохозяйство потребителя, лица, которое будет ее замещать при отсутствии, и других работников – центральная комиссия при участии в комиссиях представителя центрального органа исполнительной власти по государственному энергетического надзора у лиц, ответственных за электрохозяйство соответствующего структурного подразделения потребителя - центральная комиссия потребителя по проверке знаний или комиссия по проверке знаний отдельном структурном подразделении потребителя с участием в указанных комиссиях лица, ответственного за электрохозяйство потребителя (главный энергетик, его заместитель) Проведение проверки знаний у лиц, ответственных за электрохозяйство потребителей, допускается в комиссии другого предприятия с аналогичными производственными процессами или юридического лица, являющегося учредителем потребителя.
Организация эксплуатации электроустановок ПТЭЭП Техническая документация Для обеспечения надлежащего обслуживания и эксплуатации электроустановок у потребителя должна быть следующая техническая документация: 1 Технические условия на присоединение к электрическим сетям и справка об их выполнении, выдана владельцем электрических сетей; 2 Утвержденная проектная документация (чертежи, пояснительные записки и др.) со всеми изменениями; 3 Акты приемки скрытых работ; 4 Акты испытаний и наладки электроустановок; 5 Акты приемки электроустановок в эксплуатацию, исполнительные схемы первичных и вторичных электрических соединений; 6 Акты разграничения электрических сетей по балансовой принадлежности и эксплуатационной ответственности между потребителем и энергоснабжающей организацией; 7 Технические паспорта основного электрооборудования, зданий и сооружений объектов, сертификаты на электрооборудование и материалы, подлежащие сертификации;
Организация эксплуатации электроустановок ПТЭЭП Техническая документация В должностных инструкциях должны быть указаны: - НД, регламентирующие порядок технической эксплуатации электроустановок потребителей; - перечень инструкций по эксплуатации электроустановок, охраны труда, пожарной безопасности, схем и устройств электрооборудования, знание которых обязательны для лица, занимающего соответствующую должность; - требования к работнику относительно группы по ПБЭЭП; - сроки проверки знаний ; - права, обязанности и ответственность работника; - производственные (служебные) взаимоотношения с должностными лицами высокого уровня, подчиненными и другими. В случае изменения состояния, условий эксплуатации или состава электроустановок в инструкции вносятся соответствующие изменения. С этими изменениями под роспись и с записью в журнале инструктажа знакомятся работники, для которых обязательно знание указанных инструкций. На каждом производственном участке, в цехе должен быть комплект необходимых инструкций по утвержденному перечню. Полный комплект инструкций должен храниться у лица, ответственного за электрохозяйство цеха или участка, а необходимый комплект – у работника на рабочем месте. Инструкции пересматриваются не реже одного раза в 3 года. Содержание должностных инструкций
Организация эксплуатации электроустановок ПТЭЭП Техническая документация - оперативную схему или схему-макет; - оперативный журнал; - бланки нарядов-допусков на выполнение работ в электроустановках; - бланки переключений; - перечень сложных переключений; - перечень инвентарных средств защиты; - журнал дефектов и неполадок на электроустановках; - журнал заявок на вывод в ремонт электрооборудования; - журнал показаний средств измерительной техники и электросчетчиков; - журнал учета потребления электрической энергии, получасовых измерений нагрузки в часы максимума энергоснабжающей организации; - перечень работ, выполняемых в порядке текущей эксплуатации; - журнал учета инструктажей; - журнал учета противоаварийных тренировок и противопожарных тренировок; На рабочих местах оперативных работников в зависимости от структуры управления электрохозяйством, особенностей условий производства (на подстанциях, в РУ или помещениях, отведенных для работников, обслуживающих электроустановки) необходимо вести такую документацию:
Организация эксплуатации электроустановок ПТЭЭП Техническая документация - журнал устройств релейной защиты, автоматики и телемеханики и карты их уставок (в том числе частотной разгрузки); - журнал учета работ по нарядам и распоряжениям; комплект производственных инструкций, инструкций по охране труда и пожарной безопасности; - журнал выдачи и возврата ключей от помещений с электроустановками; - список электроустановок, находящихся в оперативном управлении и / или ведении - оперативных работников высшего уровня; - положение о порядке взаимоотношений с оперативными работниками энергоснабжающей организации; - имеющие право оформлять распоряжения и наряды на выполнение работ; - имеют право единоличного осмотра электроустановок и электротехнической части технологического электрооборудования; - имеют право давать оперативные распоряжения и вести оперативные переговоры (руководящие дежурные работники в смене); - которые имеют право выполнять оперативные переключения; - ответственных оперативных работников энергоснабжающей организации; - имеют право допускающим, руководителем работ, надзиратель членом бригады; - допущенных к проверке подземных сооружений на наличие газа. списки работников:
Организация эксплуатации электроустановок ПТЭЭП Техническая документация - инструкция о порядке действия работников в случае возникновения аварийных и чрезвычайных ситуаций, а также пожаров; - информация энергоснабжающей организации об установлении предельных величин потребления электрической энергии и мощности, а также графики ограничения и аварийного отключение потребителей; - утвержденный в установленном порядке перечень мероприятий по снижению нагрузки в часы контроля максимума электрической мощности; - разработаны и утверждены регулировочные мероприятия по снижению потребления электрической энергии и мощности для обеспечения установленных режимов электропотребления в соответствии доведенных графиками ограничения; - документы по допустимым на рабочем месте параметров факторов производственной среды: микроклимата, шума, освещенности, уровней электромагнитных полей и т.п. согласно государственными нормами. Кроме того, на рабочем месте оперативных работников должны быть:
Организация эксплуатации электроустановок ПТЭЭП Принятие электроустановок в эксплуатацию и порядок их подключения к электрической сети Разработаны эксплуатационные инструкции и оперативные схемы, техническая документация; До принятия электроустановок в эксплуатацию должны быть: Эксплуатационные (электротехнические и электротехнологические ) работники, прошедшие соответствующее обучение и проверку знаний или руководителями которых заключен договор о предоставлении услуг по обслуживанию электроустановок с энергоснабжающей или специализированной организацией; Подготовлены запасные части и материалы, испытанные защитные средства и инструмент; 1 2 3

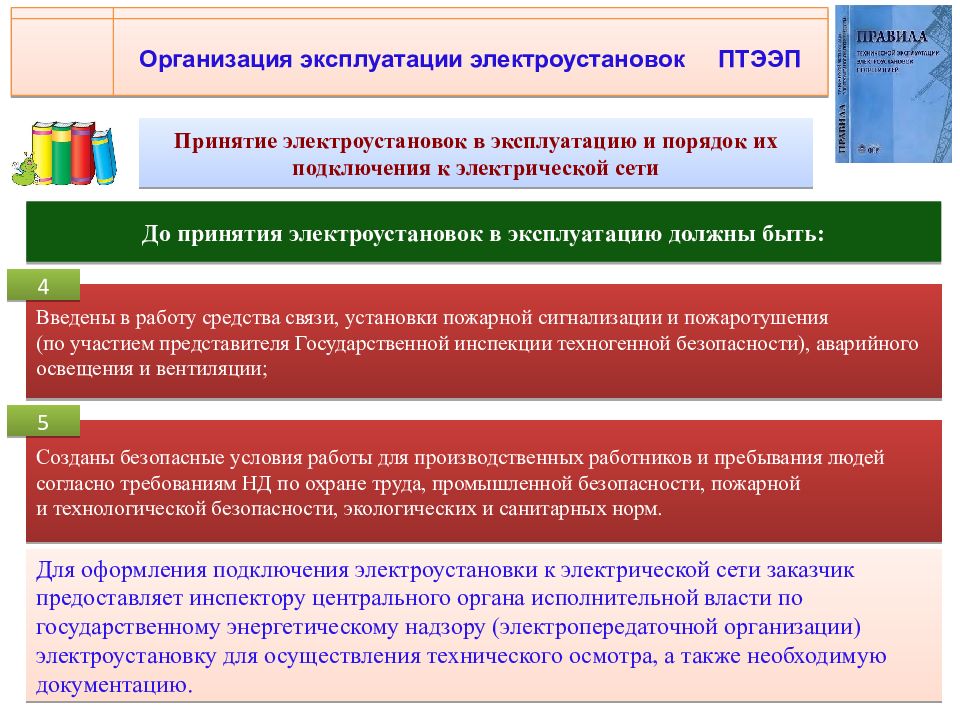

Организация эксплуатации электроустановок ПТЭЭП Принятие электроустановок в эксплуатацию и порядок их подключения к электрической сети До принятия электроустановок в эксплуатацию должны быть: Введены в работу средства связи, установки пожарной сигнализации и пожаротушения (по участием представителя Государственной инспекции техногенной безопасности), аварийного освещения и вентиляции; Созданы безопасные условия работы для производственных работников и пребывания людей согласно требованиям НД по охране труда, промышленной безопасности, пожарной и технологической безопасности, экологических и санитарных норм. Для оформления подключения электроустановки к электрической сети заказчик предоставляет инспектору центрального органа исполнительной власти по государственному энергетическому надзору (электропередаточной организации) электроустановку для осуществления технического осмотра, а также необходимую документацию. 5 4

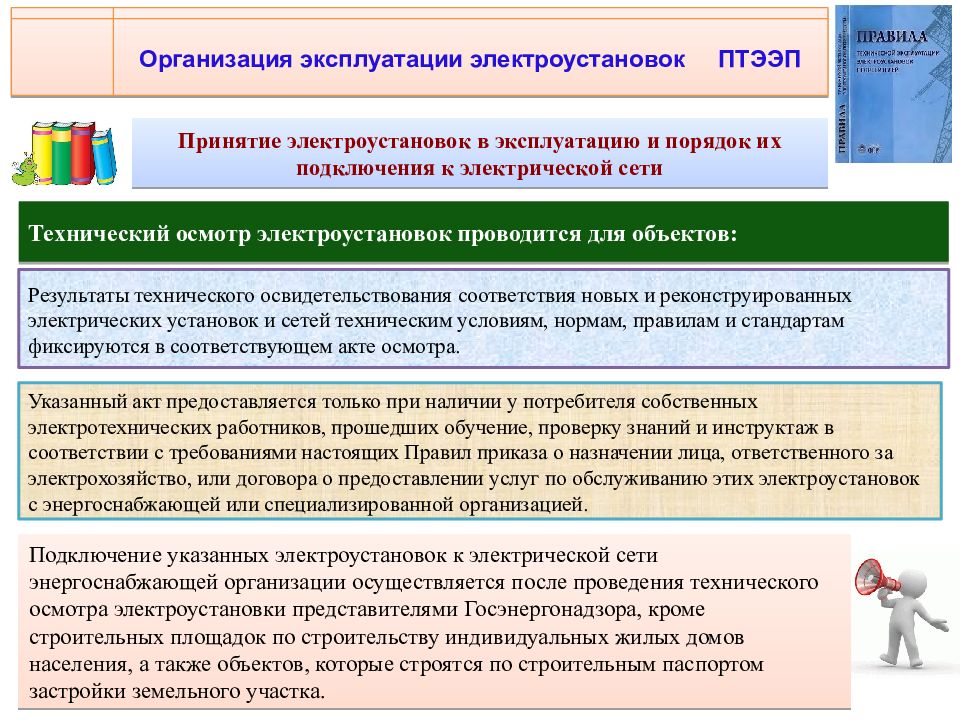

Организация эксплуатации электроустановок ПТЭЭП Принятие электроустановок в эксплуатацию и порядок их подключения к электрической сети Технический осмотр электроустановок проводится для объектов: Напряжением выше 1 кВ или предназначенных для питания токоприемников I категории надежности электроснабжения и ее особой группы - представителями центрального органа исполнительной власти по государственному энергетическому надзору и Государственной службы горного надзора и промышленной безопасности; Напряжением до 1 кВ II и III категорий по надежности электроснабжения – представителем энергоснабжающей организации. При техническом осмотре заказчик предоставляет проектную и техническую документацию, акты выполненных работ и другие материалы в необходимом объеме, а также протокол проверки знаний и распорядительный документ о назначении лица, ответственного за электрохозяйство потребителя, или договор об обслуживании электроустановок специализированной организацией. 1 2
Организация эксплуатации электроустановок ПТЭЭП Принятие электроустановок в эксплуатацию и порядок их подключения к электрической сети Технический осмотр электроустановок проводится для объектов: Результаты технического освидетельствования соответствия новых и реконструированных электрических установок и сетей техническим условиям, нормам, правилам и стандартам фиксируются в соответствующем акте осмотра. Указанный акт предоставляется только при наличии у потребителя собственных электротехнических работников, прошедших обучение, проверку знаний и инструктаж в соответствии с требованиями настоящих Правил приказа о назначении лица, ответственного за электрохозяйство, или договора о предоставлении услуг по обслуживанию этих электроустановок с энергоснабжающей или специализированной организацией. Подключение указанных электроустановок к электрической сети энергоснабжающей организации осуществляется после проведения технического осмотра электроустановки представителями Госэнергонадзора, кроме строительных площадок по строительству индивидуальных жилых домов населения, а также объектов, которые строятся по строительным паспортом застройки земельного участка.
Организация эксплуатации электроустановок ПТЭЭП Технический контроль, обслуживание и ремонт электроустановок Периодичность контроля устанавливает лицо, ответственное за электрохозяйство. По результатам контроля должны составляться соответствующие документы (акты осмотра, акты и протоколы испытаний и измерений). Кроме того, результаты контроля должны фиксироваться в оперативном журнале, журнале дефектов и неполадок на электроустановках. Контроль технического состояния электроустановок должен проводиться оперативным и оперативно-производственными работниками потребителя, которые прошли соответствующую подготовку и допущены к выполнению подобных работ. У потребителя должен быть организован контроль технического состояния путем осмотров, экспертного обследования (технического диагностирования) электроустановок, оборудования, зданий и сооружений. Контроль должен быть как постоянным, так и периодическим. По истечении установленного технической документацией срока эксплуатации электроустановки должны подвергаться экспертному обследованию с целью определения остаточного ресурса и возможности его обновления в соответствии с Порядком проведения осмотра, испытания и экспертного обследования (технического диагностирования) машин, механизмов, оборудования повышенной опасности
Организация эксплуатации электроустановок ПТЭЭП - изучение эксплуатационных, конструкторских (проектных) и ремонтных документов; - анализ условий и режимов эксплуатации; - разработка и согласование программы работ по экспертному обследованию; - проведения осмотра; - проведения неразрушающего контроля; При экспертном обследовании (техническом диагностировании) электроустановок проводятся: - определение механических характеристик, химического состава материалов, проведения металлографических исследований, испытания на прочность и других видов испытаний, исследования в напряженно-деформированном состоянии и выбора критериев предельного технического состояния, если это предусмотрено нормативно-правовыми актами по охране труда или организационно-методическими или эксплуатационными документами; - осуществление расчетно-аналитических процедур оценки и прогнозирования технического состояния, включающие расчет режимов работы; - определение остаточного ресурса оборудования. Технический контроль, обслуживание и ремонт электроустановок

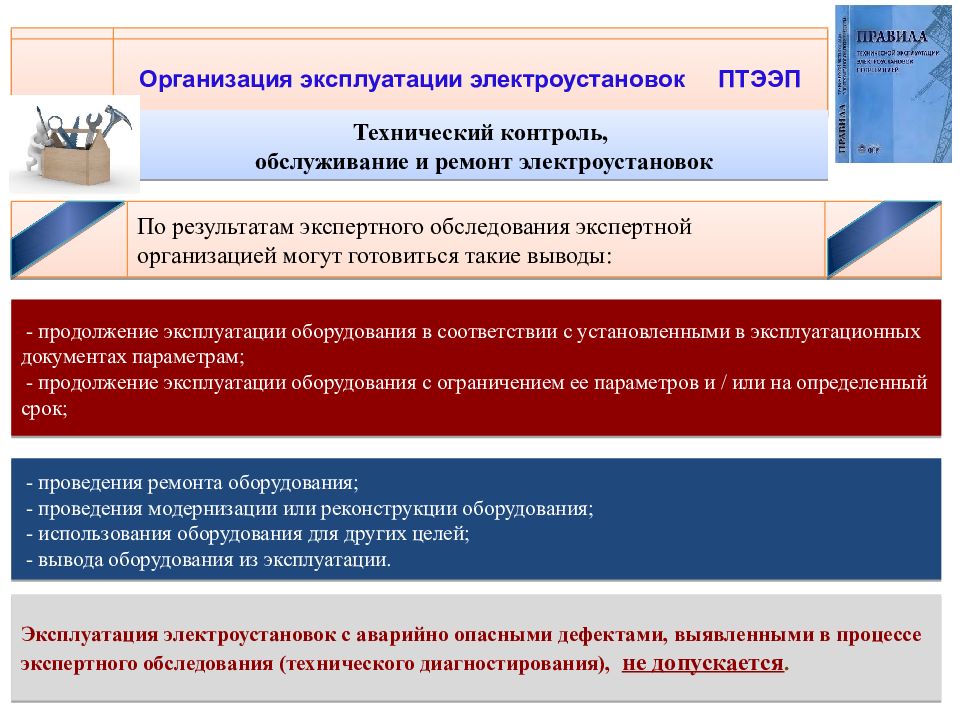

Организация эксплуатации электроустановок ПТЭЭП - продолжение эксплуатации оборудования в соответствии с установленными в эксплуатационных документах параметрам; - продолжение эксплуатации оборудования с ограничением ее параметров и / или на определенный срок; По результатам экспертного обследования экспертной организацией могут готовиться такие выводы: - проведения ремонта оборудования; - проведения модернизации или реконструкции оборудования; - использования оборудования для других целей; - вывода оборудования из эксплуатации. Эксплуатация электроустановок с аварийно опасными дефектами, выявленными в процессе экспертного обследования (технического диагностирования), не допускается. Технический контроль, обслуживание и ремонт электроустановок
Организация эксплуатации электроустановок ПТЭЭП У потребителя должна действовать система ТОР оборудования электрохозяйства, направлена на обеспечение надежной и безопасной его работы. Срок технического обслуживания и ремонта определяется настоящими Правилами, действующими отраслевыми нормами, инструкциями предприятий-производителей. Увеличение или уменьшение периодичности и увеличение продолжительности ремонта по сравнению с нормативными сроками допускают в зависимости от состояния электроустановок, соответствующего технического обоснования и по результатам контроля основных эксплуатационных характеристик оборудования. Технический контроль, обслуживание и ремонт электроустановок Графики ремонтов, технического обслуживания и их объемы определяются ежегодными планами, которые подписываются лицом, ответственным за электрохозяйство, и утверждаются руководителем потребителя. Указанные графики могут составляться на основе проведенного диагностирования технического состояния электроустановок.
Организация эксплуатации электроустановок ПТЭЭП Система технического обслуживания и ремонта – ТОР Технический контроль, обслуживание и ремонт электроустановок Электроустановки после предварительного принятия из капитального ремонта проверяются в работе под нагрузкой в сроки, указанные предприятием-изготовителем, но не менее 24 часов. При отсутствии дефектов в работе в течение этого времени они принимаются в эксплуатацию. Если при проверке обнаружены дефекты, мешающие работе электроустановок, ремонт считается законченным до их устранения и перепроверки под нагрузкой в течение 24 часов. Работы, выполненные во время капитального и текущего ремонтов, принимаются по акту выполненных работ, к которому должна быть приложена техническая документация по ремонту. Указанные акты со всеми приложениями хранятся в паспортах оборудования.
Управление электрохозяйством. Оперативное управление Независимо от форм собственности и ведомственной принадлежности у потребителя должна быть создана система оперативного управления собственным электрохозяйством. Система оперативного управления электрохозяйством потребителя должна быть организована по иерархической структуре, предусматривающей распределение функций оперативного управления с различными уровнями управления, а также подчиненность работников низших уровней оперативного управления высшим. Для потребителя с высоким уровнем оперативного управления, в зависимости от существующей схемы электроснабжения, есть оперативные службы электропередающих организаций (основного потребителя, электростанции). Для работы в сфере оперативного управления электрохозяйством потребителя должны привлекаться высококвалифицированные работники, которым необходимо пройти соответствующее обучение и проверку знаний на право выполнения этих работ Распоряжение дежурных работников высшего уровня оперативного управления по вопросам, входящих в их компетенцию, являются обязательными для выполнения работниками низшего уровня оперативного управления.
Управление электрохозяйством. Оперативное переключение В электроустановках напряжением выше 1 кВ переключения проводятся: 1 Без бланков переключений - в случае выполнения простых переключений и при наличии действующих блокировочных устройств, в полном объеме невозможным ошибочные операции с выключателями, отделителями, короткозамыкателями, разъединителями и заземляющими ножами при проведении переключений; 2 По бланку переключений - при отсутствии блокировочных устройств или их неисправности, выполнения блокировки не в полном объеме, а также во время проведения сложных переключений. При ликвидации аварий переключения осуществляют без бланков переключений, выполняя последовательно все операции под контролем дежурного оперативного работника, который является старшим в смене по должности, с последующей записью в оперативном журнале. Бланки переключений должны быть пронумерованы. Использованные и испорченные бланки хранят в установленном порядке, но не менее десяти суток В электроустановках напряжением до 1 кВ переключения осуществляются без составления бланков переключений, но с записью в оперативном журнале. Все сложные переключения должны выполнять, как правило, два работника: один непосредственно выполняет переключение, а второй - контролирует правильность выполнения и последовательность операций.
Электрооборудование и электроустановки общего назначения Воздушные линии электропередачи и токопроводы Требования этого подраздела распространяются на ВЛ напряжением до 150 кВ и воздушные токопроводы напряжением до 35 кВ включительно переменного и постоянного тока, обслуживаемых потребителями. При эксплуатации ВЛ должны быть организованы периодические и внеочередные осмотры. График периодических осмотров утверждает лицо, ответственное за электрохозяйство. Периодичность осмотра каждой ВЛ по всей длине должна быть не реже одного раза в год. Капитальный ремонт ВЛ необходимо выполнять в зависимости от ее технического состояния по утвержденному графику ремонта. Капитальный ремонт ВЛ на деревянных опорах необходимо проводить не реже одного раза на пять лет, ВЛ на металлических и железобетонных опорах - не реже одного раза в десять лет. При эксплуатации ВЛ и токопроводов необходимо проводить их техническое обслуживание, ремонт и аварийно-восстановительные работы, направленные на обеспечение их надежной работы, проводить контроль параметров электромагнитных полей в соответствии с требованиями этих Правил.
Электрооборудование и электроустановки общего назначения. Кабельные линии Требования настоящей главы распространяются на КЛ напряжением от 0,4 кВ до 35 кВ. Бирки должны быть стойкими к воздействию окружающей среды. Бирки нужно закреплять по всей длине КЛ через каждые 50 м на открыто проложенных кабелях, а также на поворотах трассы и в местах прохождения кабелей через огнестойкие перегородки и перекрытия (с обеих сторон). Каждая КЛ должна иметь документацию, которая оформлена отдельным делом (паспорт), соответствующий диспетчерский номер и название. Открыто проложенные кабели, а также все кабельные муфты должны иметь бирки с обозначениями: - на конце и в начале линий на бирках должны быть указаны марка кабеля, напряжение, сечение, номера или наименования линий ; - на бирках соединительных муфт - номер муфты, дата монтажа.
Электрооборудование и электроустановки общего назначения. Кабельные линии Расположение в кабельных помещениях каких-либо временных и вспомогательных сооружений (мастерских, инструментальных, кладовых и т.д.), а также хранение в них каких-либо материалов и оборудования запрещаются. Туннели, коллекторы, каналы и другие кабельные сооружения необходимо содержать в чистоте. Металлическую не оцинкованную броню кабелей, проложенных в кабельных сооружениях, и металлические конструкции с не металлизированные покрытием, на которых проложены кабели, необходимо периодически покрывать негорючими антикоррозионными лаками и красками. Кабельные сооружения, в которые попадает вода, должны быть оборудованы средствами для отвода грунтовых и поверхностных вод. Осмотр туннелей (коллекторов), шахт и каналов на подстанциях с постоянным оперативным обслуживанием необходимо проводить не реже одного раза в месяц, осмотр этих сооружений на подстанциях без постоянного оперативного обслуживания - за инструкциями в сроки, установленные лицом, ответственным за электрохозяйство.
Электрооборудование и электроустановки общего назначения. Распределительные установки и подстанции Требования настоящей главы распространяются на РУ и подстанции потребителей напряжением от 0,38 кВ до 150 кВ. В помещениях РУ окна должны быть всегда закрыты, а отверстия в перегородках между аппаратами, содержащими масло, заложенные негорючим материалом. Помещение РУ потребителя, имеющее оборудование, которое находится под напряжением или на которое может быть подано напряжение, а также помещение сторонних организаций, которые прилегают к этим помещениям, должны быть изолированы от остальных и иметь отдельный выход, который запирается на замок.
Электрооборудование и электроустановки общего назначения. Распределительные установки и подстанции Кабельные каналы и наземные кабельные лотки ОРУ и ЗРУ должны быть закрыты негорючими плитами с пределом огнестойкости в соответствии с требованиями ПУЭ и строительных норм. Места выхода кабелей из кабельных каналов, с этажей и переходы между кабельными отсеками должны быть уплотнены огнеупорным материалом. Покрытие пола помещений подстанций должно быть таким, чтобы исключалась возможность образования цементной пыли. Щитовые РУ и оборудование должны быть окрашенные в светлые тона. Туннели, подвалы, каналы должны содержаться в чистоте, а дренажные устройства должны обеспечивать беспрепятственный отвод воды. Для предотвращения попадания в помещение РУ животных и птиц все отверстия и проемы в наружных стенах закрывают сетками или уплотняют.
Электрооборудование и электроустановки общего назначения. Распределительные установки и подстанции Температура воздуха внутри помещений ЗРУ в летний период не должна превышать 40°C. В случае ее превышения должны быть приняты меры для снижения температуры оборудования или охлаждения окружающего воздуха. За температурой разъемных соединений шин в РУ должен быть организован контроль соответствии с графиком, утвержденным лицом, ответственным за электрохозяйство. Оборудования РУ необходимо периодически очищать от пыли и грязи. Сроки проведения технического обслуживания РУ и очистки ее оборудование устанавливаются лицом, ответственным за электрохозяйство, с учетом местных условий. Уборка помещений РУ, очистки электрооборудования и проведения его технического обслуживанию допускаются работники с соблюдением правил безопасности.
Электрооборудование и электроустановки общего назначения. Распределительные установки и подстанции - на объектах с постоянным дежурством работников - не реже чем один раз в сутки ; - в темное время суток для выявления разрядов, коронования - не реже одного раза в месяц ; - на объектах без постоянного дежурства работников - не реже одного раза в месяц, а в трансформаторных и распределительных пунктах - не реже одного раза в 6 месяцев. При неблагоприятной погоде (сильный туман, мокрый снег, гололедица и др.) или сильного загрязнении на ОРУ, а также после отключения электрооборудования защитами от КЗ должны быть организованы дополнительные осмотры. Обо всех замеченных неисправностях должны быть сделаны записи в журнале дефектов и неполадок оборудования, и, кроме того, о неисправности должна быть сообщена лицо, ответственное за электрохозяйство. Обнаруженные неисправности необходимо устранить в кратчайшие сроки. Осмотр РУ без отключения напряжения необходимо проводить:
Электрооборудование и электроустановки общего назначения. Распределительные установки и подстанции РУ на напряжение 1 кВ и выше должны быть оборудованы блокировочными устройствами, исключающими ошибочные операции разъединителями, отделителей, короткозамыкателей, выкатными тележками КРУ и заземляющими ножами. Блокировочные устройства, кроме механических, должны быть постоянно опломбированы. На рабочем месте оперативного работника должен быть полный перечень блокировочных устройств, которые должны быть опломбированы. Опломбирования блокировочных устройств производится работниками служб РЗАиТ, обслуживающих эти устройства В РУ должны храниться однолинейные первичные схемы электрических соединений, нормального режима, переносные заземления, защитные средства, первичные средства пожаротушения (нужное количество первичных средств пожаротушения и их виды определяются в соответствии с НАПБ 01.001-2004 и ВС по вопросам пожарной безопасности), а также противогазы, респираторы и средства для оказания доврачебной помощи пострадавшим от несчастных случаев. Хранение посторонних вещей и запасных частей в помещениях РУ запрещается.
Электрооборудование и электроустановки общего назначения. Силовые трансформаторы и масляные реакторы На дверях трансформаторных пунктов и камер снаружи и внутри должны быть указаны подстанционные номера трансформаторов, а с внешней стороны нанесены еще и предупредительные знаки в соответствии с требованиями соответствующих НД. На баках трансформаторов и реакторов наружной установки должны быть указаны станционные (подстанционные) номера. Трансформаторы и реакторы наружной установки должны быть окрашены в светлые цвета краской без металлических добавок, стойкой к атмосферным воздействиям и воздействию масла. Для обеспечения длительной и надежной эксплуатации трансформаторов (реакторов) необходимо обеспечить: - соблюдение допустимых температурных и нагрузочных режимов, уровня напряжения; - соблюдение характеристик изоляции и трансформаторного масла в пределах установленных норм; - содержание в исправном состоянии устройств охлаждения, регулирования напряжения, защиты масла и т.п..
Электрооборудование и электроустановки общего назначения. Силовые трансформаторы и масляные реакторы Параллельная работа трансформаторов допускается при следующих условиях: группы соединений обмоток одинаковы; соотношение мощностей трансформаторов не более 1:3; коэффициенты трансформации отличаются не более чем на плюс 0,5% и не менее чем на минус 0,5%; напряжения КЗ отличаются не более чем на плюс 10% и не менее чем на минус 10% среднеарифметического значения напряжений КЗ трансформаторов включаются на параллельную работу; проведено фазировки обмоток трансформаторов. Для выравнивания нагрузки между параллельно работающими трансформаторами с различными напряжениями КЗ допускается в небольших пределах изменять коэффициент трансформации путем переключения ответвлений при условии, что ни один из трансформаторов не будет перегружен. Резервные трансформаторы должны содержаться в состоянии постоянной готовности к включению в работу. Допускается параллельная работа трансформаторов (автотрансформаторов) при условии, что ни одна из обмоток не будет нагружена током, превышающим допустимое значение силы тока для данной обмотки.
Электрооборудование и электроустановки общего назначения. Силовые трансформаторы и масляные реакторы - в электроустановках с постоянным дежурством работников - один раз в сутки; - в электроустановках без постоянного дежурства работников - не реже одного раза в месяц, а в трансформаторных пунктах - не реже одного раза в шесть месяцев. Осмотр трансформаторов (без их отключения) проводят в следующие сроки:
Электрооборудование и электроустановки общего назначения. Электрические двигатели На коммутационных аппаратах (выключателях, контакторах, магнитных пускателей, пускорегулирующих устройствах, предохранителях и т.п.) должны быть нанесены надписи, указывающие, к которому электродвигателя они принадлежат. На электродвигателях и механизмах, которые они приводят в действие, должны быть нанесены стрелки, указывающие направление вращения их подвижных частей, а также надписи с названием агрегата, к которому они принадлежат. Плавкие вставки предохранителей должны быть калиброваны с указанием на клейме номинального силы тока вставки. Клеймо ставится предприятием-изготовителем или электротехнической лабораторией. Применять некалиброванные плавкие вставки запрещается.
Электрооборудование и электроустановки общего назначения. Электрические двигатели Электродвигатели с короткозамкнутым ротором допускается запускать из холодного состояния два раза подряд, из горячего - один раз, если инструкция предприятия-изготовителя не предусматривает большего количества пусков. Следующие пуски допускаются после их охлаждения в течение времени, обусловленного инструкцией предприятия-изготовителя для соответствующего типа электродвигателя. Повторные включения электродвигателей в случае их отключения основными защитами допускаются после обследования, проведения контрольных измерений сопротивления изоляции и проверки исправности защит. Для электродвигателей ответственных механизмов, не имеющих резерва, допускается одно повторное включение после действия основных защит по результатам внешнего осмотра двигателя. Следующее включение электродвигателей в случае действия резервных защит до выяснения причин отключения запрещено.
Электрооборудование и электроустановки общего назначения. Заземляющие устройства Заземляющие устройства электроустановок должны соответствовать требованиям обеспечения защиты людей от поражения электрическим током, защиты электроустановок, а также обеспечения эксплуатационных режимов работы. Все металлические части электрооборудования напряжением свыше 1 кВ, при нормальных режимах не находятся под напряжением, должны быть заземлены, а в электроустановках на напряжение до 1 кВ - присоединены При сдаче в эксплуатацию заземляющих устройств электроустановок монтажной организацией должны быть предоставлены: - утверждена проектно-техническая документация на заземляющие устройства; - исполнительные схемы заземляющих устройств, включая для электроустановок на напряжение до 1 кВ схемы уравнивания потенциалов; - основные параметры элементов заземлителей и защитных проводников (материал, профиль, линейные размеры); - акты выполнения скрытых работ; - протоколы приемо-сдаточных испытаний.
Электрооборудование и электроустановки общего назначения. Для определения технического состояния заземляющего устройства необходимо периодически осуществлять: - внешний осмотр видимой части заземляющего устройства, а для электроустановок на напряжение до 1 кВ - и системы уравнивания потенциалов; - проверку цепи между заземлителем и заземляющими элементами, между главной заземляющей шиной (ГЗШ) и ведущими частями системы уравнивания потенциалов (отсутствие обрывов и неудовлетворительных контактов в проводниках, надежность соединений природных заземлителей ); - измерения значения сопротивления заземляющего устройства; - выборочное вскрытие грунта для осмотра элементов заземляющего устройства, размещены в земле; - измерения значения удельного сопротивления грунта для опор линий электропередачи напряжением выше 1 кВ; - измерение значения напряжения прикосновения в электроустановках, заземляющее устройство которых выполнено по нормам на напряжение прикосновения; - проверку пробивных предохранителей в электроустановках напряжением до 1 кВ с изолированной нейтралью ; - измерение значения полного сопротивления петли "фаза-ноль" или силы тока однофазного замыкания на открытую проводящую часть или на защитный проводник в электроустановках на напряжение до 1 кВ с глухозаземленной нейтралью. При необходимости должны приниматься меры по доведению параметров заземляющих устройств к нормативным. Заземляющие устройства
Электрооборудование и электроустановки общего назначения. На каждый заземляющее устройство, находящиеся в эксплуатации, должен быть паспорт, который содержит: - дату ввода в эксплуатацию; - исполнительную схему заземления; - основные технические характеристики; - данные о результатах проверок состояния устройства; - ведомость осмотров и выявленных дефектов; - характер ремонтов и изменений, внесенных в это устройство. Заземляющие устройства Визуальный осмотр видимой части заземляющего устройства должно проводиться по графику осмотра электрооборудования, установленным лицом, ответственным за электрохозяйство. Осмотры заземлителей с выборочным вскрытием грунта в местах наибольшего влияния коррозии должны проводиться в соответствии с графиками, утвержденными лицом, ответственным за электрохозяйство, но не реже одного раза в 12 лет. Для заземлителей, подверженных интенсивной коррозии, по решению лица, ответственного за электрохозяйство, может быть установлена более частая периодичность выборочного раскрытия почвы. О результатах осмотра, обнаруженные неисправности и принятые меры по их устранению необходимо сделать соответствующие записи в оперативный журнал и паспорте заземляющего устройства.
Электрооборудование и электроустановки общего назначения. Выборочная проверка со вскрытием грунта должна проводиться: - на подстанциях - вблизи нейтралей силовых трансформаторов и автотрансформаторов, короткозамыкателей, шунтирующих реакторов, заземляющих вводов дугогасительных реакторов, разрядников, ОПН; - на ВЛ - у 2% опор с заземлителями. Измерения значения сопротивления заземляющих устройств необходимо осуществлять: - после монтажа, переоборудования и ремонта этих устройств на электростанциях, подстанциях и линиях электропередачи; - в случае выявления на тросовых опорах ВЛ напряжением 110 - 150 кВ следов перекрытия или разрушения изоляторов электрической дугой; - на подстанциях - не реже одного раза в 12 лет; - на опорах с разъединителями, защитными промежутками, разрядниками (ОПН), на опорах с повторными заземлениями PEN-проводника и опорах с заземлителями, предназначенными для защиты от грозовых перенапряжений, - не реже одного раза в 6 лет; - выборочно в 2% железобетонных и металлических опор в населенной местности, на участках с самыми агрессивными почвами - не реже одного раза в 12 лет. Измерение следует выполнять в периоды наибольшего высыхания почвы. Заземляющие устройства
Электрооборудование и электроустановки общего назначения. Заземляющие устройства Измерения значения напряжения прикосновения должна осуществляться после монтажа, переоборудование и капитального ремонта заземляющего устройства, но не реже одного раза на 6 лет. Кроме того, на предприятии ежегодно должно проводиться: - уточнение значения силы тока однофазного КЗ, стекающего в землю с заземлителя электроустановки; - корректировки значений напряжения прикосновения, сравнение их с требованиями ПУЭ. В случае необходимости должны приниматься мероприятия по снижению напряжения прикосновения. Открыто проложенные заземляющие проводники должны иметь окраску, которое их отличает от другого оборудования, в соответствии с требованиями НД.
Электрооборудование и электроустановки общего назначения. Защита от перенапряжений Устройства защиты от перенапряжений должны удовлетворять требованиям ПУЭ. Условия труда при эксплуатации устройств защиты от перенапряжений и использования средств индивидуальной защиты должны осуществляться в соответствии с требованиями. В зависимости от важности здания и сооружения они обеспечиваются соответствующими устройствами молниезащиты. Защита от прямых ударов молнии может быть выполнен стержневыми или тросовыми молниеотводами. К устройствам молниезащиты относится также металлическая кровля или сетка, накладывается на неметаллическую кровлю, с присоединением ее к заземлителю.
Электрооборудование и электроустановки общего назначения. Осмотр устройств защиты от перенапряжений осуществляют: - на подстанциях с постоянным дежурством работников - во время очередных обходов, а также после каждой грозы, вызвавшей стойкое замыкание на землю; - на подстанциях без постоянного дежурства работников - при осмотре всего оборудования. Осмотр трубчатых разрядников, установленных на ВЛ, и защитных промежутков проводит из земли лицо, выполняющее обход: - при каждом очередном обходе ВЛ; - в случае отключения ВЛ или работы устройства АПВ после грозы, если есть подозрение повреждения изоляции (появление «земли»). Трубчатые разрядники, установленные на вводах в подстанцию, и основное оборудование оперативные работники осматривают периодически, а также после грозы в районе расположения подстанции или на участках линий электропередачи, отходящих от нее.
Электрооборудование и электроустановки общего назначения. Конденсаторная установка должна быть в техническом состоянии, обеспечивающем ее длительную и надежную работу. Управление режимом работы конденсаторной установки, как правило, должно быть автоматическим, если при ручном управлении невозможно обеспечить необходимое качество электроэнергии. В паспорте конденсаторной батареи должен быть приведен список конденсаторов с указанием порядкового номера, заводского номера, даты установления, номинального напряжения, мощности и емкости каждого конденсатора соответствии с данными, указанными на табличке предприятия-изготовителя и конденсаторной батареи в целом. Установки конденсаторные В помещениях (шкафах) конденсаторных батарей (независимо от их расположения) должны быть: 1 Однолинейная принципиальная схема конденсаторной установки с указанием номинального значения силы тока плавких вставок предохранителей, которые защищают отдельные конденсаторы, всю конденсаторную установку или ее часть, а также значение уставки реле максимального тока в случае применения защитного реле 2 Стационарные устройства пофазного измерения тока. Для конденсаторных установок мощностью до 400 кВ ⋅ Ар допускается применение одного устройства переключается по фазам; 3 Термометр или датчик измерения температуры окружающего воздуха; 4 Специальная штанга для контрольного разряда конденсаторов; 5 Резервный запас предохранителей на соответствующие номинальные токи плавких вставок; 6 Первичные средства пожаротушения
Электрооборудование и электроустановки общего назначения. В конденсаторных установках на напряжение свыше 1кВ разрядные устройства должны быть постоянно присоединены к конденсаторам, поэтому в цепи между резисторами и конденсаторами не должно быть коммутационных аппаратов. Конденсаторные установки на напряжение до 1 кВ с целью экономии электроэнергии рекомендуется выполнять без постоянно присоединенных разрядных устройств с автоматическим присоединением последних в момент отключения конденсаторов. В случае если для секционирования конденсаторной батареи использованы коммутационные аппараты, отключающие отдельные ее секции под напряжением, на каждой секции устанавливается отдельный комплект разрядных устройств. Установки конденсаторные Для конденсаторов со встроенными разрядными резисторами дополнительные внешние разрядные устройства не нужны. Осмотр конденсаторной установки без отключения осуществляется с такой периодичностью: на объектах с постоянным дежурством работников - не реже одного раза в сутки; на объектах без постоянного дежурства работников - не реже одного раза в месяц.
Электрооборудование и электроустановки общего назначения. При осмотре конденсаторной установки проверяют : 1 исправность ограждения, целостность замков, отсутствие посторонних предметов; 2 отсутствие пыли, грязи, трещин на изоляторах; 3 температуру окружающего воздуха в горячем месте помещения, в котором установлена батарея; 4 отсутствие вспучивания стенок конденсаторов и следов вытекания пропиточной жидкости (масла, совтола т.п.) из них, наличие пятен пропиточной жидкости не является причиной для снятия конденсаторов с эксплуатации - такие конденсаторы необходимо взять под надзор; 5 целостность плавких вставок (внешним осмотром) в предохранителях открытого типа; 6 значения силы тока и равномерность нагрузки отдельных фаз батареи конденсаторов; 7 значение напряжения на шинах конденсаторной установки или на шинах ближайшей РУ; 8 исправность цепи разрядного устройства; 9 исправность всех контактов (внешним осмотром) электрической схемы включения батареи конденсаторов (токопроводящих шин, заземления, разъединителей, выключателей и т.п.); 10 наличие и исправность блокировки для безопасной эксплуатации; 11 наличие и исправность средств защиты (специальной штанги и т.п.) и средств пожаротушения. Внеочередные осмотры конденсаторных установок осуществляются в случае: 1 появления разрядов (треска) в конденсаторных батареях; 2 повышения напряжения на зажимах или температуры окружающего воздуха до значений, близких к предельно; 3 вспучивания стенок конденсаторной установки и вытекания пропиточной жидкости. О результатах осмотра должна быть сделана соответствующая запись в оперативном журнале. Установки конденсаторные
Электрооборудование и электроустановки общего назначения. Эксплуатация конденсаторных батарей запрещается в следующих случаях: 1 Если значение напряжения на выводах единичного конденсатора превышает 110% его номинального напряжения или напряжение на шинах, к которым присоединены конденсаторные батареи, составляет более 110% от номинального значения напряжения конденсаторов; 2 При значениях температуры окружающего воздуха, которые находятся вне предельно для конденсаторов данного типа в соответствии с паспортными данными конденсаторных установок; 3 При наличии вспучивания стенок конденсаторов; 4 При неравномерности нагрузки фаз конденсаторной установки более 10% от среднего значения силы тока; 5 При увеличении силы тока батареи более 30% от ее номинального значения; 6 При капельной течи пропиточной жидкости; 7 При повреждении фарфорового изолятора. Капитальный ремонт конденсаторных установок необходимо проводить не реже одного раза в 8 лет. Текущие ремонты конденсаторных установок необходимо проводить ежегодно. Установки конденсаторные
