Правила устройства электроустановок (ПУЭ), изд.7, 2005 г. Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок, ПОТ РМ-016-2001, с изм. и доп. 2003 г. Правила технической эксплуатации электроустановок потребителей (ПТЭ ЭП), 2003 г. Инструкция по применению и испытанию средств защиты, используемых в электроустановках, 2003 г. Государственные стандарты системы стандартов безопасности труда (ГОСТ Р ССБТ) – Электробезопасность. Санитарные правила и нормы – СанПин, санитарные нормы – СН и др. Основные правовые документы при эксплуатации электроустановок

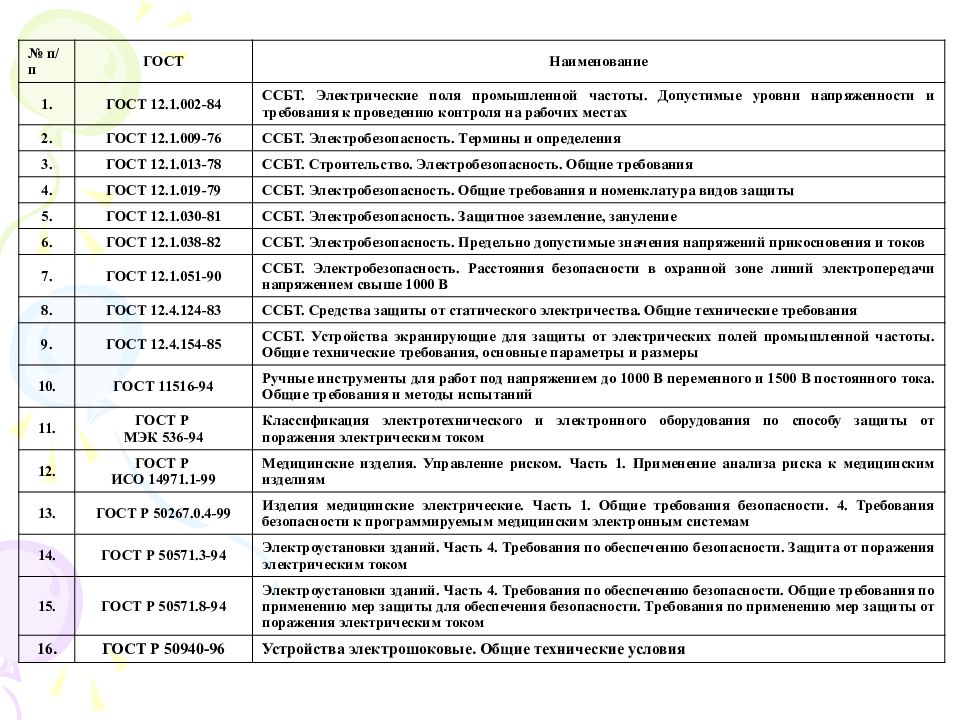

№ п/п ГОСТ Наименование 1. ГОСТ 12.1.002-84 ССБТ. Электрические поля промышленной частоты. Допустимые уровни напряженности и требования к проведению контроля на рабочих местах 2. ГОСТ 12.1.009-76 ССБТ. Электробезопасность. Термины и определения 3. ГОСТ 12.1.013-78 ССБТ. Строительство. Электробезопасность. Общие требования 4. ГОСТ 12.1.019-79 ССБТ. Электробезопасность. Общие требования и номенклатура видов защиты 5. ГОСТ 12.1.030-81 ССБТ. Электробезопасность. Защитное заземление, зануление 6. ГОСТ 12.1.038-82 ССБТ. Электробезопасность. Предельно допустимые значения напряжений прикосновения и токов 7. ГОСТ 12.1.051-90 ССБТ. Электробезопасность. Расстояния безопасности в охранной зоне линий электропередачи напряжением свыше 1000 В 8. ГОСТ 12.4.124-83 ССБТ. Средства защиты от статического электричества. Общие технические требования 9. ГОСТ 12.4.154-85 ССБТ. Устройства экранирующие для защиты от электрических полей промышленной частоты. Общие технические требования, основные параметры и размеры 10. ГОСТ 11516-94 Ручные инструменты для работ под напряжением до 1000 В переменного и 1500 В постоянного тока. Общие требования и методы испытаний 11. ГОСТ Р МЭК 536-94 Классификация электротехнического и электронного оборудования по способу защиты от поражения электрическим током 12. ГОСТ Р ИСО 14971.1-99 Медицинские изделия. Управление риском. Часть 1. Применение анализа риска к медицинским изделиям 13. ГОСТ Р 50267.0.4-99 Изделия медицинские электрические. Часть 1. Общие требования безопасности. 4. Требования безопасности к программируемым медицинским электронным системам 14. ГОСТ Р 50571.3-94 Электроустановки зданий. Часть 4. Требования по обеспечению безопасности. Защита от поражения электрическим током 15. ГОСТ Р 50571.8-94 Электроустановки зданий. Часть 4. Требования по обеспечению безопасности. Общие требования по применению мер защиты для обеспечения безопасности. Требования по применению мер защиты от поражения электрическим током 16. ГОСТ Р 50940-96 Устройства электрошоковые. Общие технические условия

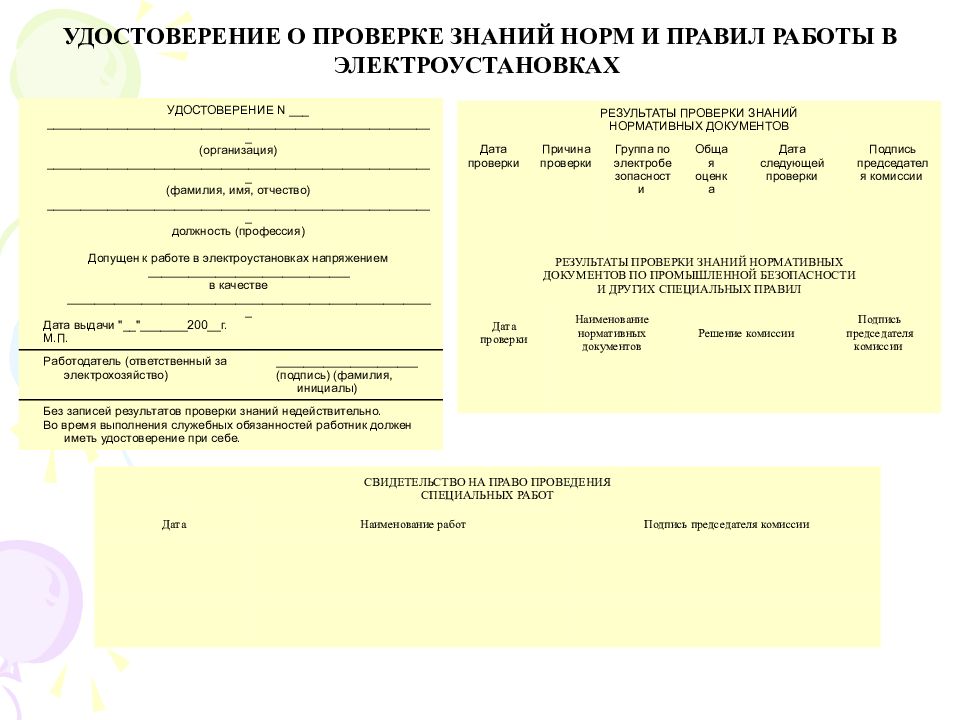

УДОСТОВЕРЕНИЕ О ПРОВЕРКЕ ЗНАНИЙ НОРМ И ПРАВИЛ РАБОТЫ В ЭЛЕКТРОУСТАНОВКАХ УДОСТОВЕРЕНИЕ N ___ __________________________________________________________ (организация) __________________________________________________________ (фамилия, имя, отчество) __________________________________________________________ должность (профессия) Допущен к работе в электроустановках напряжением ______________________________ в качестве _______________________________________________________ Дата выдачи "__"_______200__г. М.П. Работодатель (ответственный за электрохозяйство) _____________________ (подпись) (фамилия, инициалы) Без записей результатов проверки знаний недействительно. Во время выполнения служебных обязанностей работник должен иметь удостоверение при себе. РЕЗУЛЬТАТЫ ПРОВЕРКИ ЗНАНИЙ НОРМАТИВНЫХ ДОКУМЕНТОВ Дата проверки Причина проверки Группа по электробезопасности Общая оценка Дата следующей проверки Подпись председателя комиссии РЕЗУЛЬТАТЫ ПРОВЕРКИ ЗНАНИЙ НОРМАТИВНЫХ ДОКУМЕНТОВ ПО ПРОМЫШЛЕННОЙ БЕЗОПАСНОСТИ И ДРУГИХ СПЕЦИАЛЬНЫХ ПРАВИЛ Дата проверки Наименование нормативных документов Решение комиссии Подпись председателя комиссии СВИДЕТЕЛЬСТВО НА ПРАВО ПРОВЕДЕНИЯ СПЕЦИАЛЬНЫХ РАБОТ Дата Наименование работ Подпись председателя комиссии
Пример заполнения формы наряд-допуска ЭУ-44 для производства работ в электроустановках, утвержденной ОАО «РЖД» в 2004 г.

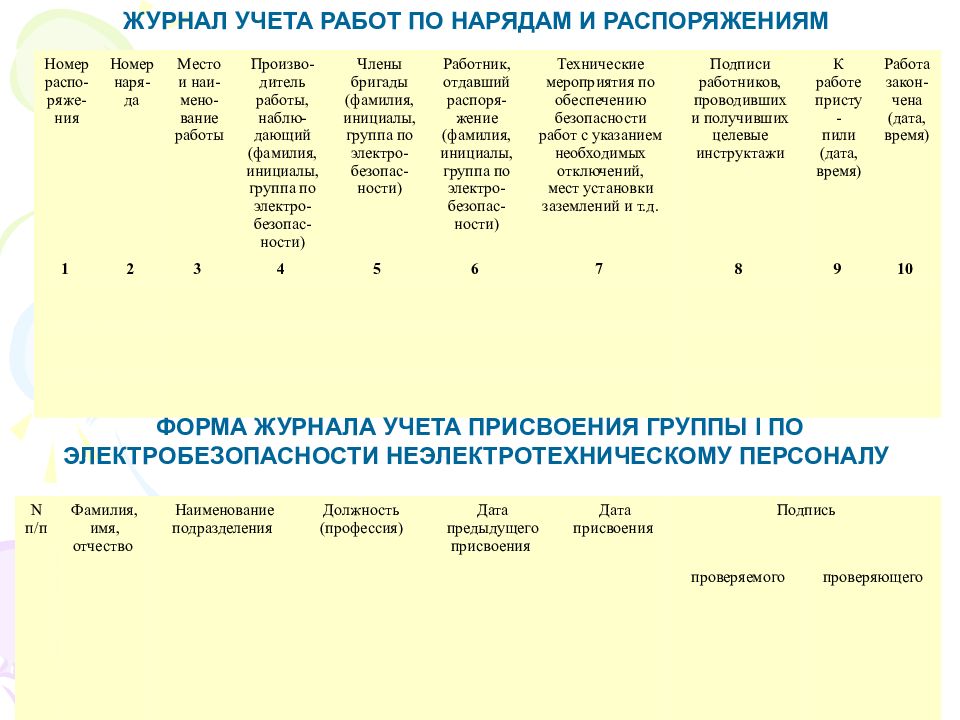

Номер распо-ряже-ния Номер наря-да Место и наи-мено-вание работы Произво-дитель работы, наблю- дающий (фамилия, инициалы, группа по электро-безопас-ности) Члены бригады (фамилия, инициалы, группа по электро-безопас-ности) Работник, отдавший распоря- жение (фамилия, инициалы, группа по электро- безопас- ности) Технические мероприятия по обеспечению безопасности работ с указанием необходимых отключений, мест установки заземлений и т.д. Подписи работников, проводивших и получивших целевые инструктажи К работе присту- пили (дата, время) Работа закон- чена (дата, время) 1 2 3 4 5 6 7 8 9 10 ЖУРНАЛ УЧЕТА РАБОТ ПО НАРЯДАМ И РАСПОРЯЖЕНИЯМ N п/п Фамилия, имя, отчество Наименование подразделения Должность (профессия) Дата предыдущего присвоения Дата присвоения Подпись проверяемого проверяющего ФОРМА ЖУРНАЛА УЧЕТА ПРИСВОЕНИЯ ГРУППЫ I ПО ЭЛЕКТРОБЕЗОПАСНОСТИ НЕЭЛЕКТРОТЕХНИЧЕСКОМУ ПЕРСОНАЛУ

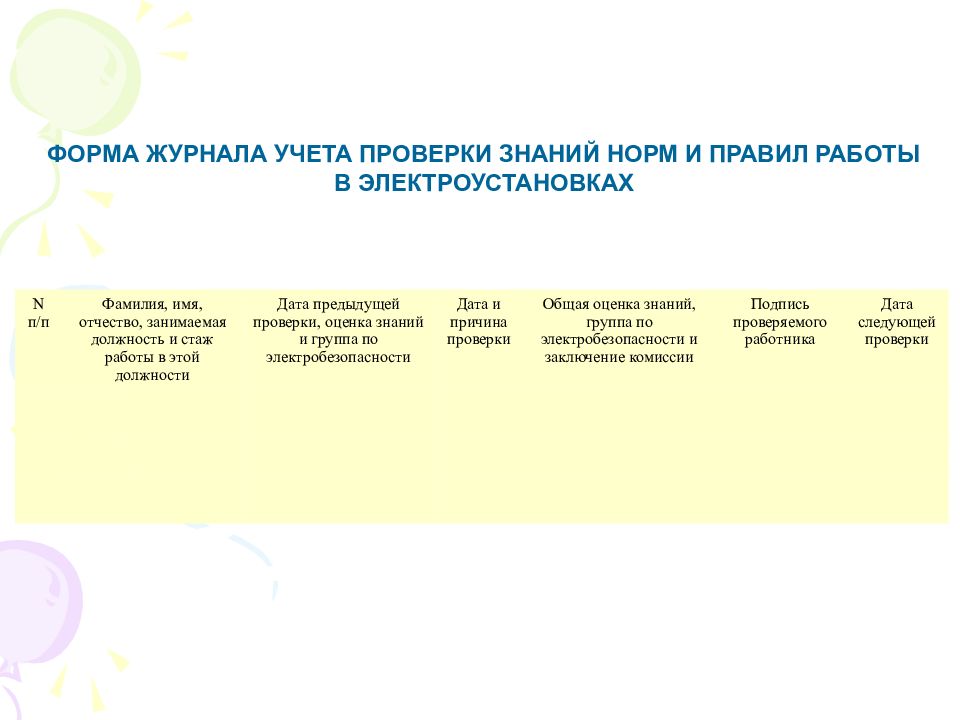

N п/п Фамилия, имя, отчество, занимаемая должность и стаж работы в этой должности Дата предыдущей проверки, оценка знаний и группа по электробезопасности Дата и причина проверки Общая оценка знаний, группа по электробезопасности и заключение комиссии Подпись проверяемого работника Дата следующей проверки ФОРМА ЖУРНАЛА УЧЕТА ПРОВЕРКИ ЗНАНИЙ НОРМ И ПРАВИЛ РАБОТЫ В ЭЛЕКТРОУСТАНОВКАХ

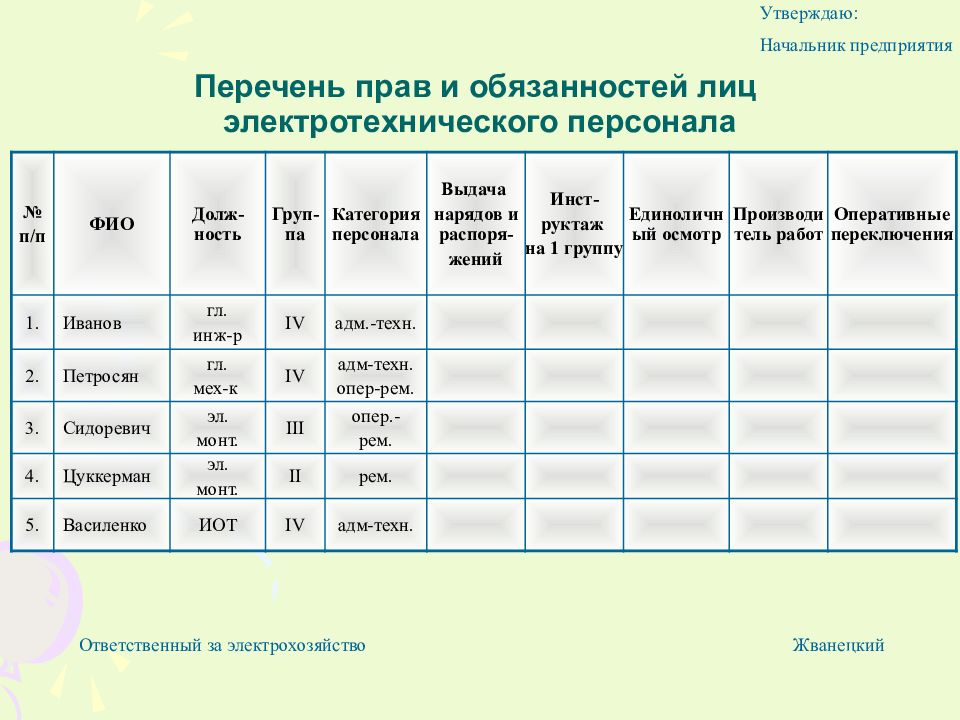

Перечень прав и обязанностей лиц электротехнического персонала № п/п ФИО Долж-ность Груп-па Категория персонала Выдача нарядов и распоря- жений Инст- руктаж на 1 группу Единоличный осмотр Производитель работ Оперативные переключения 1. Иванов гл. инж-р IV адм.-техн. 2. Петросян гл. мех-к IV адм-техн. опер-рем. 3. Сидоревич эл. монт. III опер.- рем. 4. Цуккерман эл. монт. II рем. 5. Василенко ИОТ IV адм-техн. Утверждаю: Начальник предприятия Ответственный за электрохозяйство Жванецкий

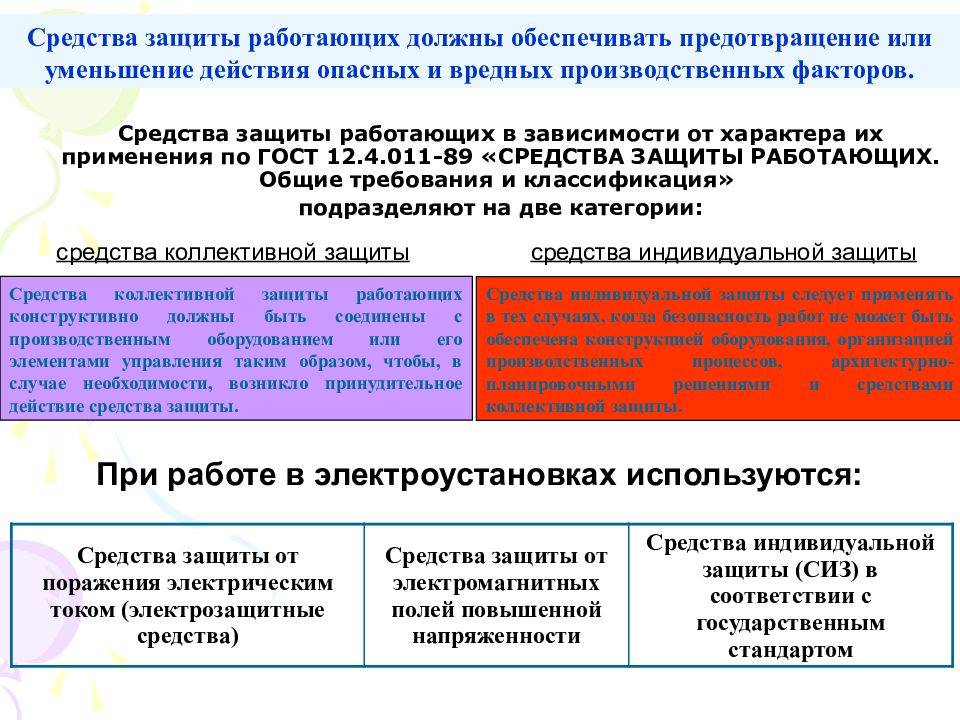

Средства защиты работающих в зависимости от характера их применения по ГОСТ 12.4.011-89 «СРЕДСТВА ЗАЩИТЫ РАБОТАЮЩИХ. Общие требования и классификация» подразделяют на две категории: Средства защиты от поражения электрическим током (электрозащитные средства) Средства защиты от электромагнитных полей повышенной напряженности Средства индивидуальной защиты (СИЗ) в соответствии с государственным стандартом При работе в электроустановках используются: Средства защиты работающих должны обеспечивать предотвращение или уменьшение действия опасных и вредных производственных факторов. средства коллективной защиты средства индивидуальной защиты Средства коллективной защиты работающих конструктивно должны быть соединены с производственным оборудованием или его элементами управления таким образом, чтобы, в случае необходимости, возникло принудительное действие средства защиты. Средства индивидуальной защиты следует применять в тех случаях, когда безопасность работ не может быть обеспечена конструкцией оборудования, организацией производственных процессов, архитектурно-планировочными решениями и средствами коллективной защиты.
В электроустановках напряжением до 1000 В с заземленной нейтралью при применении двухполюсного указателя проверять отсутствие напряжения нужно как между фазами, так и между каждой фазой и заземленным корпусом оборудования или защитным проводником. Допускается применять предварительно проверенный вольтметр. НЕ ДОПУСКАЕТСЯ ПОЛЬЗОВАТЬСЯ КОНТРОЛЬНЫМИ ЛАМПАМИ !!!
N ___ Годно до ____ кВ Дата следующего испытания "__" ______ 20__ г. _______________________________________________ (наименование лаборатории) На средствах защиты, не выдержавших испытания, штамп должен быть перечеркнут красной краской
Наименование средства защиты Напряжение ЭУ, кВ Испытательное напряжение, кВ Продолжительность испытания, мин. Ток, протекающий через изделие, мА, не более Продолжительность защиты Штанги изолирующие До 1 2 5 - 1 раз в 24 месяцев Изолирующие клещи До 1 2 5 - 1 раз в 24 месяцев Указатели напряжения До 0,5 Выше 0,5 до 1 1 2 1 1 - 1 раз в 12 месяцев Боты диэлектрические Все напряжения 15 1 7,5 1 раз в 36 месяцев Галоши диэлектрические До 1 3,5 1 2 1 раз в 12 месяцев Перчатки диэлектри-ческие Все напряжения 6 1 6 1 раз в 6 месяцев Изолирующий инструмент До 1 2 1 - 1 раз в 12 месяцев
(наименование средства защиты, тип) Инв. N Дата испы- тания Дата следу- ющего испы- тания Дата пе- рио- диче- ского ос- мотра Резу- льтат пе- рио- диче- ского ос- мотра Под- пись лица, произ- водив- шего осмотр Мес- то на- хож- де- ния Дата выдачи в инди- виду- альное пользо- вание Подпись лица, по- лучившего СИЗ в ин- дивидуа- льное пользова- ние При- ме- ча- ние Периодические осмотры проводятся не реже одного раза в 3 мес. для переносных заземлений и противогазов и не реже одного раза в 6 мес. для остальных средств защиты; При выдаче протокола об испытании сторонним организациям номер протокола указывается в графе "Примечание" ЖУРНАЛ УЧЕТА И СОДЕРЖАНИЯ СРЕДСТВ ЗАЩИТЫ ЖУРНАЛ ИСПЫТАНИЙ СРЕДСТВ ЗАЩИТЫ ИЗ ДИЭЛЕКТРИЧЕСКОЙ РЕЗИНЫ И ПОЛИМЕРНЫХ МАТЕРИАЛОВ (перчаток, бот, галош диэлектрических, накладок изолирующих) Дата ис- пы- та- ния Инв. N Предприятие - владелец (структурное подразделе- ние) средства защиты Испытано повышен- ным на- пряже- нием, кВ Ток, проте- кающий через изде- лие, мА Резуль- тат ис- пытания Дата следу- ющего испы- тания Подпись лица, произво- дившего испыта- ние

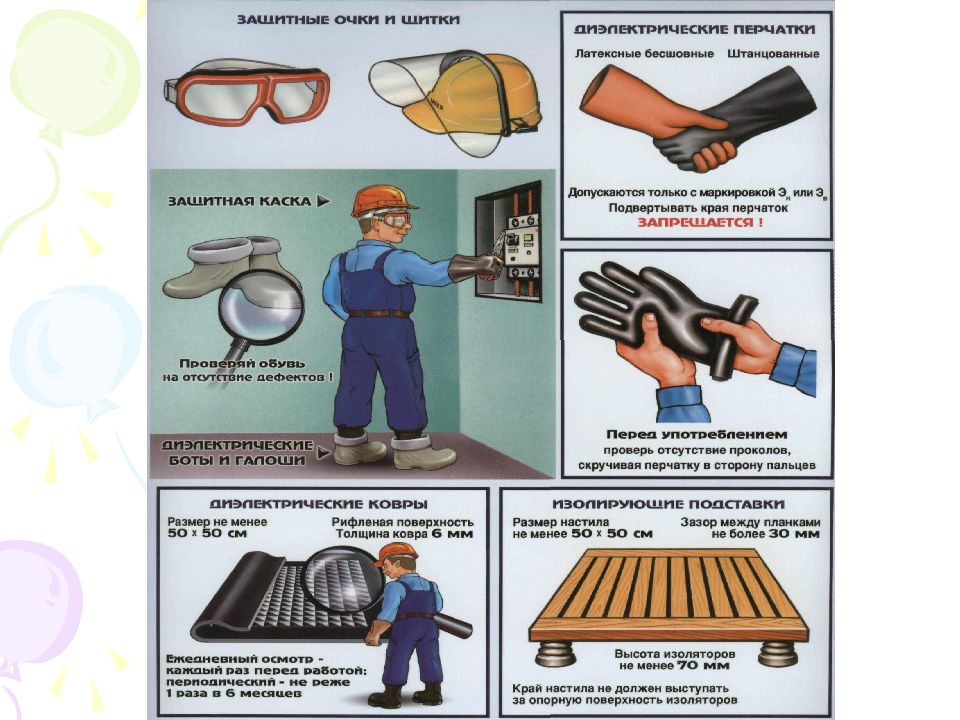

Изолирующая штанга (оперативная или универсальная) По местным условиям Указатель напряжения 2 шт. Изолирующие клещи 1 шт. Диэлектрические перчатки 2 пары Диэлектрические галоши 2 пары Диэлектрический ковер или изолирующая подставка По местным условиям Защитные ограждения, изолирующие накладки, переносные плакаты и знаки безопасности То же Защитные щитки или очки 1 пара Переносные заземления По местным условиям Изолированный инструмент 1 комплект Минимальная комплектация защитными средствами р аспределительны х устройств напряжением до 1000 В

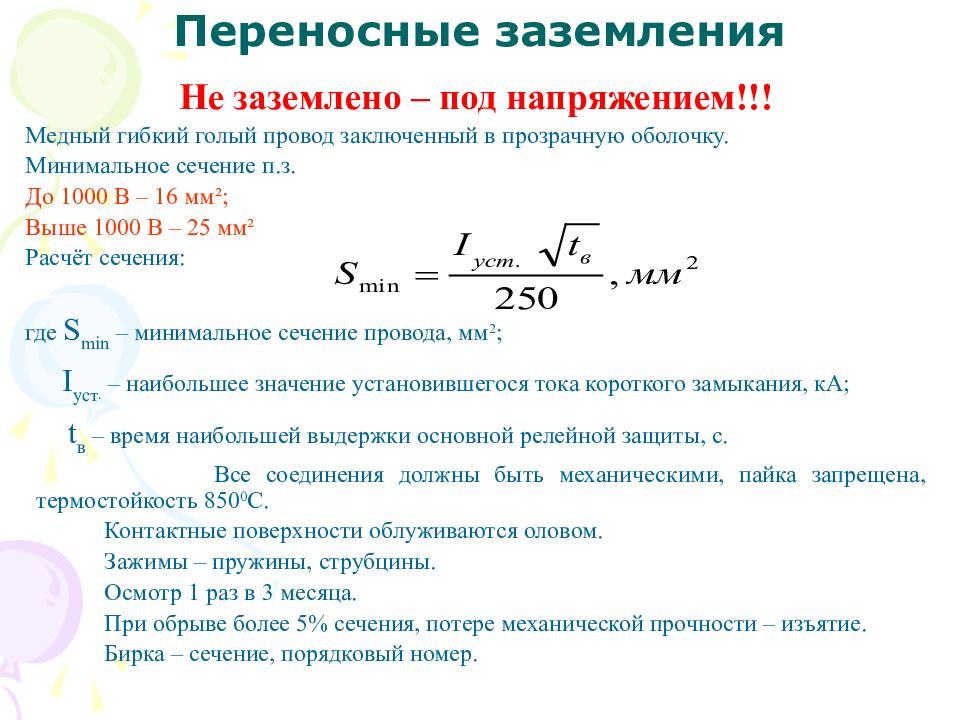

Переносные заземления Не заземлено – под напряжением!!! Медный гибкий голый провод заключенный в прозрачную оболочку. Минимальное сечение п.з. До 1000 В – 16 мм ² ; Выше 1000 В – 25 мм ² Расчёт сечения: где S min – минимальное сечение провода, мм 2 ; I уст. – наибольшее значение установившегося тока короткого замыкания, кА; t в – время наибольшей выдержки основной релейной защиты, с. Все соединения должны быть механическими, пайка запрещена, термостойкость 850 0 С. Контактные поверхности облуживаются оловом. Зажимы – пружины, струбцины. Осмотр 1 раз в 3 месяца. При обрыве более 5% сечения, потере механической прочности – изъятие. Бирка – сечение, порядковый номер.
Сечения заземляющих проводников в электроустановках выше 1000 В Сечение заземляющего проводника, мм 2 Максимально допустимый ток КЗ, кА, при длительности выдержки основной релейной защиты, с ек 0,5 1,0 3,0 25 50 70 90 2 × 50 2 × 95 10 20 25 35 40 70 7 14 18 25 28 50 4 8 10 15 16 30

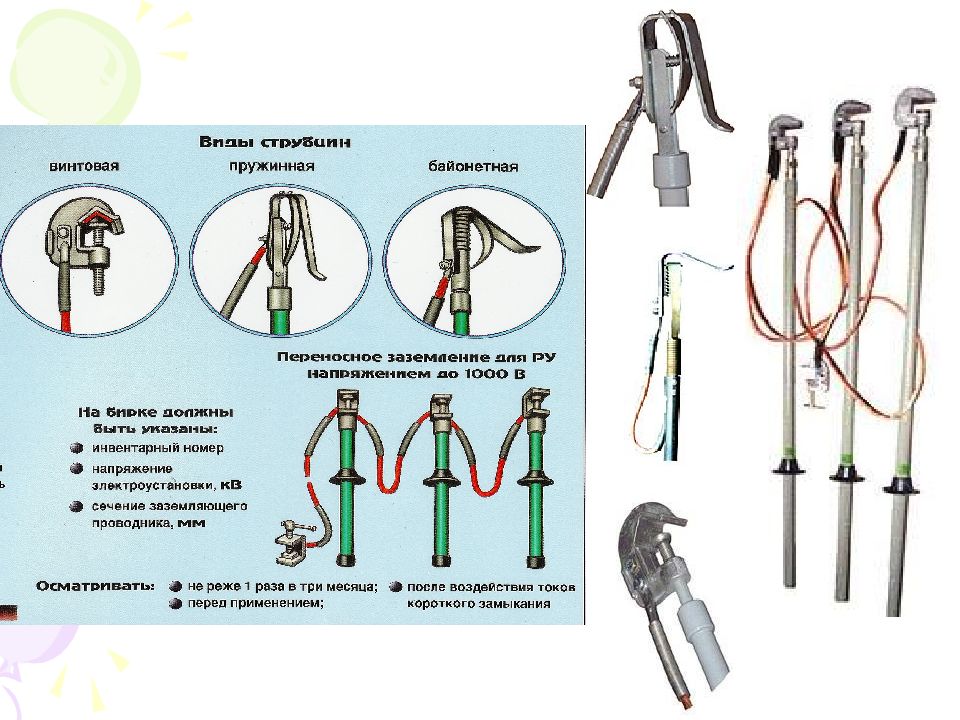

Переносные заземления
