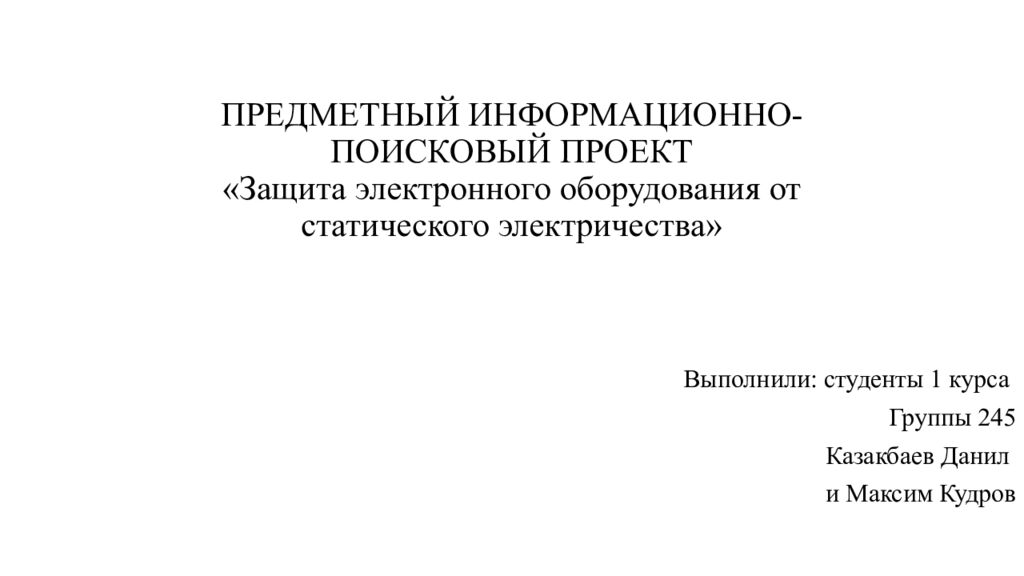

Выполнили: студенты 1 курса Группы 245 Казакбаев Данил и Максим Кудров

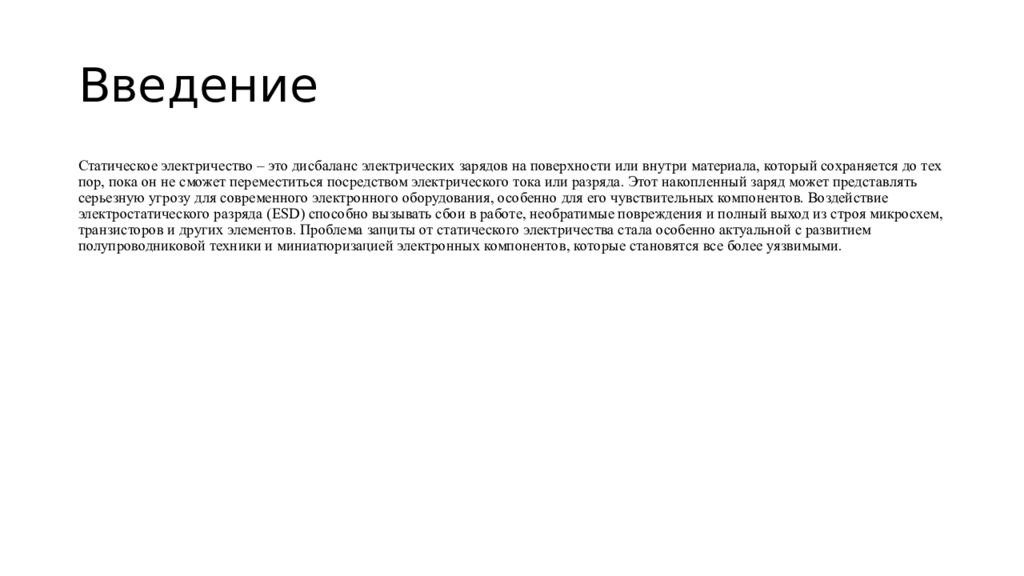

Статическое электричество – это дисбаланс электрических зарядов на поверхности или внутри материала, который сохраняется до тех пор, пока он не сможет переместиться посредством электрического тока или разряда. Этот накопленный заряд может представлять серьезную угрозу для современного электронного оборудования, особенно для его чувствительных компонентов. Воздействие электростатического разряда ( ESD ) способно вызывать сбои в работе, необратимые повреждения и полный выход из строя микросхем, транзисторов и других элементов. Проблема защиты от статического электричества стала особенно актуальной с развитием полупроводниковой техники и миниатюризацией электронных компонентов, которые становятся все более уязвимыми.

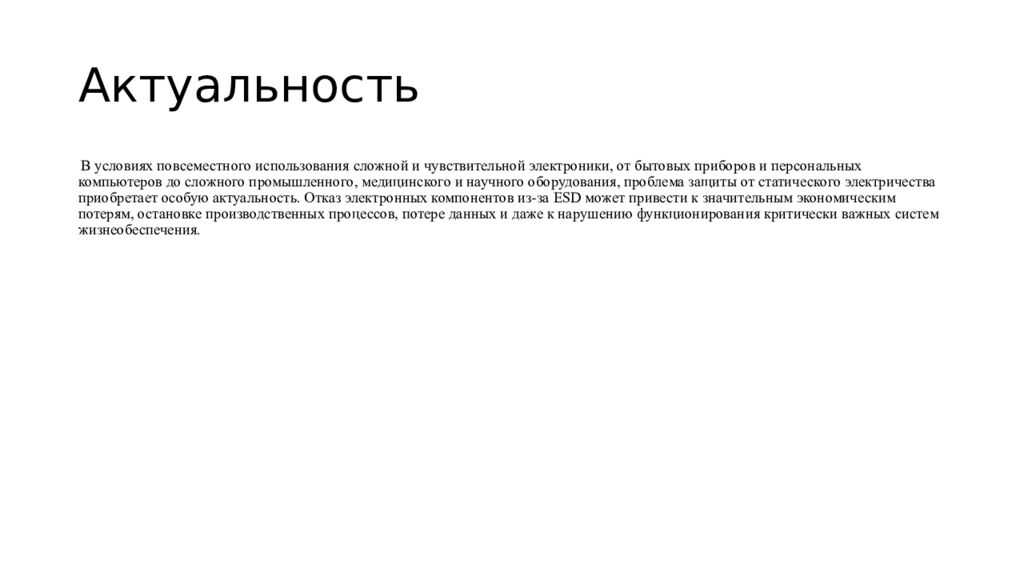

В условиях повсеместного использования сложной и чувствительной электроники, от бытовых приборов и персональных компьютеров до сложного промышленного, медицинского и научного оборудования, проблема защиты от статического электричества приобретает особую актуальность. Отказ электронных компонентов из-за ESD может привести к значительным экономическим потерям, остановке производственных процессов, потере данных и даже к нарушению функционирования критически важных систем жизнеобеспечения.
изучить природу статического электричества, его влияние на электронные компоненты, основные методы защиты электронного оборудования от его разрушительного воздействия, а также предложить практические рекомендации по организации эффективной антистатической защиты.

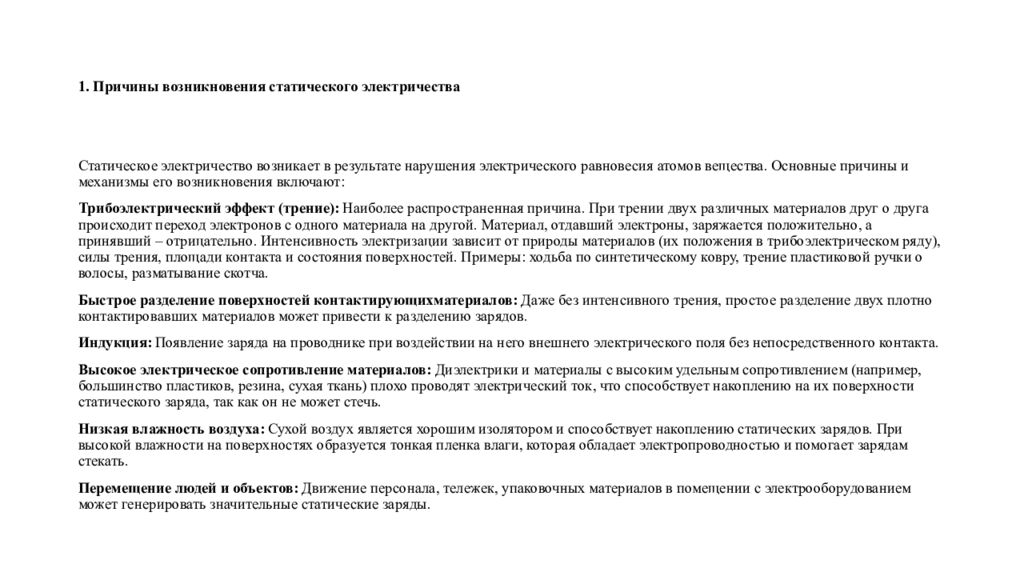

Статическое электричество возникает в результате нарушения электрического равновесия атомов вещества. Основные причины и механизмы его возникновения включают: Трибоэлектрический эффект (трение): Наиболее распространенная причина. При трении двух различных материалов друг о друга происходит переход электронов с одного материала на другой. Материал, отдавший электроны, заряжается положительно, а принявший – отрицательно. Интенсивность электризации зависит от природы материалов (их положения в трибоэлектрическом ряду), силы трения, площади контакта и состояния поверхностей. Примеры: ходьба по синтетическому ковру, трение пластиковой ручки о волосы, разматывание скотча. Быстрое разделение поверхностей контактирующихматериалов : Даже без интенсивного трения, простое разделение двух плотно контактировавших материалов может привести к разделению зарядов. Индукция: Появление заряда на проводнике при воздействии на него внешнего электрического поля без непосредственного контакта. Высокое электрическое сопротивление материалов: Диэлектрики и материалы с высоким удельным сопротивлением (например, большинство пластиков, резина, сухая ткань) плохо проводят электрический ток, что способствует накоплению на их поверхности статического заряда, так как он не может стечь. Низкая влажность воздуха: Сухой воздух является хорошим изолятором и способствует накоплению статических зарядов. При высокой влажности на поверхностях образуется тонкая пленка влаги, которая обладает электропроводностью и помогает зарядам стекать. Перемещение людей и объектов: Движение персонала, тележек, упаковочных материалов в помещении с электрооборудованием может генерировать значительные статические заряды.

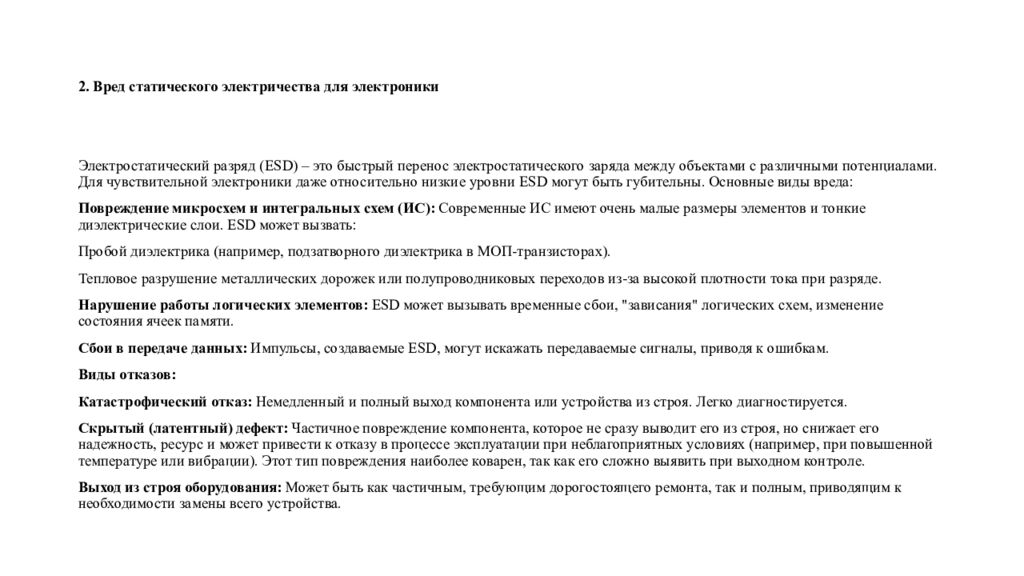

Электростатический разряд ( ESD ) – это быстрый перенос электростатического заряда между объектами с различными потенциалами. Для чувствительной электроники даже относительно низкие уровни ESD могут быть губительны. Основные виды вреда: Повреждение микросхем и интегральных схем (ИС): Современные ИС имеют очень малые размеры элементов и тонкие диэлектрические слои. ESD может вызвать: Пробой диэлектрика (например, подзатворного диэлектрика в МОП-транзисторах). Тепловое разрушение металлических дорожек или полупроводниковых переходов из-за высокой плотности тока при разряде. Нарушение работы логических элементов: ESD может вызывать временные сбои, "зависания" логических схем, изменение состояния ячеек памяти. Сбои в передаче данных: Импульсы, создаваемые ESD, могут искажать передаваемые сигналы, приводя к ошибкам. Виды отказов: Катастрофический отказ: Немедленный и полный выход компонента или устройства из строя. Легко диагностируется. Скрытый (латентный) дефект: Частичное повреждение компонента, которое не сразу выводит его из строя, но снижает его надежность, ресурс и может привести к отказу в процессе эксплуатации при неблагоприятных условиях (например, при повышенной температуре или вибрации). Этот тип повреждения наиболее коварен, так как его сложно выявить при выходном контроле. Выход из строя оборудования: Может быть как частичным, требующим дорогостоящего ремонта, так и полным, приводящим к необходимости замены всего устройства.

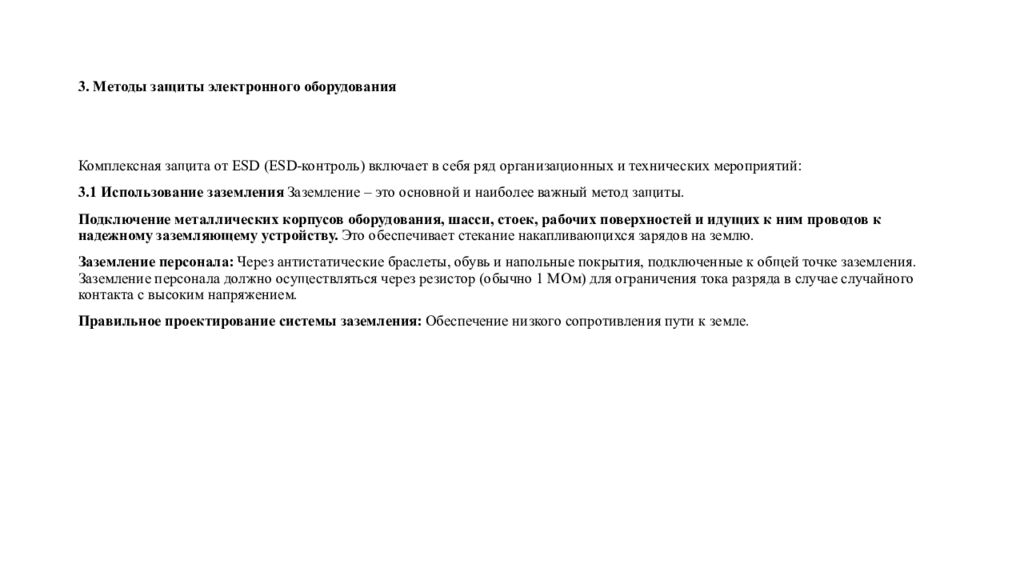

Комплексная защита от ESD ( ESD -контроль) включает в себя ряд организационных и технических мероприятий: 3.1 Использование заземления Заземление – это основной и наиболее важный метод защиты. Подключение металлических корпусов оборудования, шасси, стоек, рабочих поверхностей и идущих к ним проводов к надежному заземляющему устройству. Это обеспечивает стекание накапливающихся зарядов на землю. Заземление персонала: Через антистатические браслеты, обувь и напольные покрытия, подключенные к общей точке заземления. Заземление персонала должно осуществляться через резистор (обычно 1 МОм) для ограничения тока разряда в случае случайного контакта с высоким напряжением. Правильное проектирование системы заземления: Обеспечение низкого сопротивления пути к земле.

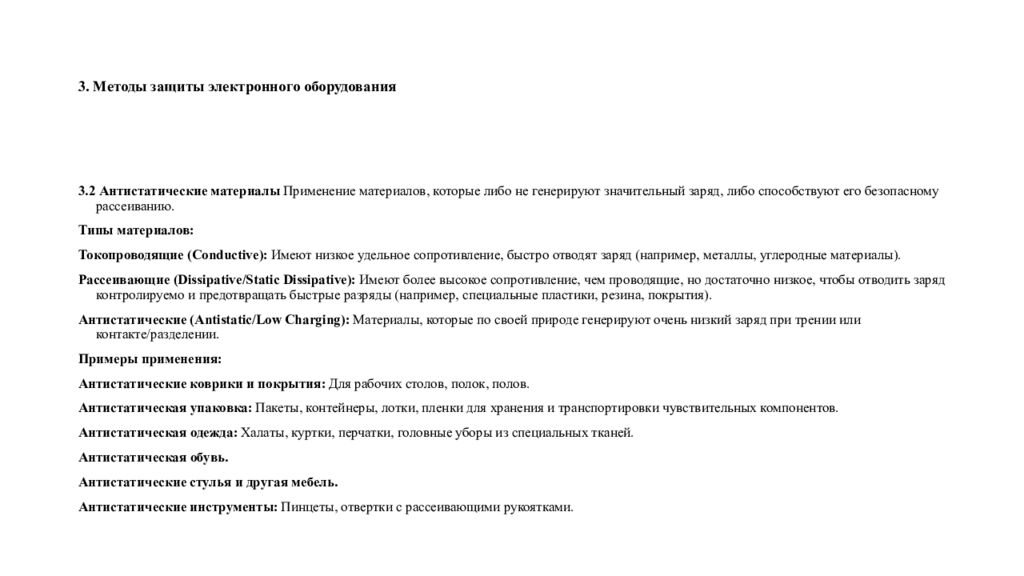

3.2 Антистатические материалы Применение материалов, которые либо не генерируют значительный заряд, либо способствуют его безопасному рассеиванию. Типы материалов: Токопроводящие ( Conductive ): Имеют низкое удельное сопротивление, быстро отводят заряд (например, металлы, углеродные материалы). Рассеивающие ( Dissipative / Static Dissipative ): Имеют более высокое сопротивление, чем проводящие, но достаточно низкое, чтобы отводить заряд контролируемо и предотвращать быстрые разряды (например, специальные пластики, резина, покрытия). Антистатические ( Antistatic / Low Charging ): Материалы, которые по своей природе генерируют очень низкий заряд при трении или контакте/разделении. Примеры применения: Антистатические коврики и покрытия: Для рабочих столов, полок, полов. Антистатическая упаковка: Пакеты, контейнеры, лотки, пленки для хранения и транспортировки чувствительных компонентов. Антистатическая одежда: Халаты, куртки, перчатки, головные уборы из специальных тканей. Антистатическая обувь. Антистатические стулья и другая мебель. Антистатические инструменты: Пинцеты, отвертки с рассеивающими рукоятками.
3.3 Контроль микроклимата Повышение влажности воздуха: Оптимальный уровень относительной влажности воздуха для снижения статической электризации составляет 40-60%. При такой влажности на поверхностях образуется тонкая проводящая пленка влаги, которая способствует стеканию зарядов. Для этого используются промышленные или бытовые увлажнители воздуха. Температурный контроль: Хотя прямое влияние температуры на генерацию статики меньше, чем влажности, экстремальные температуры могут влиять на свойства материалов и влажность.
3.4 Использование специальных приспособлений и оборудования Антистатические браслеты: Носятся персоналом, работающим с чувствительной электроникой, и подключаются к точке заземления через токоограничивающий резистор. Обязательны при любых манипуляциях с ESD-чувствительными компонентами. Ионизаторы воздуха (нейтрализаторы статического электричества): Устройства, генерирующие положительные и отрицательные ионы, которые нейтрализуют статические заряды на поверхностях объектов, включая диэлектрики, которые не могут быть заземлены. Особенно полезны в зонах, где заземление затруднено или невозможно. Тестеры антистатических средств: Приборы для проверки работоспособности антистатических браслетов, ковриков, заземления.

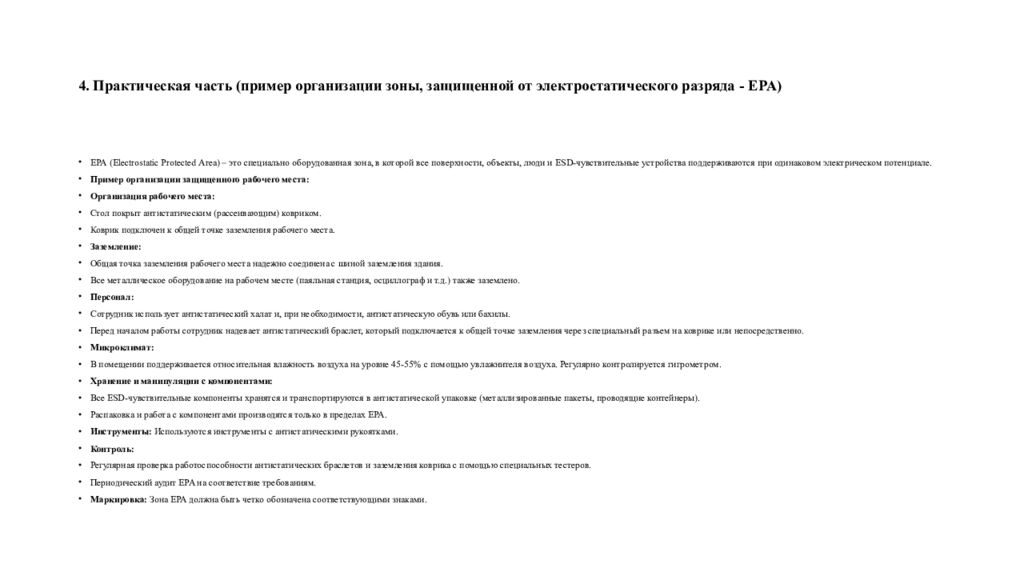

EPA ( Electrostatic Protected Area ) – это специально оборудованная зона, в которой все поверхности, объекты, люди и ESD -чувствительные устройства поддерживаются при одинаковом электрическом потенциале. Пример организации защищенного рабочего места: Организация рабочего места: Стол покрыт антистатическим (рассеивающим) ковриком. Коврик подключен к общей точке заземления рабочего места. Заземление: Общая точка заземления рабочего места надежно соединена с шиной заземления здания. Все металлическое оборудование на рабочем месте (паяльная станция, осциллограф и т.д.) также заземлено. Персонал: Сотрудник использует антистатический халат и, при необходимости, антистатическую обувь или бахилы. Перед началом работы сотрудник надевает антистатический браслет, который подключается к общей точке заземления через специальный разъем на коврике или непосредственно. Микроклимат: В помещении поддерживается относительная влажность воздуха на уровне 45-55% с помощью увлажнителя воздуха. Регулярно контролируется гигрометром. Хранение и манипуляции с компонентами: Все ESD-чувствительные компоненты хранятся и транспортируются в антистатической упаковке (металлизированные пакеты, проводящие контейнеры). Распаковка и работа с компонентами производятся только в пределах EPA. Инструменты: Используются инструменты с антистатическими рукоятками. Контроль: Регулярная проверка работоспособности антистатических браслетов и заземления коврика с помощью специальных тестеров. Периодический аудит EPA на соответствие требованиям. Маркировка: Зона EPA должна быть четко обозначена соответствующими знаками.
