Байбаков Д.Ф. Приборы электростатической, индукционной систем: конструкция, особенности, обозначения на шкалах.

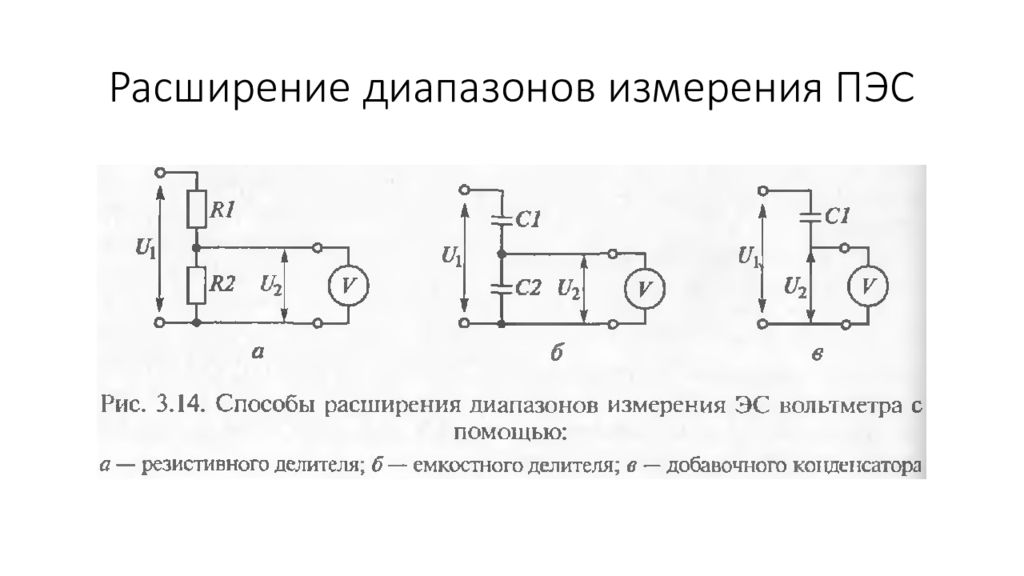

Уравнение шкалы ПЭС Обозначение ПЭС Пригодны только для измерения напряжения, т. е. по схеме вольтметра.
Электроизмерительные приборы. Приборы электродинамической и электростатической систем. Учебный плакат № 33 Год выпуска: 1978 (6)
Достоинства: – пригодность для измерений в цепях переменного и постоянного токов; – нечувствительность к изменению температуры окружающей среды ; – высокое входное сопротивление (ничтожная потребляемая мощность); – широкий частотный диапазон; – независимость показаний от формы кривой измеряемого напряжения (показания прибора соответствуют среднеквадратическому значению измеряемого напряжения ); – сравнительно высокая точность; – простота, надёжность. Недостатки: – нелинейность шкалы (квадратичная шкала); – низкая чувствительность ; – возможность пробоя между электродами; – возможное значительное влияние внешних электрических полей, требующее экранирования механизма. Применение: – высоковольтные цепи; – маломощные цепи; – цепи с высокочастотными сигналами.
Схема включения однофазного счётчика активной энергии
Обозначение ПИС Вращающий момент

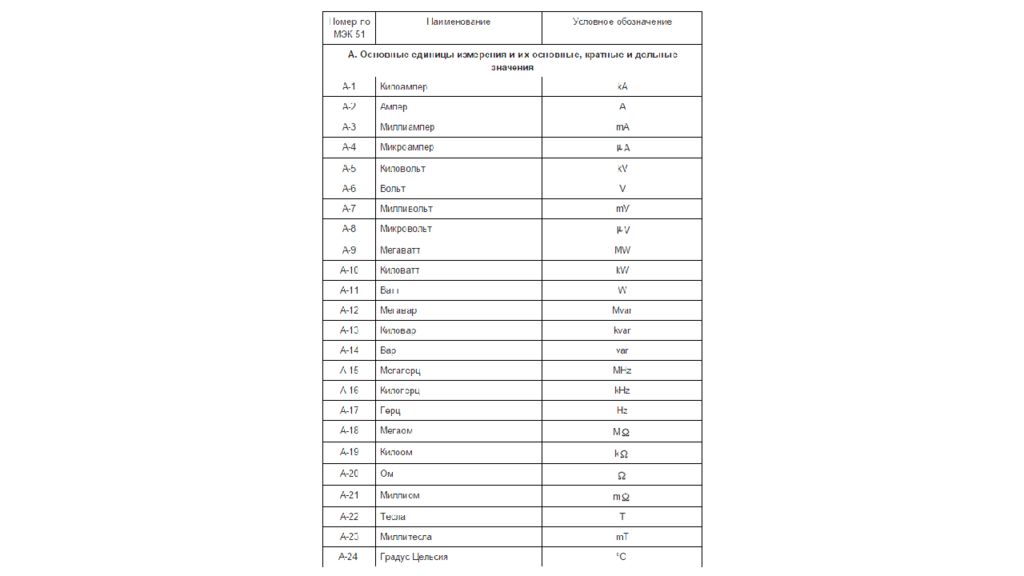

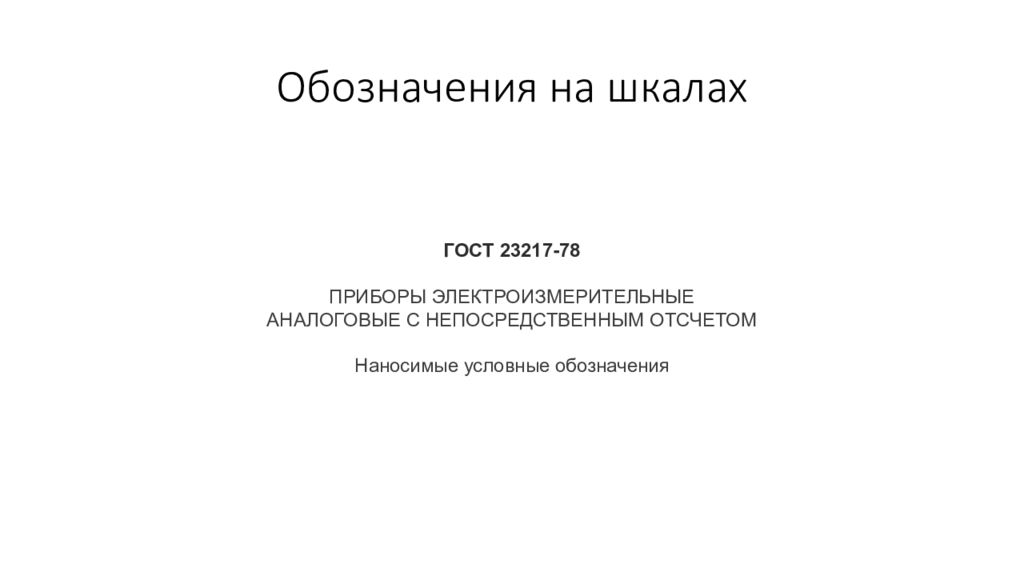

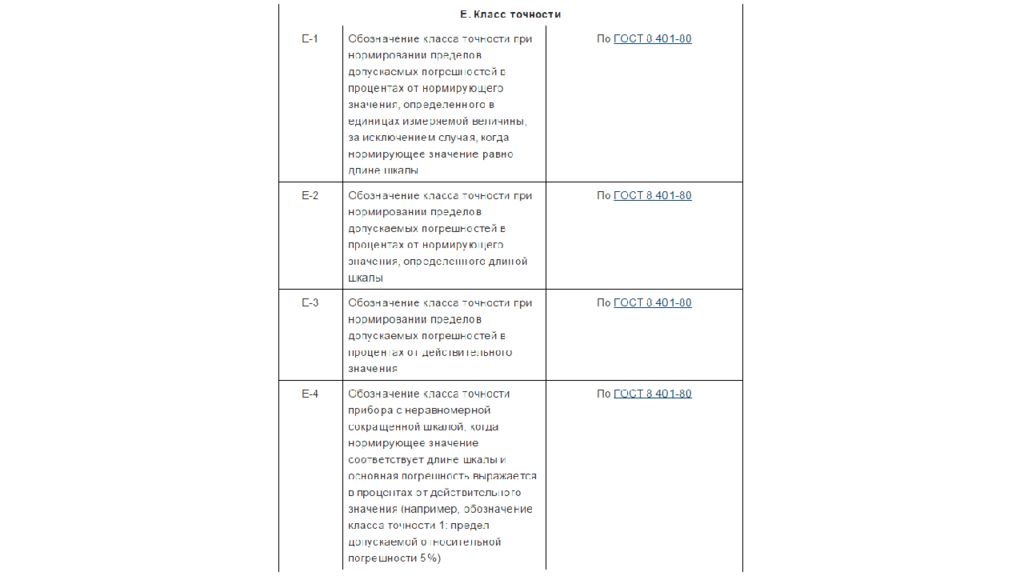

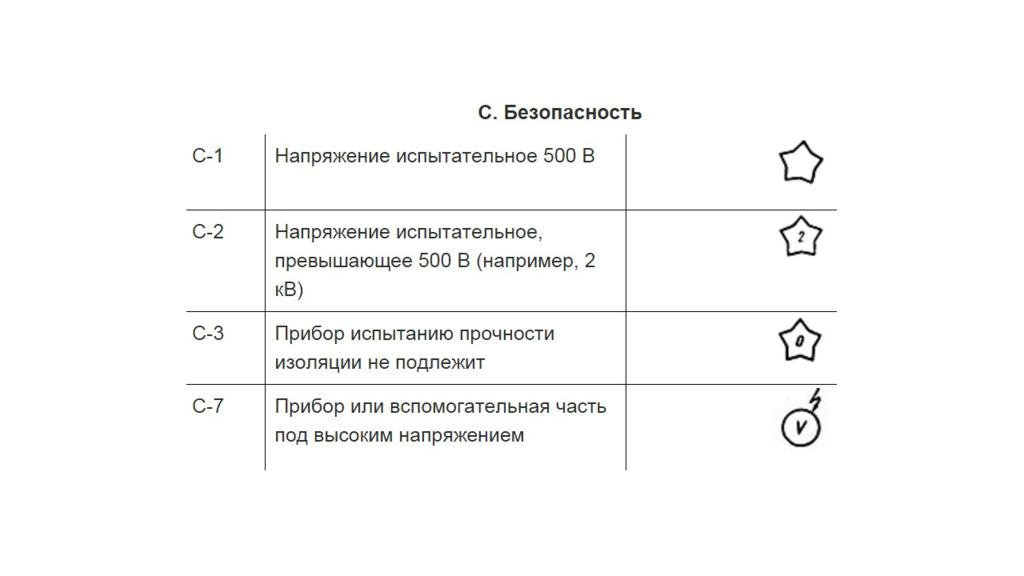

ГОСТ 23217-78 ПРИБОРЫ ЭЛЕКТРОИЗМЕРИТЕЛЬНЫЕ АНАЛОГОВЫЕ С НЕПОСРЕДСТВЕННЫМ ОТСЧЕТОМ Наносимые условные обозначения
М — магнитоэлектрическая, Э — электромагнитная, Д — электродинамическая, С — электростатическая А — приборы для работы в закрытых сухих, отапливаемых помещениях ; Б, Б 1, Б 2, Б З — для работы в закрытых не отапливаемых помещениях ; В, B 1, B 2, В 3 — для работы в полевых и морских условиях Шкала прибора магнитоэлектрической системы М4200, использующегося в качестве миллиамперметра. В левой части внизу указаны тип измерительного прибора и его заводской номер. В правой — условия применения для измерений в цепях постоянного тока с возможностью работы в полевых условиях и при повышенной влажности; класс точности 2,5; измерительная цепь изолирована от корпуса и испытана напряжением 2 кВ, соответствует требованиям ГОСТу
Электрические измерения: учебник для студ. сред. проф. образования / В.А. Панфилов. – 3-е изд., испр. – М.: Издательский центр «Академия», 2006. – 288 с. ГОСТ 23217-78 ПРИБОРЫ ЭЛЕКТРОИЗМЕРИТЕЛЬНЫЕ АНАЛОГОВЫЕ С НЕПОСРЕДСТВЕННЫМ ОТСЧЕТОМ. Наносимые условные обозначения
