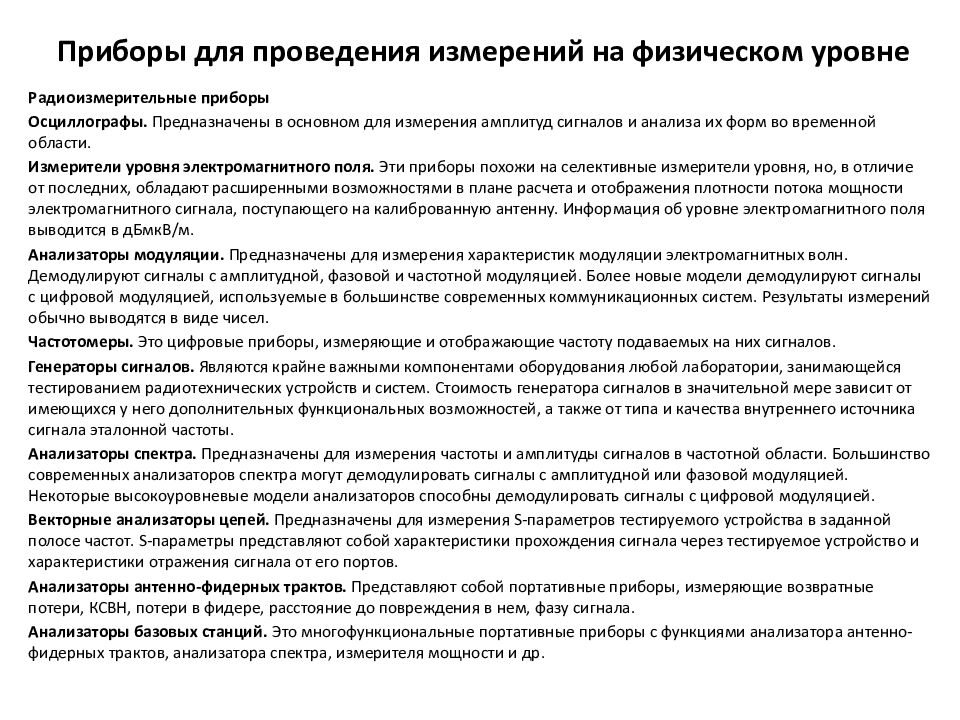

Радиоизмерительные приборы Осциллографы. Предназначены в основном для измерения амплитуд сигналов и анализа их форм во временной области. Измерители уровня электромагнитного поля. Эти приборы похожи на селективные измерители уровня, но, в отличие от последних, обладают расширенными возможностями в плане расчета и отображения плотности потока мощности электромагнитного сигнала, поступающего на калиброванную антенну. Информация об уровне электромагнитного поля выводится в дБмкВ /м. Анализаторы модуляции. Предназначены для измерения характеристик модуляции электромагнитных волн. Демодулируют сигналы с амплитудной, фазовой и частотной модуляцией. Более новые модели демодулируют сигналы с цифровой модуляцией, используемые в большинстве современных коммуникационных систем. Результаты измерений обычно выводятся в виде чисел. Частотомеры. Это цифровые приборы, измеряющие и отображающие частоту подаваемых на них сигналов. Генераторы сигналов. Являются крайне важными компонентами оборудования любой лаборатории, занимающейся тестированием радиотехнических устройств и систем. Стоимость генератора сигналов в значительной мере зависит от имеющихся у него дополнительных функциональных возможностей, а также от типа и качества внутреннего источника сигнала эталонной частоты. Анализаторы спектра. Предназначены для измерения частоты и амплитуды сигналов в частотной области. Большинство современных анализаторов спектра могут демодулировать сигналы с амплитудной или фазовой модуляцией. Некоторые высокоуровневые модели анализаторов способны демодулировать сигналы с цифровой модуляцией. Векторные анализаторы цепей. Предназначены для измерения S-параметров тестируемого устройства в заданной полосе частот. S-параметры представляют собой характеристики прохождения сигнала через тестируемое устройство и характеристики отражения сигнала от его портов. Анализаторы антенно-фидерных трактов. Представляют собой портативные приборы, измеряющие возвратные потери, КСВН, потери в фидере, расстояние до повреждения в нем, фазу сигнала. Анализаторы базовых станций. Это многофункциональные портативные приборы с функциями анализатора антенно-фидерных трактов, анализатора спектра, измерителя мощности и др.

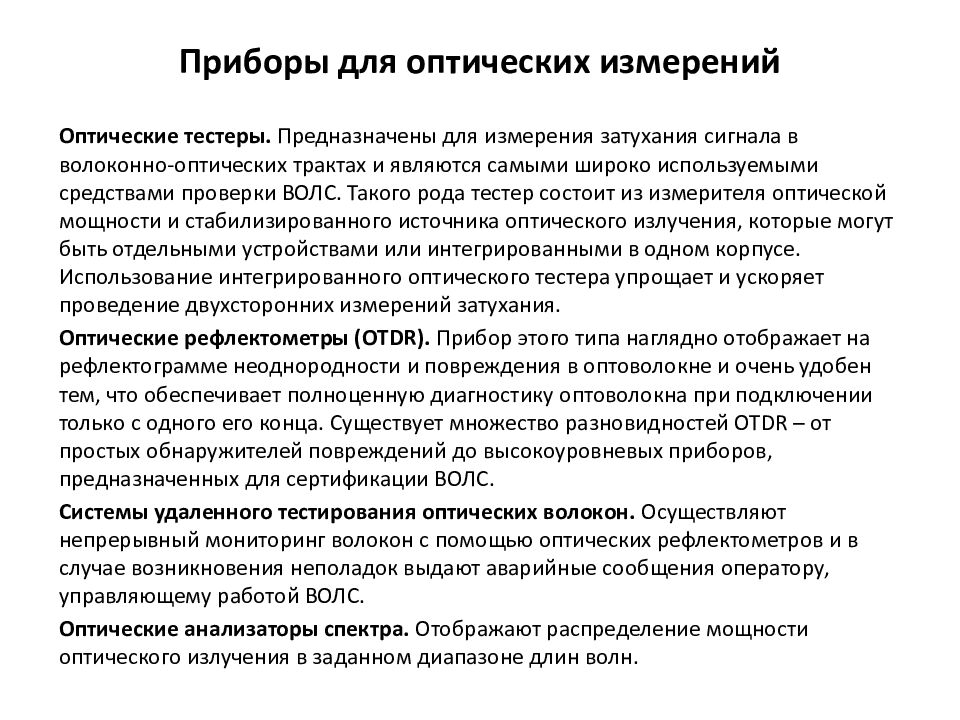

Оптические тестеры. Предназначены для измерения затухания сигнала в волоконно-оптических трактах и являются самыми широко используемыми средствами проверки ВОЛС. Такого рода тестер состоит из измерителя оптической мощности и стабилизированного источника оптического излучения, которые могут быть отдельными устройствами или интегрированными в одном корпусе. Использование интегрированного оптического тестера упрощает и ускоряет проведение двухсторонних измерений затухания. Оптические рефлектометры (OTDR). Прибор этого типа наглядно отображает на рефлектограмме неоднородности и повреждения в оптоволокне и очень удобен тем, что обеспечивает полноценную диагностику оптоволокна при подключении только с одного его конца. Существует множество разновидностей OTDR – от простых обнаружителей повреждений до высокоуровневых приборов, предназначенных для сертификации ВОЛС. Системы удаленного тестирования оптических волокон. Осуществляют непрерывный мониторинг волокон с помощью оптических рефлектометров и в случае возникновения неполадок выдают аварийные сообщения оператору, управляющему работой ВОЛС. Оптические анализаторы спектра. Отображают распределение мощности оптического излучения в заданном диапазоне длин волн.

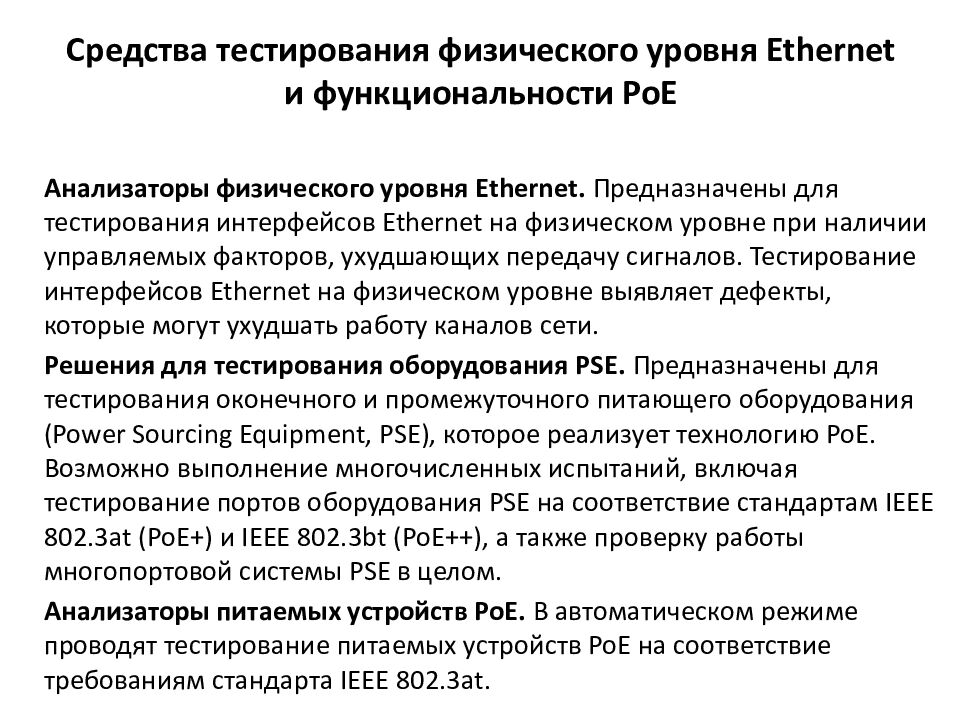

Анализаторы физического уровня Ethernet. Предназначены для тестирования интерфейсов Ethernet на физическом уровне при наличии управляемых факторов, ухудшающих передачу сигналов. Тестирование интерфейсов Ethernet на физическом уровне выявляет дефекты, которые могут ухудшать работу каналов сети. Решения для тестирования оборудования PSE. Предназначены для тестирования оконечного и промежуточного питающего оборудования ( Power Sourcing Equipment, PSE), которое реализует технологию PoE. Возможно выполнение многочисленных испытаний, включая тестирование портов оборудования PSE на соответствие стандартам IEEE 802.3at ( PoE +) и IEEE 802.3bt ( PoE ++), а также проверку работы многопортовой системы PSE в целом. Анализаторы питаемых устройств PoE. В автоматическом режиме проводят тестирование питаемых устройств PoE на соответствие требованиям стандарта IEEE 802.3at.

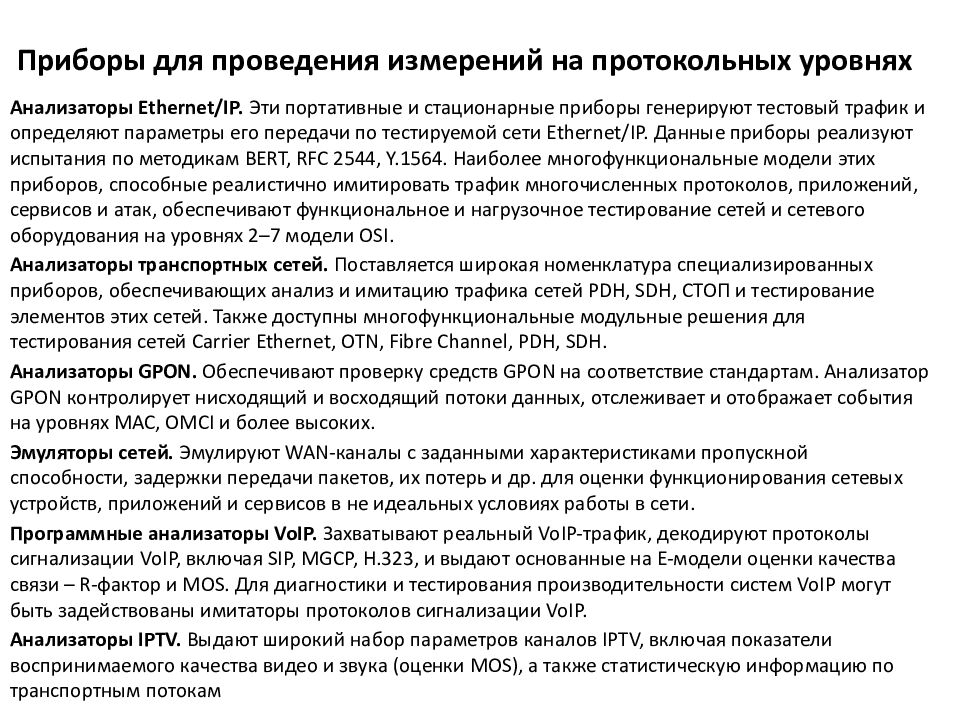

Анализаторы Ethernet /IP. Эти портативные и стационарные приборы генерируют тестовый трафик и определяют параметры его передачи по тестируемой сети Ethernet /IP. Данные приборы реализуют испытания по методикам BERT, RFC 2544, Y.1564. Наиболее многофункциональные модели этих приборов, способные реалистично имитировать трафик многочисленных протоколов, приложений, сервисов и атак, обеспечивают функциональное и нагрузочное тестирование сетей и сетевого оборудования на уровнях 2–7 модели OSI. Анализаторы транспортных сетей. Поставляется широкая номенклатура специализированных приборов, обеспечивающих анализ и имитацию трафика сетей PDH, SDH, СТОП и тестирование элементов этих сетей. Также доступны многофункциональные модульные решения для тестирования сетей Carrier Ethernet, OTN, Fibre Channel, PDH, SDH. Анализаторы GPON. Обеспечивают проверку средств GPON на соответствие стандартам. Анализатор GPON контролирует нисходящий и восходящий потоки данных, отслеживает и отображает события на уровнях MAC, OMCI и более высоких. Эмуляторы сетей. Эмулируют WAN-каналы с заданными характеристиками пропускной способности, задержки передачи пакетов, их потерь и др. для оценки функционирования сетевых устройств, приложений и сервисов в не идеальных условиях работы в сети. Программные анализаторы VoIP. Захватывают реальный VoIP -трафик, декодируют протоколы сигнализации VoIP, включая SIP, MGCP, H.323, и выдают основанные на E-модели оценки качества связи – R-фактор и MOS. Для диагностики и тестирования производительности систем VoIP могут быть задействованы имитаторы протоколов сигнализации VoIP. Анализаторы IPTV. Выдают широкий набор параметров каналов IPTV, включая показатели воспринимаемого качества видео и звука (оценки MOS), а также статистическую информацию по транспортным потокам

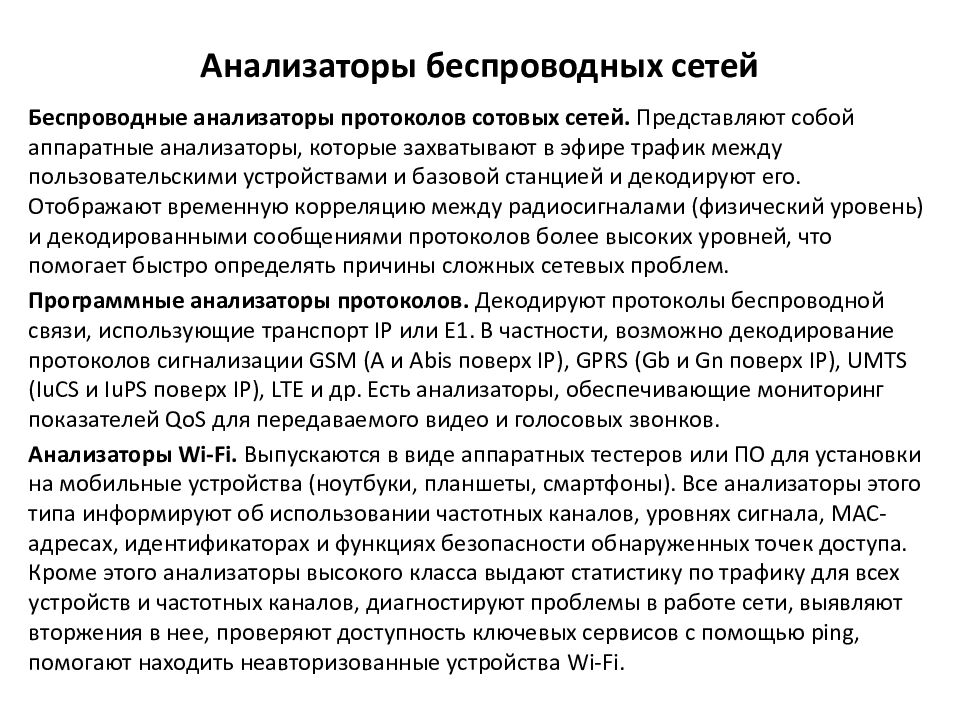

Беспроводные анализаторы протоколов сотовых сетей. Представляют собой аппаратные анализаторы, которые захватывают в эфире трафик между пользовательскими устройствами и базовой станцией и декодируют его. Отображают временную корреляцию между радиосигналами (физический уровень) и декодированными сообщениями протоколов более высоких уровней, что помогает быстро определять причины сложных сетевых проблем. Программные анализаторы протоколов. Декодируют протоколы беспроводной связи, использующие транспорт IP или E1. В частности, возможно декодирование протоколов сигнализации GSM (A и Abis поверх IP), GPRS ( Gb и Gn поверх IP), UMTS ( IuCS и IuPS поверх IP), LTE и др. Есть анализаторы, обеспечивающие мониторинг показателей QoS для передаваемого видео и голосовых звонков. Анализаторы Wi-Fi. Выпускаются в виде аппаратных тестеров или ПО для установки на мобильные устройства (ноутбуки, планшеты, смартфоны). Все анализаторы этого типа информируют об использовании частотных каналов, уровнях сигнала, MAC-адресах, идентификаторах и функциях безопасности обнаруженных точек доступа. Кроме этого анализаторы высокого класса выдают статистику по трафику для всех устройств и частотных каналов, диагностируют проблемы в работе сети, выявляют вторжения в нее, проверяют доступность ключевых сервисов с помощью ping, помогают находить неавторизованные устройства Wi-Fi.

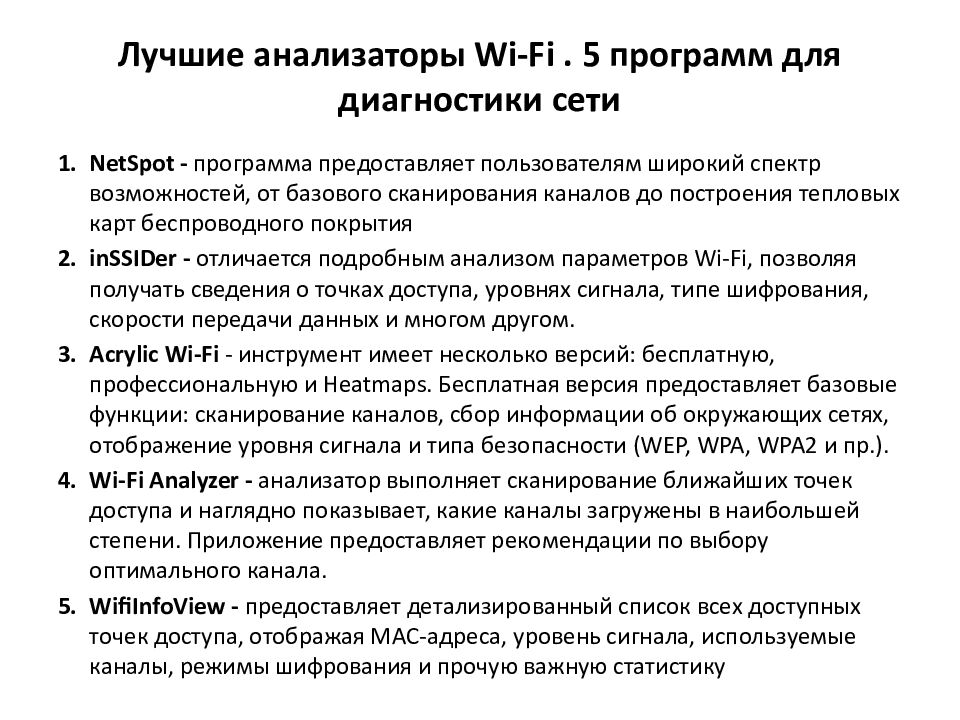

NetSpot - программа предоставляет пользователям широкий спектр возможностей, от базового сканирования каналов до построения тепловых карт беспроводного покрытия inSSIDer - отличается подробным анализом параметров Wi-Fi, позволяя получать сведения о точках доступа, уровнях сигнала, типе шифрования, скорости передачи данных и многом другом. Acrylic Wi-Fi - инструмент имеет несколько версий: бесплатную, профессиональную и Heatmaps. Бесплатная версия предоставляет базовые функции: сканирование каналов, сбор информации об окружающих сетях, отображение уровня сигнала и типа безопасности (WEP, WPA, WPA2 и пр.). Wi-Fi Analyzer - анализатор выполняет сканирование ближайших точек доступа и наглядно показывает, какие каналы загружены в наибольшей степени. Приложение предоставляет рекомендации по выбору оптимального канала. WifiInfoView - предоставляет детализированный список всех доступных точек доступа, отображая MAC-адреса, уровень сигнала, используемые каналы, режимы шифрования и прочую важную статистику

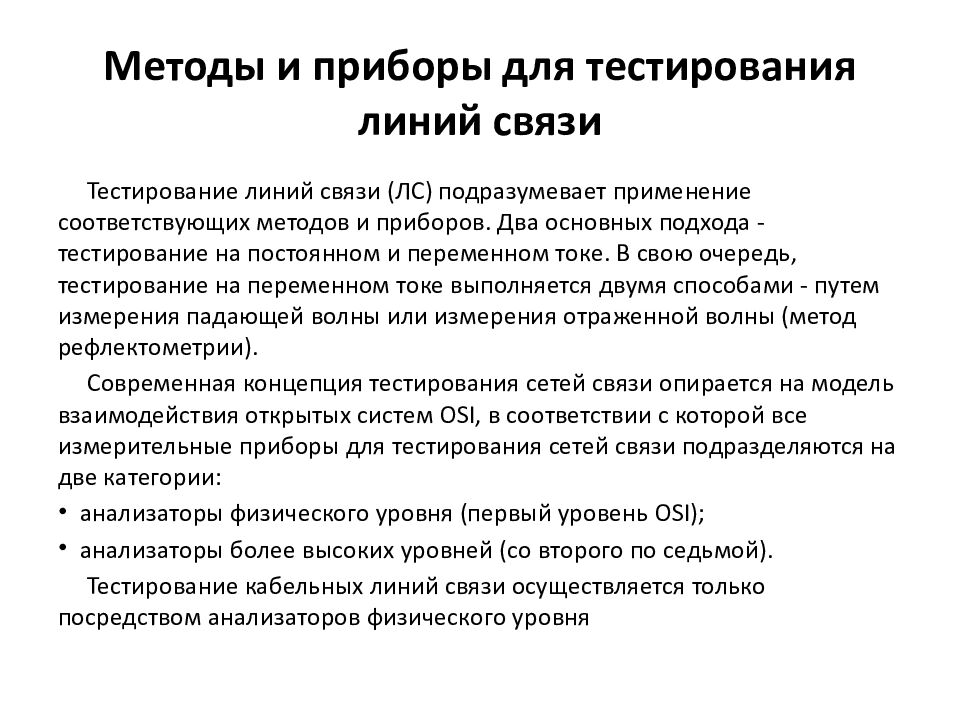

Тестирование линий связи (ЛС) подразумевает применение соответствующих методов и приборов. Два основных подхода - тестирование на постоянном и переменном токе. В свою очередь, тестирование на переменном токе выполняется двумя способами - путем измерения падающей волны или измерения отраженной волны (метод рефлектометрии ). Современная концепция тестирования сетей связи опирается на модель взаимодействия открытых систем OSI, в соответствии с которой все измерительные приборы для тестирования сетей связи подразделяются на две категории: анализаторы физического уровня (первый уровень OSI); анализаторы более высоких уровней (со второго по седьмой). Тестирование кабельных линий связи осуществляется только посредством анализаторов физического уровня

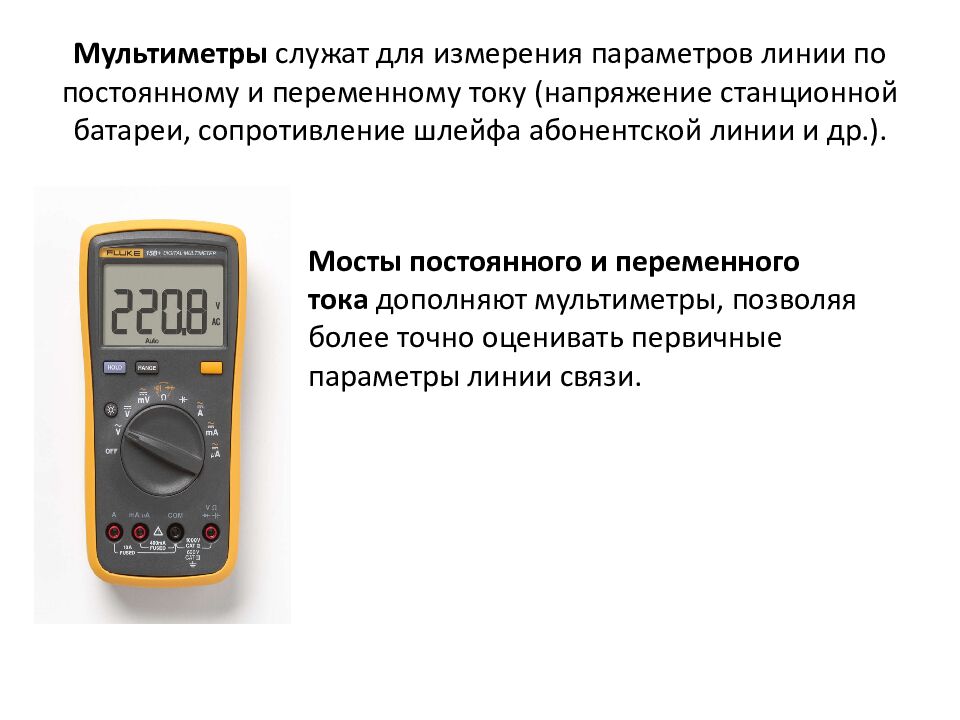

Мосты постоянного и переменного тока дополняют мультиметры, позволяя более точно оценивать первичные параметры линии связи.

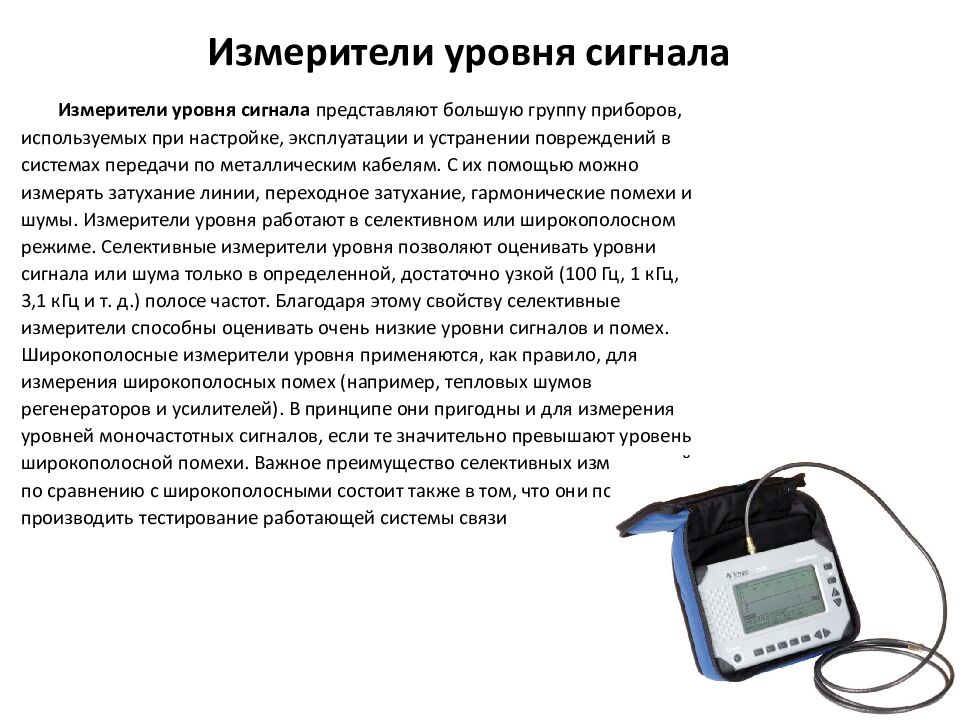

Измерители уровня сигнала представляют большую группу приборов, используемых при настройке, эксплуатации и устранении повреждений в системах передачи по металлическим кабелям. С их помощью можно измерять затухание линии, переходное затухание, гармонические помехи и шумы. Измерители уровня работают в селективном или широкополосном режиме. Селективные измерители уровня позволяют оценивать уровни сигнала или шума только в определенной, достаточно узкой (100 Гц, 1 кГц, 3,1 кГц и т. д.) полосе частот. Благодаря этому свойству селективные измерители способны оценивать очень низкие уровни сигналов и помех. Широкополосные измерители уровня применяются, как правило, для измерения широкополосных помех (например, тепловых шумов регенераторов и усилителей). В принципе они пригодны и для измерения уровней моночастотных сигналов, если те значительно превышают уровень широкополосной помехи. Важное преимущество селективных измерителей по сравнению с широкополосными состоит также в том, что они позволяют производить тестирование работающей системы связи

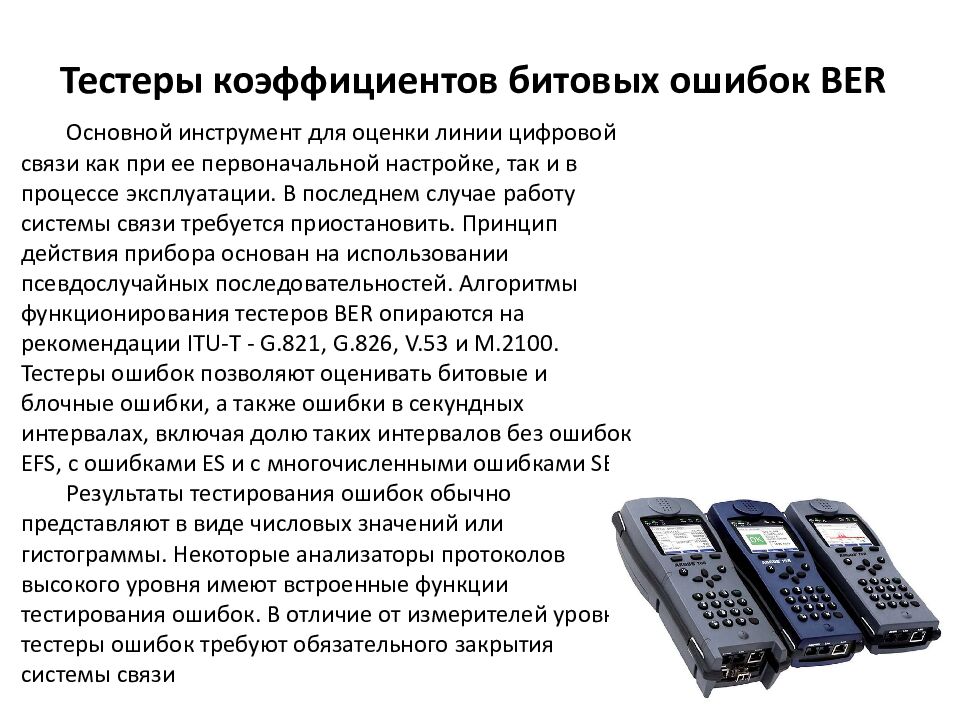

Основной инструмент для оценки линии цифровой связи как при ее первоначальной настройке, так и в процессе эксплуатации. В последнем случае работу системы связи требуется приостановить. Принцип действия прибора основан на использовании псевдослучайных последовательностей. Алгоритмы функционирования тестеров BER опираются на рекомендации ITU-T - G.821, G.826, V.53 и М.2100. Тестеры ошибок позволяют оценивать битовые и блочные ошибки, а также ошибки в секундных интервалах, включая долю таких интервалов без ошибок EFS, с ошибками ES и с многочисленными ошибками SES. Результаты тестирования ошибок обычно представляют в виде числовых значений или гистограммы. Некоторые анализаторы протоколов высокого уровня имеют встроенные функции тестирования ошибок. В отличие от измерителей уровня, тестеры ошибок требуют обязательного закрытия системы связи

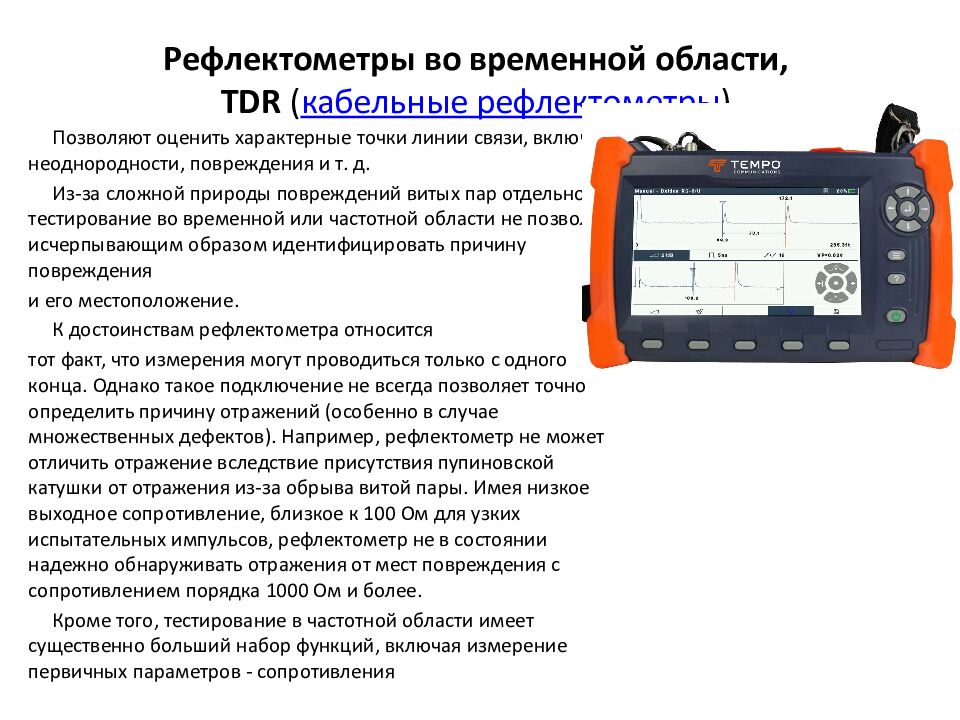

Позволяют оценить характерные точки линии связи, включая неоднородности, повреждения и т. д. Из-за сложной природы повреждений витых пар отдельное тестирование во временной или частотной области не позволяет исчерпывающим образом идентифицировать причину повреждения и его местоположение. К достоинствам рефлектометра относится тот факт, что измерения могут проводиться только с одного конца. Однако такое подключение не всегда позволяет точно определить причину отражений (особенно в случае множественных дефектов). Например, рефлектометр не может отличить отражение вследствие присутствия пупиновской катушки от отражения из-за обрыва витой пары. Имея низкое выходное сопротивление, близкое к 100 Ом для узких испытательных импульсов, рефлектометр не в состоянии надежно обнаруживать отражения от мест повреждения с сопротивлением порядка 1000 Ом и более. Кроме того, тестирование в частотной области имеет существенно больший набор функций, включая измерение первичных параметров - сопротивления
