ВВОДНОЕ ЗАНЯТИЕ Худяков Игорь Смирнов Иван
Arduino — это семейство программируемых микроконтроллеров для легкого создания средств автоматики и робототехники
Достоинства: Изучение Arduino поможет вам изучить C ++ Огромное количество готовых библиотек и решений Простота использования Возможность работы с самыми распространенными интерфейсами передачи данных( UART, I2C, SPI ) Цена и выбор МК для своих целей Недостатки: Простота Невысокая вычислительная мощность Arduino IDE
ARDUINO NANO ARDUINO UNO ARDUINO MEGA ~ 200 руб. ~ 500 руб. ~ 800 руб. ~120 руб. ~ 300 руб. ~ 650 руб. ОРИГ КИТАЙ

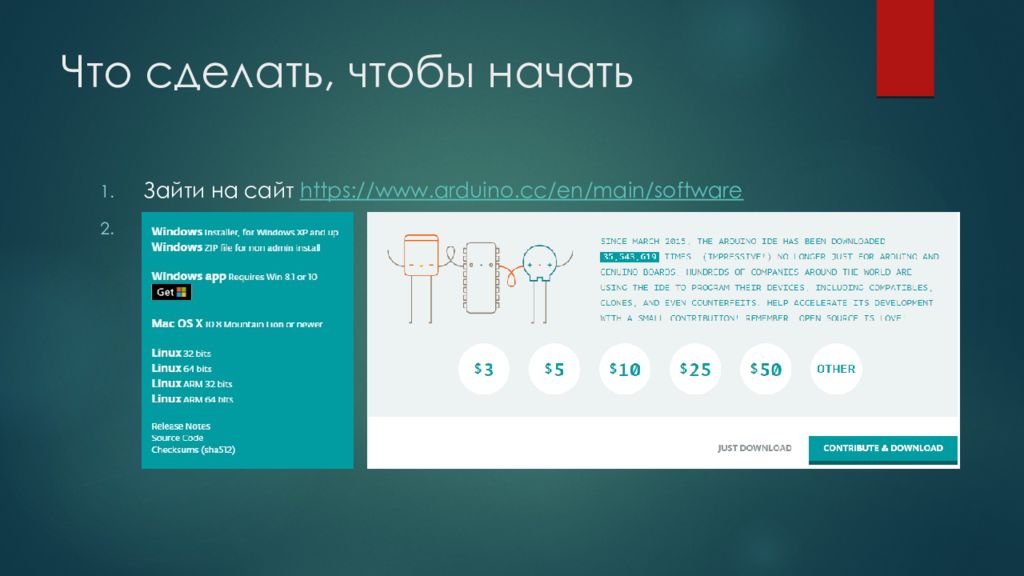

Зайти на сайт https://www.arduino.cc/en/main/software
Датчики делятся на два типа: Аналоговые – передают информацию путем изменения напряжения на выходе Цифровые – передают информацию при помощи определенного кода(импульсов)

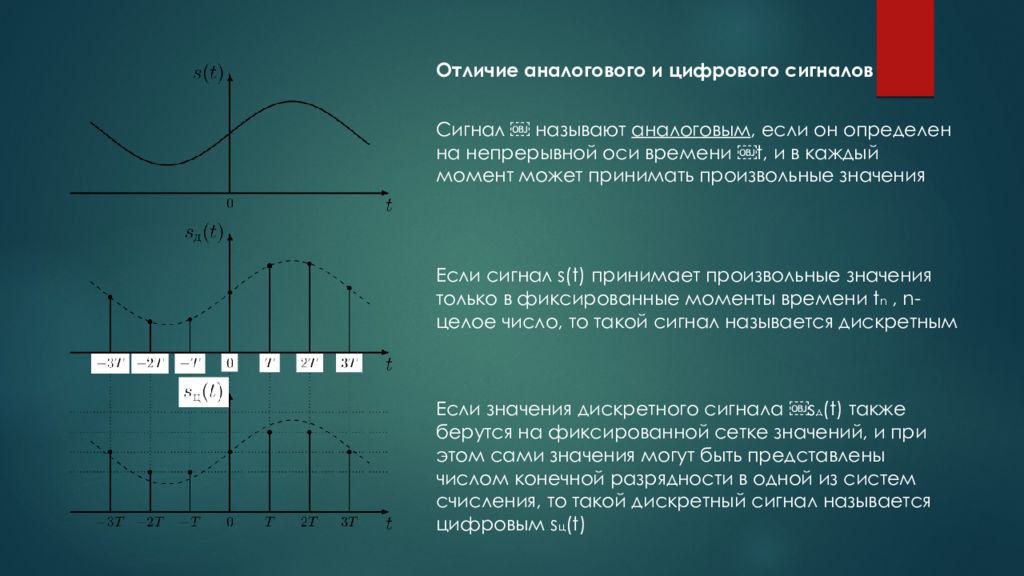

Сигнал  называют аналоговым, если он определен на непрерывной оси времени  t, и в каждый момент может принимать произвольные значения Если сигнал s(t) принимает произвольные значения только в фиксированные моменты времени t n, n- целое число, то такой сигнал называется дискретным Если значения дискретного сигнала  s д (t) также берутся на фиксированной сетке значений, и при этом сами значения могут быть представлены числом конечной разрядности в одной из систем счисления, то такой дискретный сигнал называется цифровым s ц (t) Отличие аналогового и цифрового сигналов
ШИМ позволяет получить желаемый сигнал, используя цифровой сигнал одного уровня(получить «аналоговый» сигнал из цифрового)
Serial Peripheral Interface (SPI) MOSI - Master Out Salve In (линия передачи ведущий-ведомый) MISO - Master In Slave Out ( линия передачи ведомый-ведущий) SCK – линия тактирования (предоставляется ведущим устройством) SS - Slave Select ( линия выбора ведомого устройства)

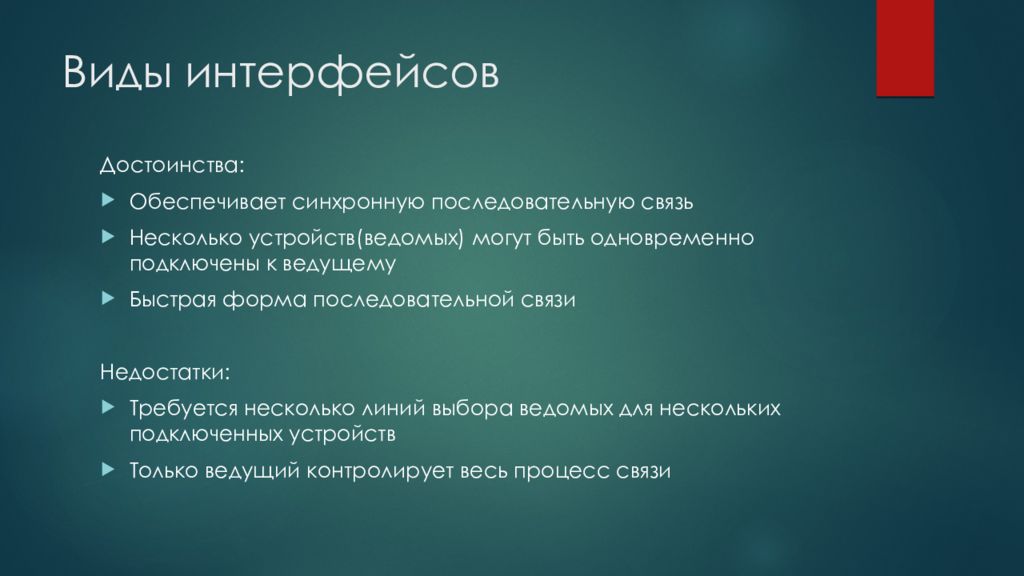

Достоинства: Обеспечивает синхронную последовательную связь Несколько устройств(ведомых) могут быть одновременно подключены к ведущему Быстрая форма последовательной связи Недостатки: Требуется несколько линий выбора ведомых для нескольких подключенных устройств Только ведущий контролирует весь процесс связи
Inter-Integrated Circuit (I2C) SDA – Serial Data ( линия передачи данных ) SCL – Serial Clock ( линия синхронизации )

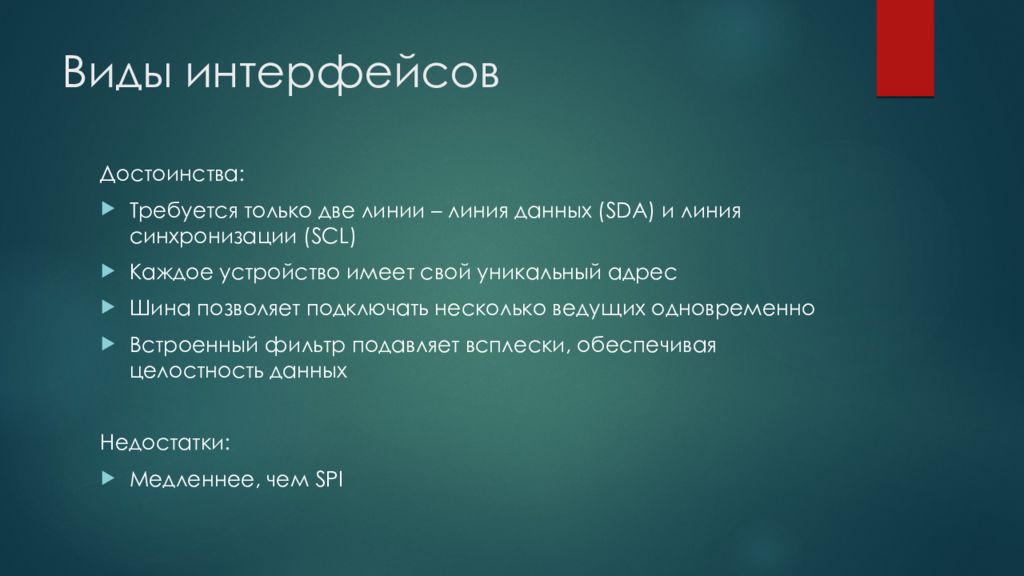

Достоинства: Требуется только две линии – линия данных ( SDA ) и линия синхронизации ( SCL ) Каждое устройство имеет свой уникальный адрес Шина позволяет подключать несколько ведущих одновременно Встроенный фильтр подавляет всплески, обеспечивая целостность данных Недостатки: Медленнее, чем SPI
Universal A synchronous Receiver/Transmitter ( UART ) TXD (TX) – Transmitted Data ( передающая линия ) RXD (RX) - Received Data ( принимающая линия ) XCK – линия синхронизации Асинхронный режим Синхронный режим

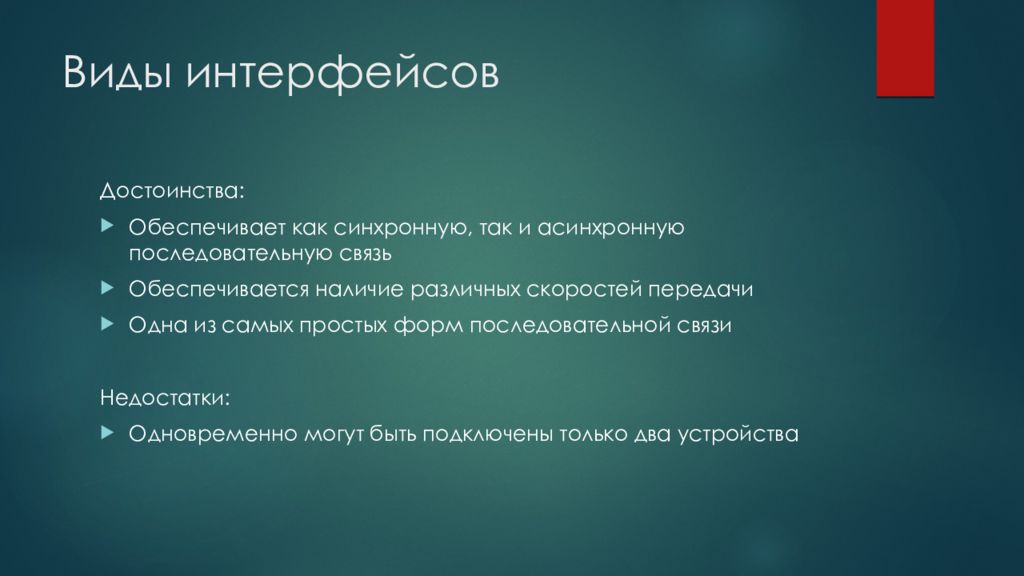

Достоинства: Обеспечивает как синхронную, так и асинхронную последовательную связь Обеспечивается наличие различных скоростей передачи О дна из самых простых форм последовательной связи Недостатки: Одновременно могут быть подключены только два устройства

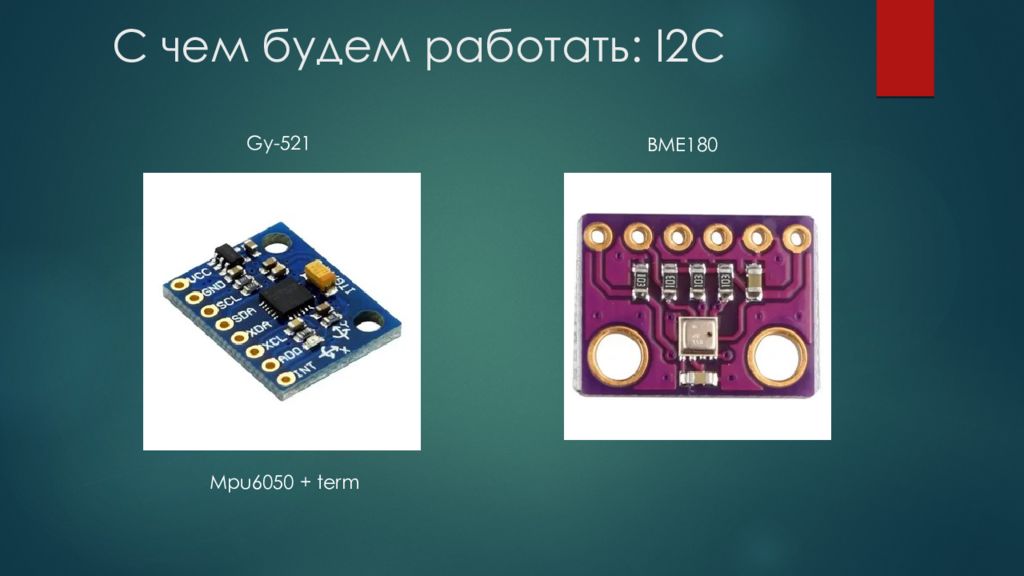

Gy-521 Mpu6050 + term BME180
SD Card модуль

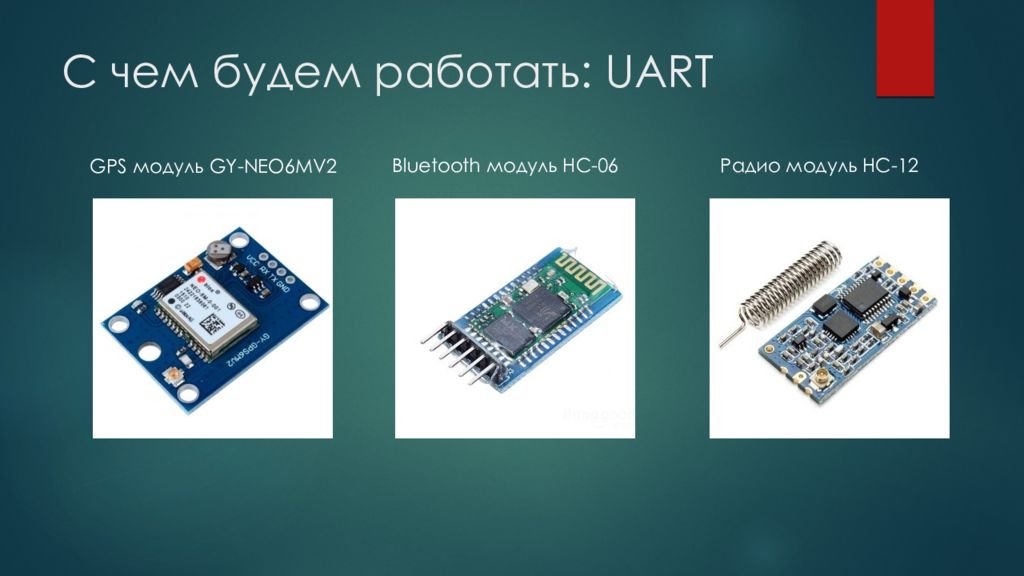

GPS модуль GY-NEO6MV2 Bluetooth модуль HC-06 Радио модуль HC-12
